5B-1 Kameraforhåndsvisning og faktisk graveposisjon samsvarer ikke eller er vridd.

Beskrivelse

Når posisjonene til kameraforhåndsvisningen og den faktiske graveringen ikke stemmer overens eller er vridd, er det vanligvis relatert til kamerakalibrering eller problemer med kameradekselet.
Hvis forskyvningen er liten, kan den finjusteres av den innebygde funksjonen i maskinen. Vennligst se følgende trinn.

Trinn 1

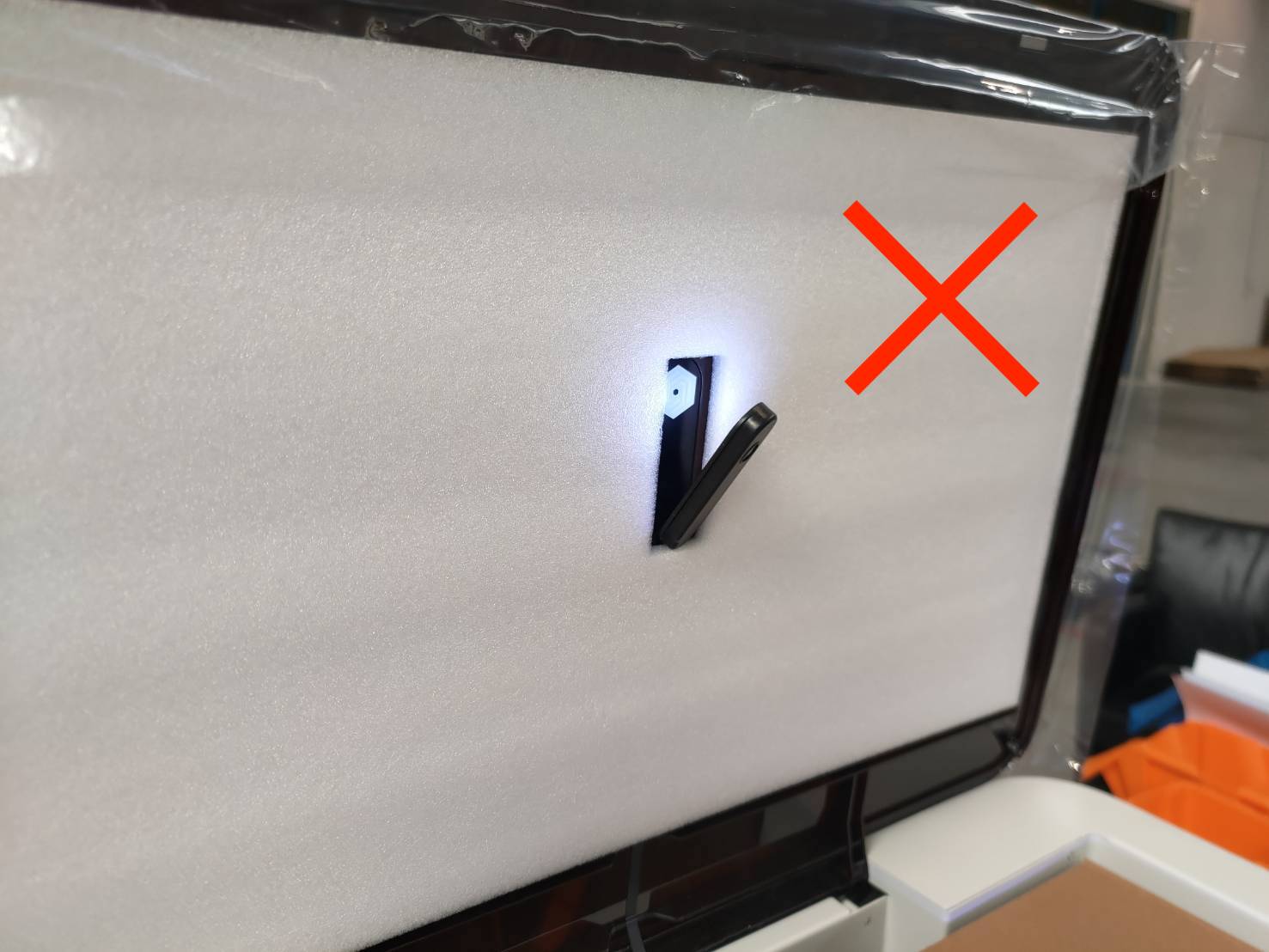

Sjekk om kameradekselet har falt av. Under normale omstendigheter skal kameradekselet være godt festet på dørdekselet. Vennligst rist dekselet med fingrene for å se om det er godt festet.

Bestem resultatet og neste handling som skal utføres:

Trinn 1.1

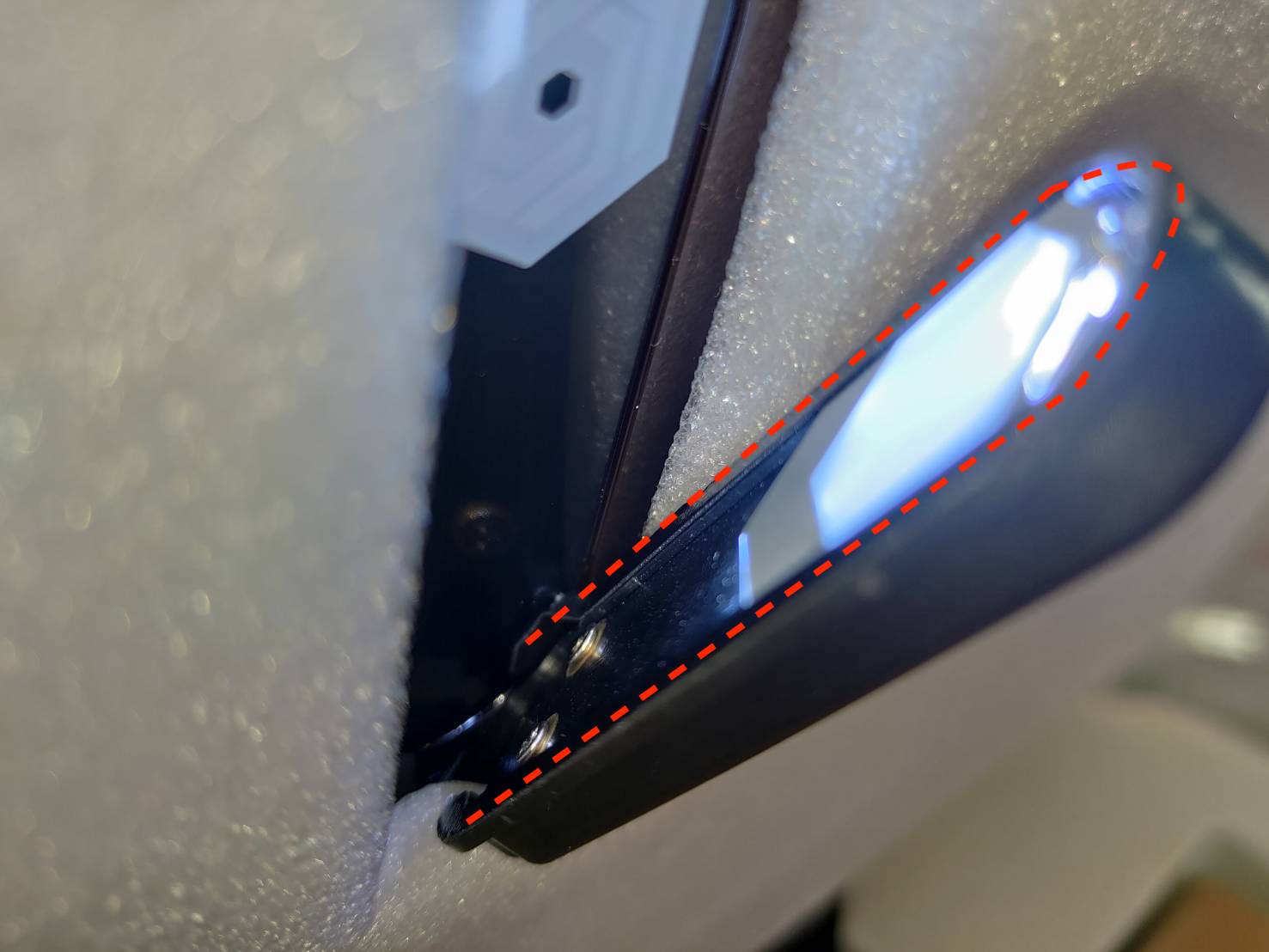

Påfør superlim på kanten av dekselet som markert på bildet nedenfor.

Bestem resultatet og neste handling som skal utføres:

Trinn 2

Sjekk om de åtte skruene på dørdekselet og metallplaten er stramme. (8 stk. T8-skruer)

Trinn 3

Basert på modulen du har, vennligst følg lenken nedenfor for å utføre kamerakalibrering og deretter teste kameraforhåndsvisningen.

10W/20W diodelaser-modul	2W infrarød laser-modul	Utskriftsmodul

Bestem resultatet og neste handling som skal utføres:

Trinn 4

Ador har en innebygd funksjon som kan justere posisjoneringen av kameraforhåndsvisningen manuelt.
Vennligst se artikkelen for ytterligere instruksjoner.
5-28 Manuell justering av kameraforskyvning

Bestem resultatet og neste handling som skal utføres:

Trinn 4.1

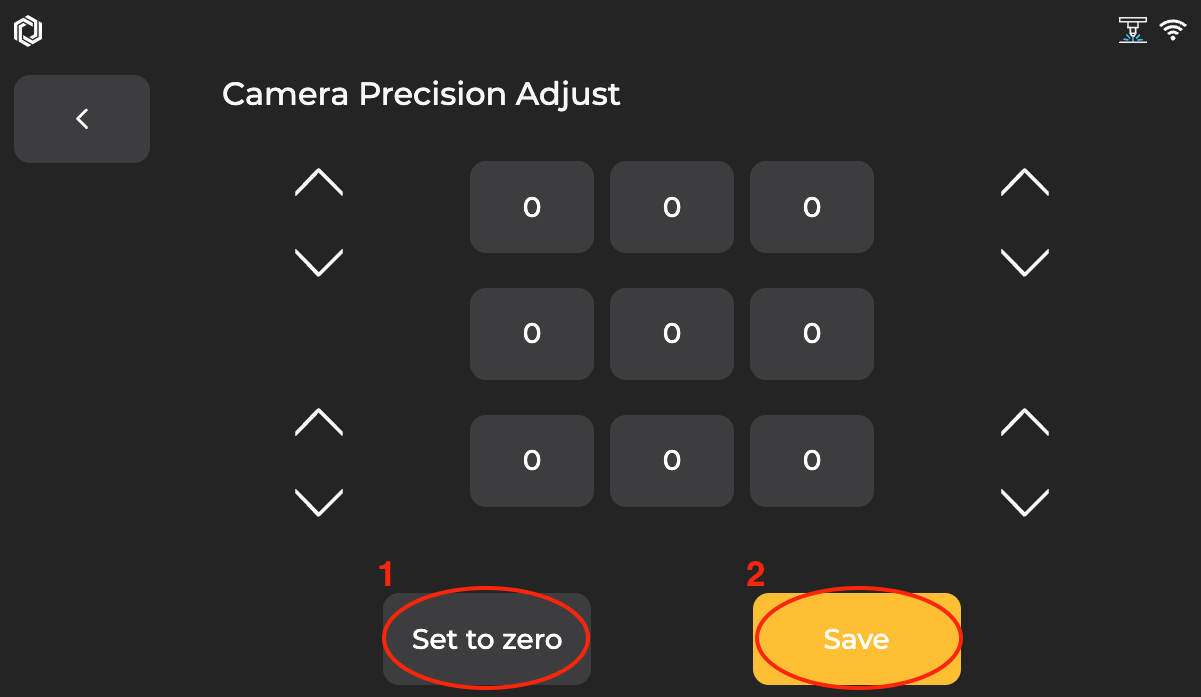

Sett alle verdiene til null og sjekk kameraforhåndsvisningen igjen.

Bestem resultatet og neste handling som skal utføres:

Trinn 5 - Kontakt kundeservice

• Forsikre deg om at bilder av forhåndsvisning og verdier for forskyvningsinnstillinger er klargjort for at vi skal kunne analysere.

*Informasjonen som samles inn, som bilder eller videoer som viser maskinens problem i denne artikkelen, vil være nødvendig å dele med forhandleren eller FLUX-support.

#END
