5-11 Sem Saída do Feixe de Laser / O Laser Não Dispara / Sem Pulso de Laser

FLUX Support Team
  • Atualizado

Descrição

A razão para a falha na emissão do laser pode ser complexa. Pode ser causada por um tubo de laser desgastado, uma fonte de alimentação do laser (Laser PSU) defeituosa ou falha do sistema, entre outros.

Siga os passos abaixo para solucionar o problema.


Possíveis Causas

  1. Falha no sistema (Atualize o firmware novamente, restaure as configurações de fábrica ou reprograme a placa RK).
  2. O caminho óptico (OPA) está desalinhado.
  3. A potência e a velocidade estão configuradas incorretamente no software.
  4. O tubo de laser está desgastado.
  5. A fonte de alimentação do laser (Laser PSU) está com defeito.
  6. O sensor da porta está com defeito. (Menos provável)
  7. O sensor da tampa traseira está com defeito. (Menos provável)
  8. A luz LED de trabalho traseira está com defeito. (Menos provável)

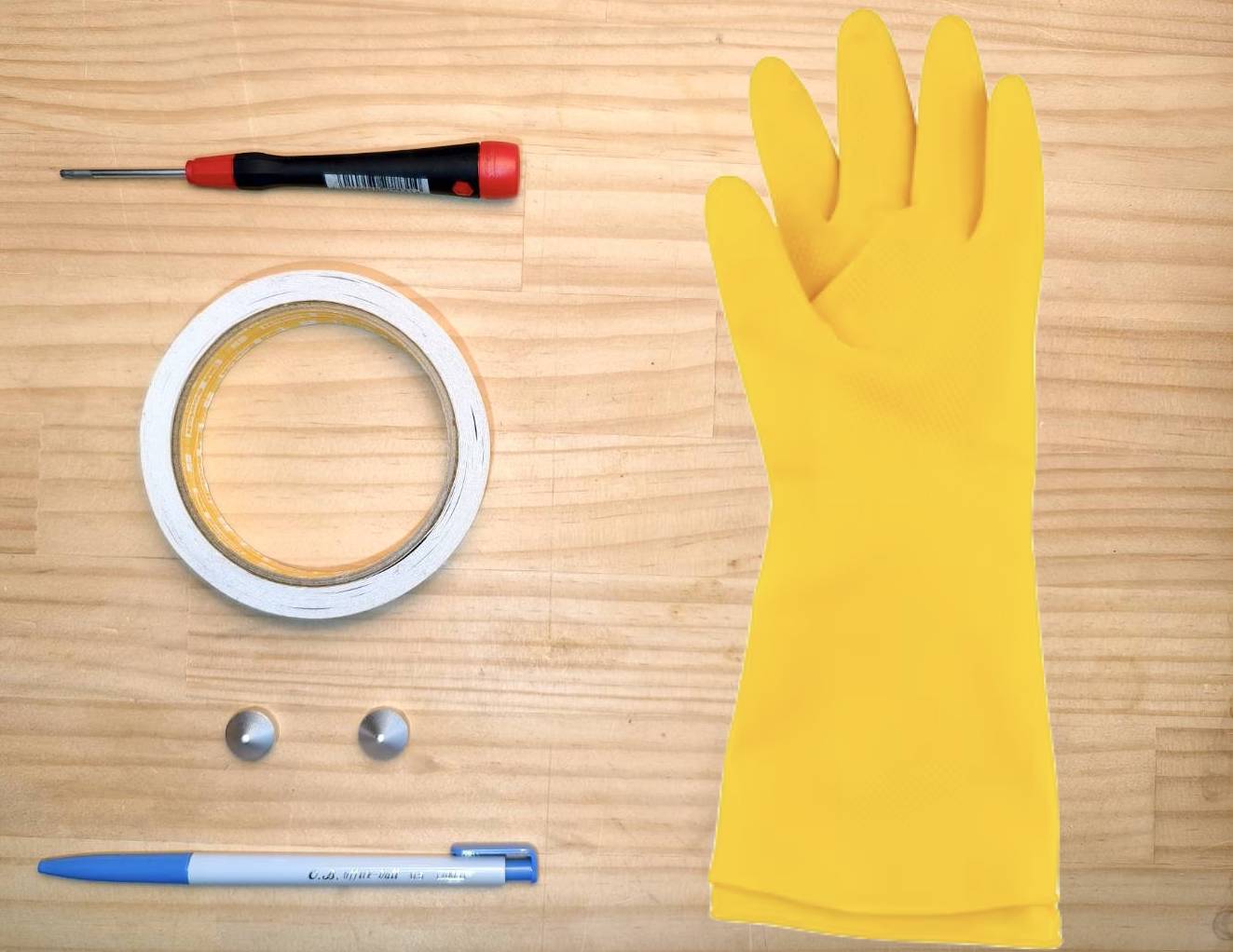

Ferramentas

  1. Chave Phillips
  2. Fita adesiva dupla face
  3. Caneta ou lápis (Opcional - Dependendo do resultado do teste)
  4. Ímã x2 (Opcional)
  5. Luvas de borracha (Opcional - Dependendo do resultado do teste)



Passo 1

Assista ao vídeo abaixo e verifique se o sintoma é semelhante ao da sua máquina.
(Se não houver saída de laser quando a máquina estiver funcionando e emitindo um som alto de estalo,
isso indica que o tubo está quebrado.)


Determine o resultado e a próxima ação a ser tomada:

  • Não, minha máquina não emite um som de estalo >> Passo 1.1


Passo 1.1

Verifique se a sua situação é semelhante às descrições a seguir.

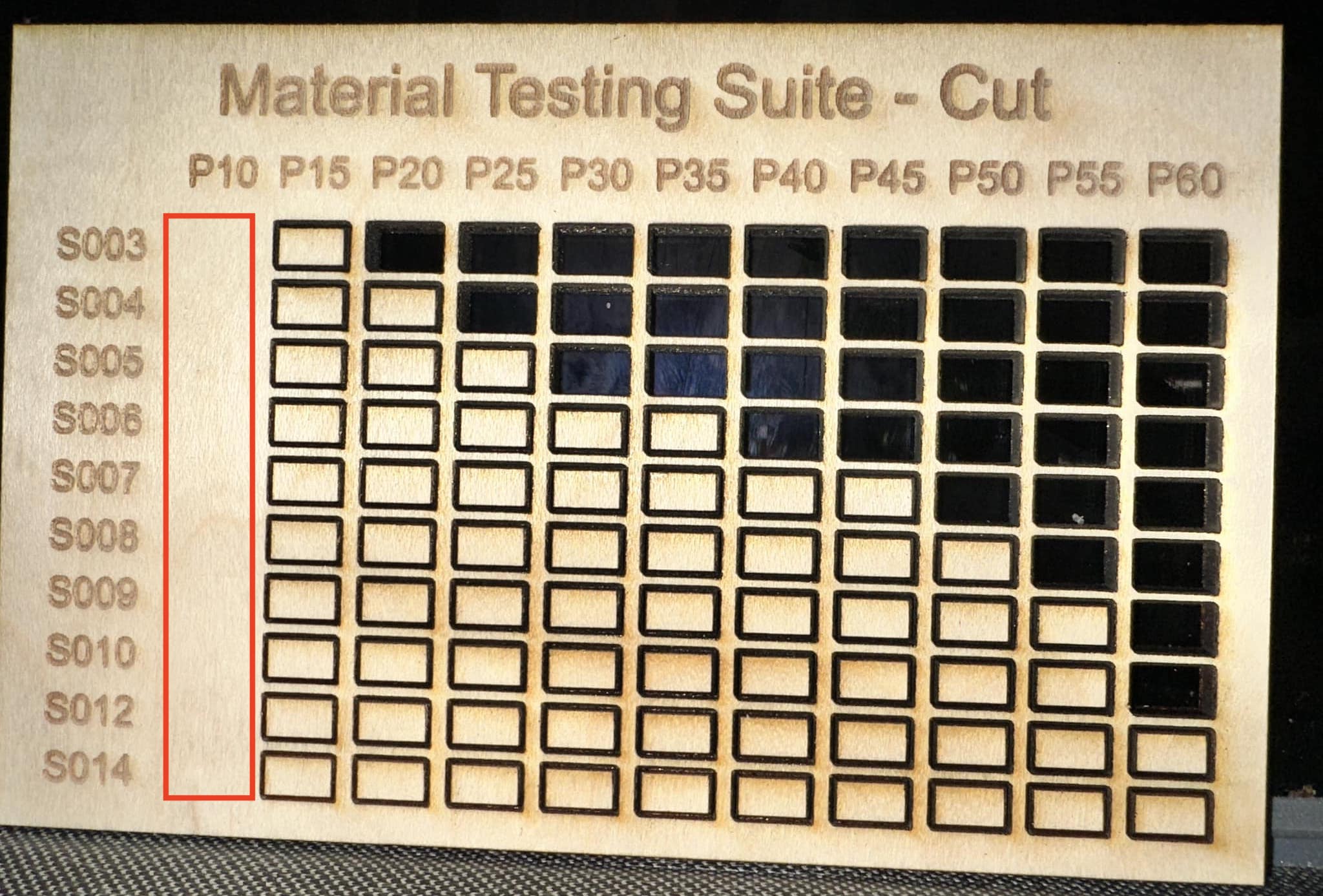

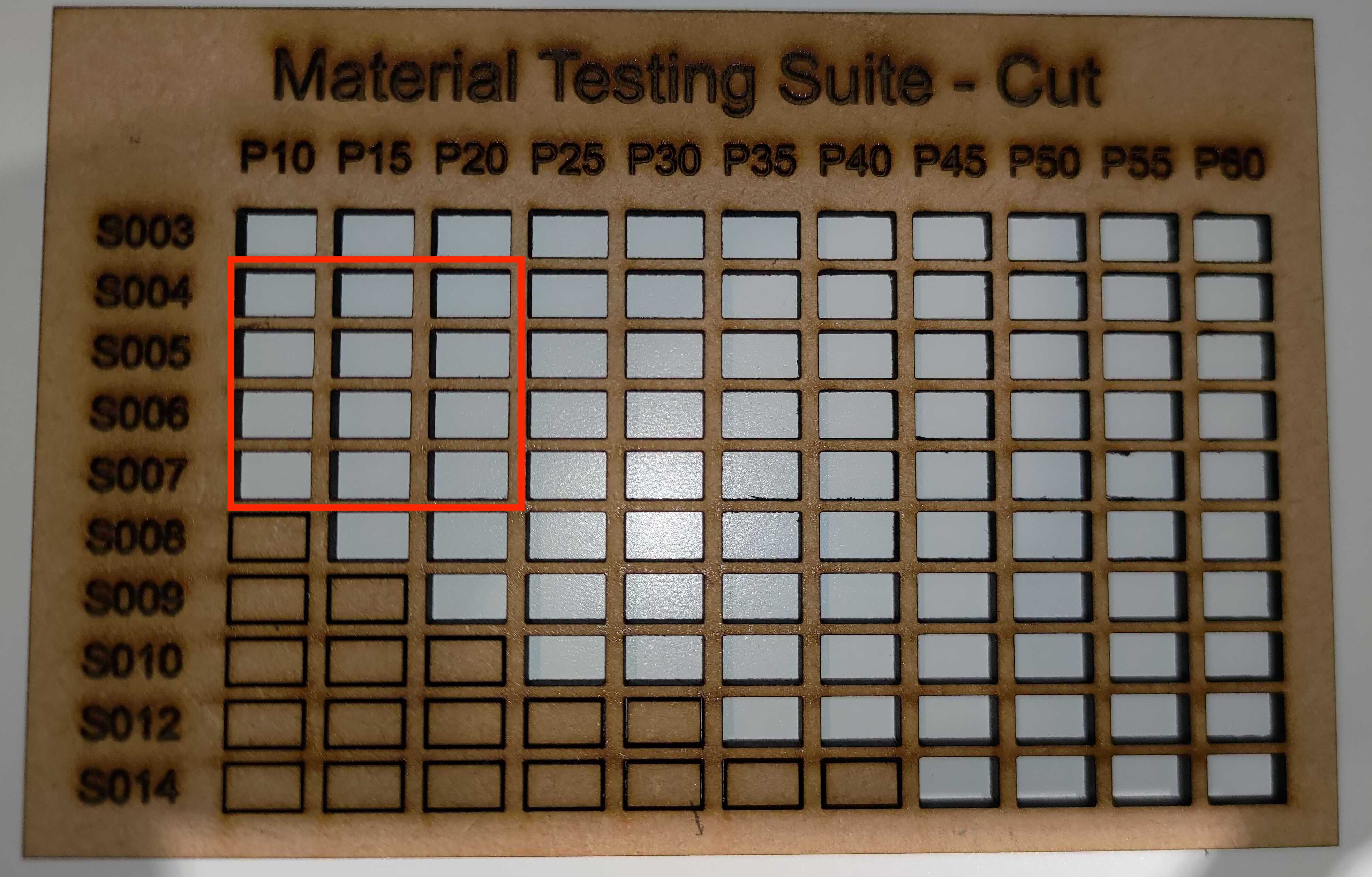

  • Não há saída de laser em níveis de potência baixos, em torno de 10%.




  • A saída do laser é muito forte em níveis de potência baixos. (O resultado da gravação fica muito escuro ou se torna corte, etc.)




Determine o resultado e a próxima ação a ser tomada:

  • Sim, minha máquina apresenta um comportamento semelhante a uma das descrições acima >>
    Ajuste da Curva de Potência >> Após o ajuste, se o problema persistir, prossiga para o Passo 2
  • Não, minha máquina não apresenta os comportamentos mencionados >> Passo 2



Passo 2

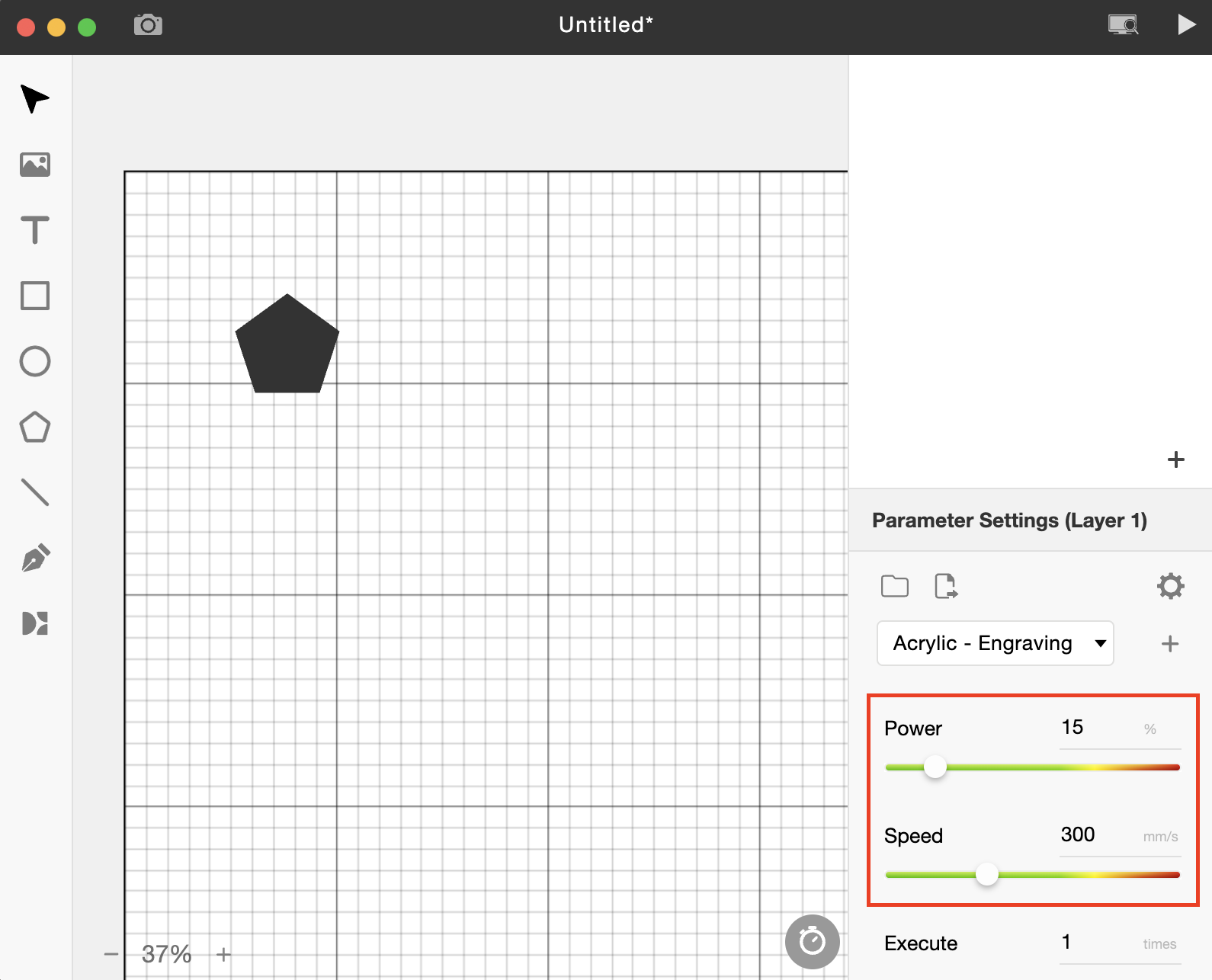

Certifique-se de que as configurações de potência e velocidade estejam corretas no software.

Step



Determine o resultado e a próxima ação a ser tomada:

  • Sim, as configurações estão corretas >> Passo 2.1
  • Não, as configurações não estão corretas >> Altere as configurações >>
    Após alterar as configurações, se o problema persistir, vá para Passo 2.1



Passo 2.1

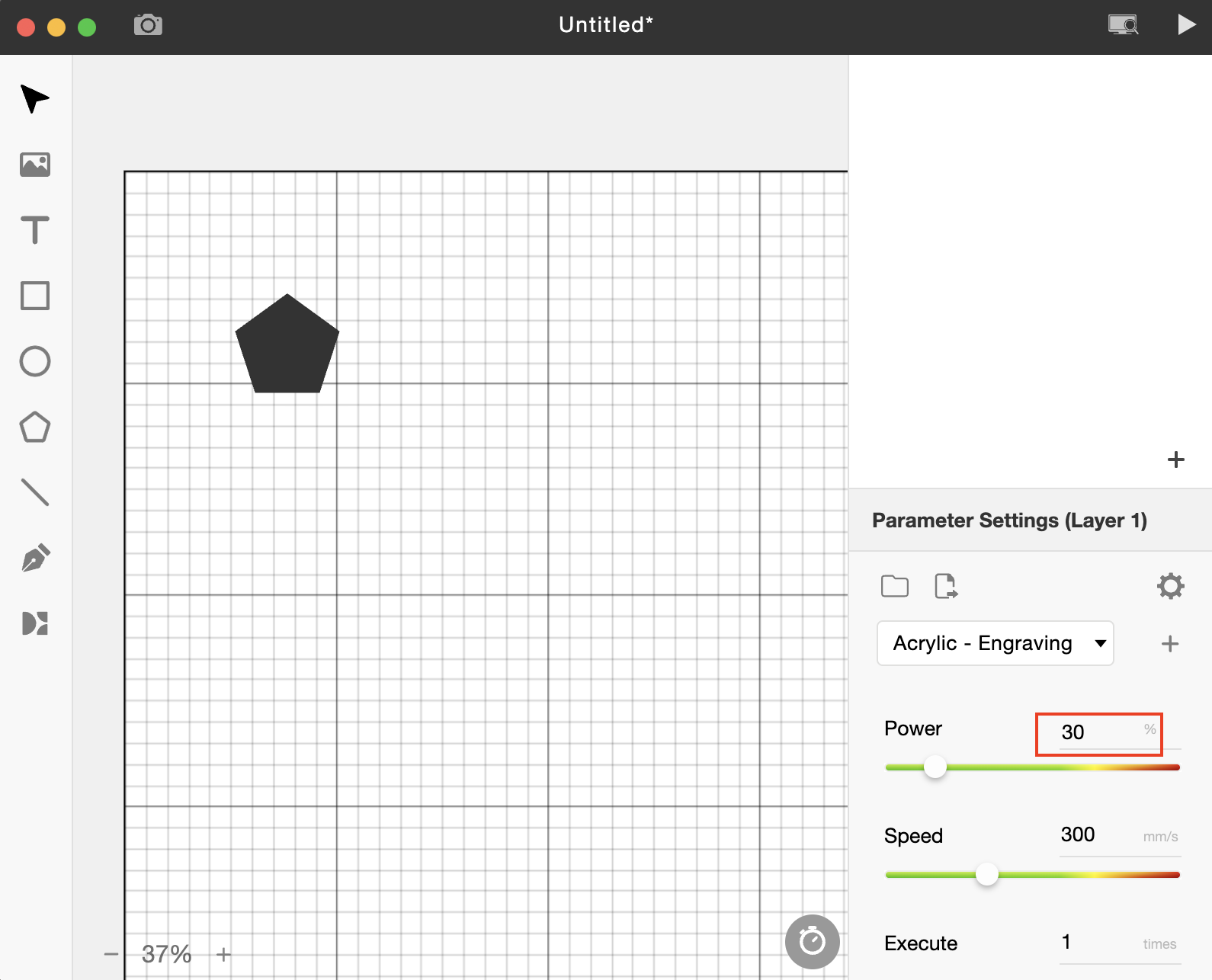

Dobre as configurações de potência, inicie a tarefa e verifique se o laser é emitido.
(Por exemplo, se sua potência original for de 15%, aumente para 30% e inicie a tarefa.)



Determine o resultado e a próxima ação a ser tomada:

  • Sim, o laser é emitido >> Sua máquina ainda pode funcionar
    • Sugestão: Aumente a potência e diminua a velocidade em cada tarefa até que o tubo se desgaste completamente
    • Causa Possível:
      • Seu tubo laser sofreu uma pequena degradação
  • Não, o laser não emite >> Passo 3



Passo 3

Desligue a máquina.

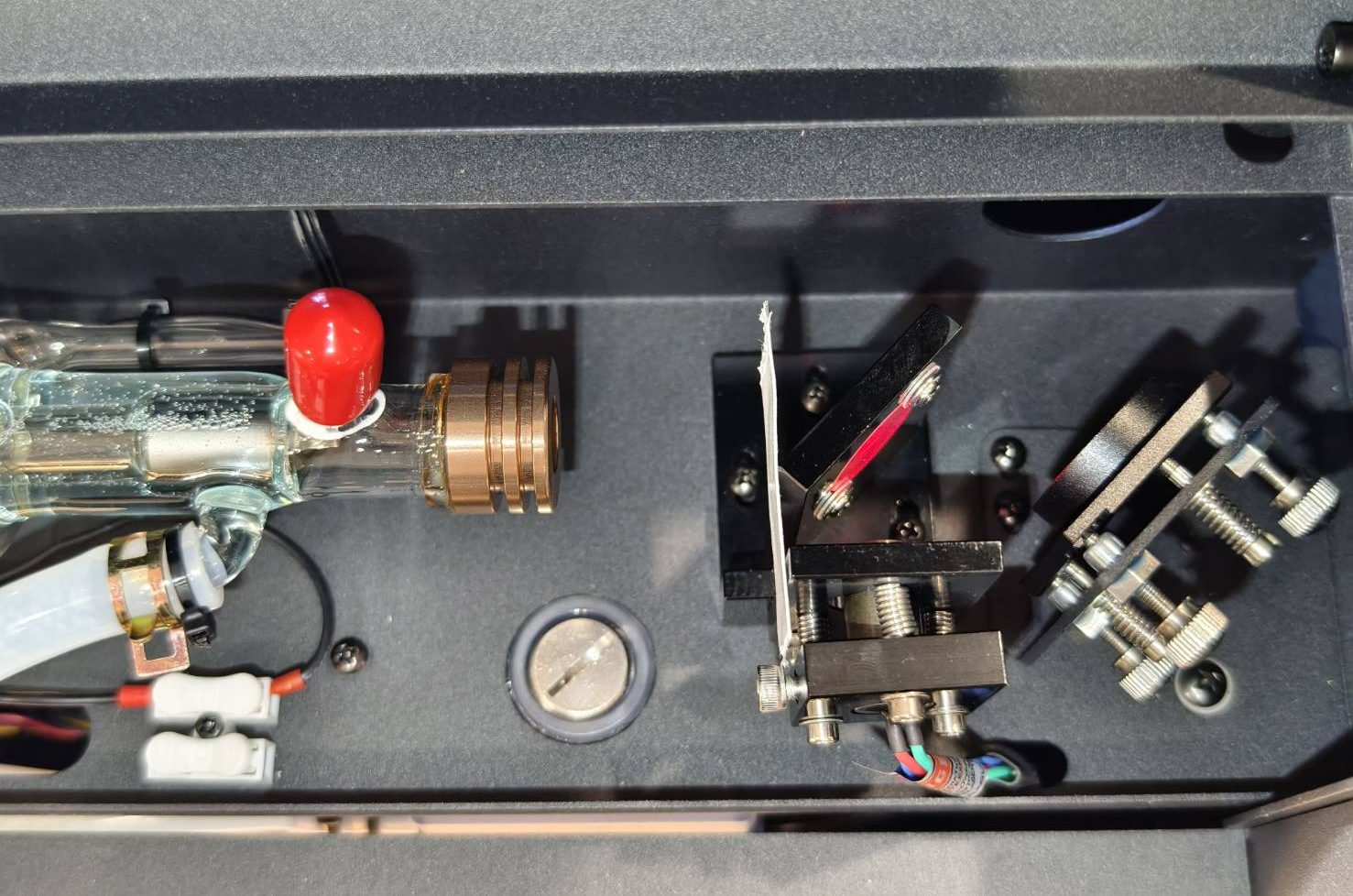

Abra a tampa traseira e coloque uma nova fita dupla face no primeiro espelho.
Após colocar a fita, por favor, vá para Passo 3.1.

  • Use uma chave de fenda para remover os parafusos na parte traseira da máquina e, em seguida, abra a tampa traseira.

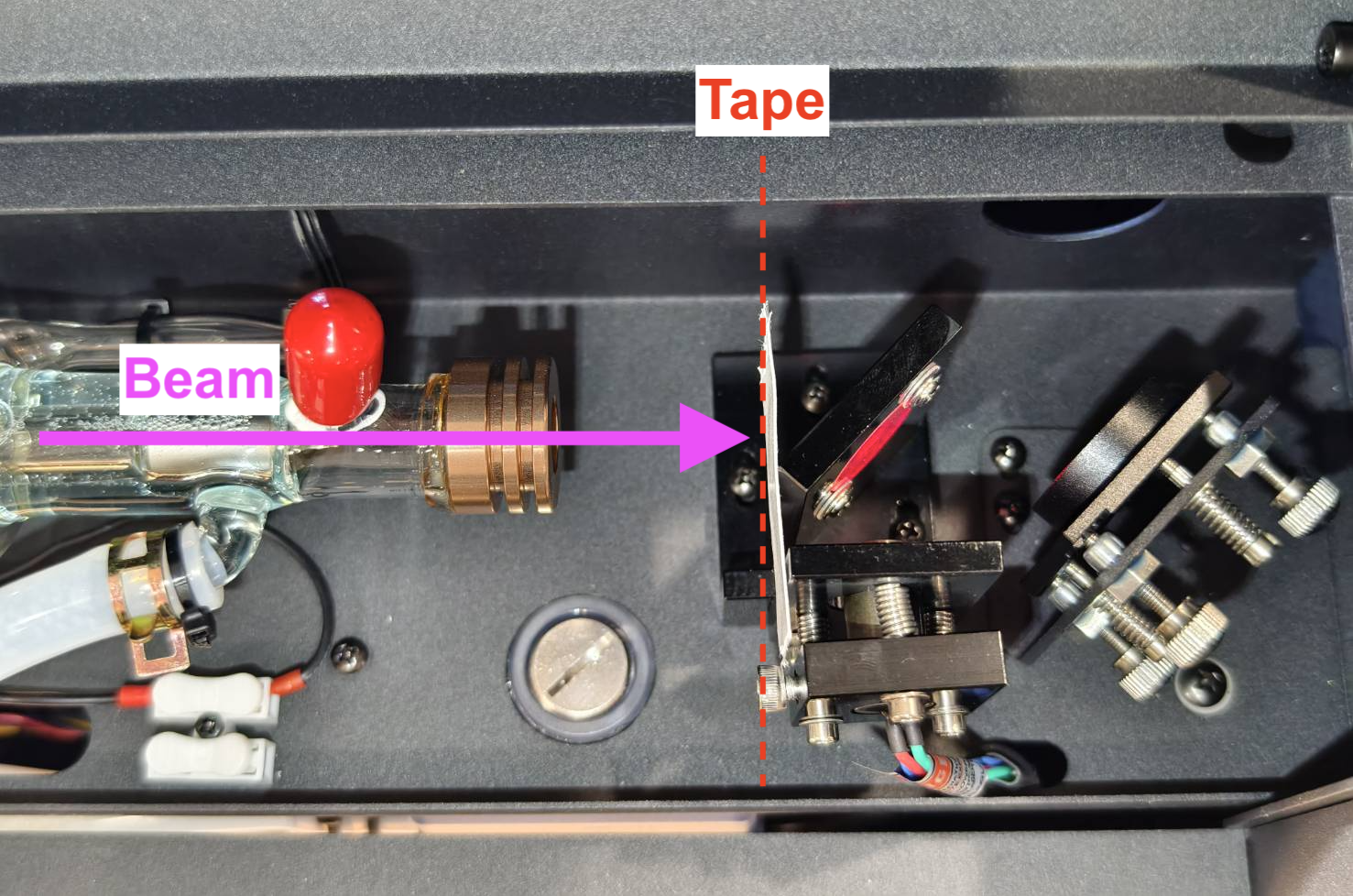

  • Posicione a fita no emissor de luz vermelha formando um ângulo de 90 graus em relação ao feixe.




  • Feche a tampa traseira.


Passo 3.1

Faça 5 pulsos e verifique se há uma marca de queimadura na fita.
(Consulte os exemplos para interpretar o resultado na fita.)

A. Ligue a máquina.
B. Feche a tampa.
C. Entre no modo de Manutenção e aguarde até que o processo de inicialização seja concluído.
     (Certifique-se de que os ícones da porta, tampa traseira e inferior estejam fechados, caso contrário, não será possível emitir um pulso.)

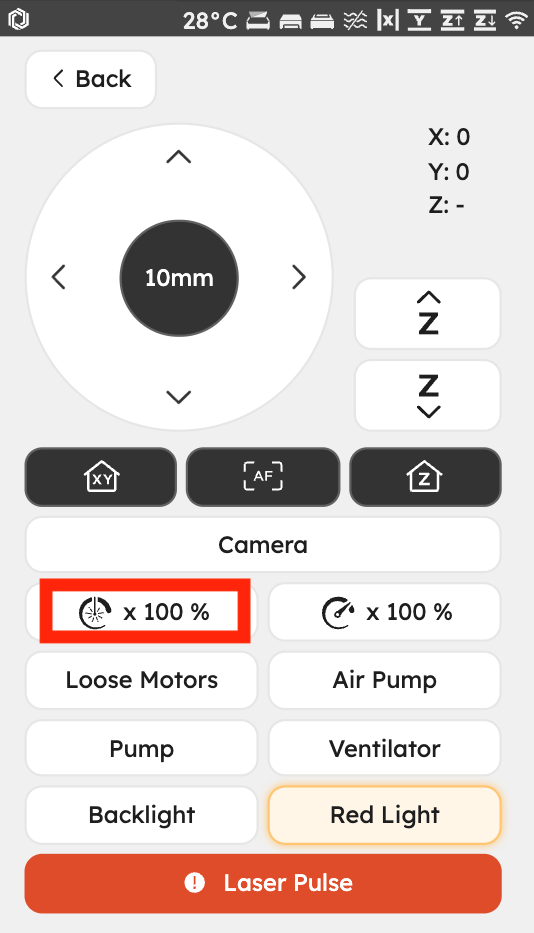

D. Localize o botão de Pulso.
E. Um toque = um pulso, dois toques = dois pulsos, e assim por diante.
F. Examine a fita
⚠︎ Sempre emita pulsos com a tampa da porta fechada.



Exemplos de Resultados na Fita

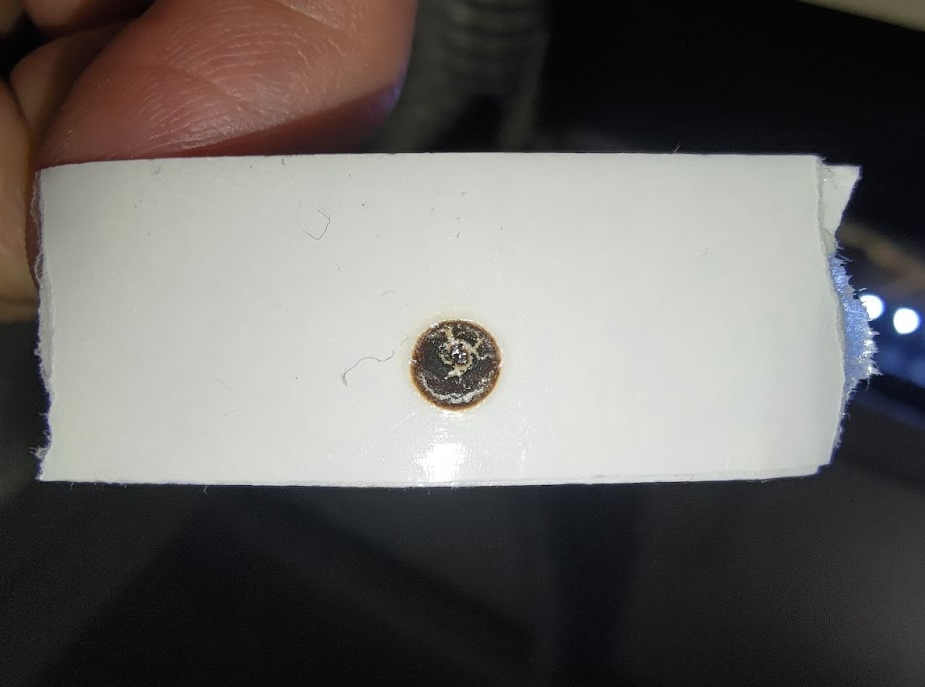

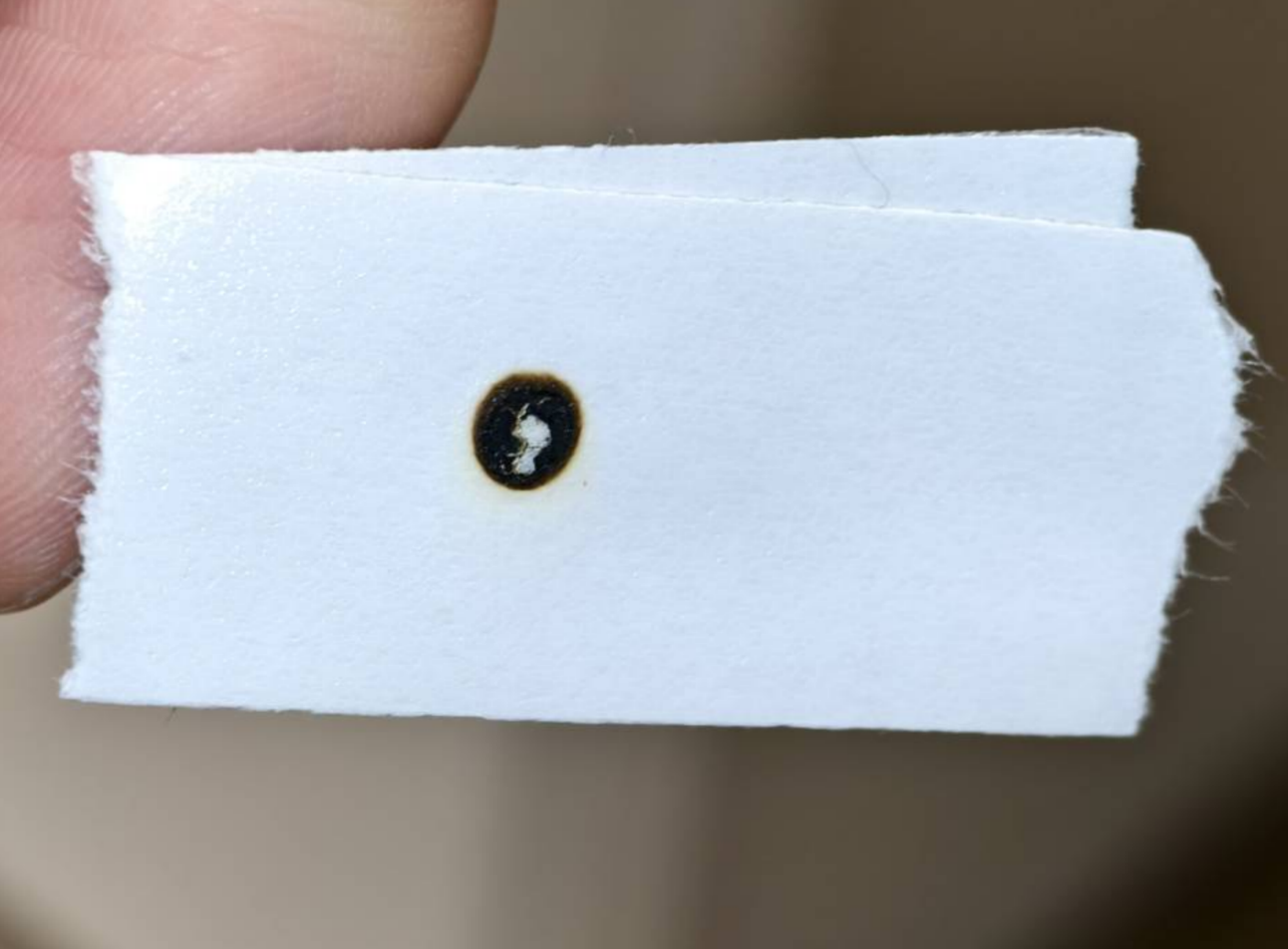

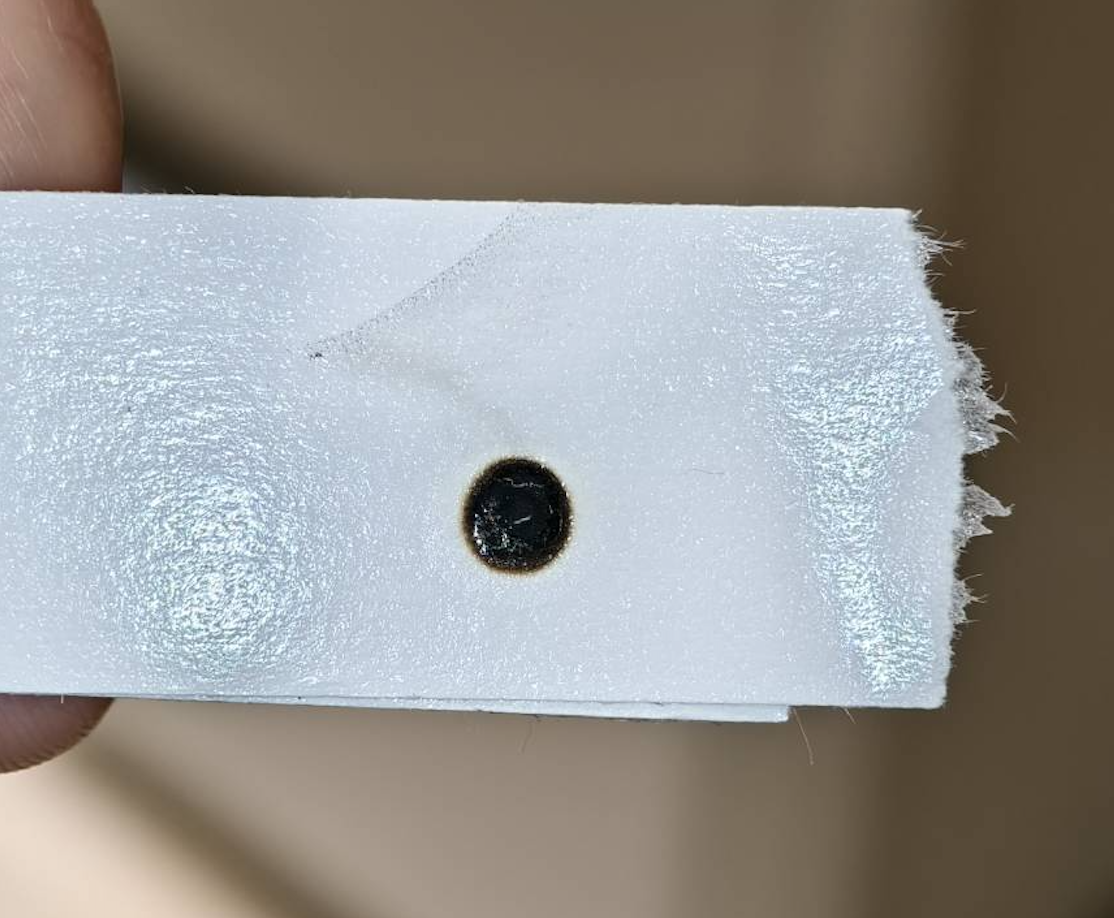

Exemplo Bom - Redondo e Intenso

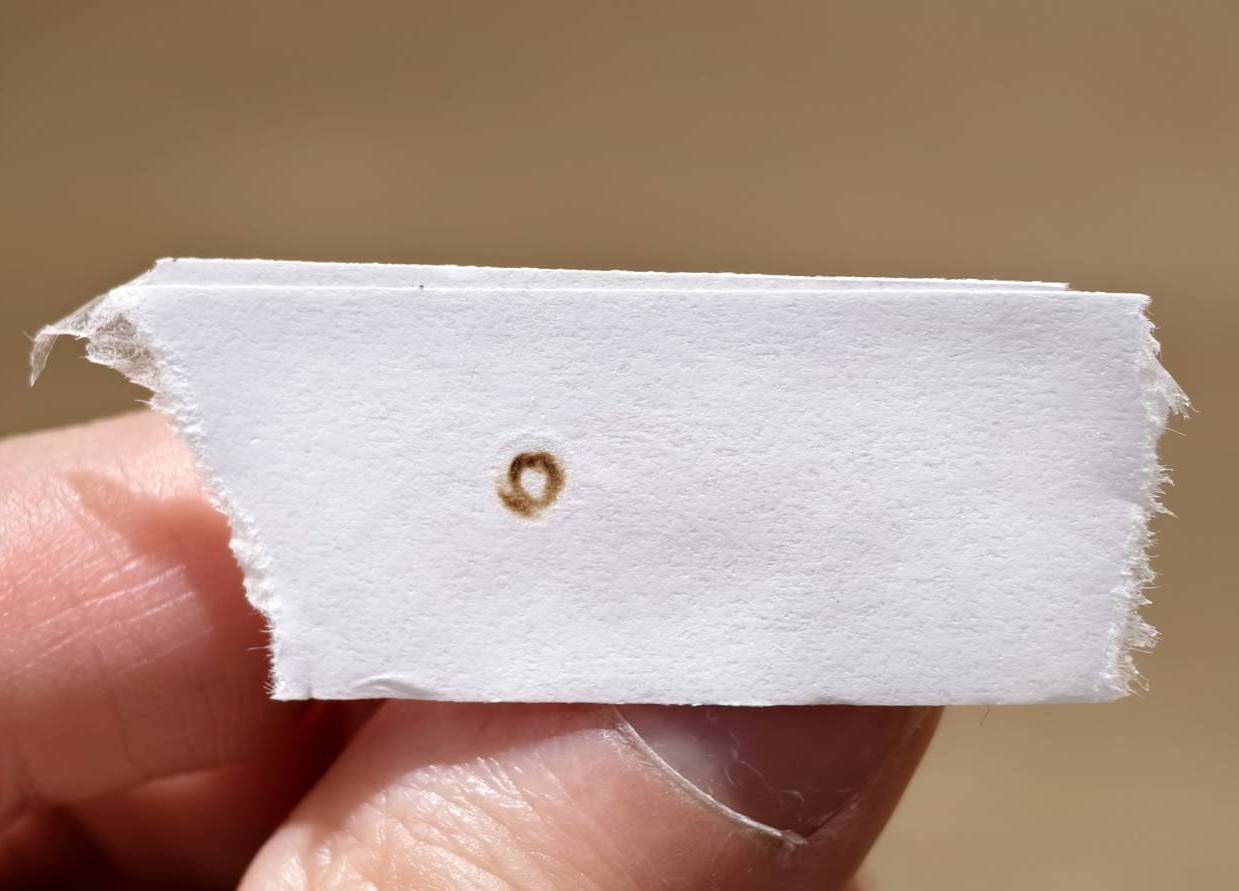

Exemplo Ruim -
Fraco, Oco ou Irregular

Screenshot 2024-05-17 at 11.45.12 AM.png 2A7UkBxyMHmmnZPZZ6GhVDYn3cRinoq2RQ.png
Screenshot 2024-05-17 at 11.44.44 AM.png 323857.jpg



Determine o resultado e a próxima ação a ser tomada:

  • Sim, há uma marca de queimadura e o resultado é bom >> A emissão do laser está funcionando corretamente >> Por favor Verifique o OPA
  • Há uma marca de queimadura, mas o resultado é ruim >> Passo 3.2


Passo 3.2

  • Use uma nova fita no emissor de luz vermelha, conforme Passo 3.



  • Por favor, ajuste a potência para 0% por motivos de segurança para garantir que não haja pulsos durante seus testes.

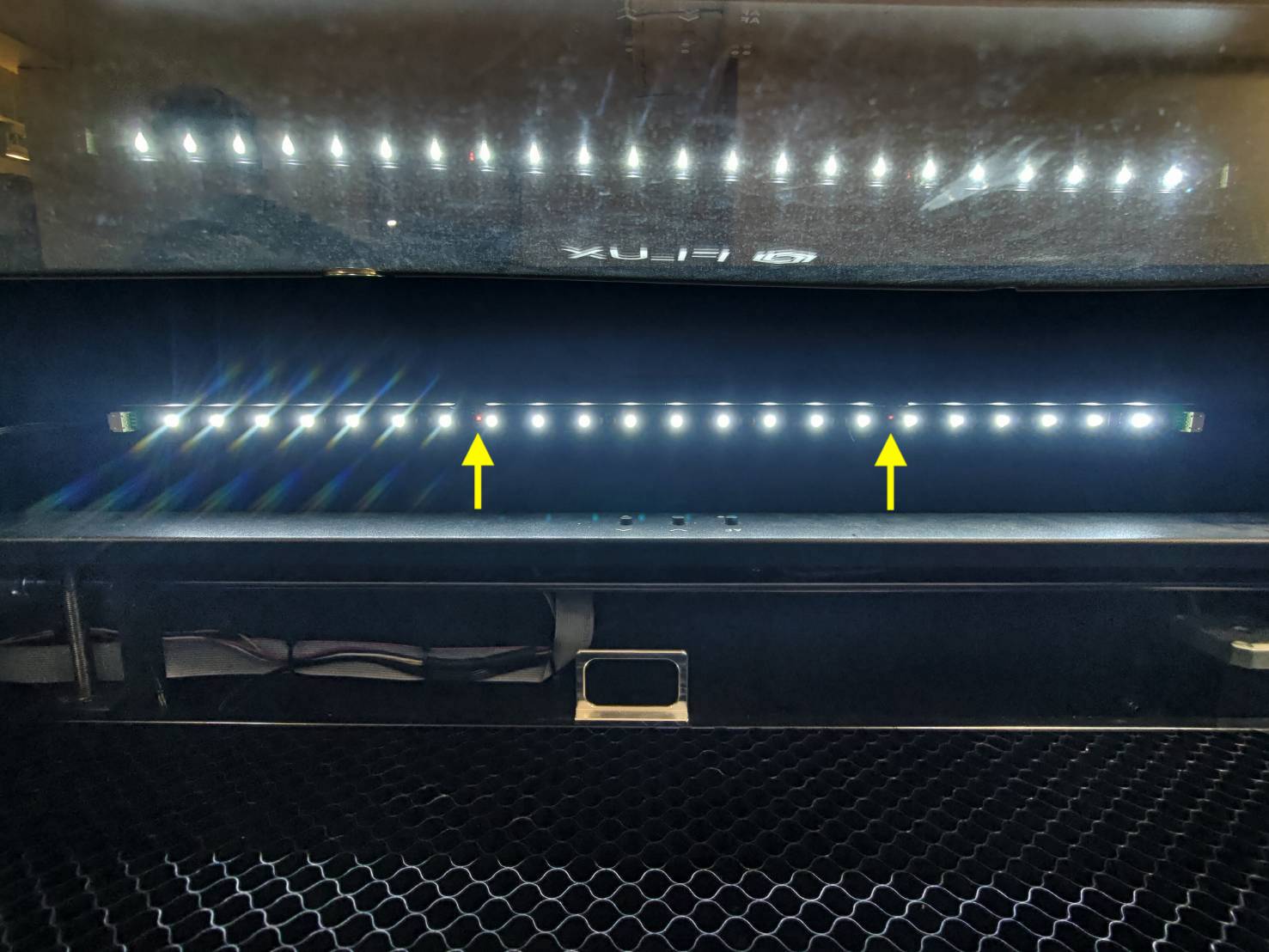

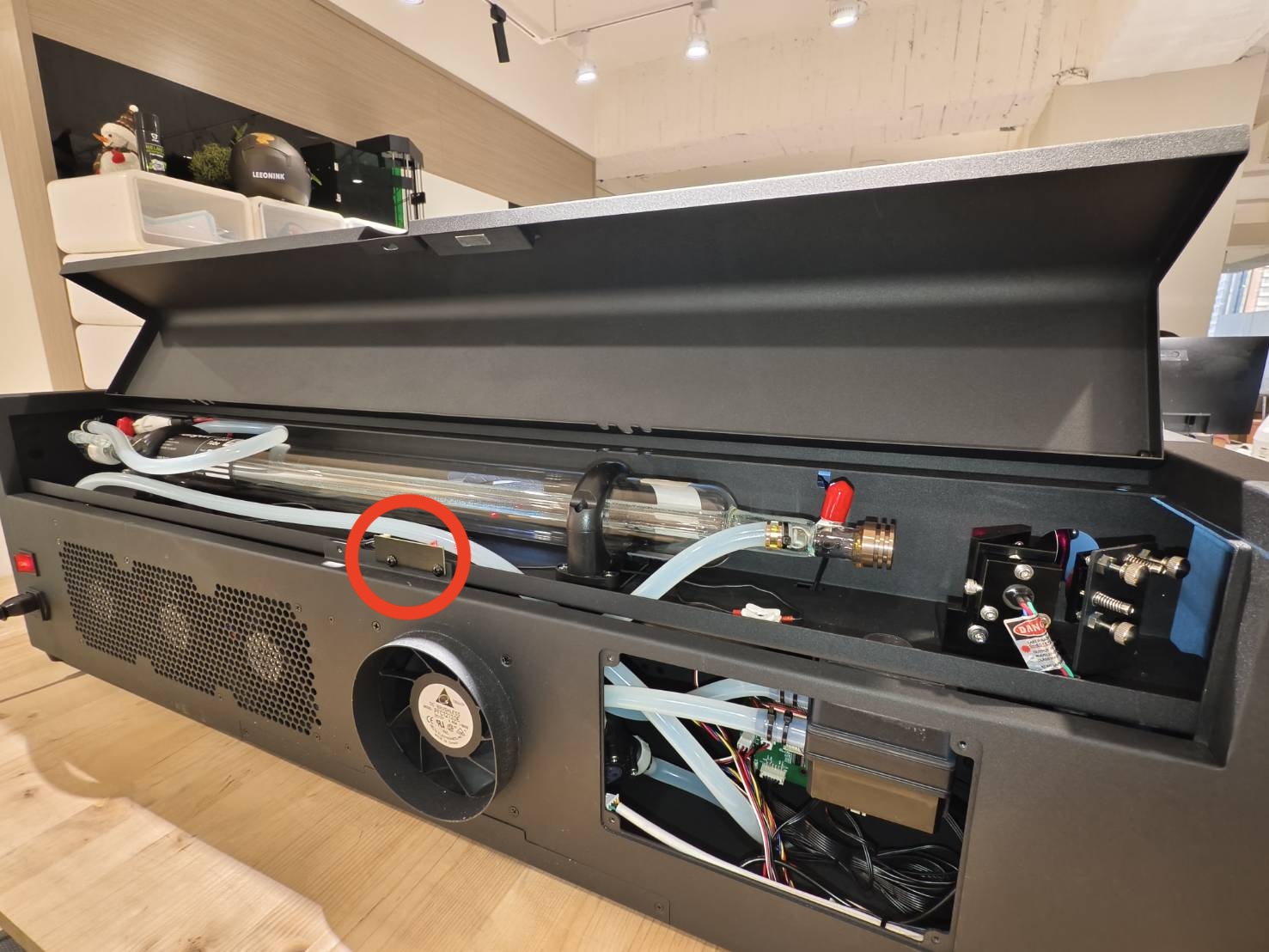

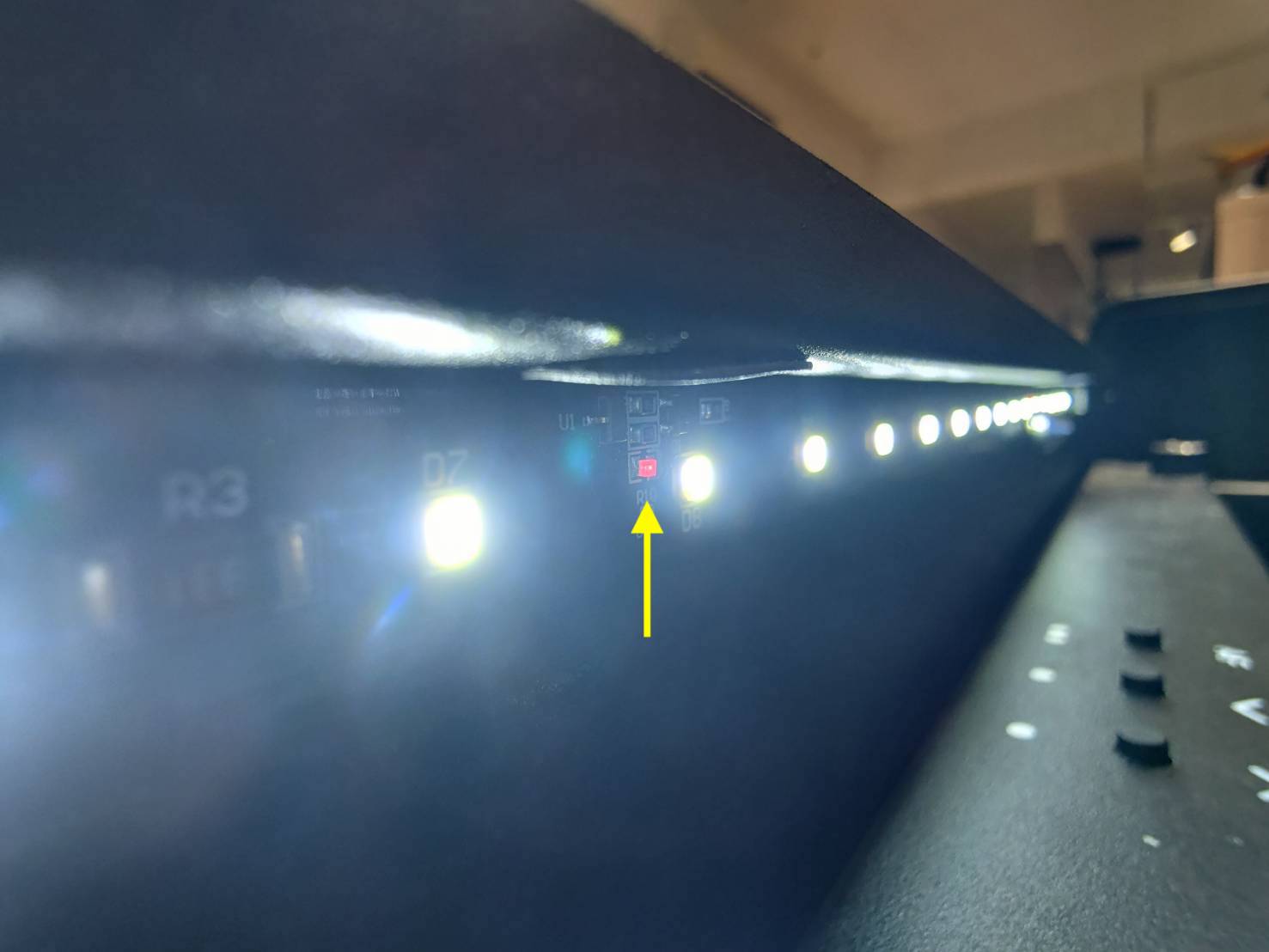

  • O sensor da porta está embutido nas luzes LED do chassi. Assista ao vídeo abaixo para localizá-lo.
    (Isso foi gravado com um HEXA, mas sua estrutura é a mesma da Beambox 2.)Step

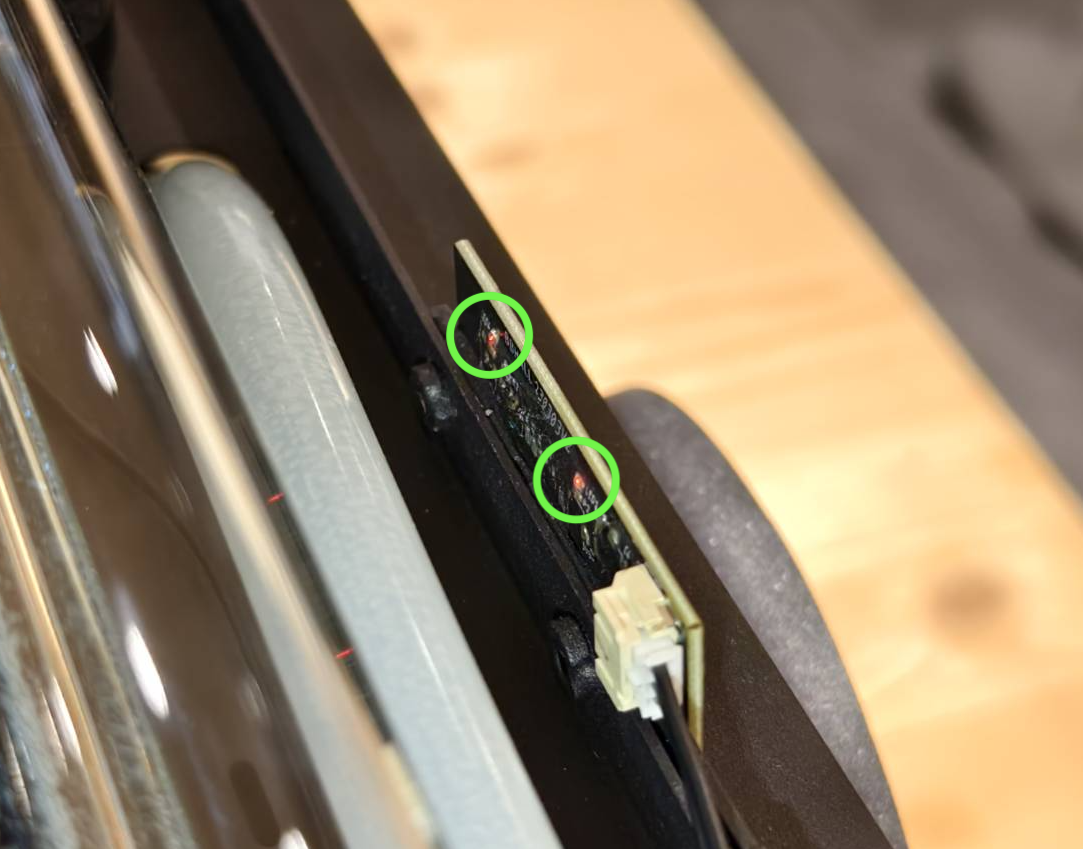

  • O sensor da porta terá duas luzes LED vermelhas, que estarão sempre ACESAS.
    (Isso foi gravado com um HEXA, mas sua estrutura é a mesma da Beambox 2.)
    Step
    Step

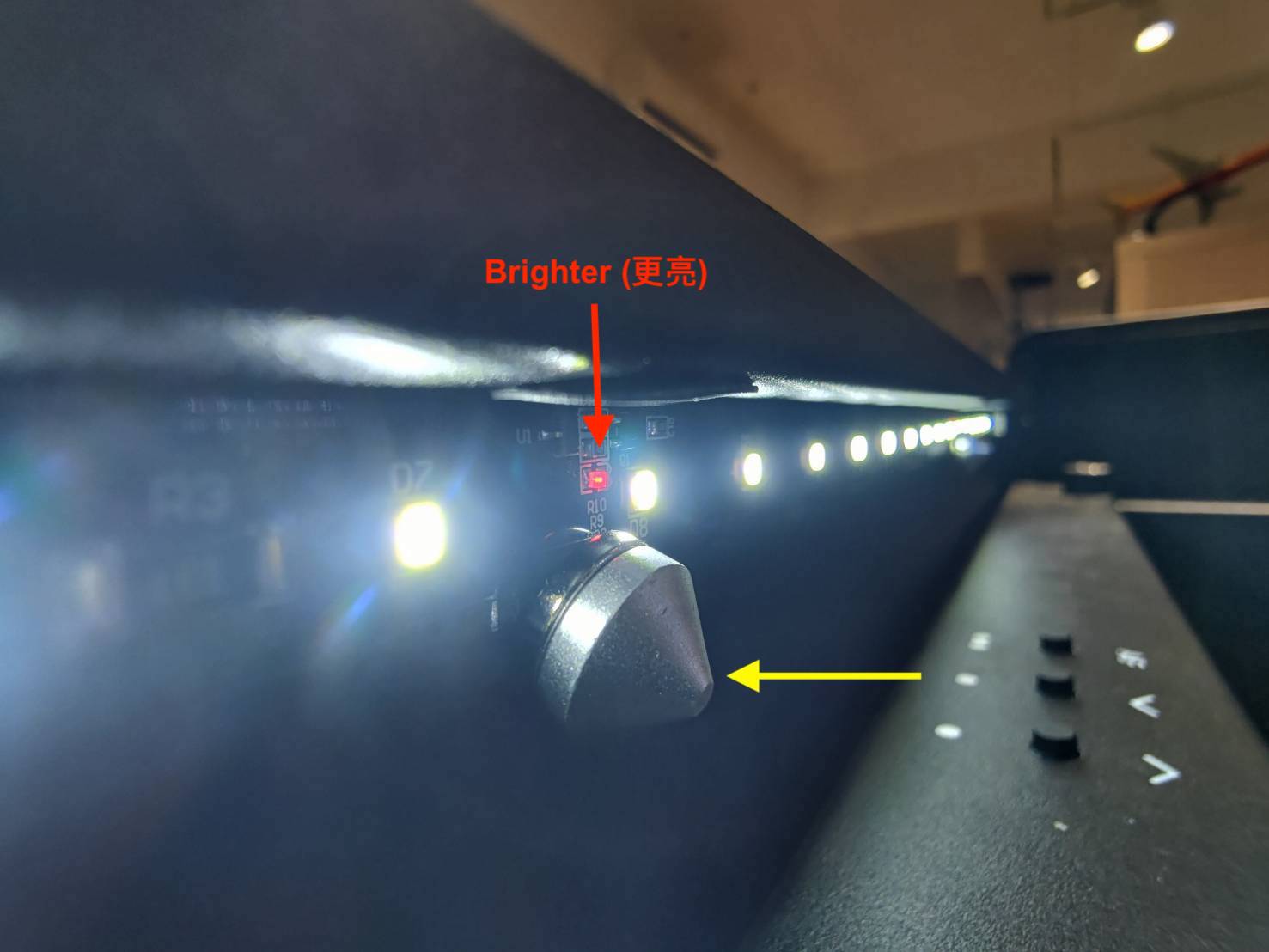

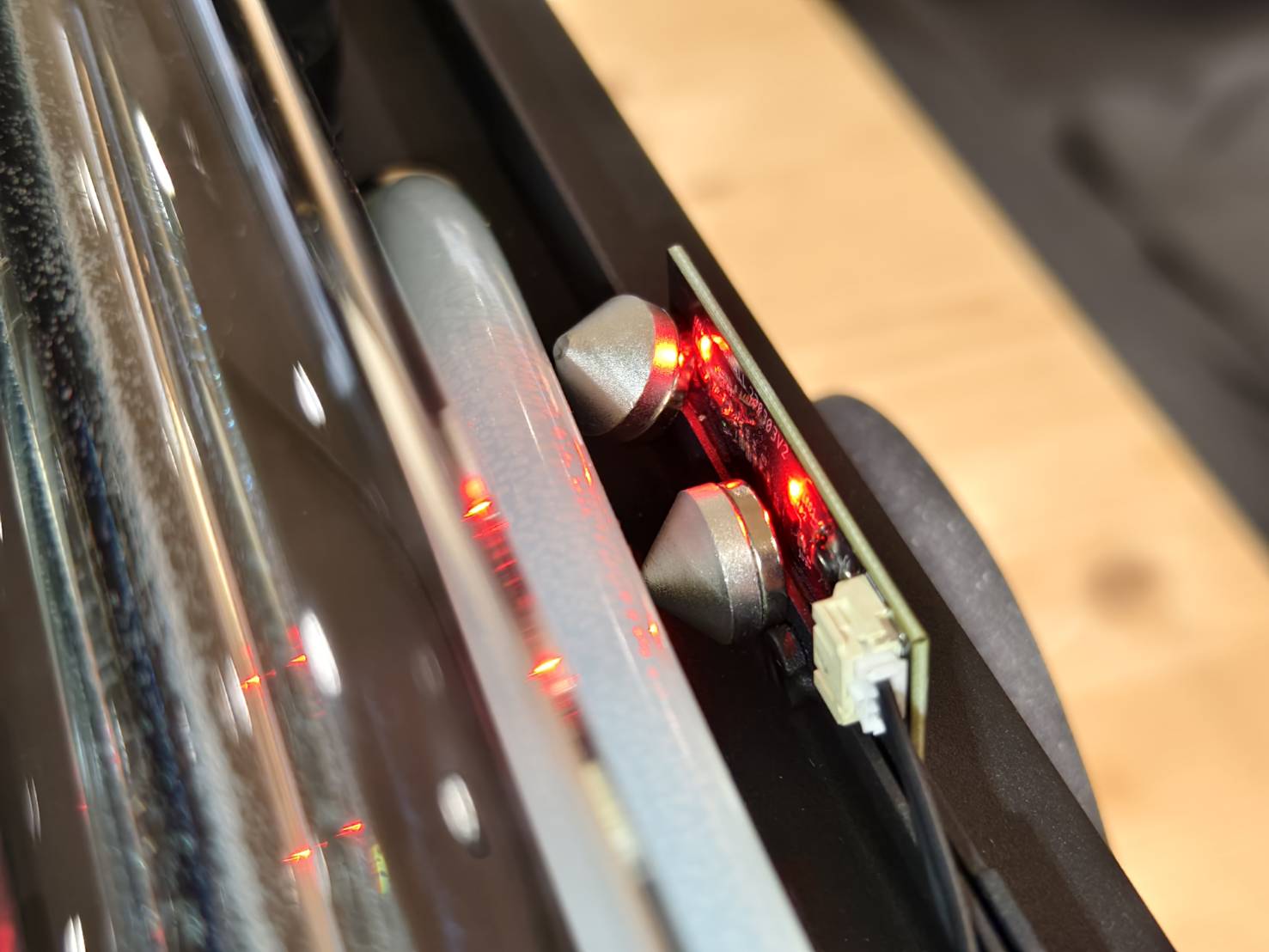

  • Posicione os espaçadores cônicos (ímãs) próximos às duas luzes LED. A luz deve ficar "mais intensa" ao detectar um ímã. Quando ambos os LEDs detectarem ímãs simultaneamente, um sinal de porta fechada será enviado ao sistema, e o ícone no painel será atualizado.
    (Isso foi gravado com um HEXA, mas sua estrutura é a mesma da Beambox 2.)
    Step

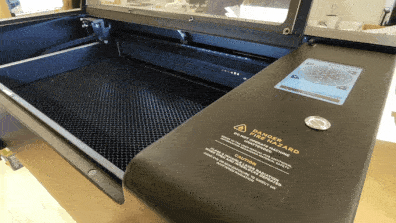

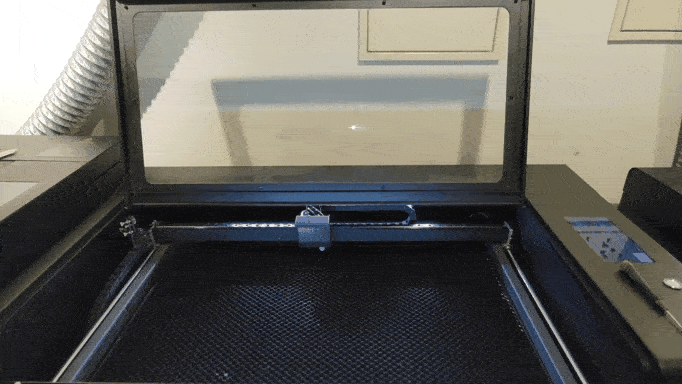

  • Após posicionar os ímãs, feche a porta.
    Step



  • Retorne a configuração de potência para 100%, certifique-se de que o ícone de porta fechada esteja ativado,
    e então emita 5 pulsos. (Consulte o exemplos para interpretar o resultado na fita.)



Determine o resultado e a próxima ação a ser tomada:

  • Há uma marca de queimadura, mas o resultado é ruim >> Passo 3.3



Passo 3.3

  • Use uma nova fita no emissor de luz vermelha, conforme Passo 3.

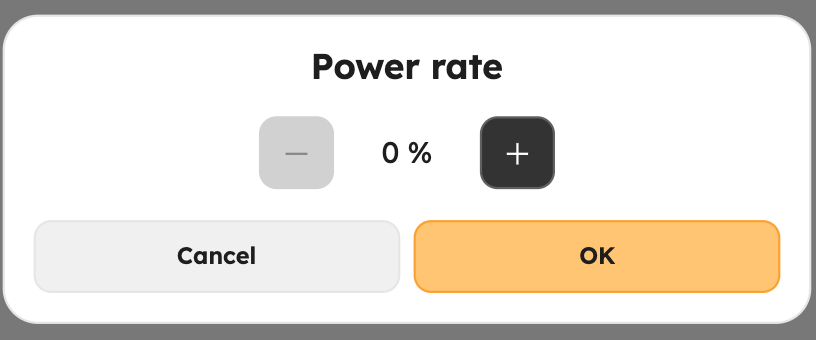

  • Por favor, ajuste a potência para 0% por motivos de segurança para garantir que não haja pulsos durante seus testes.

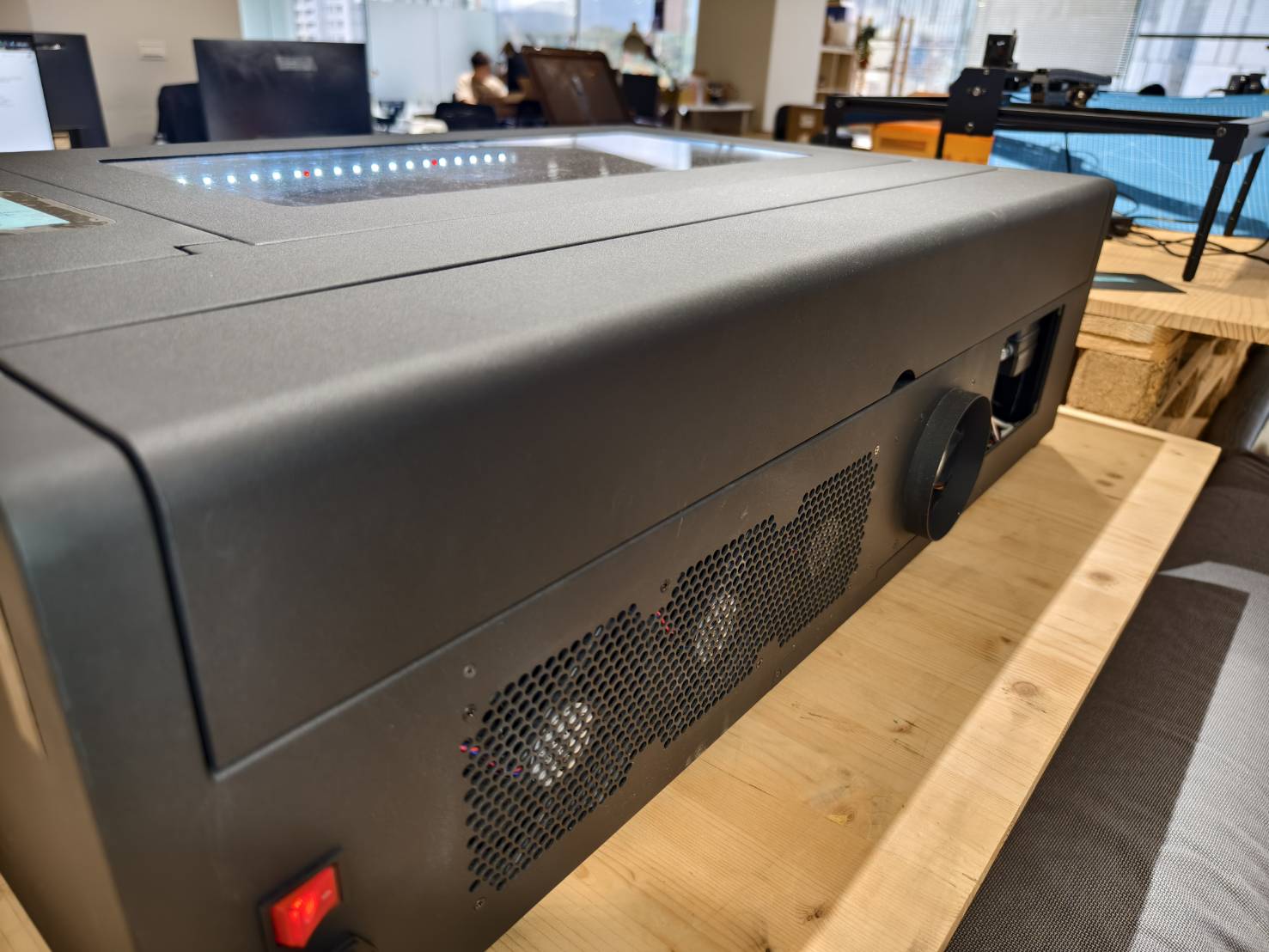

  • Abra a tampa traseira para localizar o sensor da tampa traseira.



  • O sensor da tampa traseira terá duas luzes LED vermelhas, que estarão sempre ACESAS.


  • Posicione dois ímãs externos próximos às duas luzes LED. A luz deve ficar "mais intensa" quando detectar um ímã. Quando ambos os LEDs detectarem ímãs simultaneamente, um sinal de porta fechada será enviado ao sistema e o ícone no painel será atualizado.



  • Após posicionar os ímãs, feche a tampa traseira.



  • Retorne a configuração de potência para 100%, certifique-se de que o ícone de porta fechada esteja ativado,
    e então emita 5 pulsos. (Consulte o exemplos para interpretar o resultado na fita.)

Determine o resultado e a próxima ação a ser tomada:

  • Sim, há uma marca de queimadura e o resultado é bom >> Entre em contato com o Atendimento ao Cliente
    • Causa Possível:
      1. O sensor da tampa traseira está defeituoso.
      2. O ímã na porta não é forte o suficiente. (Menos provável)

      3. A luz LED de trabalho traseira está defeituosa. (Menos provável)
  • Há uma marca de queimadura, mas o resultado é ruim >> Passo 6
  • Nenhuma marca de queimadura >> Passo 4



Passo 4

  • Desligue a máquina.
    Abra a tampa lateral removendo o parafuso.

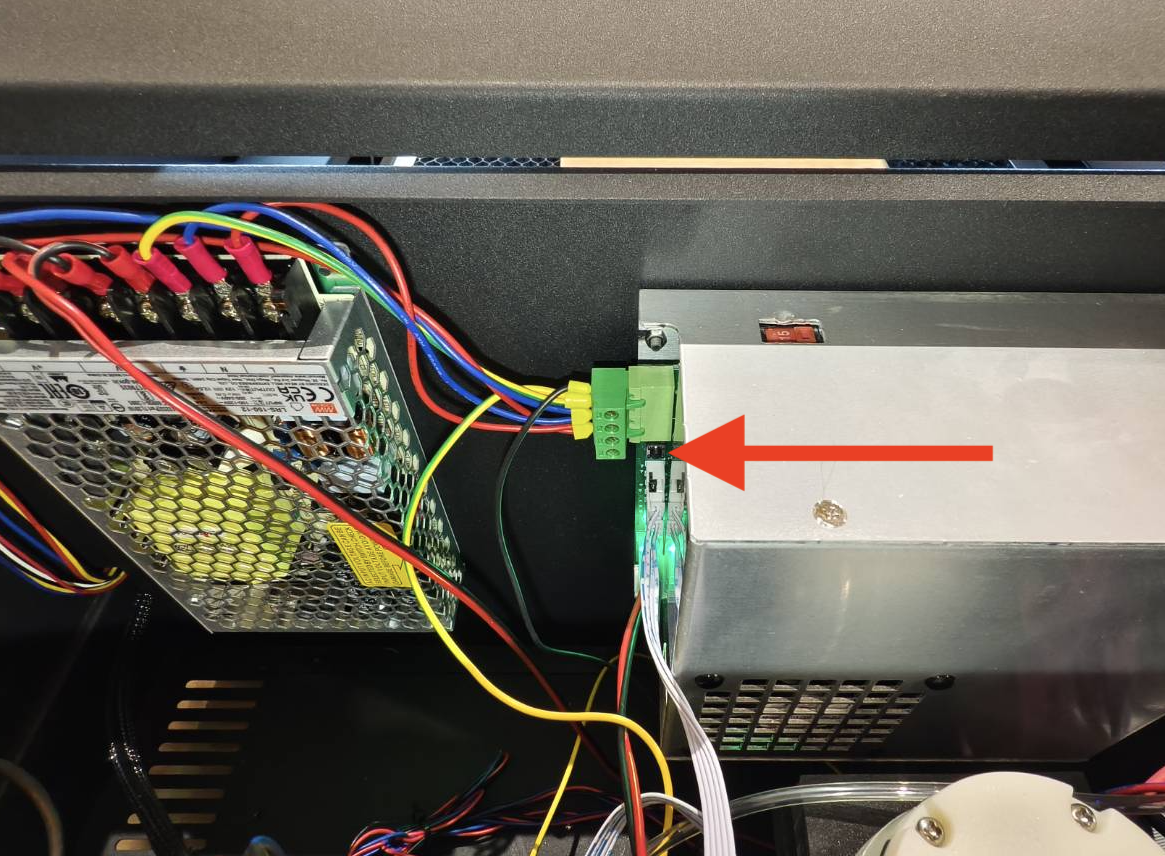

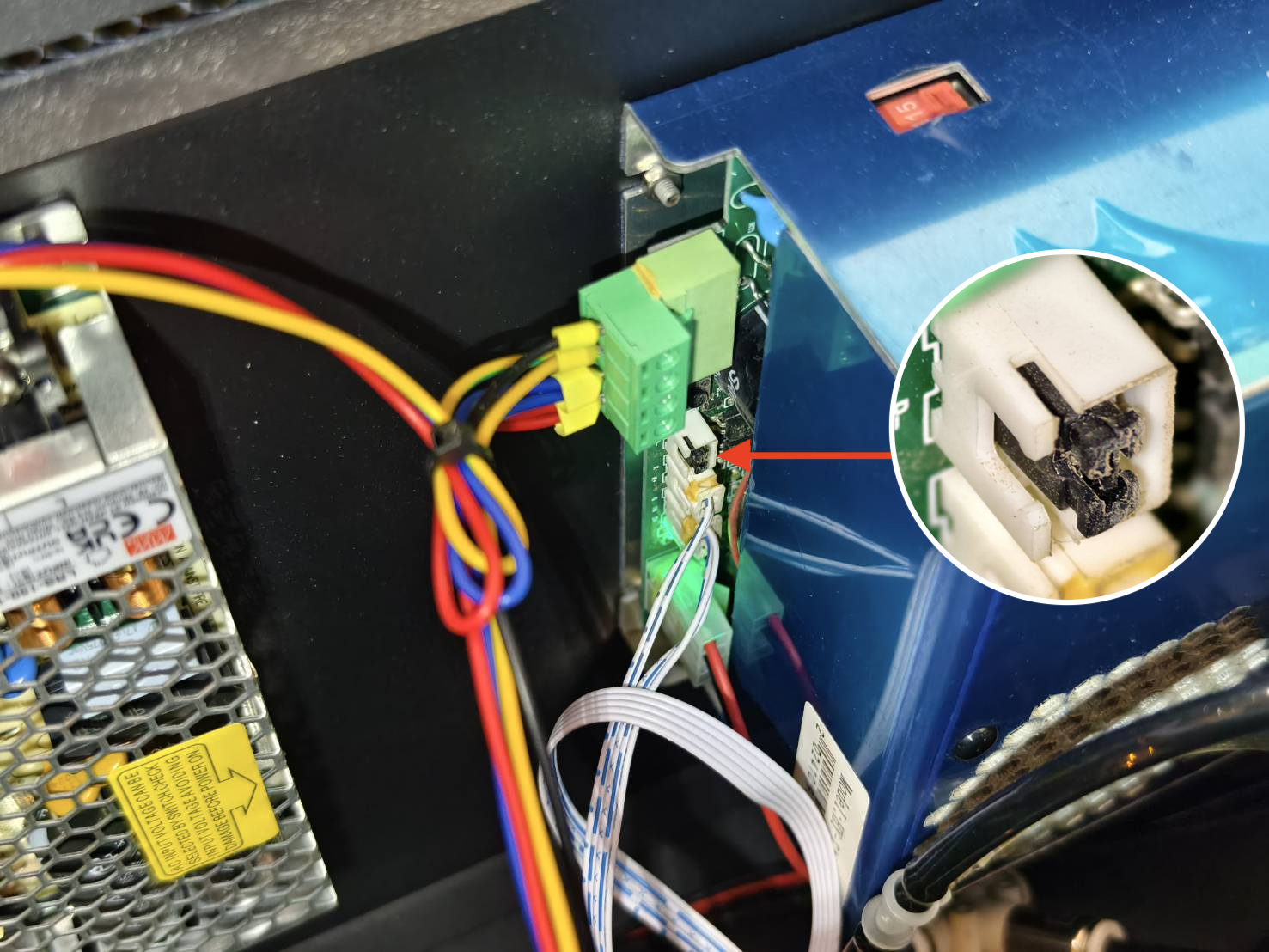

  • Verifique se a fonte de alimentação possui o jumper instalado.

Determine o resultado e a próxima ação a ser tomada:

  • Sim, o jumper está instalado >> Passo 4.1
  • Não, o jumper não está presente >>
    • Se você estiver substituindo a fonte de alimentação, pode remover o jumper da antiga e instalá-lo na nova. (Demonstração)
    • Se sua máquina não possui o jumper e você não tem nenhum sobressalente, entre em contato com o atendimento ao cliente.

Passo 4.1

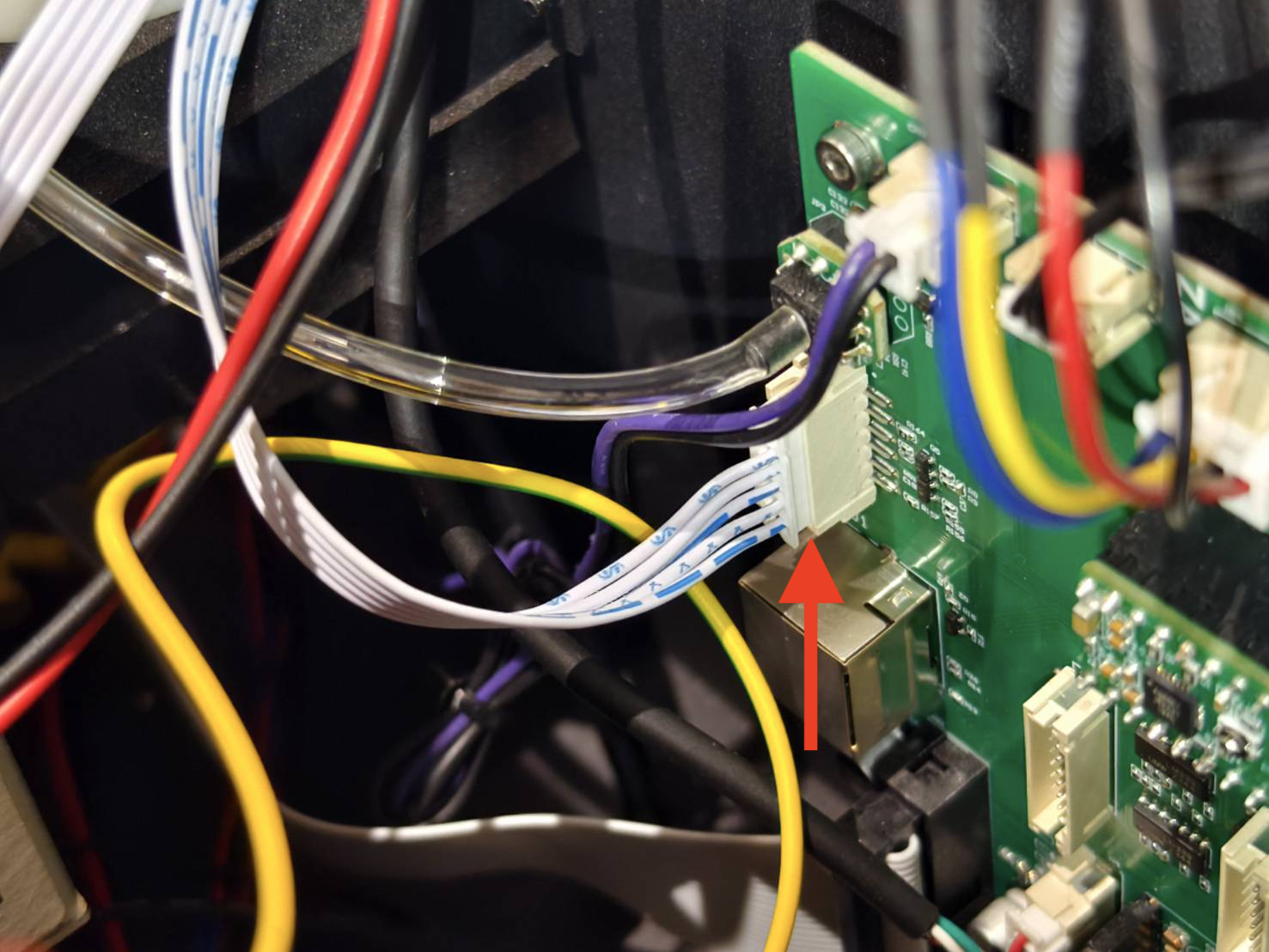

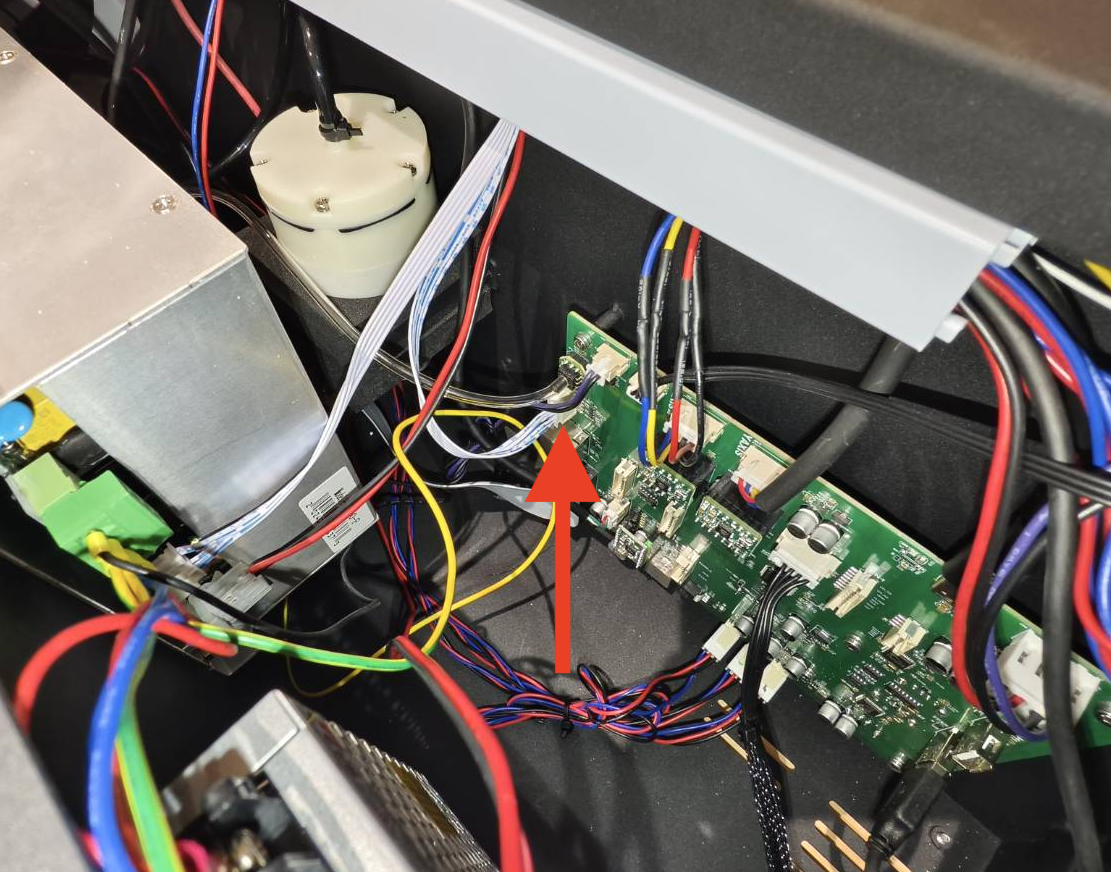

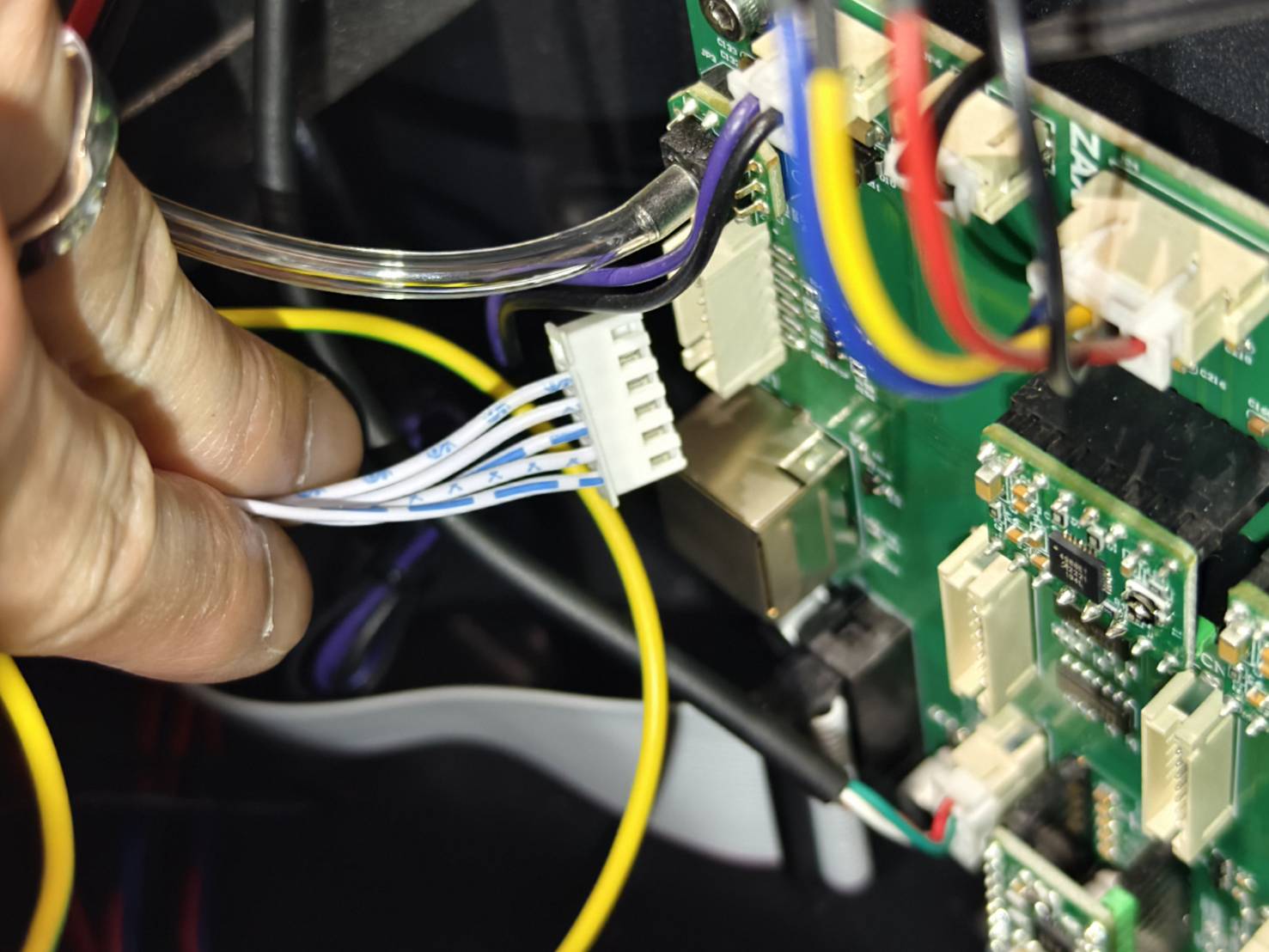

  • Desconecte o cabo de controle do laser na fonte de alimentação do laser.
    (Consulte o diagrama se a sua placa de circuito impresso for diferente da mostrada na foto.)




  • Após desconectar o cabo, prossiga para o Etapa 4.2.




Etapa 4.2

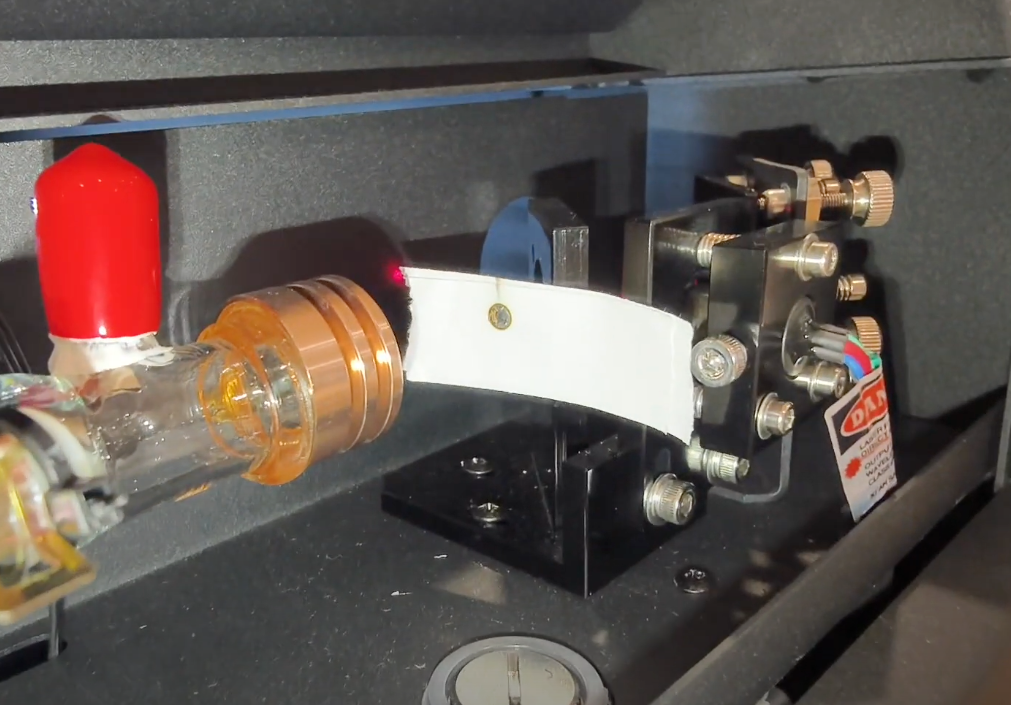

  • Abra a tampa traseira e coloque uma fita sobre o emissor de luz vermelha formando um ângulo de 90 graus contra o feixe.




  • Feche a tampa traseira.

Use luvas de borracha antes de prosseguir.

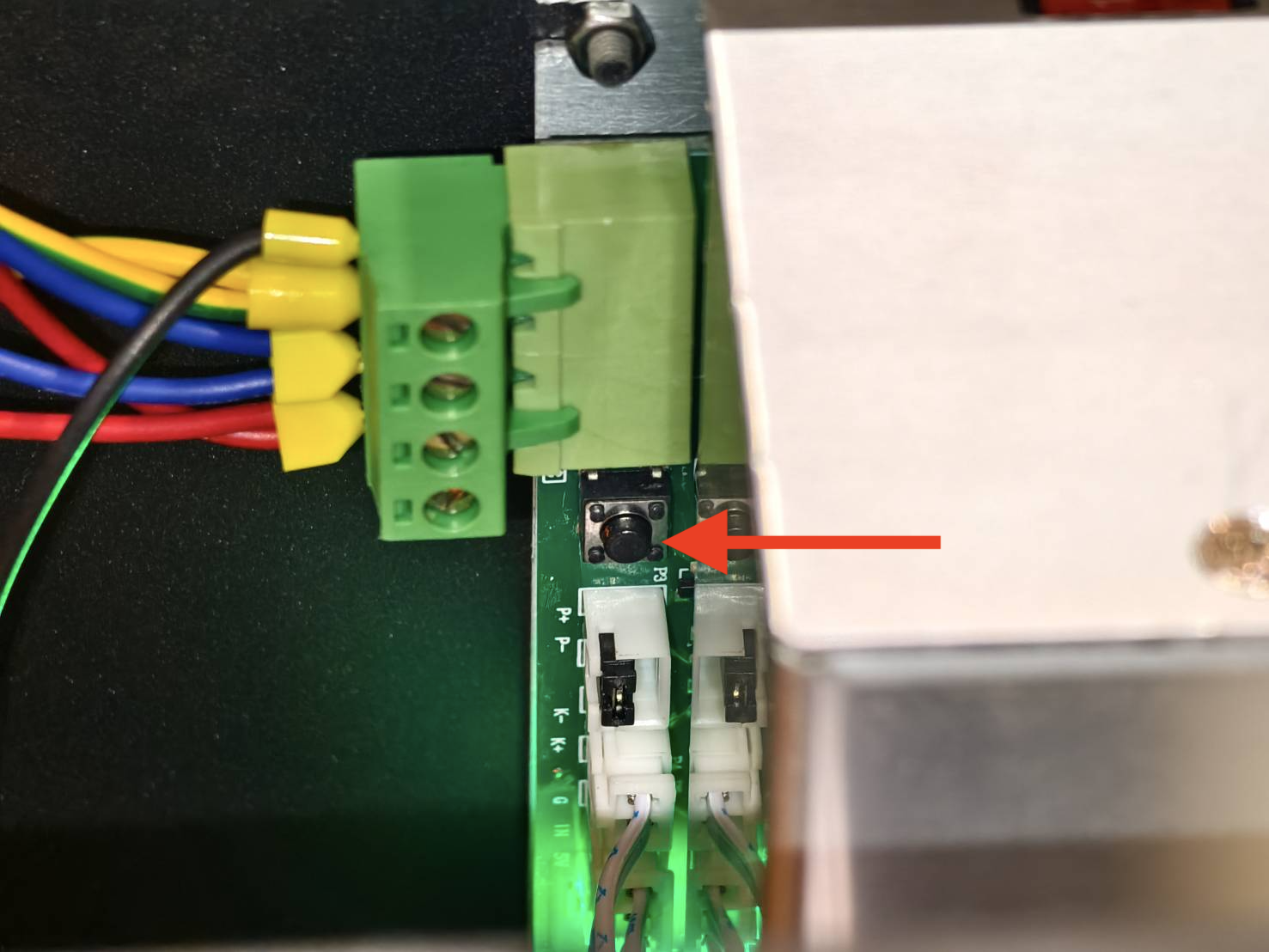

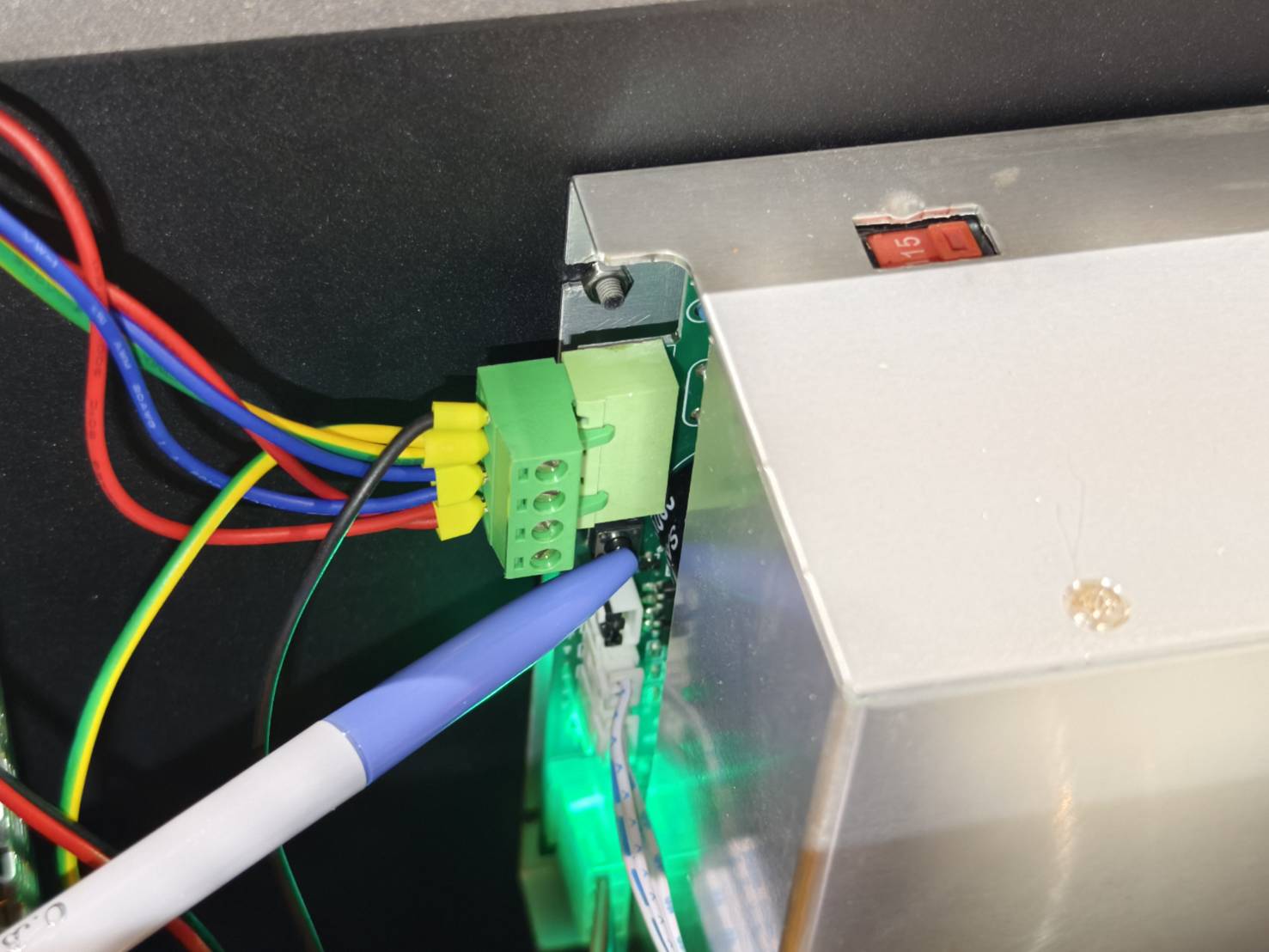

  • Ligue a máquina. Pressione o botão de potência do laser duas vezes ou mantenha-o pressionado por 1-2 segundos com uma caneta ou lápis e verifique a saída do laser na fita.
    (Consulte os exemplos para interpretar o resultado na fita.)

  • Check the result on the first mirror.
    (Consulte os exemplos para interpretar o resultado na fita.)

Determine o resultado e a próxima ação a ser tomada:

  • Sim, há uma marca de queimadura e o resultado é bom >> Passo 5
  • Nenhuma marca de queimadura >> Entre em contato com o Atendimento ao Cliente
    • Causa Possível:
      • A fonte de alimentação do laser (PSU) está com problema e precisa ser substituída.
      • O tubo de laser está com problema e precisa ser substituído.



Passo 5

  • Reconecte o cabo de controle do laser.



  • Ligue a máquina. Restaure as configurações de fábrica da máquina.
    (Página Principal > Máquina > Próxima página > Restaurar Configurações de Fábrica > Sim)








Passo 5.1

Use uma nova fita de duas camadas e emita 5 pulsos verifique se a fita apresenta uma marca de queimadura.
(Consulte os exemplos para interpretar o resultado na fita.)



Determine o resultado e a próxima ação a ser tomada:

  • Sim, há uma marca de queimadura e o resultado é bom >> Problema Resolvido
    • Causa Possível:
      • Problema de Firmware
  • Há uma marca de queimadura, mas o resultado é ruim >> Passo 6


Passo 6

  • Use uma nova fita de duas camadas e coloque-a no primeiro espelho.

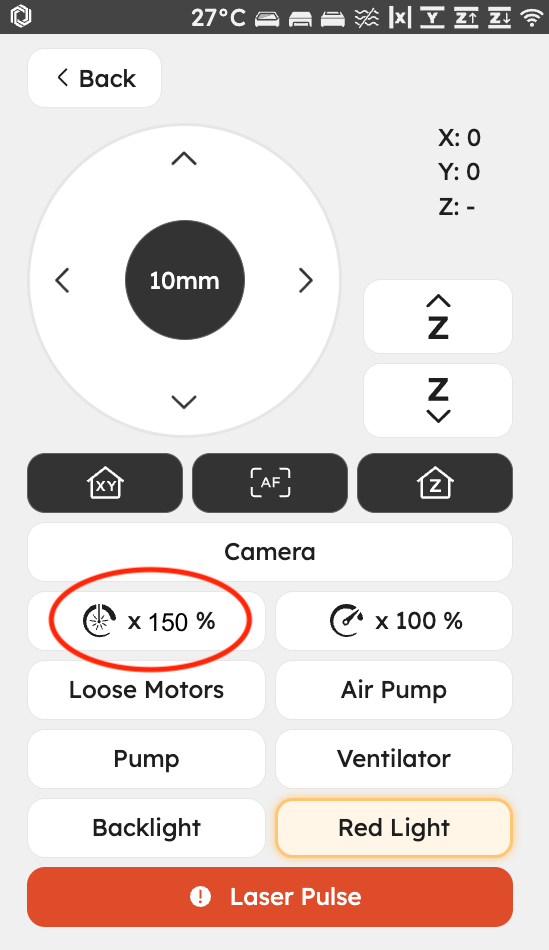

  • Aumente a taxa de potência para 150% e emita 5 pulsos verifique se a marca de queimadura fica mais intensa.
    (Consulte os exemplos para interpretar o resultado na fita.)



Determine o resultado e a próxima ação a ser tomada:

  • Sim, há uma marca de queimadura e o resultado é bom >> Sua máquina ainda pode funcionar
    • Recomendação: Aumente a taxa de potência e reduza a velocidade em cada tarefa até que o tubo se deteriore completamente.
    • Causa Possível:
      • Seu tubo laser sofreu uma pequena degradação



Entre em contato com o Suporte ao Cliente

Por favor, siga as instruções no link abaixo para relatar corretamente um problema ao seu revendedor local ou ao suporte da FLUX. [Entre em contato com o Serviço de Atendimento ao Cliente]

As informações coletadas, como fotos ou vídeos que mostram o problema da sua máquina neste artigo, serão necessárias para compartilhar com o revendedor ou com o Suporte da FLUX.
