5-7 O material não pode ser cortado completamente

FLUX Support Team
  • Atualizado

Descrições:

Quando os materiais não podem ser cortados completamente, existem várias possibilidades que podem causar o problema, como distância focal incorreta, desalinhamento do caminho óptico, desgaste do tubo laser, entre outros.
No entanto, com base em nossa experiência, geralmente é causado pelo desalinhamento do caminho óptico.

Siga os passos abaixo para determinar a causa do problema.


Possíveis Causas

  1. O caminho óptico (OPA) está desalinhado.
  2. Distância focal incorreta.
  3. Os espelhos estão sujos ou danificados.
  4. A lente de foco está suja ou danificada.
  5. Falha no sistema (Atualize o firmware novamente, restaure as configurações de fábrica ou reformate o cartão SD).
  6. A potência e a velocidade estão configuradas incorretamente no software.
  7. O tubo laser está desgastado.
  8. O material é difícil de cortar.
  9. A fonte de alimentação do laser (Laser PSU) está com defeito.
  10. O nível da plataforma colmeia não está horizontal. (Menos provável)



Passo 1 - Limpe todos os espelhos e a lente de foco

Espelhos e lentes de foco sujos reduzirão a potência de saída do laser.





Passo 1.1 - Certifique-se de que os parâmetros estejam configurados corretamente

Às vezes, as pessoas se esquecem de alterar os parâmetros no painel ou no Beam Studio.

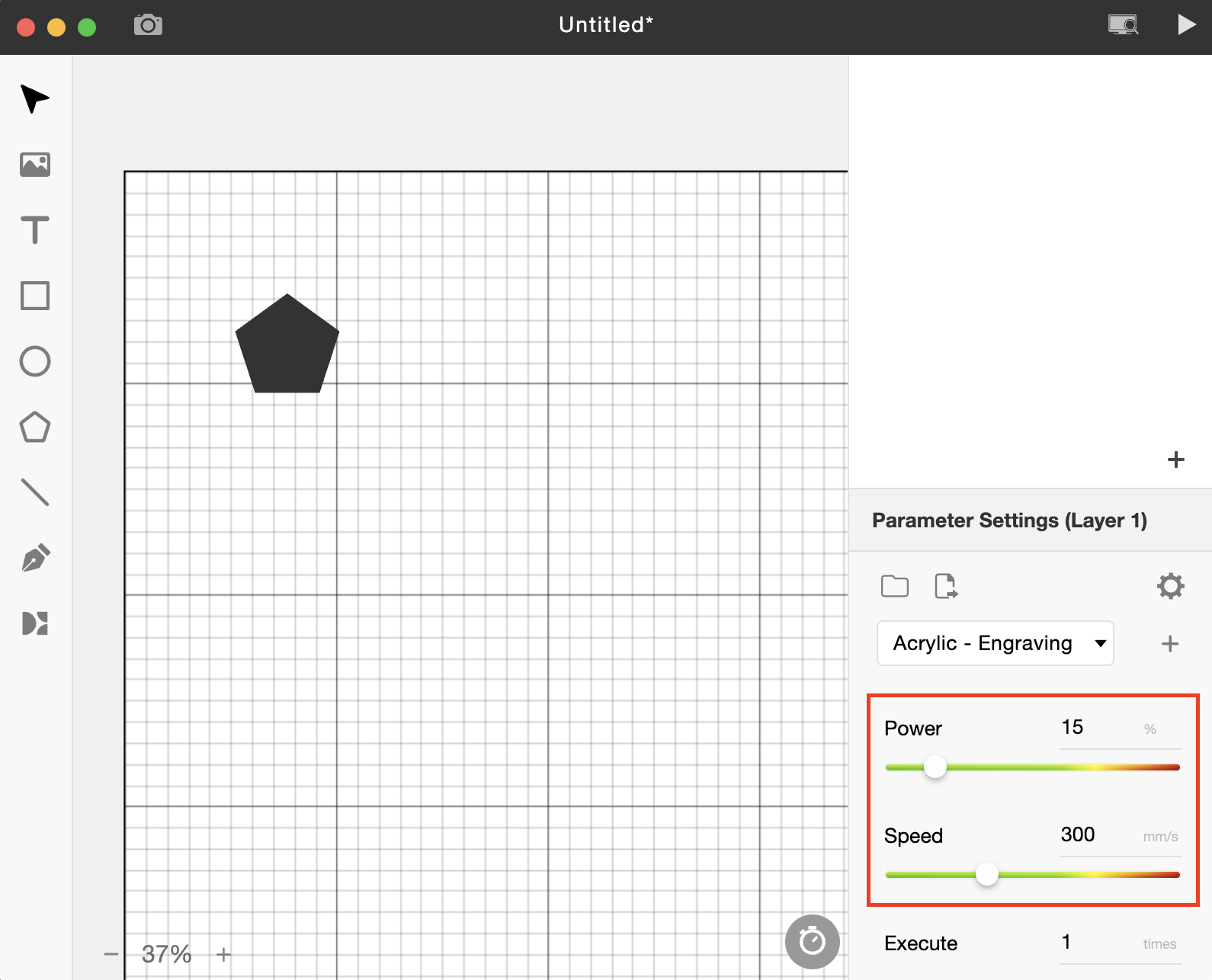

  • Beam Studio:
    Step

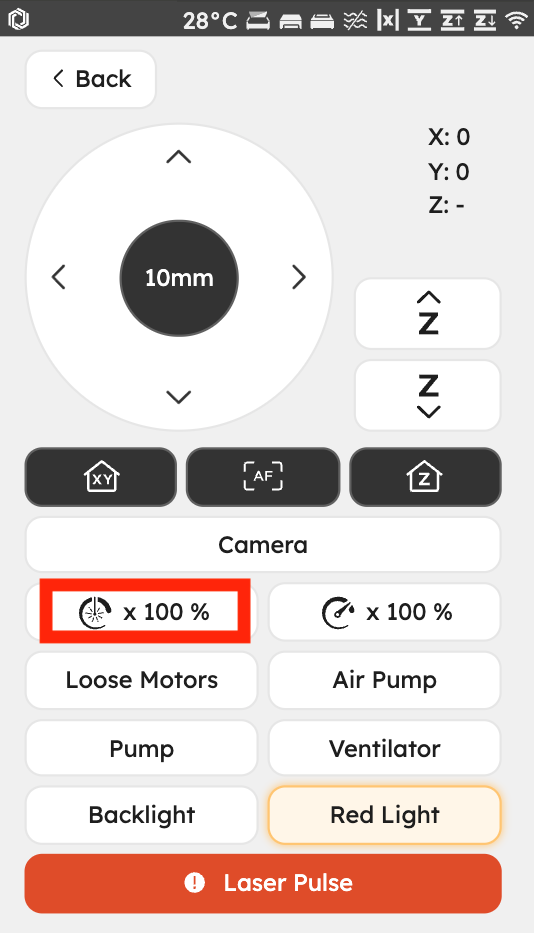

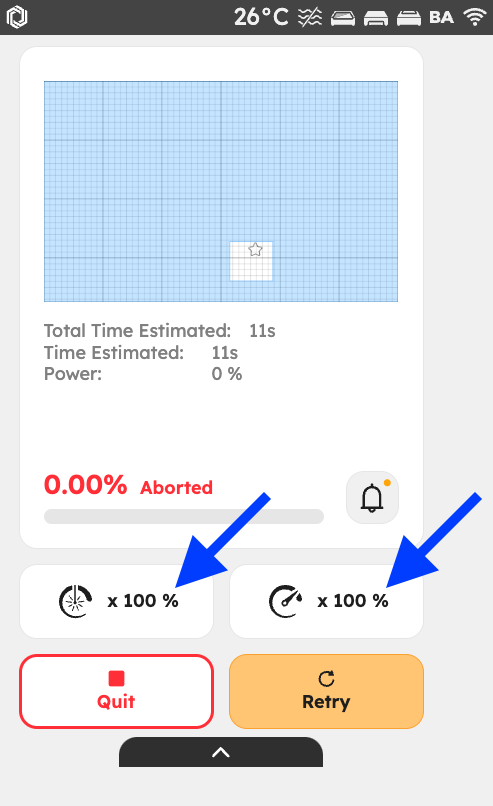

  • Painel:
    (Certifique-se de que as taxas de velocidade e potência estejam em 100%)

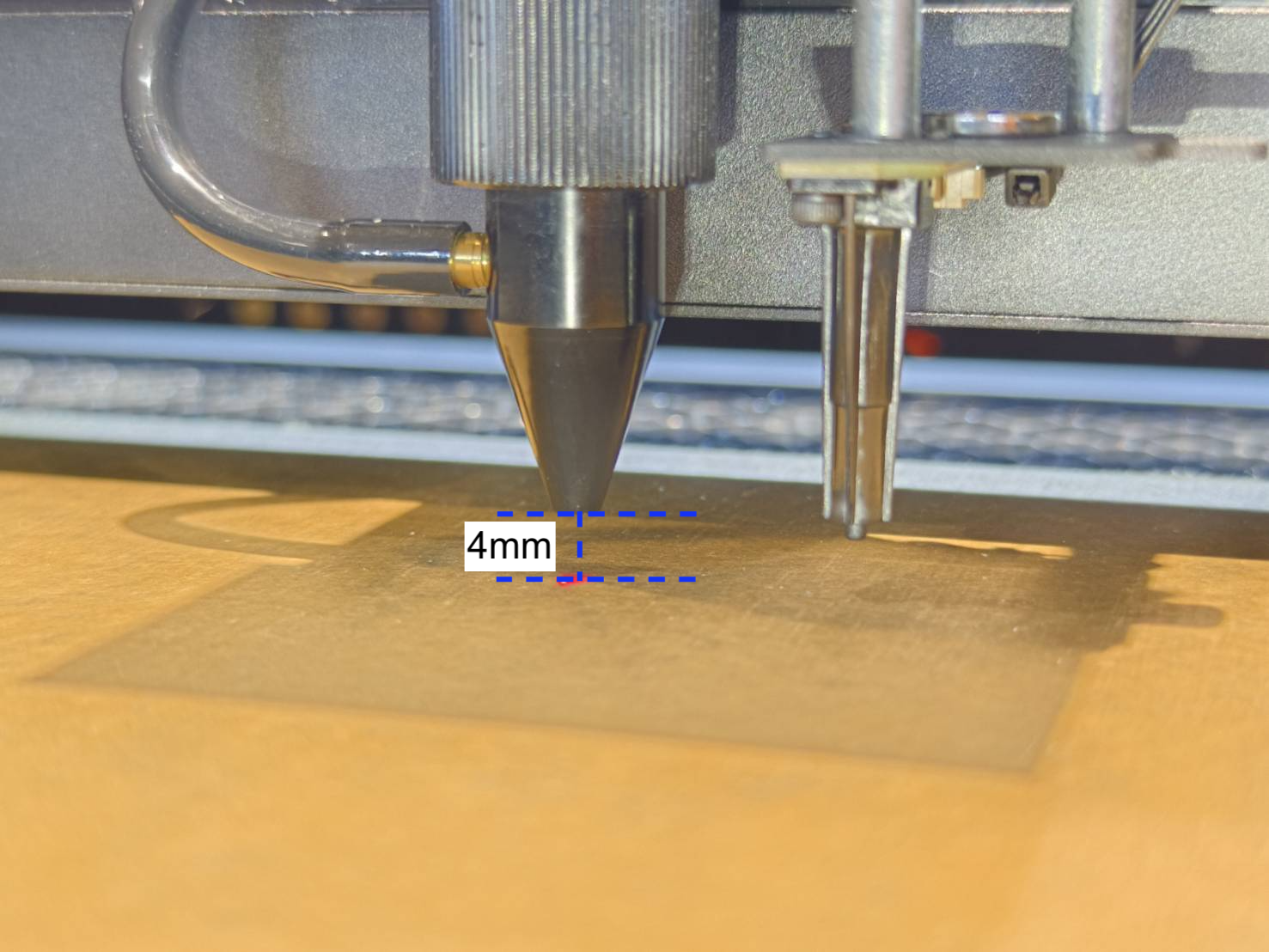

Etapa 1.2 - Verifique a distância focal

Uma distância focal incorreta afetará os resultados de corte ou gravação, tornando-os insatisfatórios.
Além disso, no Beambox 2, é possível configurar dois modos de foco diferentes. Você deve verificar se a posição da lente do seu foco corresponde ao modo de foco escolhido.



Etapa 1.3 - Verifique o caminho óptico

Com base em nossa experiência, quando os materiais não podem ser cortados completamente, isso é GERALMENTE causado pelo desalinhamento do caminho óptico.

  • Siga cuidadosamente as instruções no link abaixo e realinhe o caminho óptico, se necessário.
    [Inspeção do Caminho Óptico]

  • Guarde a coleção de fitas após concluir a inspeção.
  • Antes de prosseguir para a próxima etapa, é importante saber que:
    Todas as etapas após a Etapa 1.3 serão baseadas no pressuposto de que o caminho óptico está bem alinhado.
    Se você ainda não conseguir confirmar se o seu caminho óptico está adequado ou não após ler o artigo mencionado acima, interrompa a leitura deste artigo e entre em contato diretamente com seu revendedor local ou com o Suporte da FLUX para obter assistência.
    (A coleção de fitas será uma informação crucial para identificar o problema do OPA.)



Etapa 1.4 - Executar a mesma tarefa

  • Execute a mesma tarefa com o mesmo material e verifique se agora é possível cortá-lo.

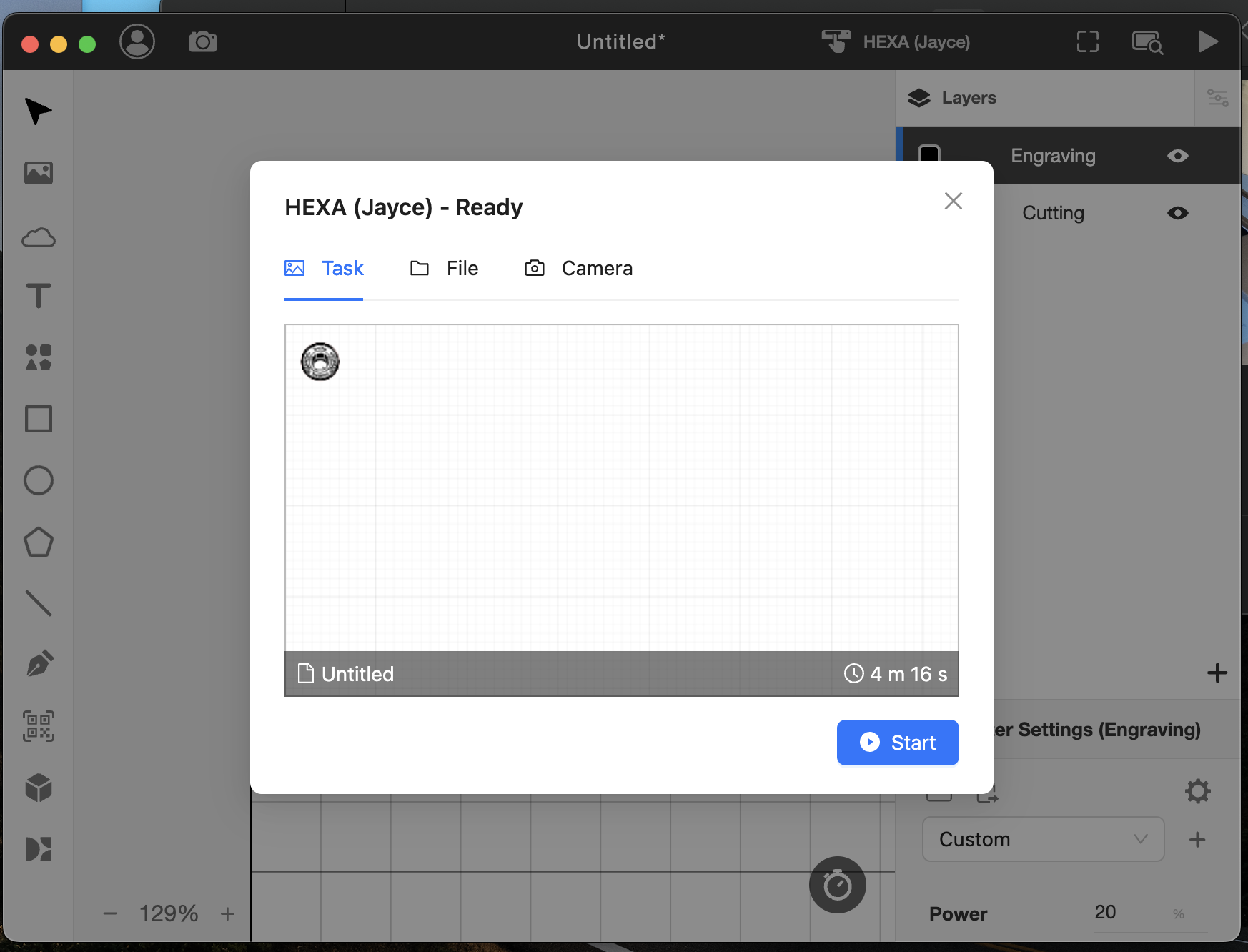

    Screenshot 2024-05-31 at 3.16.46 PM.png

Determine o resultado e a próxima ação a ser tomada:

  • Sim, agora é possível cortar >> Problema Resolvido



Etapa 1.5 - Preparação do material de teste

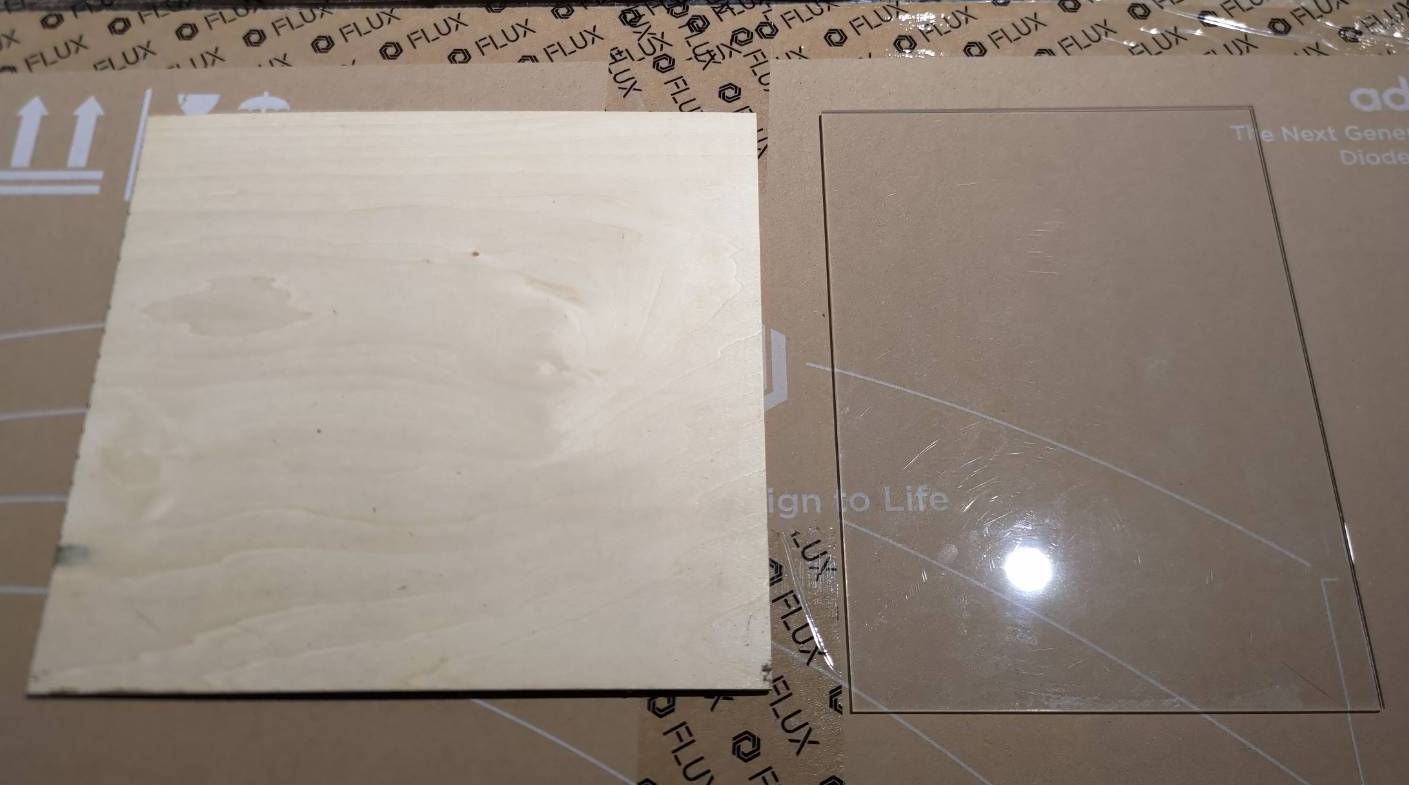

Para realizar testes adicionais, por favor, prepare um dos dois materiais a seguir conforme listado abaixo.

  • Acrílico transparente de 3mm (Recomendado)
    or
    MDF de 3mm




Etapa 2 - Teste de Corte no Centro

Vamos testar a capacidade de corte no centro da mesa.

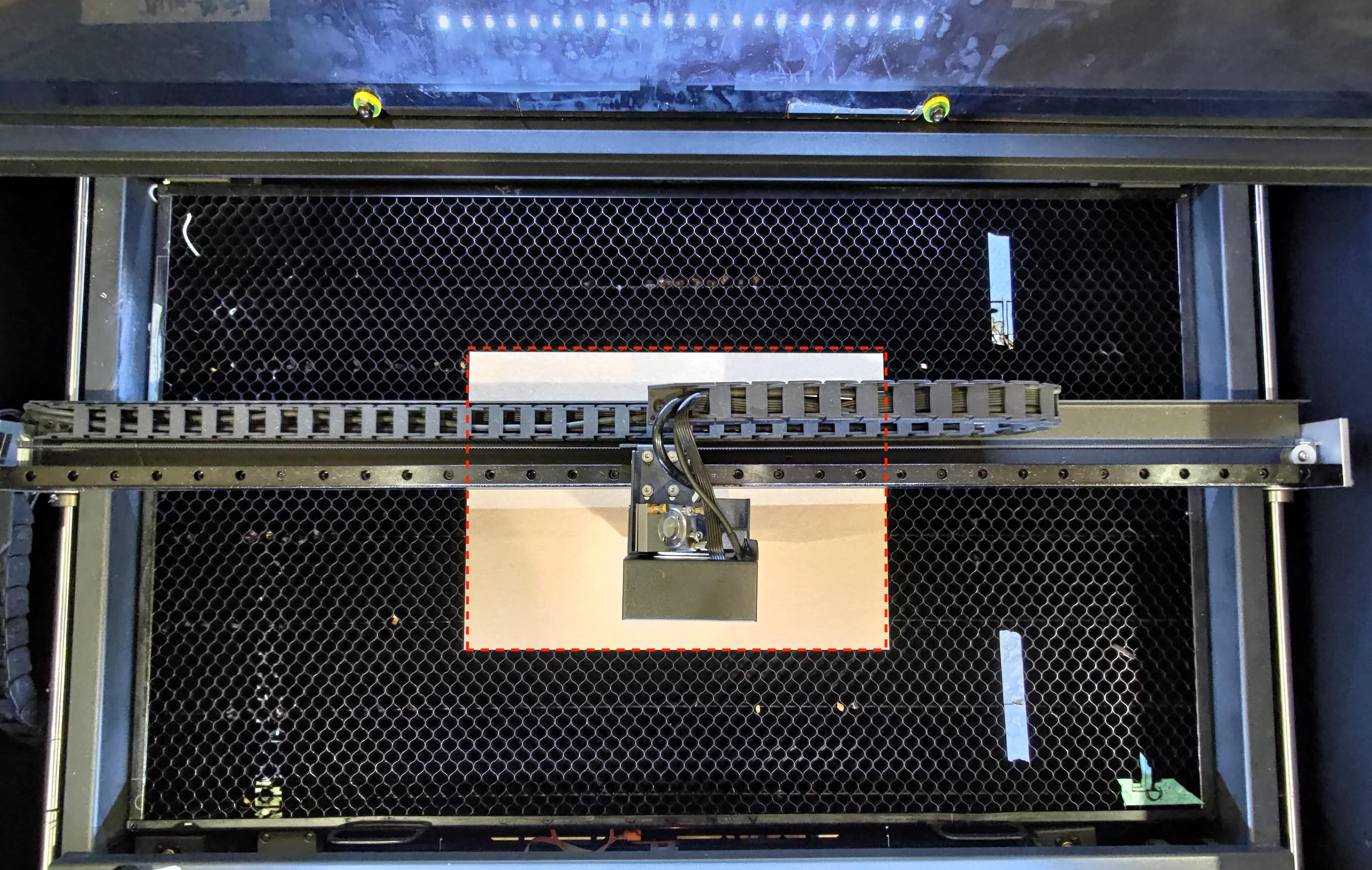

  • Posicione o material preparado (acrílico de 3mm ou MDF) no centro da mesa e certifique-se de ajustar o foco.

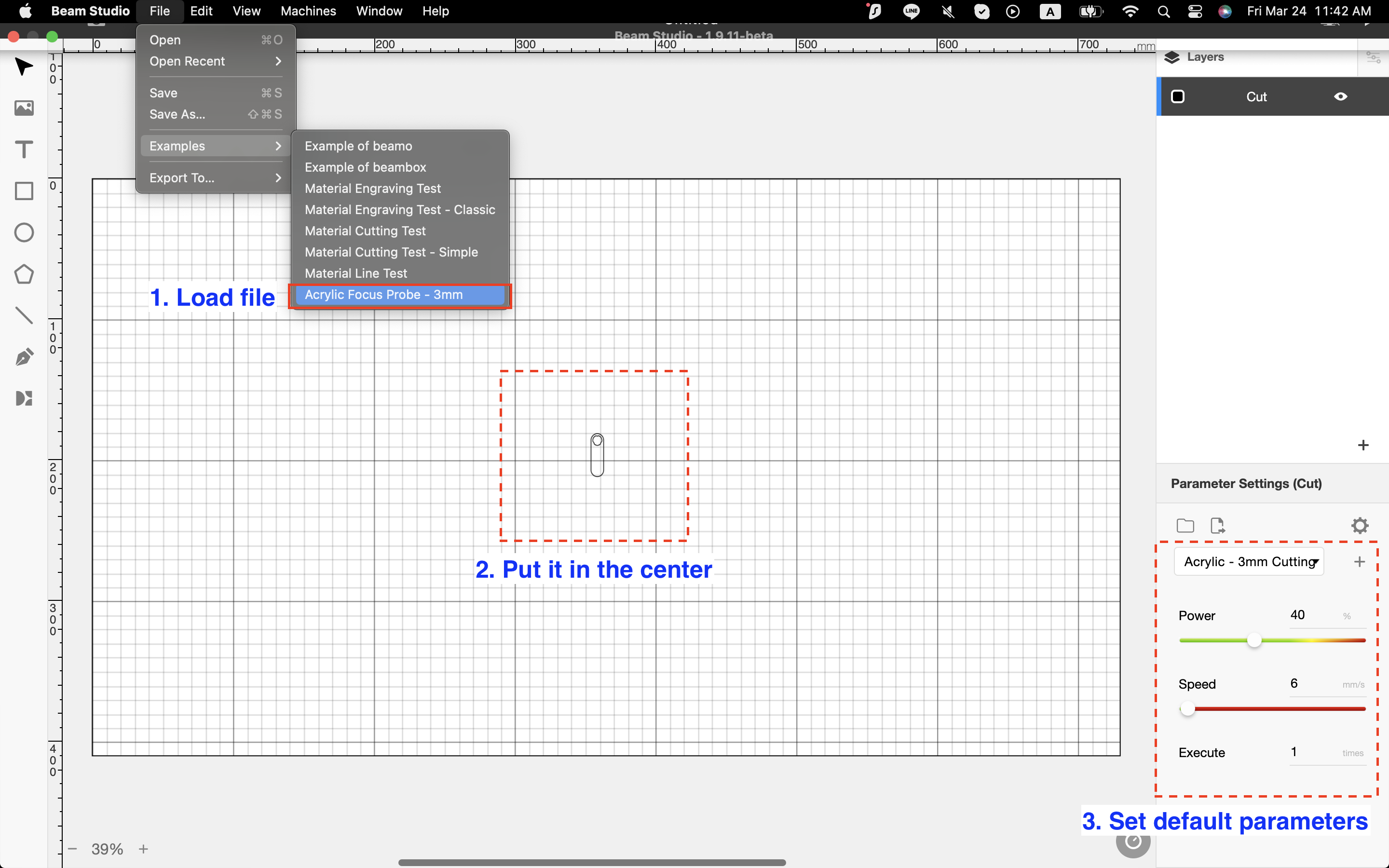

  • Corte o arquivo de exemplo no Beam Studio.
    Step


Determine o resultado e a próxima ação a ser tomada:



Etapa 2.1 - Restaurar Configurações de Fábrica

Às vezes, uma falha no firmware pode causar uma saída anormal do laser.
Para descartar a possibilidade de problemas no firmware, por favor, reinicie a máquina.

  • Restaure as configurações de fábrica da máquina.

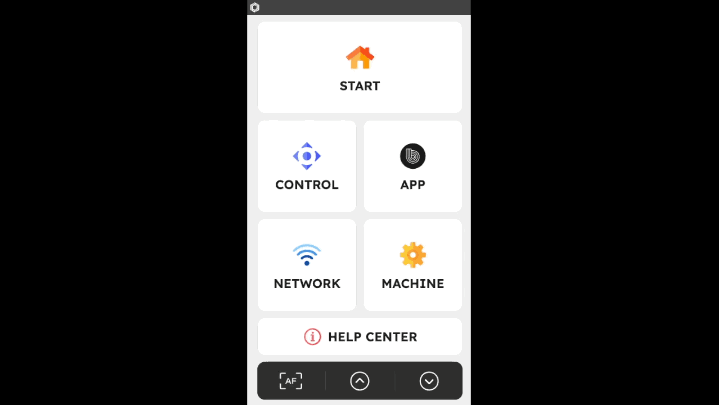

    (Página Principal > Máquina > Próxima página > Restaurar Configurações de Fábrica > Sim)


  • Após a restauração, por favor, corte o arquivo de exemplo novamente, como na Etapa 2.



Determine o resultado e a próxima ação a ser tomada:

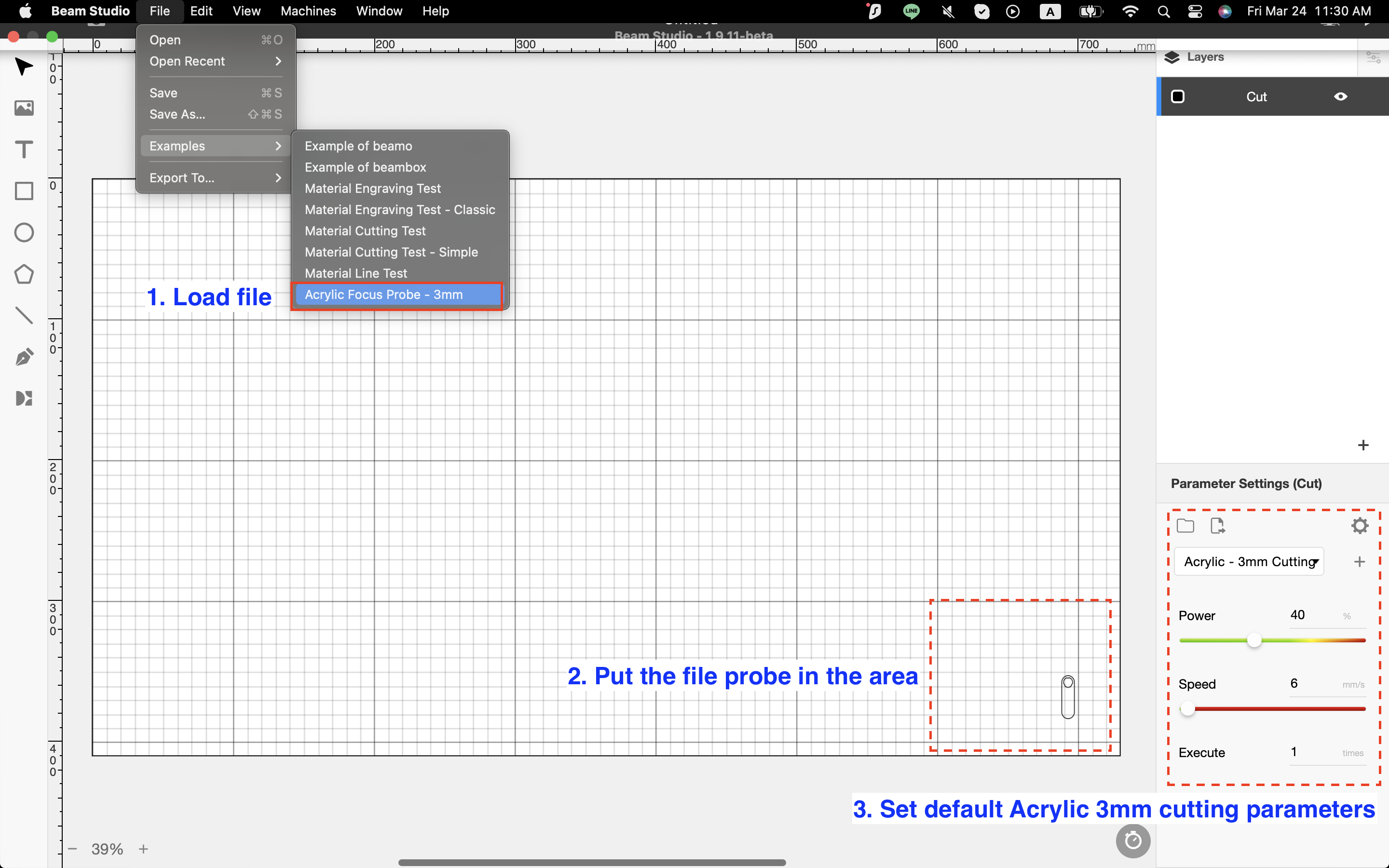

Etapa 3 - Teste de Corte no Canto Inferior Direito

Nesta etapa, vamos testar a capacidade de corte na área inferior direita da mesa.

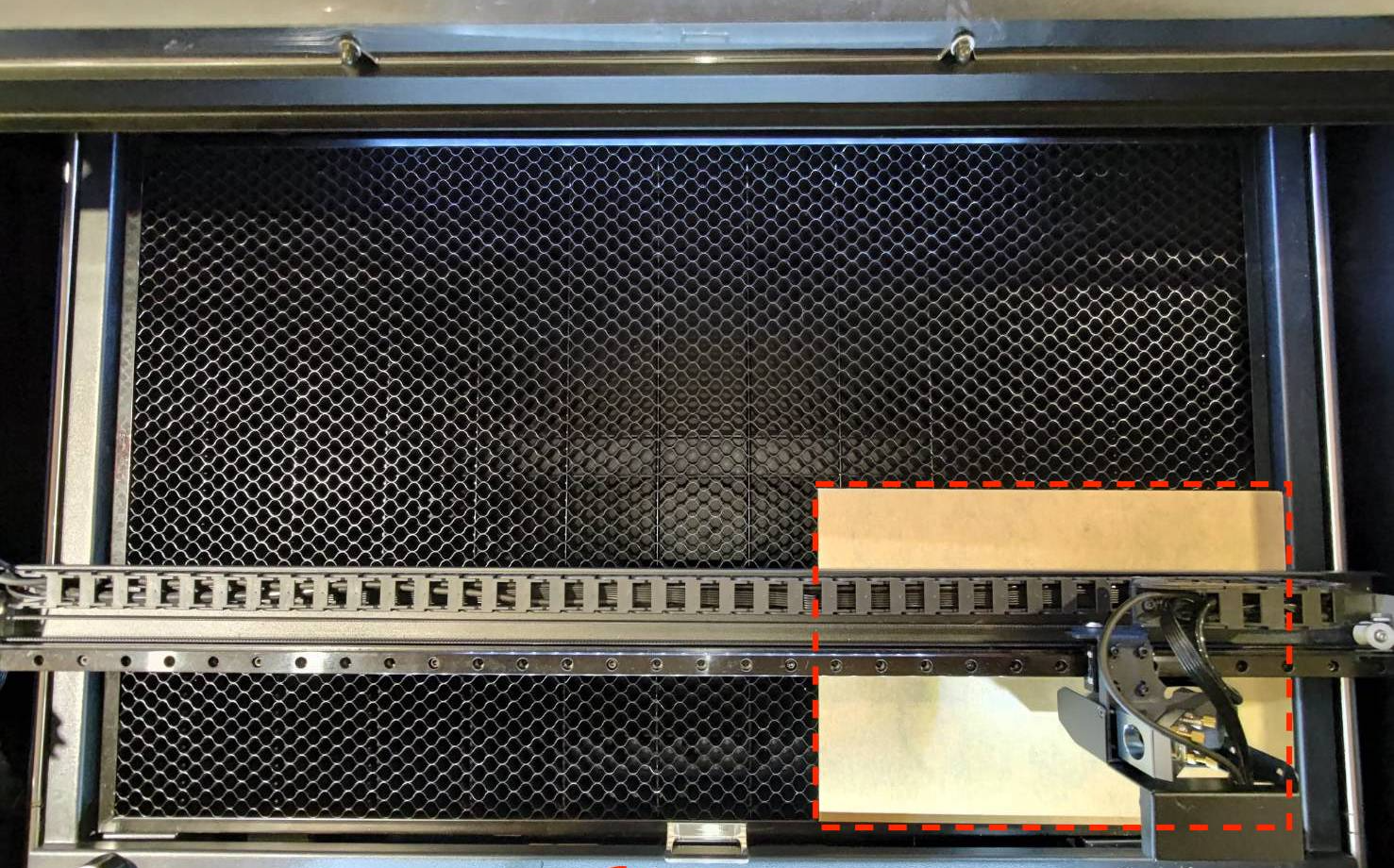

  • Posicione o material preparado (acrílico de 3mm ou madeira) na área inferior direita da mesa e certifique-se de ajustar o foco.


  • Corte o arquivo de exemplo no Beam Studio.
    Step


Determine o resultado e a próxima ação a ser tomada:

  • Sim, é possível cortar na área inferior direita >> A máquina é considerada sem problemas >> O problema pode estar relacionado ao material. Personalize seus próprios parâmetros. (Aumente a potência, reduza a velocidade ou execute mais vezes)



Etapa 4 - Teste do Sensor da Porta

Se um sensor da porta não for sensível ou os ímãs não forem fortes o suficiente para ativar completamente o sensor, a saída do laser será afetada, ficando mais fraca. Nesta etapa, usaremos dois ímãs nos sensores da porta para garantir que sejam totalmente ativados.

  • Por motivos de segurança, configure a potência para x0,01 para garantir que não haja pulsos durante o teste.

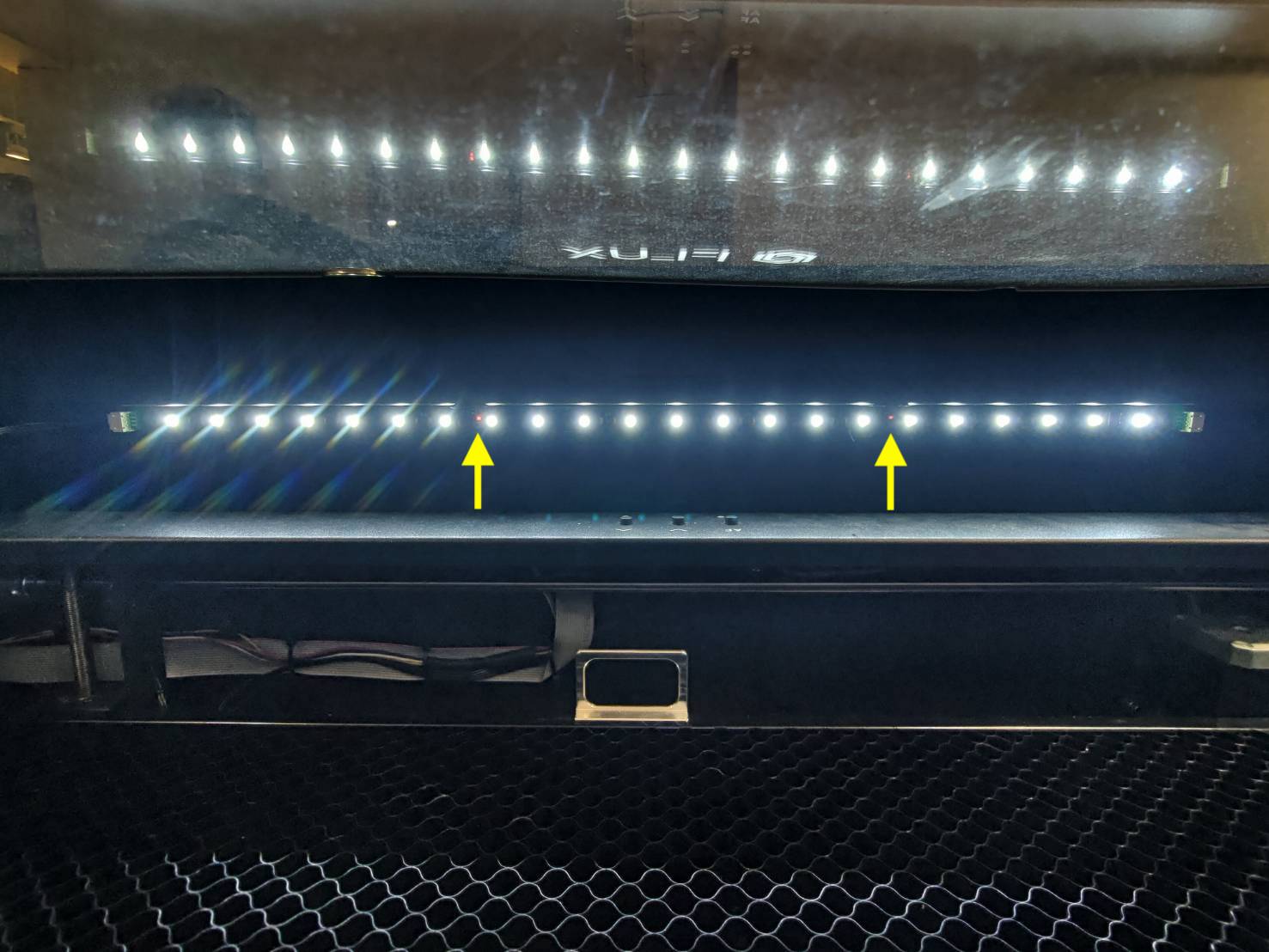

  • O sensor da porta está embutido nas luzes LED do chassi. Assista ao vídeo abaixo para localizá-lo.

    Step

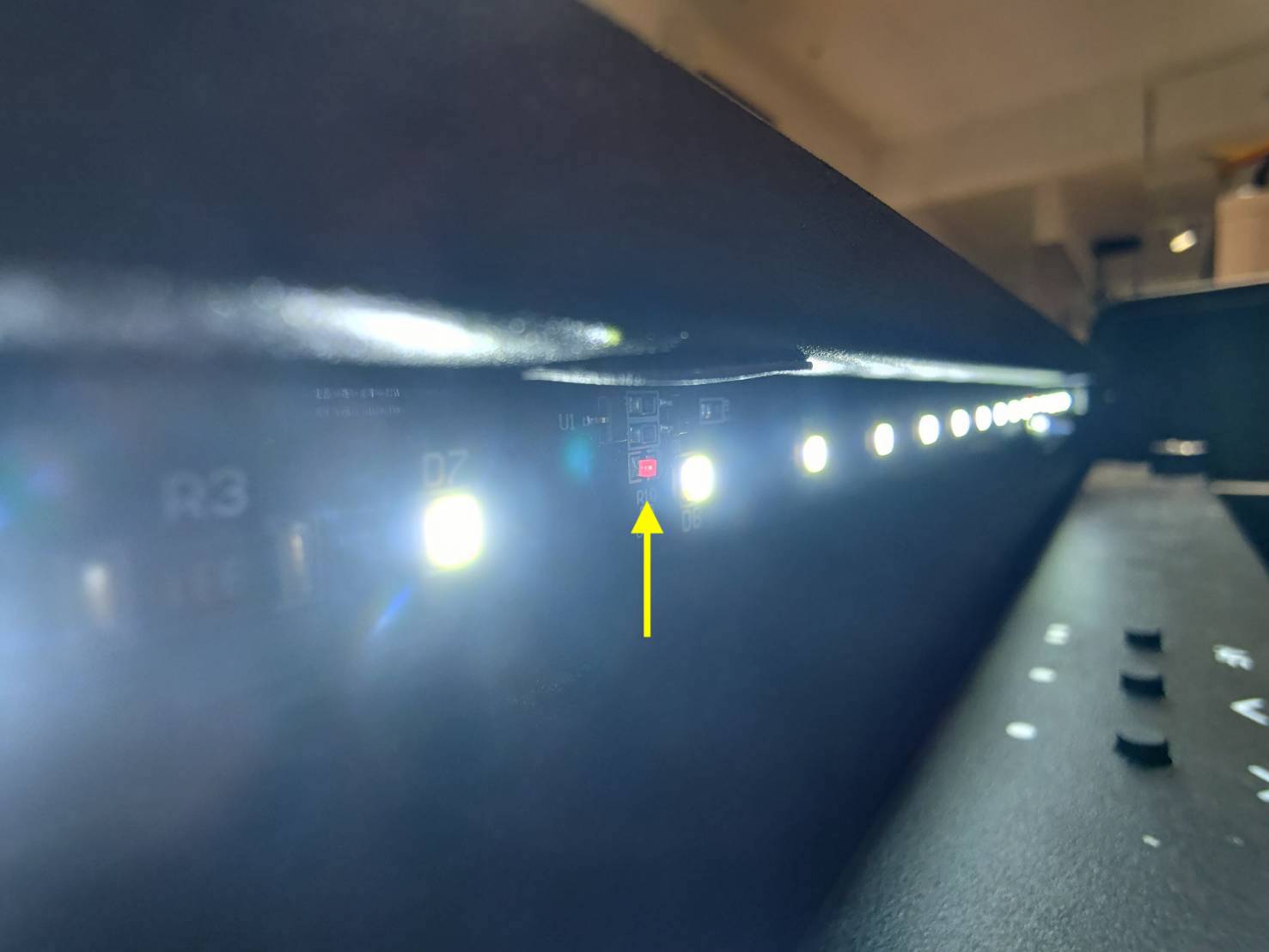

  • O sensor da porta terá duas luzes LED vermelhas que estarão sempre ACESAS.
    Step
    Step

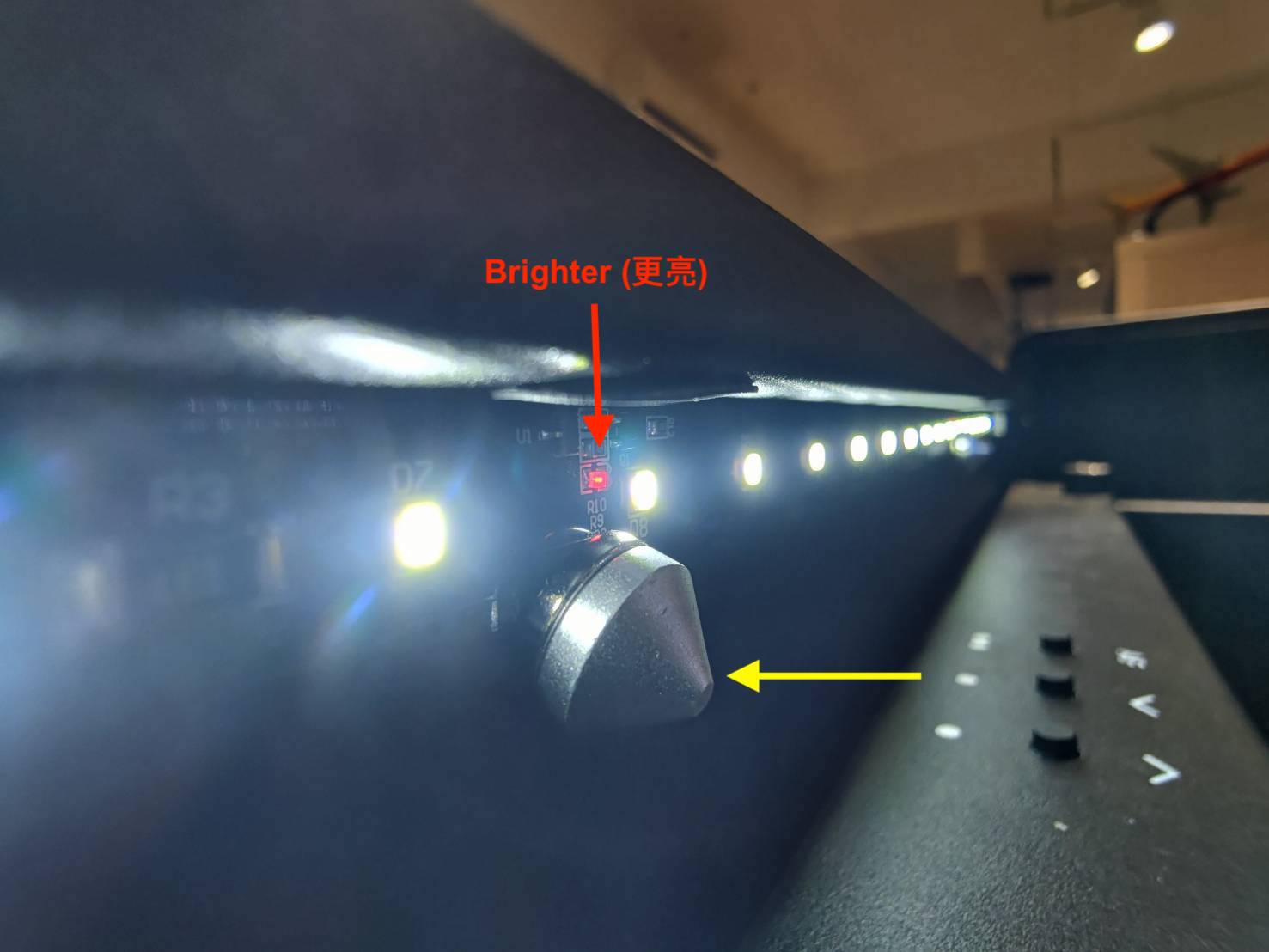

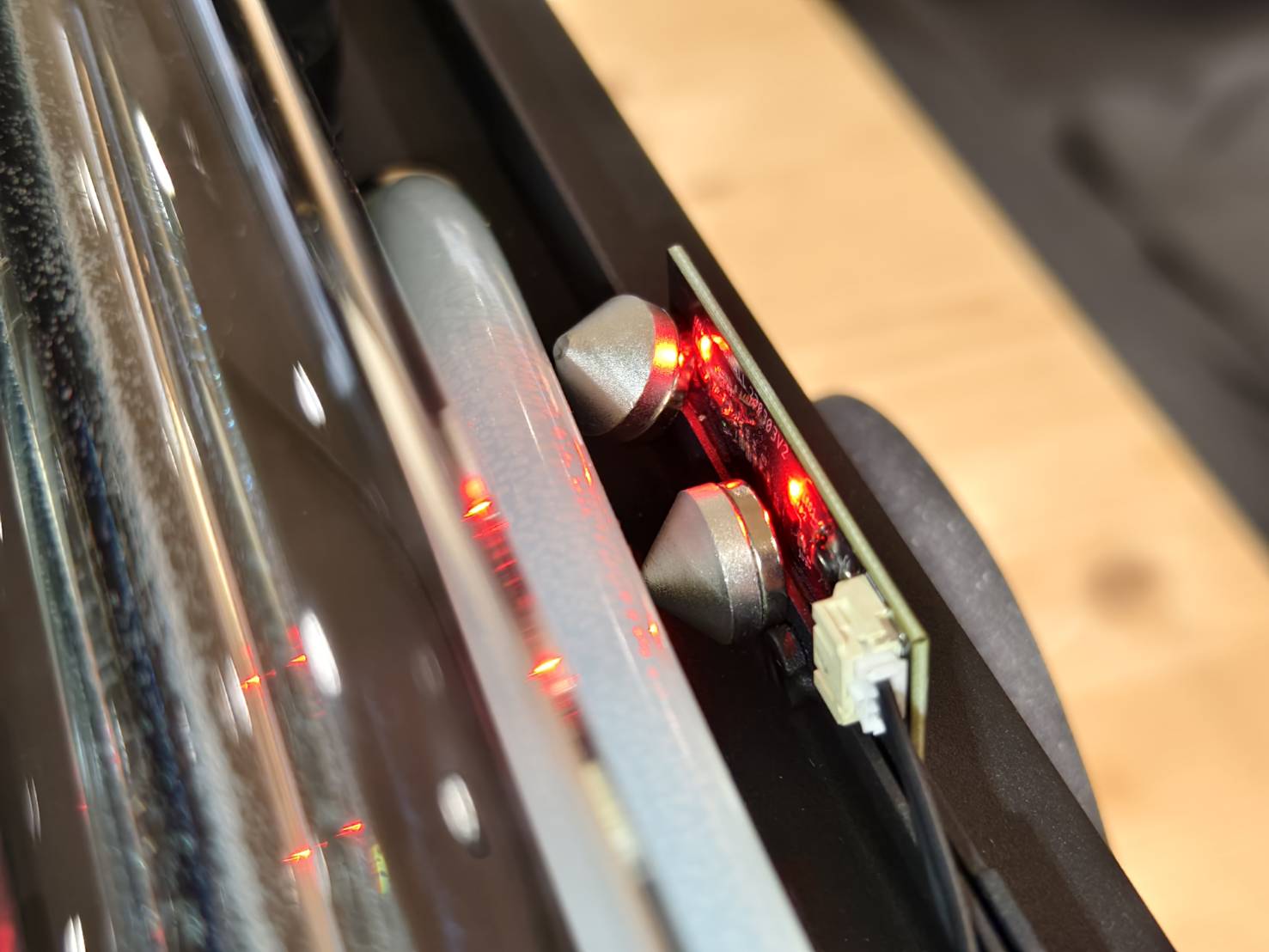

  • Posicione os ímãs próximos às duas luzes LED. A luz deve ficar "mais intensa" ao detectar um ímã. Quando ambos os LEDs detectarem ímãs simultaneamente, um sinal de porta fechada será enviado ao sistema e o ícone no painel será alterado.

    Step

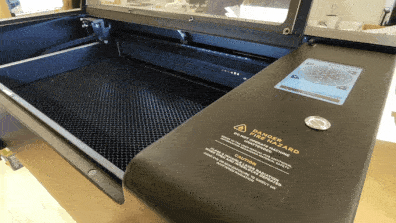

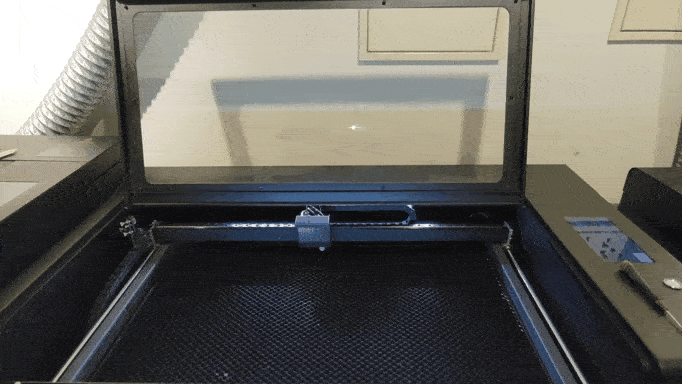

  • Após posicionar os ímãs, feche a porta.
    Step

  • Retorne a configuração de potência para 100%.


  • Execute a mesma tarefa e observe o resultado.
    • Se falhou no centro anteriormente, teste novamente o centro.
    • Se falhou na área inferior direita anteriormente, teste novamente essa área.

  • Após executar a tarefa, desligue a máquina e remova os ímãs.



Determine o resultado e a próxima ação a ser tomada:



Etapa 4.1 - Verificação do Sensor da Tampa Traseira

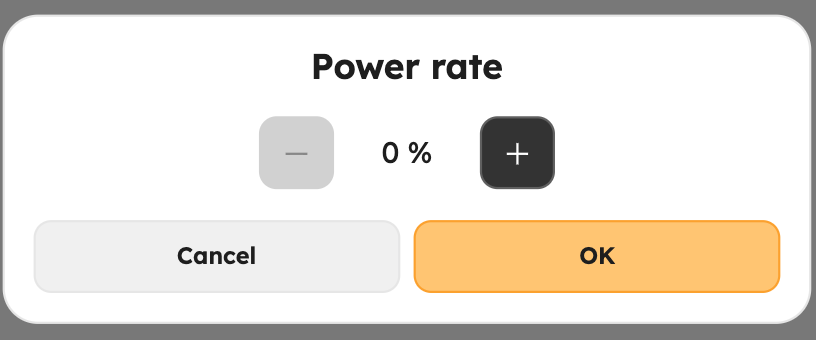

  • Por favor, ajuste a potência para 0% por motivos de segurança, garantindo que não haja pulsos durante o teste.

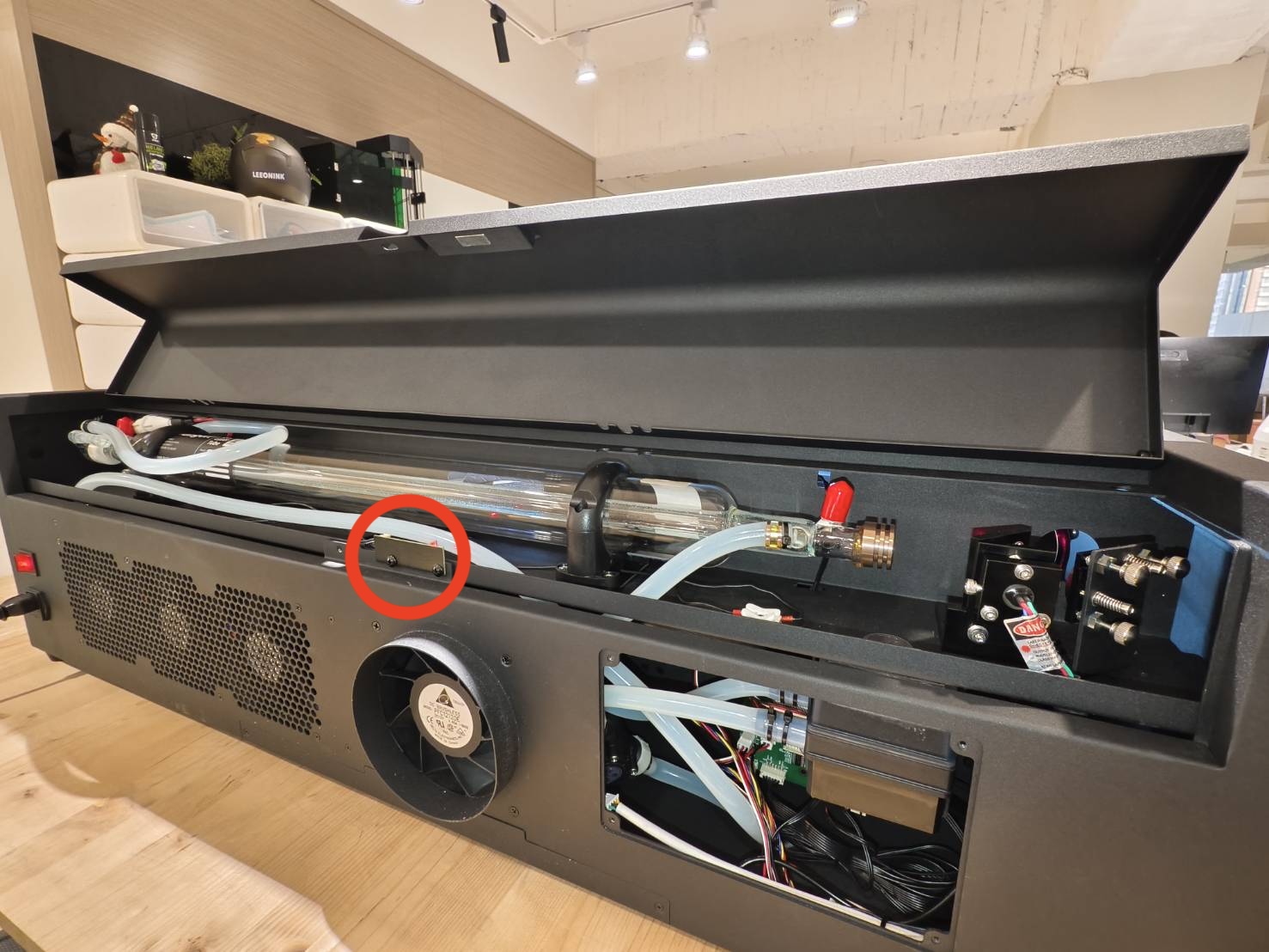

  • Abra a tampa traseira para localizar o sensor da tampa traseira.

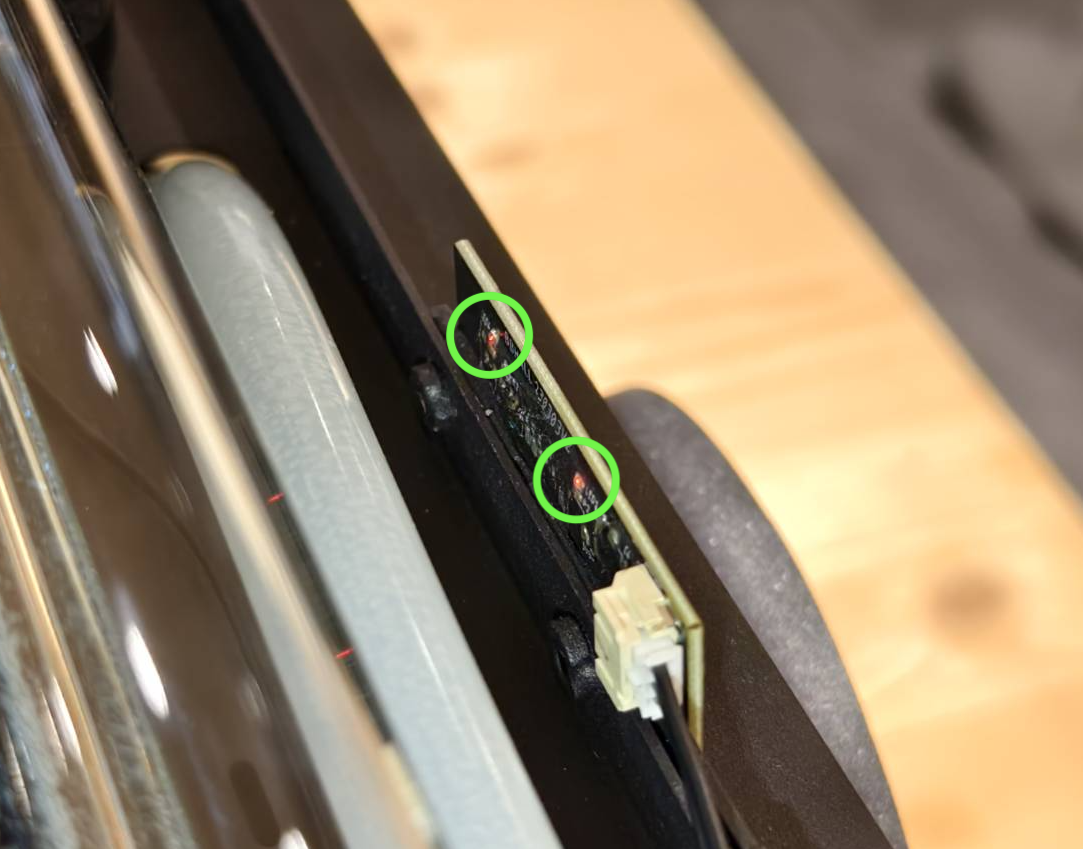

  • O sensor da tampa traseira terá duas luzes LED vermelhas, que estarão sempre ACESAS.


  • Posicione dois ímãs externos próximos às duas luzes LED. A luz deve ficar "mais intensa" quando detectar um ímã. Quando ambos os LEDs detectarem ímãs simultaneamente, um sinal de porta fechada será enviado ao sistema, e o ícone no painel será alterado.
  • Após posicionar os ímãs, feche a tampa traseira.
  • Retorne a configuração de potência para 100%.
  • Execute a mesma tarefa e observe o resultado.
    • Se falhou no centro anteriormente, teste novamente o centro.
    • Se falhou na área inferior direita anteriormente, teste novamente essa área.

  • Após executar a tarefa, desligue a máquina e remova os ímãs.

Determine o resultado e a próxima ação a ser tomada:



Etapa 5 - Verifique o valor da curva de potência

A saída do laser pode ser afetada pela configuração da curva de potência.

  •  Por favor, consulte o link abaixo para configurar a curva de potência para 25/100.
    (O valor baixo/esquerdo não precisa ser alterado.)
    Ajuste da Curva de Potência
  • Pule esta etapa para Etapa 6 se o valor alto/direito já for 25/100.
  • Execute a mesma tarefa e observe o resultado.
    • Se falhou no centro anteriormente, teste novamente o centro.
    • Se falhou na área inferior direita anteriormente, teste novamente essa área.



Determine o resultado e a próxima ação a ser tomada:
  • Sim, agora é possível cortar na área inferior direita ou no centro >> Problema resolvido
    (O tubo laser pode estar ligeiramente inclinado.)
    (Se seus outros materiais ainda não puderem ser cortados, personalize seus próprios parâmetros. Aumente a potência, reduza a velocidade ou execute mais passadas)



Etapa 6 - Aumente a potência e reduza a velocidade

Para identificar o problema, vamos verificar se aumentar a potência e reduzir a velocidade pode melhorar o resultado do corte.

  • Beam Studio:
    Step


  • Aumente a potência padrão em 20%.
    (Se o padrão for 15%, então 15% + 20% = 35% será configurado)

  • Reduza a velocidade padrão pela metade.
    (Se o padrão for 300mm/s, então 300mm/s * 0,5 = 150mm/s será configurado)

  • Execute a mesma tarefa e observe o resultado.
    • Se falhou no centro anteriormente, teste novamente o centro.
    • Se falhou na área inferior direita anteriormente, teste novamente essa área.



Determine o resultado e a próxima ação a ser tomada:
  • Não, ainda não é possível cortar na área inferior direita ou no centro >> Tire uma foto do resultado falho >> Vá para Etapa 7 - Informe ao revendedor local ou ao Suporte FLUX
    • Possível causa:
      1. Degradação do tubo laser
      2. A fonte de alimentação do laser está com problema
      3. A placa principal está com problema
      4. O cabo de controle do laser está com problema
      5. O sensor da porta está apresentando um problema



Etapa 7 - Reporte ao revendedor local ou ao Suporte FLUX:

As informações coletadas, como fotos ou vídeos que mostram o problema da sua máquina neste artigo, serão necessárias para compartilhamento com o revendedor ou com o Suporte FLUX.
