2-4 Calibração da Câmera do Promark

Além da função de visualização infravermelha, o Promark também suporta o alinhamento por câmera. Siga prioritariamente as etapas abaixo para realizar a calibração da câmera antes de usar o recurso de alinhamento por câmera.

Etapa 1 - Posicione o Padrão de Tabuleiro de Xadrez

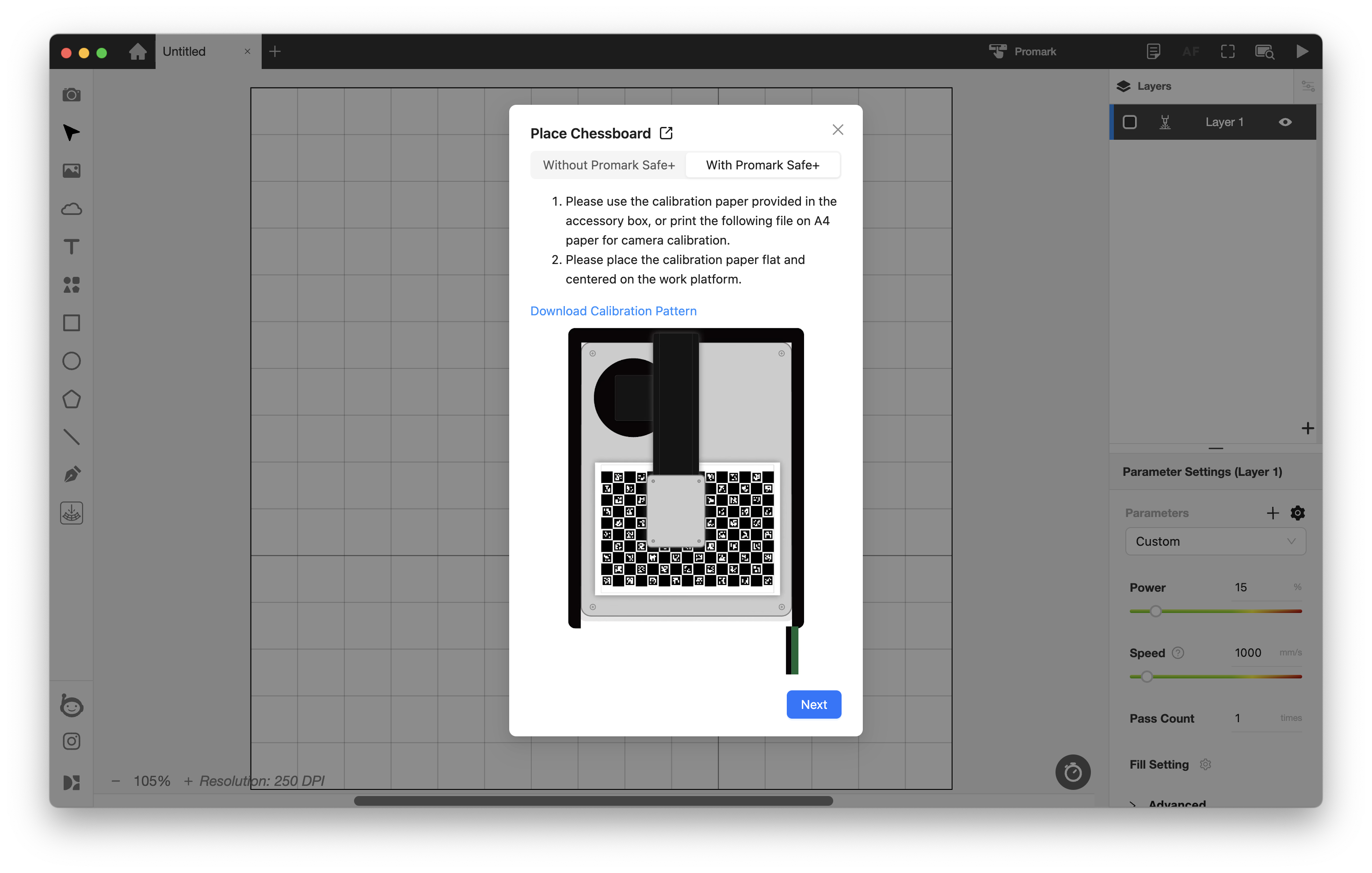

1-1. Coloque o papel xadrez preto e branco da caixa de acessórios no centro da plataforma de trabalho, garantindo que o papel esteja completamente plano, sem levantamentos, rugas ou marcas.

⚠︎ Se o seu papel com padrão de tabuleiro de xadrez estiver perdido ou danificado, você pode baixá-lo na janela de calibração da câmera ou imprimir este arquivo de tabuleiro de xadrez usando uma impressora.
Certifique-se de que a escala de impressão esteja configurada em 100%.

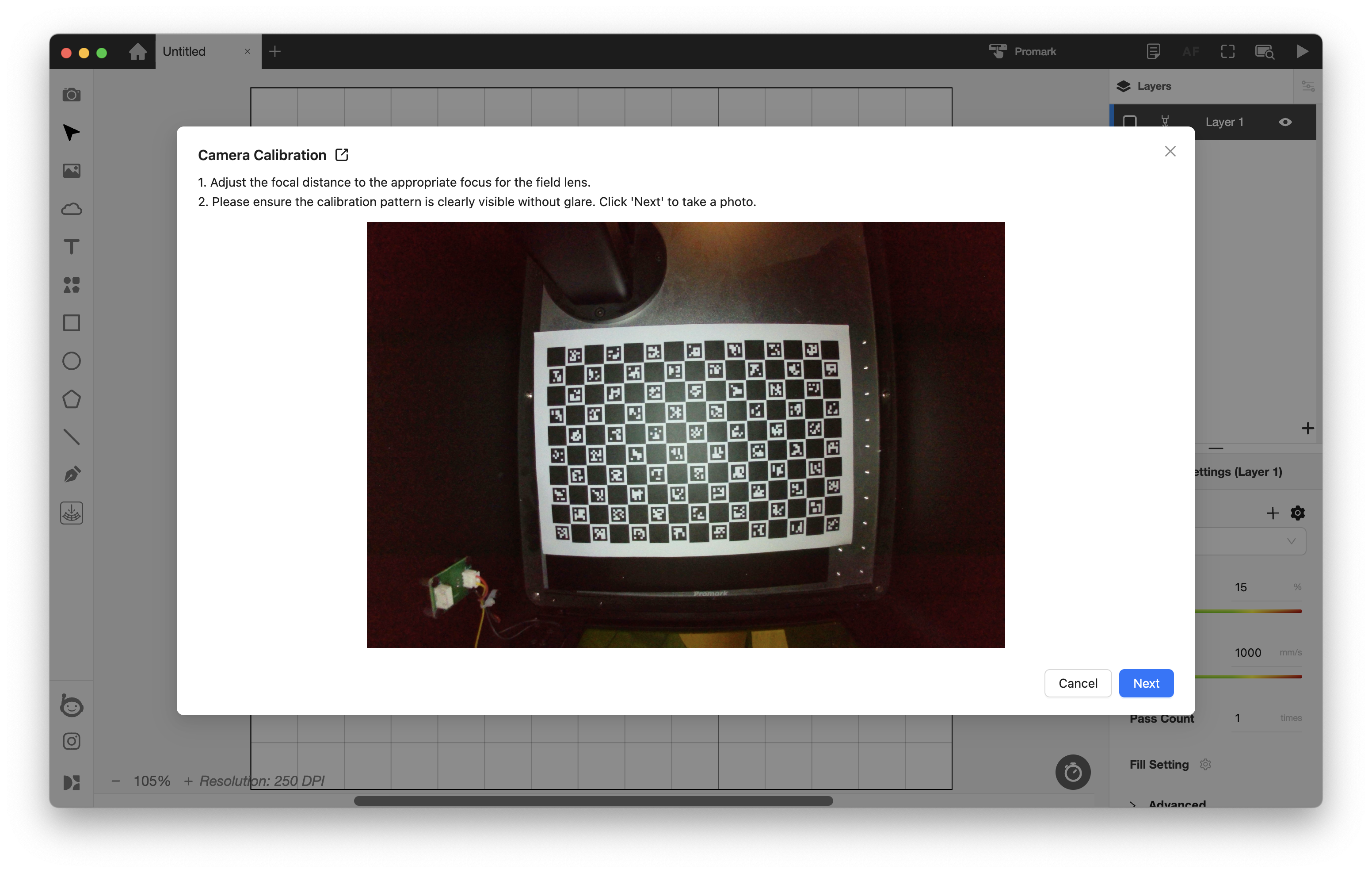

1-2. Ajuste o foco para a distância focal apropriada da lente. (Nota: É normal que a área exibida do tabuleiro de xadrez pareça menor em uma distância focal de 220mm.)

1-3. Certifique-se de que não haja reflexos no tabuleiro de xadrez e que cada quadrado esteja claramente visível. Clique em "Avançar" para prosseguir com a captura da imagem.

• Se um erro for exibido após tirar a foto, significa que o padrão xadrez não foi reconhecido adequadamente. Verifique se o papel xadrez está posicionado corretamente, certifique-se de que não há fonte de luz reflexiva próxima e verifique se o papel está plano.

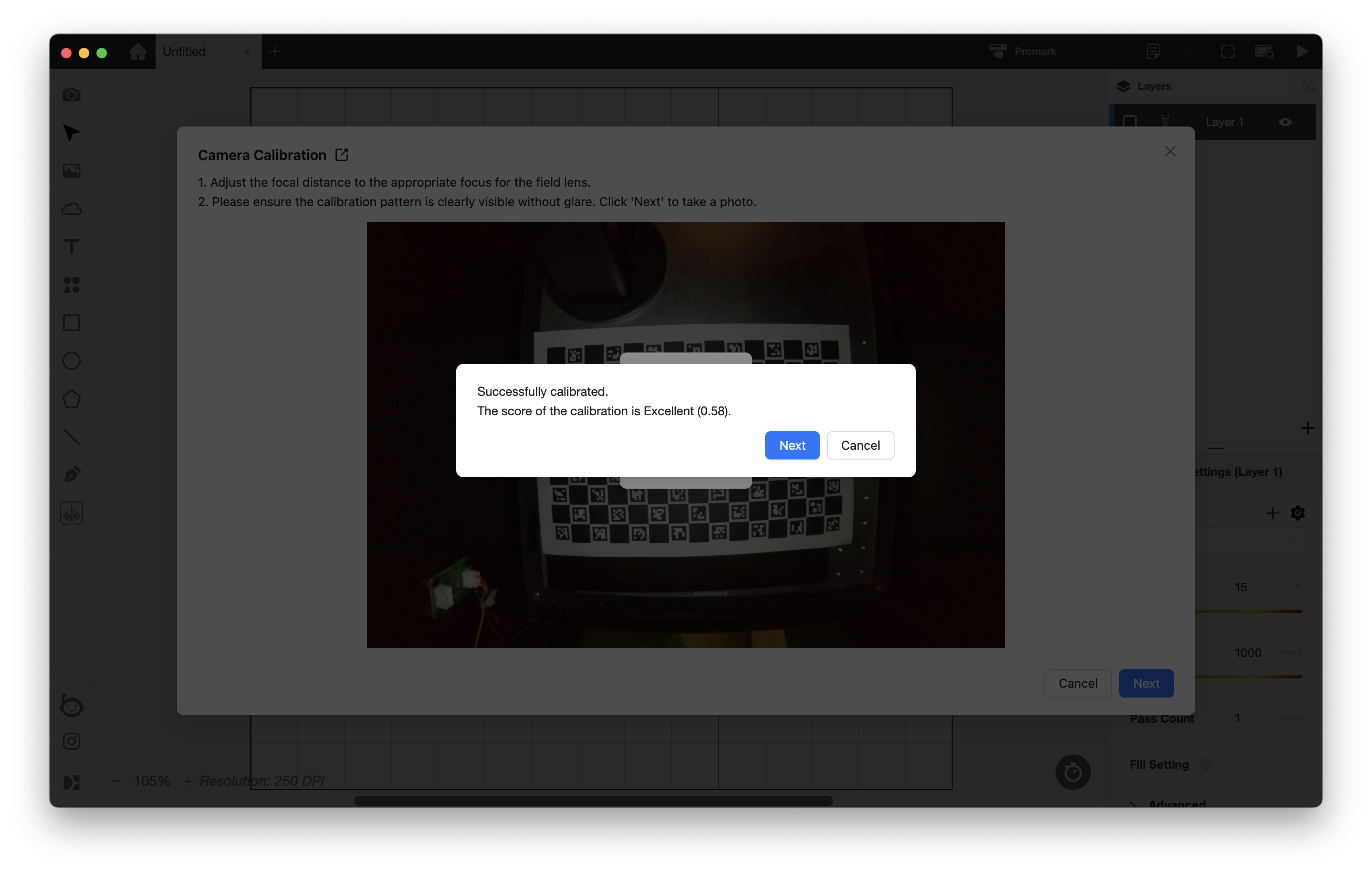

• Após capturar o tabuleiro de xadrez, uma pontuação será exibida. Normalmente, a pontuação será "Excelente".

Etapa 2 - Desenho das Formas de Calibração

⚠︎ Se você estiver usando o Promark (Safety+), consulte este link para ativar a função de proteção da porta antes de iniciar o laser para sua segurança.

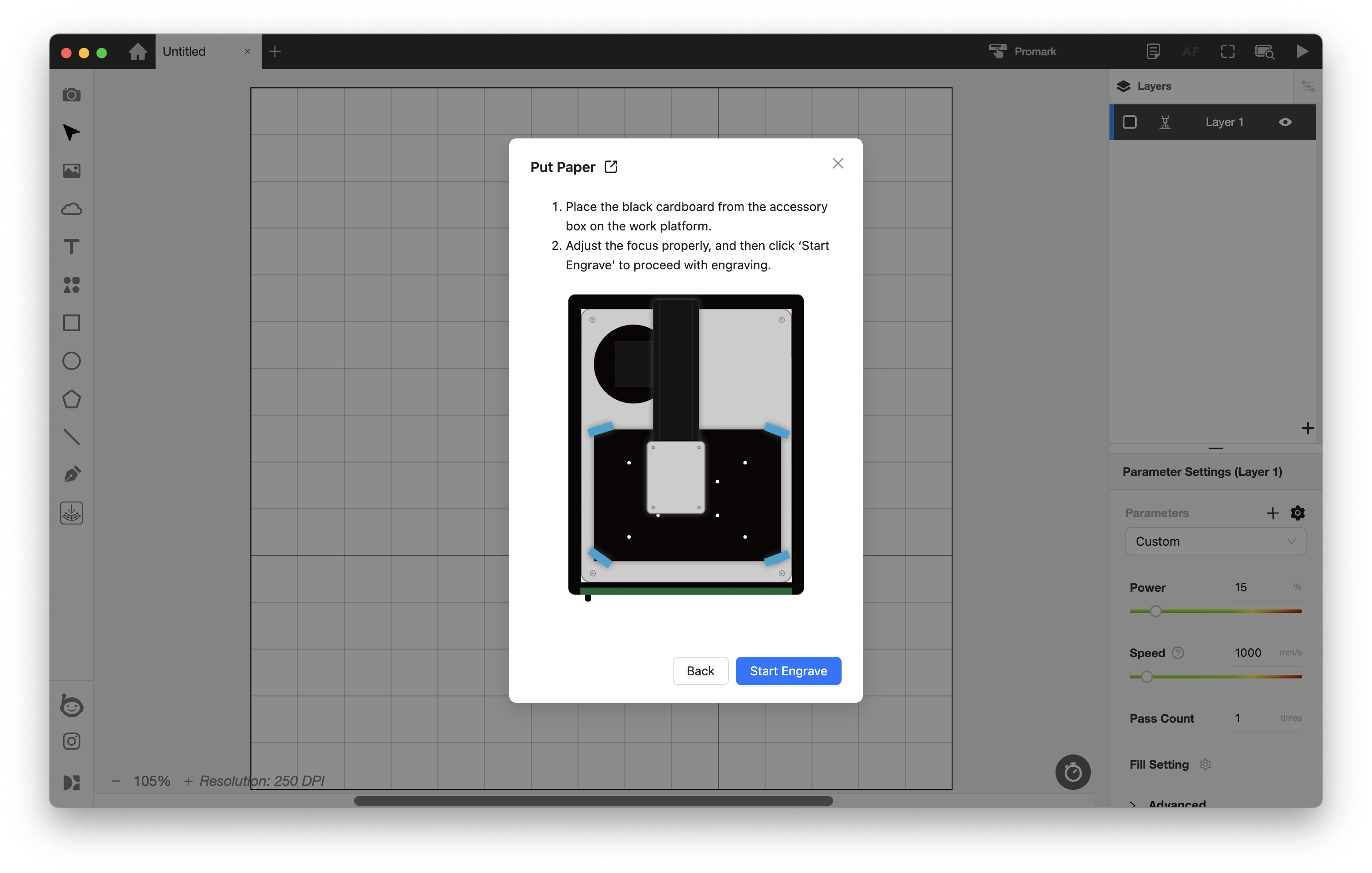

2-1. Coloque o papel cartão preto da caixa de acessórios sobre a plataforma de trabalho. Após reconfirmar o foco, execute a gravação do ponto de calibração.

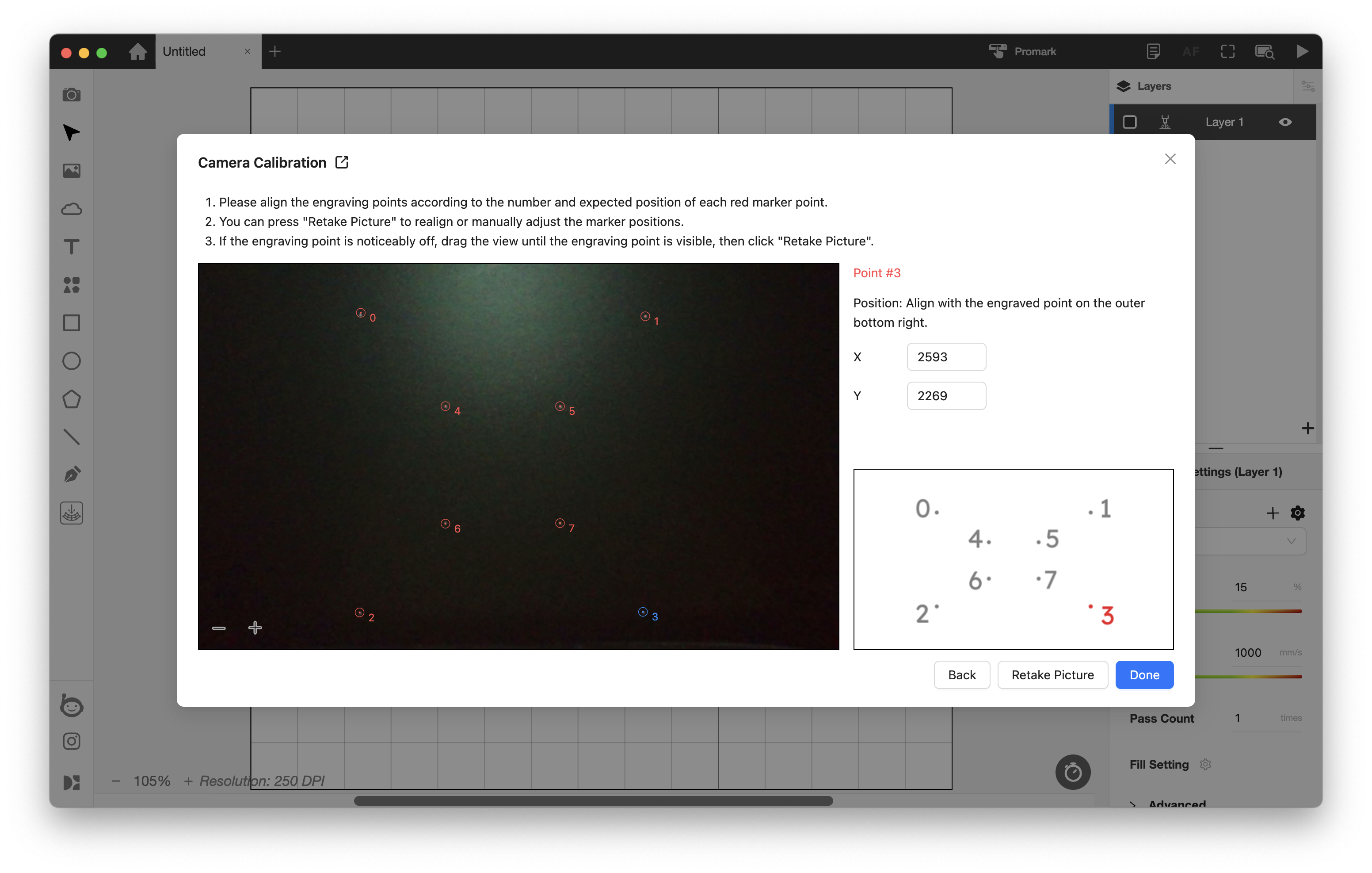

2-2. Após concluir a gravação dos pontos de calibração, verifique se os pontos de calibração se sobrepõem aos pontos vermelhos. Em seguida, selecione os oito pontos em ordem e verifique se a sequência de calibração exibida à direita corresponde ao exemplo mostrado abaixo.

2-3. Se as posições dos oito pontos na foto estiverem claramente incorretas ou desalinhadas, tente remover quaisquer obstruções ao redor e certifique-se de que não haja reflexos perceptíveis de fontes de luz próximas. Clique em "Tirar Nova Foto" até que os oito pontos sejam identificados corretamente. A calibração será concluída assim que esta etapa for finalizada.
