2-1 Montagem e Inicialização (Promark)

Obrigado por escolher os produtos FLUX.

Antes de desembalar o Promark, certifique-se de ler as Normas de segurança.

Os capítulos seguintes (2-1 a 2-4) fornecem um guia para montagem e operação da sua máquina.

1. O que vem na caixa?

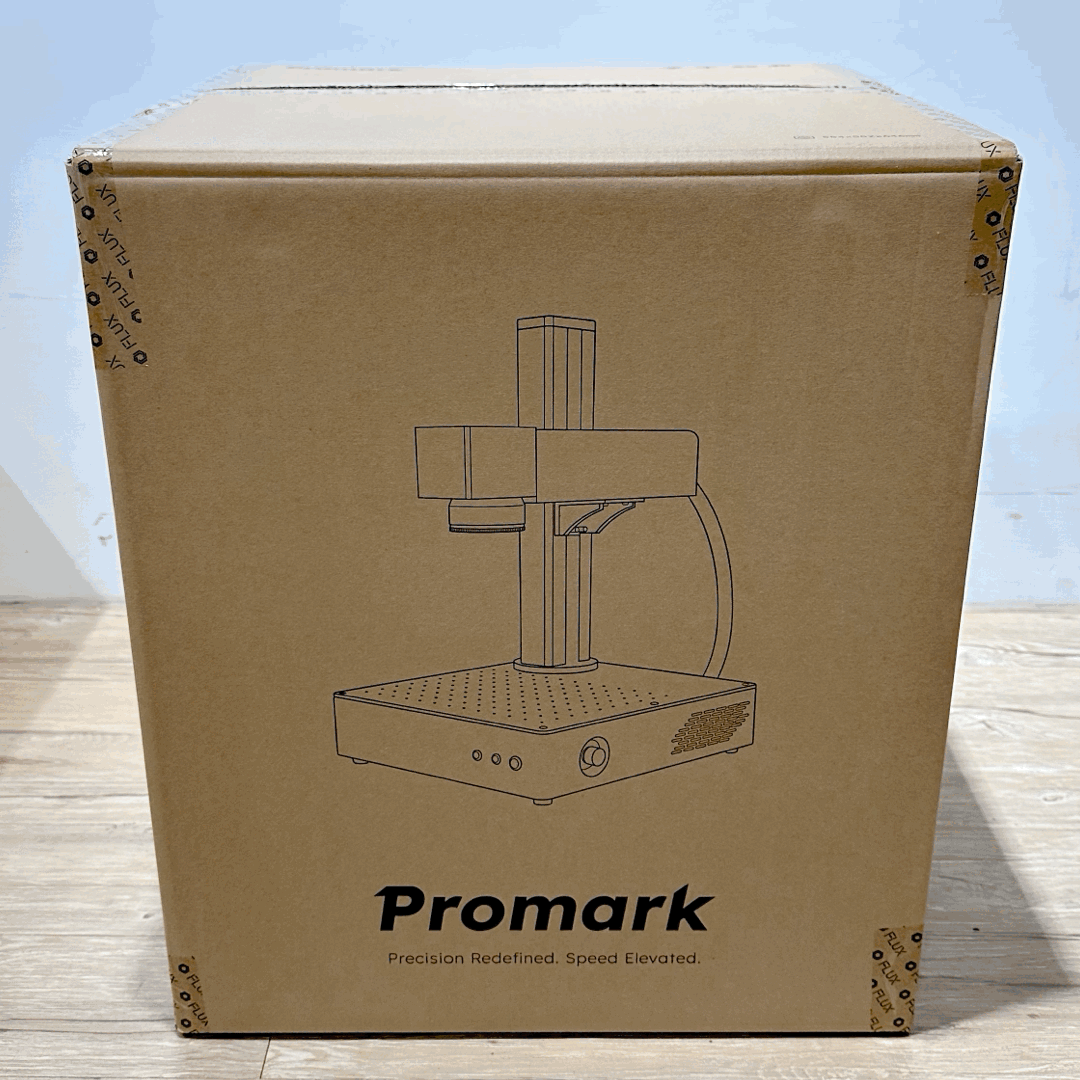

a. Abra a caixa no chão e retire a caixa de acessórios e a máquina.
⚠︎ Nota: A fiação entre a unidade principal e o braço do galvanômetro não pode ser desconectada.

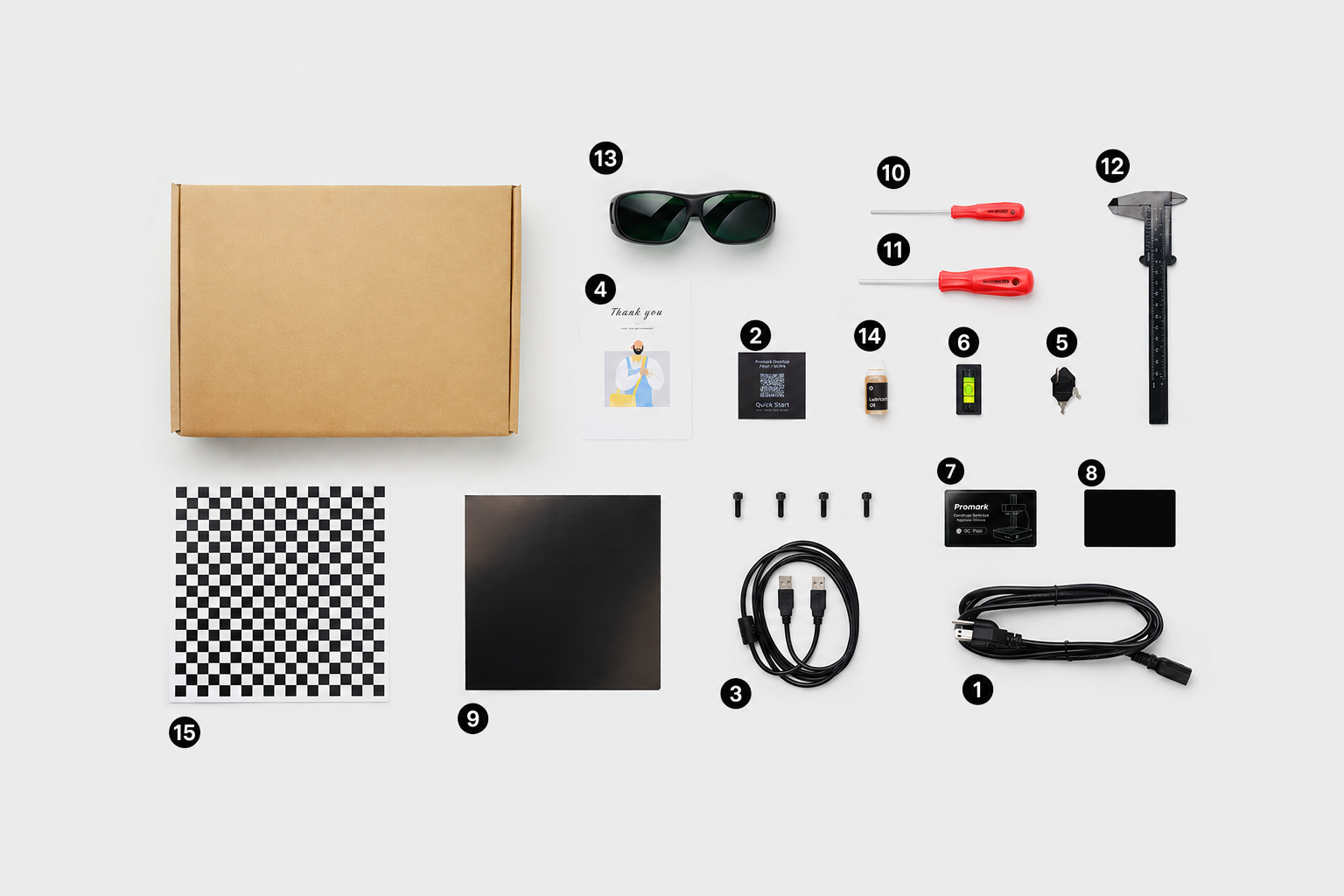

b. Retire os acessórios e verifique os itens dentro da caixa.

1. Cabo de alimentação
2. Cartão com QR Code de início rápido
3. Cabo USB-A para USB-A
4. Cabo USB-A para USB-B
5. Cartão de agradecimento
6. Chaves
7. Ferramenta de nivelamento
8. Cartão de teste de fábrica
9. Placa de alumínio preta
10. Papel de calibração da lente F-Theta
11. Chave M4
12. Chave M5
13. Paquímetro
14. Óculos de proteção laser OD6+ 1064nm
15. Óleo lubrificante
16. Placa de calibração quadriculada

2. Montagem

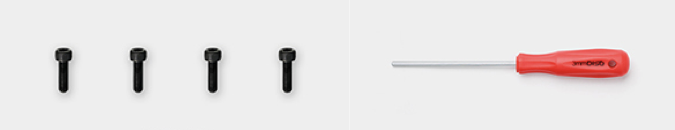

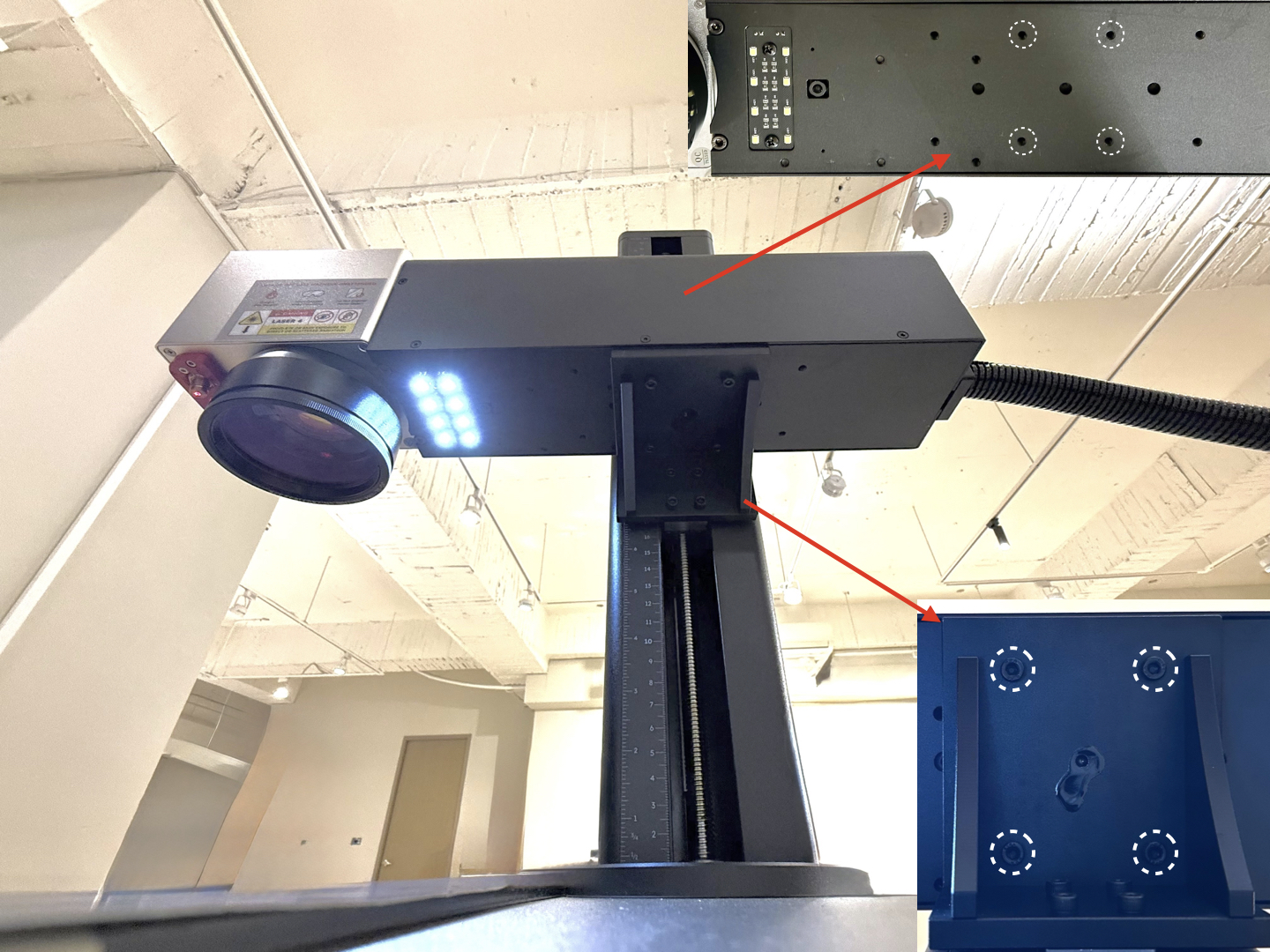

a. Instalação do braço do galvanômetro: Utilize a chave M4 e quatro parafusos para fixar o braço do galvanômetro na plataforma da coluna do eixo Z.

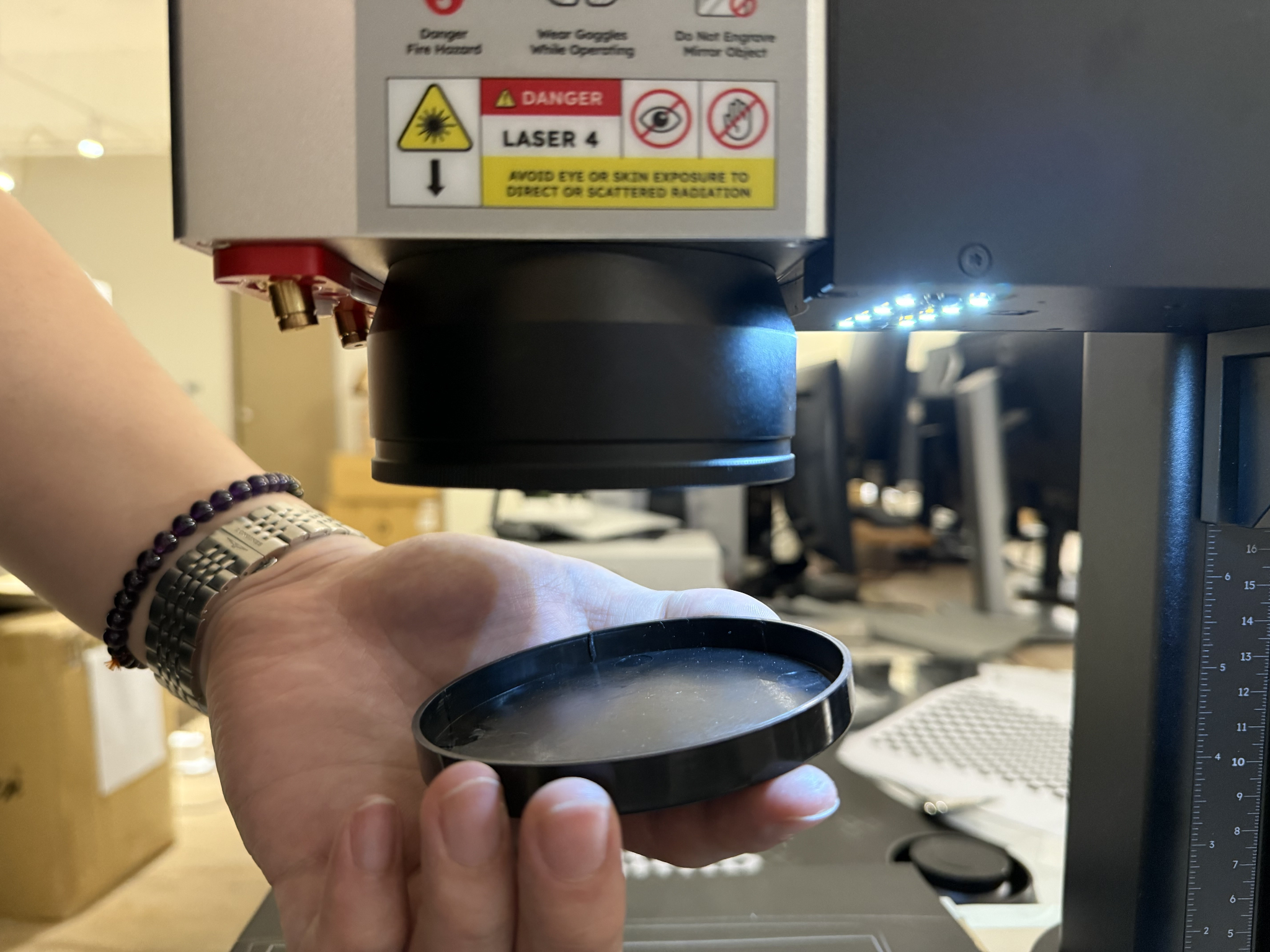

b. Remova a tampa da lente F-Theta e guarde-a na caixa de acessórios.

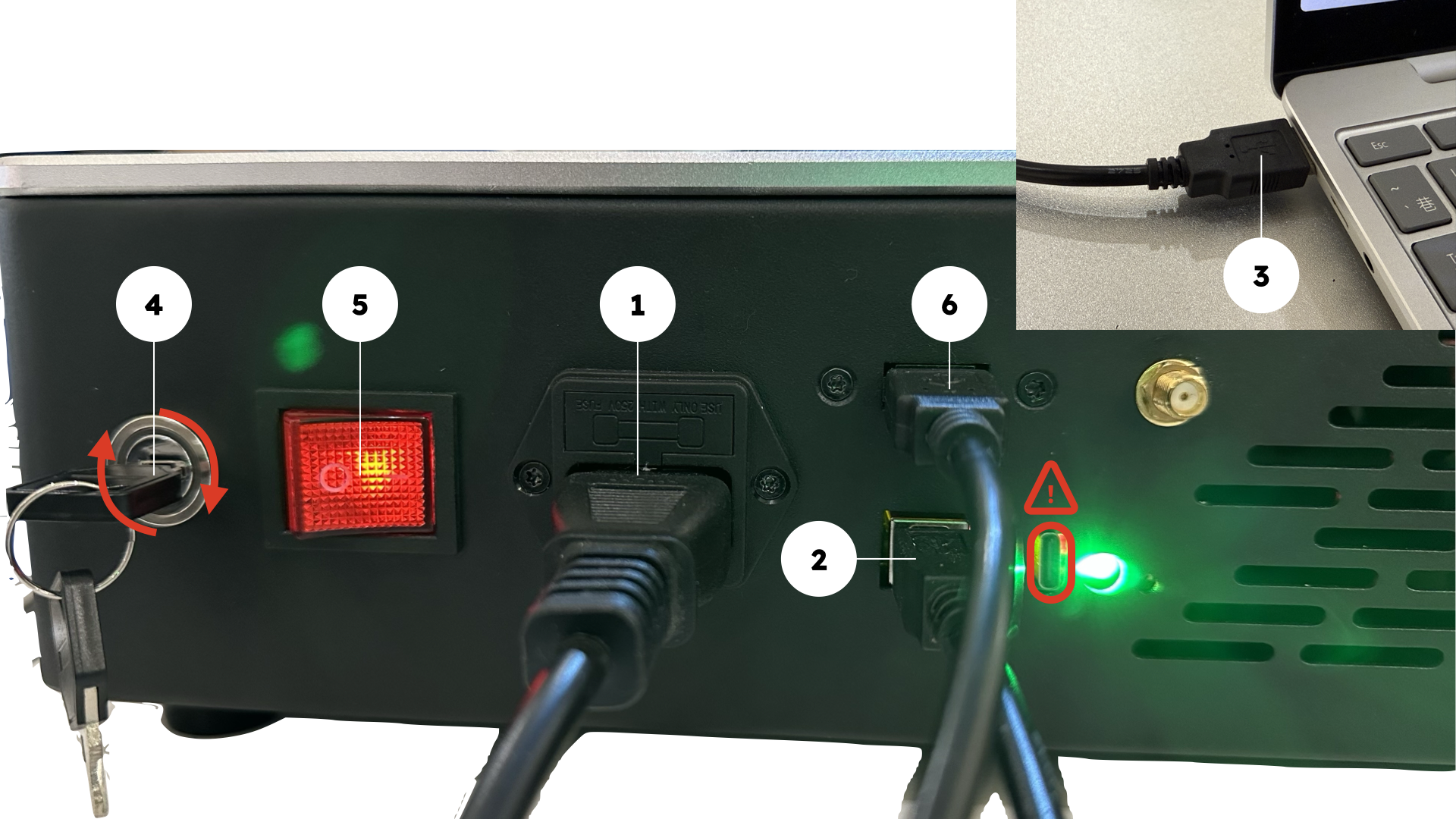

c. Inicialização:

⚠︎ Atenção: NÃO utilize a porta USB Tipo C. Isso pode danificar seu computador.

1. Conecte o cabo de alimentação.
2. Conecte a extremidade USB-B do cabo USB à máquina.
3. Conecte a extremidade USB-A do cabo USB ao computador.
4. Utilize a chave da caixa de acessórios e gire-a no sentido horário para desbloquear a máquina.
5. Pressione o interruptor basculante vermelho para ligar a máquina.
6. Cabo da câmera (Cabo USB-A para USB-A)

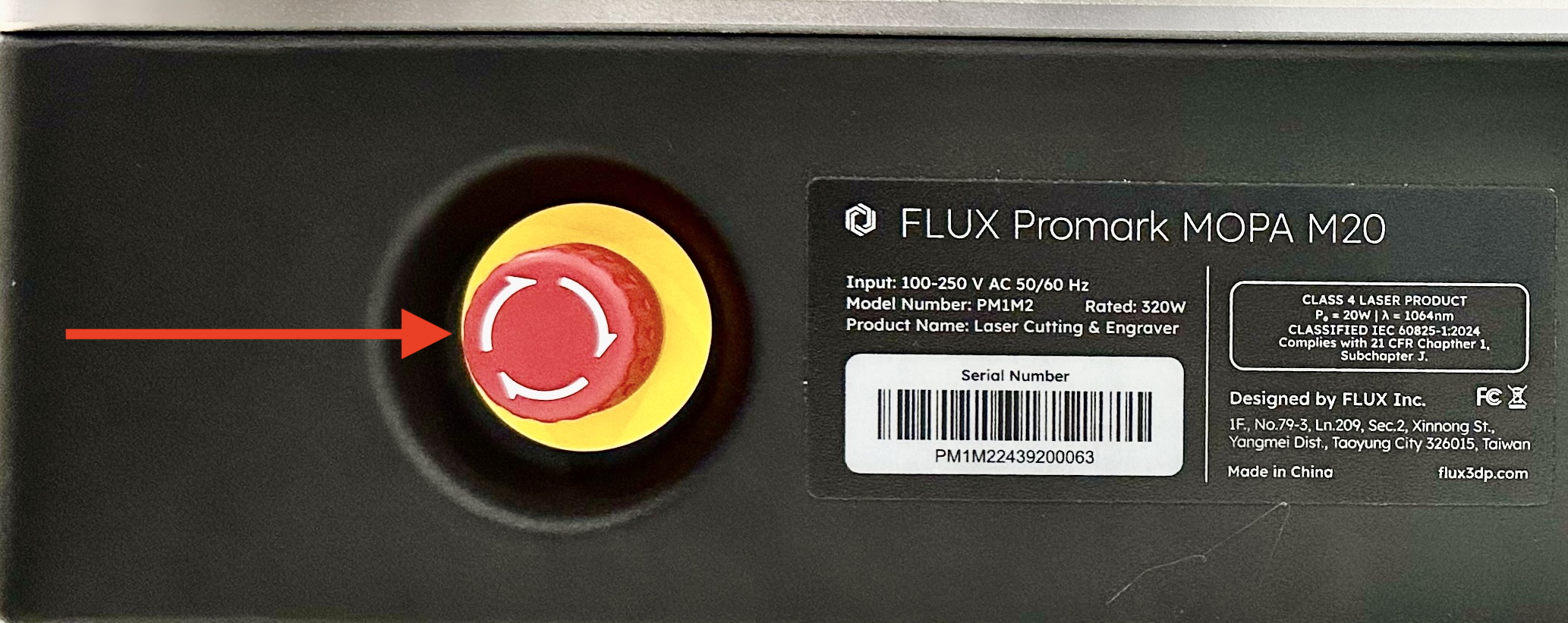

Se o interruptor basculante vermelho não responder ao ser ligado, verifique se o botão de parada de emergência no lado direito do painel de controle da máquina está ativado. Se estiver, gire-o no sentido horário em direção à seta branca para liberá-lo.

Próximo passo: Instalação e ativação do software
