2-1 Montagem e Inicialização (Versão Safe+ com Porta Manual)

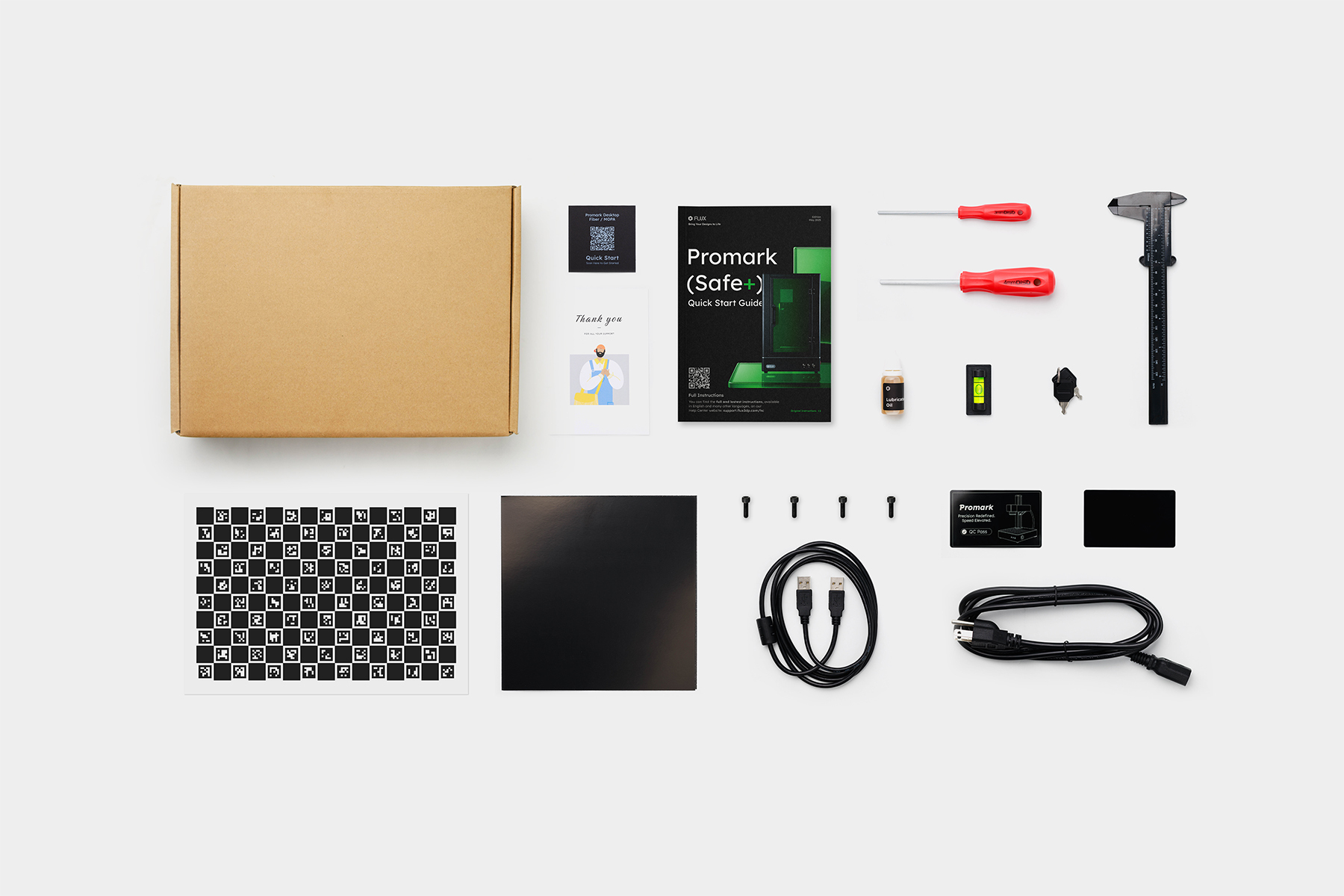

O que vem na caixa?

Acessórios

• Guia de Início Rápido
• Cabo de alimentação
• Grampo
• Mangueira de exaustão
• Cabo USB
• Cabo da câmera
• Chave de segurança do laser
• Protetor da lente de campo
• Cartão de calibração da lente de campo

Ferramentas

• Chave Allen 3mm
• Nível bolha miniatura
• Paquímetro
• Tabuleiro xadrez para calibração da câmera

Consumíveis

• Placa de teste em alumínio preto
• Papel para calibração da lente de campo
• Óleo lubrificante

Montagem

Instale a Mangueira de Exaustão

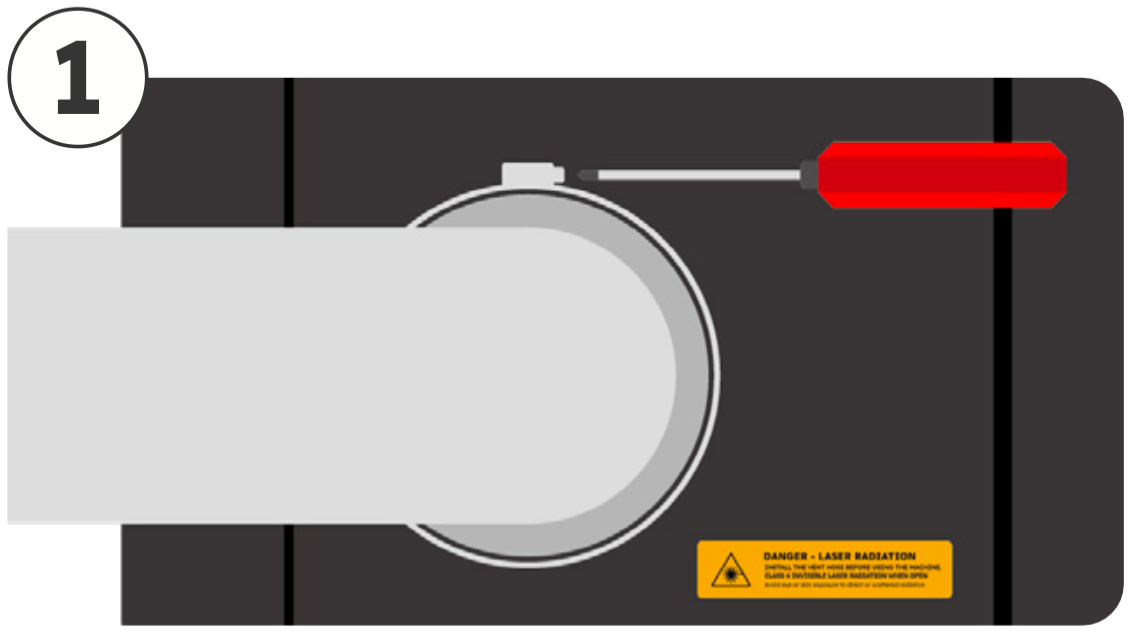

1. Utilizando uma chave Phillips, solte a braçadeira da mangueira de exaustão na tampa do orifício de ventilação e remova a tampa.
2. Remova o material de proteção de dentro da mangueira de exaustão.
3. Insira a braçadeira na extremidade maior do orifício da mangueira de exaustão e fixe-a na saída do ventilador de exaustão na parte traseira da máquina.
4. Ajuste a tensão da braçadeira e fixe-a na saída do ventilador de exaustão.
5. Direcione a extremidade aberta da mangueira de exaustão para fora da janela com um ventilador inline, ou conecte-a a um purificador de fumaça.

Desembale o Braço Galvanométrico

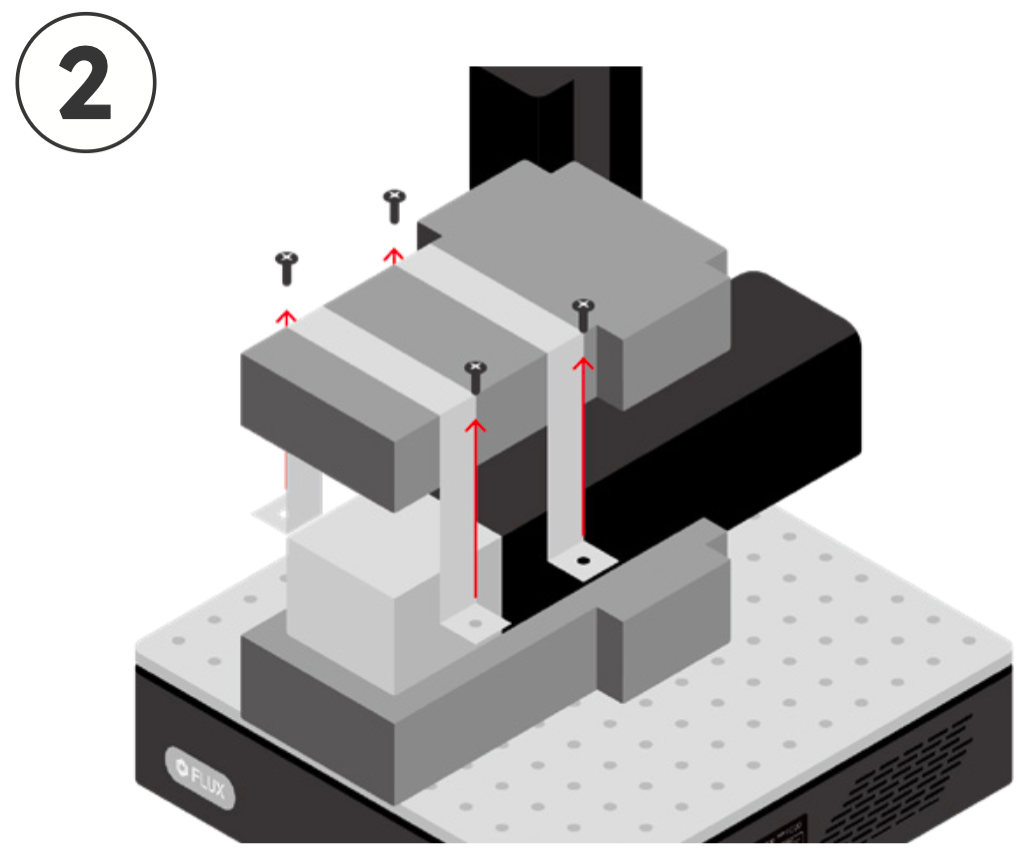

1. Remova os quatro parafusos ao lado do braço galvanométrico.
2. Remova o material de proteção superior do braço galvanométrico.

Configuração de Energia e Conectividade

⚠ Atenção: NÃO utilize a porta USB Tipo-C da máquina, pois isso pode causar erros no seu dispositivo.

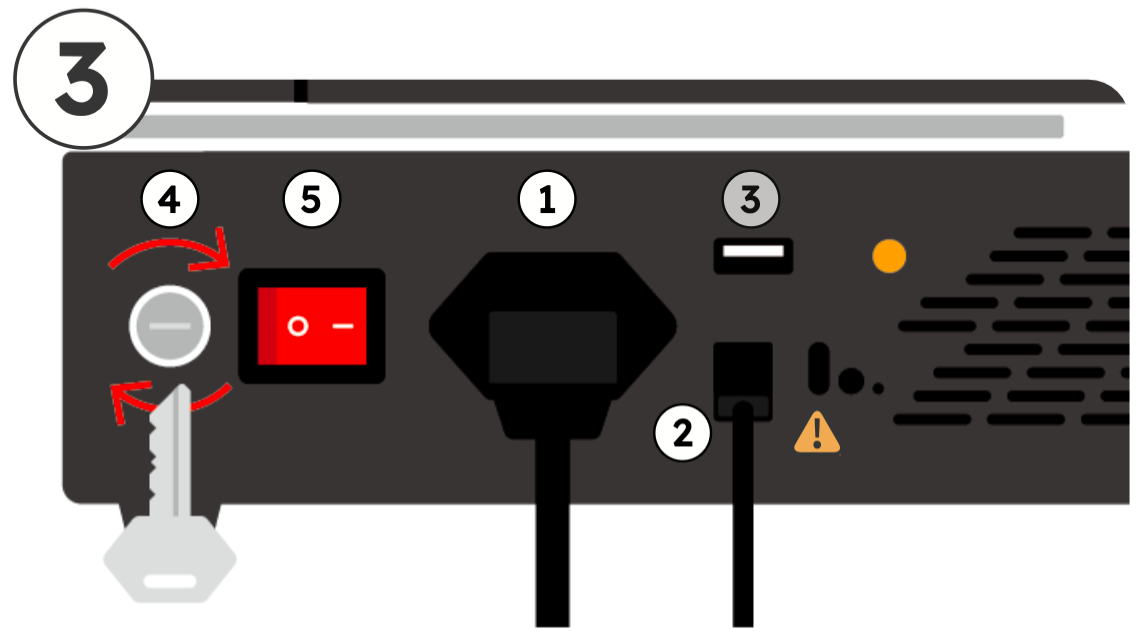

1. Conecte o cabo de alimentação na entrada AC da máquina e em uma tomada elétrica aterrada.
2. Insira a extremidade USB‑B do cabo de conexão na máquina e a extremidade USB‑A no computador.
3. (Etapa opcional) Conecte o cabo da câmera inserindo o conector USB‑A na porta Camera da máquina e o outro conector USB‑A no computador.
4. Utilize a chave de segurança do laser fornecida para desbloquear a máquina, girando-a no sentido horário.
5. Pressione o interruptor vermelho de energia na parte traseira para ligar a máquina.

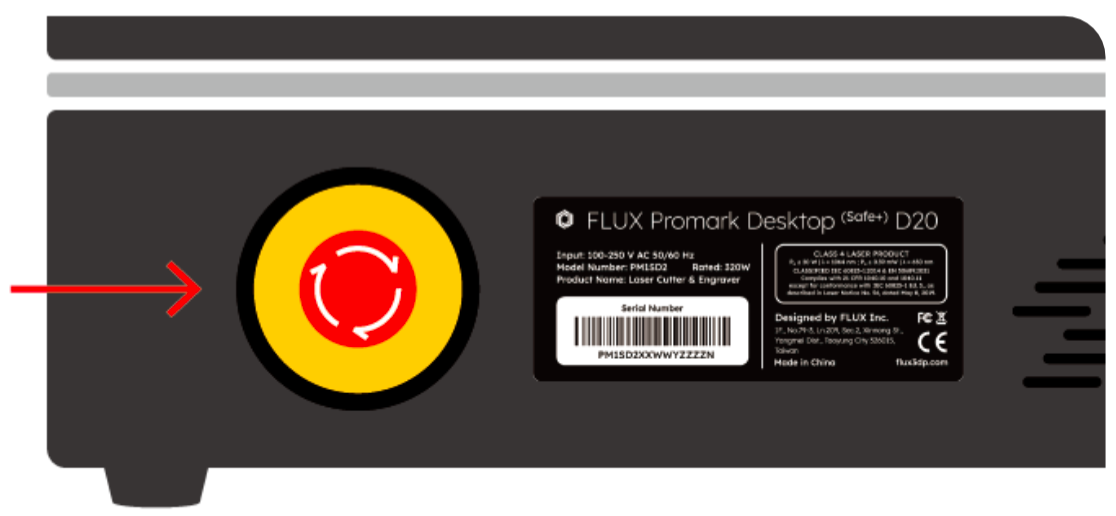

*Se o interruptor vermelho de energia não ativar a máquina, verifique se o botão de parada de emergência no lado direito do painel de controle está pressionado. Se estiver, gire-o no sentido horário em direção à seta branca para liberá-lo.

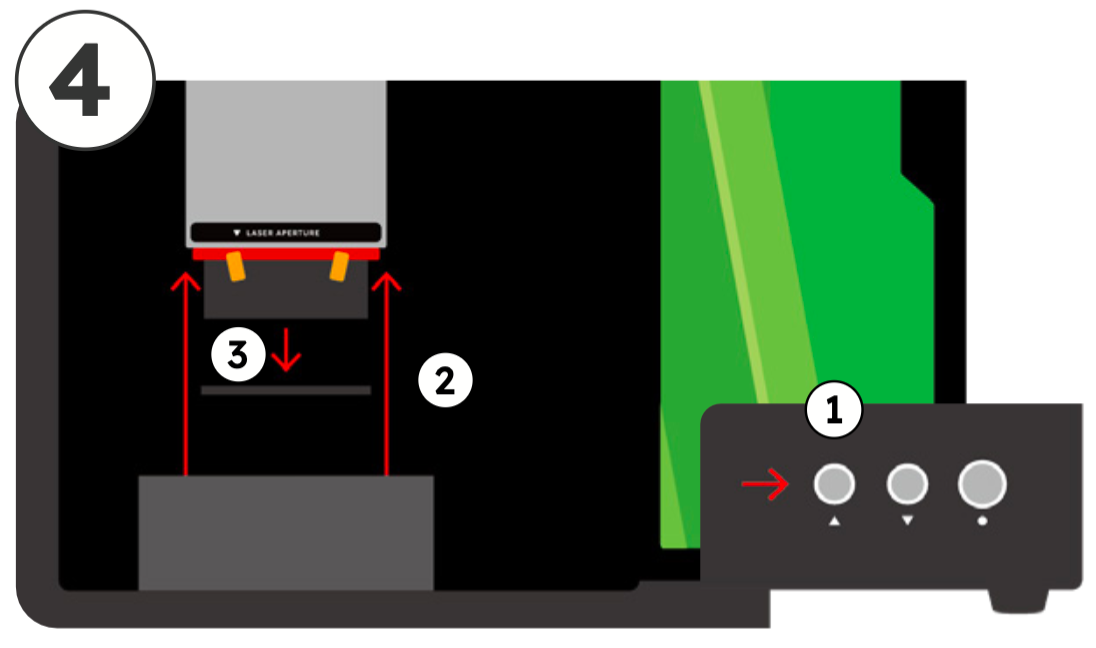

1. Pressione o botão "Para Cima" para elevar o braço galvanométrico.
2. Remova o material de proteção sob o braço galvanométrico.
3. Remova a tampa da lente de campo e guarde-a na caixa de acessórios
