Descrição

Se a função de foco automático estiver inoperante, você pode continuar seu trabalho usando o foco manual enquanto aguarda o suporte da FLUX.

Este guia mostrará como criar uma ferramenta de foco manual sem a função de foco automático.

Passo 1

Prepare os seguintes materiais:

Um pedaço de material sólido, como acrílico ou madeira (recomenda-se uma espessura de 3mm)
Moedas ou materiais com espessura entre 3mm e 4mm.

As moedas serão usadas para medir a distância focal e são mais fáceis de obter.

USD >> Moedas de 25 centavos (25¢) x 2 unidades
(1,75mm x 2 = 3,5mm)

EUR >> Moedas de 50 centavos x 2 unidades
(2,3mm x 2 = 4,6mm)

TWD >> Moedas de $10 x 2 unidades
(1,9mm x 2 = 3,8mm)

...etc. (Você pode pesquisar ou medir a espessura das moedas que possui)

Passo 2

Posicione o material na área de trabalho.

Passo 3

Certifique-se de que a lente esteja na camada padrão (Superior). Leia atentamente a explicação abaixo para entender o conceito da posição da lente e a distância focal.

Explicação do Modo de Foco

Por padrão, a lente de foco ficará na parte superior, e terá 4mm, o que significa que a distância entre a ponta do bico e a superfície do material será de 4mm.

Como alterar a posição da lente?

1. Desmonte a Lente

2. A Ordem do Modo de Foco
Modo de Foco: 4mm (Padrão)
Lente
Bloco
Anel
Bico

3. Remonte a Lente

O lado vermelho do bloco deve ficar voltado para baixo.
O lado curvo da lente deve ficar voltado para cima.
(Uma dica rápida para identificar o lado curvo é que ele deve refletir seu rosto inteiro quando você olhar para ele.)
Gire o anel no sentido anti-horário para apertá-lo.

Passo 4

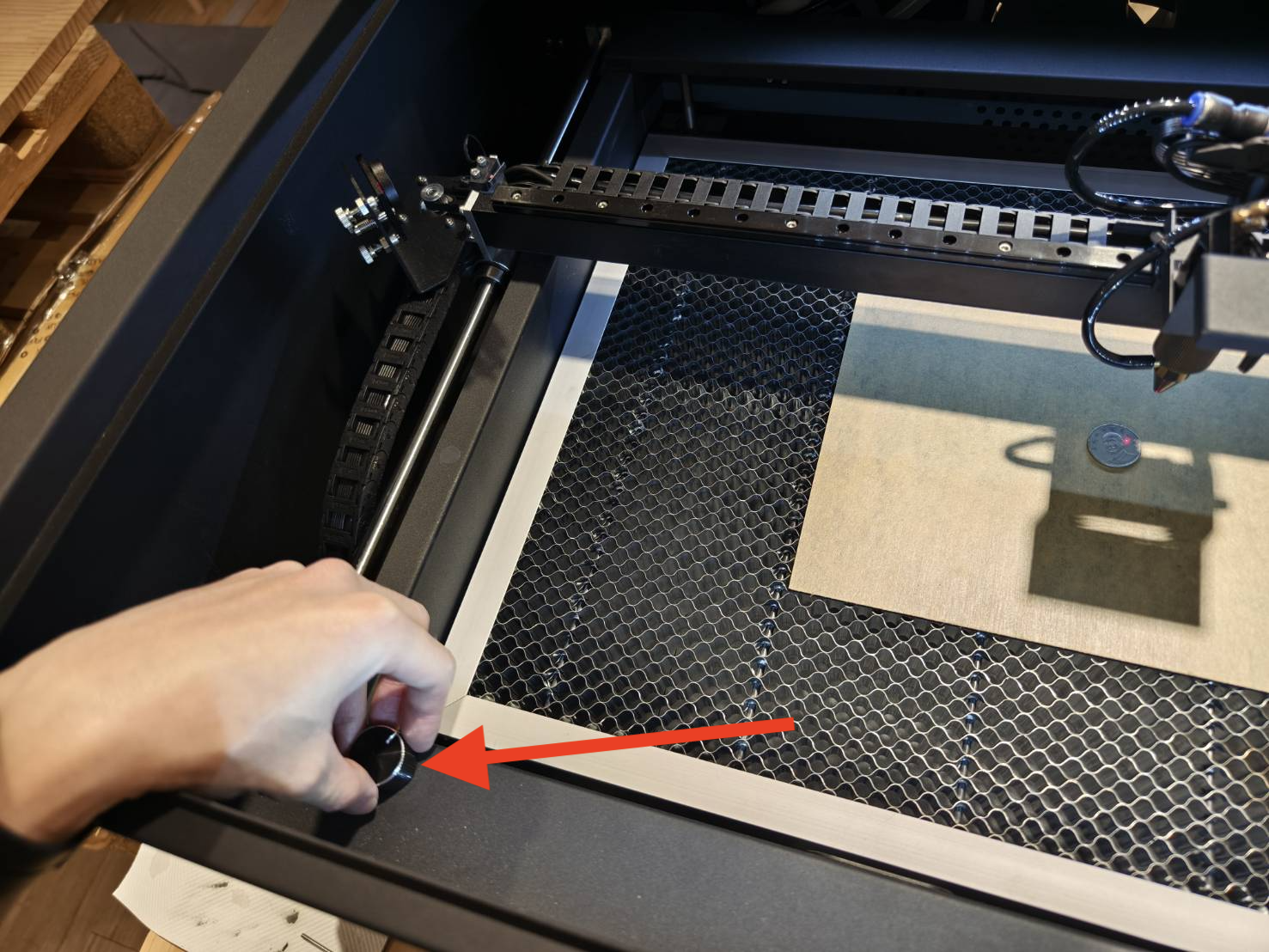

Coloque moedas ou outro objeto sobre o material e use o botão para focar manualmente.
Assim que a ponta do bico tocar a moeda, o foco estará concluído e as moedas poderão ser removidas.
