5-17 Ajuste da Tensão da Correia do Eixo Z

Descrição

Ajustar a tensão da correia garante que ela não fique nem muito frouxa nem muito apertada. Este documento explica em detalhes como ajustar a correia da plataforma de elevação do eixo Z. Se você encontrar algum dos seguintes problemas:

• Ruído alto e anormal quando o eixo Z se move para cima ou para baixo
• O eixo Z trava no meio do percurso
• A altura de elevação do eixo Z está incorreta
• A correia do eixo Z desliza ou pula dentes

...geralmente você pode corrigir esses problemas ajustando a tensão da correia.

*Atenção:

• Se o eixo Z travar ou fizer muito ruído em altas velocidades, recomendamos afrouxar a tensão da correia.
• Se o eixo Z travar ou a correia deslizar (pular dentes), recomendamos apertar a tensão da correia.

Versão de Firmware Compatível: v6.0.10

Ferramentas Necessárias

• Chave Allen de 4 mm

Passo 1 – Desligue a Máquina

Antes de fazer qualquer ajuste, certifique-se de que a máquina esteja completamente desligada.

Passo 2 – Remova a Placa Colmeia e o Suporte da Plataforma

Passo 3 – Localize a Área de Ajuste

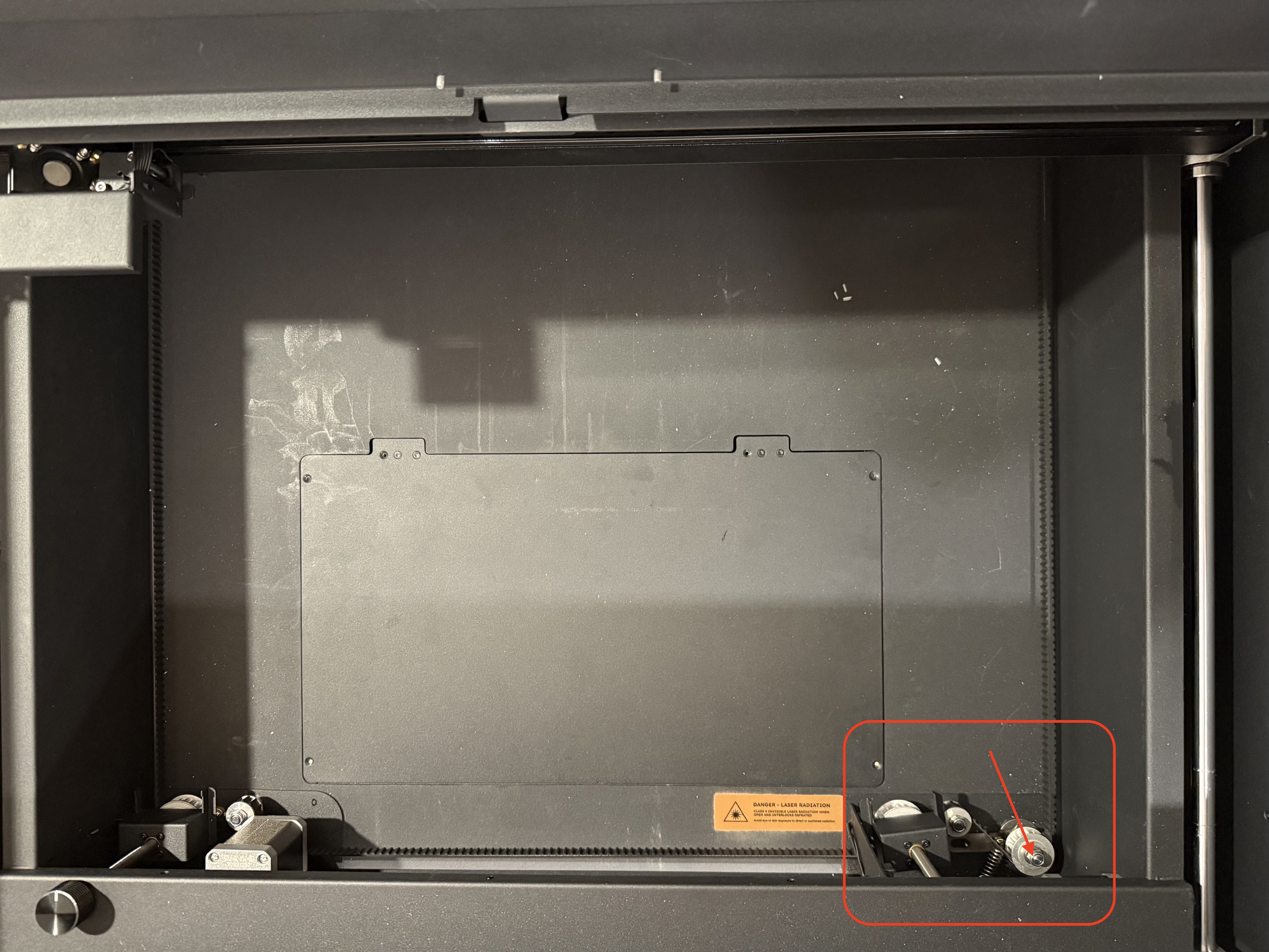

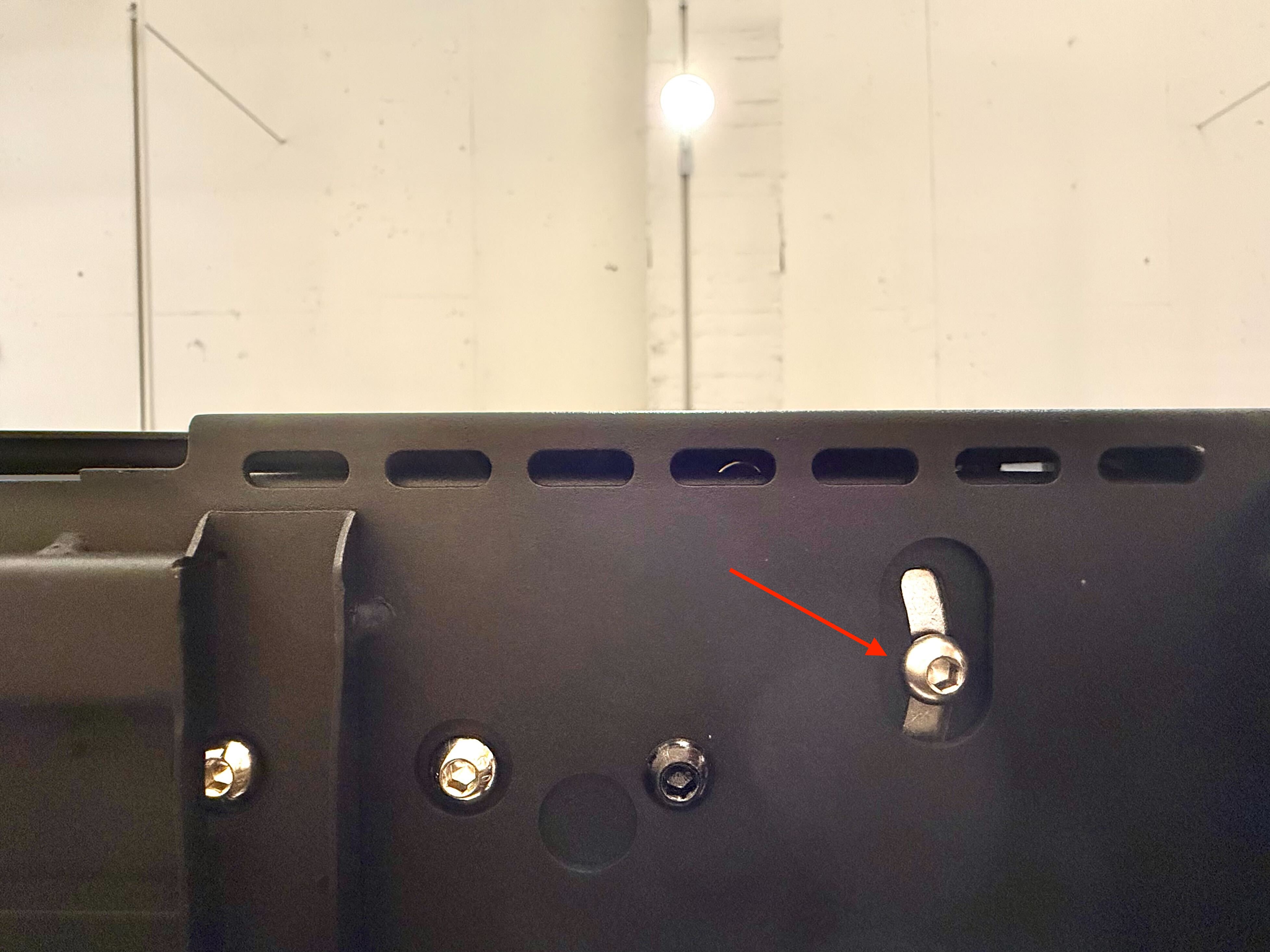

Localize a roda de ajuste de tensão da correia. Ela está localizada na área inferior direita da máquina. Siga o eixo da roda de ajuste de tensão para localizar o parafuso de travamento na parte inferior da máquina.

Passo 4 – Ajuste a Tensão da Correia

4-1 Afrouxe o parafuso de travamento

Usando a chave Allen de 4 mm, afrouxe ligeiramente o parafuso de travamento em cerca de uma volta e meia. Não é necessário removê-lo completamente.

4-2 Mova a roda de ajuste de tensão

Com o parafuso de travamento afrouxado, posicione a chave Allen de 4 mm no parafuso e, simultaneamente, empurre a estrutura da roda de ajuste de tensão para dentro da máquina. Isso permite que a roda de tensão da correia deslize para frente e para trás.

4-3 Aperte o parafuso de travamento

Após encontrar a posição adequada, reaperte o parafuso de travamento com a chave Allen de 4 mm. Certifique-se de que esteja firme e não se solte sozinho.

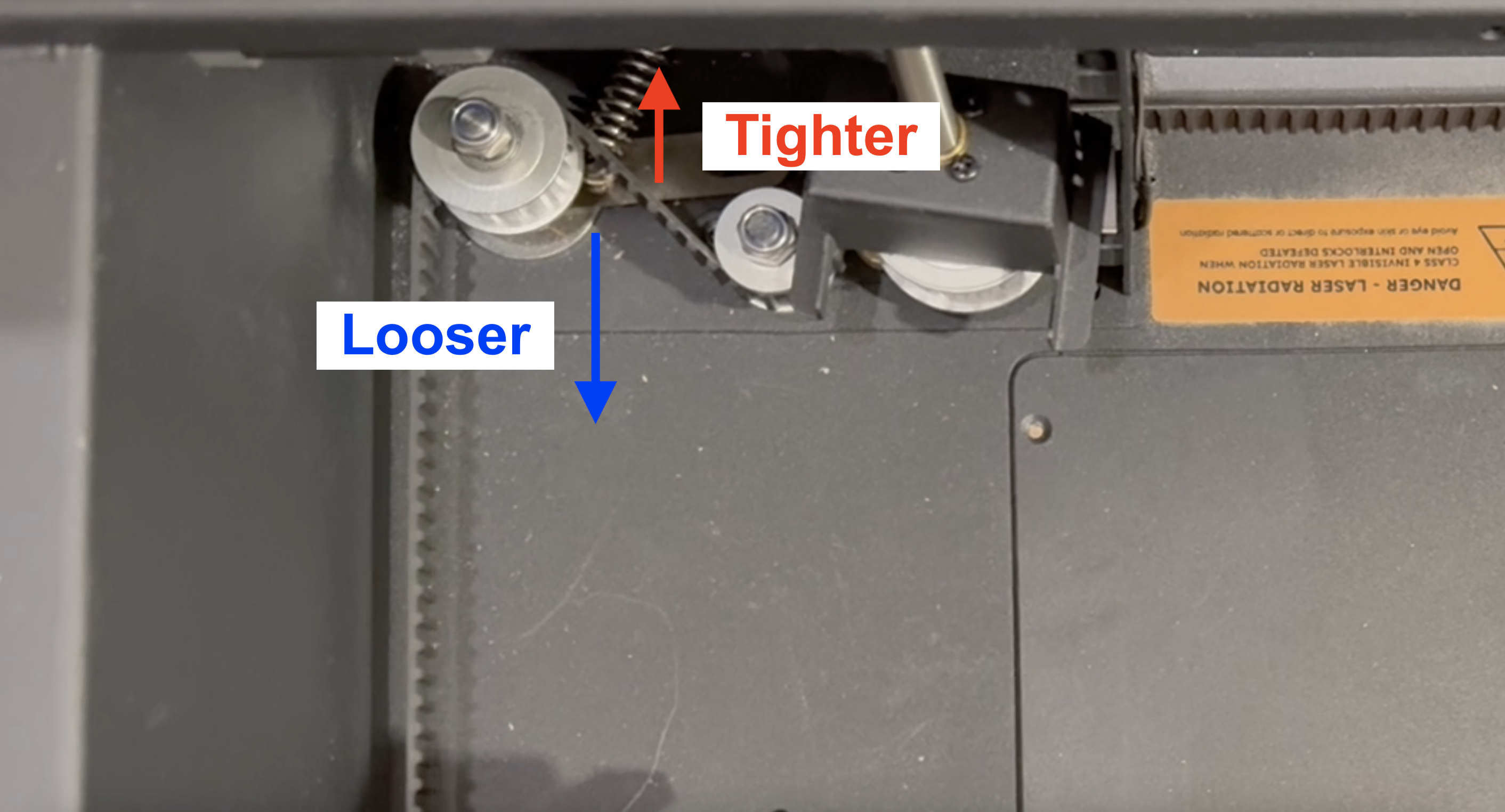

• Mover a roda de tensão na direção da seta azul afrouxará a correia.
• Mover a roda de tensão na direção da seta vermelha apertará a correia.

Passo 5 – Teste

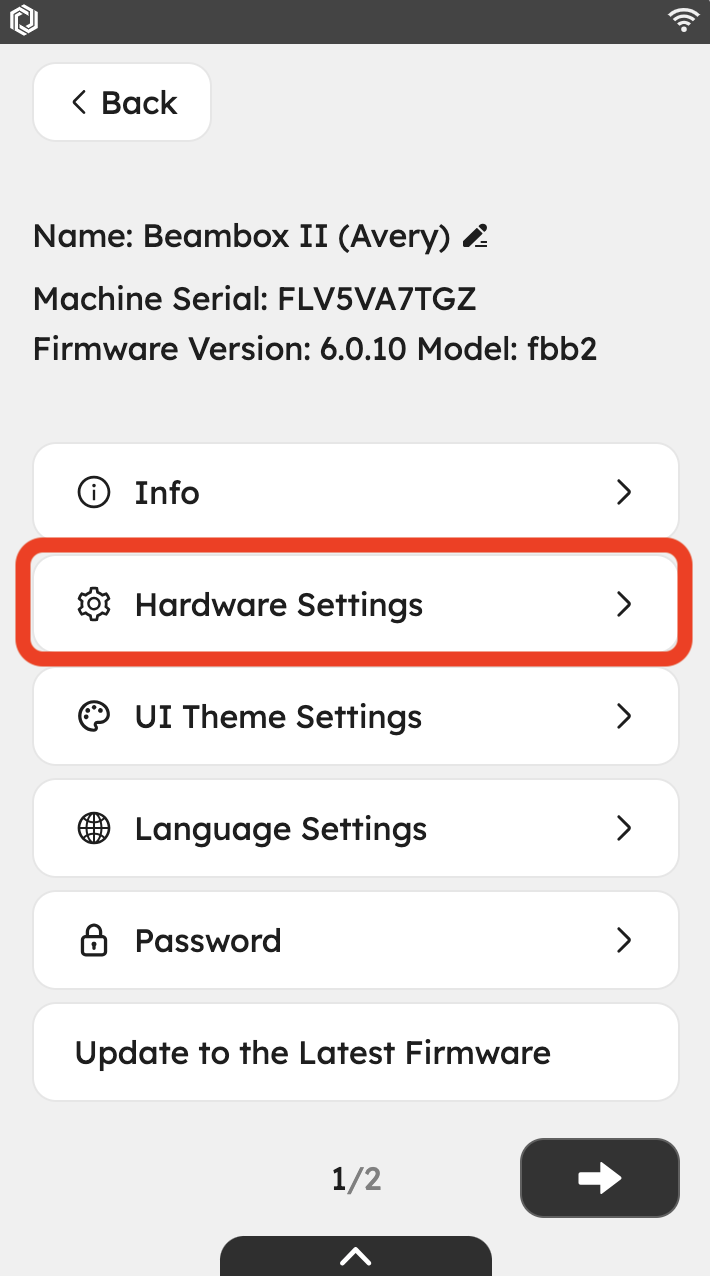

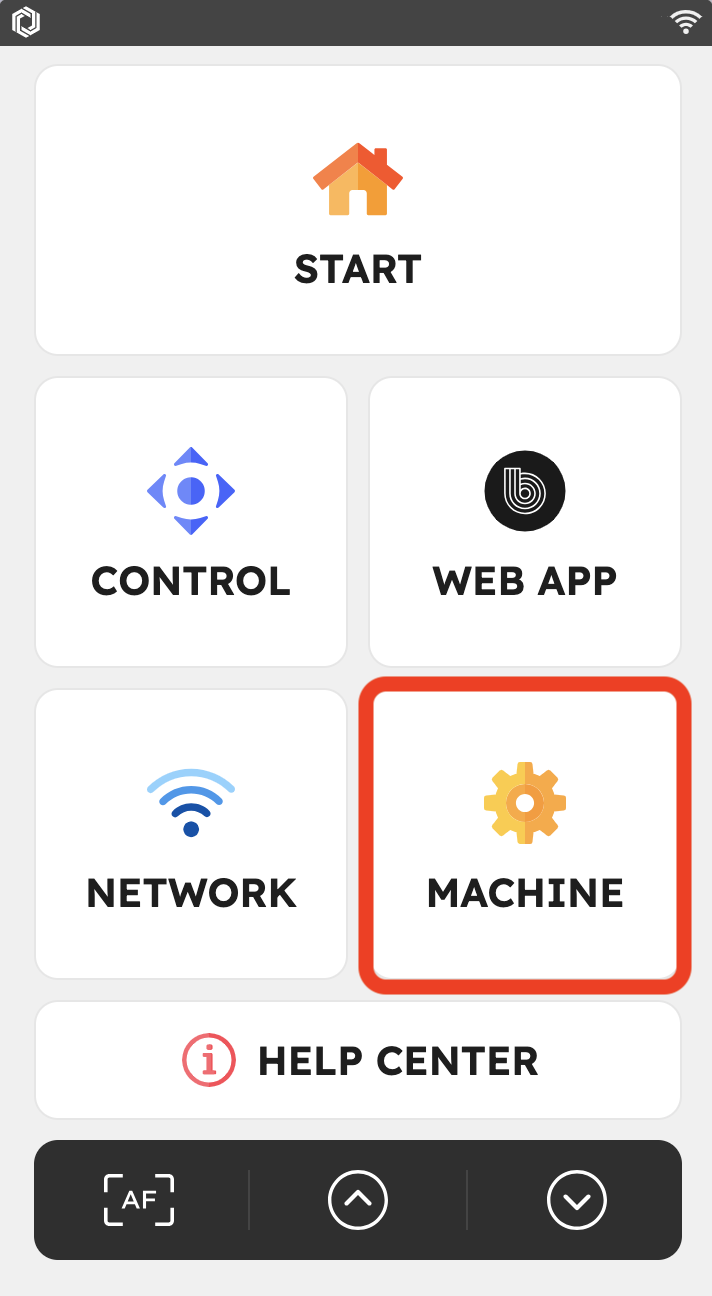

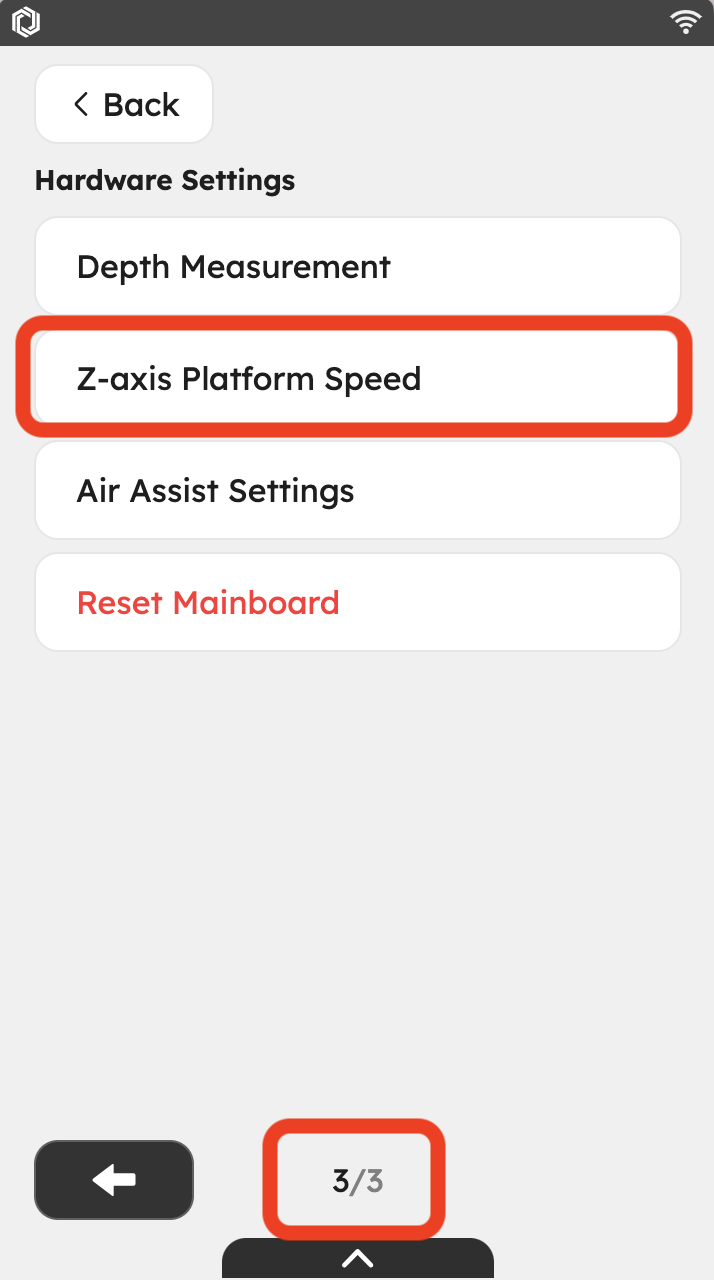

Após o ajuste, recoloque a placa colmeia e o suporte da plataforma no lugar. Certifique-se de executar o "Teste de Velocidade da Plataforma do Eixo Z" nas Configurações de Hardware para confirmar que a plataforma de elevação se move suavemente. Se não funcionar corretamente, repita Passo 4 para reajustar a tensão da correia.

P1. Como posso verificar se a plataforma de elevação está funcionando corretamente?

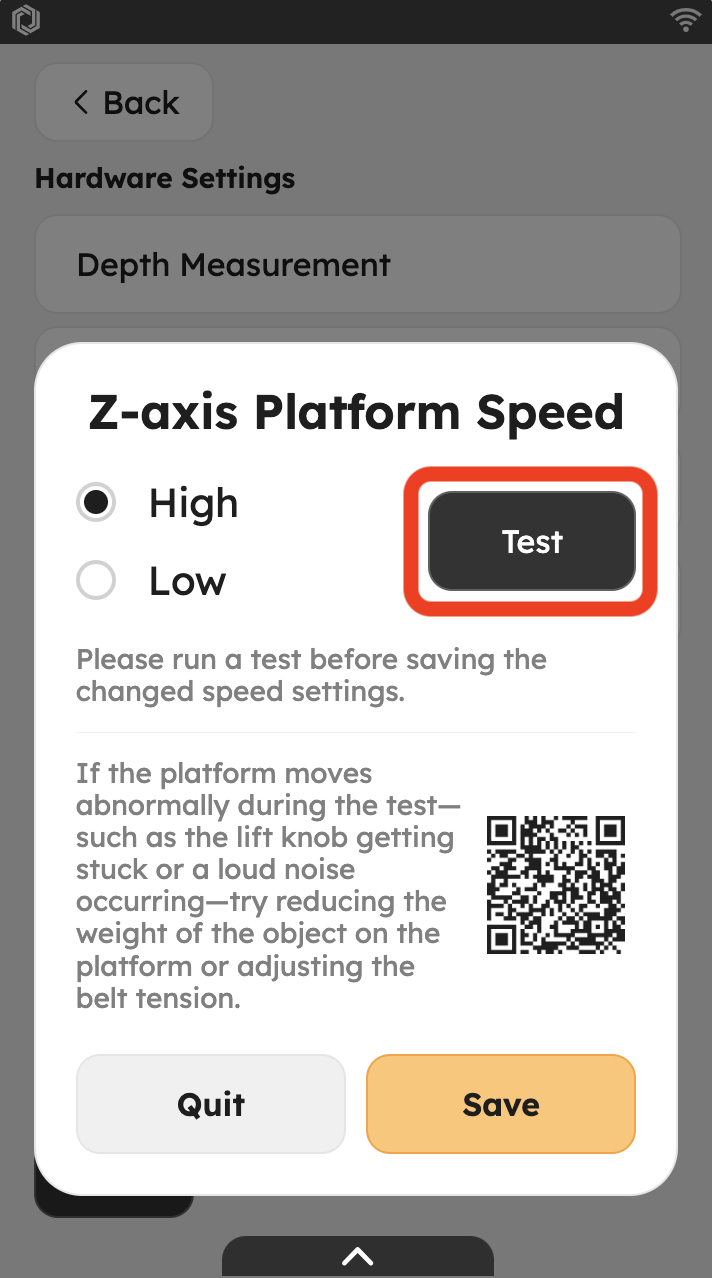

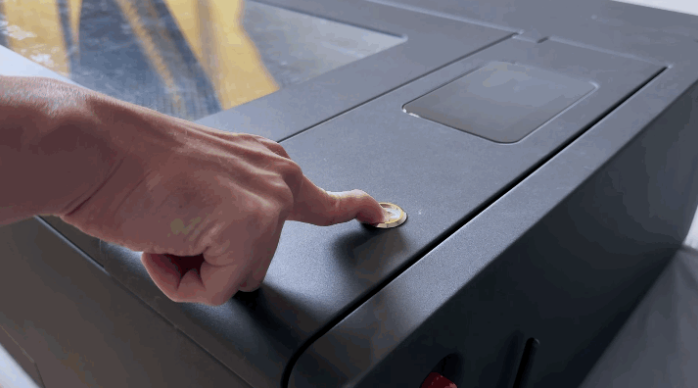

Quando você pressionar o botão "Testar" a plataforma de elevação do eixo Z primeiro se moverá para a posição inferior para fazer o referenciamento. Após o referenciamento, ela subirá e descerá uma vez na velocidade definida. Durante todo o processo de referenciamento e elevação, observe o botão no lado inferior esquerdo da máquina para ver se ele gira normalmente. Se sim, o ajuste de tensão da correia está correto.

P2. Preciso usar alta velocidade para o teste?

Não necessariamente. Se um teste em baixa velocidade funcionar sem problemas, você pode simplesmente usar a configuração de baixa velocidade. Apenas se você precisar de velocidades mais altas (por exemplo, ao usar gravação em superfície curva) recomendamos configurá-lo para alta velocidade.

Os fatores que afetam a estabilidade do eixo Z incluem a velocidade do motor, o peso na plataforma e a tensão da correia. Para manter a estabilidade em altas velocidades, você normalmente reduziria a carga da plataforma e afrouxaria levemente a tensão da correia. No entanto, se a correia estiver muito frouxa, ela pode pular ou perder dentes durante a elevação. Portanto, a velocidade e a tensão ideais dependem das necessidades específicas da sua aplicação.
