Descrição
Este artigo o guiará sobre como iniciar uma tarefa de gravação com o Alimentador Automático.
Desembalagem:
| Pacote do Alimentador Automático | |||
| # | Nome do Item | Descrição | Qtd |
| 1 | Alimentador | A parte principal que controla o movimento do material e o trajeto de gravação. | 1 unid |
| 2 | Trilho | A peça possui roletes brancos embutidos, permitindo que o material se mova suavemente. | 5 unid |
| 3 | Viga de fixação do trilho | São as barras ou vigas que devem ser instaladas horizontalmente para estabilizar a estrutura. | 1 unid |
| 4 | Correia | É a correia dentada que será montada no alimentador, responsável pelo seu movimento. | 1 unid |
| 5 | Braçadeira da correia | É o retentor da correia usado para fixar a posição da correia. | 2pcs |
| 6 | Conector do trilho | É usado para conectar os trilhos para obter trilhos mais longos. | 6pcs |
| 7 | Roletes guia de borda | São usados para impedir que o material saia da posição correta. | 1 conjunto |
| 8 | Plataforma dos roletes guia de borda | É a plataforma onde os roletes serão apoiados. A posição das plataformas pode ser ajustada de acordo com o tamanho do material. | 2pcs |
| 9 | Elevador de trilho | Pode ser considerado como um pé utilizado para elevar a estrutura. | 5 unid |
| 10 | Adaptador | É o adaptador do cabo, com uma entrada para o cabo da máquina e outra para o cabo do alimentador. | 1 unid |
| 11 | Ímã do trilho | O propósito desta peça é limitar a posição do material, de forma semelhante aos roletes. Também é usado para fixar a estrutura na máquina. | 4 peças |
| 12 | Suporte de posicionamento em L | O ímã será instalado neste suporte para fixação na máquina. | 2pcs |
| 13 | Porca T M5 | Será a porca para o ímã. | 4 peças |
| 14 | Grampo de trilho | Será usado para fixar a montagem na máquina. Algumas configurações não necessitarão desta peça. | 1 unid |
| 15 | Cabo | Cabo para conectar a máquina ao adaptador. | 1 unid |
| 16 | Parafuso M5*6 | Parafuso curto | 6pcs |
| 17 | Parafuso M5*12 | Parafuso médio | 6pcs |
| 18 | Parafuso M5*22 | Parafuso longo | 6pcs |
| 19 | Chave Allen M4 | Esta ferramenta é utilizada para instalar a montagem. | 1 unid |
| 20 | Chave Allen de 2,5mm | Esta ferramenta é utilizada para instalar a montagem. | 1 unid |
| 21 | Chave Allen de 2mm | Esta ferramenta é utilizada para instalar a montagem. | 1 unid |
| 22 | Chave de boca de 10mm | Esta ferramenta é utilizada para ajustar ou substituir a roda do alimentador. | 1 unid |
| 23 | Roda de Esfera Branca | Esta é a peça sobressalente para as rodas de esfera brancas que são integradas nos trilhos. | 3 peças |
| Pacote de Extensão | |||
| # | Nome do Item | Descrição | Qtd |
| 1 | Trilho | A peça possui roletes brancos embutidos, permitindo que o material se mova suavemente. | 6pcs |
| 2 | Conector do trilho | É usado para conectar os trilhos para obter trilhos mais longos. | 6pcs |
| 3 | Viga de fixação do trilho | São as barras ou vigas que devem ser instaladas horizontalmente para estabilizar a estrutura. | 2pcs |
| 4 | Elevador de trilho | Pode ser considerado como um pé utilizado para elevar a estrutura. | 5 unid |
| 5 | Parafuso M5*6 | Parafuso curto | 8 peças |
| 6 | Parafuso M5*22 | Parafuso longo | 6pcs |
| 7 | Parafuso M5*25 | Parafuso extralongo | 4 peças |
| 8 | Correia de 3m (300mm) | Esta correia será utilizada para substituir a original ao usar a configuração mais longa. | 1 unid |
| 9 | Cabo de Extensão | Este cabo será utilizado para estender o cabo do alimentador ao usar a configuração mais longa. | 1 unid |
| 10 | Roda de Esfera Branca | Esta é a peça sobressalente para as rodas de esfera brancas que são integradas nos trilhos. | 3 peças |
Passo 1
Remova a base metálica do Ador.
Desparafuse estes dois parafusos para remover a base metálica.
Remova a base metálica levantando ligeiramente a máquina e retirando a base diretamente.
Passo 2
Desligue a máquina e remova o cabo de alimentação.
Passo 3
Localize o trilho principal (o que possui uma correia) e remova os conectores do trilho.
(Outros conectores de trilho podem estar em outros trilhos.)
Passo 4
Solte a correia e localize seu lado mais longo.
Afrouxe o retentor da correia utilizando a chave Allen pequena.
| Lado Curto da Correia | Lado Longo da Correia |
Enquanto isso, por favor aperte o retentor da correia no lado curto.
Passo 5
Prepare o alimentador e o trilho principal.
Insira o trilho principal na polia, introduzindo primeiro o lado longo da correia.
Engate a correia para cima na engrenagem e guie-a para baixo, formando um formato de pico.
É essencial inserir nesta direção, garantindo que o lado longo da correia permaneça no mesmo lado da superfície plana do alimentador.
Passo 6
Prepare dois conectores de trilho e um trilho de extensão (com rodas de esferas brancas).
Cada bloco possui quatro parafusos. Fixe dois parafusos no trilho principal e dois no trilho de extensão para obter uma fixação firme.
(Nota: Certifique-se de que o trilho de extensão tenha rodas brancas, pois estas são para o movimento dos alimentadores. Os conectores devem estar no mesmo lado das rodas brancas e abaixo delas.)
Passo 7
Fixe a correia no lado longo com o retentor da correia que foi removido anteriormente.
(Certifique-se de que a correia esteja bem tensionada antes de fixá-la.)
Verifique se a correia está bem encaixada na polia. Caso contrário, remova o retentor da correia e reinsira o alimentador.
Passo 8
Prepare dois conectores de trilho e um trilho de extensão (com rodas de esferas brancas).
Conecte a viga de fixação do trilho ao trilho do alimentador e instale-a utilizando o orifício de parafuso no centro da viga.
Passo 9
Prepare um trilho e um parafuso M5x22.
Fixe o trilho à viga próximo ao orifício de parafuso central.
Passo 10
Prepare 2 elevadores de trilho e 2 parafusos médios (M5x12).
Instale os elevadores de trilho em ambos os lados da viga de fixação do trilho, com o parafuso apertado manualmente voltado para o lado do alimentador.
Passo 11
Prepare dois trilhos.
Instale os dois trilhos sobre as pernas de suporte em ambos os lados, com os roletes brancos voltados para baixo. Fixe-os usando os parafusos apertados manualmente.
Passo 12
Prepare 2 elevadores de trilho.
Instale os elevadores de trilho sob as bordas dos trilhos em ambos os lados e fixe-os usando parafusos apertados manualmente.
Passo 13
Prepare 1 elevador de trilho e 1 parafuso M5*12.
Em seguida, instale o elevador de trilho na parte traseira do trilho.
Passo 14
Prepare 2 ímãs de trilho e parafusos M5*22.
Instale os ímãs de trilho na borda superior dos dois lados do trilho, garantindo que o lado magnético prateado esteja voltado para o alimentador.
Passo 15
Prepare 2 ímãs de trilho, 2 parafusos médios (M5x12) e 2 porcas T.
Combine as porcas e os parafusos, mas não os aperte completamente; apenas certifique-se de que os parafusos estejam encaixados.
Em seguida, instale os blocos magnéticos na parte superior da viga de fixação do trilho, fixando-os temporariamente. A posição deles será ajustada nas etapas seguintes.

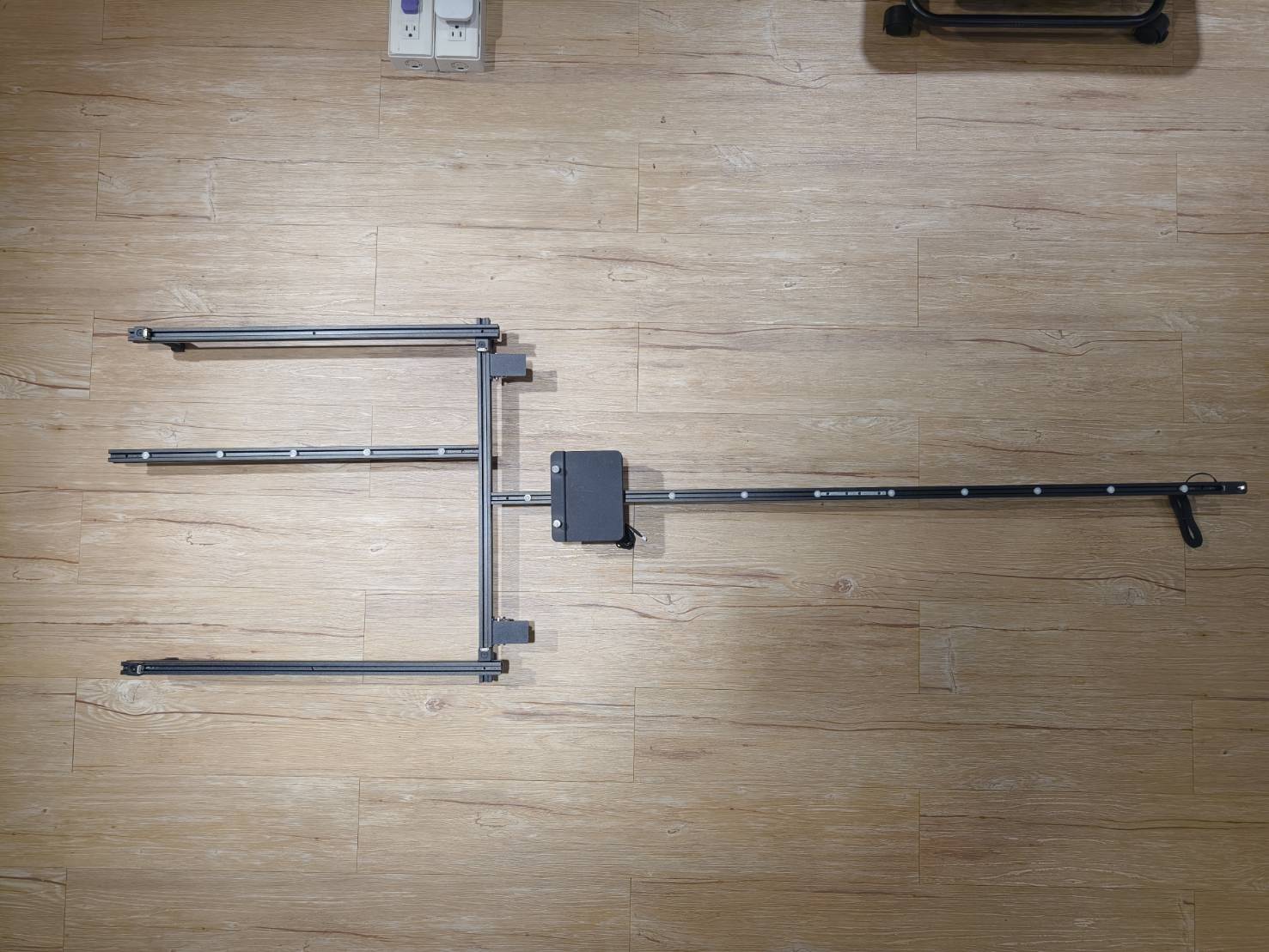

Se toda a estrutura não estiver nivelada ou a superfície da mesa não estiver plana, você pode ajustar a altura dos suportes de elevação.
Passo 16
Prepare duas plataformas de roletes guia de borda.
Em seguida, instale-as na viga de fixação do trilho central, voltadas para trás, em direção ao lado do alimentador.
|
|
As plataformas podem ser movidas e poderão ser reposicionadas dependendo da largura do seu material, o que será abordado mais adiante neste artigo.
Passo 16

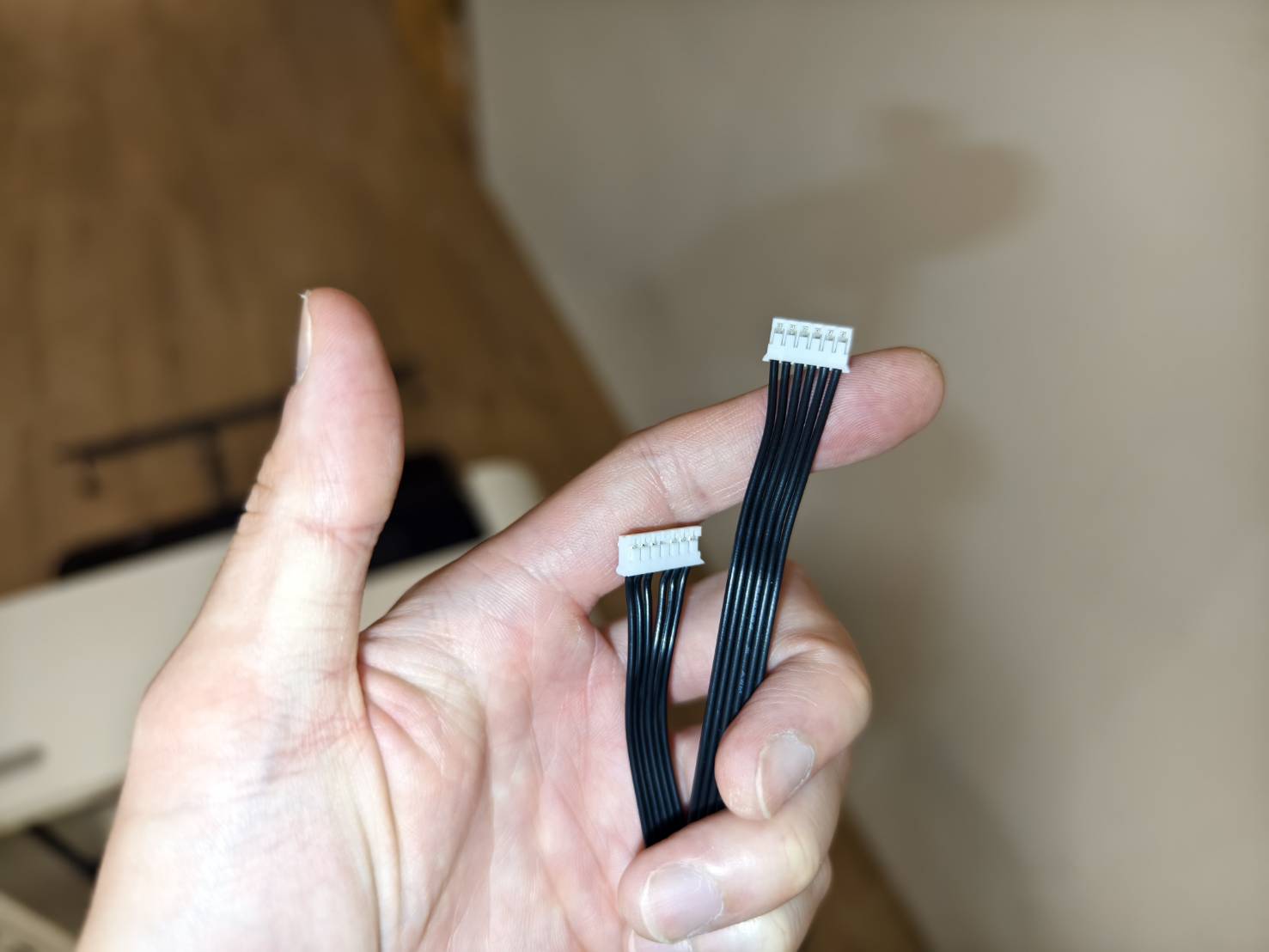

Retire o cabo de conexão.

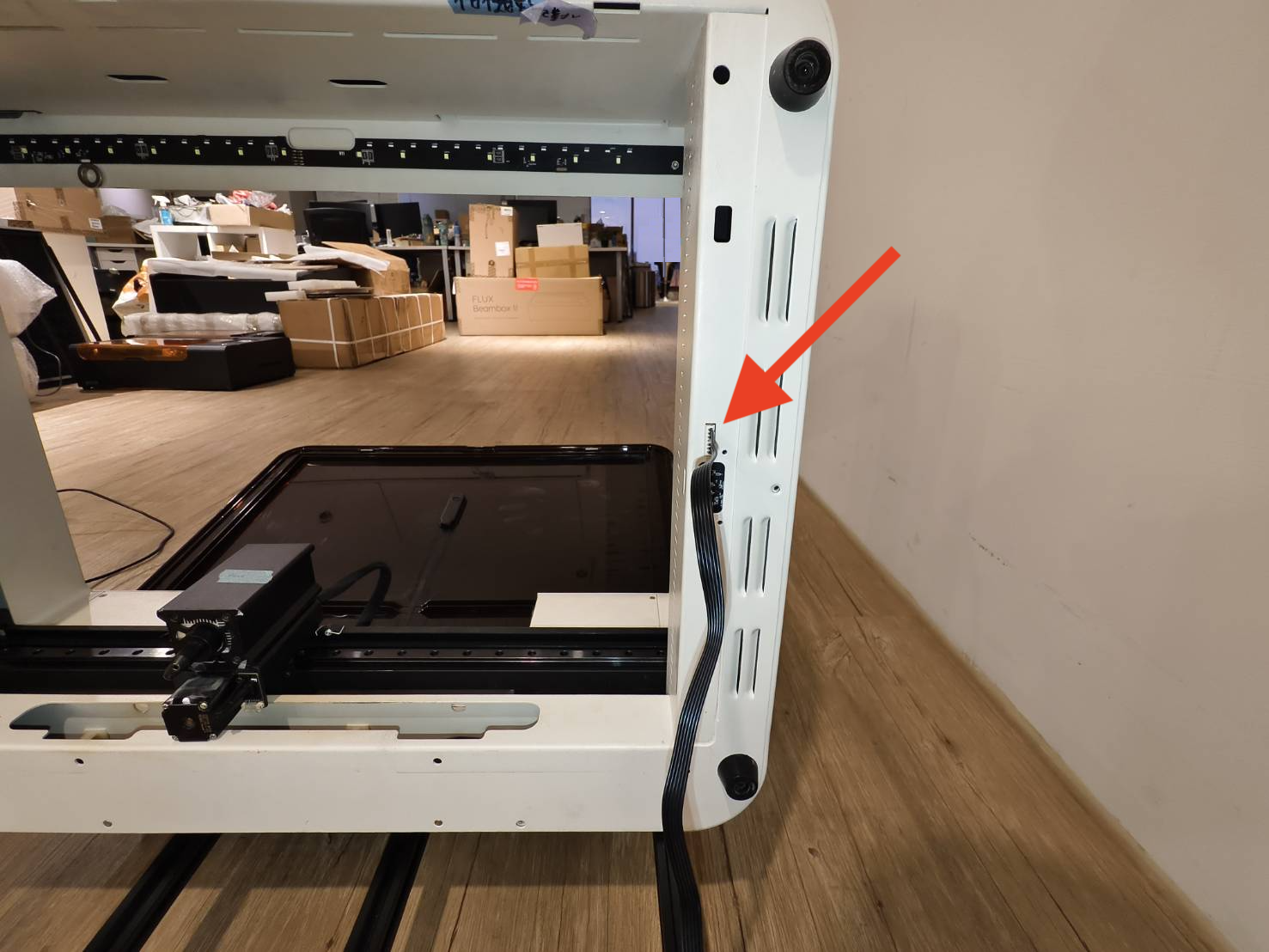

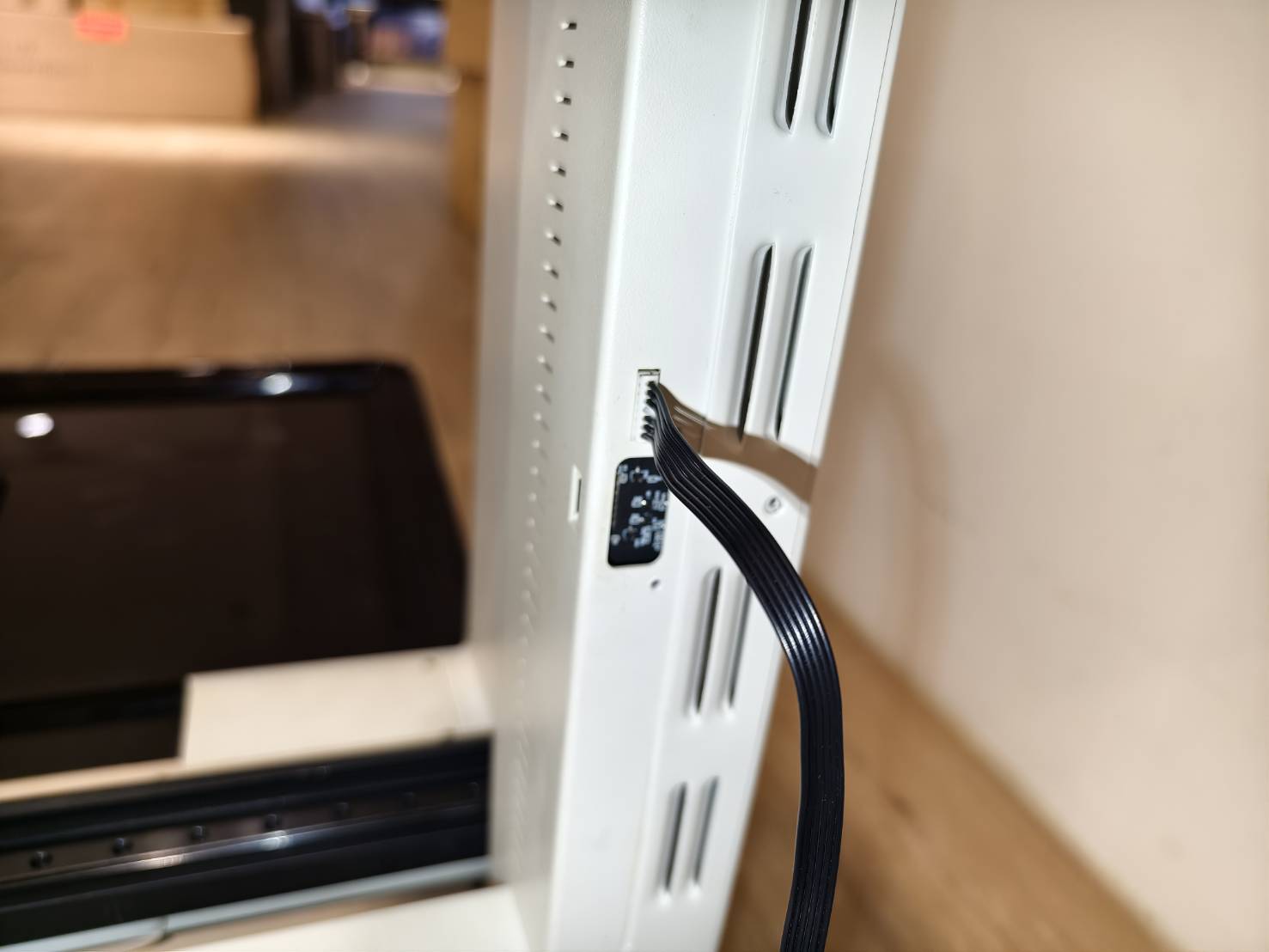

Vire a máquina para localizar o soquete e, em seguida, insira o conector.
Passo 17

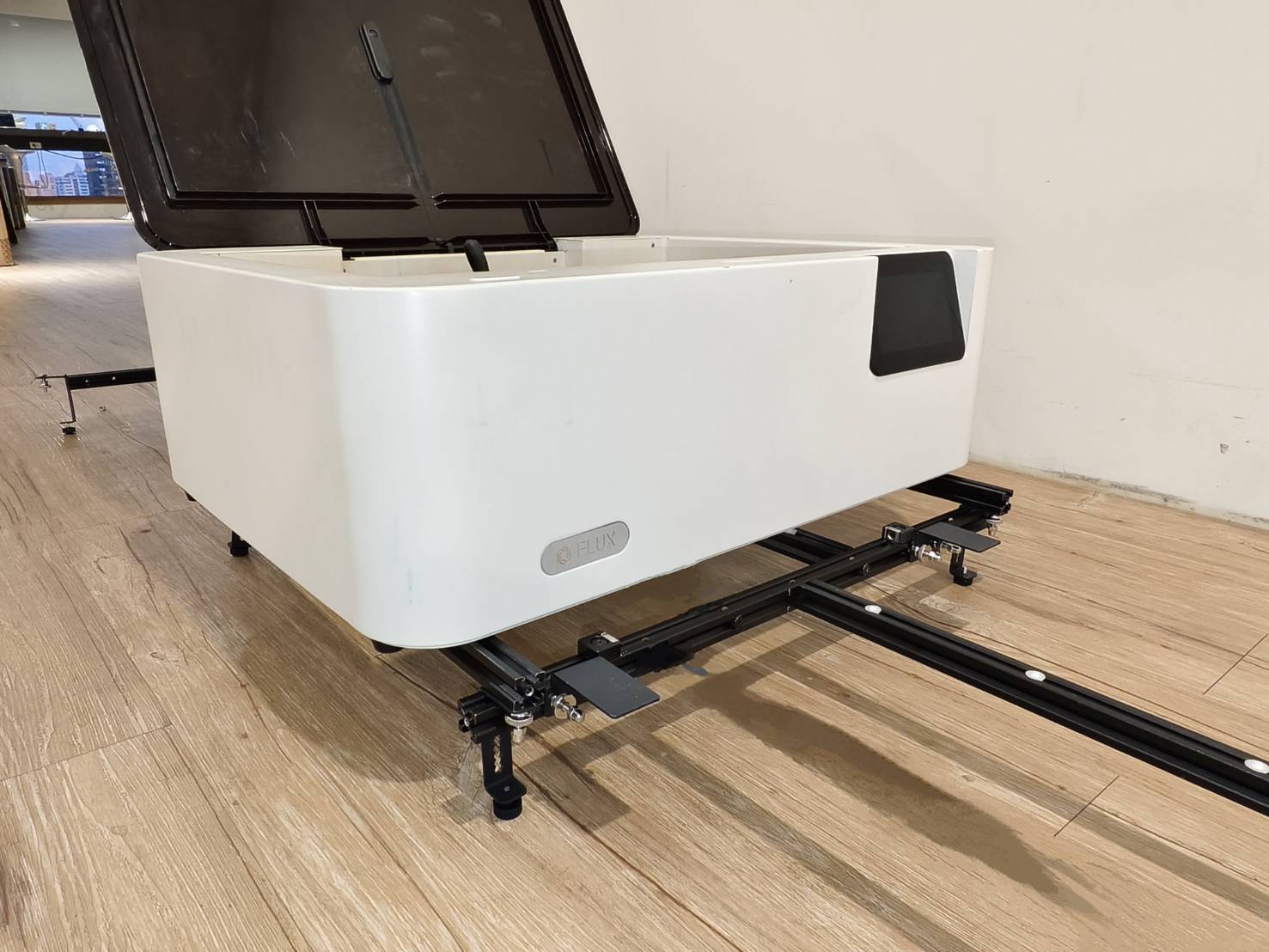

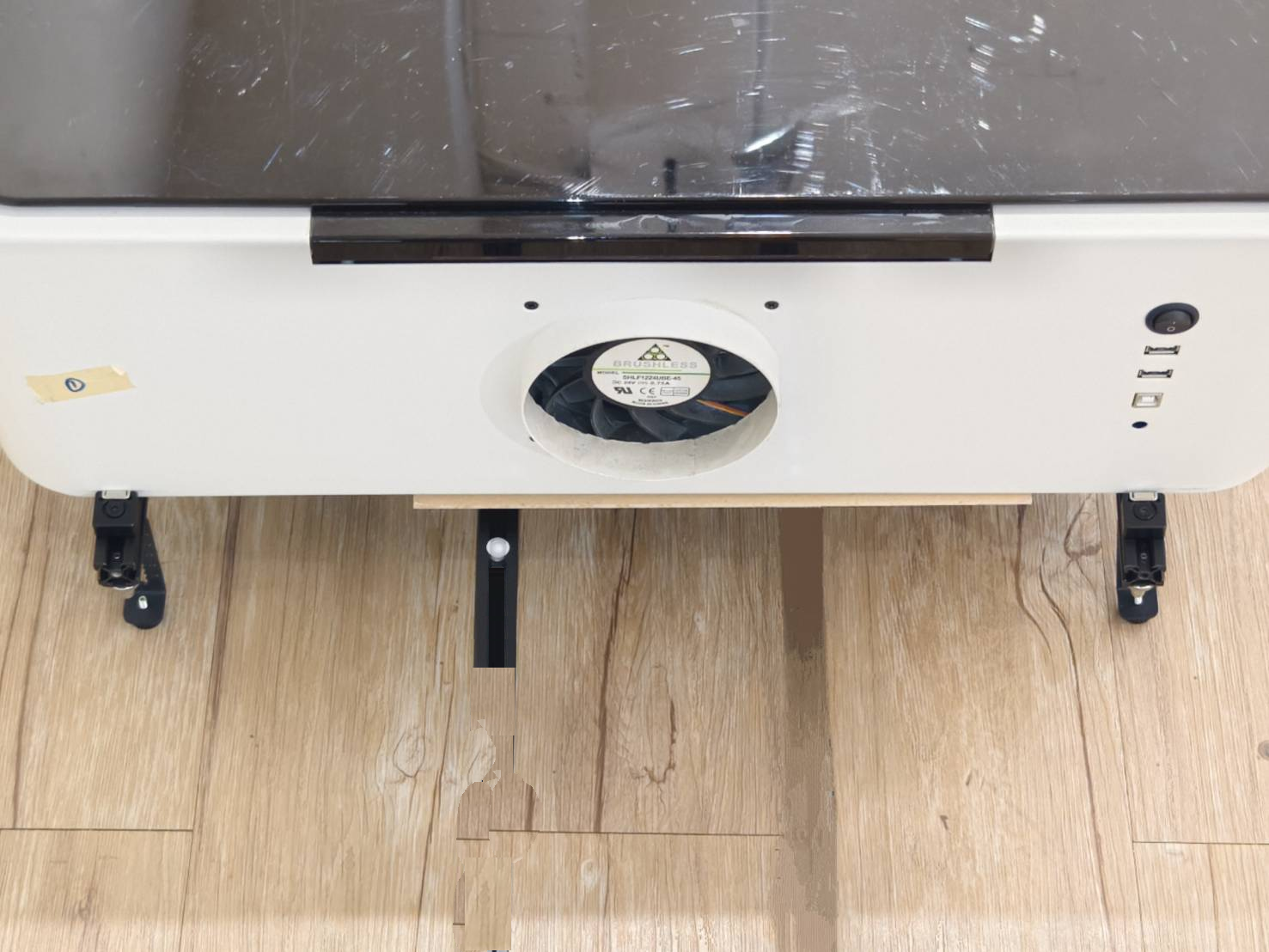

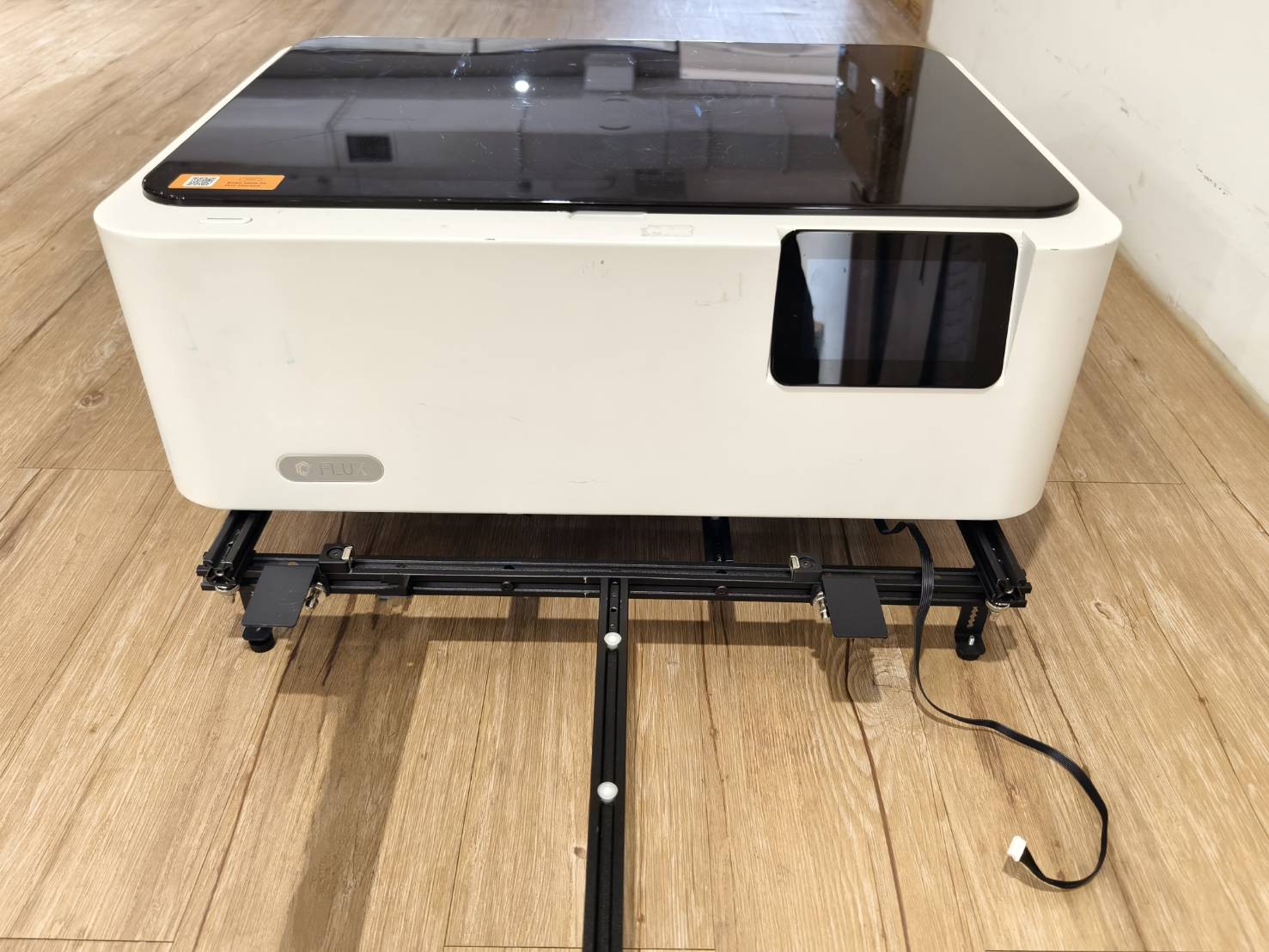

Posicione a máquina sobre o alimentador, conforme mostrado na imagem abaixo.
Certifique-se de que a máquina não pressione o cabo do conector.

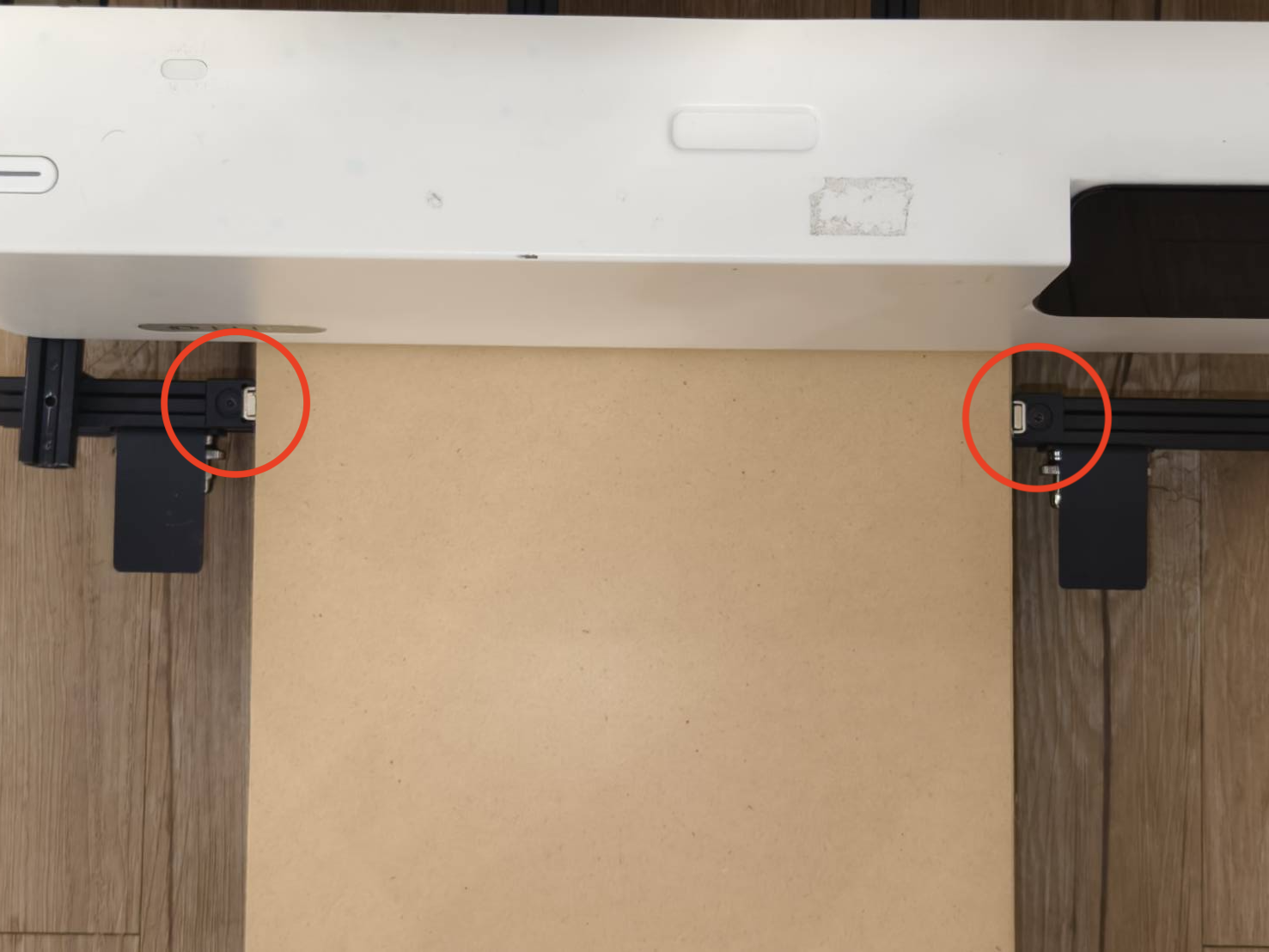

Verifique se o ímã está firmemente fixado na carcaça da máquina.
Passo 18

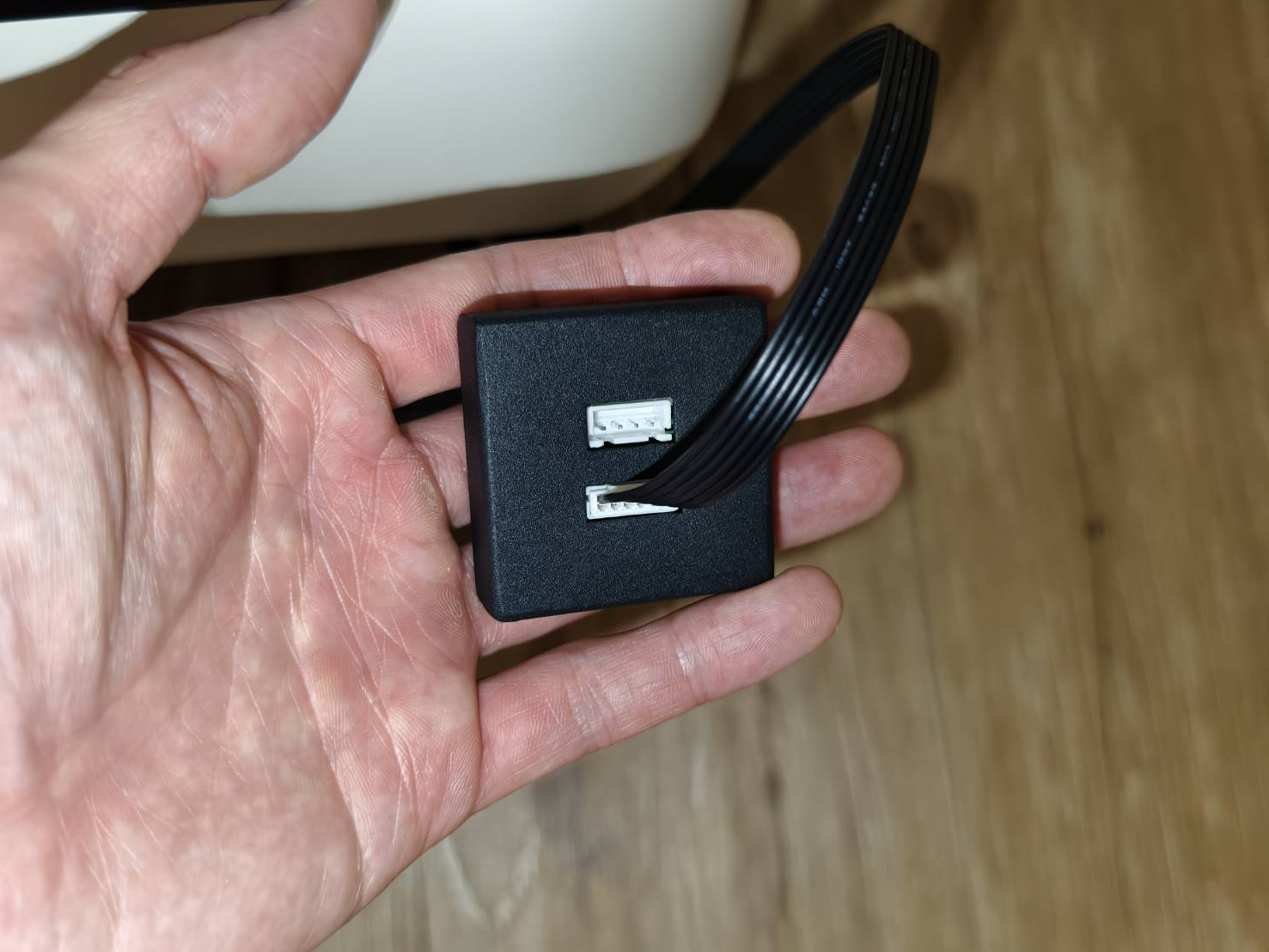

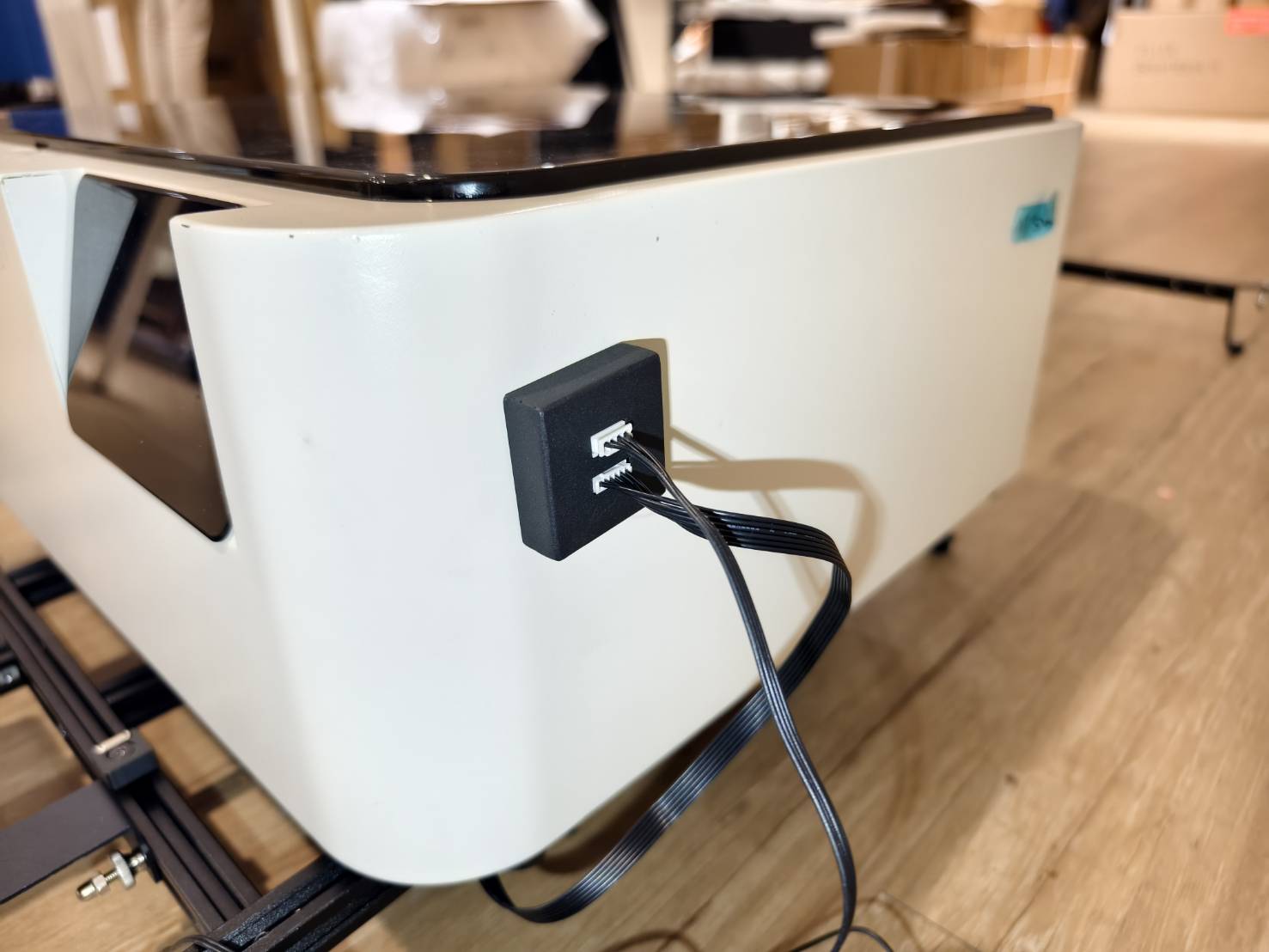

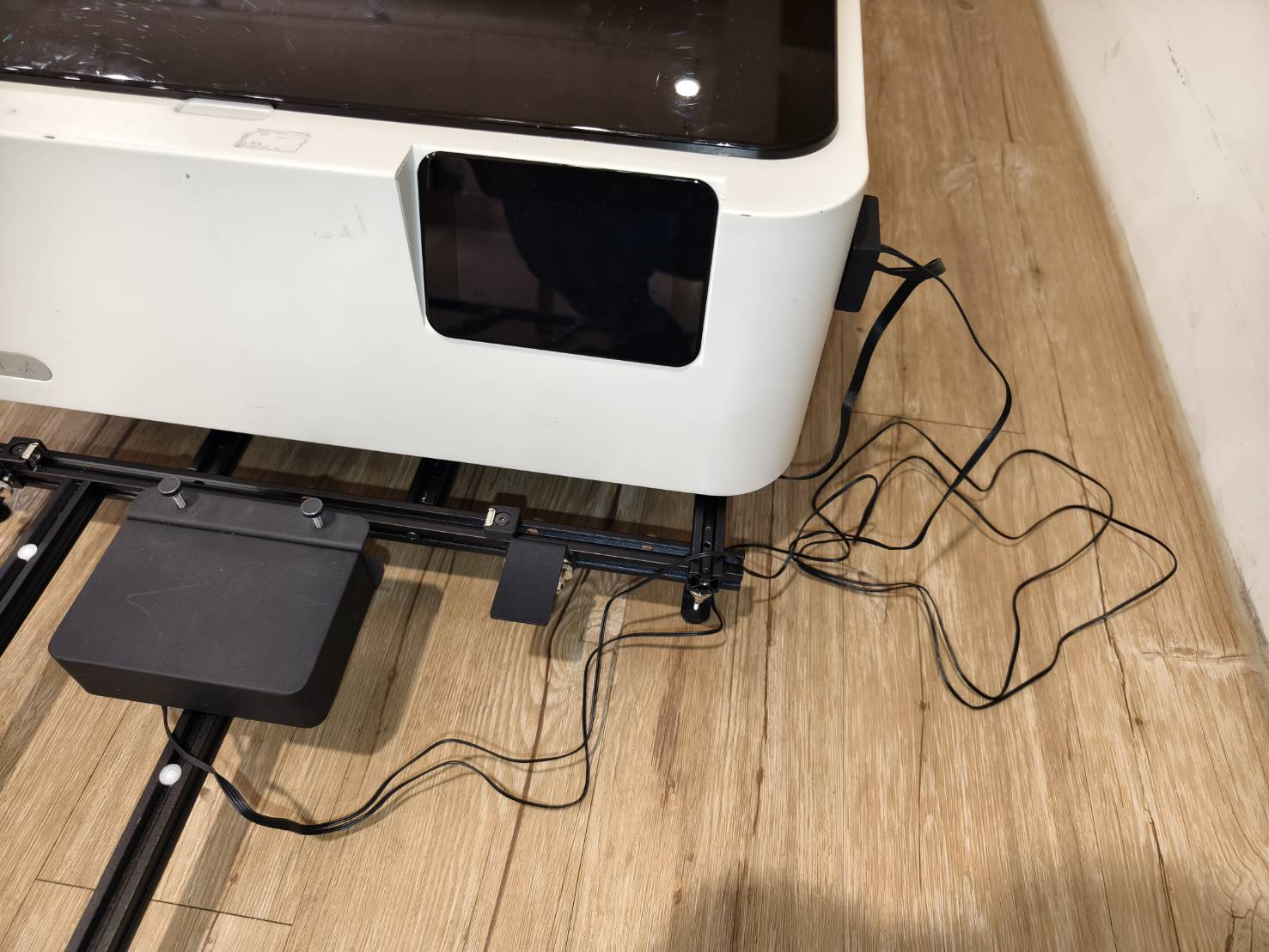

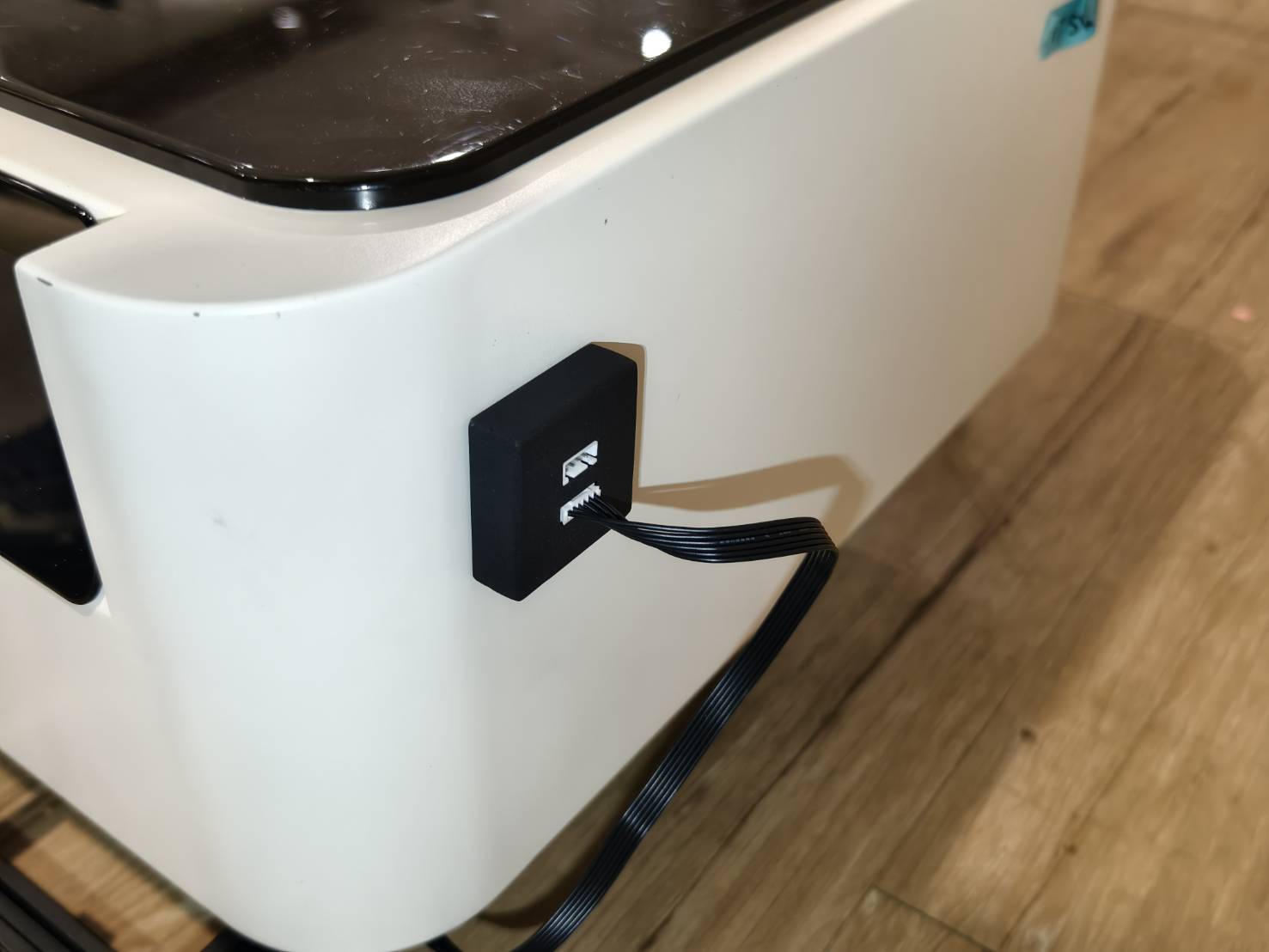

Localize o adaptador, insira a outra extremidade do cabo de conexão na caixa e, em seguida, conecte o adaptador à máquina.
Passo 19
Se houver uma braçadeira no cabo de conexão do alimentador, corte-a.

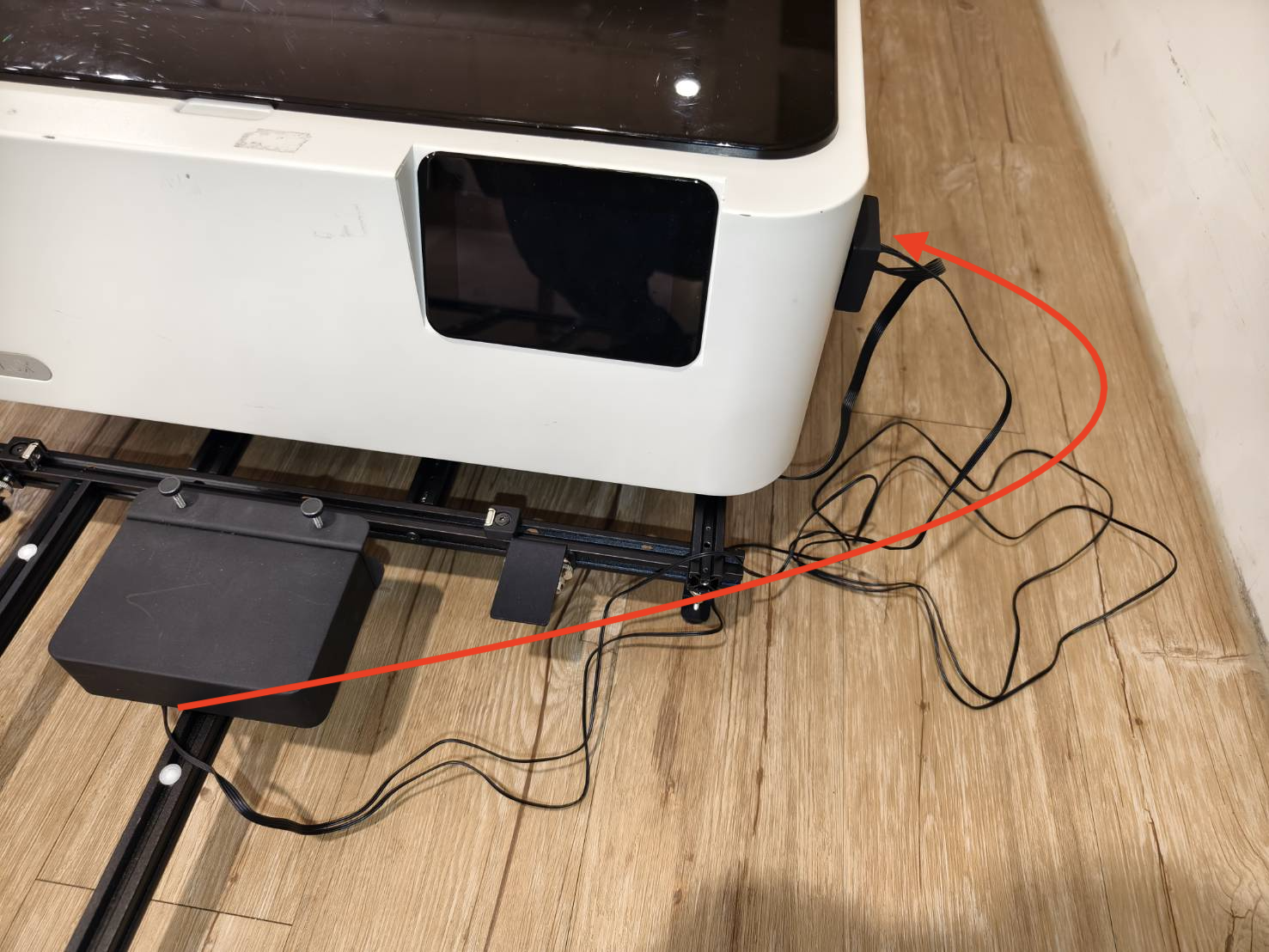

Conecte o cabo do alimentador ao adaptador.
Passo 20

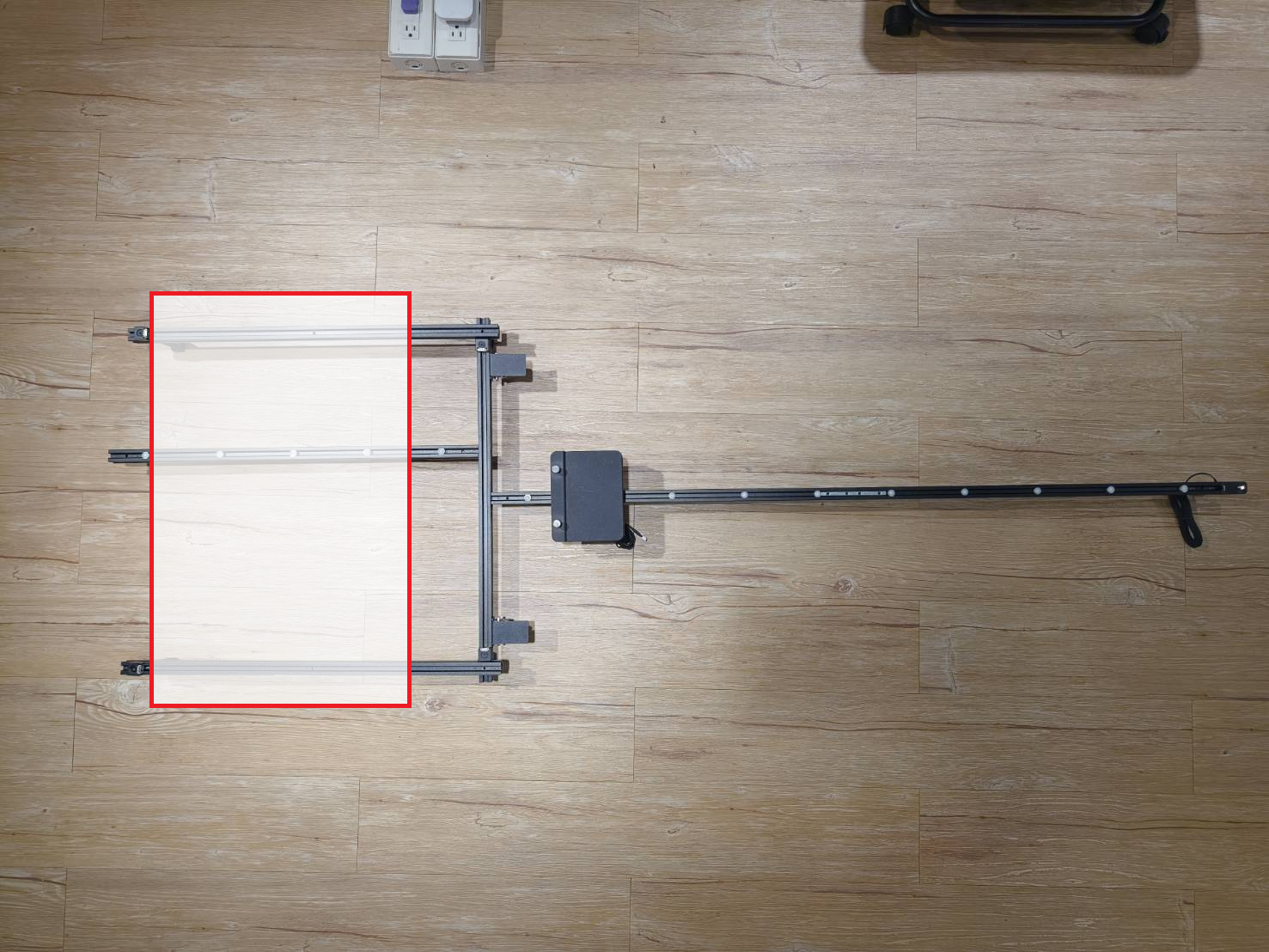

Posicione o material, assegure-se de que esteja nivelado contra o alimentador e, em seguida, aperte os parafusos borboleta para fixá-lo.

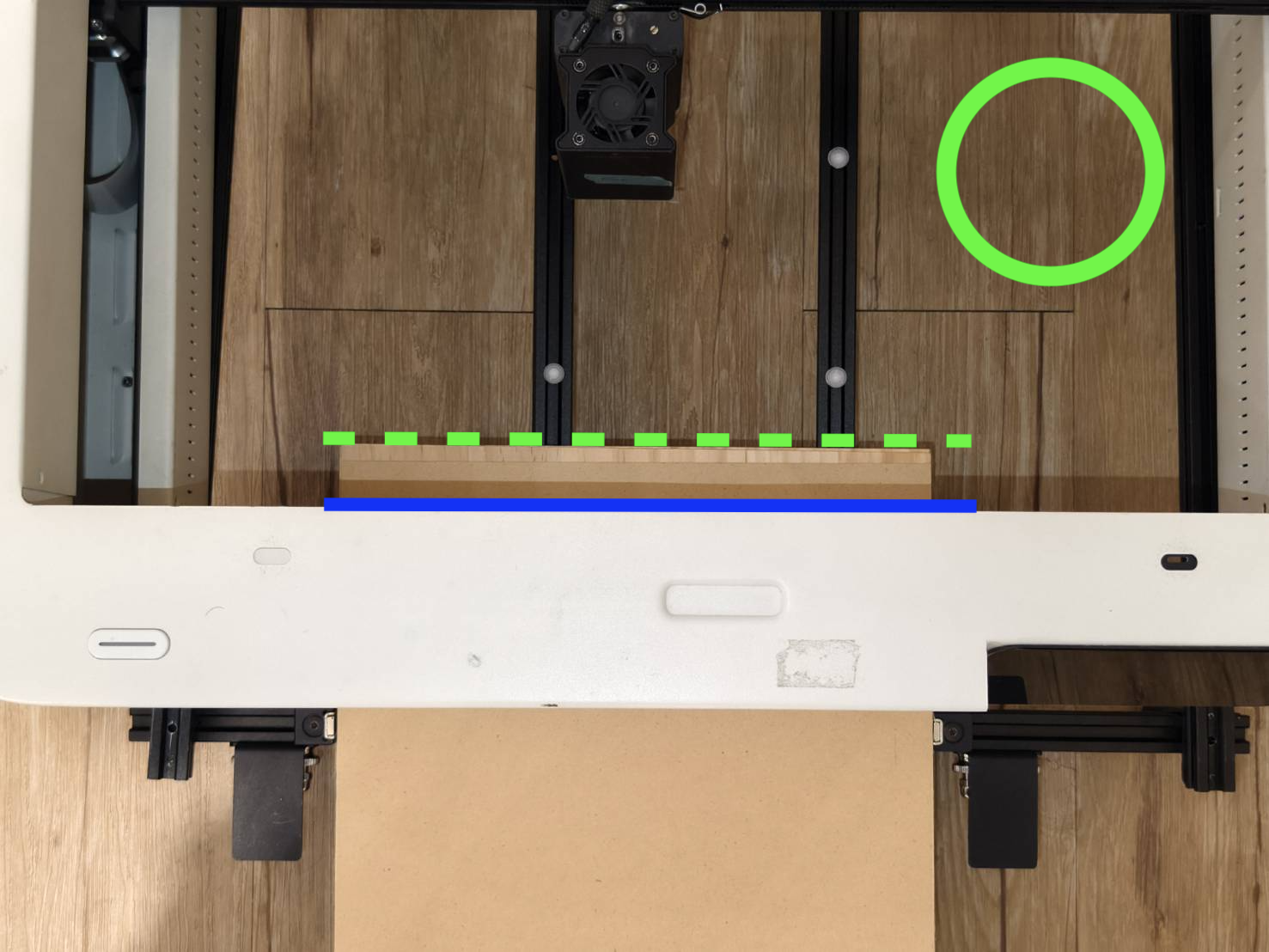

Nota: Quando a tampa inferior estiver aberta, a sonda de foco automático pode não alcançar a superfície do material. Nesse caso, será necessário elevar o material em aproximadamente 10-12 mm. Se o próprio material já tiver mais de 12 mm de espessura, não será necessária elevação adicional.
No exemplo mostrado no vídeo abaixo, o material é elevado em 10 mm usando duas placas de madeira de 5 mm, sendo a terceira camada o material a ser gravado.

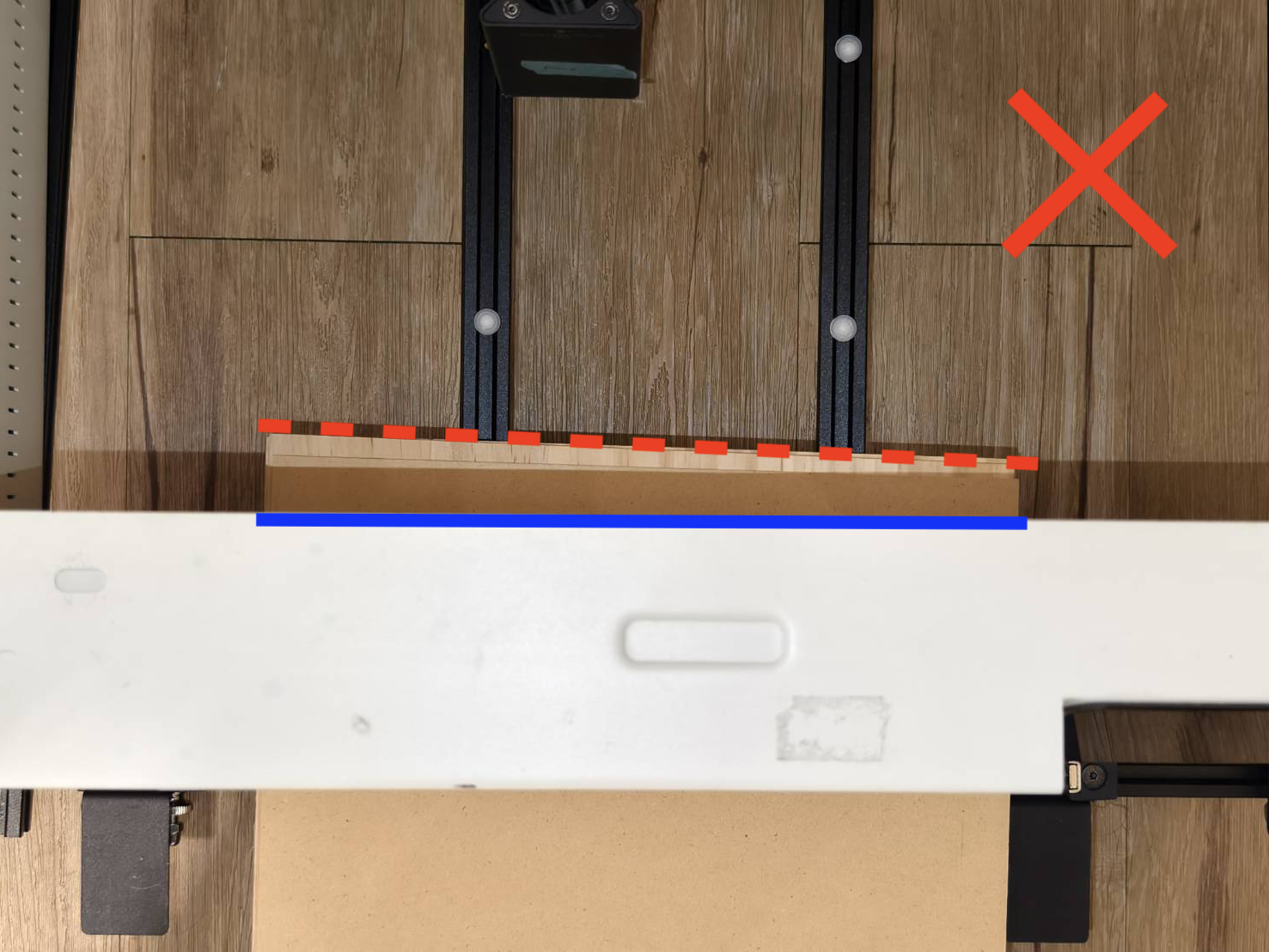

Empurre e puxe o material para frente e para trás para testar, observando sua aparência sob a tampa inferior da máquina para confirmar se está nivelado.
Etapa 21
Ajuste a posição dos ímãs do Trilho limitador instalados na etapa 14.

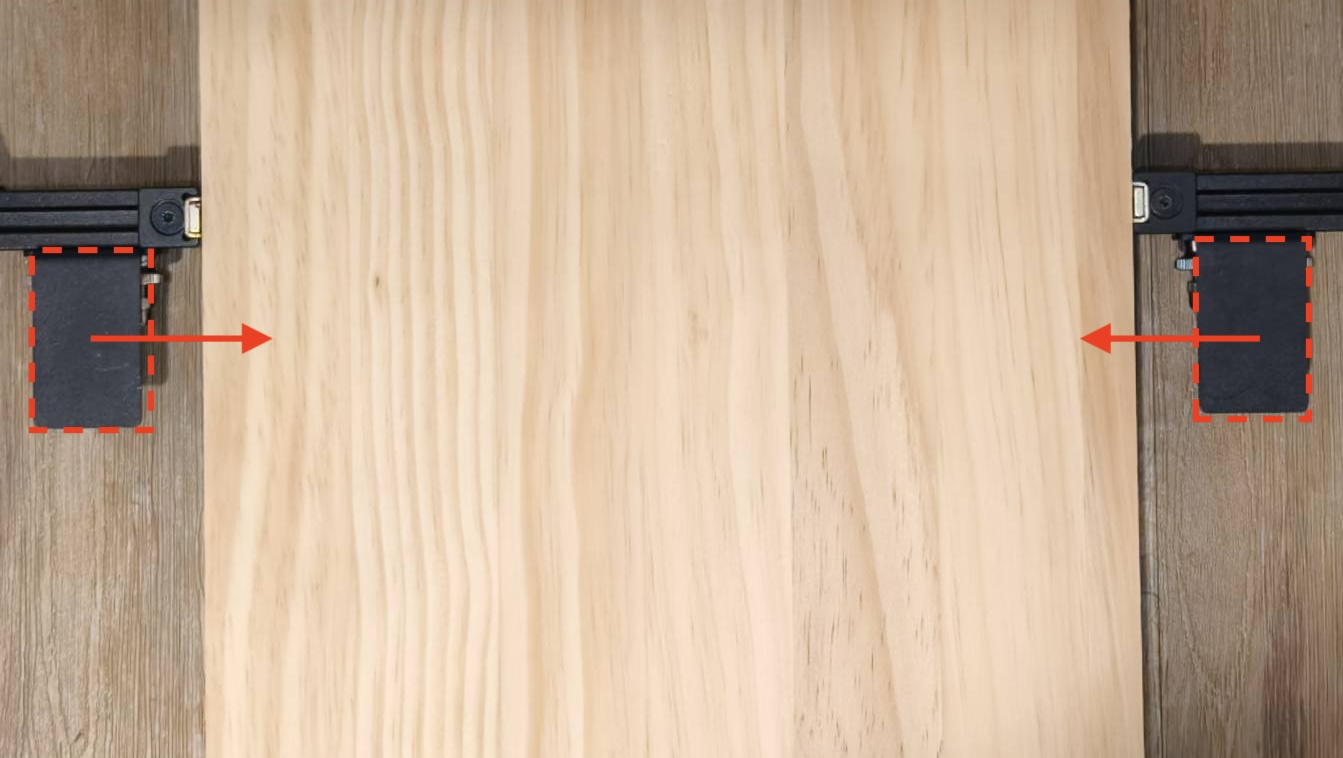

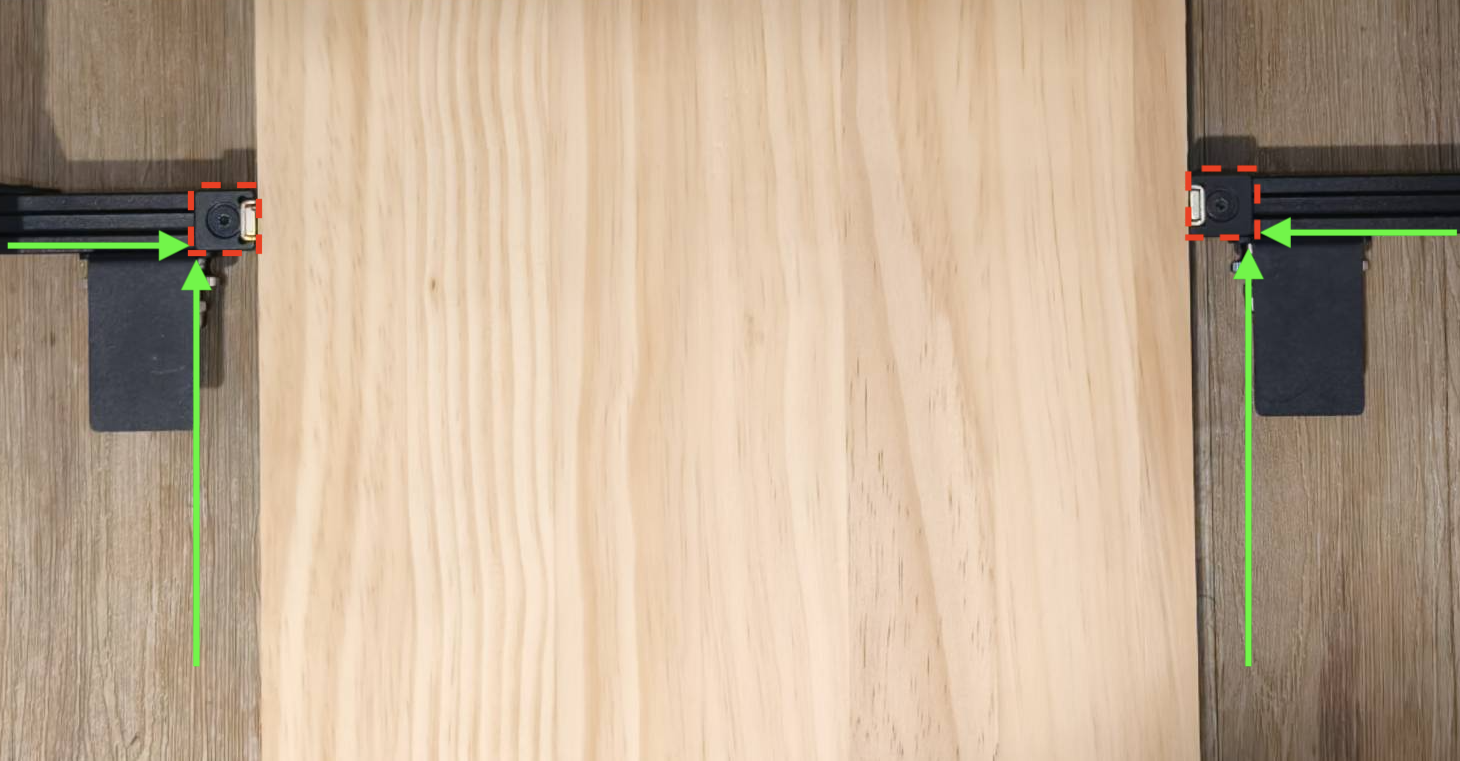

Ajuste a posição da plataforma do rolo Guia de Borda conforme o vídeo abaixo, alinhando-a rente à borda externa do ímã do Trilho limitador.
Instale os rolos. Os rolos com mola podem ser instalados tanto à esquerda quanto à direita sem restrição. Seu principal objetivo é evitar o desvio do material.
| Instalação Invertida (para materiais com espessura menor que 5mm) | |
| Instalação Padrão（para materiais com espessura maior que 5mm） | |
Etapa 22

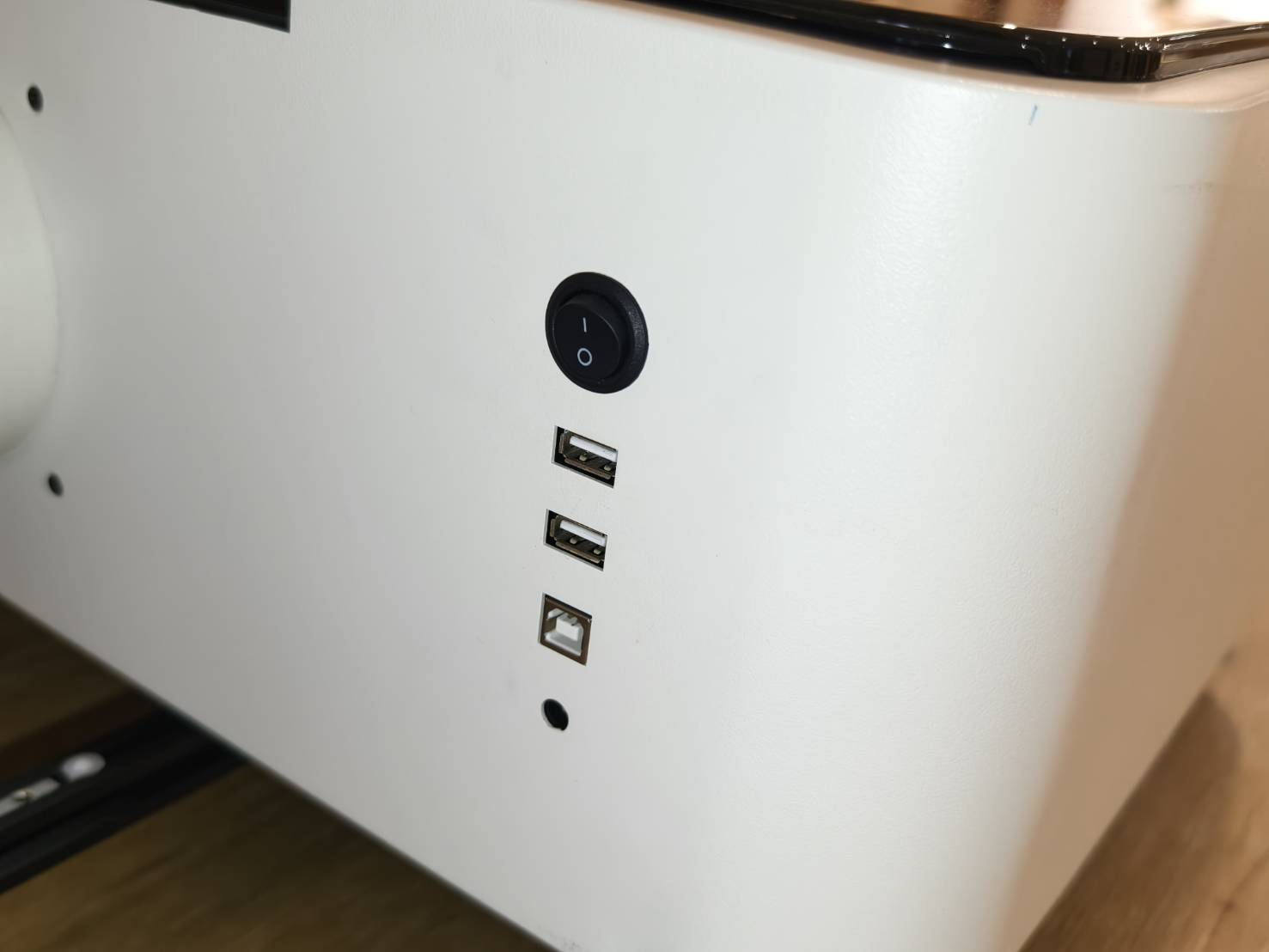

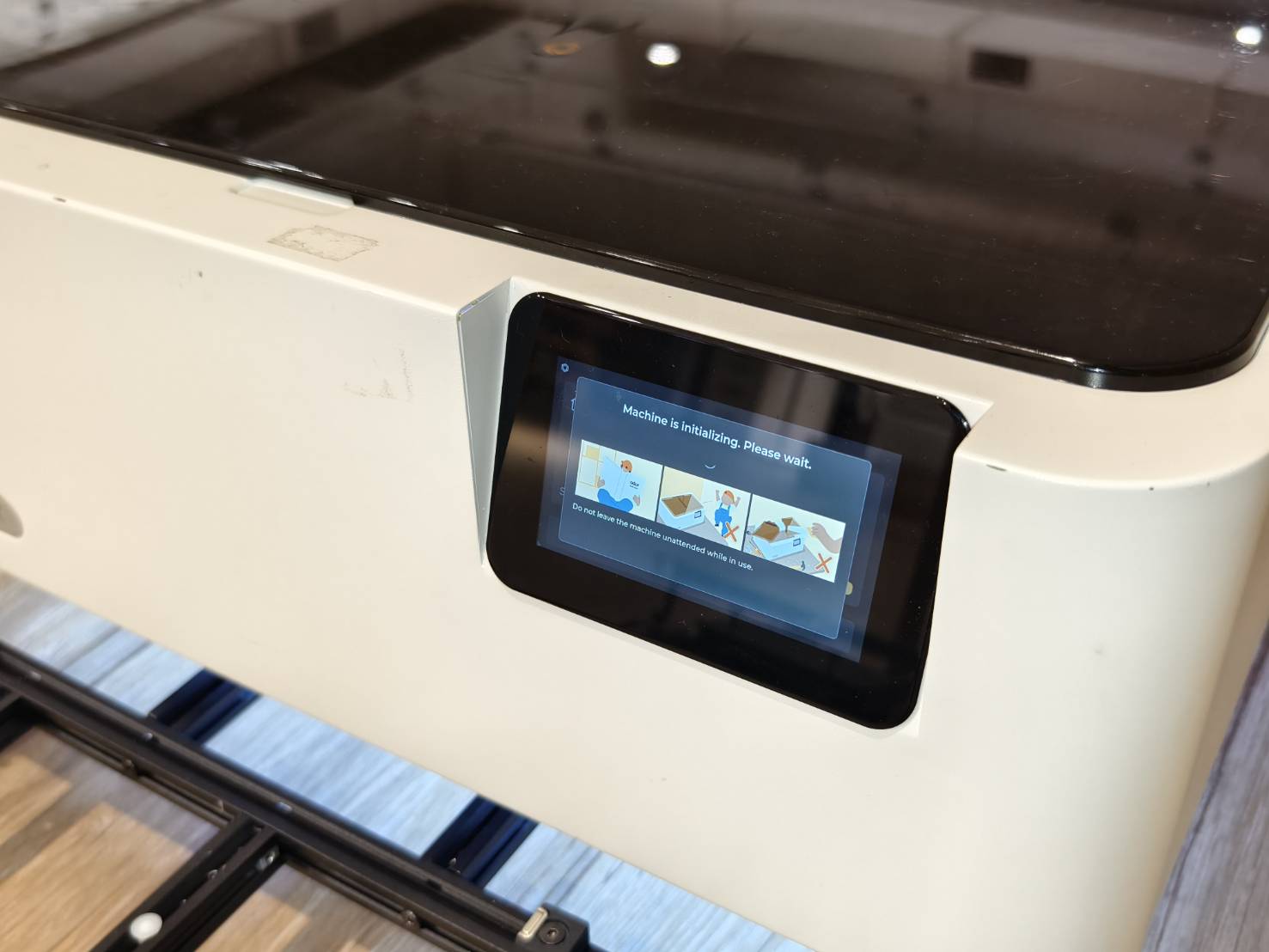

Ligue a máquina.

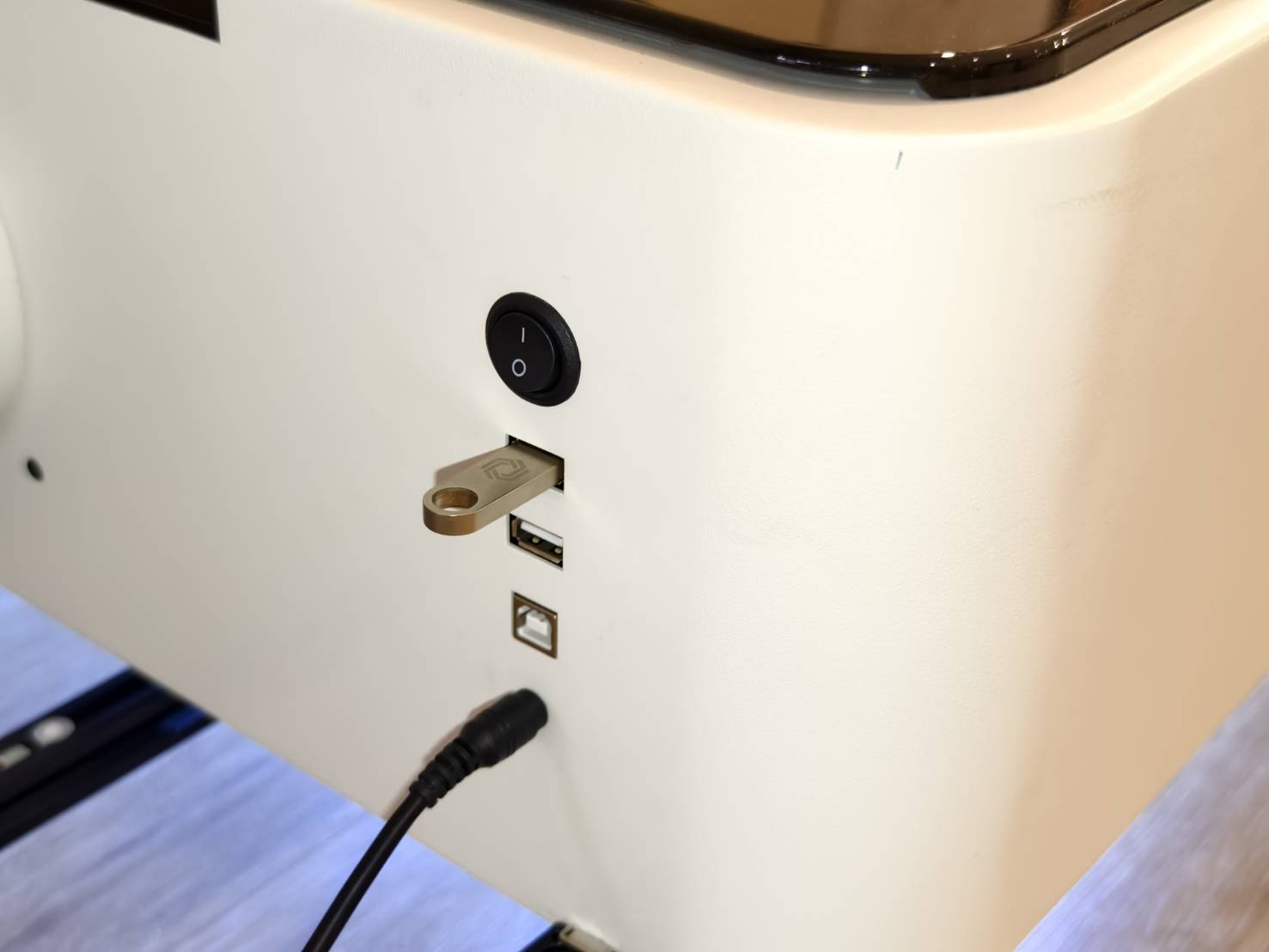

Certifique-se de que a trava de segurança esteja inserida na parte traseira da máquina.
Etapa 23
Verifique se você está usando as seguintes versões de software e firmware.
|
Versão do Beam Studio 2.5.3 ou superior (Tutorial) |
Versão do Firmware 5.3.8 ou superior. (Tutorial) |
|
|
Etapa 24

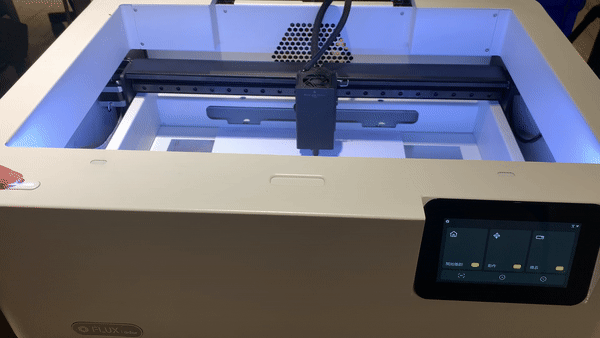

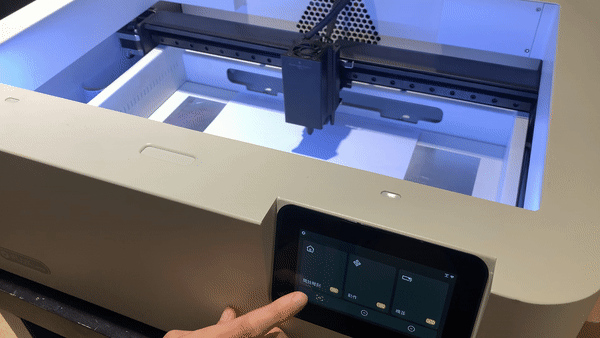

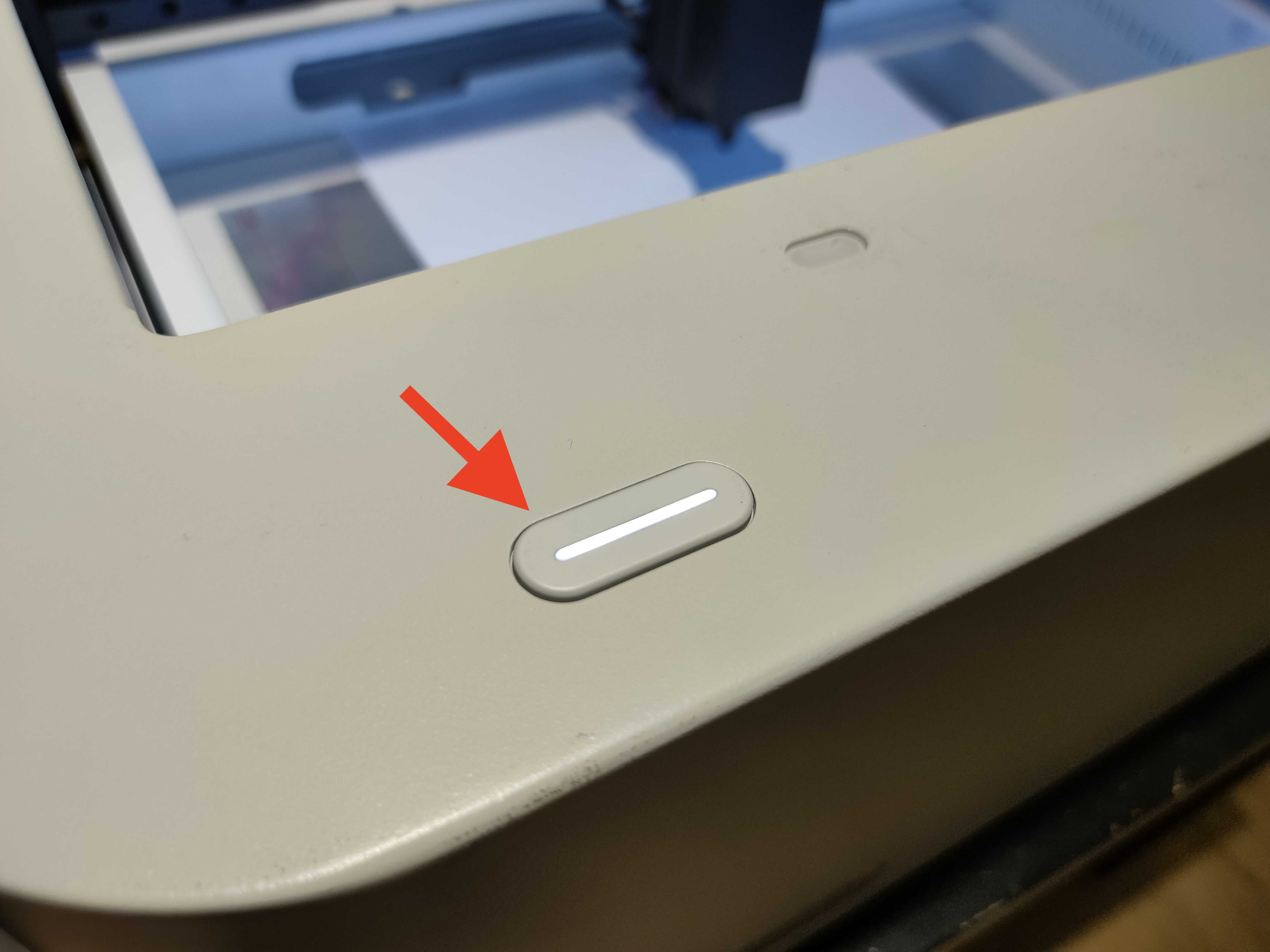

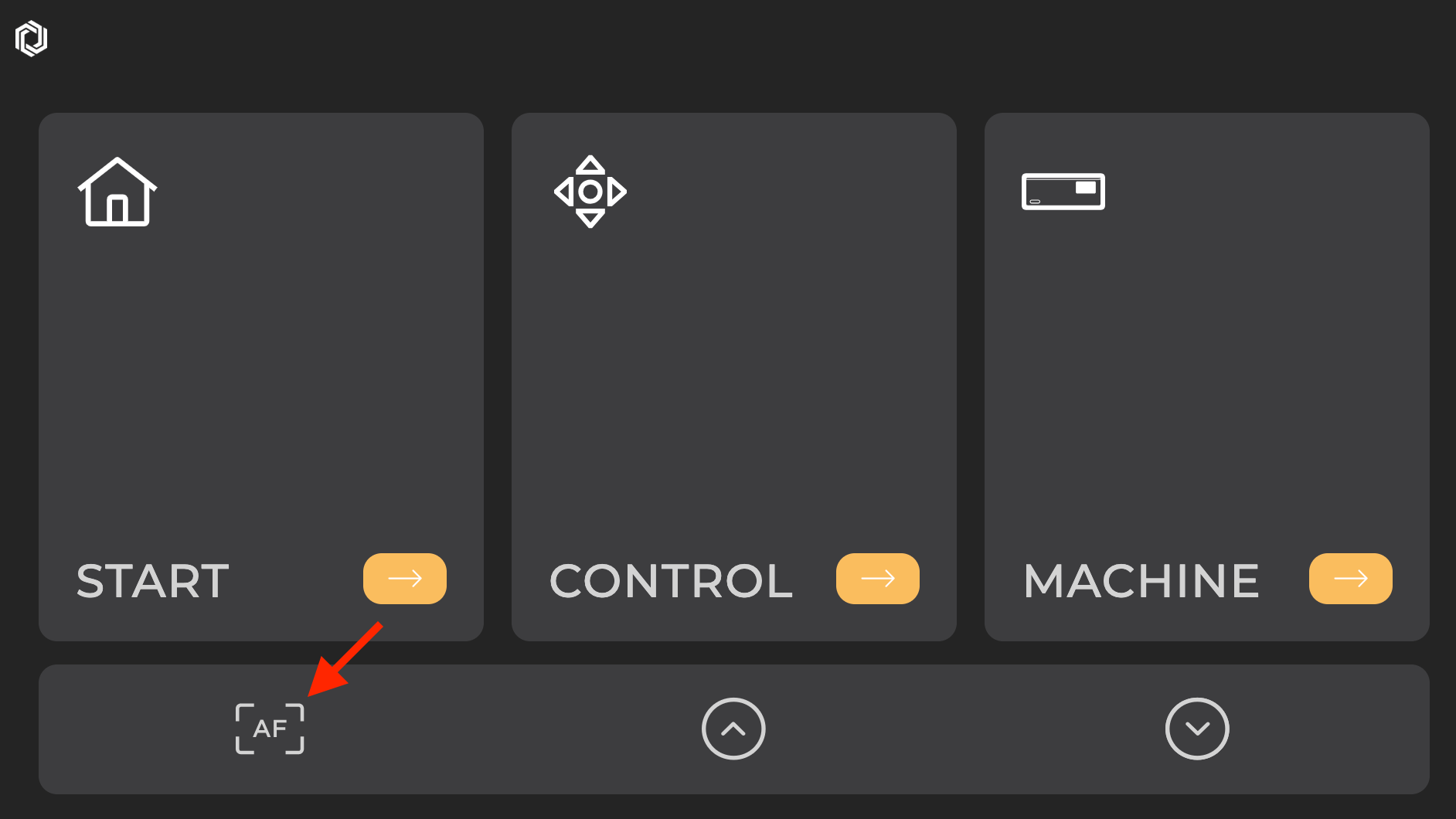

Realize a focalização usando o botão AF na tela ou o botão físico no lado esquerdo.
| Pressione e mantenha pressionado o botão AF no painel da máquina. | Clique duas vezes no botão de foco no lado esquerdo da máquina. |
|
|
|
Etapa 25

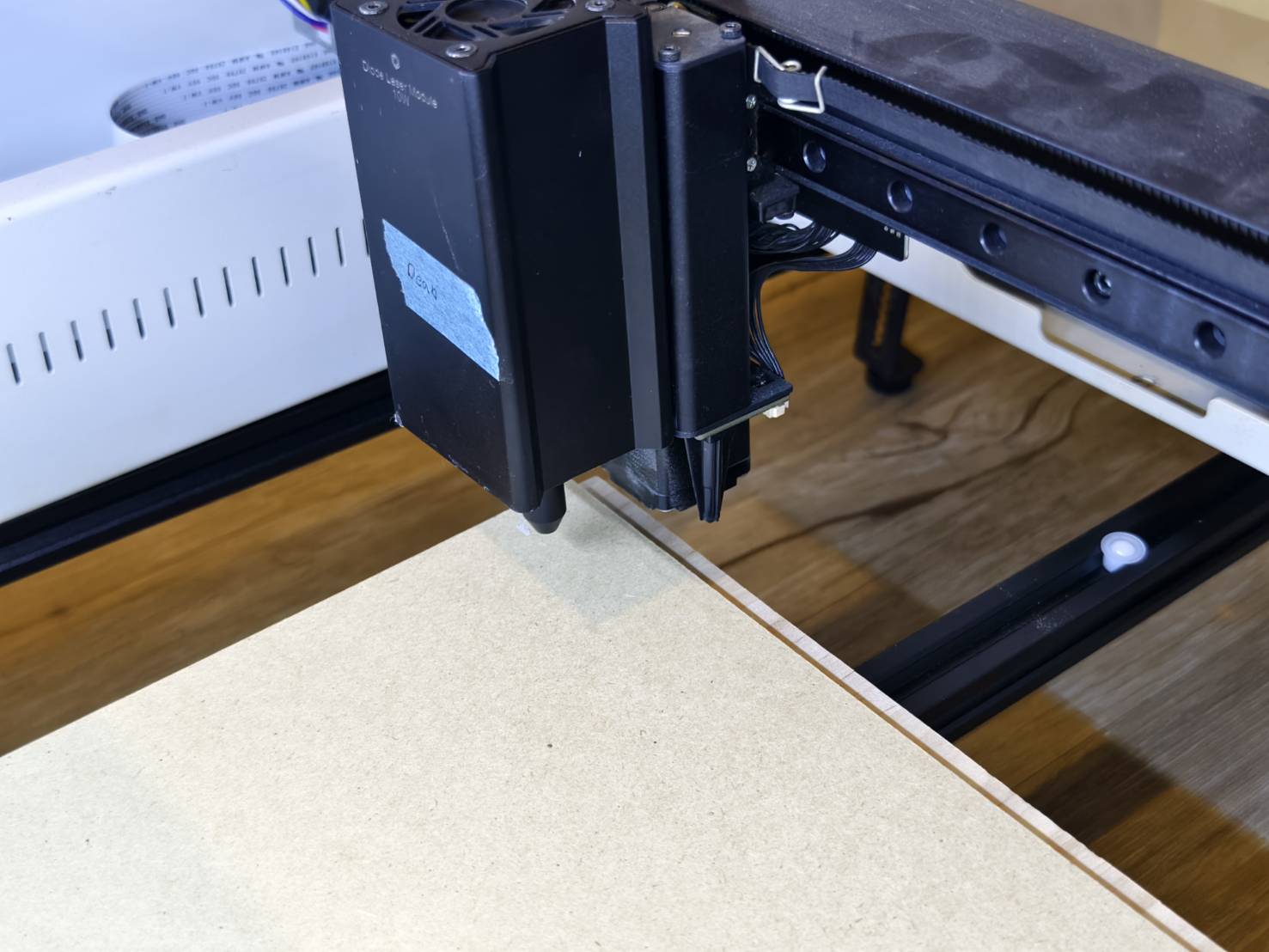

Mova a cabeça do laser para a área que deseja gravar ou cortar e, em seguida, feche a tampa.
Etapa 26

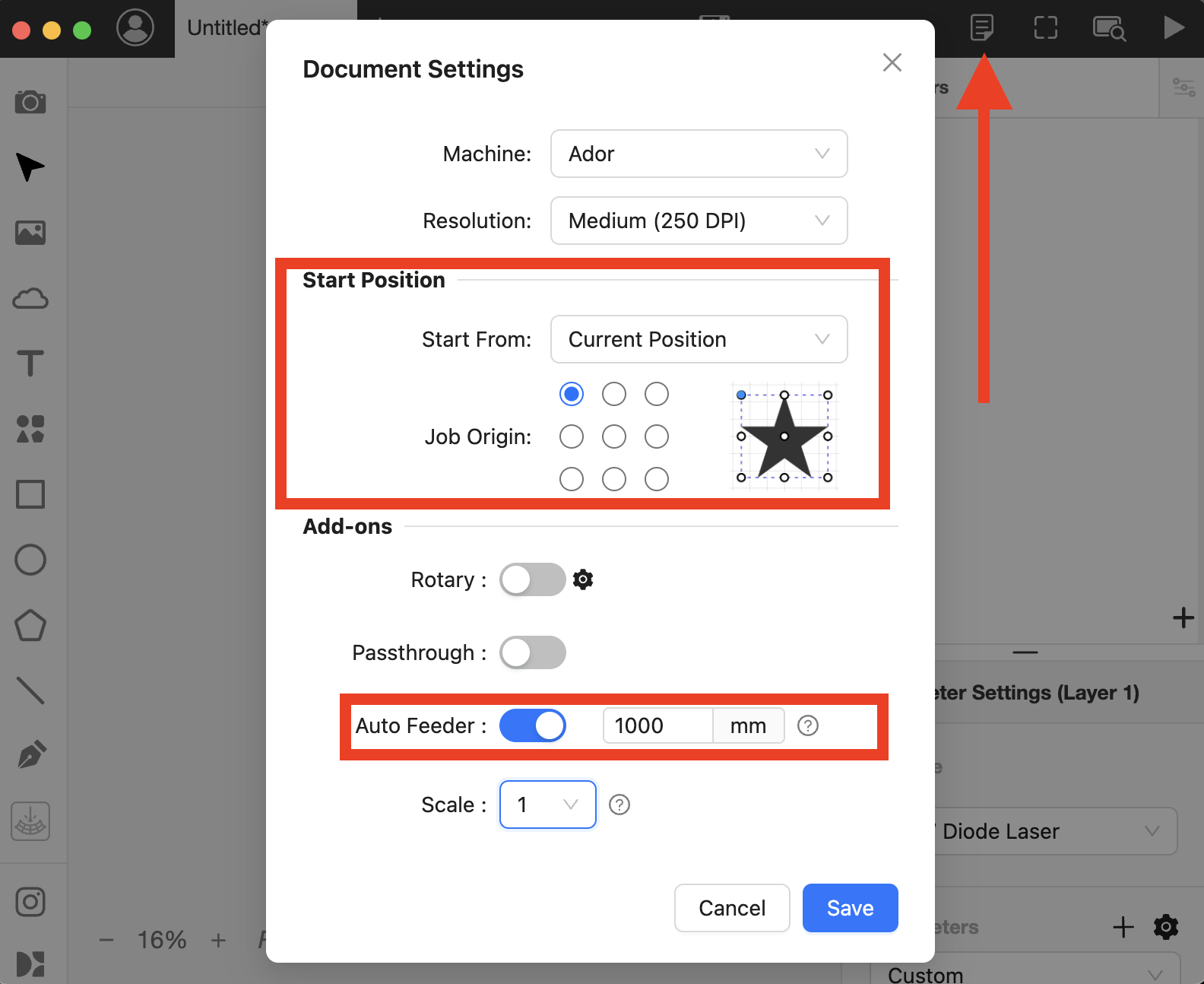

- Inicie o Beam Studio e abra as Configurações do Documento.
- Defina a Posição Inicial como a Posição Atual e configure-a para o canto superior esquerdo.
-
Ative a função do Alimentador Automático e insira o comprimento aproximado do seu material.
Passo 27
Importe ou crie um arquivo.
Configure os parâmetros corretos de acordo com o seu material.
Passo 28

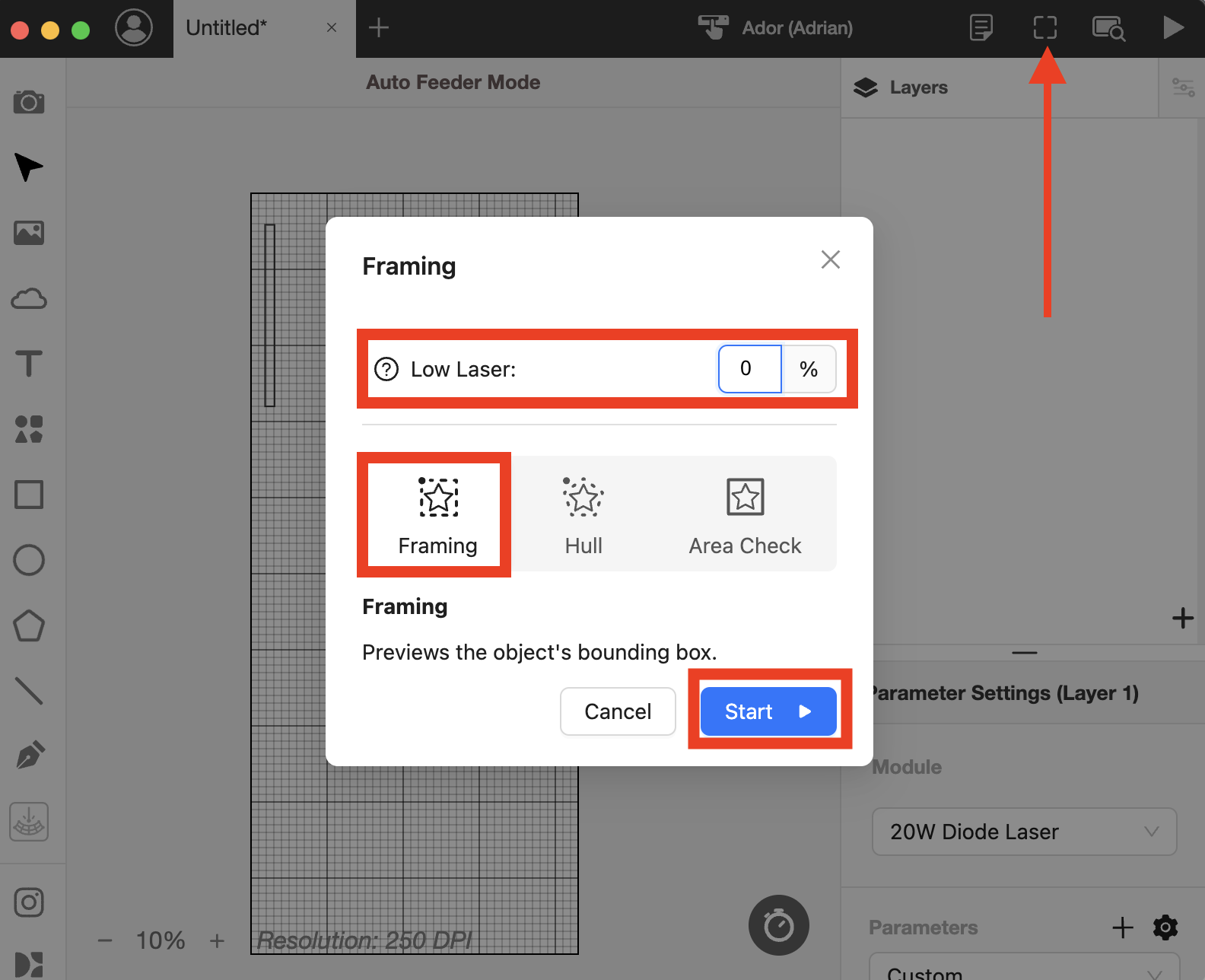

Utilize a função "Enquadramento" para visualizar o percurso de gravação.
A função "Laser Baixo" emite um laser de baixa intensidade com base na porcentagem definida.
Recomenda-se configurar para 0%. Caso contrário, o percurso de gravação pode ficar marcado no material.
Passo 29
Inicie a tarefa.
Passo 30
Verifique o resultado.
Se o tamanho do resultado diferir do seu design, use a função "Escala" nas Configurações do Documento no Beam Studio e tente novamente.
Esta função pode ser usada para aumentar ou reduzir proporcionalmente o tamanho do design.
- Por exemplo, se o retângulo estiver configurado para 50cm, mas o resultado for 25cm, defina a "Escala" para 2, assim o resultado será ampliado por um fator de 2. (25cm x 2 = 50cm >> Resultado)
- Outro exemplo: se o retângulo estiver configurado para 50cm, mas o resultado for 100cm, defina a "Escala" para 0.5, assim o resultado será reduzido por um fator de 0.5. (100cm x 0.5 = 50cm >> Resultado)
#FIM
