Descrição
Este artigo o guiará sobre como iniciar uma tarefa de gravação com o Alimentador Automático.
Desembalagem:
| Pacote do Alimentador Automático | |||
| # | Nome do Item | Descrição | Qtd |
| 1 | Alimentador | A parte principal que controla o movimento do material e o trajeto de gravação. | 1pc |
| 2 | Trilho | A peça possui roletes esféricos brancos embutidos, permitindo que o material se mova suavemente. | 5pcs |
| 3 | Viga de fixação do trilho | São as barras ou vigas que devem ser instaladas horizontalmente para estabilizar a estrutura. | 1pc |
| 4 | Correia | É a correia dentada que será montada no alimentador, responsável pelo seu movimento. | 1pc |
| 5 | Braçadeira da correia | É o retentor da correia usado para fixar a posição da correia. | 2pcs |
| 6 | Conector do trilho | É usado para conectar os trilhos para obter trilhos mais longos. | 6pcs |
| 7 | Roletes guia de borda | São usados para limitar a posição do material, evitando que saia na direção errada. | 1 conjunto |
| 8 | Plataforma do rolete guia de borda | É a plataforma onde os roletes ficarão apoiados. A posição das plataformas pode ser alterada dependendo do tamanho do material. | 2pcs |
| 9 | Elevador de trilho | Pode ser considerado como um pé usado para elevar a configuração. | 5pcs |
| 10 | Adaptador | É o adaptador do cabo, onde um slot é para o cabo da máquina e o outro é para o cabo do alimentador. | 1pc |
| 11 | Ímã de trilho | O propósito desta peça é limitar a posição do material de forma semelhante aos roletes. Também é usado para fixar a configuração na máquina. | 4 peças |
| 12 | Suporte de posicionamento em L | O ímã será instalado no suporte para fixação na máquina. | 2pcs |
| 13 | Porca T M5 | Será a porca para o ímã. | 4 peças |
| 14 | Grampo de trilho | Isso será usado para fixar a configuração na máquina. Algumas configurações não necessitarão dessa peça. | 1pc |
| 15 | Cabo | O cabo para conectar à máquina e ao adaptador. | 1pc |
| 16 | Parafuso M5*6 | Parafuso curto | 6pcs |
| 17 | Parafuso M5*12 | Parafuso médio | 6pcs |
| 18 | Parafuso M5*22 | Parafuso longo | 6pcs |
| 19 | Chave hexagonal M4 | Esta ferramenta é utilizada para instalar a configuração. | 1pc |
| 20 | Chave Allen de 2,5mm | Esta ferramenta é utilizada para instalar a configuração. | 1pc |
| 21 | Chave Allen de 2mm | Esta ferramenta é utilizada para instalar a configuração. | 1pc |
| 22 | Chave de boca de 10mm | Esta ferramenta é utilizada para ajustar ou substituir a roda do alimentador. | 1pc |
| 23 | Roda de Esfera Branca | Esta é a peça de reposição para as rodas de esfera brancas que são embutidas nos trilhos. | 3 peças |
| Pacote de Extensão | |||
| # | Nome do Item | Descrição | Qtd |
| 1 | Trilho | A peça possui roletes esféricos brancos embutidos, permitindo que o material se mova suavemente. | 6pcs |
| 2 | Conector do trilho | É usado para conectar os trilhos para obter trilhos mais longos. | 6pcs |
| 3 | Viga de fixação do trilho | São as barras ou vigas que devem ser instaladas horizontalmente para estabilizar a estrutura. | 2pcs |
| 4 | Elevador de trilho | Pode ser considerado como um pé usado para elevar a configuração. | 5pcs |
| 5 | Parafuso M5*6 | Parafuso curto | 8 peças |
| 6 | Parafuso M5*22 | Parafuso longo | 6pcs |
| 7 | Parafuso M5*25 | Parafuso extralongo | 4 peças |
| 8 | Correia de 3m (300mm) | Esta correia será usada para substituir a original ao utilizar a configuração mais longa. | 1pc |
| 9 | Cabo de Extensão | Este cabo será usado para estender o cabo do alimentador ao utilizar a configuração mais longa. | 1pc |
| 10 | Roda de Esfera Branca | Esta é a peça de reposição para as rodas de esfera brancas que são embutidas nos trilhos. | 3 peças |
Passo 1
Remova a base metálica do Ador.
Desparafuse estes dois parafusos para remover a base metálica.
Remova a base metálica levantando ligeiramente a máquina e retirando a base diretamente.
Passo 2
Desligue a máquina e remova o cabo de alimentação.
Passo 3
Localize o trilho principal (o que possui uma correia) e remova os conectores do trilho.
(Outros conectores de trilho podem estar em outros trilhos.)
Passo 4
Solte a correia e localize o lado mais longo.
Afrouxe o retentor da correia usando a chave Allen pequena.
| Lado Curto da Correia | Lado Longo da Correia |
Enquanto isso, por favor aperte o retentor da correia no lado curto
Passo 5
Prepare o alimentador e o trilho principal.
Insira o trilho principal na polia, introduzindo primeiro o lado longo da correia.
Enganche a correia para cima na engrenagem e guie-a para baixo, formando um formato de pico.
É essencial inserir nesta direção, garantindo que o lado longo da correia fique no mesmo lado da superfície plana do alimentador.
Passo 6

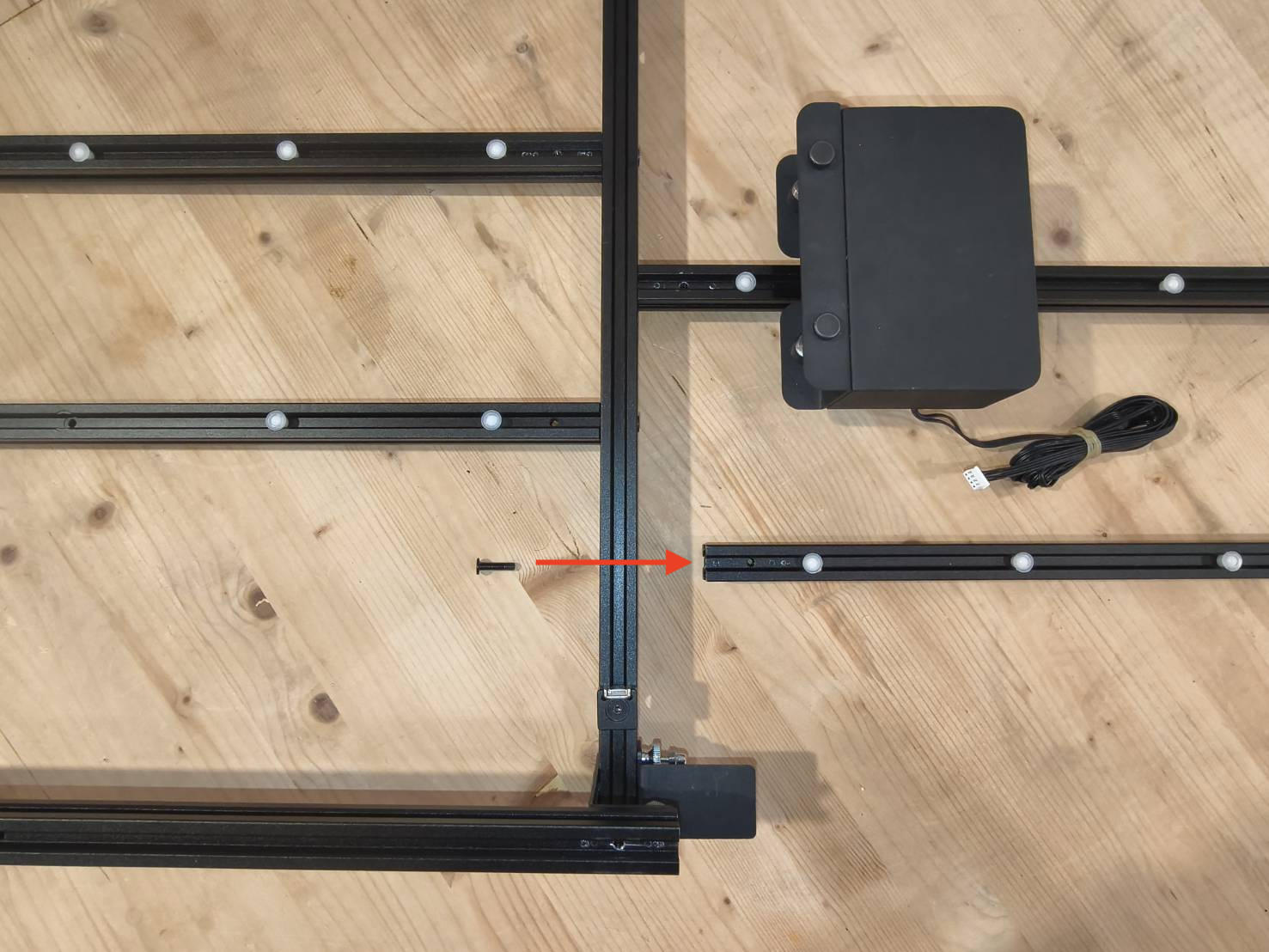

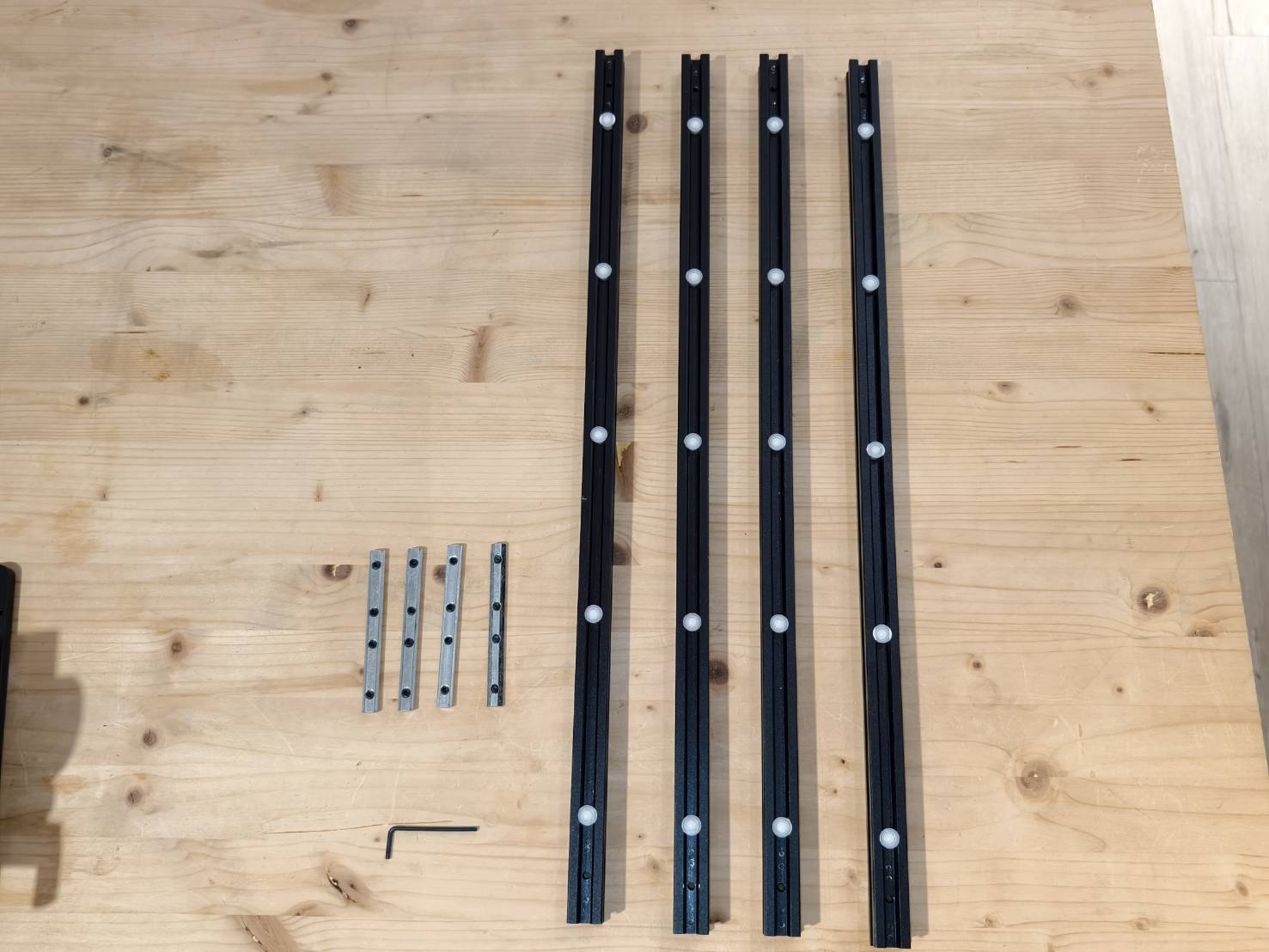

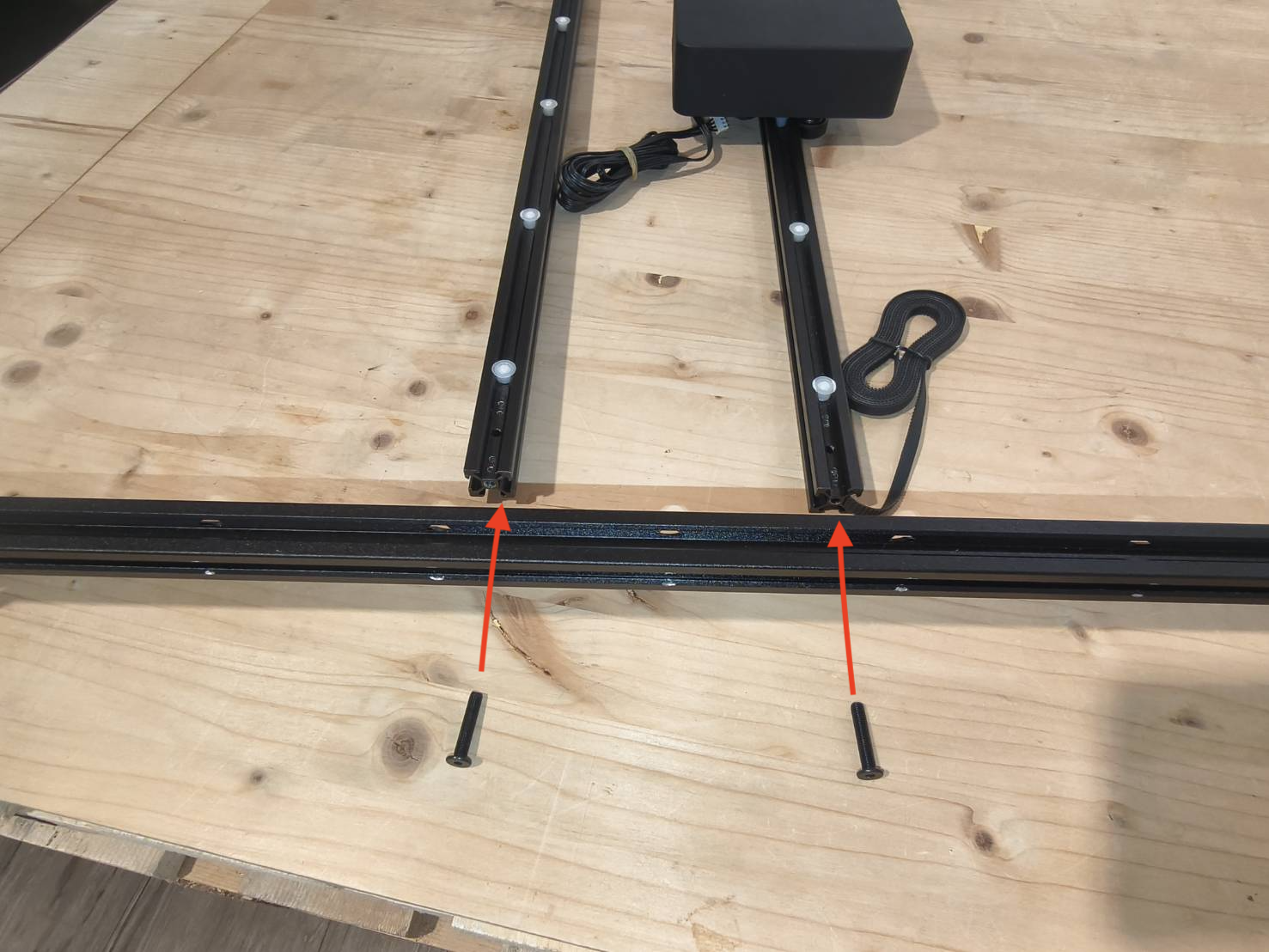

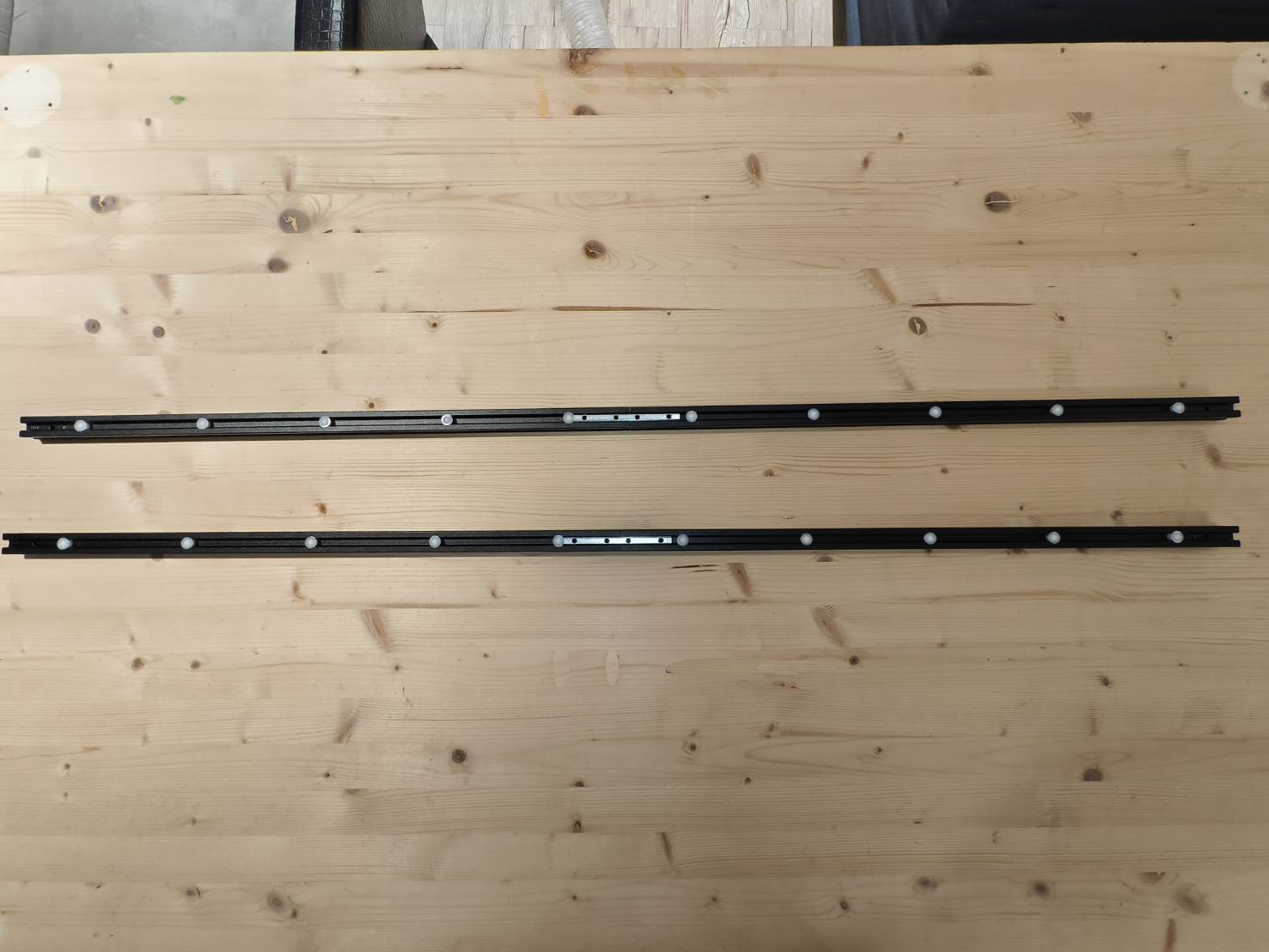

Prepare dois conectores de trilho e um trilho de extensão (com rodas esféricas brancas).

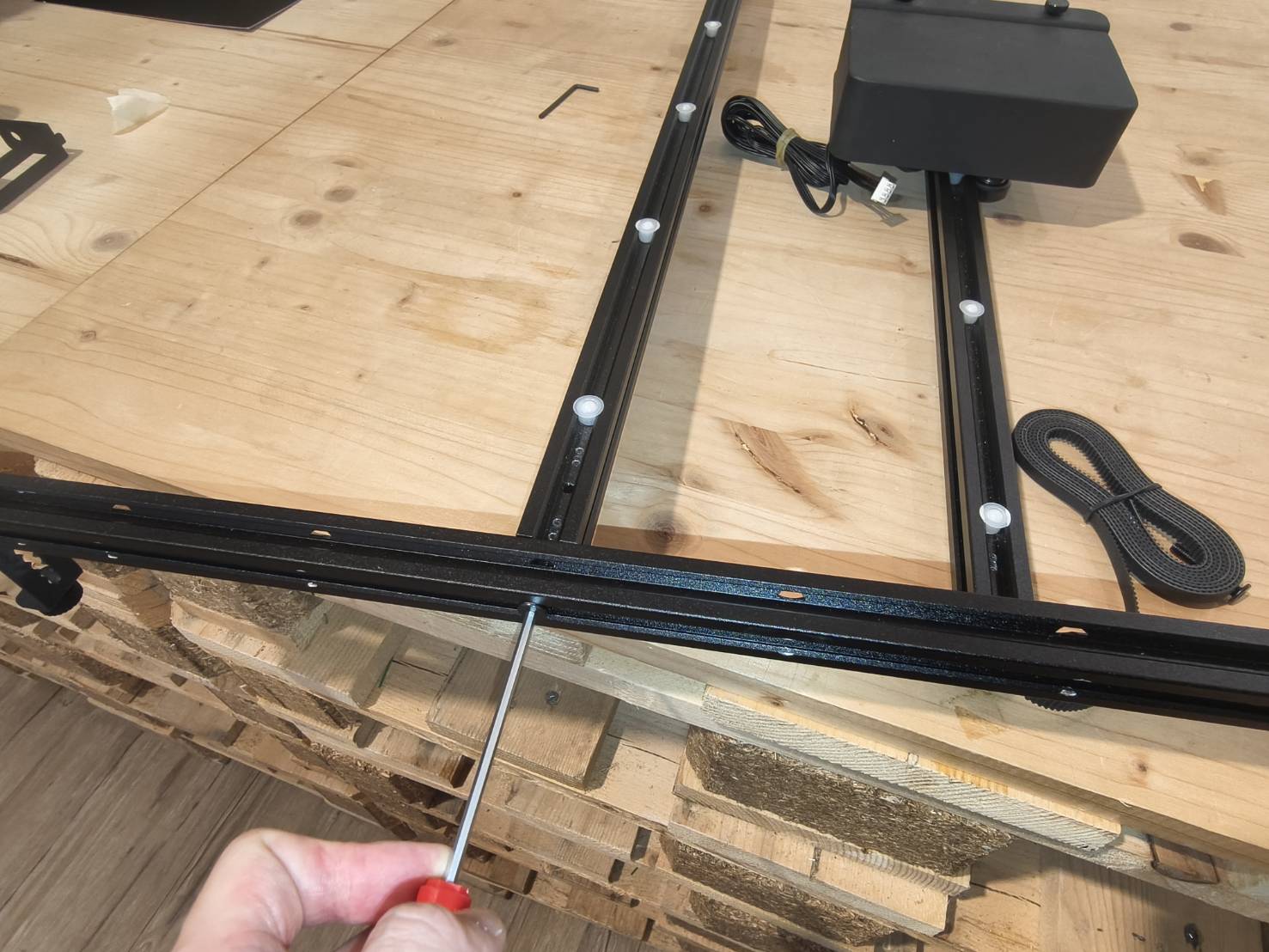

Cada bloco possui quatro parafusos. Fixe dois parafusos no trilho principal e dois no trilho de extensão para obter uma fixação firme.
(Nota: Certifique-se de que o trilho de extensão tenha rodas brancas, pois estas são para o movimento dos alimentadores. Os conectores devem estar no mesmo lado das rodas brancas e abaixo delas.)
Passo 7
Fixe a correia no lado longo com o retentor da correia que foi removido anteriormente.
(Certifique-se de que a correia esteja bem tensionada antes de fixá-la.)
Verifique se a correia está bem encaixada na polia. Caso contrário, remova o retentor da correia e reinsira o alimentador.
Passo 8

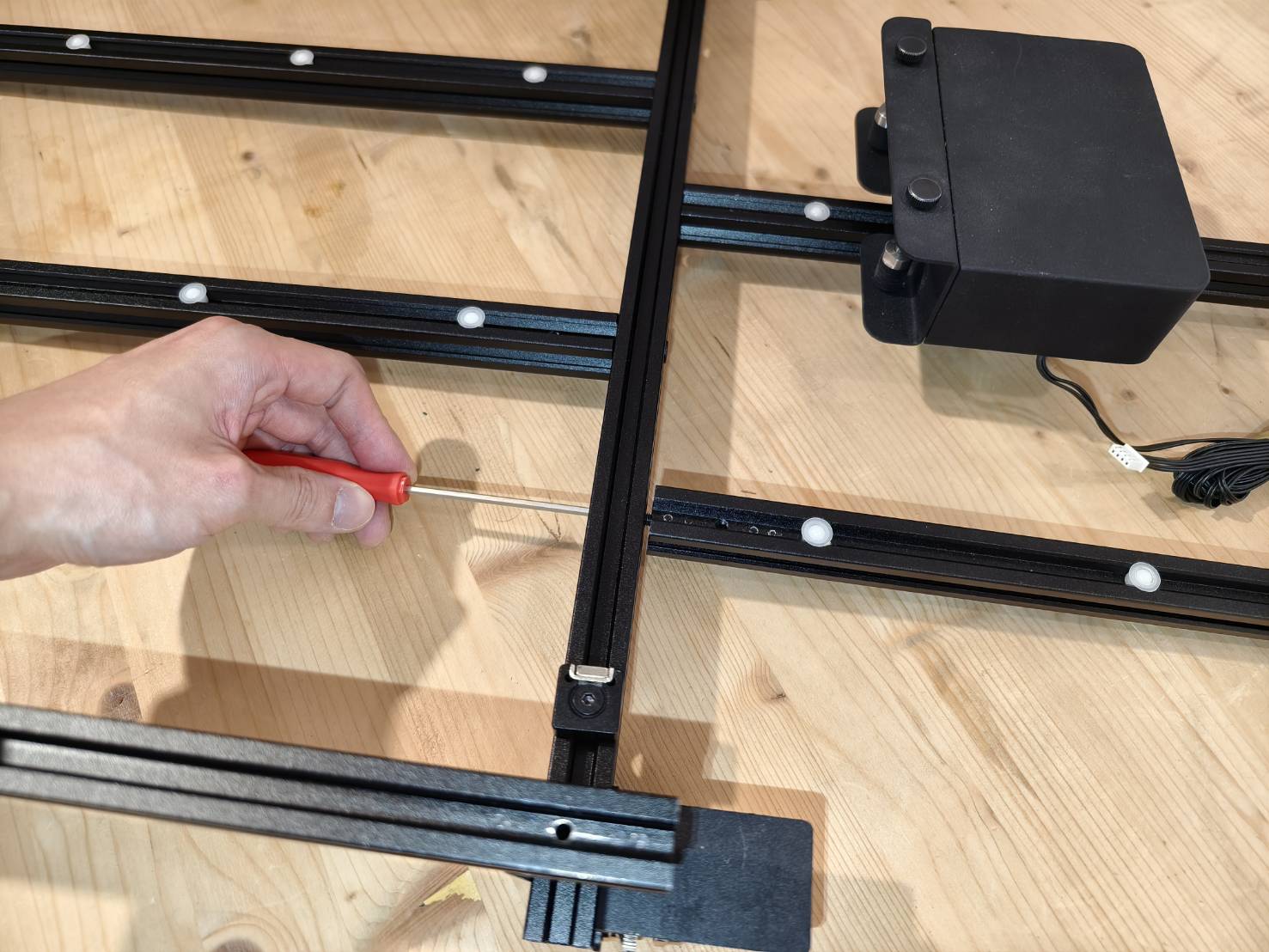

Prepare um trilho e um parafuso M5x22.
Fixe o trilho à viga próximo ao furo central do parafuso.
Passo 9
Prepare um trilho e um parafuso longo (M5x22).
Fixe o trilho à viga próximo ao furo central do parafuso.
Passo 10
Prepare 2 elevadores de trilho e 2 parafusos médios (M5x12).
Instale os elevadores de trilho em ambos os lados da viga de fixação do trilho, com o parafuso apertado manualmente voltado para o lado do alimentador.
Passo 11
Prepare dois trilhos.
Instale os dois trilhos sobre as pernas de suporte em ambos os lados, com os roletes brancos voltados para baixo. Fixe-os usando os parafusos apertados manualmente.
Passo 12
Prepare 2 elevadores de trilho.
Instale os elevadores de trilho sob as bordas dos trilhos em ambos os lados e fixe-os usando parafusos apertados manualmente.
Passo 13
Prepare 2 ímãs de trilho e parafusos M5\*22.
Instale os ímãs de trilho na borda superior dos dois lados do trilho, garantindo que o lado magnético prateado esteja voltado para o alimentador.
Passo 14
Prepare 2 ímãs de trilho, 2 parafusos médios (M5x12) e 2 porcas T.
Combine as porcas e os parafusos, mas não os aperte completamente; apenas certifique-se de que os parafusos estejam encaixados.
Em seguida, instale os blocos magnéticos sobre a viga de fixação do trilho, fixando-os temporariamente. A posição deles será ajustada nas etapas seguintes.
Se toda a estrutura não estiver nivelada ou a superfície da mesa não estiver plana, você pode ajustar a altura dos suportes elevadores.
Etapa 15
Prepare duas plataformas de roletes guia de borda.
Em seguida, instale-as na viga de fixação do trilho central, voltadas para trás, em direção ao lado do alimentador.
Instale as duas plataformas nas posições mais externas primeiro.
As plataformas podem ser movidas e reposicionadas dependendo da largura do seu material, o que será abordado mais adiante neste artigo.
Etapa 16
Prepare dois conectores de trilho e um trilho de extensão (com rodas esféricas brancas).
Estenda o trilho e o conector do trilho em direção à parte traseira.

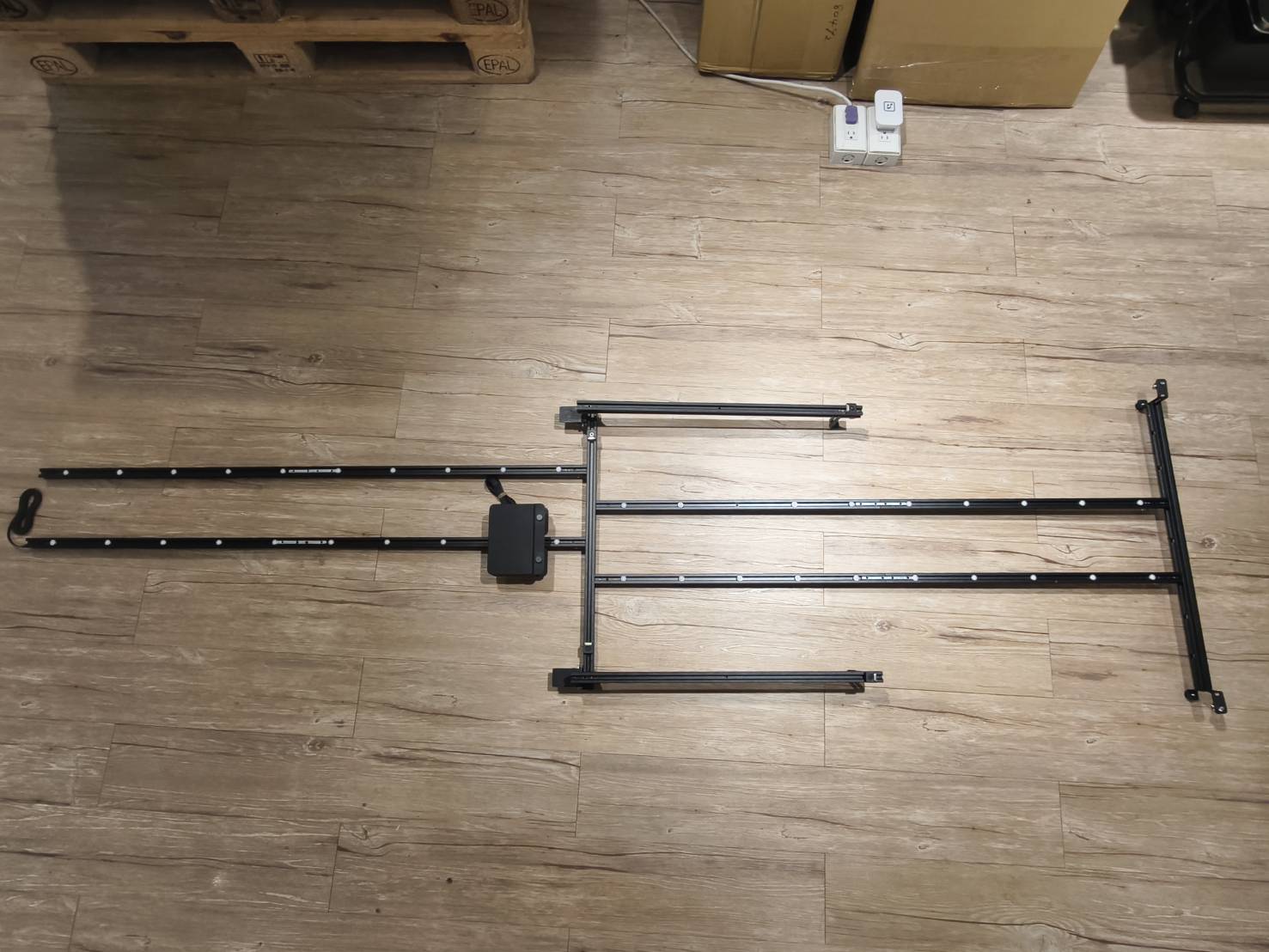

Etapa 17

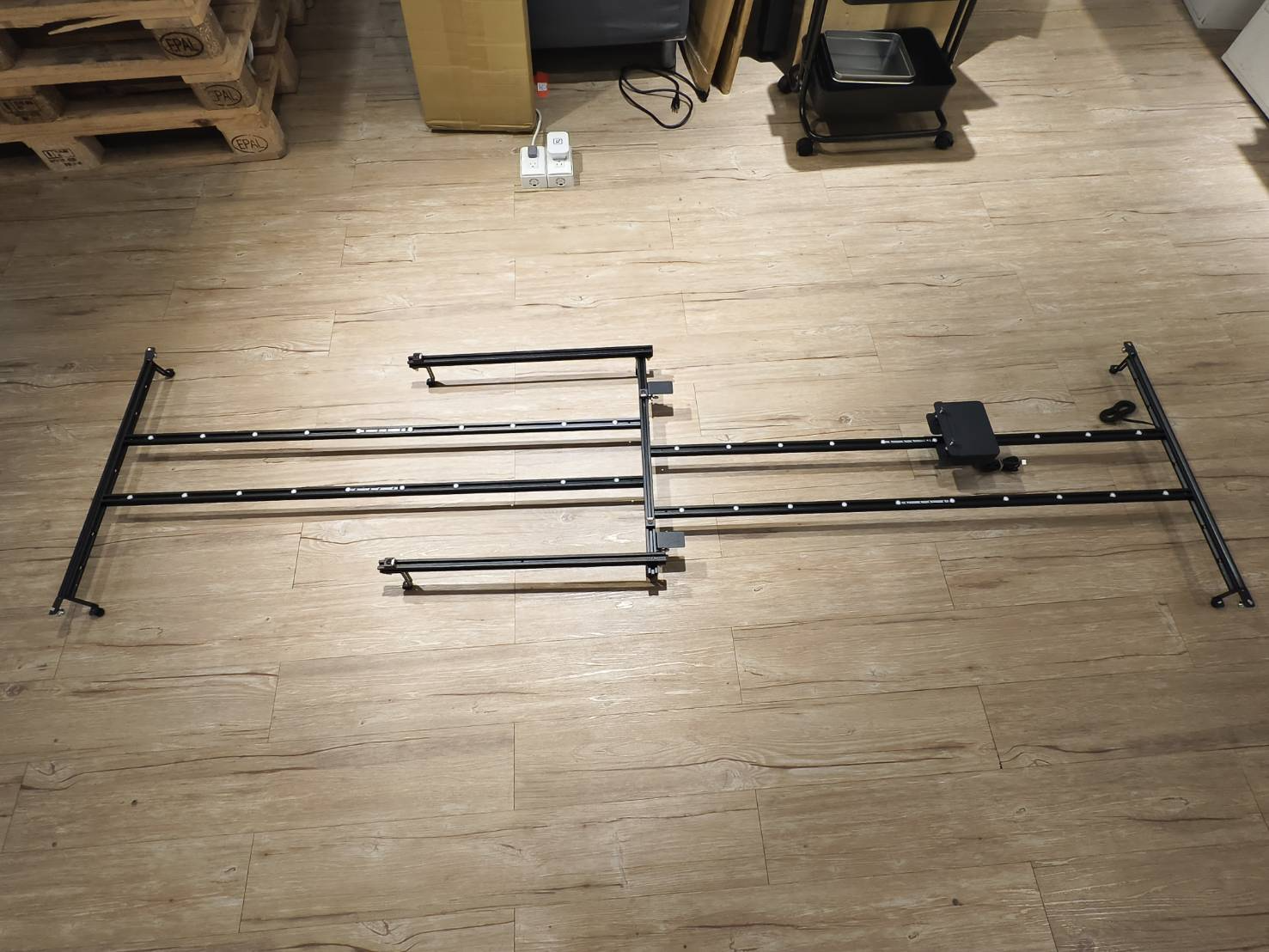

Prepare 4 trilhos e 4 conectores de trilho.
Em seguida, estenda cada conjunto conectando-os. Ao final, você deve ter dois conjuntos de trilhos estendidos.
Etapa 18
Prepare 2 vigas de fixação do trilho, 4 elevadores de trilho e 4 parafusos curtos (M5\*6).
Use os parafusos curtos para fixar os elevadores de trilho em ambas as extremidades de cada viga de fixação do trilho. Você terá dois conjuntos de viga de fixação do trilho + elevadores de trilho.
Siga as etapas abaixo para a instalação:
Certifique-se de que, quando a viga de fixação do trilho estiver na posição vertical, os furos dos parafusos estejam nas laterais, não na parte superior ou inferior.
Se os furos não estiverem nas laterais, afrouxe os parafusos, gire os elevadores de trilho e, em seguida, aperte os parafusos novamente.
Etapa 19
Prepare o trilho de extensão x1 e o parafuso longo (M5x22) x1.
Instale o trilho de extensão na viga de fixação do trilho, utilizando o orifício do parafuso próximo ao centro.
Etapa 20
Prepare 1 conjunto de apoios para os pés da viga do trilho e 2 parafusos longos (M5x22).
Instale-o no lado oposto para fixá-lo, com o apoio preto da viga do trilho voltado para baixo.
Se a estrutura geral não estiver nivelada, ajuste a posição dos parafusos dos pés de apoio para elevá-la ou abaixá-la conforme necessário.
Etapa 21
Prepare um trilho de extensão e um parafuso longo (M5x22).
Instale o trilho de extensão na viga, no lado mais próximo do alimentador, utilizando o orifício de parafuso mais externo.
Etapa 22
Prepare o conjunto do apoio para o pé da viga x1 e parafusos longos (M5x22) x2.
Instale-o no lado oposto para fixá-lo, garantindo que o apoio preto do pé da viga esteja voltado para baixo.
Se a estrutura geral não estiver nivelada, ajuste a posição dos parafusos dos pés de apoio para elevá-la ou abaixá-la conforme necessário.
Etapa 23

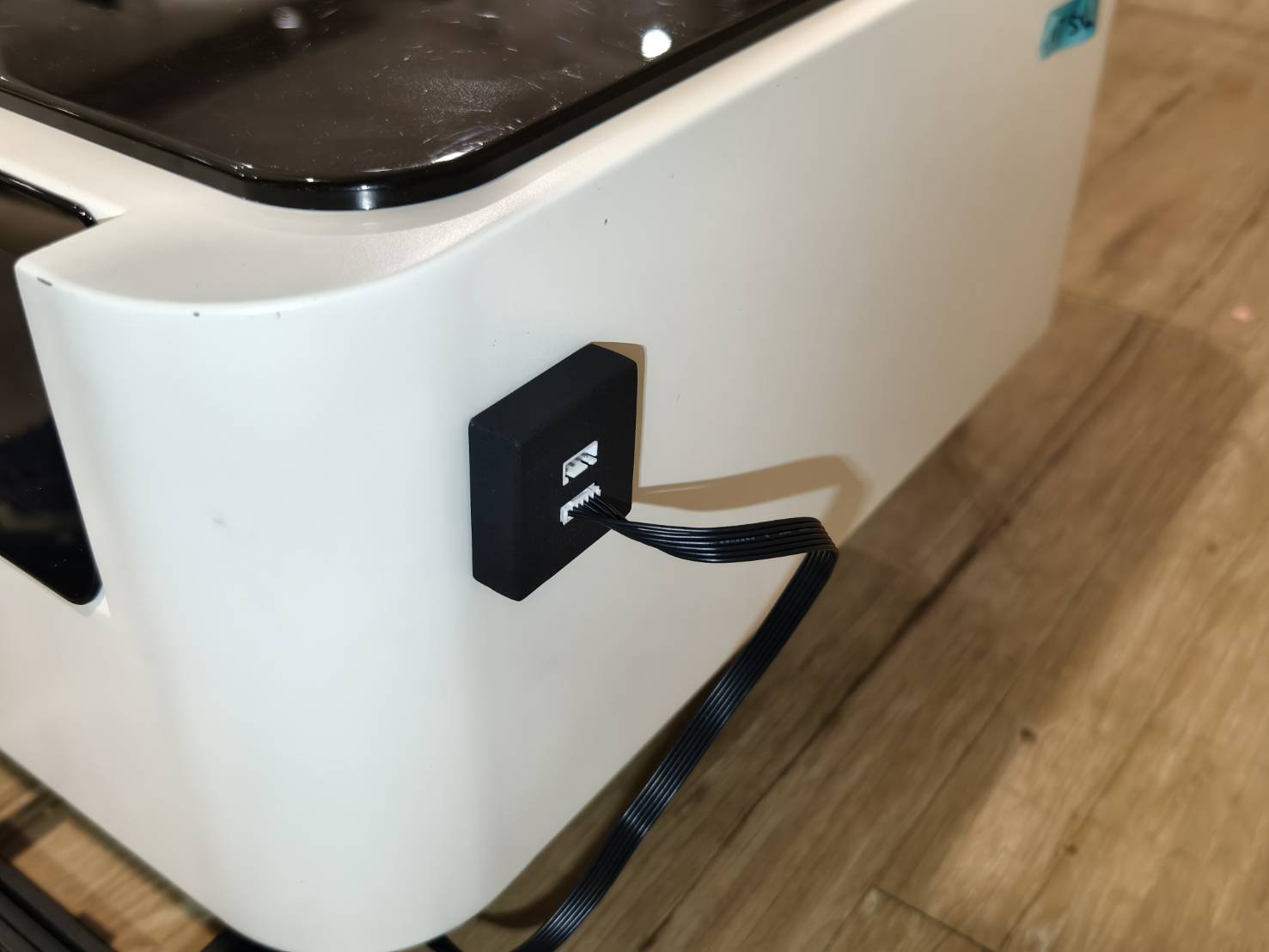

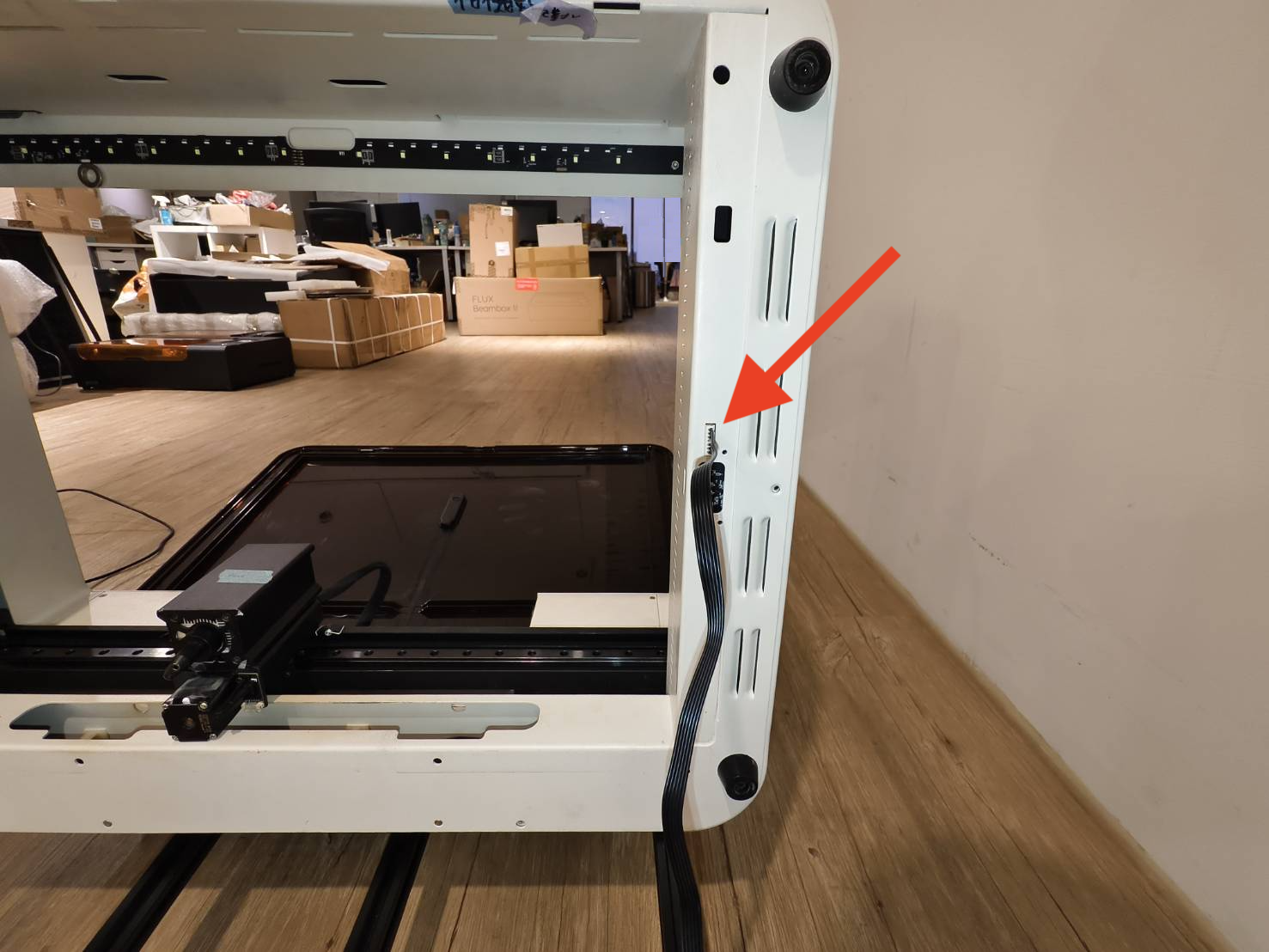

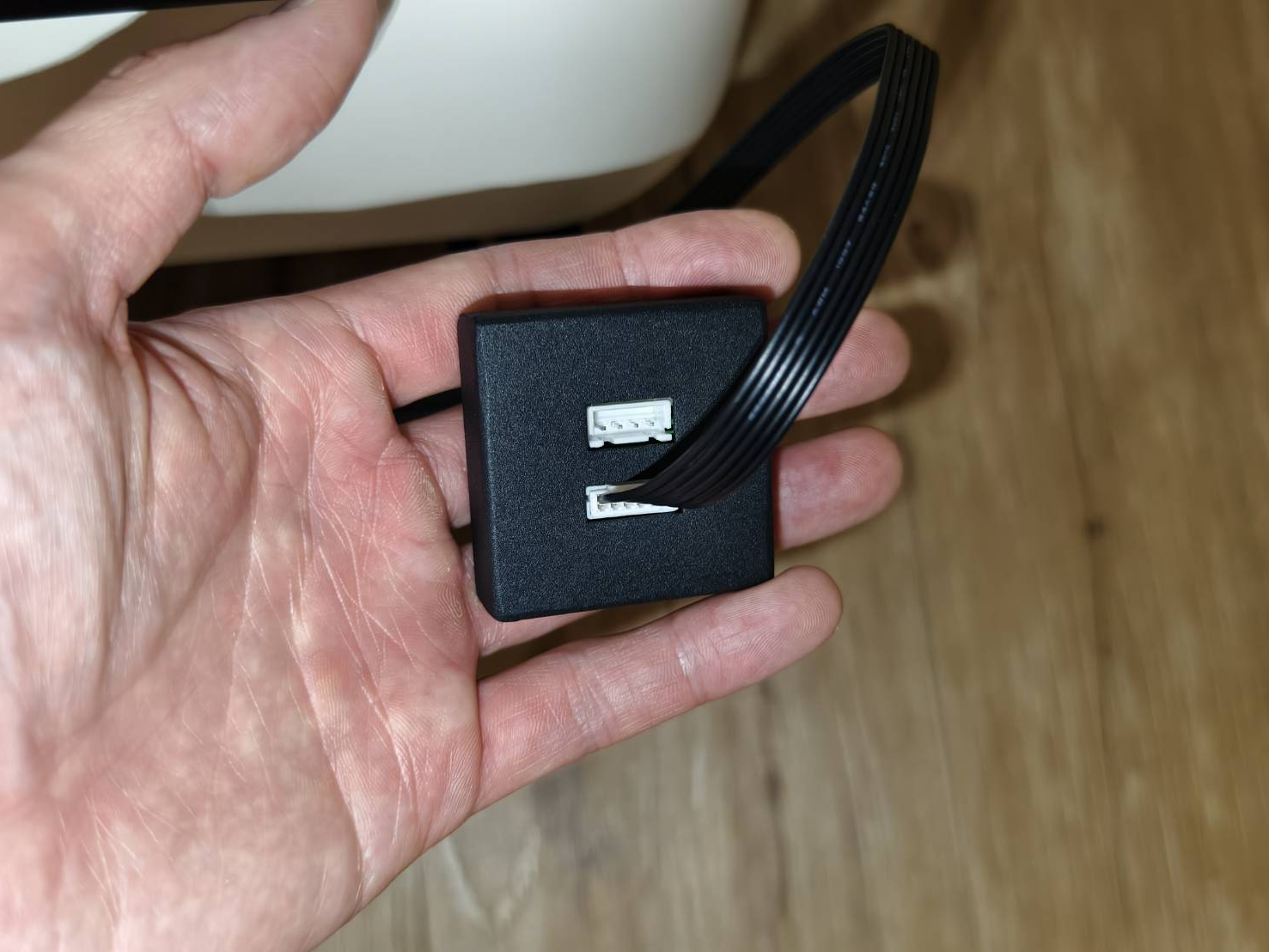

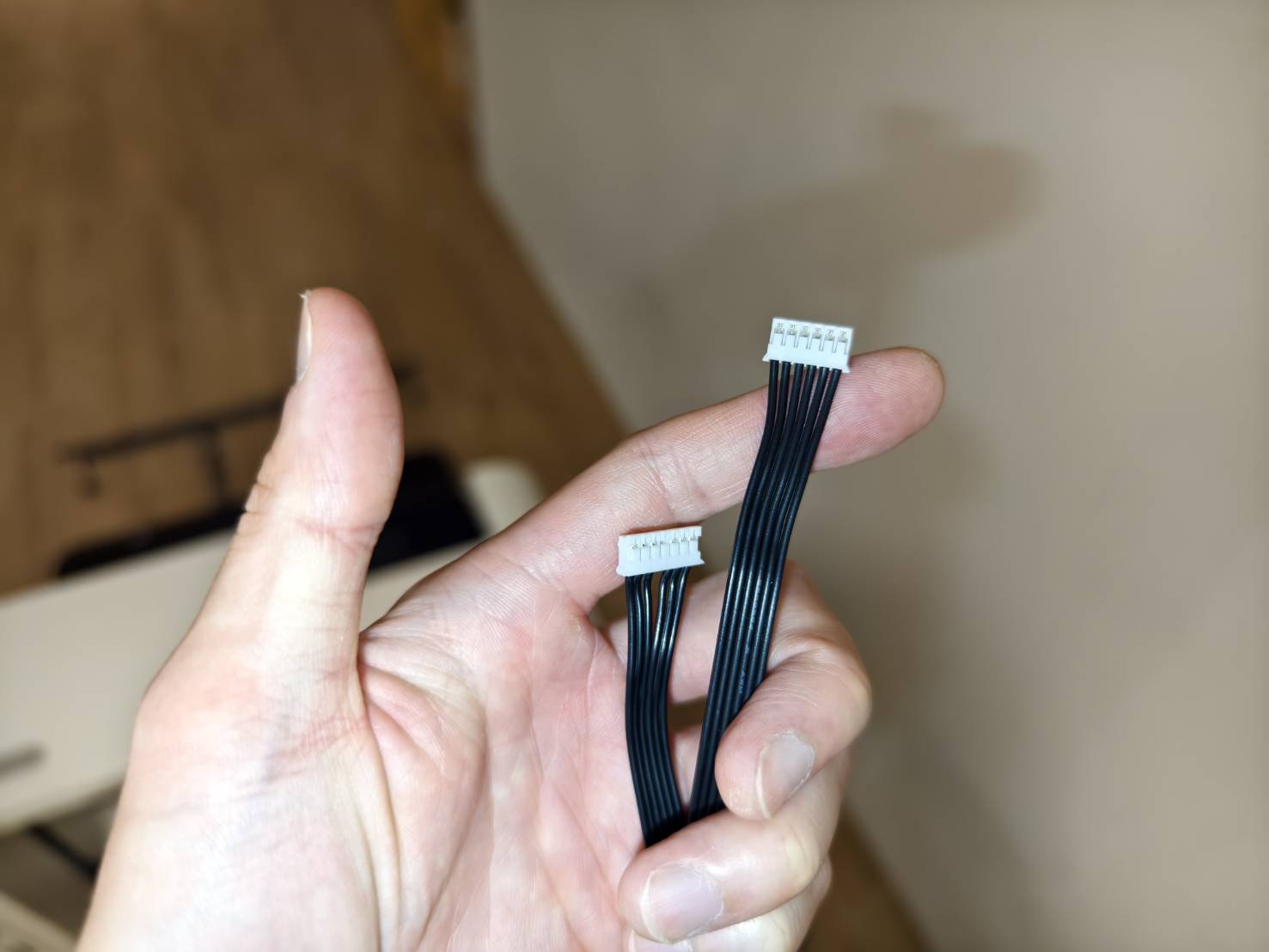

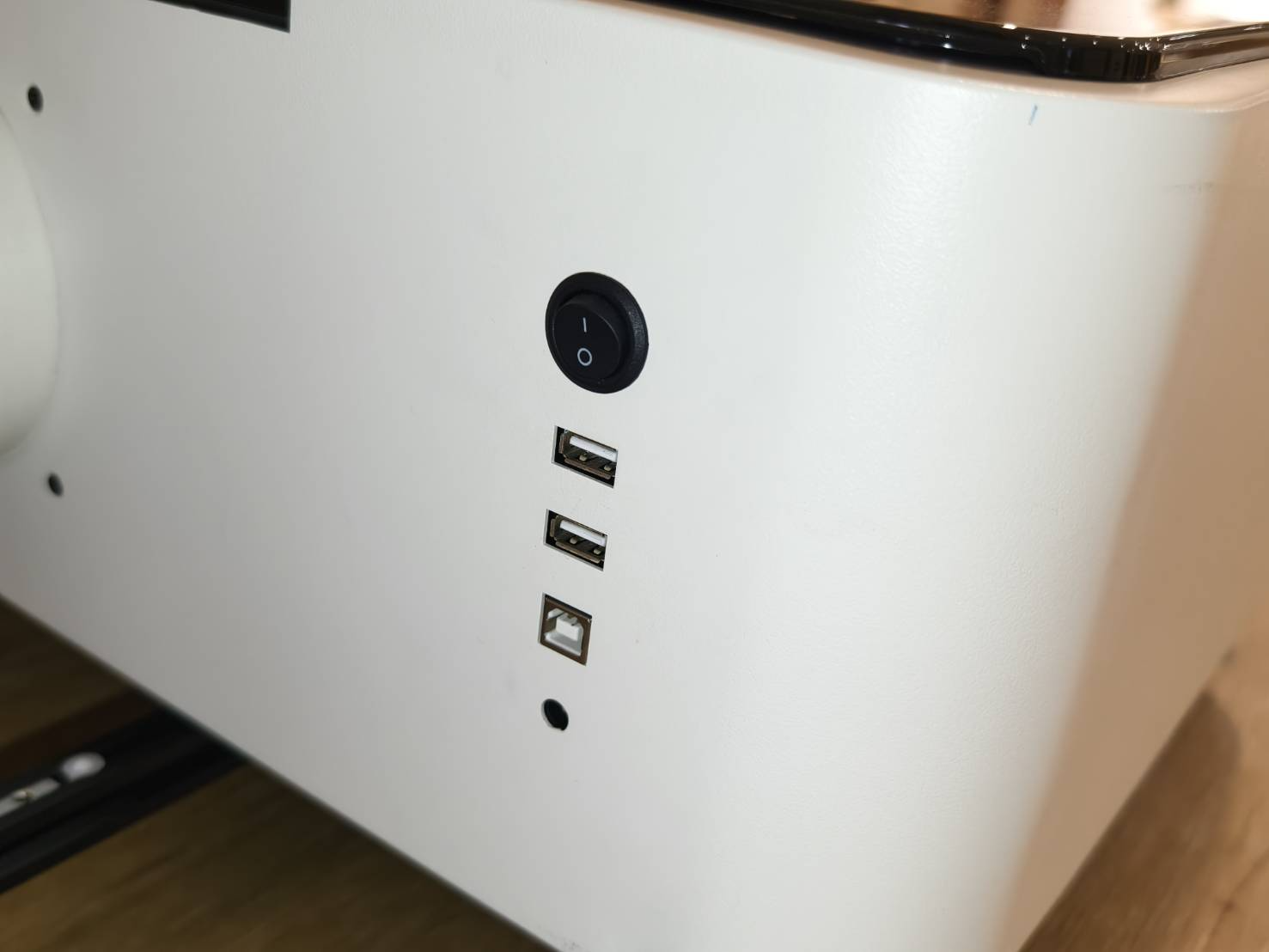

Retire o cabo de conexão.

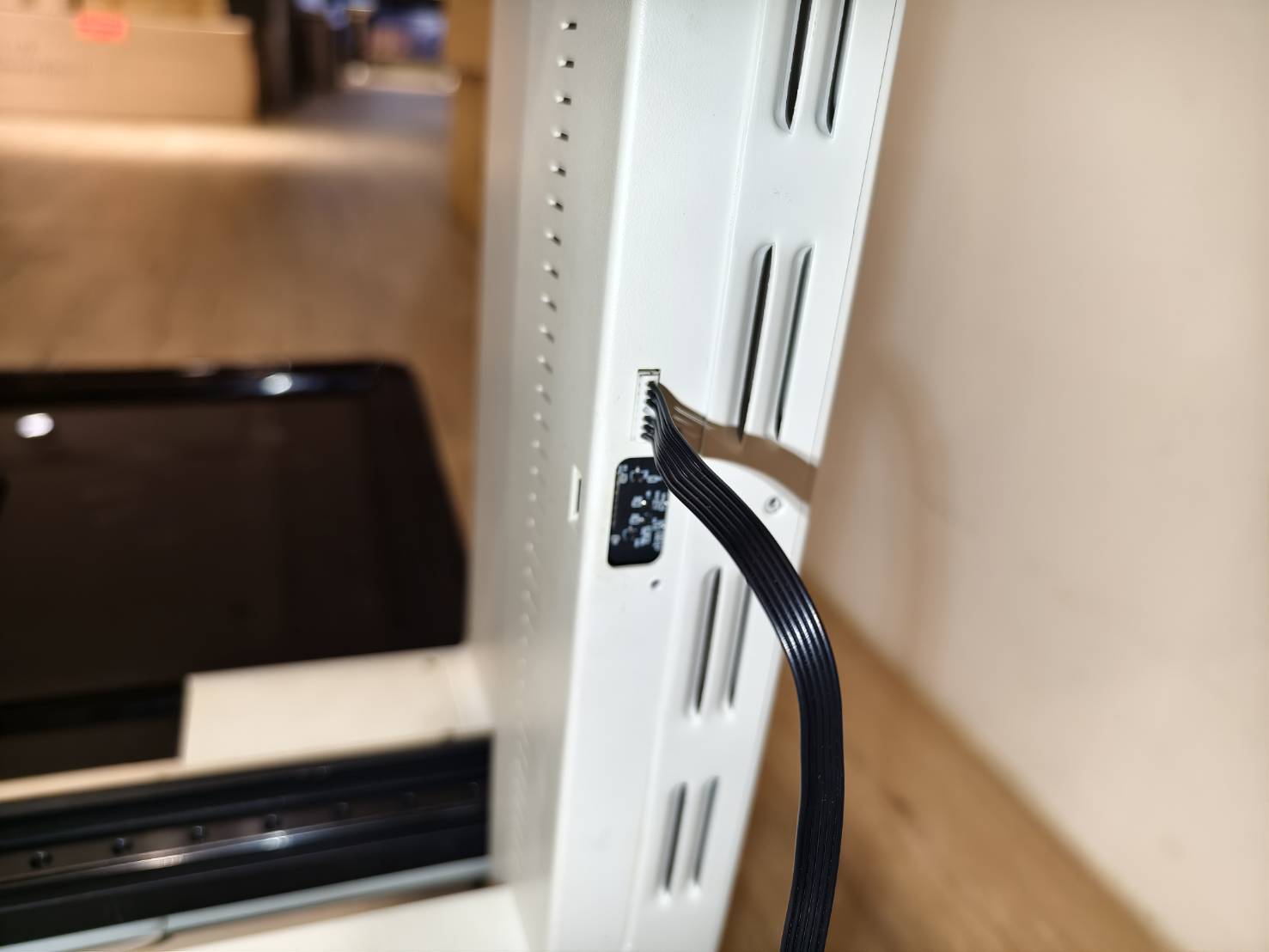

Vire a máquina para localizar o soquete e, em seguida, insira o conector.
Etapa 24

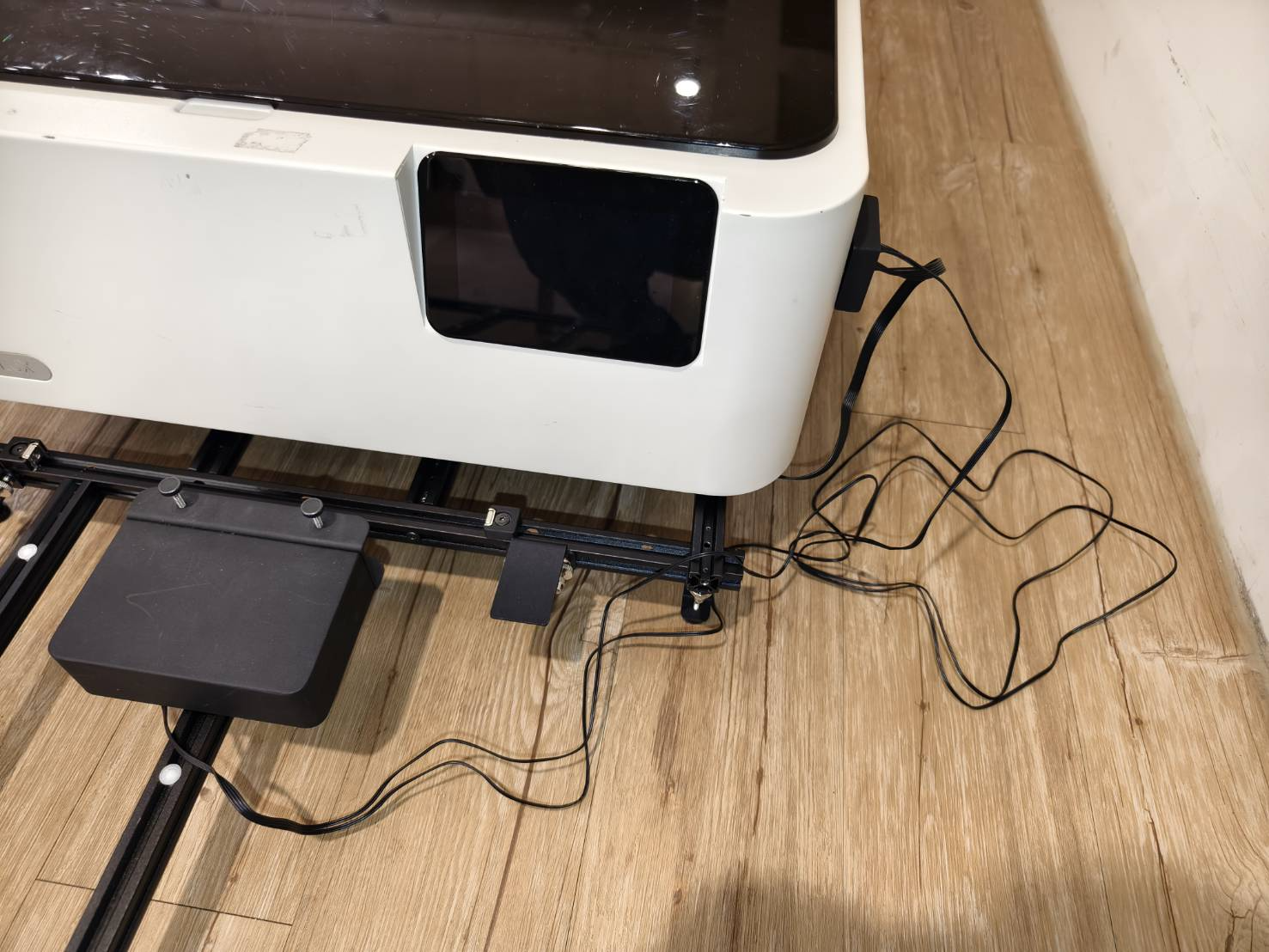

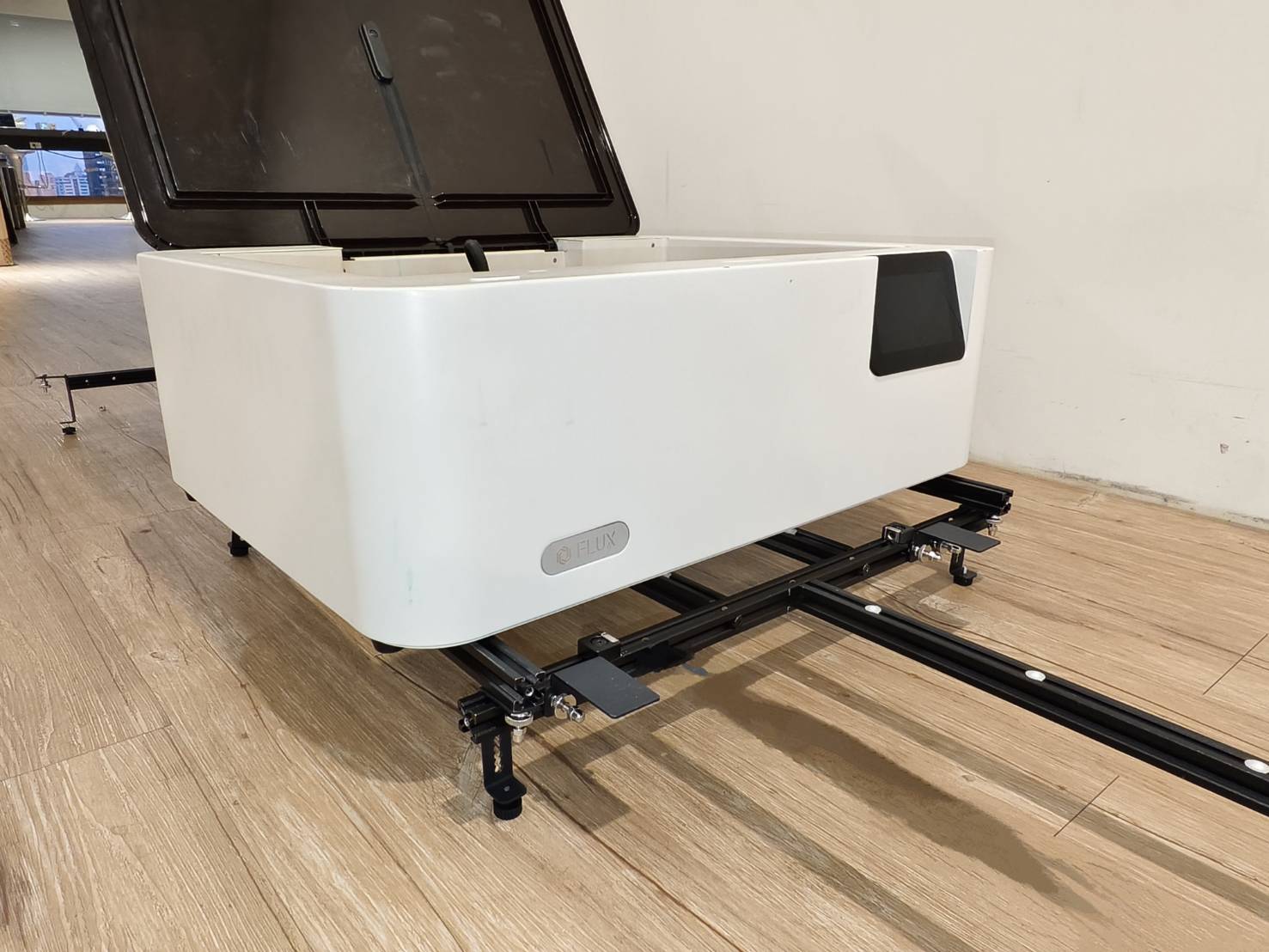

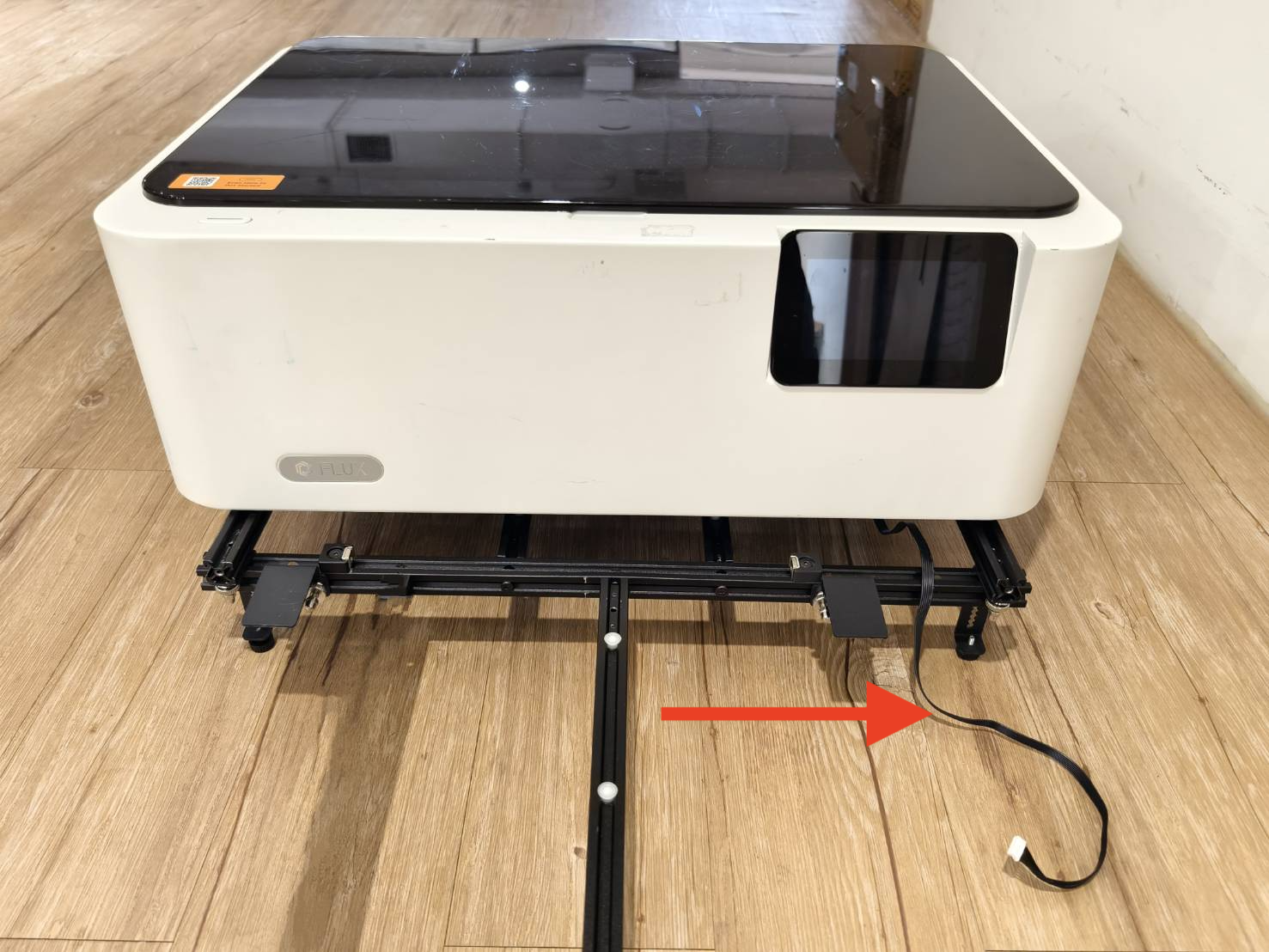

Posicione a máquina sobre o alimentador, conforme ilustrado na imagem abaixo.。
Certifique-se de que a máquina não pressione o cabo do conector.
Certifique-se de que o ímã esteja firmemente fixado à carcaça da máquina.
Passo 25

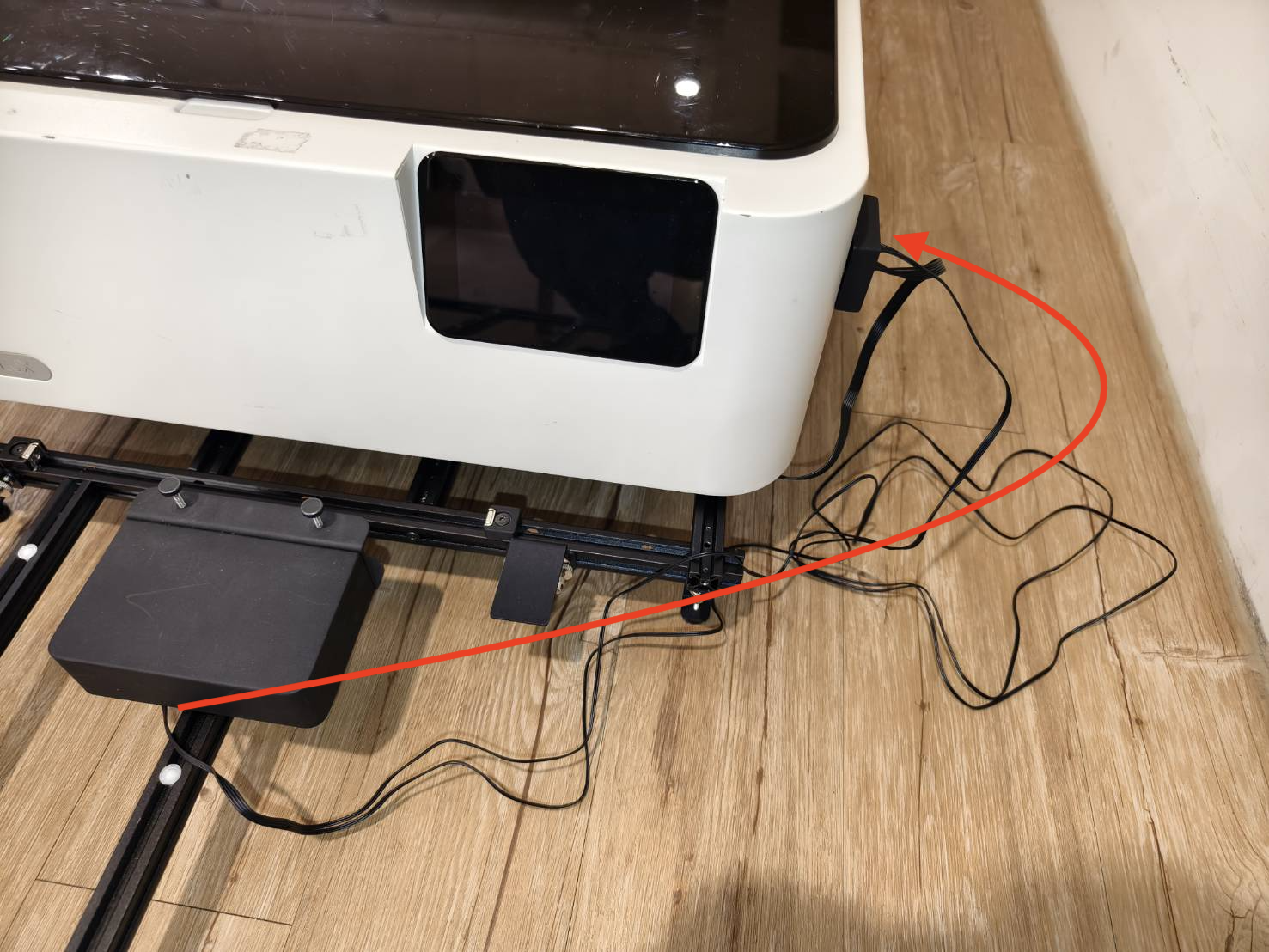

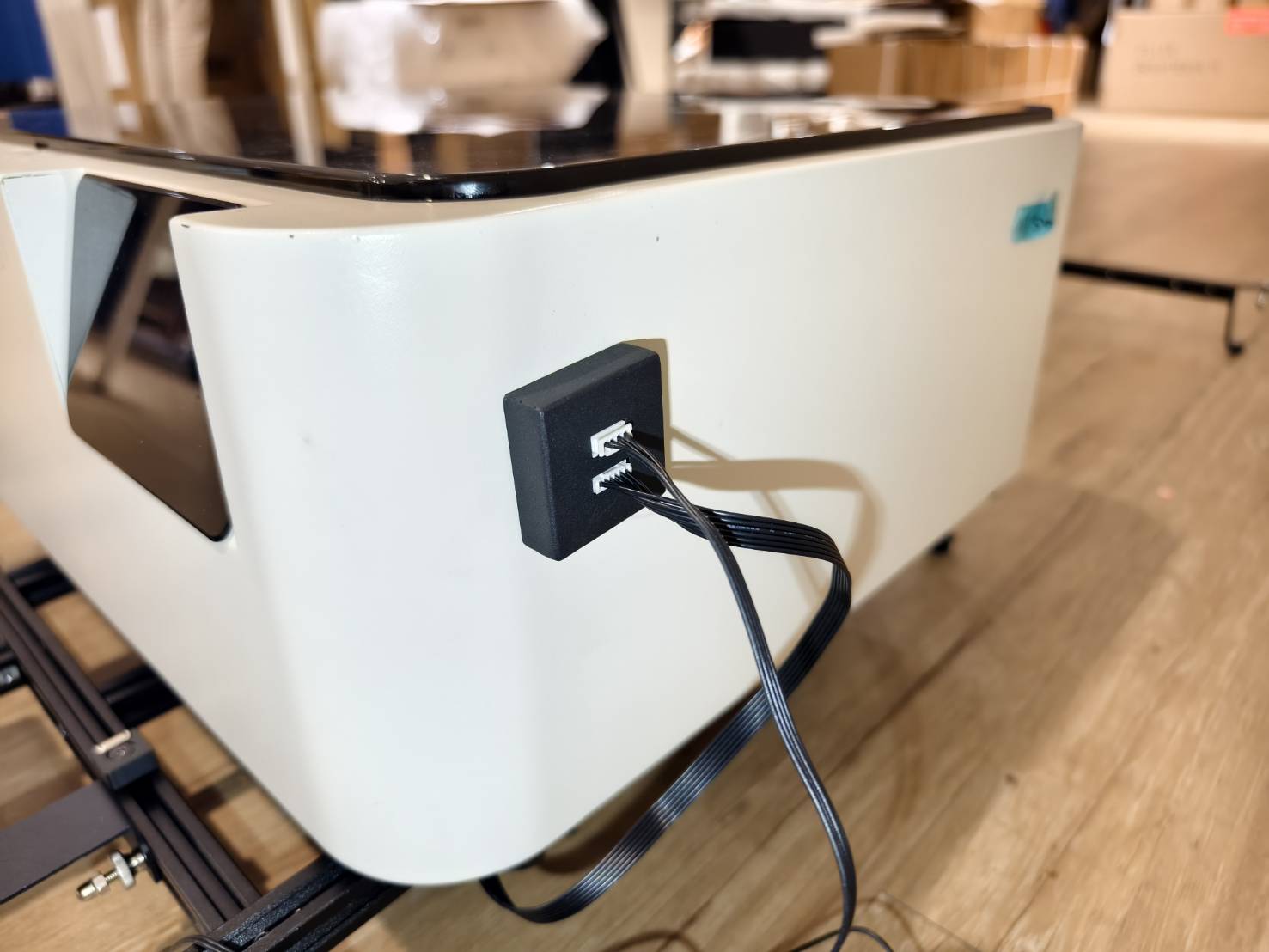

Localize o adaptador, insira a outra extremidade do cabo de conexão na caixa e, em seguida, conecte o adaptador à máquina.
Passo 26
Se houver uma abraçadeira no cabo de conexão do Alimentador, corte-a.
Conecte o cabo do Alimentador ao adaptador.
Passo 27

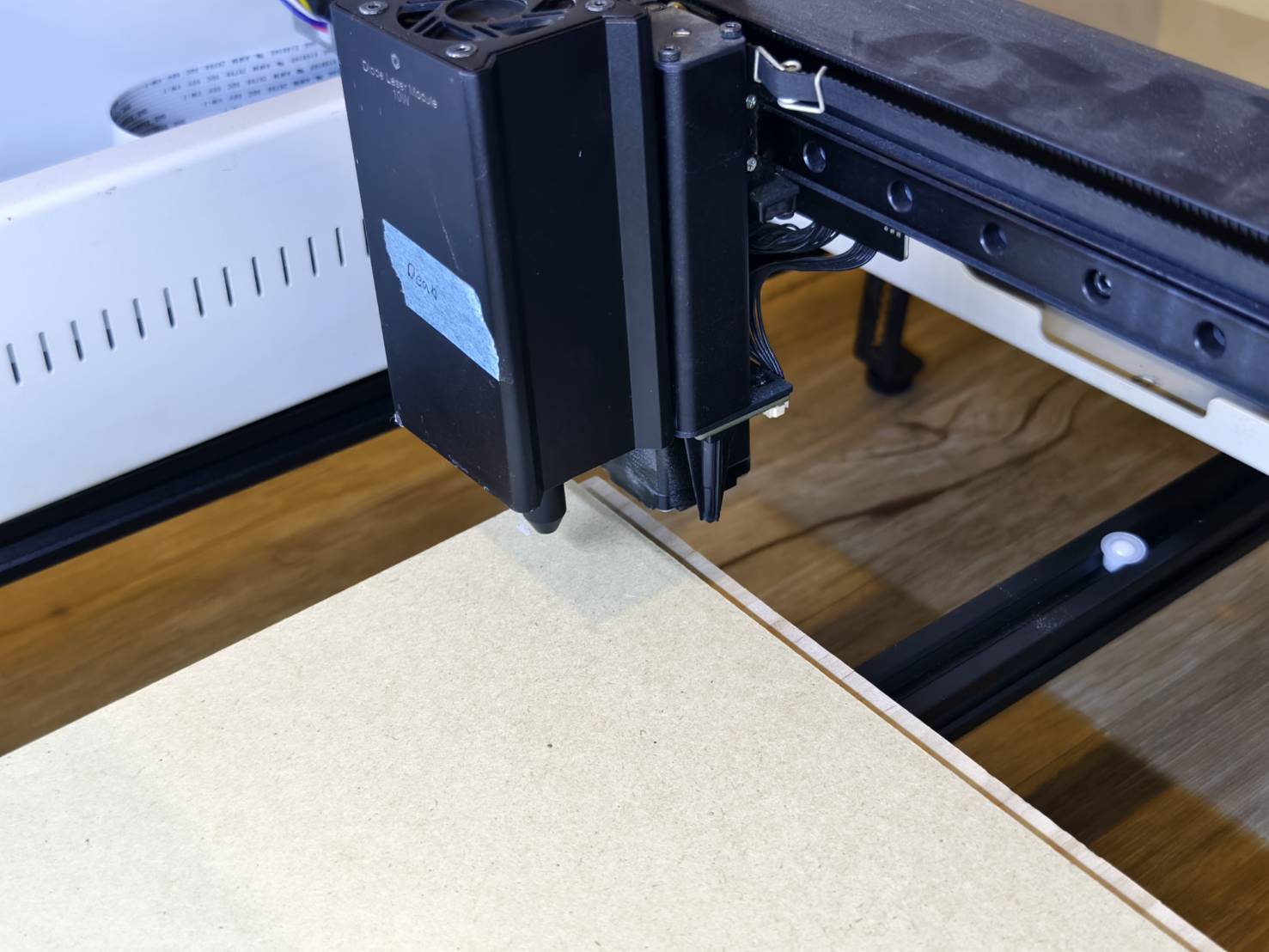

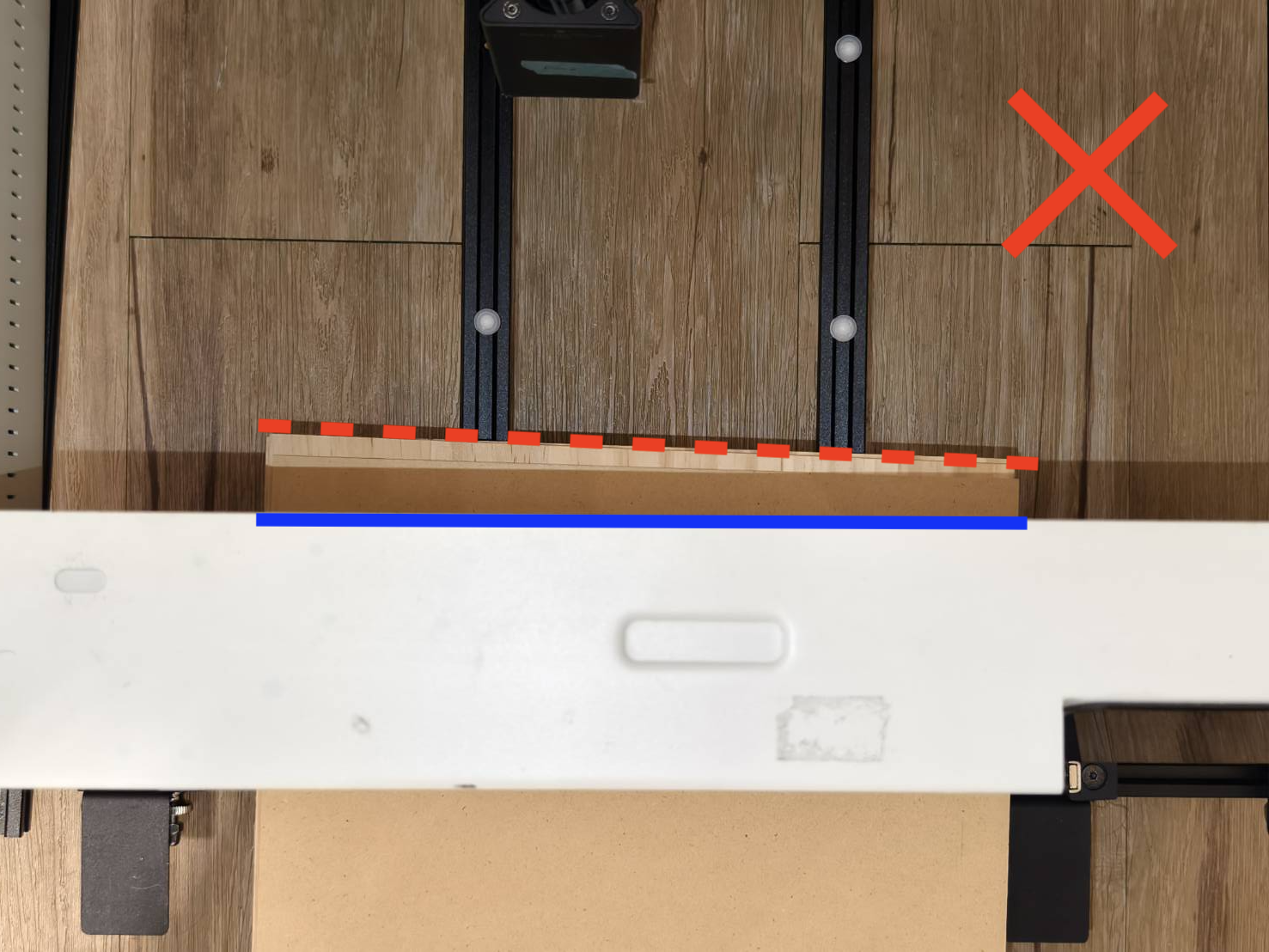

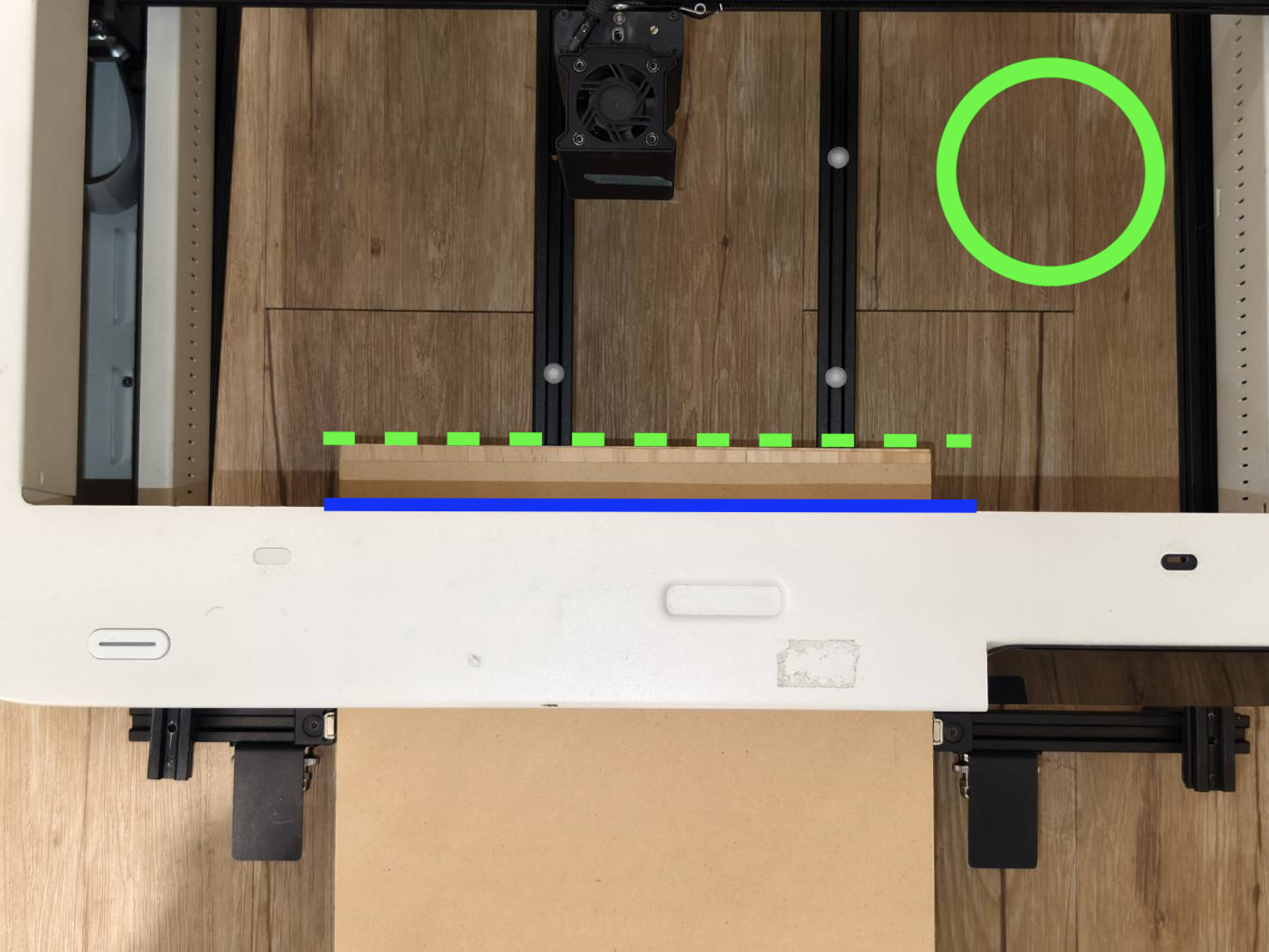

Posicione o material, assegure-se de que esteja nivelado com o Alimentador e, em seguida, aperte os parafusos de orelha para fixar o material.
Observação: Quando a tampa inferior estiver aberta, a sonda de foco automático pode não alcançar a superfície do material. Nesse caso, será necessário elevar o material em aproximadamente 10-12 mm. Se o próprio material já tiver mais de 12 mm de espessura, não será necessária elevação adicional.
No exemplo mostrado no vídeo abaixo, o material é elevado em 10 mm usando duas placas de madeira de 5 mm, sendo a terceira camada o material real a ser gravado.
Empurre e puxe o material para frente e para trás para testar, observando a aparência do material sob a tampa inferior da máquina para confirmar se está nivelado.
Passo 28

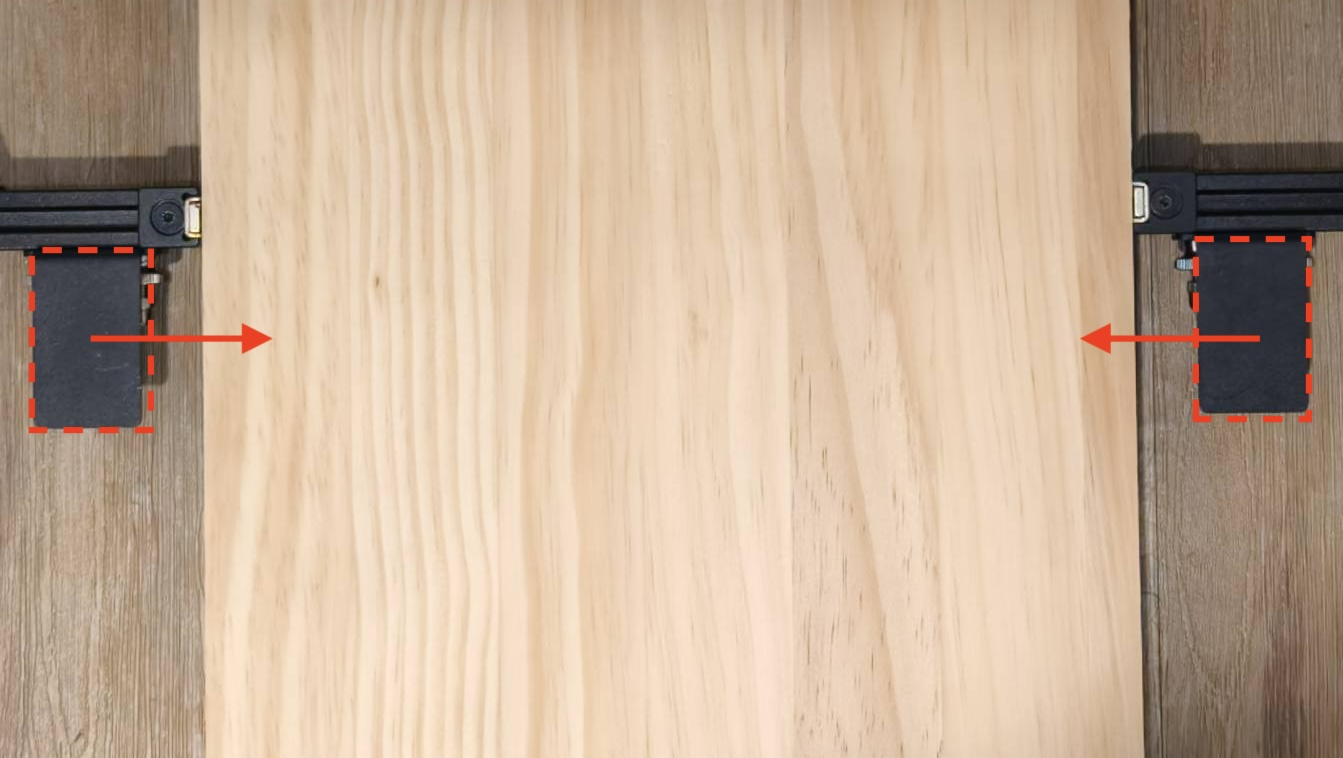

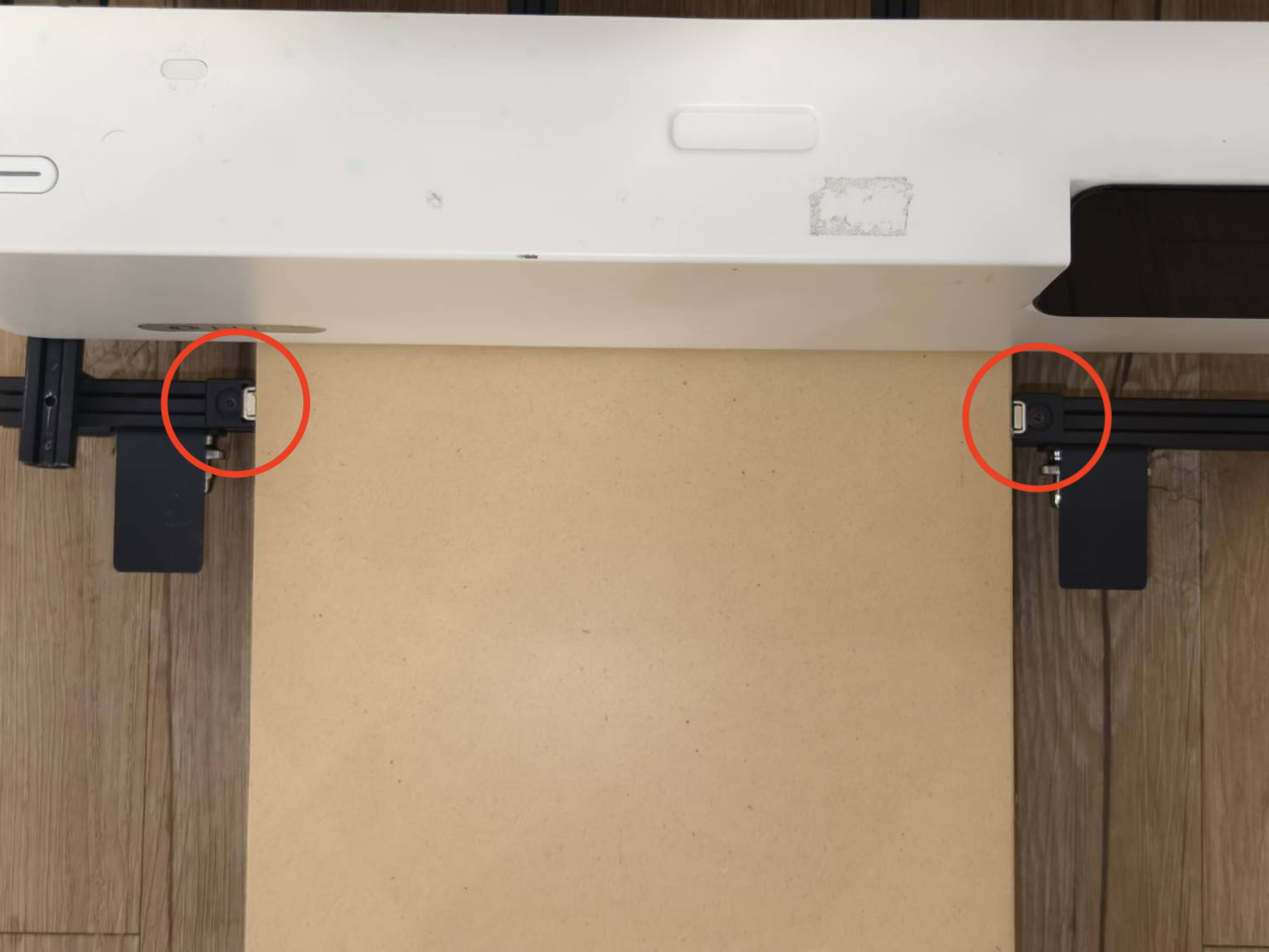

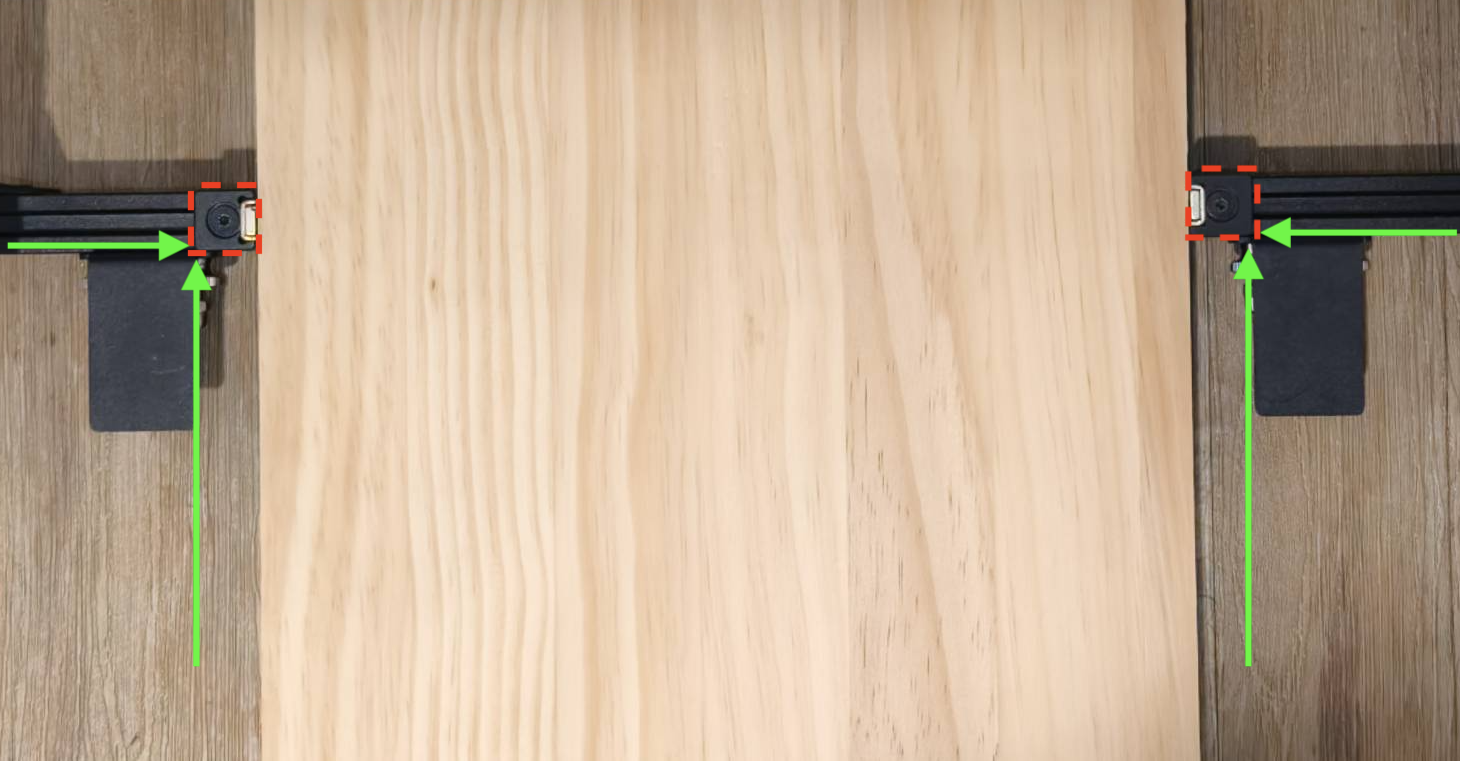

Ajuste a posição dos ímãs do Trilho limitador instalados na etapa 14.
Ajuste a posição da plataforma do rolo Guia de Borda conforme o vídeo abaixo, alinhando-a rente à borda externa do ímã do Trilho limitador.
Instale os rolos. Os rolos com mola podem ser instalados à esquerda ou à direita sem restrição. Seu principal objetivo é evitar o desvio do material.
| Instalação Reversa (para materiais com espessura menor que 5mm) | |
| Instalação Frontal（para materiais com espessura superior a 5mm） | |
Passo 29

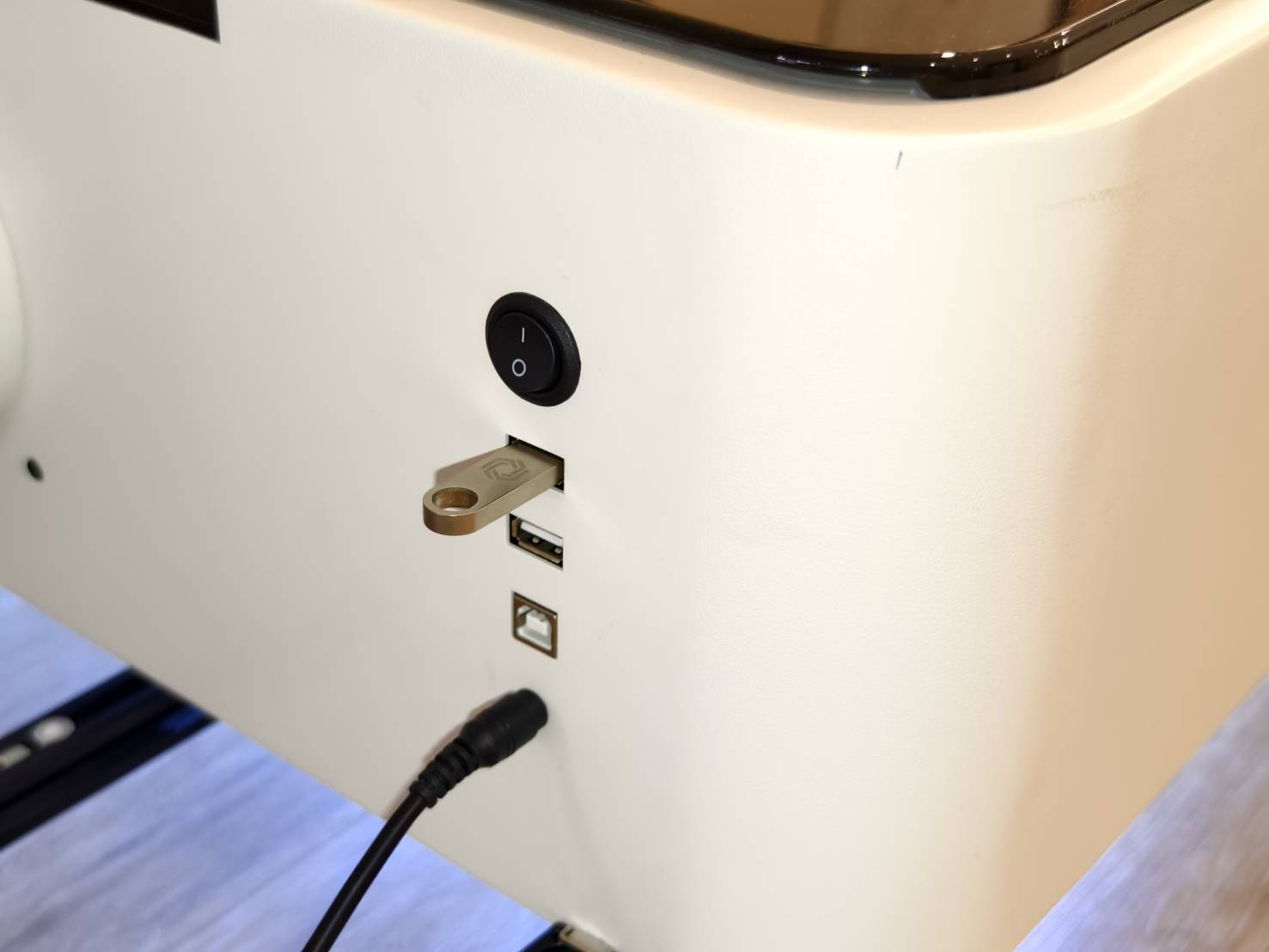

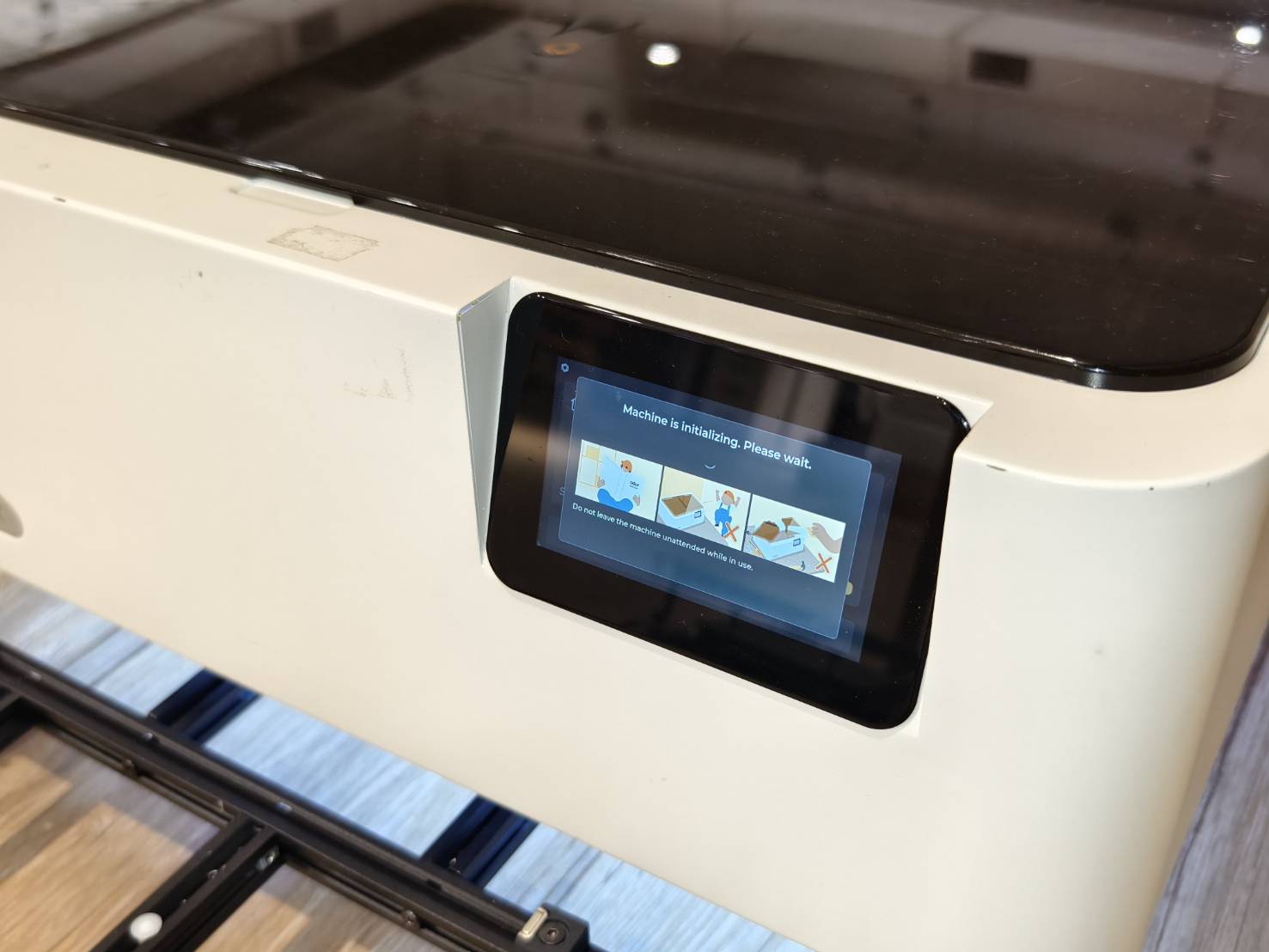

Ligue a máquina.

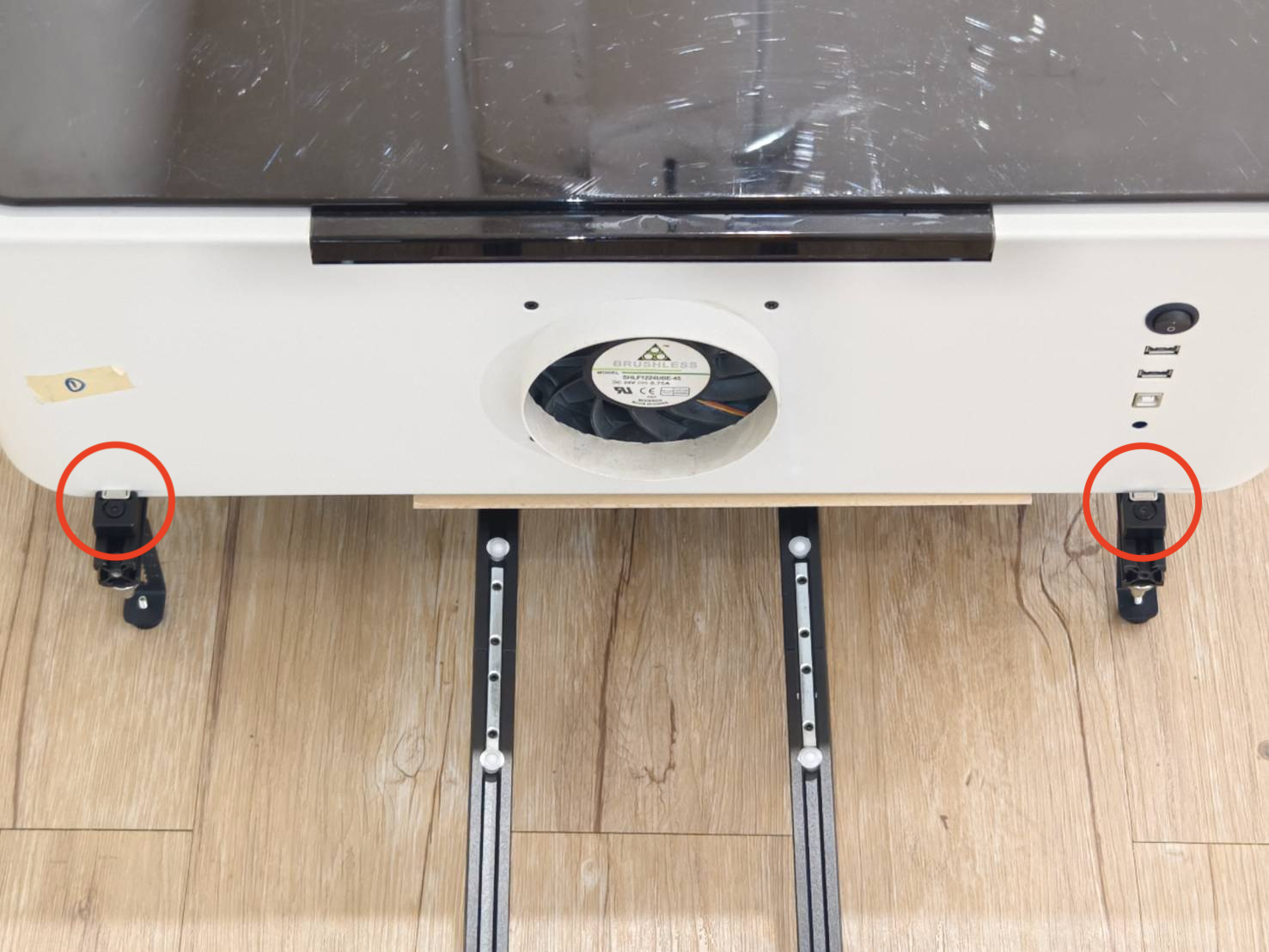

Certifique-se de que a trava de segurança esteja inserida na parte traseira da máquina.
Passo 30
Verifique se você está usando as seguintes versões de software e firmware.
|
Versão do Beam Studio 2.5.3 ou superior (Tutorial) |
Versão do Firmware 5.3.8 ou superior. (Tutorial) |
|
|
Passo 31

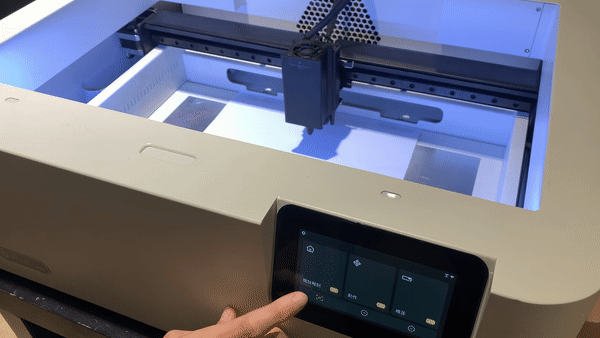

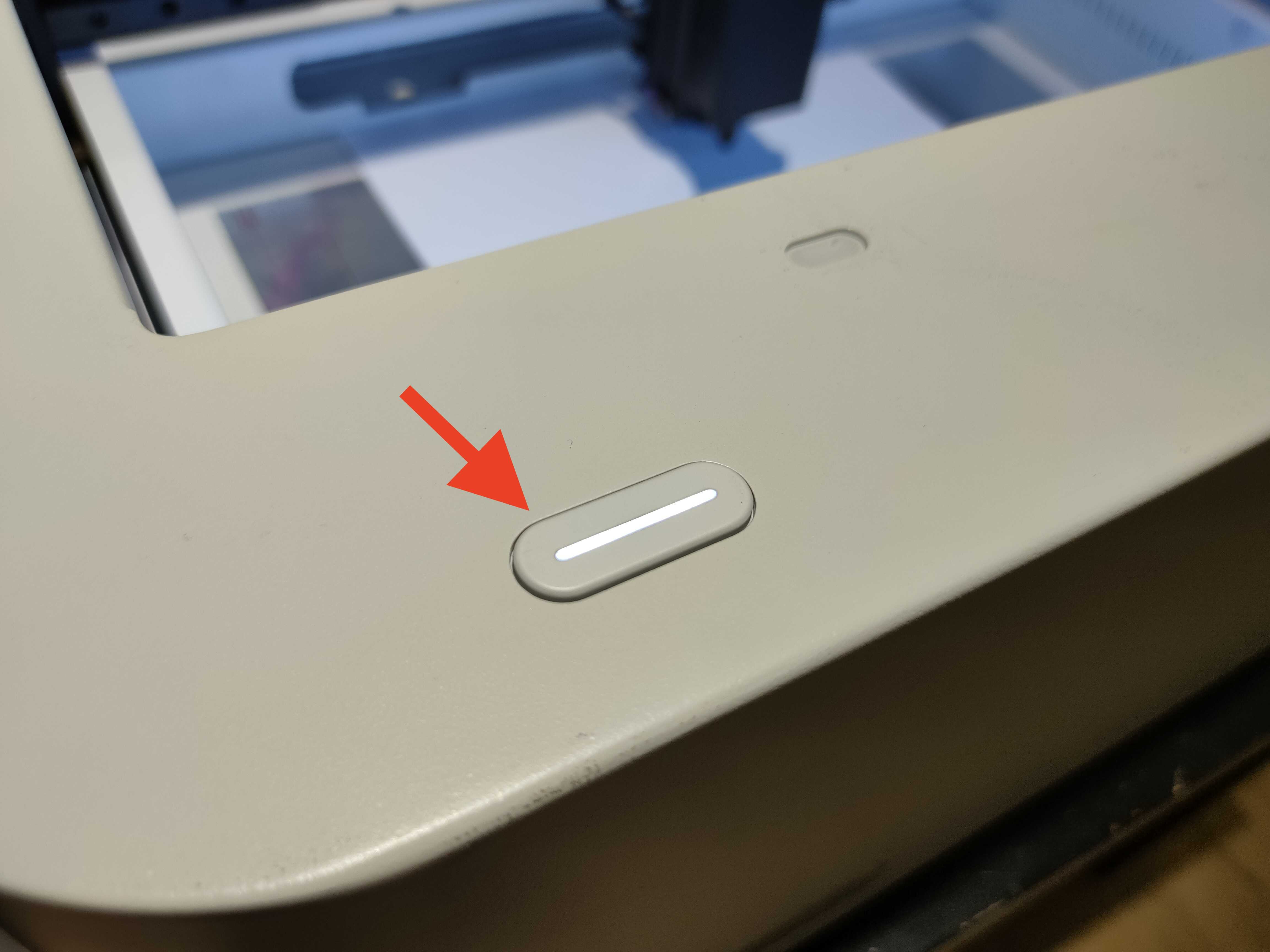

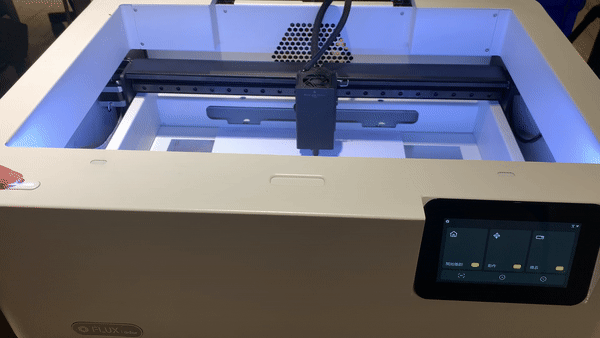

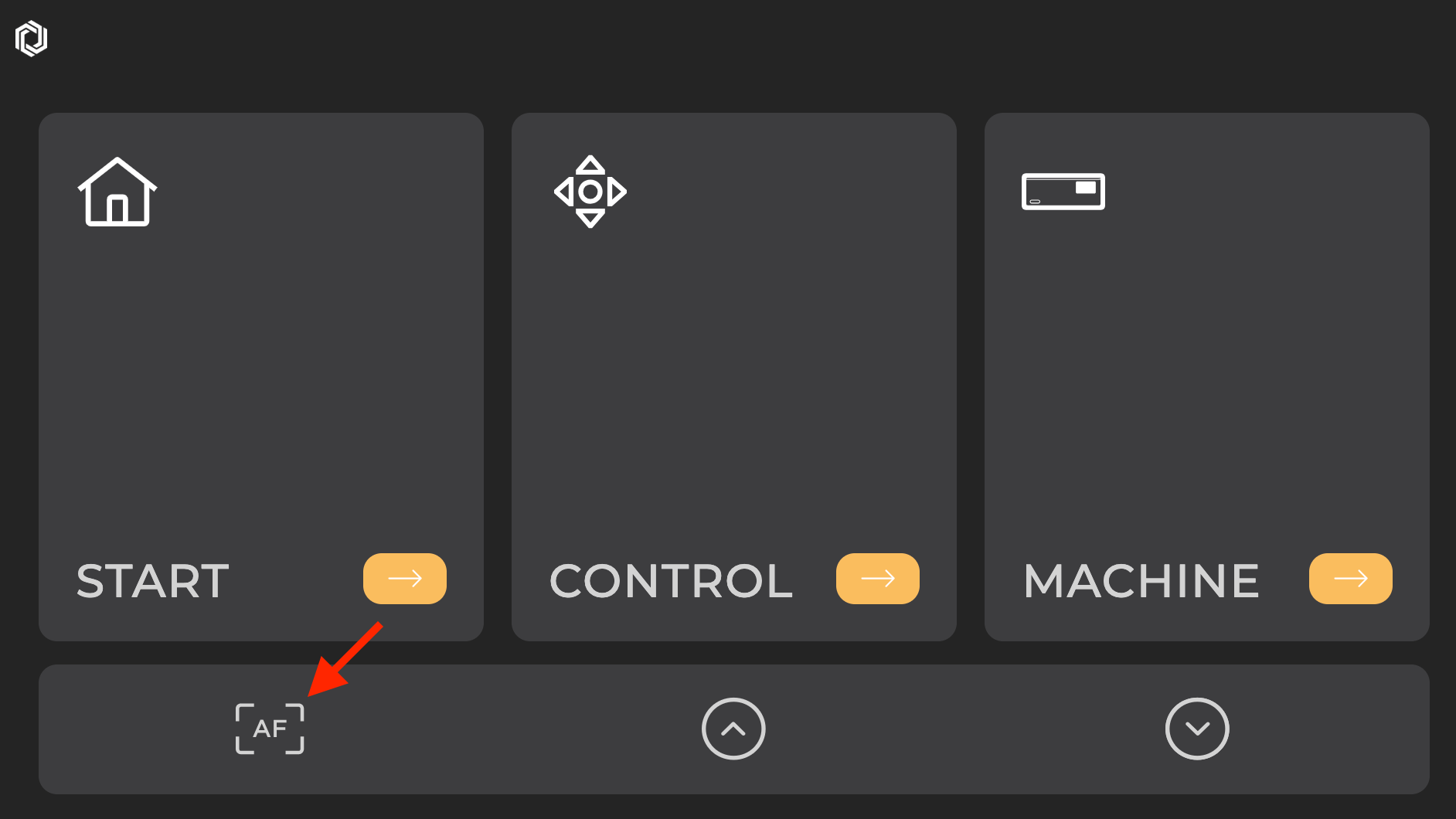

Realize a focalização usando o botão AF na tela ou o botão físico no lado esquerdo.
| Pressione e mantenha pressionado o botão AF no painel da máquina. | Clique duas vezes no botão de foco no lado esquerdo da máquina. |
|
|
|
Passo 32
Mova a cabeça do laser para a área que deseja gravar ou cortar e, em seguida, feche a tampa.
Passo 33

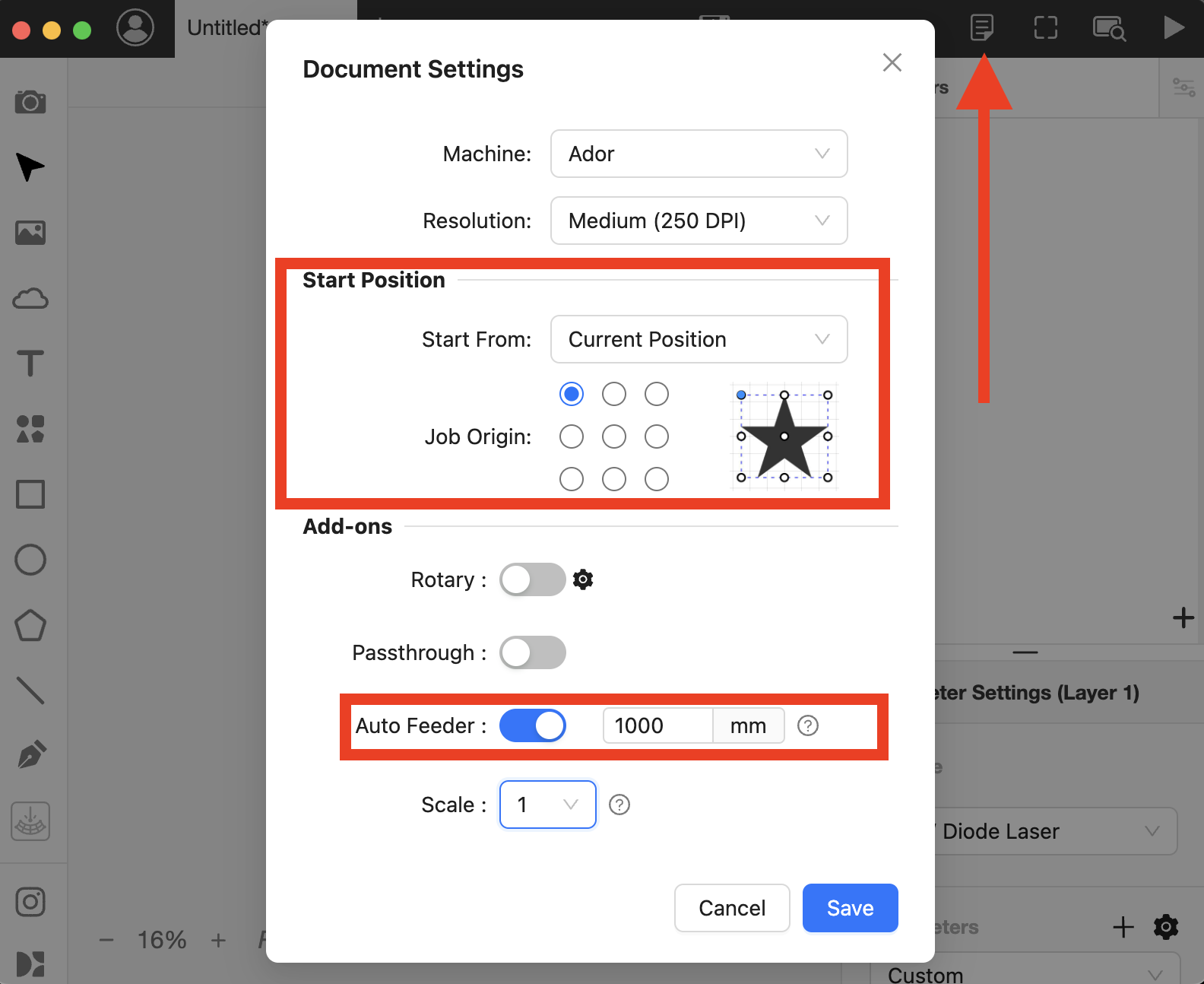

- Inicie o Beam Studio e abra as Configurações do Documento.
- Defina a Posição Inicial como a Posição Atual e configure-a para o canto superior esquerdo.
-
Ative a função de Alimentação Automática e insira o comprimento aproximado do seu material.
Passo 34
Importe ou crie um arquivo.
Configure os parâmetros corretos de acordo com o seu material.
Passo 35

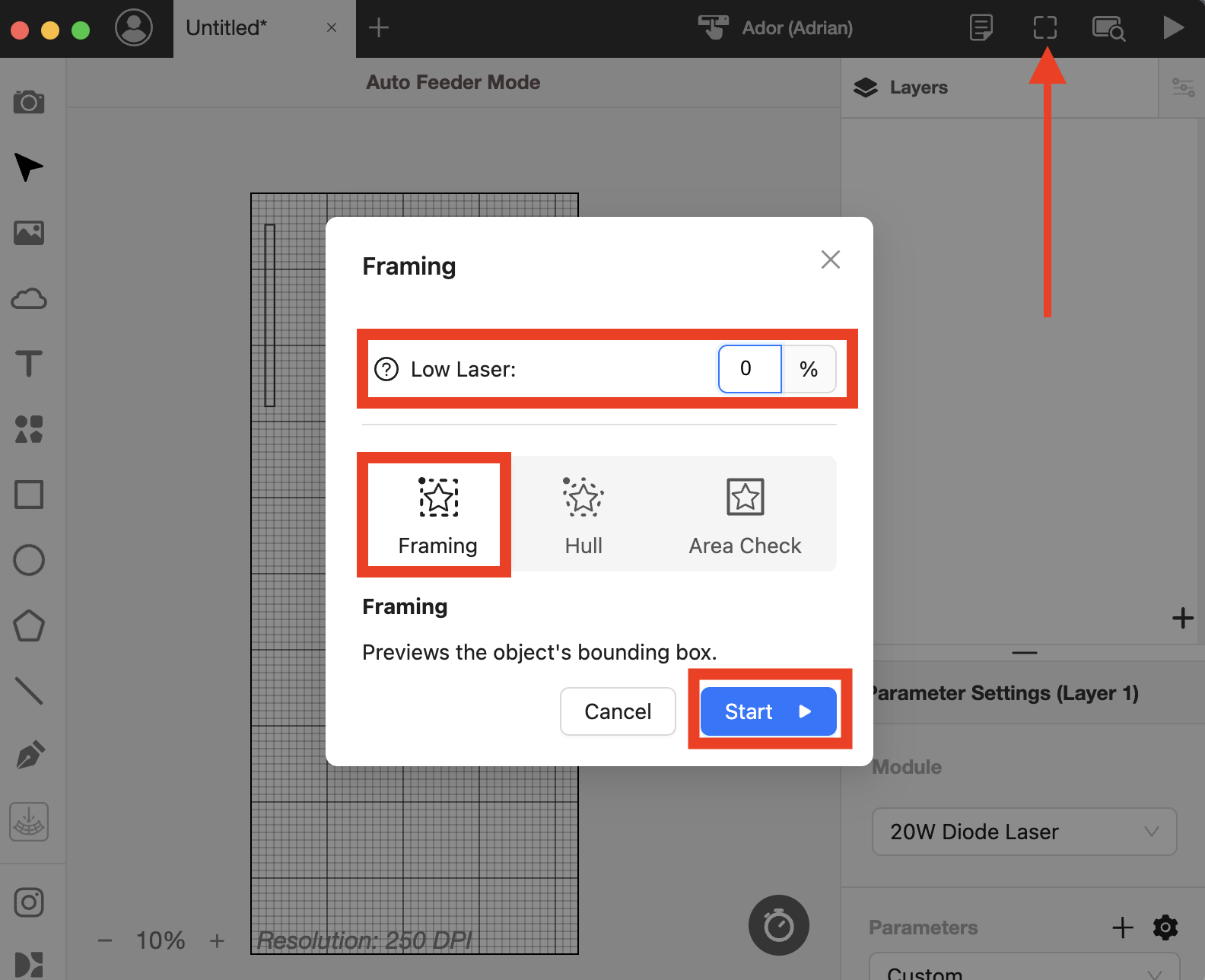

Utilize a função "Enquadramento" para visualizar o percurso de gravação.
A função "Laser Baixo" emite um laser de baixa intensidade com base na porcentagem definida.
Recomenda-se configurar como 0%. Caso contrário, o percurso de gravação pode ficar marcado no material.
Passo 36
Inicie o trabalho.
Passo 37
Verifique o resultado.
Se o tamanho do resultado diferir do seu design, use a função "Escala" nas Configurações do Documento no Beam Studio e tente novamente.
Esta função pode ser usada para aumentar ou reduzir proporcionalmente o tamanho do design.
- Por exemplo, se o retângulo for definido como 50cm, mas o resultado for 25cm, configure a "Escala" para 2, assim o resultado será ampliado por um fator de 2. (25cm x 2 = 50cm >> Resultado)
- Outro exemplo: se o retângulo for definido como 50cm, mas o resultado for 100cm, configure a "Escala" para 0.5, assim o resultado será reduzido por um fator de 0.5. (100cm x 0.5 = 50cm >> Resultado)
