Descrição
Este artigo o guiará sobre como iniciar uma tarefa de gravação com o Alimentador Automático.
Desembalagem:
| Pacote do Alimentador Automático | |||
| # | Nome do Item | Descrição | Qtd |
| 1 | Alimentador | A parte principal que controla o movimento do material e o trajeto de gravação. | 1pc |
| 2 | Trilho | A peça possui roletes esféricos brancos embutidos, permitindo que o material se mova suavemente. | 5pcs |
| 3 | Viga de fixação do trilho | São as barras ou vigas que devem ser instaladas horizontalmente para estabilizar a estrutura. | 1pc |
| 4 | Correia | É a correia dentada que será montada no alimentador, responsável pelo seu movimento. | 1pc |
| 5 | Braçadeira da correia | É o retentor da correia usado para fixar a posição da correia. | 2pcs |
| 6 | Conector do trilho | É usado para conectar os trilhos para obter trilhos mais longos. | 6pcs |
| 7 | Roletes guia de borda | São usados para limitar a posição do material, evitando que se desloque na direção errada. | 1 conjunto |
| 8 | Plataforma dos roletes guia de borda | É a plataforma onde os roletes serão apoiados. A posição das plataformas pode ser ajustada de acordo com o tamanho do material. | 2pcs |
| 9 | Elevador de trilho | Pode ser considerado como um pé utilizado para elevar a configuração. | 5pcs |
| 10 | Adaptador | É o adaptador do cabo, com um slot para o cabo da máquina e outro para o cabo do alimentador. | 1pc |
| 11 | Ímã de trilho | O propósito desta peça é limitar a posição do material, de forma semelhante aos roletes. Também é usado para fixar a configuração na máquina. | 4 peças |
| 12 | Suporte de posicionamento em L | O ímã será instalado no suporte para fixação na máquina. | 2pcs |
| 13 | Porca T M5 | Será a porca para o ímã. | 4 peças |
| 14 | Grampo de trilho | Isso será usado para fixar a configuração na máquina. Algumas configurações não necessitarão dessa peça. | 1pc |
| 15 | Cabo | O cabo para conectar à máquina e ao adaptador. | 1pc |
| 16 | Parafuso M5*6 | Parafuso curto | 6pcs |
| 17 | Parafuso M5*12 | Parafuso médio | 6pcs |
| 18 | Parafuso M5*22 | Parafuso longo | 6pcs |
| 19 | Chave Allen M4 | Esta ferramenta é utilizada para instalar a configuração. | 1pc |
| 20 | Chave Allen de 2,5mm | Esta ferramenta é utilizada para instalar a configuração. | 1pc |
| 21 | Chave Allen de 2mm | Esta ferramenta é utilizada para instalar a configuração. | 1pc |
| 22 | Chave de boca de 10mm | Esta ferramenta é utilizada para ajustar ou substituir a roda do alimentador. | 1pc |
| 23 | Roda de Esfera Branca | Esta é a peça sobressalente para as rodas de esferas brancas que são embutidas nos trilhos. | 3 peças |
| Pacote de Extensão | |||
| # | Nome do Item | Descrição | Qtd |

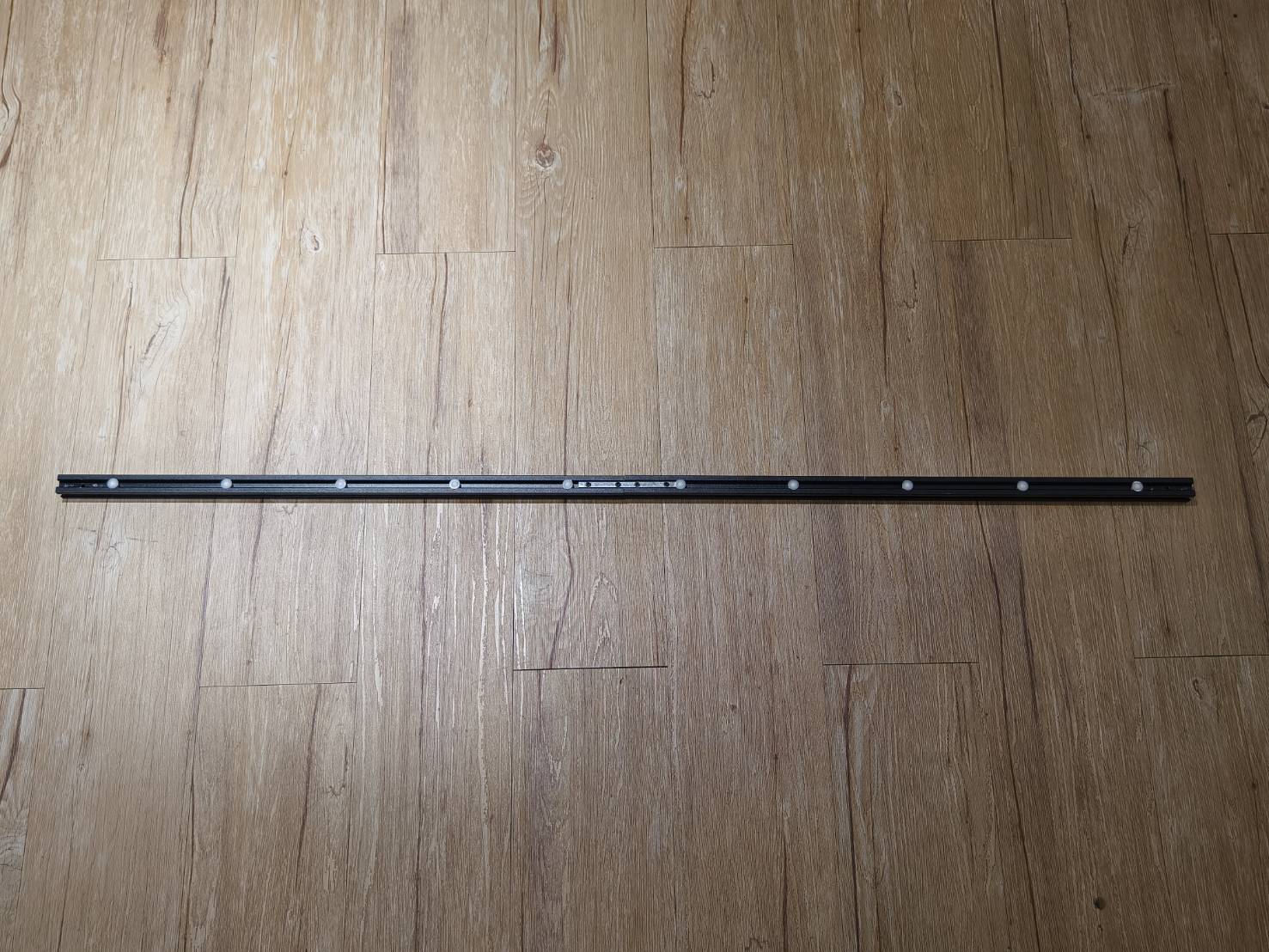

| 1 | Trilho | A peça possui roletes esféricos brancos embutidos, permitindo que o material se mova suavemente. | 6pcs |
| 2 | Conector do trilho | É usado para conectar os trilhos para obter trilhos mais longos. | 6pcs |
| 3 | Viga de fixação do trilho | São as barras ou vigas que devem ser instaladas horizontalmente para estabilizar a estrutura. | 2pcs |
| 4 | Elevador de trilho | Pode ser considerado como um pé utilizado para elevar a configuração. | 5pcs |
| 5 | Parafuso M5*6 | Parafuso curto | 8 peças |
| 6 | Parafuso M5*22 | Parafuso longo | 6pcs |
| 7 | Parafuso M5*25 | Parafuso extralongo | 4 peças |
| 8 | Correia de 3m (300mm) | Esta correia será utilizada para substituir a original ao usar a configuração mais longa. | 1pc |
| 9 | Cabo de Extensão | Este cabo será utilizado para estender o cabo do alimentador ao usar a configuração mais longa. | 1pc |
| 10 | Roda de Esfera Branca | Esta é a peça sobressalente para as rodas de esferas brancas que são embutidas nos trilhos. | 3 peças |
Passo 1
Remova a base metálica do Ador.
Desparafuse estes dois parafusos para remover a base metálica.
Remova a base metálica levantando ligeiramente a máquina e retirando a base diretamente.
Passo 2
Desligue a máquina e remova o cabo de alimentação.
Passo 3
Localize o trilho principal (o que possui uma correia) e remova os conectores do trilho.
(Outros conectores de trilho podem estar em outros trilhos.)
Passo 4
Solte a correia e localize o lado mais longo.

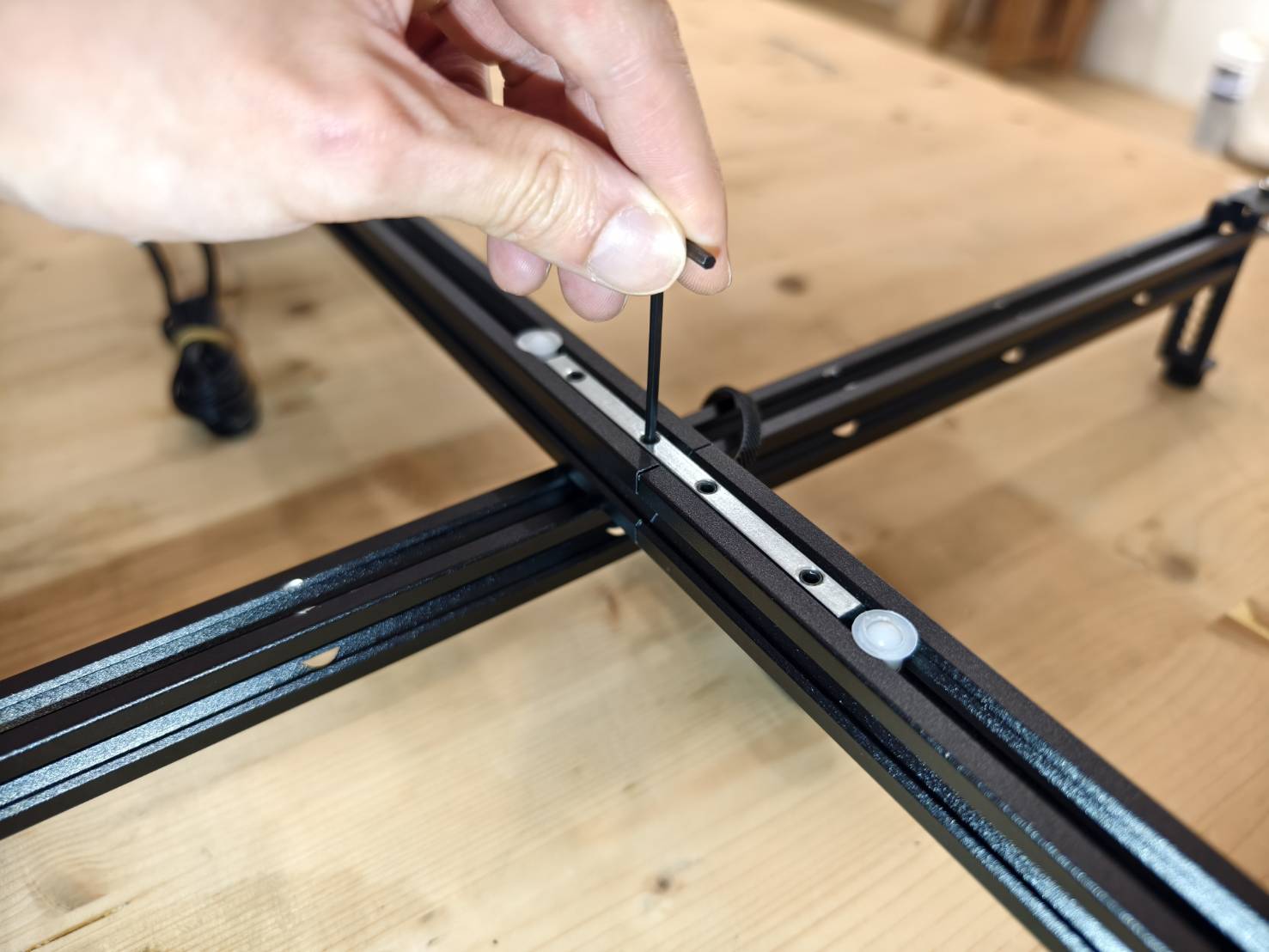

Afrouxe o retentor da correia usando a chave Allen pequena.
| Lado Curto da Correia | Lado Longo da Correia |
Enquanto isso, por favor aperte o retentor da correia no lado curto.
Passo 5

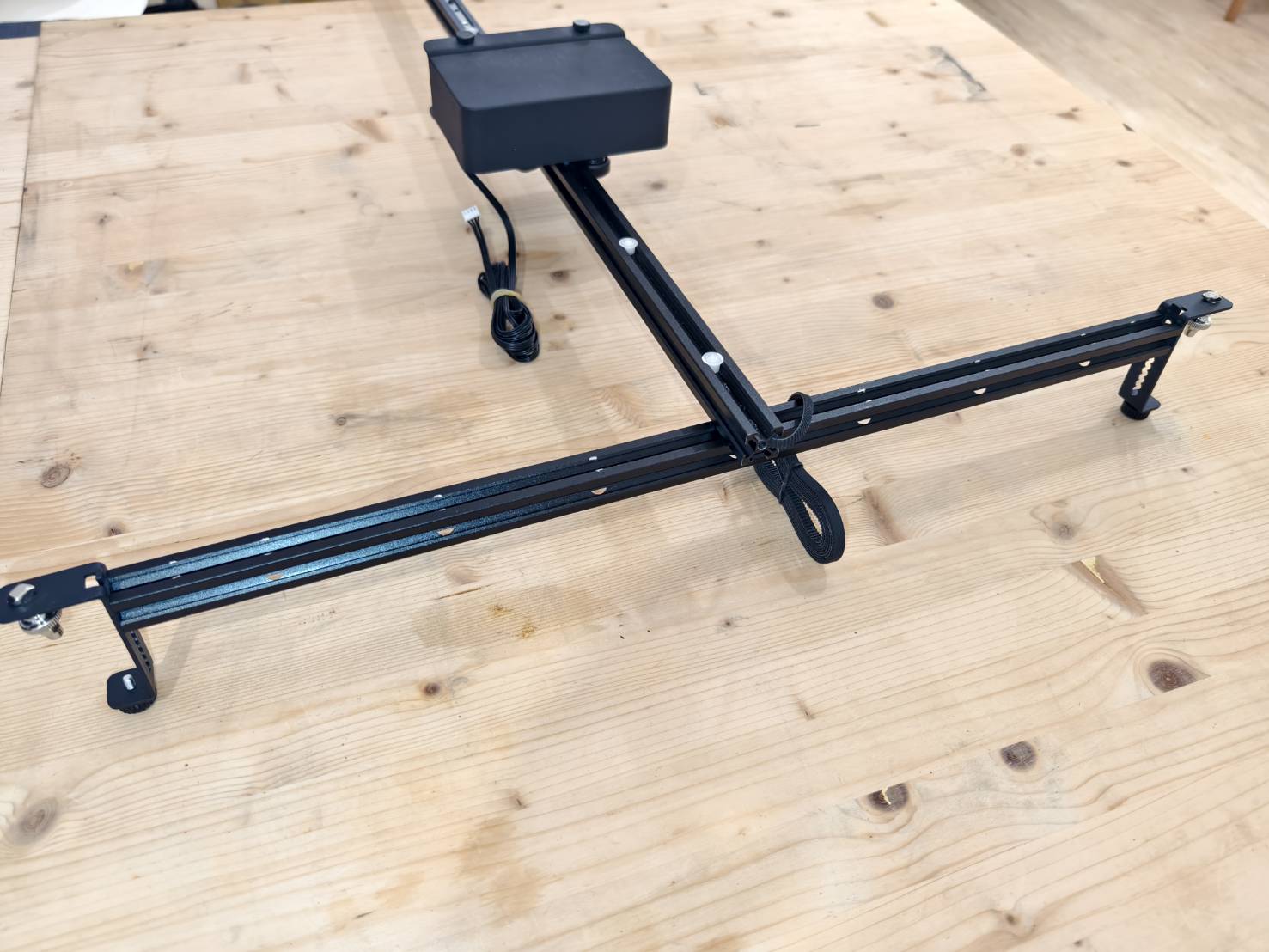

Prepare o alimentador e o trilho principal.
Insira o trilho principal na polia, introduzindo primeiro o lado longo da correia.
Engate a correia para cima na engrenagem e guie-a para baixo, formando um formato de pico.
É essencial inserir nesta direção, garantindo que o lado longo da correia permaneça no mesmo lado da superfície plana do alimentador.
Passo 6

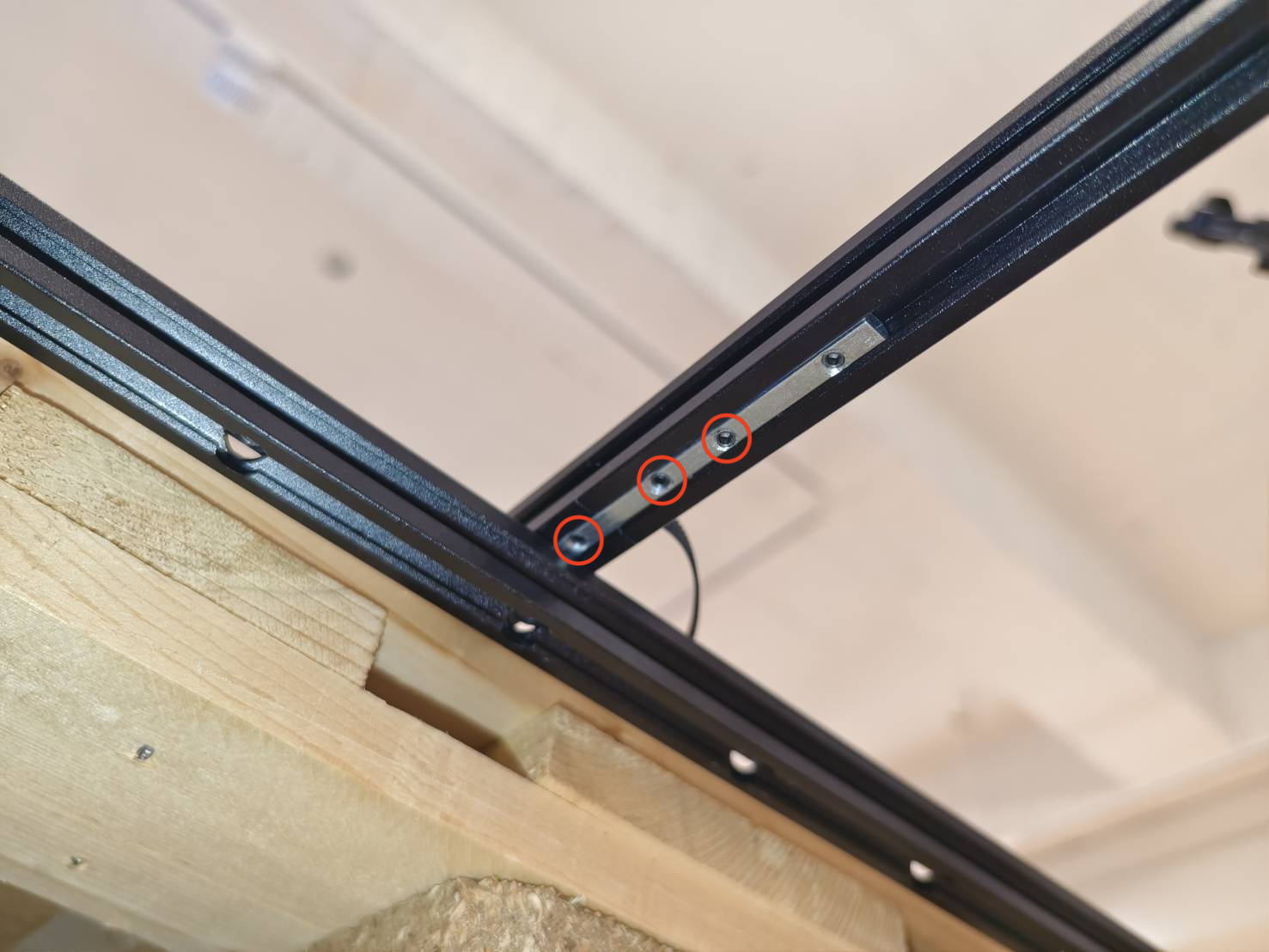

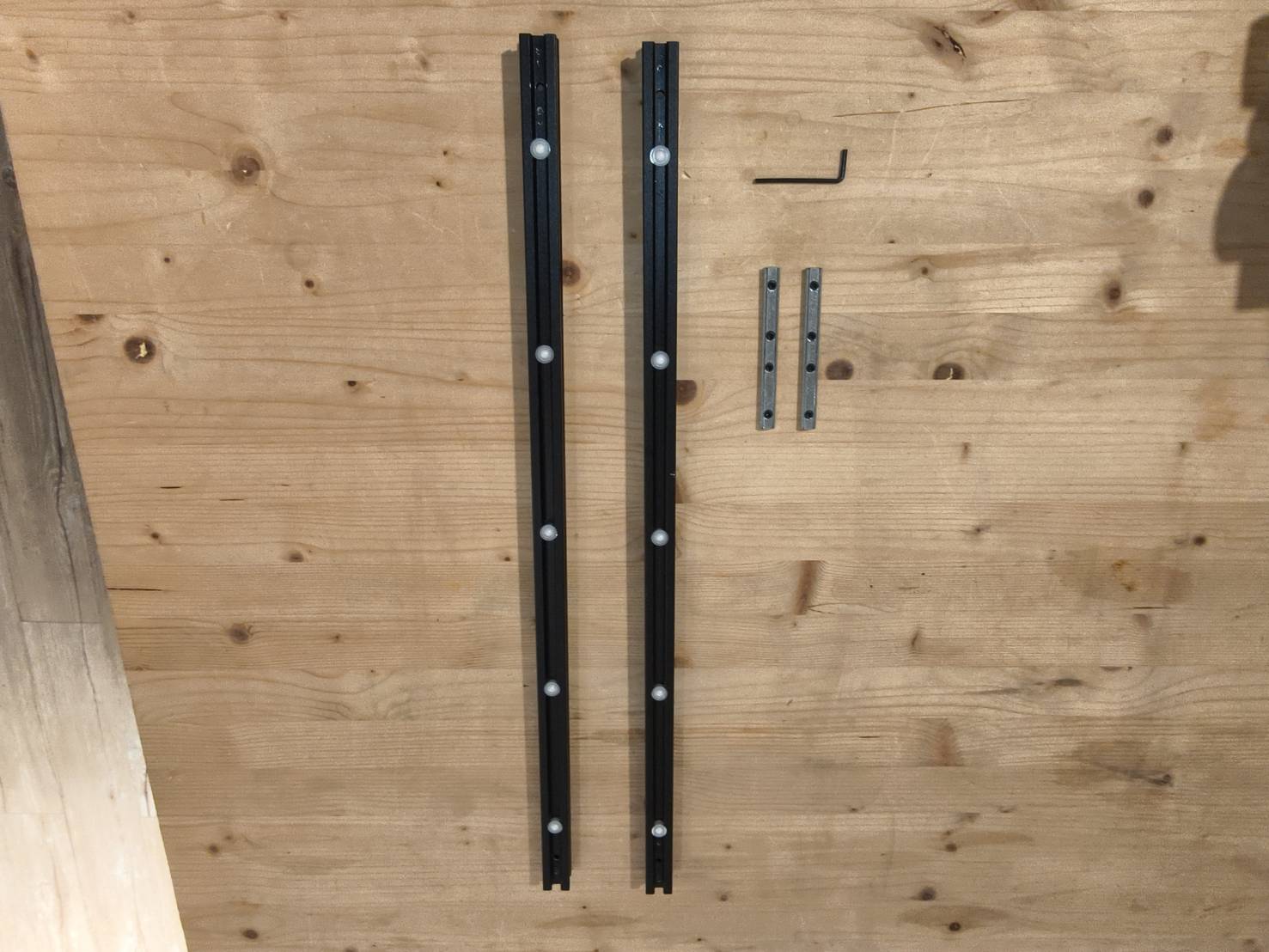

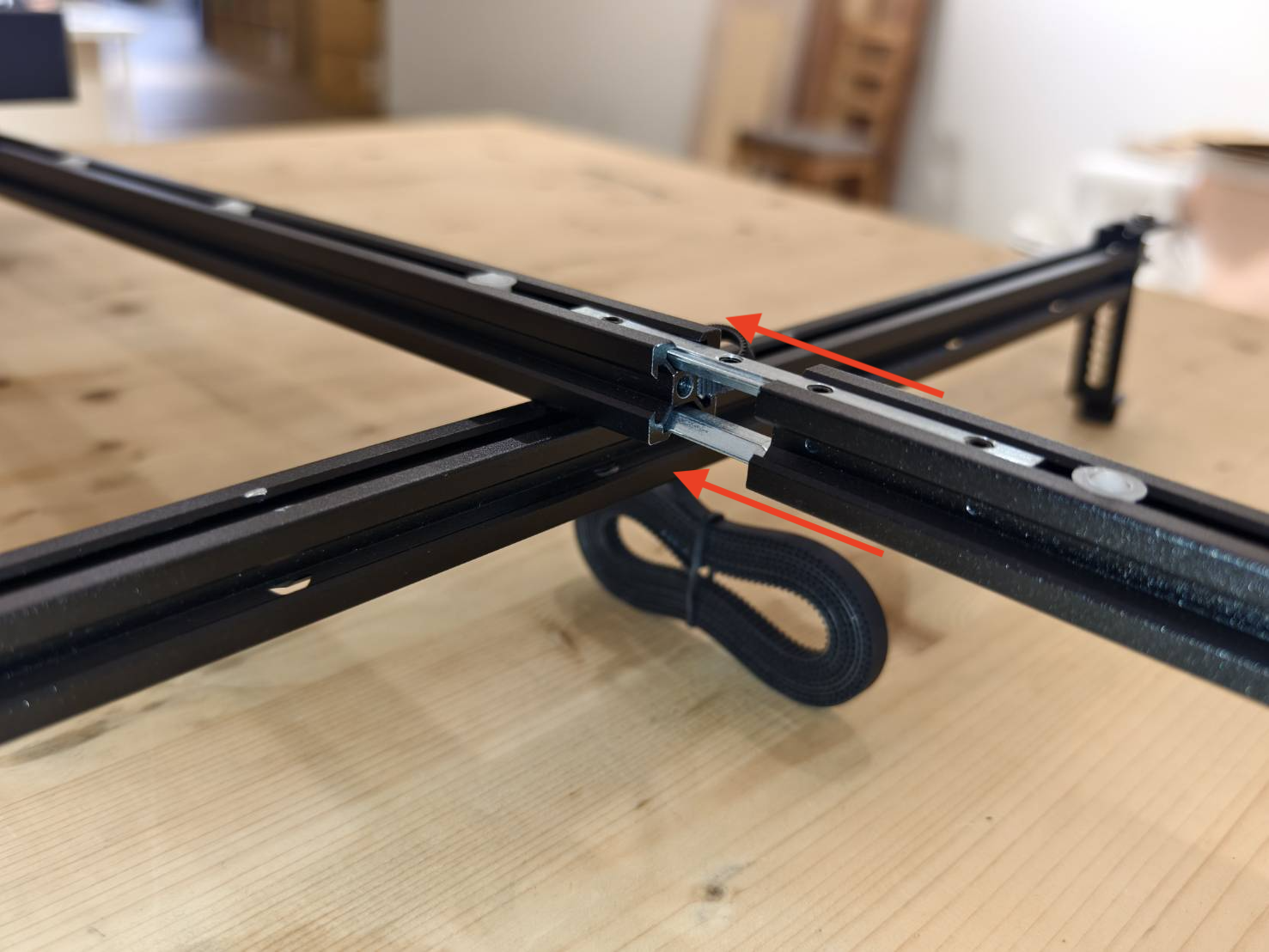

Prepare dois conectores de trilho e um trilho de extensão (com rodas de esferas brancas).
Cada bloco possui quatro parafusos. Fixe dois parafusos no trilho principal e dois no trilho de extensão para obter uma fixação firme.
(Nota: Certifique-se de que o trilho de extensão tenha rodas brancas, pois estas são para o movimento dos alimentadores. Os conectores devem estar no mesmo lado das rodas brancas e abaixo delas.)
Passo 7
Fixe a correia no lado longo com o retentor da correia que foi removido anteriormente.
(Certifique-se de que a correia esteja bem tensionada antes de fixá-la.)
Verifique se a correia está bem encaixada na polia. Caso contrário, remova o retentor da correia e reinsira o alimentador.
Passo 8
Prepare um trilho e um parafuso M5x22.
Fixe o trilho à viga próximo ao furo central do parafuso.
Passo 9
Prepare um trilho e um parafuso longo (M5x22).
Fixe o trilho à viga próximo ao furo central do parafuso.
Passo 10
Prepare 2 elevadores de trilho e 2 parafusos médios (M5x12).
Instale os elevadores de trilho em ambos os lados da viga de fixação do trilho, com o parafuso apertado manualmente voltado para o lado do alimentador.
Passo 11
Prepare dois trilhos.
Instale os dois trilhos sobre as pernas de suporte em ambos os lados, com os roletes brancos voltados para baixo. Fixe-os usando os parafusos apertados manualmente.
Passo 12
Prepare 2 elevadores de trilho.
Instale os elevadores de trilho sob as bordas dos trilhos em ambos os lados e fixe-os usando parafusos apertados manualmente.
Passo 13
Prepare 2 ímãs de trilho e parafusos M5\*22.
Instale os ímãs de trilho na borda superior dos dois lados do trilho, garantindo que o lado magnético prateado esteja voltado para o alimentador.
Passo 14
Prepare 2 ímãs de trilho, 2 parafusos médios (M5x12) e 2 porcas T.
Combine as porcas e os parafusos, mas não os aperte completamente; apenas certifique-se de que os parafusos estejam encaixados.
Em seguida, instale os blocos magnéticos sobre a viga de fixação do trilho, fixando-os temporariamente. A posição deles será ajustada nas etapas seguintes.
Se toda a estrutura não estiver nivelada ou a superfície da mesa não estiver plana, você pode ajustar a altura dos suportes elevadores.
Etapa 15
Prepare duas plataformas de roletes guia de borda.
Em seguida, instale-as na viga de fixação do trilho central, voltadas para trás, em direção ao lado do alimentador.
Instale as duas plataformas nas posições mais externas primeiro.
As plataformas podem ser movidas e reposicionadas dependendo da largura do seu material, o que será abordado mais adiante neste artigo.
Etapa 16
Prepare dois conectores de trilho e um trilho de extensão (com rodas de esferas brancas).
Estenda o trilho e o conector do trilho em direção à parte traseira.
Etapa 17
Prepare 2 trilhos e 2 conectores de trilho.
Em seguida, estenda os trilhos conectando-os com os conectores de trilho.
Etapa 18
Prepare 2 vigas de fixação do trilho, 4 elevadores de trilho e 4 parafusos curtos (M5\*6).
Use os parafusos curtos para fixar os elevadores de trilho em ambas as extremidades de cada viga de fixação do trilho. Você terá dois conjuntos de montagem de viga de fixação do trilho + elevador de trilho.
Siga as etapas abaixo para a instalação:
Certifique-se de que, quando a viga de fixação do trilho estiver na posição vertical, os furos dos parafusos estejam nas laterais, não na parte superior ou inferior.
Se os furos não estiverem nas laterais, afrouxe os parafusos, gire os elevadores de trilho e, em seguida, aperte os parafusos novamente.

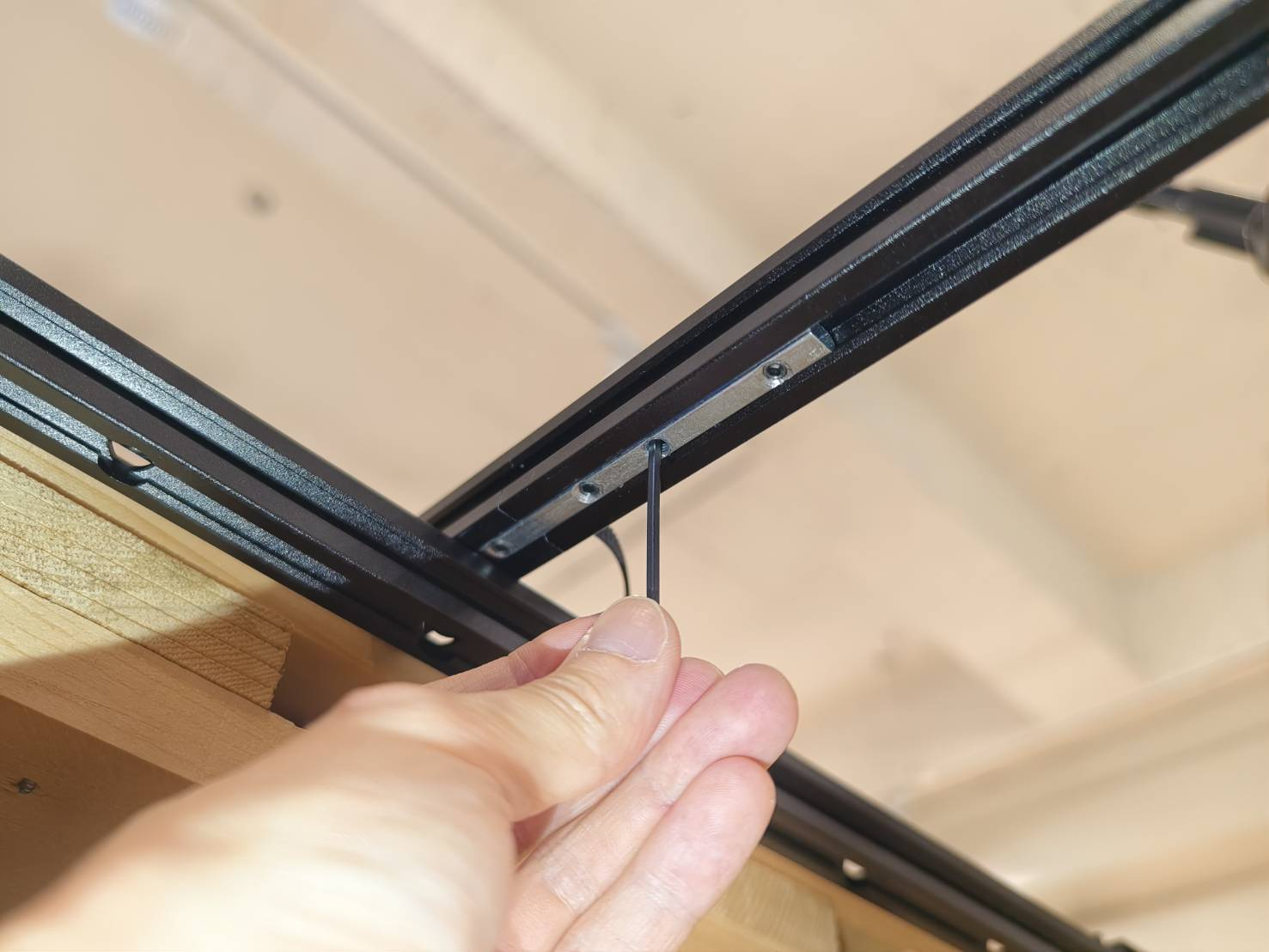

Etapa 19
Prepare o trilho de extensão x1 e o parafuso longo (M5x22) x1.
Instale o trilho de extensão na viga de fixação do trilho, utilizando o furo do parafuso próximo ao centro.
Etapa 20

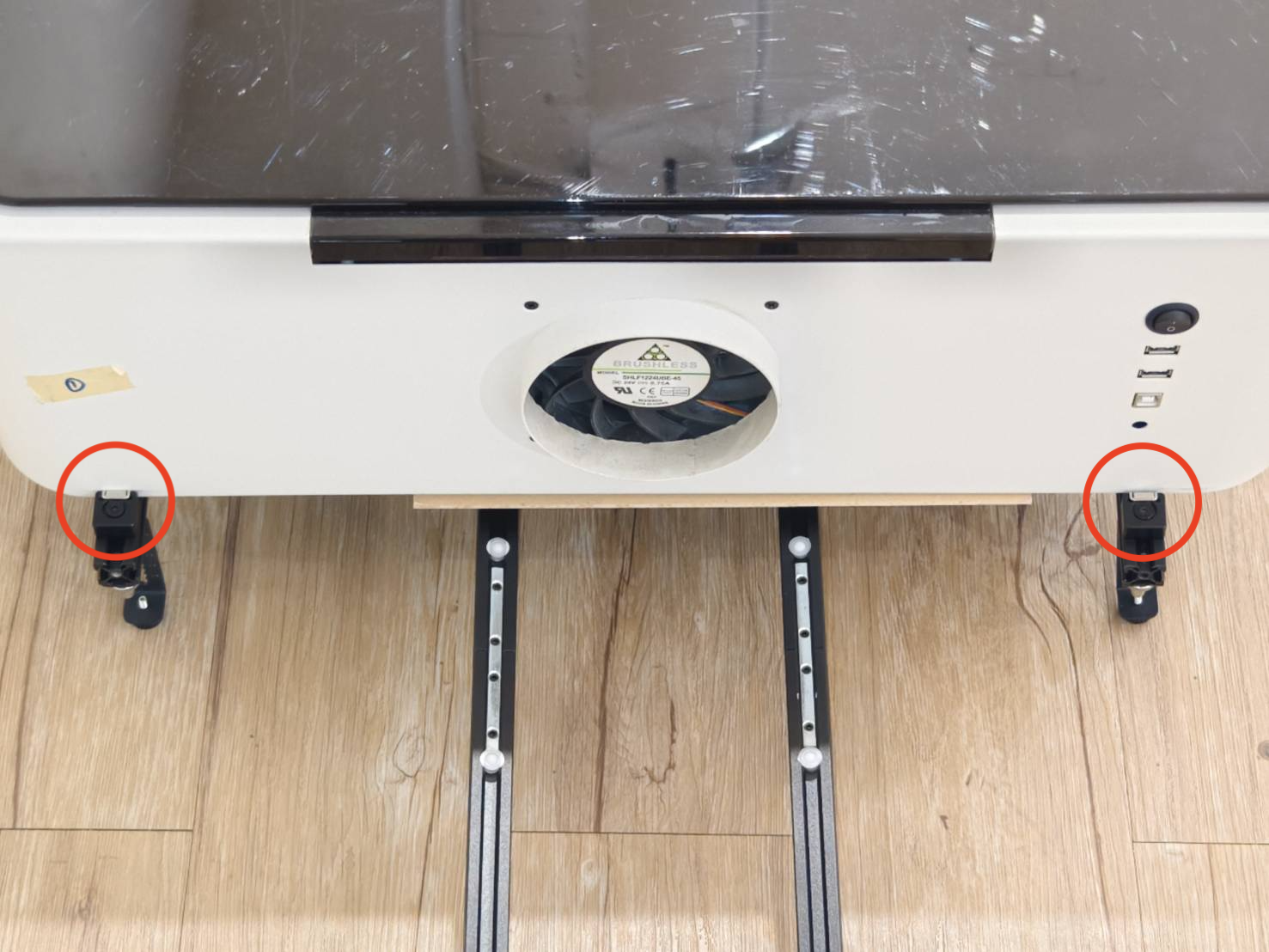

Prepare 1 conjunto de pés de apoio da viga do trilho e 2 parafusos longos (M5x22).
Instale-o no outro lado para fixá-lo, com o pé de apoio preto da viga do trilho voltado para baixo.
Se a estrutura geral não estiver nivelada, você pode ajustar a altura dos pés de apoio ou alterar diretamente as posições dos parafusos para aumentar ou diminuir a altura. Ambas as pernas de suporte precisam ser ajustadas adequadamente.
Etapa 21
Prepare um trilho de extensão e um parafuso longo (M5x26).
Primeiro, gire a viga de fixação do trilho de modo que, quando estiver na posição vertical, os orifícios dos parafusos fiquem voltados para cima.
Instale as vigas de fixação do trilho embaixo dos trilhos, com os parafusos inseridos de baixo para cima.
Se a estrutura geral não estiver nivelada, você pode ajustar a altura dos pés de apoio ou alterar diretamente as posições dos parafusos para aumentar ou diminuir a altura. Ambas as pernas de suporte precisam ser ajustadas adequadamente.
Etapa 22
Remova o grampo da correia.
(O vídeo foi gravado com uma configuração diferente; por favor, ignore os outros dois trilhos e concentre-se apenas em remover o retentor da correia do trilho principal.)
Etapa 23
Prepare dois conectores de trilho e um trilho de extensão (com rodas de esferas brancas).
Conecte o trilho ao trilho principal e estenda-o em direção à parte traseira.
Para o conector na parte inferior, um dos orifícios dos parafusos será bloqueado pelo parafuso da viga de fixação do trilho, então você só precisa apertar três parafusos.
Etapa 24
Localize o grampo da correia removido anteriormente.
Use o grampo da correia para prender a correia. Certifique-se de que a correia esteja orientada corretamente, com o lado dentado voltado para dentro.
Passo 25
Prepare um elevador de trilho e um parafuso médio (M5\*12).
Em seguida, instale o elevador de trilho na parte traseira do trilho.
Se a estrutura geral não estiver nivelada, você pode ajustar a altura dos pés ou alterar diretamente as posições dos parafusos para elevar ou abaixar ambas as pernas de suporte.
Passo 26

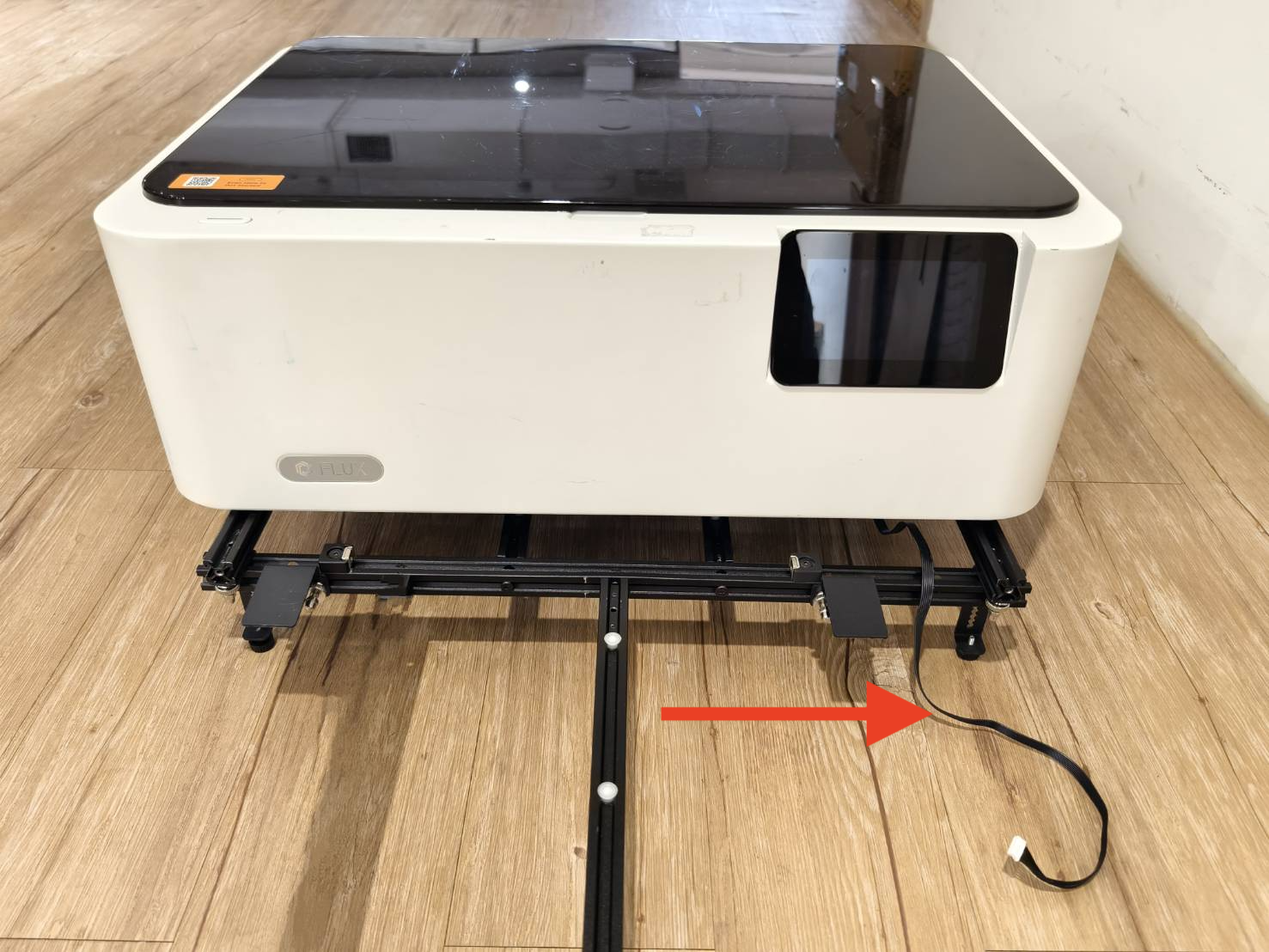

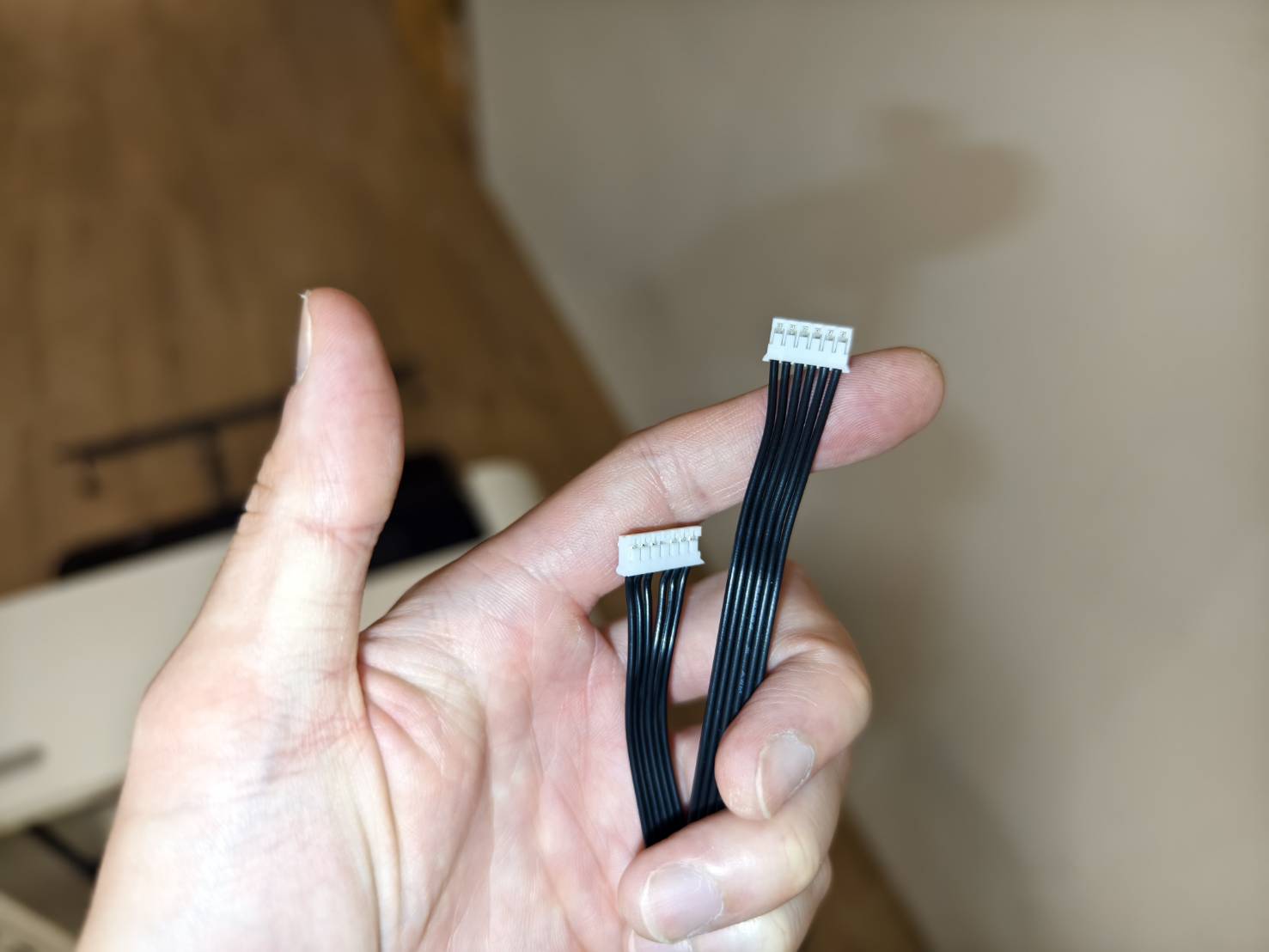

Retire o cabo de conexão.

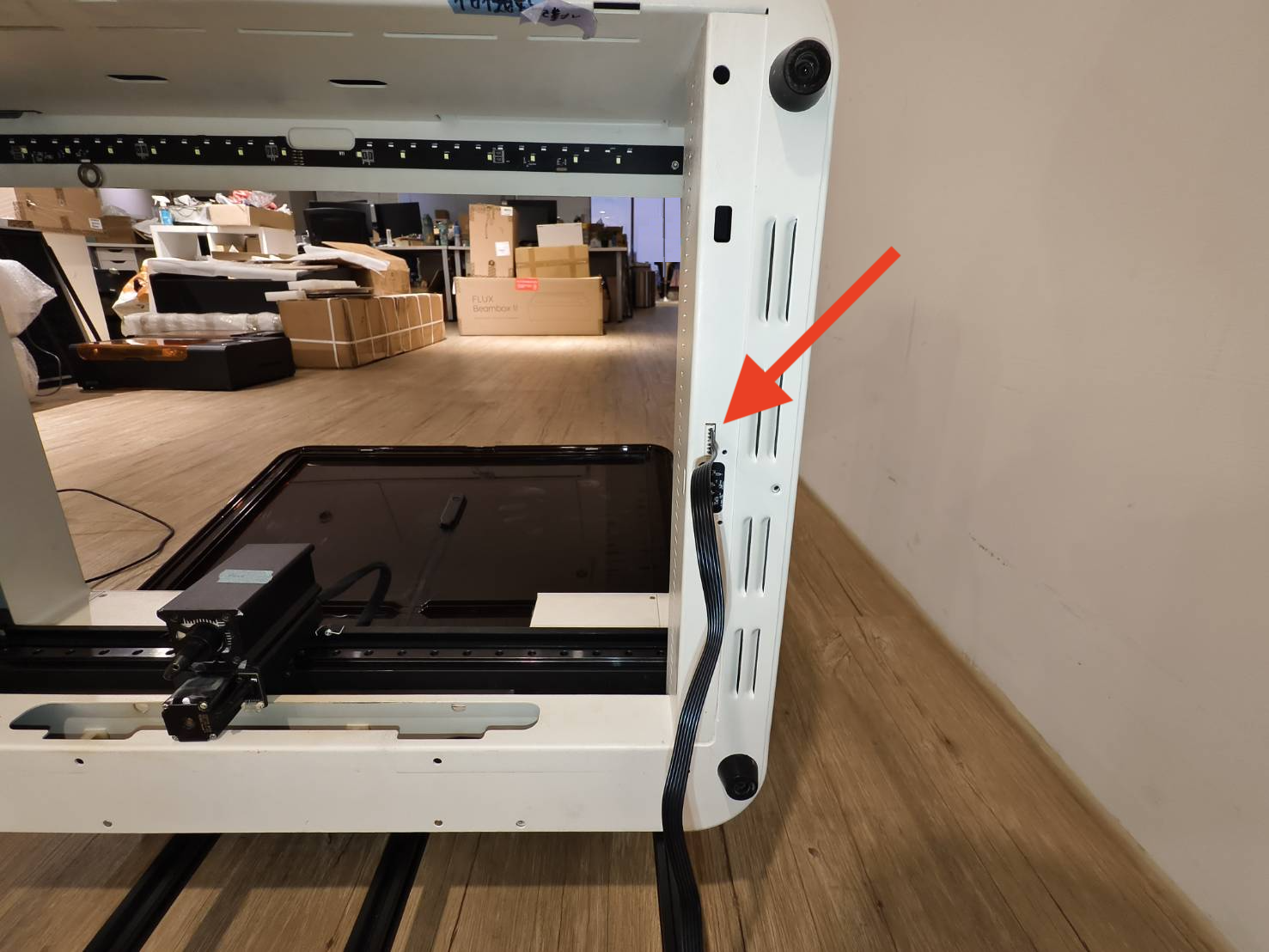

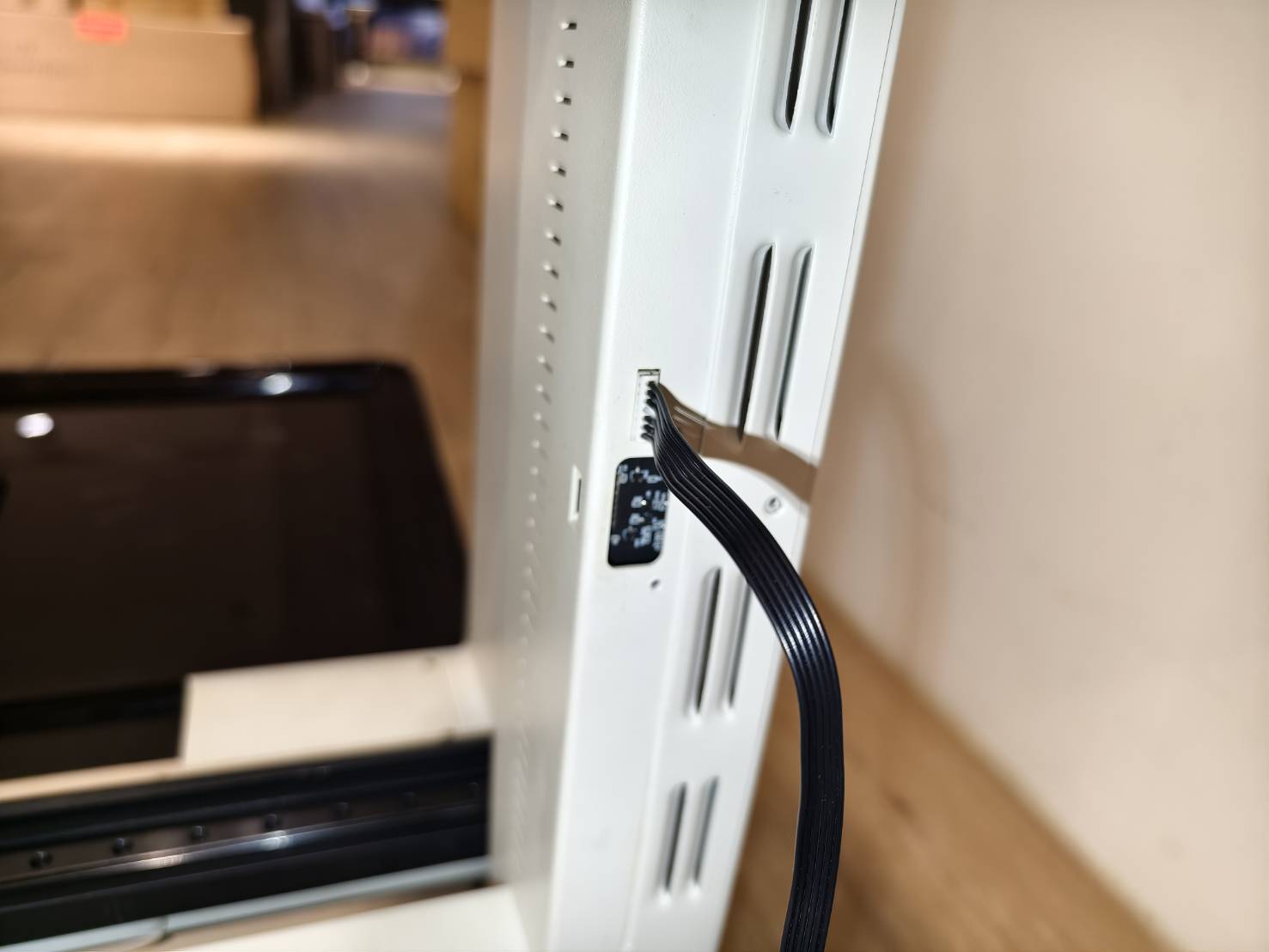

Vire a máquina para localizar o soquete e, em seguida, insira o conector.
Passo 27

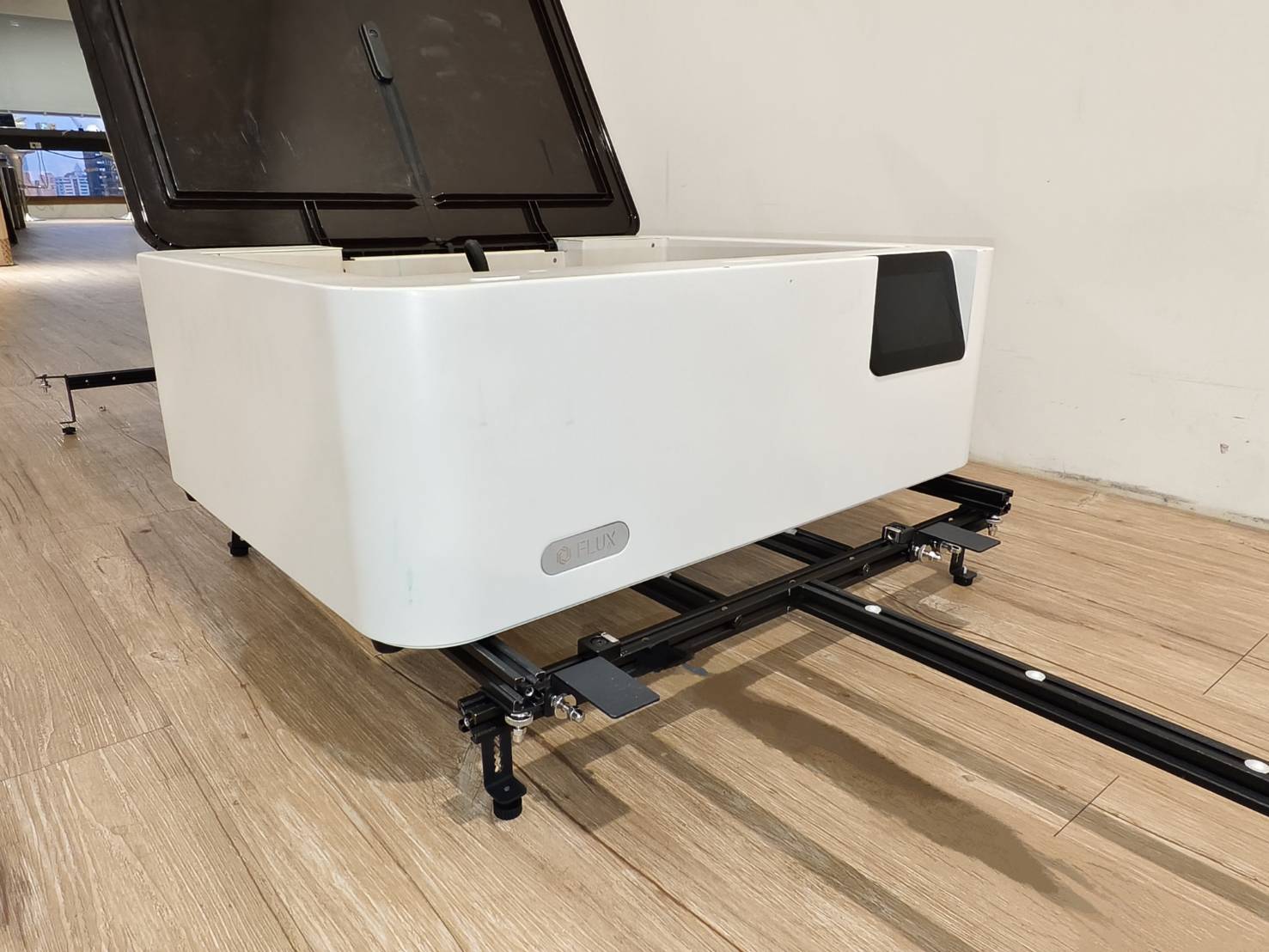

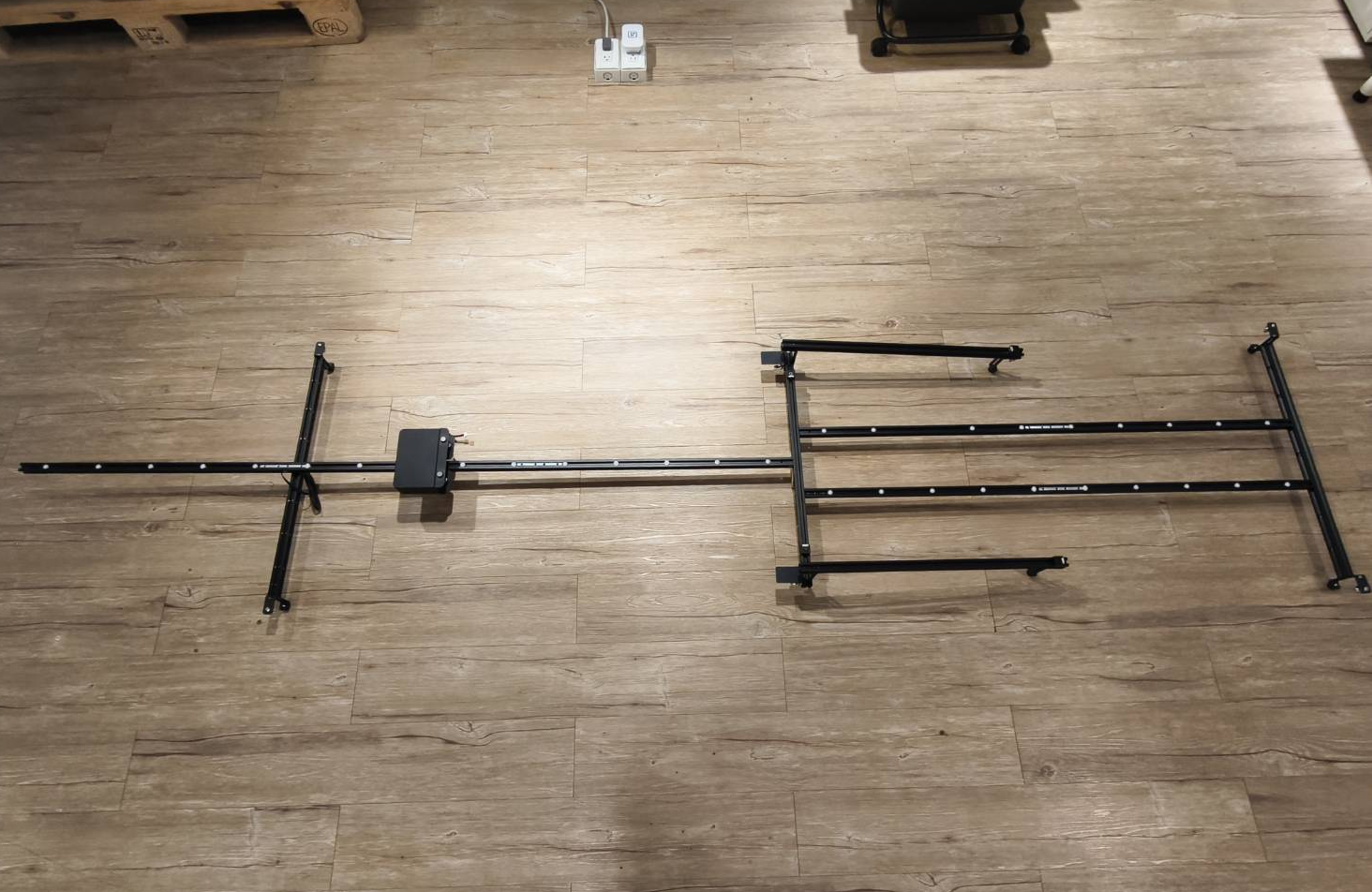

Posicione a máquina sobre o alimentador, conforme mostrado na imagem abaixo.。
Certifique-se de que a máquina não pressione o cabo do conector.
Verifique se o ímã está firmemente fixado na carcaça da máquina.
Passo 28

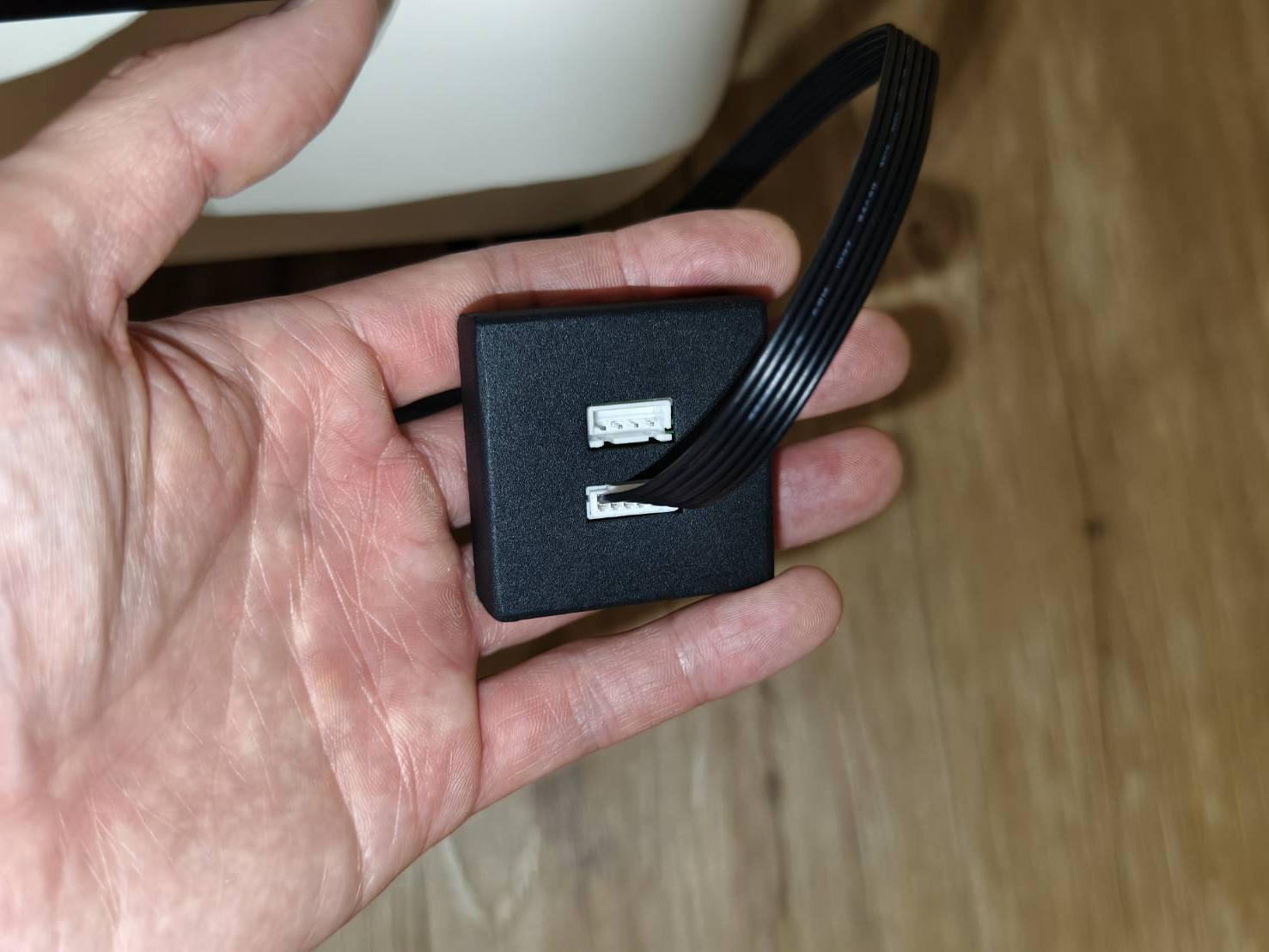

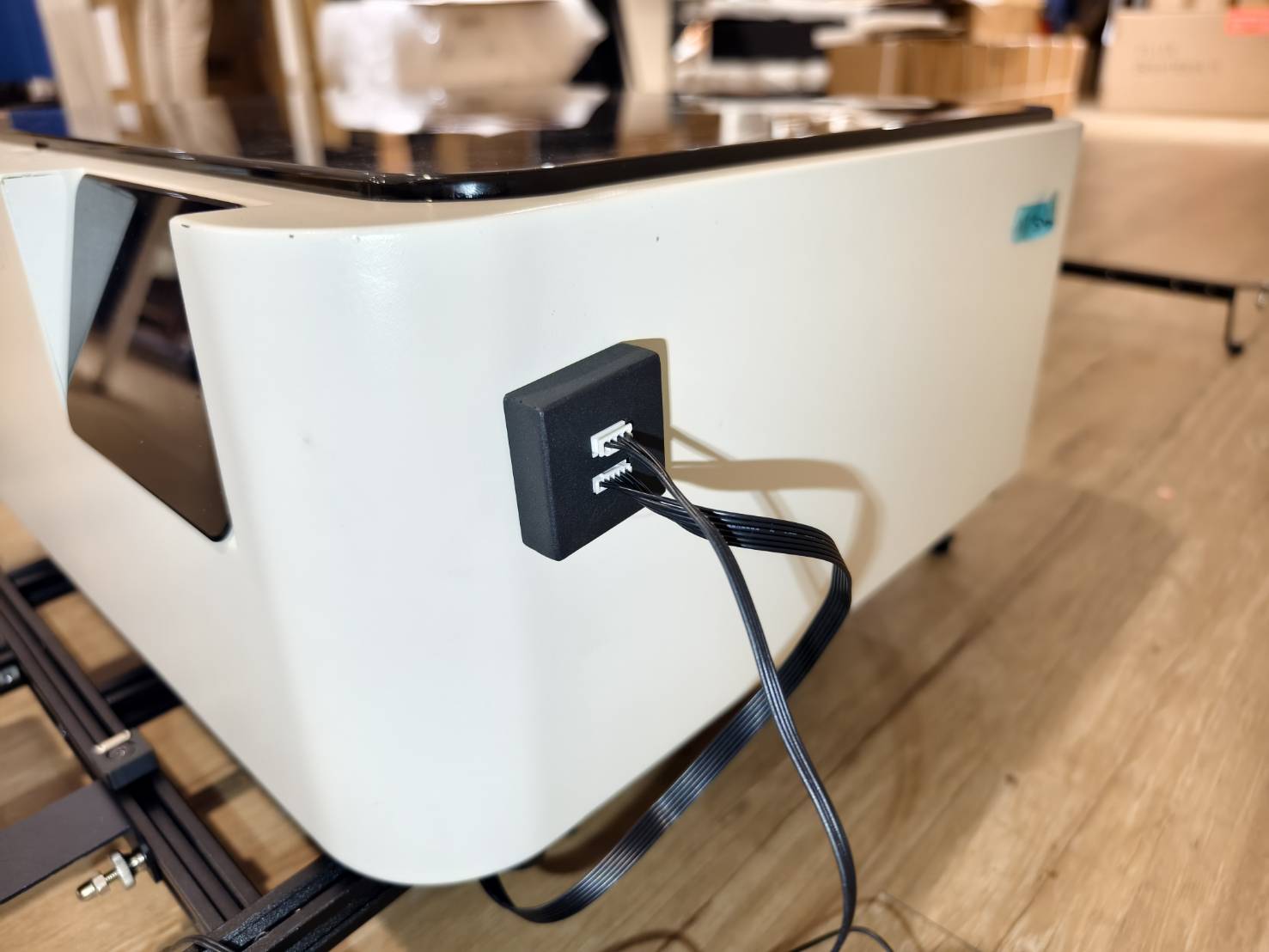

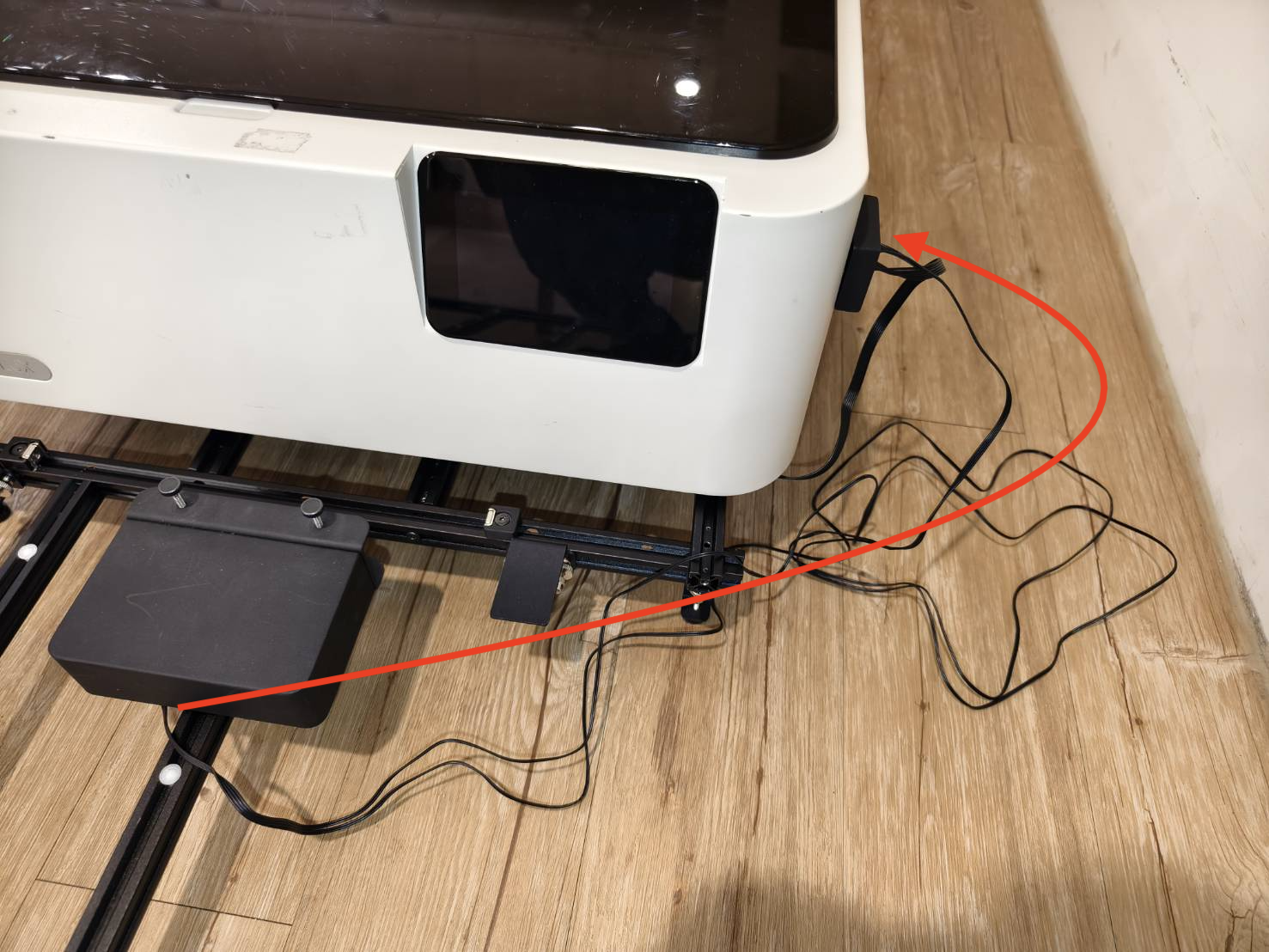

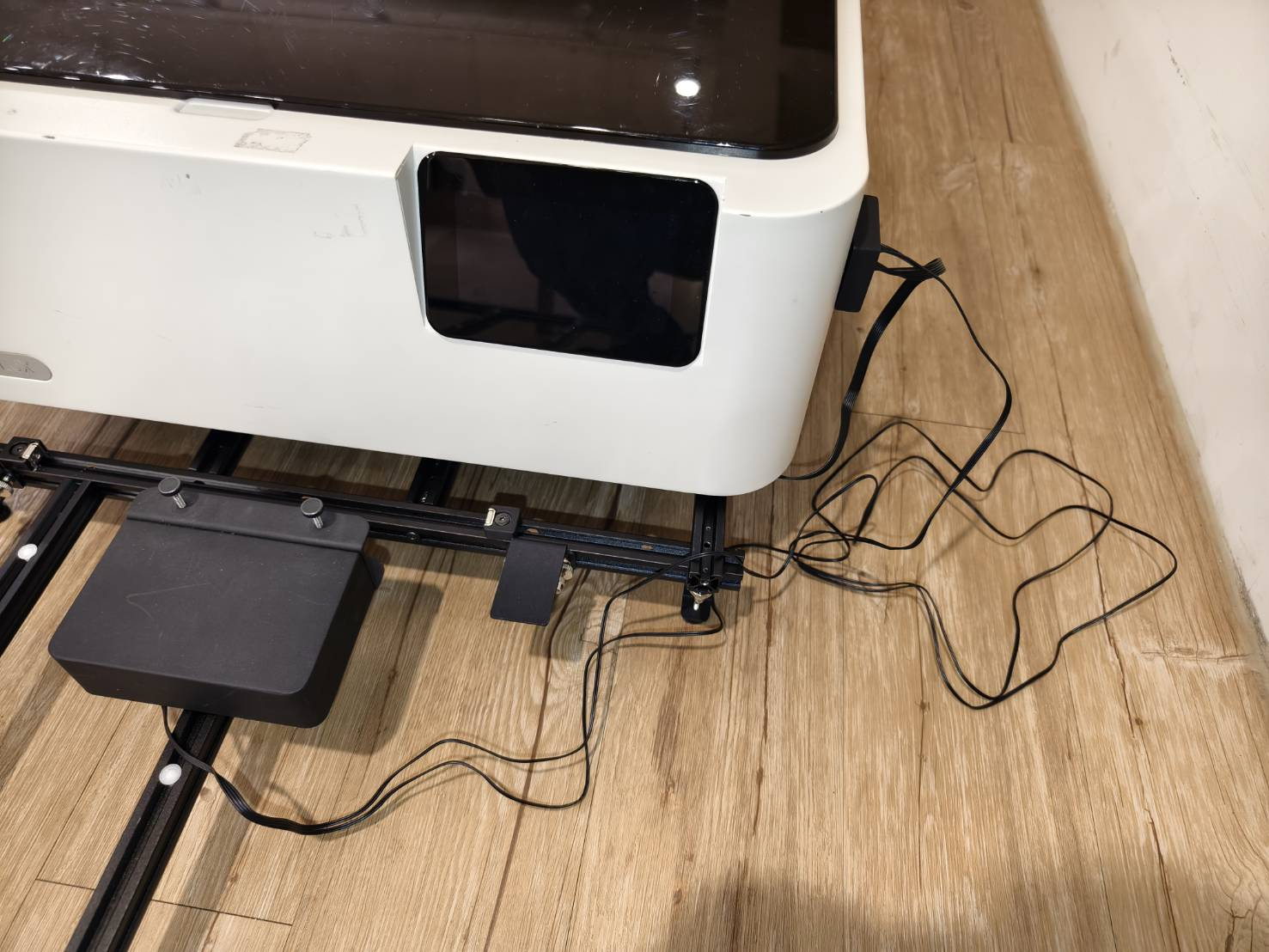

Localize o adaptador, insira a outra extremidade do cabo de conexão na caixa e, em seguida, conecte o adaptador à máquina.
Passo 29
Se houver uma braçadeira no cabo de conexão do Alimentador, corte-a.

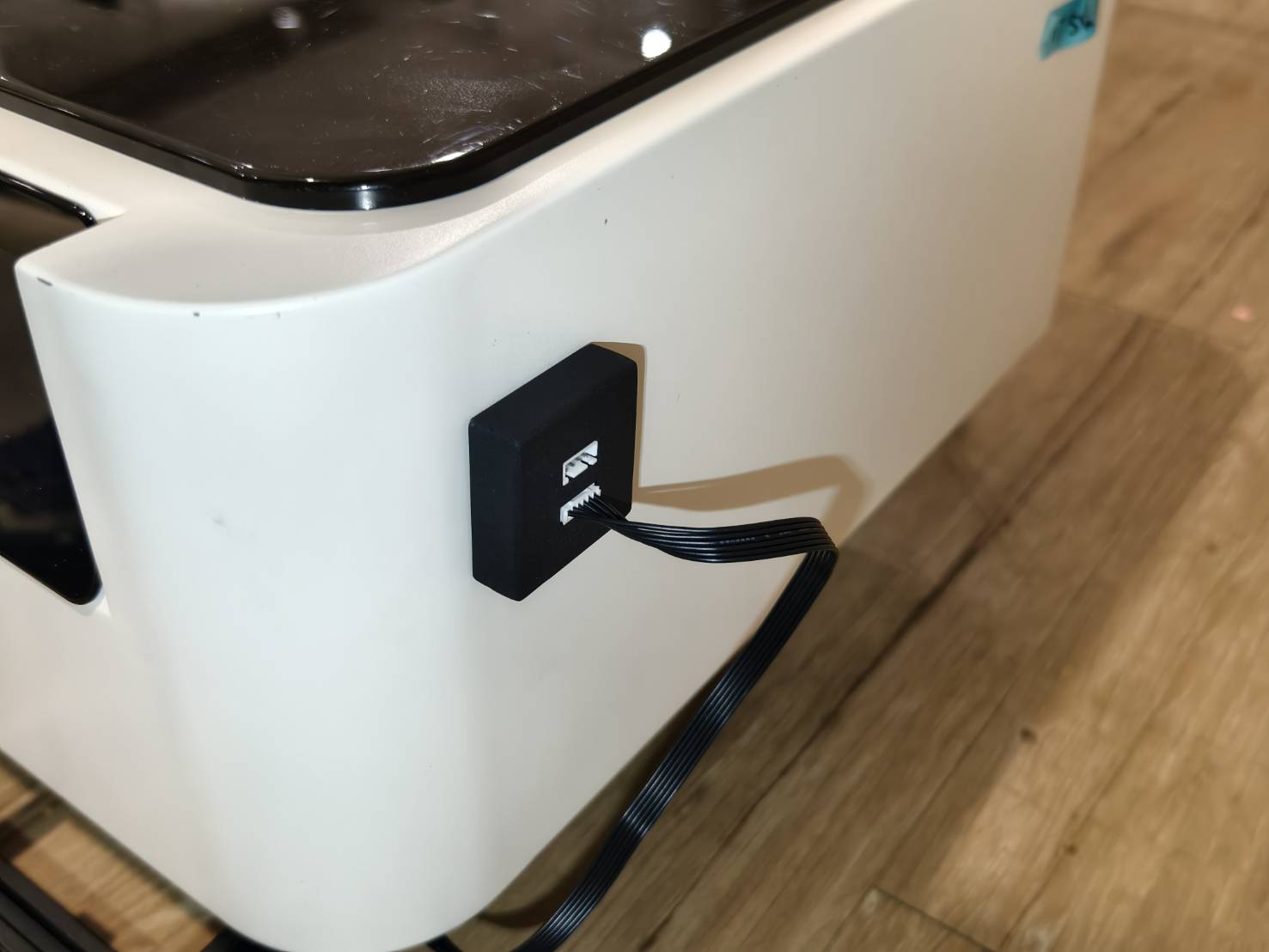

Conecte o cabo do Alimentador ao adaptador.
Passo 30

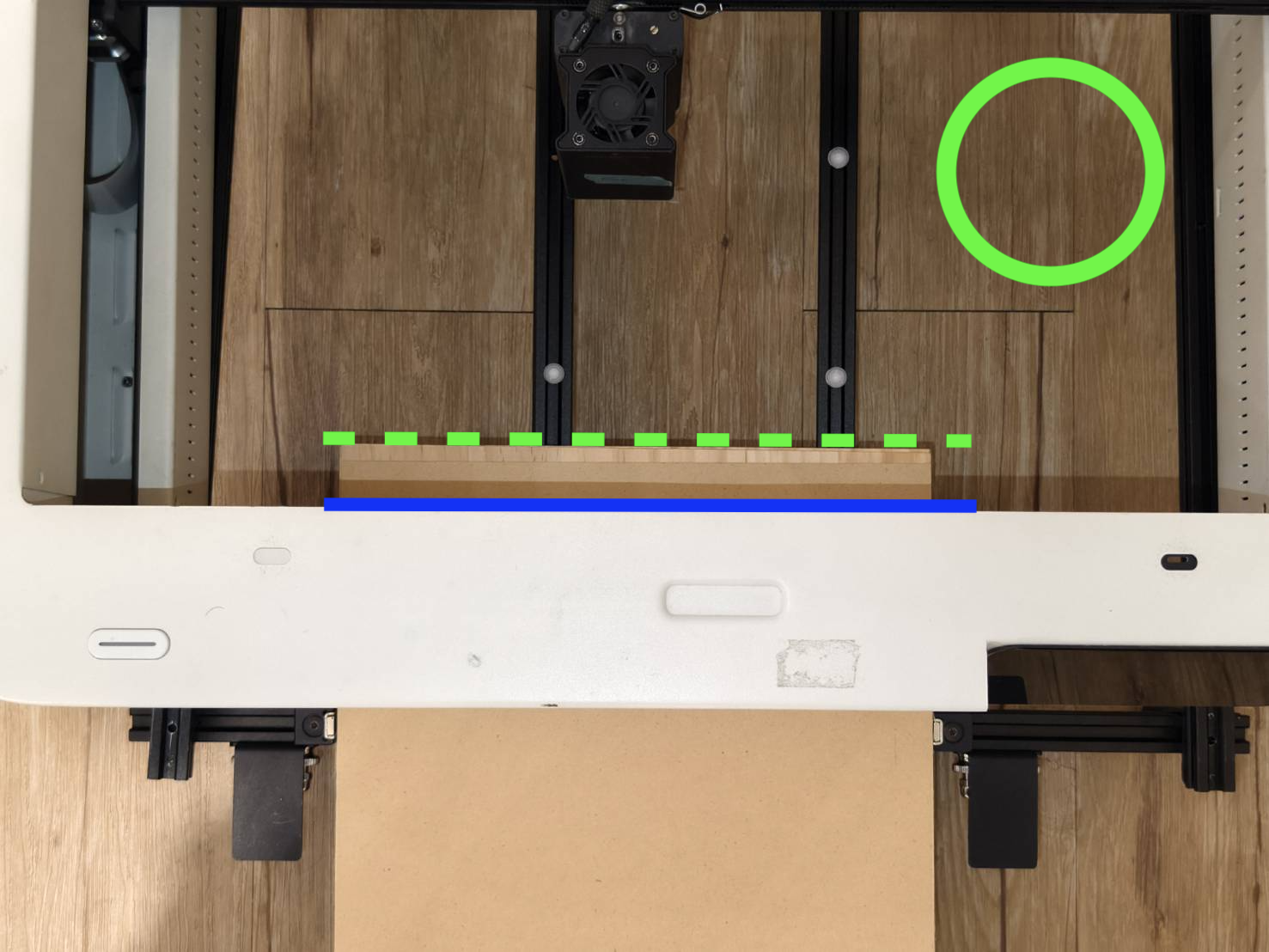

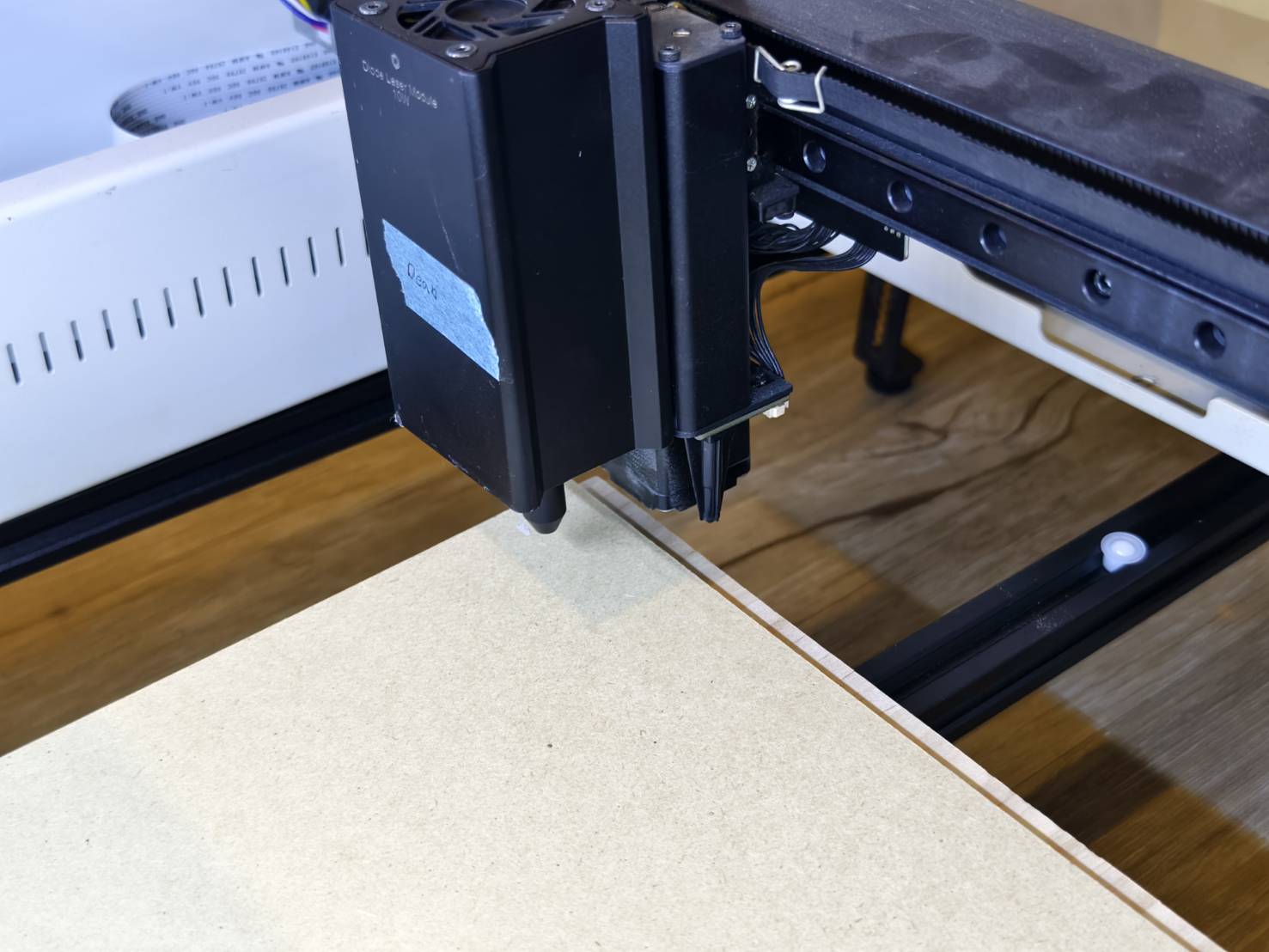

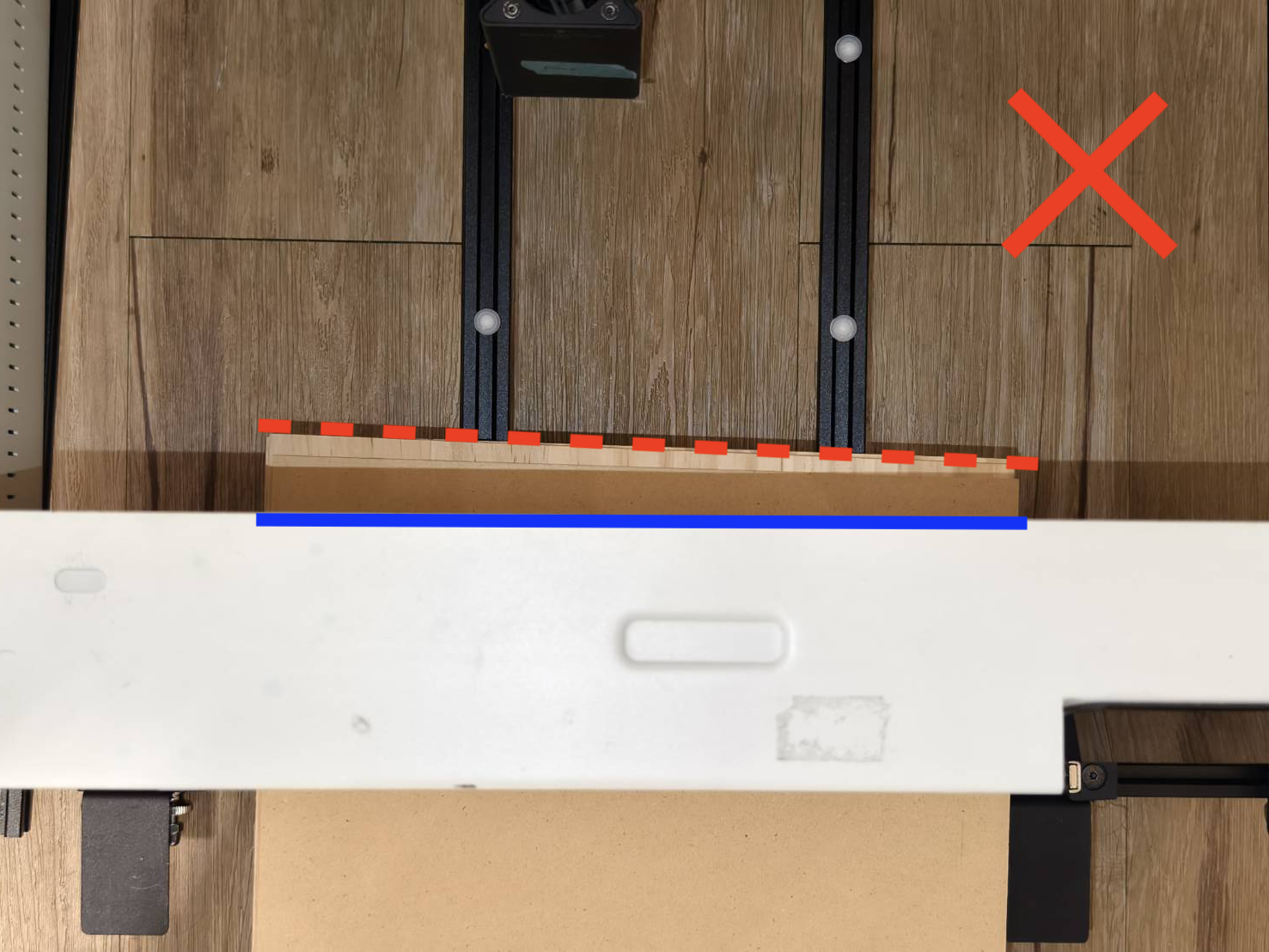

Posicione o material, assegure-se de que esteja nivelado contra o Alimentador e, em seguida, aperte os parafusos borboleta para fixar o material.
Observação: Quando a tampa inferior estiver aberta, a sonda de foco automático pode não alcançar a superfície do material. Nesse caso, será necessário elevar o material em aproximadamente 10-12 mm. Se o próprio material já tiver mais de 12 mm de espessura, não será necessária elevação adicional.
No exemplo mostrado no vídeo abaixo, o material é elevado em 10 mm usando duas placas de madeira de 5 mm, sendo a terceira camada o material a ser gravado.
Empurre e puxe o material para frente e para trás para testar, observando sua aparência sob a tampa inferior da máquina para confirmar se está nivelado.
Passo 31

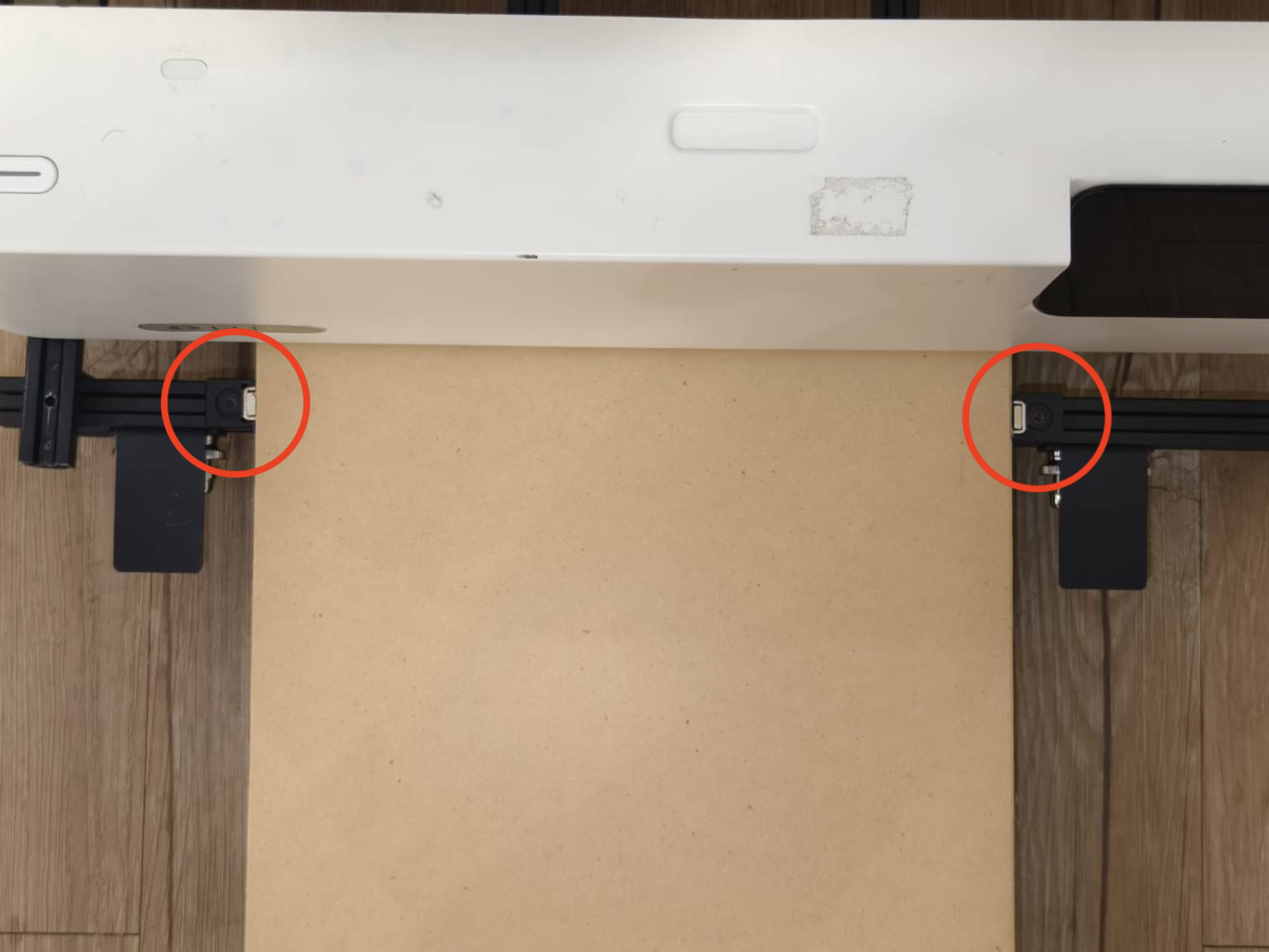

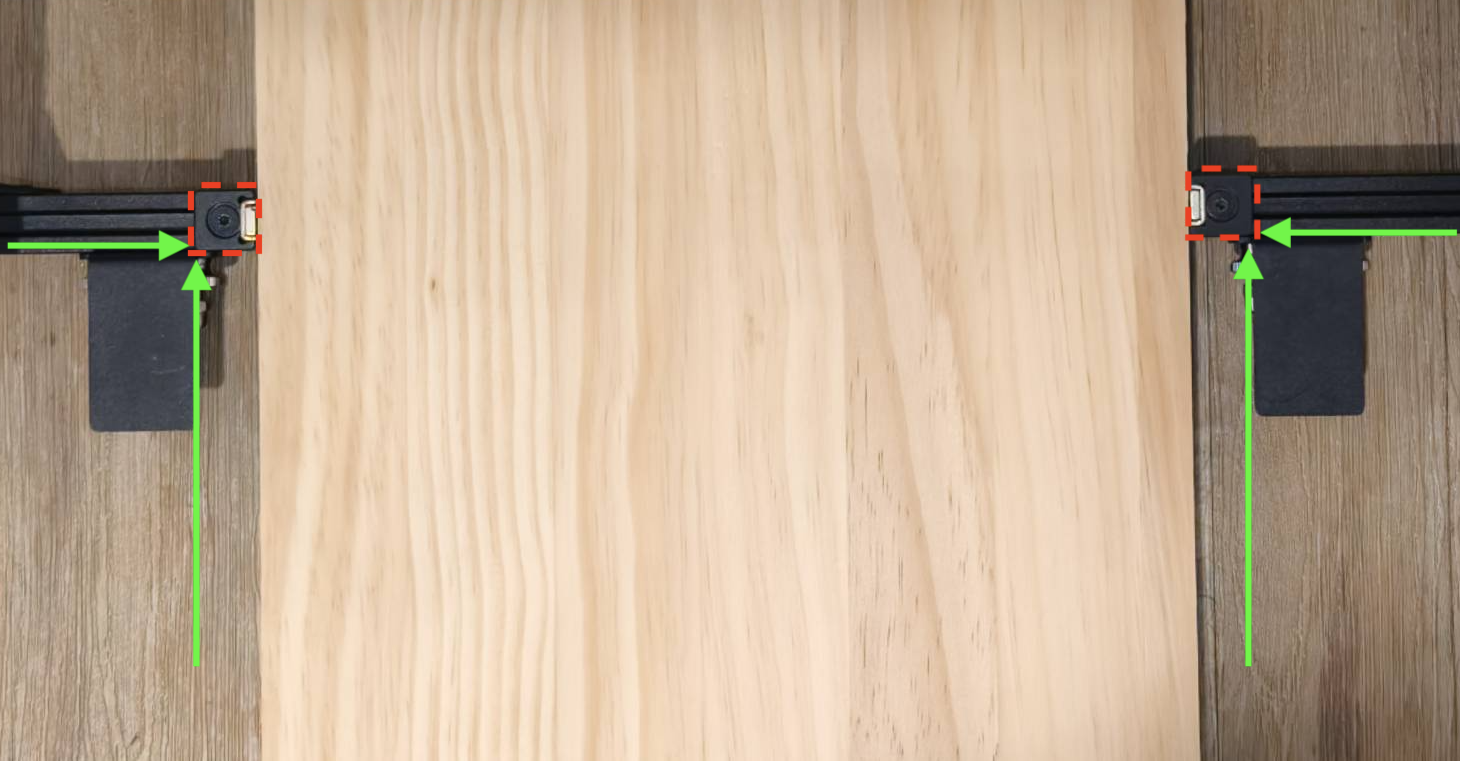

Ajuste a posição dos ímãs do Trilho limitador instalados no passo 14.

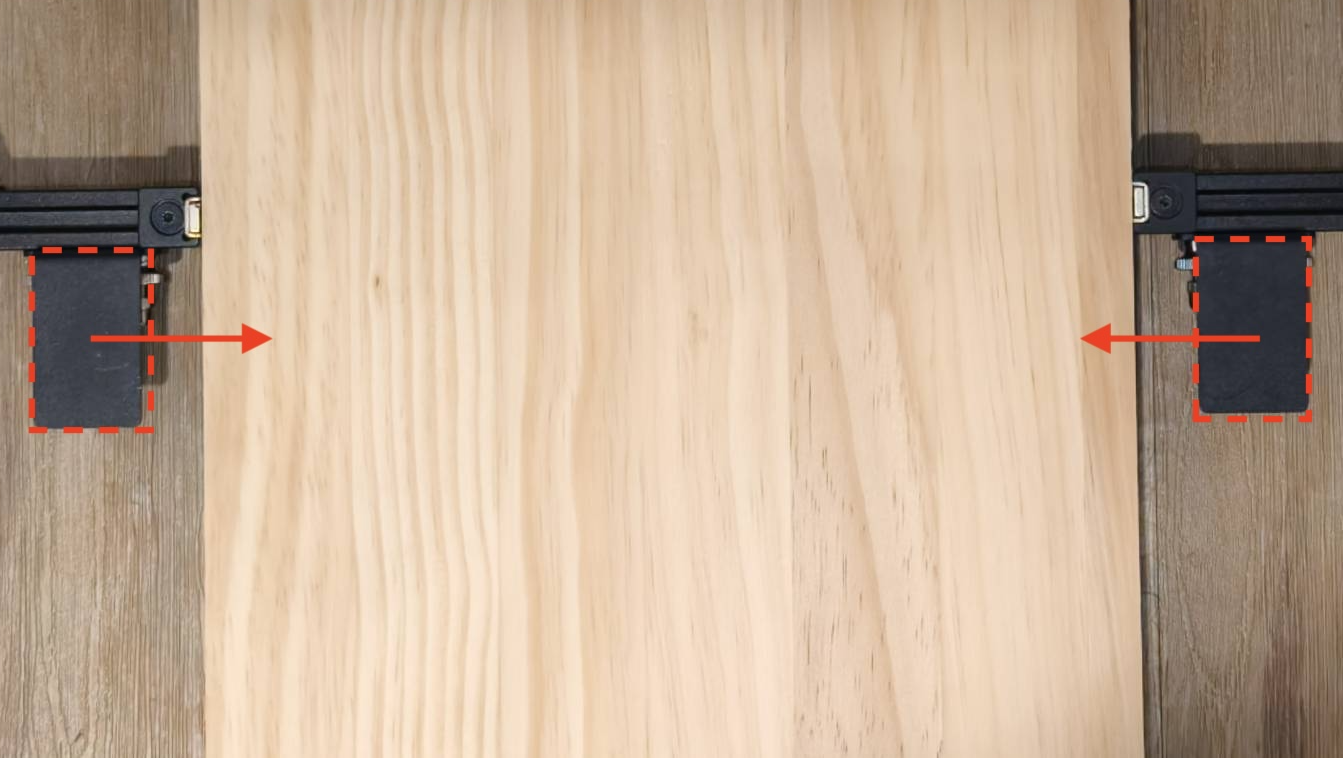

Ajuste a posição da plataforma do rolo guia de borda conforme o vídeo abaixo, alinhando-a rente à borda externa do ímã do Trilho limitador.
Instale os rolos. Os rolos com mola podem ser instalados à esquerda ou à direita sem restrição. Seu principal objetivo é evitar o desvio do material.
| Instalação Reversa（para espessura de material inferior a 5mm） | |
| Instalação Direta（para espessura de material superior a 5mm） | |
Passo 32

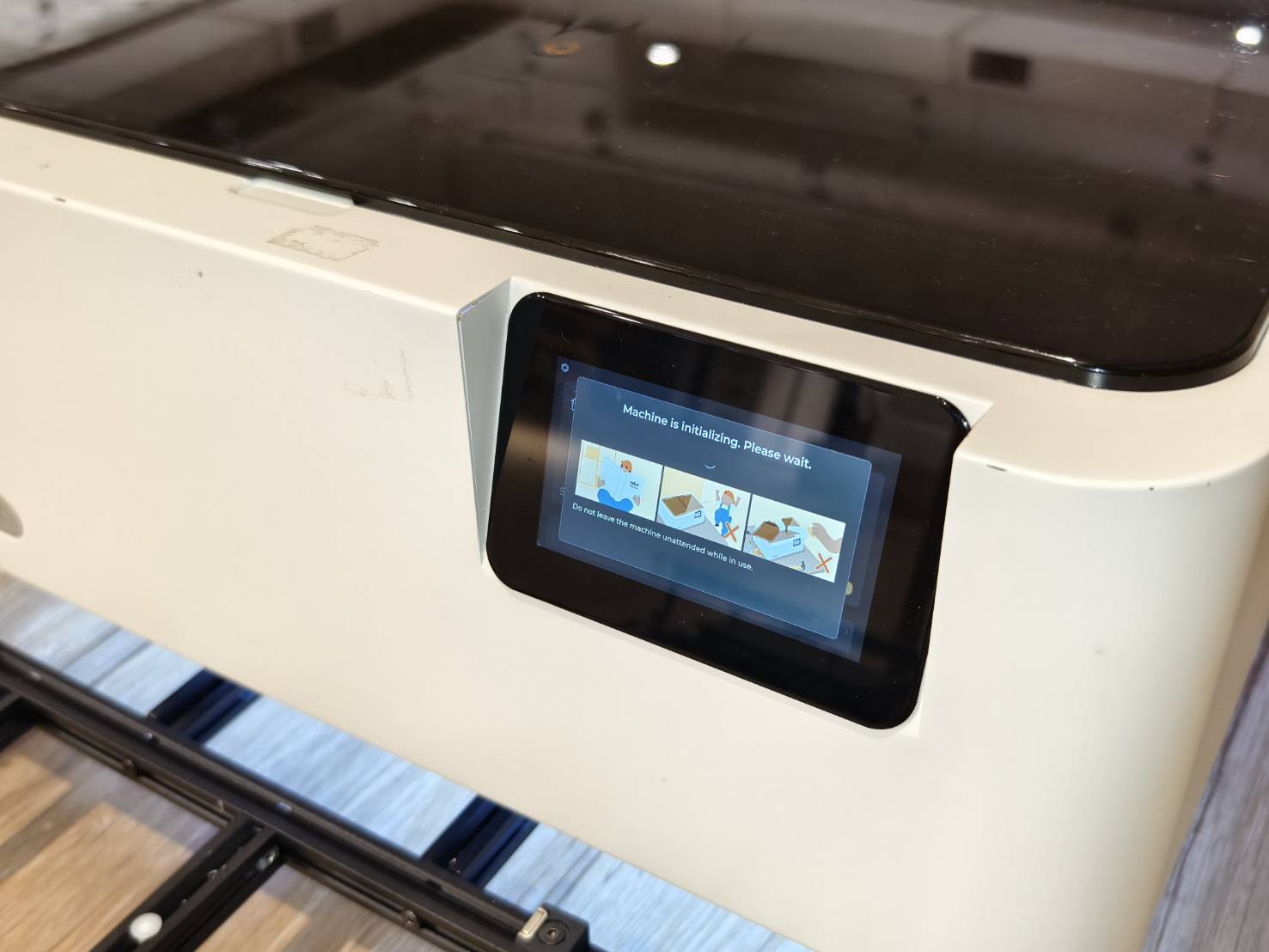

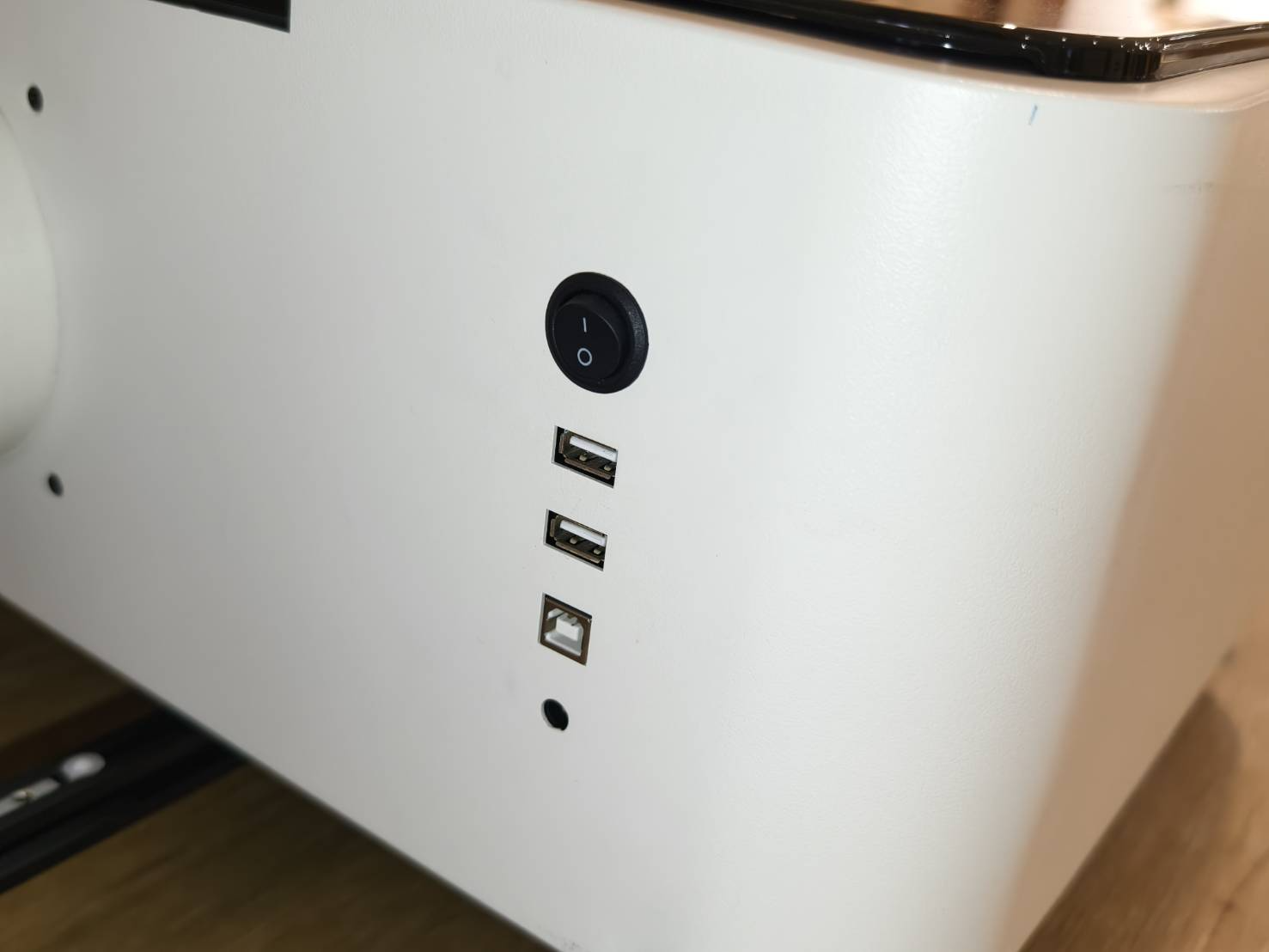

Ligue a máquina.

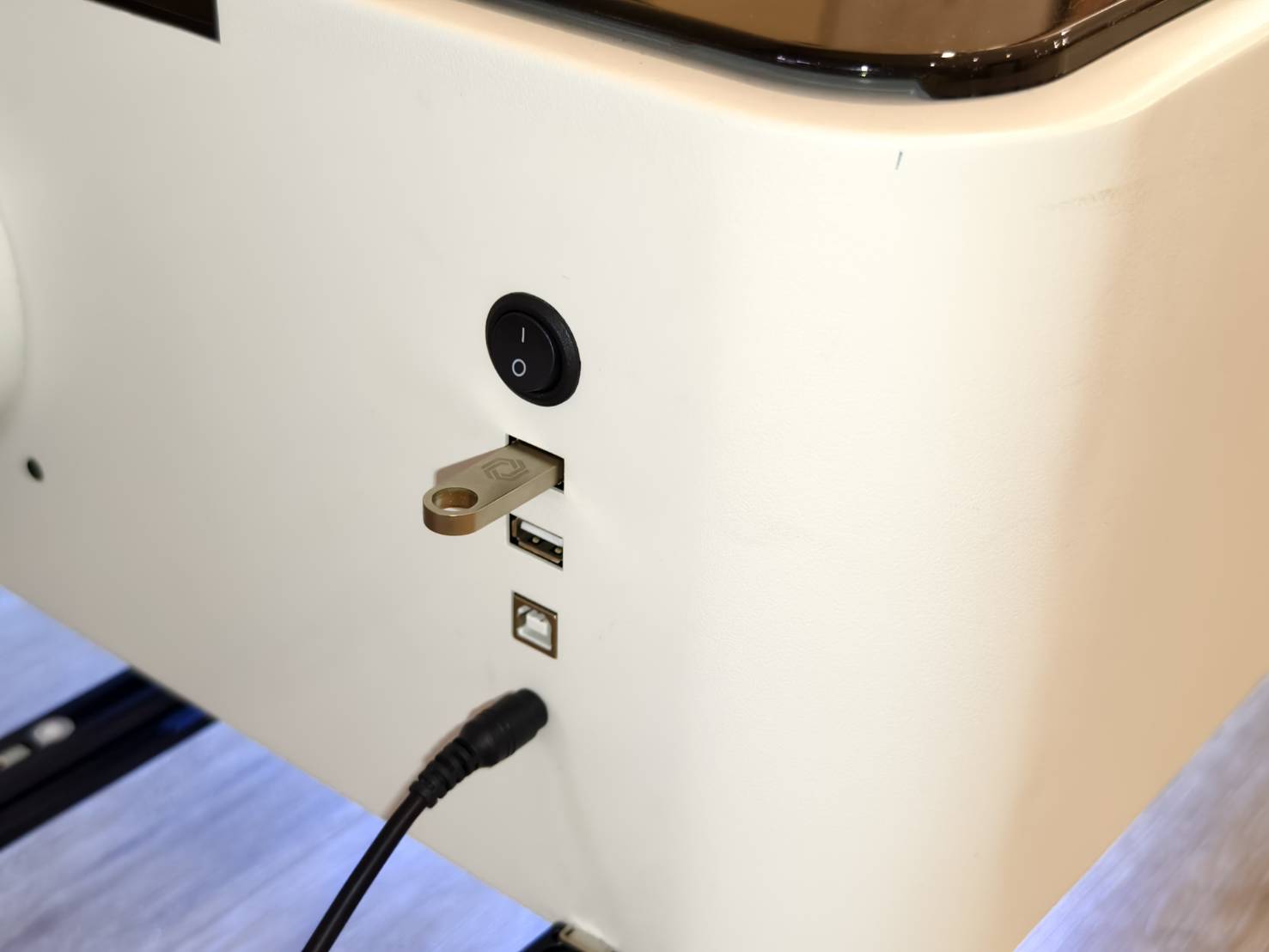

Certifique-se de que a trava de segurança esteja inserida na parte traseira da máquina.
Passo 33
Certifique-se de que você esteja usando as seguintes versões de software e firmware.
|
Versão do Beam Studio 2.5.3 ou superior (Tutorial) |
Versão do Firmware 5.3.8 ou superior. (Tutorial) |
|
|
Passo 34

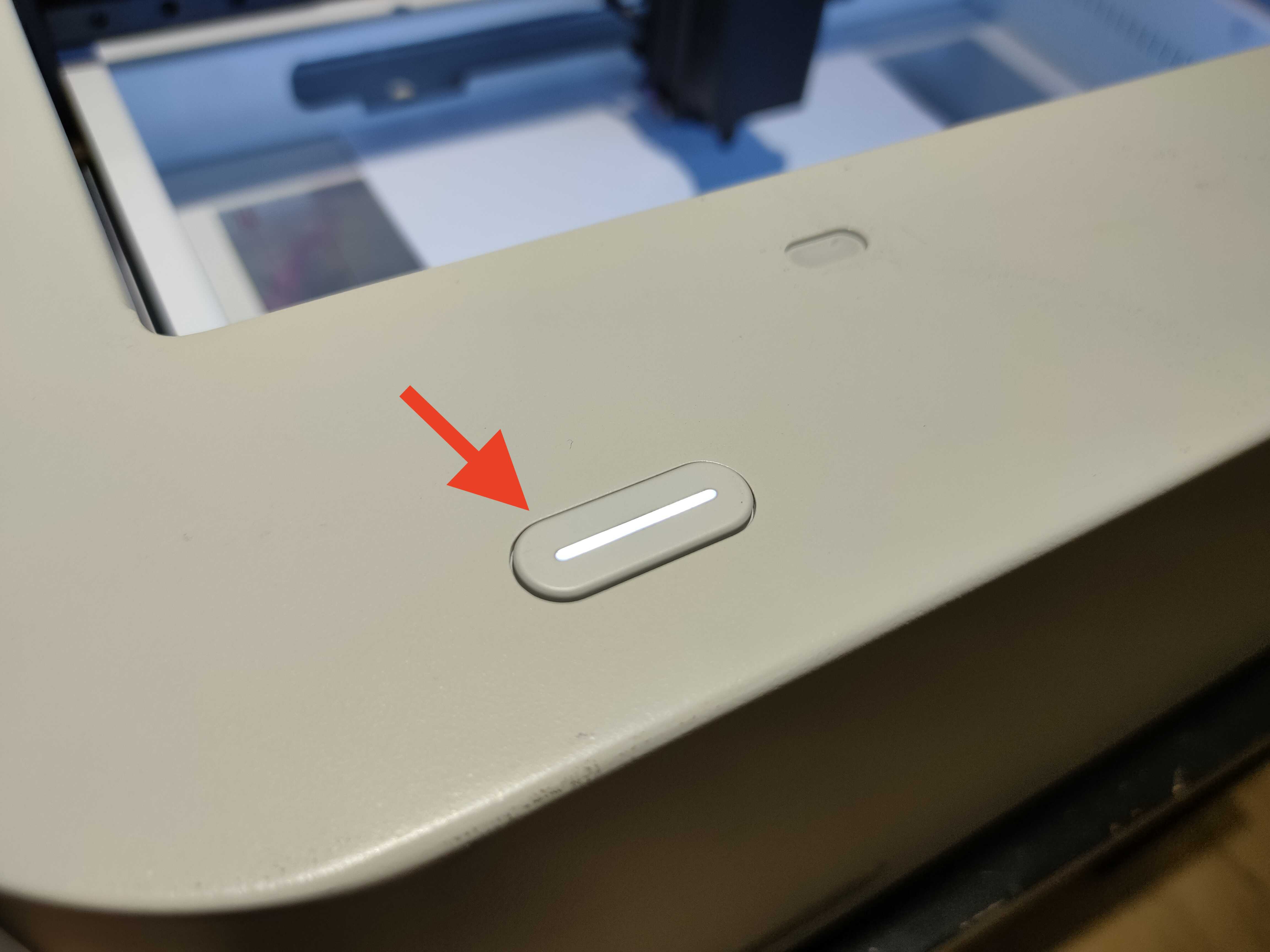

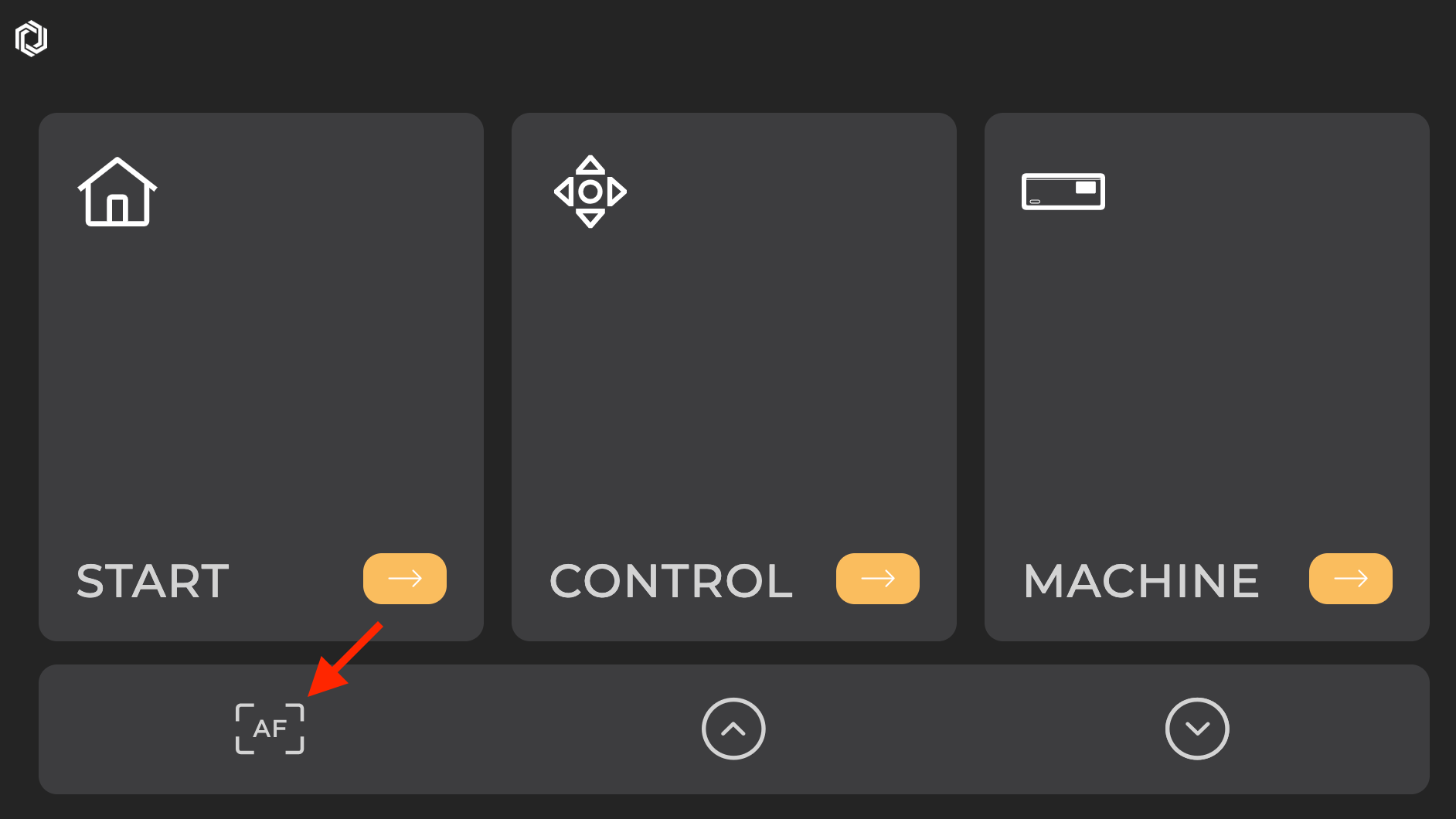

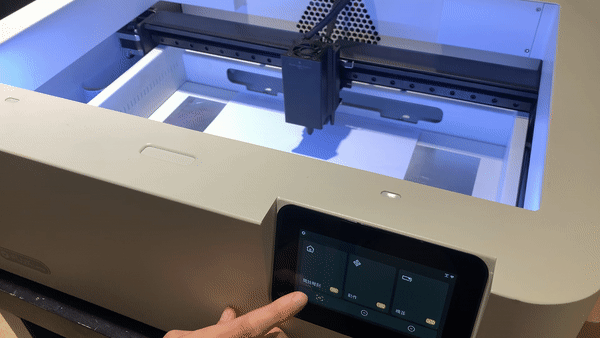

Realize o foco utilizando o botão AF na tela ou o botão físico no lado esquerdo.
| Pressione e mantenha pressionado o botão AF no painel da máquina. | Clique duas vezes no botão de foco no lado esquerdo da máquina. |
|
|
|
Passo 35
Mova a cabeça do laser para a área que você deseja gravar ou cortar e, em seguida, feche a tampa.
Passo 36

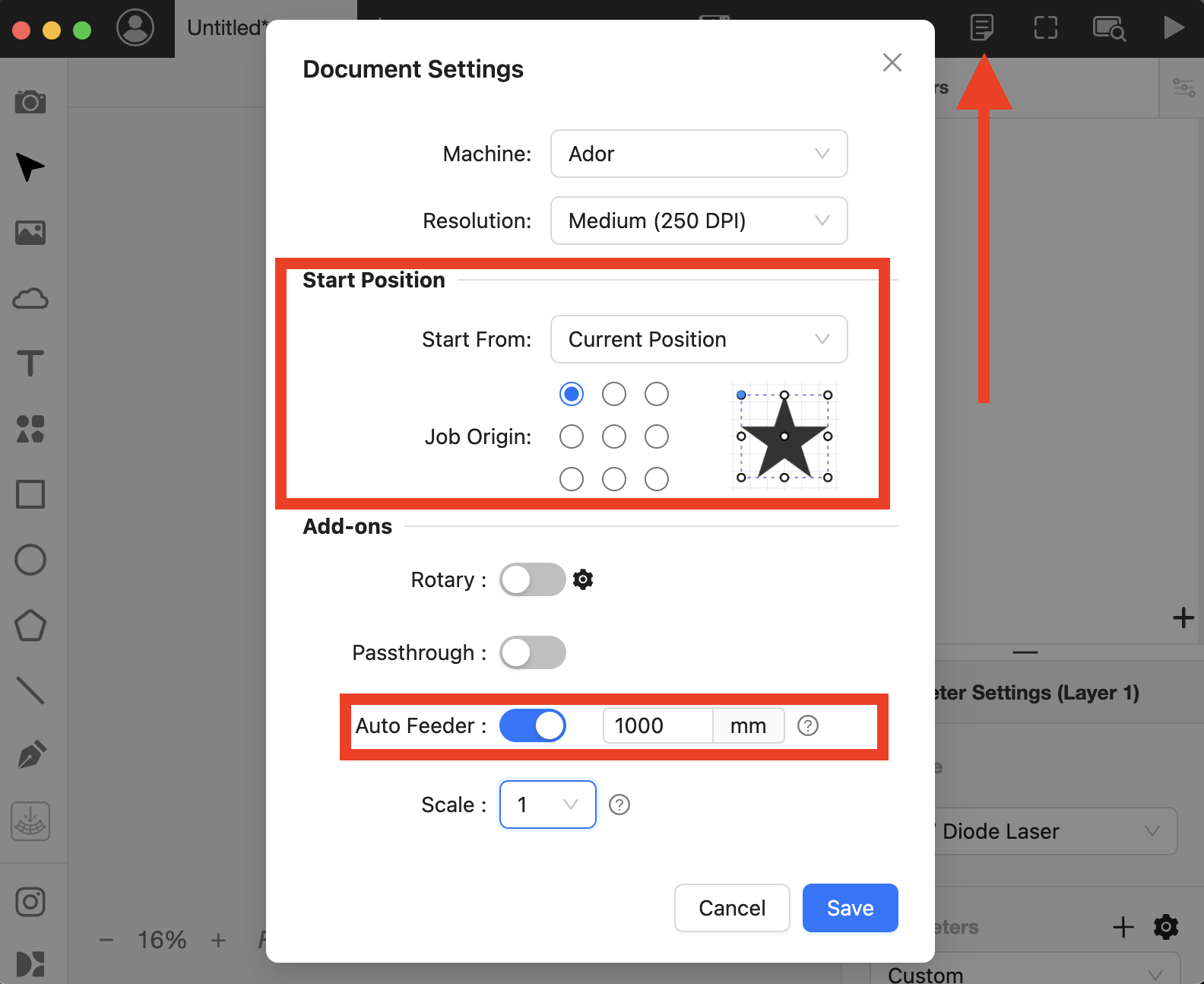

- Inicie o Beam Studio e abra as Configurações do Documento.
- Defina a Posição Inicial como a Posição Atual e configure-a para o canto superior esquerdo.
-
Ative a função de Alimentador Automático e insira o comprimento aproximado do seu material.
Passo 37
Importe ou crie um arquivo.
Configure os parâmetros corretos de acordo com o seu material.
Passo 38

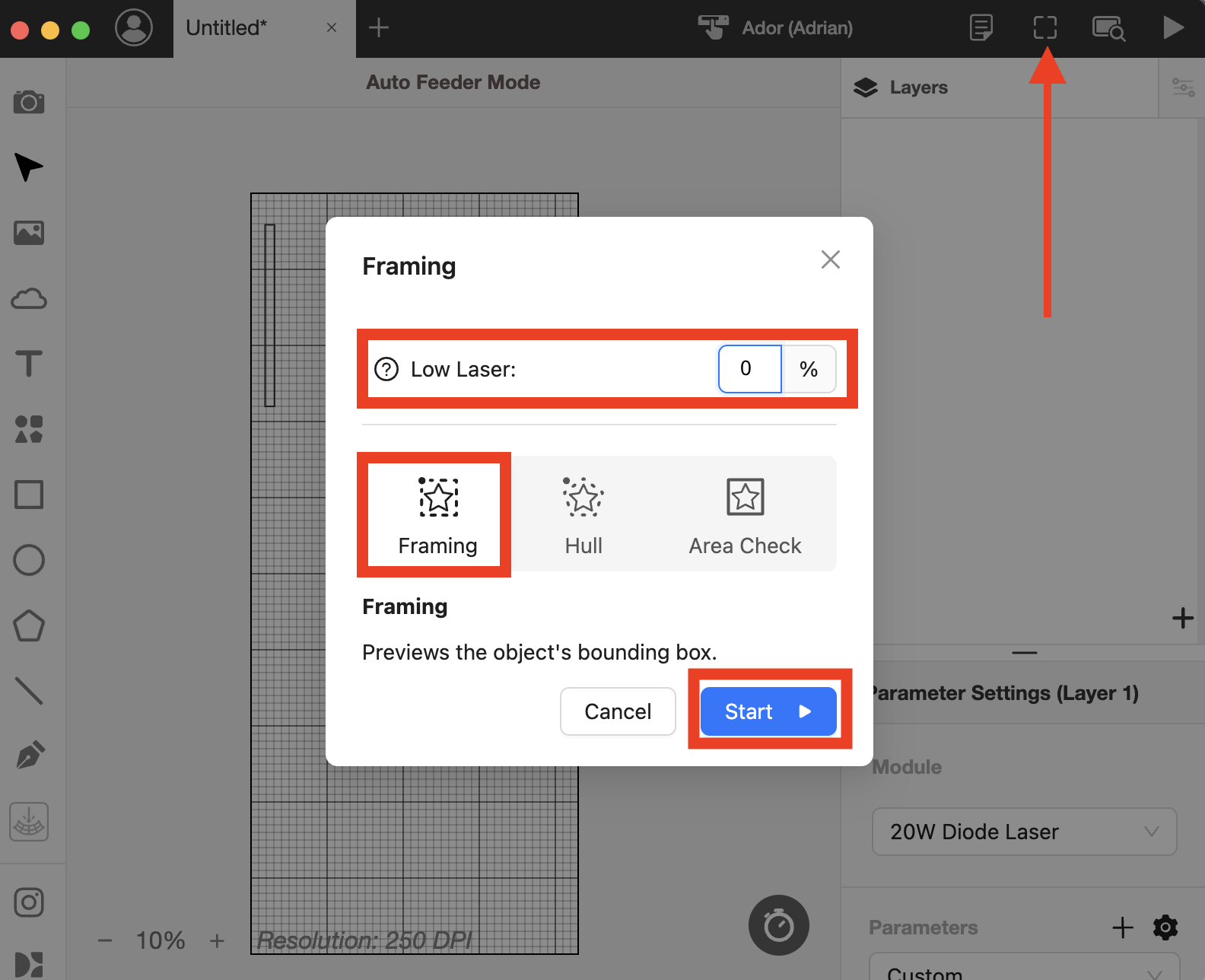

Use a função "Framing" para visualizar o caminho de gravação.
Para o "Low Laser", é uma função que emite um laser de baixa intensidade com base na porcentagem definida.
Recomenda-se configurar como 0%. Caso contrário, o caminho de gravação pode ficar marcado no material.
Passo 39
Inicie a tarefa.
Passo 40
Verifique o resultado.
Se o tamanho do resultado for diferente do seu design, use a função "Escala" nas Configurações do Documento no Beam Studio e tente novamente.
Essa função pode ser usada para aumentar ou reduzir proporcionalmente o tamanho do design.
- Por exemplo, se o retângulo estiver definido como 50cm, mas o resultado for 25cm, configure a "Escala" para 2, assim o resultado será ampliado por um fator de 2. (25cm x 2 = 50cm >> Resultado)
- Outro exemplo: se o retângulo estiver definido como 50cm, mas o resultado for 100cm, configure a "Escala" para 0.5, assim o resultado será reduzido por um fator de 0.5. (100cm x 0.5 = 50cm >> Resultado)
#FIM
