Frequência de Limpeza Recomendada
Com base no uso e no tipo de material, recomenda-se limpar os componentes a cada 1–2 semanas.
Procedimento de Manutenção
Ao gravar materiais à base de papel ou madeira, poeira e resíduos de óleo podem se acumular nos espelhos. Use um cotonete levemente umedecido em álcool para limpar a superfície do espelho. Limpe suavemente até que não restem contaminantes.

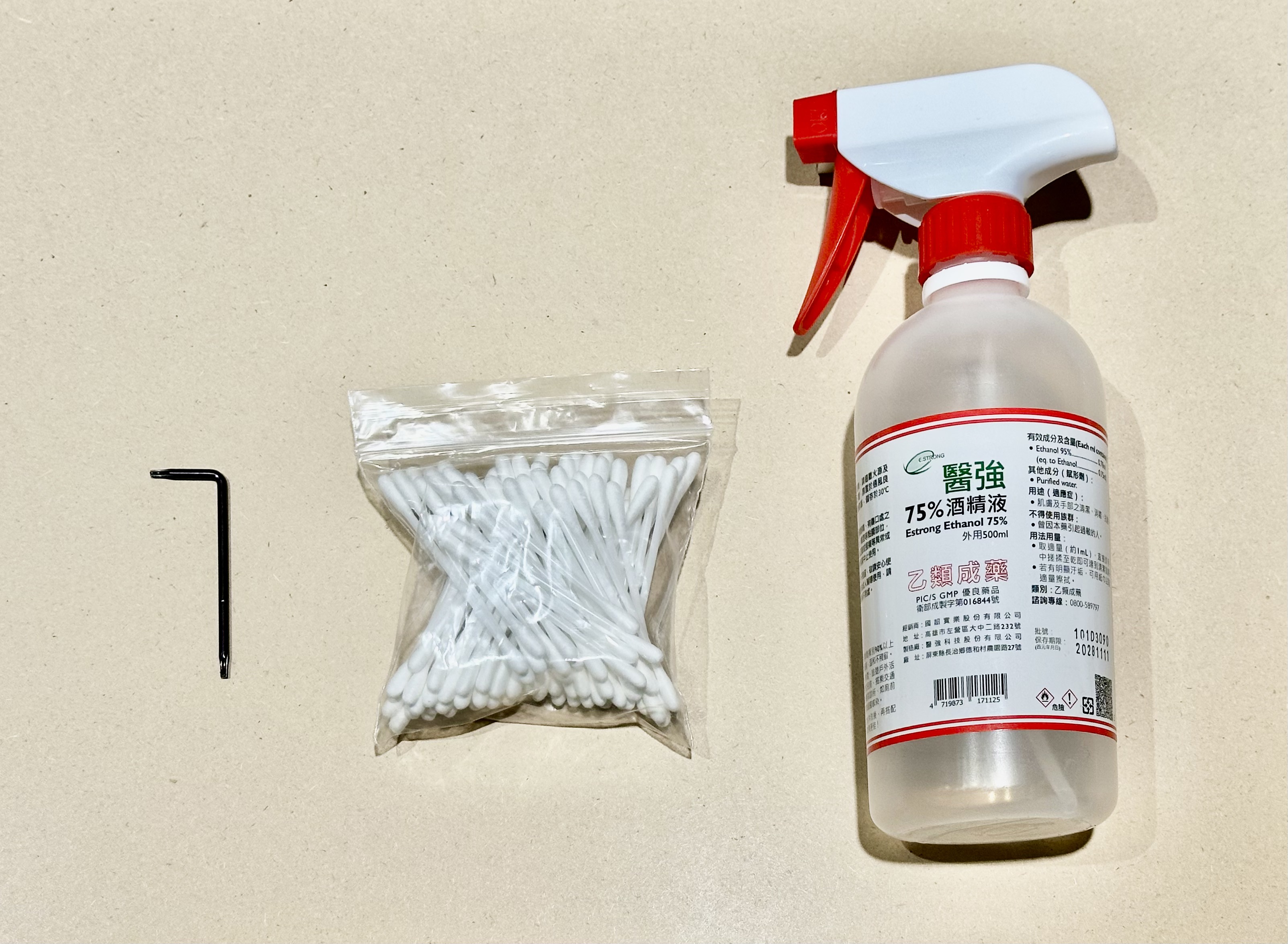

Ferramentas Necessárias
- Chave Torx T8 (incluída na caixa de acessórios)
- Cotonetes
- Álcool 75%–99%
O beamo II contém três espelhos de reflexão, uma lente de foco e uma lente de foco do tubo laser que requerem limpeza regular. Suas posições estão mostradas no diagrama.
⚠︎ Após a limpeza, certifique-se de que não reste umidade nas lentes para evitar oxidação, o que pode reduzir a potência do laser. Evite limpeza excessiva.
Etapa 1 – Remover a Tampa Traseira
Etapa 2 – Limpar a Lente de Foco do Tubo Laser

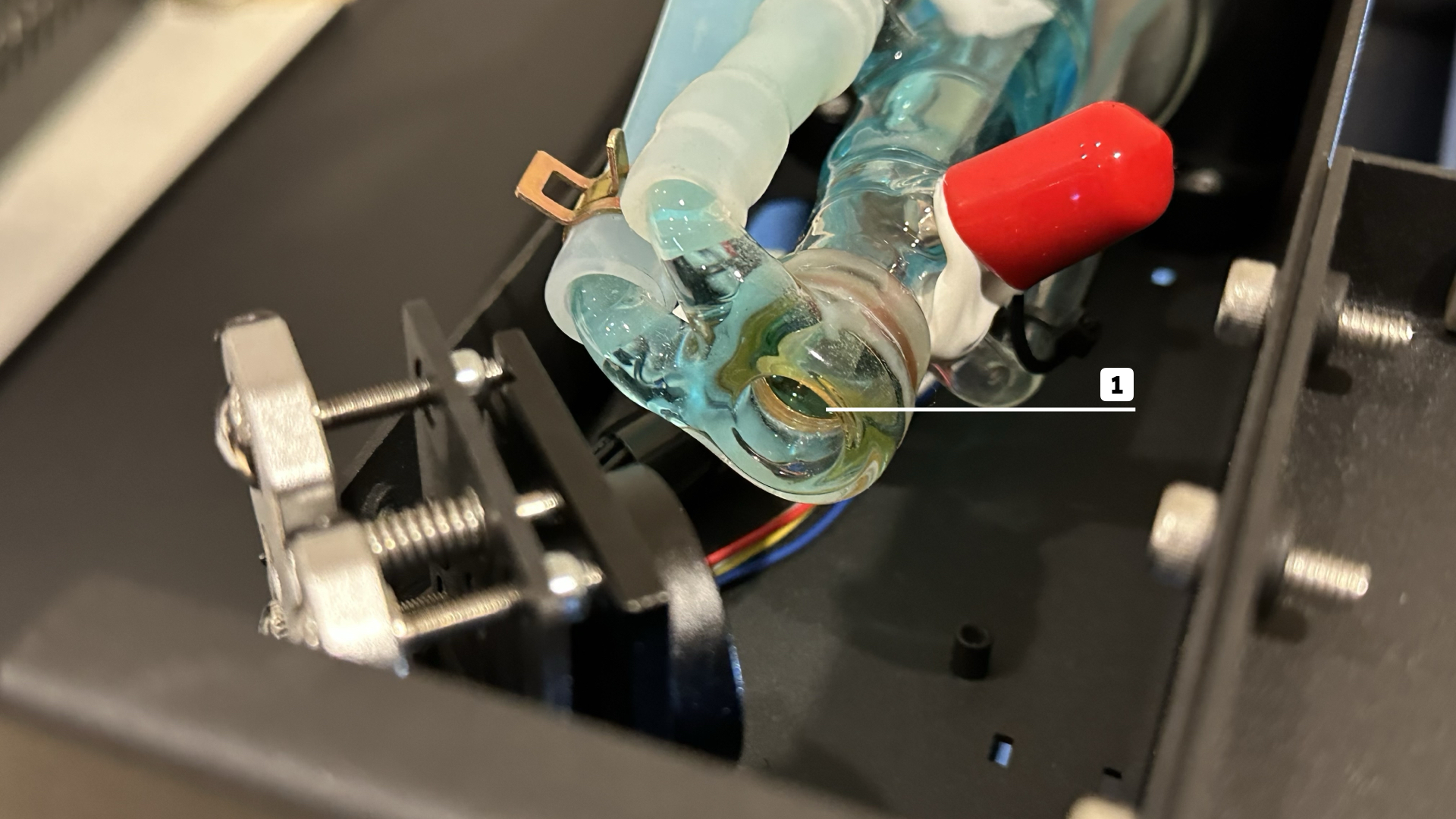

A lente de foco do tubo laser está localizada na extremidade de baixa tensão do tubo laser (o lado voltado para o primeiro espelho). Limpe a lente conforme mostrado abaixo.
Etapa 3 – Limpar o Primeiro Espelho

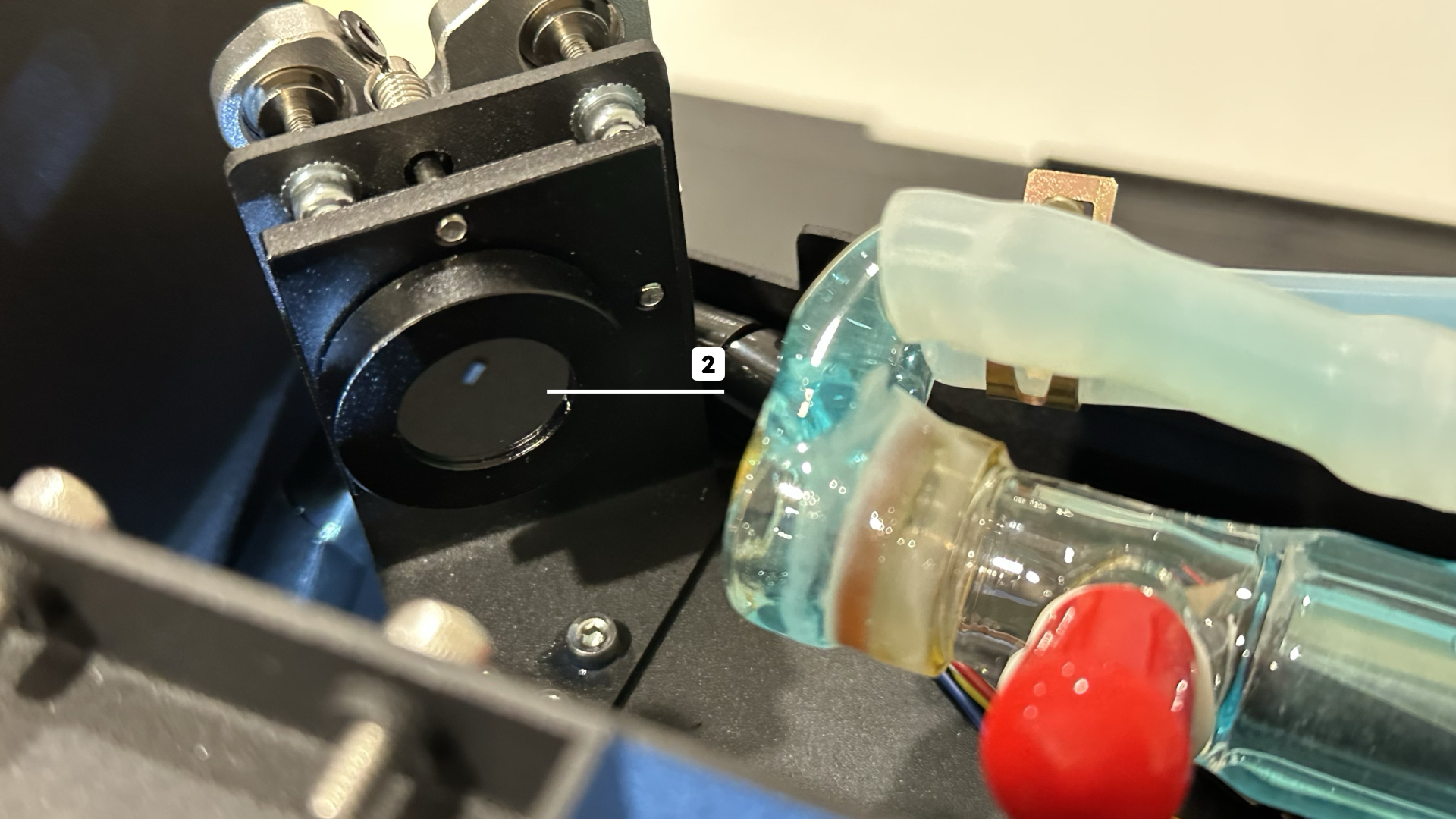

O primeiro espelho está localizado na extremidade de baixa tensão do tubo laser, voltado para a estrutura da máquina.
Etapa 4 – Reinstalar a Tampa Traseira
Etapa 5 – Limpar o Segundo Espelho

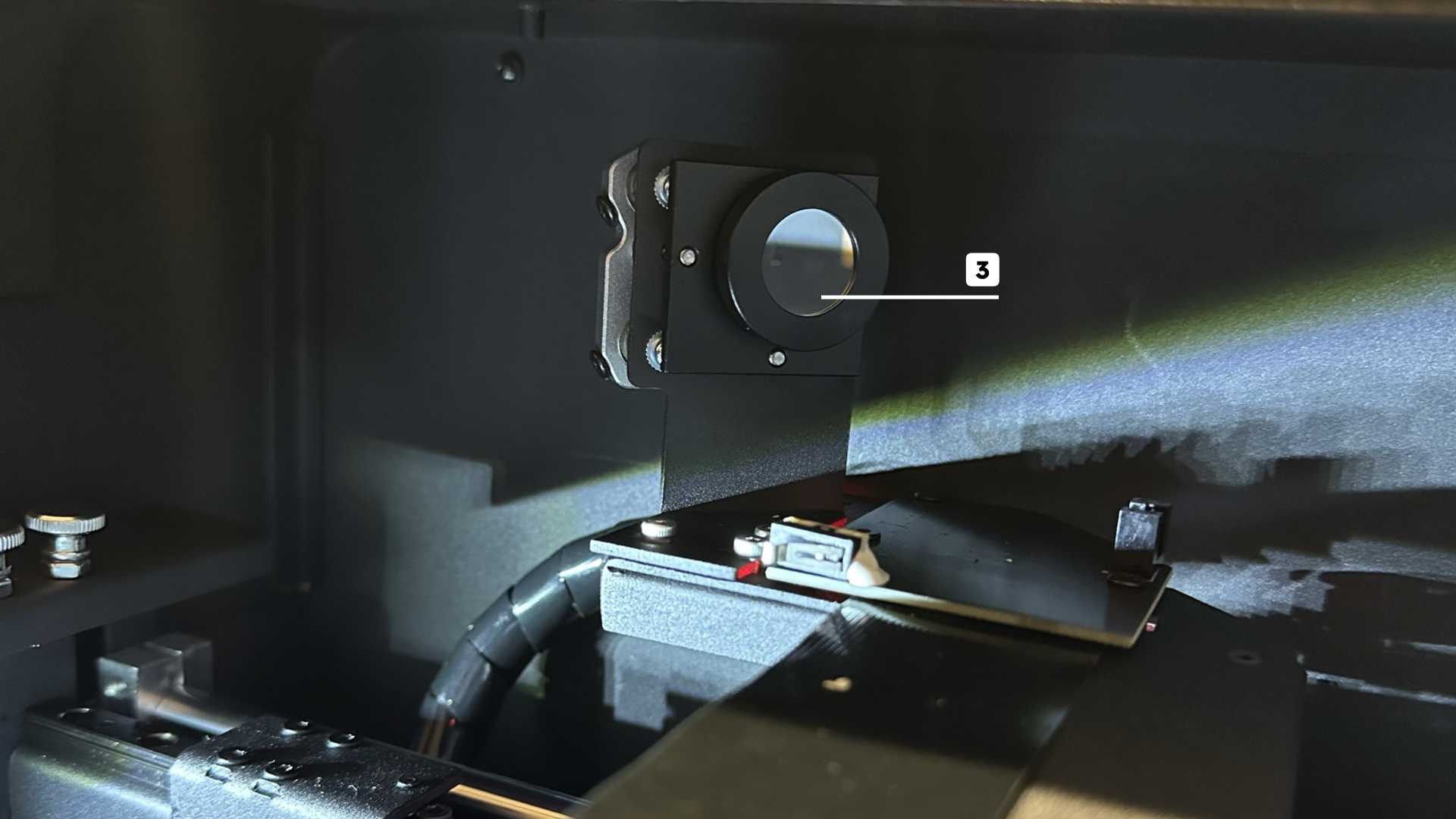

O segundo espelho está localizado no eixo Y esquerdo.
Etapa 6 – Limpar o Terceiro Espelho

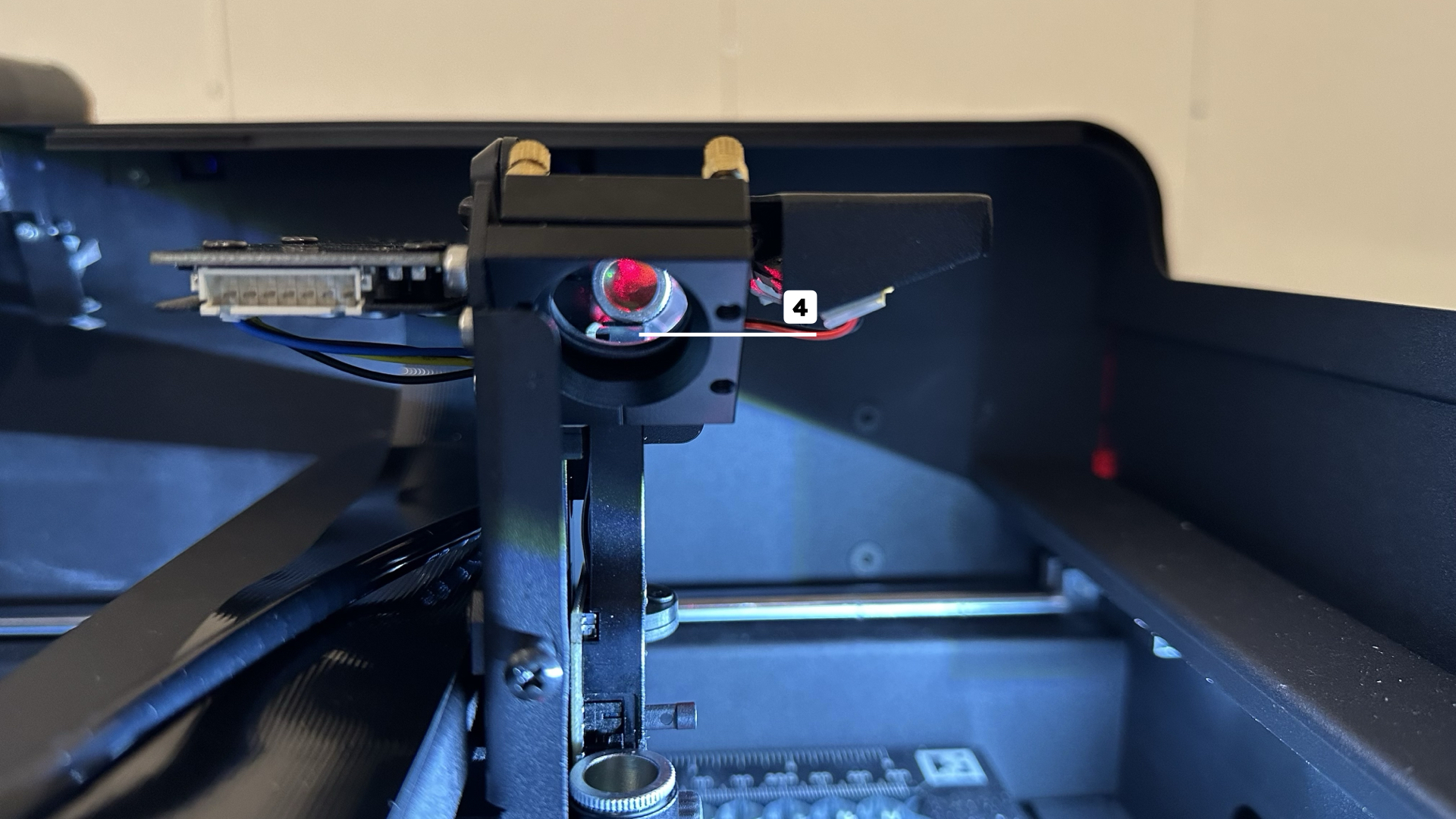

O terceiro espelho está alojado no suporte de espelho triangular no trilho linear do eixo X.
Etapa 7 – Limpar a Lente de Foco
A lente de foco está localizada dentro do cabeçote a laser, diretamente abaixo do terceiro espelho.
Coloque um material no centro da área de trabalho para evitar que a lente caia e, em seguida, remova a lente de foco.

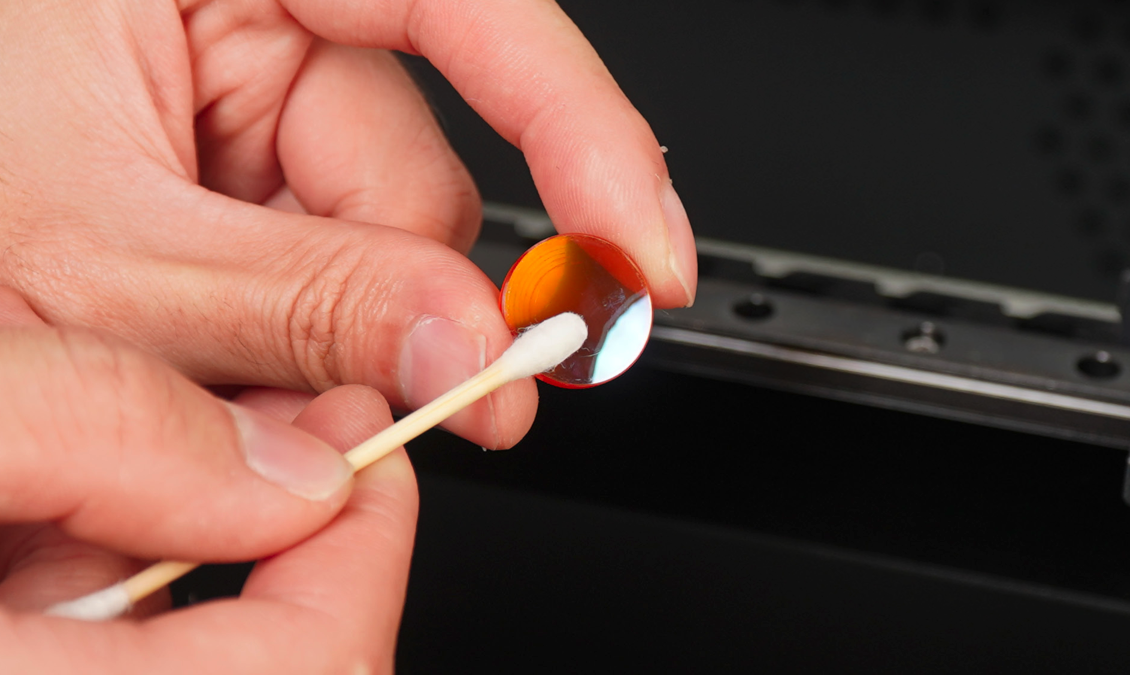

Limpe a lente de foco.
Etapa 8 – Reinstalar a Lente de Foco
Certifique-se de que o lado convexo esteja voltado para cima ao reinstalar a lente.
