4-9 Inspeção do Caminho Óptico

FLUX Support Team
  • Atualizado

Descrição

Este artigo irá orientá-lo sobre como verificar rapidamente o caminho óptico e determinar se ele precisa de ajuste.

Etapa 1

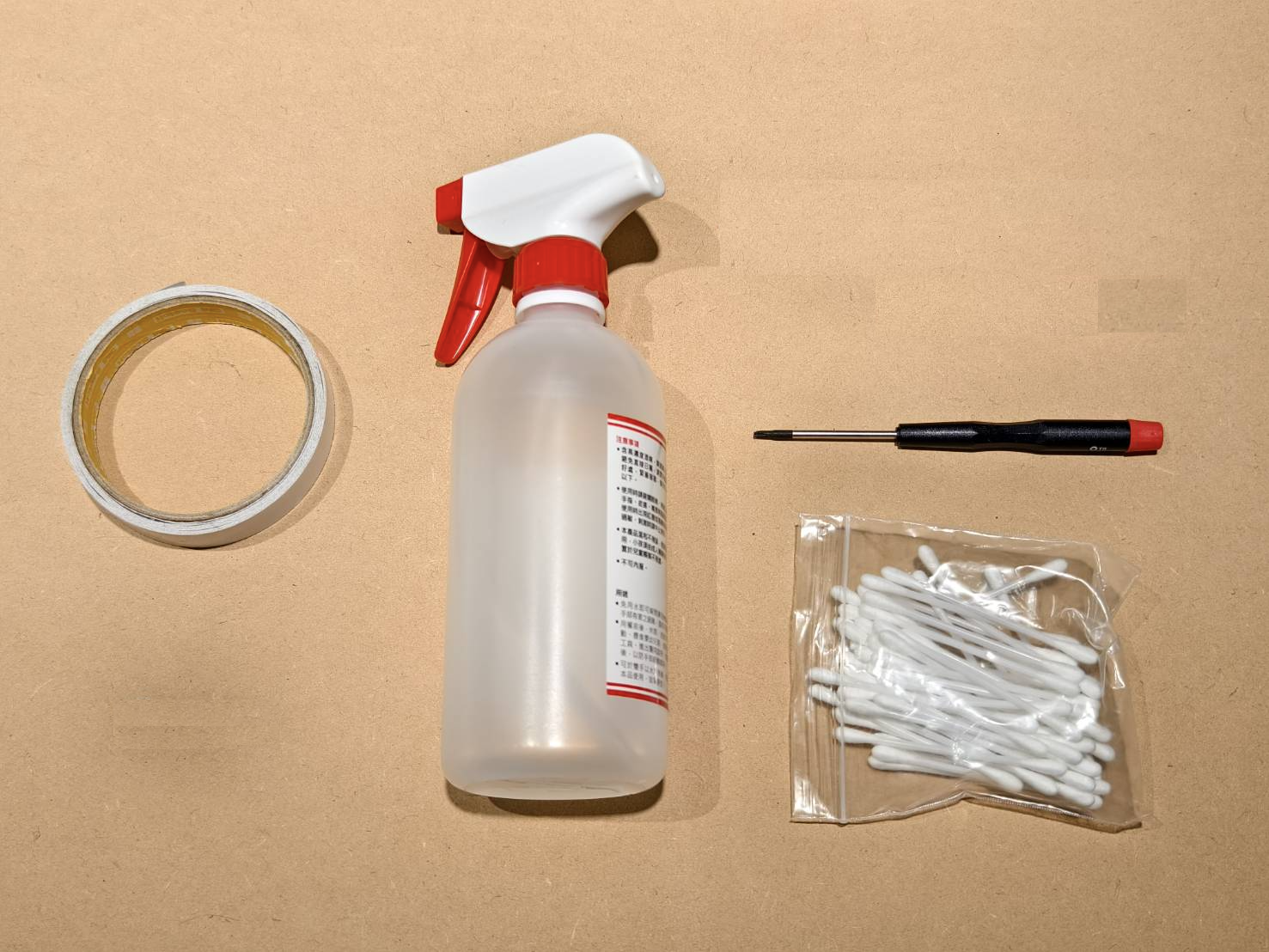

Prepare as seguintes ferramentas.

  1. Fita dupla face
  2. Spray desinfetante / Spray de álcool
  3. Chave Torx T8
  4. Cotonetes

Etapa 2

Familiarize-se com o procedimento para fazer um pulso de forma segura.

A. Ligue a máquina.
B. Feche a tampa.
C. Entre no modo Manutenção e aguarde até que o processo de inicialização seja concluído.

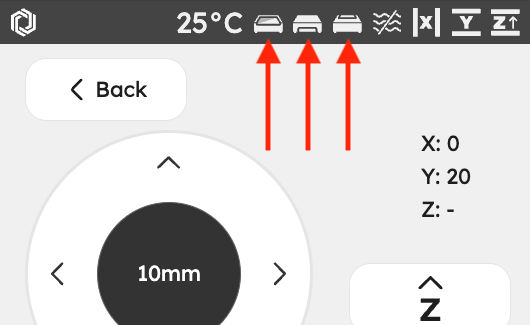

     (Certifique-se de que os ícones da porta, tampa traseira e parte inferior estejam fechados, caso contrário não será possível fazer um pulso.)
D. Localize o botão Pulso.
E. Um toque = um pulso, dois toques = dois pulsos, e assim por diante.
⚠︎ Sempre faça pulsos com a tampa da porta e a tampa traseira fechadas.

Etapa 3

  • Certifique-se de que a tampa traseira metálica esteja instalada após a limpeza do 1º espelho.

Etapa 4

Realizaremos uma verificação rápida usando fitas e pulsos para visualizar o caminho real do laser de CO2 a partir do centro da mesa.

Visão geral da etapa - Centro

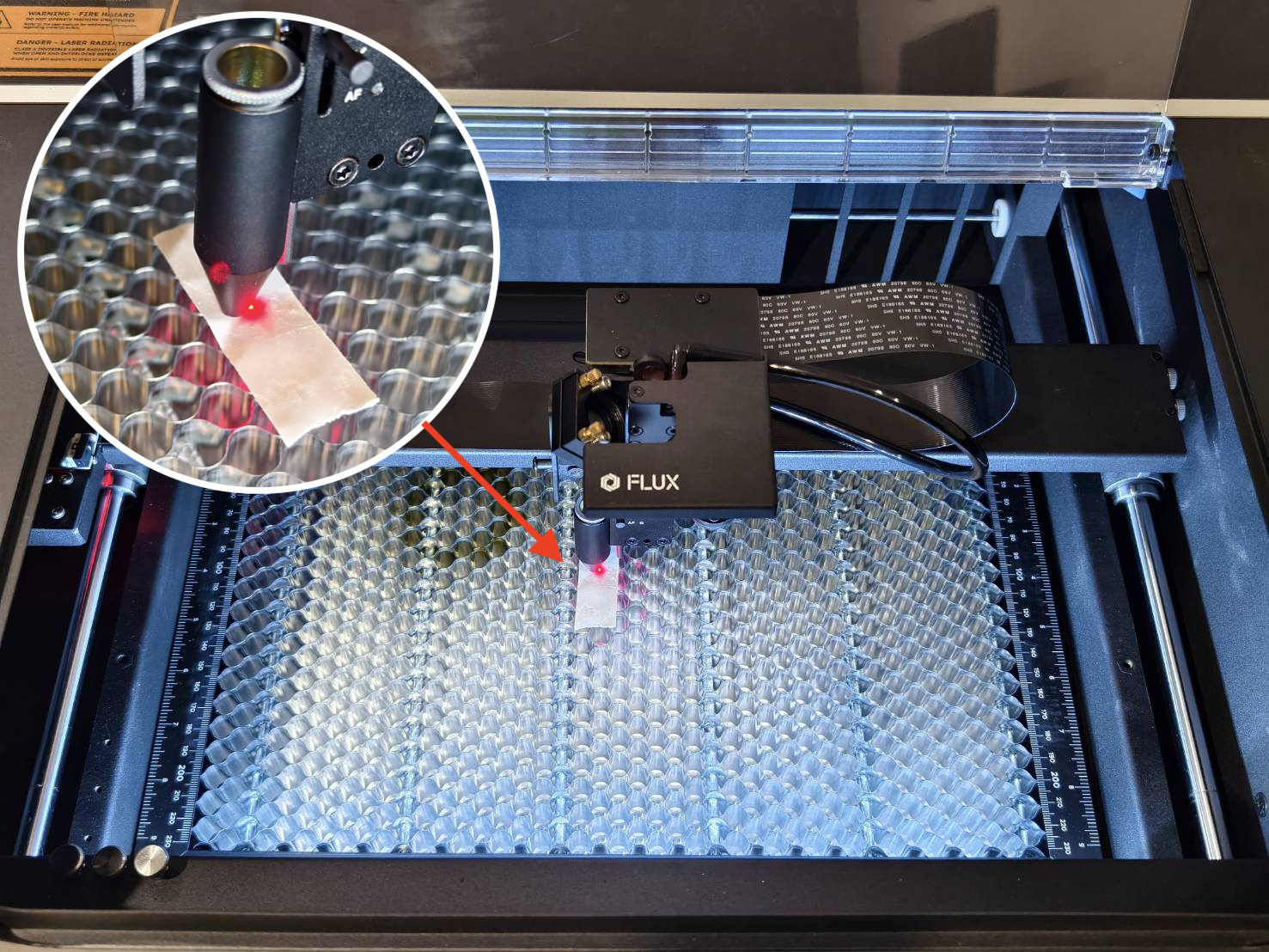

  • Coloque uma camada de fita na ponta do bocal, mova o cabeçote do laser para o centro da mesa, feche a porta e então faça um pulso.


  • Demonstração

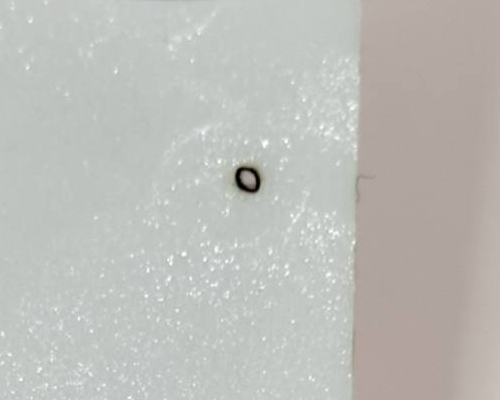

  • Remova a fita e verifique se o ponto está redondo.

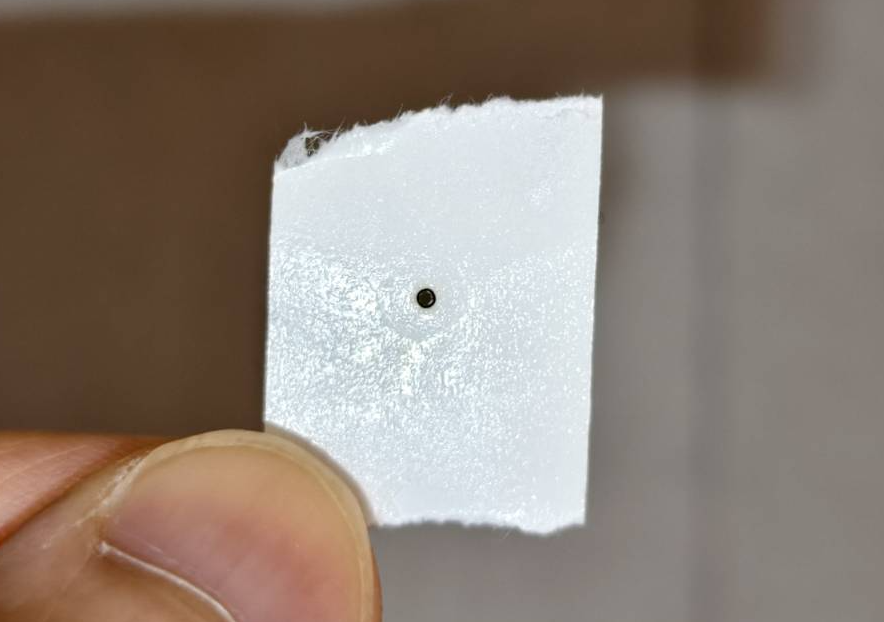

    Bom Exemplo
    (Redondo e centralizado)

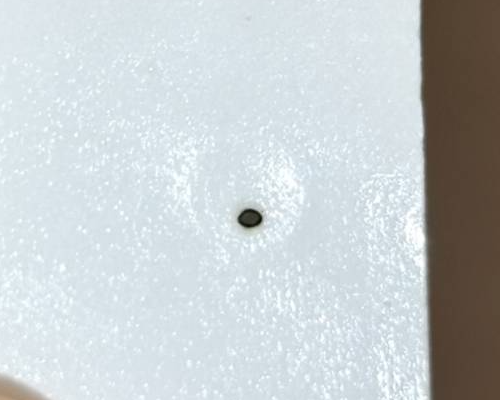

    Exemplo aceitável
    (Redondo, mas um pouco fora do centro)

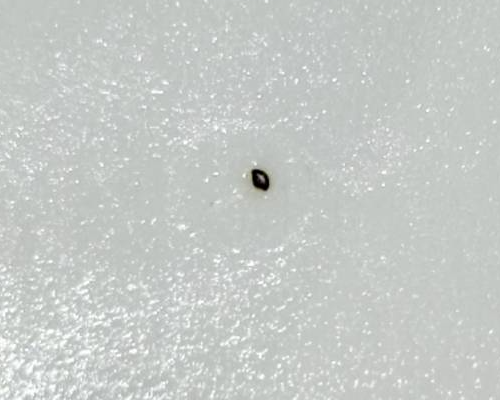

    Exemplo Ruim (Não está redondo ou não está centralizado)



Determine seu resultado e a próxima ação a ser tomada:

  • Resultado bom ou aceitável >> Etapa 5

Etapa 5

Verificaremos a última posição usando fitas e pulsos para ver o caminho real do laser CO2 no canto inferior direito da mesa.

Visão geral da etapa - Canto inferior direito

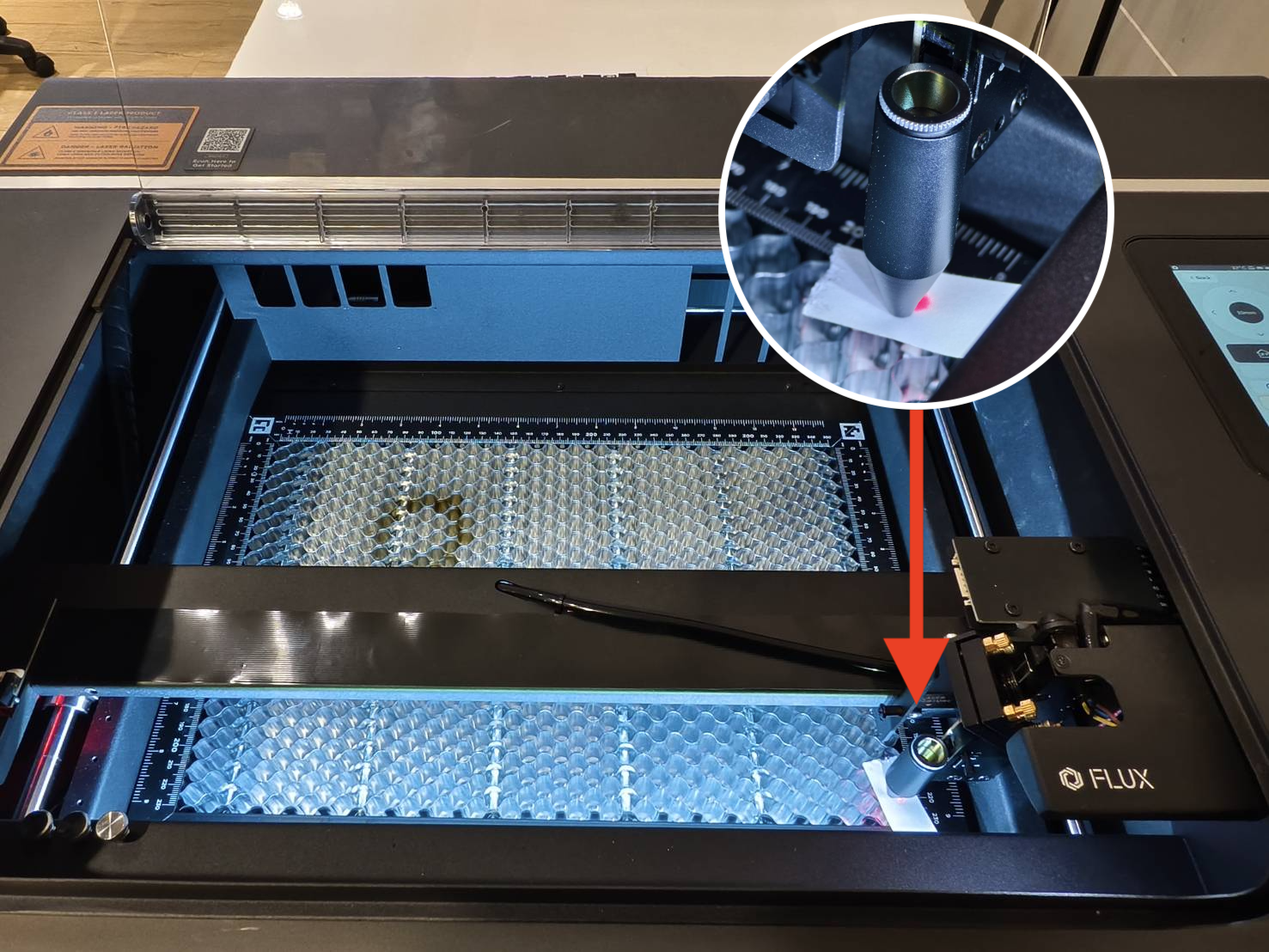

  • Coloque uma camada de fita na ponta do bocal, mova o cabeçote do laser para o canto inferior direito da mesa, feche a porta e então faça um pulso.



  • Demonstração

  • Remova a fita e verifique se o ponto está redondo.

    Bom Exemplo
    (Redondo e centralizado)

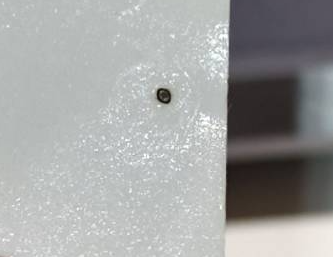

    Exemplo aceitável
    (Redondo, mas um pouco fora do centro)

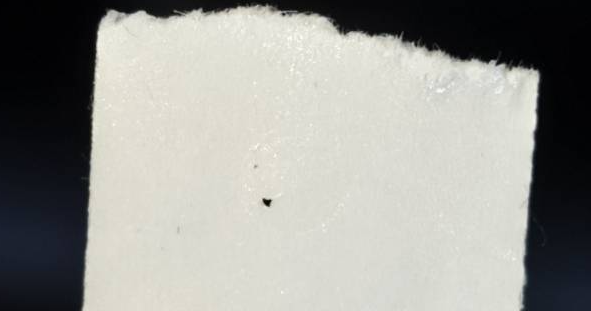

    Exemplo Ruim (Não está redondo ou não está centralizado)



Determine seu resultado e a próxima ação a ser tomada:

  • Resultado bom ou aceitável >> Seu caminho óptico está correto!

#END
