Este artigo irá orientá-lo sobre como ajustar o caminho óptico. Se você não tem certeza se o seu caminho óptico precisa de ajuste, utilize o link abaixo para inspecionar o caminho primeiro. Inspeção do Caminho Óptico

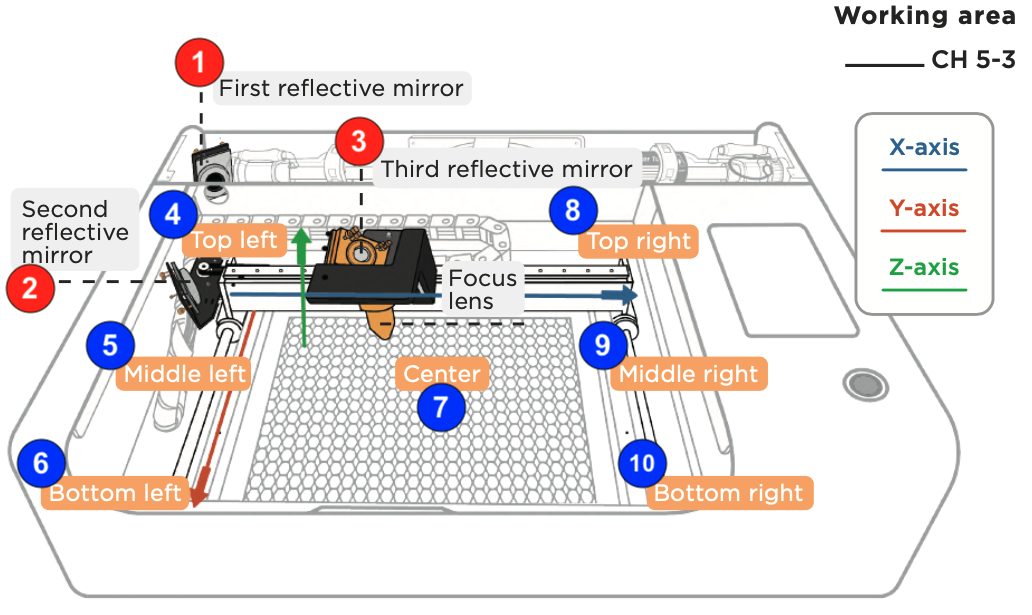

Nota: Algumas fotos usadas neste artigo são do HEXA, mas o mecanismo do beamo II é o mesmo.
Sinais de Caminho Óptico Desalinhado
Não consegue cortar os materiais usando a taxa de potência e velocidade padrão no Beam Studio.
Resultados de gravação ruins, onde os padrões de gravação em uma determinada área ficam mais claros ou mais profundos do que em outras áreas, ou ficam progressivamente mais claros ou mais profundos em uma determinada direção.
A seção de corte no material não fica vertical após o corte.

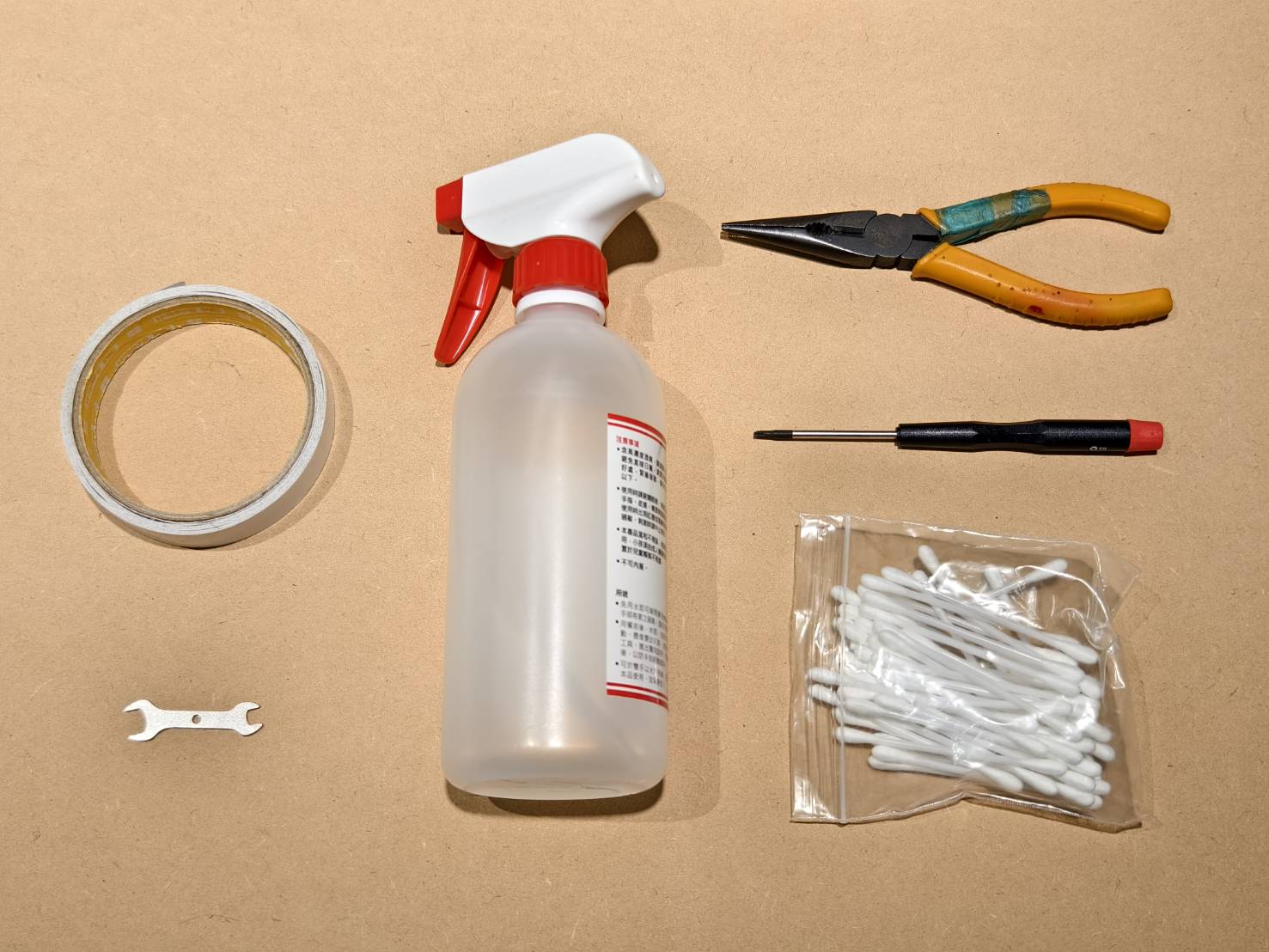

Ferramentas
Prepare as seguintes ferramentas.
Fita dupla-face
Chave fixa dupla
Spray sanitizante / Spray de álcool
Alicate
Chave Torx T8
Hastes flexíveis
Etapa 1
Familiarize-se com o procedimento para gerar um pulso com segurança.

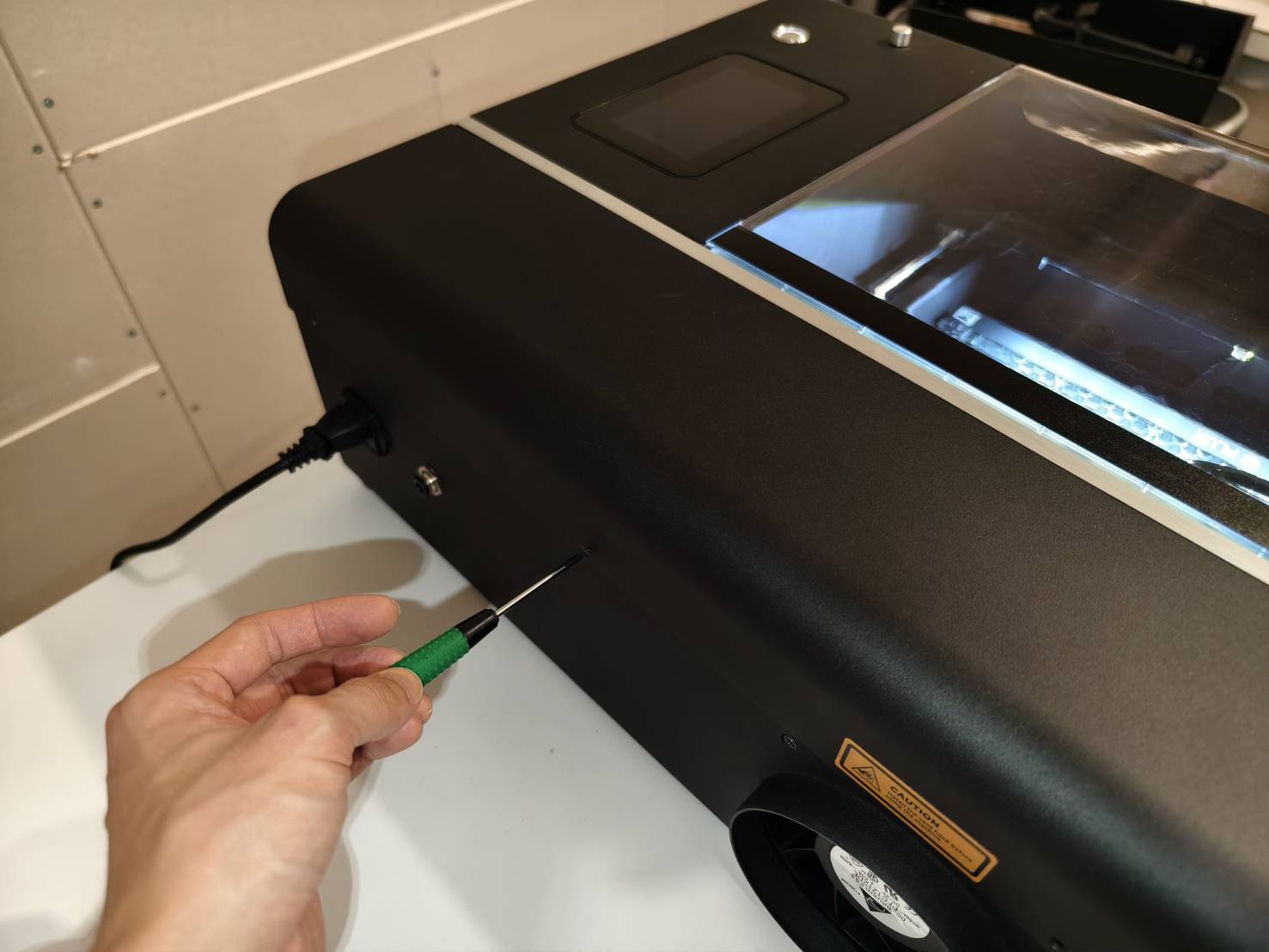

A. Ligue o equipamento. B. Feche a tampa. C. Entre no modo Manutenção e aguarde a conclusão do processo de inicialização. (Certifique-se de que os ícones da porta, tampa traseira e parte inferior estejam fechados, caso contrário não será possível gerar um pulso.) D. Localize o botão Pulso. E. Um toque = um pulso, dois toques = dois pulsos, e assim por diante. ⚠︎ Sempre gere pulsos com a tampa da porta e a tampa traseira fechadas.
O tubo de laser está danificado e deve ser substituído.
A fonte de alimentação do laser está danificada e deve ser substituída.
Etapa 6

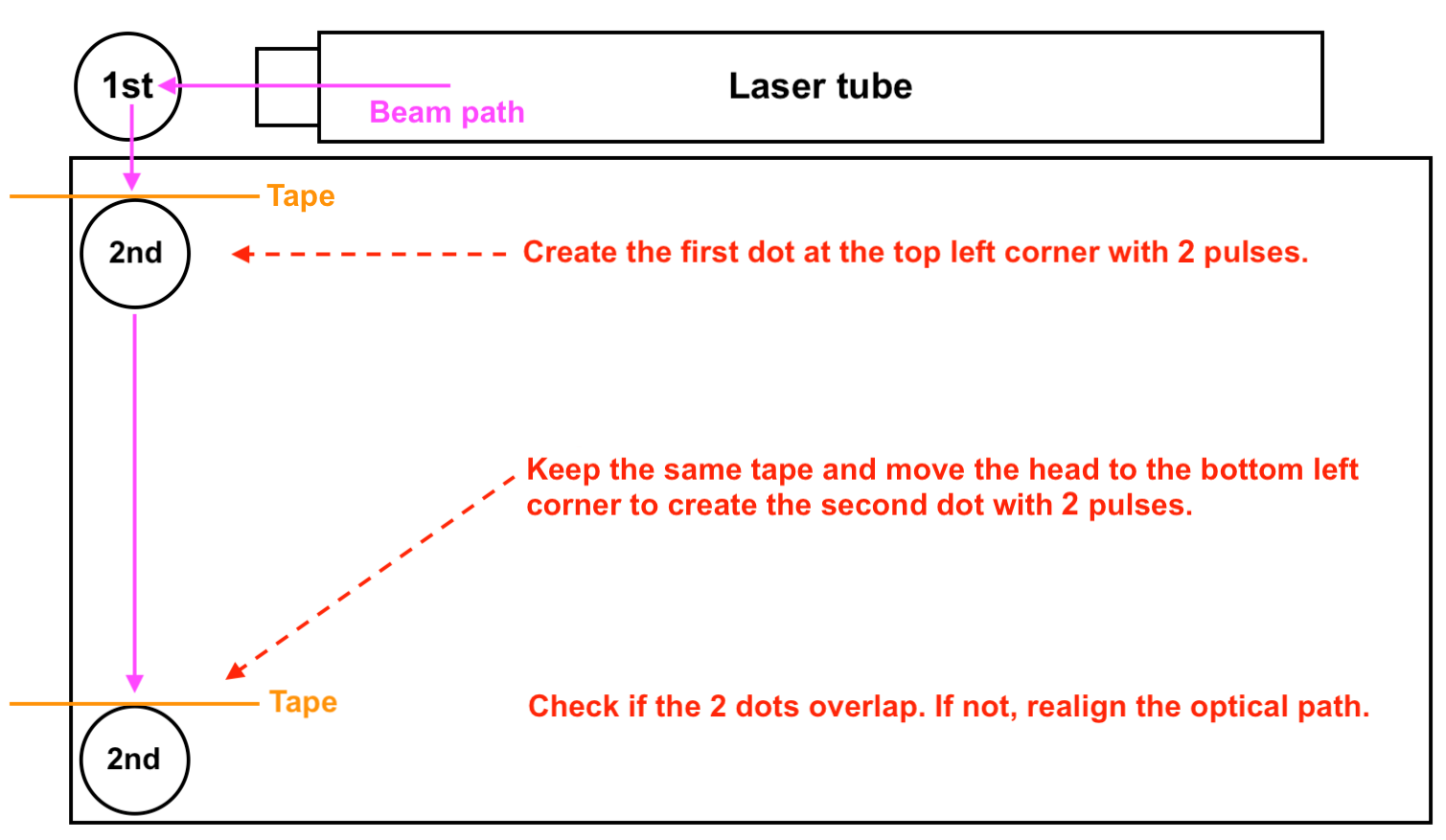

Esta etapa verifica se o caminho está alinhado do 1º espelho ao 2º espelho.
Visão geral do passo:

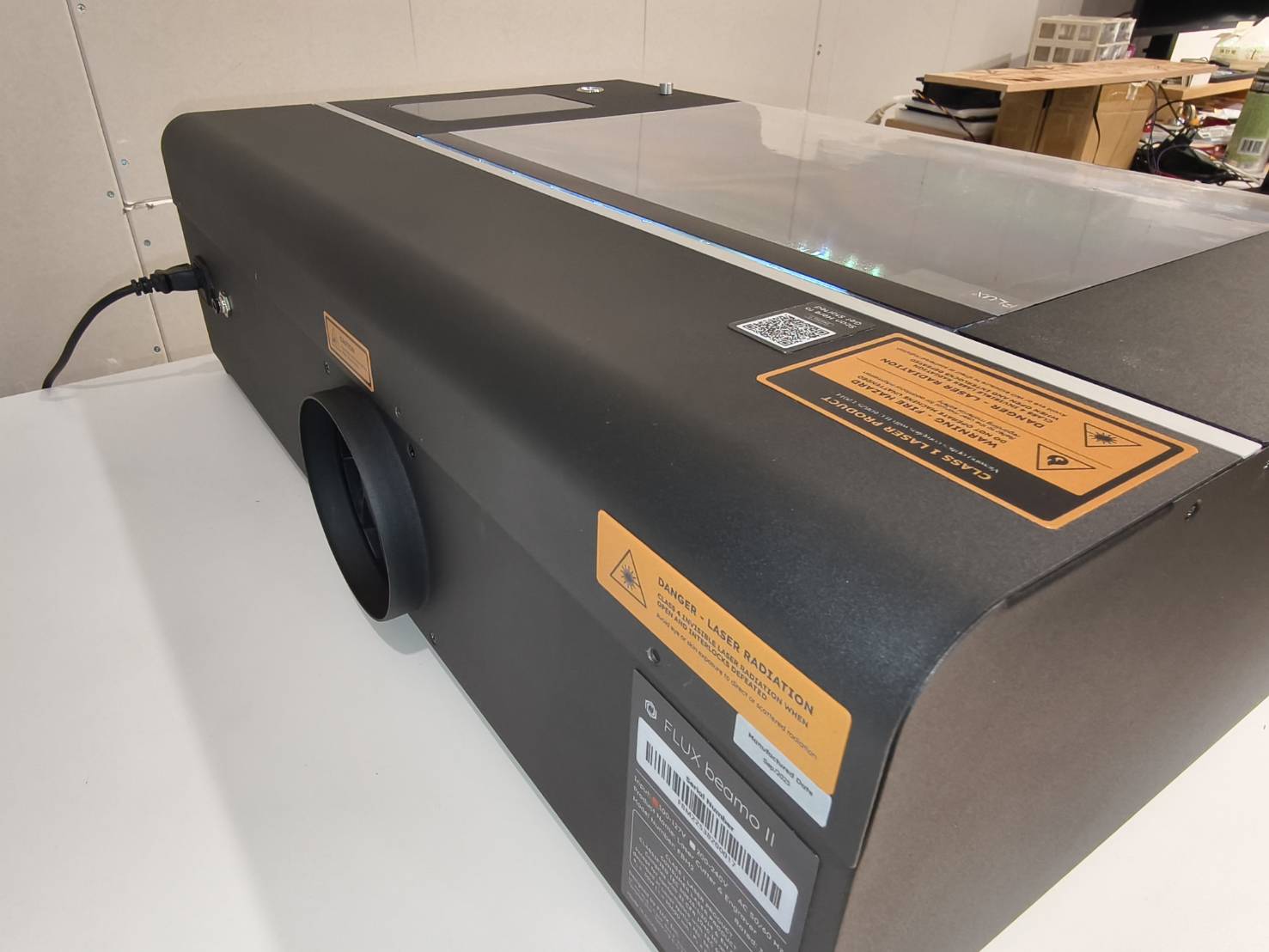

Antes de começar, reinstale a tampa traseira e use apenas um parafuso por enquanto.
Passos práticos:

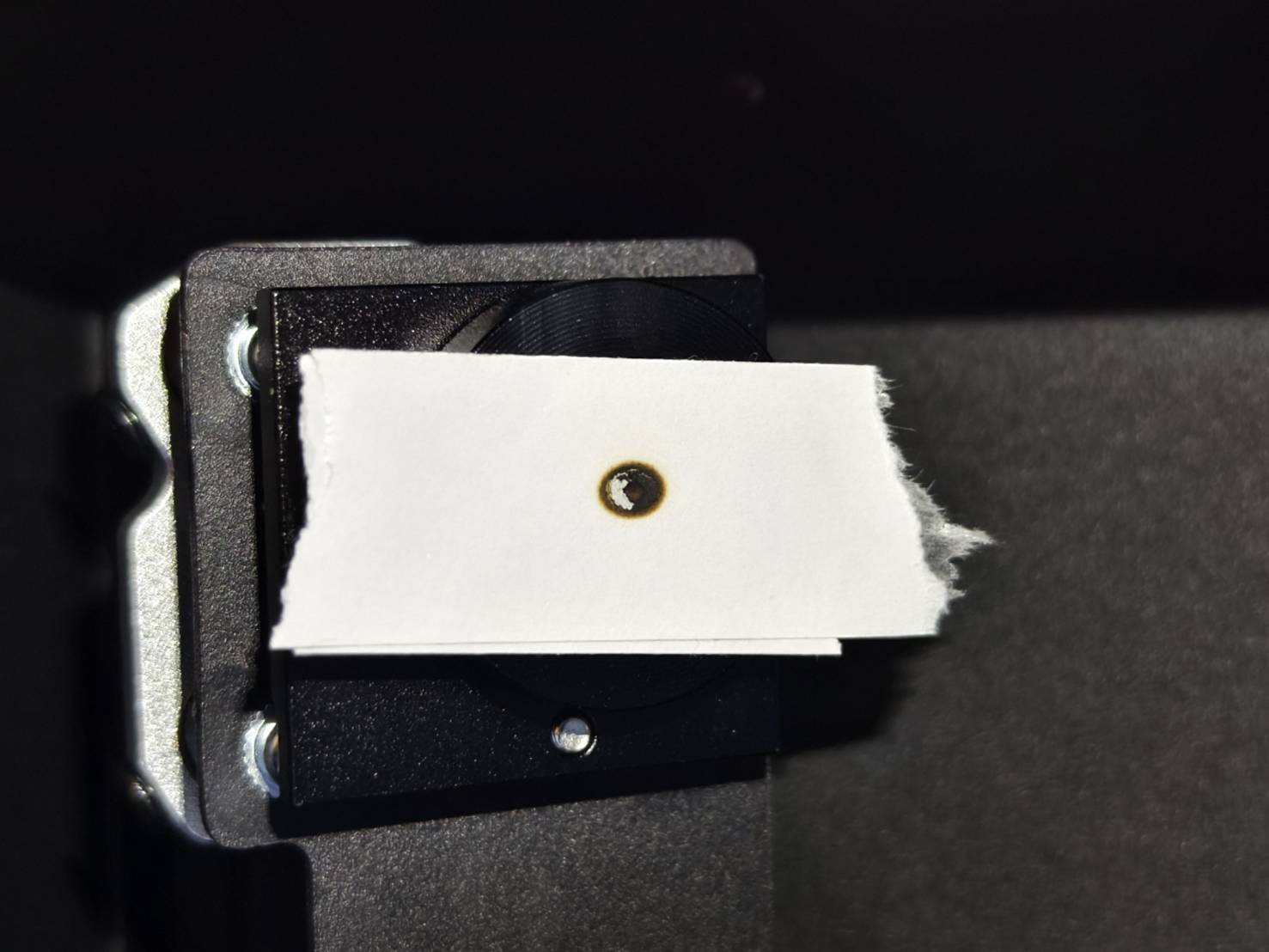

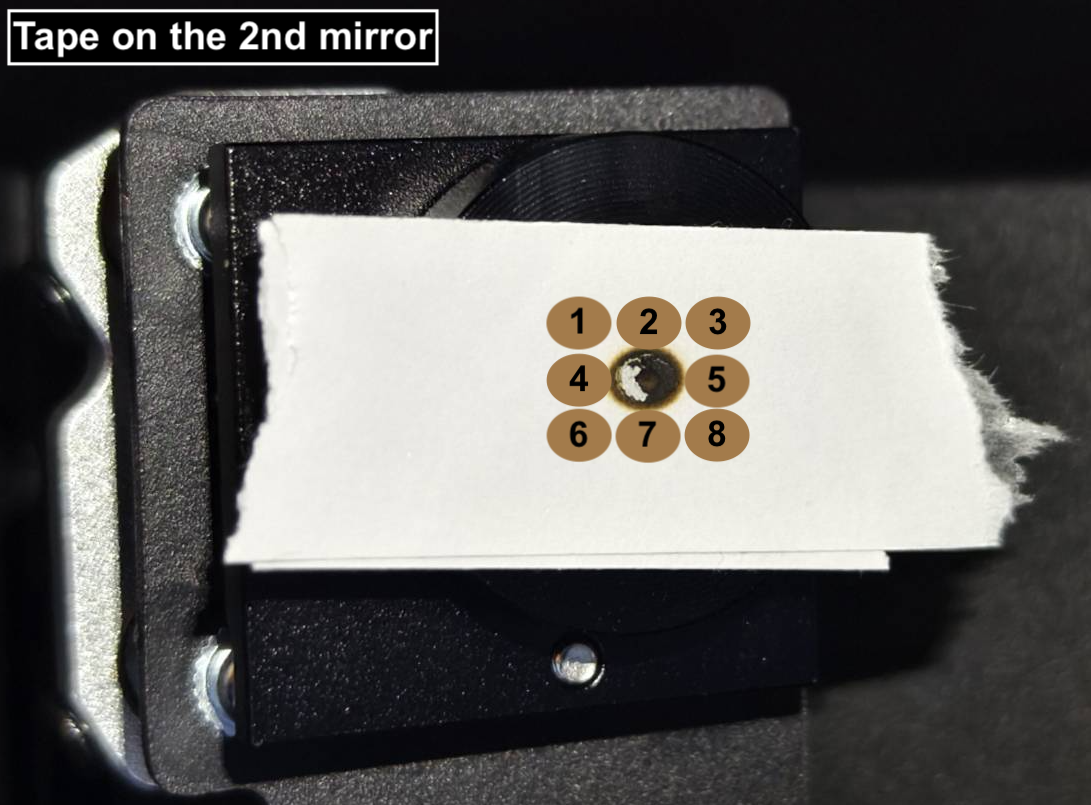

Coloque uma nova fita dupla face de duas camadas no 2º espelho.
Mova o pórtico para cima e mova o cabeçote do laser para a direita.
Feche a porta e faça 2 pulsos.
Mova o pórtico para o canto inferior e faça mais 2 pulsos.

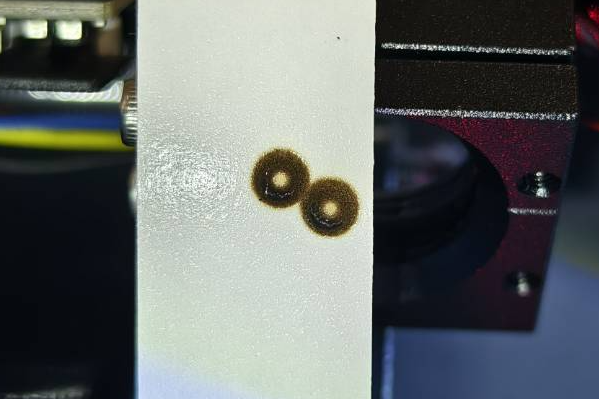

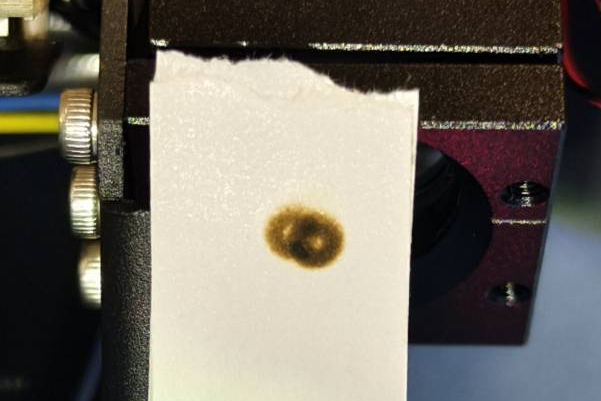

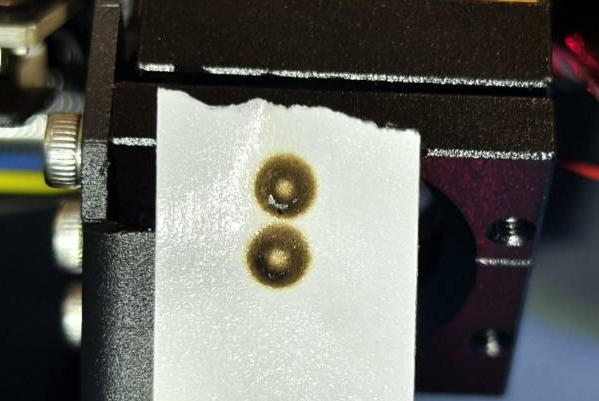

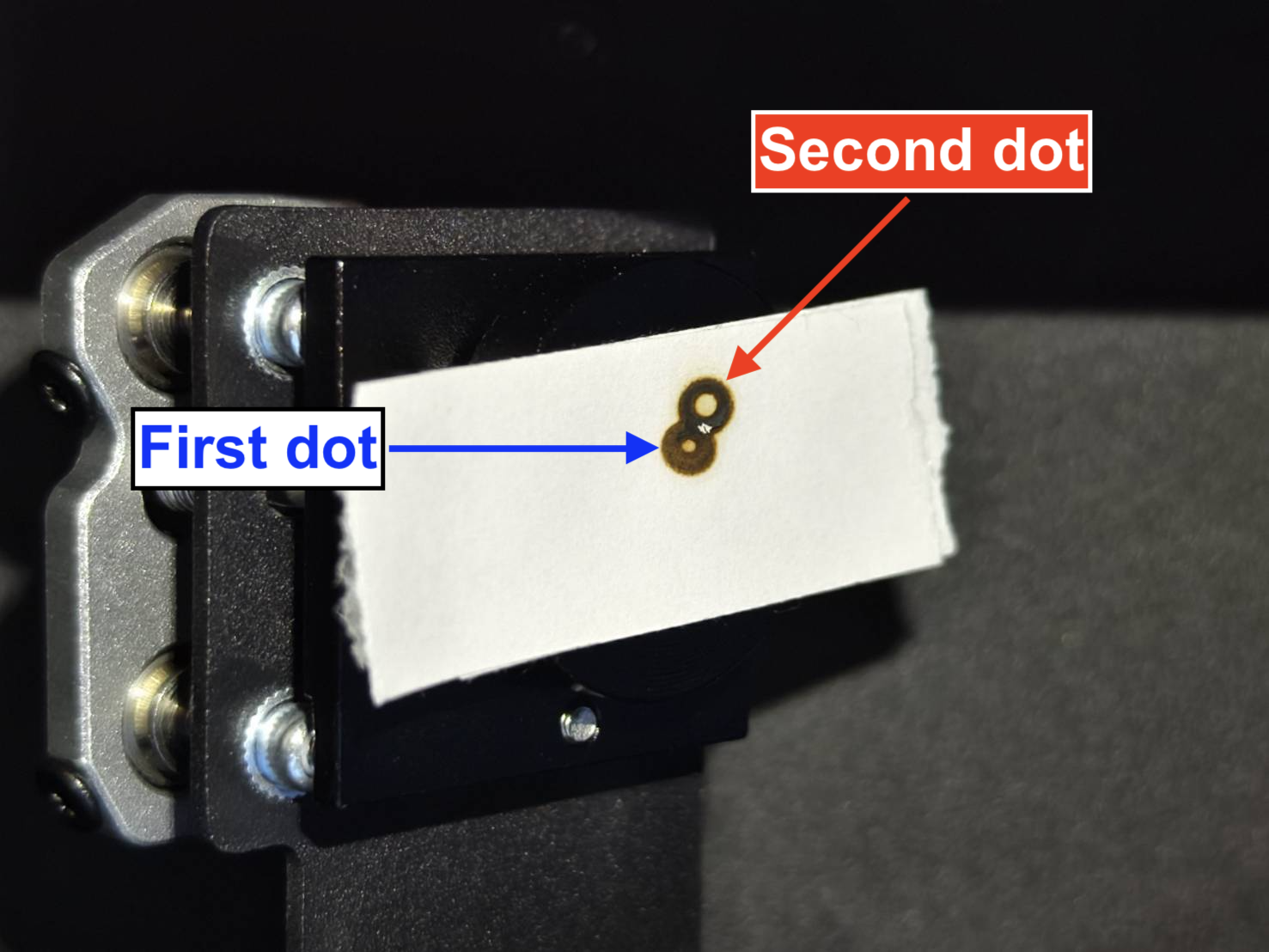

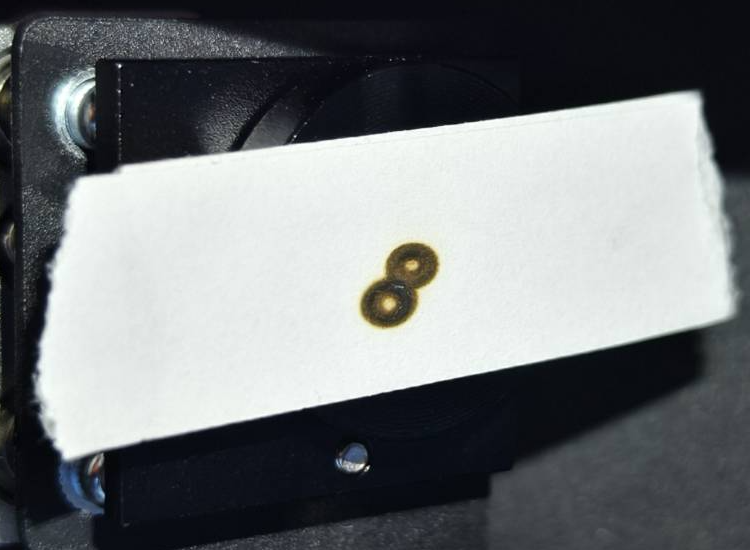

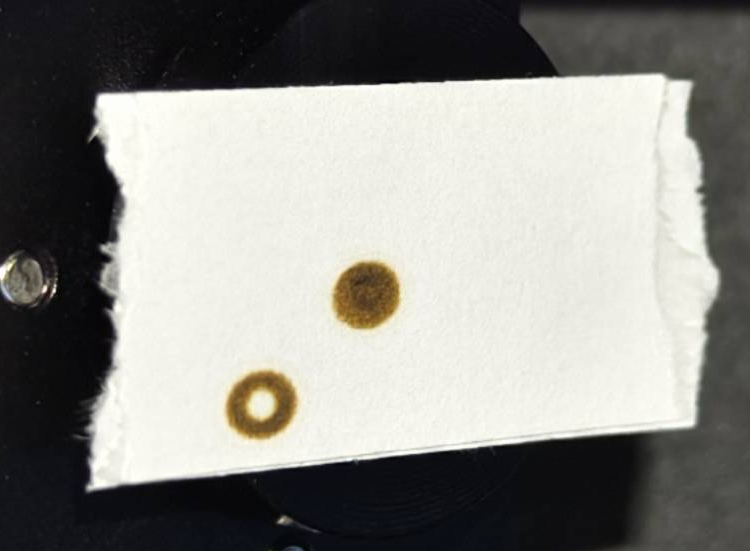

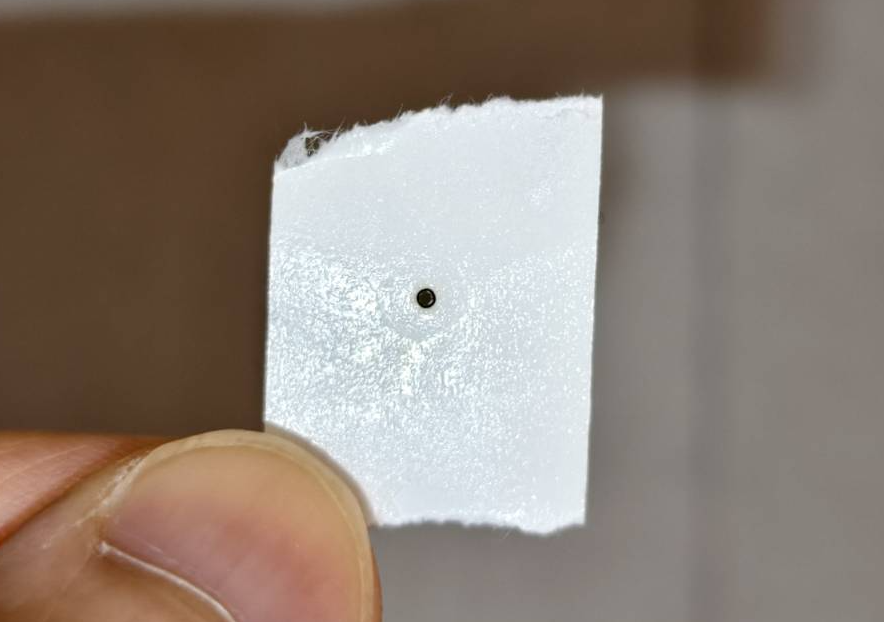

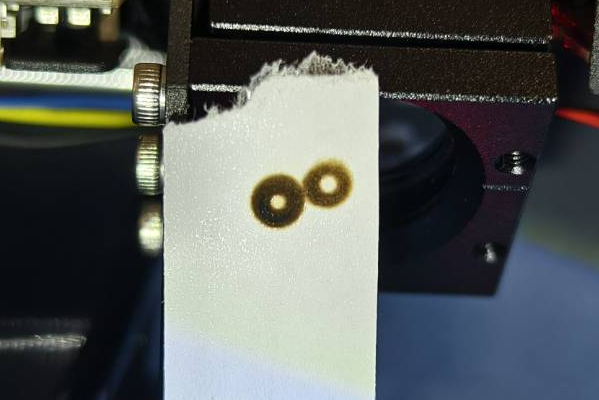

Verifique visualmente se as duas marcas de queimadura se sobrepõem e se o resultado é bom ou ruim. (Você pode visualizar a fita de lado para identificar qual é o 2º ponto.)

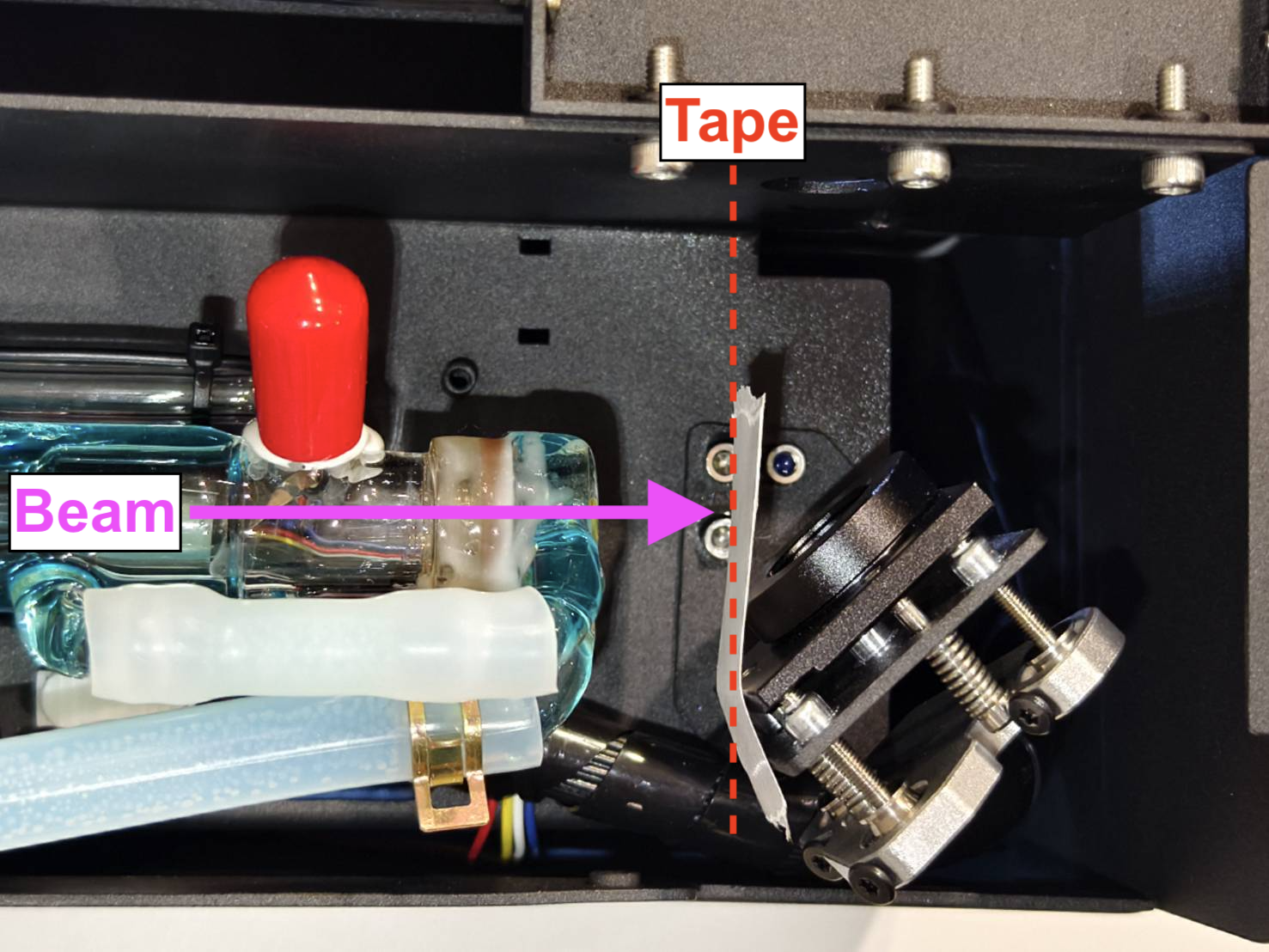

Este passo ensinará como alinhar o caminho do 1º espelho ao 2º espelho ajustando os parafusos no 1º espelho.
Remova a tampa traseira primeiro.

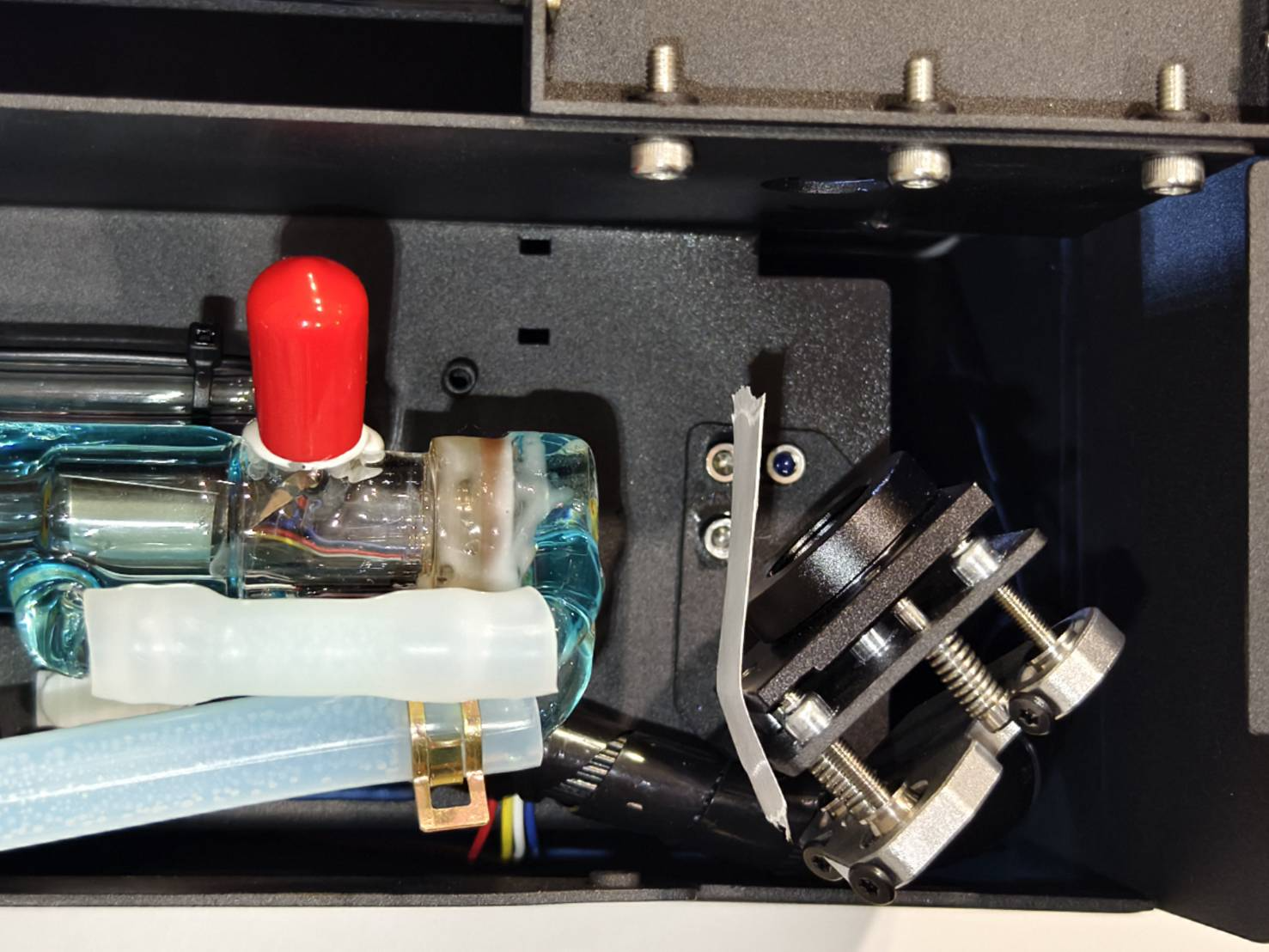

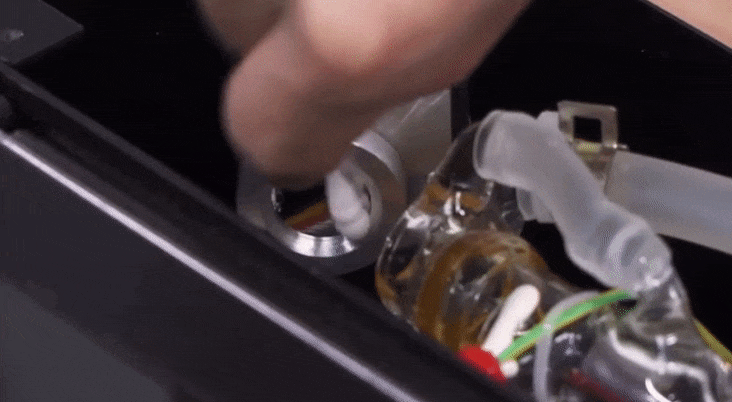

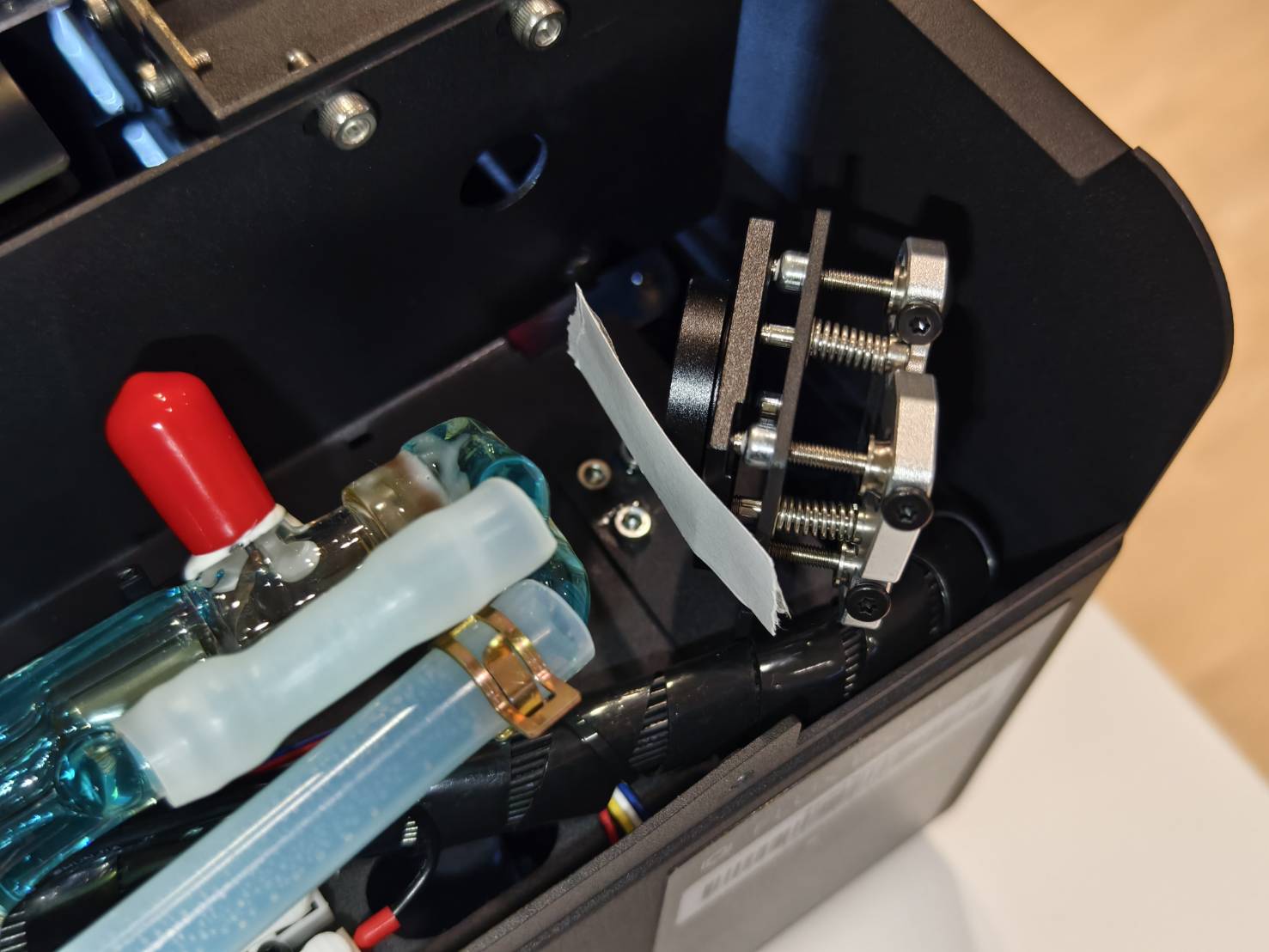

Localize o primeiro espelho. Borrife álcool no suporte e aguarde alguns segundos. Em seguida, solte os três parafusos T8 para remover o suporte.

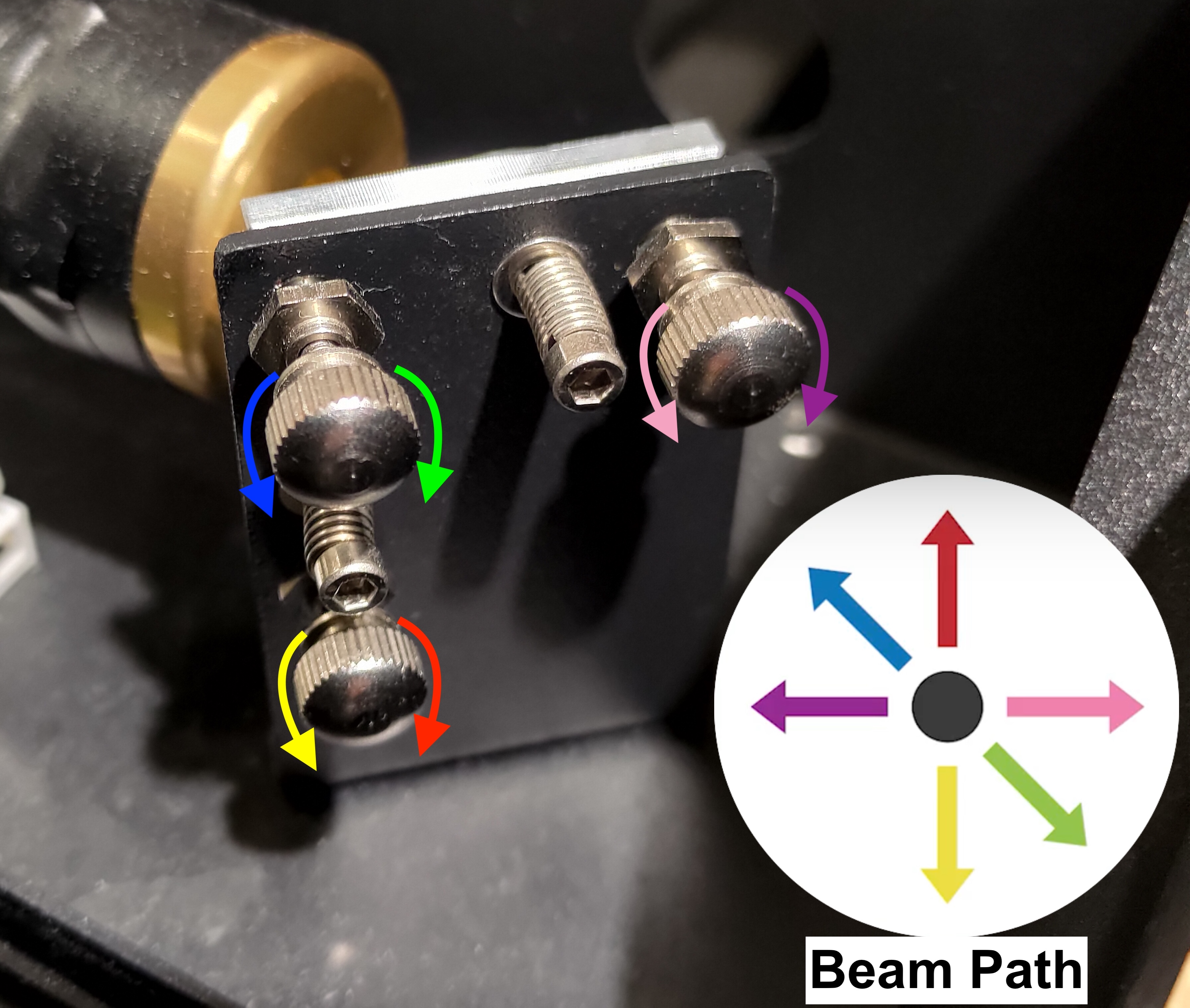

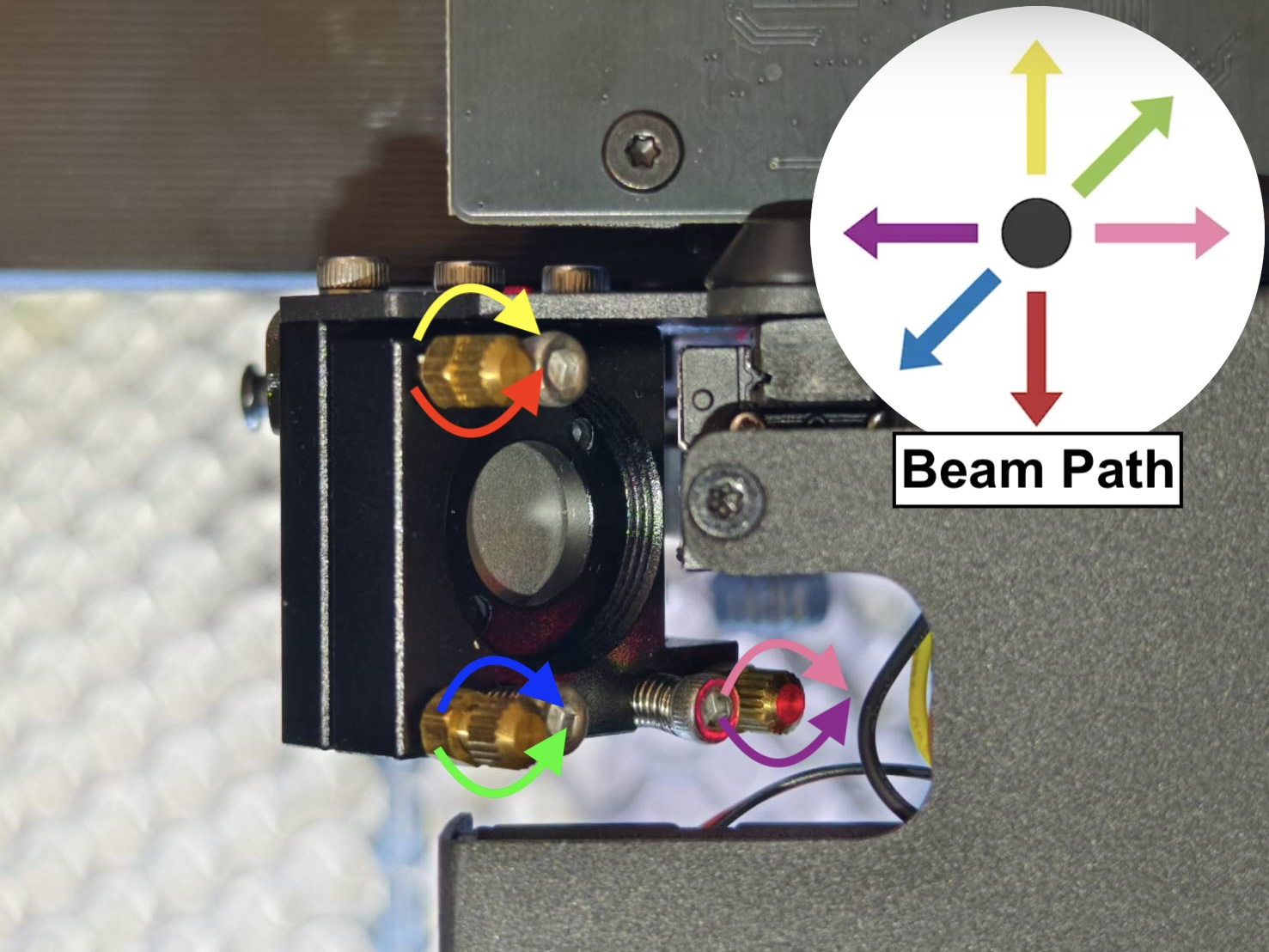

Existem três parafusos no 1º espelho, e girá-los no sentido horário ou anti-horário alterará o caminho do feixe, o que significa que a posição do segundo ponto mudará.
Demonstração - Ajuste do Caminho do Primeiro Espelho ao Segundo Espelho
Use uma nova fita de duas camadas para fazer 2 pulsos na parte superior e outros 2 pulsos na parte inferior.
Determine qual(is) parafuso(s) você precisa ajustar com base no seu resultado na tabela abaixo.
Ajuste o parafuso. Mantenha o pórtico na parte inferior.
Faça 2 pulsos para verificar se o 2º ponto está se aproximando do primeiro ponto.

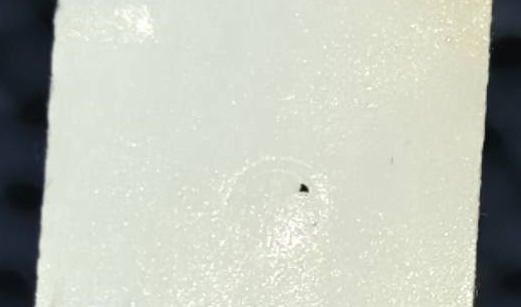

Quando for difícil determinar o 2º ponto, descarte a fita usada.
(O vídeo é uma operação real da equipe FLUX. É um vídeo longo, você pode alterar a velocidade, mas o conceito e o processo são fundamentais para você entender como ajustar.)
Determine a posição do seu ponto de laser vermelho, identifique o parafuso alvo e sua direção de rotação. Veja a foto abaixo e encontre o número que corresponde à posição do seu ponto de laser vermelho:
Para #1: O 2º ponto precisa ir para baixo e para a direita para sobrepor o primeiro ponto O parafuso superior esquerdo precisará ser girado no sentido horário. Consulte a foto abaixo.
Para #2: O 2º ponto precisa ir diretamente para baixo para sobrepor o primeiro ponto. O parafuso inferior esquerdo precisará ser girado no sentido anti-horário. Consulte a foto abaixo.
Para #3: O 2º ponto precisa ir para baixo primeiro e depois para a esquerda para sobrepor o primeiro ponto. O parafuso inferior esquerdo precisará ser girado no sentido anti-horário para mover o ponto para baixo. O parafuso superior direito precisará ser girado no sentido horário para mover o ponto para a esquerda. Consulte a foto abaixo.
Para #4: O 2º ponto precisa ir para a direita para sobrepor o primeiro ponto. O parafuso superior direito precisará ser girado no sentido anti-horário. Consulte a foto abaixo.
Para #5: O 2º ponto precisa ir para a esquerda para sobrepor o primeiro ponto. O parafuso superior direito precisará ser girado no sentido horário. Consulte a foto abaixo.
Para #6: O 2º ponto precisa ir para a direita primeiro e depois para cima para sobrepor o primeiro ponto. O parafuso superior direito precisará ser girado no sentido anti-horário para mover o ponto para a direita. O parafuso inferior esquerdo precisará ser girado no sentido horário para mover o ponto para cima. Consulte a foto abaixo.
Para #7: O 2º ponto precisa subir em linha reta para sobrepor o primeiro ponto. O parafuso inferior esquerdo precisará ser girado no sentido horário. Consulte a foto abaixo.
Para #8: O 2º ponto precisa subir para a esquerda para sobrepor o primeiro ponto O parafuso superior esquerdo precisará ser girado no sentido anti-horário. Consulte a foto abaixo.

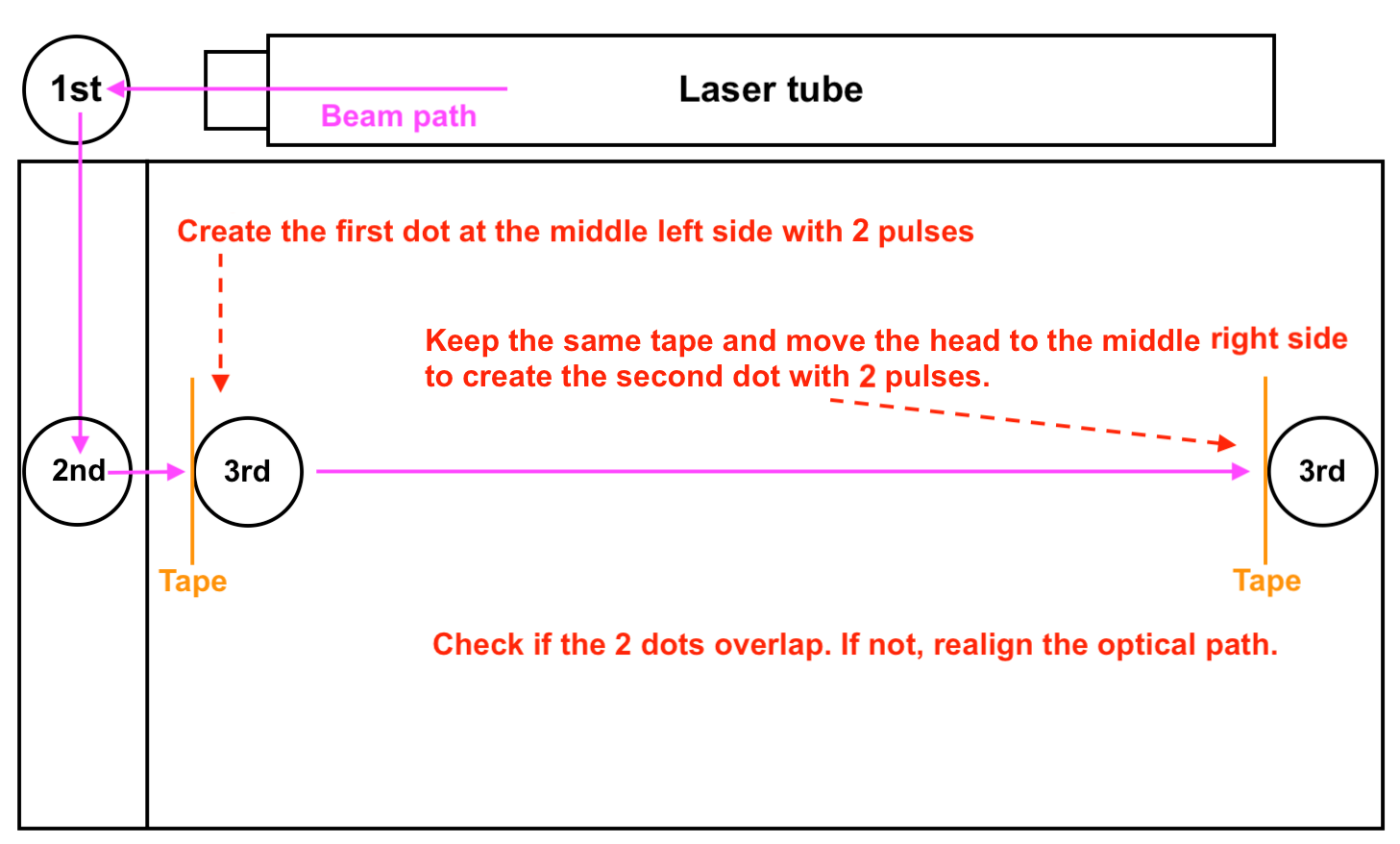

Esta etapa verifica se o caminho está alinhado do 2º espelho ao 3º espelho. Visão geral do passo:
Instale a tampa traseira com segurança, pois não será necessário abri-la nas etapas posteriores.
Passos práticos:

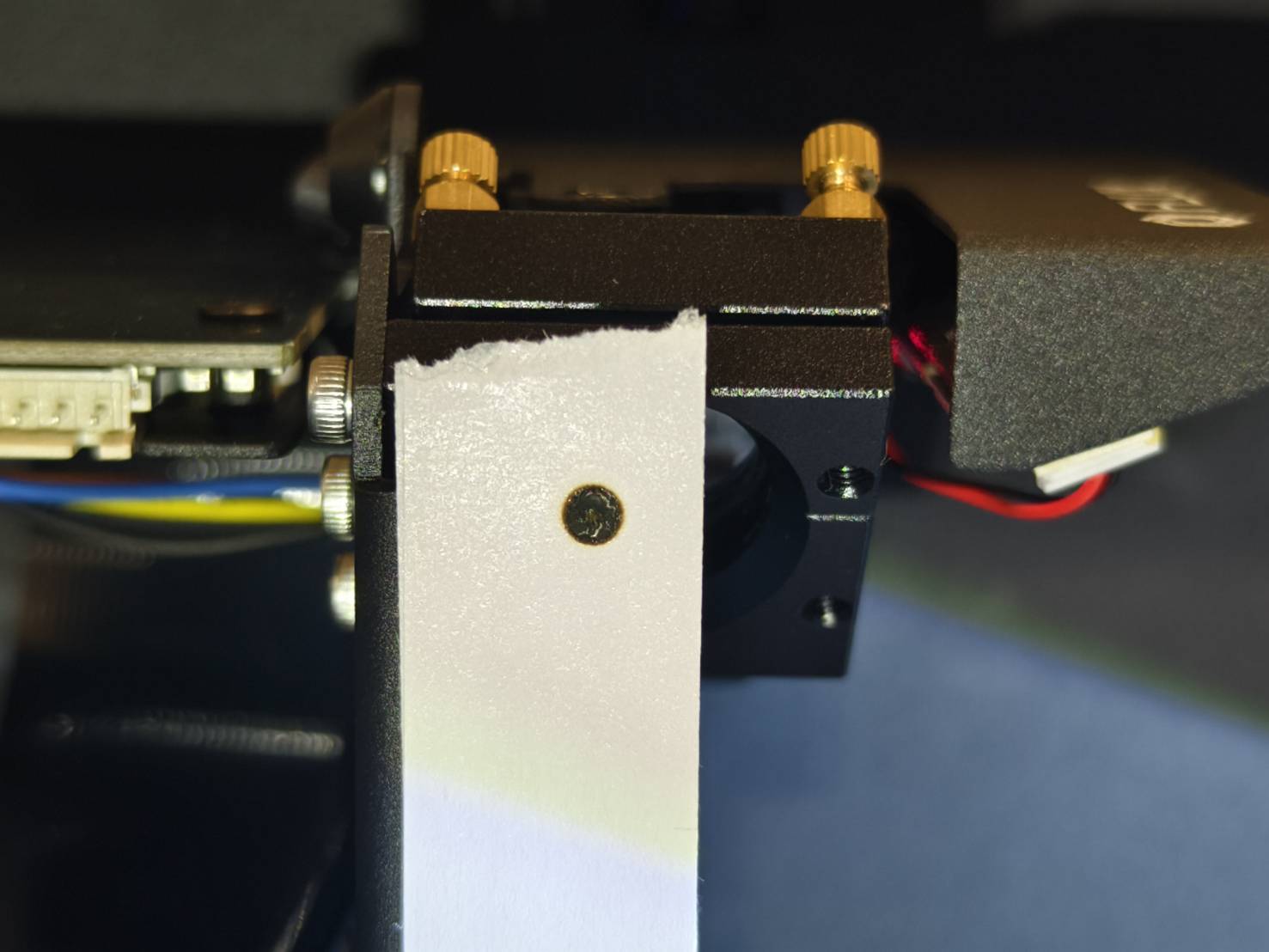

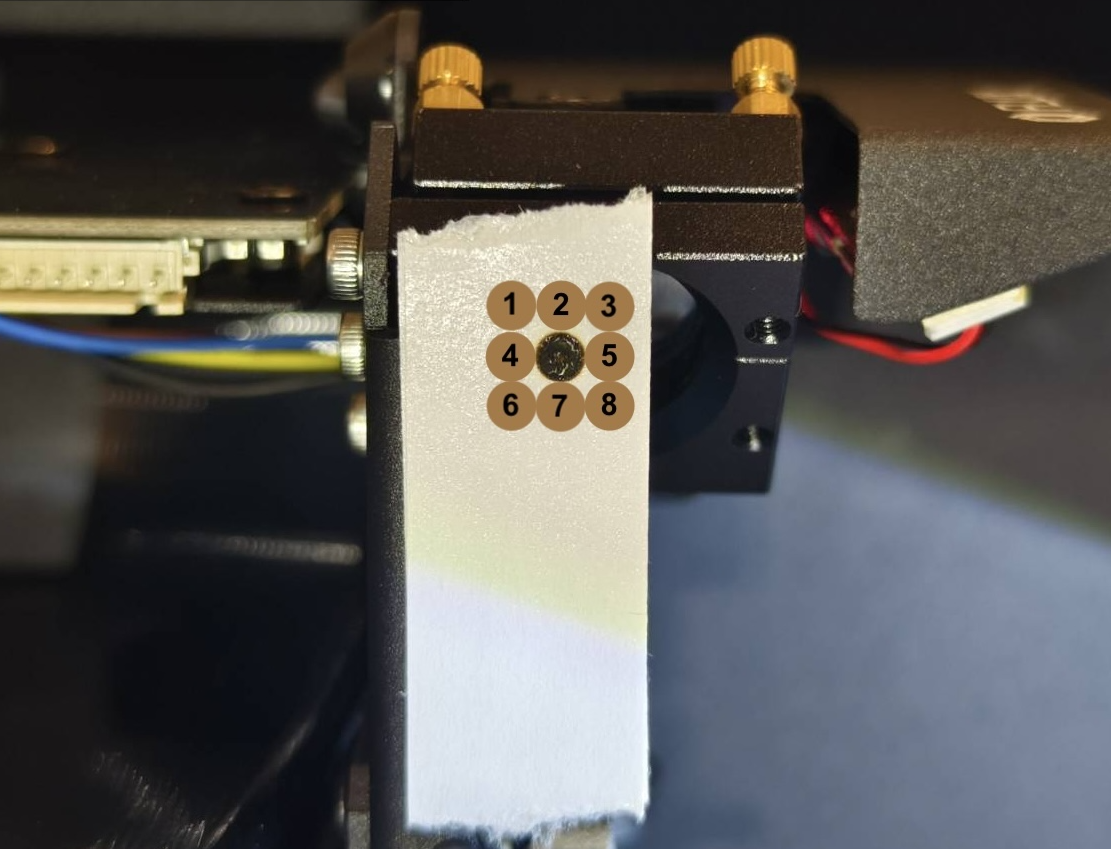

Coloque uma nova fita dupla-face de duas camadas na entrada do 3º espelho.

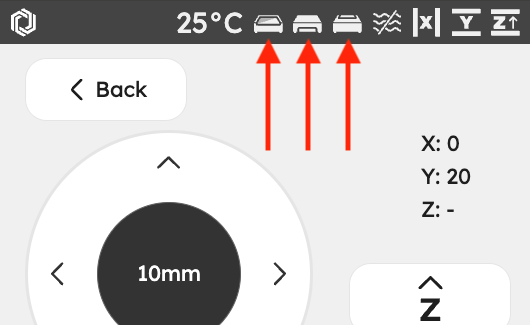

Entre no modo de Controle, solte o motor e mova o cabeçote do laser para a posição central-esquerda.
Feche a porta e faça 2 pulsos.
Mova o cabeçote do laser para a posição central-direita e faça mais 2 pulsos.

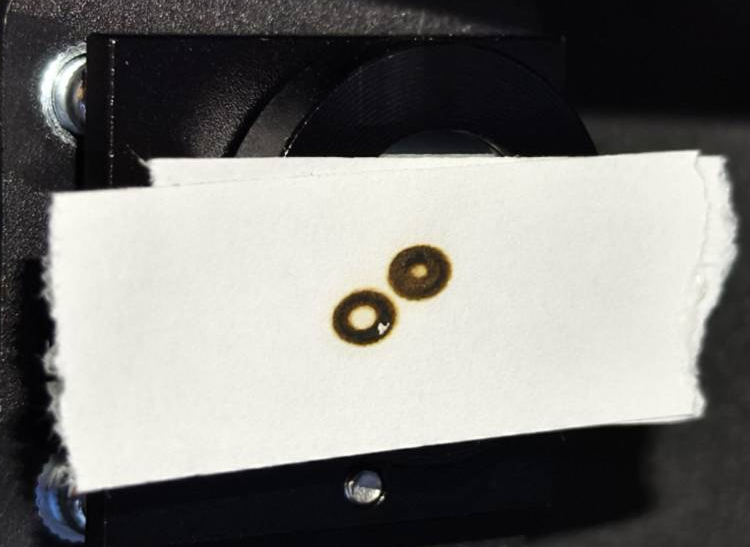

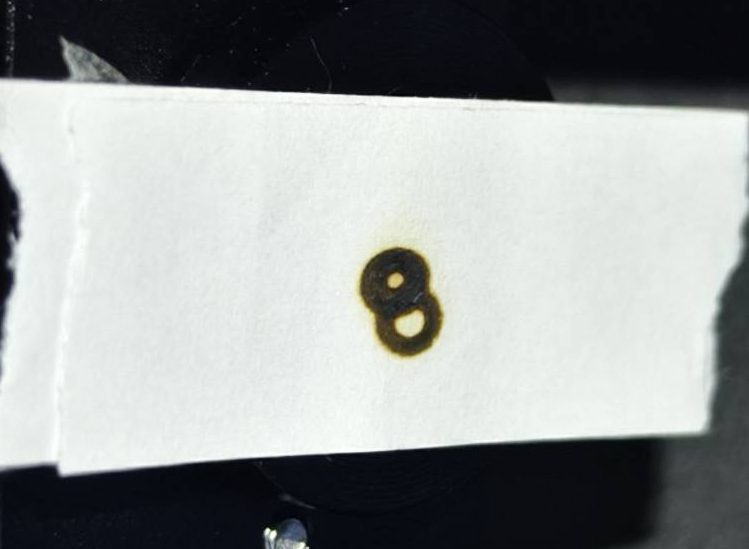

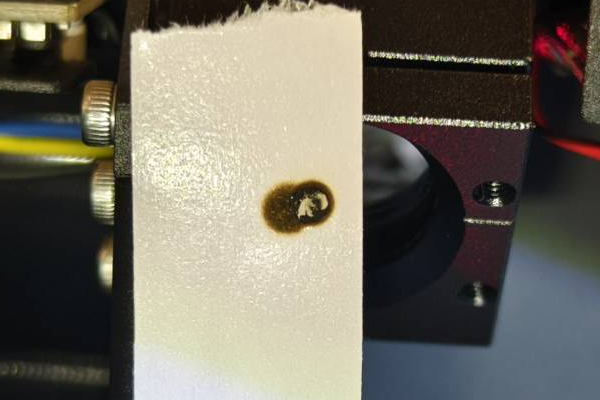

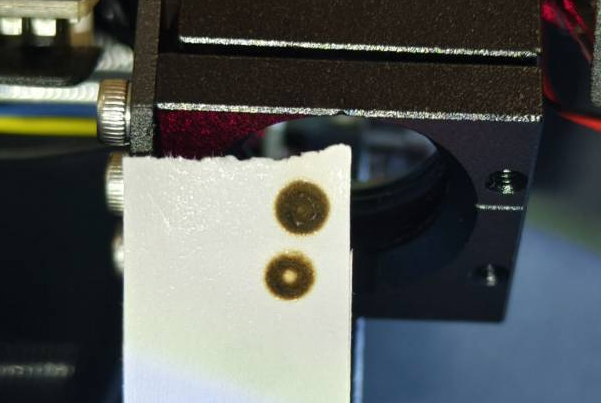

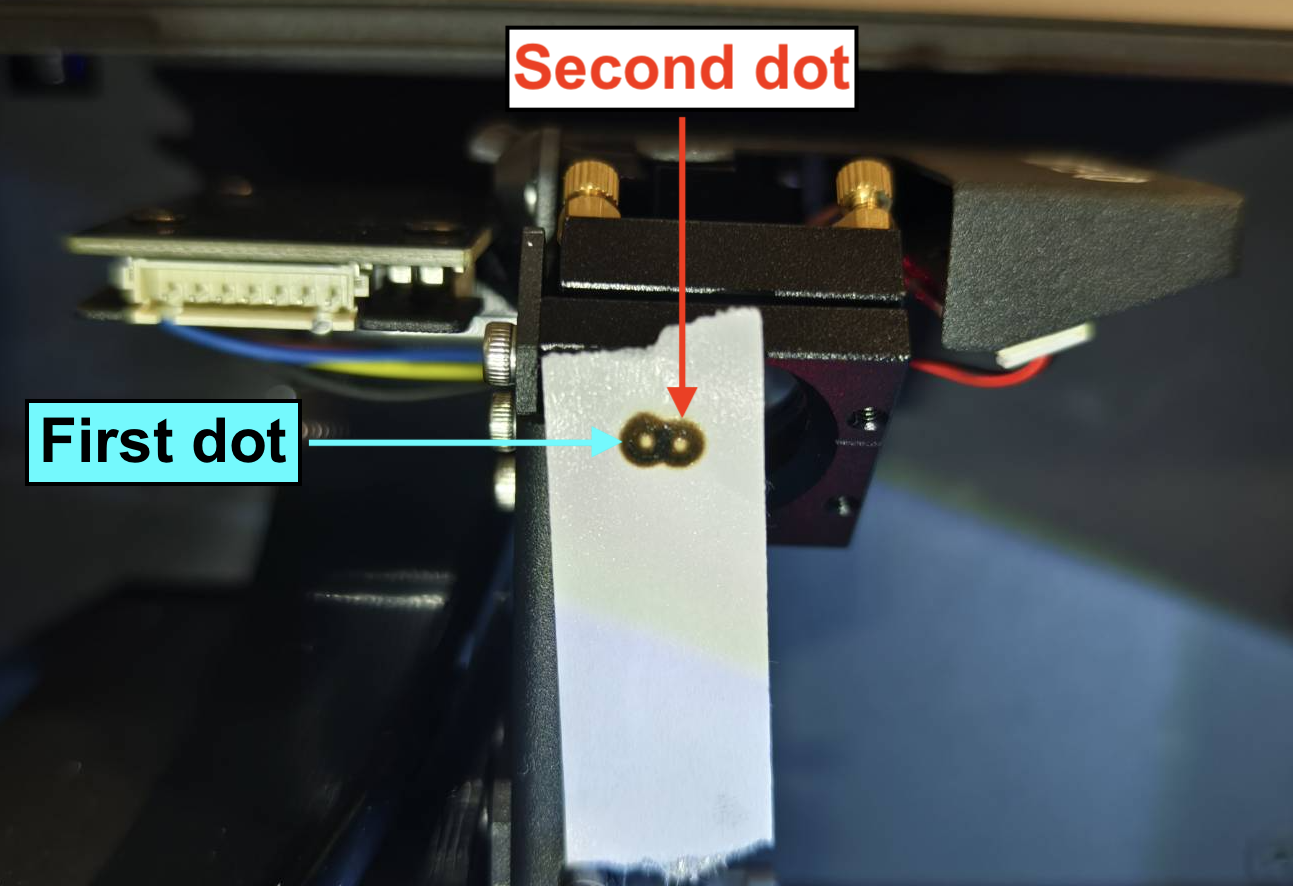

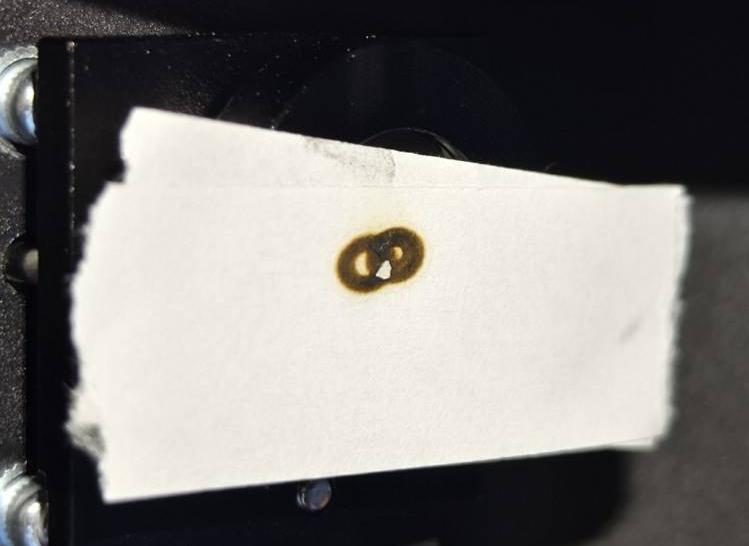

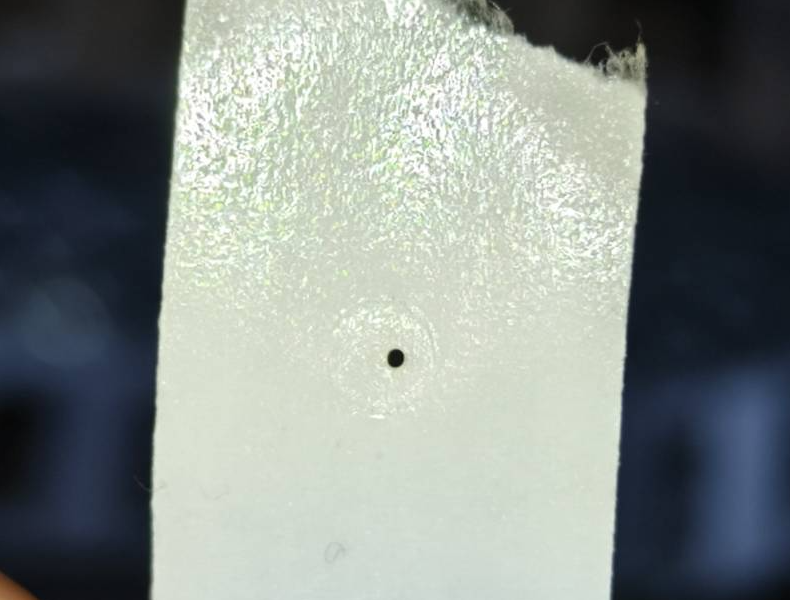

Verifique visualmente se as duas marcas de queimadura se sobrepõem e se o resultado é bom ou ruim. (Você pode visualizar a fita de lado para identificar qual é o 2º ponto.)
Esta etapa ensinará como alinhar o caminho do 2º espelho ao 3º espelho ajustando os parafusos no 2º espelho.
Localize o segundo espelho. Borrife álcool no suporte e aguarde alguns segundos. Em seguida, solte os três parafusos T8 para remover o suporte.

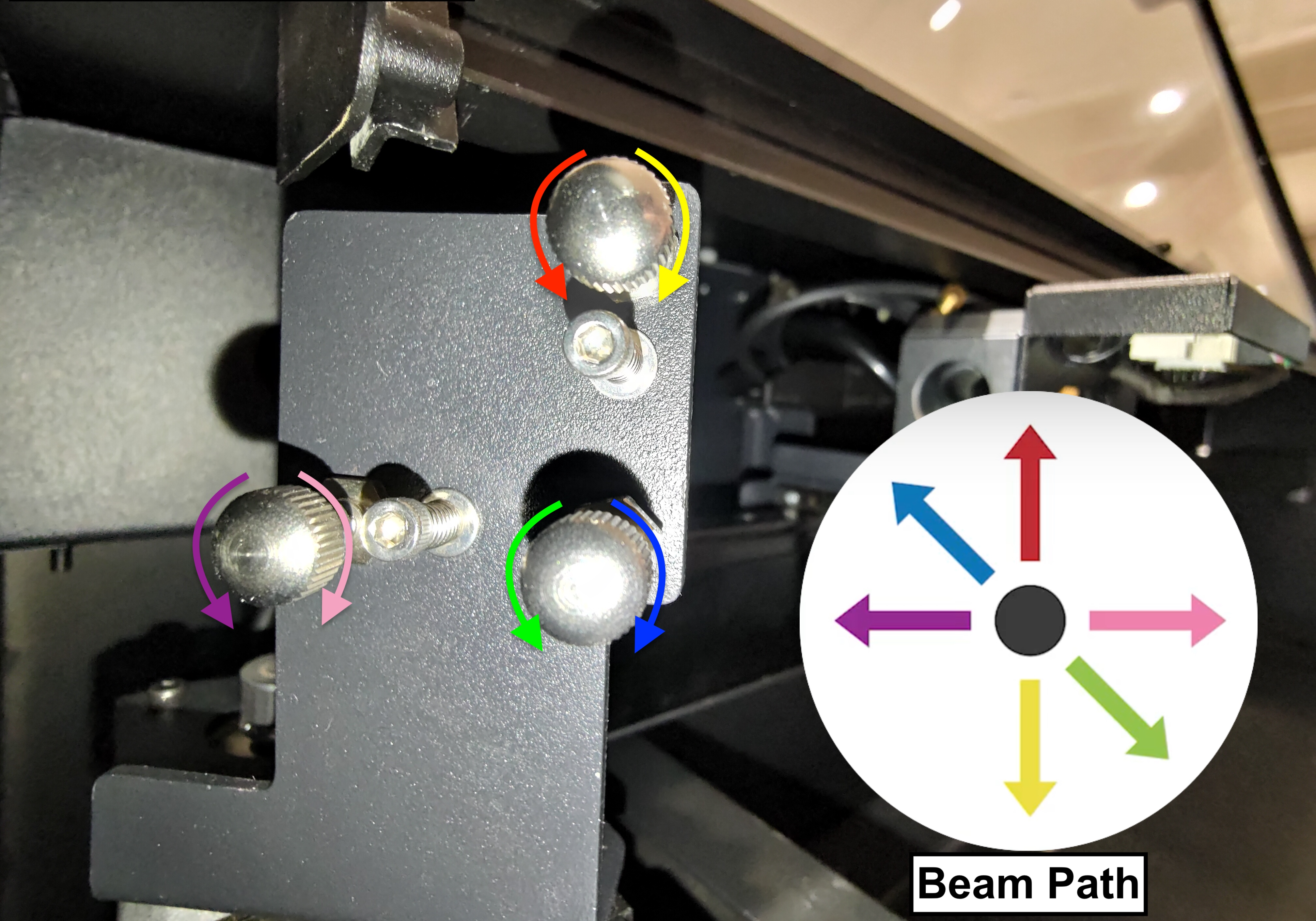

Existem três parafusos no 2º espelho, e girá-los no sentido horário ou anti-horário alterará o caminho do feixe, o que significa que a posição do segundo ponto mudará.
Demonstração - Ajuste do Caminho do Primeiro Espelho ao Segundo Espelho
Use uma nova fita de duas camadas para fazer 2 pulsos na posição central-esquerda e outros 2 pulsos na posição central-direita.
Determine qual(is) parafuso(s) você precisa ajustar com base no seu resultado na tabela abaixo.
Ajuste o parafuso. Mantenha o cabeçote do laser na posição central-direita.
Faça 2 pulsos para verificar se o 2º ponto está se aproximando do primeiro ponto.
Quando for difícil determinar o 2º ponto, descarte a fita usada.
(O vídeo mostra uma operação real da equipe FLUX. É um vídeo longo e você pode alterar a velocidade, mas o conceito e o processo são fundamentais para você entender como ajustar. Por favor, ative as legendas.)
Determine a posição do seu ponto de laser vermelho, identifique o parafuso alvo e sua direção de rotação. Veja a foto abaixo e encontre o número que corresponde à posição do seu ponto de laser vermelho:
Para #1: O 2º ponto precisa ir para baixo e para a direita para sobrepor o primeiro ponto O parafuso inferior direito precisará ser girado no sentido anti-horário. Consulte a foto abaixo.
Para #2: O 2º ponto precisa ir diretamente para baixo para sobrepor o primeiro ponto. O parafuso superior direito precisará ser girado no sentido horário. Consulte a foto abaixo.
Para #3: O 2º ponto precisa ir para baixo primeiro e depois para a esquerda para sobrepor o primeiro ponto. O parafuso superior direito precisará ser girado no sentido horário para fazer o ponto descer. O parafuso inferior esquerdo precisará ser girado no sentido anti-horário para fazer o ponto ir para a esquerda. Consulte a foto abaixo.
Para #4: O 2º ponto precisa ir para a direita para sobrepor o primeiro ponto. O parafuso inferior esquerdo precisará ser girado no sentido horário. Consulte a foto abaixo.
Para #5: O 2º ponto precisa ir para a esquerda para sobrepor o primeiro ponto. O parafuso inferior esquerdo precisará ser girado no sentido anti-horário. Consulte a foto abaixo.
Para #6: O 2º ponto precisa ir para a direita primeiro e depois para cima para sobrepor o primeiro ponto. O parafuso inferior esquerdo precisará ser girado no sentido horário para fazer o ponto ir para a direita. O parafuso superior direito precisará ser girado no sentido anti-horário para fazer o ponto subir. Consulte a foto abaixo.
Para #7: O 2º ponto precisa subir em linha reta para sobrepor o primeiro ponto. O parafuso superior direito precisará ser girado no sentido anti-horário. Consulte a foto abaixo.
Para #8: O 2º ponto precisa subir para a esquerda para sobrepor o primeiro ponto O parafuso inferior direito precisará ser girado no sentido horário. Consulte a foto abaixo.
Esta etapa ensinará como alinhar o caminho vertical do 3º espelho até a mesa, ajustando os parafusos do 3º espelho. Existem três parafusos no 3º espelho, e girá-los no sentido horário ou anti-horário alterará o caminho vertical do feixe, o que significa que a posição do pequeno ponto na fita será alterada.
Aprenda como afrouxar a porca corretamente. Use o alicate para segurar o parafuso e, em seguida, afrouxe a porca com a chave de boca dupla girando-a no sentido anti-horário.
Demonstração - Ajuste do Caminho Óptico do Terceiro Espelho ao Centro da Mesa
Coloque uma nova fita adesiva dupla face de camada única na ponta do bocal.
Mova o cabeçote do laser para o centro da mesa.

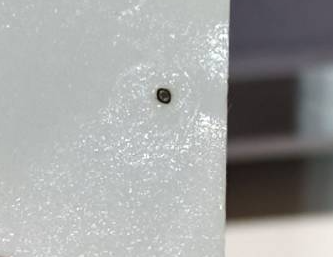

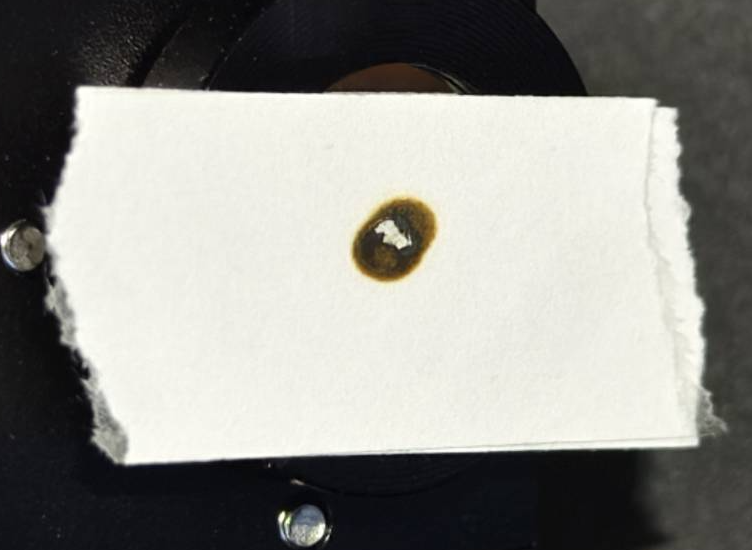

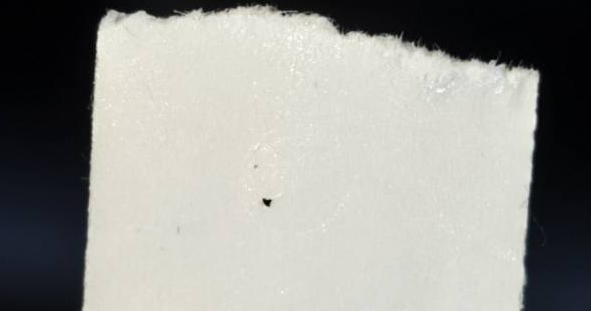

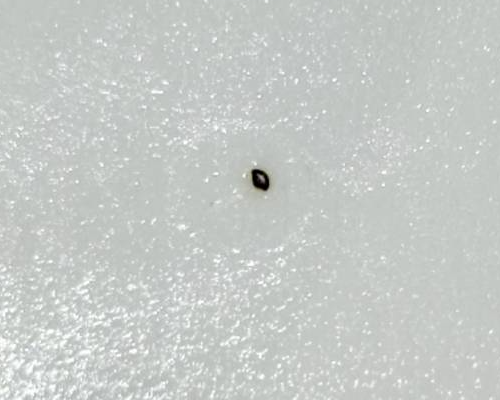

Feche a porta e faça 1 pulso para criar uma marca de queimadura na fita.
Remova a fita e determine qual(is) parafuso(s) você precisa ajustar de acordo com seu resultado na tabela abaixo.
Ajuste o parafuso.
Use uma nova fita ou a mesma fita em outra área e coloque-a na ponta do bocal.

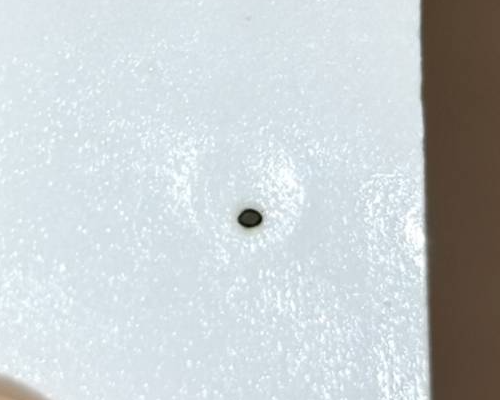

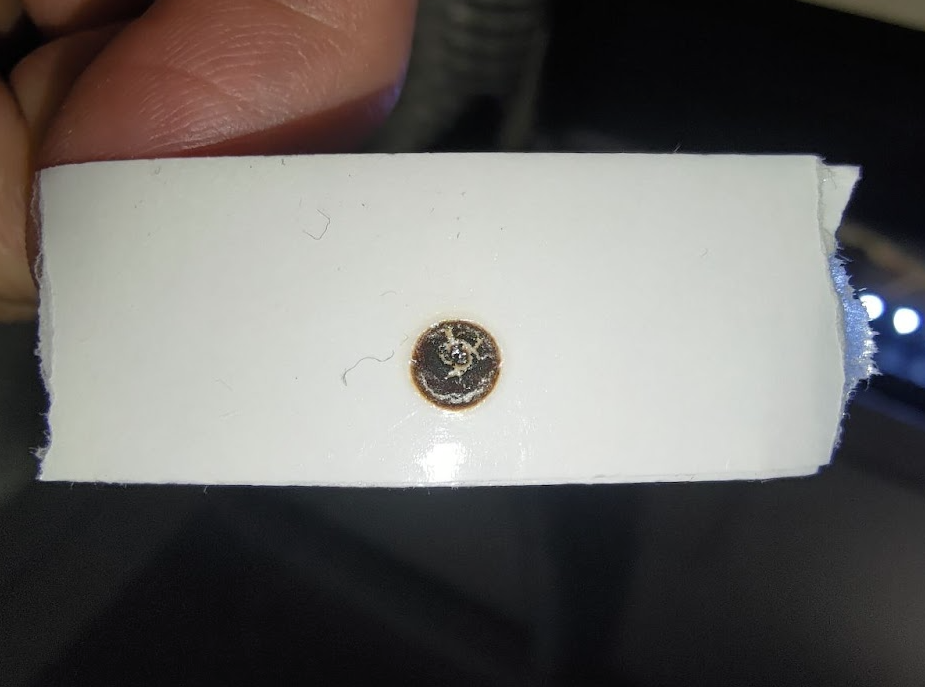

Repita o passo nº 2 até que o ponto esteja arredondado e centralizado.
(O vídeo mostra uma operação real realizada pela equipe FLUX. É um vídeo longo e você pode alterar a velocidade de reprodução, mas o conceito e o processo são fundamentais para compreender como fazer o ajuste. Por favor, ative as legendas.
*Observação:

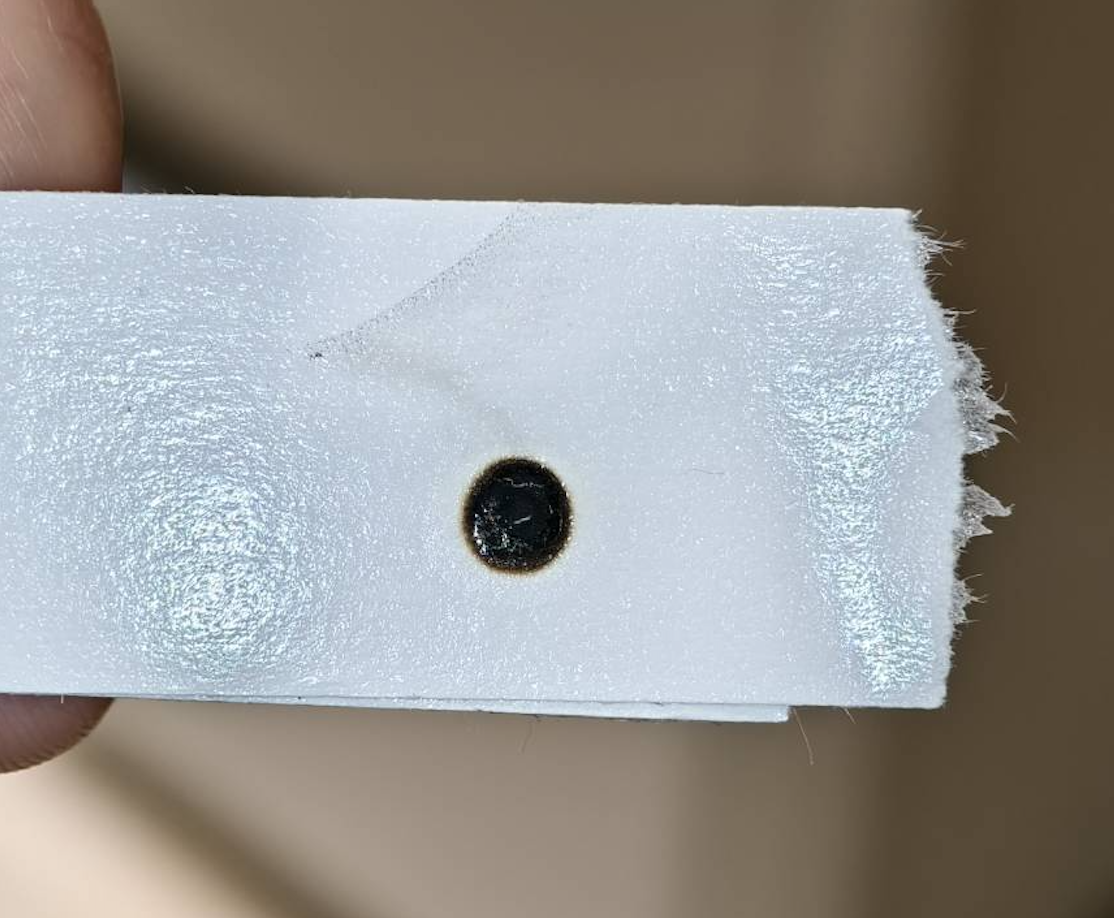

O ponto central e o ponto inferior direito devem estar arredondados ao mesmo tempo.
O ponto central deve estar centralizado, mas é aceitável que o ponto inferior direito não esteja centralizado.
Caso contrário, o caminho óptico será considerado desalinhado.

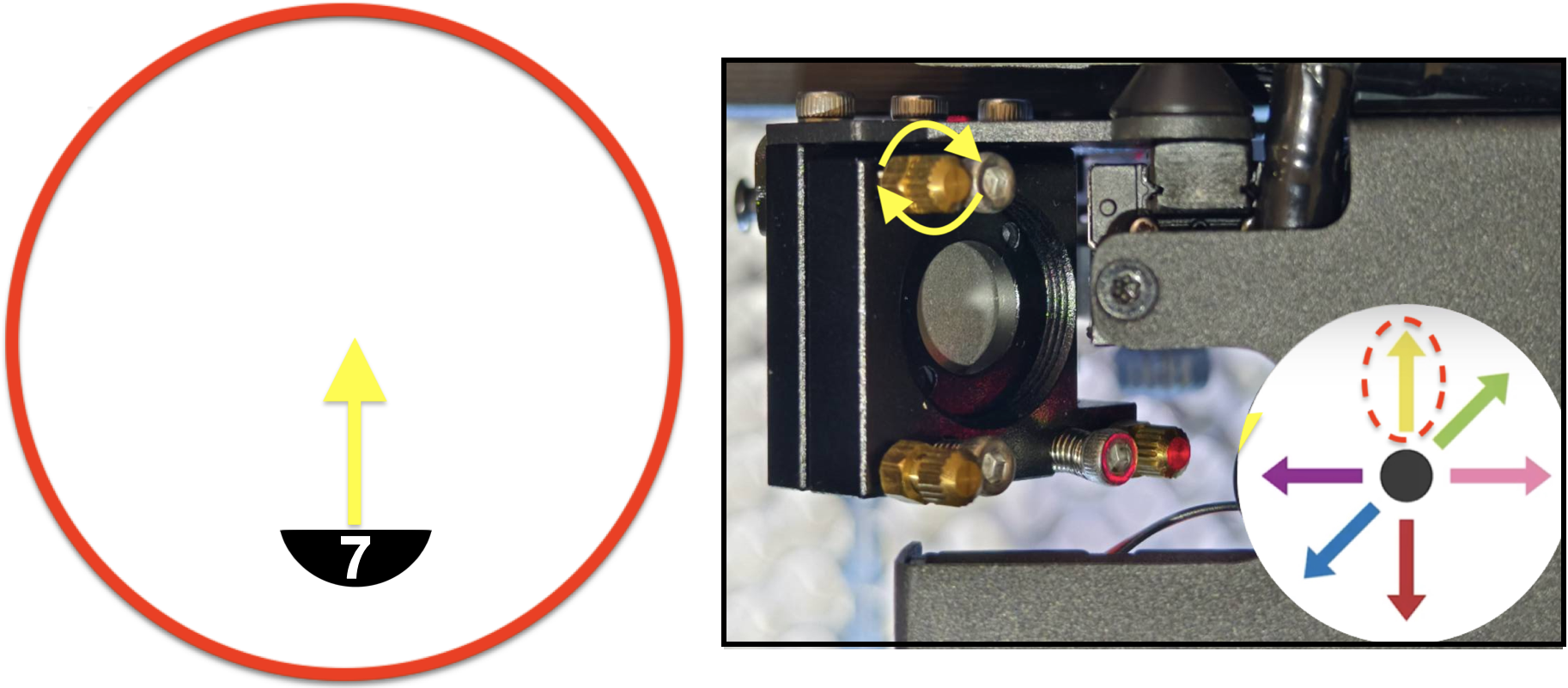

Determine a posição do seu ponto de laser, identifique o parafuso correspondente e sua direção de rotação. Veja a foto abaixo e encontre o número que corresponde à posição do seu ponto de laser:
Primeiro, você precisa conhecer toda a área na qual o ponto pode se mover. Na verdade, é a mesma área da ponta do bocal. A marca pressionada na fita indica a área.
Em seguida, encontre o número que corresponde à posição vertical do seu ponto:
Gráfico esquemático:

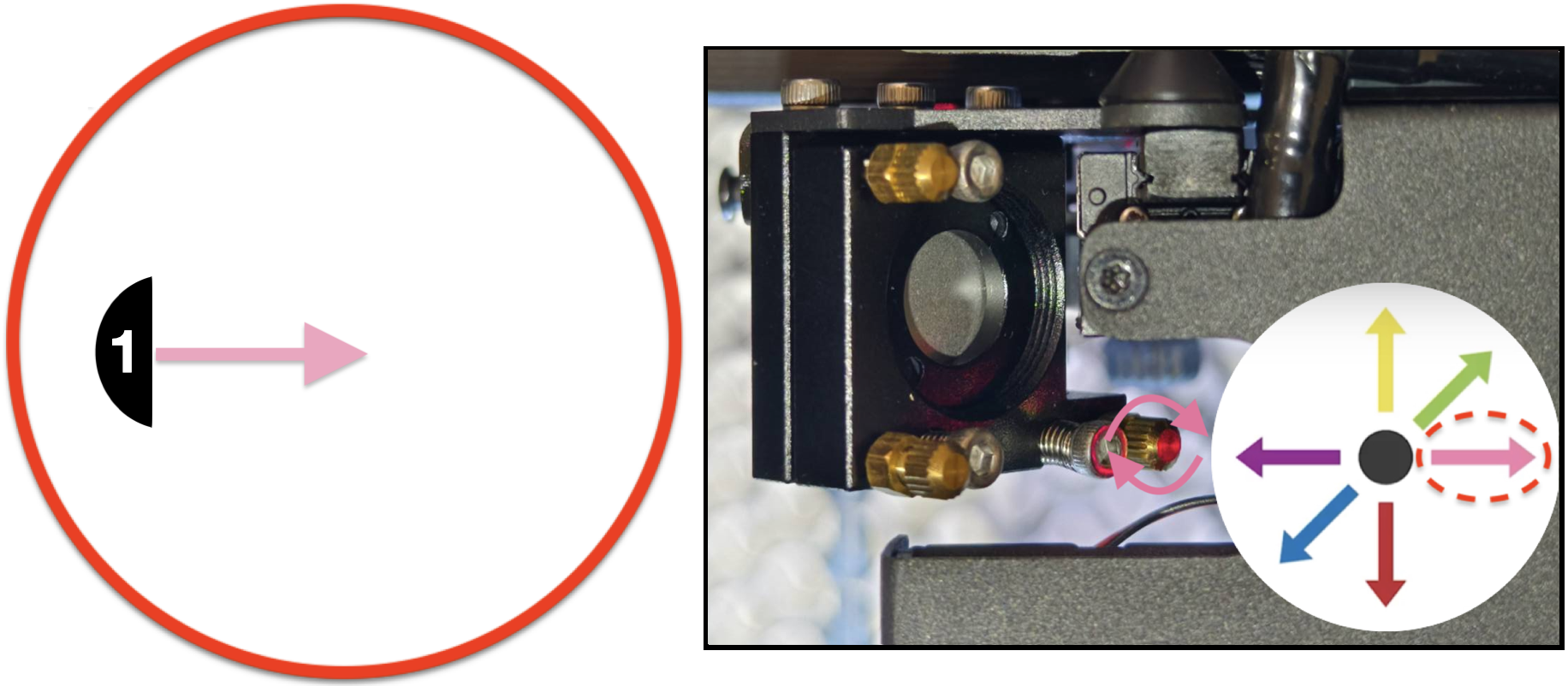

Para #1: O ponto vertical precisa se mover para a direita para ficar arredondado e centralizado. Quando estiver de frente para a máquina: O parafuso inferior direito precisará ser girado no sentido horário. Consulte a foto abaixo.

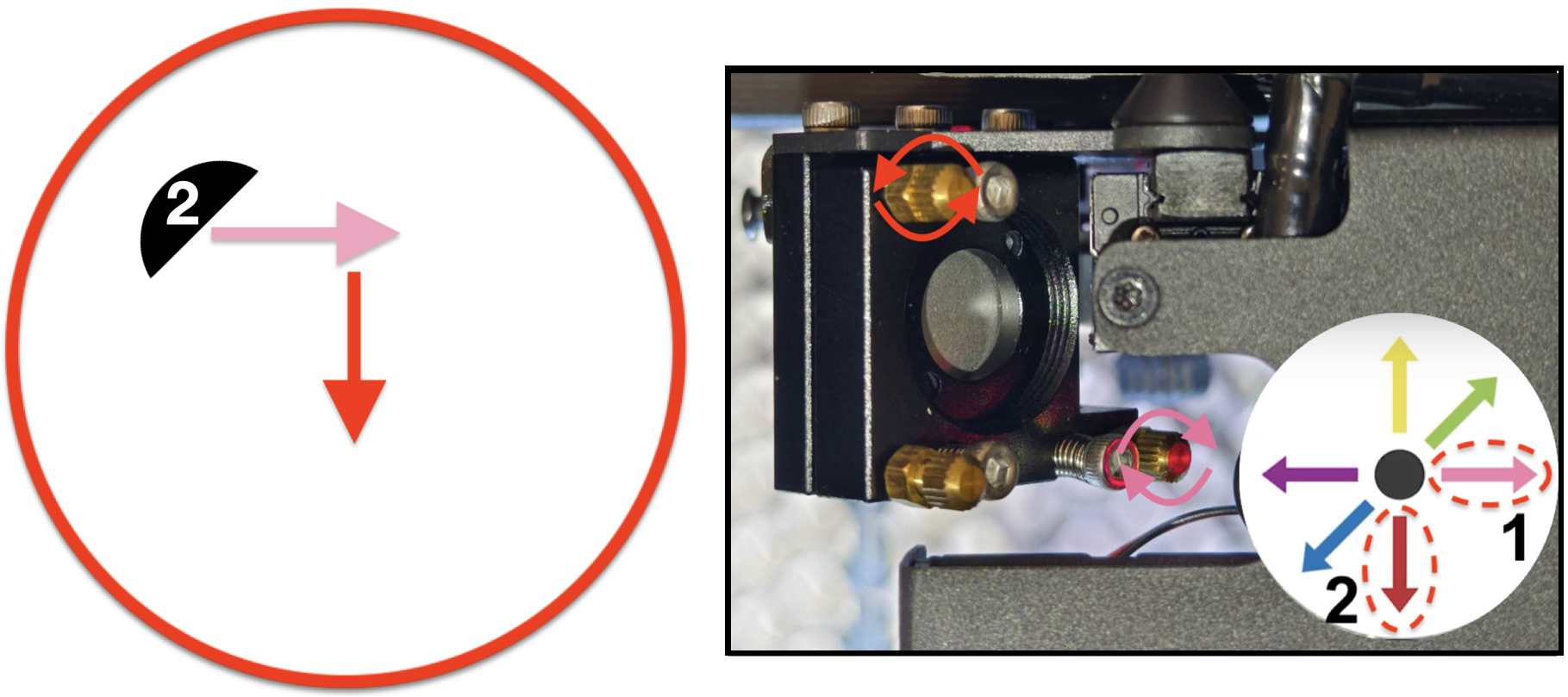

Para #2: O ponto vertical precisa se mover para baixo e para a direita para ficar arredondado e centralizado. Quando estiver de frente para a máquina: O parafuso inferior direito precisará ser girado no sentido horário para mover para a direita. O parafuso superior esquerdo precisará ser girado no sentido anti-horário para mover para baixo. Consulte a foto abaixo.

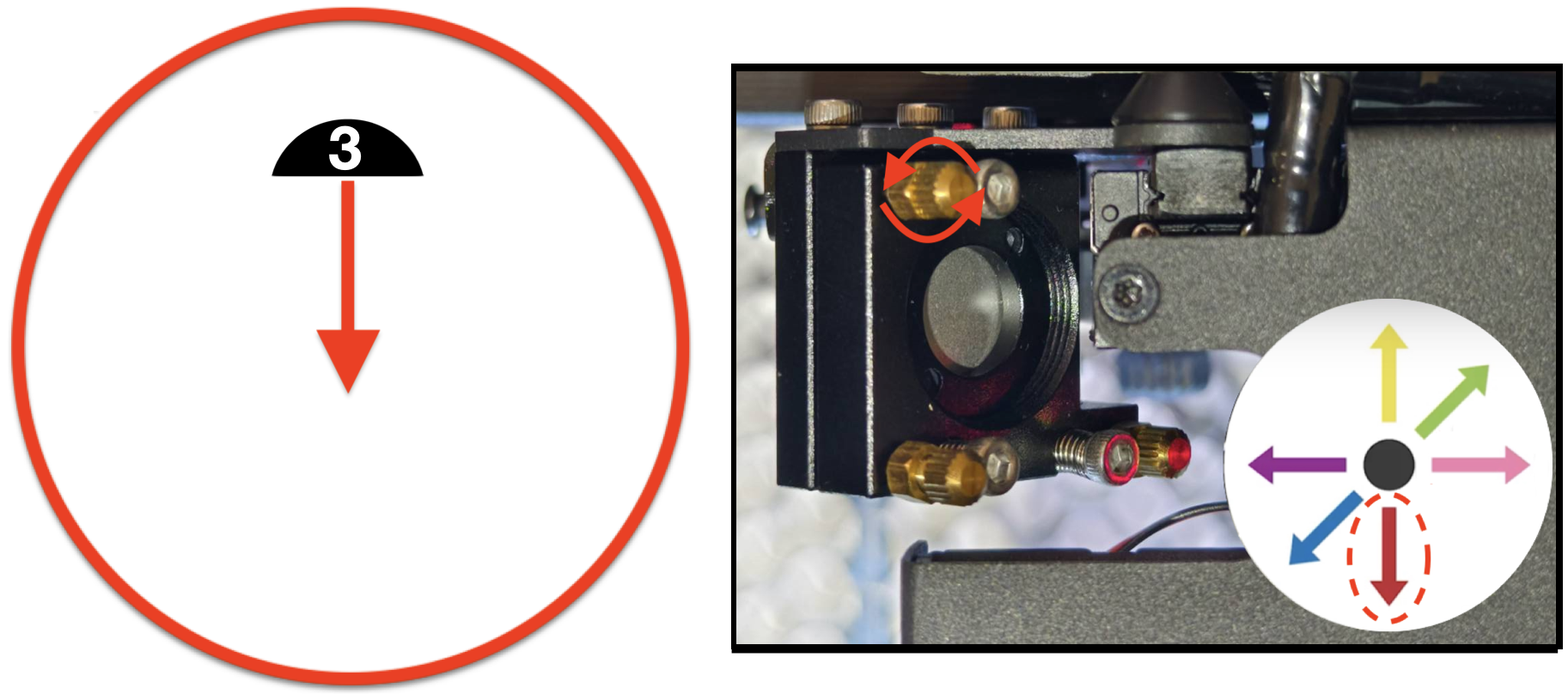

Para #3: O ponto vertical precisa se mover para baixo para ficar arredondado e centralizado. Quando estiver de frente para a máquina: O parafuso superior esquerdo precisará ser girado no sentido anti-horário para mover para baixo. Consulte a foto abaixo.

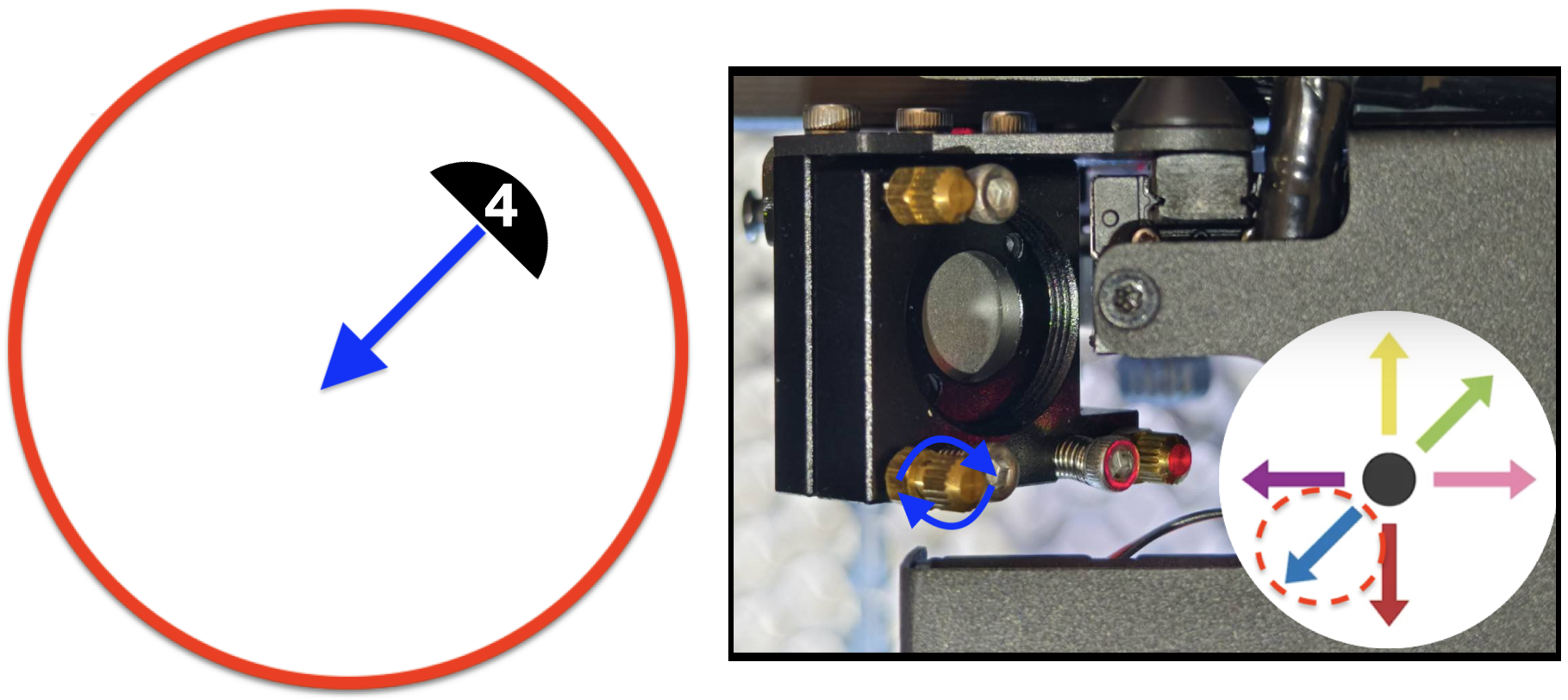

Para #4: O ponto vertical precisa se mover para baixo e para a esquerda para ficar arredondado e centralizado. Quando estiver de frente para a máquina: O parafuso inferior esquerdo precisará ser girado no sentido horário. Consulte a foto abaixo.

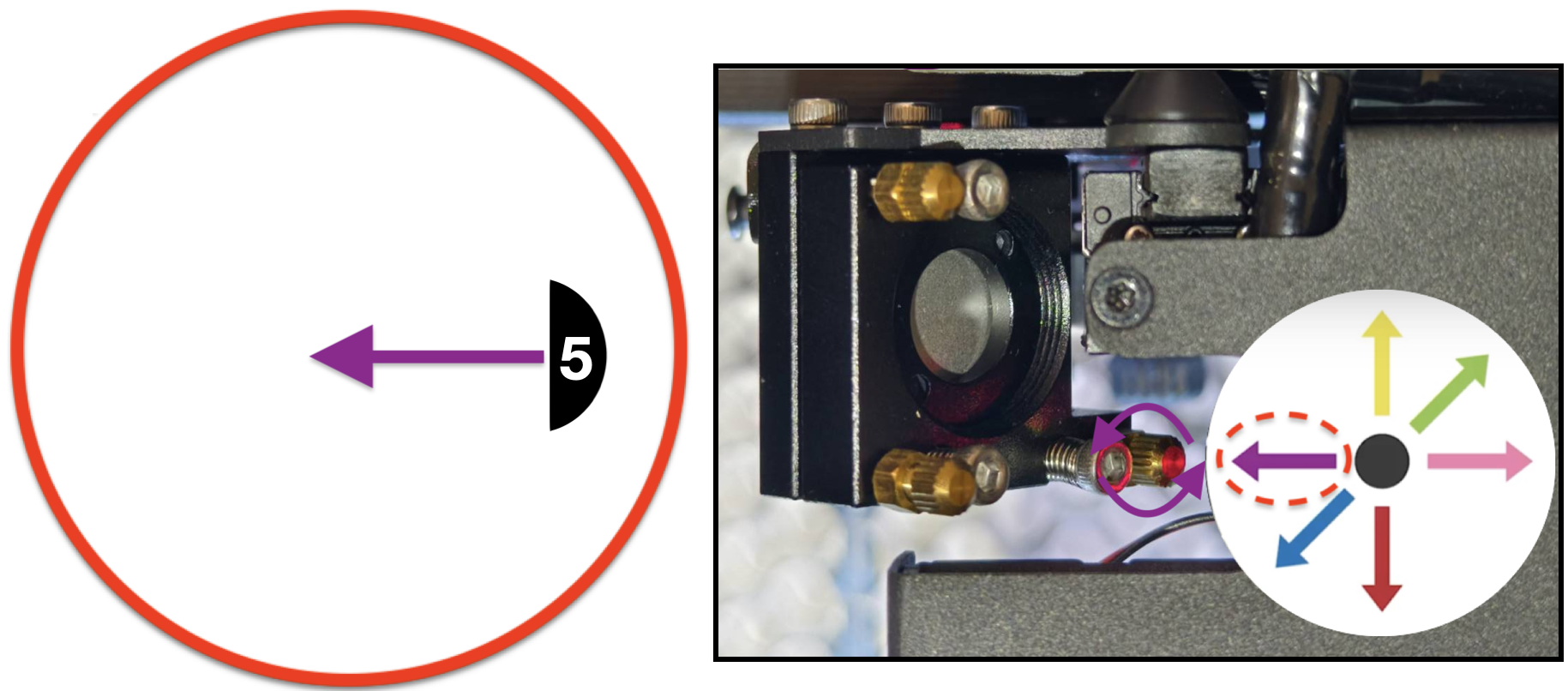

Para #5: O ponto vertical precisa ir para a esquerda para ficar redondo e centralizado. Quando estiver de frente para a máquina: O parafuso inferior direito precisará ser girado no sentido anti-horário.. Consulte a foto abaixo.

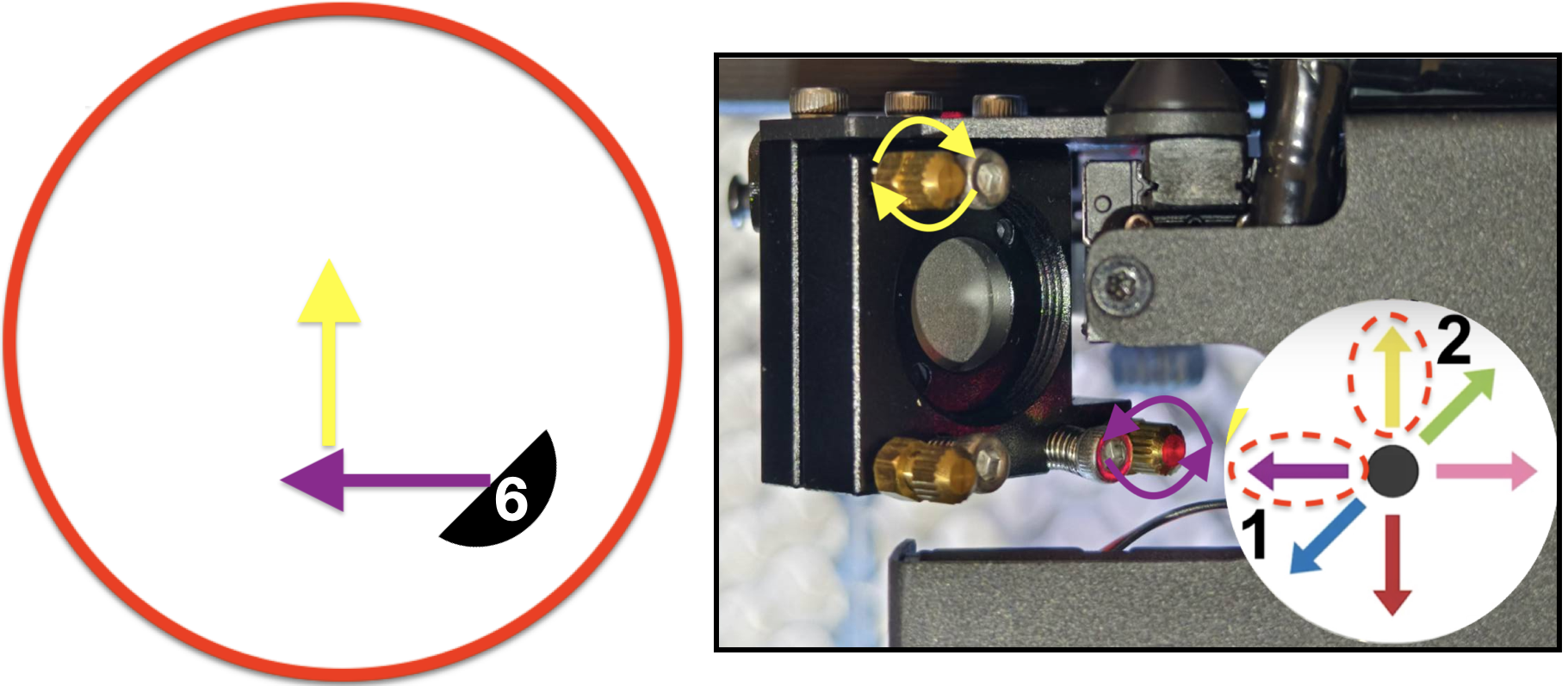

Para #6: O ponto vertical precisa subir para a esquerda para ficar redondo e centralizado. Quando estiver de frente para a máquina: O parafuso inferior direito precisará ser girado no sentido anti-horário para ir para a esquerda. O parafuso superior esquerdo precisará ser girado no sentido horário para subir. Consulte a foto abaixo.
Para #7: O ponto vertical precisa subir para ficar redondo e centralizado. Quando estiver de frente para a máquina: O parafuso superior esquerdo precisará ser girado no sentido horário para subir. Consulte a foto abaixo.

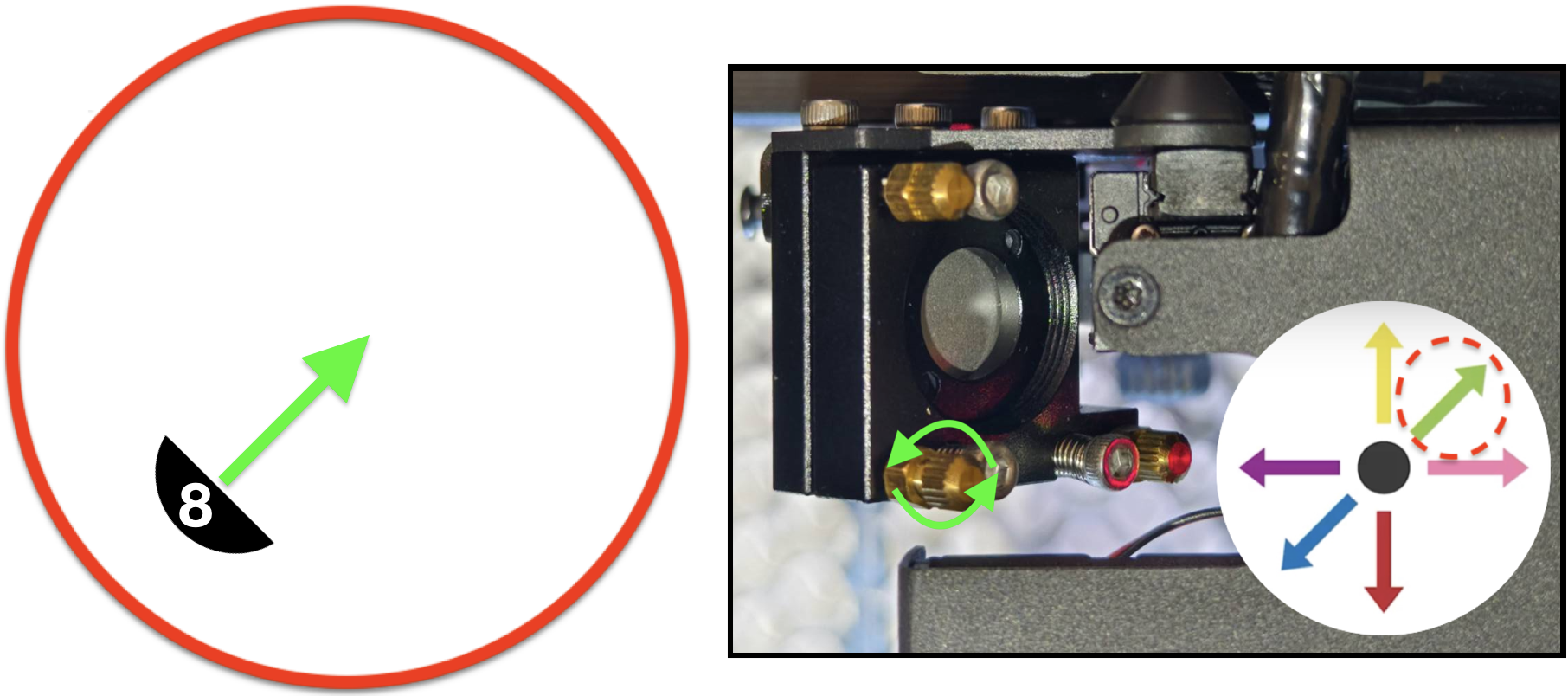

Para #8: O ponto vertical precisa subir para a direita para ficar redondo e centralizado. Quando estiver de frente para a máquina: O parafuso inferior esquerdo precisará ser girado no sentido anti-horário. Consulte a foto abaixo.

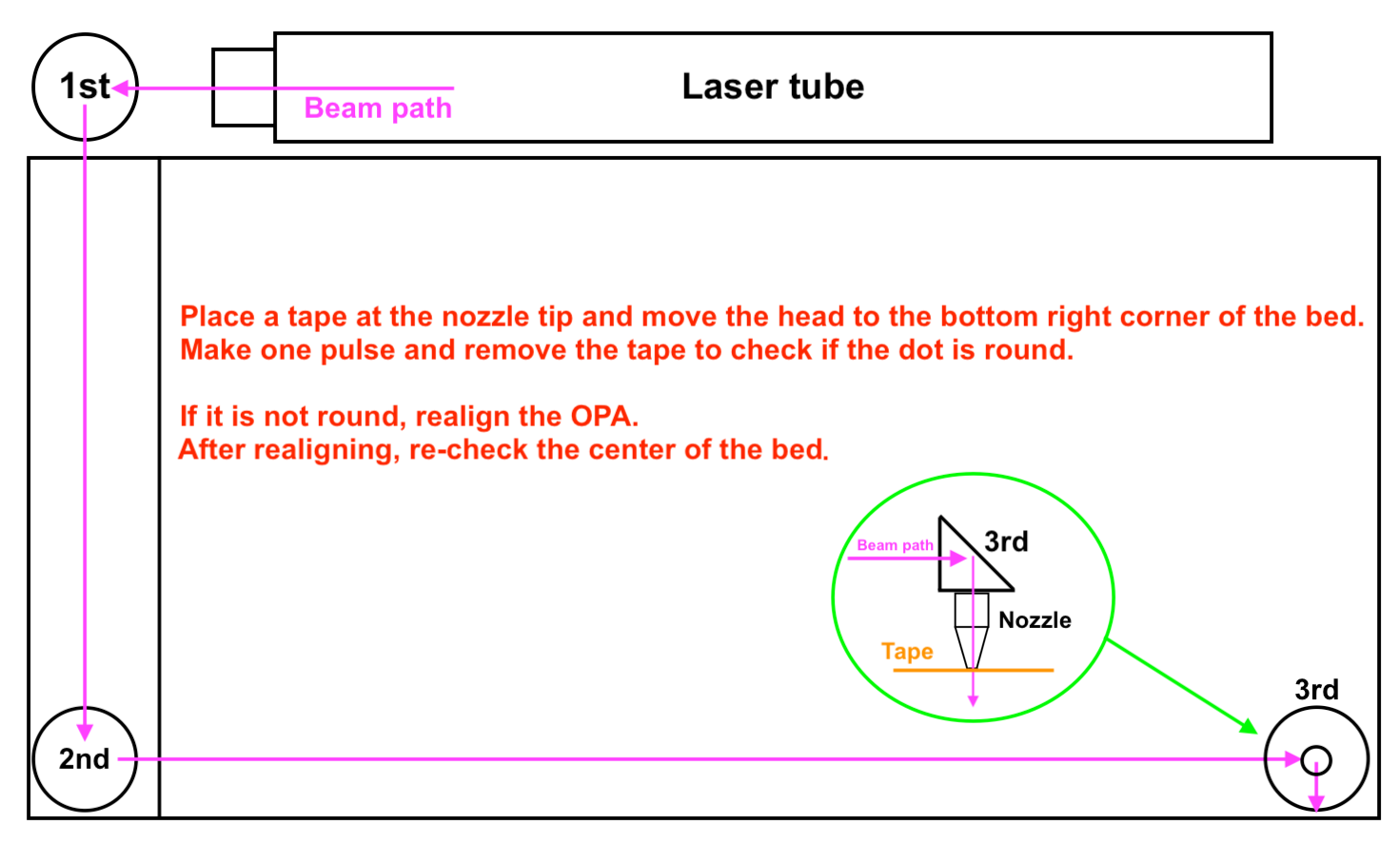

Esta etapa ensinará como alinhar o caminho vertical do 3º espelho até a mesa, ajustando os parafusos do 3º espelho. Existem três parafusos no 3º espelho, e girá-los no sentido horário ou anti-horário alterará o caminho vertical do feixe, o que significa que a posição do pequeno ponto na fita será alterada.
Demonstração - Ajuste do Caminho Óptico do Terceiro Espelho ao Centro da Mesa
Coloque uma nova fita adesiva dupla face de camada única na ponta do bocal.
Mova a cabeça do laser para o canto inferior direito da mesa.

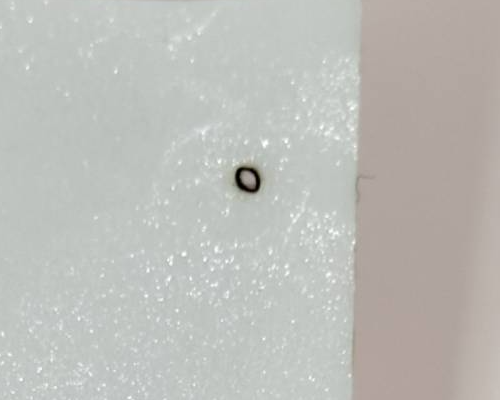

Feche a porta e faça 1 pulso para criar uma marca de queimadura na fita.
Remova a fita e determine qual(is) parafuso(s) você precisa ajustar de acordo com seu resultado na tabela abaixo.
Ajuste o parafuso.
Use uma nova fita ou a mesma fita em outra área e coloque-a na ponta do bocal.
Repita o passo nº 2 até que o ponto esteja arredondado e centralizado.
Verifique novamente o ponto central.
(O vídeo mostra uma operação real da equipe FLUX. É um vídeo longo e você pode alterar a velocidade, mas o conceito e o processo são fundamentais para você entender como ajustar. Por favor, ative as legendas.)
*Observação:

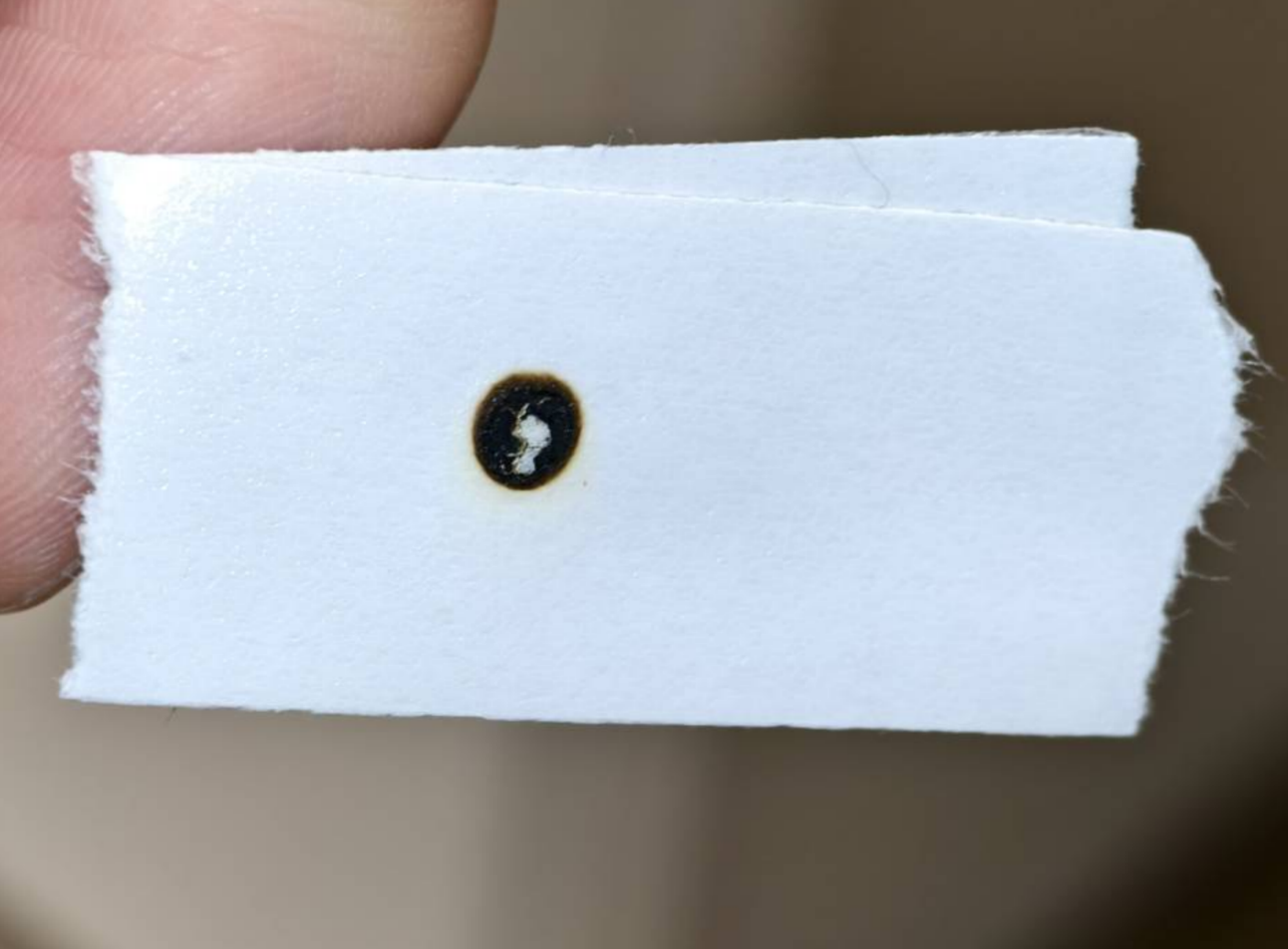

O ponto central e o ponto inferior direito devem estar arredondados ao mesmo tempo.
O ponto central deve estar centralizado, mas é aceitável que o ponto inferior direito não esteja centralizado.
Caso contrário, o caminho óptico será considerado desalinhado.
Determine a posição do seu ponto de laser, identifique o parafuso correspondente e sua direção de rotação. Veja a foto abaixo e encontre o número que corresponde à posição do seu ponto de laser:
Primeiro, você precisa conhecer toda a área na qual o ponto pode se mover. Na verdade, é a mesma área da ponta do bocal. A marca pressionada na fita indica a área.
Em seguida, encontre o número que corresponde à posição vertical do seu ponto:
Gráfico esquemático:
Para #1: O ponto vertical precisa se mover para a direita para ficar arredondado e centralizado. Quando estiver de frente para a máquina: O parafuso inferior direito precisará ser girado no sentido horário. Consulte a foto abaixo.
Para #2: O ponto vertical precisa se mover para baixo e para a direita para ficar arredondado e centralizado. Quando estiver de frente para a máquina: O parafuso inferior direito precisará ser girado no sentido horário para mover para a direita. O parafuso superior esquerdo precisará ser girado no sentido anti-horário para mover para baixo. Consulte a foto abaixo.
Para #3: O ponto vertical precisa se mover para baixo para ficar arredondado e centralizado. Quando estiver de frente para a máquina: O parafuso superior esquerdo precisará ser girado no sentido anti-horário para mover para baixo. Consulte a foto abaixo.
Para #4: O ponto vertical precisa se mover para baixo e para a esquerda para ficar arredondado e centralizado. Quando estiver de frente para a máquina: O parafuso inferior esquerdo precisará ser girado no sentido horário. Consulte a foto abaixo.
Para #5: O ponto vertical precisa ir para a esquerda para ficar redondo e centralizado. Quando estiver de frente para a máquina: O parafuso inferior direito precisará ser girado no sentido anti-horário.. Consulte a foto abaixo.
Para #6: O ponto vertical precisa subir para a esquerda para ficar redondo e centralizado. Quando estiver de frente para a máquina: O parafuso inferior direito precisará ser girado no sentido anti-horário para ir para a esquerda. O parafuso superior esquerdo precisará ser girado no sentido horário para subir. Consulte a foto abaixo.
Para #7: O ponto vertical precisa subir para ficar redondo e centralizado. Quando estiver de frente para a máquina: O parafuso superior esquerdo precisará ser girado no sentido horário para subir. Consulte a foto abaixo.
Para #8: O ponto vertical precisa subir para a direita para ficar redondo e centralizado. Quando estiver de frente para a máquina: O parafuso inferior esquerdo precisará ser girado no sentido anti-horário. Consulte a foto abaixo.
*Observação:
O ponto central e o ponto inferior direito devem estar arredondados ao mesmo tempo.
O ponto central deve estar centralizado, mas é aceitável que o ponto inferior direito não esteja centralizado.
Caso contrário, o caminho óptico será considerado desalinhado.
Determine seu resultado e a próxima ação a tomar:
Os pontos inferior direito e central estão bons >> Etapa 10
