5-14 Ajuste de Nivelamento do Eixo X

Descrição:

Se o nivelamento do eixo X não estiver suficientemente horizontal, a chave de fim de curso pode não ser acionada pelo cabeçote do laser, resultando em um problema de homing. Isso também pode afetar os resultados de gravação e corte.

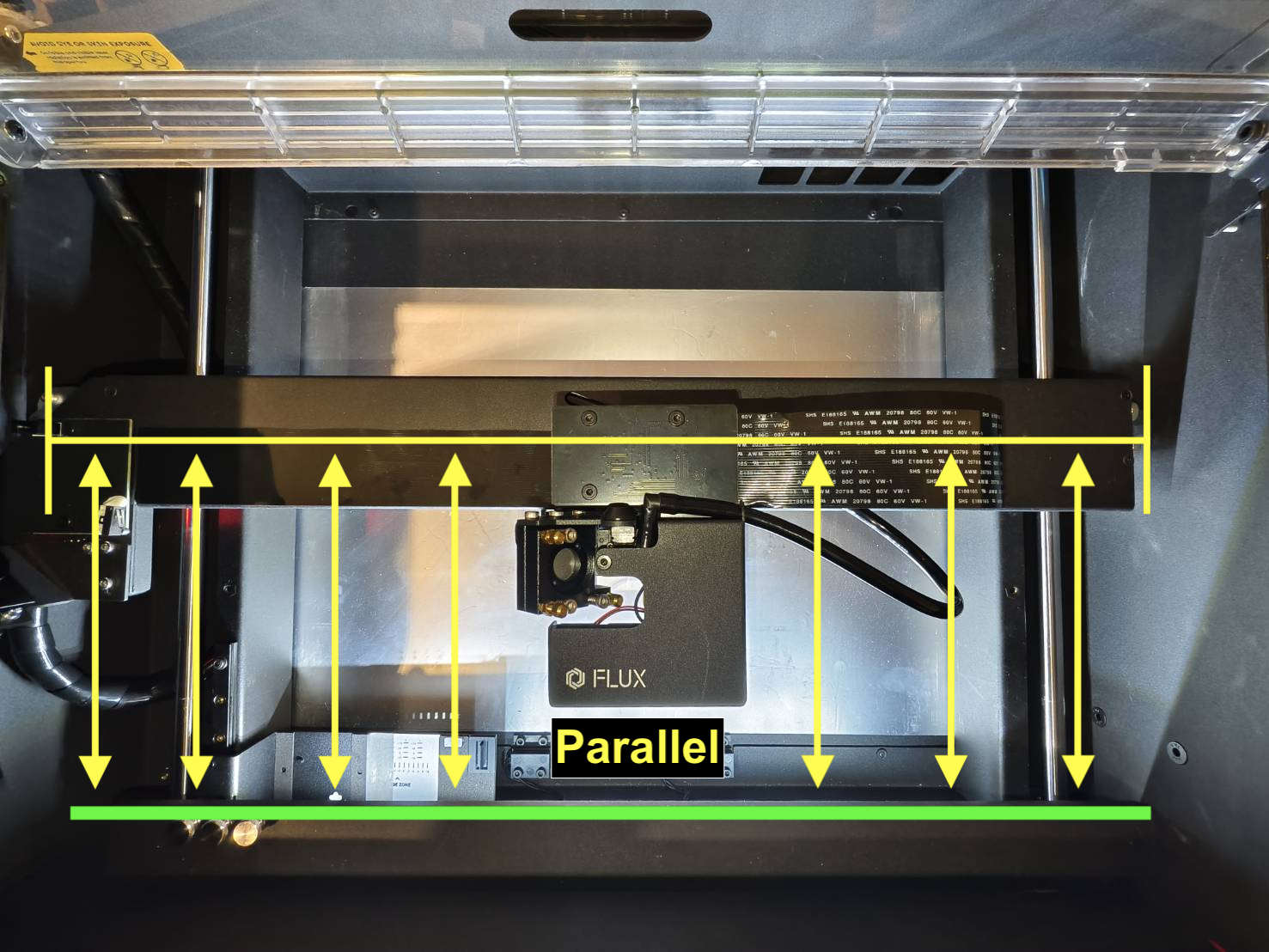

O eixo X deve estar paralelo à parte de chapa metálica na frente da máquina.

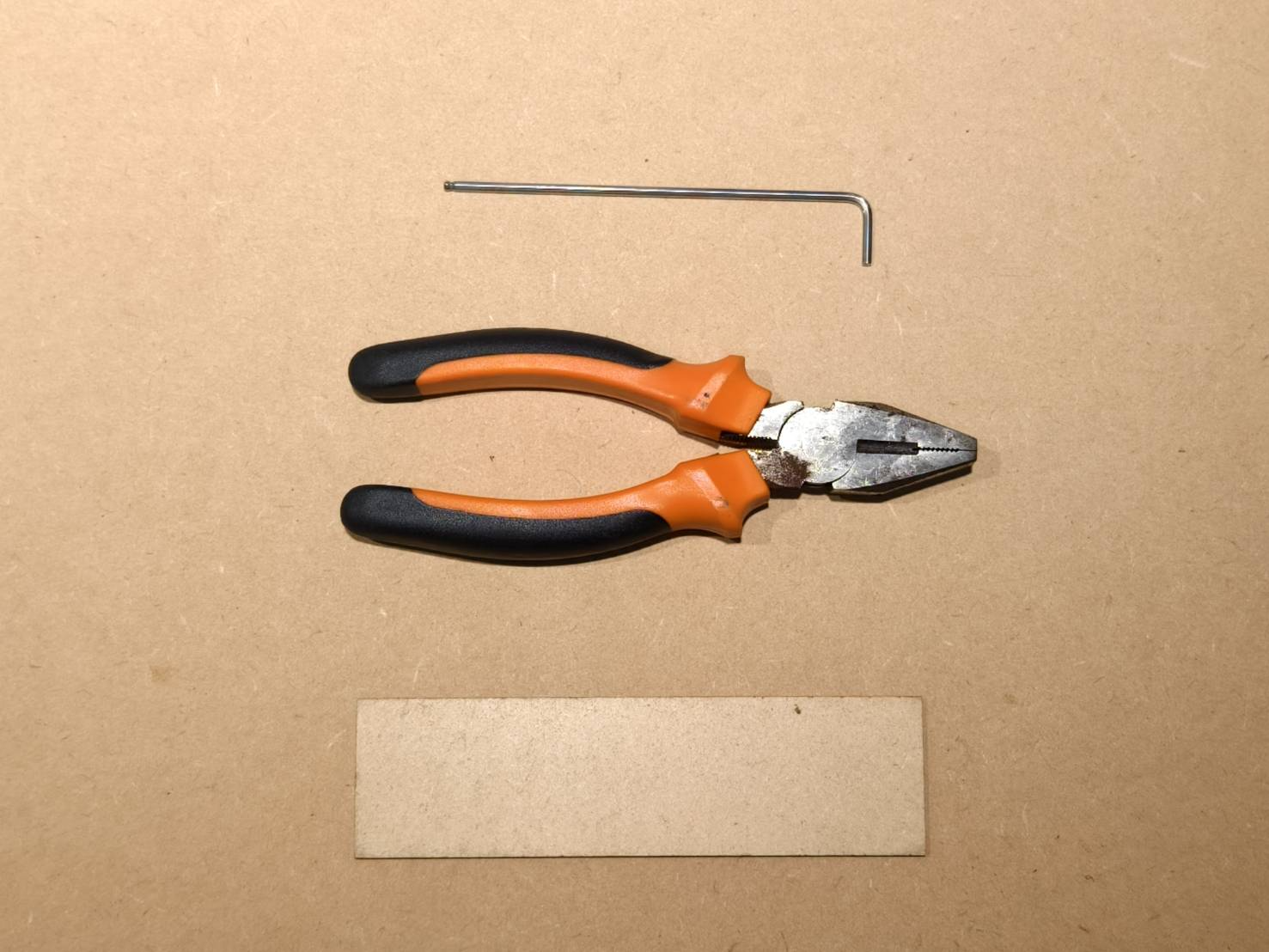

Ferramenta:

• Chave Allen de 2mm
• Um alicate
• Um pedaço de madeira ou acrílico (5cm x 10cm)

Passo 1

Verifique o nivelamento com um pedaço de madeira ou acrílico.

Passo 2

• Localize o acoplador e seus quatro parafusos de trava.

Passo 3

• Solte os quatro parafusos do acoplador.
  Use o alicate para aplicar mais torque se os parafusos estiverem muito apertados. É normal ouvir um estalo quando o parafuso se soltar.

Passo 4

• O pórtico do eixo X agora está solto. Esta também é a forma como ajustamos o nivelamento.

• Ajuste o pórtico do eixo X conforme mostrado no vídeo abaixo.

Passo 5

Após o ajuste, aperte os parafusos do acoplador.

Passo 6

• Após isso, verifique se o pórtico está instável (Verifique se o acoplador está bem fixado).


• Verificação final do nivelamento.
