5-11 Sem Saída de Feixe de Laser / O Laser Não Dispara / Sem Pulso de Laser

Descrição

Passo 1

Por favor, assista ao vídeo abaixo e determine se o sintoma é semelhante ao da sua máquina.
(Se não houver saída de laser quando a máquina estiver funcionando e fazendo um som alto de estalo,
isso indica que o tubo está quebrado.)

Determine seu resultado e a próxima ação a tomar:

Etapa 1.1

Verifique se sua aplicação é semelhante às descrições a seguir.

Sem saída de laser em taxas de potência baixas, em torno de 10% ou abaixo.	A saída de laser é muito forte em taxas de potência baixas. (O resultado da gravação fica muito escuro ou se torna um corte, etc.)

Determine seu resultado e a próxima ação a tomar:

Etapa 1.2

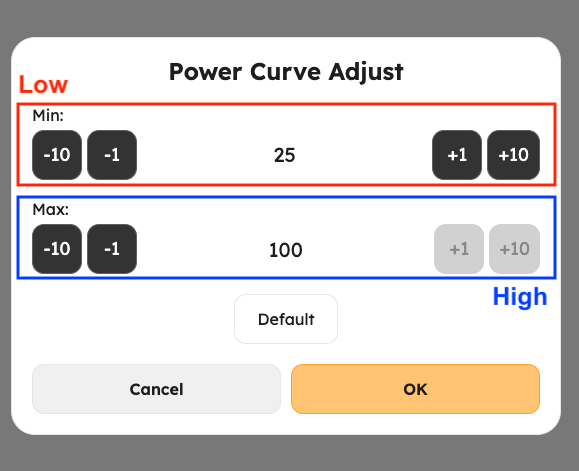

• Consulte o link abaixo para ajustar a curva de potência.
  [Ajuste da Curva de Potência (beamo II)]


• Após o ajuste, tente novamente para verificar se o problema foi resolvido.


Determine seu resultado e a próxima ação a tomar:

Etapa 2

• Abra o arquivo de exemplo da sonda de foco.
  Duplique as configurações de taxa de potência, inicie a tarefa e verifique se o laser emite o feixe.
  (Por exemplo, se sua taxa de potência era originalmente 20%, aumente para 40% e inicie a tarefa.)

• Execute a tarefa e verifique se o laser emite o feixe.



Determine seu resultado e a próxima ação a tomar:

Etapa 3

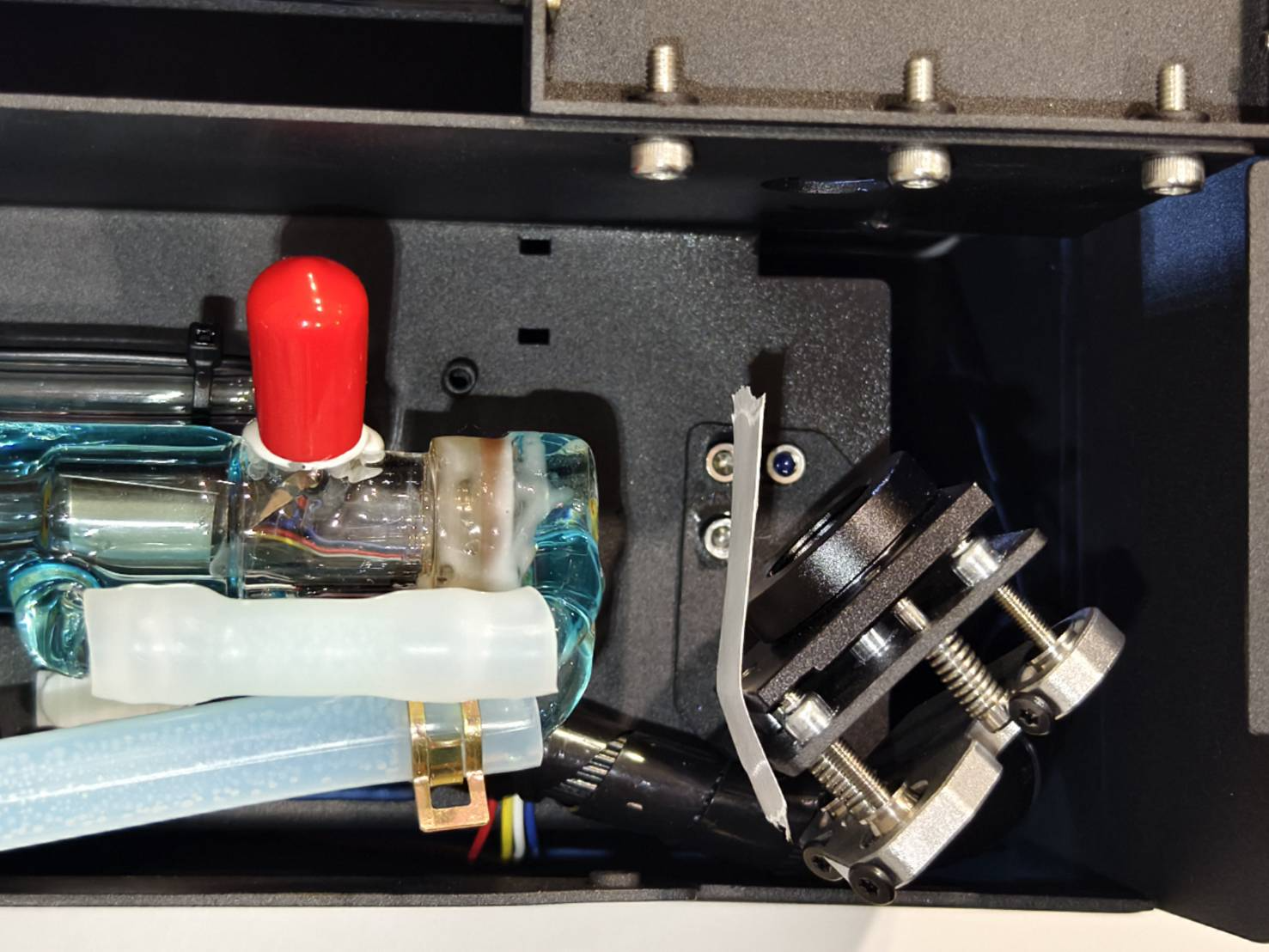

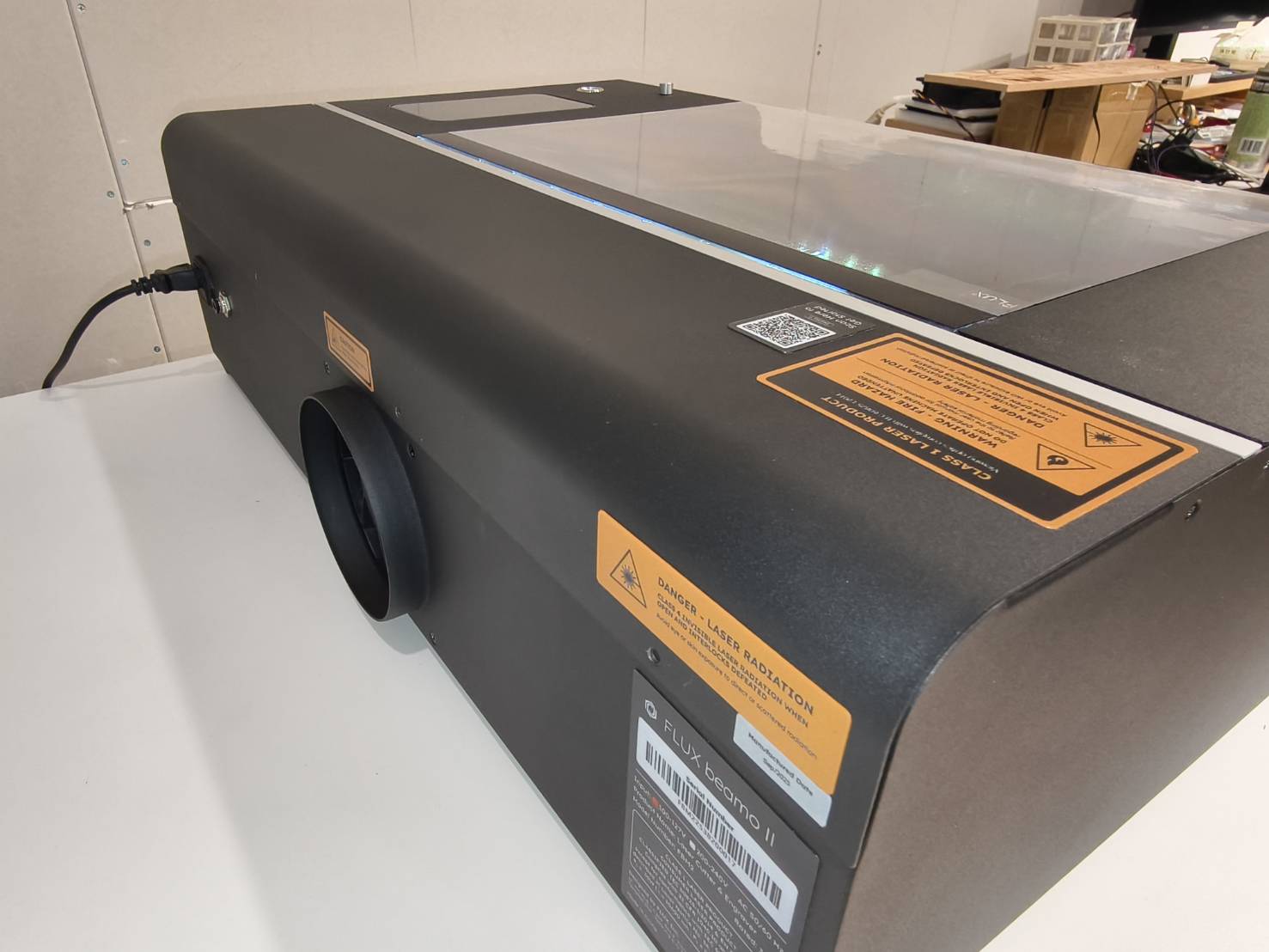

• Remova a tampa traseira de metal para localizar o primeiro espelho.

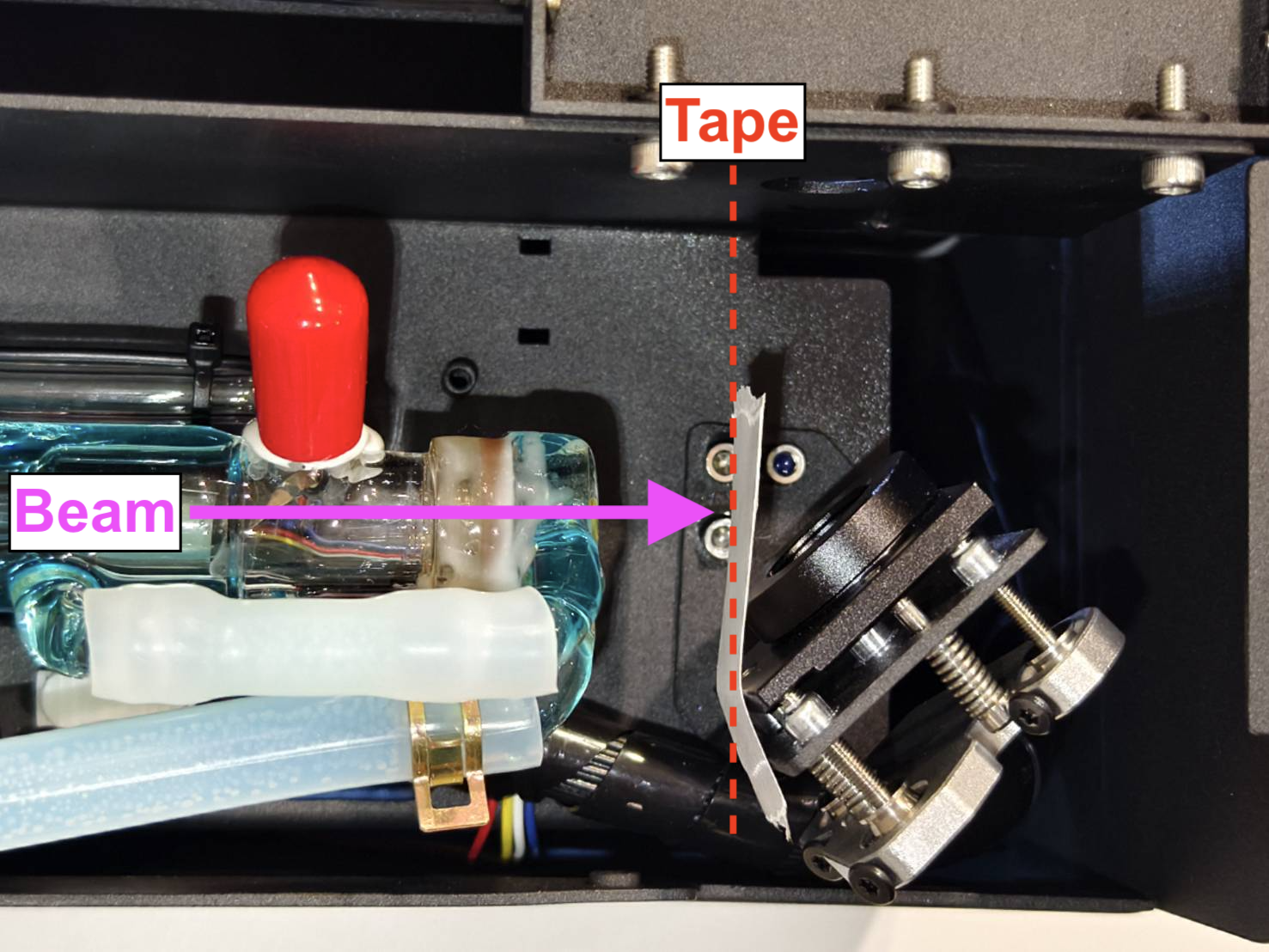

• Posicione a fita no 1º espelho em um ângulo de 90 graus em relação ao feixe.

• Recoloque a tampa traseira e execute 5 pulsos.
  (Você não precisa apertar os parafusos, desde que consiga executar um pulso.)

Exemplos de Resultado na Fita
Bom Exemplo - Redondo e Intenso	Mau Exemplo - Fraco, Oco ou Irregular

Determine seu resultado e a próxima ação a tomar:

Etapa 3.1

Etapa 3.2

• Recoloque a tampa traseira.
  (Você pode apertar apenas um ou dois parafusos da tampa traseira, desde que o ícone da tampa traseira esteja fechado.)


• Execute o arquivo de exemplo no Beam Studio e verifique se o laser emite saída.


Determine seu resultado e a próxima ação a tomar:

Etapa 4

• Desligue a máquina.
  Remova a tampa frontal metálica. (Parafuso torx T8 * 10 unid.)

• Desconecte o cabo de controle do laser. (Máquina desligada.)
  (Consulte o diagrama se sua máquina tiver uma configuração diferente das fotos abaixo.)
• Localize o botão de disparo forçado do laser na fonte de alimentação do laser.

• Feche a tampa traseira. Ligue a máquina e pressione rapidamente o botão 1 vez por 0,5-1 segundo e verifique se a fita no primeiro espelho apresenta alguma marca.

Determine seu resultado e a próxima ação a tomar:

Etapa 5

• Aumente a taxa de potência para 150% no modo de controle.


• Faça 5 pulsos para verificar se a marca de queimadura fica mais forte.
  (Use uma nova fita de 2 camadas se a atual já tiver uma marca.)
  (Consulte o exemplos para determinar o resultado da fita.)

Determine seu resultado e a próxima ação a tomar:

Contate o Suporte ao Cliente

Siga as instruções no link abaixo para relatar corretamente um problema ao seu revendedor local ou ao suporte da FLUX. [Contatar o Atendimento ao Cliente]

*As informações coletadas, como fotos ou vídeos que mostram o problema da sua máquina neste artigo, serão necessárias para compartilhar com o revendedor ou o Suporte da FLUX.

#FIM
