4-16 Calibração Avançada da Câmera

⚠︎ Antes de começar, certifique-se de que o Beam Studio e o firmware do beamo II estejam atualizados para as versões mais recentes.

Descrição

Este artigo orienta você no procedimento de Calibração Avançada da Câmera.


Quando Você Precisa Calibrar o Módulo da Câmera

• Após o sistema ter sido reinstalado.
• Se o módulo da câmera tiver sido substituído ou reposicionado.
• Se a pré-visualização capturada pela câmera aparecer distorcida ou anormal.

Etapa 1 – Verificar as Versões do Software e Firmware

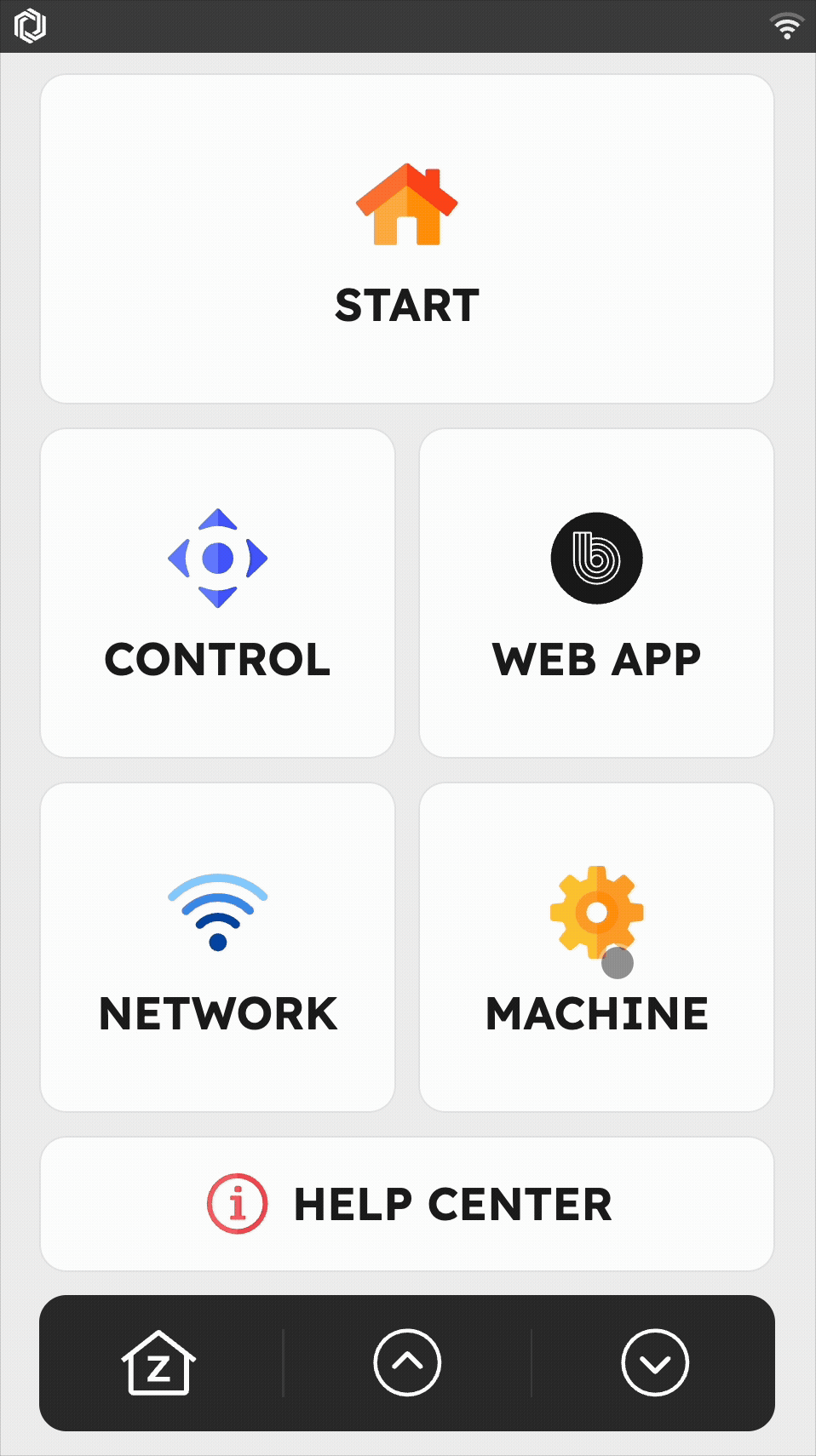

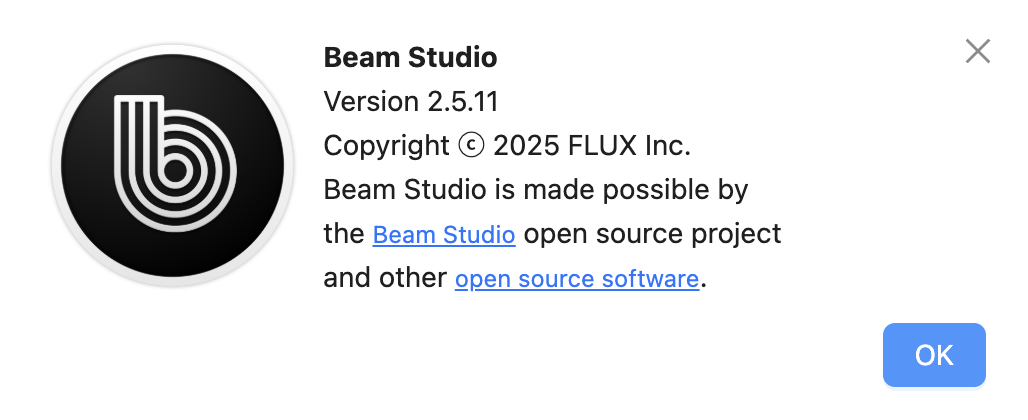

Versão necessária do Beam Studio: 2.5.11 ou posterior

Versão necessária do firmware: 6.1.6 ou posterior

Etapa 2 – Iniciar a Calibração Avançada da Câmera

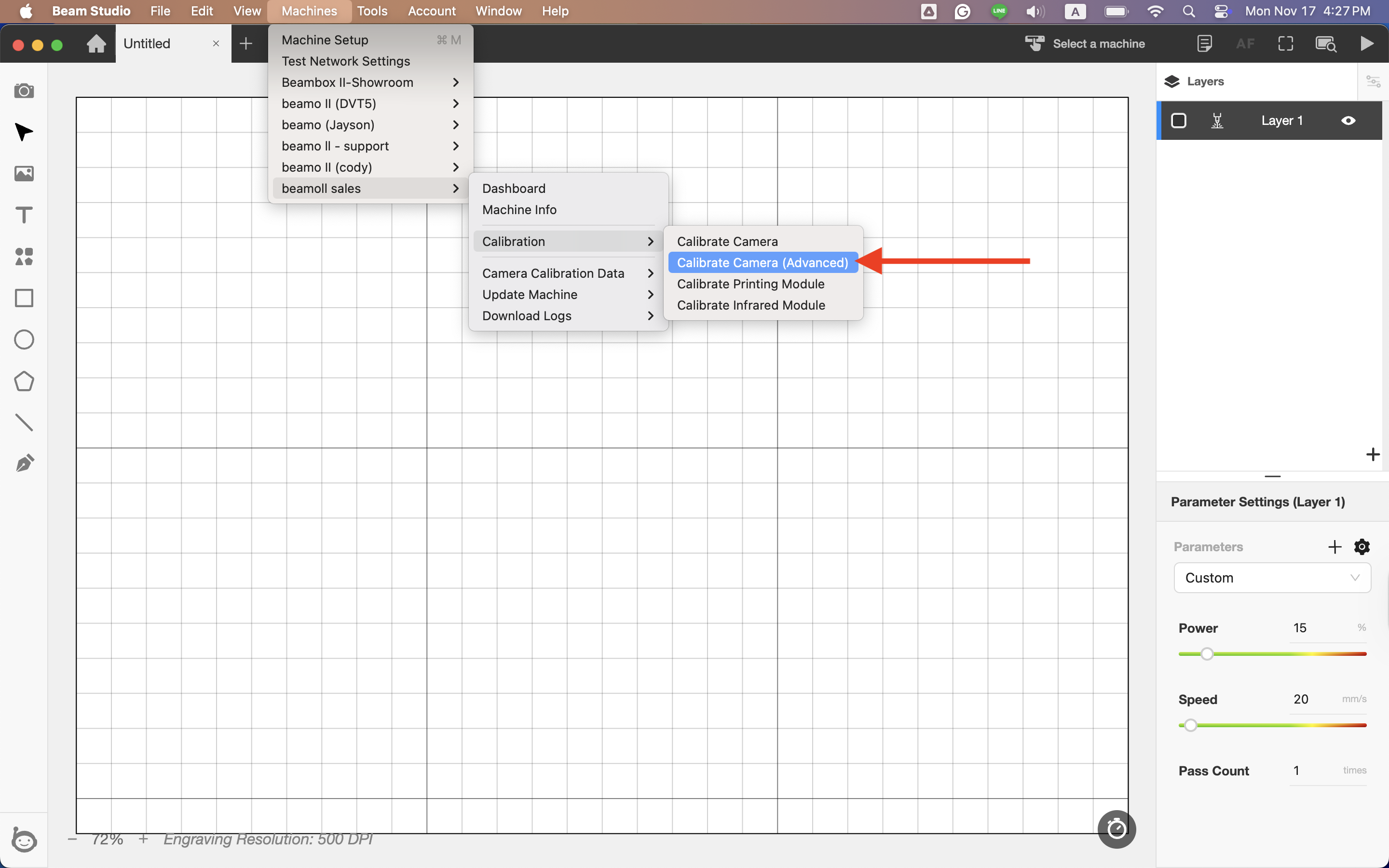

Na barra de ferramentas superior, navegue até:
Máquina → [Nome da Sua Máquina] → Calibração → Calibração da Câmera (Avançada)

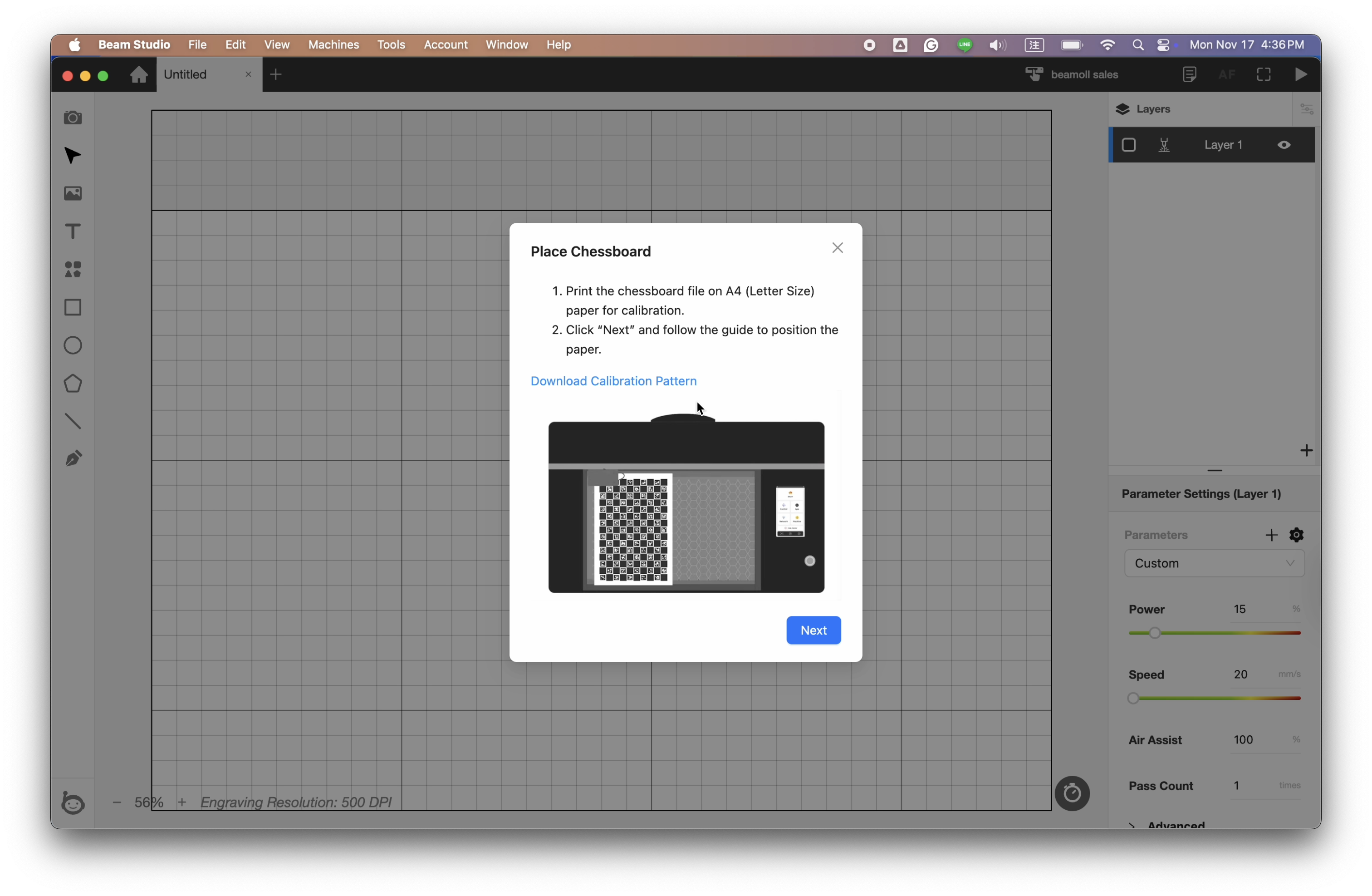

Etapa 3 – Preparar a Folha com Padrão Xadrez

Materiais necessários:
Uma folha de papel branco A4

Imprima o padrão de calibração:

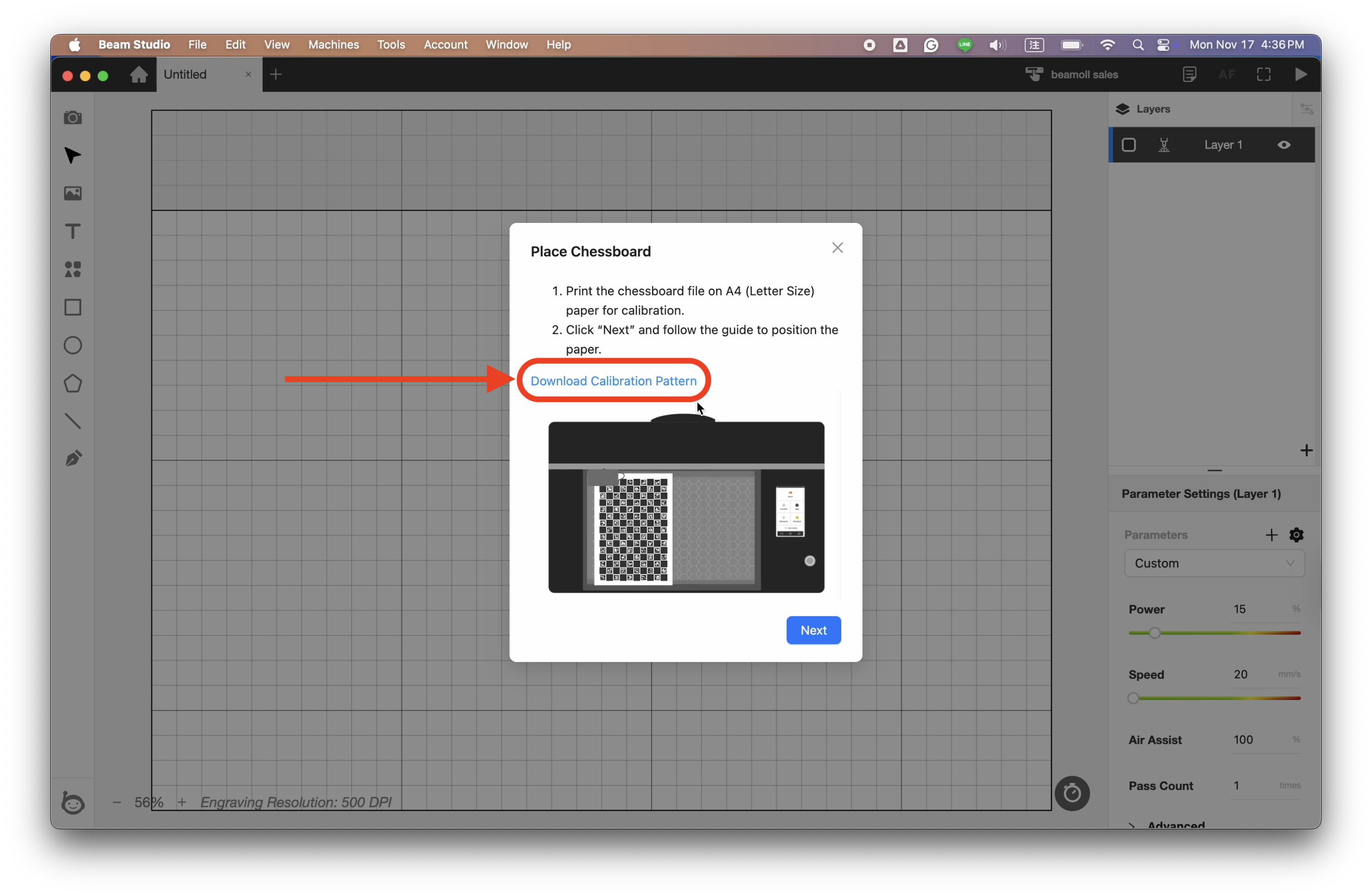

Baixe o padrão de calibração e imprima em papel A4.

Etapa 4 – Posicionar o Tabuleiro de Xadrez

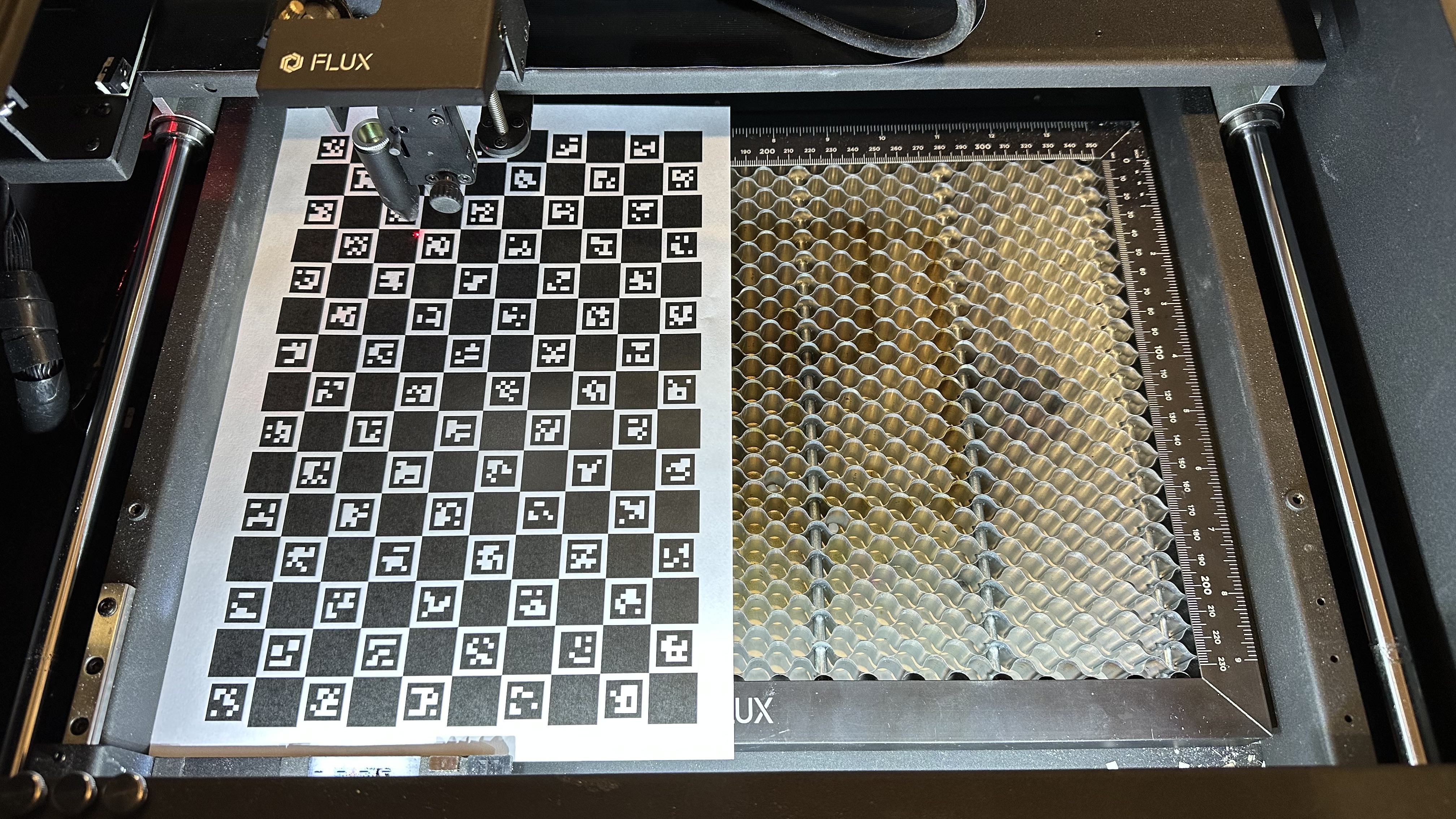

4-1 Coloque o tabuleiro de xadrez impresso verticalmente no lado esquerdo da área de trabalho.

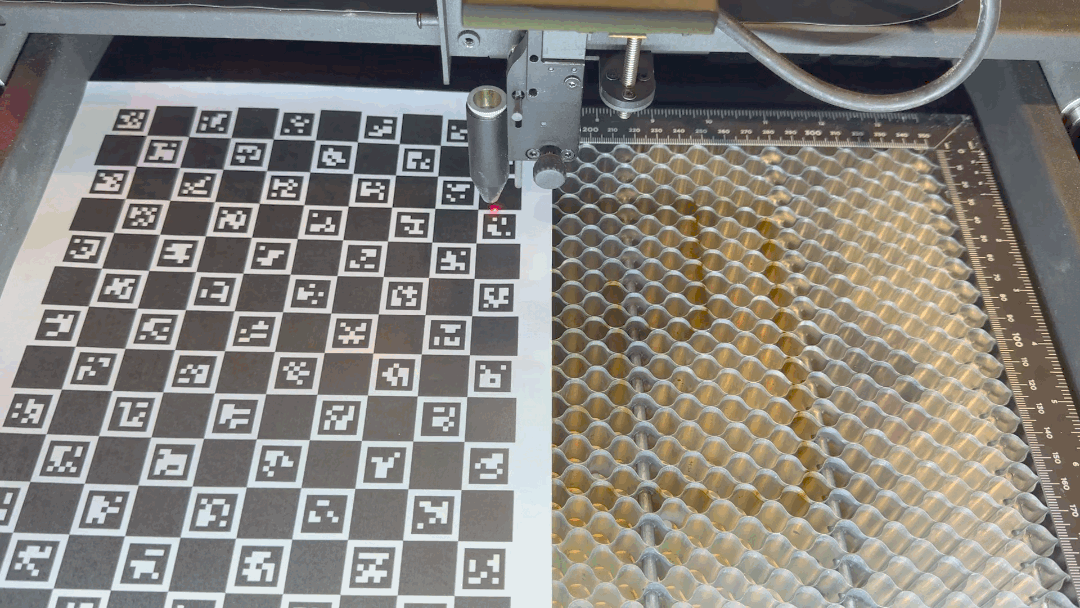

4-2 Mova o cabeçote do laser sobre o padrão de calibração, abaixe a sonda para realizar o foco e clique em "Avançar".

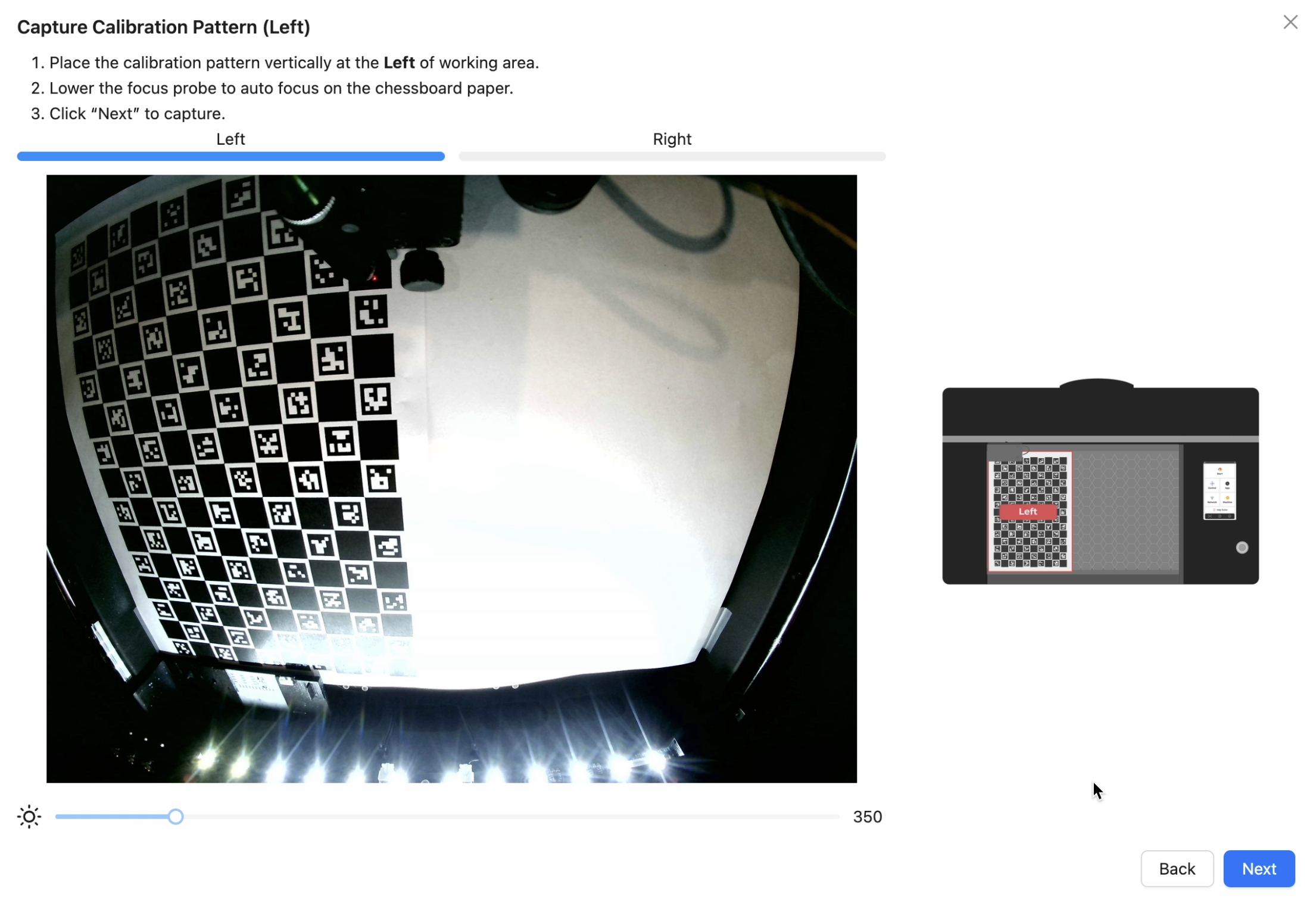

Etapa 5 – Capturar o Padrão de Calibração (Esquerdo)

Certifique-se de que o padrão esteja completamente visível na pré-visualização e clique em "Avançar".

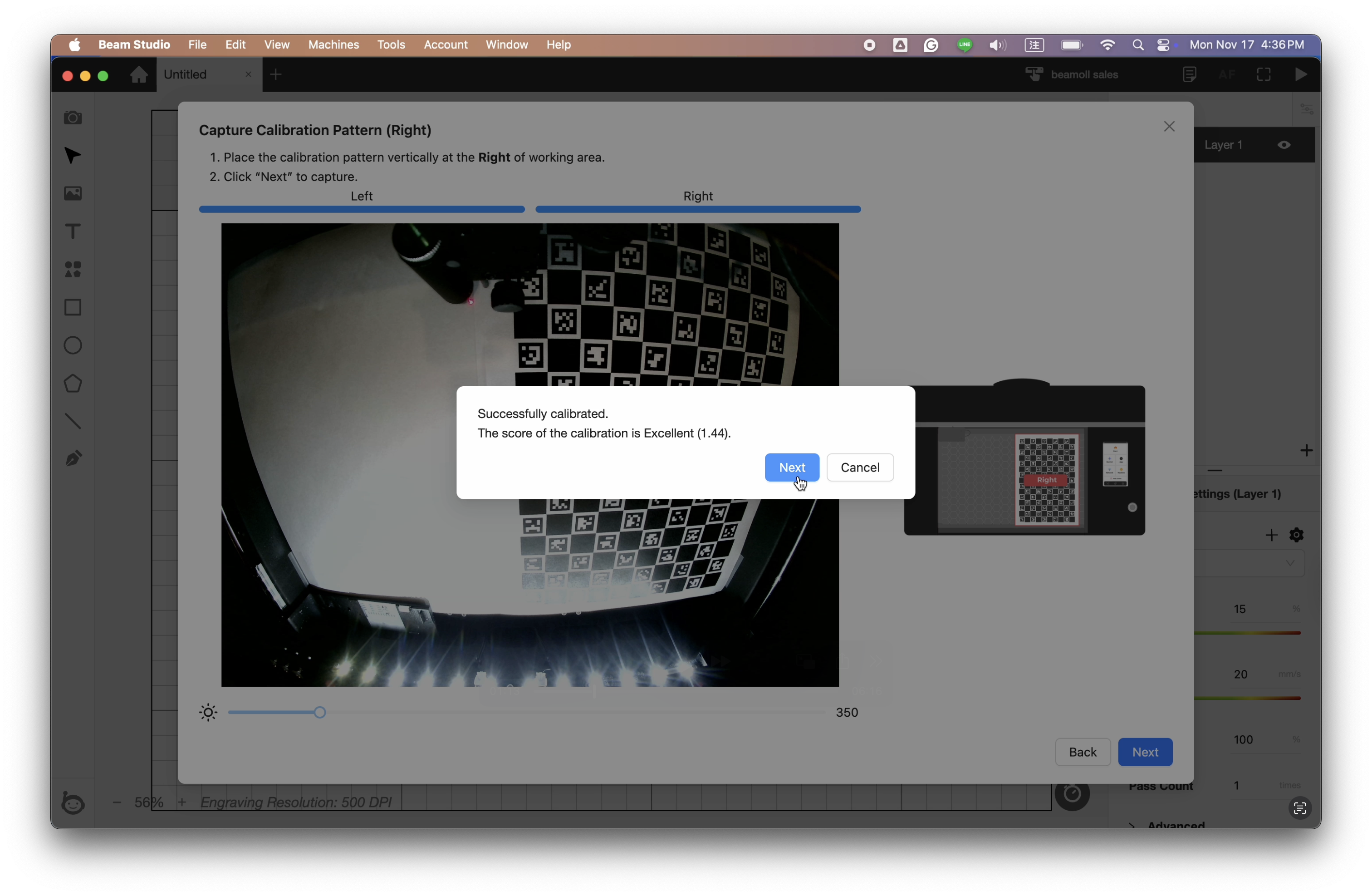

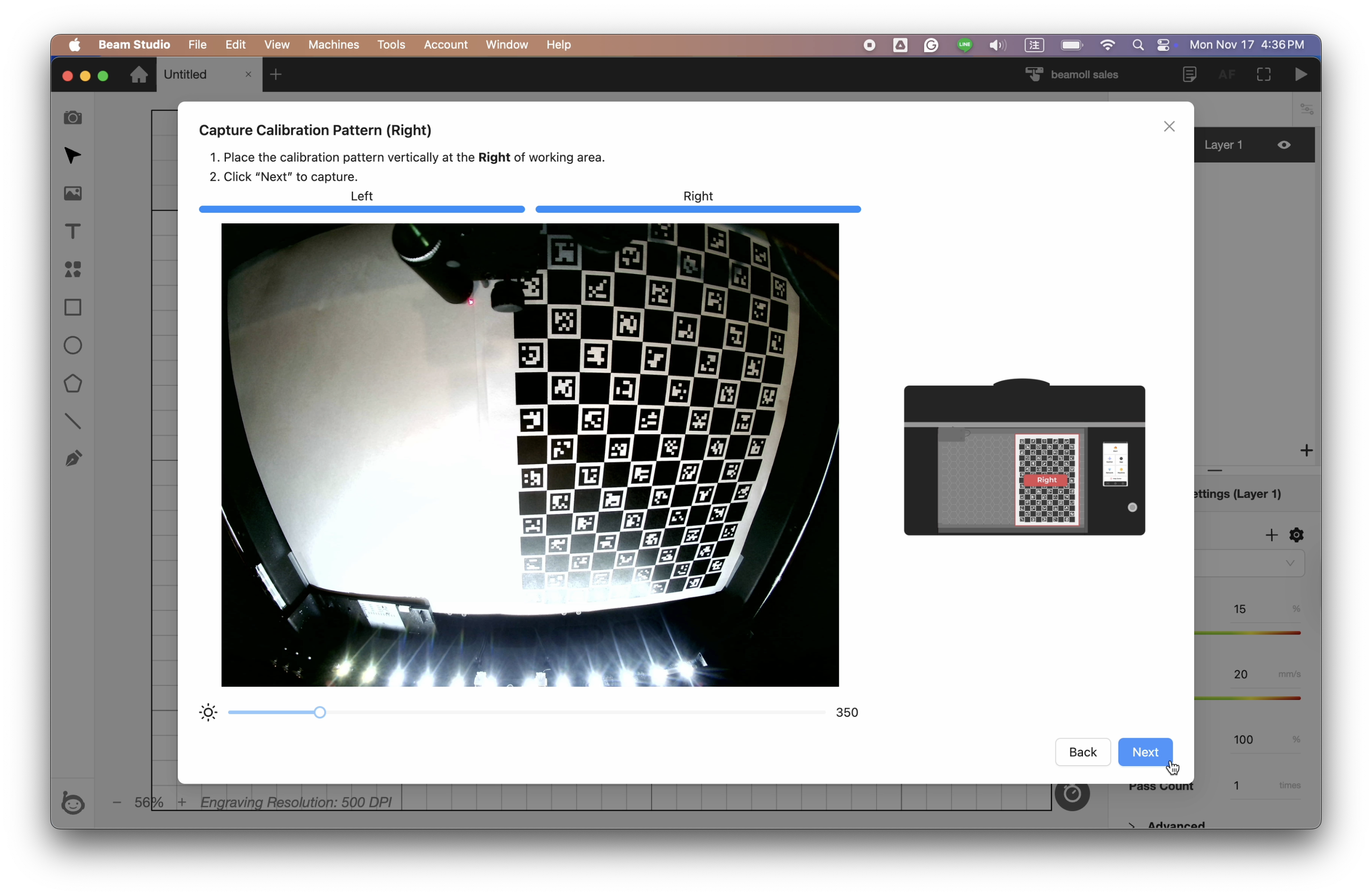

Etapa 6 – Capturar o Padrão de Calibração (Direito)

Posicione o padrão de calibração verticalmente no lado direito da área de trabalho.
Quando estiver totalmente visível na pré-visualização, clique em "Avançar".Quando a pontuação de calibração mostrar Excelente, prossiga clicando em "Avançar".
Se uma pontuação anormal aparecer, tire a foto novamente até obter um resultado válido.

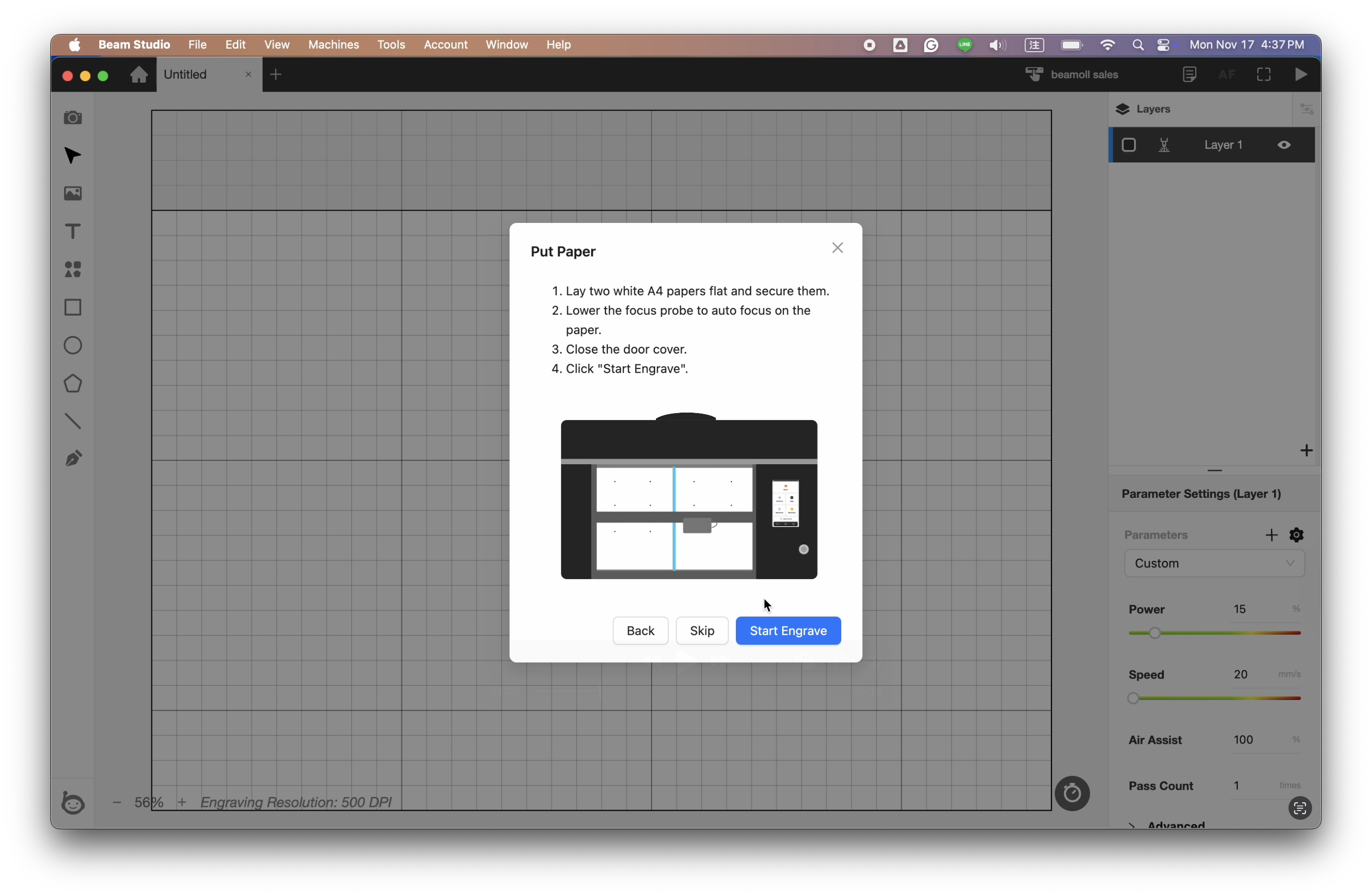

Etapa 7 – Gravar as Marcas de Calibração

7-1 Prepare duas folhas de papel A4 e una-as com fita adesiva para formar uma superfície de aproximadamente 19–28 cm de altura e 31–40 cm de largura, ou utilize uma placa de madeira de cor clara com tamanho similar.

7-2 Coloque a folha preparada dentro da máquina e fixe os quatro cantos com fita crepe.

7-3 Clique para iniciar a gravação das marcas de calibração.

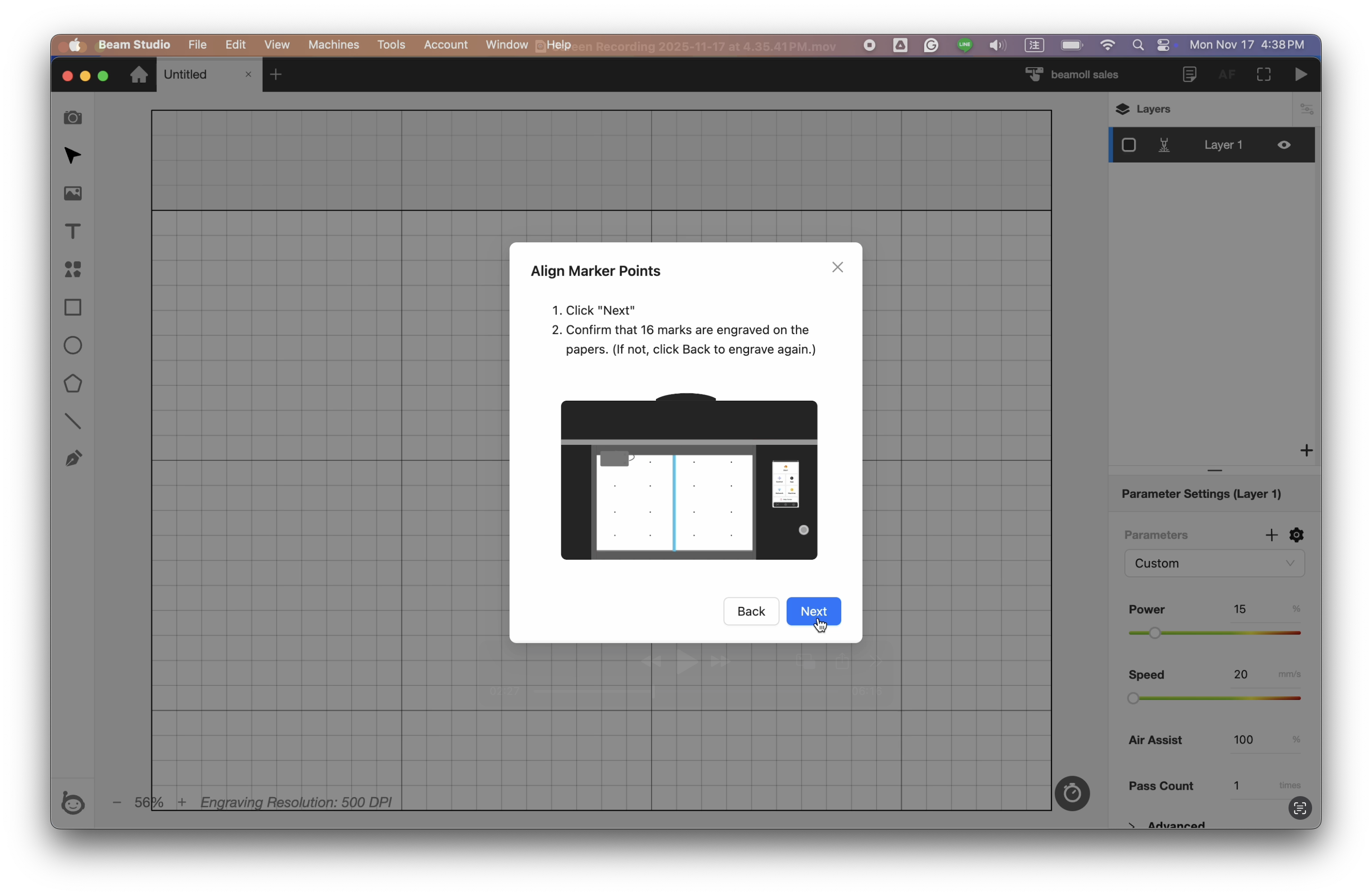

7-4 Após confirmar que todos os 16 pontos foram gravados, clique em "Avançar".

Etapa 8 – Alinhar os Pontos de Marcação

Aumente o zoom, diminua o zoom ou ajuste a exposição conforme necessário para alinhar cuidadosamente os marcadores vermelhos de modo que se sobreponham precisamente aos pontos gravados.
