Treinamento LSO do FLUX beamo II

Introdução

A operação segura do seu FLUX beamo II requer um Oficial de Segurança a Laser (LSO) treinado. A FLUX consultou especialistas em laser para desenvolver estes Materiais de Treinamento LSO do FLUX beamo II para ajudá-lo a cumprir suas responsabilidades como LSO e garantir que você opere seu FLUX beamo II com segurança.



O primeiro documento, o treinamento LSO do FLUX beamo II, possui três partes:

• A primeira seção, "Operação Segura do FLUX beamo II", descreve os procedimentos para garantir uma operação segura.
• A segunda seção, "Responsabilidades do Oficial de Segurança a Laser", descreve seu papel como Oficial de Segurança a Laser do seu FLUX beamo II.
• A terceira seção, "Sobre Lasers e Segurança a Laser", descreve informações gerais sobre lasers e segurança a laser, bem como regulamentações pertinentes a lasers.

O segundo documento, "Programa de Segurança a Laser do FLUX beamo II", é um documento de programa de segurança a laser que você, como LSO do seu FLUX beamo II, pode adotar.

O terceiro documento, "Procedimento Operacional Padrão do Laser FLUX beamo II", é um documento de POP que você pode adotar como parte do Programa de Segurança a Laser do FLUX beamo II.

O quarto documento, "Placa de Advertência", é uma placa que você pode optar por usar como medida de conformidade descrita no POP, caso decida não operar seu FLUX beamo II em condições Classee 1.



Operação Segura do FLUX beamo II:

Condições Classee 1

Seu FLUX beamo II é um laser Classee 4. No entanto, certas precauções de segurança podem criar "condições Classee 1" ao redor do laser. Condições Classee 1 significam que as condições são incapazes de produzir níveis de radiação prejudiciais durante a operação normal.

Isso significa que, se você optar por usar a Base de Extensão do beamo II na Montagem Sem Passagem conforme descrito abaixo, proteções adicionais como óculos de segurança, placas e luzes de advertência não são necessárias.

No entanto, mesmo com condições Classee 1, toda pessoa que usar o FLUX beamo II deve ler e seguir o manual do usuário e todas as instruções no Aplicativo FLUX.

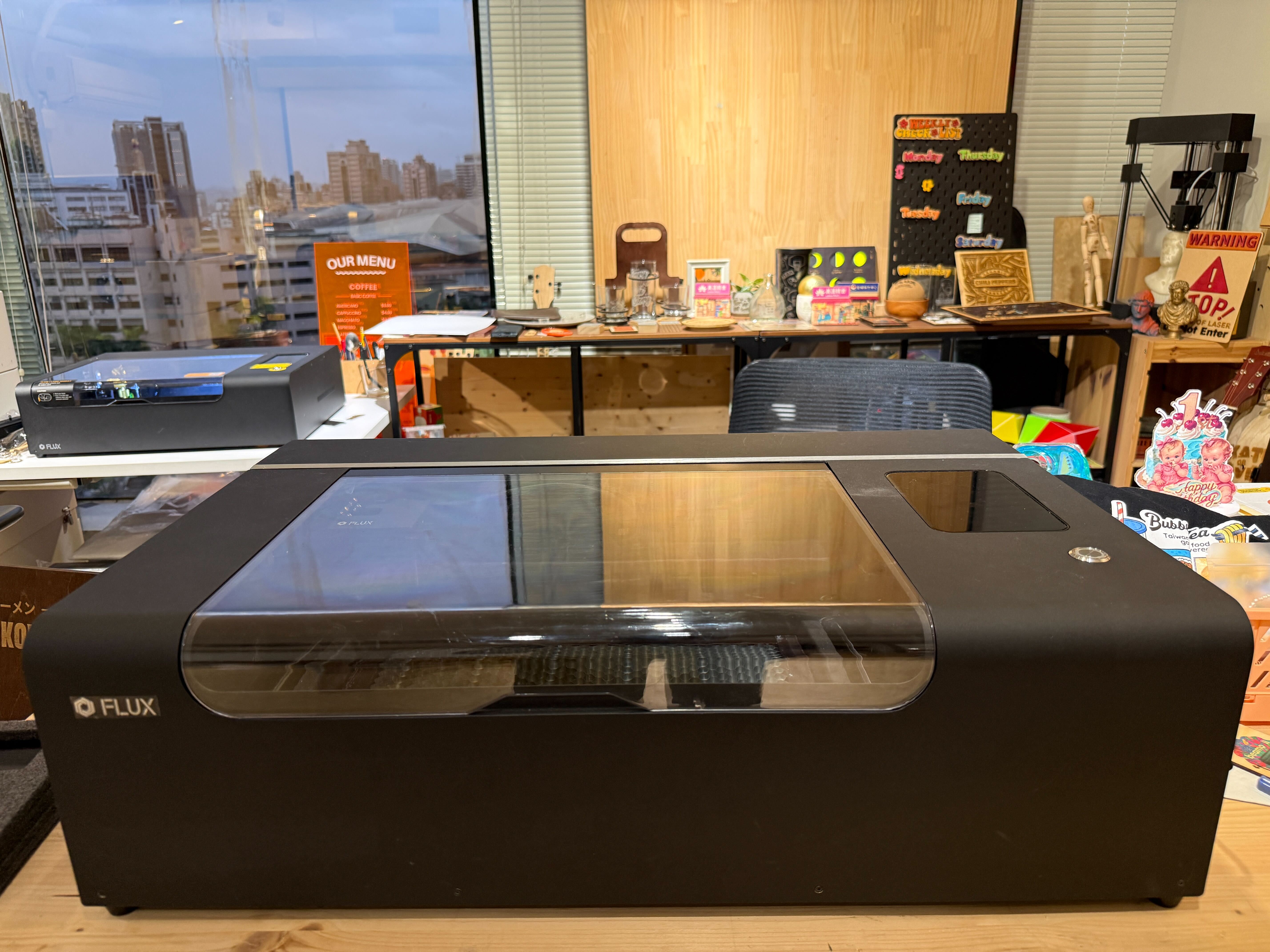

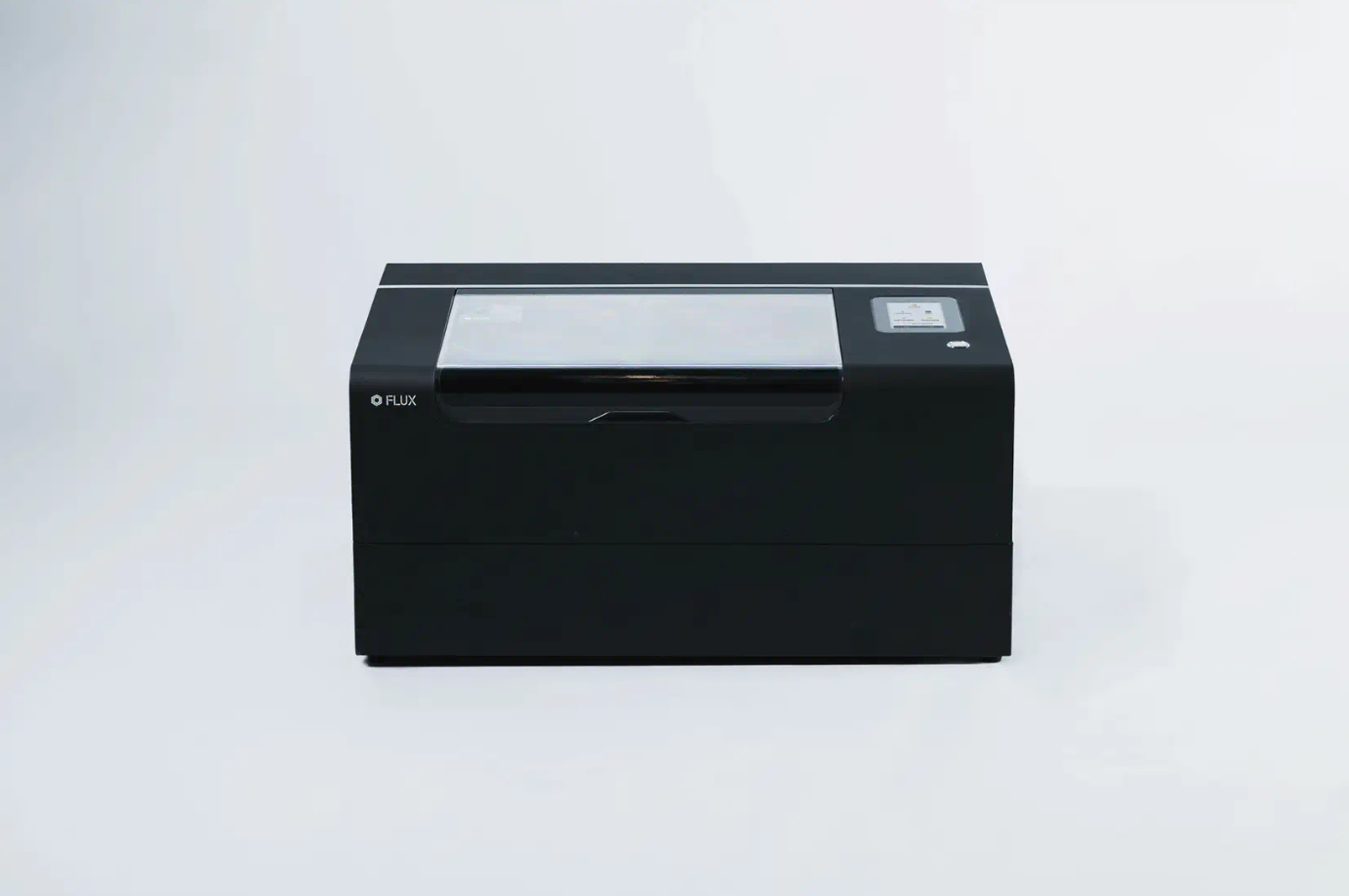

Montagem Sem Passagem da Base de Extensão do beamo II

A Montagem Sem Passagem da Base de Extensão do beamo II estará disponível para o seu FLUX beamo II.

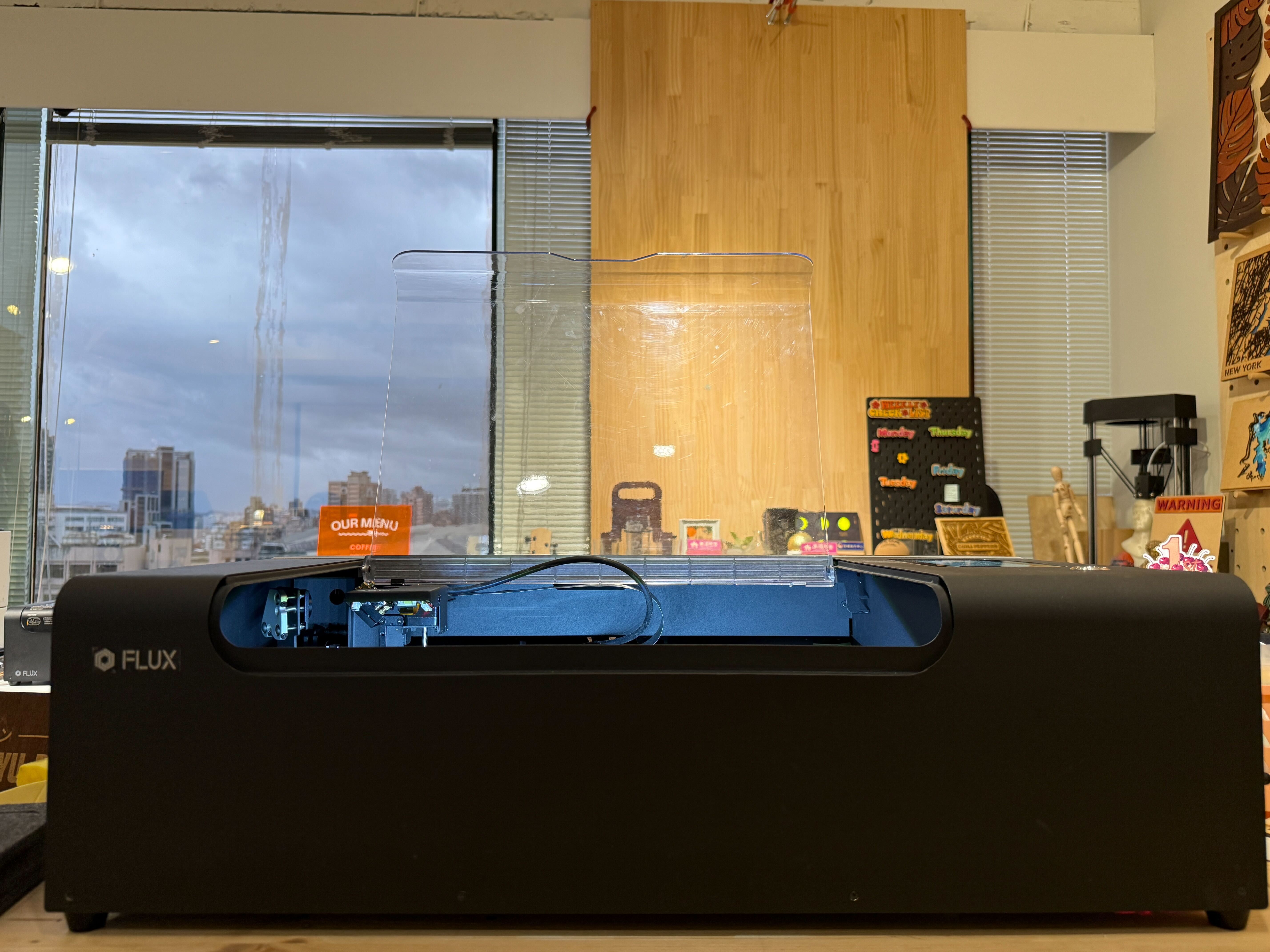

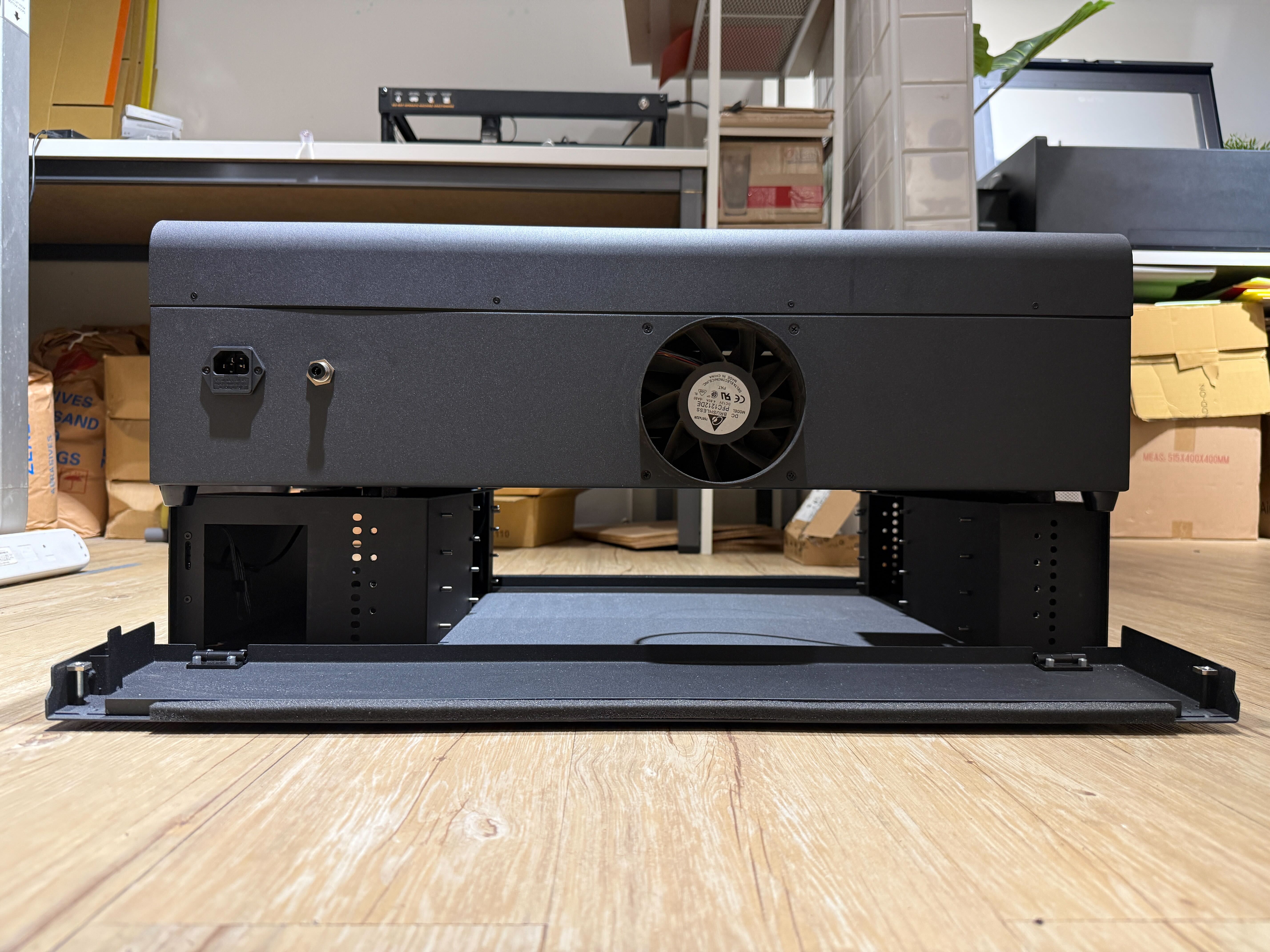

Na Montagem Sem Passagem, as tampas frontal e traseira da base serão instaladas e servirão como bloqueadores de feixe para as aberturas de passagem.

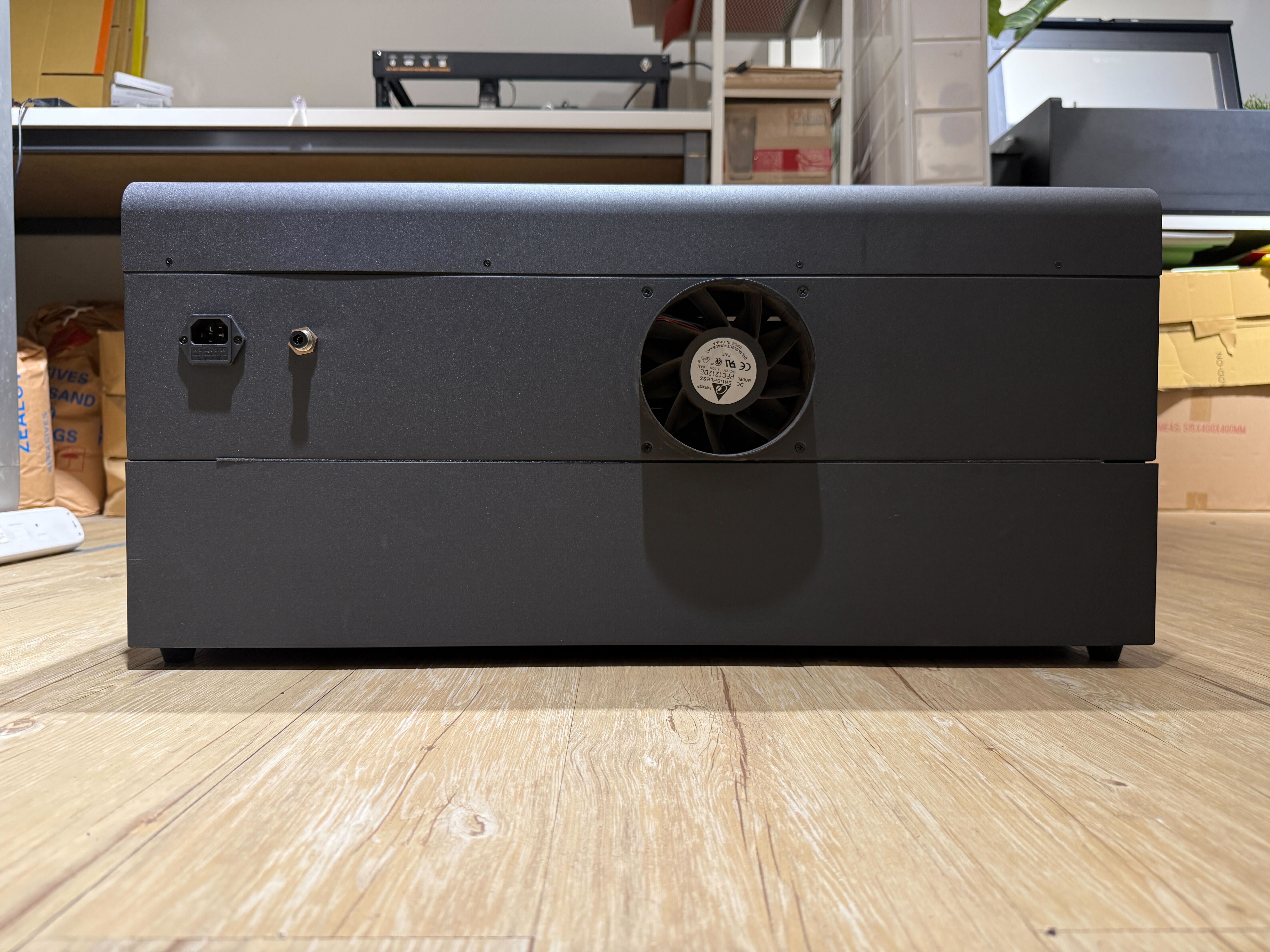

Quando a função de passagem do FLUX beamo II não estiver em uso, estas podem ser fechadas com as tampas frontal e traseira. Veja as fotos abaixo.

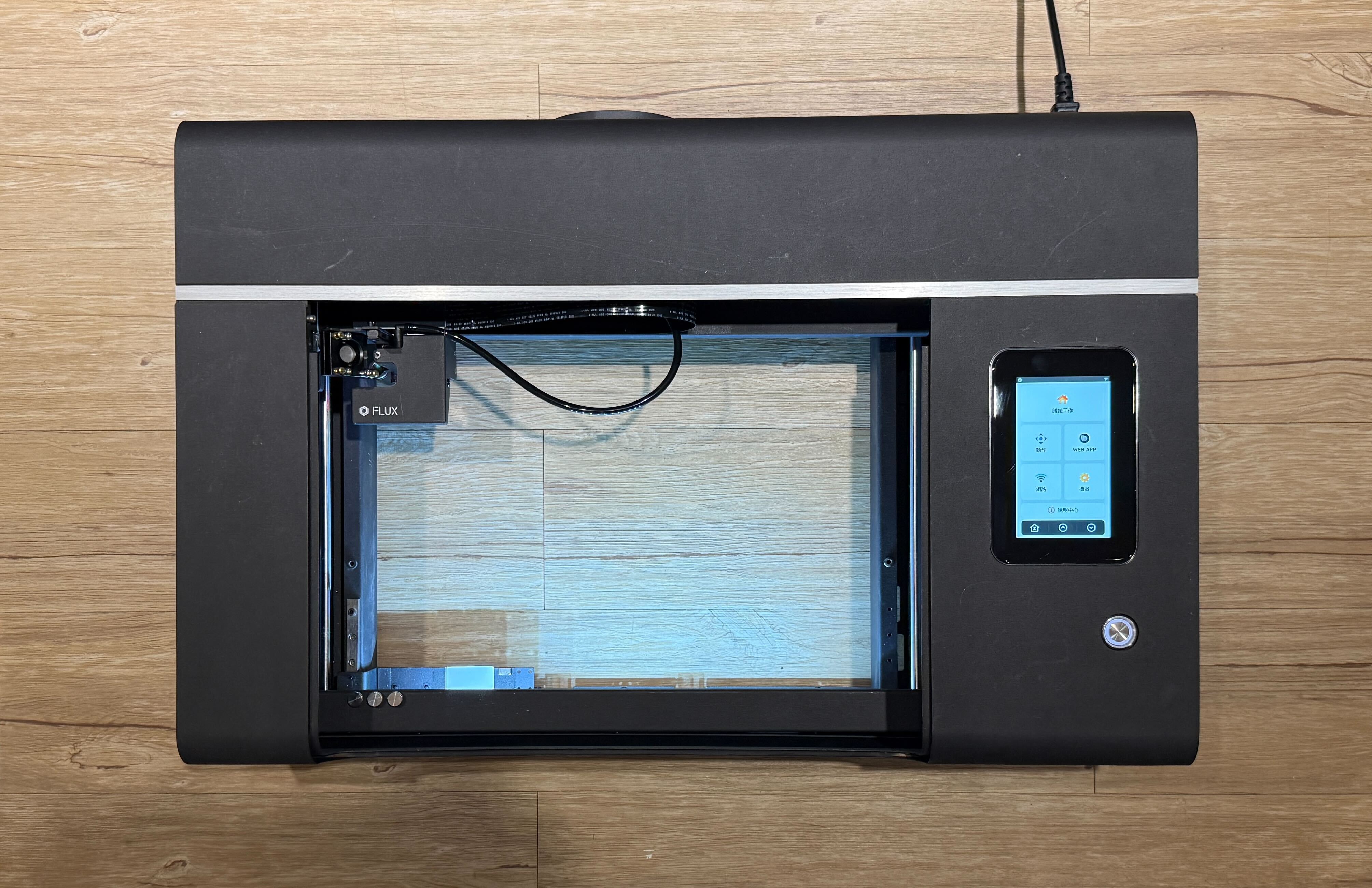

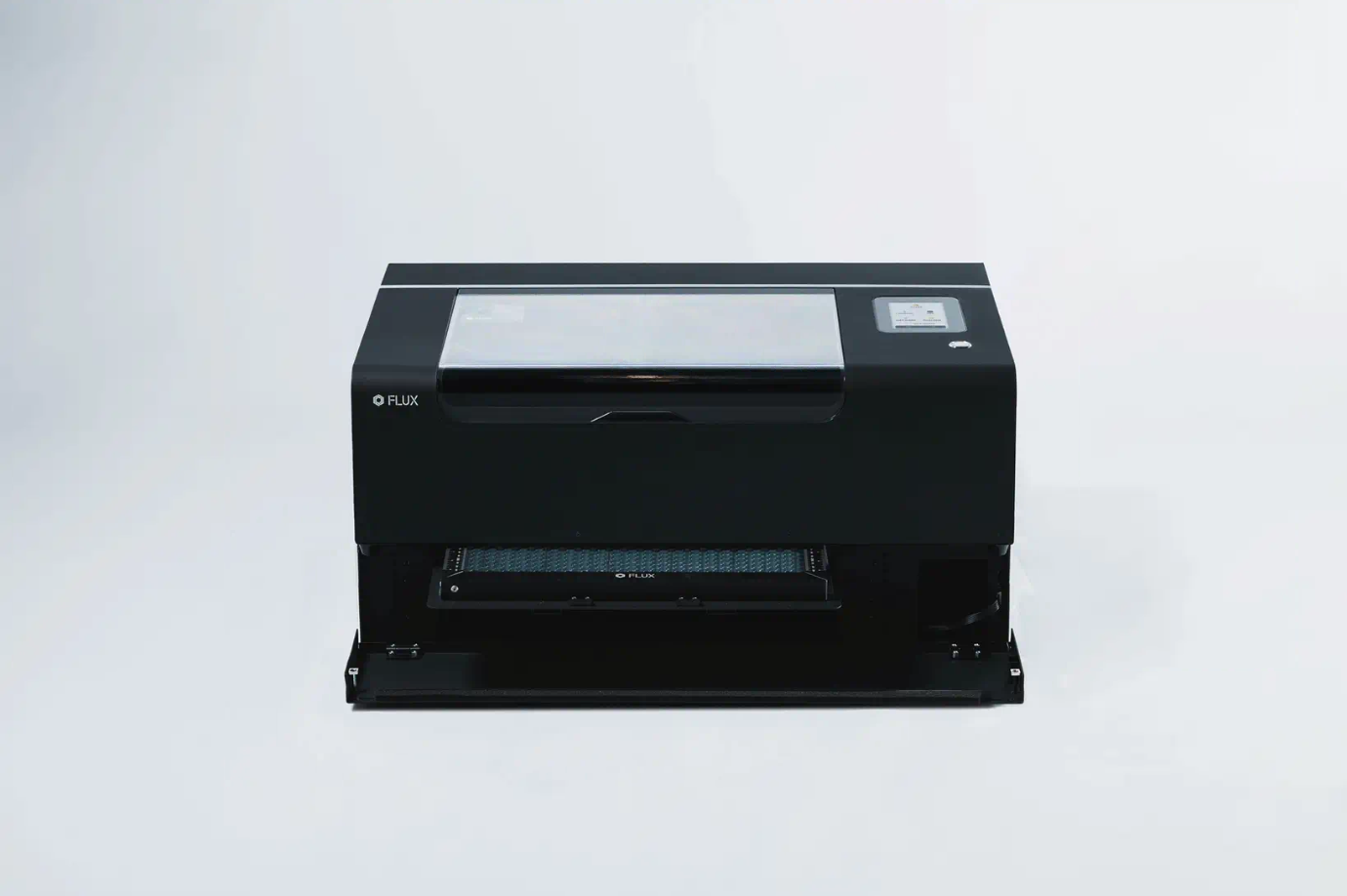

Quando a Base de Extensão do beamo II estiver instalada em uma Montagem Sem Passagem, e todas as instruções do manual e do Software FLUX, Beam Studio, forem seguidas, existem condições de Classee 1, e nenhuma precaução adicional de segurança a laser é necessária além da conformidade com o manual e o Software FLUX, Beam Studio.

Montagem com Passagem	Montagem sem Passagem



Operação Fora das Condições de Classee 1

Se o seu FLUX beamo II não estiver sendo operado sob condições de Classee 1, você é responsável por garantir a operação segura. O POP fornecido não permite operação segura em condições de Classee 4, portanto o OSL deve criar um POP que permita. Em última análise, o OSL é responsável por definir o que isso implica e descrever e aplicar com esse POP, e o operador do laser é responsável por garantir a conformidade e a operação segura. Alguns elementos-chave de um POP de Classee 4 podem incluir:



• Óculos de segurança apropriados
  Caso não possua óculos de segurança, eles podem ser adquiridos separadamente da FLUX. Para mais informações, entre em contato com support@flux.com, visite a Loja Virtual FLUX, ou visite a Central de Ajuda FLUX.



• Sinalização
  Uma placa de segurança a laser apropriada deve ser colocada na entrada para alertar as pessoas sobre os perigos no interior. A FLUX forneceu um modelo de placa (abaixo).



• Indicações luminosas e visuais

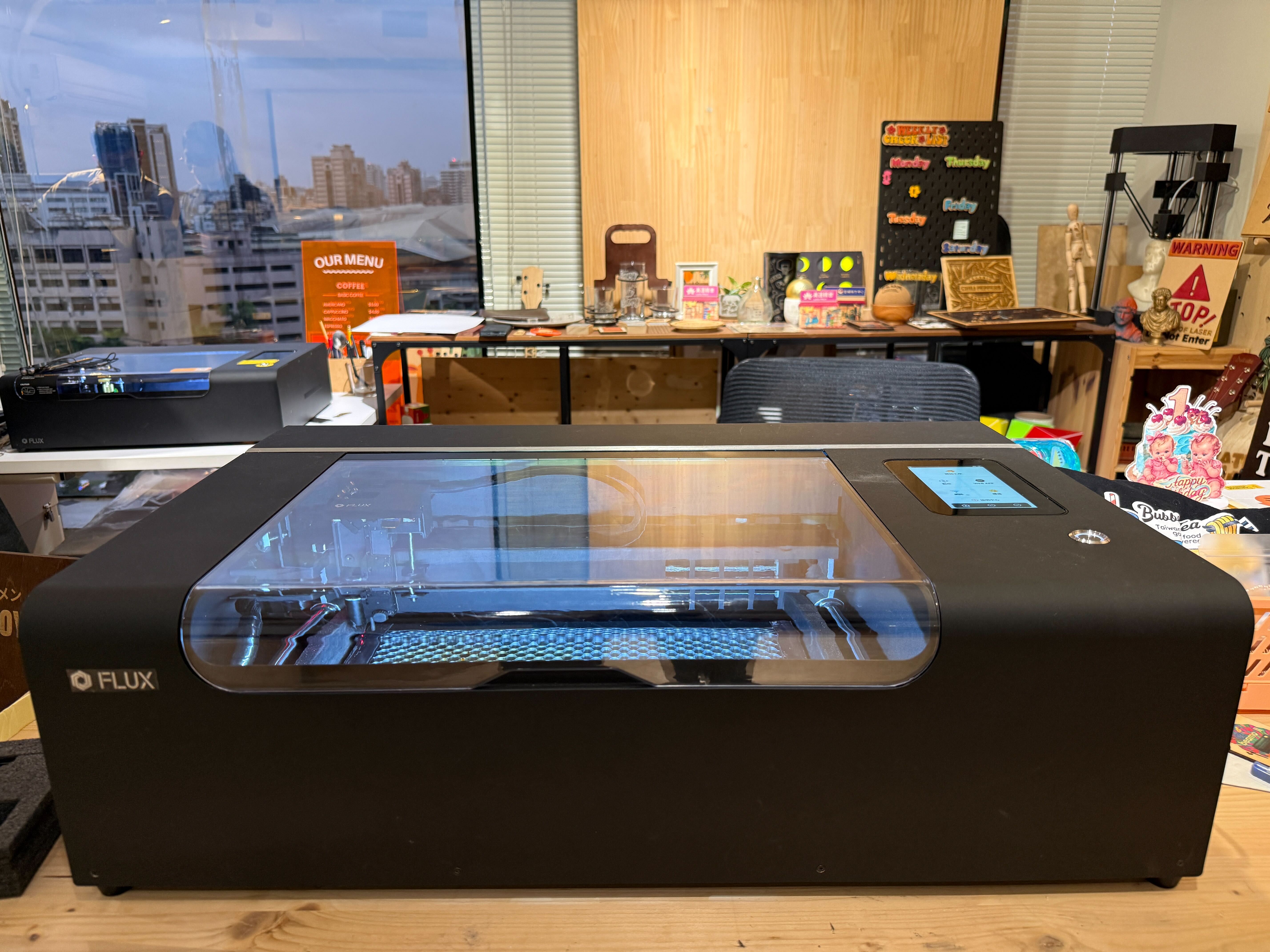

  Uma luz LED integrada na parte frontal da máquina acende quando a máquina é ligada, e uma tela sensível ao toque colorida integrada mostra o status da máquina. Estas indicam que o laser está em uso, apresenta um erro ou está desligado.





• Intertravamento do laser

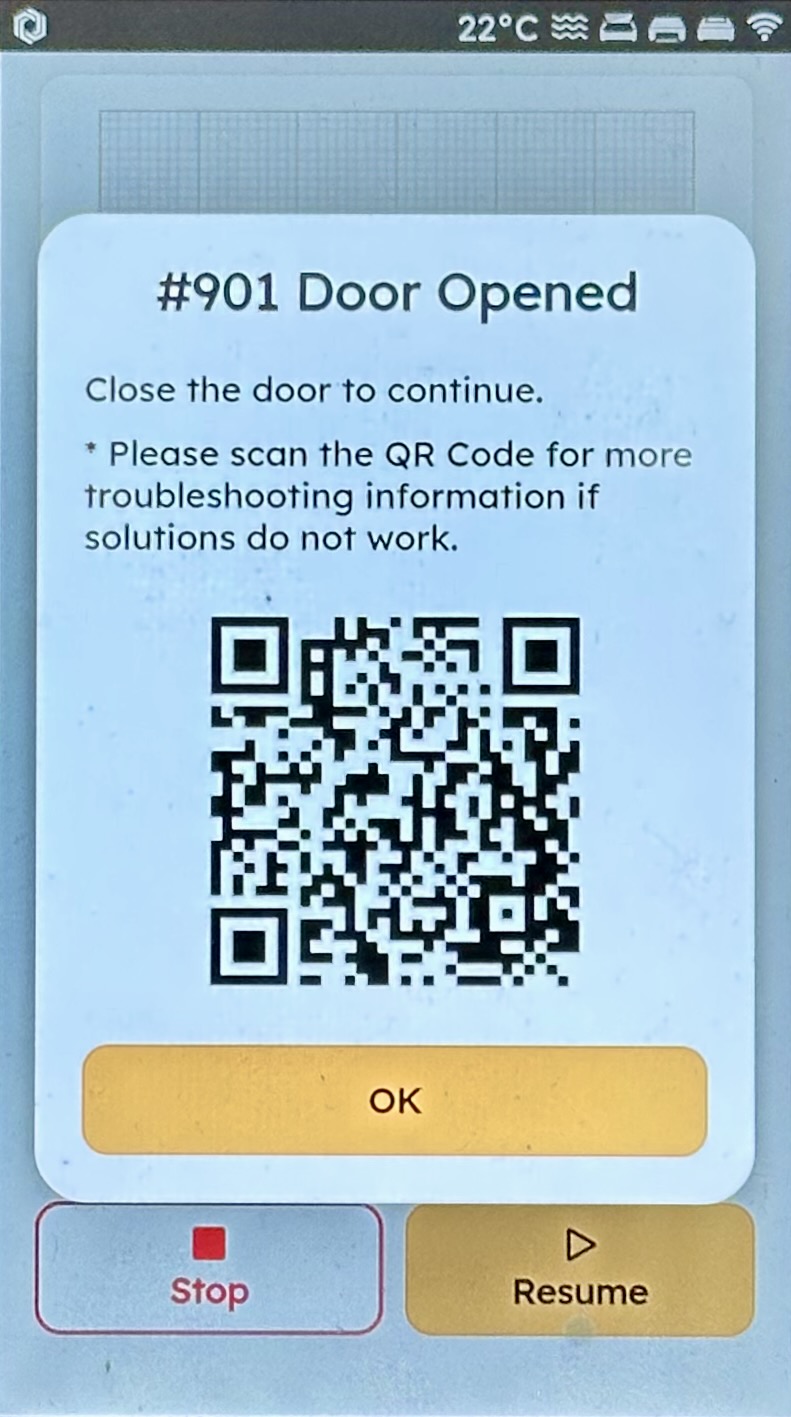

  • Os sensores físicos de porta integrados detectam se a porta está aberta ou fechada. A máquina só funcionará quando a porta estiver completamente fechada, o que significa que não emitirá nenhum laser quando a porta estiver aberta. Durante uma tarefa de laser, se a porta for aberta, a máquina parará de funcionar imediatamente, e um erro aparecerá na tela para lembrar o usuário de fechar a porta e continuar.

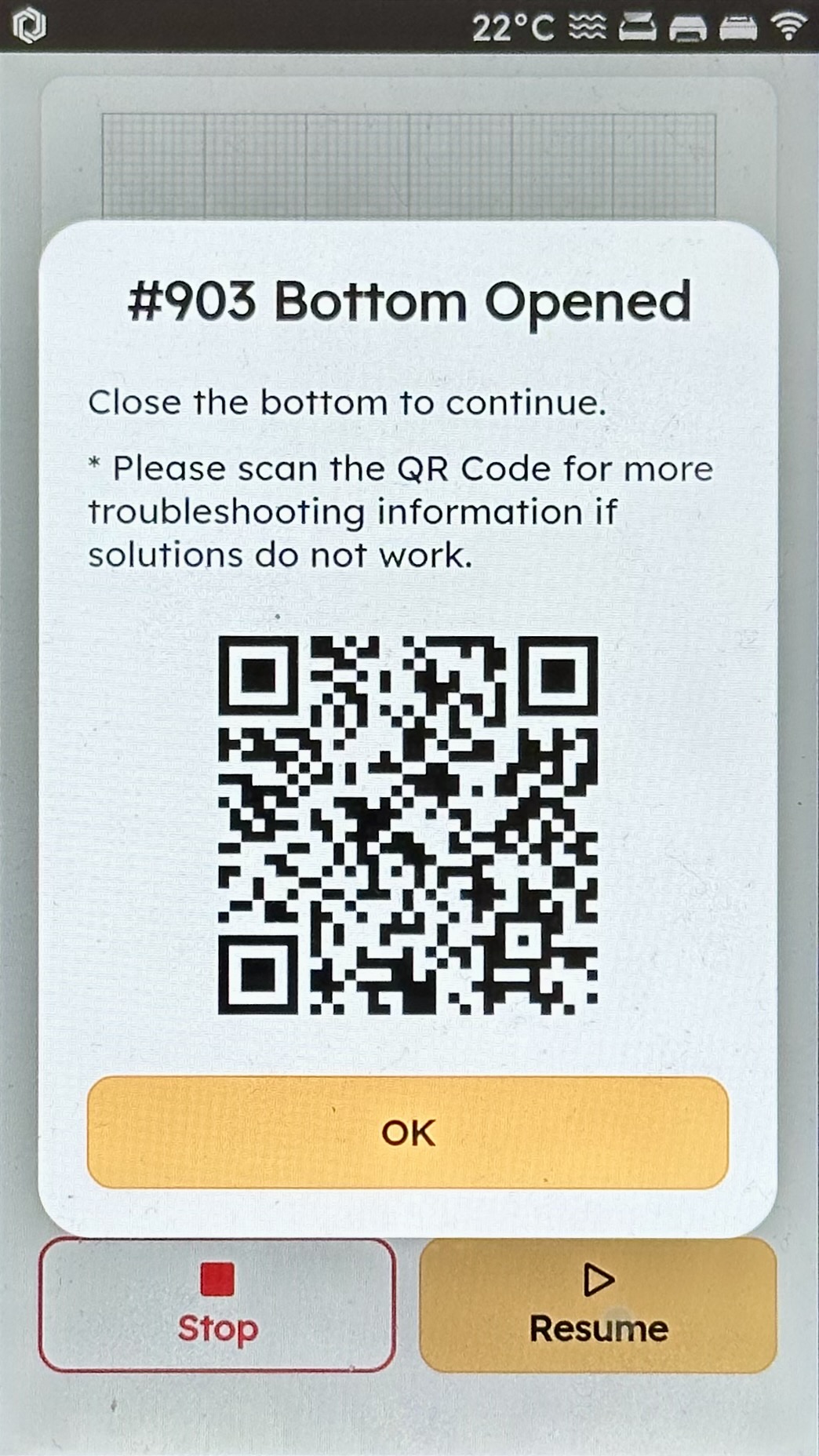

  • Outro sensor integrado na parte inferior da máquina detecta se a base de extensão ou a placa inferior original da máquina está instalada corretamente. A máquina não funcionará a menos que uma delas esteja instalada corretamente.





Responsabilidades do Responsável pela Segurança do Laser:



O RSL e Seu Programa de Segurança do Laser

A norma ANSI Z136.1 descreve diretrizes para um programa de segurança que minimizará os perigos de um laser de Classee 4 como o FLUX beamo II. A responsabilidade principal pela segurança recai sobre alguém designado como Responsável pela Segurança do Laser, ou RSL. Este documento foi elaborado para auxiliá-lo a atuar como RSL para uma ou mais unidades FLUX beamo II. Ele não fornece informações suficientes para orientá-lo a atuar como RSL para qualquer outro laser.

O RSL verifica a classificação do laser. O RSL determina o nível de perigo considerando os detalhes do laser e cria um procedimento operacional padrão (POP) que determina quais medidas de controle (como intertravamentos adicionais, treinamento e óculos de proteção) devem ser utilizadas.

O RSL é então responsável por ajudar e treinar outros usuários de laser, garantindo a conformidade com as normas de segurança, analisando possíveis riscos, fornecendo equipamentos de segurança, assegurando o cumprimento de todas as regulamentações, incluindo (nos EUA) CDRH, OSHA e regulamentações estaduais, e auditando o uso do laser para garantir que seja utilizado com segurança.

Além dessas responsabilidades, o RSL também deve recomendar e aprovar sinalizações, etiquetas, equipamentos de proteção, instalações, equipamentos e quaisquer modificações, manter registros, aprovar a operação do sistema de laser e investigar acidentes caso ocorram. O RSL é o responsável final por determinar se e como um laser pode ser operado com segurança.



Procedimento Operacional Padrão

Com base na Análise de Riscos, o RSL deve criar um Procedimento Operacional Padrão (POP) que descreva as medidas de controle necessárias para minimizar os riscos. A FLUX também criou um modelo de POP (fornecido abaixo) que você pode usar ou adaptar ao seu programa de segurança do laser FLUX beamo II.



Sobre Lasers e Segurança de Laser:

Como os Lasers são Diferentes

Os lasers são um tipo único de fonte de luz, diferente da luz convencional de várias maneiras. A maioria das luzes consiste em múltiplas cores irradiando em várias direções. A luz laser, no entanto, difere em três aspectos principais:

1. Luz Monocromática
   A luz laser é monocromática, o que significa que consiste em um único comprimento de onda ou cor. Para o Cortador a Laser CO2 FLUX beamo II 30W, o laser opera em um comprimento de onda de 10.600 nanômetros, que está no espectro infravermelho e é invisível ao olho humano.
2. Luz Direcional
   A luz laser é altamente direcional e pode viajar em linha reta com divergência mínima. Essa característica permite capacidades precisas de corte e gravação, permitindo que o beamo II alcance alta precisão mesmo em longas distâncias.
3. Luz Coerente
   A luz laser é coerente, o que significa que suas ondas são sincronizadas e alinhadas. Essa coerência garante que o feixe permaneça concentrado e possa ser focado em um ponto fino para aplicações que exigem alta precisão, como cortar materiais como acrílico de 7 mm ou madeira de 5 mm.



Contexto do Laser

O primeiro laser já criado utilizou uma luz estroboscópica e um cristal de rubi. A energia da luz estroboscópica foi amplificada dentro do cristal de rubi, estimulando-o a emitir radiação eletromagnética não ionizante em um comprimento de onda de 694 nanômetros. O termo "LASER" originou-se desse experimento revolucionário, significando Amplificação da Luz por Emissão Estimulada de Radiação.

Inicialmente, esses lasers eram conhecidos como lasers de "estado sólido" porque seus componentes ativos eram cristais sólidos. Após o desenvolvimento dos lasers de estado sólido, surgiram os lasers a gás. Estes se assemelham a letreiros de neon, onde a eletricidade excita o gás dentro de um tubo, fazendo-o brilhar. Espelhos especialmente ajustados para amplificar a luz direcionam o feixe de laser para fora do tubo. O Cortador a Laser CO2 FLUX beamo II 30W utiliza um laser a gás, especificamente um laser de dióxido de carbono (CO2). Este tipo de laser opera no espectro infravermelho em um comprimento de onda de 10.600 nanômetros e é ideal para cortar e gravar materiais devido à sua alta potência e precisão.

Mais recentemente, foram desenvolvidos os lasers de diodo. Os lasers de diodo são dispositivos compactos construídos de forma semelhante a microchips ou LEDs, convertendo energia elétrica diretamente em luz laser. Esses lasers são comumente encontrados em itens do dia a dia, como apontadores laser. Embora os lasers de diodo sejam altamente versáteis, o FLUX beamo II utiliza exclusivamente seu potente laser de CO2 para aplicações de corte e gravação, garantindo desempenho ideal para tarefas mais pesadas, como processamento de madeira, acrílico, couro e outros materiais.



Medições

Quatro medições são usadas para descrever o efeito de um laser.

Joules medem energia. Se você iluminar um grama de água até que ela absorva 1 joule de energia, a água aquecerá cerca de um quarto de grau Celsius.

Watts medem potência. Se você ligar uma luz de um watt por um segundo, ela emitirá 1 joule durante esse tempo.

Joules por centímetro quadrado medem a exposição radiante. Se você focar essa luz de um watt em um centímetro quadrado de papel e iluminá-lo por um segundo, esse um joule se espalhará pelo papel, e ele aquecerá levemente, assim como a água. No entanto, se você focá-la em 1/100 do tamanho, o papel pode chamuscar e ficar marrom.

Finalmente, watts por centímetro quadrado medem a irradiância. Se você continuar iluminando essa luz de um watt no papel, ela continuará adicionando joules de energia. Se estiver focada em um centímetro quadrado, aquecerá lentamente. Se estiver focada em 1/100 do tamanho, o papel pode pegar fogo.



Riscos do Feixe de Laser

Feixes de laser podem ser perigosos porque a energia do laser pode danificar os olhos e a pele. Se o laser infravermelho principal do seu FLUX beamo II atingir tecido, ele aquecerá o tecido. Isso pode causar danos tanto aos olhos quanto à pele. O risco é maior se o laser for mais potente, se estiver mais focado e se permanecer em um lugar por mais tempo, portanto, todos esses fatores são considerados ao avaliar a segurança.

O feixe de laser pode atingir uma pessoa de três maneiras. Primeiro, o laser pode ser apontado diretamente para a pessoa. Segundo, na "reflexão especular", o laser pode ser refletido em direção a uma pessoa. Terceiro, na "reflexão difusa", o laser atinge uma superfície que não é um espelho e espalha a luz em todas as direções. Como a luz de uma reflexão difusa é dispersa, ela não é tão perigosa quanto a luz direta ou refletida - mas ainda pode haver intensidade suficiente para causar danos.

Embora qualquer parte do corpo possa ser danificada por um feixe de laser, o olho é particularmente sensível e vulnerável. O infravermelho distante, como o feixe de lasers de CO2, é absorvido pela córnea na frente do olho; portanto, diferentemente de muitos outros lasers, não representa um risco para a retina.



Classees de Risco do Laser

Os lasers são classificados pelo nível de radiação que pode ser encontrado durante a operação normal.

Lasers Classee 1 são incapazes de causar lesões durante a operação normal. Lasers Classee 1M são iguais, exceto quando ópticas de ampliação são usadas. O FLUX beamo II com o conjunto sem passagem é um laser Classee 1.

Lasers Classee 2 são incapazes de causar lesões em menos de 0,25 segundos. Lasers Classee 2M são iguais, exceto quando ópticas de ampliação são usadas.

Lasers Classee 3R são marginalmente inseguros se o feixe for direcionado ao olho. Lasers Classee 3B são perigosos se o feixe for direcionado ao olho, mas geralmente não representam risco ocular se o feixe estiver disperso.

Lasers Classee 4 são riscos para olhos e pele tanto para exposição direta quanto dispersa. O FLUX beamo II com o conjunto de passagem é um laser Classee 4.



Regulamentações de Laser

Nos EUA, fabricantes de laser como a FLUX são regulamentados pelo Center for Devices and Radiological Health (CDRH) e são obrigados a seguir 21 CFR 1040.10 e 1040.11, que são leis federais. Em muitos outros países (mas não nos EUA), tanto fabricantes quanto usuários de laser são obrigados a seguir a IEC60825.

ANSI Z136.1 é uma norma voluntária que descreve como usar lasers com segurança. A OSHA (uma lei federal dos EUA que se aplica a locais de trabalho, mas não a residências particulares) exige um programa de segurança como o descrito na norma ANSI.

O CDRH exige que dispositivos laser Classee 4 tenham um conjunto definido de recursos de segurança.

O gabinete do FLUX beamo II impede o acesso à radiação laser excessiva e serve como invólucro de proteção. Intertravamentos de segurança desativam o laser se a tampa for aberta.

A senha da sua conta do FLUX Software Beam Studio e a configuração opcional de uma senha na tela sensível ao toque servem como controle de chave mestra para o seu FLUX beamo II, impedindo a operação não autorizada do laser.

A tela sensível ao toque colorida do FLUX beamo II serve como indicador de emissão; ela mostra o status exato da máquina e indica se a luz laser está presente.

Os controles estão localizados de forma que a proteção contra exposição ao laser não seja necessária para operá-los, e todas as ópticas de visualização limitam a exposição aos níveis da Classee 1.

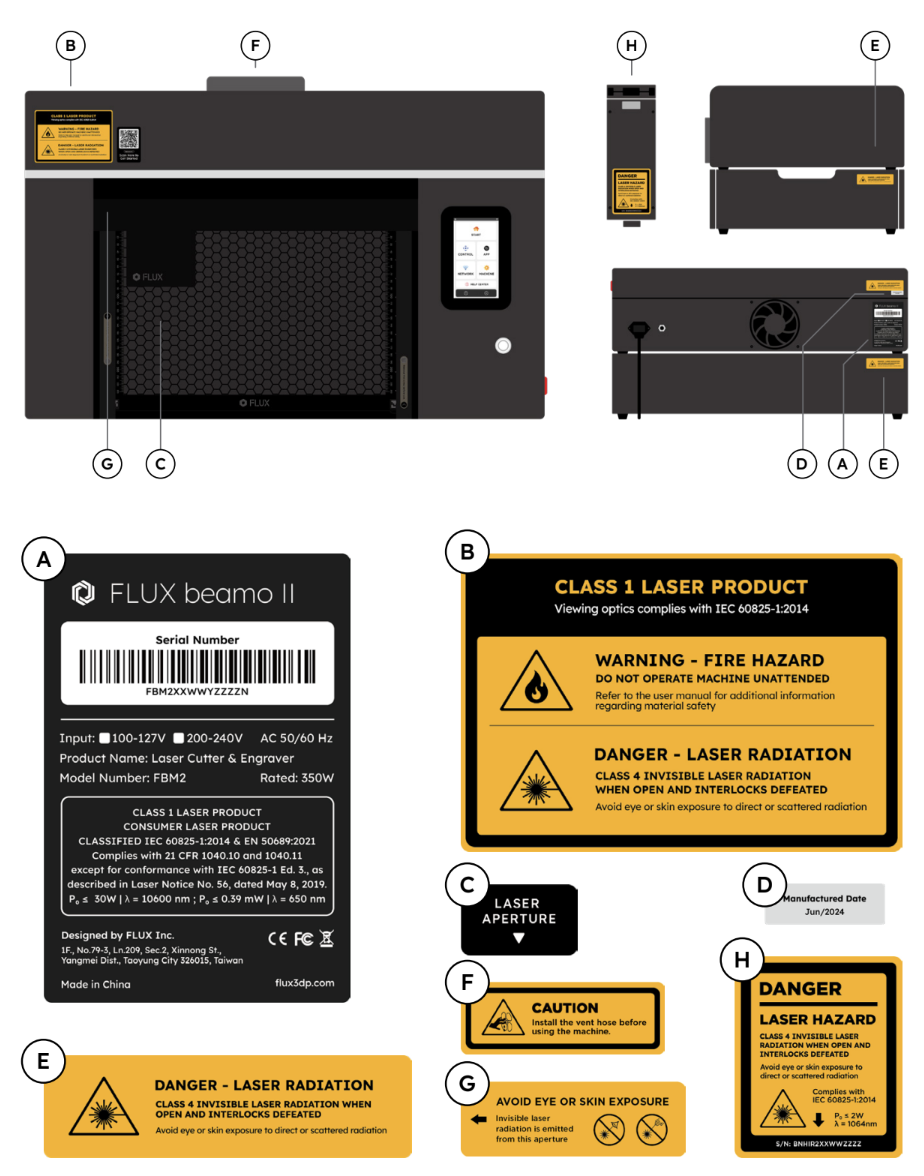

Também há certas etiquetas na máquina exigidas pelas leis dos EUA e de determinados países.

Pode haver outras regulamentações de laser dependendo do seu país, estado e até cidade, e as regulamentações podem mudar. Estas informações são fornecidas para auxiliá-lo na criação de um programa de segurança conforme descrito pela ANSI Z136.1, mas não podem aconselhá-lo sobre conformidade legal.



Riscos Não Relacionados ao Feixe

Seu FLUX beamo II pode estar exposto a riscos adicionais. Para minimizar os riscos, sempre opere seu FLUX beamo II de acordo com o manual e siga todas as instruções no Beam Studio.



Elétrico

Seu FLUX beamo II utiliza um adaptador de energia de 100V-240V para DC24. Desativar as funções de segurança ou sensores, operar o laser com a carcaça danificada, realizar manutenção não autorizada ou qualquer outro uso em violação do manual pode expô-lo a tensões perigosas e até letais.



Contaminantes do Ar Gerados pelo Laser

Ao usar um laser para processar materiais, uma variedade de contaminantes do ar pode ser produzida, os quais podem ser perigosos. O ar deve ser filtrado para remover esses contaminantes. Siga o manual do usuário do seu FLUX beamo II para garantir que toda a exaustão seja devidamente tratada ou direcionada para o exterior, onde possa se dissipar com segurança.



Radiação Não Ionizante do Processo

O processamento de metais com laser pode liberar luz ultravioleta. Se o seu FLUX beamo II produzir uma luz intensa que não possa ser visualizada confortavelmente, desvie o olhar.



Radiação Não Ionizante Colateral

O material que produz o feixe de laser pode emitir níveis prejudiciais de luz UV e/ou IR. O FLUX beamo II foi testado para garantir que níveis prejudiciais não estejam presentes fora do gabinete ou quando visualizado através da tampa.





Programa de Segurança a Laser do FLUX beamo II

ESCOPO

Este programa se aplica ao Laser FLUX beamo II operado por Proprietário do FLUX beamo II. Este programa é baseado nas diretrizes da ANSI Z136.1-2014, Norma Nacional Americana para Uso Seguro de Lasers. A implementação adequada deste programa assegurará que as exposições ao laser estejam sempre abaixo dos limites máximos de exposição permissível (MPE).



RESPONSÁVEL PELA SEGURANÇA A LASER

Um indivíduo designado como Responsável pela Segurança a Laser (LSO) terá a responsabilidade e autoridade para garantir a conformidade com este programa. O LSO deverá:

• Fornecer avaliações de risco para o laser FLUX beamo II
• Especificar medidas de controle para o laser FLUX beamo II e garantir sua implementação
• Aprovar procedimentos, POPs, equipamentos de proteção, sinalizações e etiquetas
• Assegurar que todo o pessoal envolvido com laser receba treinamento de segurança adequado
• Monitorar o programa e garantir a conformidade
• Manter registros do programa

O LSO terá autoridade final na determinação das medidas de controle do laser FLUX beamo II e poderá aprovar controles alternativos quando estes forem apropriados com base no julgamento do LSO. O laser FLUX beamo II só poderá ser operado com aprovação do LSO. O LSO terá autoridade para encerrar as operações do laser a qualquer momento.



CLASSES DE LASER

Classe 1 sistemas de laser são incapazes de produzir níveis de radiação prejudiciais durante a operação normal e estão isentos de quaisquer medidas de controle. Sistemas de laser Classee 1 podem conter lasers de classes superiores e podem produzir riscos de laser se operados com os intertravamentos desativados. Somente pessoal autorizado pode operar sistemas de laser classe 1 com intertravamentos desativados. Operadores de sistemas de laser classe 1 com lasers classe 3B ou classe 4 incorporados devem receber um treinamento de segurança de laser.



Classe 1M sistemas de laser são incapazes de produzir condições de exposição perigosas durante a operação normal, a menos que o feixe seja visualizado com instrumentos ópticos. Operadores de sistemas de laser Classee 1M devem receber um treinamento de segurança de laser.



Classe 2 sistemas de laser emitem apenas luz visível em um nível de potência de 1 miliwatt ou menos. A resposta normal de aversão à luz brilhante é proteção adequada. Olhar fixamente para o feixe de um laser classe 2 é perigoso. Operadores de sistemas de laser classe 2 devem receber um treinamento de segurança de laser.



Classe 2M sistemas de laser emitem apenas luz visível. A resposta normal de aversão à luz brilhante é proteção adequada para visualização sem auxílio. No entanto, visualizar o feixe com auxílios ópticos é potencialmente perigoso. Operadores de sistemas de laser Classee 2M devem receber um treinamento de segurança de laser.



Classe 3R sistemas de laser são potencialmente perigosos sob algumas condições de visualização, mas a probabilidade de uma lesão real é pequena, e as medidas de controle para uso seguro são simples. A maioria dos apontadores laser se enquadra nesta classe. Operadores de sistemas de laser classe 3R devem receber um treinamento de segurança de laser. (A maioria dos lasers anteriormente classificados como classe 3a se enquadra nesta categoria.)



Classe 3B sistemas de laser são perigosos para os olhos na visualização intrafeixe e reflexões especulares, mesmo para exposições momentâneas, mas reflexões difusas geralmente não são perigosas. Sistemas de laser Classee 3B devem ser operados apenas em áreas controladas de laser por operadores autorizados. Operadores de sistemas de laser classe 3B devem receber treinamento aprovado de segurança de laser.



Classee 4 sistemas de laser são perigosos para os olhos e para a pele em exposições intrafeixe, reflexões especulares e reflexões difusas. Eles também são riscos de incêndio e podem produzir contaminantes do ar gerados por laser. Sistemas de laser Classee 4 devem ser operados apenas em áreas controladas de laser por operadores autorizados. Operadores de sistemas de laser classe 4 devem receber treinamento aprovado de segurança de laser. Um Procedimento Operacional Padrão (POP) por escrito é necessário para a operação de laser classe 4. O FLUX beamo II com o conjunto passthrough é um laser Classee 4.



REQUISITOS DE TREINAMENTO

Ao operar em condições de Classee 1, todos os usuários devem ler e obedecer ao manual de segurança e ao software FLUX, Beam Studio. Ao operar em condições de Classee 4, treinamento adicional de segurança de laser é necessário e deve ser preparado e administrado pelo LSO.

Se houver espectadores, crianças, ou se o Laser FLUX beamo II for usado em um ambiente público onde indivíduos não treinados possam estar presentes, as tampas frontal e traseira do feed-through e da base de extensão devem estar firmemente fechadas.



MEDIDAS DE CONTROLE

O RSL determinará os requisitos para a área controlada do Laser FLUX beamo II. Os padrões mínimos considerados pelo RSL para a área controlada do Laser FLUX beamo II são:

• Controles de entrada permitem que apenas pessoal autorizado ou espectadores aprovados entrem na área de controle do Laser FLUX beamo II, se necessário. (Controles administrativos são aceitáveis.)
• Óculos de segurança para laser estão disponíveis e são usados de acordo com o POP para o Laser FLUX beamo II.
• Controle do feixe (barreiras e bloqueadores de feixe) para limitar os riscos do laser dentro da área controlada.
• POP escrito para o Laser FLUX beamo II.
• Treinamento dos operadores do Laser FLUX beamo II.



POLÍTICA DE ÓCULOS DE PROTEÇÃO

Óculos de segurança para laser normalmente não são necessários para a operação do Laser FLUX beamo II quando operado em condições de Classee 1, conforme descrito no POP. O RSL exigirá óculos de proteção ou aprovará a operação do laser sem óculos com base em uma avaliação de riscos realizada pelo RSL, ou o RSL poderá optar por delegar essa responsabilidade.



RESPONSABILIDADES DOS FUNCIONÁRIOS QUE TRABALHAM COM LASERS

Os funcionários que trabalham com o Laser FLUX beamo II com o feixe exposto devem:

• Energizar ou trabalhar com lasers somente quando autorizados a fazê-lo.
• Cumprir as regras de segurança de laser e os procedimentos de trabalho.
• Notificar seu supervisor ou o RSL em caso de potencial acidente ou lesão, ou condição suspeita de insegurança.

AUDITORIA DE SEGURANÇA DO LASER

Em um intervalo determinado pelo Responsável pela Segurança do Laser, o Laser FLUX beamo II será auditado quanto à segurança:

1. Será inspecionado visualmente quanto a danos.
2. A versão mais recente do manual do usuário será relida.
3. O laser será ligado e a tampa será aberta para confirmar que os sensores da porta interrompem corretamente a operação.
4. O Programa de Segurança do Laser será revisado para garantir que o programa esteja atualizado e em conformidade.

Um registro desta auditoria será preenchido, impresso, assinado, datado e arquivado.



REGISTROS

O RSL deve manter registros que documentem o Programa de Segurança a Laser. Esses registros devem incluir:

• Relatórios de análise de perigos do laser para o Laser FLUX beamo II
• Uma lista de operadores que foram treinados e autorizados a utilizar o Laser FLUX beamo II
• Procedimentos Operacionais Padrão para o Laser FLUX beamo II
• Aprovações de medidas alternativas de controle do laser, se implementadas
• Lista de verificação de Auditoria de Segurança a Laser



Procedimento Operacional Padrão (POP) do Laser FLUX beamo II

Escopo: Este POP aplica-se à operação regular do Laser FLUX beamo II conforme especificado pelo fabricante.

1. Descrição do Sistema
   Sistema de processamento de materiais a laser de três eixos. Este sistema de laser classe 4 é normalmente operado sob condições de classe 1 (ANSI Z136.1, 4.4.2.7.2.1).
   1. Comprimento de onda: 10,600 nm
   2. Potência Máxima: 30W
   3. Modo de Operação: Onda Contínua
   4. Diâmetro do Feixe: 0.15 ~ 0.2 mm
   5. Divergência do Feixe: 4 mrad (M2 =1)
2. Perigos Potenciais
   1. Perigo ocular por feixe direto, refletido ou disperso.
   2. Perigo à pele e perigo de incêndio.
   3. Perigo elétrico dentro do adaptador de energia.
   4. Contaminantes do Ar Gerados pelo Laser.
3. Medidas de Controle
   1. O RSL permitirá acesso físico ao laser apenas aos usuários que foram cadastrados no software FLUX, Beam Studio, e que, portanto, receberam instruções de operação segura.
   2. Todos os usuários do Laser FLUX beamo II deverão cumprir o manual do usuário e todas as instruções do software FLUX, Beam Studio, em todos os momentos.
   3. O Laser FLUX beamo II deve ser operado em condições de classe 1 conforme ANSI Z136.1, 4.4.2.7.2.1 (consulte o Relatório de Análise de Riscos). As condições de classe 1 serão consideradas atendidas quando operado sob as seguintes diretrizes.
      1. O sistema de laser deve ser operado com todos os recursos de segurança do fabricante totalmente funcionais.
      2. Quando a função passthrough não estiver em uso, a base de extensão do beamo II deve ser alterada de volta para a montagem sem passthrough.
      3. Ao utilizar a função passthrough, os sensores da porta e os sensores inferiores devem ser verificados antes de iniciar uma tarefa.
   4. Mantenha os olhos afastados das aberturas de passthrough se você não estiver usando proteção ocular.
   5. Mantenha todos os materiais combustíveis, ferramentas e superfícies refletivas afastados do caminho do feixe. Certifique-se de saber onde o feixe está e mantenha distância.
   6. Trabalhos que envolvam acesso ao adaptador de energia devem ser realizados apenas pelo fabricante, sem exceções.
   7. A manutenção deve ser realizada quando o sistema de laser estiver desligado.
   8. Quando funcionando normalmente, o sistema de exaustão removerá os LGACs para manter níveis que não sejam perigosos ou irritantes.
4. Treinamento Obrigatório:
   Ao operar em condições de Classee 1, todos os usuários devem ler e obedecer ao manual de segurança e ao software FLUX, Beam Studio. Ao operar em condições de Classee 4, treinamento adicional de segurança de laser é necessário e deve ser preparado e administrado pelo LSO.
5. Para resposta médica de emergência, ligue para             .
6. Relate todos os incidentes ao RSL.
7. Pessoal Autorizado
   O seguinte pessoal está autorizado a operar este sistema:
   ___________________________________
   ___________________________________
   ___________________________________
   ___________________________________
   ___________________________________


Observações:

O requisito de Densidade Óptica (OD) no pior cenário para óculos de proteção contra laser é 3,67. Os óculos fornecidos pelo fabricante do laser possuem classificação mínima de OD 4. A duração de exposição utilizada para determinar a OD é a duração padrão ANSI para uma exposição acidental de 10 segundos.

Com todos os recursos de segurança do fabricante funcionando plenamente e o laser operando conforme o POP, a única fonte para uma possível exposição acima da Exposição Máxima Permissível (MPE) é uma reflexão difusa que poderia dispersar a saída do laser através da abertura de passagem. Suposições muito conservadoras são feitas nesta análise. A duração de exposição utilizada é de 600 segundos, o que pressupõe visualização intencional. A potência dispersa é assumida como 45 watts, o que representa o pior cenário absoluto. O ângulo de visualização é assumido como 80 graus. Ângulos de visualização maiores criam uma distância de perigo menor. O ângulo de visualização, neste caso, está mais próximo de 85 graus ou mais, portanto, uma suposição conservadora é de 80 graus. Dadas as suposições, a zona de perigo nominal difusa (NHZ) é de aproximadamente 5 centímetros ou pouco menos de 2 polegadas. Esta NHZ é insignificante. Operando conforme o POP, o sistema laser atende ao requisito ANSI 4.4.2.7.2.1 para operação sob condições de classe 1.



Sinal de Advertência





Aviso Legal:

Este documento de treinamento é baseado em documentos pesquisáveis existentes, incluindo, mas não se limitando a 21 CFR Part 1040.10, 1040.11, ANSI Z136.1 Standard - Guidance for Implementing a Safe Laser Program, OSHA, a Aliança de Segurança e Saúde Ocupacional dos EUA, o Protocolo de Laser dos EUA: os Reguladores de Laser e o Centro de Dispositivos e Saúde Radiológica, e outros documentos e normas publicamente disponíveis emitidos pelas agências acima no momento do desenvolvimento deste documento. Os documentos e normas emitidos por essas organizações e disponíveis em domínio público foram preparados, e os cursos e apresentações de alguns especialistas em segurança de laser em domínio público também foram levados em consideração. O direito final de interpretação deste documento pertence à FLUX.
