#913 Detecção de Fluxo de Ar Anormal

FLUX Support Team
  • Atualizado

Possíveis causas:

  1. O filtro da bomba de ar está sujo e precisa ser substituído.
  2. Falha no sistema (Atualize o firmware novamente.)
  3. A mangueira de ar está dobrada ou danificada.
  4. O tubo transparente de 3 vias (conexão em T) no sensor está dobrado ou danificado.
  5. A placa-mãe está com defeito.
  6. A bomba de ar está muito fraca.
  7. A bomba de ar está muito forte. (Menos provável)

(A aplicação de bomba de ar externa só emitirá aviso sobre fluxo de ar fraco, o que indica que o valor do fluxo de ar caiu abaixo da faixa normal.)

Etapa 1

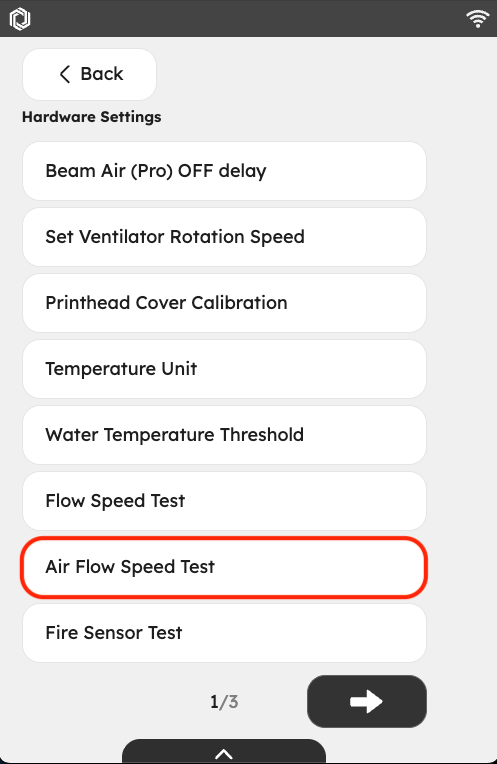

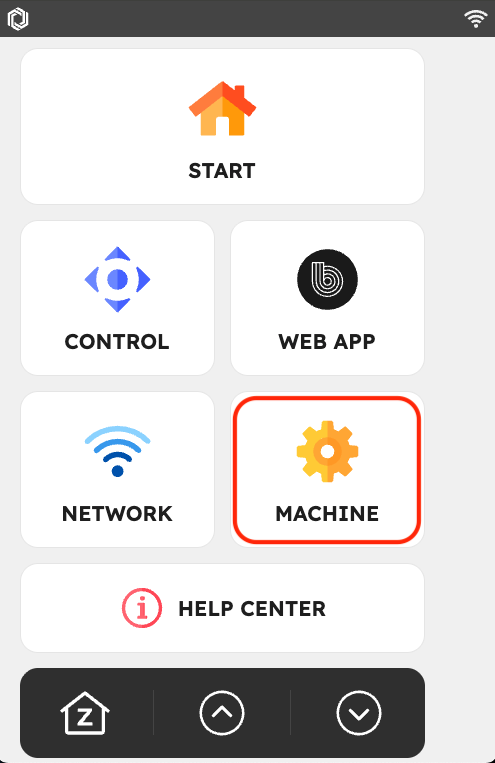

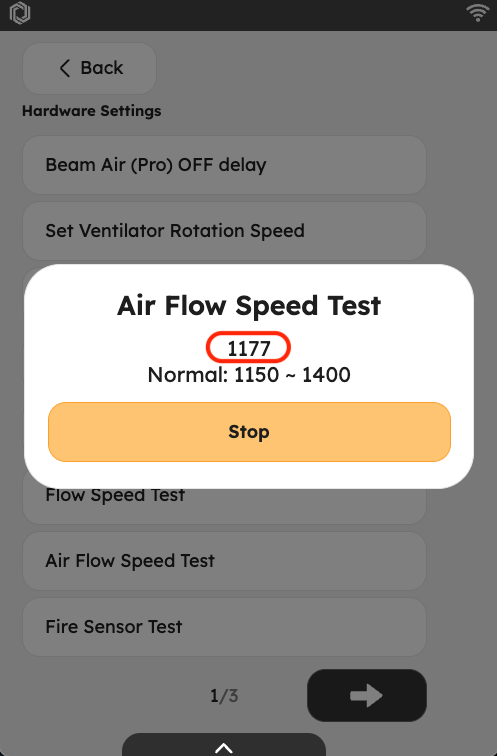

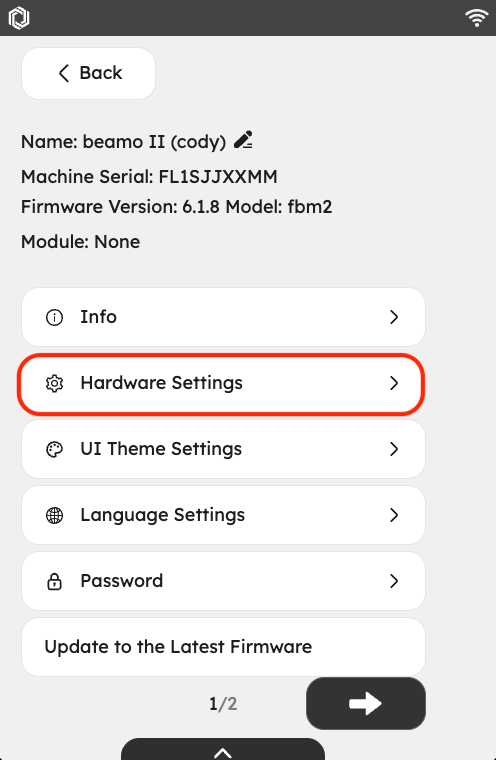

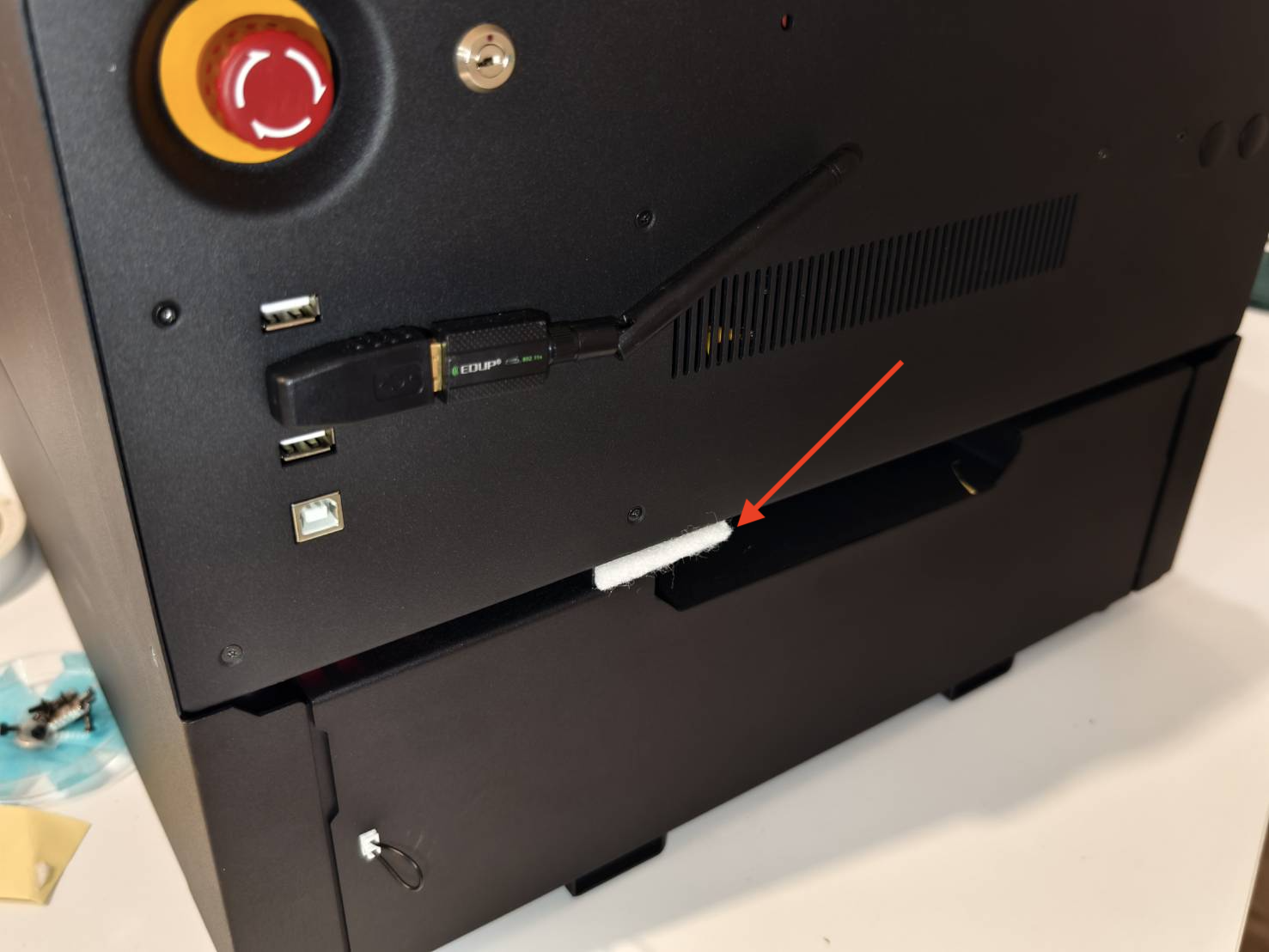

Substitua o filtro da bomba de ar por um novo na lateral da máquina e execute um teste de fluxo de ar para verificar se o valor está dentro da faixa normal. (Execute por pelo menos 1 minuto, pois o valor continuará mudando.)

Determine o resultado do teste e a próxima ação a ser tomada

  • O valor está dentro da faixa normal >> Etapa 1.1
  • O valor NÃO está dentro da faixa normal >> Etapa 2

Etapa 1.1

Execute uma tarefa aleatória e verifique se o erro aparece.

Screenshot 2024-05-31 at 3.16.46 PM.png



Determine o resultado do teste e a próxima ação a ser tomada

  • Não, o erro não aparece >> Problema Resolvido

Etapa 1.2

Atualize novamente o firmware para uma versão estável para descartar a possibilidade de um problema no firmware.
beamo II - Guia de Atualização de Firmware

  • Execute uma tarefa aleatória e verifique se o erro aparece.
    Screenshot 2024-05-31 at 3.16.46 PM.png

Determine o resultado do teste e a próxima ação a ser tomada

  • Não, o erro não aparece >> Problema Resolvido

Etapa 2

Ao executar o teste de velocidade do fluxo de ar, o ar sai pela ponta do bico, conforme mostrado no vídeo?

Determine o resultado do teste e a próxima ação a ser tomada

  • Não, não há ar saindo >> Passo 3

Passo 2.1

Por favor, use o dedo para bloquear a ponta do bico e segure por 10 segundos, depois solte para verificar as alterações no valor.

Determine o resultado do teste e a próxima ação a ser tomada

  • O valor aumenta acima da faixa normal quando a ponta do bico está bloqueada e cai para dentro da faixa normal quando é liberada. >> Etapa 1.1
  • O valor aumenta acima da faixa normal quando a ponta do bico está bloqueada, mas cai abaixo da faixa normal quando é liberada >> Grave um vídeo e entre em contato conosco
    • Possível Causa:
      • Bomba de ar com desempenho reduzido
      • Vazamento na mangueira de ar (Menos provável)
  • O valor aumenta para dentro da faixa normal quando a ponta do bico está bloqueada, mas cai abaixo da faixa normal quando é liberada >> Grave um vídeo e entre em contato conosco
    • Possível Causa:
      • Bomba de ar com desempenho reduzido
      • Vazamento na mangueira de ar (Menos provável)
  • O valor está sempre abaixo da faixa normal, independentemente de bloquear ou liberar.
    >> Passo 2.2 (Bomba de ar com desempenho reduzido, vazamento na mangueira de ar, problema no sistema ou mangueira de 3 vias, problema na placa-mãe))
  • O valor está sempre acima da faixa normal, independentemente de bloquear ou liberar.
    >> Passo 2.3 (Mangueira de ar dobrada ou bloqueio no sistema de fluxo de ar.)

Etapa 2.2

Atualize novamente o firmware para uma versão estável para descartar a possibilidade de um problema no firmware.
beamo II - Guia de Atualização de Firmware

Execute um teste de fluxo de ar para verificar se o valor está dentro da faixa normal.



Determine o resultado do teste e a próxima ação a ser tomada

  • O valor agora está dentro da faixa normal. >> Problema Resolvido
  • O valor está sempre abaixo da faixa normal, independentemente de bloquear ou liberar.
    >> Etapa 2.3 (Bomba de ar com desempenho reduzido, vazamento na mangueira de ar, problema no sistema ou mangueira de 3 vias, problema na placa-mãe)

Etapa 2.3

Abra a tampa metálica frontal para verificar visualmente e reconecte ou reorganize os cabos ou mangueiras, se necessário:
(Consulte o diagrama da placa-mãe para a definição dos cabos)

  • Se houver alguma conexão inadequada das mangueiras de ar na bomba de ar.
  • Se houver alguma conexão inadequada na mangueira de ar transparente de 3 vias.
  • Se houver alguma conexão inadequada dos fios e cabo da bomba de ar com a placa-mãe.
  • Se a mangueira de ar estiver dobrada em algum ponto.

Remova a tampa metálica frontal. (Parafuso torx T8 * 10 unid.)

Determine o resultado do teste e a próxima ação a ser tomada.

  • Após verificar e reorganizar, o valor do fluxo de ar agora está normal >> Problema Resolvido.
  • Após verificar e reorganizar, o valor do fluxo de ar ainda está abaixo da faixa normal >> Grave um vídeo e entre em contato conosco
    • Possível Causa:
      • Bomba de ar com desempenho reduzido
      • Problema na placa-mãe que precisa ser substituída
      • Vazamento na mangueira de 3 vias (Provável)
      • Vazamento na mangueira de ar (Menos provável)
  • Após verificar e reorganizar, o valor do fluxo de ar ainda está acima da faixa normal >> Grave um vídeo e entre em contato conosco
    • Possível Causa:
      • Mangueira de ar dobrada
      • Bloqueio no sistema de fluxo de ar
      • Bomba de ar muito forte (Menos provável)

Passo 3

Abra a tampa metálica frontal para verificar visualmente e reconecte ou reorganize os cabos ou mangueiras, se necessário:
(Consulte o diagrama da placa-mãe para a definição dos cabos)

  • Se houver alguma conexão inadequada das mangueiras de ar na bomba de ar.
  • Se houver alguma conexão inadequada na mangueira de ar transparente de 3 vias.
  • Se houver alguma conexão inadequada dos fios e cabo da bomba de ar com a placa-mãe.
  • Se a mangueira de ar estiver dobrada em algum ponto.

Remova a tampa metálica frontal. (Parafuso torx T8 * 10 unid.)

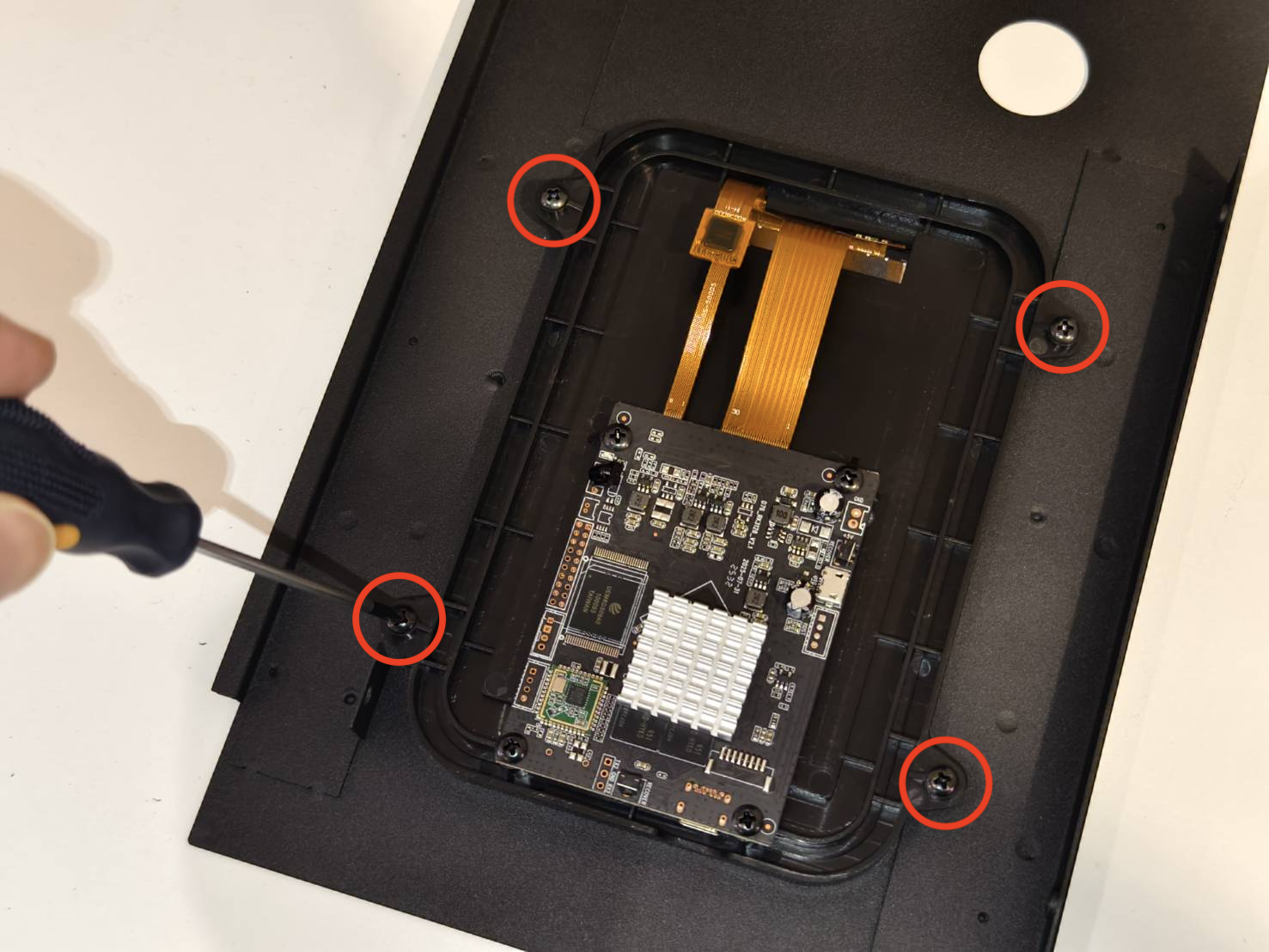

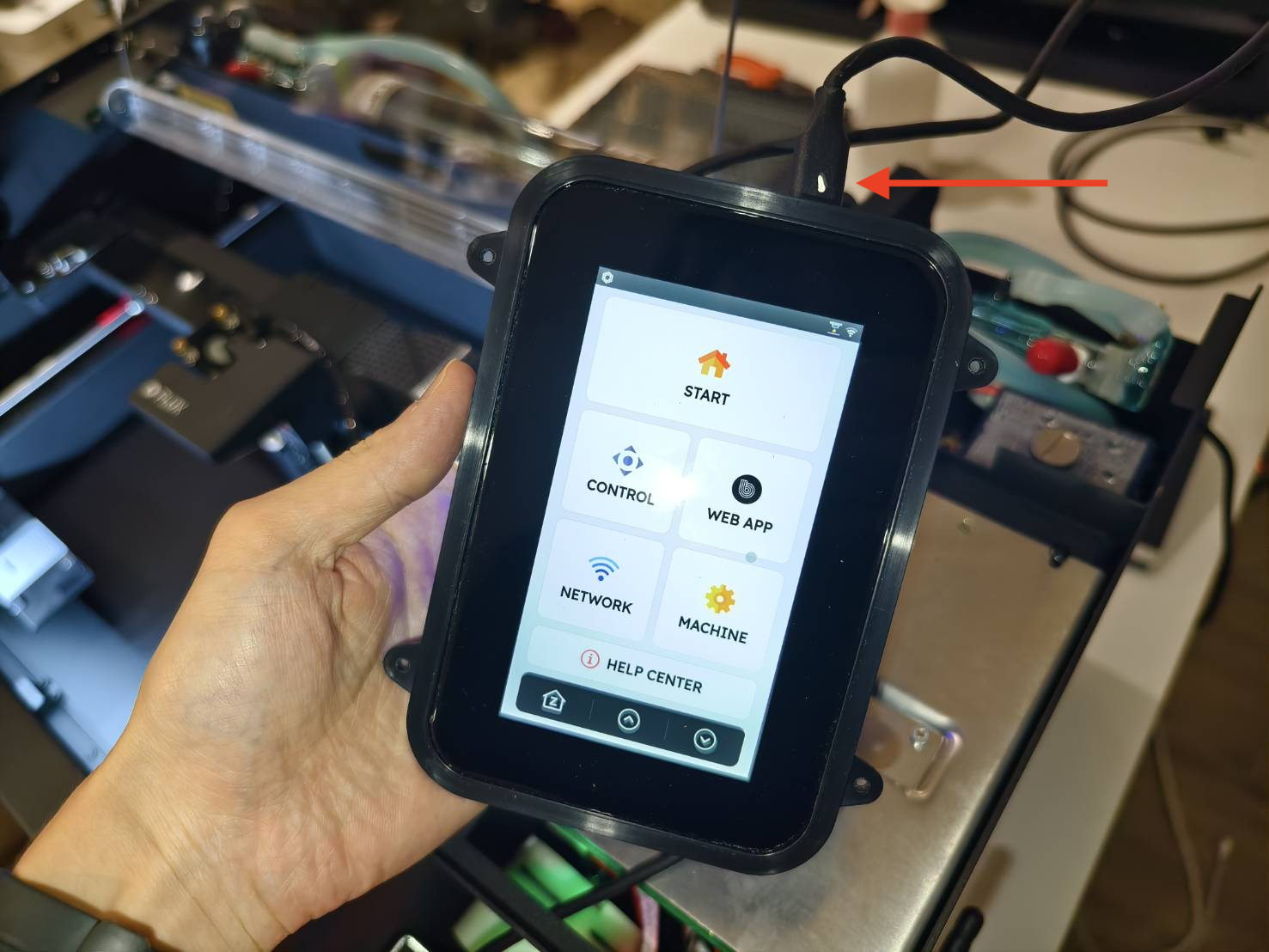

Remova a tela e conecte o cabo Type-C à placa RK.
(Certifique-se de que o ponto branco no cabo Type-C esteja voltado para cima.)

Verifique os locais conforme mostrado no vídeo.

Após verificar e reorganizar, execute o teste de velocidade do fluxo de ar. O ar está saindo pela ponta do bico, conforme mostrado no vídeo?



Determine o resultado do teste e a próxima ação a ser tomada.

Etapa 3.1

Atualize novamente o firmware para uma versão estável para descartar a possibilidade de um problema no firmware.
beamo II - Guia de Atualização de Firmware

Após verificar e reorganizar, execute o teste de velocidade do fluxo de ar. O ar está saindo pela ponta do bico, conforme mostrado no vídeo?



Determine o resultado do teste e a próxima ação a ser tomada.

Informe ao revendedor local ou ao Suporte FLUX:

*As informações coletadas, como fotos ou vídeos que demonstram o problema da sua máquina neste artigo, deverão ser compartilhadas com o revendedor ou o Suporte FLUX.

#END
