HEXA RF - Guia de Substituição da Placa RK

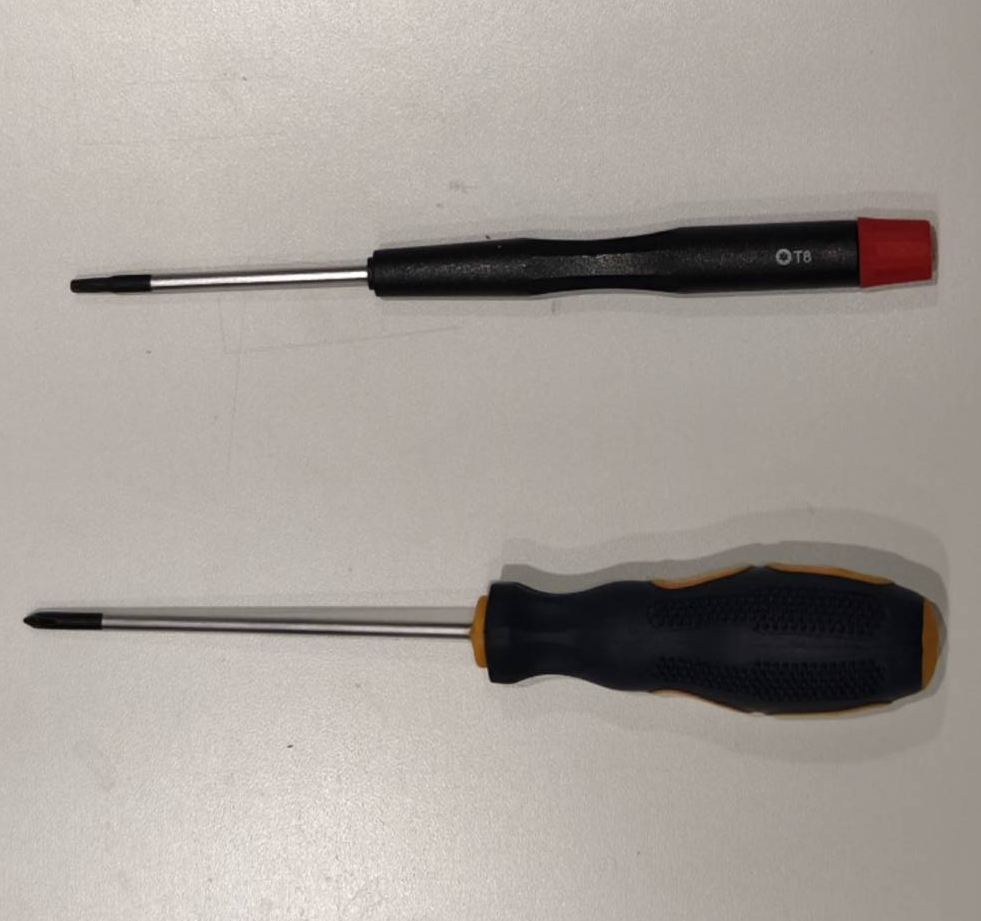

Ferramentas

Passo 1

Desligue o equipamento e utilize uma chave de fenda Torx T8 para abrir a tampa lateral.

Passo 2

Desconecte o cabo Type-C. Consulte o vídeo em 0:00–0:15.

Passo 3

Utilize uma chave de fenda Phillips para remover os quatro parafusos da placa RK e, em seguida, remova a placa RK.

Passo 4

Conecte o cabo do display e o cabo Type-C à nova placa RK (o ponto branco no cabo Type-C deve estar voltado para cima).

Passo 5

Parafuse a placa RK de volta no lugar.

Passo 6

Reinstale o painel lateral.
