HEXA RF - Substituição da Fonte de Alimentação 12V (PSU 12V)

Ferramentas

Passo 1

Desligue a máquina e remova o cabo de alimentação.

Passo 2

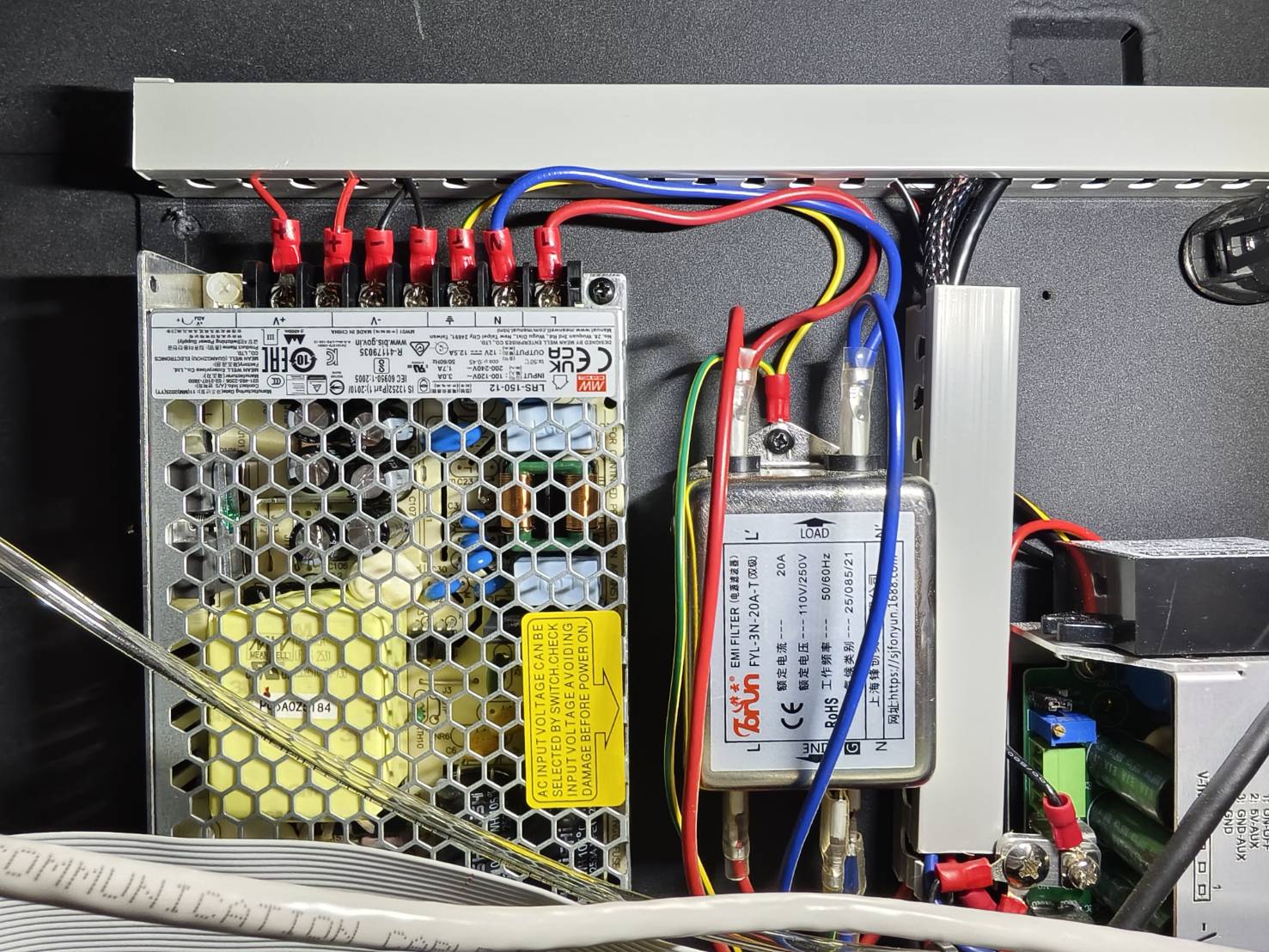

Use uma chave Torx T8 para abrir a tampa lateral.

Passo 3

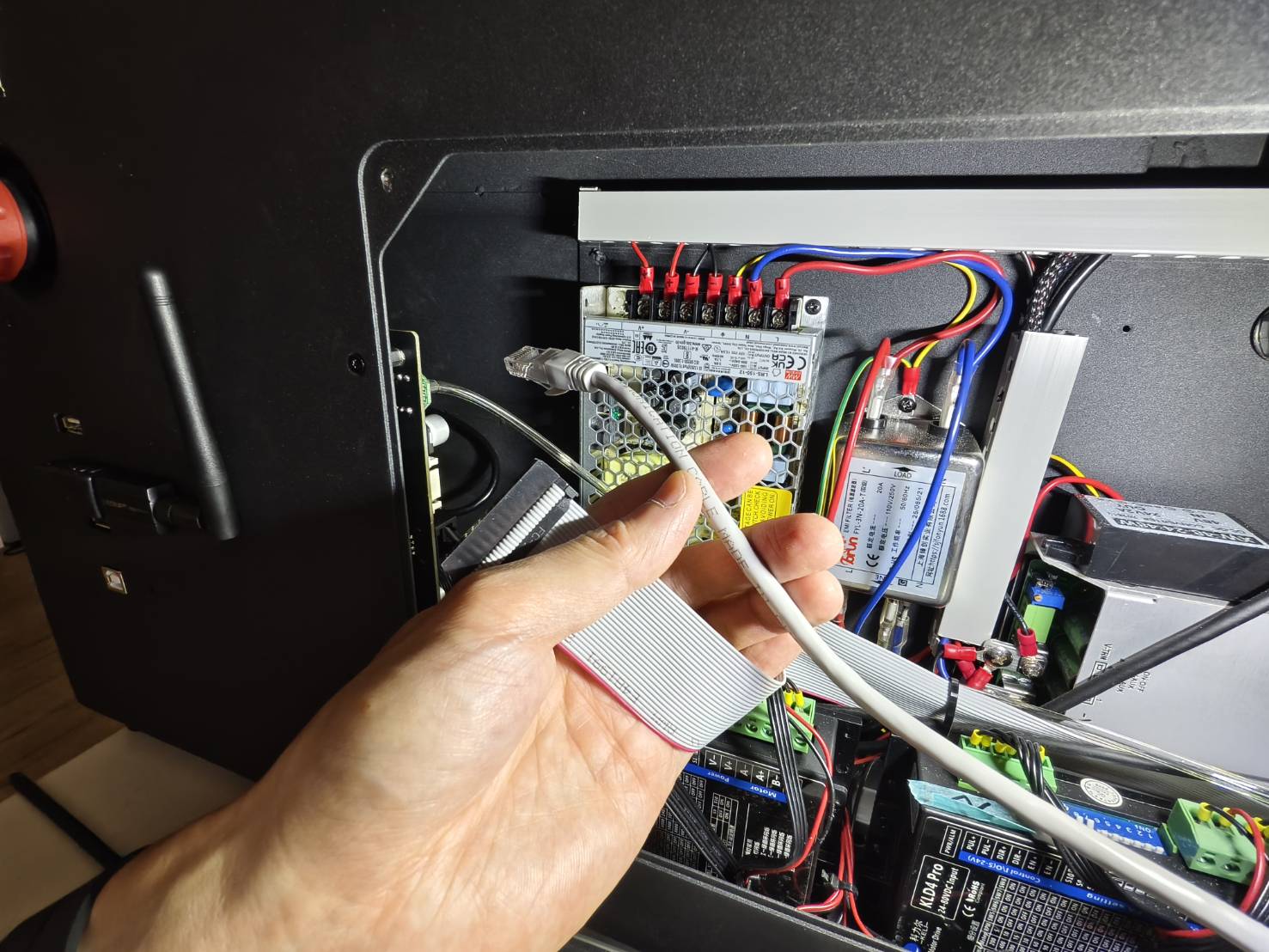

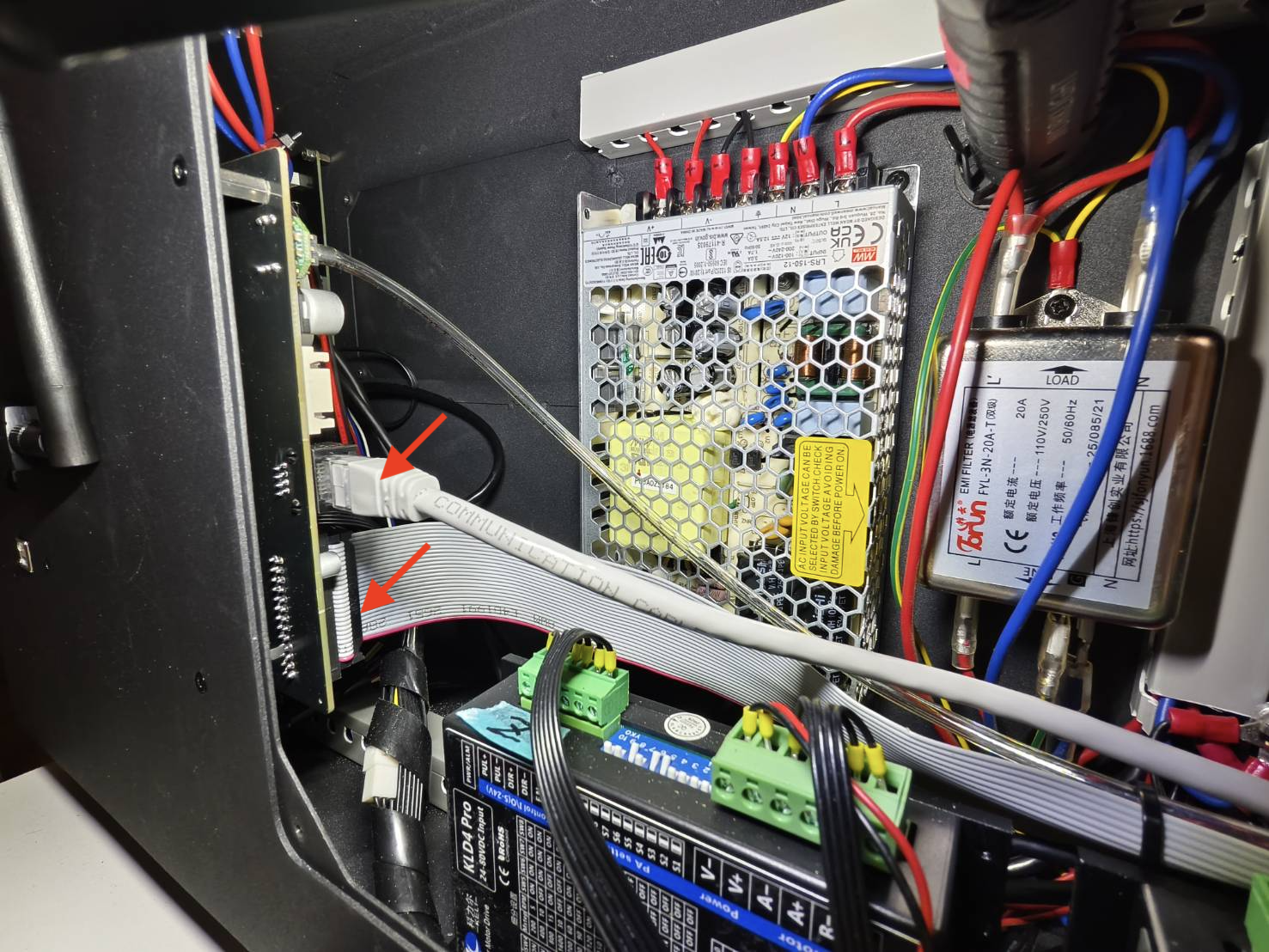

Desconecte o cabo flat e o cabo RJ45 para obter mais espaço.

Passo 4

Remova a caixa do driver esquerdo para obter mais espaço.

Passo 5

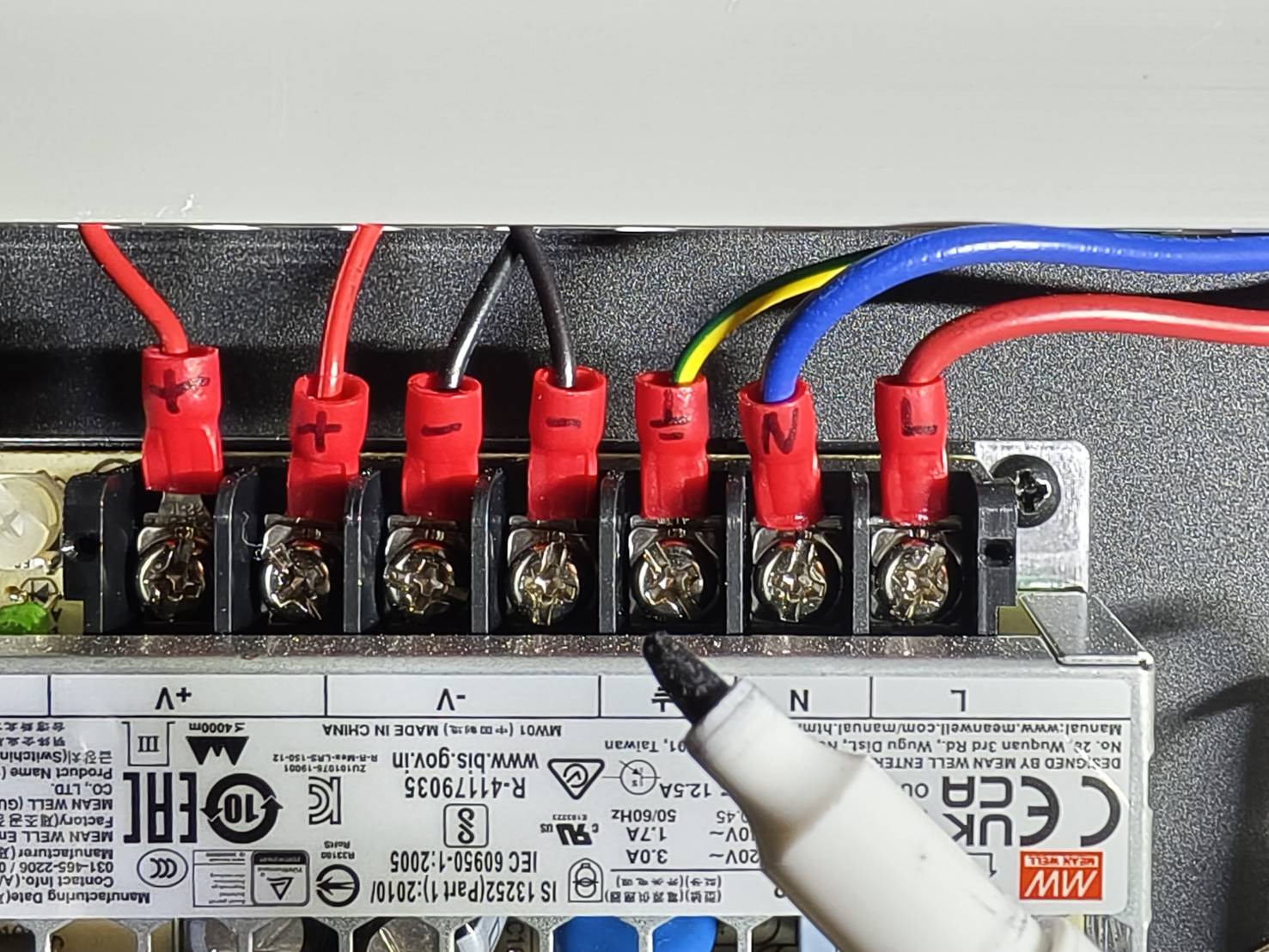

Tire fotos de toda a configuração de fiação da fonte de alimentação 12V ou marque os fios diretamente.
Certifique-se de que as fotos estejam o mais nítidas possível.
O objetivo é evitar que você esqueça onde todos os fios devem ser conectados ao instalar a nova fonte.
(Caso esqueça onde o cabo deve ser conectado, consulte o diagrama para a configuração mais recente.)

Etapa 6

Desconecte os fios da fonte de alimentação de 12V.
(Os parafusos da PSU não precisam ser removidos; apenas afrouxá-los é suficiente.)

Etapa 7

Remova a PSU de 12V do sistema. Há dois parafusos fixando a PSU.
O parafuso superior deve ser removido, mas o inferior precisa apenas ser afrouxado para que a PSU possa ser destacada.

Etapa 8

Instale a nova PSU de 12V.

Etapa 9

Conecte os fios na nova PSU de 12V. Consulte as fotos ou marcações em Passo 5.

Etapa 10

Reinstale a caixa do driver.

Etapa 11

Reconecte o cabo flat e o cabo RJ45.

Etapa 12

Reinstale a tampa lateral.
