HEXA RF - Guia de Substituição da Placa-Mãe

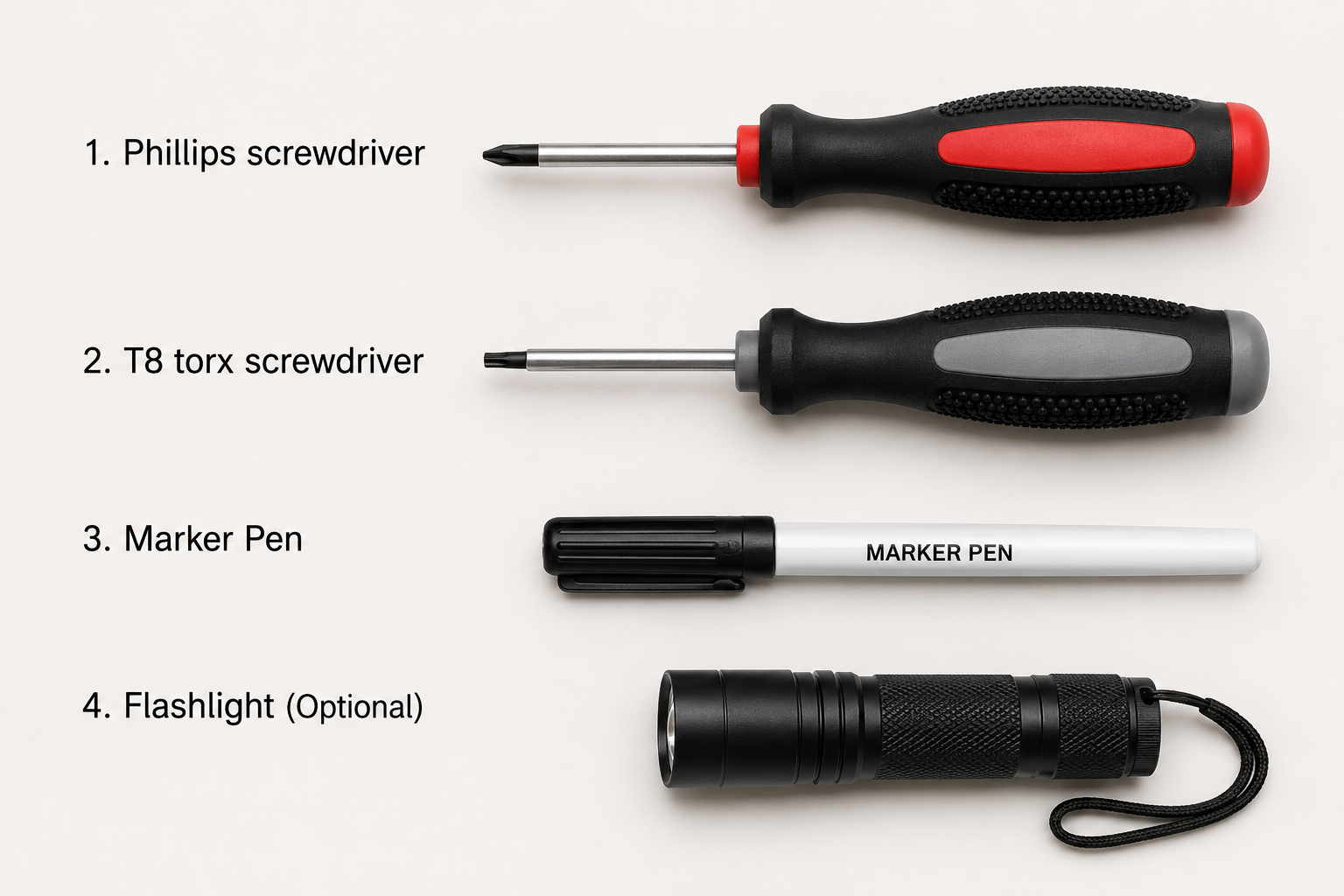

Ferramentas

Passo 1

Desligue a máquina e remova o cabo de alimentação.

Passo 2

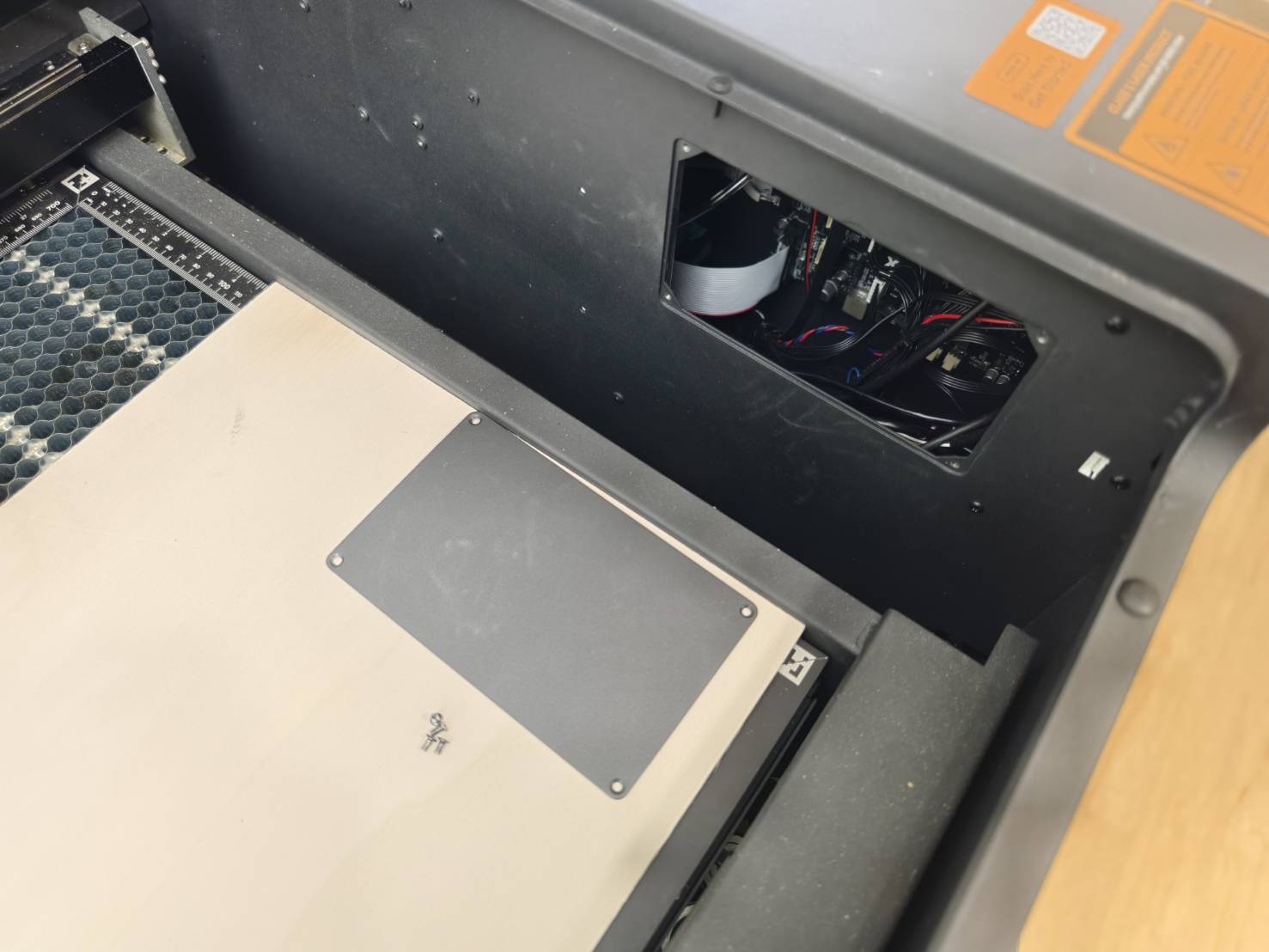

Use uma chave Torx T8 para abrir a tampa lateral, localizada dentro da área de trabalho.

Passo 3

É altamente recomendável gravar um vídeo da posição de cada cabo, caso você esqueça onde reconectá-los. (O vídeo abaixo é apenas uma demonstração. A disposição dos cabos pode ser diferente.)

Passo 4

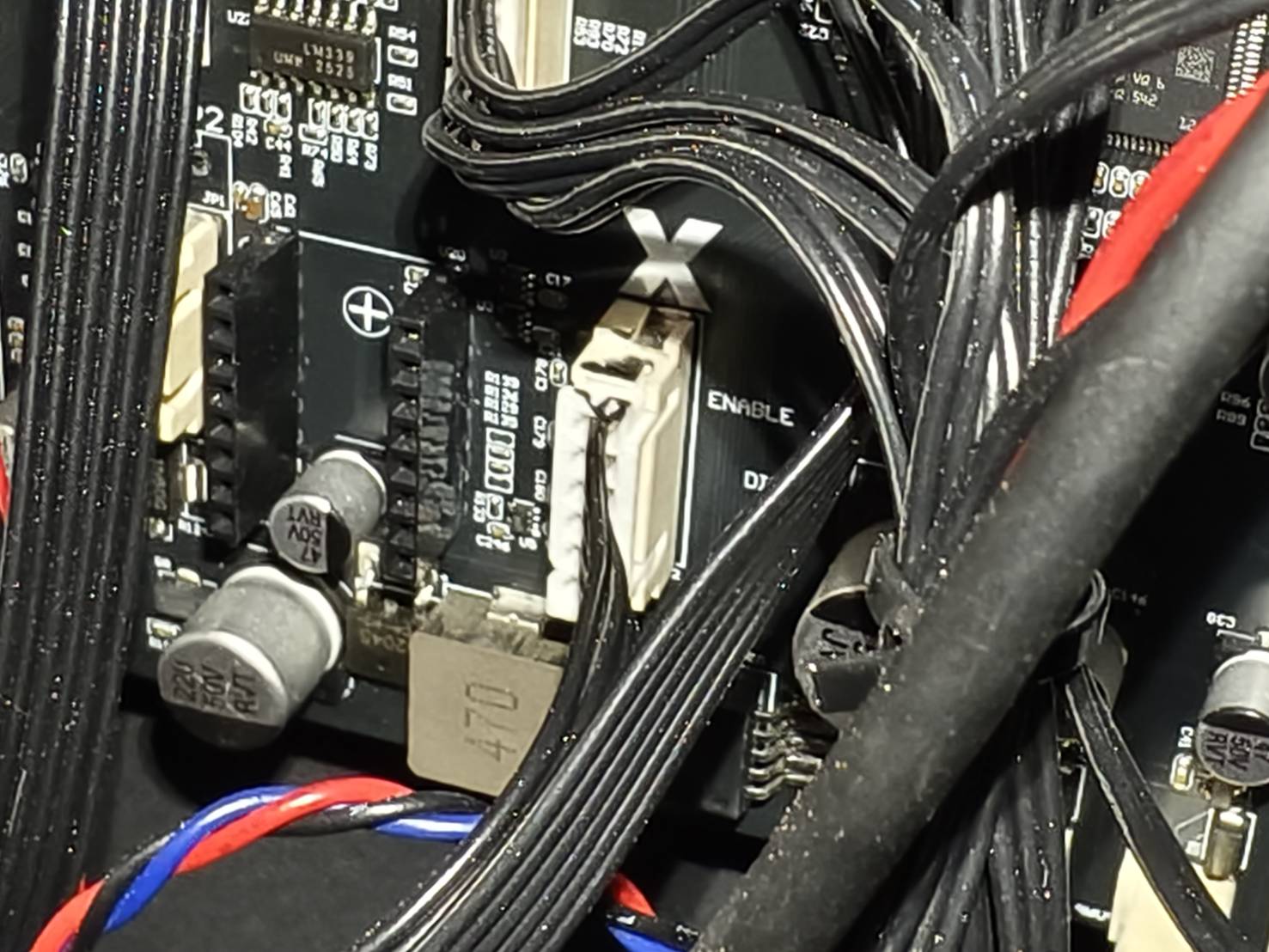

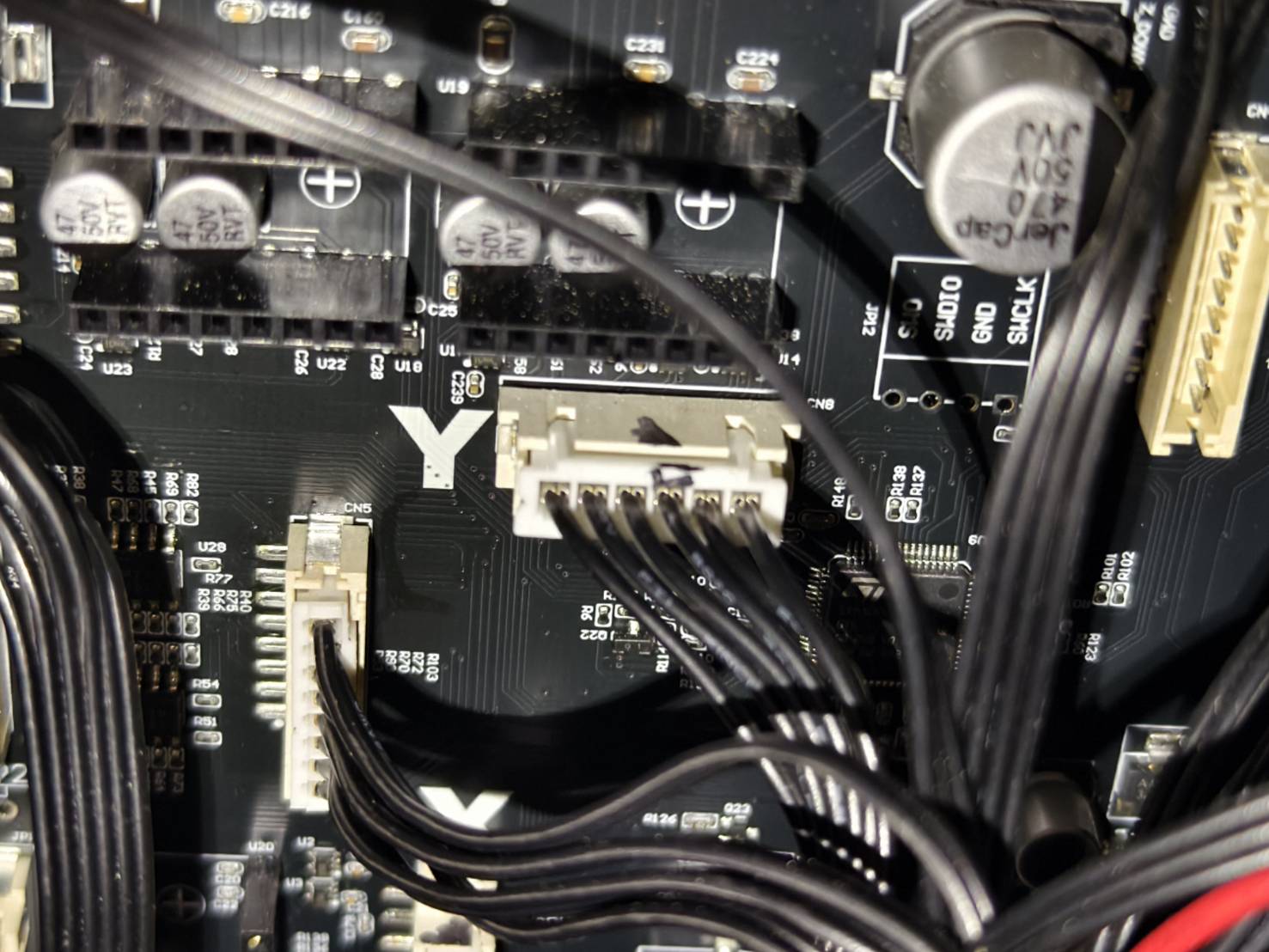

Como os cabos dos motores utilizam o mesmo tipo de conector na placa-mãe, marque os cabos dos motores dos eixos X, Y e Z para evitar conectá-los no conector errado durante a reinstalação.

Certifique-se de tirar fotos para garantir a marcação de cada cabo.

Eixo X	Eixo Y	Eixo Z

Passo 4

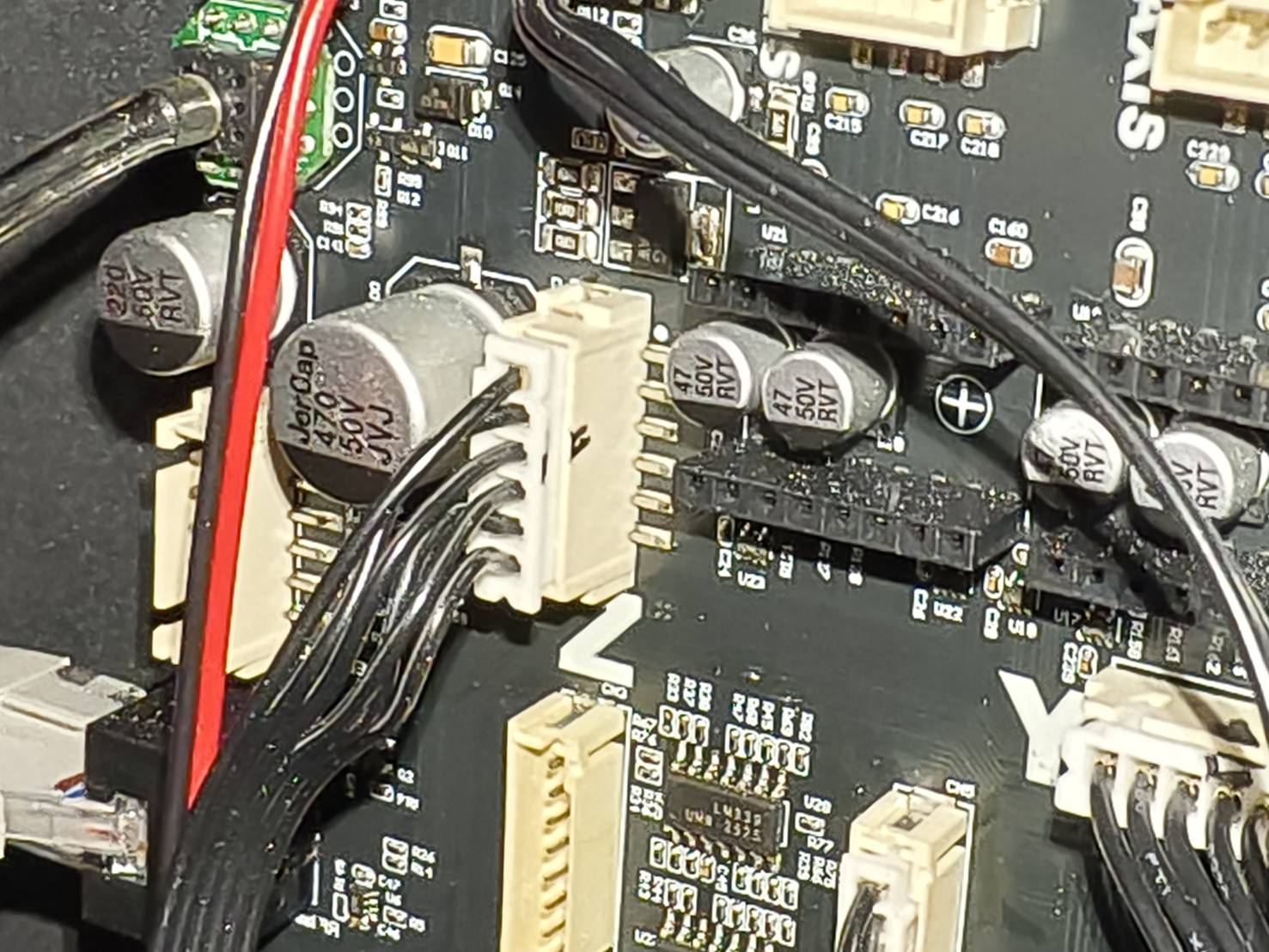

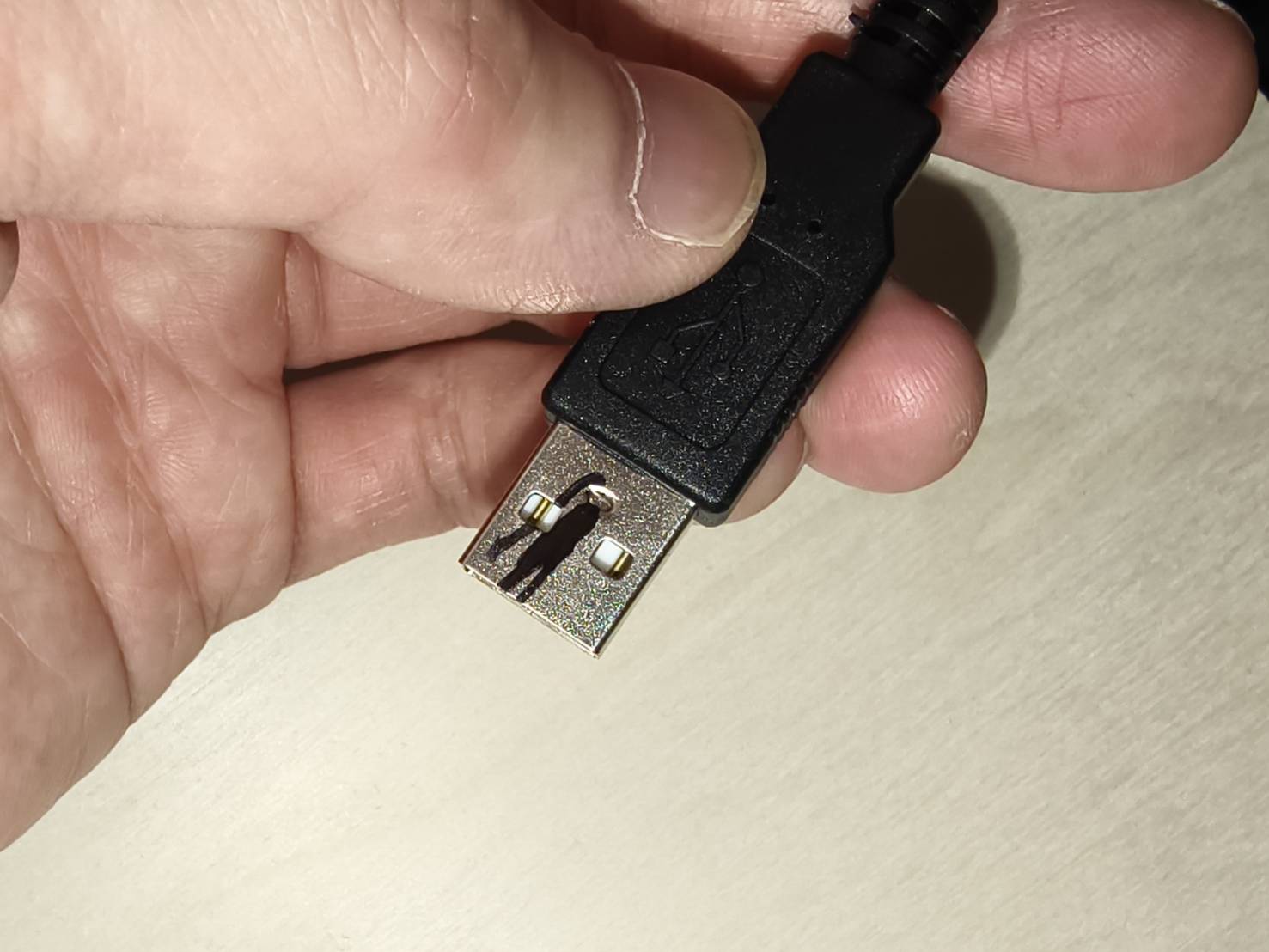

Remova o cabo da câmera (CAM1) na parte superior e marque-o para indicar que ele será conectado à porta USB superior (CAM1).

Certifique-se de tirar uma foto para garantir a marcação do cabo.

Passo 5

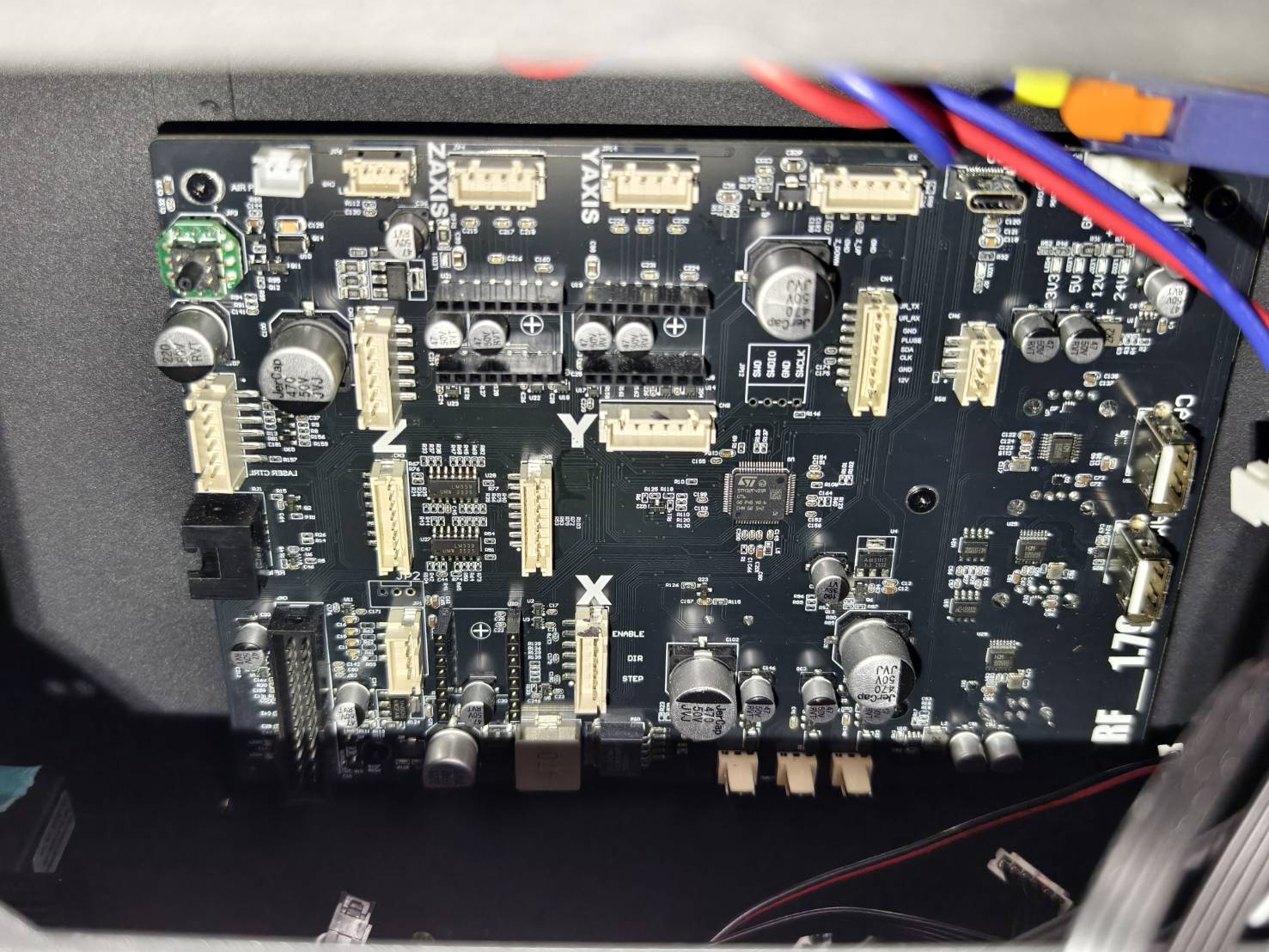

Desconecte todos os cabos da placa-mãe.

Etapa 6

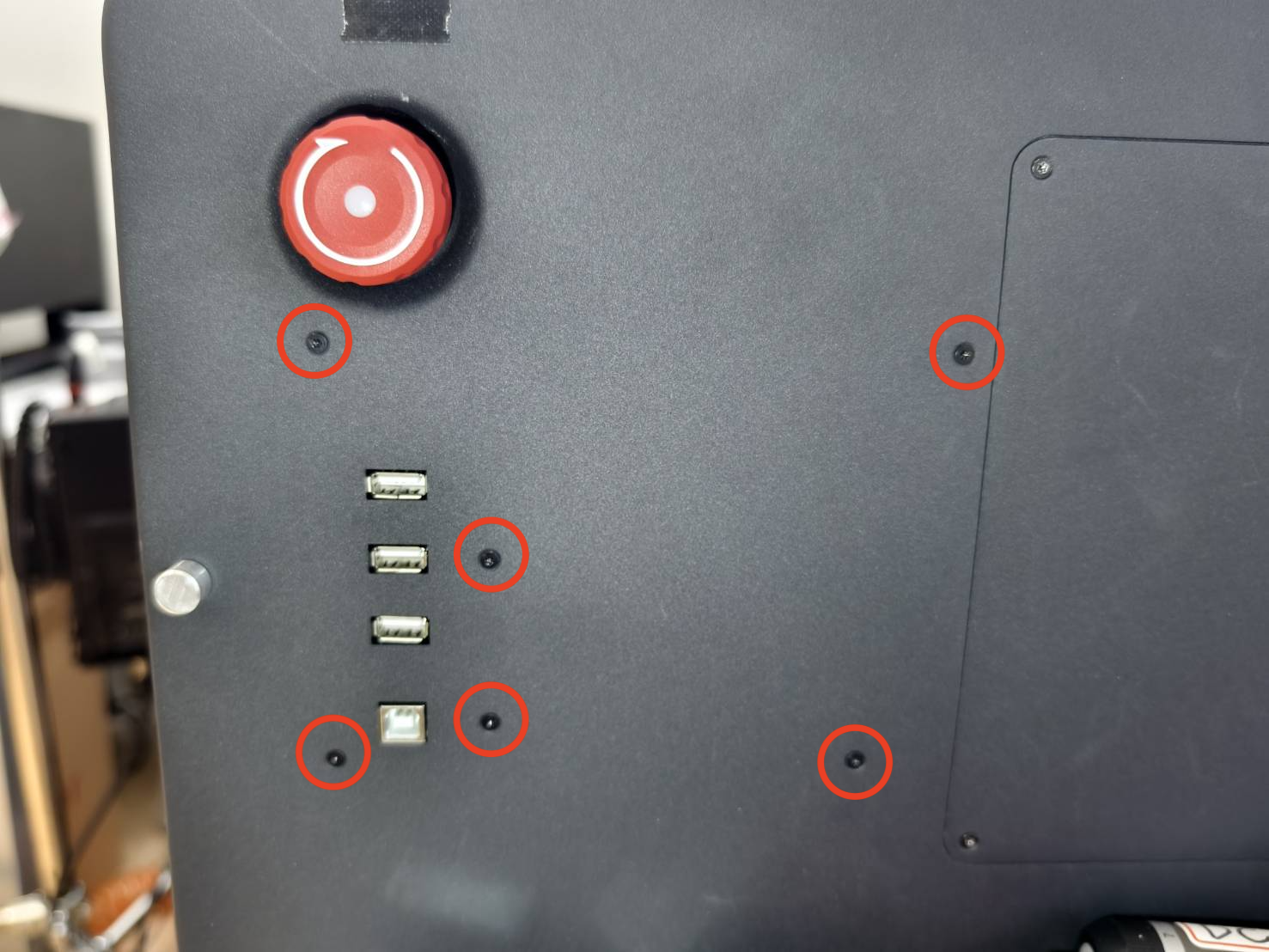

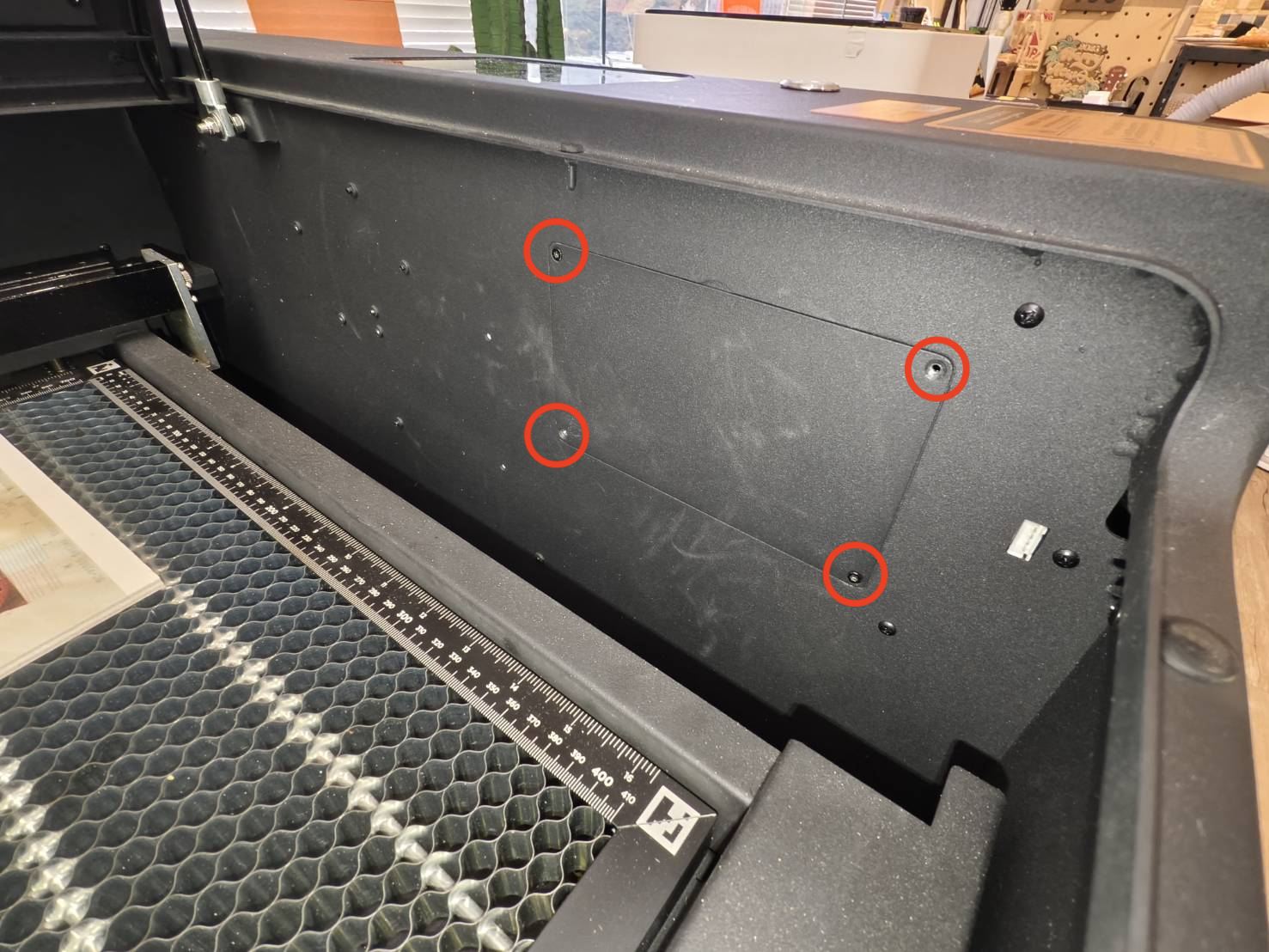

No lado direito da máquina, remova os parafusos T8 para desconectar a placa-mãe do sistema.

Aqui está uma demonstração de como retirar a placa através do orifício.

Etapa 7

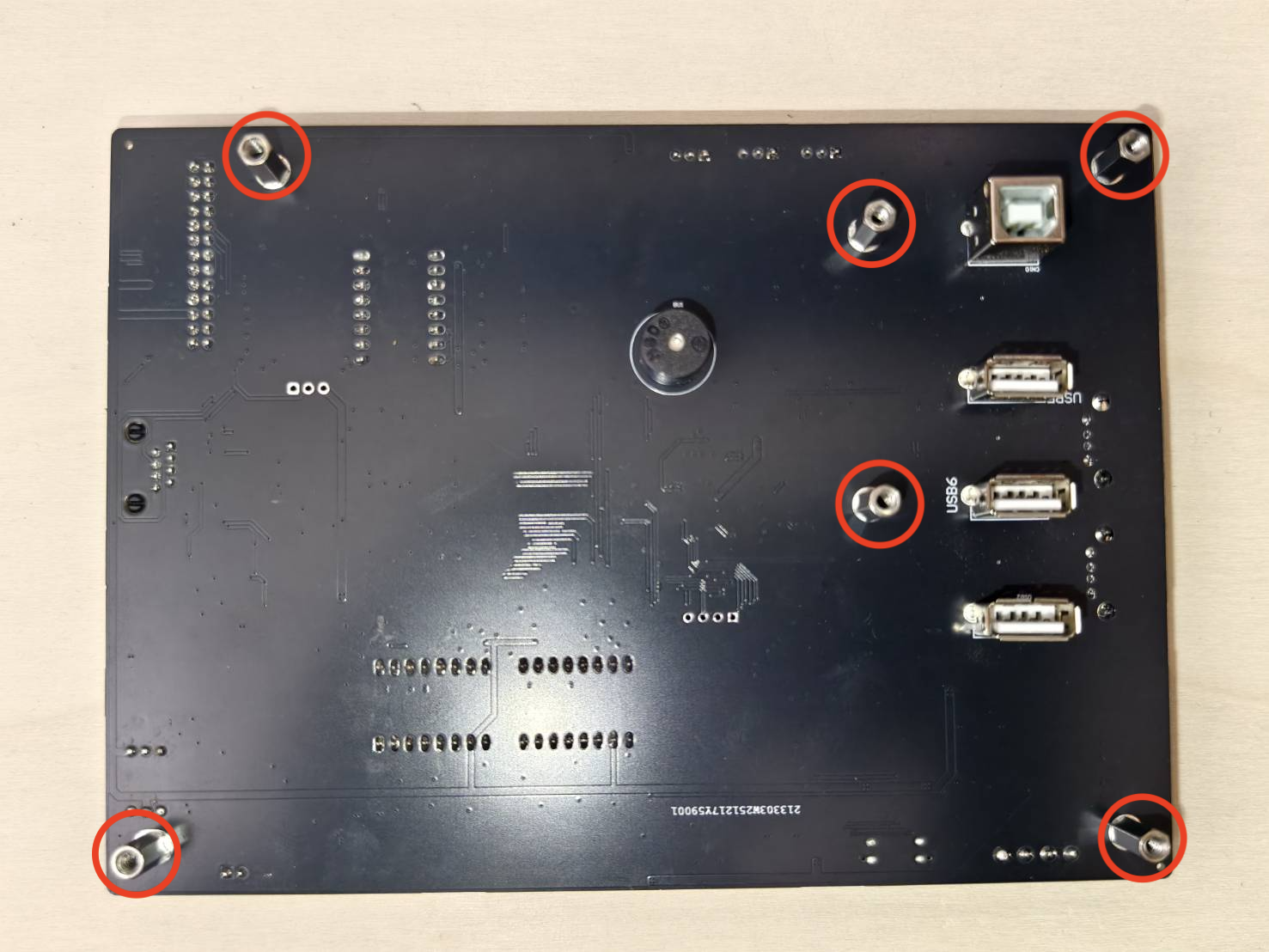

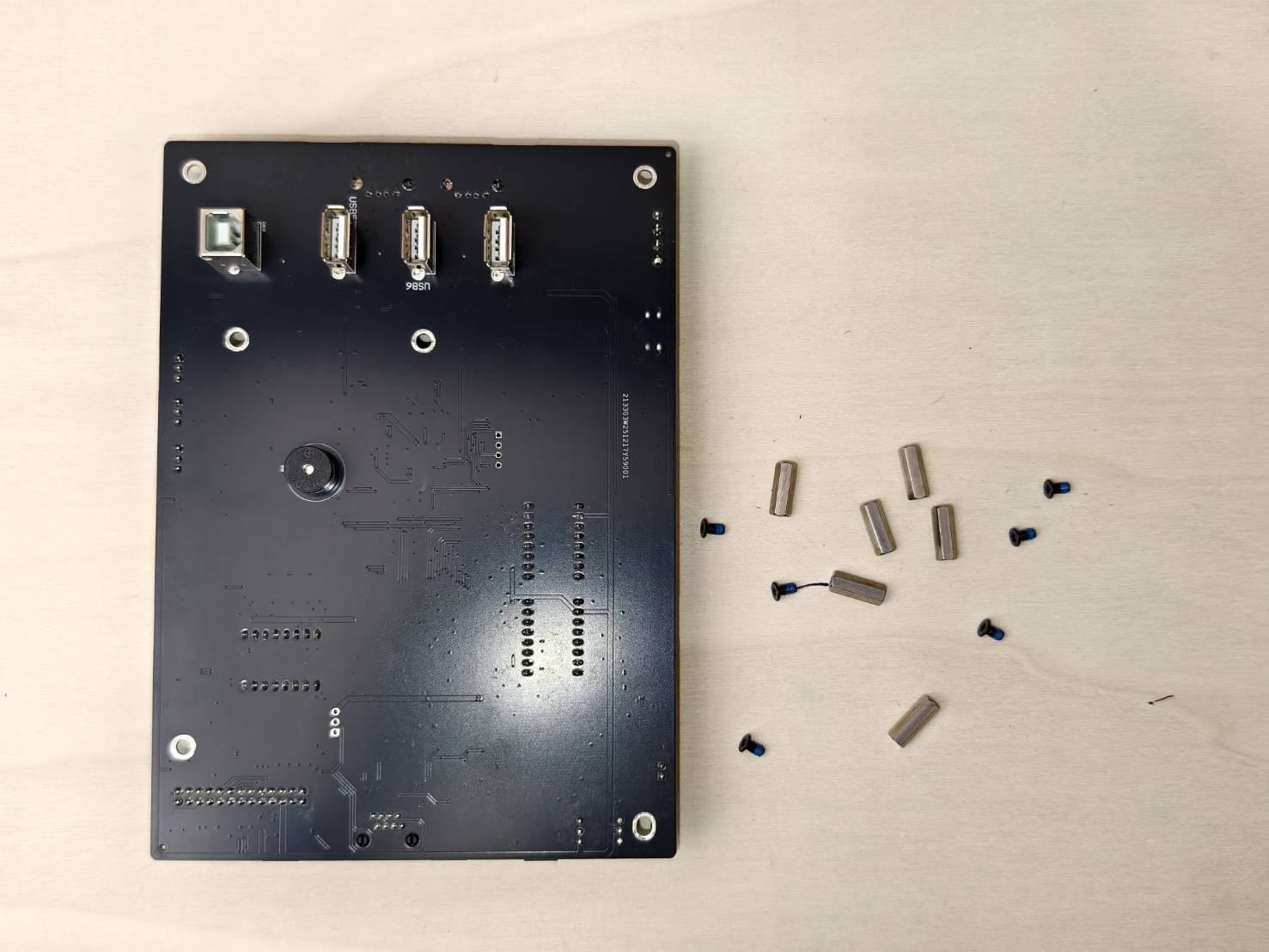

Remova os parafusos espaçadores da placa-mãe segurando o espaçador enquanto desparafusa o parafuso T8.

Parafusos T8 (Frontal)	Espaçadores (Traseira)

Etapa 8

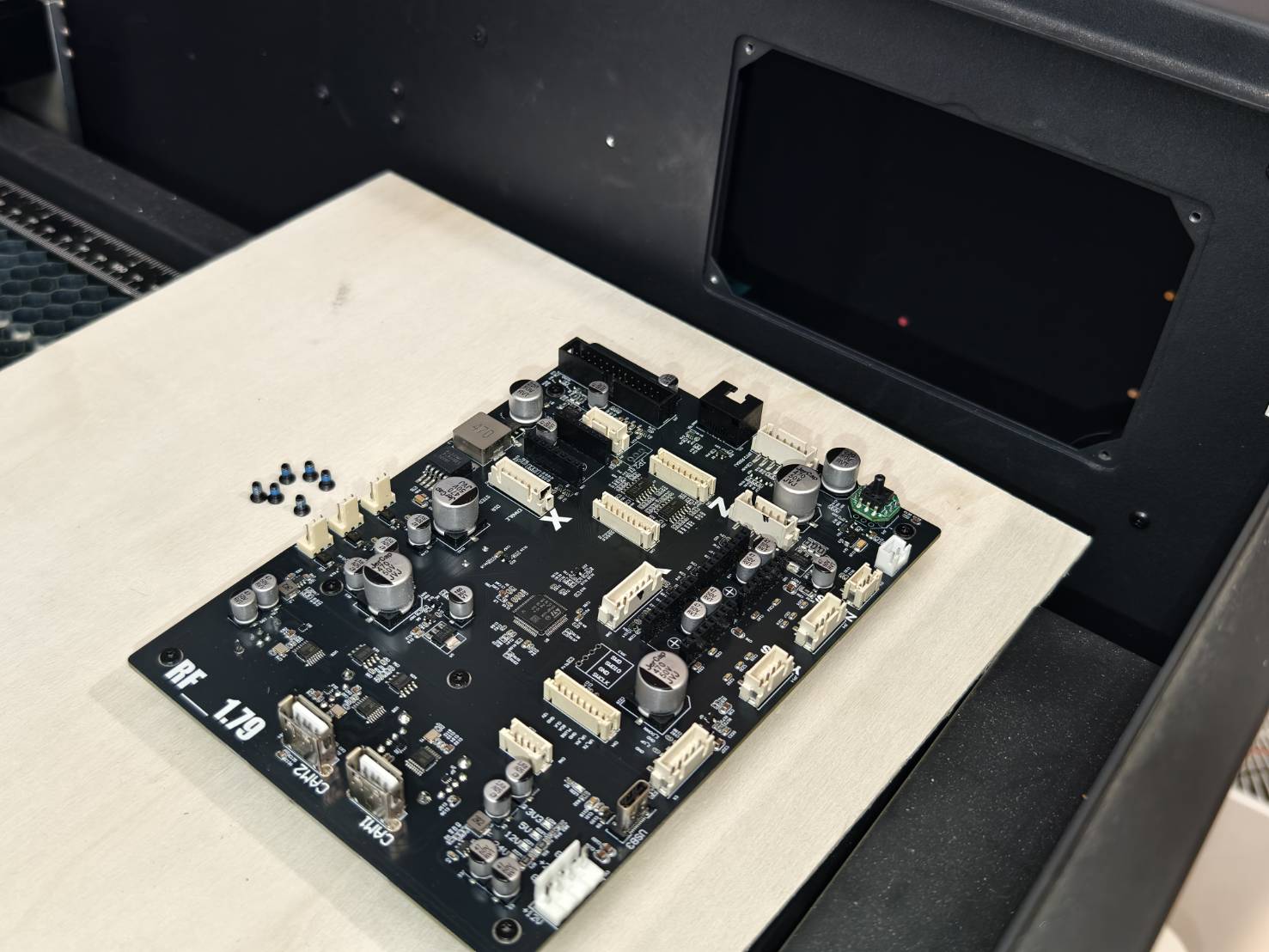

Instale os parafusos espaçadores na nova placa-mãe.

Parafusos T8 (Frontal)	Espaçadores (Traseira)

Etapa 9

Instale a nova placa-mãe com os parafusos espaçadores na máquina.

Aqui está uma demonstração de como inserir a placa através do orifício.

Etapa 10

Reconecte todos os cabos na placa-mãe. Certifique-se de conectar o motor e o cabo USB da câmera nas posições corretas indicadas.

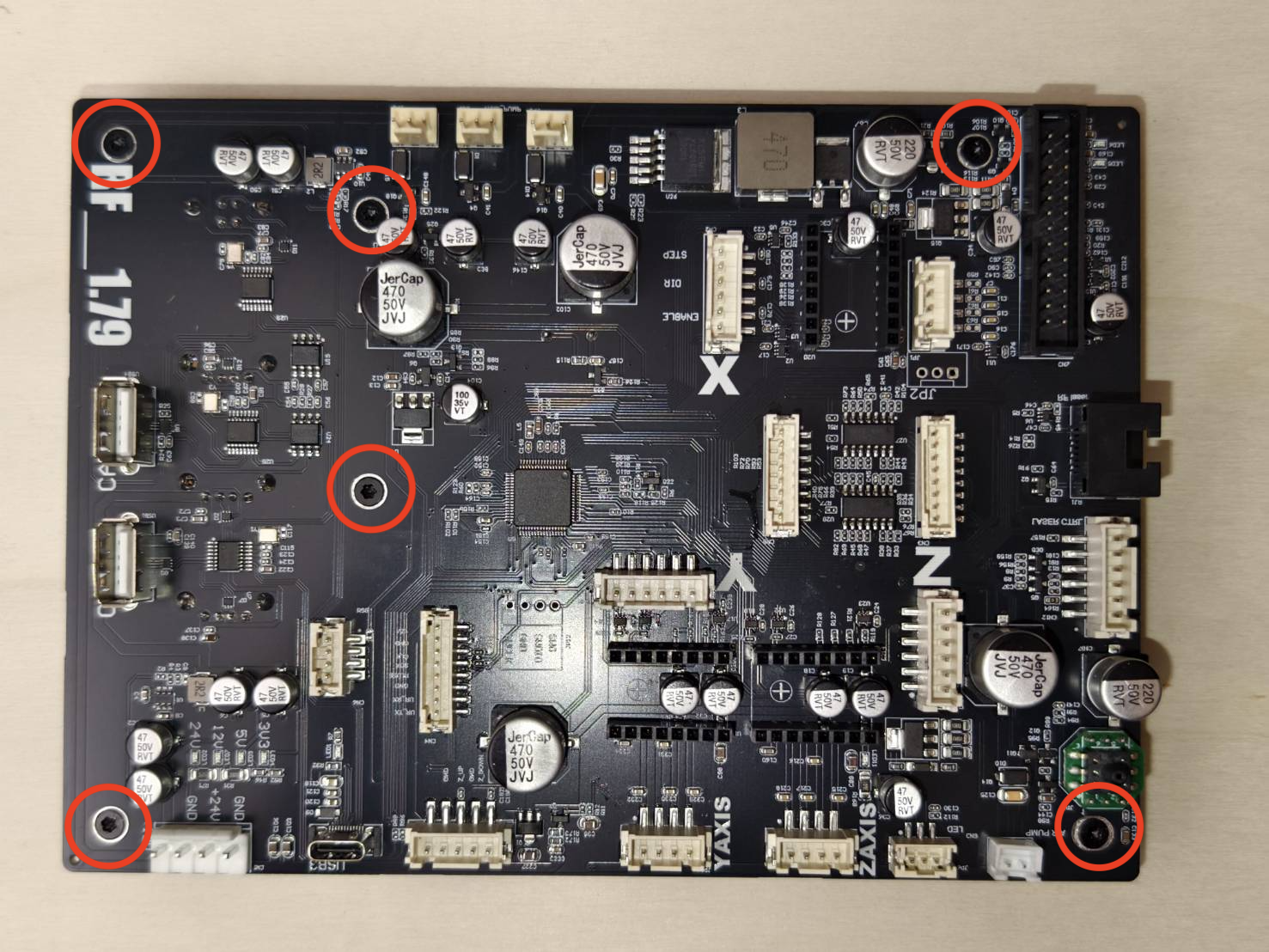

Para os outros conectores, consulte este diagrama que mostra quais conectores devem permanecer vazios.

Etapa 11

Reinstale a tampa lateral dentro da área de trabalho.

Etapa 12
