5-13 Ajustando o foco

Existem duas maneiras de ajustar o foco no beamo, que dependem se é um modelo padrão ou um modelo com um complemento de foco automático.
Se você possui a série Beambox, por favor verifique outra instrução.

(1) Modelo Padrão

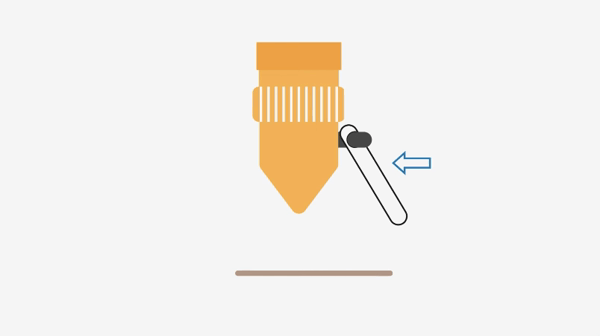

1. Gire a barra de foco (barra de acrílico) para baixo até que fique vertical.

2. Solte o anel de foco da cabeça do laser e abaixe a cabeça do laser até que a barra de foco repouse sobre a peça de trabalho.

3. Aperte o anel de foco da cabeça do laser e gire a barra de foco para cima até que fique vertical.

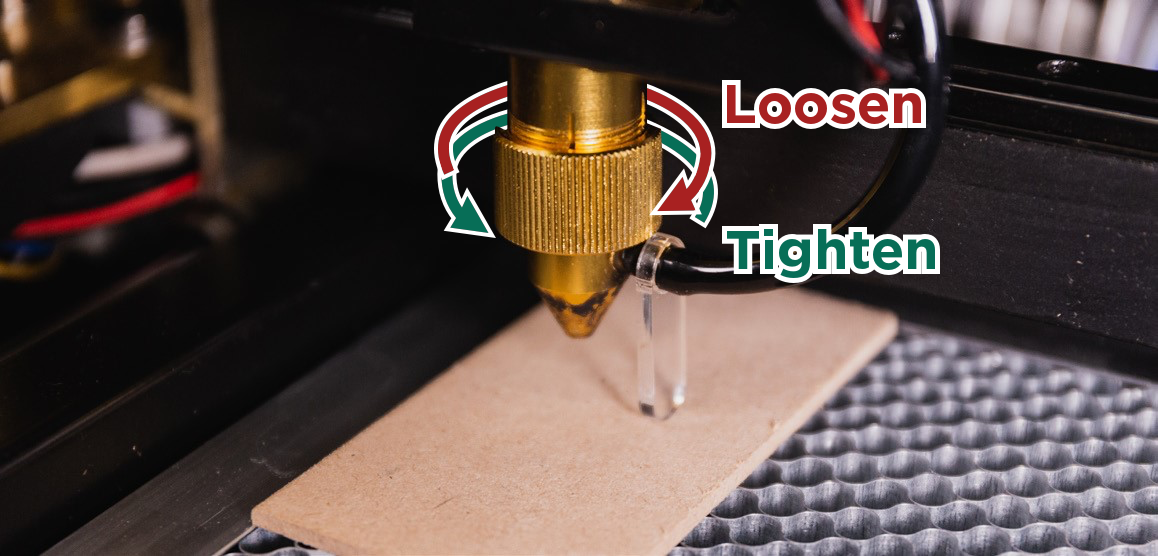

▲ Solte o anel de foco da cabeça do laser

▲ A barra de acrílico deve tocar precisamente a superfície do material.
⚠︎ Se o anel estiver muito apertado, considere usar um alicate para desapertá-lo. Cubra o anel com uma toalha para evitar que seja danificado ou arranhado.

Se a sonda estiver quebrada, você pode tentar os seguintes métodos:

• Método #1 - Faça a Sonda:

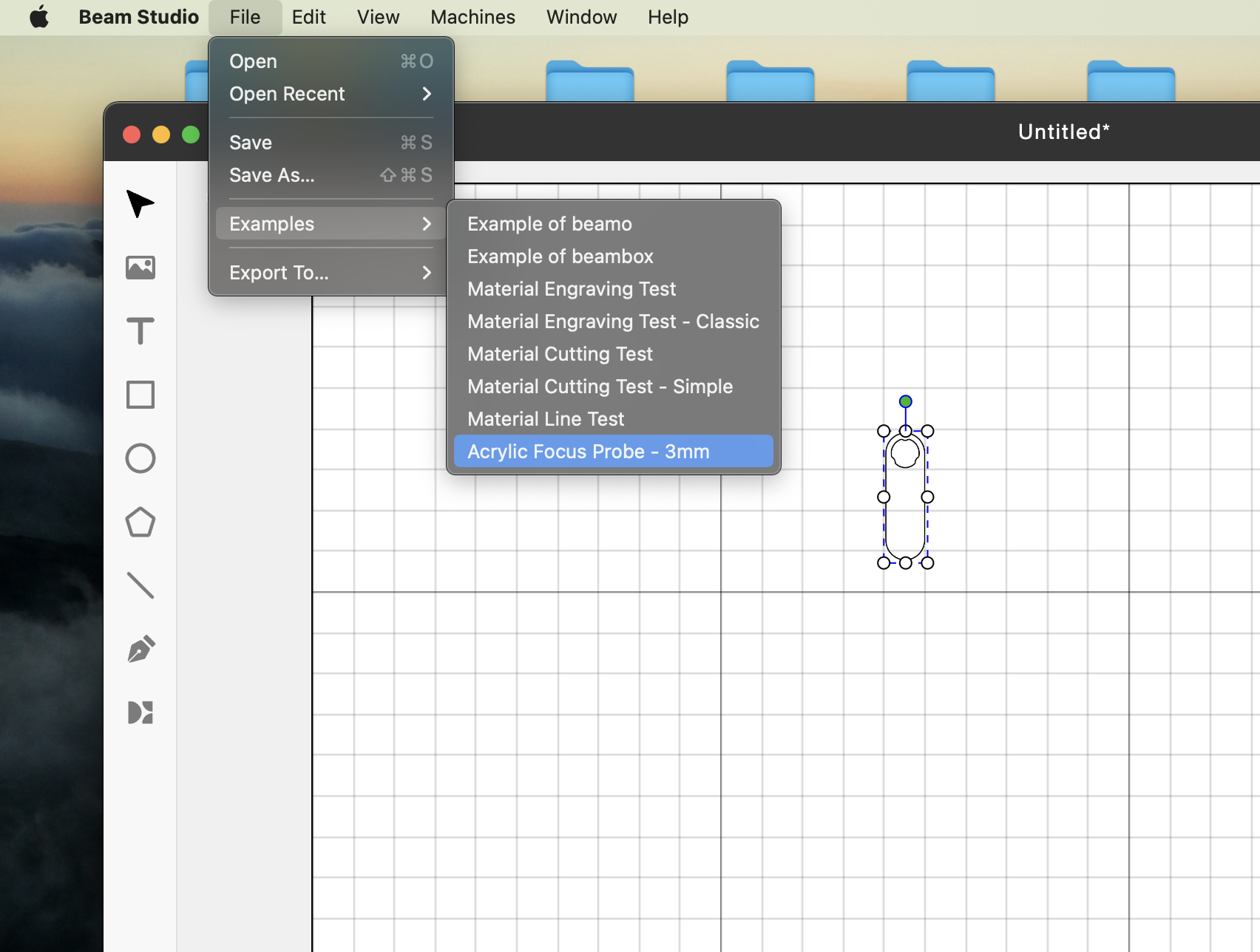

  Você pode encontrar o arquivo no Beam Studio ou o arquivo aqui também pode ser baixado. É recomendado usar acrílico de 3mm para cortar esta sonda.

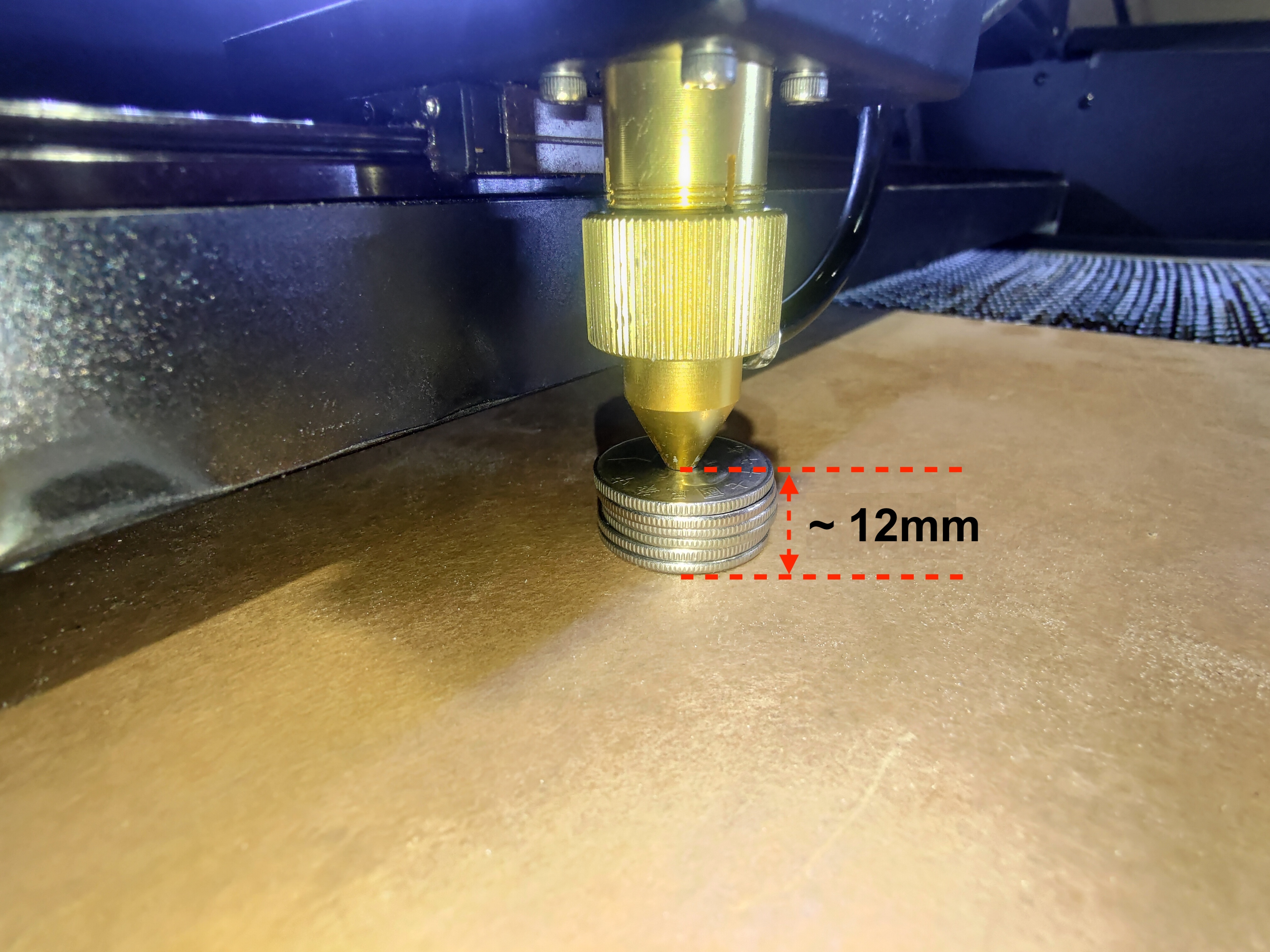

• Método #2 - Usando Moedas:

  As moedas serão fáceis de obter e usadas para medir a distância.

  • USD >> Moedas de 25 centavos (US quarters) x 7 unidades
  • EUR >> moedas de 50 centavos x 5 unidades
  • TWD >> moedas de $10 x 6 unidades
  • ...etc. (Você pode pesquisar ou medir a espessura das moedas que possui)





• Método 3 - Usando Materiais

  Se você tiver materiais com espessuras de 3mm, 4mm, 6mm, etc., poderá usar vários deles para obter as distâncias focais de 12mm.

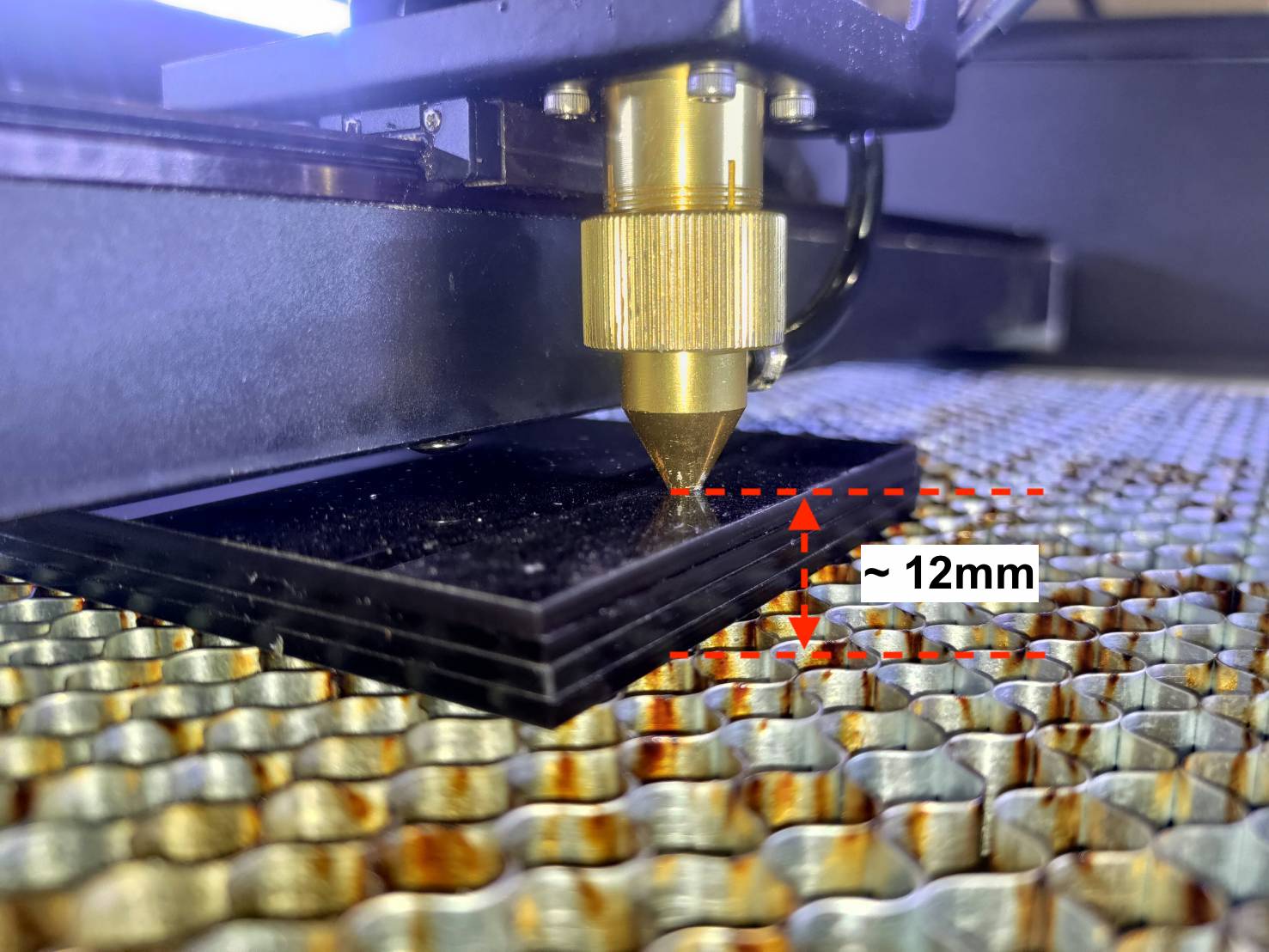

  Exemplo - Acrílico de 3mm x 4 unidades:


(2) Com o Complemento de Foco Automático

Modo de Sonda-

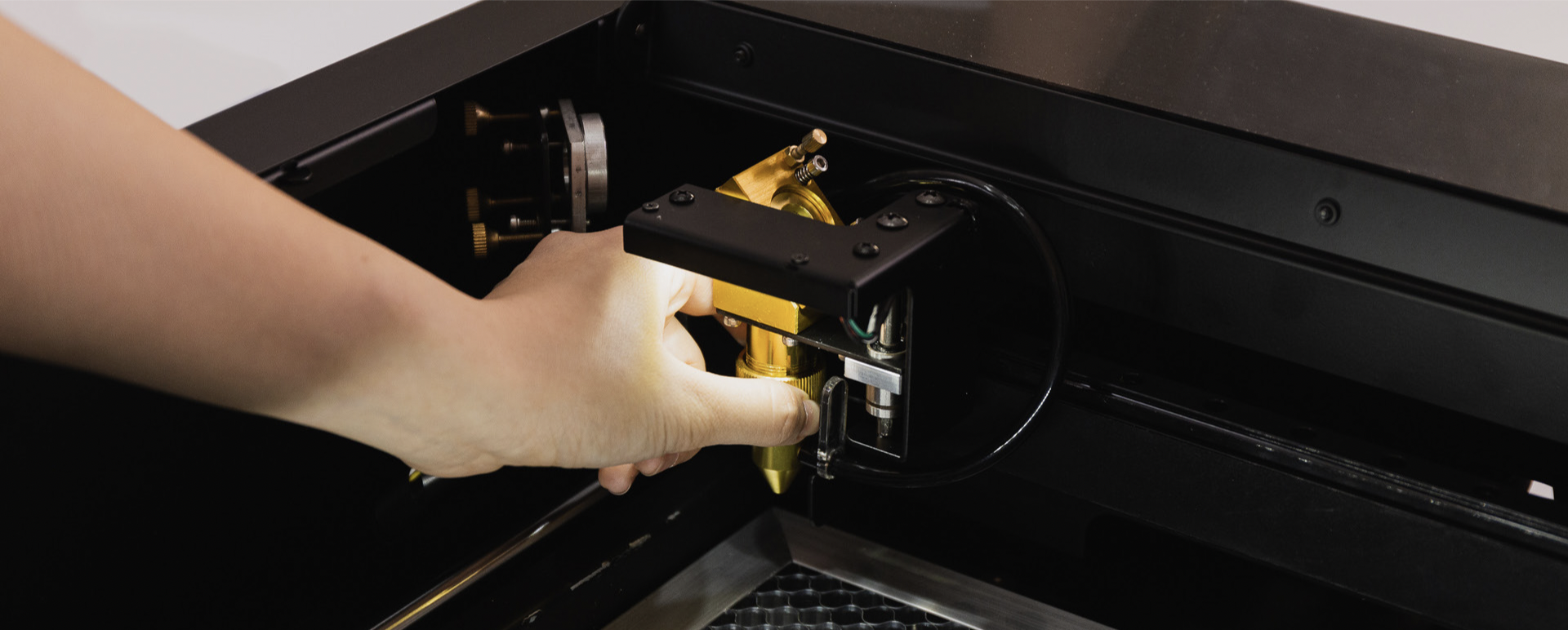

Toque duas vezes no botão na lateral do módulo enquanto ele estiver reto sobre o material desejado. Isso permite que a sonda do complemento detecte automaticamente a altura do material. Em seguida, pressionar e segurar o botão na lateral permite que a cabeça do laser retorne à sua origem.

Modo de Software-

1. Habilitando o Foco Automático

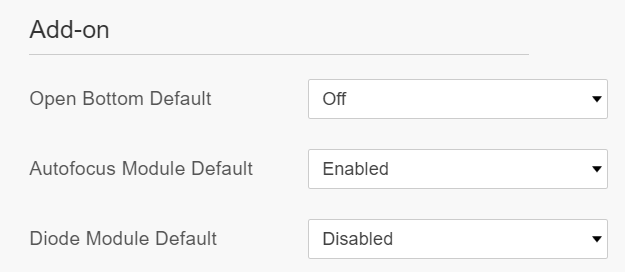

Para controlar o complemento de foco automático no Beam Studio e alternar alturas em várias camadas, vá para "Preferências" (Mac: Menu > Beam Studio > Preferências; Windows: Menu > Arquivos > Preferências) e habilite autofoco na seção Add-on .

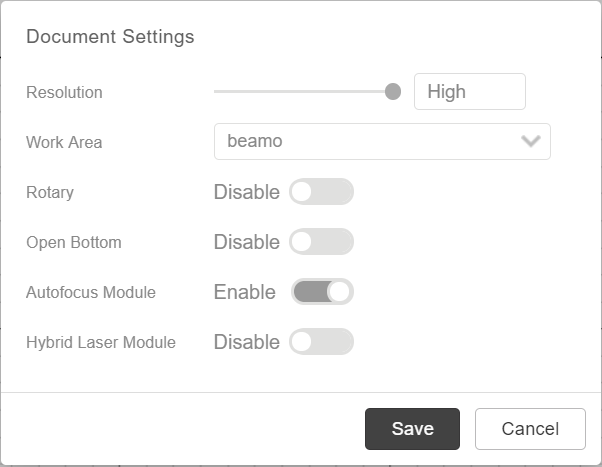

Configurações por arquivos podem ser definidas em: Menu > Editar > Configurações do Documento.

2. Configurando a Altura da Camada

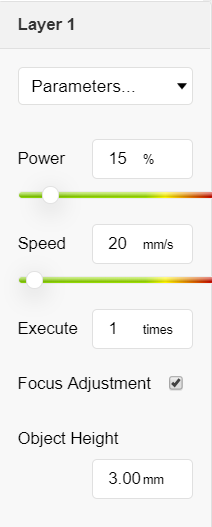

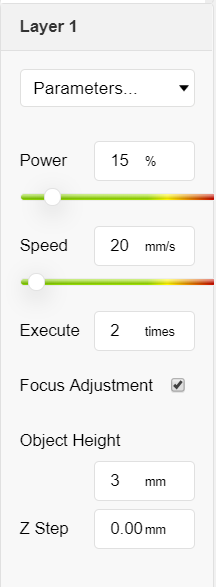

Após habilitar o add-on, uma nova caixa de seleção "Ajuste de Foco" pode ser encontrada no painel de parâmetros da camada.
Nas camadas onde "Ajuste de Foco" está marcado, a opção "Altura do Objeto" aparecerá.
Ajuste os valores em "Altura do Objeto" para controlar a altura da cabeça do laser ao cortar nesta camada específica.
Se o "Ajuste de Foco" estiver desmarcado, o módulo continuará a usar a mesma altura do início do trabalho ou da camada anterior.

3. Passo Z

Ao cortar materiais espessos, você pode querer executar várias passagens. Por exemplo, em camadas com "Ajuste de Foco" habilitado, quando "Executar" for maior que 1, uma opção controlável, "Passo Z", aparecerá. Esse valor controla o quanto a cabeça do laser degrada após os comandos entre as camadas, que são direcionados para cortar objetos mais espessos.
