Quando os materiais não podem ser cortados, existem muitas possibilidades que podem causar o problema, como a distância de foco estar incorreta, o caminho óptico estar desalinhado, o declínio do tubo de laser... etc.
No entanto, com base em nossa experiência, é GERALMENTE causado pelo desalinhamento do caminho óptico.
Por favor, siga os passos abaixo para determinar o que causa o problema.
Possíveis Causas
|
Itens de Preparação:
As ferramentas necessárias serão mencionadas em cada etapa, pois algumas etapas podem ser ignoradas.
Etapa 0 - Use a lista de verificação ao seguir as etapas:
Esta lista de verificação será usada para registrar todas as ações tomadas neste artigo. Após preencher a lista de verificação, imprima-a para salvar como PDF e envie-a ao seu revendedor ou ao Suporte FLUX, se necessário. Essas informações serão úteis para solucionar problemas e identificar a causa do problema.
Por favor, consulte o link: 5-2-7 O material não pode ser cortado (beamo)
Etapa 1 - Limpe todos os espelhos e a lente de foco
Espelhos sujos e uma lente de foco suja farão com que a saída do laser seja mais fraca.
- Por favor, siga as instruções no link abaixo para limpar todos os espelhos e lentes.
4-3-4 Limpeza de Espelhos e Lentes
- Após a limpeza, vá para Etapa 1.1 - Certifique-se de que os parâmetros estão definidos corretamente
Etapa 1.1 - Certifique-se de que os parâmetros estão definidos corretamente
Às vezes, as pessoas esquecem de alterar os parâmetros no painel ou no Beam Studio.
-
Beam Studio:
-
Painel:
- Após verificar ou ajustar, vá para Etapa 1.2 - Verifique a distância focal.
Etapa 1.2 - Verifique a distância focal
Uma distância focal incorreta afetará os resultados de corte ou gravação, tornando-os inaceitáveis.
- Por favor, consulte o artigo abaixo para garantir que você foque da maneira correta.
[5-2-16 Ajustando o foco]
- Após verificar ou ajustar, vá para Etapa 1.3 - Verifique o caminho óptico.
Etapa 1.3 - Verifique o caminho óptico
Com base em nossa experiência, quando os materiais não podem ser cortados, isso GERALMENTE é causado pelo desalinhamento do caminho óptico.
- Por favor, siga cuidadosamente as instruções no link abaixo e realinhe o caminho óptico, se necessário.
[4-3-5 Inspeção do Caminho Óptico]
-
Por favor, mantenha a coleção de fitas após terminar a inspeção.
- Após verificar ou realinhar, vá para Etapa 1.4 - Execute a mesma tarefa
Antes de passar para a próxima etapa, por favor, saiba que:
Todas as etapas após a Etapa 1.3 serão baseadas no caminho óptico bem alinhado.
Se você ainda não puder confirmar se o seu caminho óptico está bom ou não após ler o artigo mencionado acima, por favor, pare de ler este artigo e entre em contato diretamente com seu revendedor local ou com o Suporte da FLUX para obter ajuda.
(A coleção de fitas será uma informação fundamental para abordar o problema da OPA.)
Etapa 1.4 - Execute a mesma tarefa
- Execute a mesma tarefa com o mesmo material e verifique se agora pode ser cortado.
Determine seu resultado e a próxima ação a ser tomada:
|
|
Etapa 1.5 - Testando a preparação do material
Para realizar mais testes, prepare um desses dois materiais conforme listado abaixo.
-
Acrílico transparente de 3mm (Recomendado)
or
MDF de 3mm
- Após a preparação, vá para Etapa 2 - Teste de Corte Central
Etapa 2 - Teste de Corte Central
Vamos testar a capacidade de corte no centro da mesa.

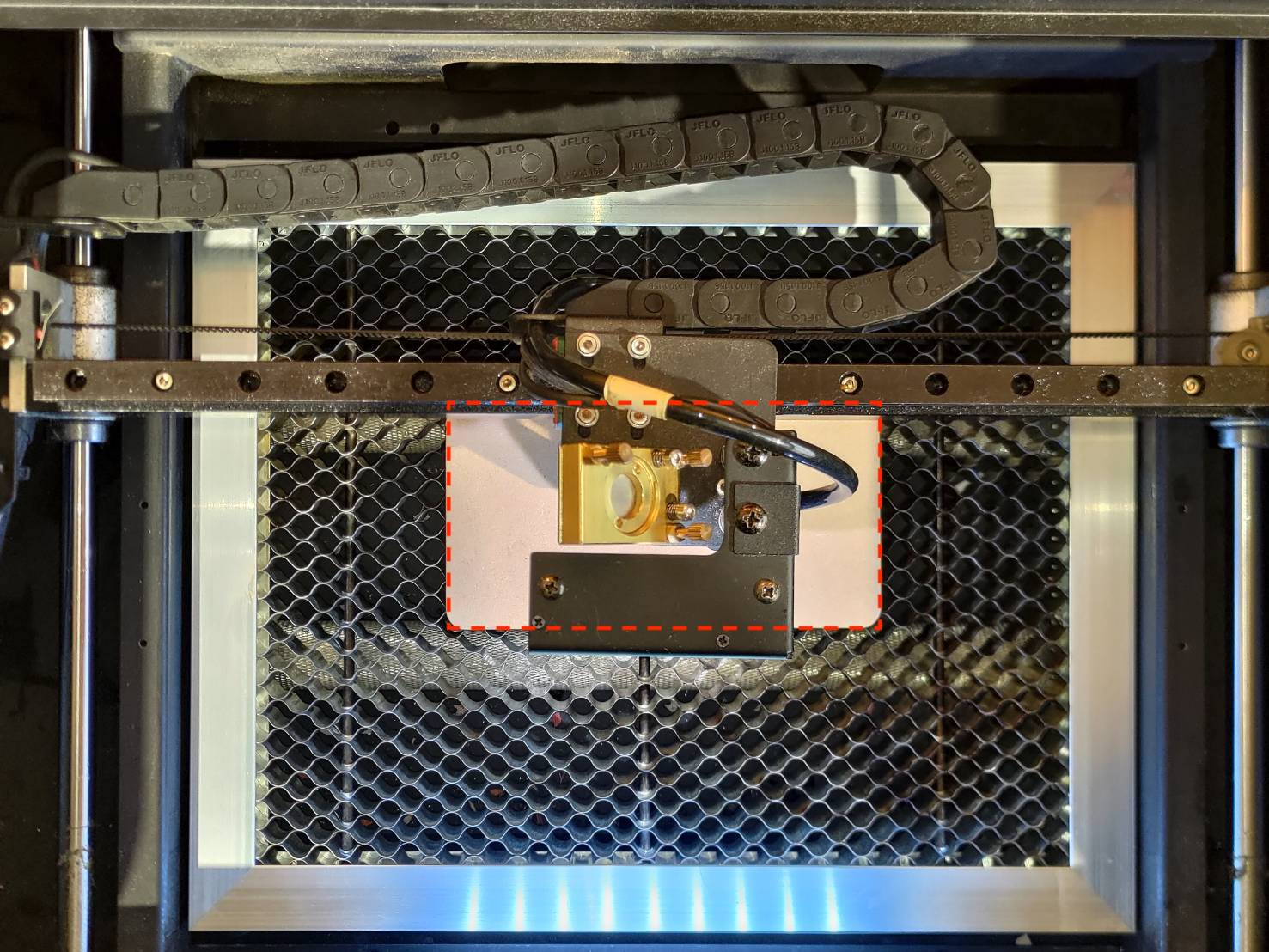

- Coloque o material preparado (acrílico ou madeira de 3mm) no centro da mesa.
Certifique-se de focar antes de iniciar a tarefa.
- Corte o arquivo de exemplo no Beam Studio.
Determine seu resultado e a próxima ação a ser tomada:
|
|
Etapa 2.1 - Restaurar para as configurações de fábrica
Às vezes, uma falha no firmware pode fazer com que a saída do laser seja anormal.
Para excluir a possibilidade de problemas no firmware, por favor, reinicie a máquina.
-
Restaurar para as configurações de fábrica. (Máquina > Restaurar para as configurações de fábrica)
- Após a reinicialização, por favor, corte o arquivo de exemplo novamente como na Etapa 2.
Determine seu resultado e a próxima ação a ser tomada:
|
|
Etapa 3 - Teste de corte no canto inferior direito
Nesta etapa, vamos testar a capacidade de corte na área inferior direita da mesa.

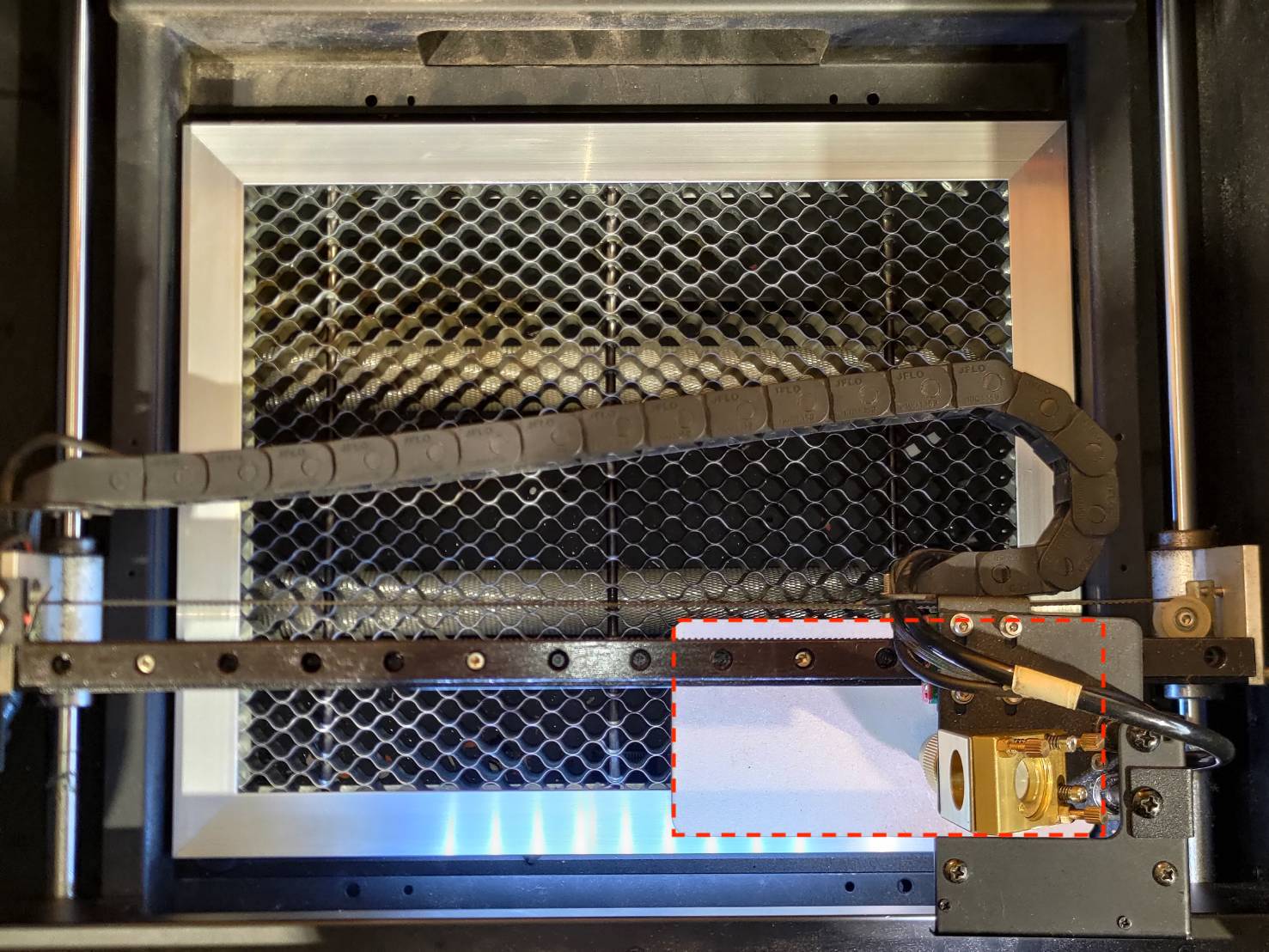

- Coloque o material preparado (acrílico de 3mm ou madeira) na área inferior direita da mesa.
Certifique-se de focar antes de iniciar a tarefa.
- Corte o arquivo de exemplo no Beam Studio.
Determine seu resultado e a próxima ação a ser tomada:
|
|
Etapa 3.1 - Verifique novamente o caminho óptico
Com base na condição da máquina, se o material puder ser cortado no centro, mas não na área inferior direita, é provável que o caminho óptico possa ser reajustado e melhorado.
Por favor, volte para Etapa 1.3 - Verifique o caminho óptico. e certifique-se de que seu OPA esteja bem alinhado.
Se você ainda não puder confirmar se o seu caminho óptico está bom ou não após ler o artigo mencionado acima, por favor, pare de ler este artigo e entre em contato diretamente com seu revendedor local ou com o Suporte da FLUX para obter ajuda.
(A coleção de fitas será uma informação fundamental para abordar o problema da OPA.)
Determine seu resultado e a próxima ação a ser tomada:
|
|
Etapa 4 - Aumente a taxa de potência e diminua a velocidade
Para identificar melhor o problema, vamos verificar se aumentar a taxa de potência e diminuir a velocidade pode melhorar o resultado do corte.
-
Beam Studio:
- Aumente a taxa de potência padrão em 20%.
(Se o padrão for 15%, então 15% + 20% = 35% será definido)
- Diminua a velocidade padrão pela metade.
(Se o padrão for 300mm/s, então 300mm/s *0,5 = 150mm/s será definido)
- Execute a mesma tarefa e veja como fica.
- Se falhou no centro da última vez, teste novamente o centro.
- Se falhou na área inferior direita da última vez, teste novamente a área inferior direita.
Determine seu resultado e a próxima ação a ser tomada:
|
|
Etapa 5 - Informe ao revendedor local ou ao Suporte FLUX:
- Siga as instruções no link abaixo para relatar corretamente um problema ao seu revendedor local ou ao suporte FLUX. [Entre em Contato com o Suporte ao Cliente]
- Certifique-se de ter concluído a lista de verificação e salve-a como um arquivo PDF para que você possa compartilhar as ações tomadas.
*As informações coletadas, como fotos ou vídeos que mostram o problema da sua máquina neste artigo, serão necessárias para serem compartilhadas com o revendedor ou com o Suporte FLUX.
#END
