5-10 Sem Saída do Feixe de Laser

Descrição

A razão para um laser falhar na saída pode ser complexa. Pode ser causado por um tubo de laser deteriorado, uma fonte de alimentação do laser quebrada (Laser PSU) ou falha do sistema...etc.

Por favor, siga os passos abaixo para solucionar o problema.

Possíveis Causas

Ferramentas

Passo 1

Por favor, verifique o vídeo abaixo e determine se o sintoma é semelhante ao da sua máquina.
(Se não houver saída de laser quando o Beambox estiver em funcionamento e emitindo um som de estalo alto,
isso indica que o tubo está quebrado.)

Determine seu resultado e a próxima ação a ser tomada:

Passo 2

Certifique-se de que as configurações de taxa de potência e velocidade estejam corretas no software.

Determine seu resultado e a próxima ação a ser tomada:

Passo 2.1

Duplique as configurações da taxa de potência, inicie a tarefa e veja se o laser é emitido.
(Por exemplo, se sua taxa de potência for originalmente 15%, aumente para 30% e inicie a tarefa.)

Determine seu resultado e a próxima ação a ser tomada:

Passo 3

Desligue a máquina.

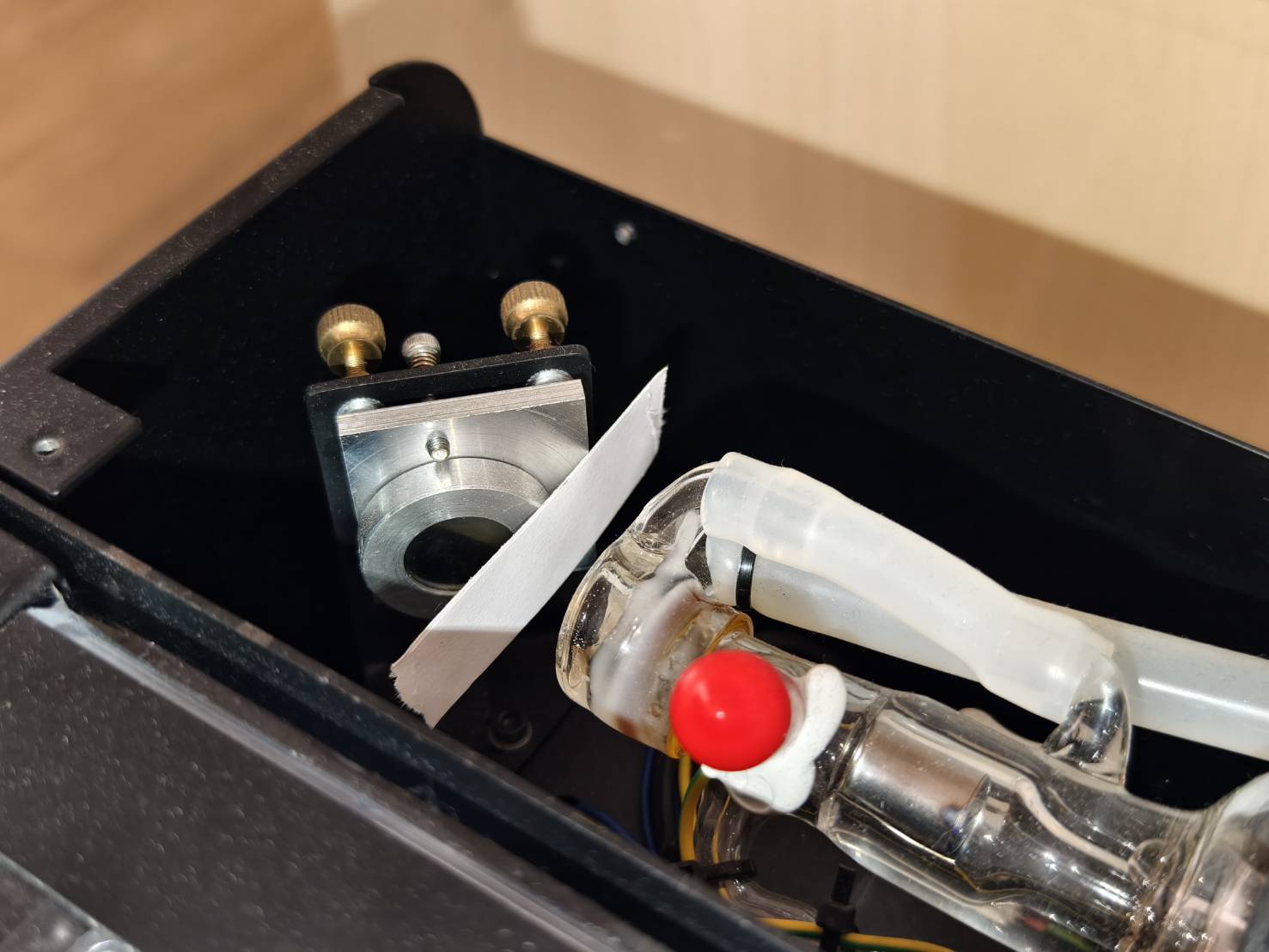

Abra a tampa traseira e coloque uma nova fita dupla face no primeiro espelho.
Se sua máquina tiver dois ímãs na tampa traseira, a tampa deve ser recolocada.
Após colocar a fita, por favor, vá para Passo 3.1.

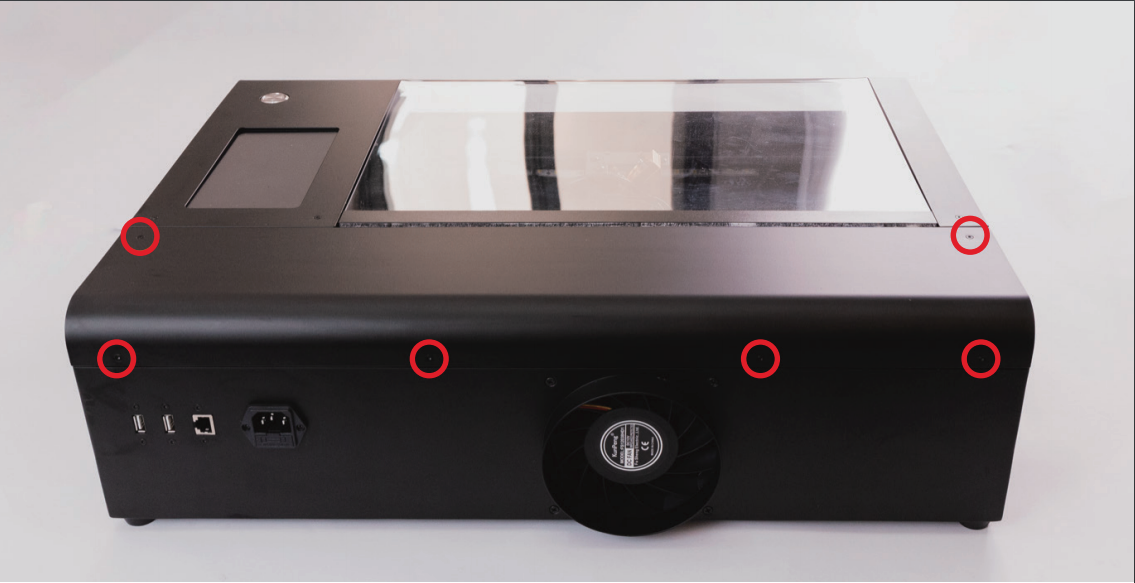

• Use uma chave de fenda T8 para desparafusar os parafusos na parte traseira da máquina e, em seguida, a tampa traseira pode ser removida.

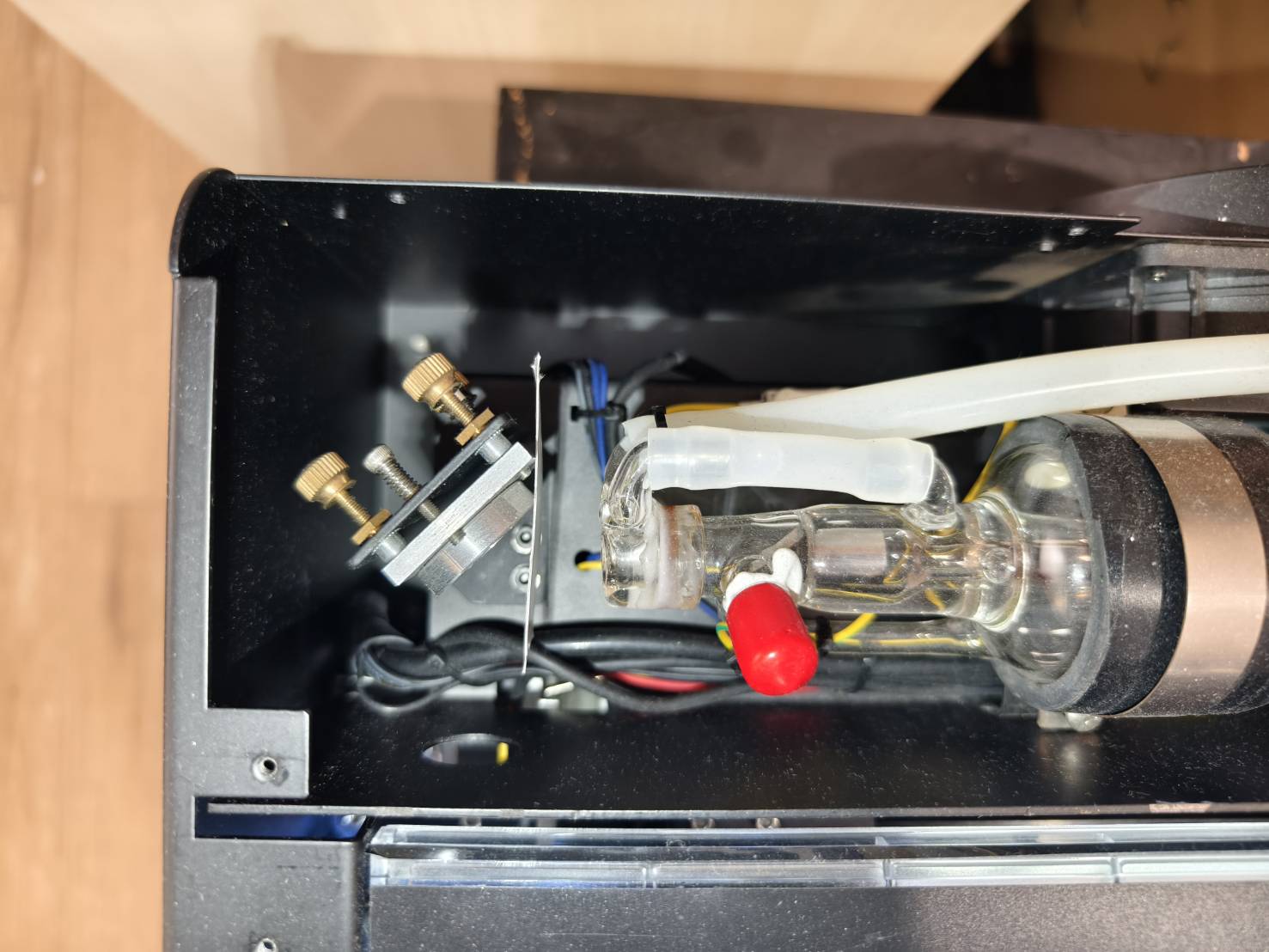

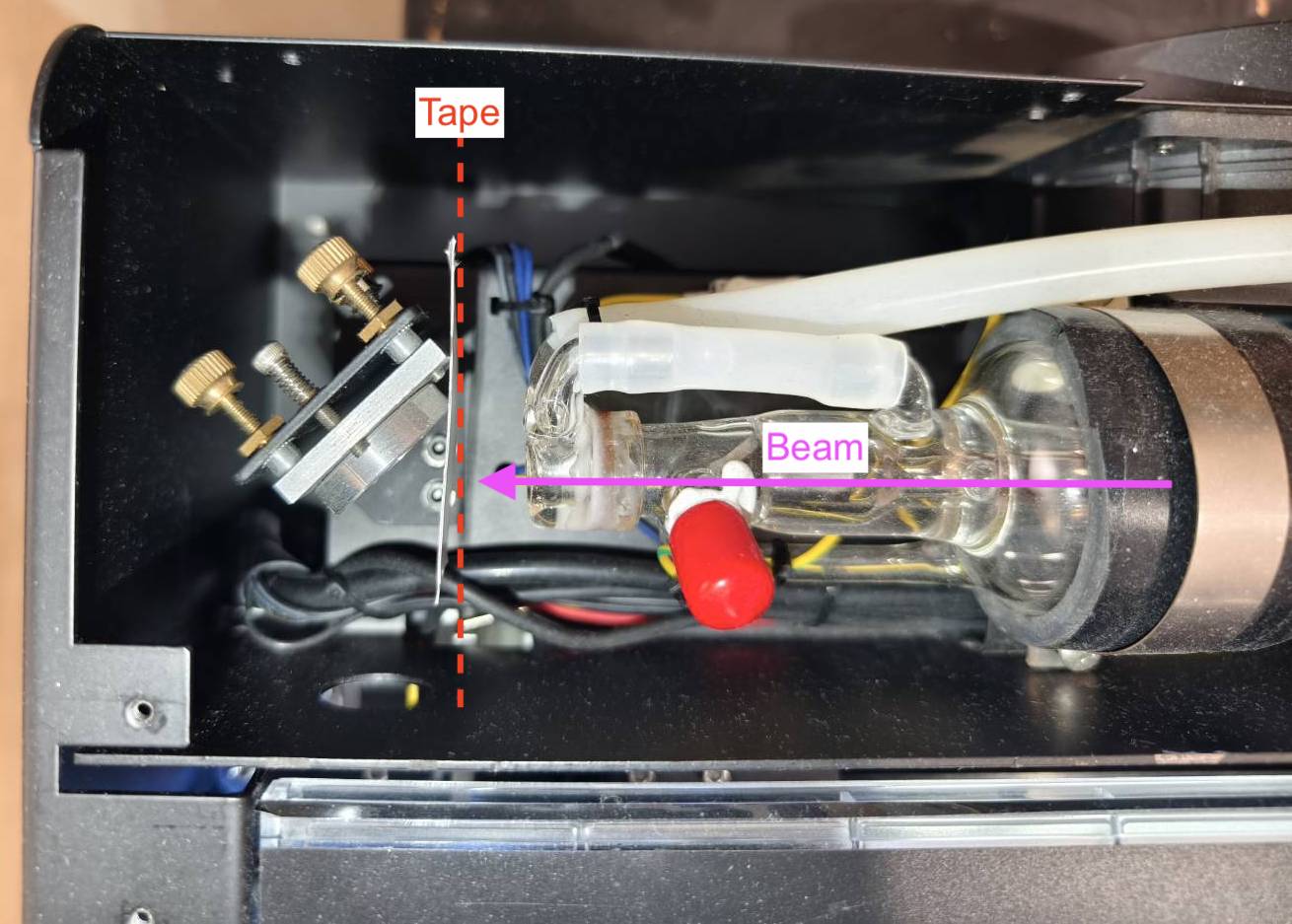

• Coloque a fita no espelho para ter um ângulo de 90 graus em relação ao feixe.

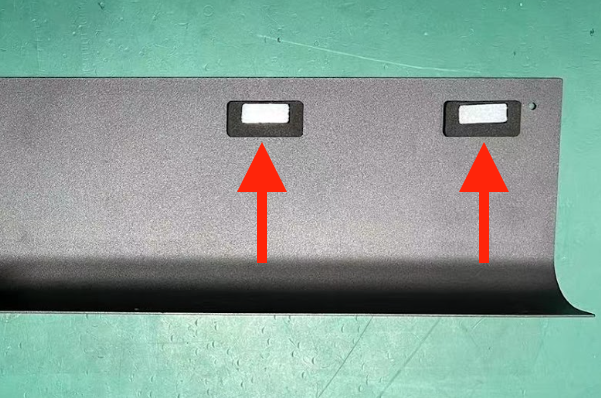

• Se sua máquina tiver dois ímãs na tampa traseira, após colocar a fita, a tampa traseira deve ser recolocada para que a máquina detecte a porta fechada, para que os pulsos possam ser feitos.
  (Não é necessário aparafusar, desde que o ícone de porta fechada possa ser fechado.)

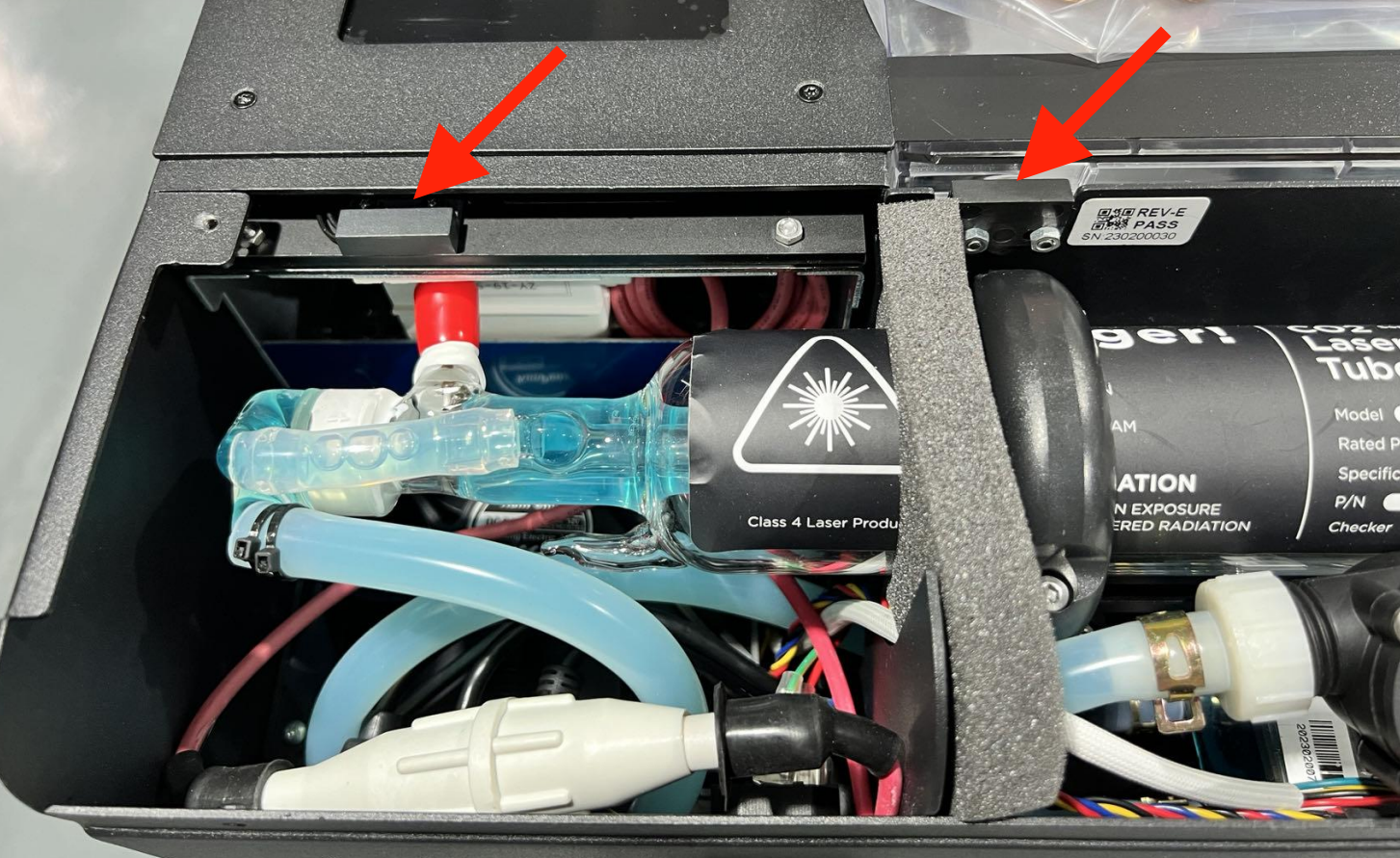

• Você também pode colocar dois ímãs nos sensores apontados abaixo para fechar a porta.





Passo 3.1

Faça 5 pulsos e verifique se a fita tem uma marca de queimadura.
(Consulte os exemplos para determinar o resultado da fita.)

A. Ligue a máquina.
B. Feche a tampa.
C. Entre no modo de Manutenção e aguarde até que o processo de homing seja concluído.

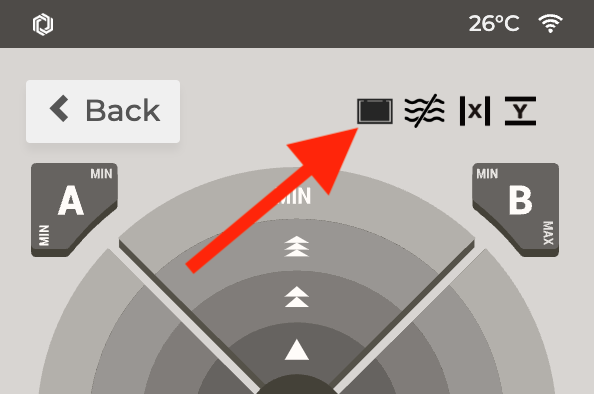

     (Certifique-se de que o ícone da porta esteja fechado, caso contrário, você não poderá fazer um pulso.)
D. Encontre o botão Pulso.
E. Um pressionamento = um pulso, dois pressionamentos = dois pulsos e assim por diante.
F. Verifique a fita
⚠︎ Sempre faça pulsos quando a tampa da porta estiver fechada.

Exemplos de Resultado da Fita

Bom Exemplo - Redondo e Forte	Mau Exemplo - Fraco, Oco ou Não Redondo

Determine seu resultado e a próxima ação a ser tomada:

Passo 4

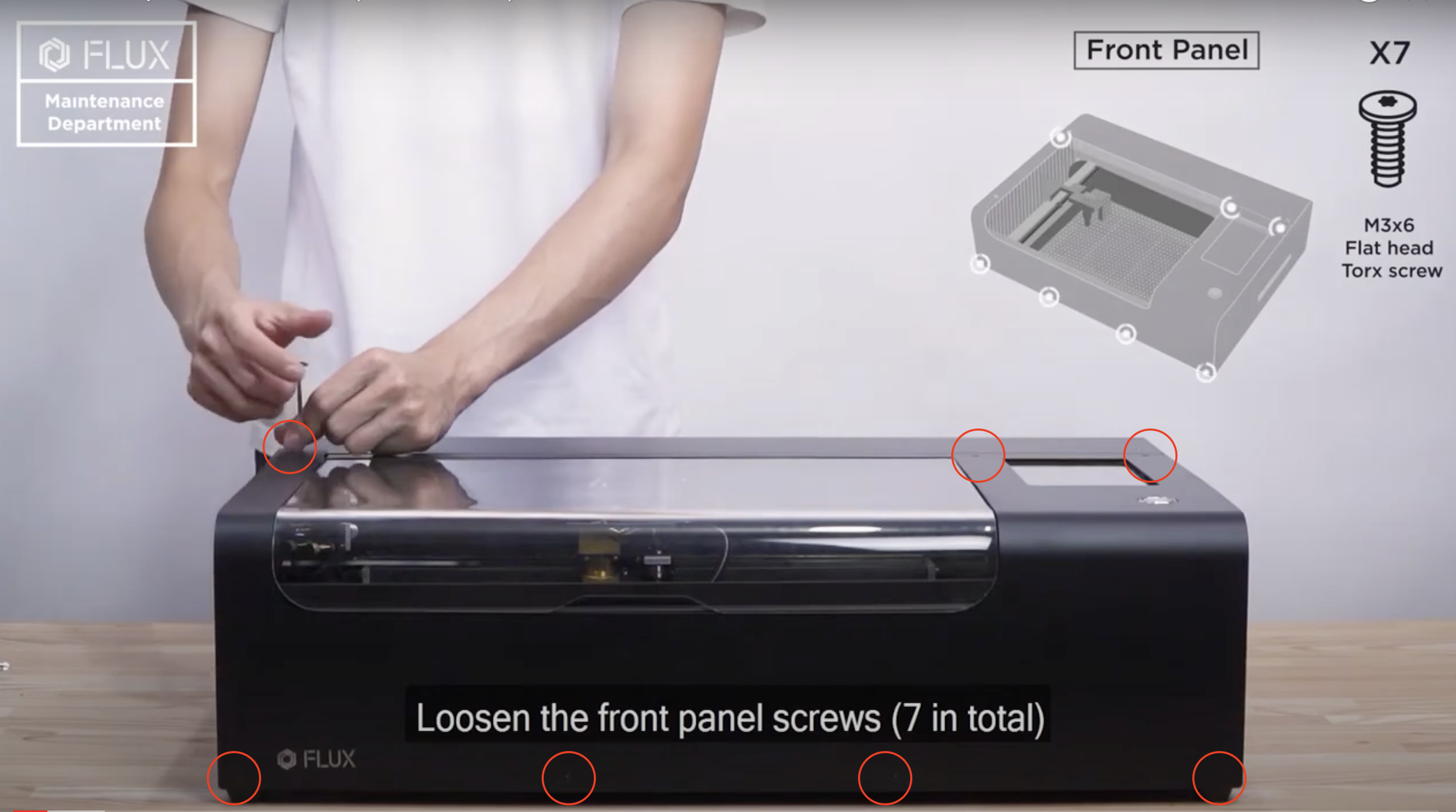

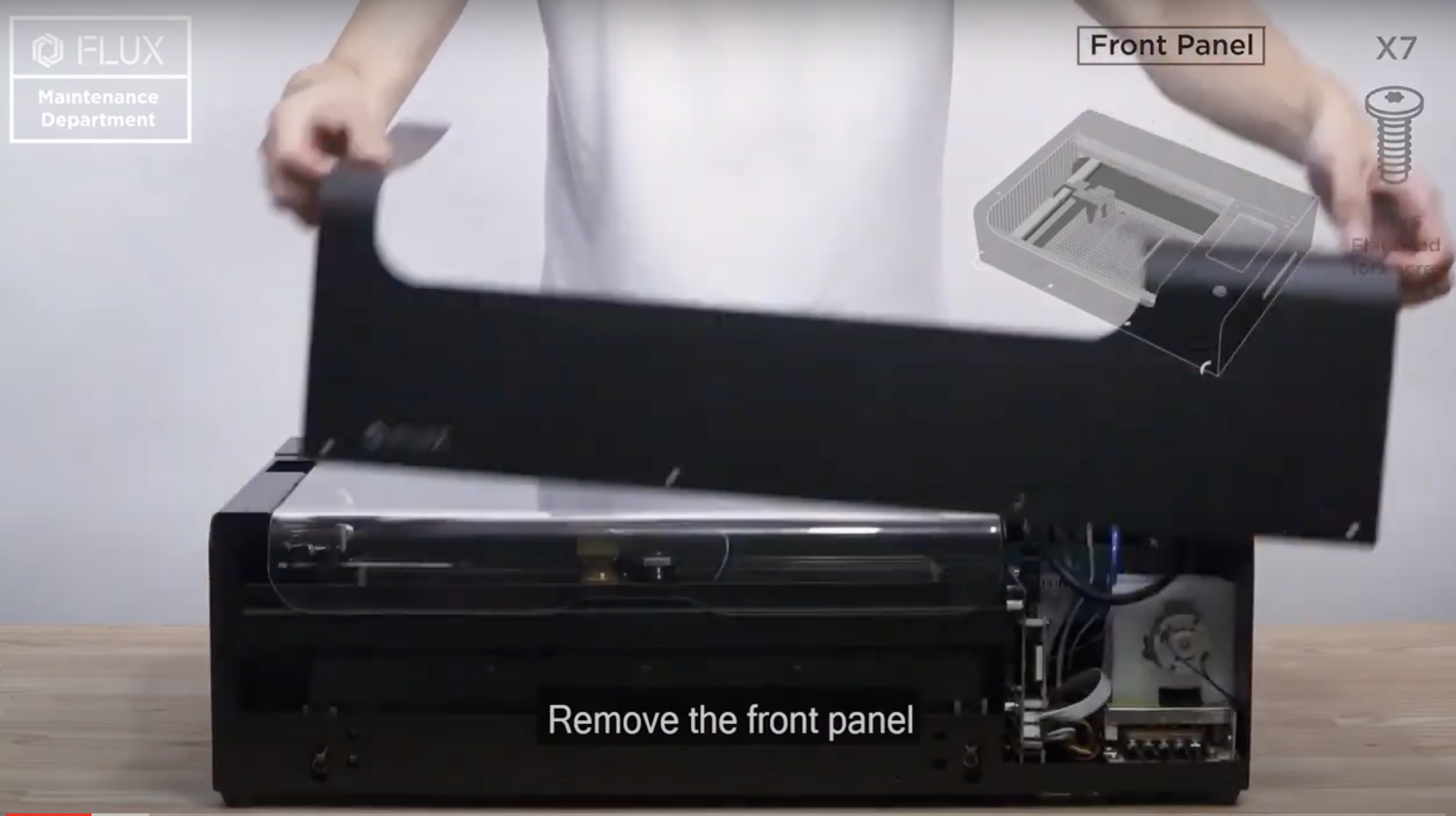

• Remova a tampa frontal desparafusando estes parafusos T8.
  (Você pode consultar o vídeo que tem o clipe de remoção da tampa frontal.)

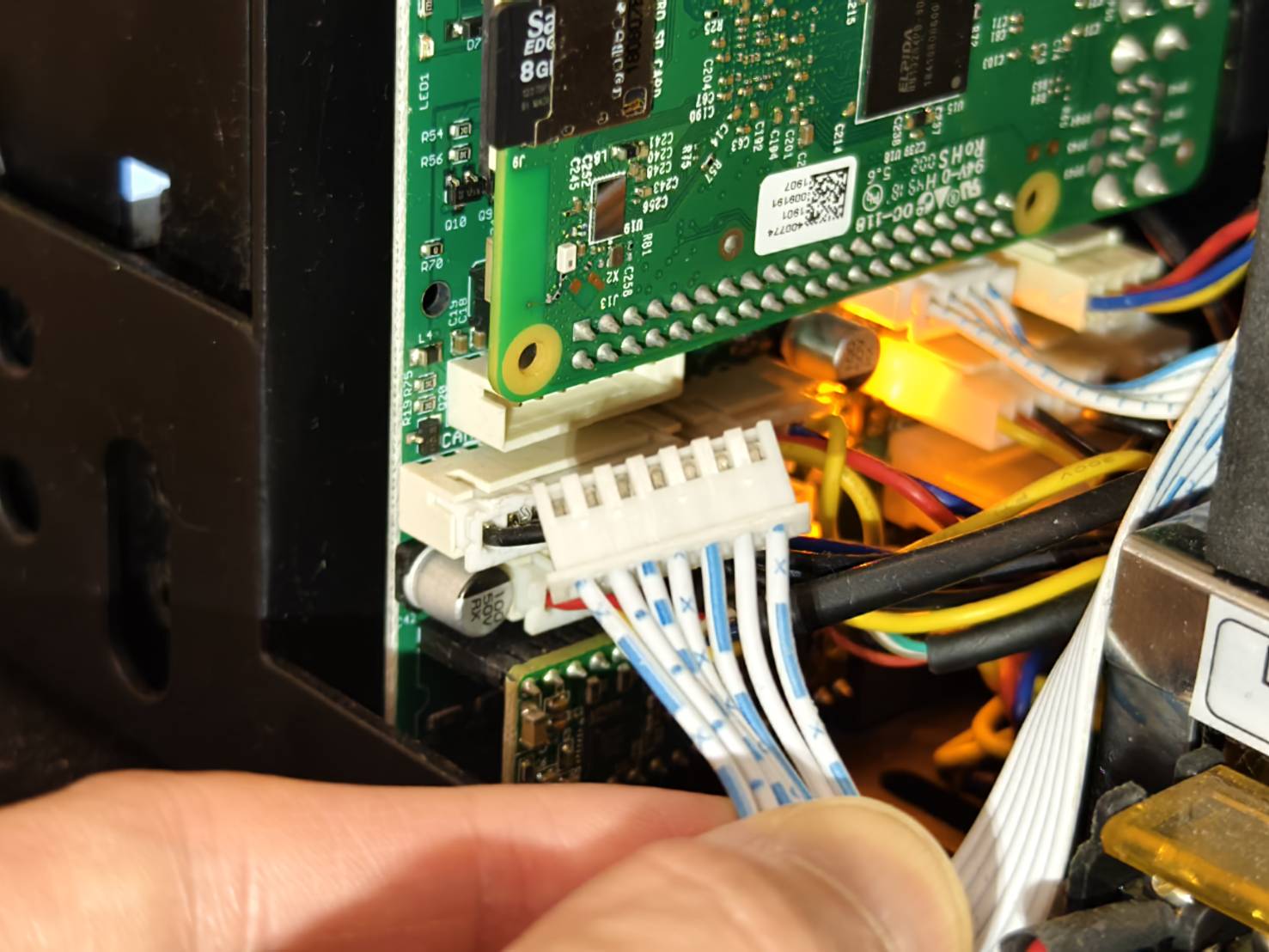

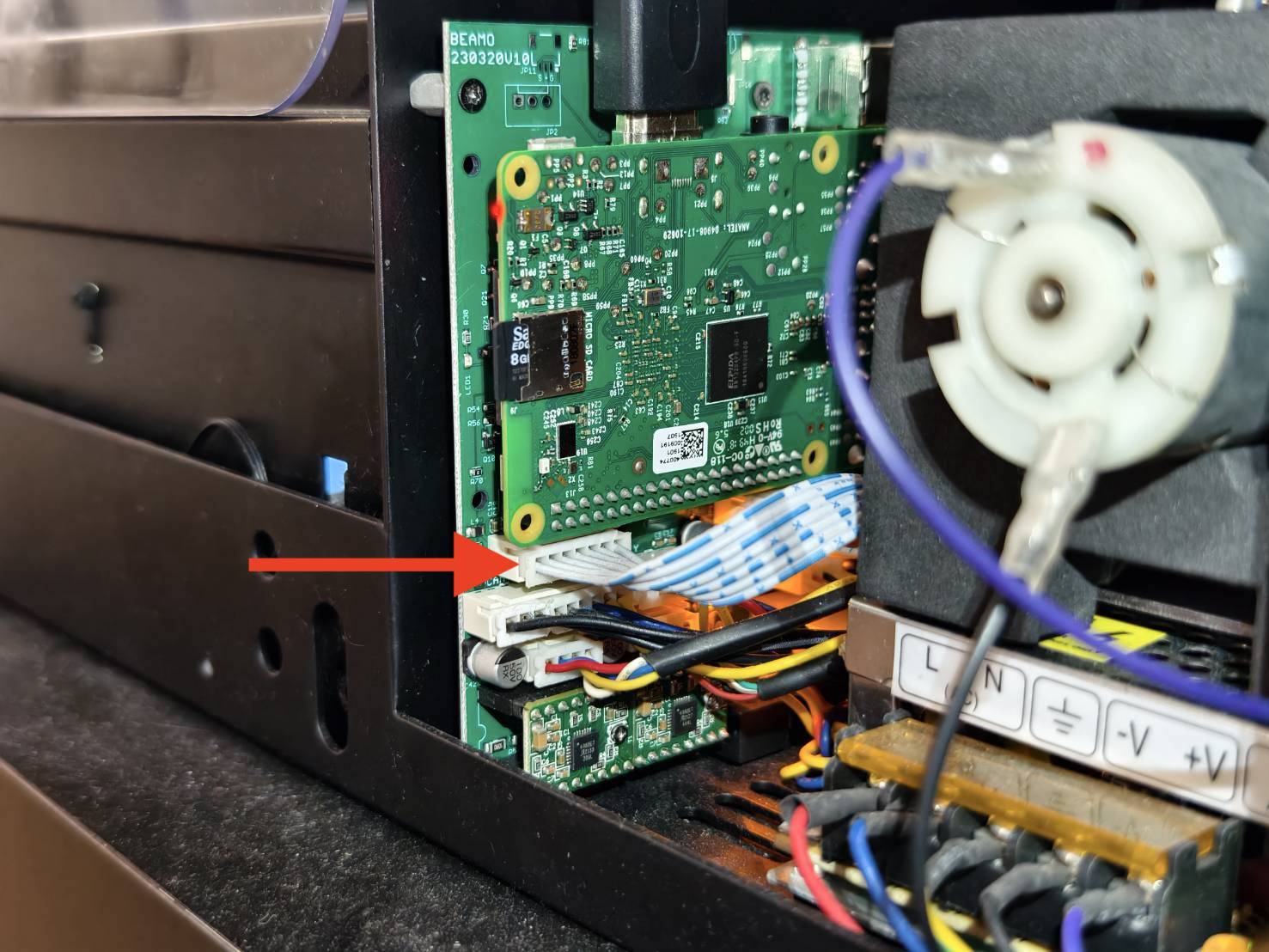

• Desconecte o cabo de controle do laser na placa principal.




• Após desconectar o cabo, vá para Passo 4.1.

Passo 4.1

Por favor, use luvas de borracha antes da próxima ação.

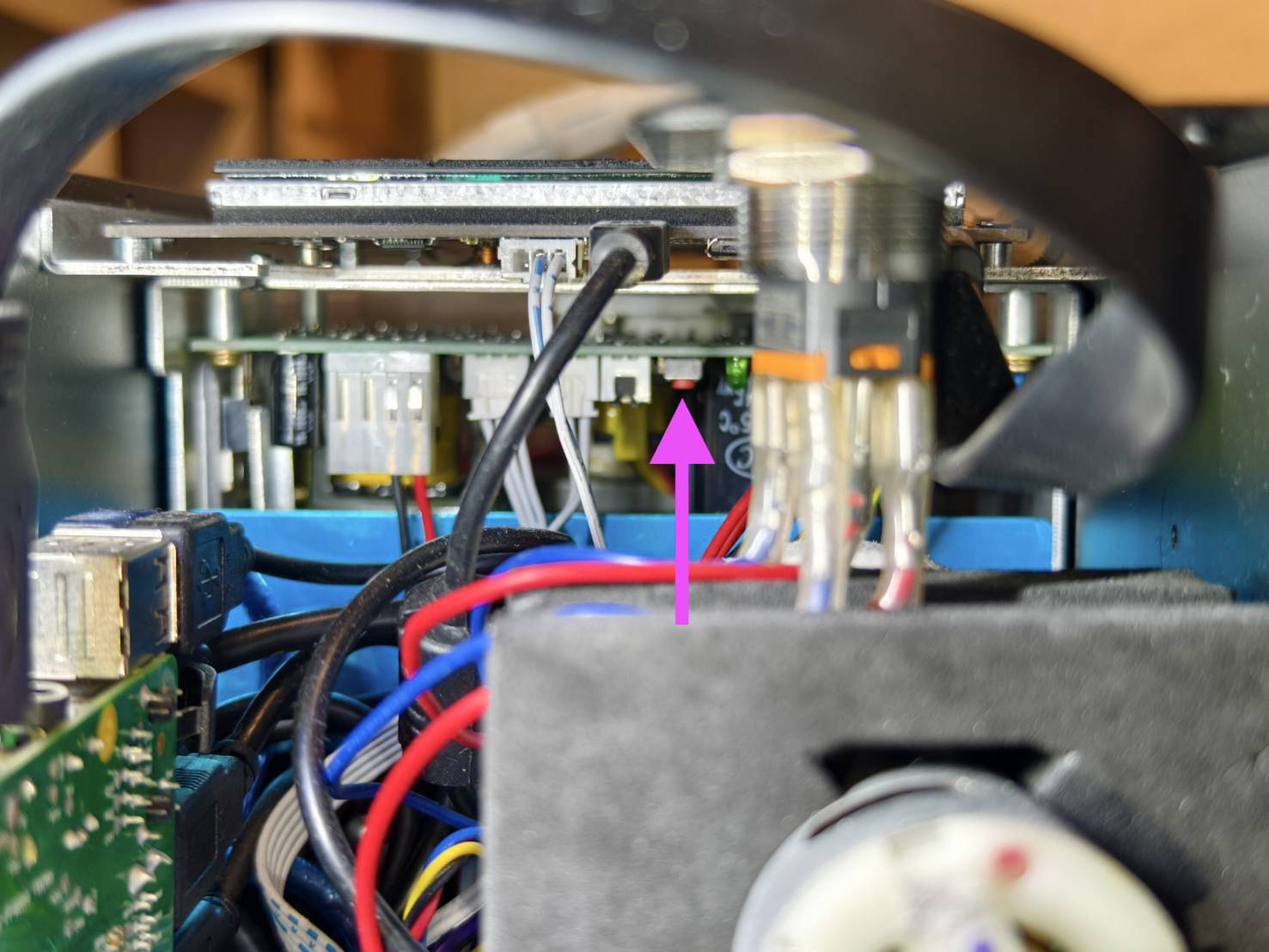

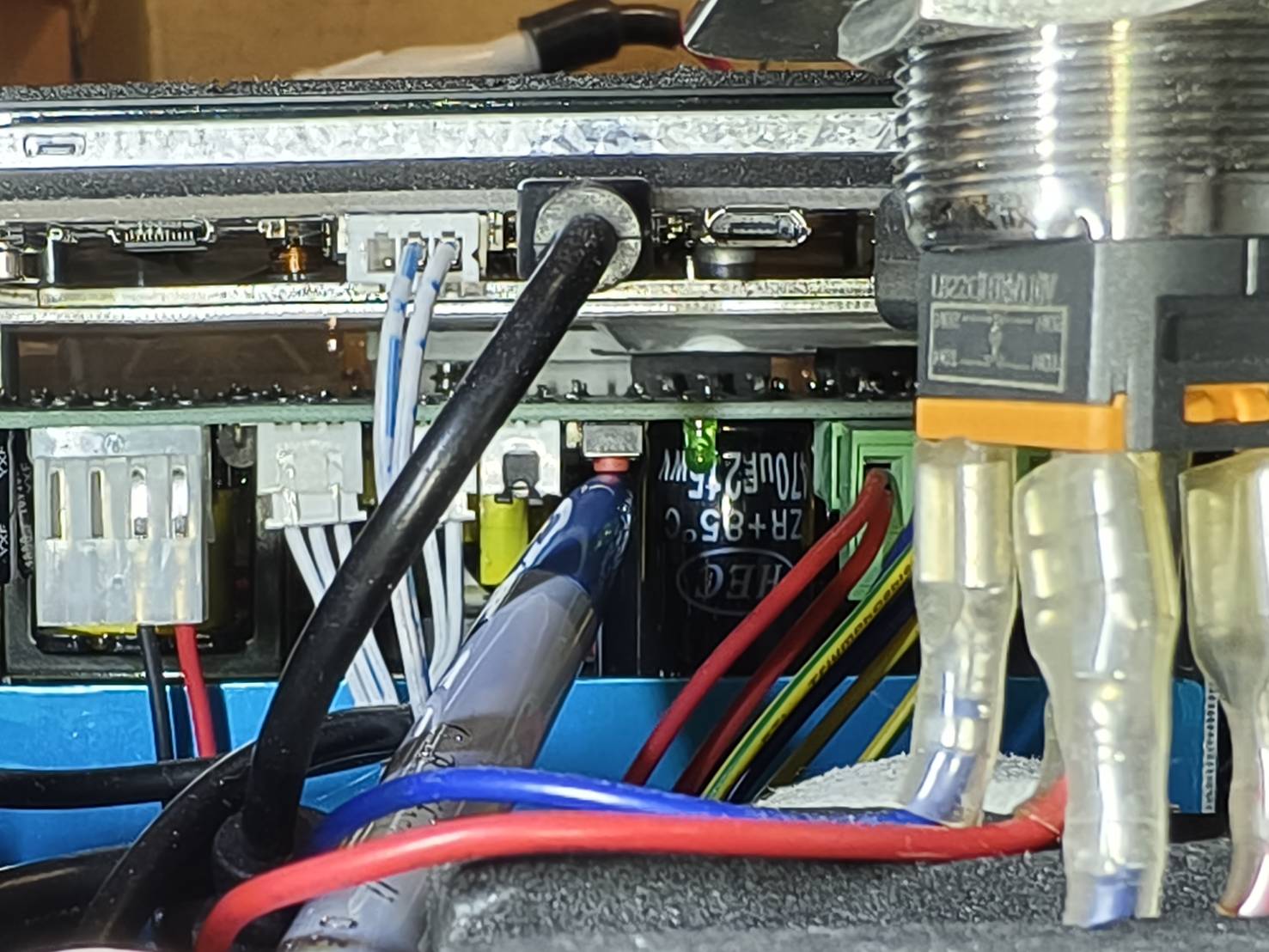

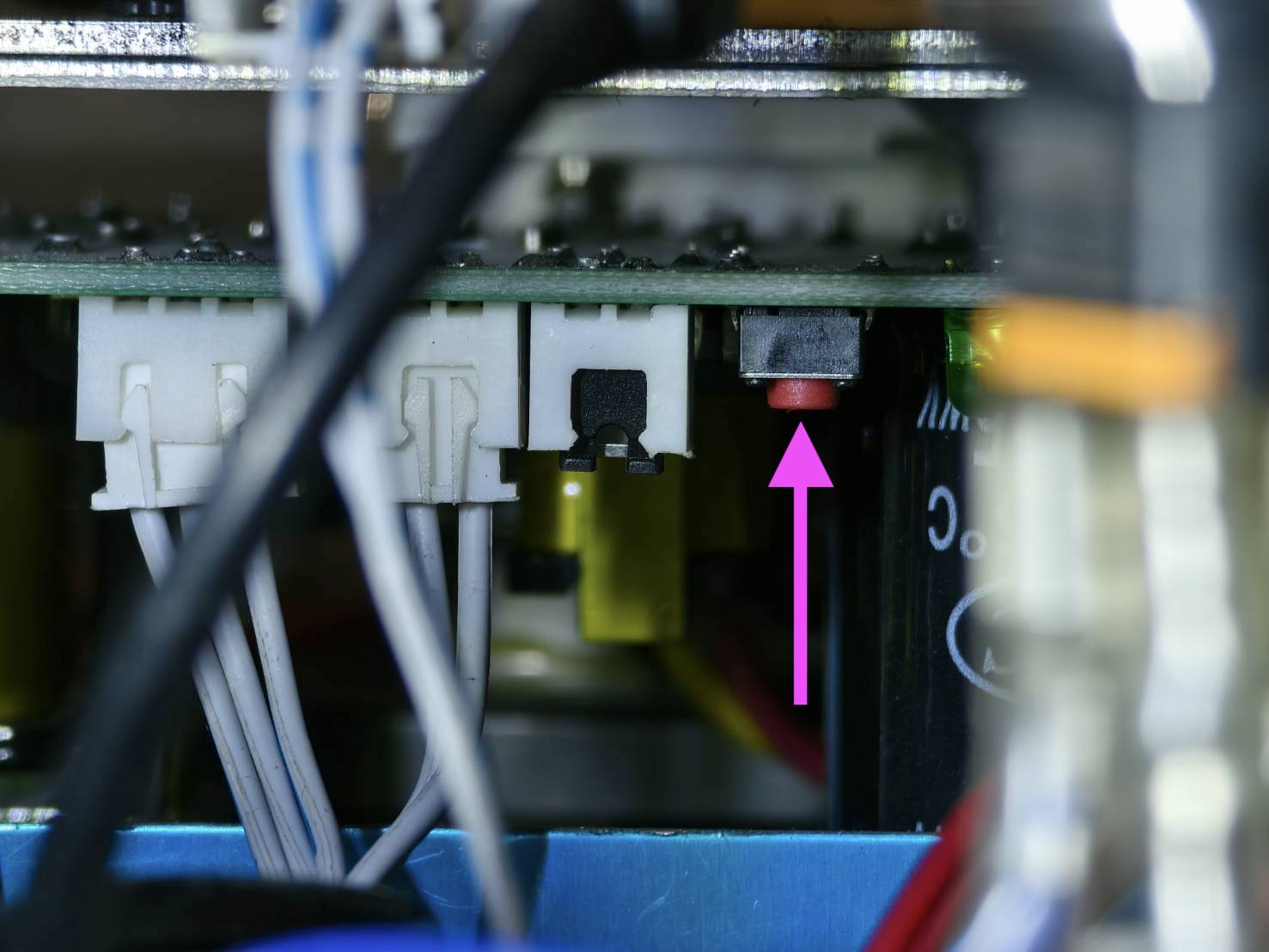

Ligue a máquina. Pressione o botão de força do laser duas vezes ou segure-o por 1-2 segundos com uma caneta ou lápis e verifique a saída do laser na fita.
(Consulte os exemplos para determinar o resultado da fita.)

Determine seu resultado e a próxima ação a ser tomada:

Passo 4.2

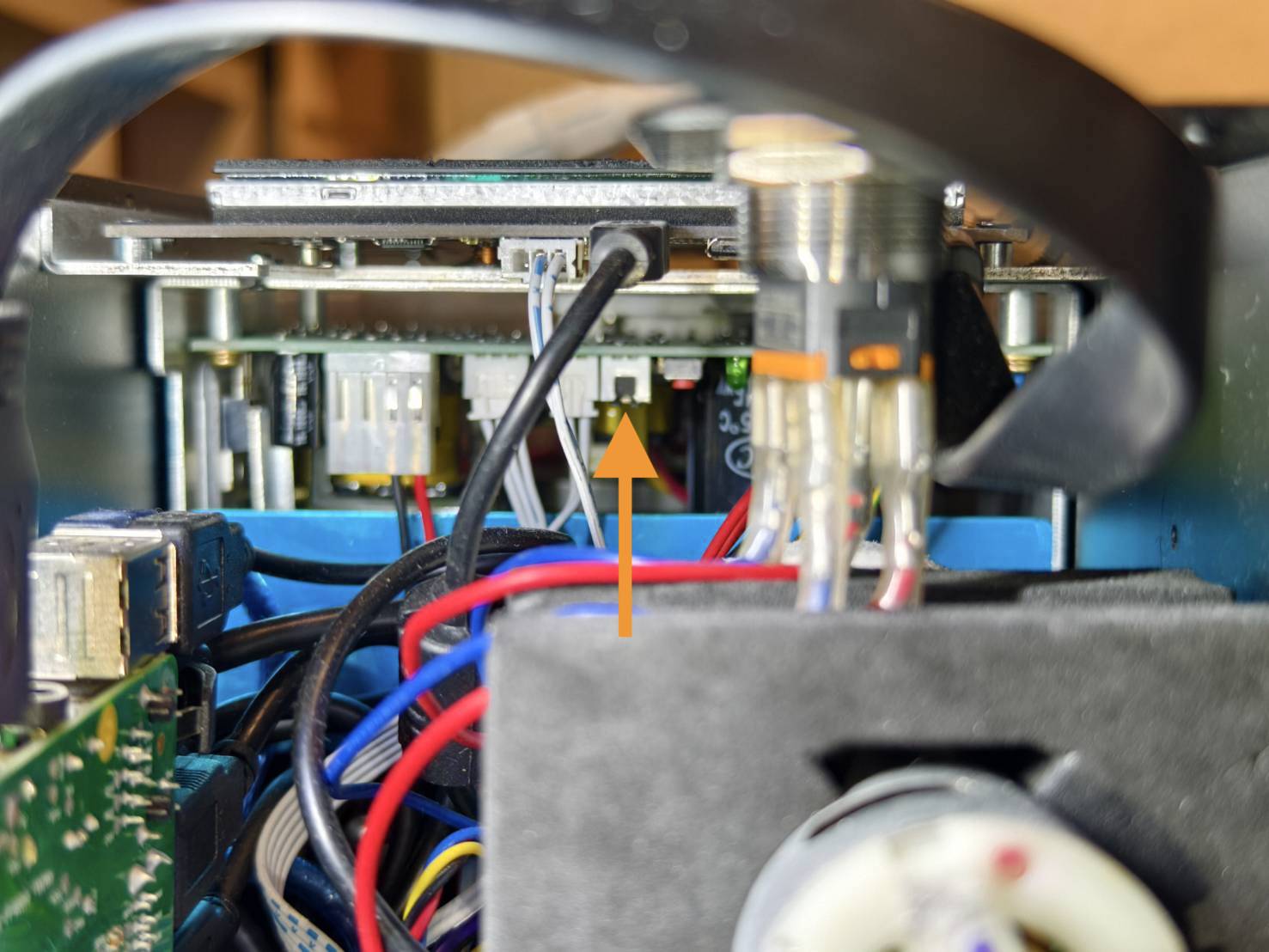

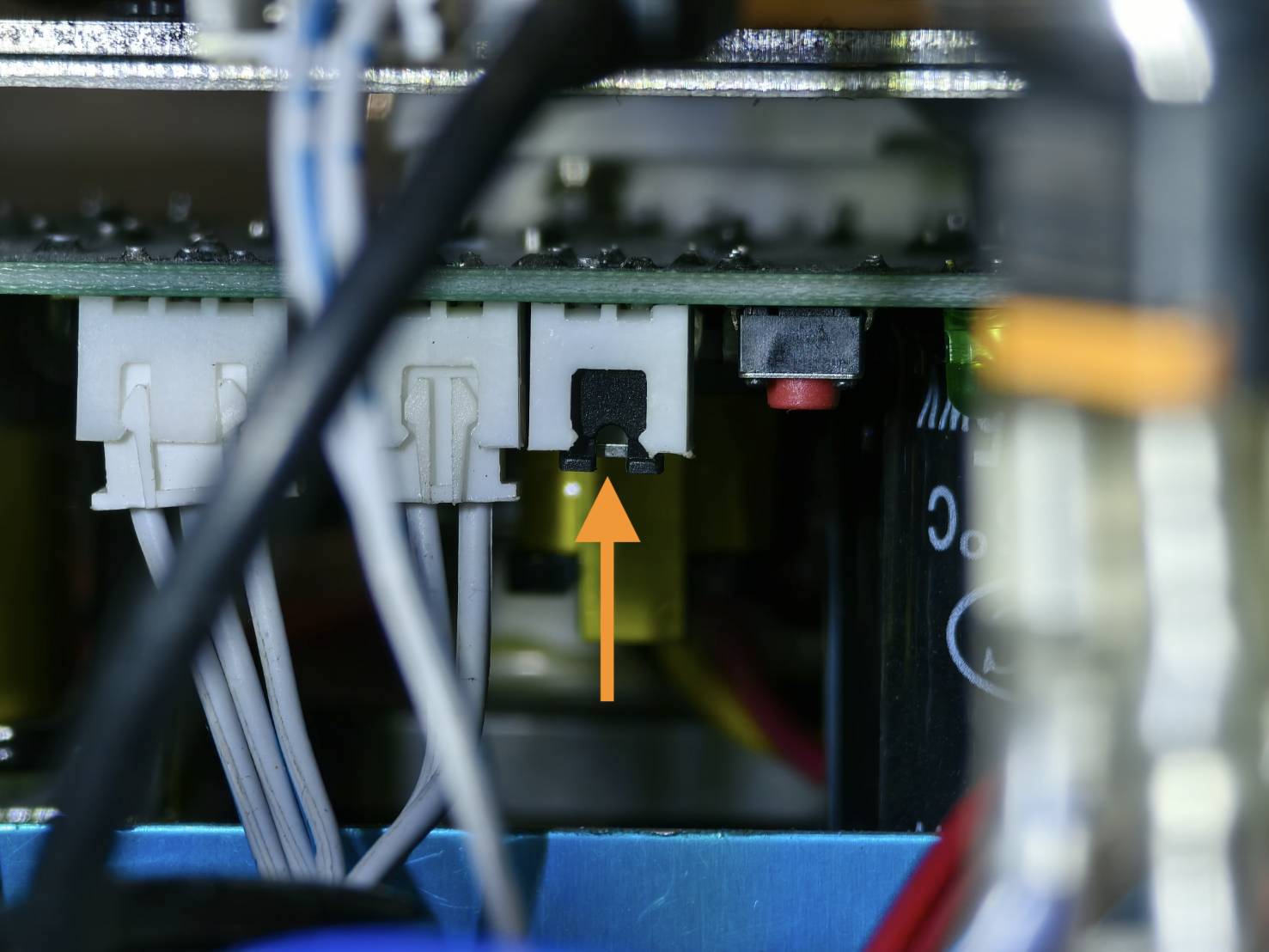

Desligue a máquina e verifique se o pequeno jumper preto está inserido corretamente.

Determine seu resultado e a próxima ação a ser tomada:

Passo 5

• Reconecte o cabo de controle do laser.


• Ligue a máquina e redefina-a para as configurações de fábrica.
  Consulte o artigo, 5-4-11 Reset to Factory.


• Após a redefinição, vá para Passo 5.1.

Passo 5.1

Use uma nova fita de 2 camadas e faça 5 pulsos para ver se a fita tem uma marca de queimadura.
(Consulte os exemplos para determinar o resultado da fita.)

Determine seu resultado e a próxima ação a ser tomada:

Passo 6

• Use uma nova fita de 2 camadas e coloque-a no primeiro espelho.


• Aumente a taxa de potência para x1.5 e faça 5 pulsos para ver se a marca de queimadura fica mais forte.
  (Consulte os exemplos para determinar o resultado da fita.)


Determine seu resultado e a próxima ação a ser tomada:

Entre em Contato com o Suporte ao Cliente

Siga as instruções no link abaixo para relatar corretamente um problema ao seu revendedor local ou ao suporte da FLUX. [Entre em Contato com o Serviço de Atendimento ao Cliente]

*As informações coletadas, como fotos ou vídeos que mostram o problema da sua máquina neste artigo, serão necessárias para serem compartilhadas com o revendedor ou com o Suporte da FLUX.

Palavras-chave: O Laser Não Dispara / Sem Pulso de Laser
