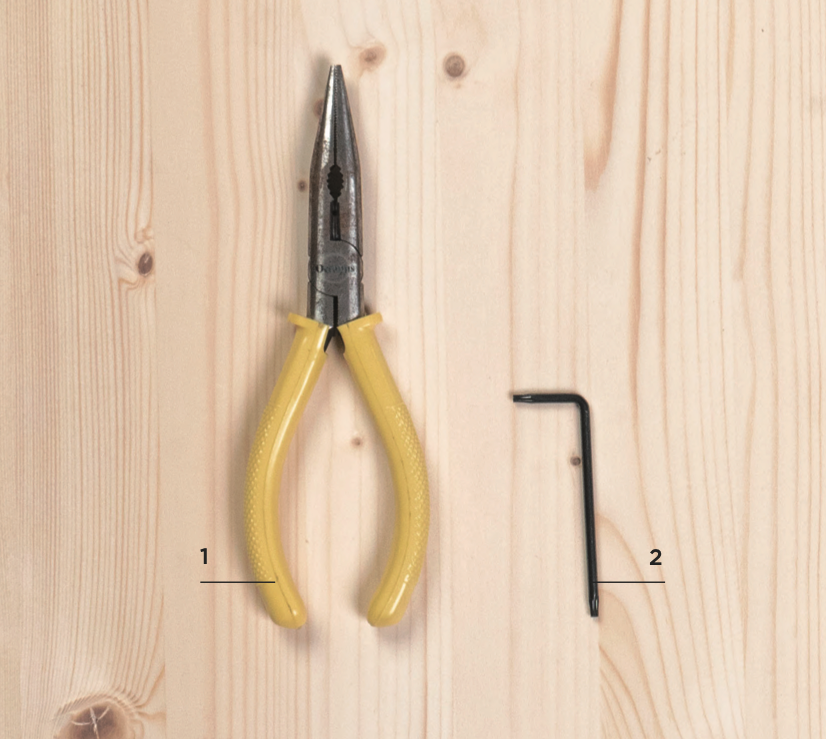

Itens de Preparação
Auto-Preparação:
1 | Alicate de bico
Incluído na caixa de acessórios:
2 | Chave de fenda Torx
Itens de Teste:

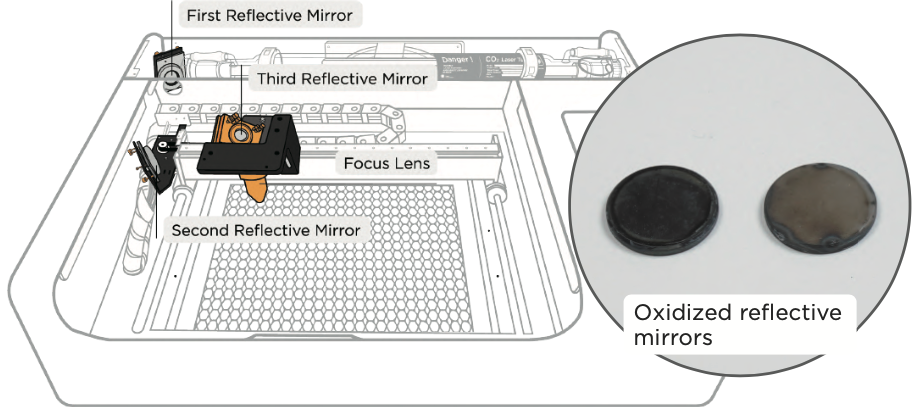

1. Verifique se os espelhos e lentes estão oxidados ou quebrados:
Se houver pontos pretos, pontos brancos, etc. na superfície do primeiro e segundo espelho refletor, ou se houver arranhões graves, e as manchas não puderem ser removidas por【Manutenção】Limpeza de Espelhos e Lentes, ou se a lente de foco estiver deformada ou quebrada devido a força externa, os espelhos e lentes devem ser substituídos.
Etapas de Substituição:
Primeiro espelho refletor:
a. Abra a tampa traseira: Use uma chave de fenda Torx para remover os 6 parafusos na tampa traseira e, em seguida, remova a tampa traseira.【Manutenção】Alinhamento do Caminho Óptico >

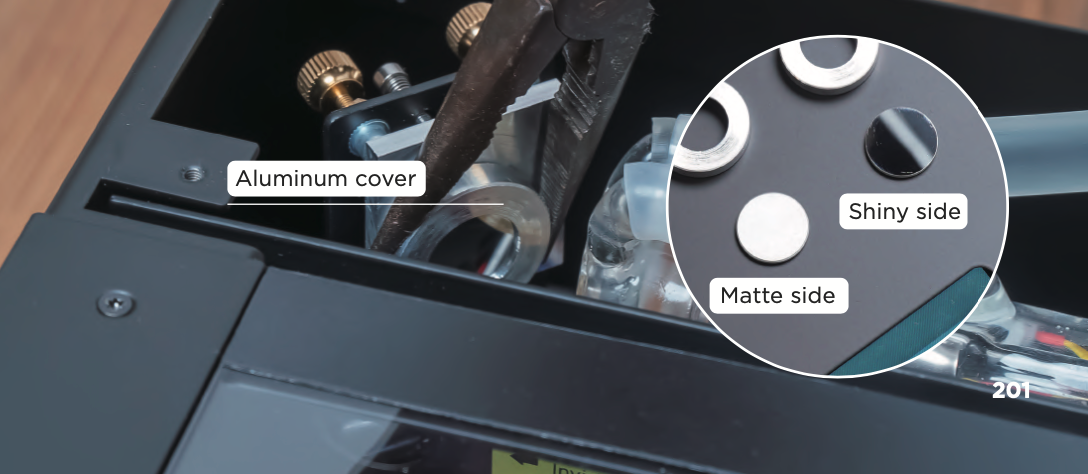

b. Solte a tampa de alumínio: Solte a tampa de alumínio que fixa o espelho (encare o espelho e gire no sentido anti-horário), se não puder ser girado, use um alicate de bico para prender a estrutura de alumínio e gire novamente >
c. Substitua o espelho: Retire o espelho antigo > Coloque o novo espelho com o lado fosco voltado para o suporte do espelho (o feixe de laser atingirá o lado brilhante) >
d. Aperte a tampa de alumínio: Aperte a tampa de alumínio de volta no suporte do espelho.
Segundo espelho refletor: Após abrir a tampa da porta, siga as etapas b~d do primeiro espelho refletor (a posição do segundo espelho refletor é indicada na imagem em).
Terceiro espelho refletor:

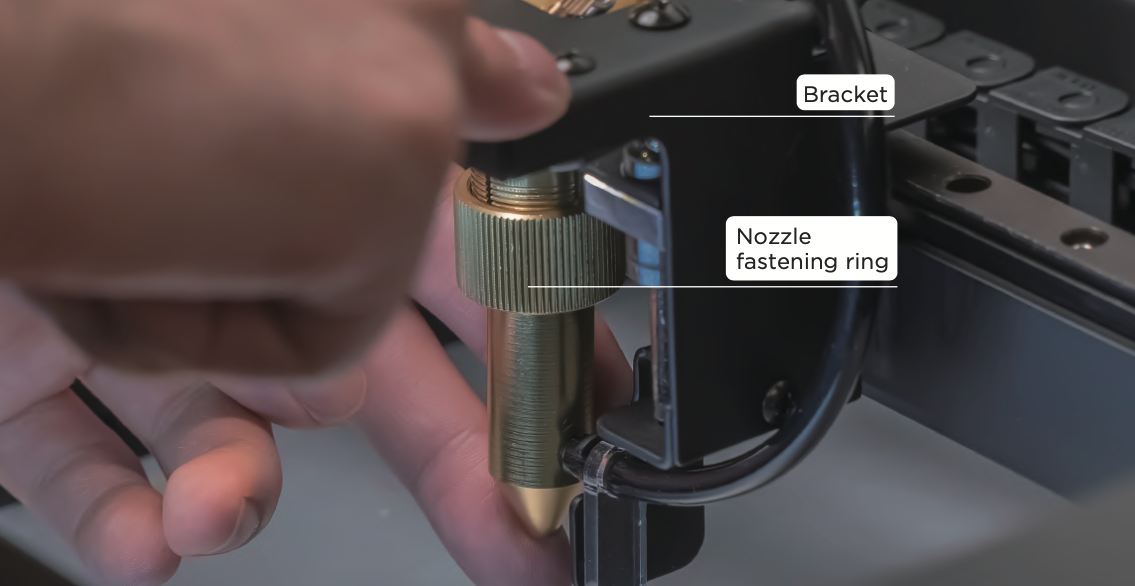

a. Mova o suporte para baixo:
Conforme mostrado na imagem acima, desparafuse o anel de fixação do bocal > Empurre o suporte para baixo até o final para que as etapas subsequentes sejam mais fáceis de operar >

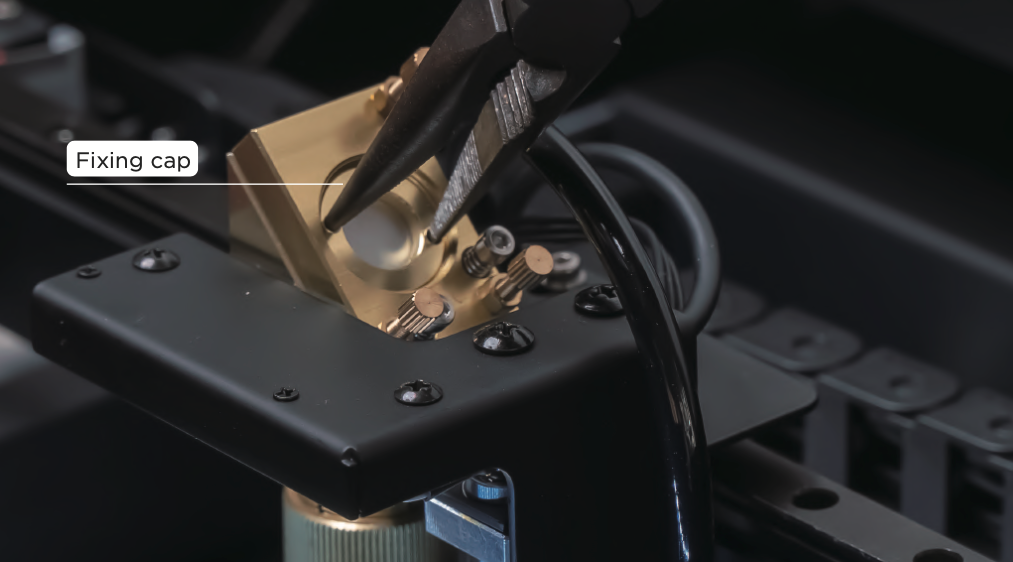

b. Solte a tampa de fixação:
Use o alicate de bico fino para segurar os dois pontos redondos da tampa de fixação do espelho e desparafuse a tampa de fixação no sentido anti-horário >
c. Substitua o espelho:
Retire o espelho antigo, você pode puxar o espelho da área de entrada do laser > Coloque o novo espelho com o lado brilhante voltado para o suporte do espelho >
d. Aperte a tampa de fixação:
Use o alicate de bico fino para segurar os dois pontos redondos da tampa de fixação do espelho e aperte a tampa de fixação no sentido horário.
Lente de foco:

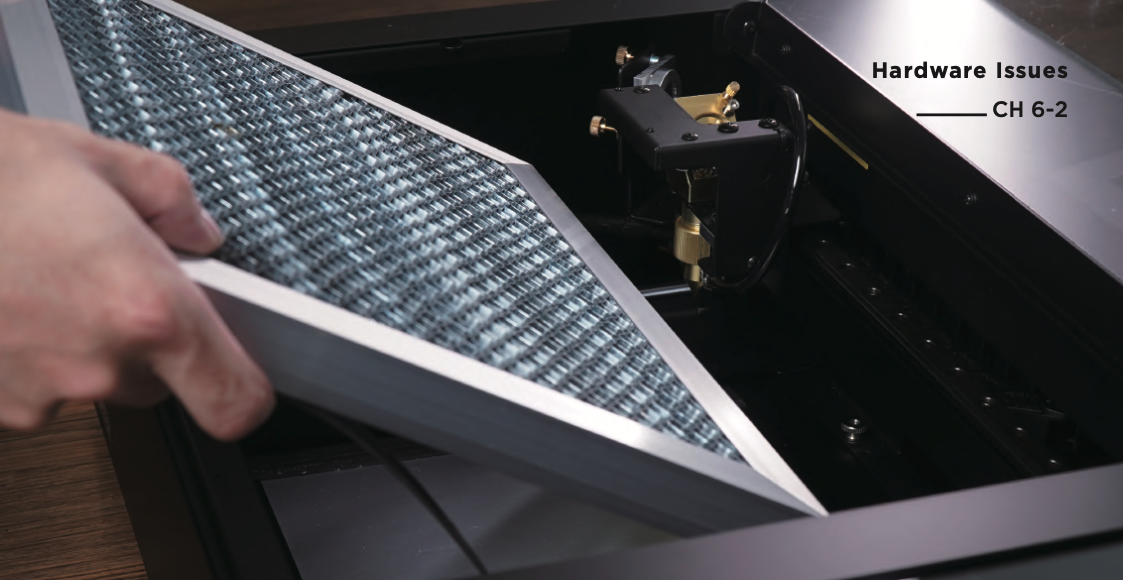

a. Remova a mesa de favo de mel【Manutenção】Limpeza da Mesa de Favo de Mel, etapa 1.

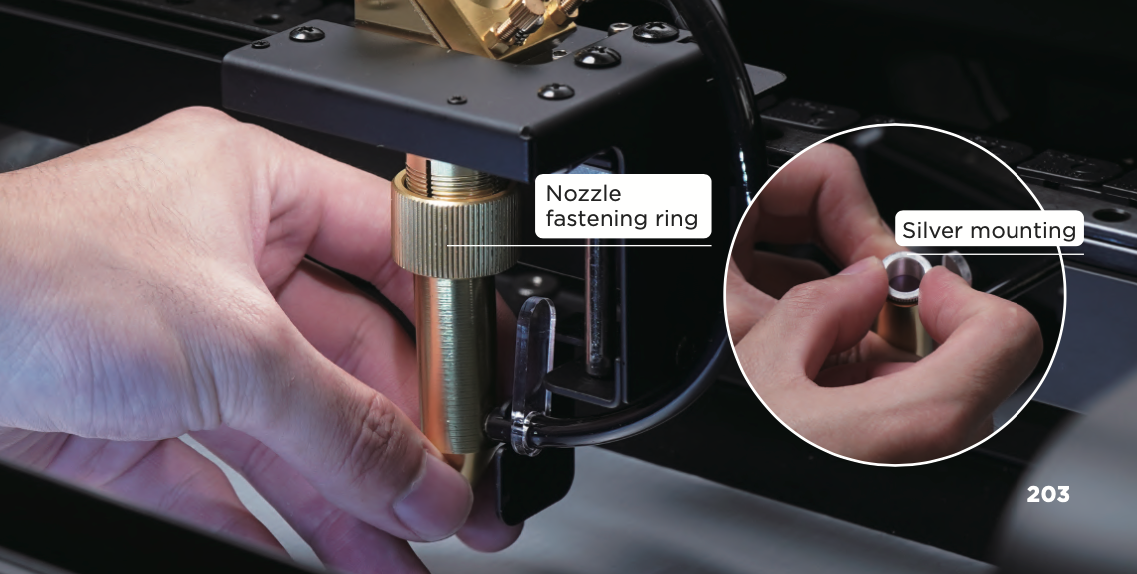

b. Solte a tampa de fixação: Desparafuse o anel de fixação do bocal > Remova a cabeça do laser > Gire a tampa de montagem prateada no sentido anti-horário da cabeça do laser, se não for possível desparafusar, use um alicate de bico fino para auxiliar >

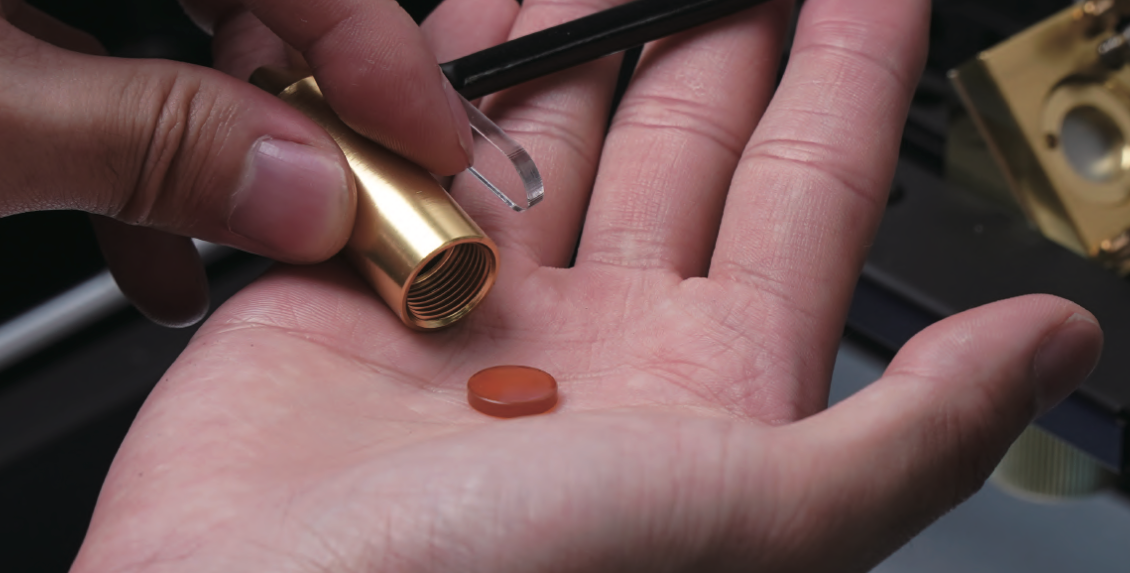

c. Substitua a lente:

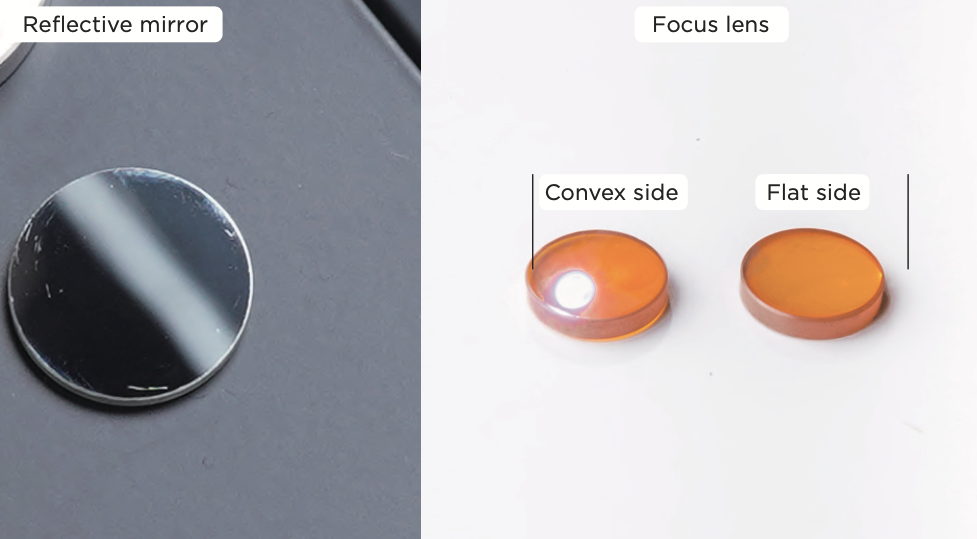

Remova a lente antiga > Coloque a nova lente na cabeça do laser com o lado plano para baixo (segure a borda da lente e olhe para dentro da lente, você poderá ver a si mesmo no lado convexo, mas não poderá se ver no lado plano) >
d. Aperte a tampa de fixação:
Aperte a tampa de montagem prateada no sentido horário > Coloque a cabeça do laser de volta no soquete da cabeça do laser > Aperte o anel de fixação do bocal.
e. Recoloque a mesa de favo de mel 【Manutenção】 Limpeza da Mesa de Favo de Mel, etapa 3.
Registros de solução de problemas:
1. Foto: Tire fotos de
a. 3 espelhos refletivos (se oxidados ou quebrados)
b. Lente de foco (se oxidada ou quebrada)
