2-7 Interface da Máquina

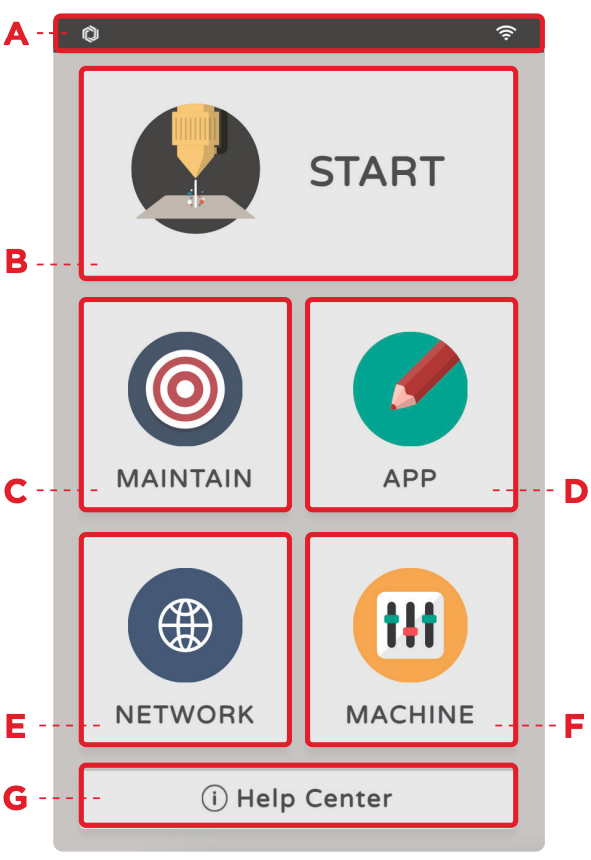

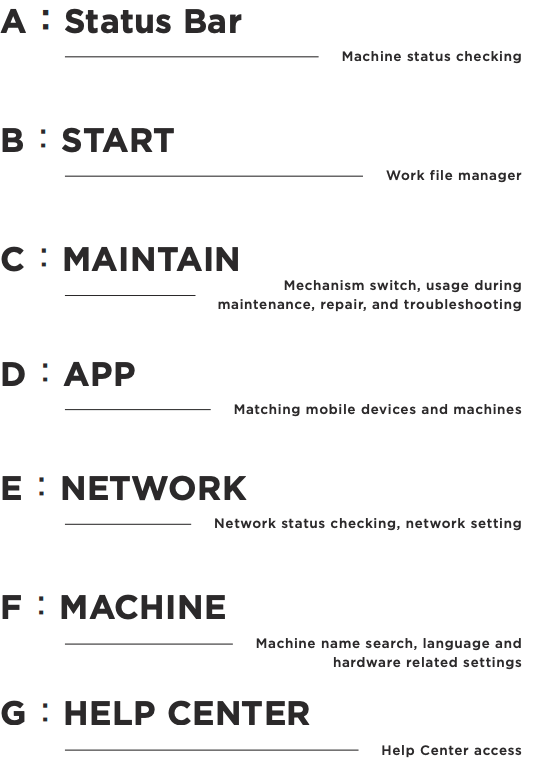

Este capítulo apresentará a interface da máquina e as sete funções principais.

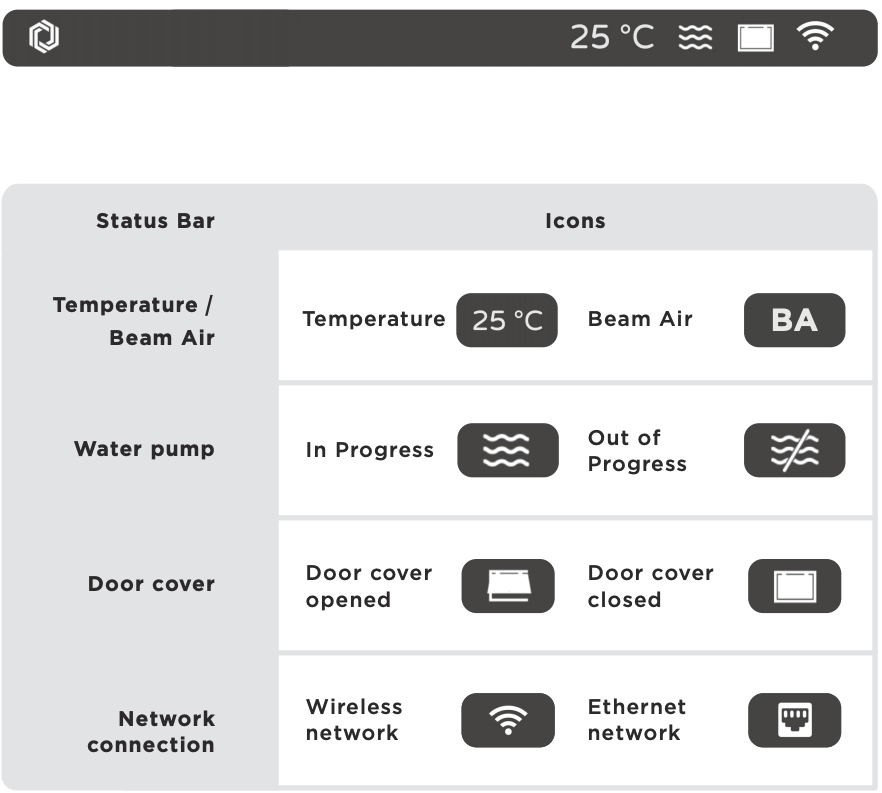

Verificação do status da máquina

A barra de status mostra o status de conexão da máquina, se ela está conectada ao Beam Air ou não, bem como a temperatura, o fluxo de água e o status de abertura/fechamento da porta quando o trabalho está em andamento. Na maioria das vezes, clicar na barra de status retornará à página inicial; durante a gravação, reorganizará a página.

Gerenciador de arquivos de trabalho

Existem duas maneiras de transferir as tarefas de trabalho: pelo software Beam Studio ou por um pen drive USB. Ambos podem ser usados para encontrar e usar os arquivos a partir de "INICIAR" após a transferência.

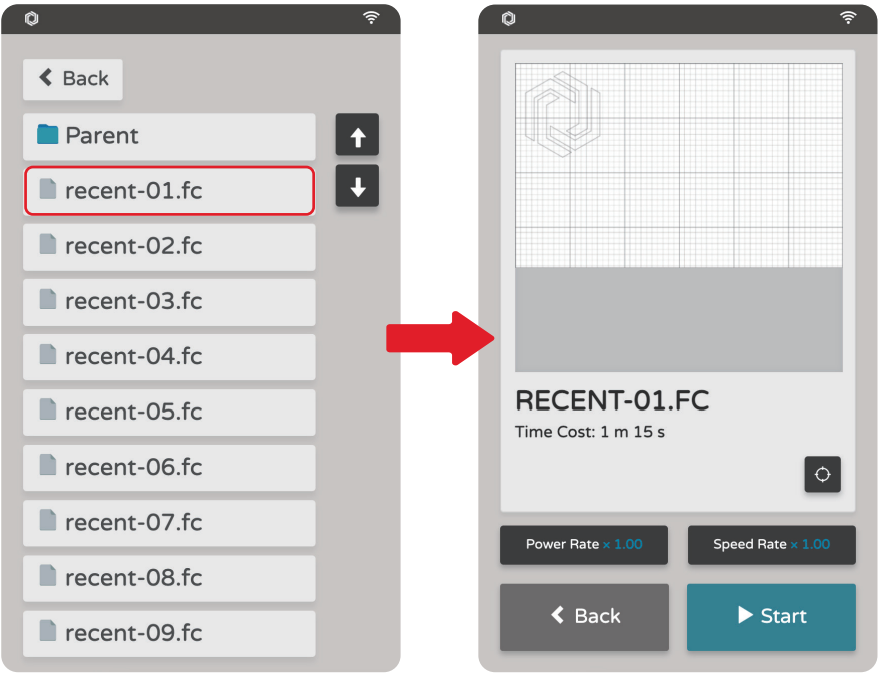

1. Tarefas enviadas para a máquina a partir do Beam Studio: "Memória Interna" > "Recentes" > tarefas específicas.

A máquina pode registrar até 15 tarefas enviadas pelo software Beam Studio, e recent-01.fc será a tarefa mais recente enviada.

2. Arquivos lidos de pen drives USB: Pen drives USB > tarefas específicas.

Não há limite para o número de arquivos que podem ser visualizados em um pen drive USB.

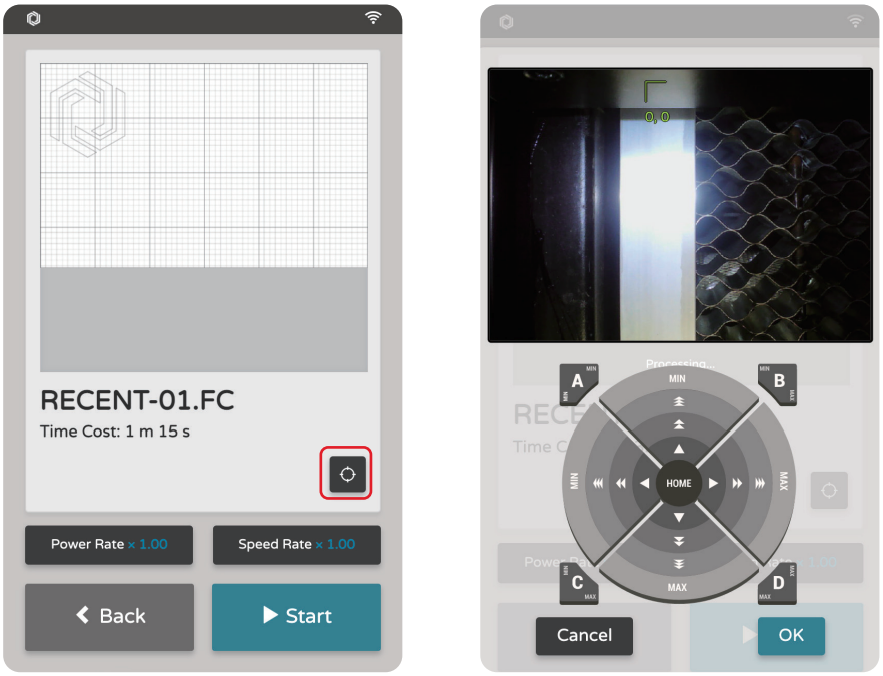

Quando você clica em um Trabalho/Arquivo, a posição real da imagem na área de trabalho, o tempo estimado de trabalho e o multiplicador de configuração de potência e velocidade em tempo real serão exibidos na tela.

O ponto de partida pode ser definido manualmente antes do trabalho, e a taxa de potência e a taxa de velocidade podem ser definidas instantaneamente durante o trabalho. Configuração manual do ponto de partida: O ponto de partida é a posição zero (0,0), clique > Mova a cabeça do laser para a posição apropriada através do painel de controle > OK.

Interruptor mecânico para manutenção, reparo e solução de problemas

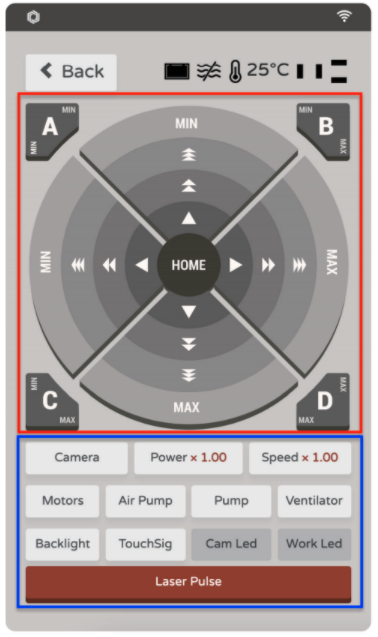

Manutenção e reparo entrarão na página MANTER, principalmente para interruptor de hardware e exibição de sinal. É altamente recomendável ler o capítulo de manutenção subsequente ou através do guia de atendimento ao cliente antes da operação.

1. Você pode usar o painel de controle que está circulado em vermelho para controlar a posição da cabeça do laser.

2. Você pode ativar/desativar diferentes partes da máquina.

• Câmera >> Ative a câmera e a imagem capturada pela câmera será exibida no painel
• Potência >> Aumente ou diminua a taxa de potência manualmente.
• Velocidade >> Aumente ou diminua a taxa de potência manualmente.
• Motores >> Disable the X & Y motors. If this is disabled you can move the laser head freely by hand, but the control panel above will be disabled. You will have to perform homing again in order to use the control panel above.
• Bomba de Ar >> Habilitar ou desabilitar a bomba de ar
• Bomba >> Habilitar ou desabilitar a bomba de água
• Ventilador >> Habilitar ou desabilitar o ventilador
• Luz de fundo >> Testar a luz de fundo da tela (A tela ficará preta por alguns segundos)
• Sinal de toque >> Testar o sinal de toque (A função de toque será desativada por alguns segundos)
• LED da câmera >> Ligar ou desligar a luz de preenchimento LED para a câmera
• LED de trabalho >> Ligar ou desligar a luz LED na área de trabalho.
• Pulso do laser >> Disparar o tubo laser. É usado principalmente para ajuste do caminho óptico e teste da saúde do tubo laser.

Emparelhando dispositivos móveis e máquinas

Após baixar a versão móvel do Beam Go e conectar seu dispositivo móvel à mesma rede sem fio, clique no APP e escaneie o código QR para emparelhar seu dispositivo móvel com sua máquina.

* Beam Go é a versão móvel do software Beam Studio para dispositivos móveis

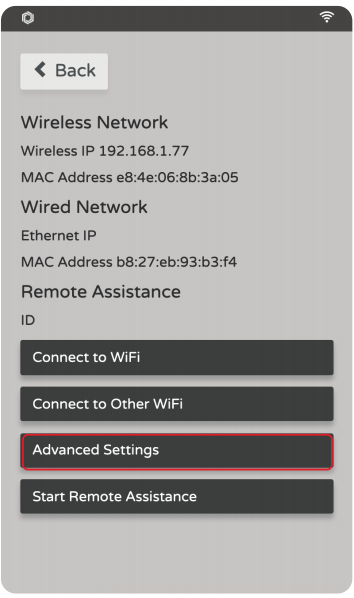

Verificação do status da rede, configurações de rede

O endereço IP da rede pode ser confirmado e se o dongle Wi-Fi ou o cabo Ethernet está normal (o endereço MAC tem um valor quando normal).

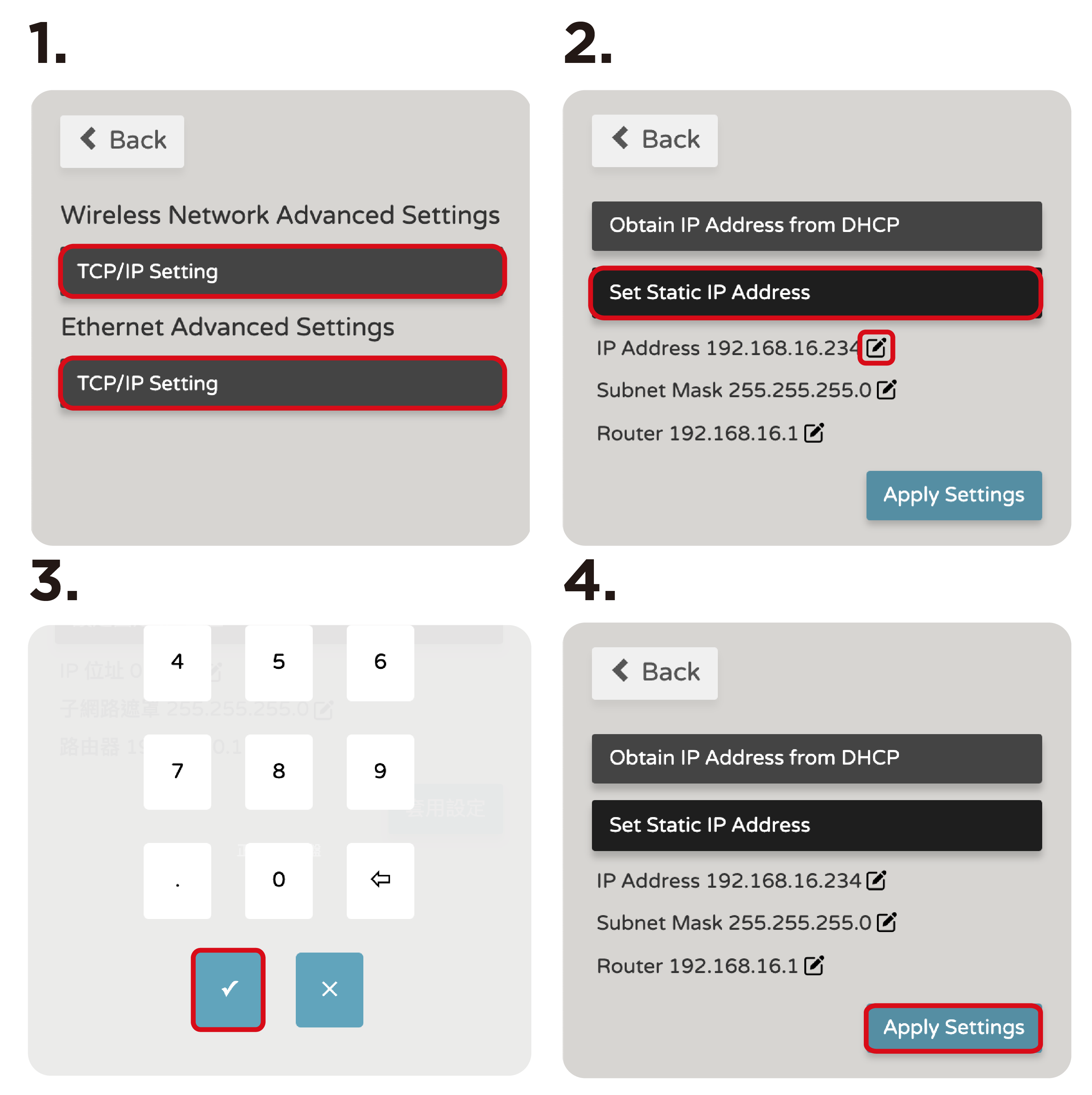

Configurações avançadas: Você pode definir o IP estático manualmente para a máquina, o que requer o preenchimento do endereço IP, máscara de sub-rede e roteador.

Iniciar assistência remota: Guiado pelo atendimento ao cliente.

Nota: Ao usar uma rede sem fio (Wi-Fi) ou com fio (exceto para conexão Direta), a máquina pode obter automaticamente um endereço IP através de DHCP (para usuários em geral) ou ser configurada manualmente para um IP Estático.

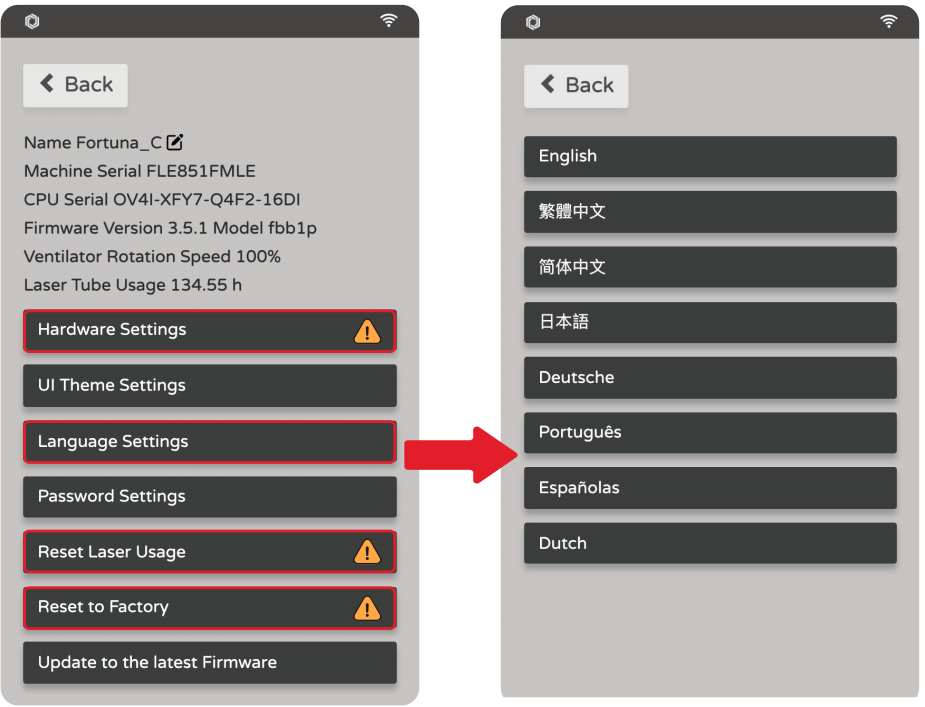

Pesquisa de nome da máquina, idioma e configurações relacionadas ao hardware

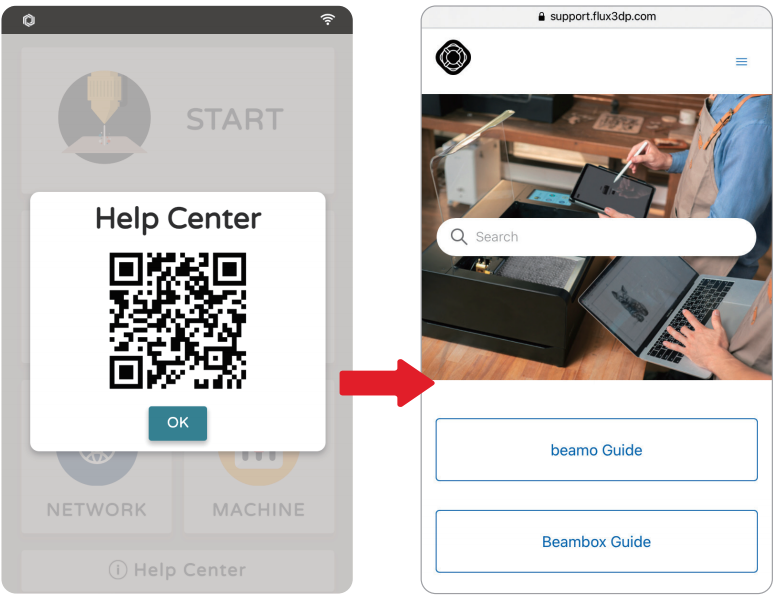

Se você tiver alguma dúvida, clique em "CENTRAL DE AJUDA", escaneie o código QR e encontre possíveis soluções na Central de Ajuda do site oficial da FLUX.

Uma vez definida a senha de conexão, é necessário inseri-la no software ao conectar-se à máquina pela primeira vez, podendo ser modificada e cancelada.

Clicar em "Atualizar para o Firmware mais recente" atualizará o firmware para a versão beta mais recente. Além de atualizar o firmware usando a máquina, você também pode atualizar o firmware da máquina através da interface do software. Veja【Operação do Software】 "Menu" - "Máquinas"  Or update the machine's firmware through the USB flash drive. (storage size <= 64GB, with format as FAT32; rename the firmware file downloaded from the website as autoupdate.fxfw. Restart the machine after plugging the USB flash drive into a USB port in the back of the machine.）

Acesso à Central de Ajuda
