2-5 Calibração da Câmera

Você será solicitado a executar uma calibração da câmera quando usar a máquina pela primeira vez.

O processo garante que a câmera esteja alinhada após o envio e melhora a precisão da visualização.

Itens de Preparação

Papel branco A4 (tamanho Carta) (auto-preparação)

1. Selecione Sua Máquina

Selecione o nome da máquina em uso.

2. Coloque um Papel Branco

Coloque um papel branco A4 (tamanho Carta) limpo no canto superior esquerdo da área de trabalho.

3. Foco no Papel

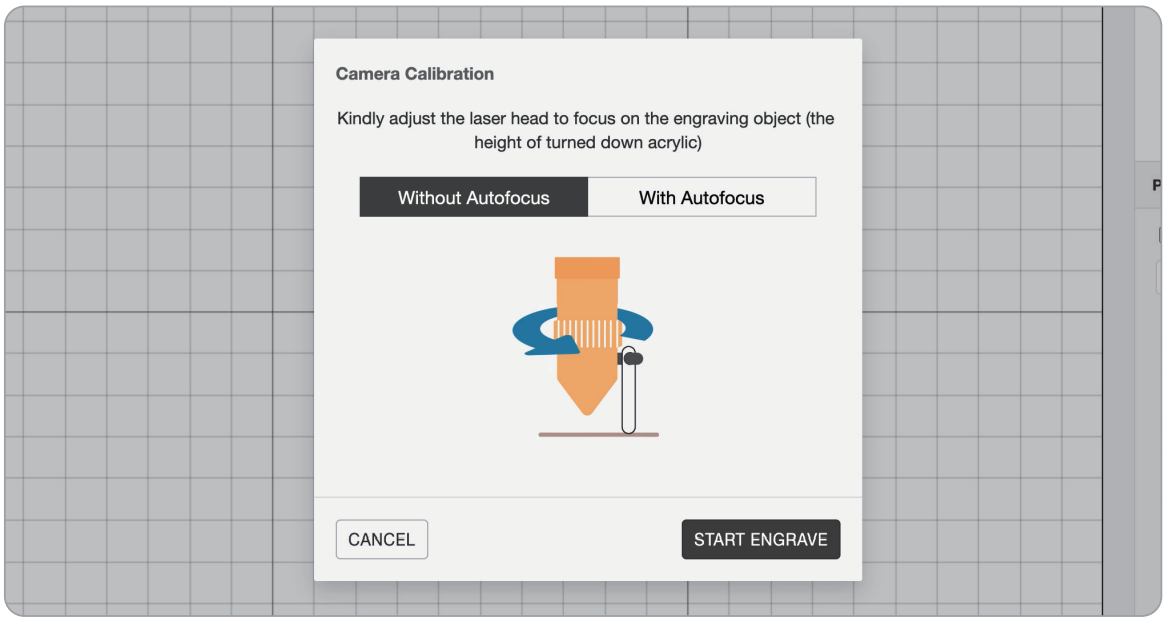

a. Para foco manual

1. Afrouxe o anel de fixação do bico
2. Faça a sonda de foco tocar o material de gravação
3. Aperte o anel
4. Gire de volta a sonda de foco após concluir o foco.

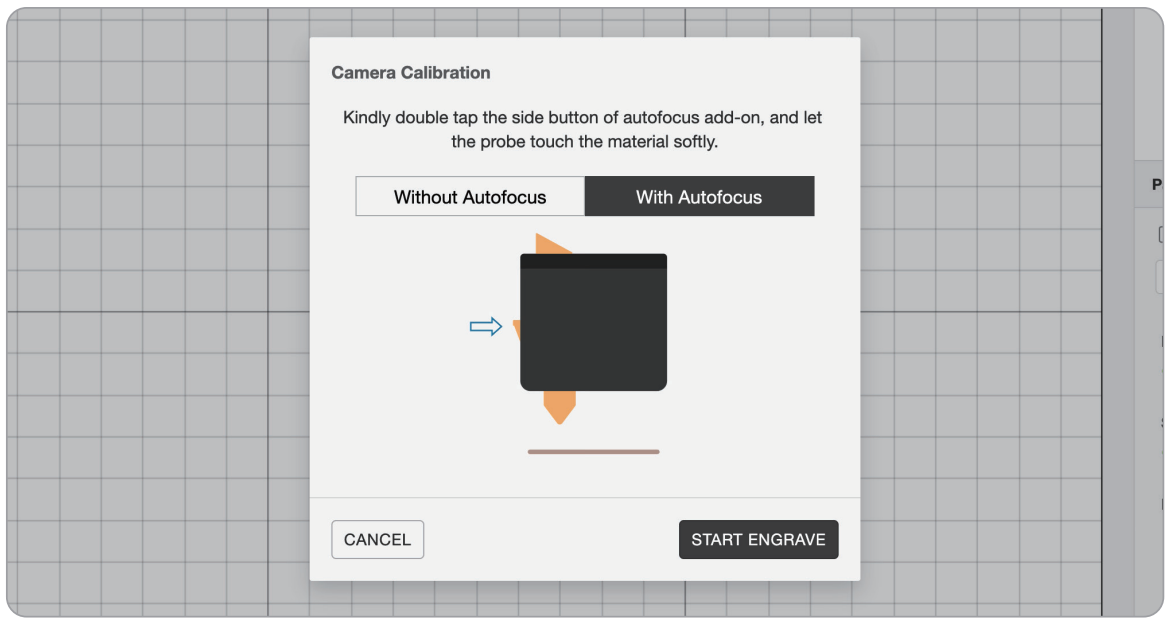

b. Para máquinas instaladas com foco automático

Clique duas vezes no botão lateral do complemento para fazer a sonda tocar o material de gravação.

4. Grave a imagem de calibração

A máquina cortará linhas de grade no papel.

Clique em qualquer lugar para pular o processo de desenho e ir para a próxima etapa.

5. Alinhe o Quadrado Vermelho

Mova as linhas da grade para o centro e alinhe a parte externa do quadrado vermelho com o quadrado central das linhas da grade, ajustando as teclas direcionais, translação horizontal e vertical, ângulo de rotação e proporção de tamanho (as teclas para cima e para baixo do teclado podem ajustar o valor).

Confira o Vídeo Tutorial aqui.

5. A Posição Final do Quadrado Vermelho

Este é um exemplo da posição alinhada do quadrado vermelho.

Certifique-se de que o quadrado vermelho e as linhas da grade estejam no centro da tela.

Após atingir a posição, clique em PRÓXIMO.

6. Pronto para Começar!

Após concluir a calibração da câmera, você pode iniciar o primeiro projeto de gravação.
