2-6 Tutorial do Beam Studio

Após o processo de calibração, você será solicitado a executar o Tutorial do Beam Studio.

Você pode reiniciar o processo em Menu > Ajuda > Mostrar Tutorial de Início se você pulou acidentalmente.

Itens de Preparação

Peça de madeira de 3mm (incluída na caixa de acessórios).

Etapas do Tutorial

0. Selecione "Sim" se você gostaria de iniciar o tutorial do Beam Studio.

1. Mude para o Modo de Visualização:

Toque no ícone de Visualização da Câmera à esquerda > Selecione a máquina em uso.

2. Visualize a Plataforma:

a. Coloque a peça de madeira

b. Ajuste o foco

c. Feche a tampa da porta

d. Visualize a área de gravação do material e clique na interface de trabalho ou selecione uma área de visualização.

3. Encerre o Modo de Visualização: Selecione "Encerrar Visualização" 。

4. Desenhe um Retângulo: Selecione um "Retângulo (M)" para desenhar um quadrado na Camada 1 e pressione Shift para torná-lo um quadrado.

5. Arraste para Desenhar: Arraste para desenhar um quadrado na interface de trabalho.

6. Mude para o Painel de Camadas: Mude para a camada para definir os parâmetros.

7. Definir Predefinição: "Madeira - Corte de 3mm".

8. Adicionar uma Nova Camada: O nome da nova camada é Camada 2.

9. Desenhar um Círculo: Selecione "Oval (L)" para desenhar um círculo na camada 2 e pressione Shift para fazer um círculo.

10. Arrastar para Desenhar: Arraste para desenhar um círculo na interface de trabalho.

11. Ativar Preenchimento: Ativar a função de preenchimento

12. Alternar para o Painel de Camadas: Mude para a camada para definir os parâmetros.

13. Definir Predefinição: Madeira - Gravação : "Madeira - Gravação".

14. Enviar o Arquivo:

a. Confirmar os parâmetros e as configurações de camada.

b. Selecionar o nome da máquina em uso.

c. Clicar em "Iniciar" para executar o processo de gravação e corte.

Nota:

Para garantir que os resultados da gravação não sejam afetados pela ordem de execução, há duas recomendações:

1. Gravação antes do corte: a ordem de execução do trabalho é de cima para baixo da camada, certifique-se de que a camada de gravação esteja no topo e a camada de corte esteja na parte inferior para evitar o foco errado da gravação causado pelo colapso do objeto após o corte, o que afetará o resultado da gravação.

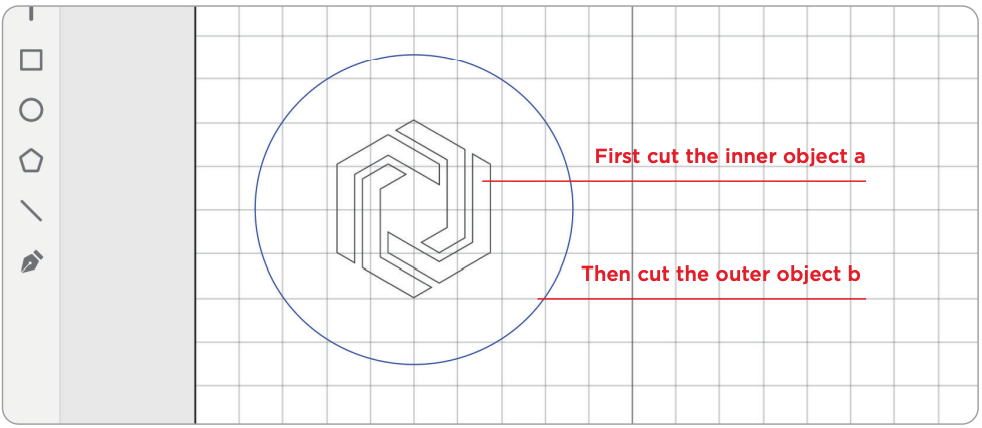

2. Conforme mostrado abaixo, se houver vários objetos de corte na mesma camada e houver uma relação interna e externa, os objetos internos serão cortados primeiro e, em seguida, os objetos externos serão cortados; se o objeto a estiver no objeto b, o objeto a será cortado primeiro e, em seguida, o objeto b.

Solução de problemas

• Resfriador Desligado
• Porta Aberta
• Falha na Referência
• Se o resultado da gravação estiver borrado ou a cor estiver fraca, verifique se o material está devidamente focado. Se não funcionar, é recomendado inspecionar o caminho óptico .
