Frequência Recomendada

Uma vez a cada 1-2 semanas, dependendo da frequência de uso e do material

Etapas de Manutenção

Se o material de gravação for papel ou madeira, é mais provável que cause acúmulo de poeira e óleo de alcatrão nos espelhos refletores. Você pode usar cotonetes com uma pequena quantidade de álcool para limpar e esfregar até que a superfície do espelho esteja livre de manchas.

Itens de Preparação

Cotonete, Álcool 75%~99%


Existem 3 espelhos refletores, 1 lente de foco e 1 lente de saída do tubo laser que precisam ser limpos no beamo, e suas posições são mostradas na imagem.

⚠️ Após a limpeza, os espelhos e lentes não devem ser deixados com marcas de água para evitar oxidação, o que pode afetar a potência do laser. Além disso, eles não devem ser limpos excessivamente.

Etapas de Manutenção:

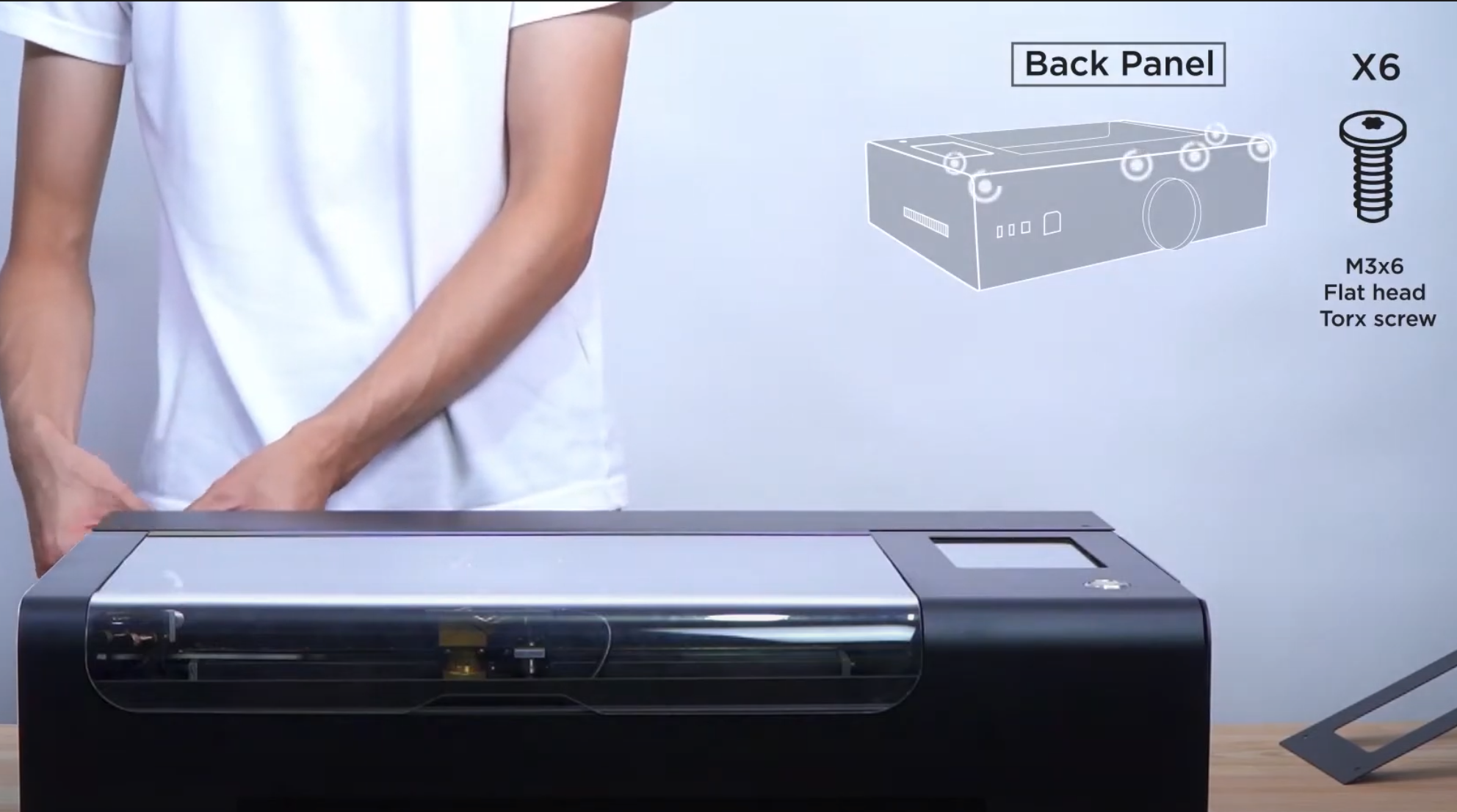

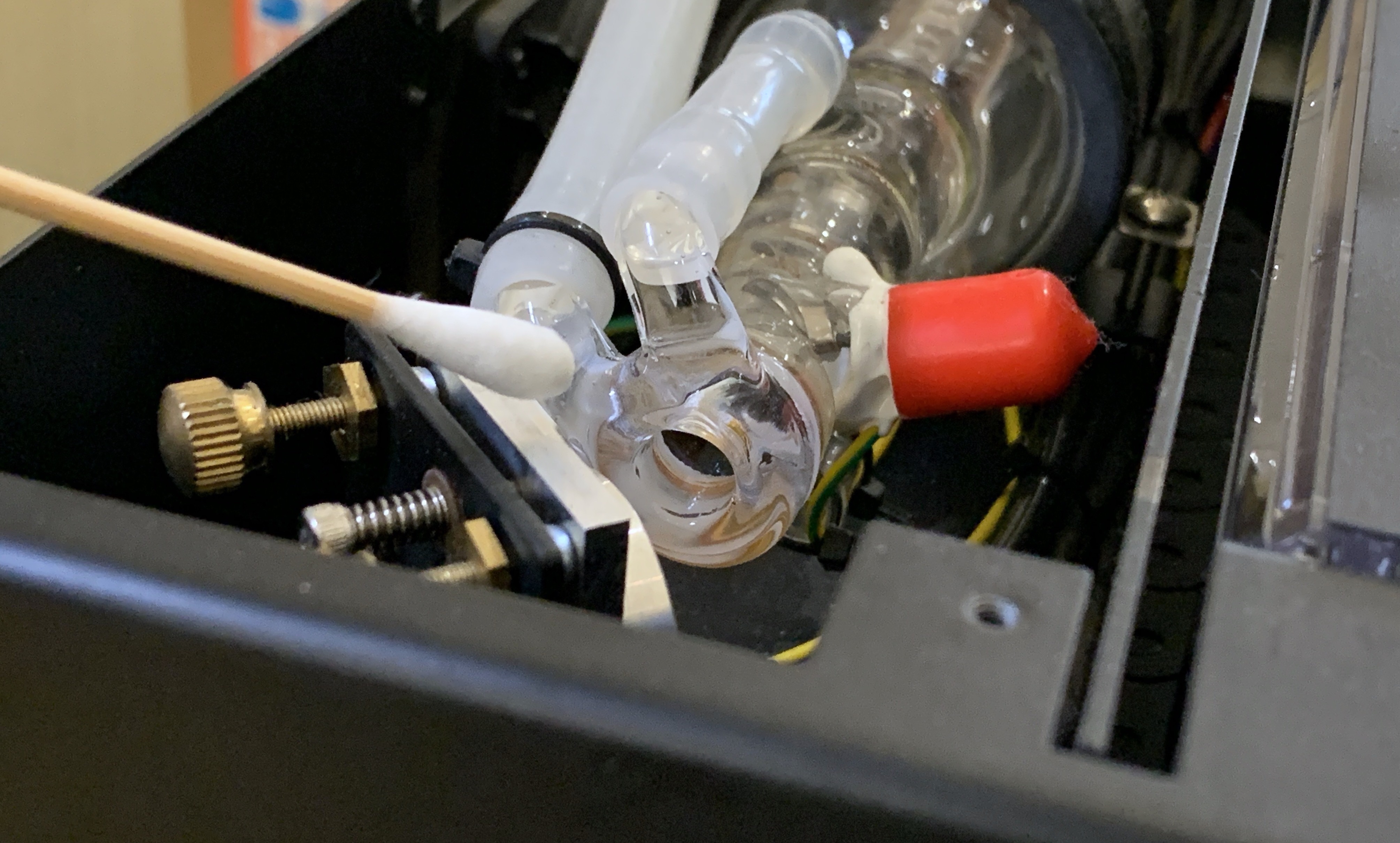

1. Limpe a lente de saída do tubo laser: A lente de saída do tubo laser está localizada no lado de baixa pressão do tubo laser (próximo ao 1º espelho). Você pode abrir a tampa traseira e limpá-la conforme mostrado abaixo.

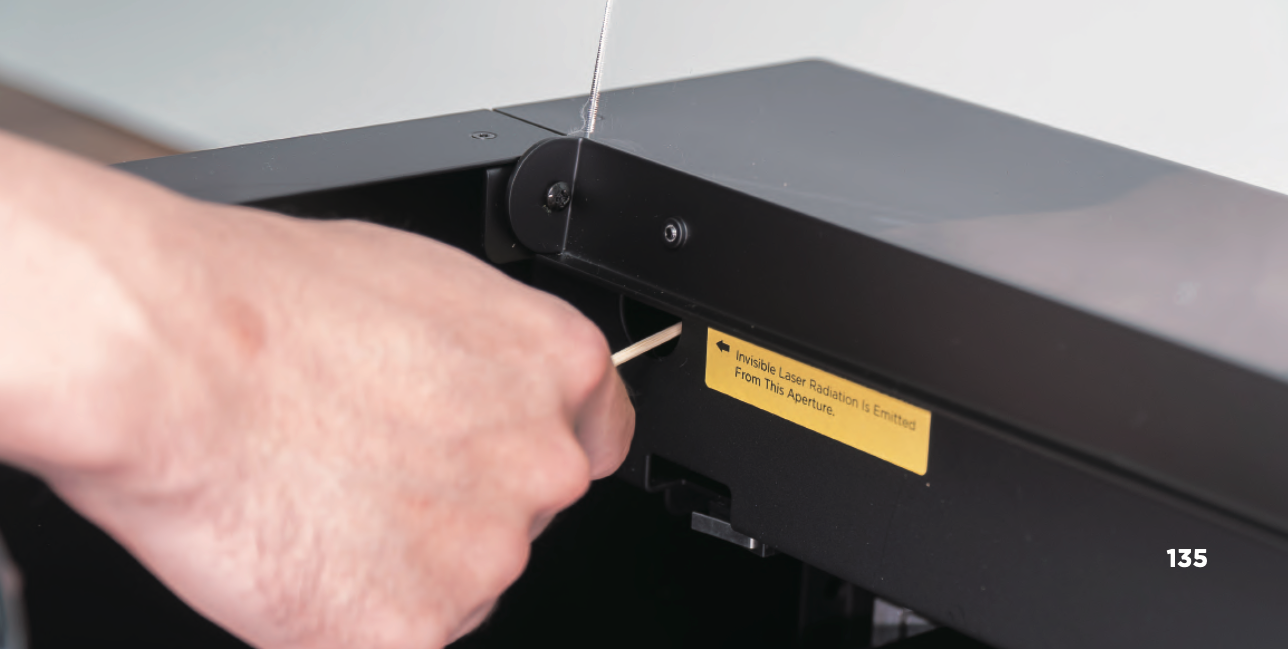

2. Limpe o primeiro espelho refletor: O primeiro espelho refletor está localizado no lado esquerdo do tubo laser voltado para o chassi. Você pode abrir a tampa traseira ou limpá-lo pelo orifício frontal. Conforme mostrado abaixo.

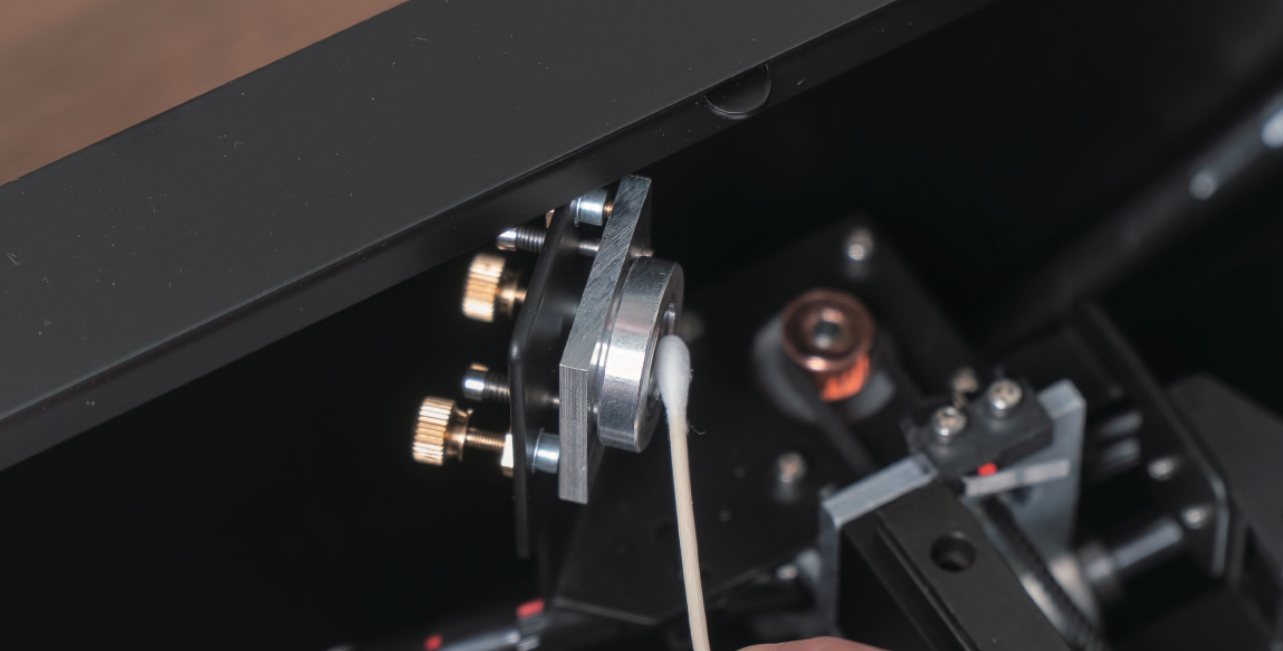

3. Limpe o segundo espelho refletor: O segundo espelho refletor está localizado na guia do eixo Y esquerdo, voltado para o chassi. ___2021-08-30___12.03.01.png

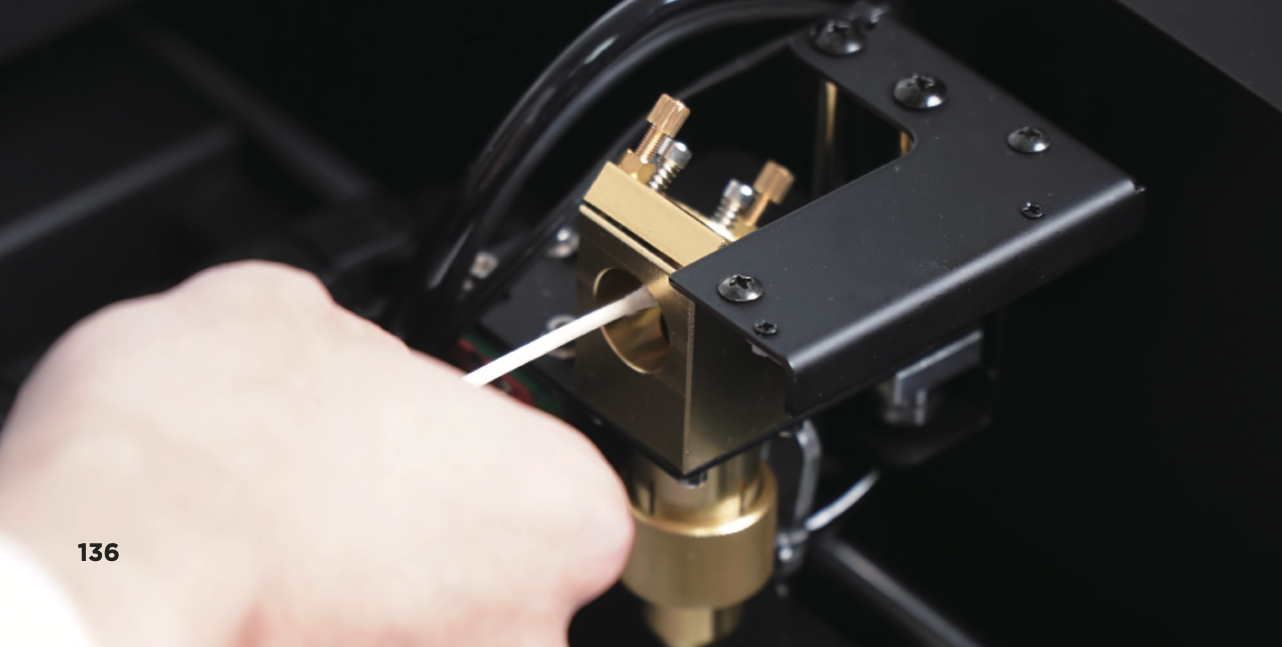

4. Limpe o terceiro espelho refletor: O terceiro espelho refletor está no suporte triangular dourado, que fica no trilho linear do eixo X. ___2021-08-30___12.03.12.png

5. Limpe a lente de foco: A lente de foco está localizada abaixo do terceiro espelho refletor, dentro do cabeçote do laser.

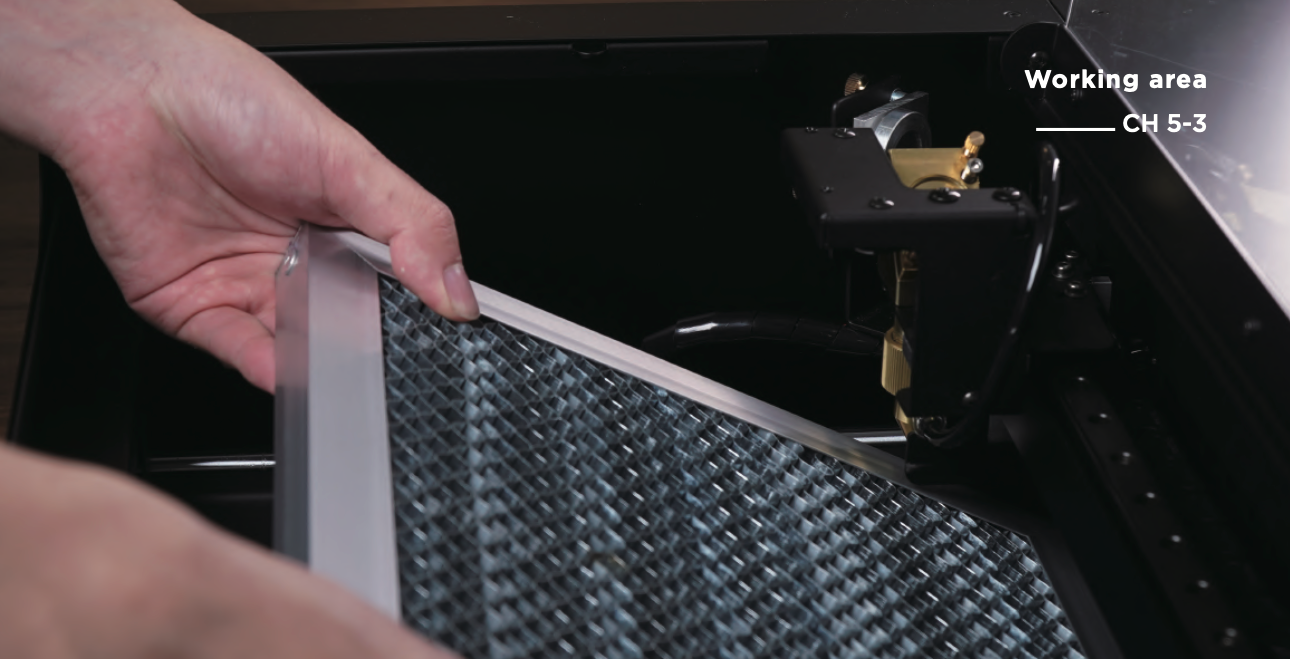

a. Remova a mesa de favo de mel >

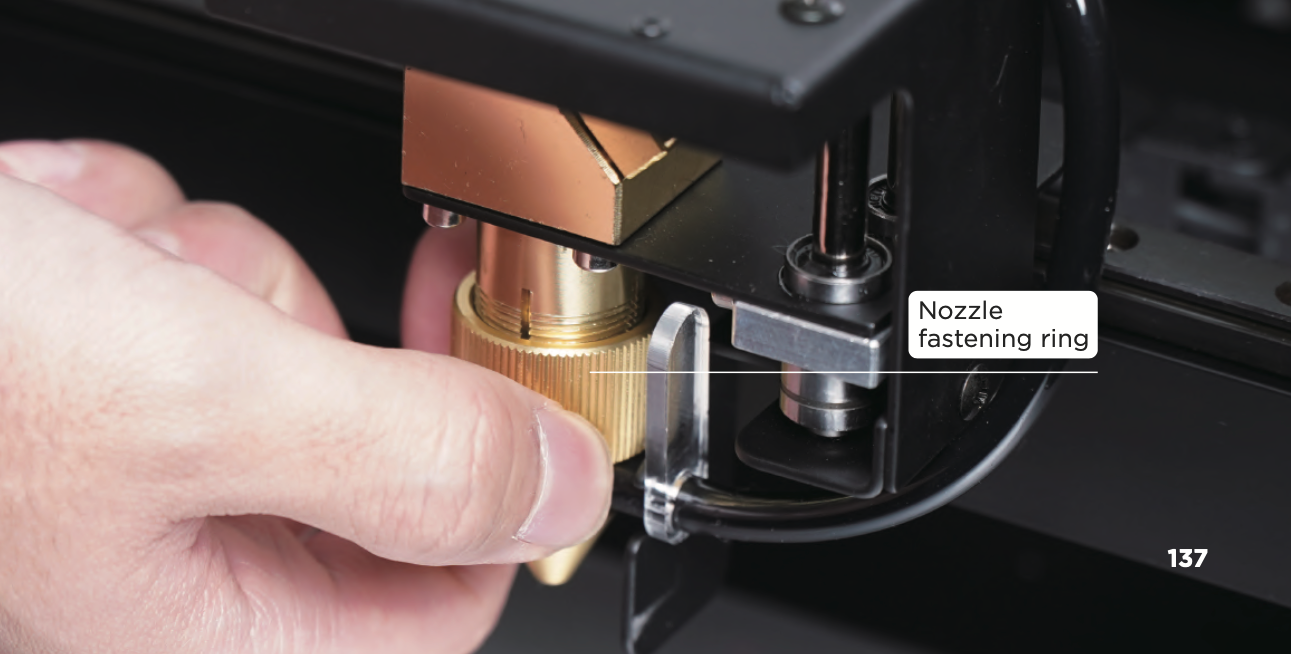

b. Desparafuse o anel de fixação do bico no sentido horário >

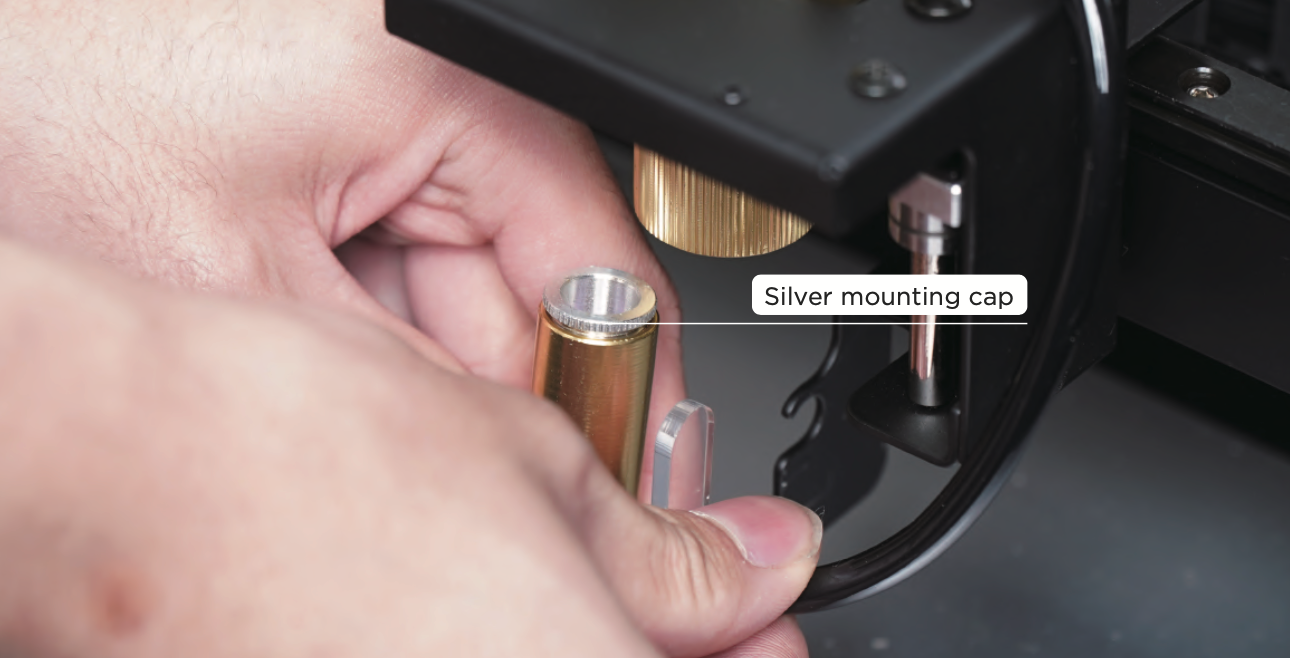

c. Remova o cabeçote do laser e gire a tampa de montagem prateada no sentido anti-horário (use um alicate de bico fino, se necessário) >

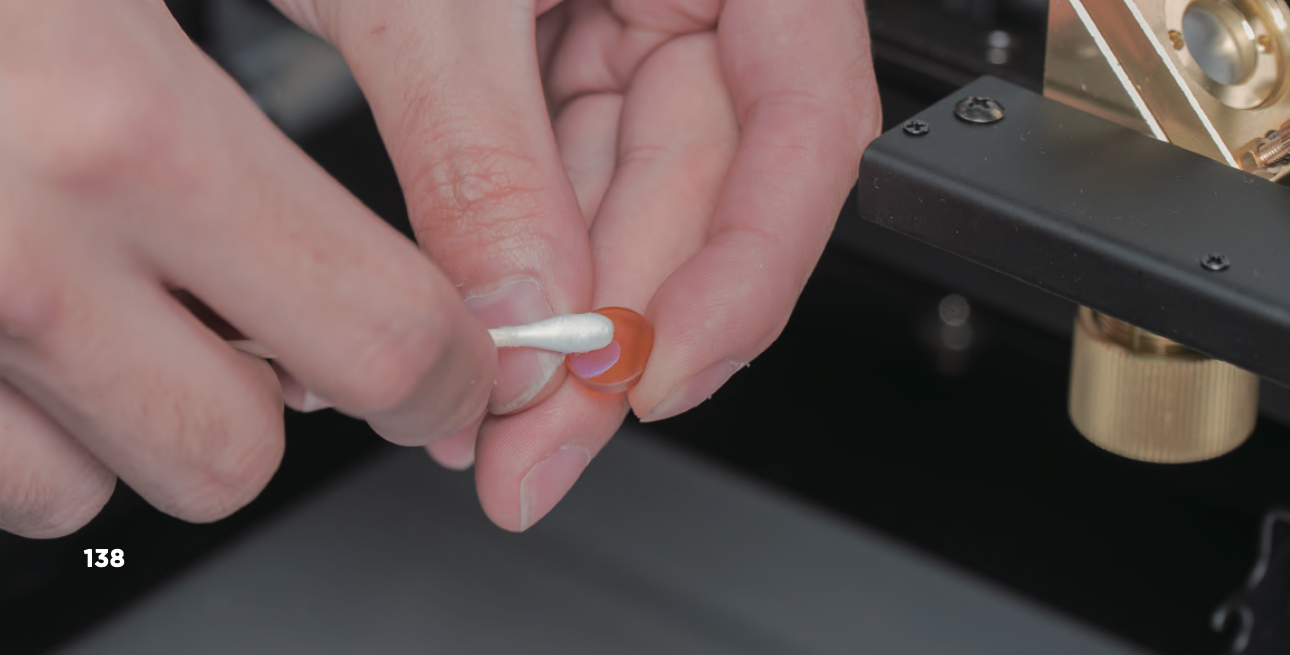

d. Remova a lente de foco e, em seguida, limpe-a.

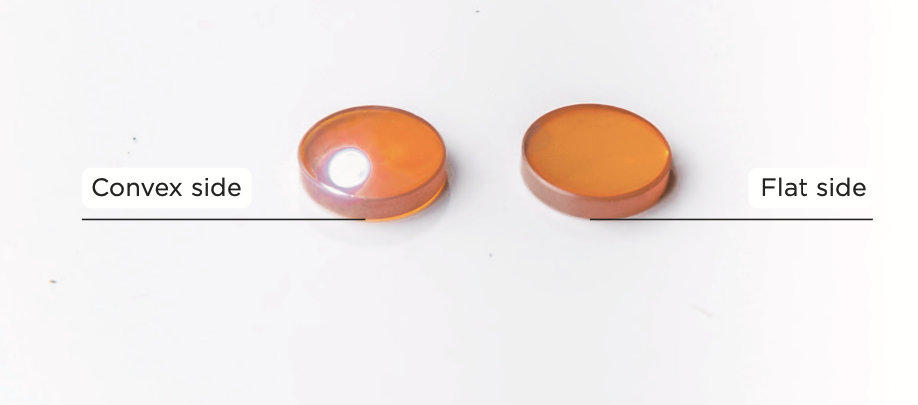

6. Recoloque a lente de foco: A lente tem uma orientação: o lado convexo fica voltado para cima e o lado plano fica voltado para baixo.
(Segure a borda da lente de foco na sua mão e olhe em direção à lente. Você poderá ver a si mesmo no lado convexo, mas não no lado plano.)

⚠️ Se não for instalada de acordo com a orientação das instruções, poderá causar um foco impreciso, resultando em uma gravação borrada ou incapacidade de corte.
