Tempo Recomendado
Dependendo da potência, horas de uso, temperatura ambiente, temperatura da água e outras condições.
Quando substituir o tubo?
-
A degradação do tubo laser.
-
A falha do tubo laser, que não tem saída de feixe laser e também gera um som de rachadura. O O tubo laser é classificado como consumível e a degradação é esperada devido ao uso de energia, tempo de armazenamento e outros fatores. Quanto maior a configuração de potência, mais rápida será a degradação do tubo laser.
Vídeo Completo

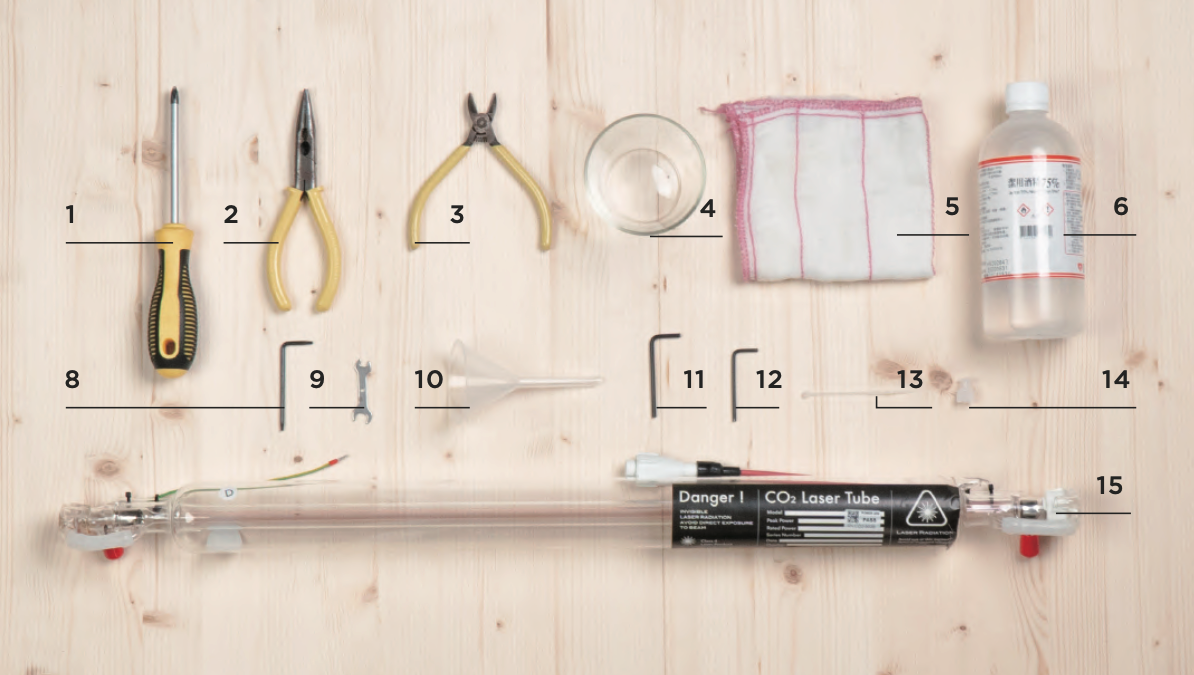

Itens de Preparação
Auto-preparação:
1 | Chave de fenda Phillips
2 | Alicate de bico fino
3 | Alicate diagonal
4 | Recipiente de água
5 | Toalha de papel ou pano
6 | Álcool 75%~99%
7 | Aspirador de pó ou pistola de ar comprimido ( Se você tiver um, é melhor.)
Incluído na caixa de acessórios:
8 | Chave de fenda Torx
9 | Chave de boca dupla
10 | Funil
11 | Chave Allen de 3mm
Incluído na caixa do tubo laser:
12 | Chave Allen de 2,5mm
13 | Abraçadeira de nylon
14 | Plugue do tubo de água
15 | Tubo laser
Etapas de Substituição
0. Desligue a energia e abra o chassi
- Por favor, desconecte o cabo de alimentação primeiro e, em seguida, substitua o tubo laser.
- Por favor, use uma chave de fenda Torx para remover os 6 parafusos da tampa traseira e levante a tampa.
- Você pode remover a poeira do chassi traseiro primeiro e, em seguida, substituir o tubo laser. Use um aspirador de pó ou uma pistola de ar comprimido para remover a poeira do chassi traseiro e, em seguida, use uma toalha de papel ou um pano com álcool para limpar a área suja e espere o chassi secar antes de prosseguir com a próxima operação.

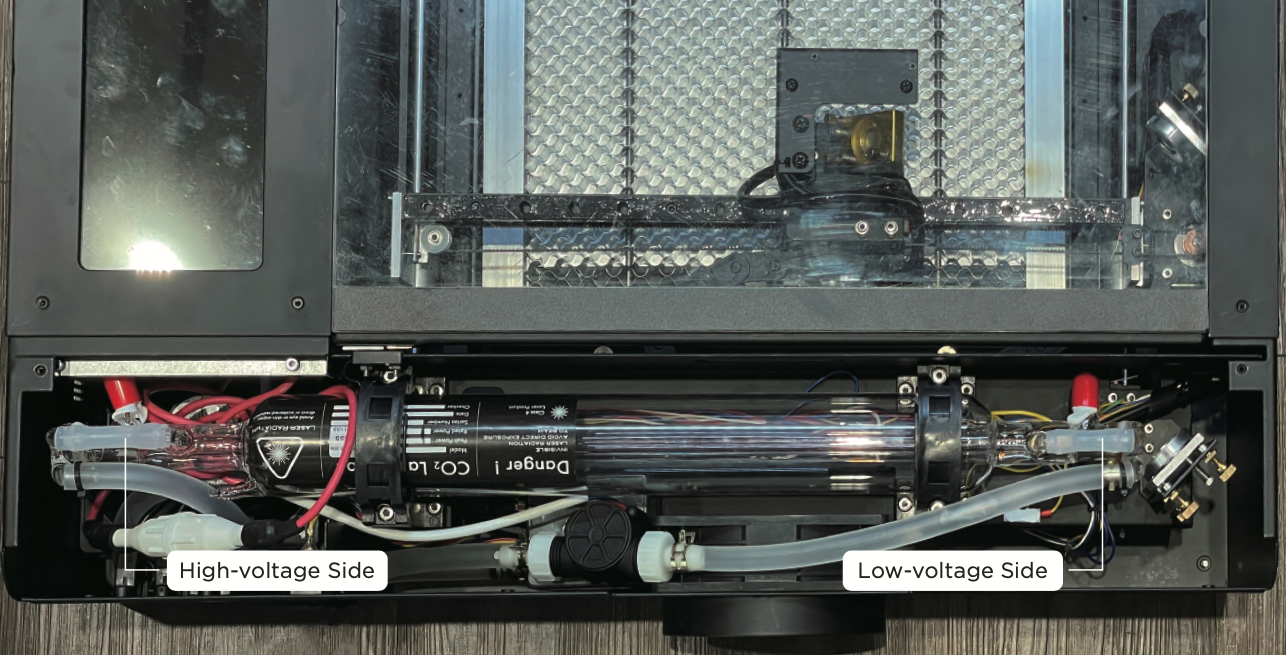

- O tubo laser possui duas extremidades. O lado de alta tensão ("High-voltage") fica próximo à tela e o lado de baixa tensão ("Low-voltage") fica próximo ao espelho refletor.
- Por favor, coloque um pano ou toalha de papel em ambos os lados de alta e baixa tensão para evitar danos à máquina devido a infiltração de água.
1. Desconecte os fios do tubo laser

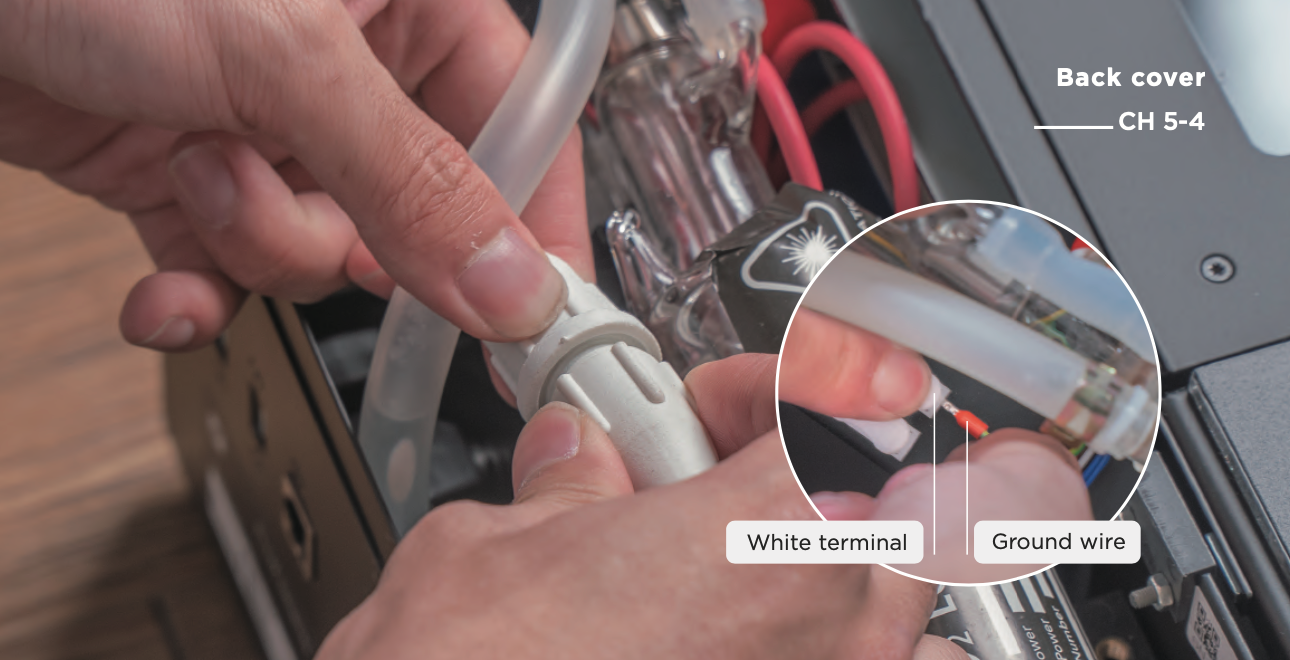

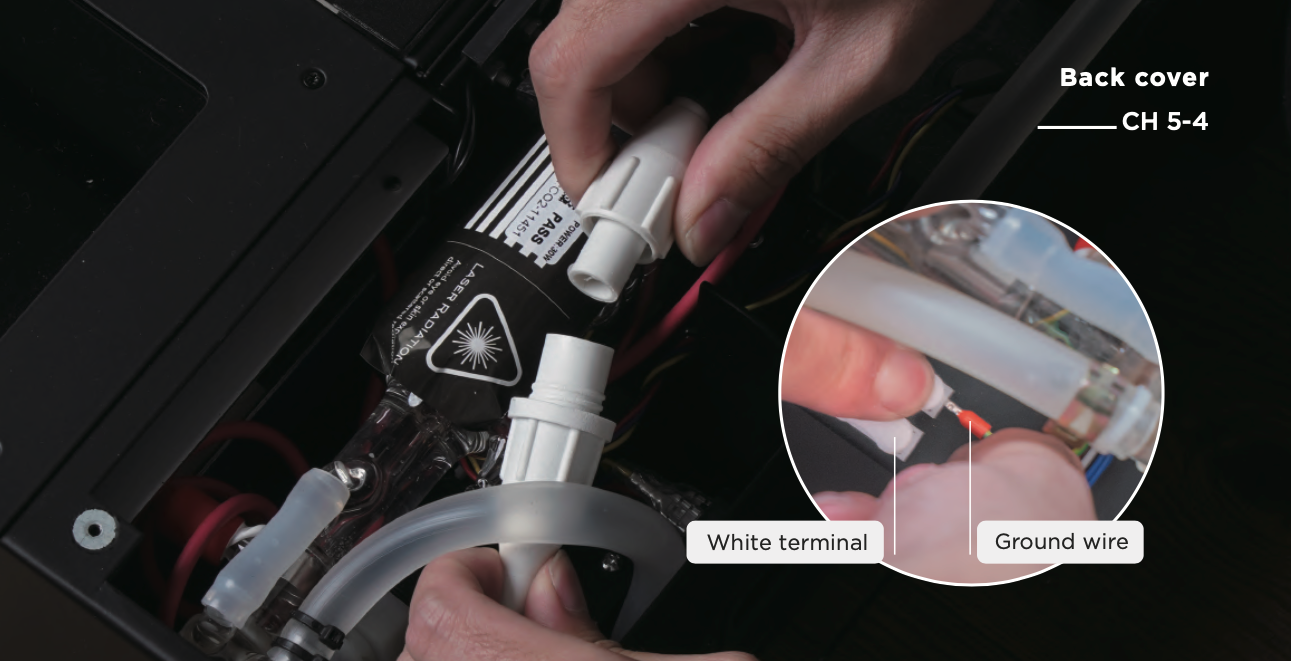

Desparafuse e desconecte o conector branco no lado de alta tensão > Pressione o terminal branco e puxe o fio terra no lado de baixa tensão.
2. Solte os suportes do tubo laser

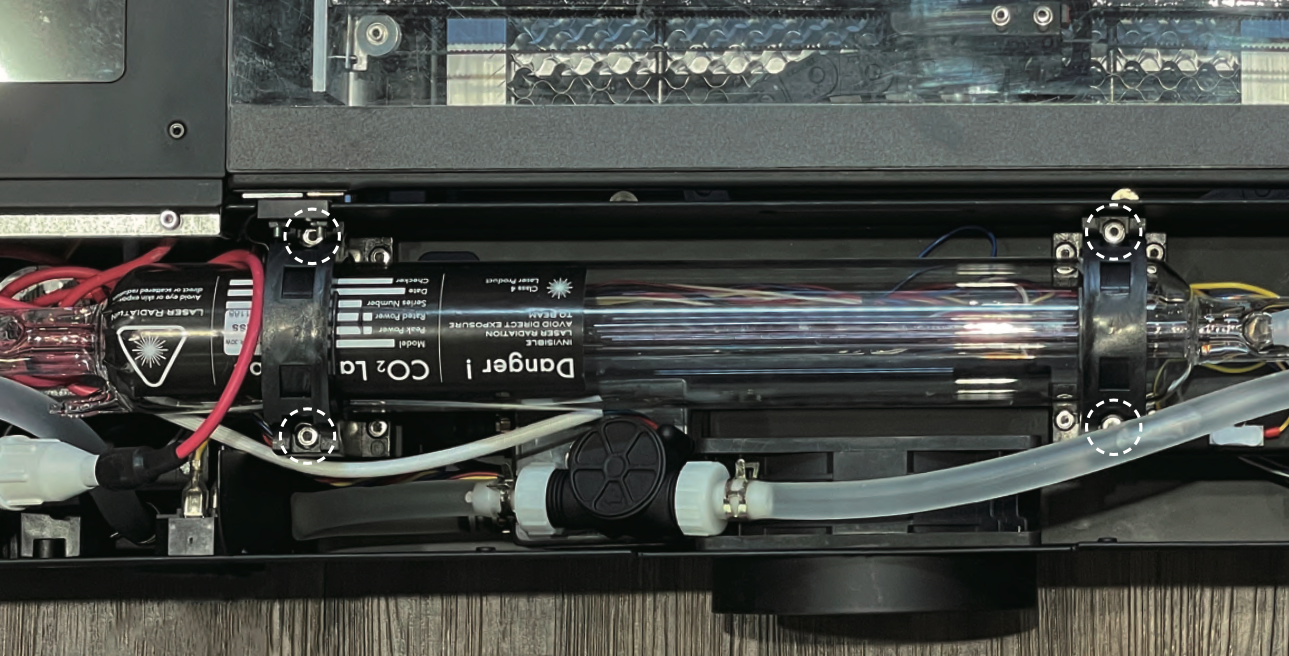

Use uma chave Allen de 3mm para soltar um total de 4 parafusos nos suportes do tubo laser.
3. Remova o tubo laser para drenagem

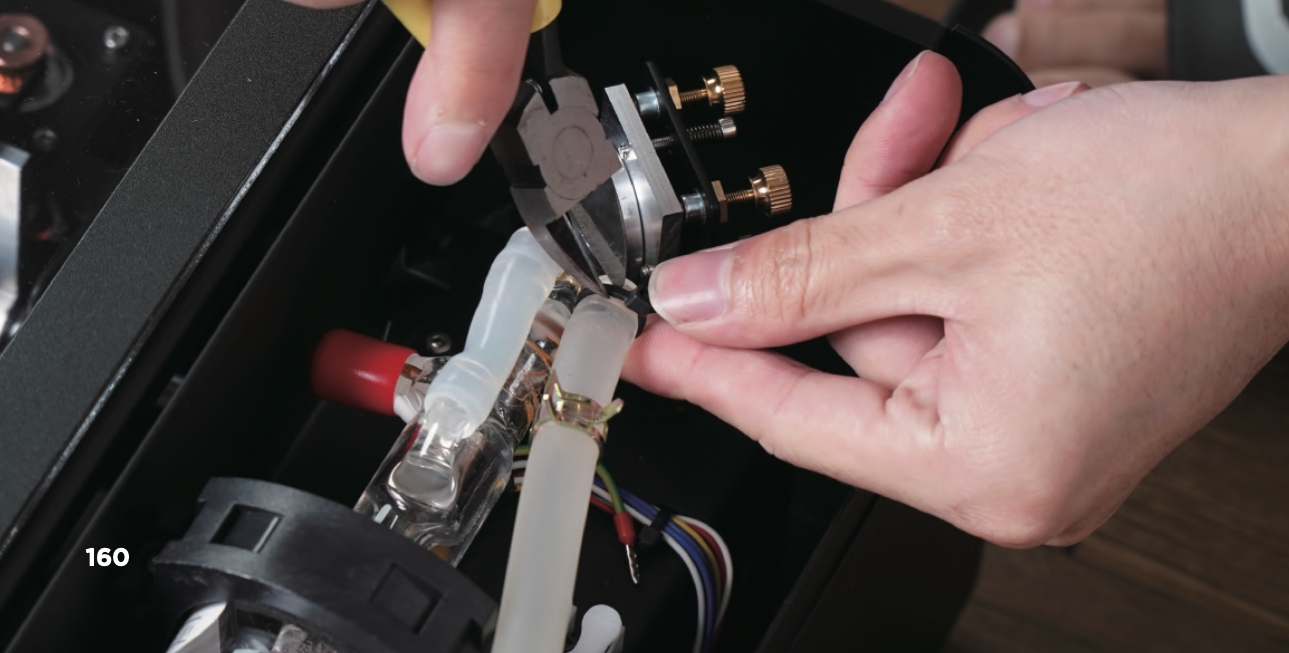

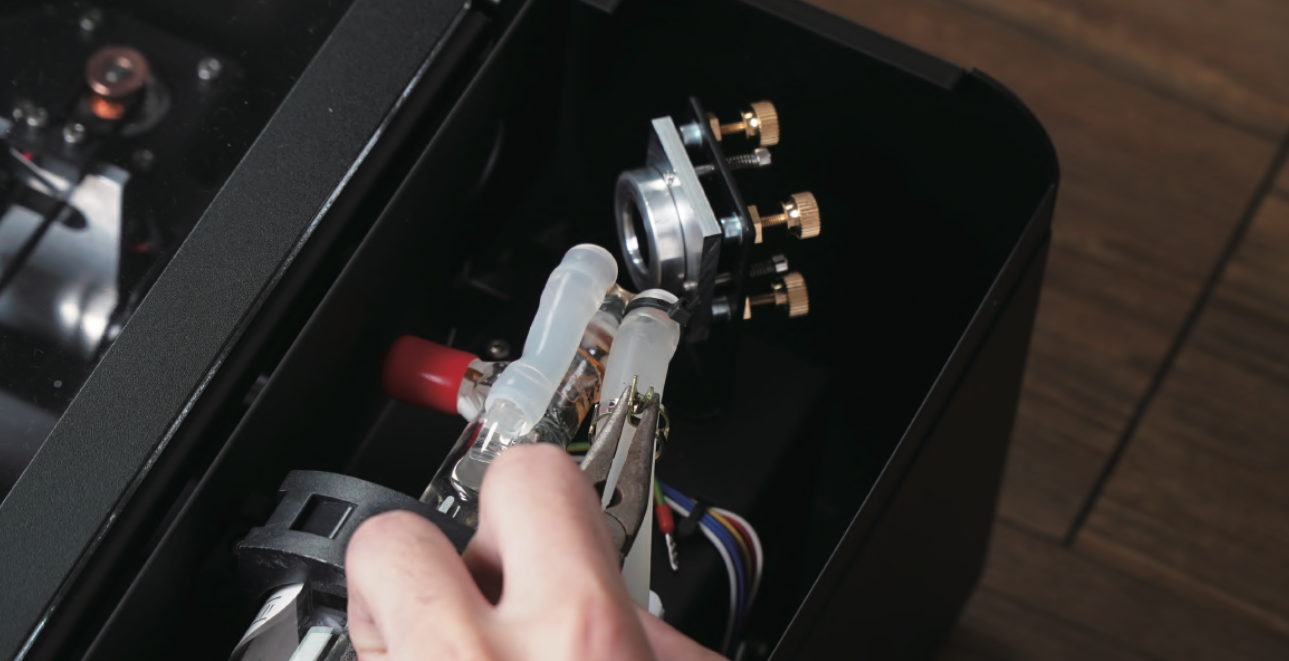

a. Use um alicate de bico fino para mover a braçadeira da mangueira do lado de baixa tensão em direção ao centro da mangueira de água

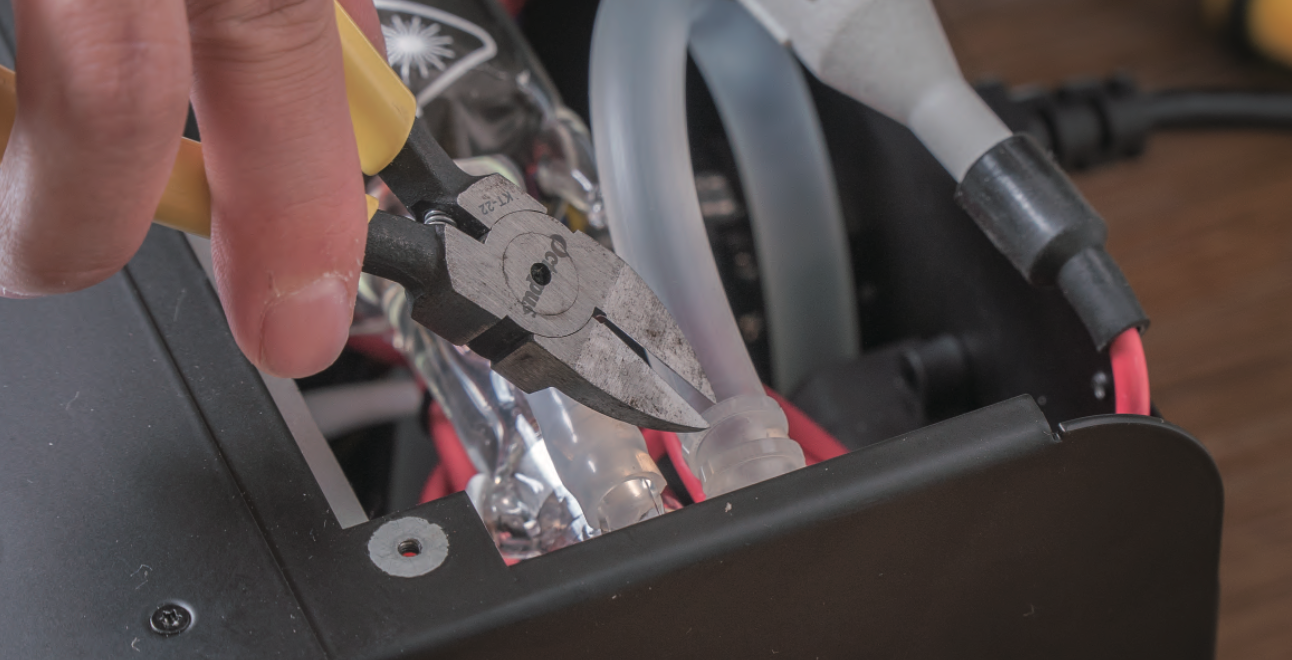

b. Use um alicate diagonal para remover a abraçadeira que prende a mangueira de água > Mova o tubo laser para fora do chassi

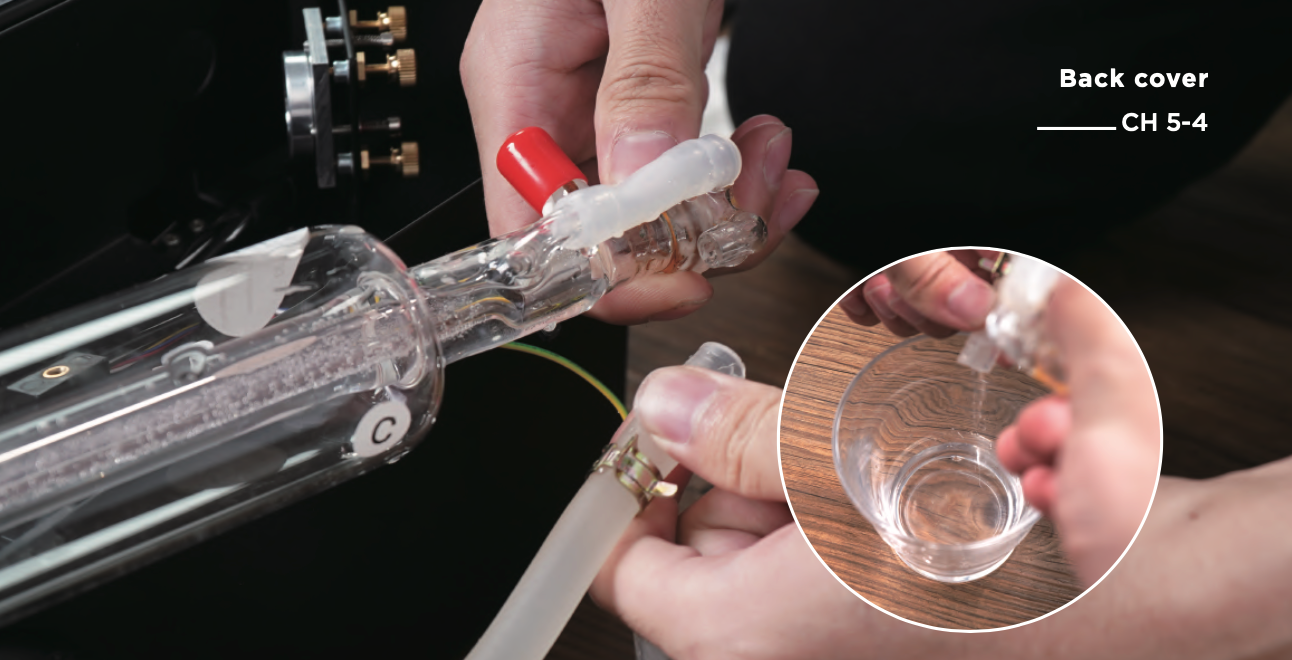

c. Aponte a mangueira de água no lado de baixa tensão para o recipiente de água e, em seguida, puxe a mangueira para drenar a água (quando a posição de saída de água do lado de baixa tensão estiver mais baixa do que a do lado de alta tensão, o líquido será descarregado devido ao princípio do sifão)

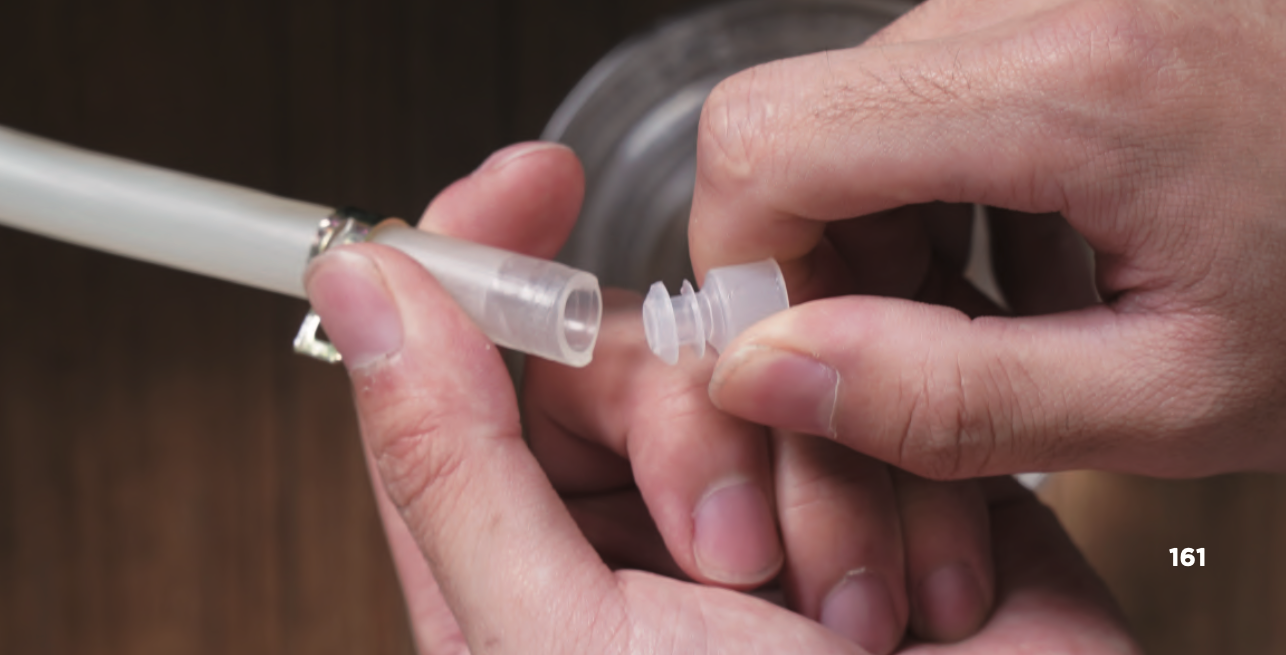

d. Quando a drenagem estiver concluída, tampe a saída de água com um plugue de mangueira.
4. Remova o tubo laser

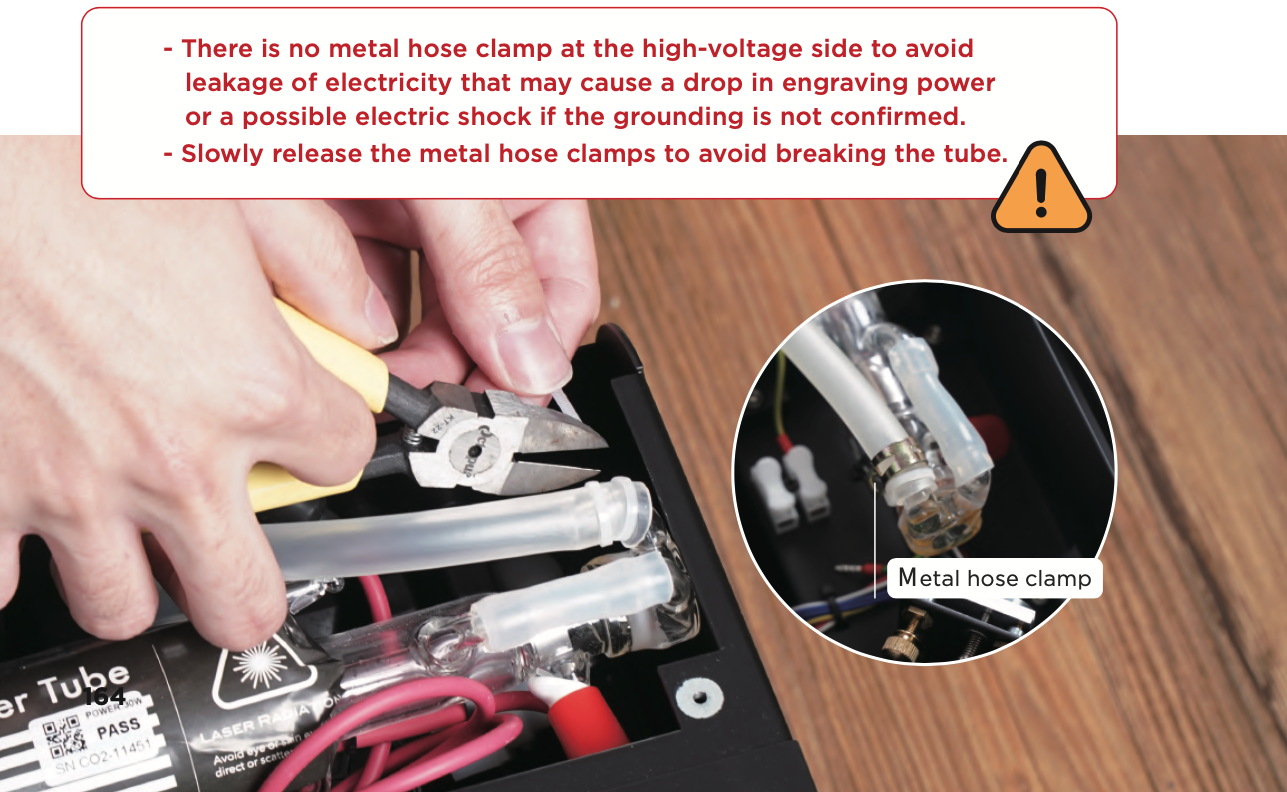

a. Para evitar vazamentos de água, coloque um pano ou toalha de papel sob o lado de alta tensão > Use um alicate diagonal para remover a abraçadeira que fixa a mangueira de água >

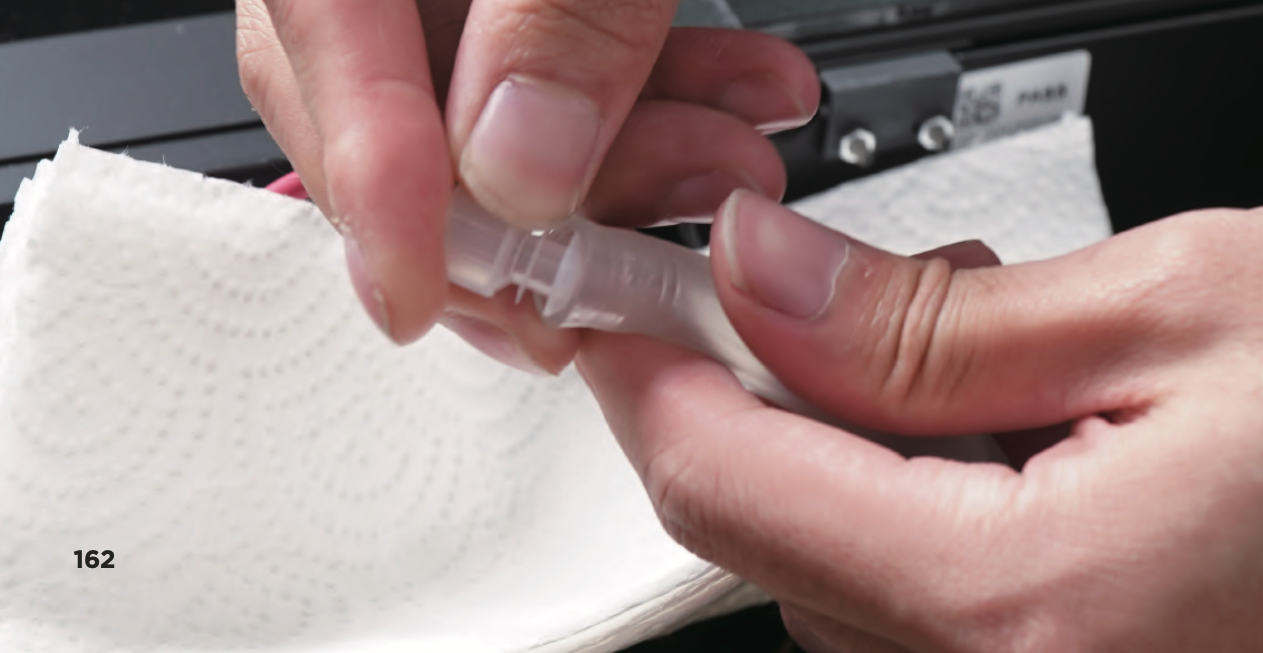

b. Puxe a mangueira de água no lado de alta tensão e insira um plugue de mangueira >

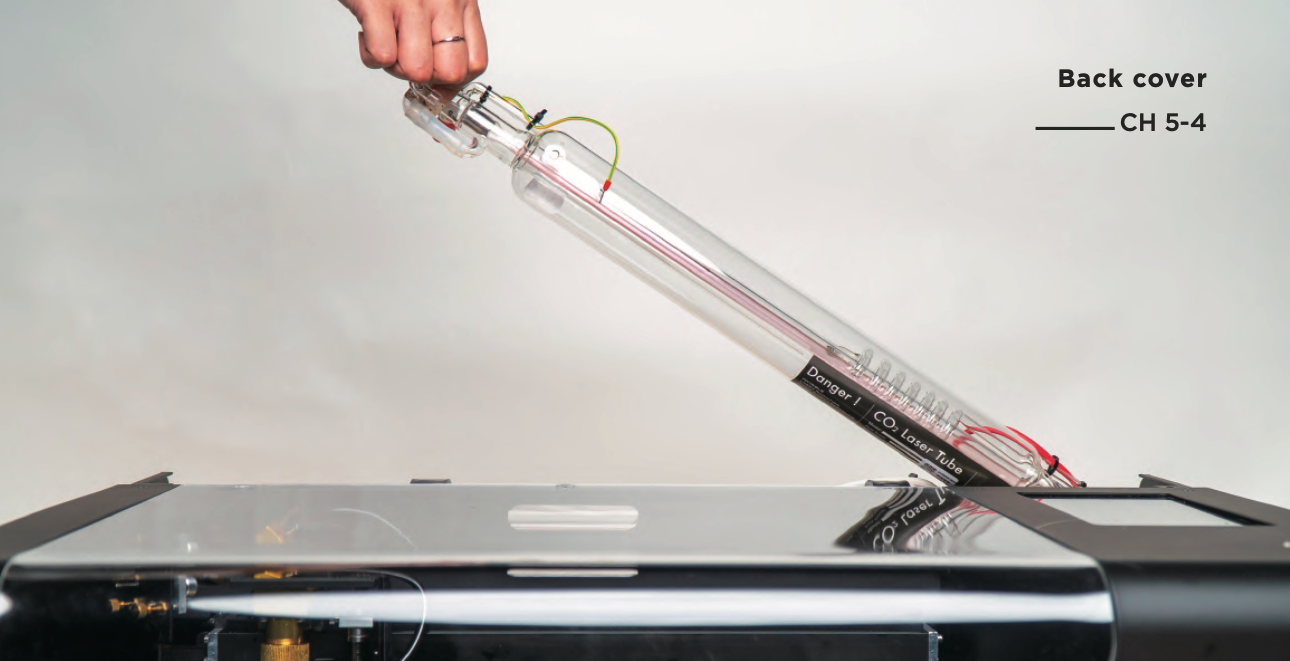

c. Remova completamente o tubo laser.
5. Posicione o tubo laser e a mangueira de água

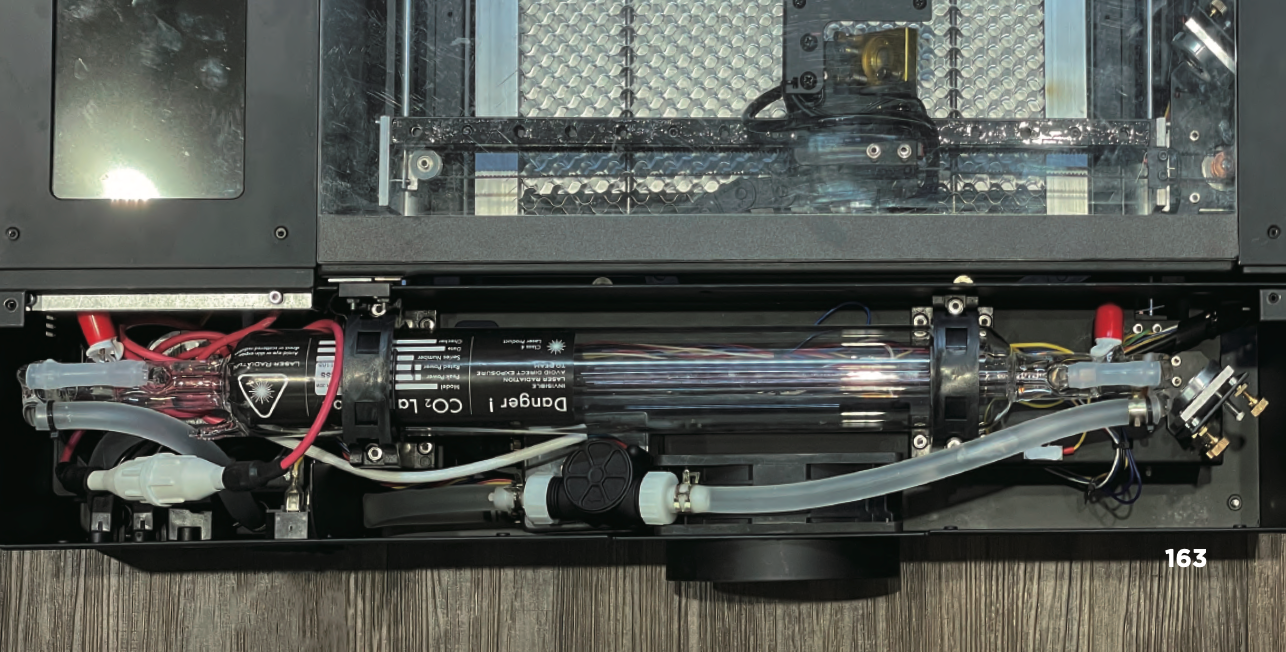

a. Posicione o tubo laser de acordo com a imagem >

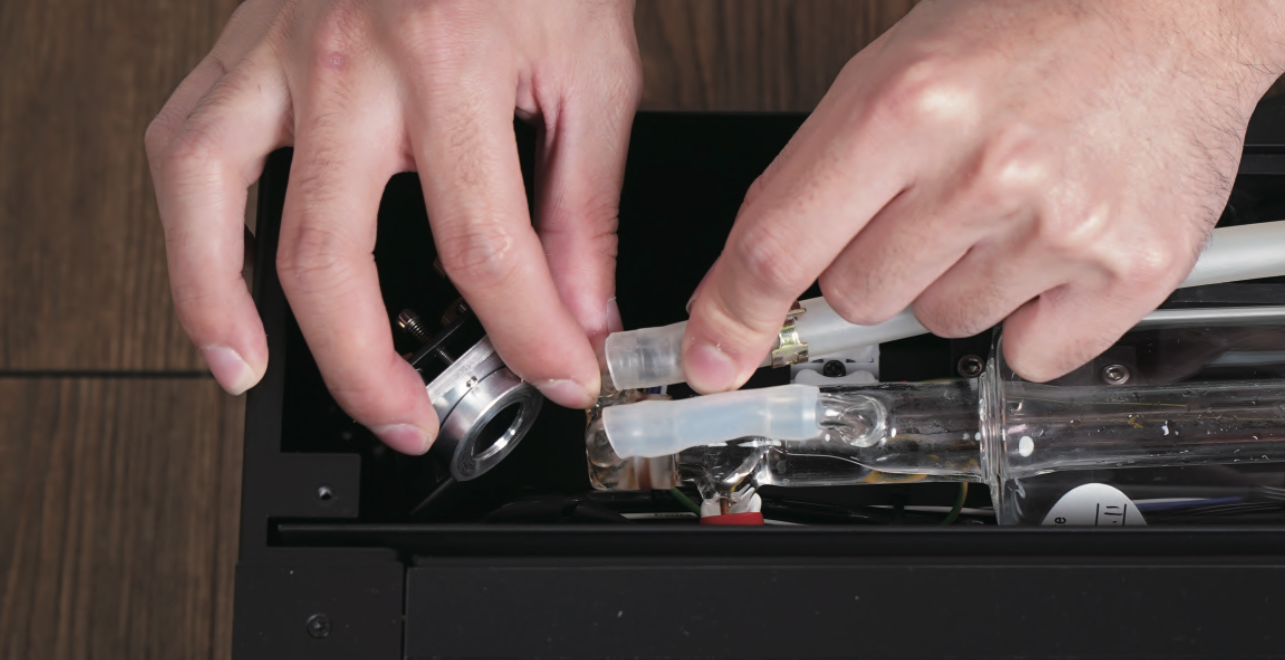

b. Remova o plugue da mangueira no lado de alta tensão e coloque a mangueira de água no tubo de vidro > Remova o plugue da mangueira no lado de baixa tensão e coloque a mangueira de água no tubo de vidro.
6. Fixe a mangueira de água no tubo laser
Fixe a mangueira de água no lado de alta tensão no tubo de vidro com uma abraçadeira > Aperte a abraçadeira e corte o excesso com um alicate diagonal > Fixe a mangueira de água no lado de baixa tensão no tubo de vidro com uma abraçadeira > Aperte a abraçadeira e corte o excesso com um alicate diagonal > Recoloque a braçadeira metálica da mangueira.
7. Conecte o fio do tubo laser
Conecte o conector branco no lado de alta tensão com um fio vermelho de volta e aperte-o > Pressione o terminal branco no lado de baixa tensão e insira o fio terra firmemente > Solte o terminal branco e puxe suavemente o fio terra para verificar se está estável.
8. Reaperte os suportes do tubo laser

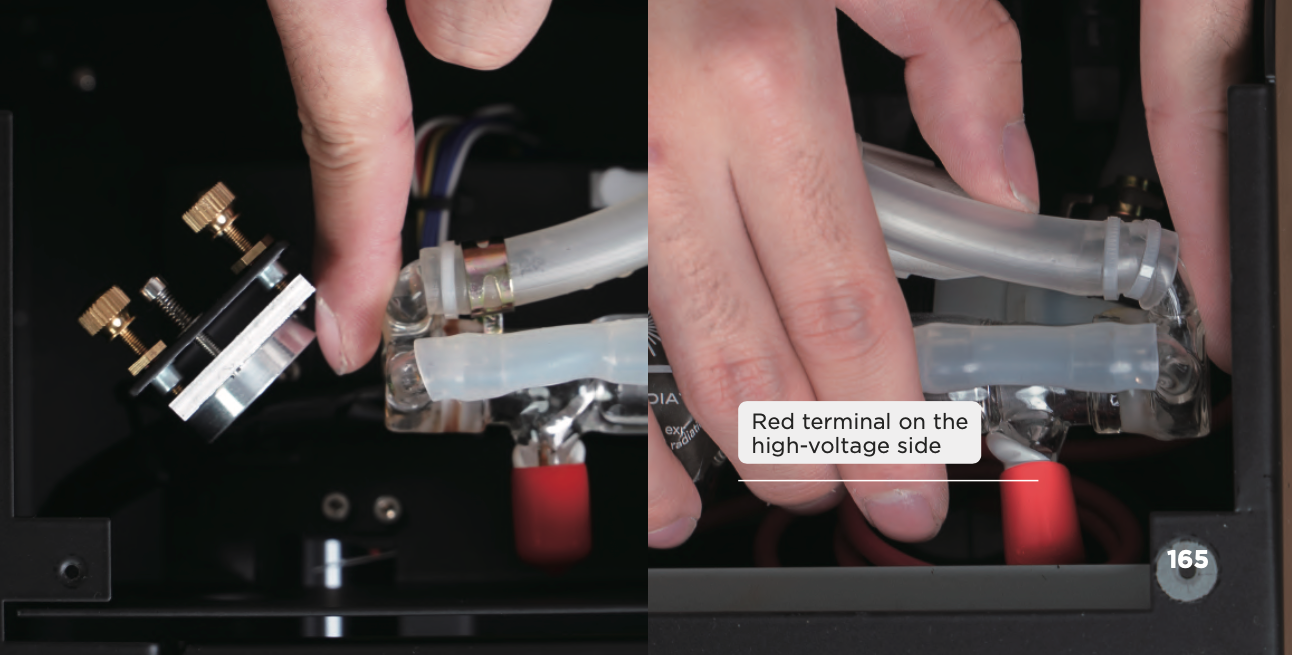

a. Posicione o tubo laser, deixando uma distância de um dedo entre as extremidades da cabeça e da cauda > Gire o terminal vermelho no lado de alta tensão em direção ao interior do chassi da máquina > Certifique-se de que não haja dobras ou torções nas mangueiras de água

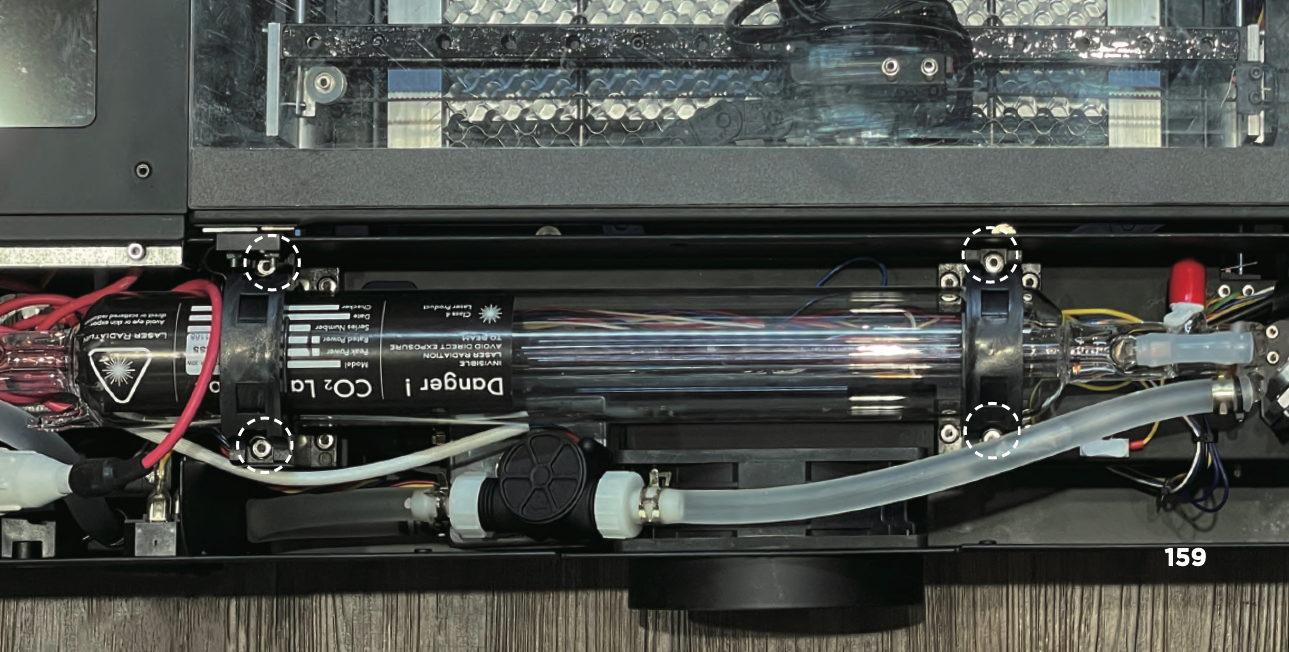

b. Use uma chave hexagonal de 3mm para apertar um total de 4 parafusos nos suportes do tubo laser > Agite suavemente o tubo laser para garantir que ele não se mova para a esquerda, direita, para frente e para trás.
9. Conecte o cabo de alimentação e ligue a máquina
Após confirmar que a instalação está correta, você pode conectar o cabo de alimentação e ligar a máquina.
10. Ative a "Bomba"
Após a máquina ser ligada, clique em "MANUTENÇÃO" na tela > Clique em "Bomba" após a cabeça laser retornar à posição inicial. Em seguida, a água de resfriamento começará a entrar no tubo laser e o nível de água da bomba cairá.
11. Desligue a máquina e desconecte o cabo de alimentação
Quando o nível de água da bomba estiver com 1/4 restante, desligue a máquina e desconecte o cabo de alimentação antes de adicionar a água manualmente.
⚠️
1. Por favor, não toque na área próxima ao lado de alta tensão do tubo laser após conectar o cabo de alimentação para evitar choque elétrico.
2. Ao usar a página "MANUTENÇÃO", evite tocar no interruptor do laser ou colocar a mão na extremidade traseira do tubo laser.
3. Por favor, observe o nível de água cuidadosamente para evitar transbordamento.
4. Por favor, use água destilada para evitar que impurezas afetem o efeito de resfriamento da água.
12. Adicione água manualmente

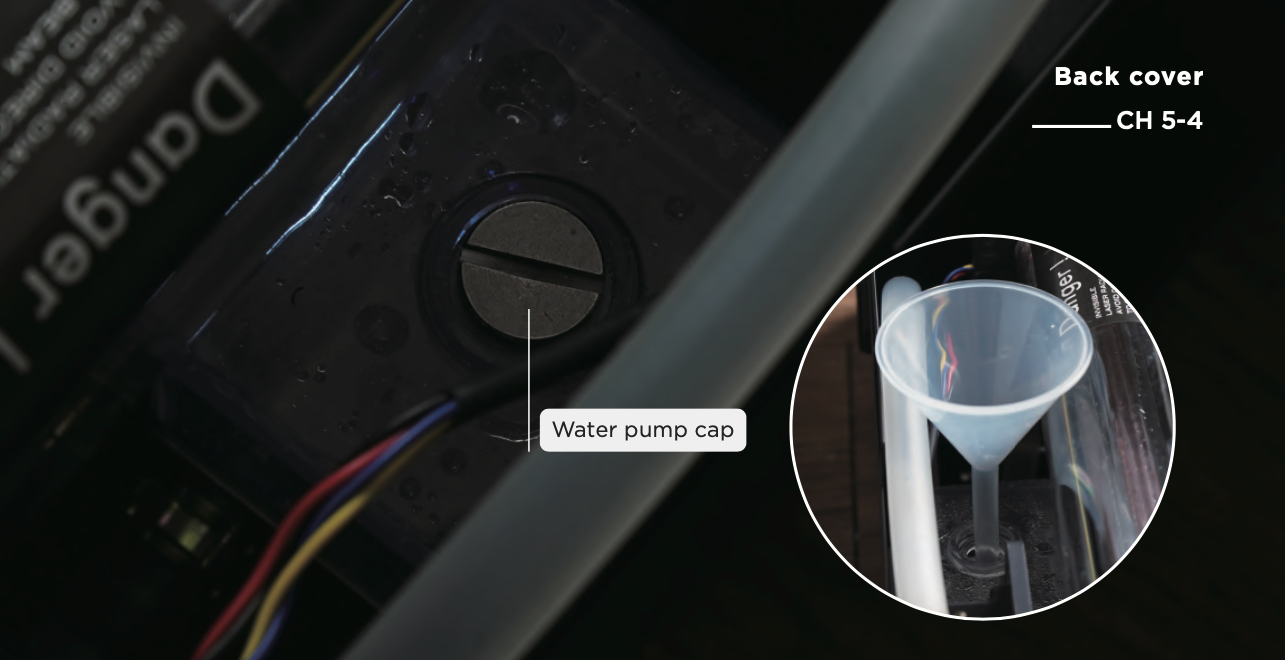

Use a chave de cabeça dupla para abrir a tampa da bomba de água > Coloque o funil > Encha a bomba de água com água destilada.
13. Reaperte a tampa da bomba de água
Repita os passos 9 a 12 até que o nível da bomba de água atinja 80% de enchimento e o nível de água não diminua mais devido à adição no tubo laser, então use a chave de cabeça dupla para reapertar a tampa da bomba de água para concluir o procedimento de substituição do tubo laser.
⚠️
1. Muitas bolhas de ar dentro do tubo laser afetarão a eficiência da dissipação de calor.
2. Recomenda-se encher a água até mais de 80% ou pressionar a mangueira de água ao adicionar água, para que seja menos provável a produção de bolhas de ar.
3. Se a bomba de água não puder ser ativada, entre em contato com seu revendedor.
4. Após mover o tubo laser, Alinhamento do Caminho Óptico deve ser realizado.
