Se o caminho óptico estiver desalinhado, ele deve ser realinhado.
Sinais de desalinhamento do caminho óptico:
1. os padrões gravados ficarão mais profundos ou mais claros em uma determinada direção
2. a seção de corte não fica vertical após o corte.
Itens necessários:

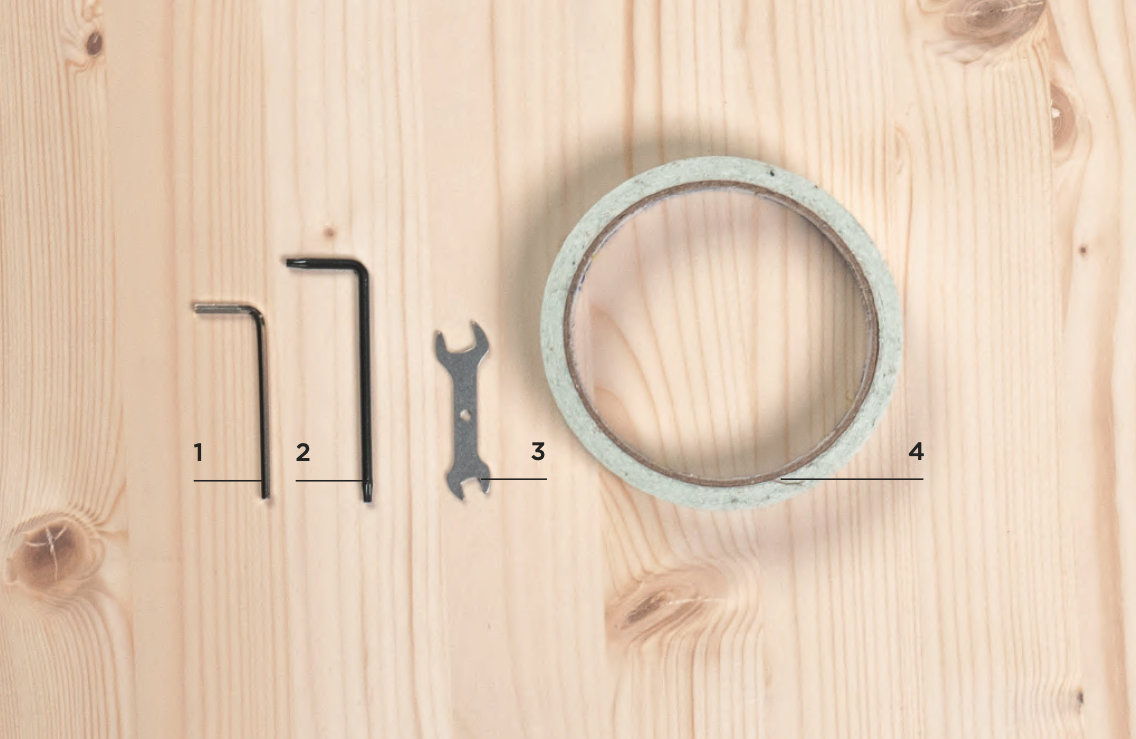

Incluídos na caixa de acessórios:
1 | Chave Allen de 2,5mm
2 | Chave de fenda Torx
3 | Chave de boca dupla
4 | Fita dupla face
Instruções de alinhamento:

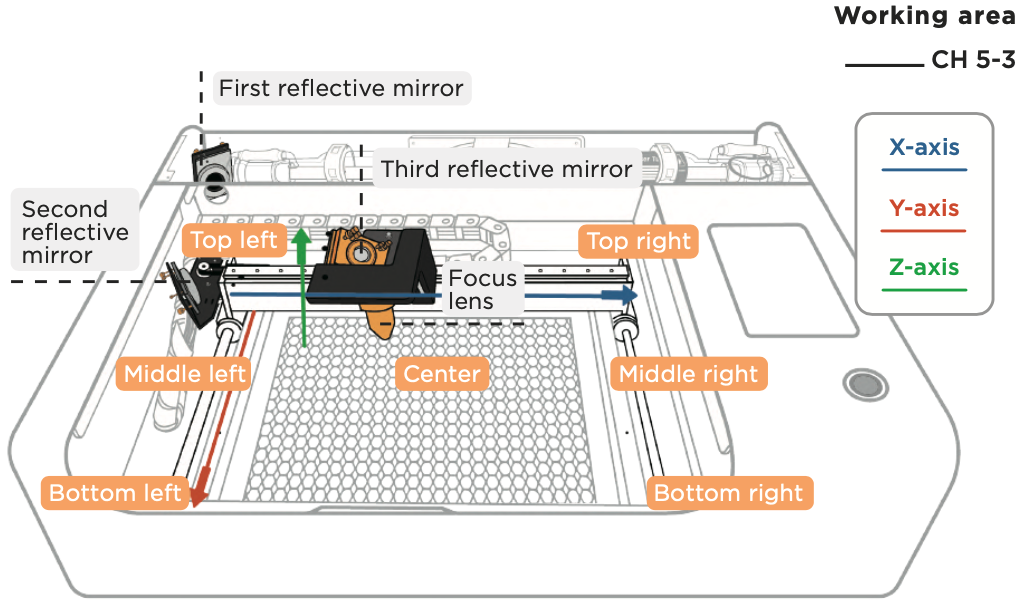

1. A direção do eixo Y está relacionada ao primeiro espelho refletor. Após o ajuste correto do primeiro espelho refletor, o ponto do laser obtido na posição inferior esquerda deve coincidir com o obtido na posição superior esquerda. Ao ajustar o primeiro espelho refletor, coloque a fita dupla face no segundo espelho refletor.
2. A direção do eixo X está relacionada ao segundo espelho refletor. Após o ajuste do segundo espelho refletor, o ponto do laser obtido na posição central direita deve coincidir com o obtido na posição central esquerda. Ao ajustar o segundo espelho refletor, coloque a fita dupla face no terceiro espelho refletor.
3. A direção do eixo Z está relacionada ao terceiro espelho refletor. Após o ajuste do terceiro espelho refletor, o ponto do laser deve estar no centro da saída do laser. Ao ajustar o terceiro espelho refletor, coloque a fita dupla face na saída do laser.
1. Não abra a tampa da porta quando o pulso do laser estiver em andamento, caso contrário, o laser não emitirá luz devido ao mecanismo de proteção.
2. Ao alinhar o caminho óptico, a "Potência" pode ser definida como x0.50 na página "MANUTENÇÃO" para evitar que o ponto do laser fique muito grande para julgar com precisão a direção de deslocamento do ponto do laser. Quando o alinhamento for concluído, a "Potência" precisa ser restaurada para a configuração original de x1.00 para evitar potência insuficiente durante o uso.
3. Se houver um som de rachadura anormal ao iniciar o pulso do laser, desconecte a energia e pare de usá-lo imediatamente. 【Solução de problemas】 Sem saída do feixe de laser.

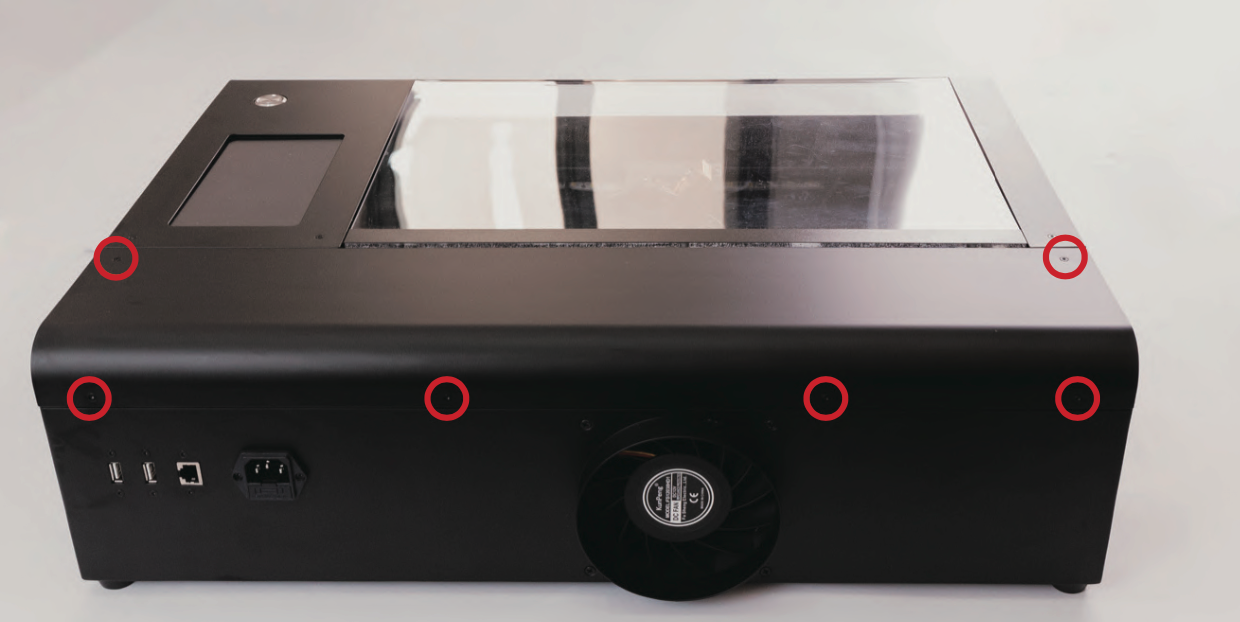

4. Use uma chave de fenda Torx para remover os 6 parafusos da tampa traseira e, em seguida, remova a tampa traseira.
5. Como há travas de rosca nas porcas dos parafusos de ajuste do espelho do primeiro e segundo espelhos refletores, é recomendado pingar uma pequena quantidade de álcool nessas porcas para amolecer as travas de rosca antes de girar as porcas.
Instrução em Vídeo
Etapas de alinhamento:
Tubo laser
Objetivo: Confirmar se o ponto do laser está no primeiro espelho refletor.
Método:
1. Remova a tampa traseira: Use uma chave de fenda Torx para remover os 6 parafusos da tampa traseira e, em seguida, remova-a.

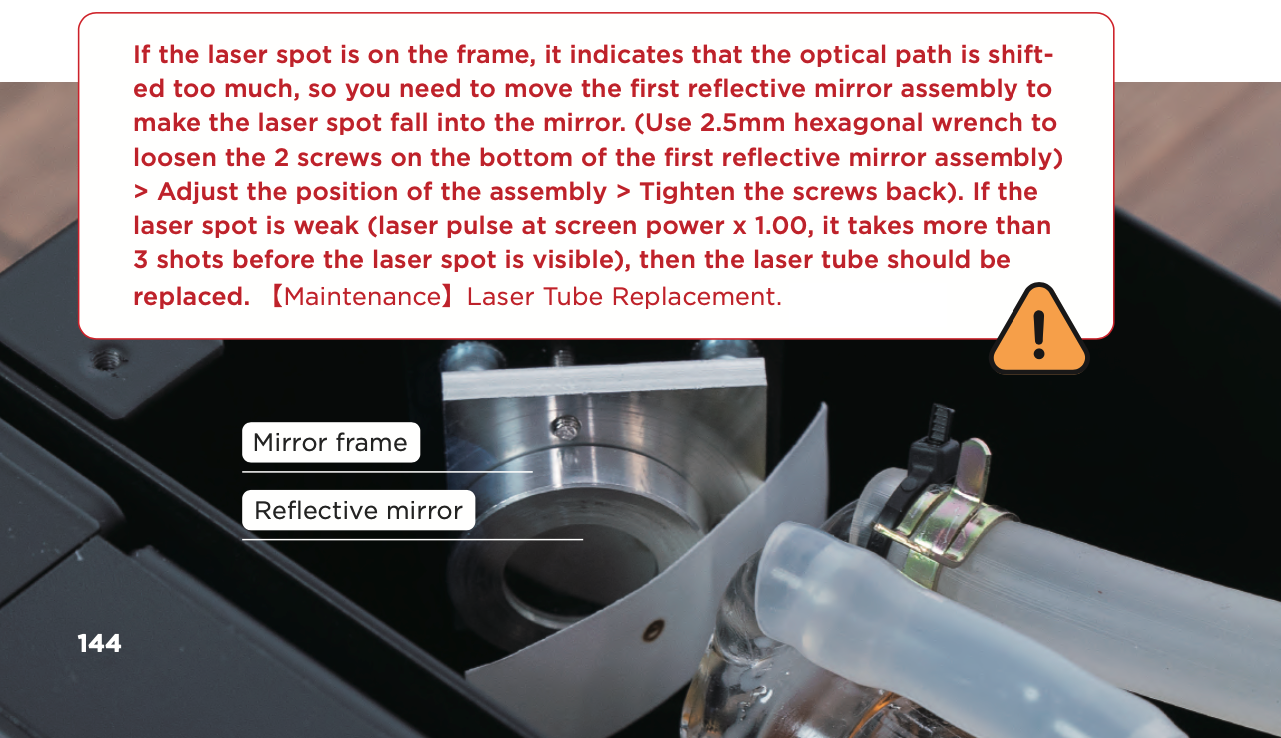

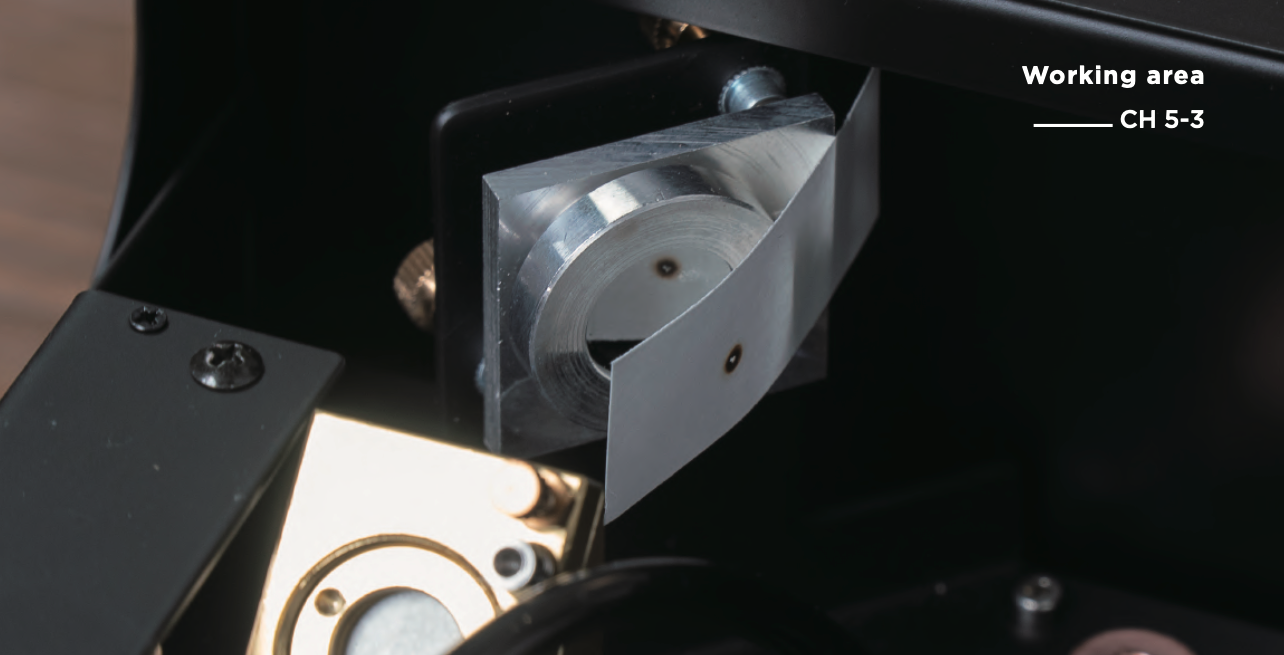

2. Cole a fita adesiva: Pegue um pedaço de fita adesiva dupla face e cole-a na estrutura metálica circular do primeiro espelho refletor.
3. Obtenha o ponto do laser no primeiro espelho refletor: Feche a tampa da porta > Clique em "MANTER" na tela > Clique em "Pulso de Laser" > Abra a tampa da porta > Certifique-se de que o ponto do laser esteja dentro do espelho, evitando a borda do espelho.
Primeiro espelho refletor
Objetivo: Para fazer o ponto inferior esquerdo coincidir com o ponto superior esquerdo.
Método:
1. Libere os motores e cole a fita: Clique em "MANUTENÇÃO" da máquina para concluir a referência inicial > Clique em "Motores" > Pegue um pedaço de fita dupla face e cole na estrutura metálica do segundo espelho refletor.
2. Obtenha o ponto do laser superior esquerdo: Mova manualmente o cabeçote do laser para o canto superior esquerdo > Feche a tampa da porta > Clique em "Pulso do Laser" > Abra a tampa da porta > Confirme a posição do ponto do laser. Você precisa observar como o próximo ponto do laser (inferior esquerdo) se move.
3. Obtenha o ponto do laser inferior esquerdo: Mova manualmente o cabeçote do laser para o canto inferior esquerdo > Feche a tampa da porta > Clique em "Pulso do Laser" > Abra a tampa da porta > Confirme se os pontos inferior e superior esquerdo estão sobrepostos na mesma posição e evite a estrutura do espelho refletor. Conforme mostrado na imagem acima. Se os pontos do laser não estiverem completamente sobrepostos, ajuste o parafuso de ajuste do espelho atrás do primeiro espelho refletor de acordo com a direção do movimento do ponto do laser, para que a posição do ponto do laser inferior esquerdo se mova para a posição do ponto do laser superior esquerdo.
4. Ajuste o primeiro espelho refletor: Coloque uma pequena quantidade de álcool na
porca para amolecer o trava-roscas > Use uma chave de cabeça dupla para soltar a porca sem girar o parafuso de ajuste do espelho > Aperte ou solte o parafuso de ajuste do espelho de acordo com a direção do movimento do ponto do laser (direção de controle explicada posteriormente) > Repita os passos 2, 3, 4 até que o ponto do laser inferior esquerdo se sobreponha ao ponto do laser superior esquerdo (se você não puder mais determinar a direção do movimento do ponto do laser, você precisa reaplicar a fita dupla face) > Após terminar o ajuste, aperte a porca sem girar o parafuso de ajuste do espelho.
Após confirmar que os pontos inferior e superior esquerdo coincidem e evitam a estrutura do espelho refletor, ajuste o segundo espelho refletor.
Apertar ou soltar o parafuso é equivalente a ajustar o ângulo do espelho refletor.
-

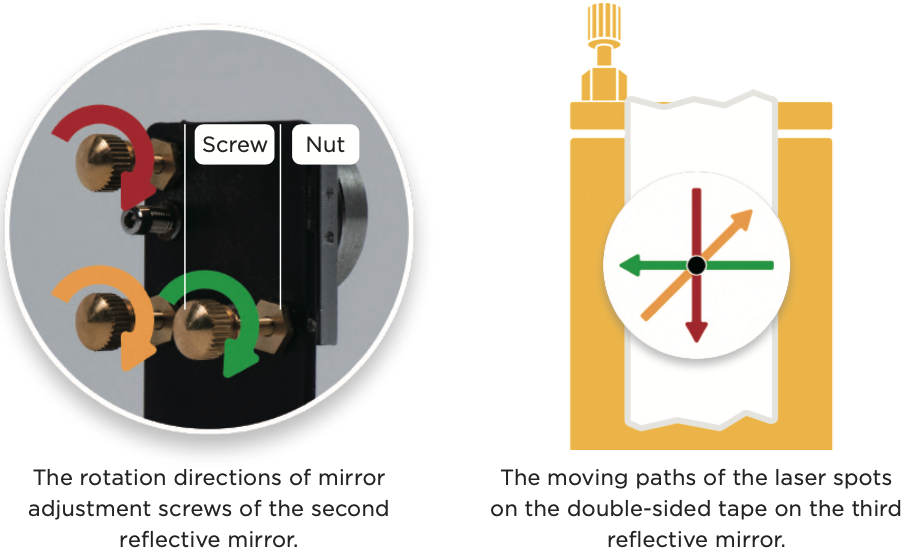

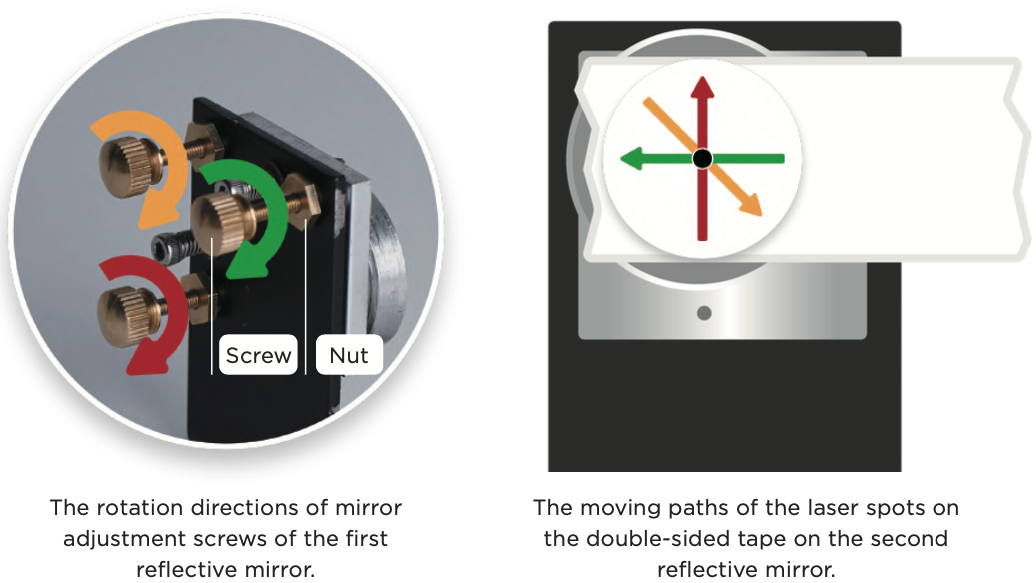

Ao girar o parafuso amarelo, as conexões dos parafusos vermelho e verde podem ser consideradas como o eixo de rotação.
Ao apertar o parafuso amarelo (sentido horário), você pode imaginar empurrando o espelho a partir do canto superior esquerdo, com o vermelho e o verde como eixo, e o ponto do laser se moverá para baixo, em direção ao canto inferior direito. Ao soltar o parafuso amarelo (sentido anti-horário), você pode imaginar o vermelho e o verde como o eixo para mover o espelho para trás no canto superior esquerdo, e o ponto do laser se moverá para cima, em direção ao canto superior esquerdo. -
Quando você gira o parafuso verde, pode considerar a conexão dos parafusos amarelo e vermelho como o eixo de rotação.
Ao apertar o parafuso verde (sentido horário), você pode imaginar o amarelo e o vermelho como o eixo para empurrar o espelho a partir do canto superior direito, e o ponto do laser se moverá para a esquerda. Ao soltar o parafuso verde (sentido anti-horário), você pode imaginar o amarelo e o vermelho como o eixo para mover o espelho para trás no canto superior direito, e o ponto do laser se moverá para a direita. -
Ao girar o parafuso vermelho, considere a conexão dos parafusos amarelo e verde como o eixo de rotação.
Ao apertar o parafuso vermelho no sentido horário, você pode imaginar o amarelo e o verde como o eixo para empurrar o espelho a partir do canto inferior esquerdo, e o ponto do laser se moverá para cima. Se você soltar o parafuso vermelho (sentido anti-horário), pode imaginar o amarelo e o verde como o eixo para mover o espelho para trás no canto inferior esquerdo, e o ponto do laser se moverá para baixo.
Segundo espelho refletor
Objetivo: Para fazer o ponto do meio à direita coincidir com o ponto do meio à esquerda. Método:
1. Cole a fita: Pegue um pedaço de fita adesiva dupla face e cole-a na estrutura estrutura de metal do terceiro espelho refletor.
2. Obtenha o ponto do laser do meio à esquerda: Mova a cabeça do laser para o meio à esquerda
manualmente > Feche a tampa da porta > Clique em "Pulso do Laser" > Abra a tampa da porta > Confirme a posição do ponto do laser. Você precisa observar como o próximo ponto do laser (centro) se move.
3. Obtenha o ponto central do laser: Mova a cabeça do laser para o centro manualmente > Feche a tampa da porta > Clique em "Pulso do Laser" > Abra a tampa da porta > Confirme se o centro e o meio esquerdo se sobrepõem na mesma posição. Você precisa observar como o próximo ponto do laser (meio direito) se move.
4. Obtenha o ponto do laser do meio à direita: Mova a cabeça do laser para o meio à direita manualmente > Feche a tampa da porta > Clique em "Pulso do Laser" > Abra a tampa da porta > Confirme se os pontos se sobrepõem na mesma posição. Se eles não estiverem completamente sobrepostos, ajuste o parafuso de ajuste do espelho atrás do segundo espelho refletor de acordo com a direção do movimento do ponto do laser, para que a posição do ponto do laser do meio à direita se mova para a posição do ponto do laser do meio à esquerda.
5. Ajuste o segundo espelho refletor: Aplique uma pequena quantidade de álcool na porca para amolecer a trava da rosca > Use uma chave de cabeça dupla para soltar a porca sem girar o parafuso de ajuste do espelho > Aperte ou solte o parafuso de ajuste do espelho de acordo com a direção do movimento do ponto do laser (a direção de controle é explicada posteriormente) > Repita os passos 2, 4 e 5 até que o ponto do laser do meio à direita se sobreponha ao ponto do laser do meio à esquerda (se você não puder mais determinar a direção do movimento do ponto do laser, você precisa reaplicar a fita dupla face) > Após terminar o ajuste, aperte a porca sem girar o parafuso de ajuste do espelho.
6. Confirme se os pontos do meio à direita e do meio à esquerda se sobrepõem: Pegue um pedaço de fita dupla face e coloque-a na moldura dourada do terceiro espelho refletor > Repita os passos 2 e 4 para confirmar a sobreposição dos pontos do meio à direita e do meio à esquerda, evitando a moldura do espelho refletor. Em seguida, ajuste a posição do conjunto da cabeça do laser para que o ponto de sobreposição esteja localizado na linha perpendicular da moldura de metal redonda (área da linha sólida preta na figura).

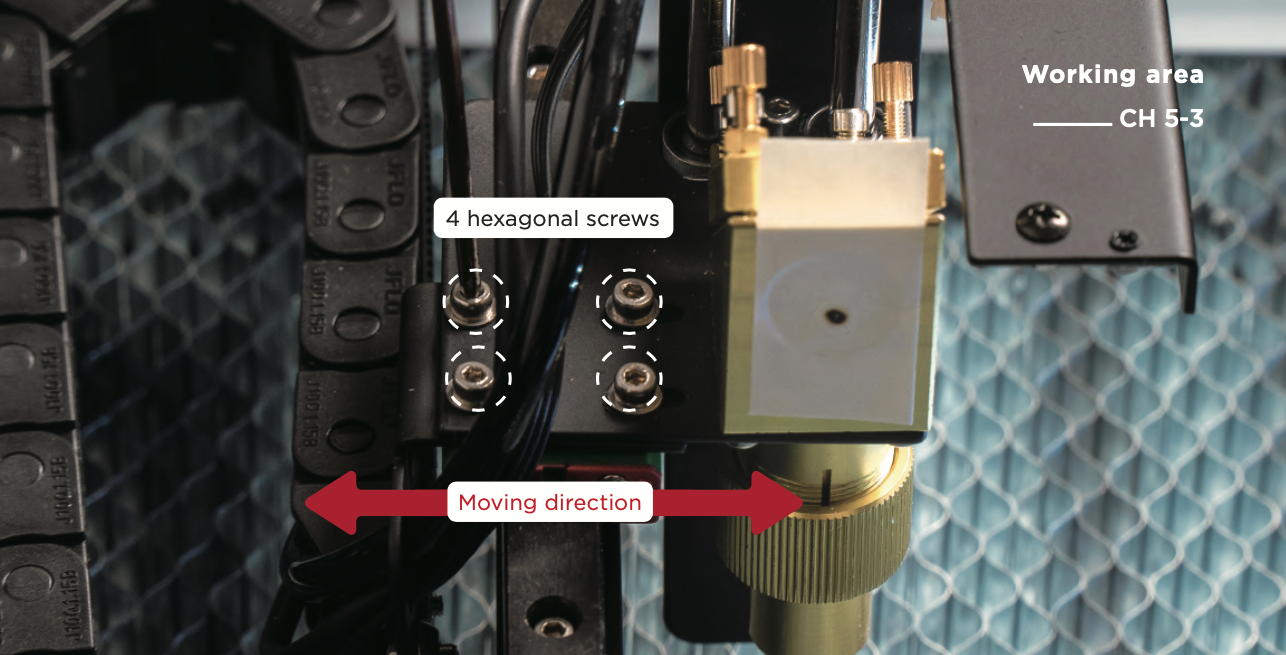

7. Ajuste a posição do conjunto da cabeça do laser: Use uma chave hexagonal de 2,5 mm para soltar os 4 parafusos hexagonais no trilho linear do eixo X que mantêm o conjunto da cabeça do laser no lugar > Mova a cabeça do laser para frente ou para trás, dependendo da posição do ponto > Aperte os 4 parafusos aproximadamente > Mova a cabeça do laser para o centro manualmente > Feche a tampa da porta > Clique em "Pulso do Laser" > Abra a tampa da porta > Confirme se o ponto está na linha perpendicular > Mova a cabeça do laser para a frente do chassi > Clique em "Câmera" e certifique-se de que as bordas superior e inferior da câmera estejam paralelas ao chassi da máquina > Fixe os 4 parafusos hexagonais do conjunto da cabeça do laser. Após confirmar que os pontos do meio à direita e do meio à esquerda estão na linha perpendicular da moldura de metal redonda, você pode ajustar o terceiro espelho refletor.
Terceiro espelho refletor
Objetivo: Para fazer com que o ponto do laser atinja o centro da saída do laser.
Método:

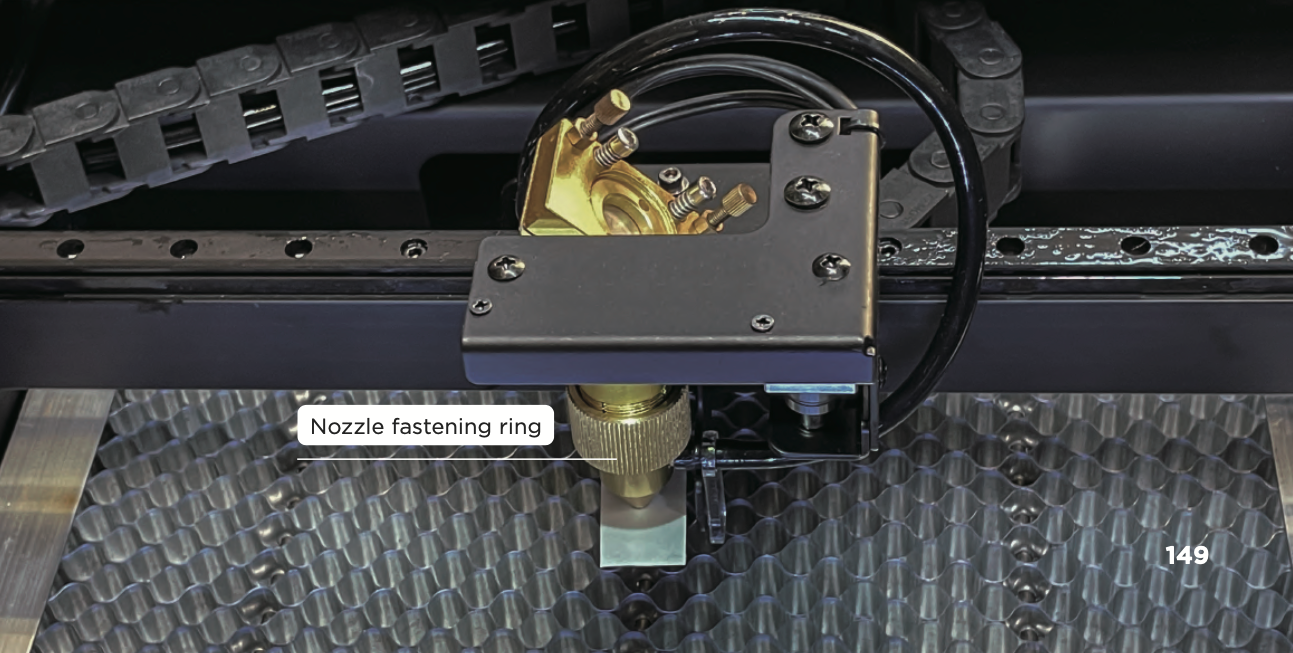

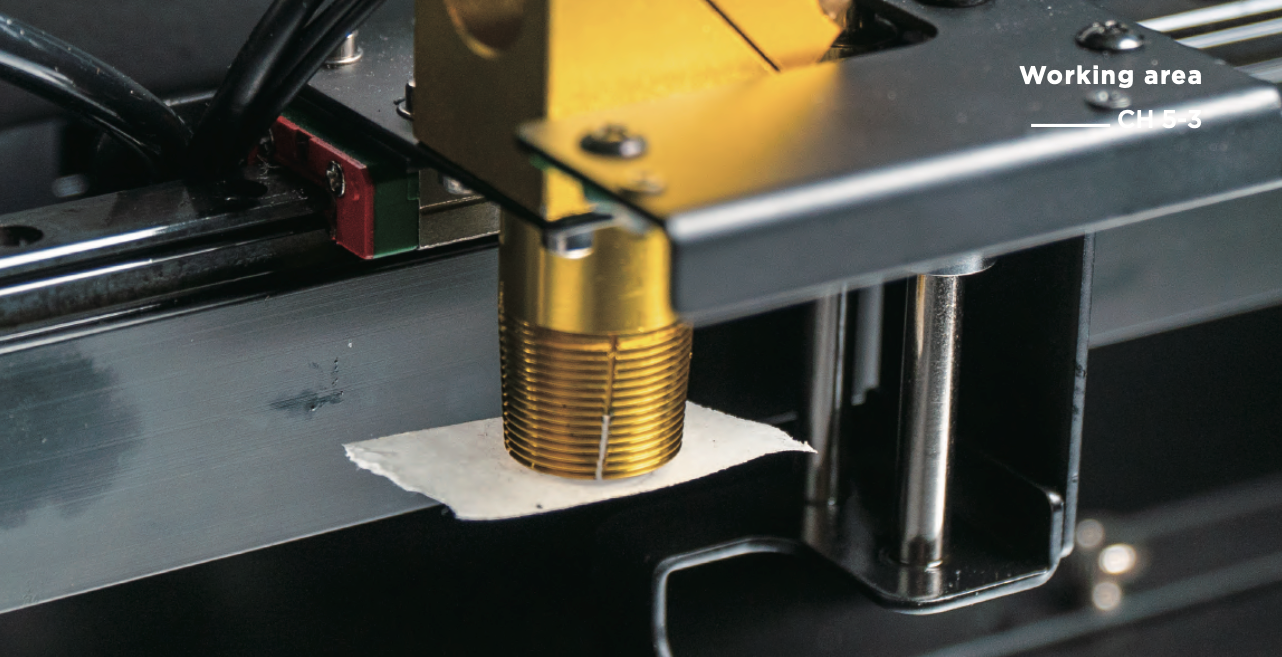

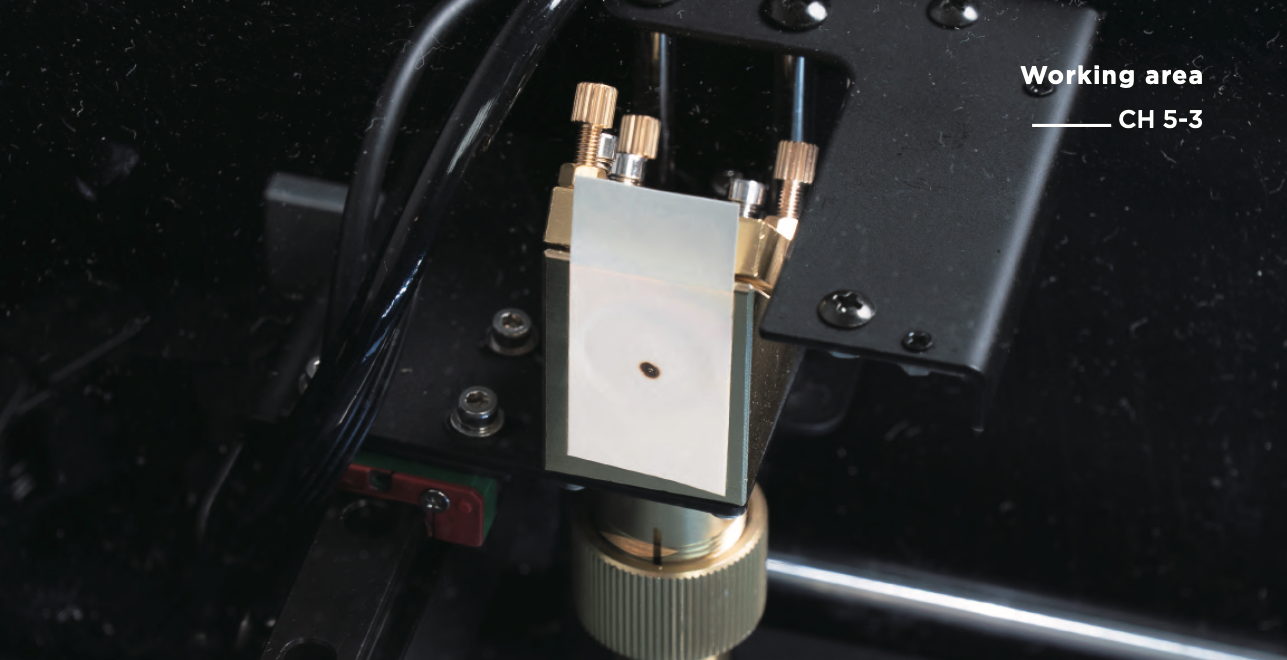

1. Ajuste a altura da cabeça do laser: Retire o anel de fixação do bocal dourado > Ajuste a altura da cabeça do laser para que a sonda de foco toque a mesa de favo de mel > Gire a sonda de foco de volta > Aperte o anel de fixação do bocal dourado.

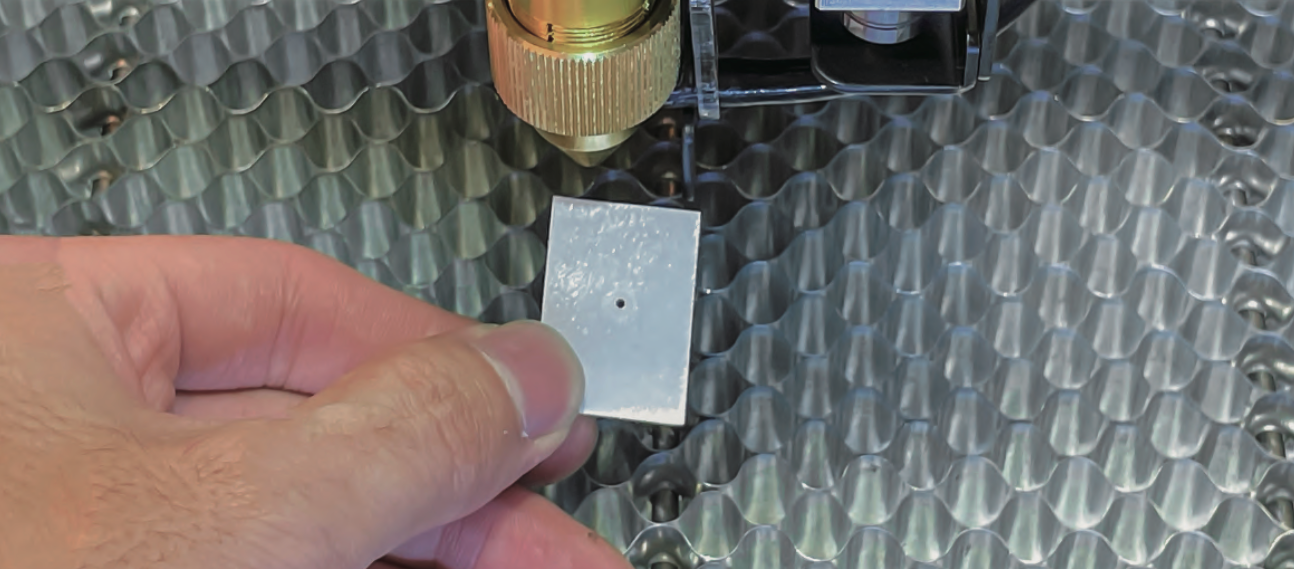

2. Cole a fita adesiva: Pegue um pedaço de fita dupla face e coloque-a na saída da cabeça do laser > Pressione suavemente a fita dupla face para fazer um círculo de indentação da saída da cabeça do laser na superfície adesiva da fita.
3. Obtenha o ponto central do laser: Mova a cabeça do laser para o centro manualmente > Feche a tampa da porta > Clique em "Pulso do Laser" > Abra a tampa da porta > Certifique-se de que o ponto do laser esteja no centro da saída do laser. Se não estiver no centro do círculo, você precisa ajustar o parafuso de ajuste do espelho atrás do terceiro espelho refletor de acordo com a posição do ponto.
4. Ajuste o terceiro espelho refletor: Use uma chave de cabeça dupla para soltar a porca sem girar o parafuso de ajuste do espelho > Aperte ou solte o parafuso de ajuste do espelho de acordo com a direção do movimento do ponto do laser (a direção de controle é explicada posteriormente) > Repita os passos 3 e 4 até que o ponto do laser caia no centro da saída do feixe (se você não puder mais determinar a direção do movimento do ponto do laser, você precisa reaplicar a fita dupla face) > Após terminar o ajuste, aperte a porca sem girar o parafuso de ajuste do espelho.
O método de ajuste é diferente do primeiro e segundo espelho refletor, porque a posição do suporte sob o terceiro espelho refletor é fixa, então quando o parafuso é apertado, o suporte não se moverá, mas o espelho refletor será ejetado.

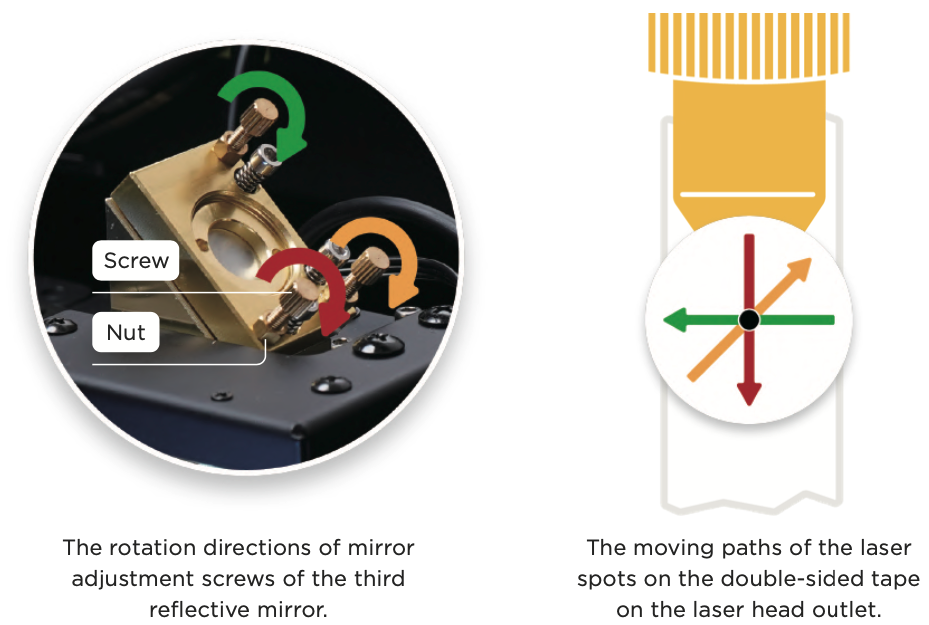

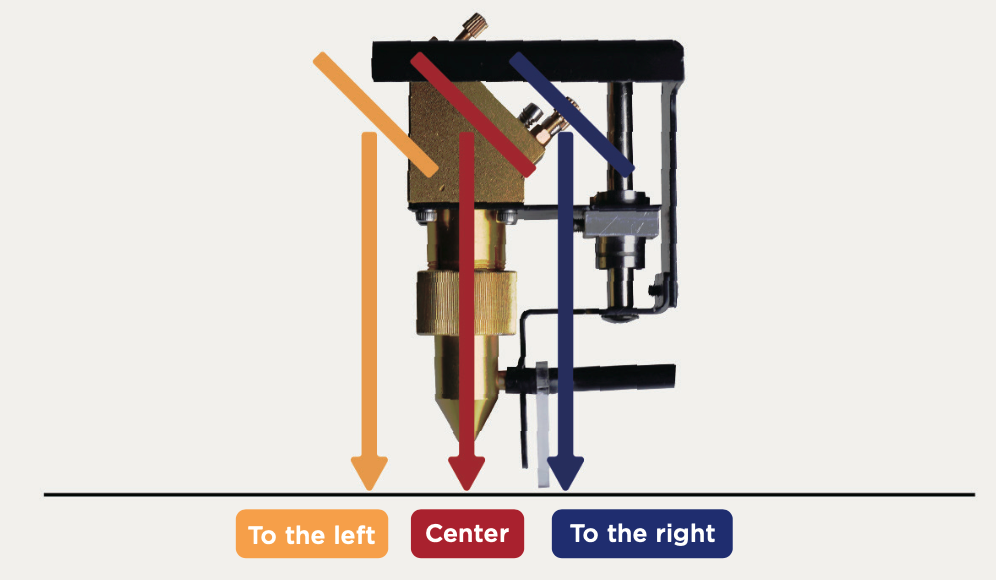

- Ao girar o parafuso amarelo, a ligação do parafuso vermelho e verde pode ser considerada como o eixo de rotação.
Apertando o parafuso amarelo (no sentido horário), você pode imaginar mover o espelho para trás no canto superior direito com o vermelho e o verde como eixo, e o ponto do laser se moverá para o canto superior direito. Soltando o parafuso amarelo (no sentido anti-horário), você pode imaginar o vermelho e verde como o eixo para empurrar o espelho do canto superior direito, e o ponto do laser se moverá para o canto inferior esquerdo.
- Ao girar o parafuso verde, a ligação do parafuso amarelo e vermelho pode ser considerada como o eixo de rotação.
Apertando o parafuso verde (no sentido horário), você pode imaginar mover o espelho para trás no canto superior esquerdo com o amarelo e o vermelho como eixo, e o ponto do laser se moverá para a esquerda. Soltando o parafuso verde (no sentido anti-horário), você pode imaginar o amarelo e vermelho como o eixo para empurrar o espelho refletor do canto superior esquerdo, e o ponto do laser se moverá para a direita.
- Ao girar o parafuso vermelho, a ligação do parafuso amarelo e verde pode ser considerada como o eixo de rotação.
Apertando o parafuso vermelho (no sentido horário), você pode imaginar mover o espelho para trás no canto inferior direito com o amarelo e o verde como eixo, e o ponto do laser se moverá para baixo. Soltando o parafuso vermelho (no sentido anti-horário), você pode imaginar o amarelo e verde como o eixo para empurrar o espelho refletor do canto inferior esquerdo, e o ponto do laser se moverá para cima.
Após concluir os ajustes acima, você pode garantir que a saída do feixe de laser seja uniforme em qualquer local na área de trabalho para atender aos requisitos normais de operação. Por favor, execute "Calibrar Câmera" novamente antes de usar. 【Tutorial do Beam Studio】 Calibração da Câmera.
Se for estritamente necessário que a saída do feixe de laser seja vertical, você pode ajustar ainda mais a verticalidade do caminho óptico.
Ajuste avançado:
A verticalidade do caminho óptico (ajuste opcional)
Objetivo: Para ajustar os pontos do laser obtidos do anel de fixação do bocal dourado e da saída da cabeça do laser para o centro dos círculos.
Método:
1. Cole a fita adesiva: Pegue um pedaço de fita adesiva dupla face e cole-a de forma plana na estrutura
dourada do terceiro espelho refletor.
2. Obtenha o ponto central do laser: Mova a cabeça do laser para o centro manualmente > Feche a
tampa da porta > Clique em "Pulso de Laser" > Abra a tampa da porta.
3. Meça o valor de deslocamento do centro: Meça a distância entre o centro do

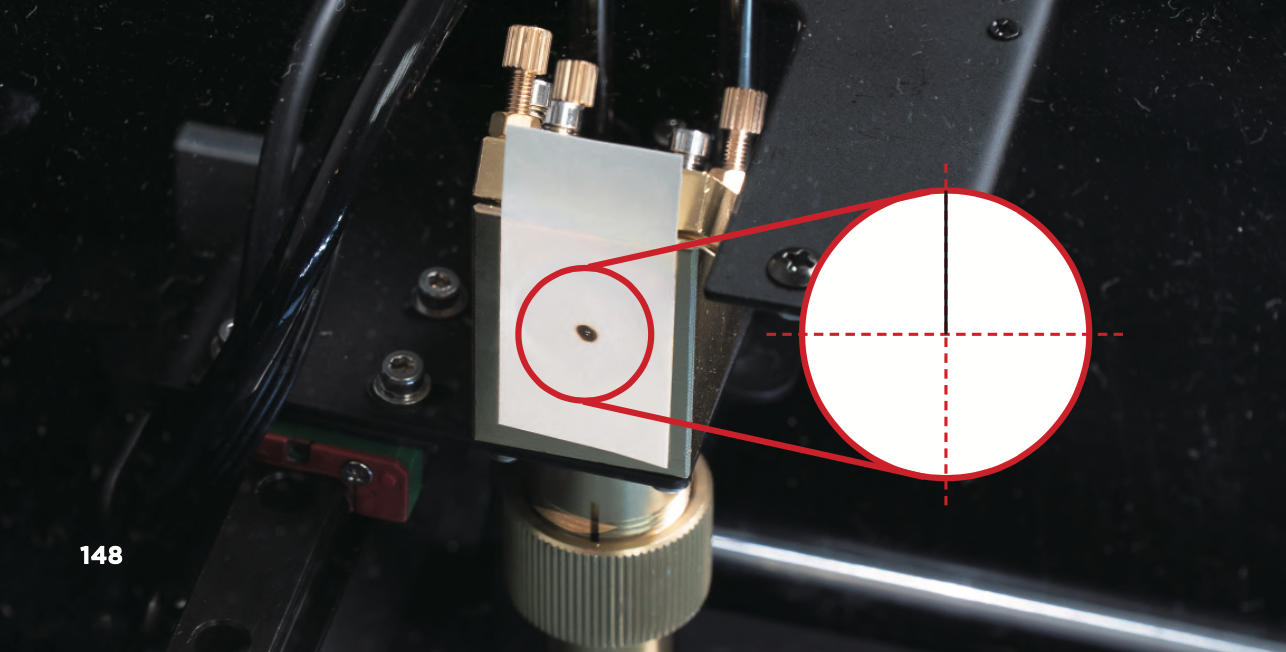

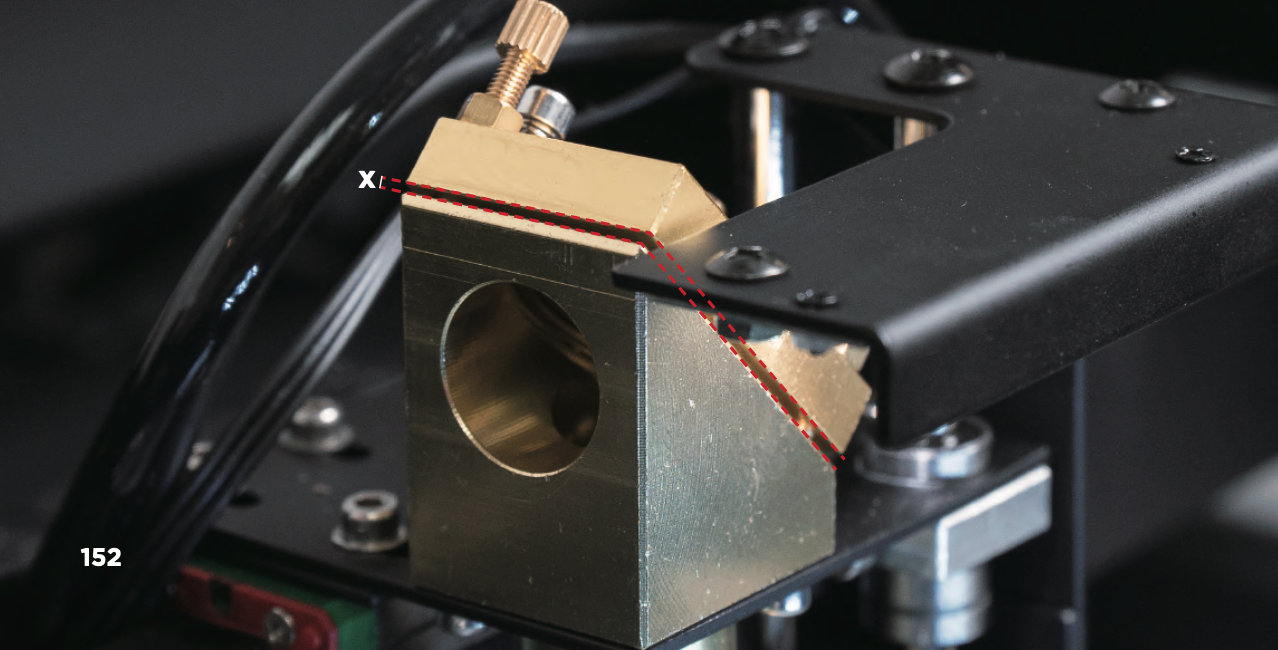

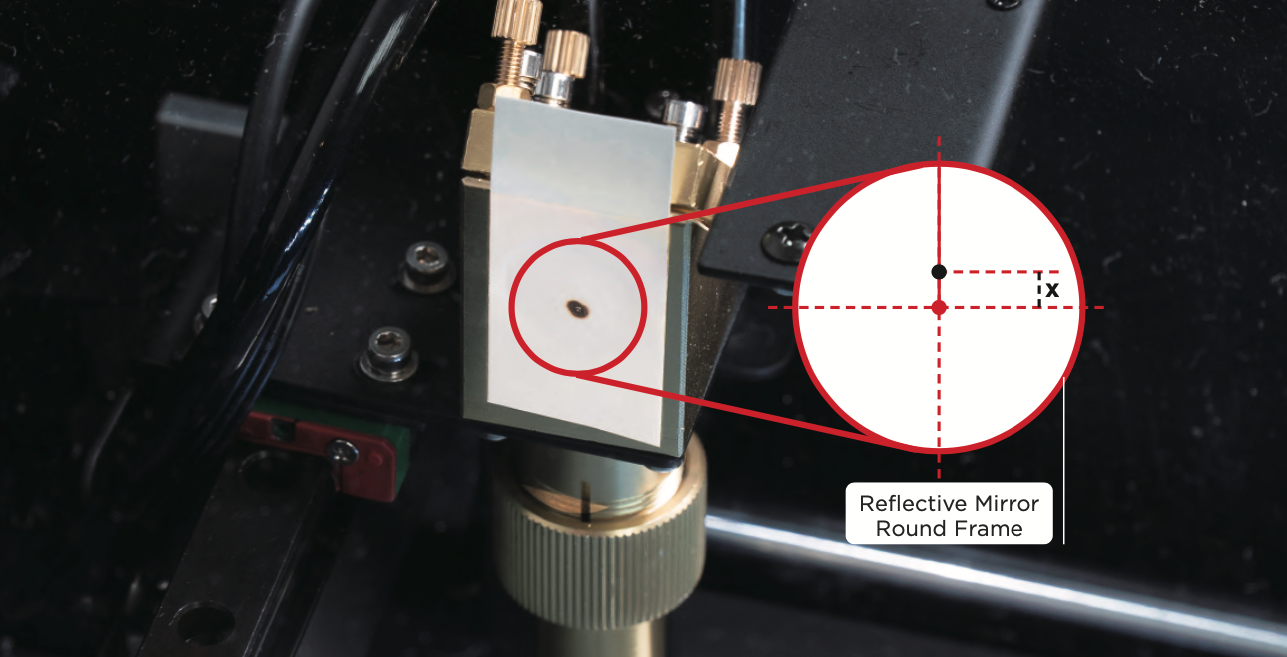

ponto e o centro da estrutura, x (mm). O ponto do laser deve estar localizado no topo da linha perpendicular da estrutura de metal (como mostrado na imagem acima). Se a posição estiver incorreta, entre em contato com seu revendedor.
4. Mova o terceiro espelho refletor: Afrouxe a porca, use uma chave de boca dupla para afrouxar a porca que segura o parafuso de ajuste do espelho > Ajuste os 3 parafusos de ajuste do espelho para que o terceiro espelho refletor e o suporte triangular do espelho fiquem paralelos e tenham um espaçamento de x (mm) (conforme mostrado abaixo).
5. Remova a mesa de favo de mel: Mova a cabeça do laser para o canto superior esquerdo da área de trabalho > Alcance a parte frontal da máquina, levante a mesa de favo de mel e puxe-a para fora.
6. Ajuste o terceiro espelho refletor: Consulte o método do "terceiro espelho refletor" e ajuste novamente o ponto do laser para o centro da saída do laser.
7. Cole a fita adesiva: Desparafuse o anel de fixação do bocal dourado e remova a cabeça do laser > Pegue um pedaço de fita adesiva dupla face e cole-a de forma plana no soquete da cabeça do laser, pressione suavemente a fita adesiva dupla face para que haja uma marca do soquete no lado adesivo da fita.
8. Obtenha o ponto central do laser: Mova a cabeça do laser para o centro manualmente > Feche a tampa da porta > Clique em "Pulso do Laser" > Abra a tampa da porta > Observe a posição do ponto e mova o terceiro espelho refletor conforme necessário.
9. Mova o terceiro espelho refletor (conforme mostrado abaixo):
a. O ponto do laser está no centro do soquete da cabeça do laser, o que significa que o caminho óptico está vertical e não precisa ser ajustado.
b. Se o ponto estiver à direita, reduza a folga paralela do espelho refletor e afrouxe os 3 parafusos de ajuste do espelho em meia volta, depois repita os passos 6-9 até que o ponto esteja no centro do soquete da cabeça do laser.
c. Se o ponto estiver à esquerda, aumente a folga paralela do espelho refletor e aperte os 3 parafusos de ajuste do espelho em meia volta, depois repita os passos 6-9 até que o ponto esteja no centro do soquete da cabeça do laser.
Após a conclusão do ajuste, execute primeiro "Calibrar Câmera" e, em seguida, use a pré-visualização da câmera. 【Tutorial do Beam Studio】Calibração da Câmera.
