Frequência Recomendada
Uma vez a cada 3 meses
Observações: IPara evitar a quebra do tubo de laser de vidro devido ao calor gerado durante a excitação do laser e o entupimento da bomba de água, é necessário manter o efeito de resfriamento a água com água destilada suficiente.
Vídeo Completo

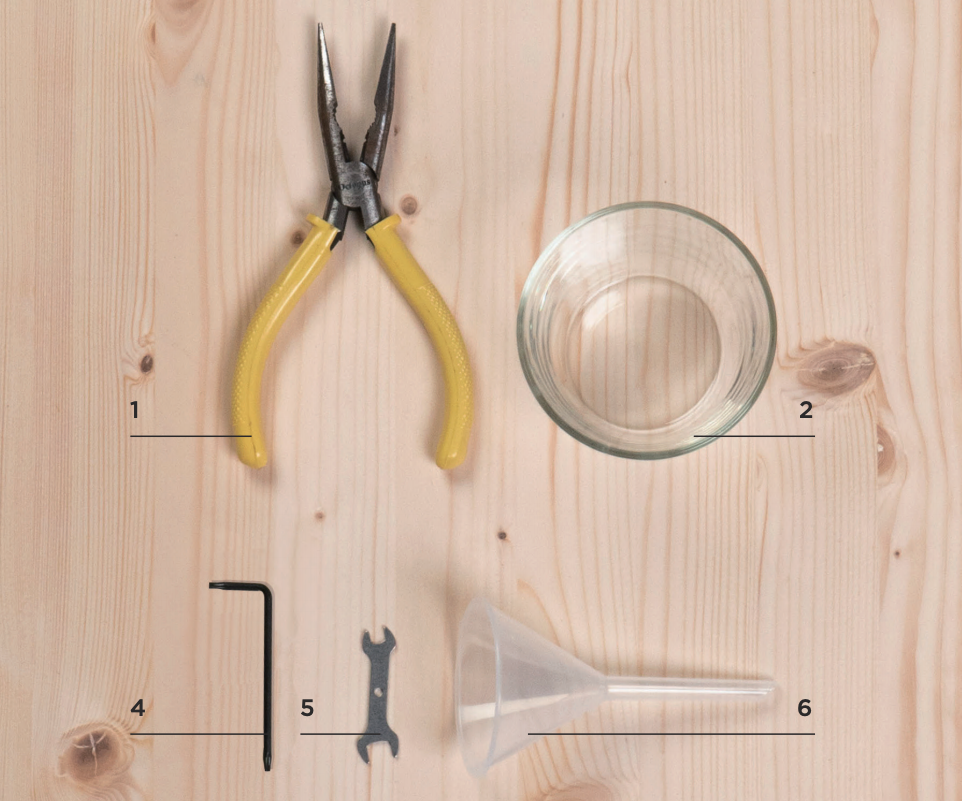

Itens de Preparação
Auto-preparação:
1 | Alicate de bico
2 | Recipiente de água
3 | Toalha de papel ou pano
Incluído na caixa de acessórios:
4 | Chave de fenda Torx
5 | Chave de boca dupla
6 | Funil
Etapas de Manutenção
0. Desconecte a energia
- Desligue a máquina e desconecte o cabo de alimentação antes de substituir a água de resfriamento.
- Use uma chave de fenda Torx para remover os seis parafusos da tampa traseira e, em seguida, levante a tampa.
- O tubo laser tem duas extremidades: o lado de alta tensão fica próximo à tela e o lado de baixa tensão fica próximo ao espelho refletor.
- Se a água não estiver muito suja, você pode pular as etapas 1 e 2. No entanto, lembre-se de que o caminho óptico deve ser realinhado após mover o tubo laser.

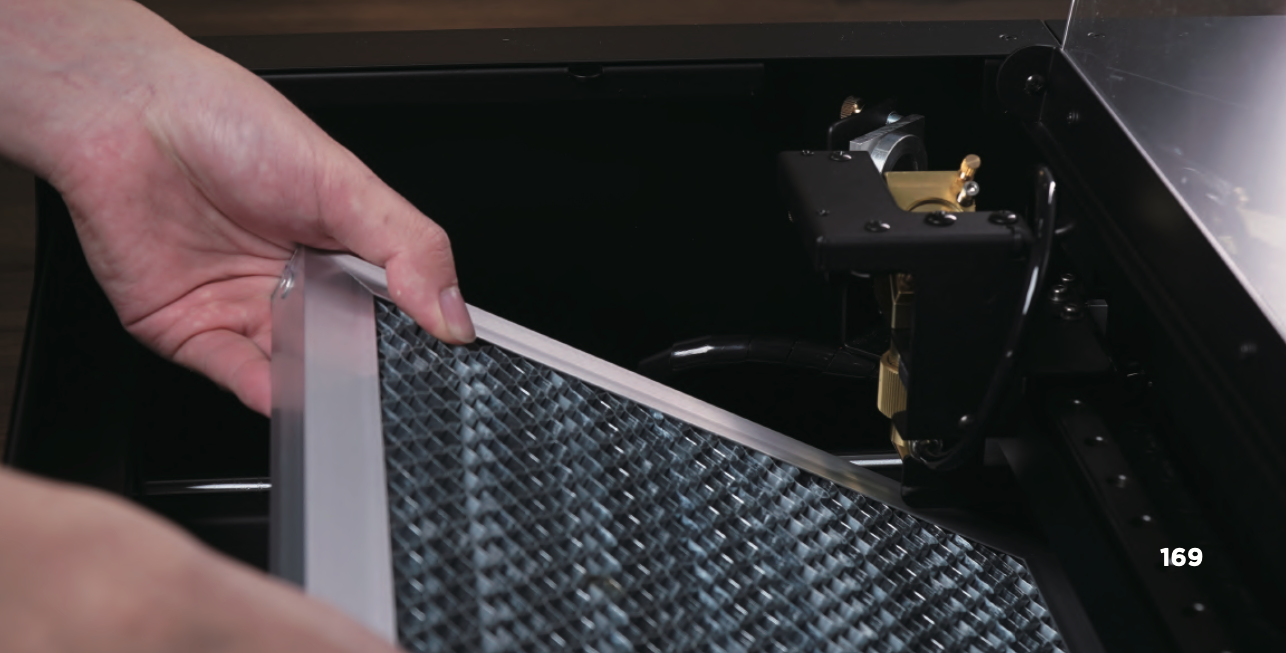

1. Retire a mesa de favo de mel
- A parte de malha da mesa de favo de mel é relativamente afiada, portanto, tenha cuidado ao segurá-la.
- Mova a cabeça laser para o canto superior direito da área de trabalho. Se a cabeça laser não puder ser movida, vá para "MANUTENÇÃO" na tela > "Motores" para liberar os motores.

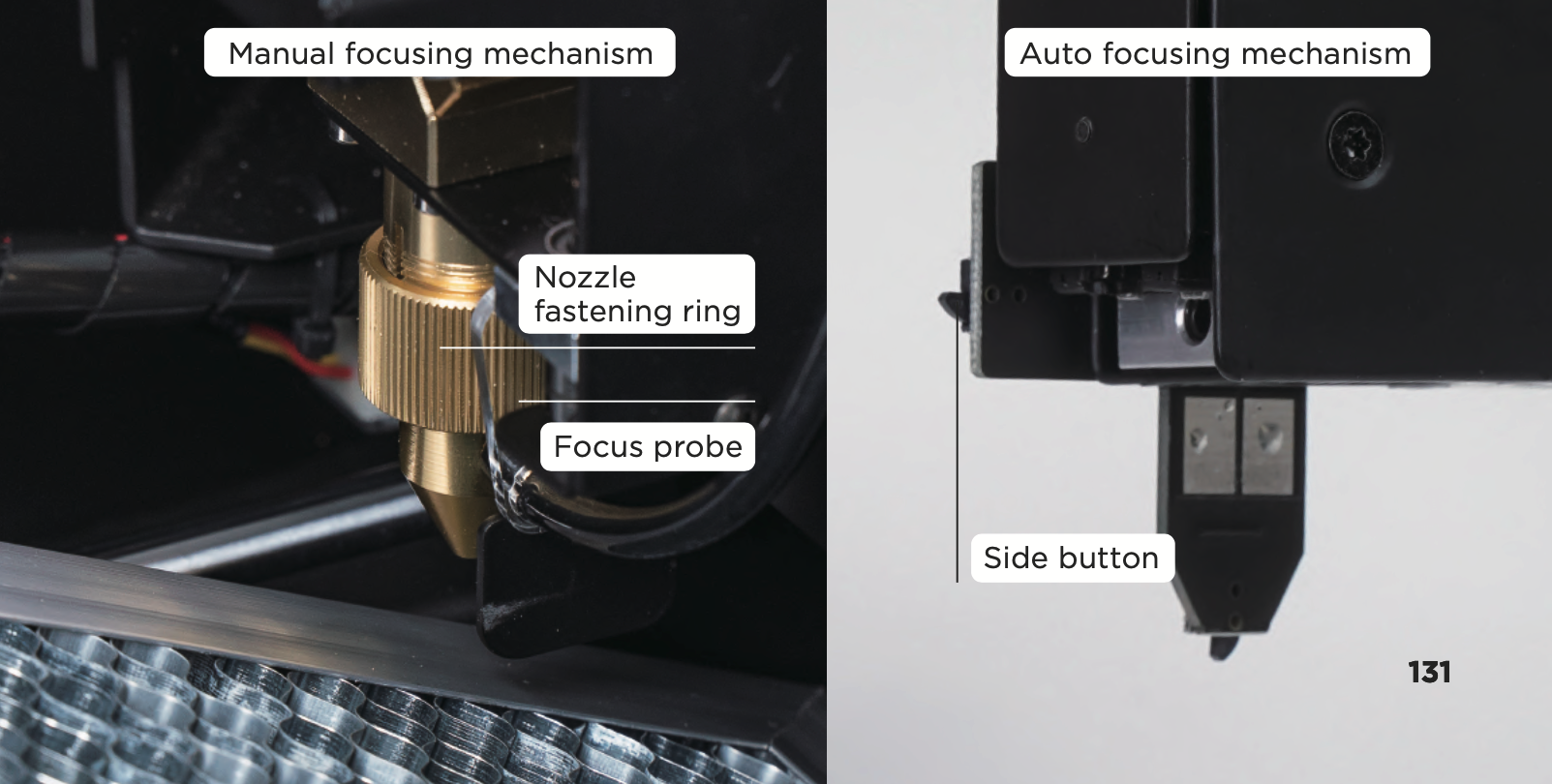

- Se a máquina utilizar a versão de foco automático, pressione e segure o botão lateral conforme mostrado na imagem abaixo, para retrair a cabeça laser e evitar que ela colida com a mesa de favo de mel ao removê-la.
2. Remova a cabeça laser

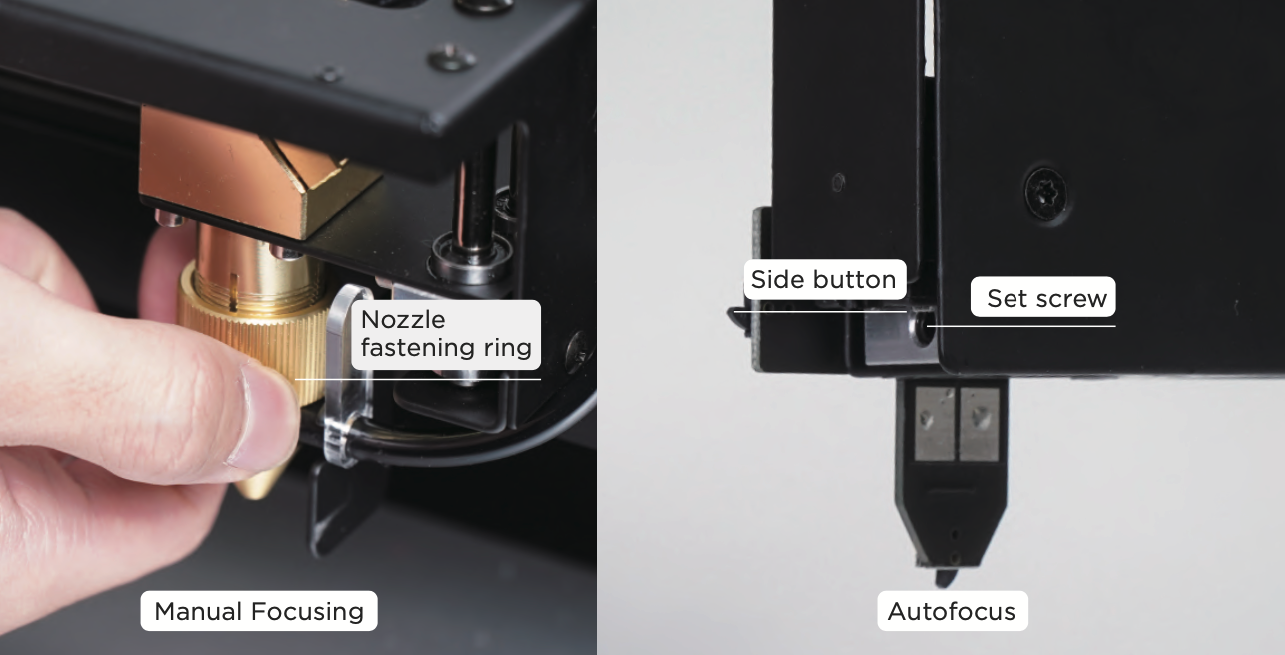

Foco manual: Desparafuse o anel de fixação do bico > Remova a cabeça laser para baixo e para frente.
Foco automático: Pressione e segure o botão lateral, mova a cabeça laser para baixo até o fim e solte o botão > Use uma chave Allen de 2,5 mm para soltar o parafuso de fixação no lado esquerdo da cabeça laser > Mova a cabeça laser para baixo e para fora.
3. Desparafuse a conexão de engate rápido e aponte a cabeça laser para ela

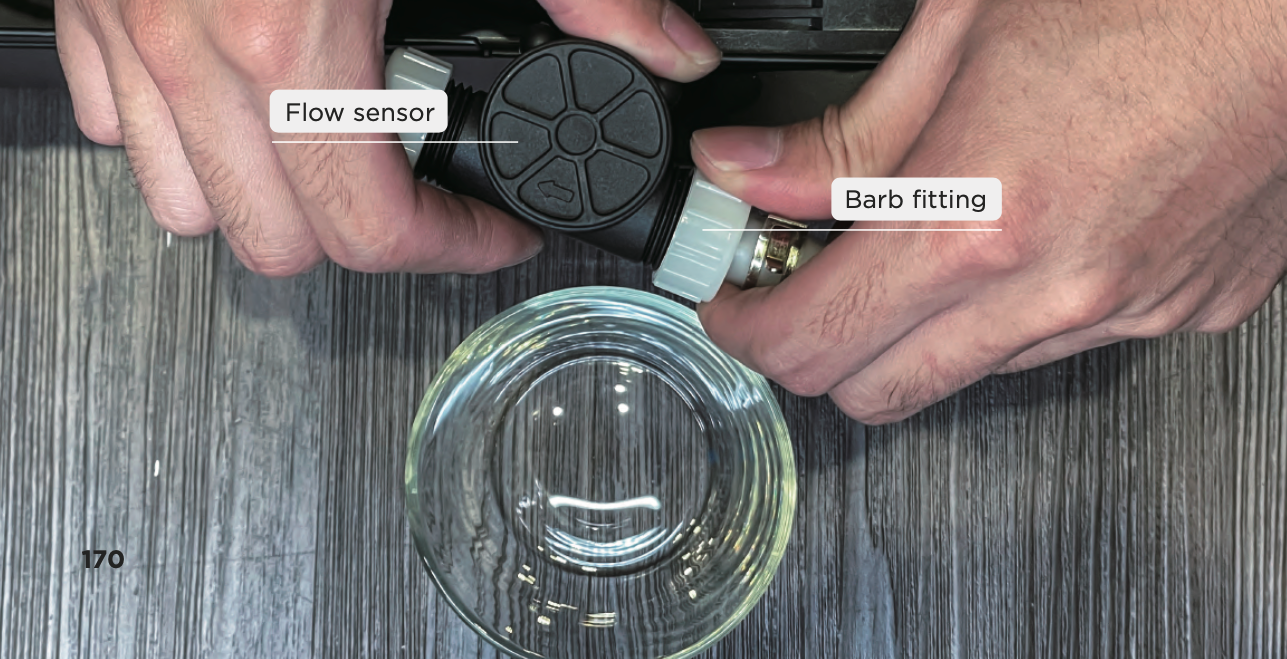

a. Desparafuse a conexão de engate rápido próxima ao lado de baixa tensão (perto do espelho refletor) no sensor de fluxo >
b. Coloque o sensor de fluxo dentro do recipiente de água > Levante levemente a mangueira de água próxima ao lado de baixa tensão para permitir que um pouco de água escoe >

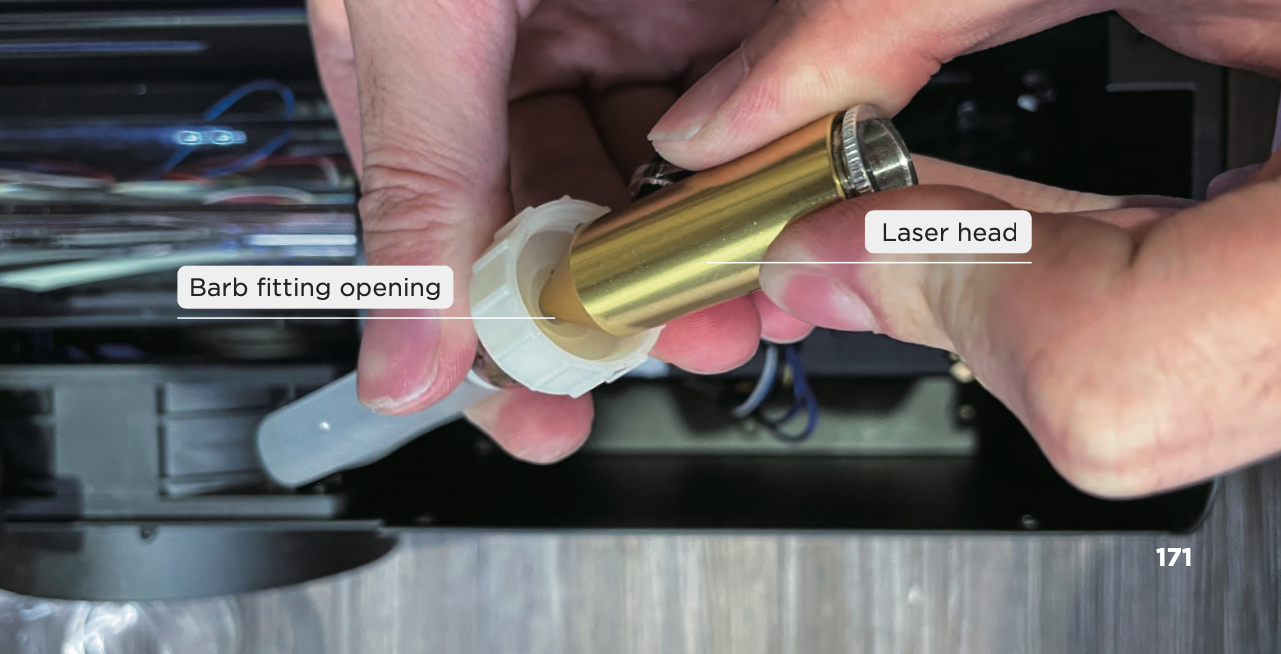

c. Aponte a saída da cabeça laser para a abertura da conexão de engate rápido. Certifique-se de pedir a alguém para ajudar a segurar o sensor de fluxo acima do recipiente de água para evitar derramamento após a ativação da bomba de ar
4. A "Bomba de Ar" ajuda a drenar a água
Clique em "MANUTENÇÃO" na tela > Clique em "Bomba de Ar" para ativar o fluxo de ar, a água de resfriamento será drenada da mangueira de água próxima ao lado de alta tensão > Após esvaziar a água, clique em "Bomba de Ar" para interromper o fluxo de ar.
5. Seque e instale a cabeça laser
Use toalhas de papel ou um pano para secar a cabeça laser >: Coloque a cabeça laser para trás e para cima > Aperte o anel de fixação do bocal.
Autofoco: IInsira a cabeça laser sob o acessório de autofoco e empurre a mangueira de ar preta até a parte superior > Use uma chave Allen de 2,5 mm para apertar o parafuso de fixação no lado esquerdo da cabeça do laser.
6. Reconecte o conector de engate rápido

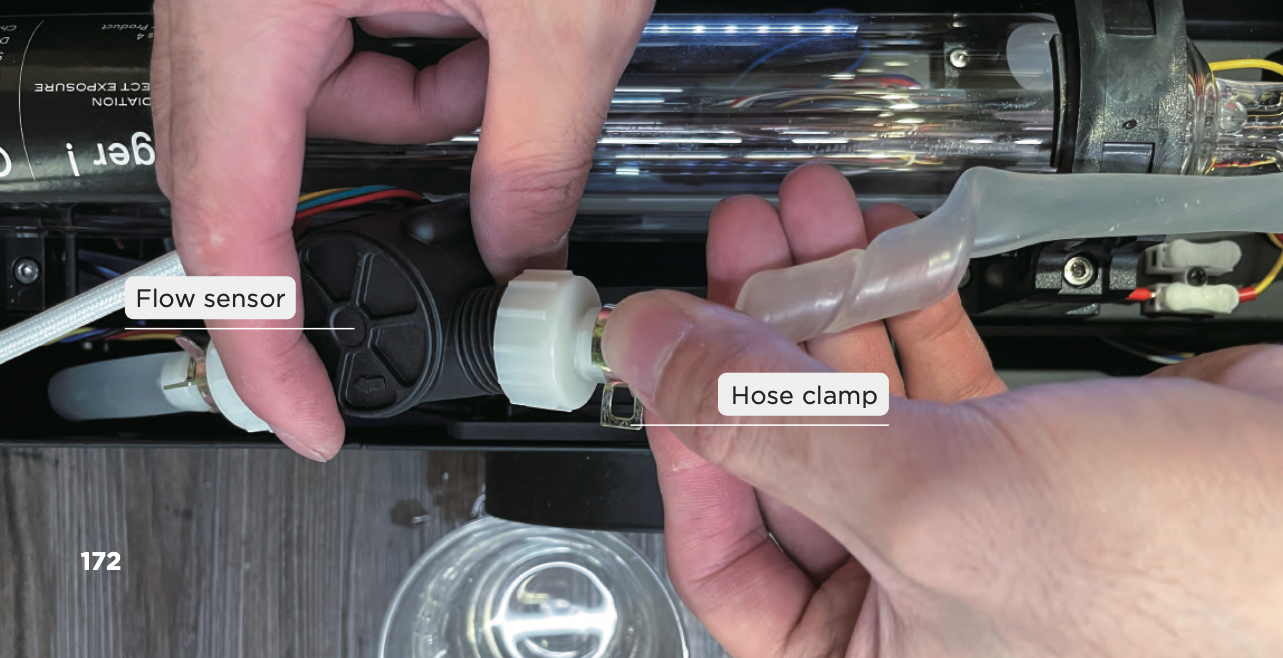

Pré-gire a mangueira de água por duas a duas voltas e meia (a posição da braçadeira da mangueira pode ser usada como referência) > Reconecte o conector de engate rápido ao sensor de fluxo.
7. Desligue a máquina e desconecte o cabo de alimentação
Desligue a máquina e desconecte o cabo de alimentação antes de adicionar água manualmente.
8. Adicione água manualmente até 50%

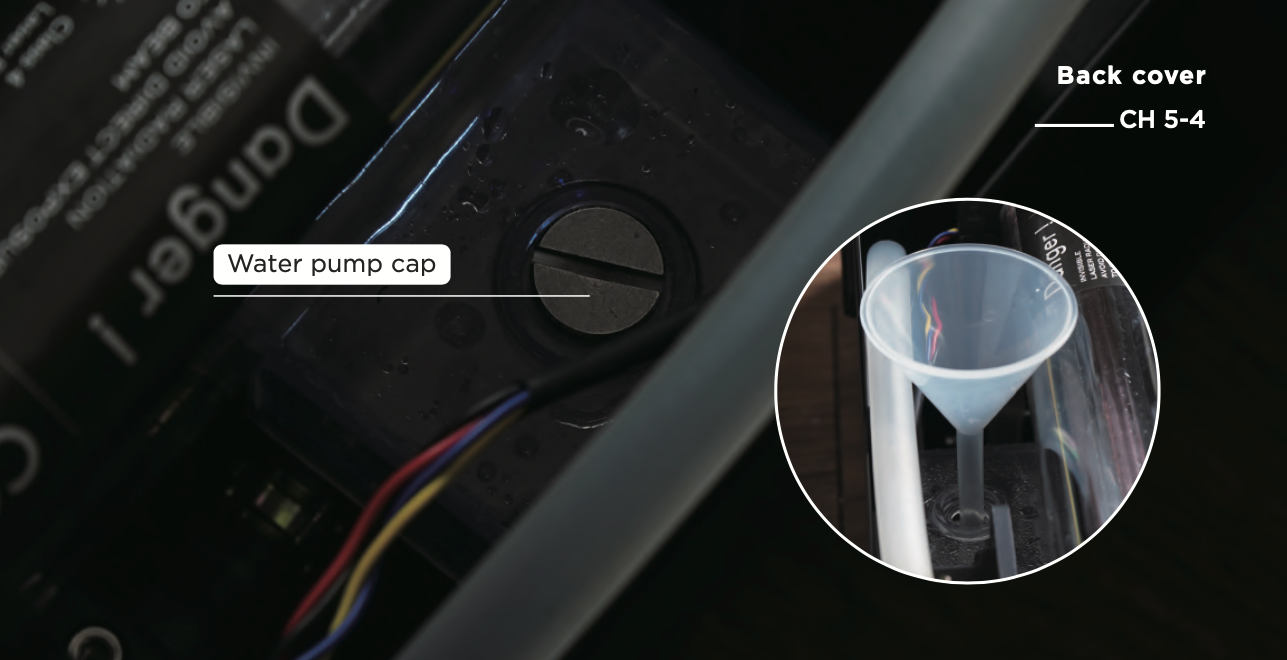

Use uma chave de boca dupla para abrir a tampa da bomba de água > Coloque o funil > Encha a bomba de água com água destilada.
9. Conecte o cabo de alimentação e ligue a máquina
Conecte o cabo de alimentação e ligue a máquina.
10. Ative a "Bomba"
Após ligar a máquina, clique em "MANUTENÇÃO" na tela > Após a cabeça do laser retornar à posição inicial, clique em "Bomba", então a água de resfriamento começa a entrar no tubo do laser e o nível de água da bomba diminui. Se a bomba de água não funcionar, entre em contato com seu revendedor.

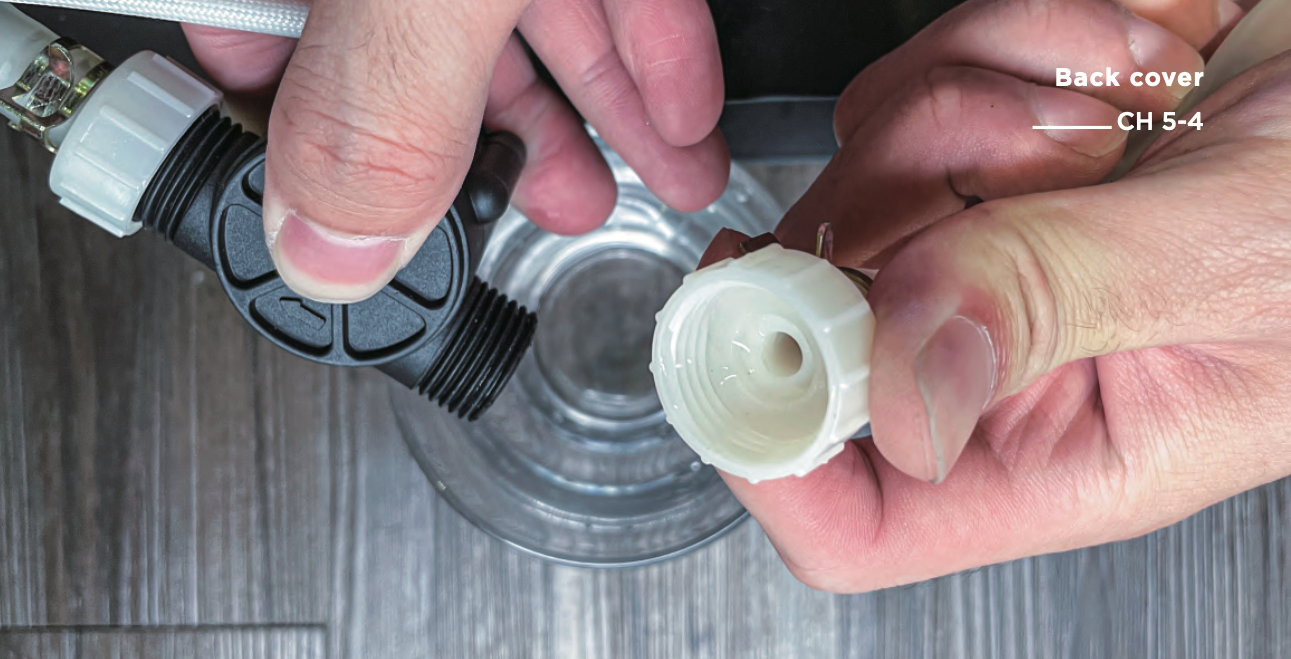

11. Reaperte a tampa da bomba de água
Repita os passos 7 a 10 até que o nível da bomba de água atinja 80% da capacidade e o nível de água não diminua mais devido à adição no tubo do laser. Em seguida, você pode usar uma chave de boca dupla para reapertar a tampa da bomba de água para concluir a troca de água.
Aperte a tampa da bomba com os dedos para evitar danos ao tanque.
⚠️
1. Certifique-se de que não haja dobras ou torções nas mangueiras de água para não afetar o fluxo de água.
2. Use água destilada para evitar que impurezas afetem o efeito de resfriamento a água.
3. Muitas bolhas de ar dentro do tubo do laser afetarão a eficiência da dissipação de calor. Recomenda-se encher a água até mais de 80% da capacidade ou pressionar a mangueira de água ao adicionar água, para que seja menos provável a formação de bolhas de ar.
4. Observe cuidadosamente o nível de água para evitar transbordamento.
5. Não toque na área próxima ao lado de alta tensão do tubo laser após conectar o cabo de alimentação para evitar choque elétrico.
6. Ao usar a página "MANUTENÇÃO", evite tocar no interruptor do laser ou colocar a mão na extremidade do tubo laser.
7. Se a bomba de água não puder ser ativada, entre em contato com seu revendedor.
