5-11 A sonda de foco da focalização manual está rachada – FLUX Help Center

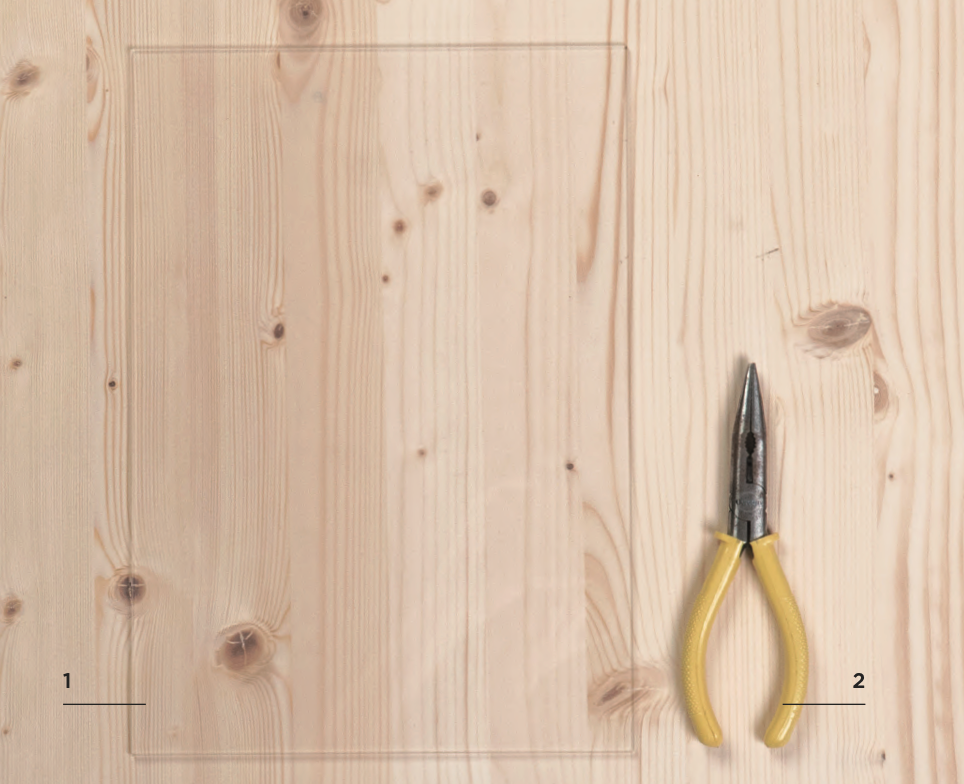

Itens de preparação

1 | Acrílico com espessura de 3mm a 5mm

2 | Alicate de bico

Central de Suporte:

3 | Arquivo de corte da sonda de foco (.dxf)



Etapas da operação

1. Baixe o arquivo de corte da sonda de foco: Acesse o site oficial > "Suporte" > "Central de Ajuda" e procure pelo arquivo de corte da sonda de foco > baixe o arquivo.

2. Corte a sonda de foco: Coloque o acrílico > Foco, de modo que a distância da saída do laser até o acrílico seja de 12mm (cerca da espessura de 6 moedas de R$0,10) > Importe o arquivo da sonda de foco no Beam Studio > Ajuste os parâmetros de corte > Envie o trabalho.

3. Remova a mangueira de ar do cabeçote do laser:

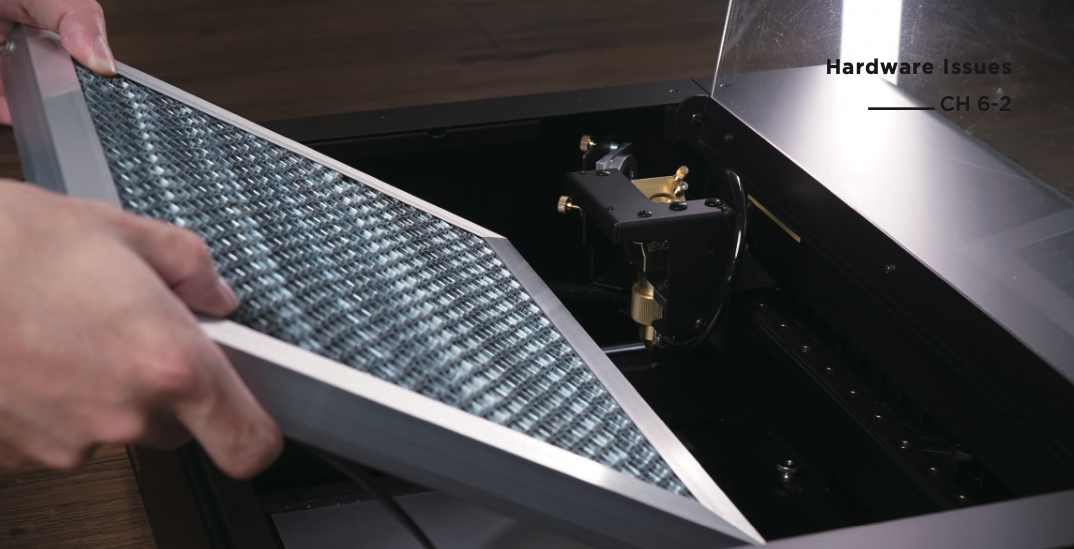

a. Retire a mesa de favo de mel conforme mostrado acima. 【Manutenção】 Limpeza da Mesa de Favo de Mel, etapa 1 >

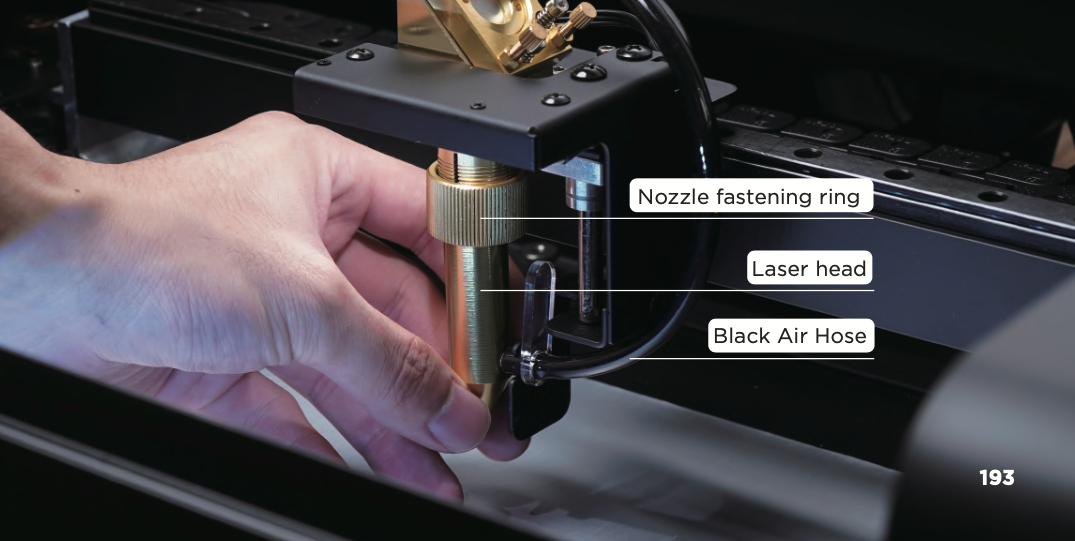

b. Desparafuse o anel de fixação do bico > Remova o cabeçote do laser > Retire o cabeçote do laser e a mangueira de ar preta para frente e para baixo.


c. Mova a sonda de foco antiga para trás e para longe do cabeçote do laser.

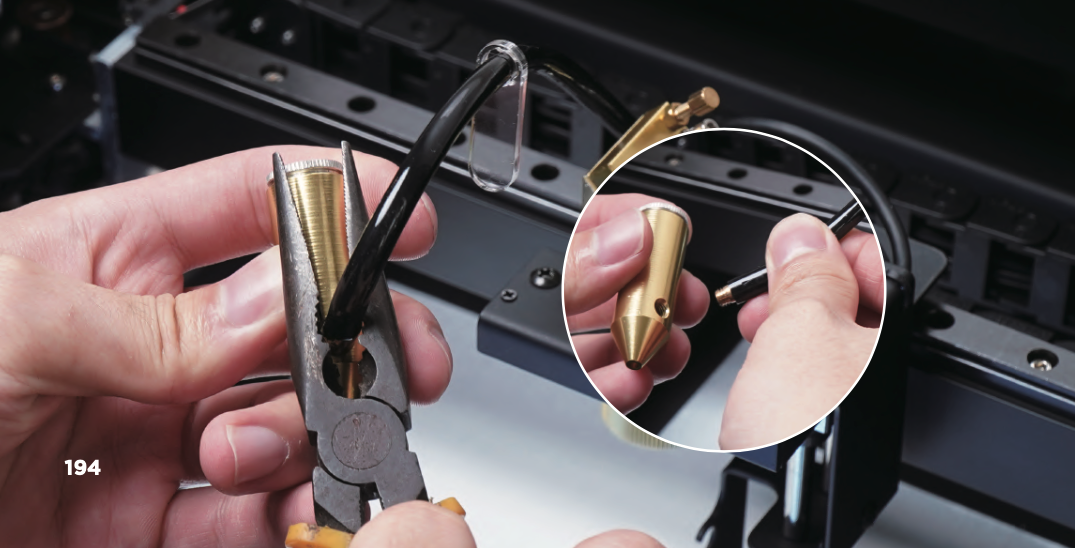

d. Segure a mangueira de ar preta na extremidade traseira do alicate com um dente de serra de baixa densidade e gire o cabeçote do laser no sentido anti-horário para remover a mangueira de ar.

Evite a deformação da mangueira durante a remoção com o alicate. ___2021-08-30___3.44.09.png

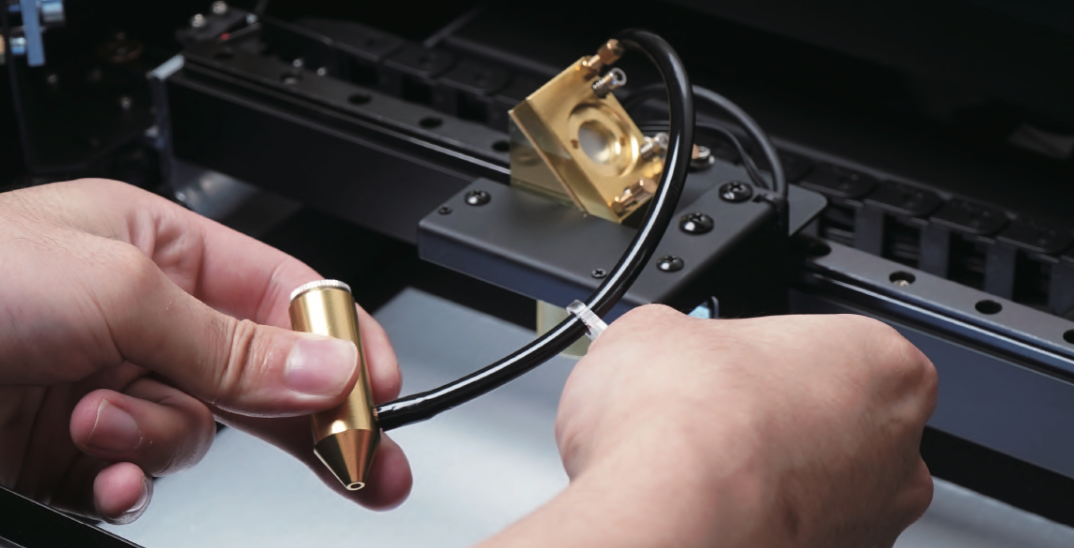

4. Substitua a sonda de foco antiga por uma nova: Remova a sonda de foco antiga > Coloque a nova sonda de foco na mangueira de ar preta.

5. Recoloque a mangueira de ar na cabeça do laser:

a. Gire a cabeça do laser no sentido horário para combinar a mangueira de ar preta com a cabeça do laser.
b. Coloque a cabeça do laser e a mangueira de ar preta para cima e para trás, de modo que a mangueira fique posicionada no slot.

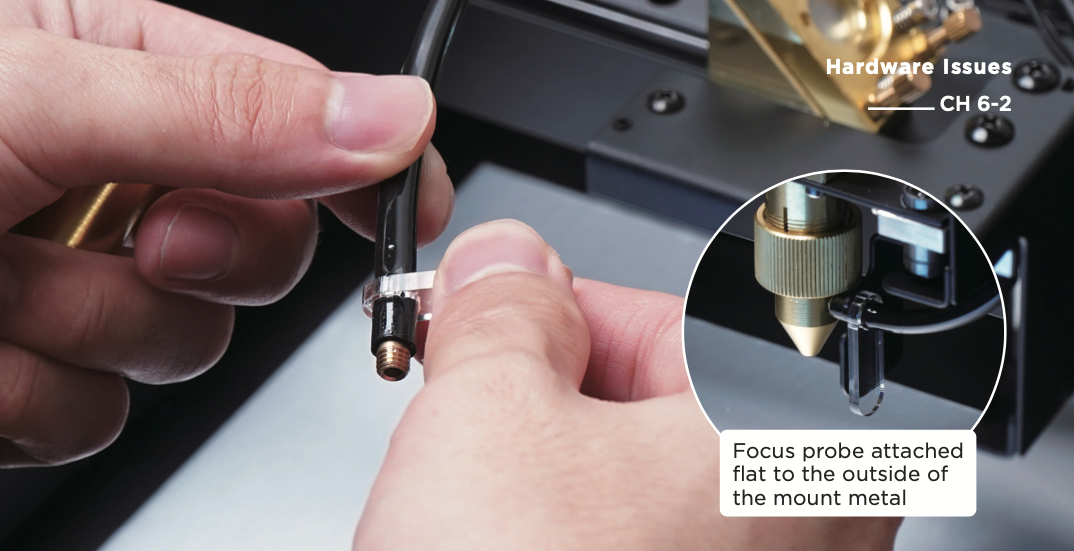

c. Aperte o anel de fixação do bocal > Mova a sonda de foco em direção à cabeça do laser, de modo que fique rente à parte externa do suporte > Recoloque a mesa de favo de mel【Manutenção】Limpeza da Mesa de Favo de Mel, passo 3.

6. Verifique a bomba de ar: Clique em "Bomba de Ar" na tela > Coloque um pedaço de papel na saída do laser e teste se a cabeça do laser está soprando ar normalmente. Se não houver ar, entre em contato com seu revendedor.

Registros de Solução de Problemas:

1. Vídeo:

Coloque um pedaço de papel na saída do laser e grave a cabeça do laser soprando ar. (Clique em "MANUTENÇÃO" na tela > "Bomba de Ar")
