Frequência / Tempo Recomendado

1. A primeira vez é ao desembalar após transporte de longa distância.
2. Após a substituição do tubo laser.
3. Para manutenção regular, é recomendado verificar uma vez por mês.
4. Tendo problemas para cortar ou gravar.

Nota：

O caminho óptico será alterado devido ao transporte e vibração durante o trabalho, portanto, uma inspeção regular é necessária para garantir o correto caminho óptico do laser para que a máquina possa gravar uniformemente e cortar normalmente.
Esta página também é aplicável à série Beambox.

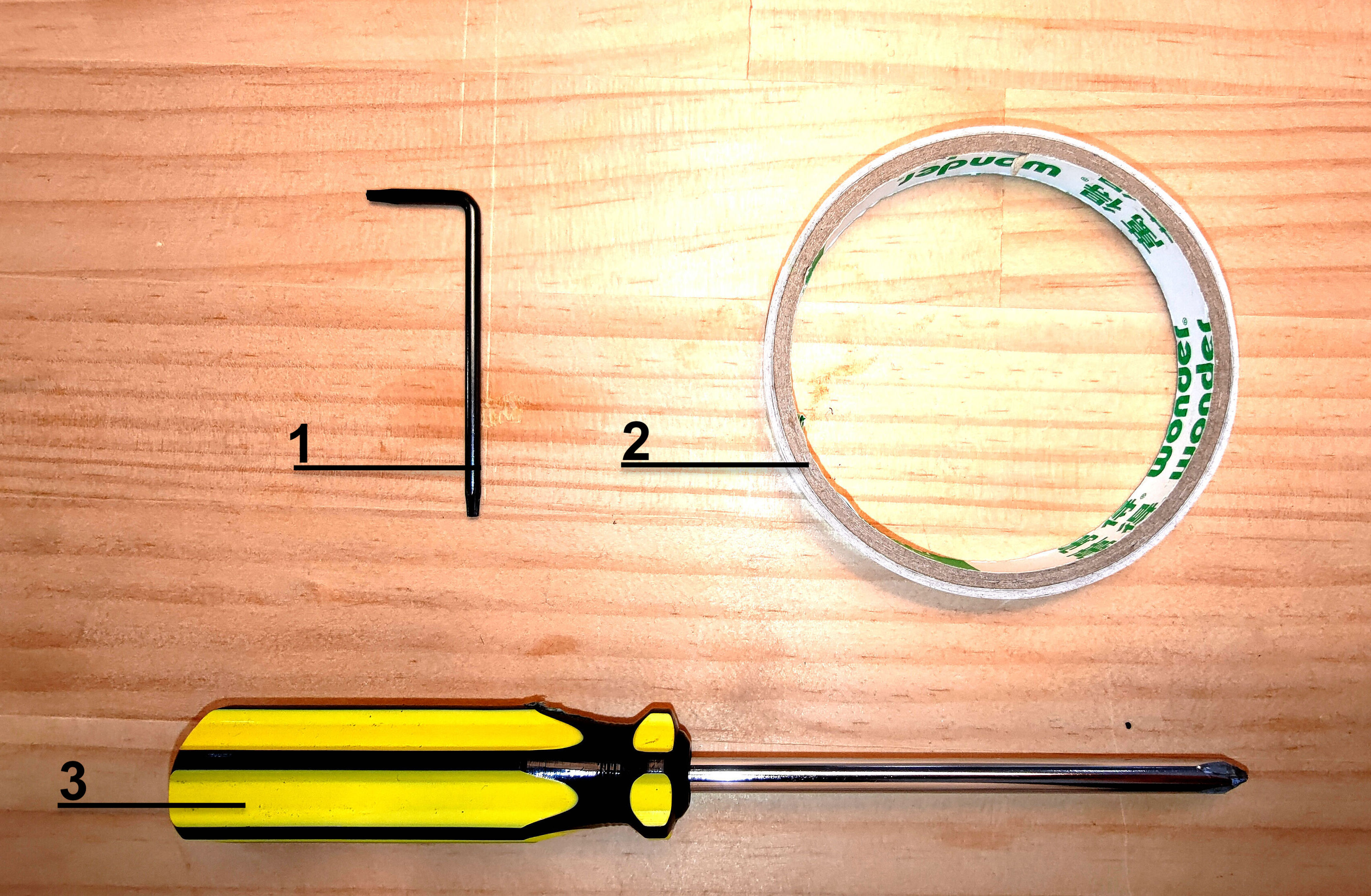

Passo 1 - Preparação das Ferramentas

1｜Chave de fenda Torx (Para Hexa)
2｜Fita dupla face
3｜Chave de fenda Phillips (Para Beambox)

Passo 2 - Aprenda Como Fazer um Pulso

A. Ligue a máquina.
B. Feche a tampa.
C. Entre no modo de Manutenção e aguarde até que o processo de homing esteja concluído.
D. Encontre o botão de Pulso.
E. Um pressionamento = um pulso, dois pressionamentos = dois pulsos, e assim por diante.
⚠︎ Por favor, sempre faça pulsos quando a tampa da porta estiver fechada.

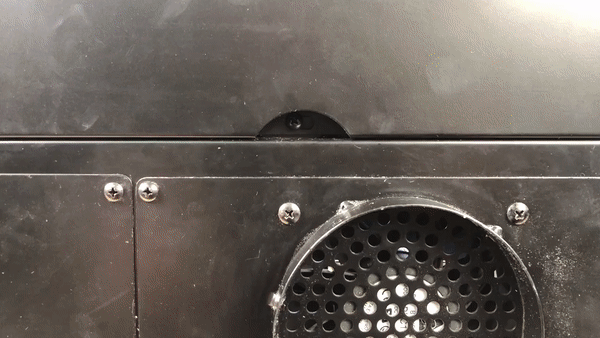

Passo 3 - Abra a Tampa Traseira
HEXA:

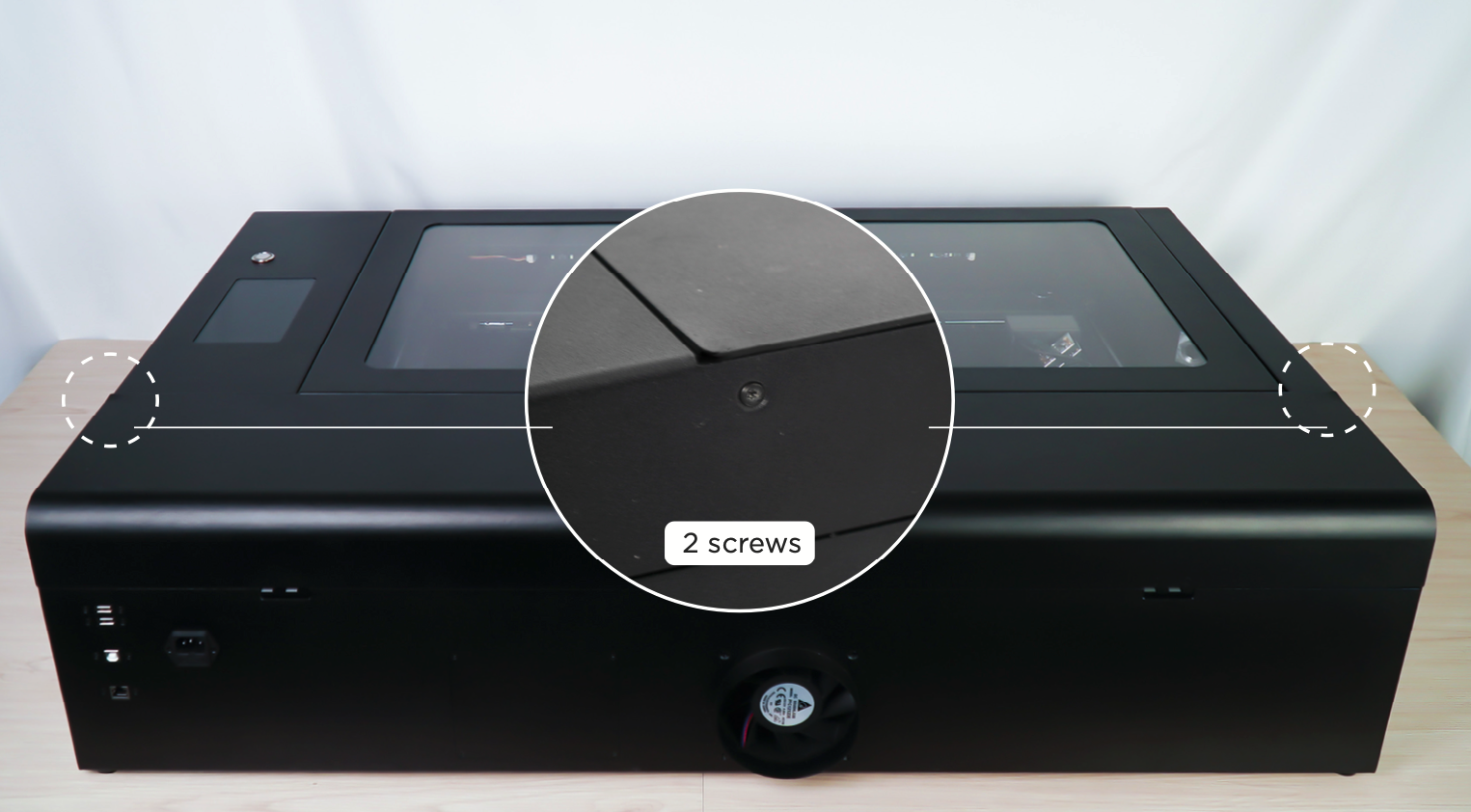

Use a chave de fenda Torx para desparafusar esses dois parafusos nas laterais da máquina e, em seguida, a tampa traseira poderá ser aberta.


Beambox:
Use a chave de fenda Phillips para desparafusar o parafuso acima do ventilador na parte traseira da máquina e, em seguida, a tampa traseira poderá ser aberta.


Etapa 4 - Conheça os Locais

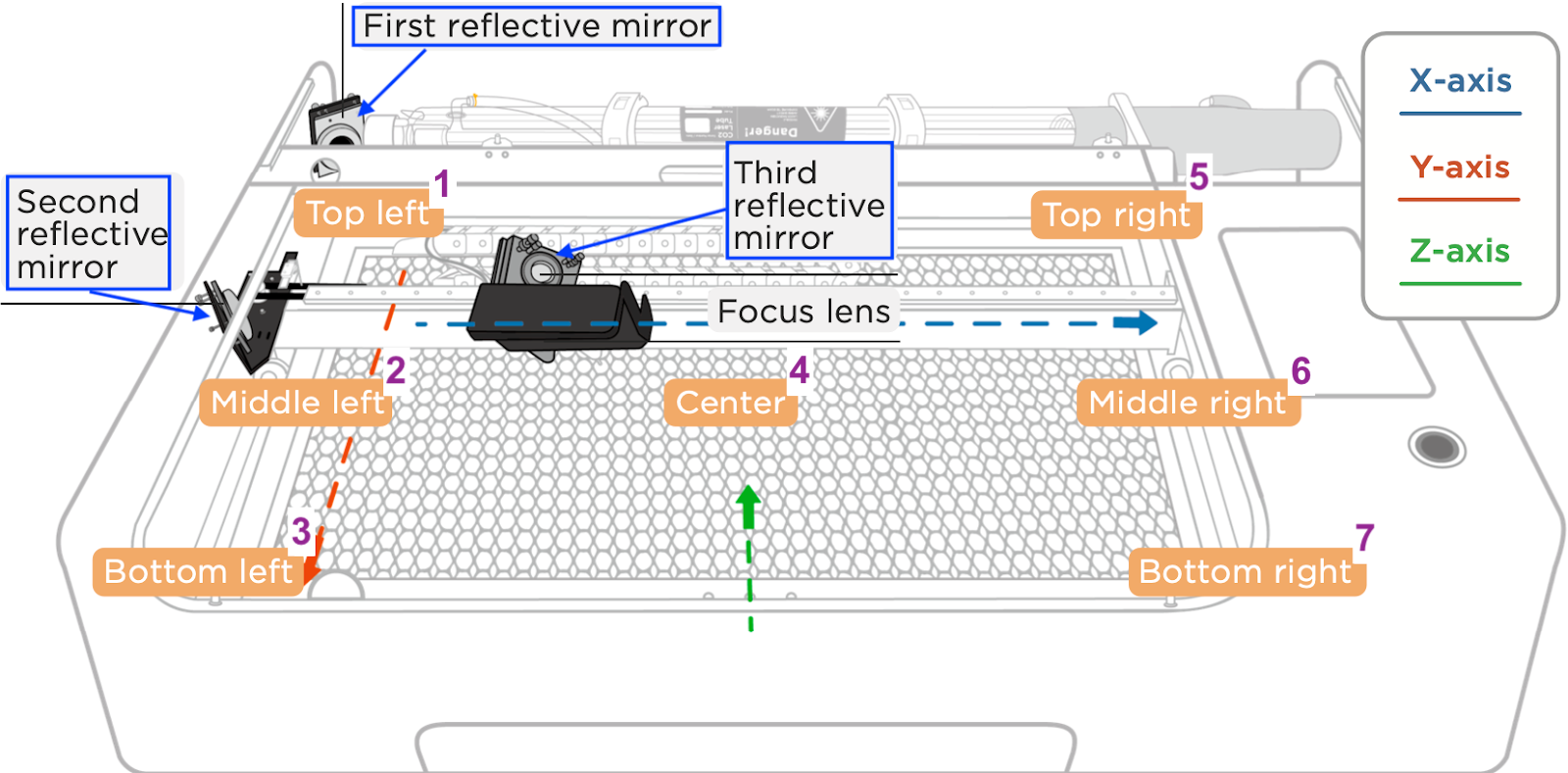

Familiarize-se com os locais:

- Primeiro espelho refletor
- Segundo espelho refletor
- Terceiro espelho refletor
- 7 locais da mesa para os quais o cabeçote do laser será movido durante a verificação.

Passo 5 - Limpe todos os espelhos e lentes de foco

Siga as instruções no link abaixo para limpar todos os espelhos e lentes.
- HEXA: 4-6 Limpeza dos Espelhos e Lentes
- Beambox: 5-4 Limpeza dos Espelhos e Lentes

Passo 6 - Verifique o ponto do laser no 1º espelho

Esta etapa é para verificar se o tubo laser e a máquina estão em boas condições.

Visão geral da etapa:

Passo 6-1 - Colocando Fita Adesiva e Fazendo Pulsos

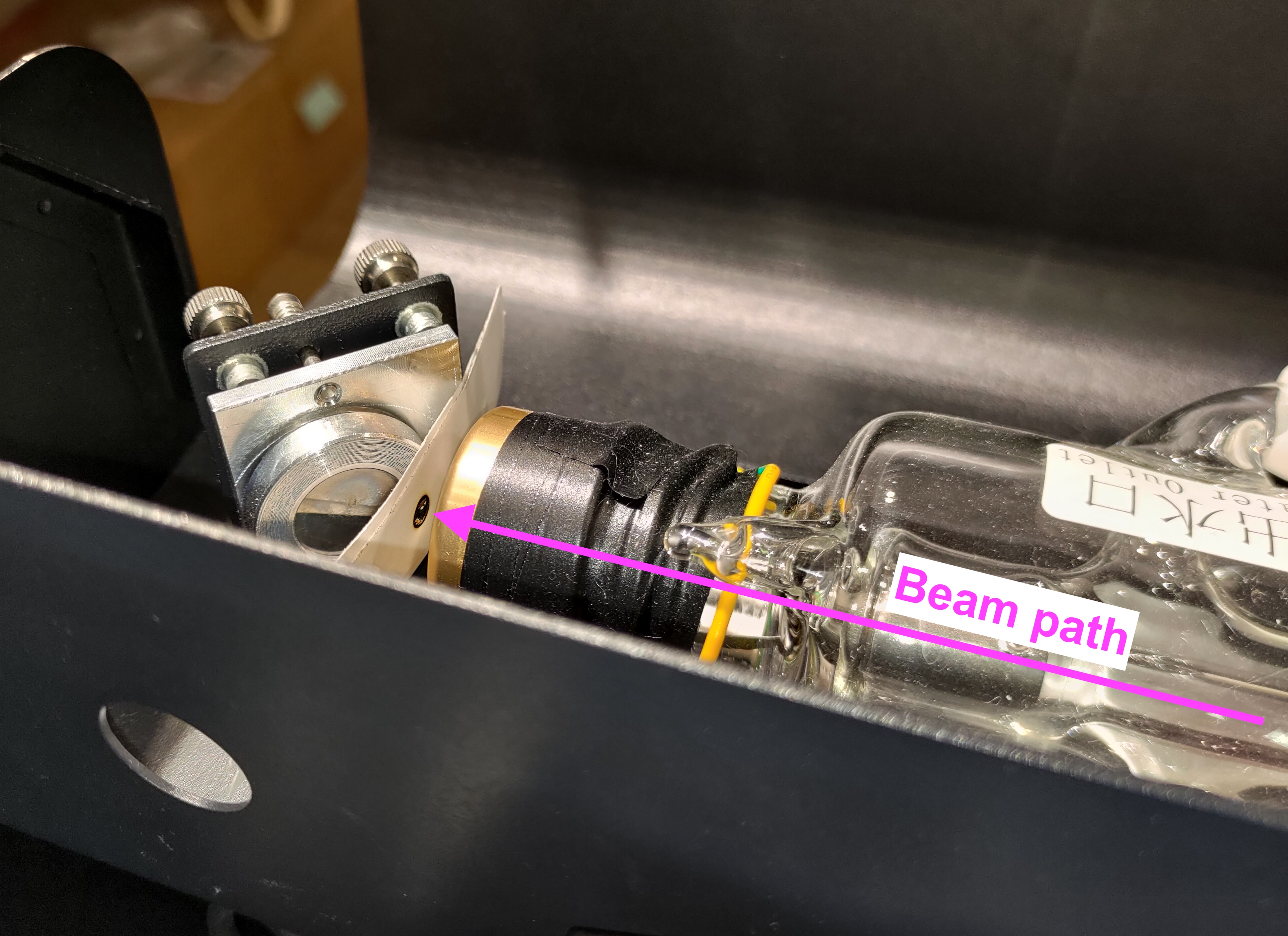

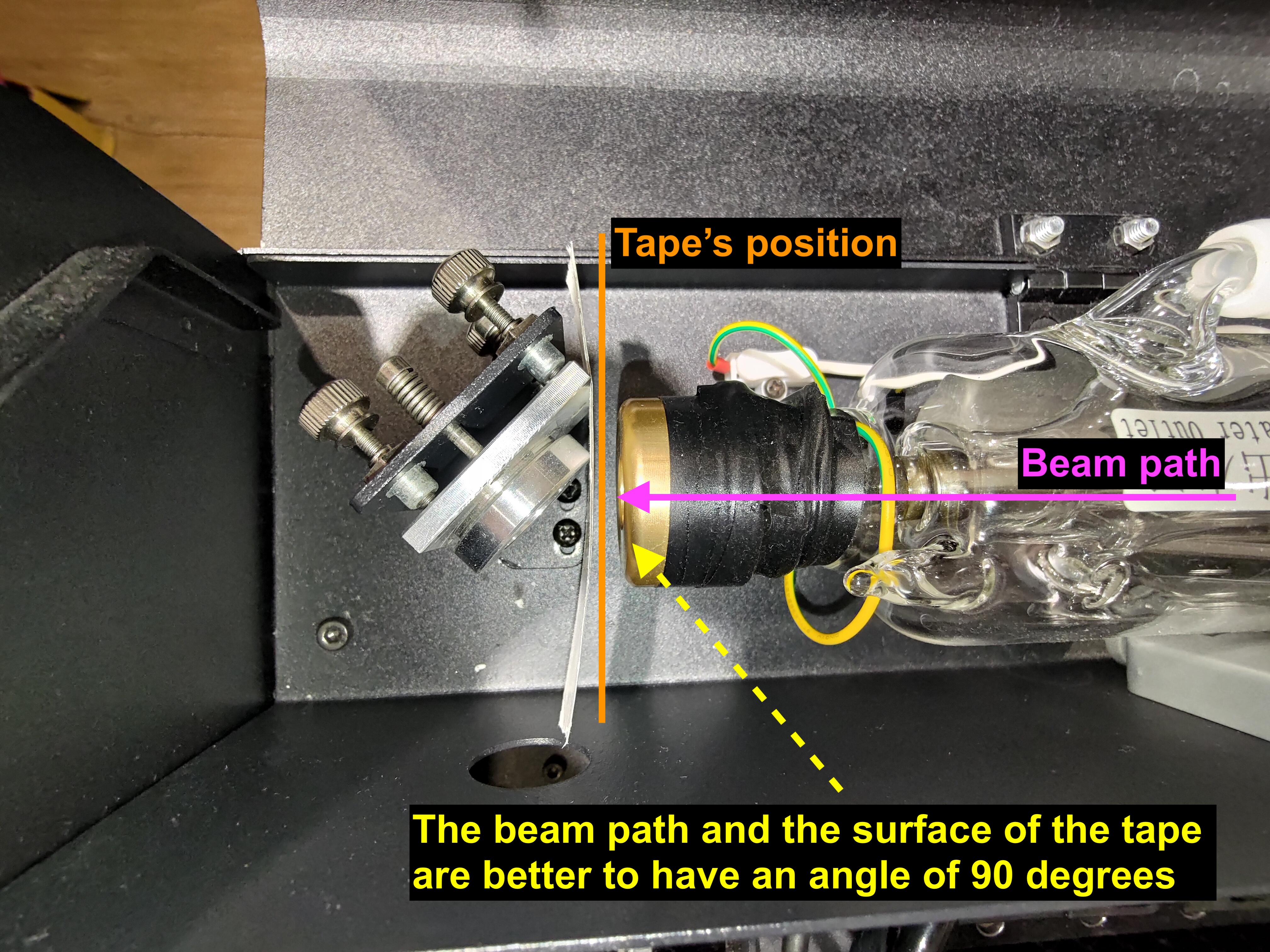

Coloque uma fita dupla face de duas camadas no 1º espelho, feche a tampa traseira, e faça cinco pulsos.

Etapa 6-2 - Verifique ae o formato do ponto na fita adesiva

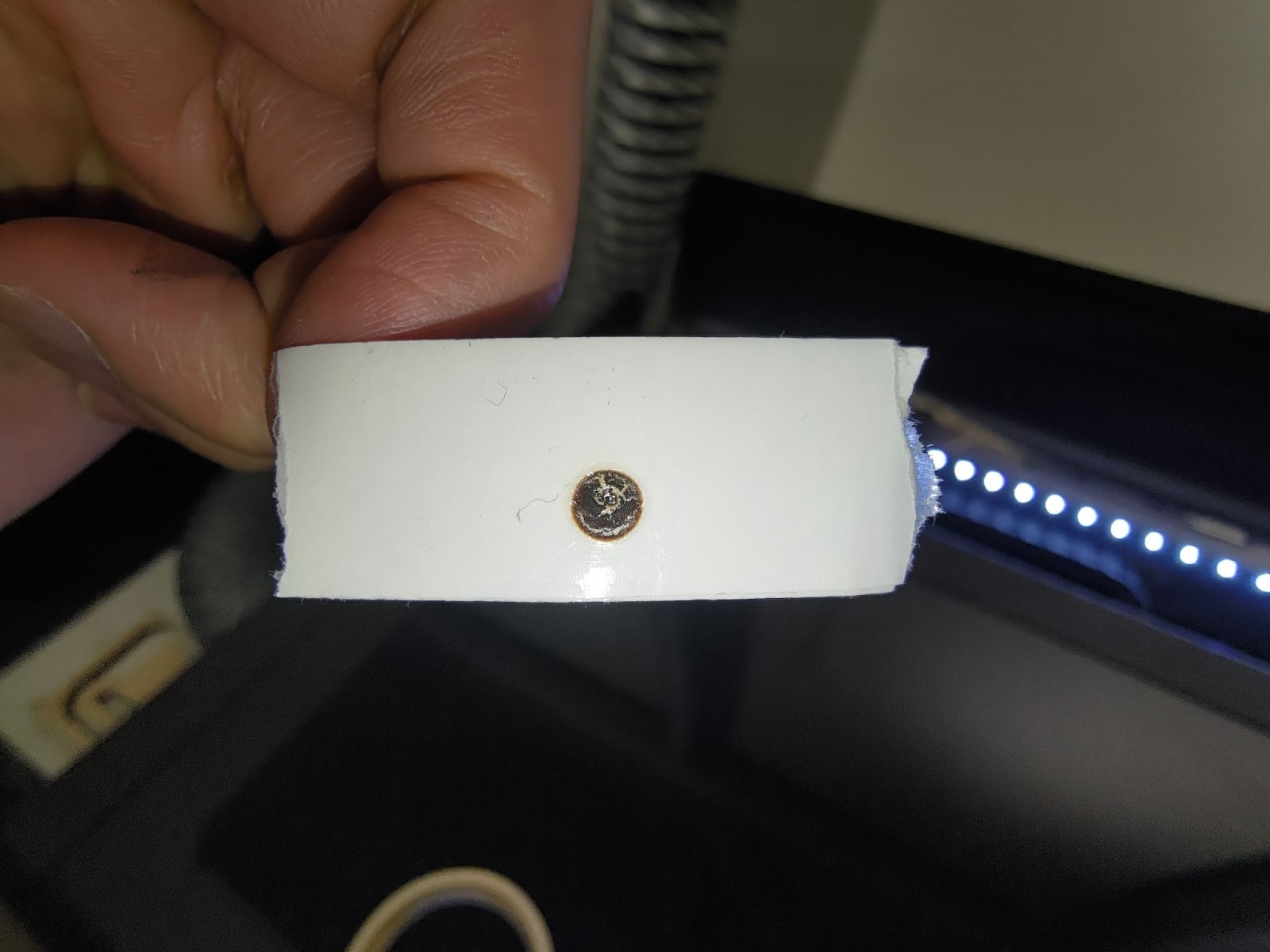

O formato ideal é o mais redondo possível, e o primeiro pedaço de fita adesiva dupla face na frente deve ser queimado.

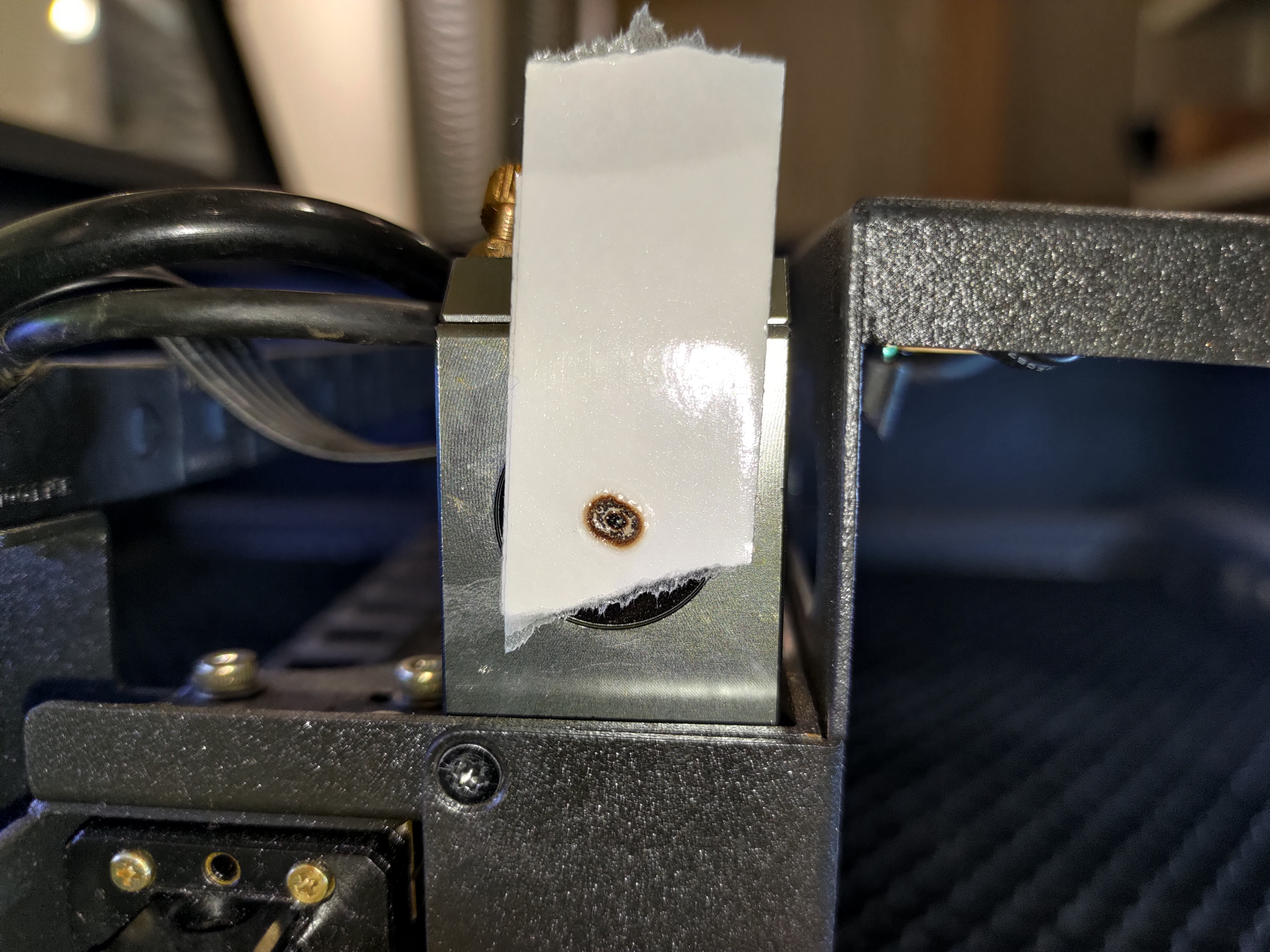

Bom Exemplo

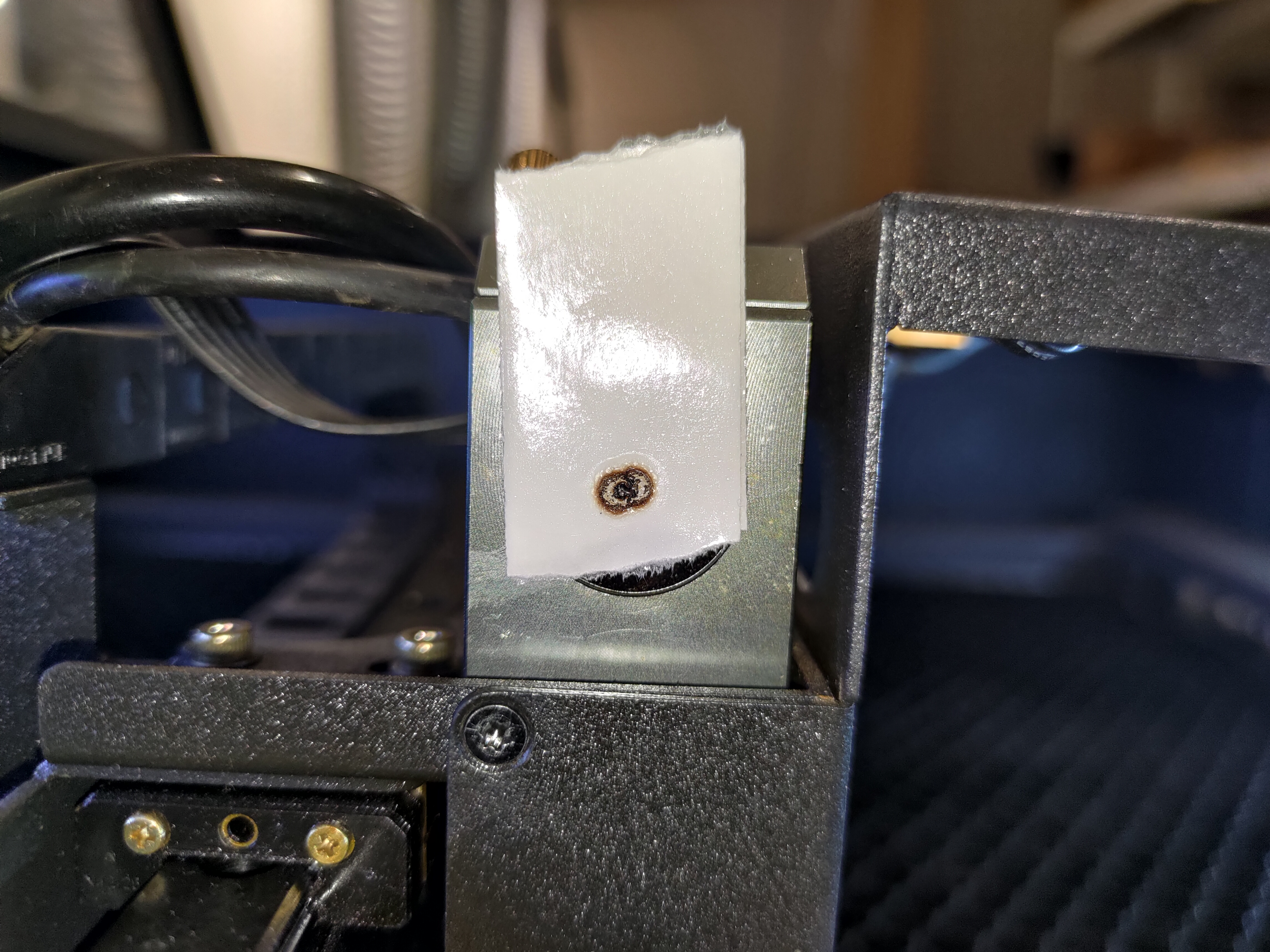

Maus Exemplos:

Passo 6-3 - Colete a Fita Adesiva do 1º Espelho
Coloque a 1ª fita espelhada em um pedaço de papel. Anote a posição e o número de pulsos conforme mostrado na foto abaixo.

Passo 6-4 - Solução de Problemas e Relatórios

Se o seu ponto não estiver redondo, não estiver forte ou for semelhante aos maus exemplos acima, aumente a taxa de potência para x2.0 e veja se melhora:

Se o ponto ficar mais forte, isso indica que o tubo de laser pode ter sofrido desgaste. Você ainda pode concluir o processo com uma taxa de potência aumentada ou pode entrar em contato com seu revendedor local informando que o tubo pode ter sofrido desgaste.
Se o ponto não ficar mais forte ou ainda tiver um formato estranho, entre em contato com seu revendedor local para obter mais assistência.
(Por favor, compartilhe a foto do resultado do pulso no 1º espelho com seu revendedor.)

Passo 7 - Verifique o Caminho Do 1º ao 2º Espelho

Esta etapa é para verificar se o caminho está alinhado do 1º espelho para o 2º espelho.

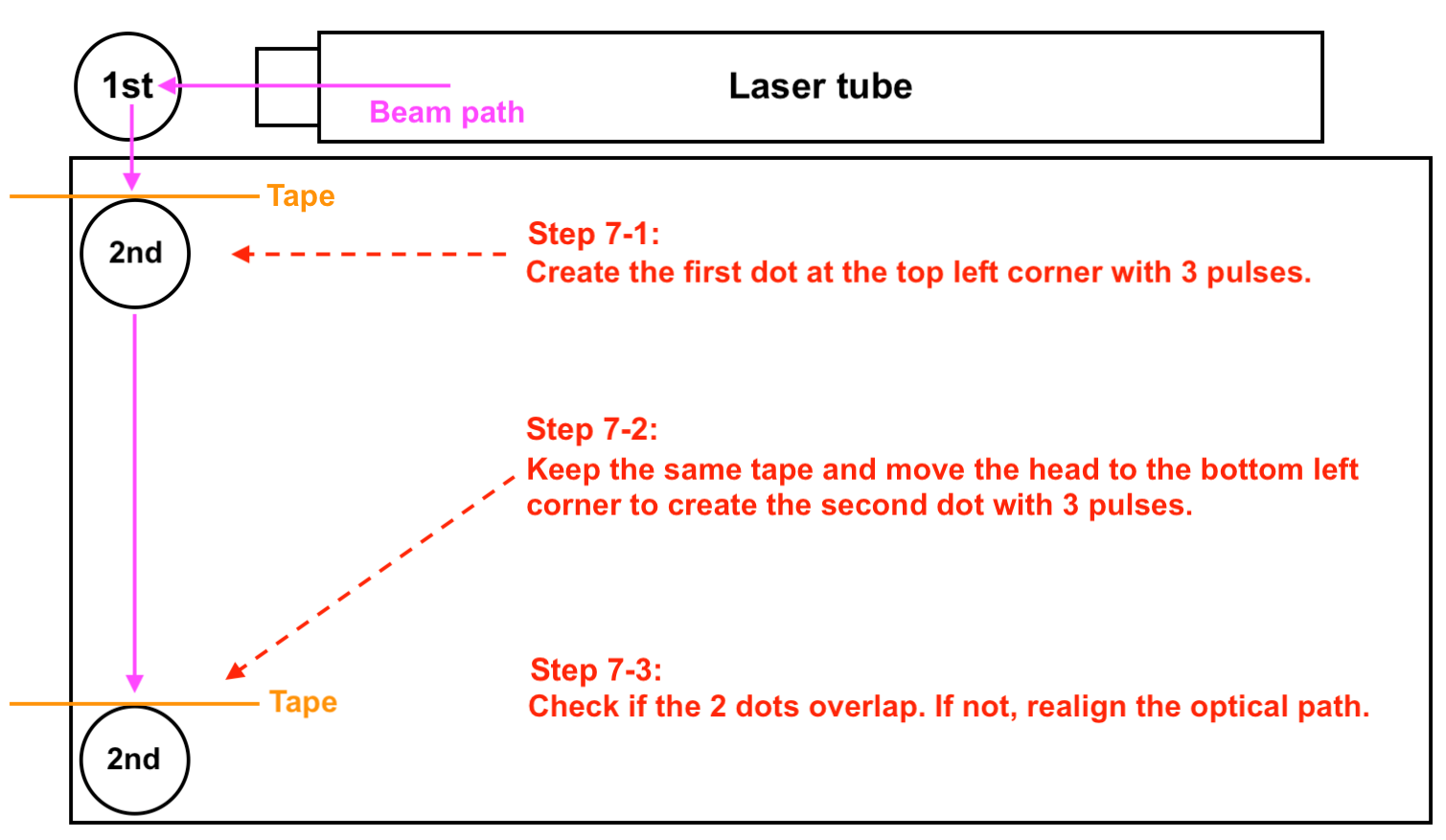

Visão geral da etapa:

Passo 7-1 - Crie o Primeiro Ponto para a Posição Superior Esquerda

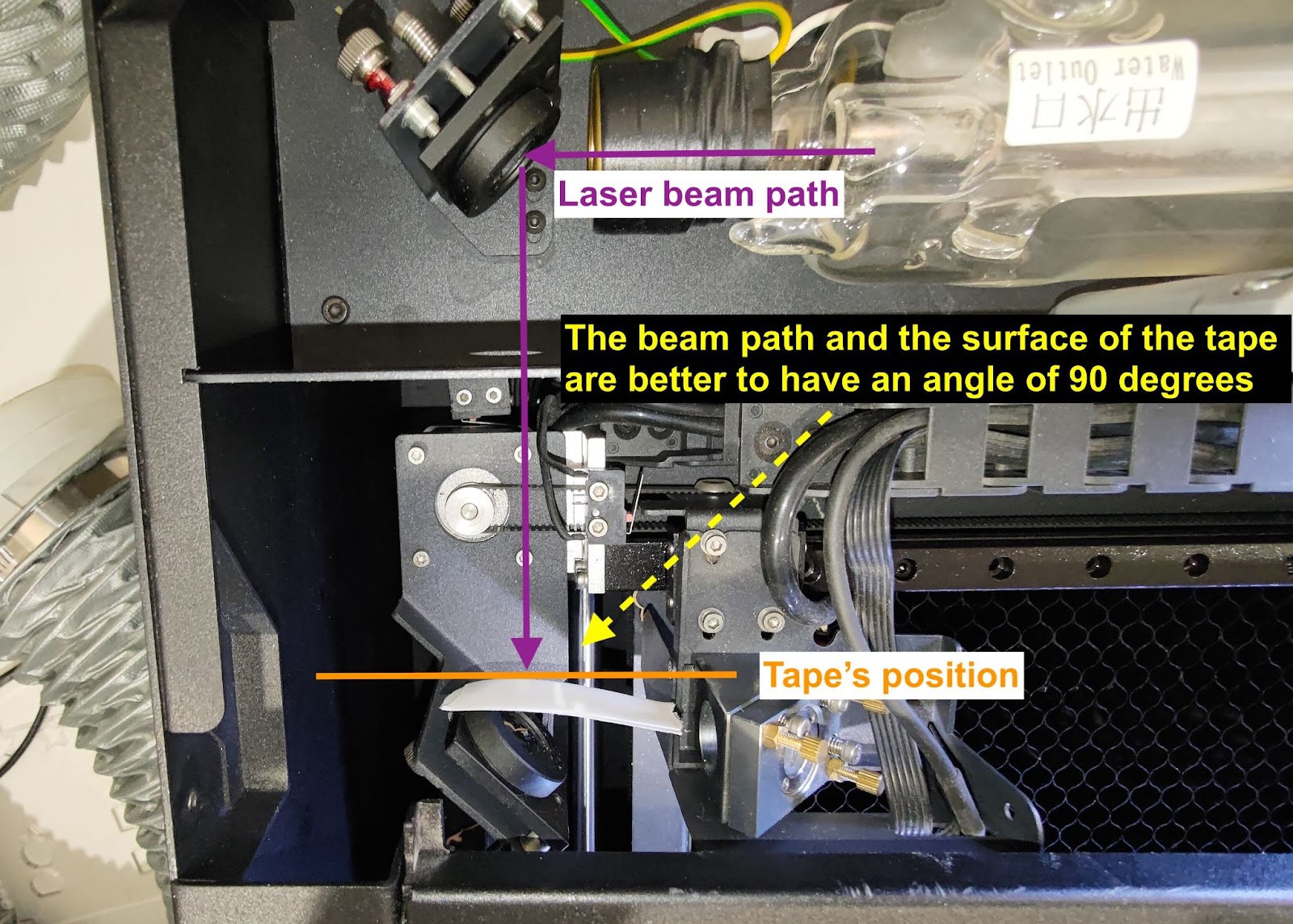

Coloque uma fita de duas camadas no 2º espelho e mova a cabeça para o canto superior esquerdo.
Faça três pulsos para criar o primeiro ponto.

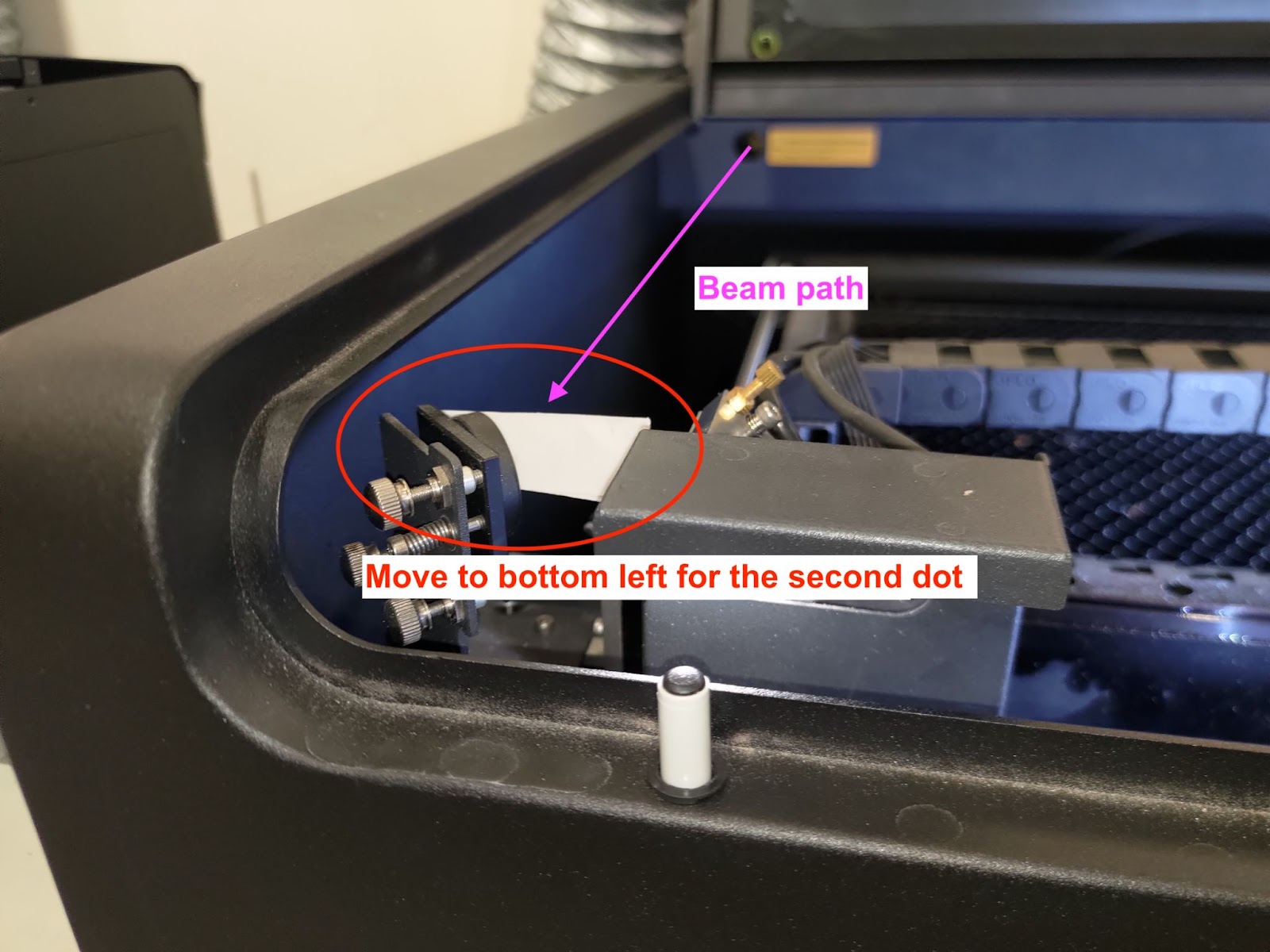

Passo 7-2 - Crie o Segundo Ponto para a Posição Inferior Esquerda

Mantenha a mesma fita no 2º espelho e mova a cabeça para o canto inferior esquerdo.
Faça 3 pulsos para criar o segundo ponto.

Se não houver ponto na posição inferior esquerda, isso indica que o caminho está desalinhado drasticamente.
Consulte o link para realinhar o caminho óptico. [4-8 Alinhamento do caminho óptico]

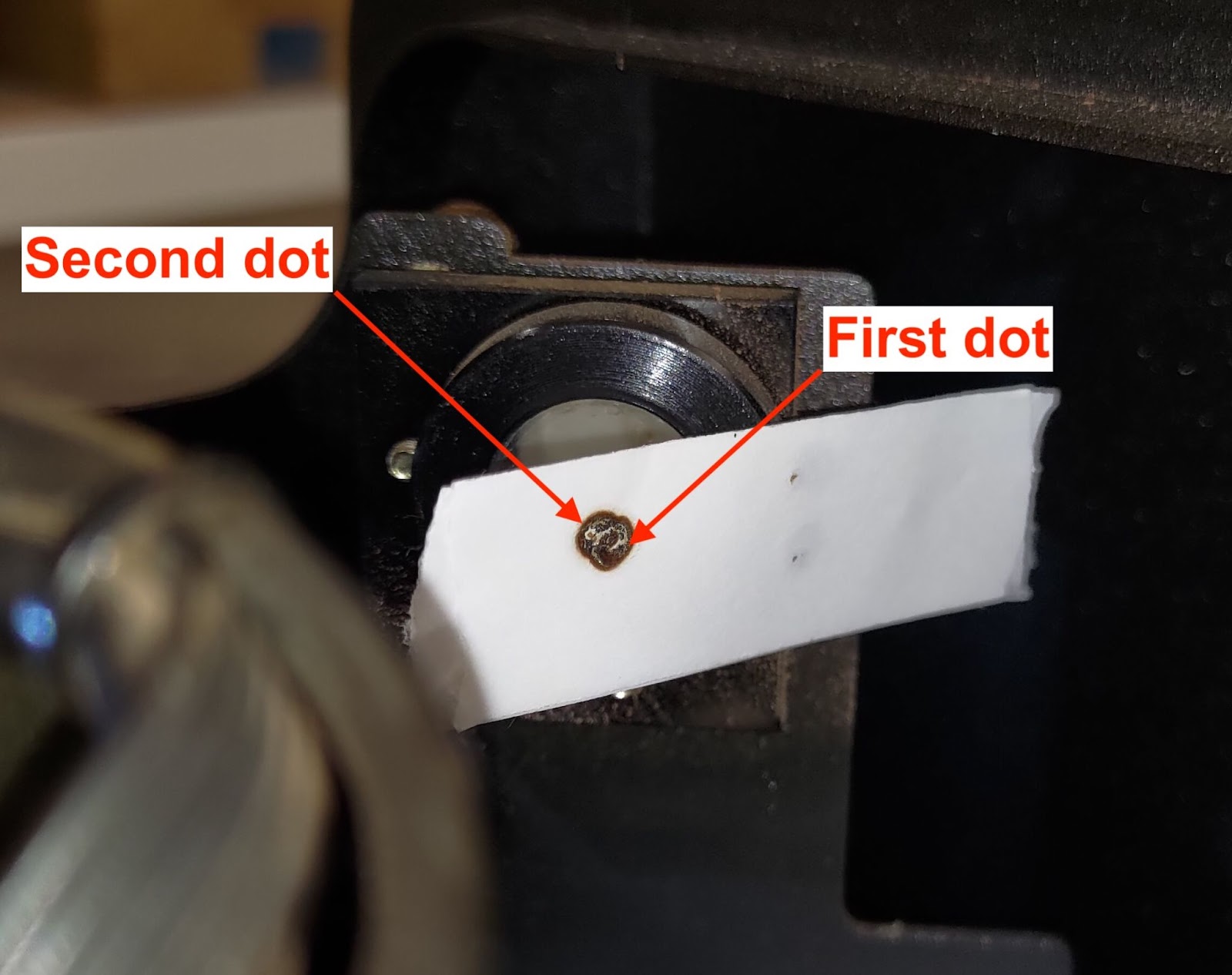

Etapa 7-3 - Verifique se o primeiro e o segundo pontos se sobrepõem

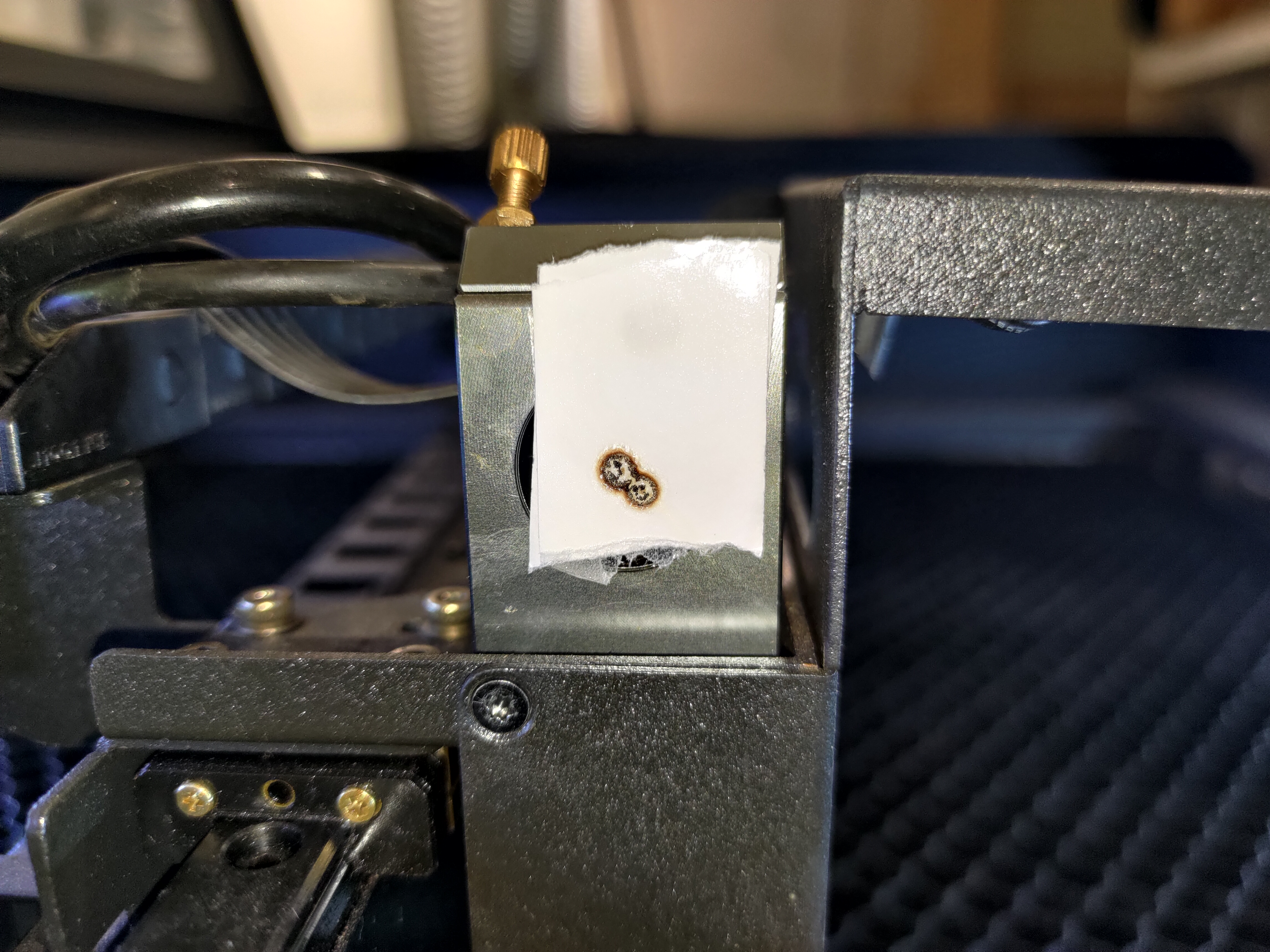

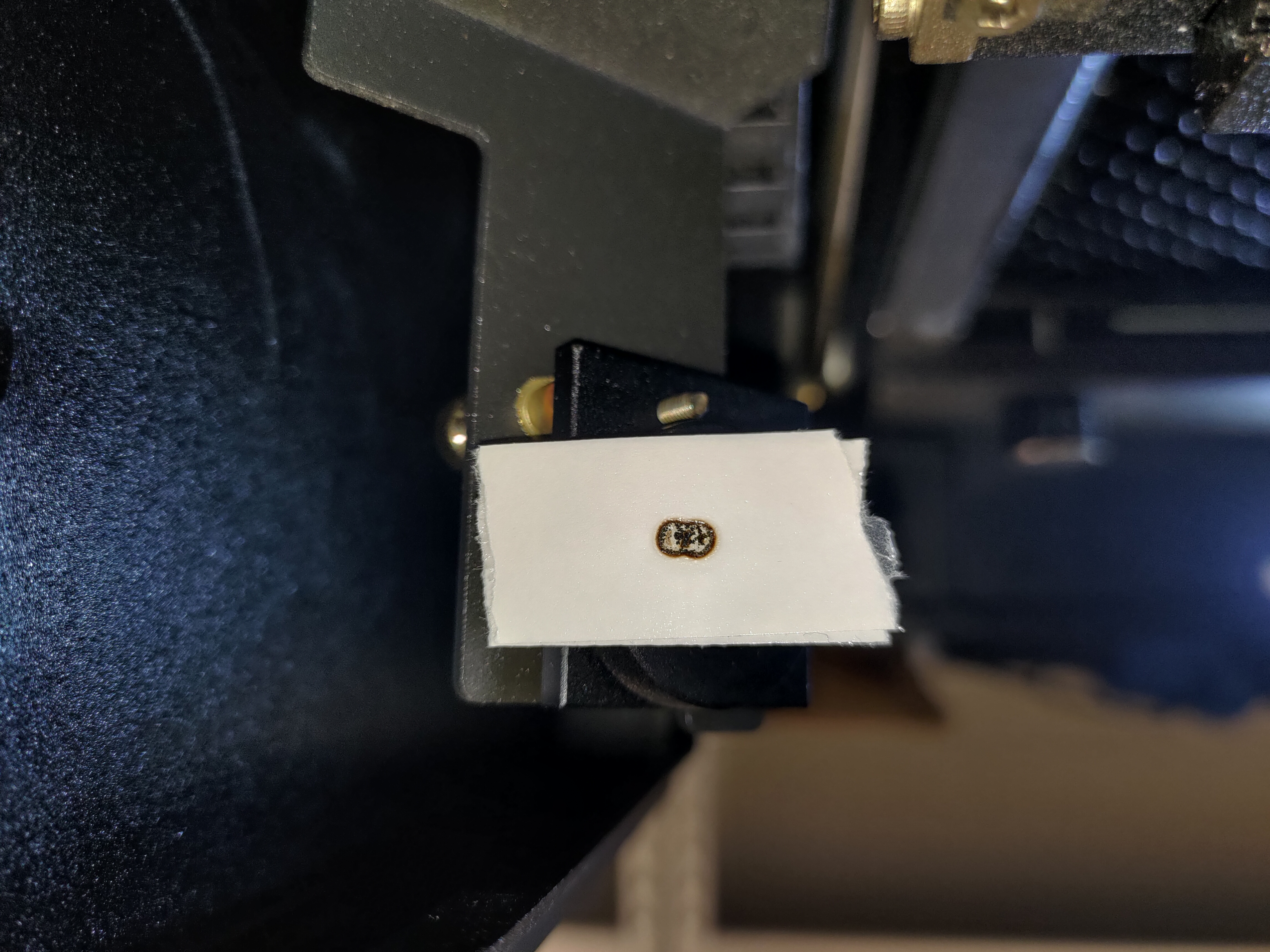

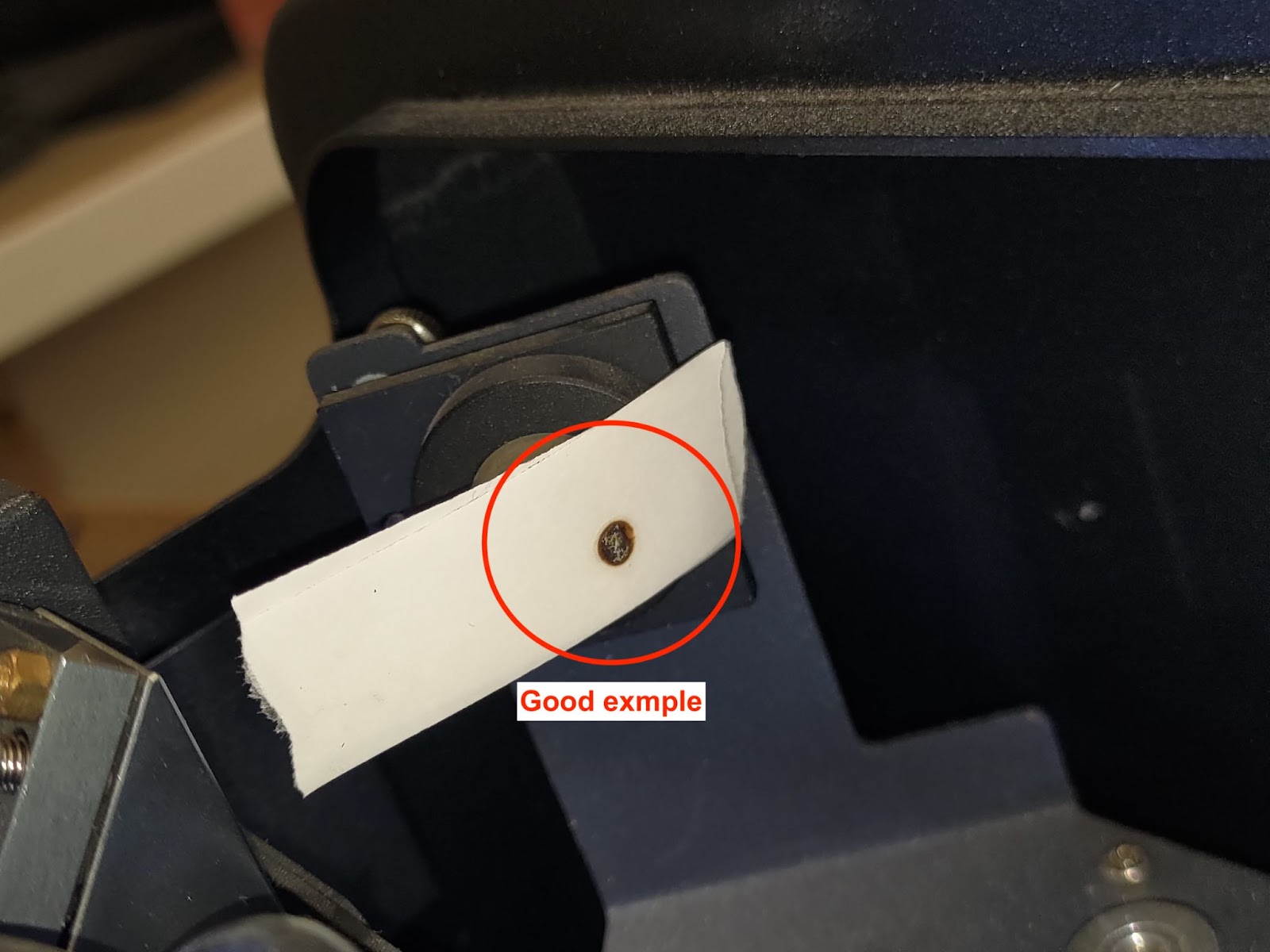

Se seus pontos se sobrepõem perfeitamente, como na foto abaixo, isso indica que o caminho está alinhado corretamente.

Se eles não se sobrepõem, como nos maus exemplos abaixo, isso indica que do 1º espelho para o 2º espelho, o caminho óptico está desalinhado e o 1º espelho precisa ser ajustado.
Consulte o link para realinhar o caminho óptico. [4-8 Alinhamento do caminho óptico]

Bom exemplo:

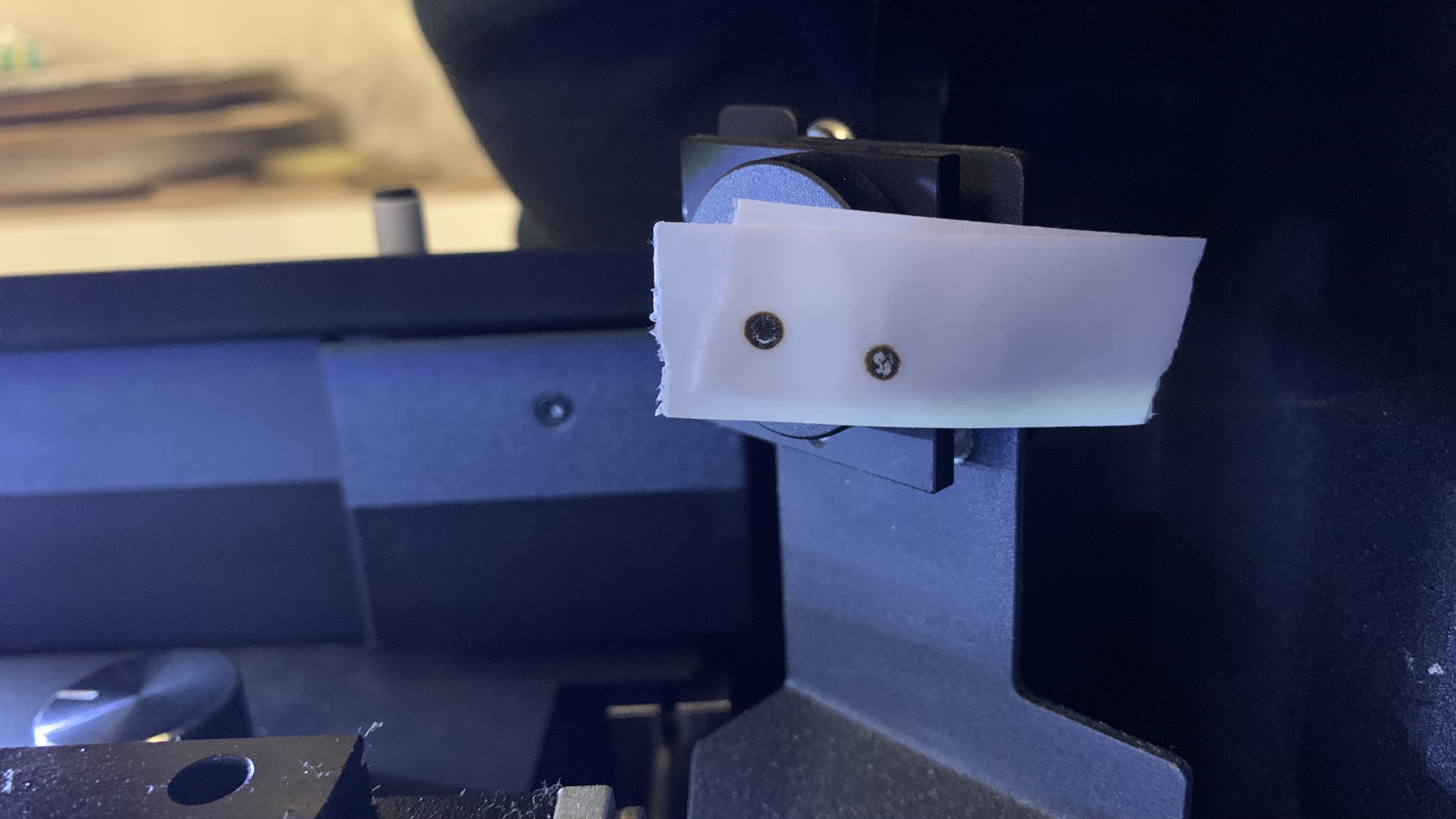

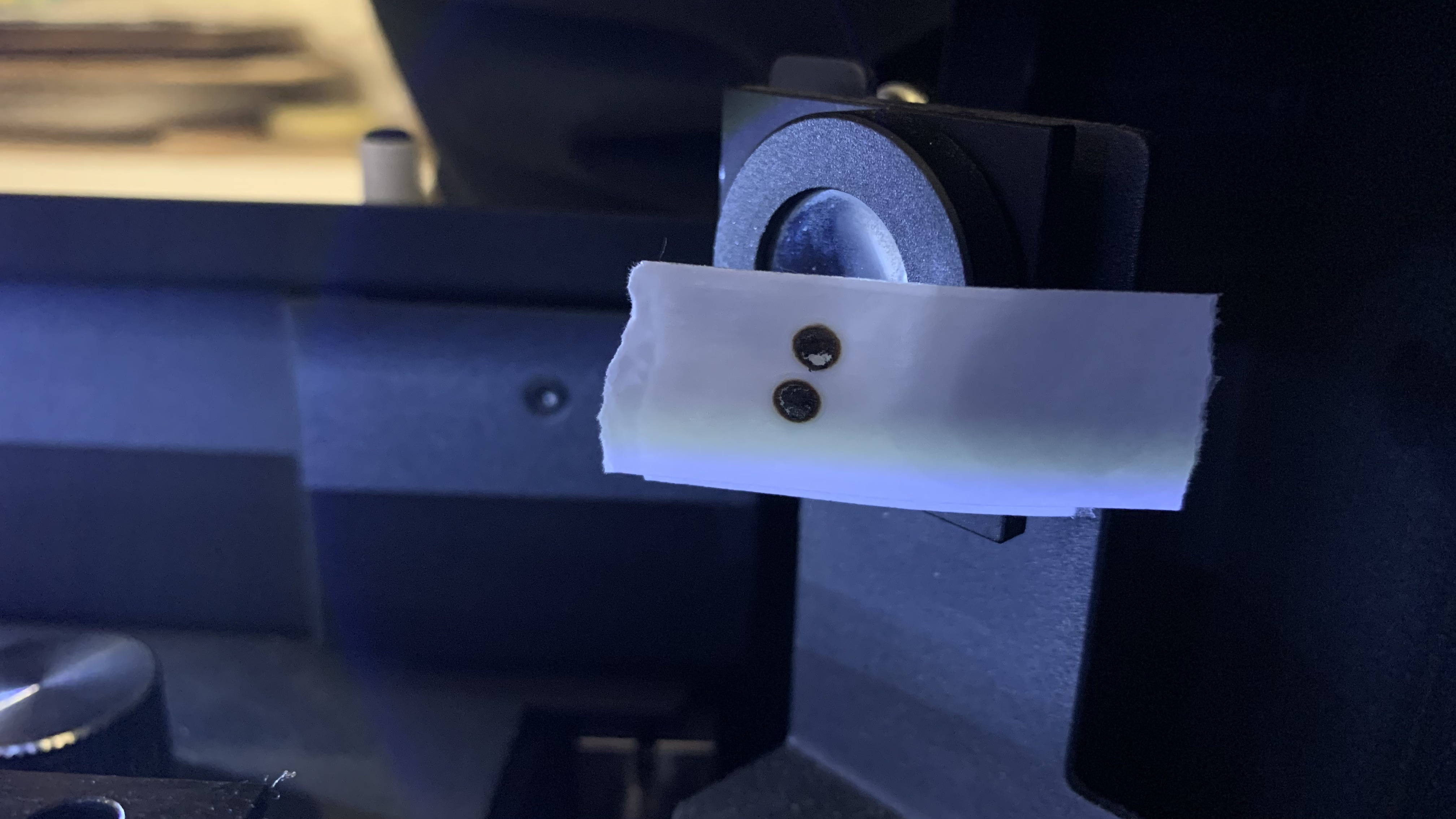

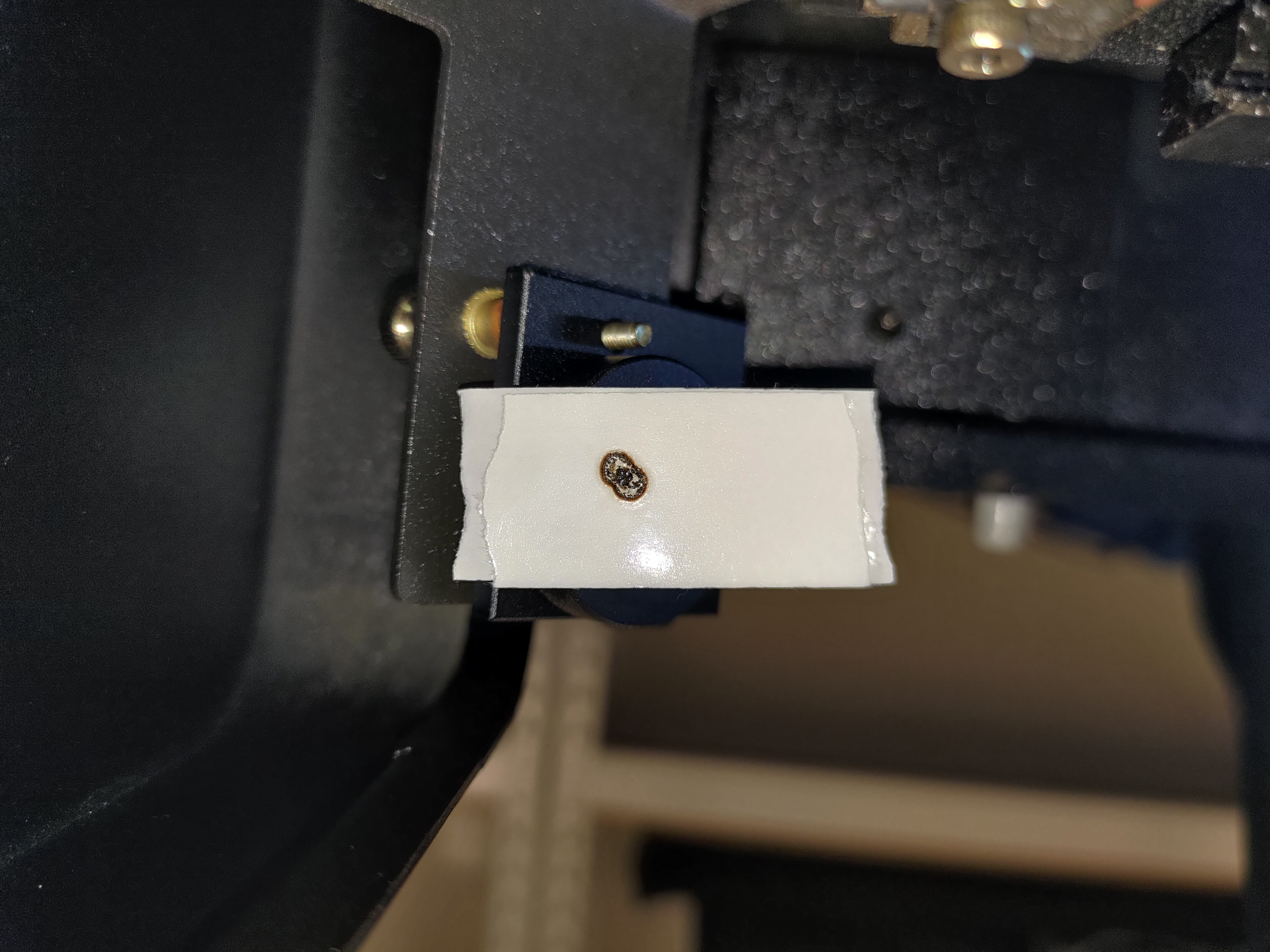

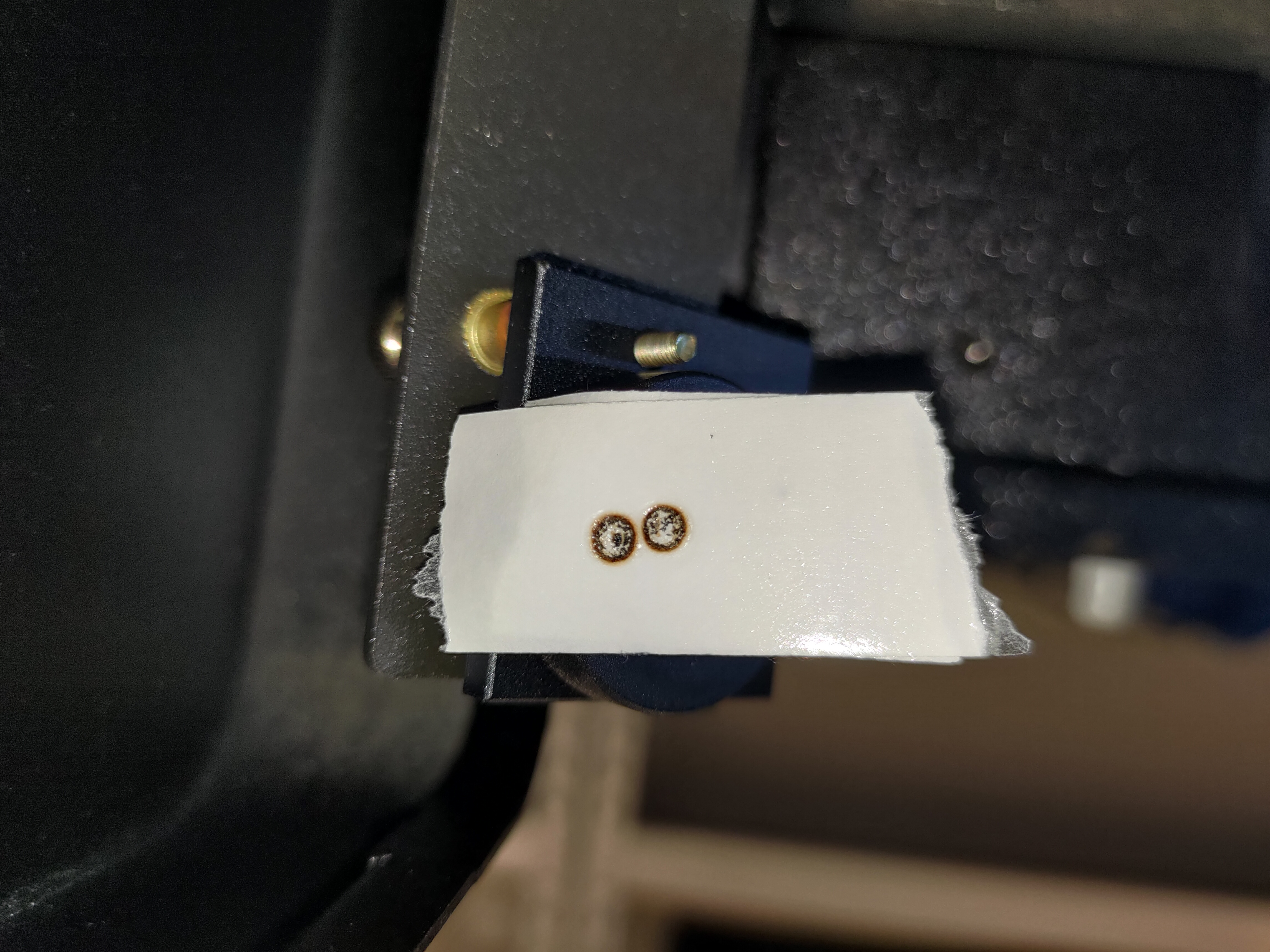

Mau exemplo:

Passo 7-4 - Colete a Fita Adesiva do 2º Espelho
Coloque a 2ª fita espelhada no papel. Anote a posição e o número de pulsos como na foto abaixo.

Passo 8 - Verifique o Caminho Do 2º ao 3º Espelho
Esta etapa é para verificar se o caminho está alinhado do 2º espelho ao 3º espelho.

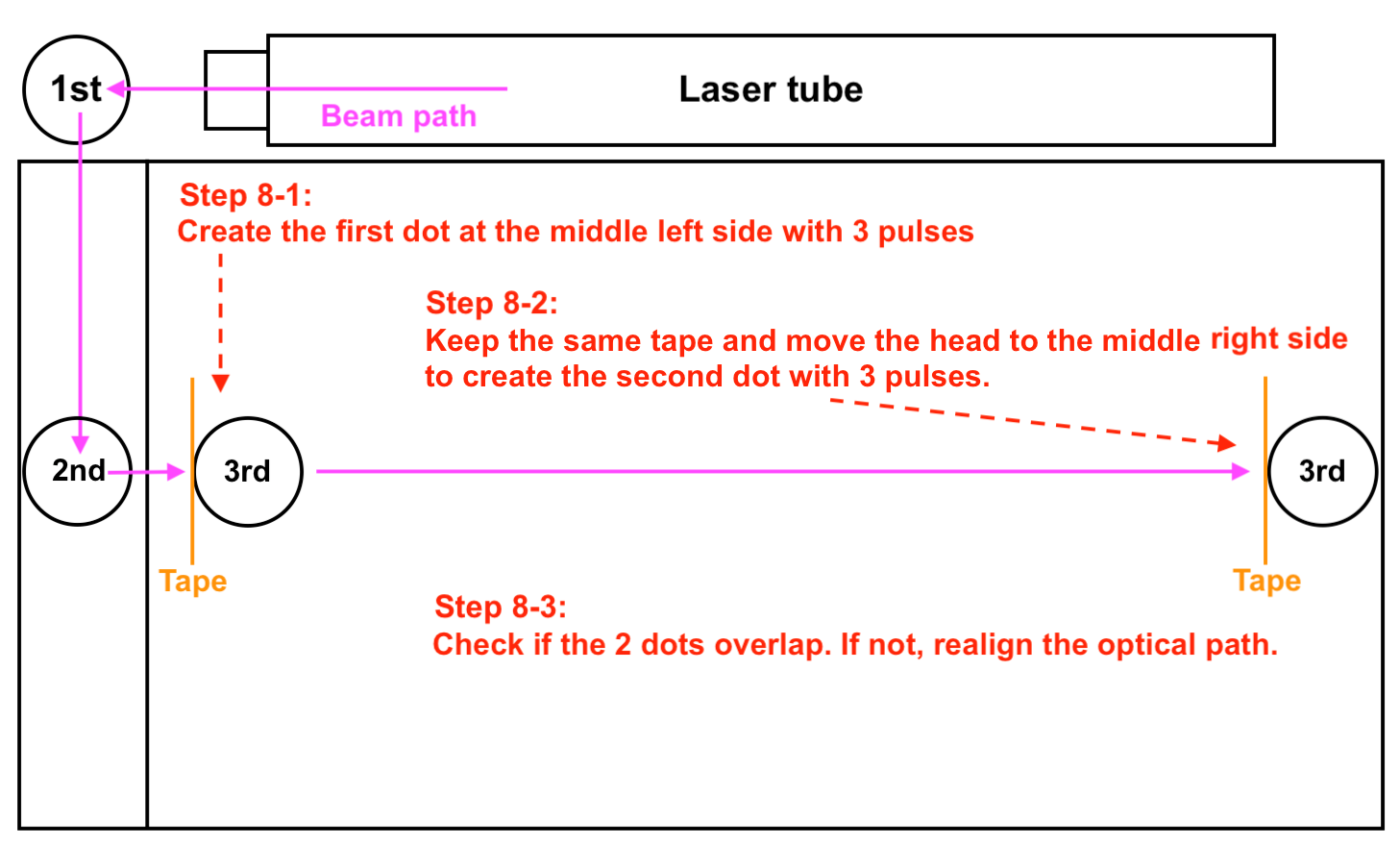

Visão geral da etapa:

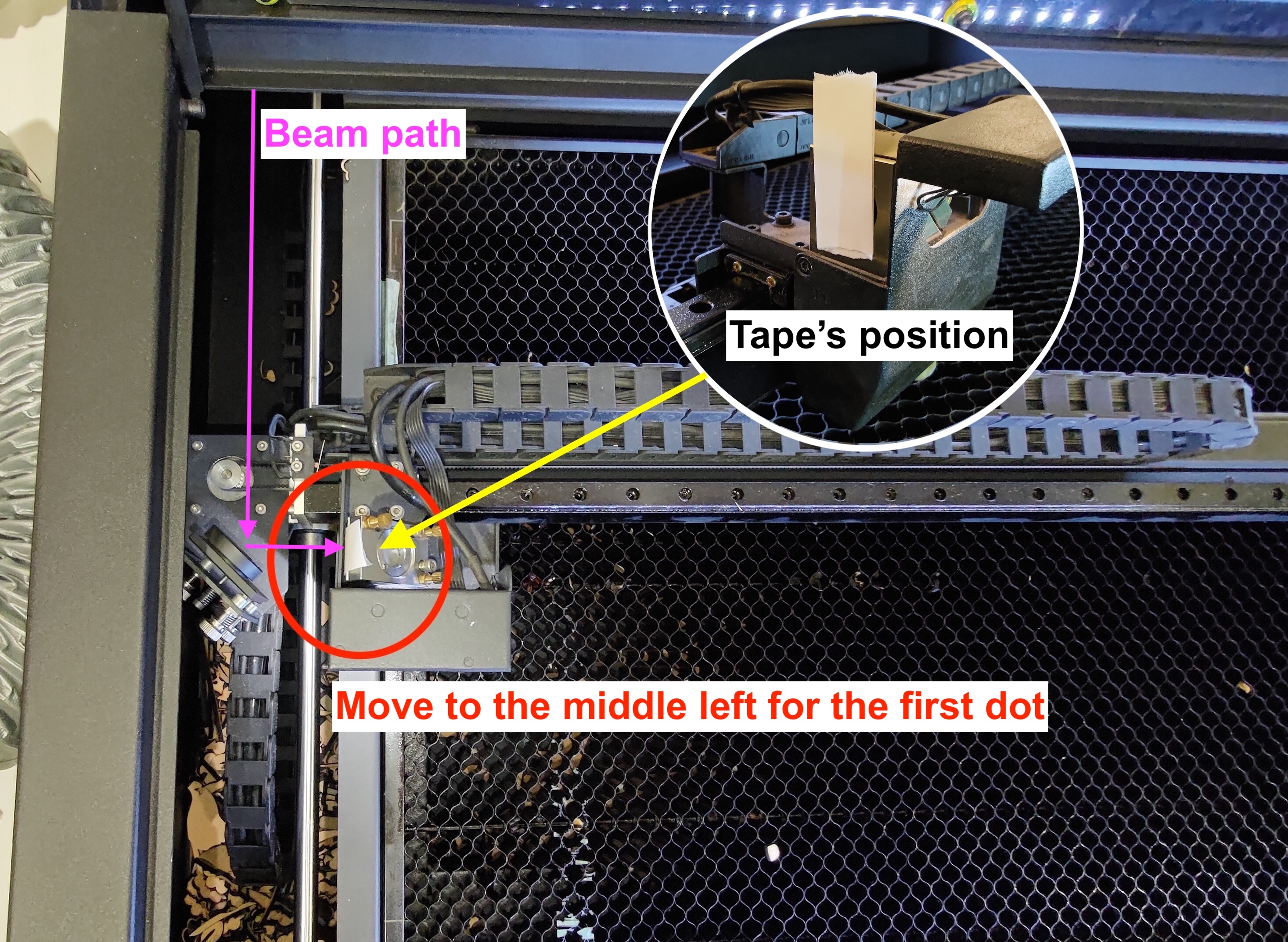

Passo 8-1 - Crie o Primeiro Ponto para a Posição Central Esquerda

Coloque uma fita de duas camadas no 3º espelho e mova o cabeçote para a posição central-esquerda .
Faça 3 pulsos para criar o primeiro ponto.

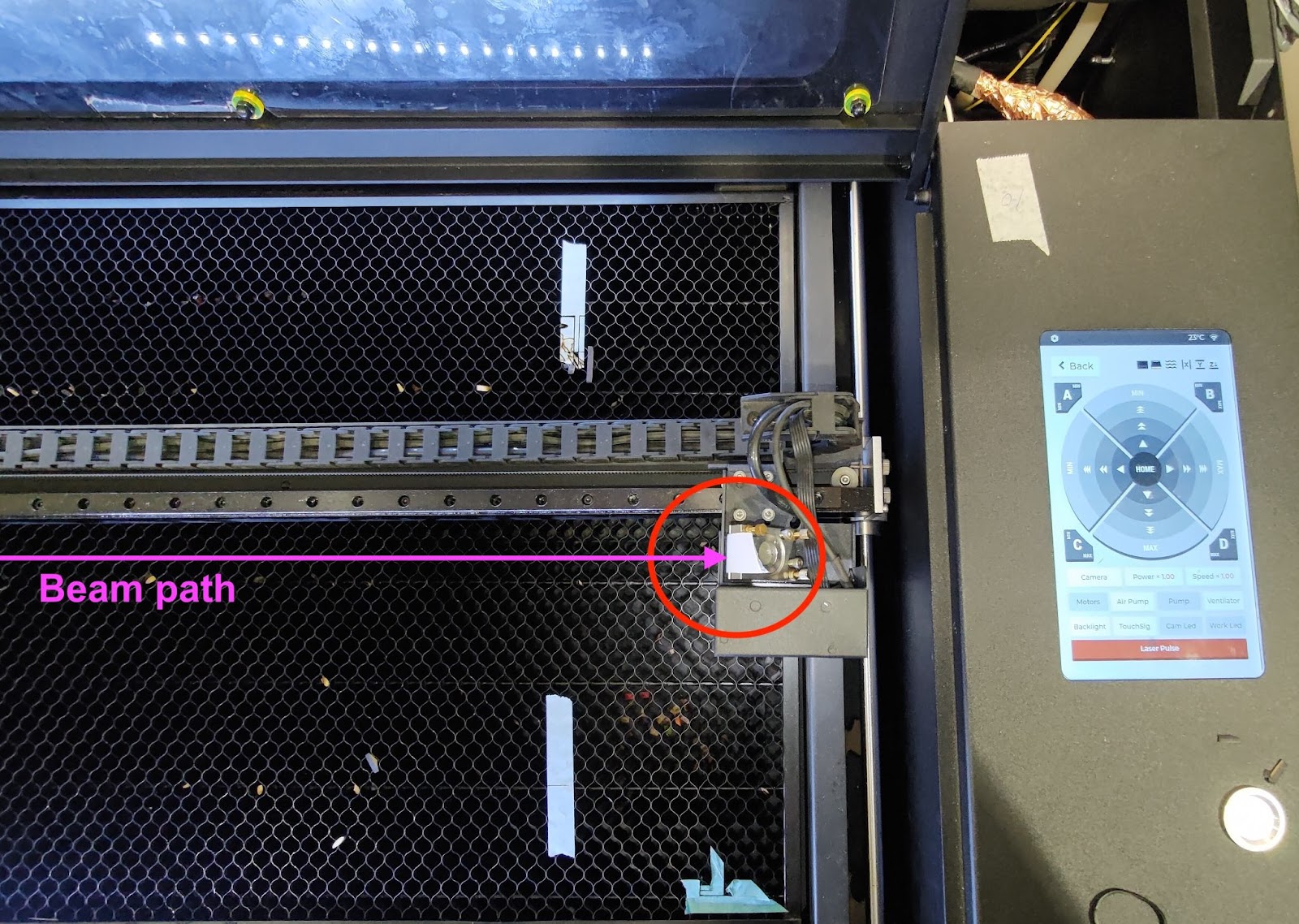

Passo 8-2 - Crie o Segundo Ponto para a Posição Central Direita

Mantenha a mesma fita no 3º espelho e mova o cabeçote para a posição central-direita.
Faça 3 pulsos para criar o segundo ponto.


Etapa 8-3 - Verifique se o primeiro e o segundo pontos se sobrepõem

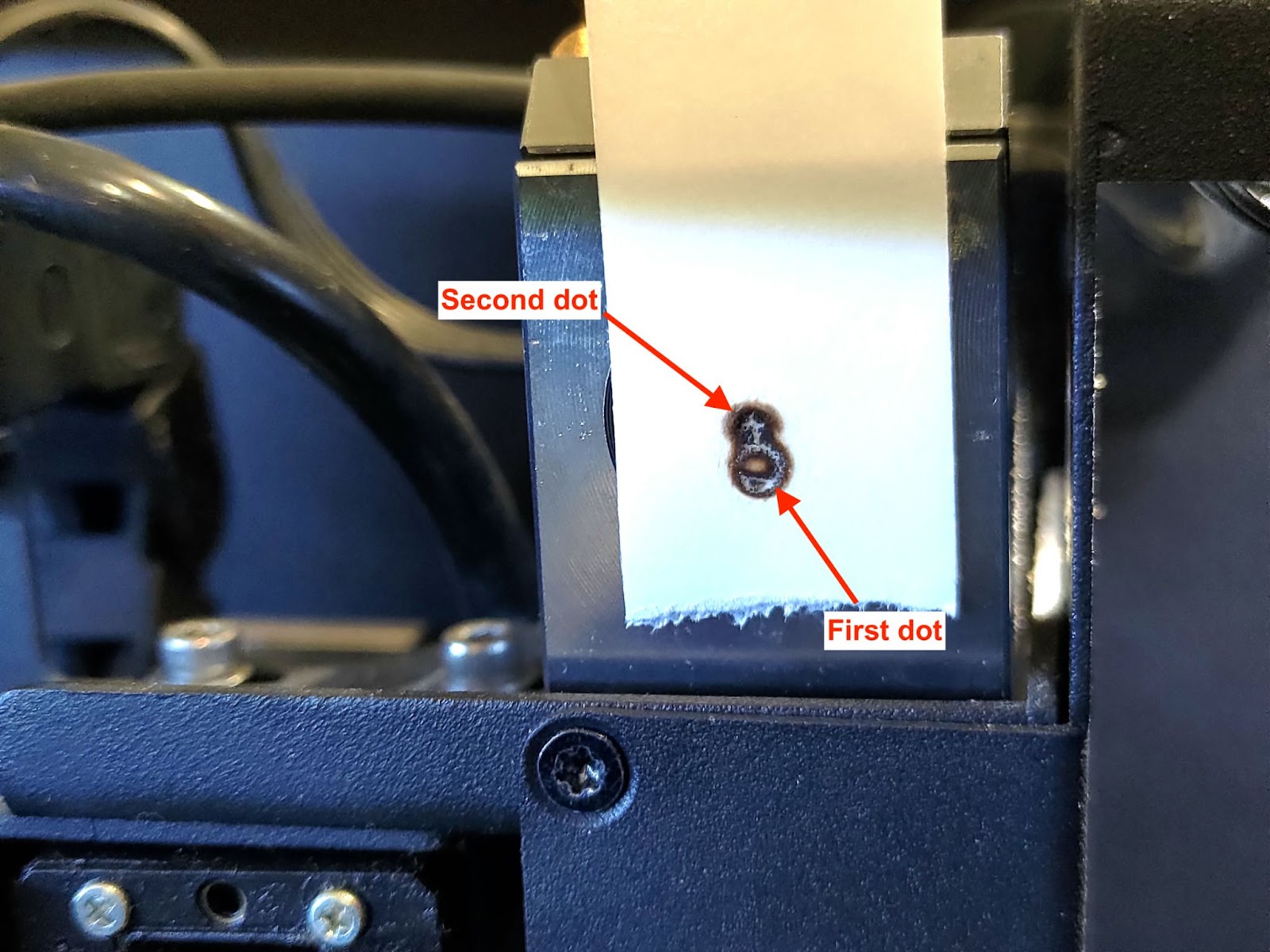

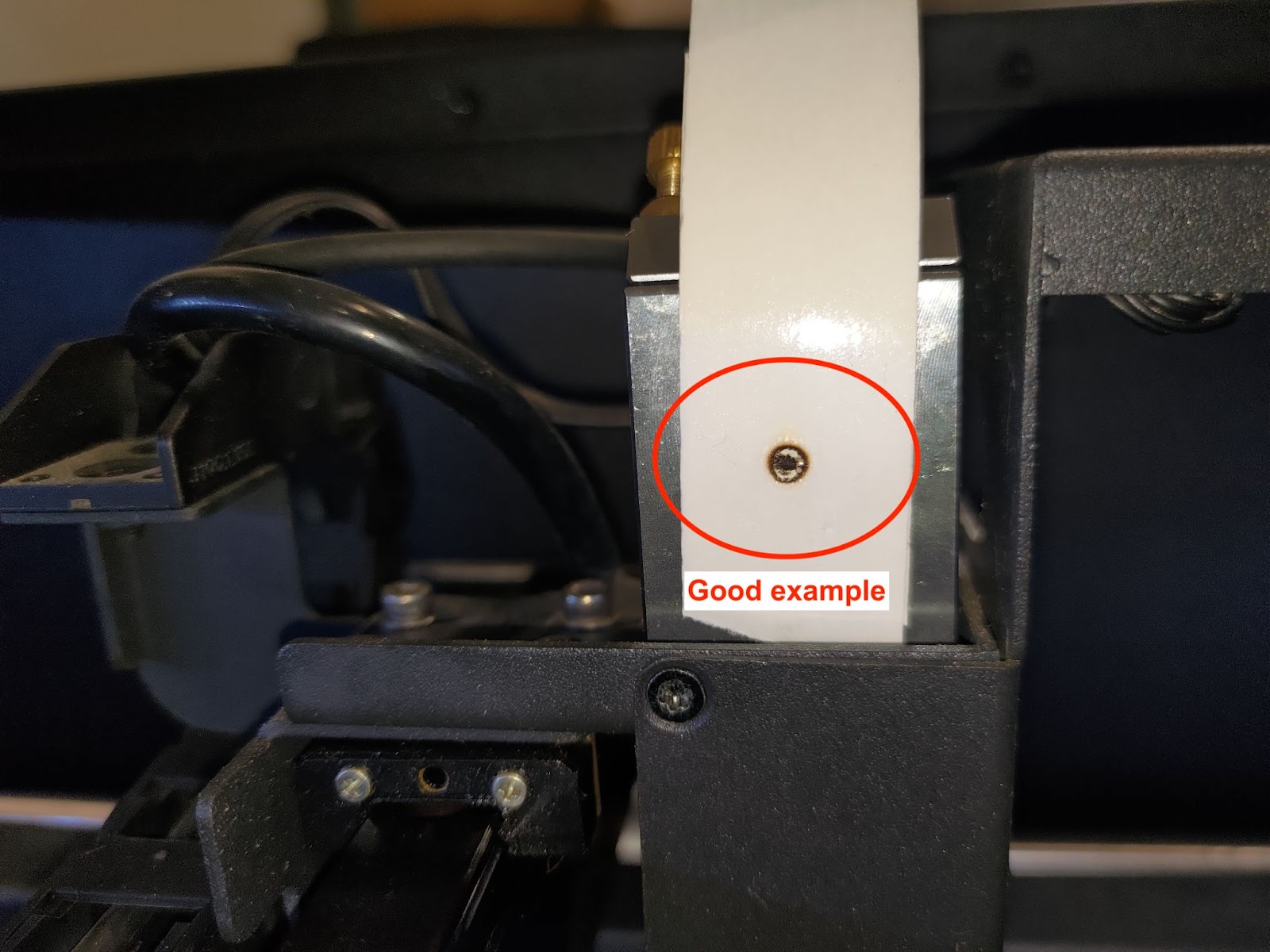

Se seus pontos se sobrepõem perfeitamente, como na foto abaixo, isso indica que o caminho está alinhado corretamente.
Você pode ir para a Etapa 8-5.

Se eles não se sobrepuserem, isso indica que do 2º espelho ao 3º espelho, o caminho óptico está desalinhado e o 2º espelho precisa ser ajustado.
Consulte o link para realinhar o caminho óptico. [4-8 Alinhamento do caminho óptico]

Bom exemplo:

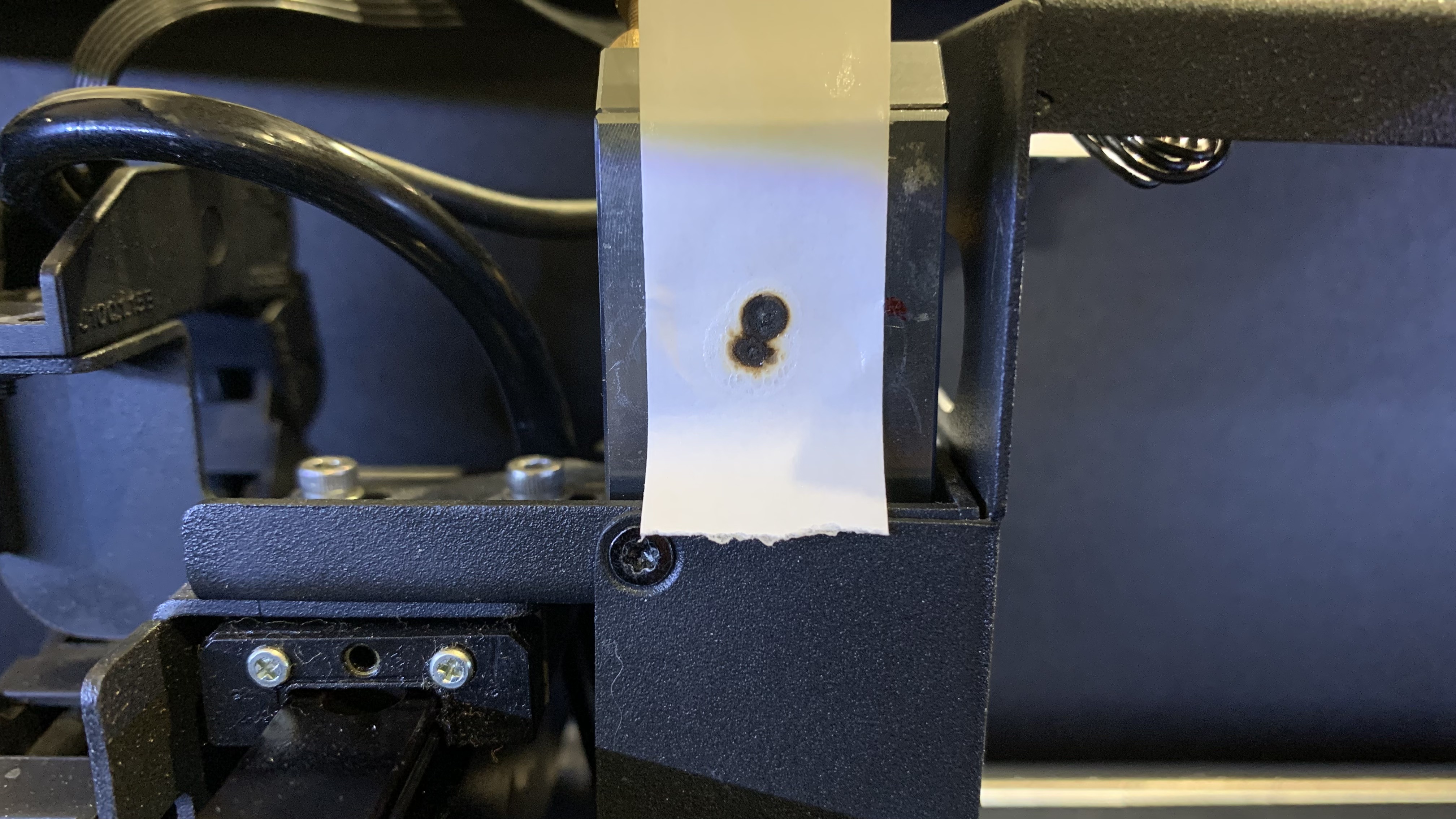

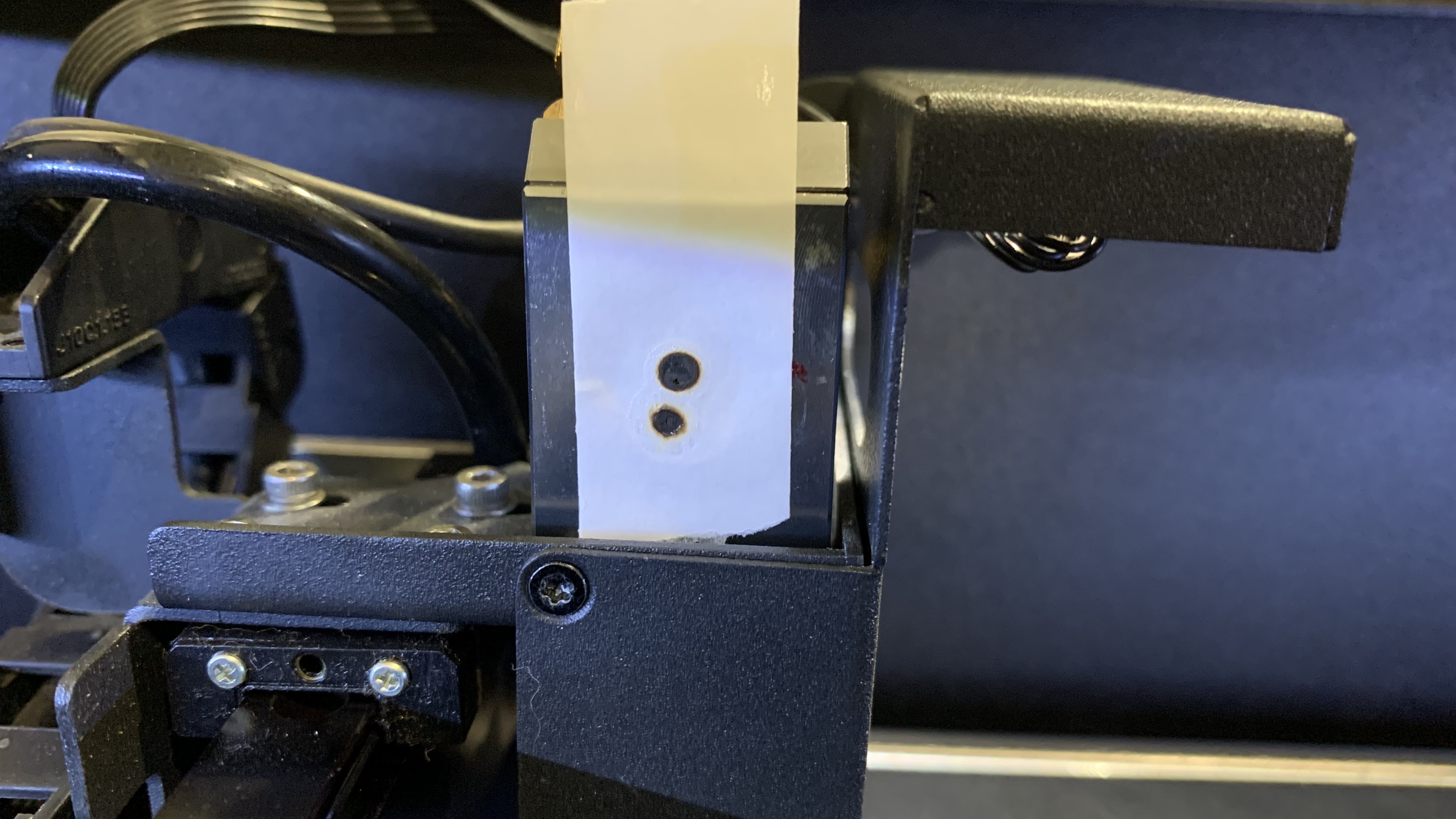

Exemplos ruins:

Passo 8-4 - Colete a Fita Adesiva do 3º Espelho
Remova a fita do 3º espelho e coloque-o no papel.
Anote a posição e o número de pulsos como na foto abaixo.

Passo 9 - Verifique o Caminho Do 3º Espelho até a Ponta do Bico
Haverá dois locais para verificar.

O primeiro é o centro da mesa - Visão geral da etapa:

O outro é o canto inferior direito da mesa - Visão geral da etapa:

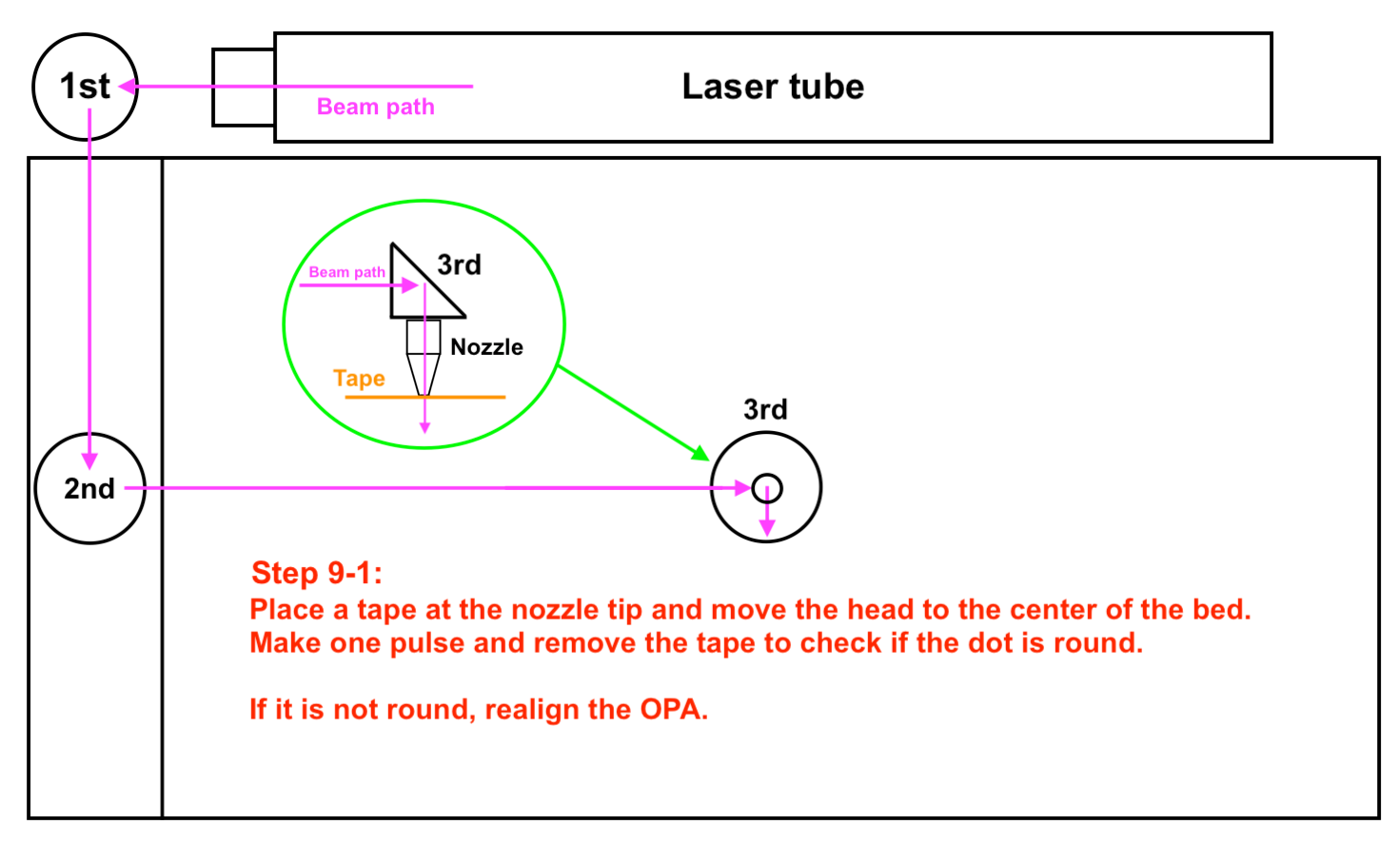

Passo 9-1 - Verifique o Caminho do Eixo Z no Centro da Mesa

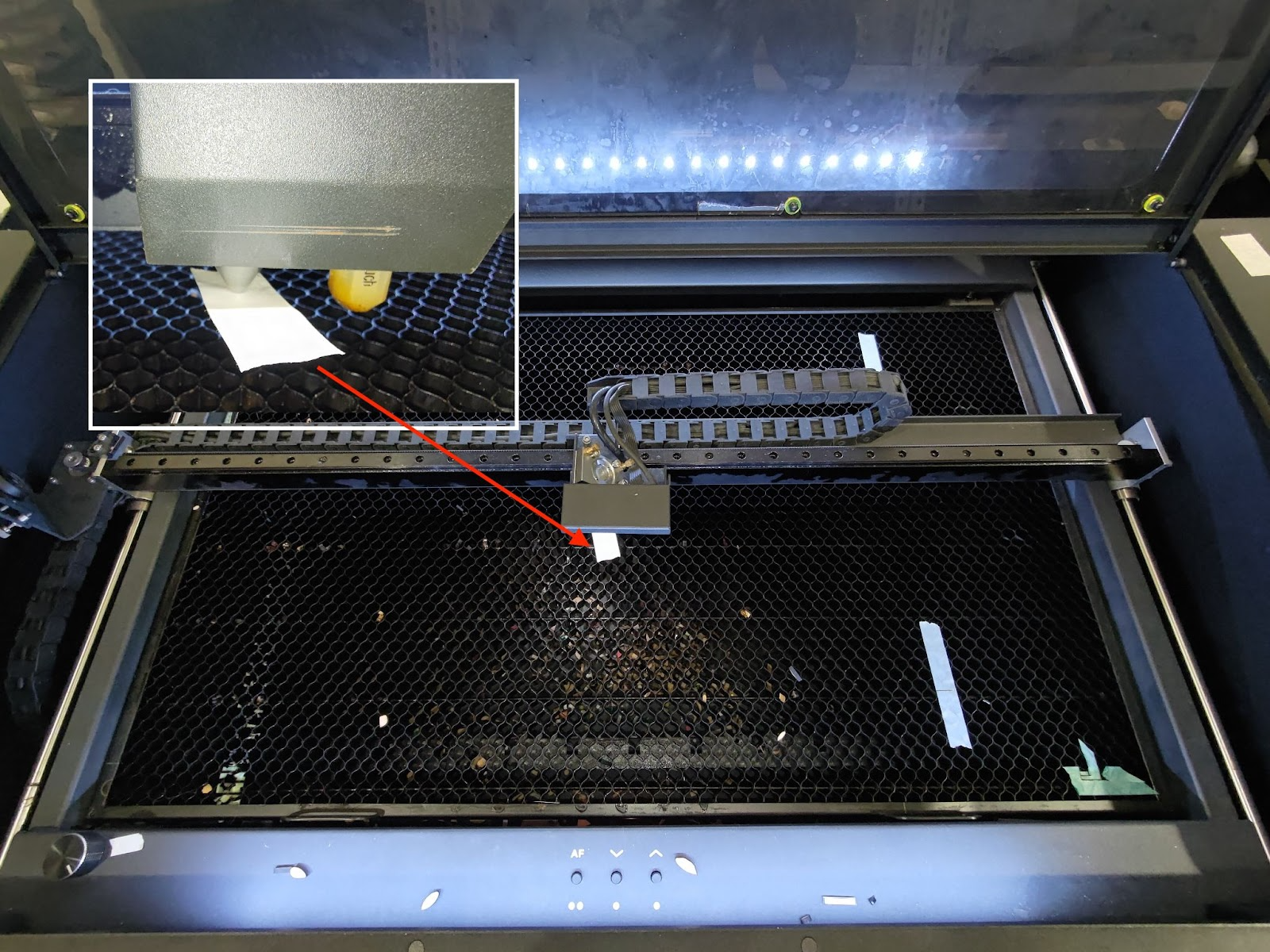

Coloque uma fita de uma camada na ponta do bico e mova a cabeça do laser para o centro da mesa, então faça um pulso.

Remova a fita e verifique se o ponto está redondo.

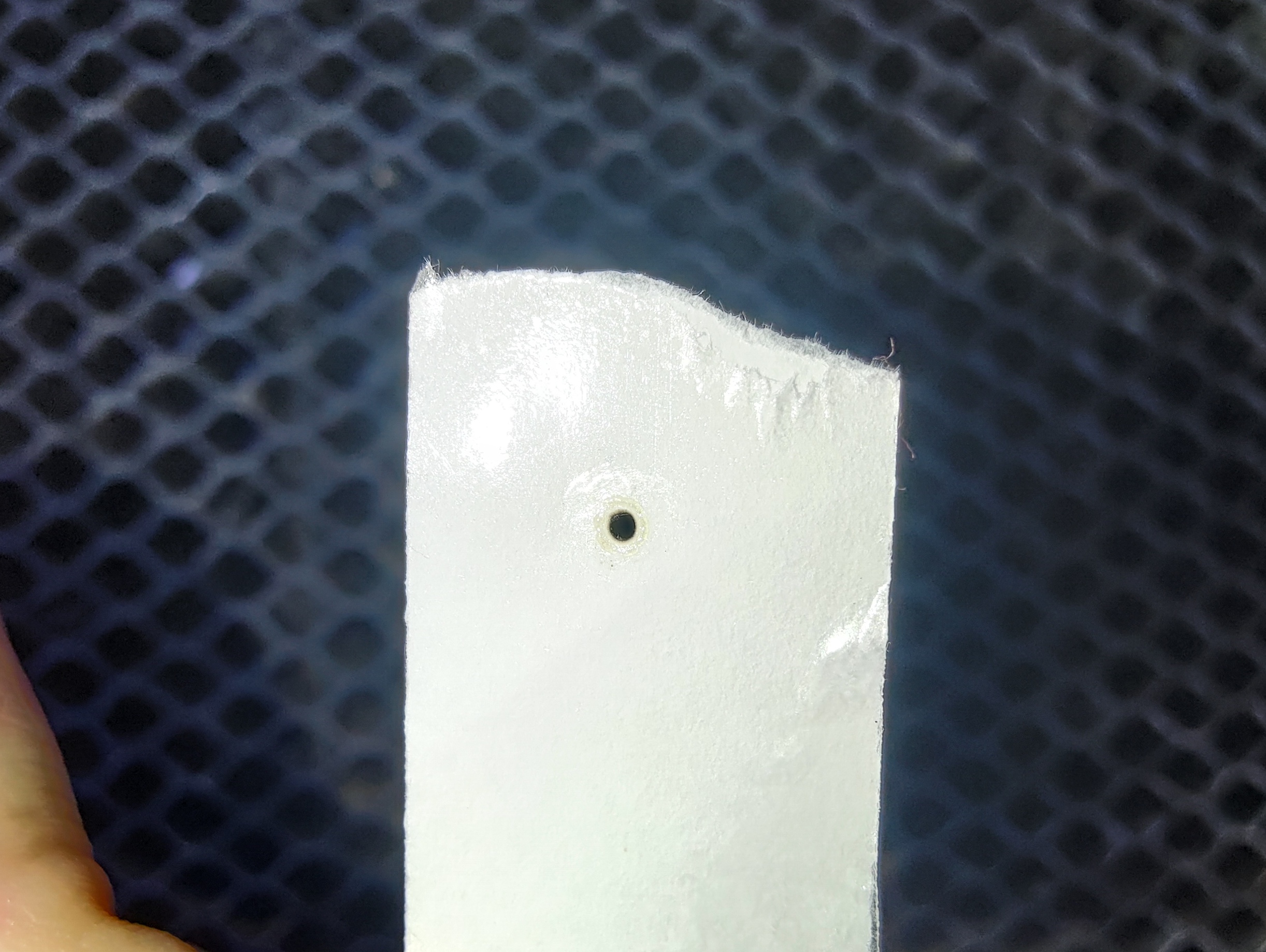

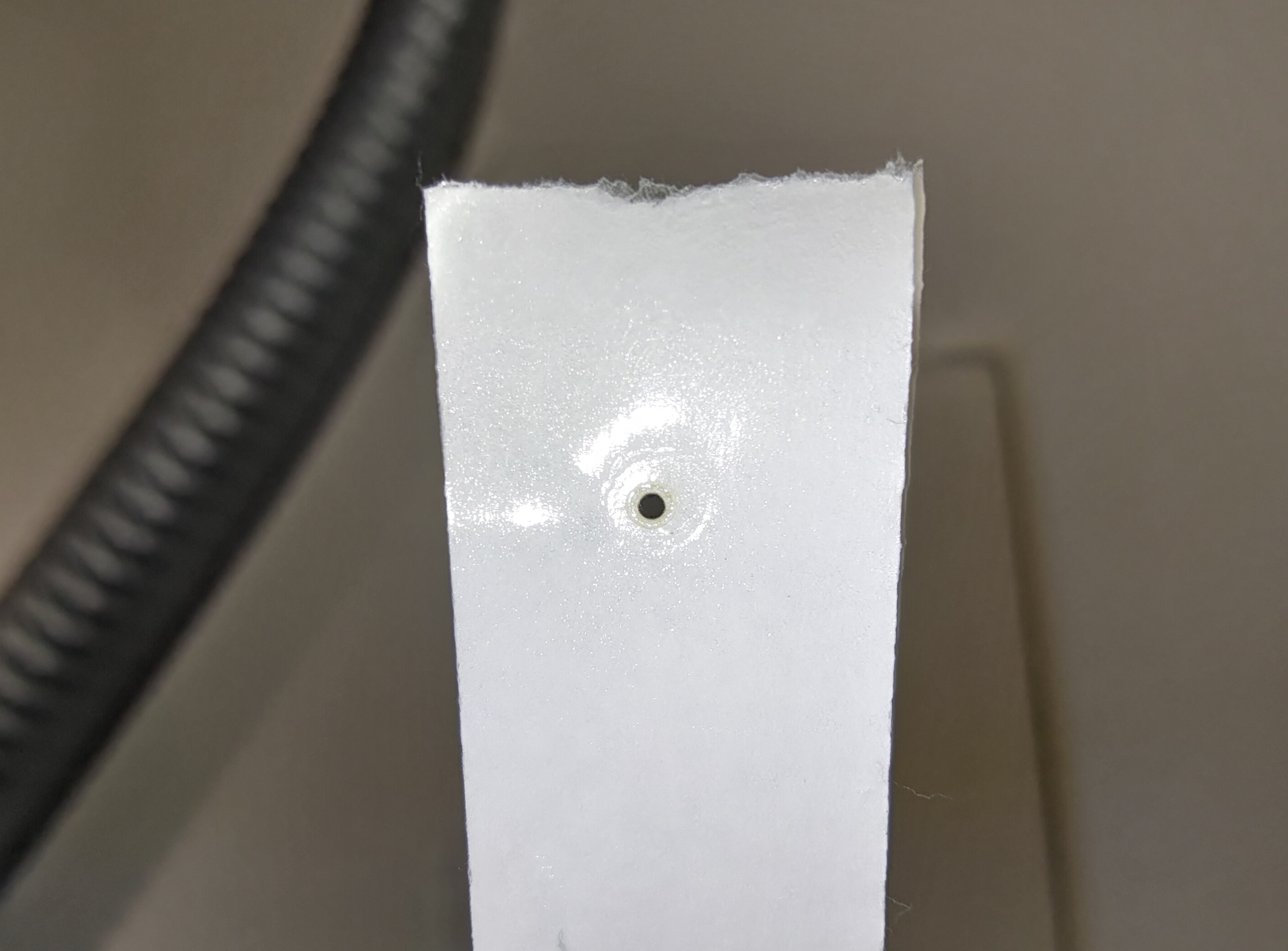

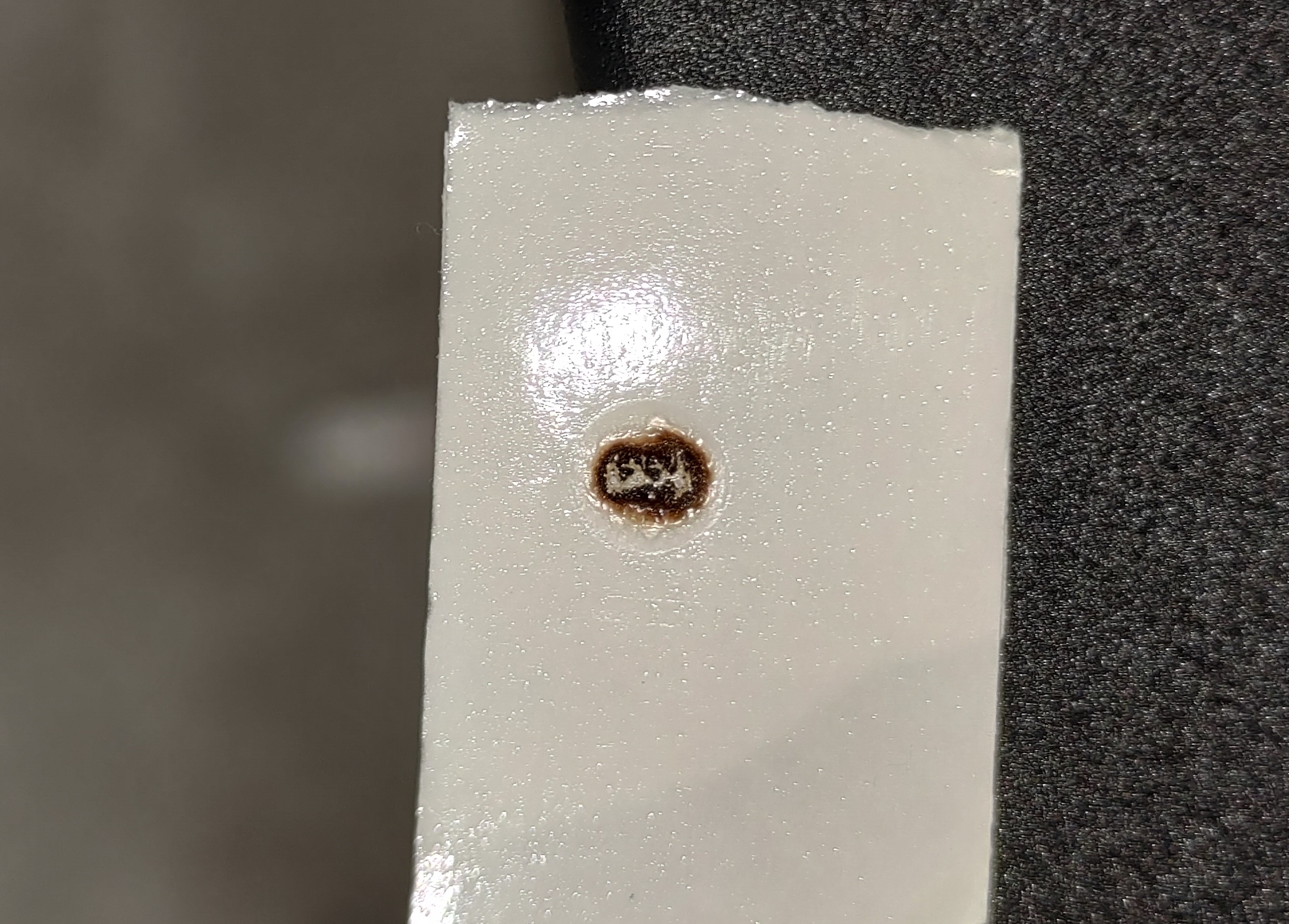

Bom exemplo:

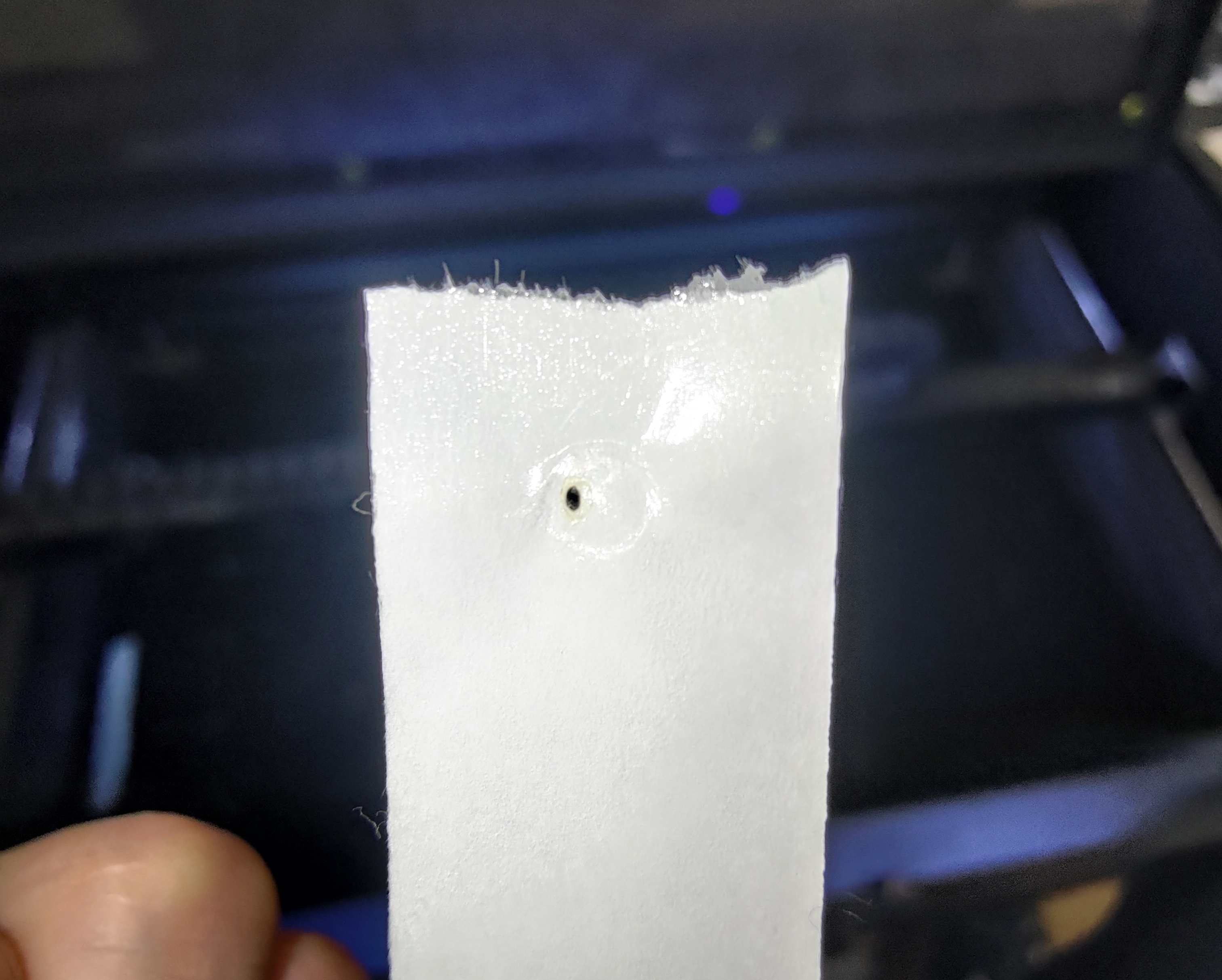

Exemplos ruins:

Se o seu ponto não estiver redondo, consulte o link para realinhar o caminho óptico do 3º espelho até a mesa (eixo Z), que não está suficientemente vertical.

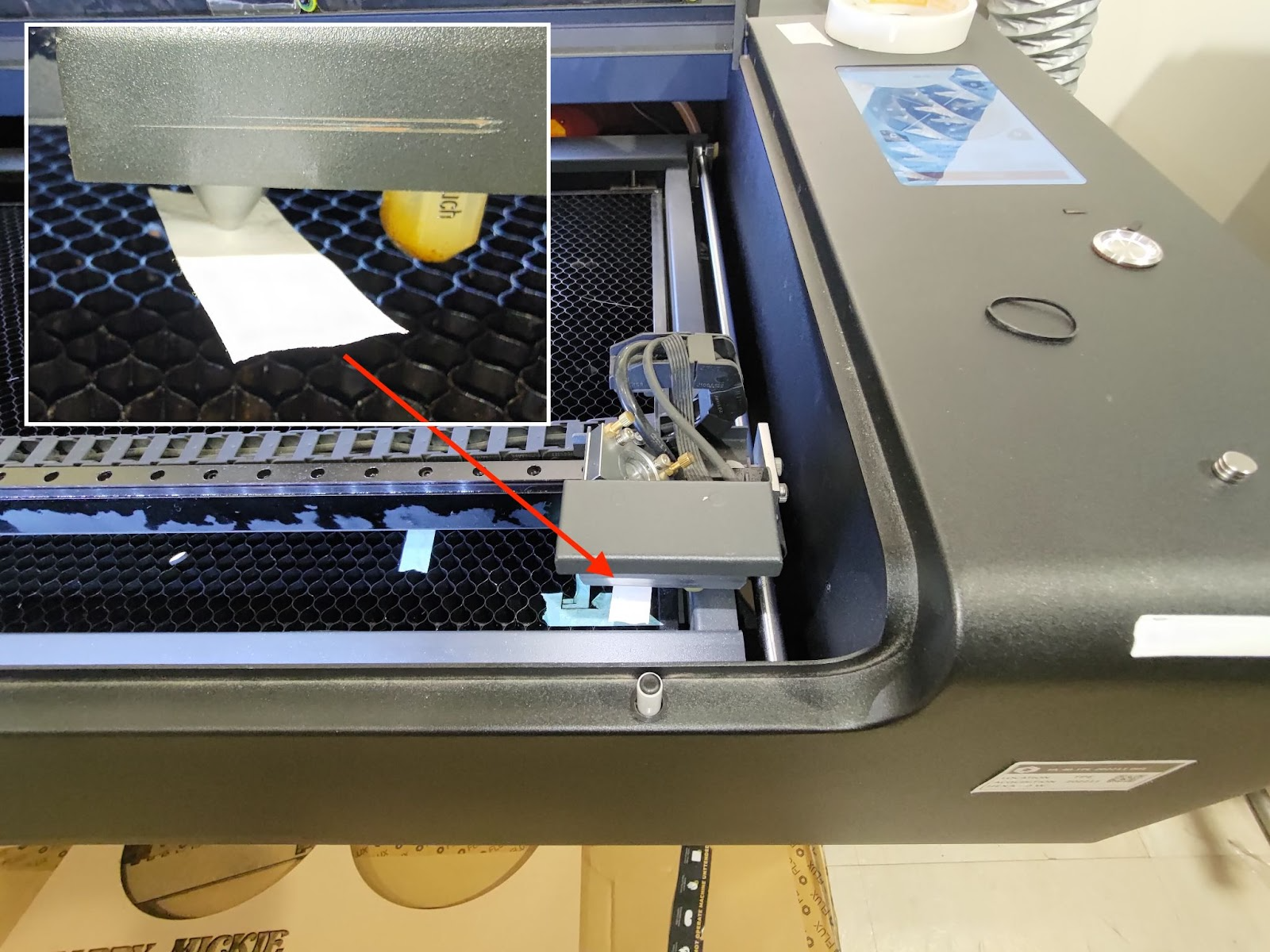

Se você não encontrar nenhum ponto na fita, consulte as instruções para ajuste avançado.

Passo 9-2 - Colete a Fita da Ponta do Bocal Central

Coloque a fita no papel.
Anote a posição e o número de pulsos como na foto abaixo.

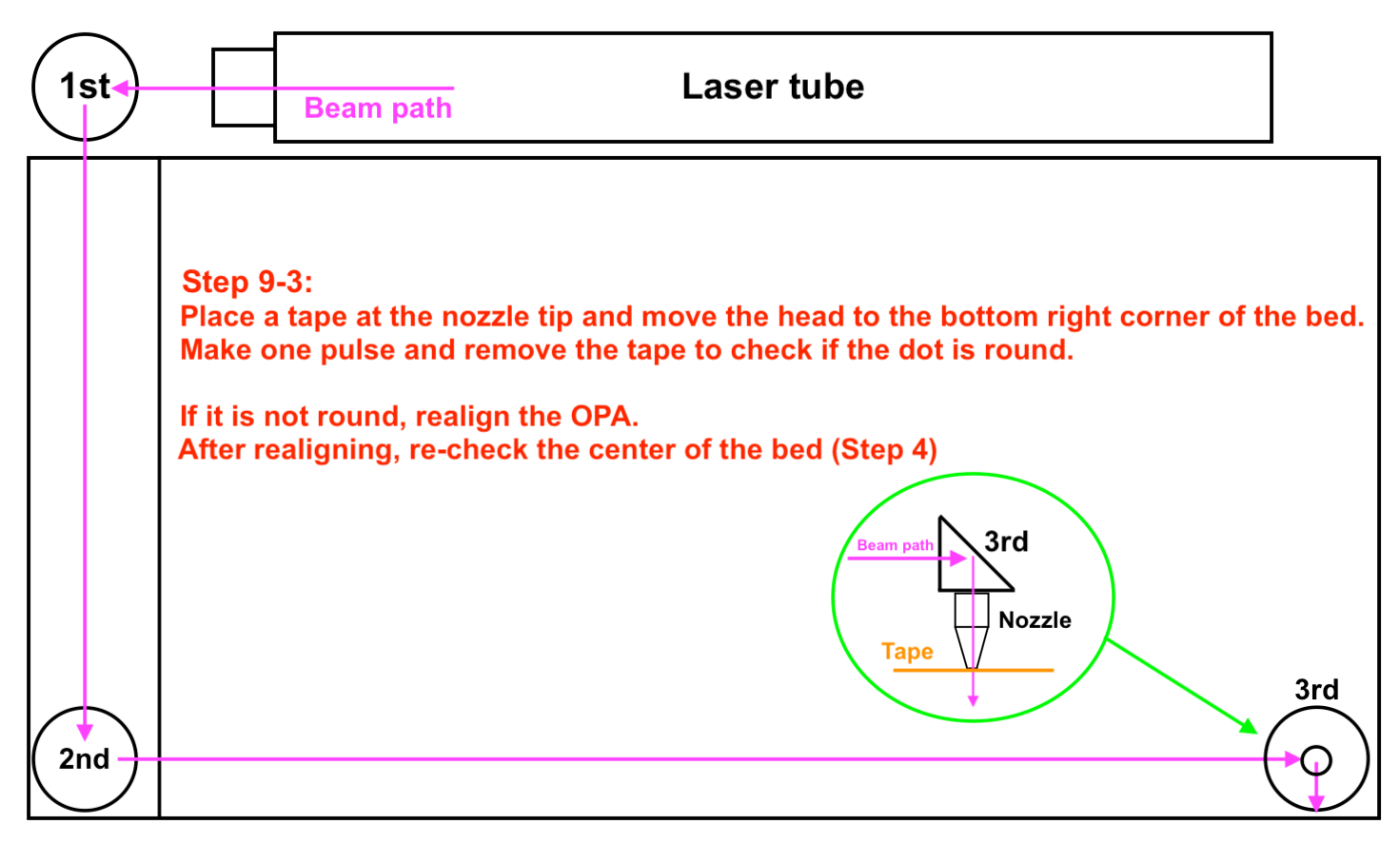

Passo 9-3 - Verifique o Caminho do Eixo Z no Canto Inferior Direito da Mesa
Coloque uma camada de fita na ponta do bocal, mova a cabeça do laser para o canto inferior direito da mesa e faça um pulso.

Remova a fita e verifique se o ponto está redondo.
(O ponto do canto é normal ser menor que o ponto central. Por favor, consulte os exemplos abaixo.)

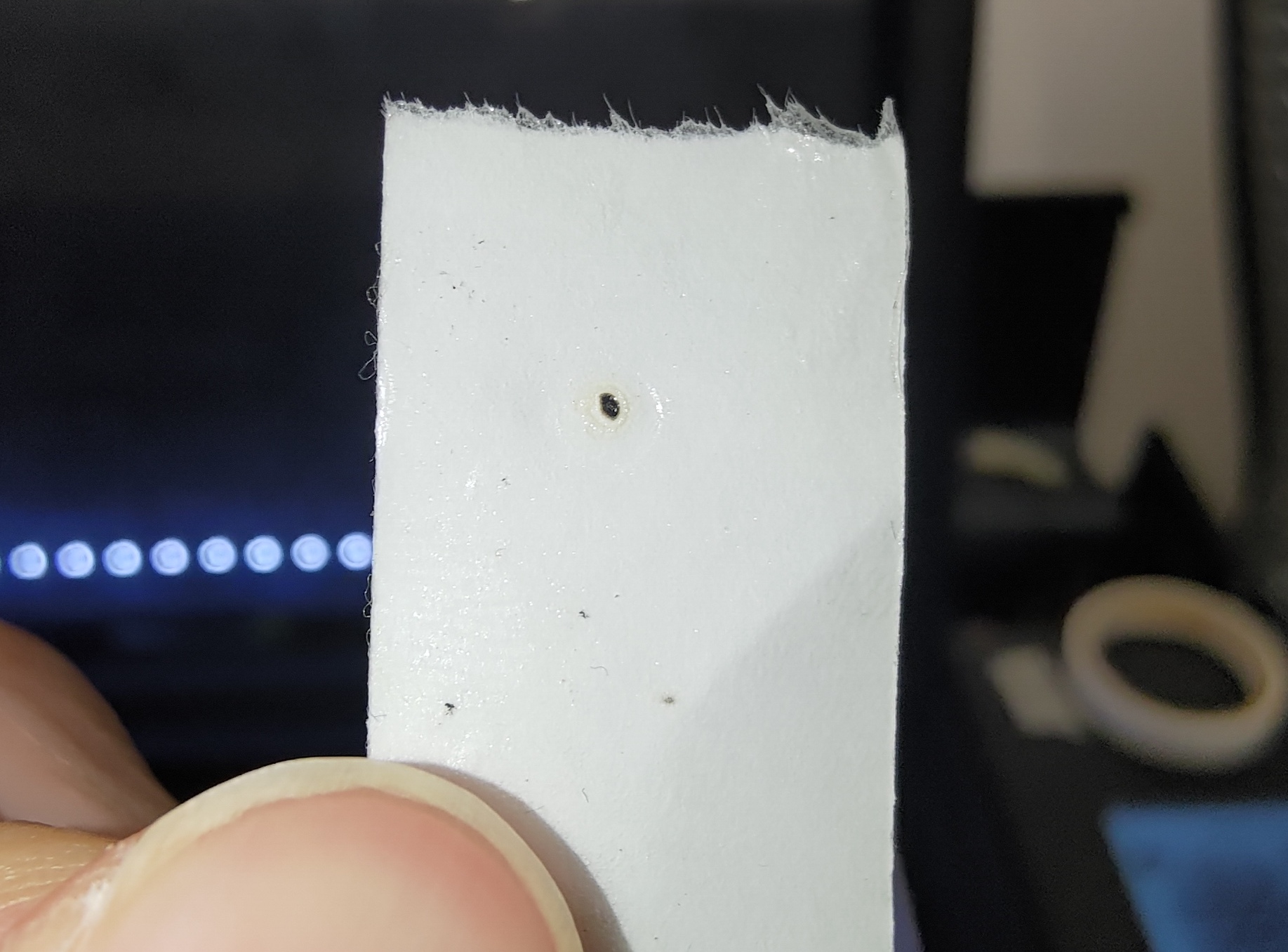

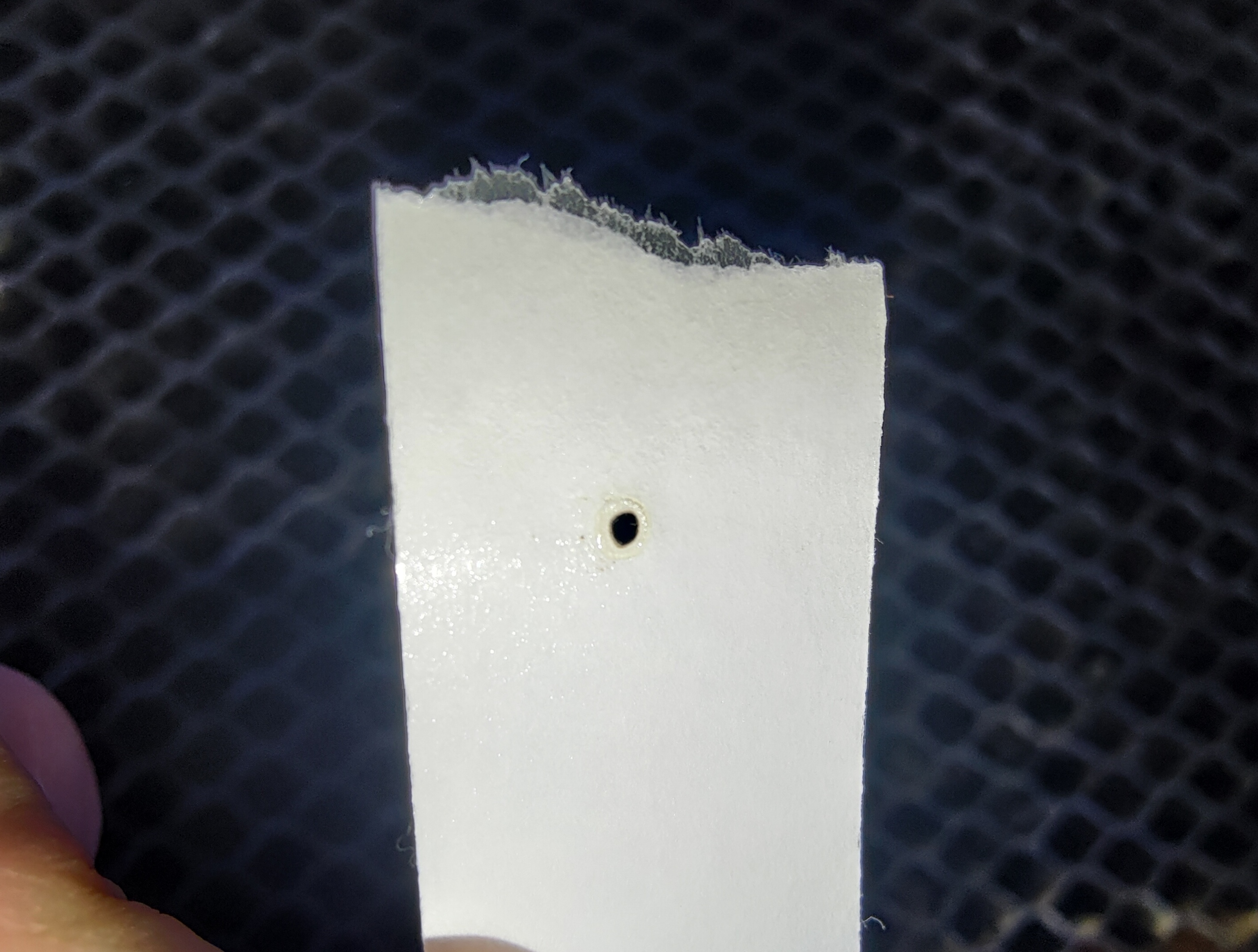

Bom exemplo:

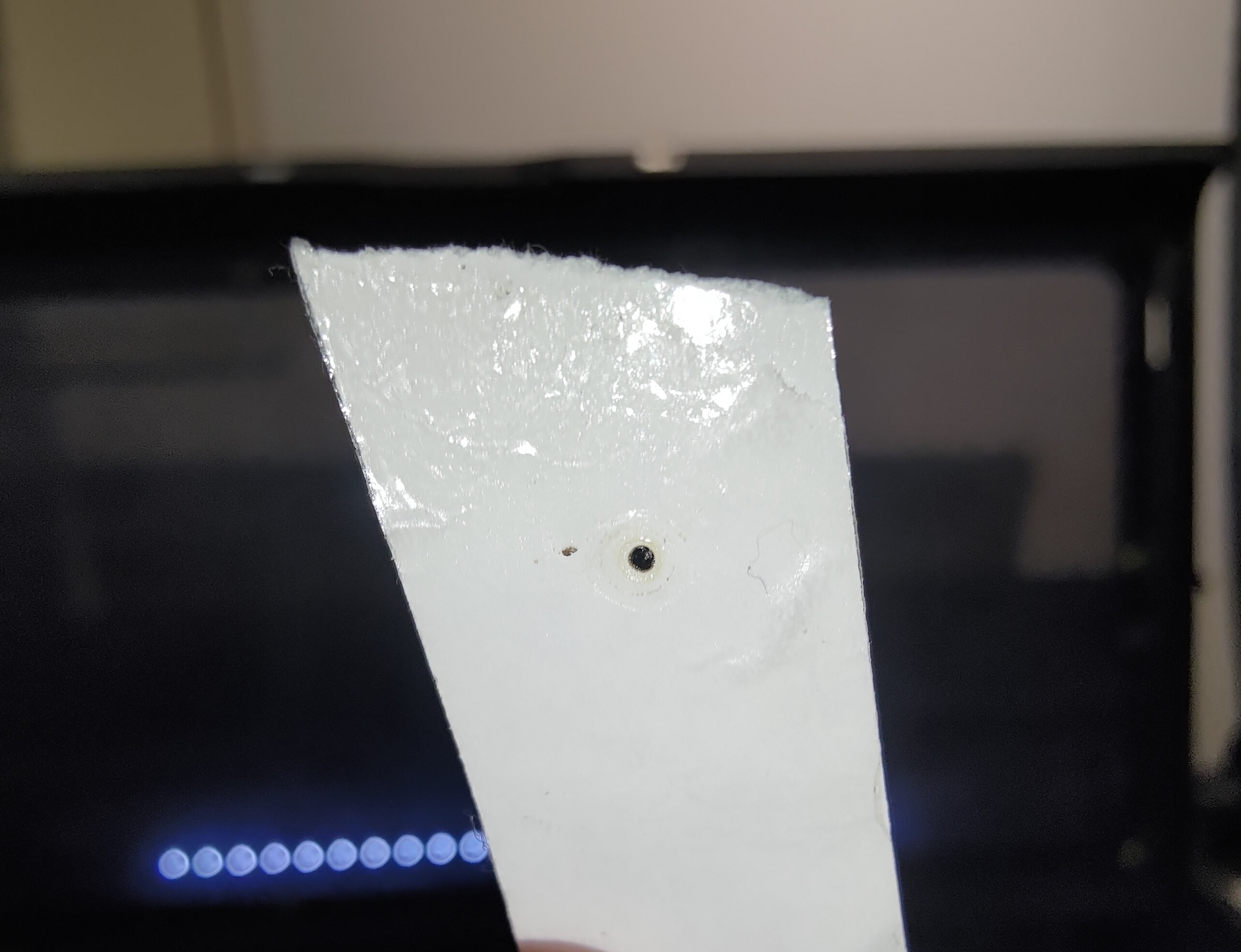

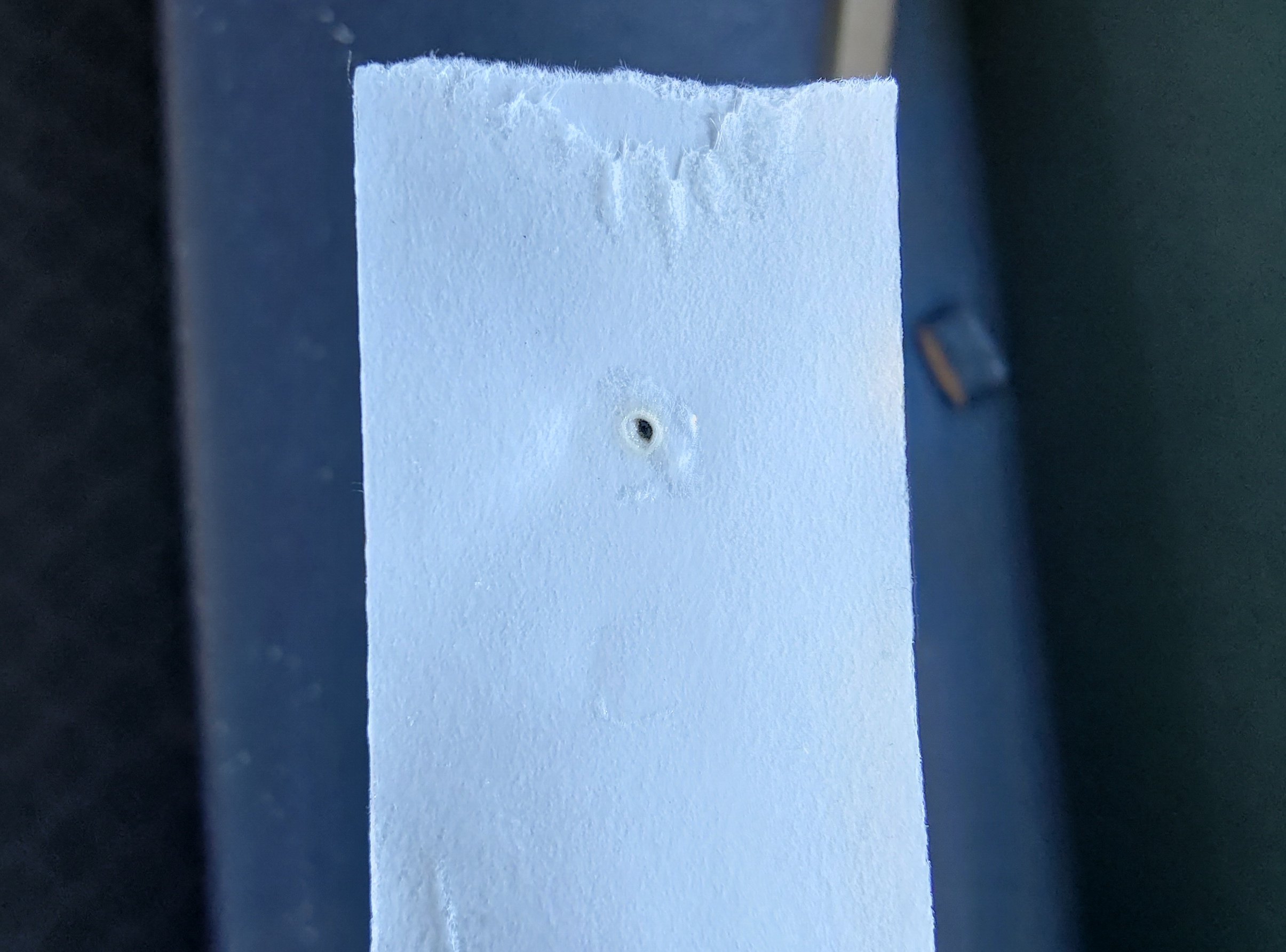

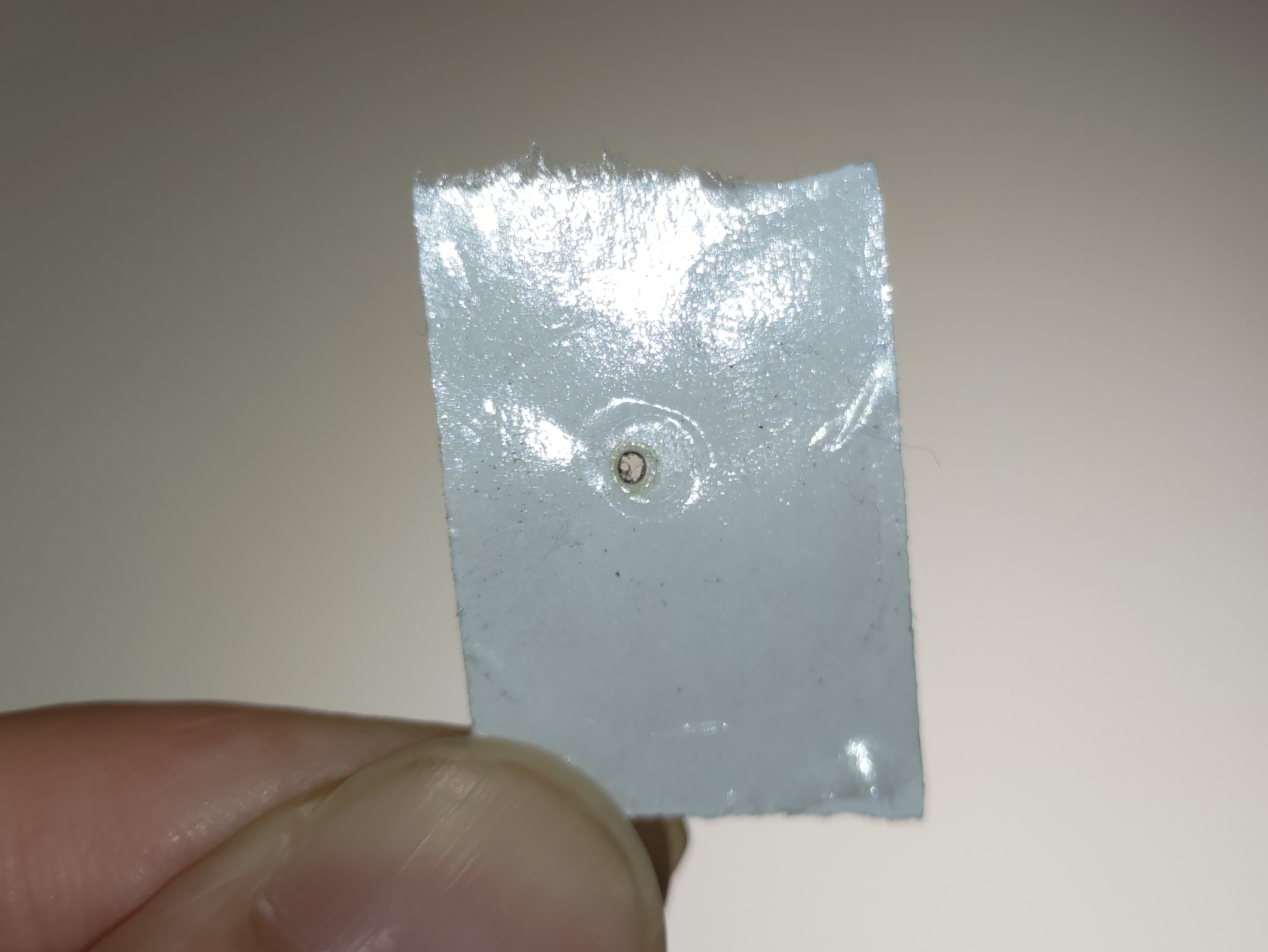

Exemplos aceitáveis:

Exemplos ruins:

- Se o seu ponto não for redondo, consulte o link abaixo para realinhar o caminho óptico do 3º espelho até a mesa (eixo Z), que não está suficientemente vertical.
[4-8 Alinhamento do caminho óptico]

Passo 9-4 - Colete a Fita da Ponta do Bocal Inferior Direito
Coloque a fita no papel.
Anote a posição e o número de pulsos como na foto abaixo.

Passo 10 - Relatório (Opcional)

A fita coletada pode ser compartilhada com seu revendedor local se você estiver tendo um problema com sua máquina.
O caminho óptico é uma chave que afetará o resultado da gravação e corte.

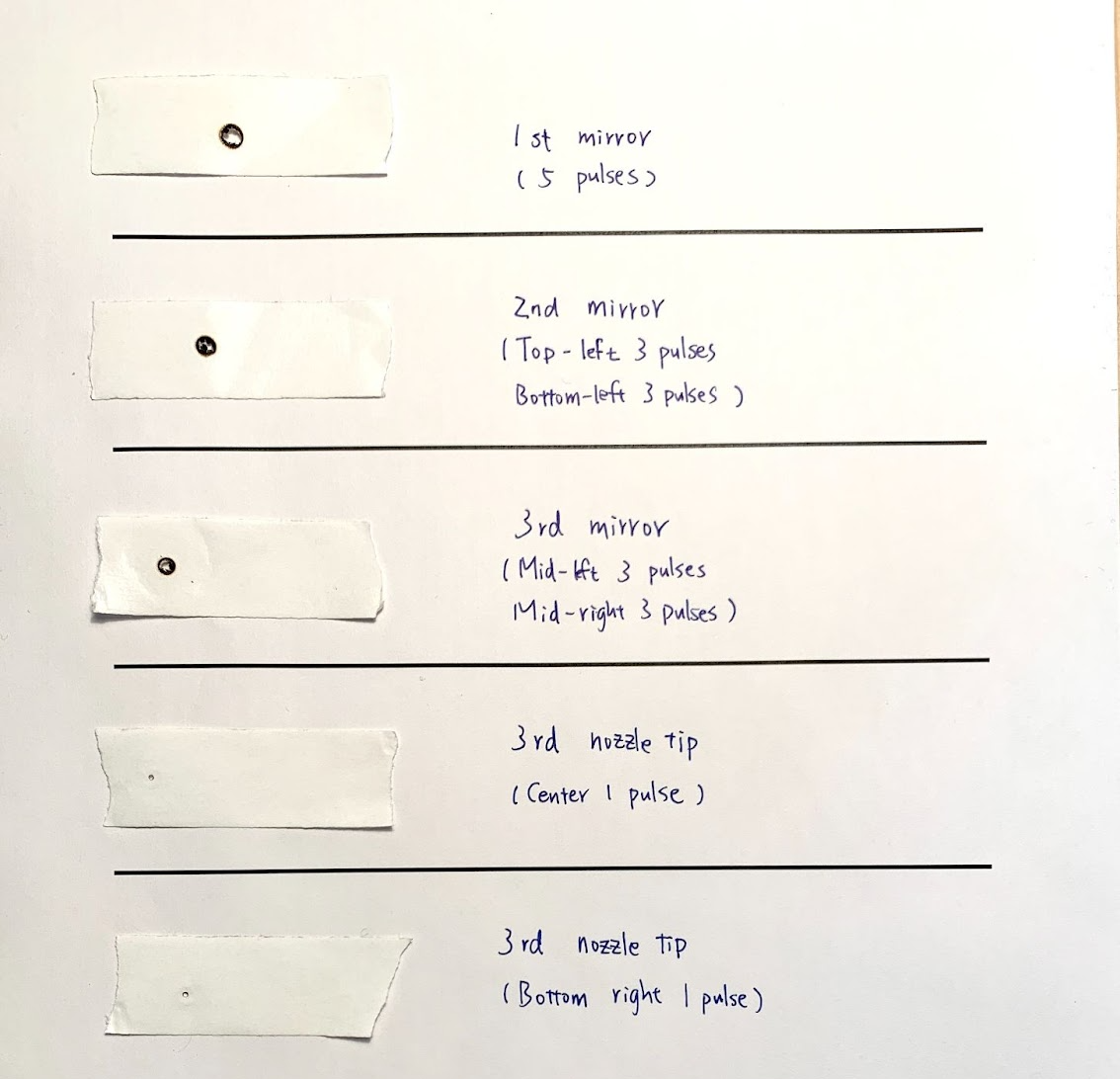

Por favor, tire uma foto das fitas coletadas e uma foto clara das fitas da ponta do bico, como nos exemplos abaixo:

Foto #1:

Foto #2:

#END
