4-10 Substituição do Tubo do Laser

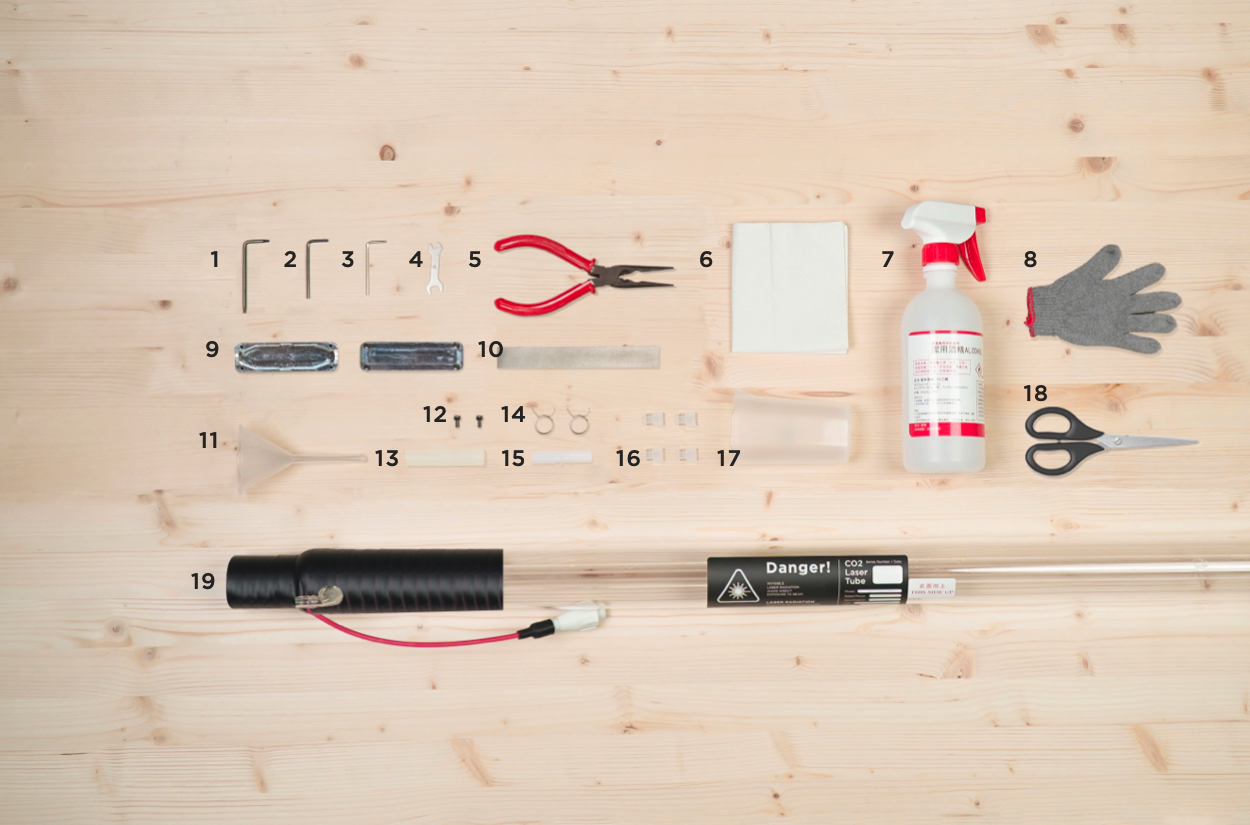

Etapas de Substituição

0. Desconecte a energia e abra o chassi

1. Desconecte o cabo de alimentação primeiro e, em seguida, substitua o tubo do laser.
2. Use a chave de fenda Torx para remover os 2 parafusos em ambos os lados da tampa traseira e levante a tampa.
3. Você pode remover a poeira do chassi traseiro primeiro e, em seguida, substituir o tubo do laser. Use um aspirador de pó ou uma pistola de ar comprimido para remover a poeira do chassi traseiro e, em seguida, use uma toalha de papel ou um pano com álcool para limpar a área suja e espere o chassi secar antes de prosseguir com a próxima operação.

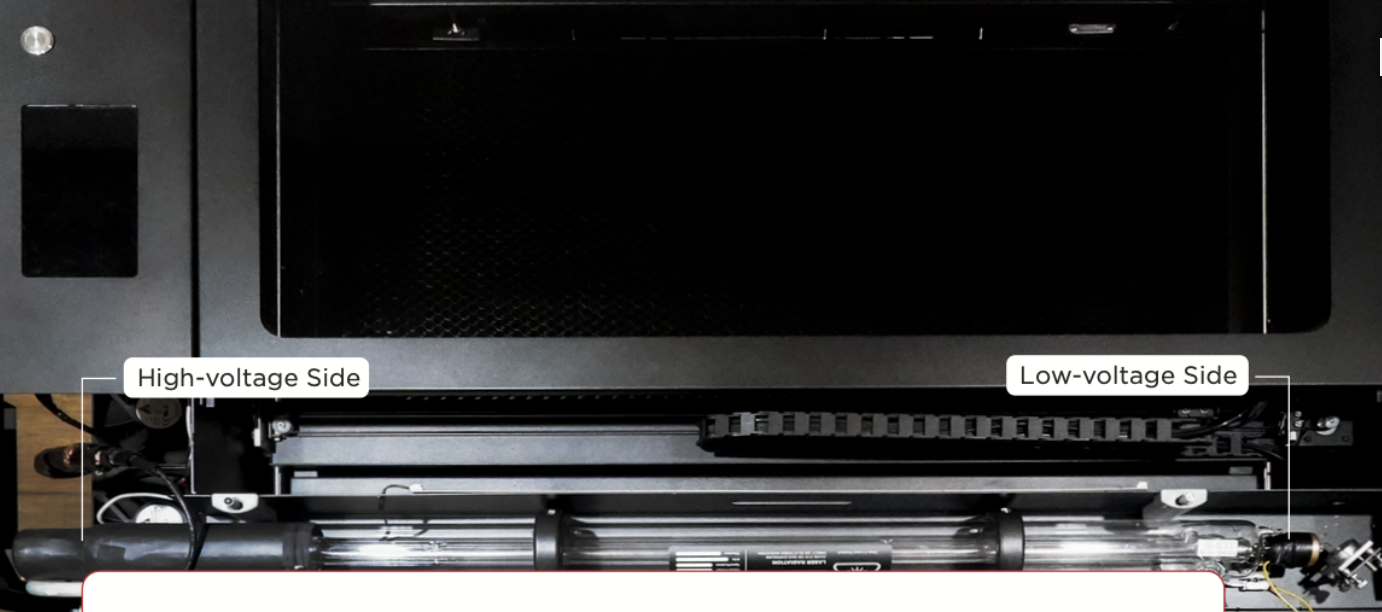

4. O tubo do laser tem duas extremidades. O lado de alta tensão ("High-voltage") fica próximo à tela e o lado de baixa tensão ("Low-voltage") fica próximo ao espelho refletor.
5. Coloque um pano ou toalha de papel em ambos os lados da alta e baixa tensão para evitar danos à máquina devido a infiltração de água.

1. Desconecte os fios do tubo do laser：

a. Corte e solte

Se esta não for a primeira vez que você substitui um tubo, pule esta etapa e remova o alumínio diretamente com uma chave Allen de 2,5mm.

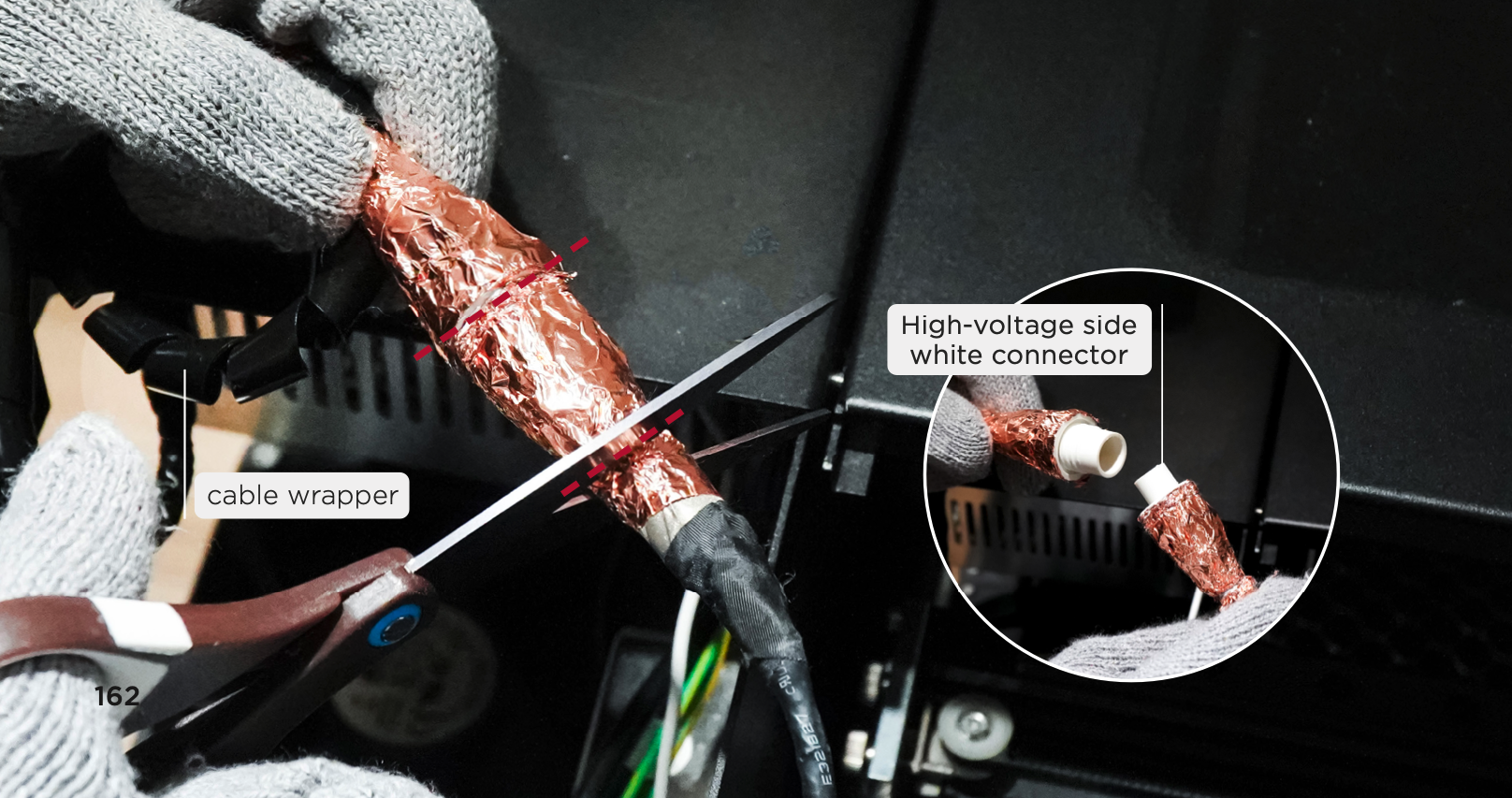

1. Use as luvas fornecidas
2. Remova o invólucro do cabo
3. Corte a parte de cobre com uma tesoura
4. Solte o conector branco no lado de alta tensão

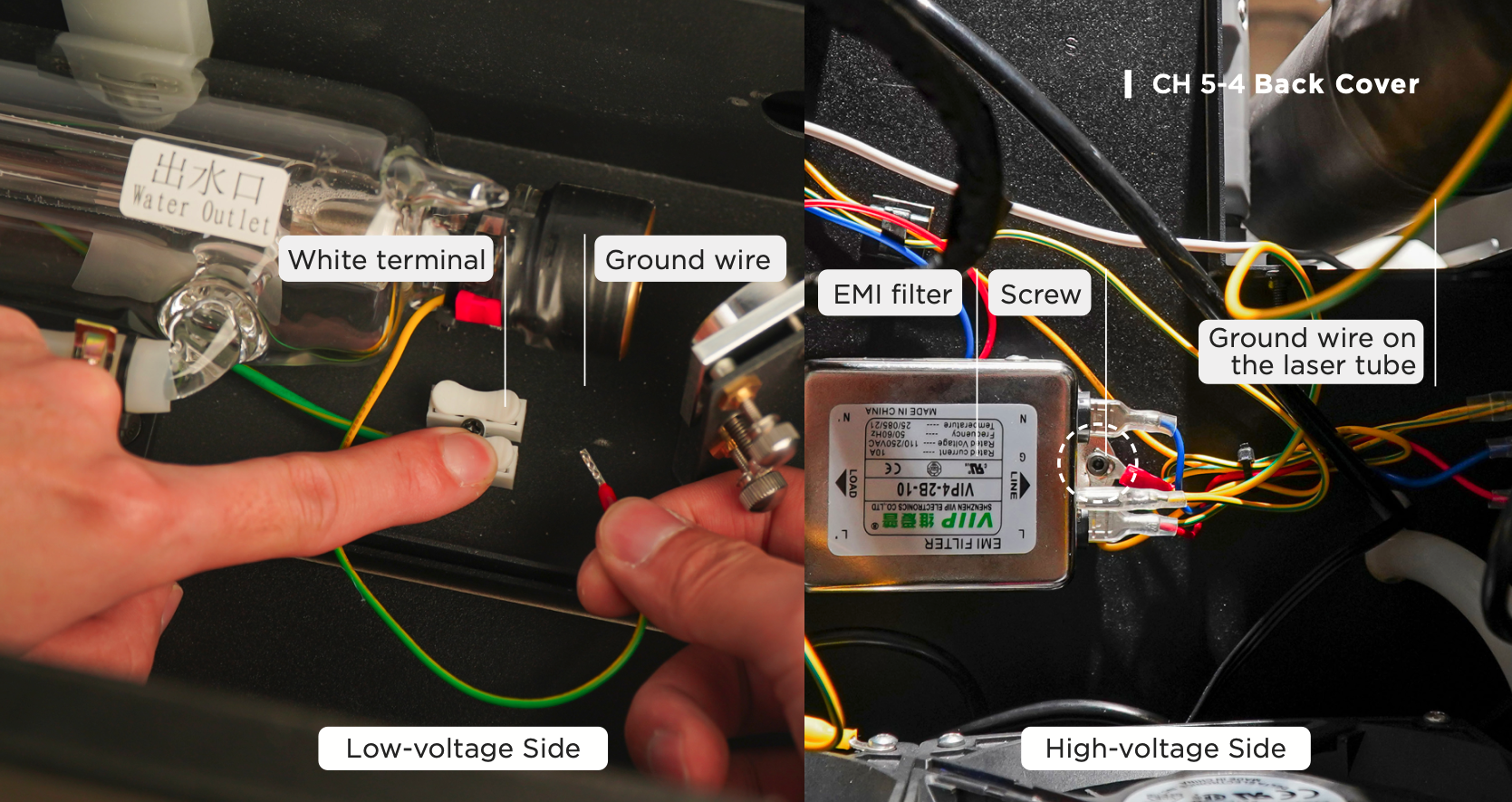

b. Desconecte os fios do tubo do laser

Pressione o terminal branco e puxe o fio terra

c. Remova o fio terra no lado de alta tensão

Use a chave Allen de 2,5mm para soltar os parafusos no filtro EMI. Em seguida, retire o fio terra conectado ao tubo do laser.

2. Solte os suportes do tubo do laser

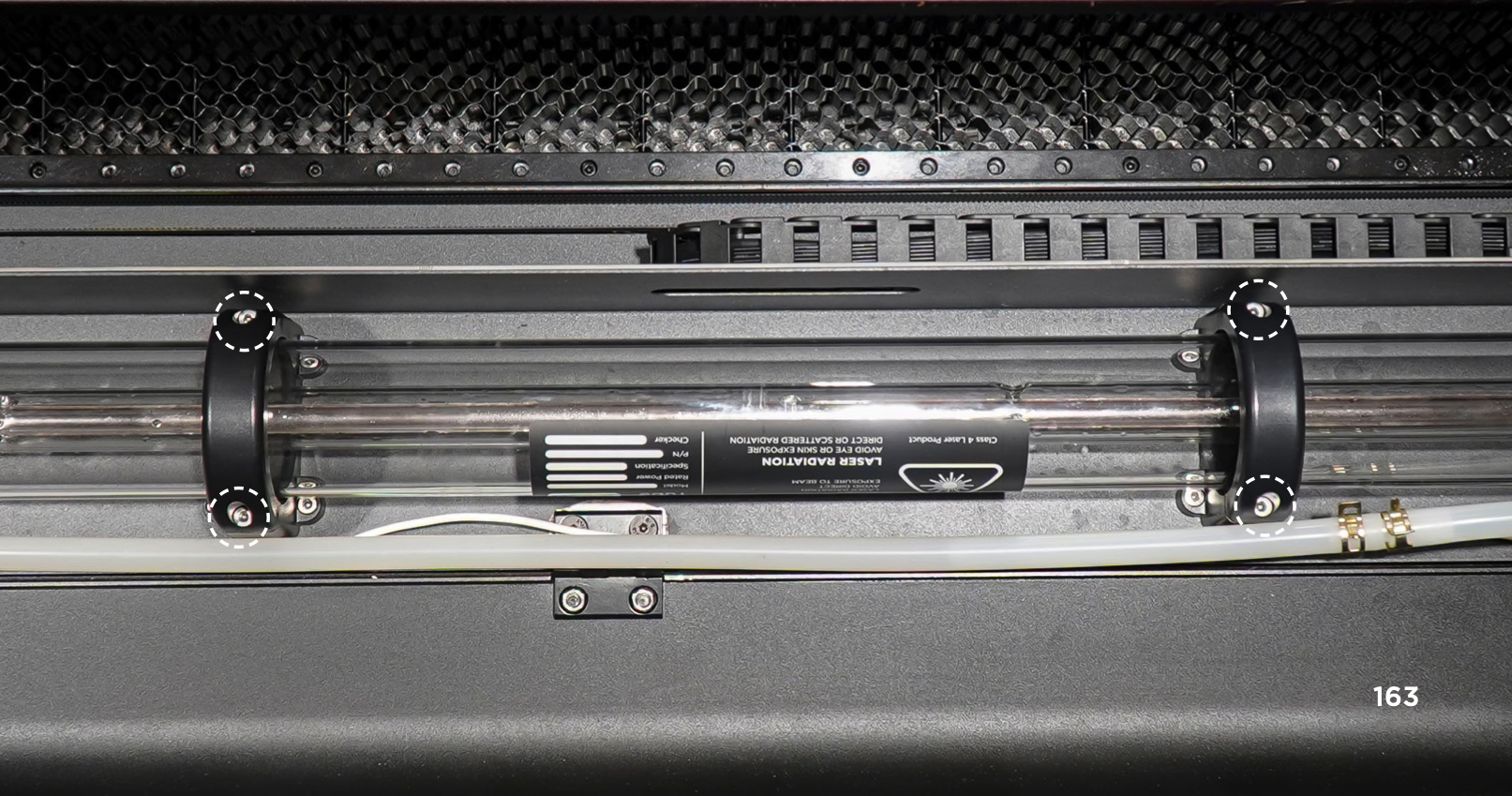

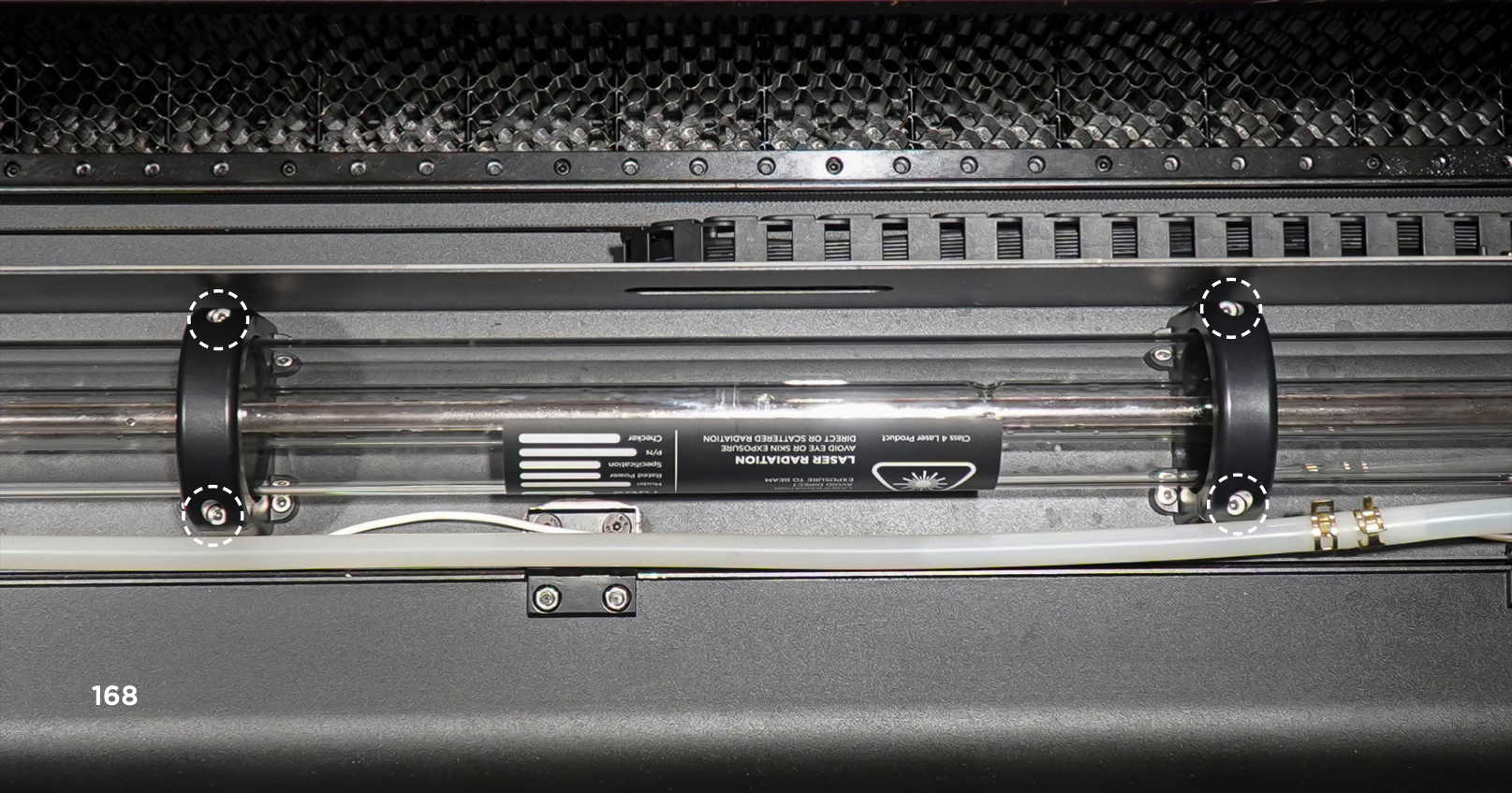

Use a chave Allen de 3mm para soltar um total de 4 parafusos nos suportes do tubo do laser.

3. Solte os tubos de água

a. Mova para o lado de baixa tensão.

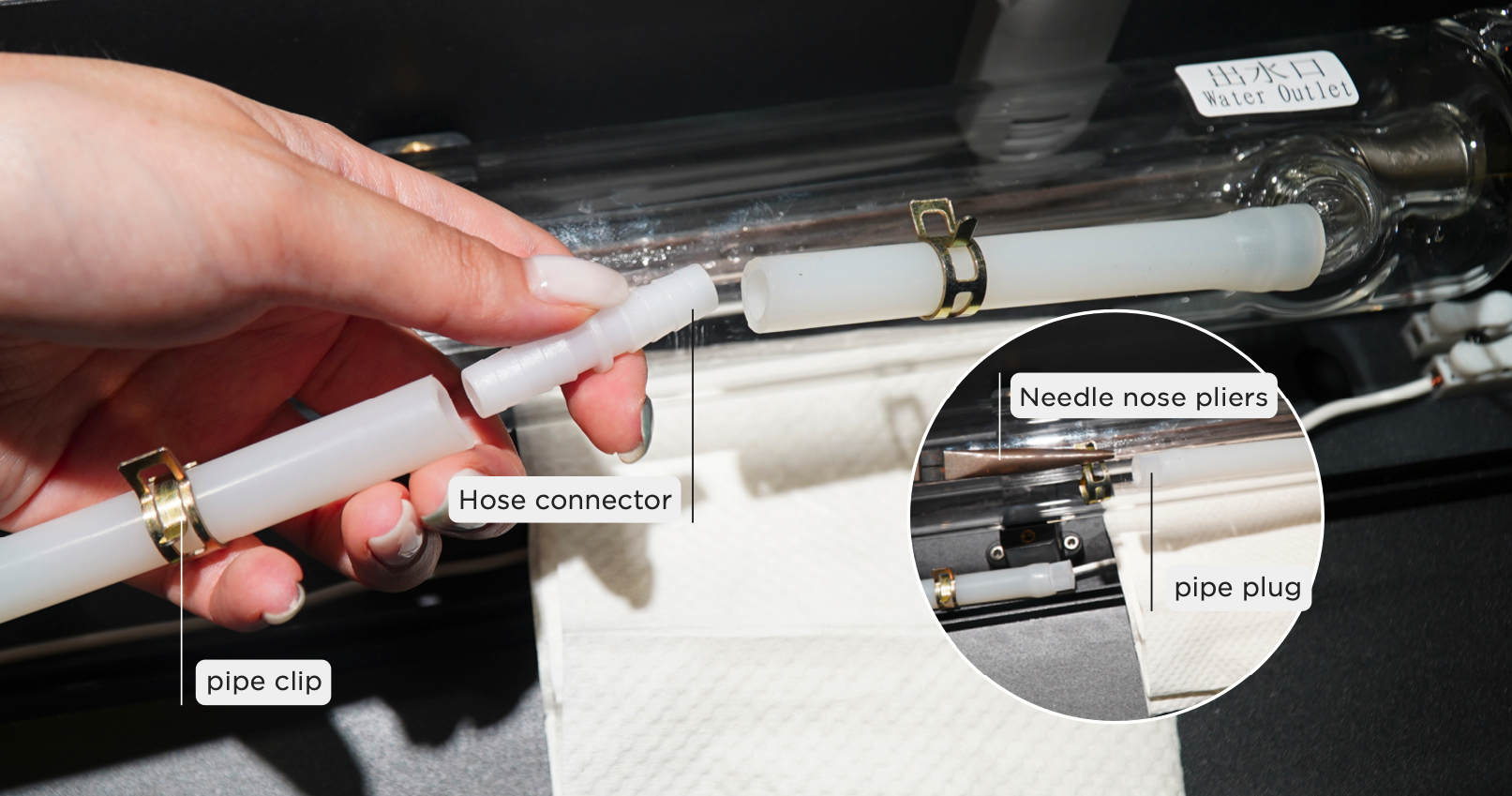

1. Empurre a braçadeira para fora com o alicate de bico
2. Remova o conector da mangueira e deixe-o de lado para uso posterior
3. Remova o clipe do tubo na mangueira curta e deixe-o de lado para uso posterior

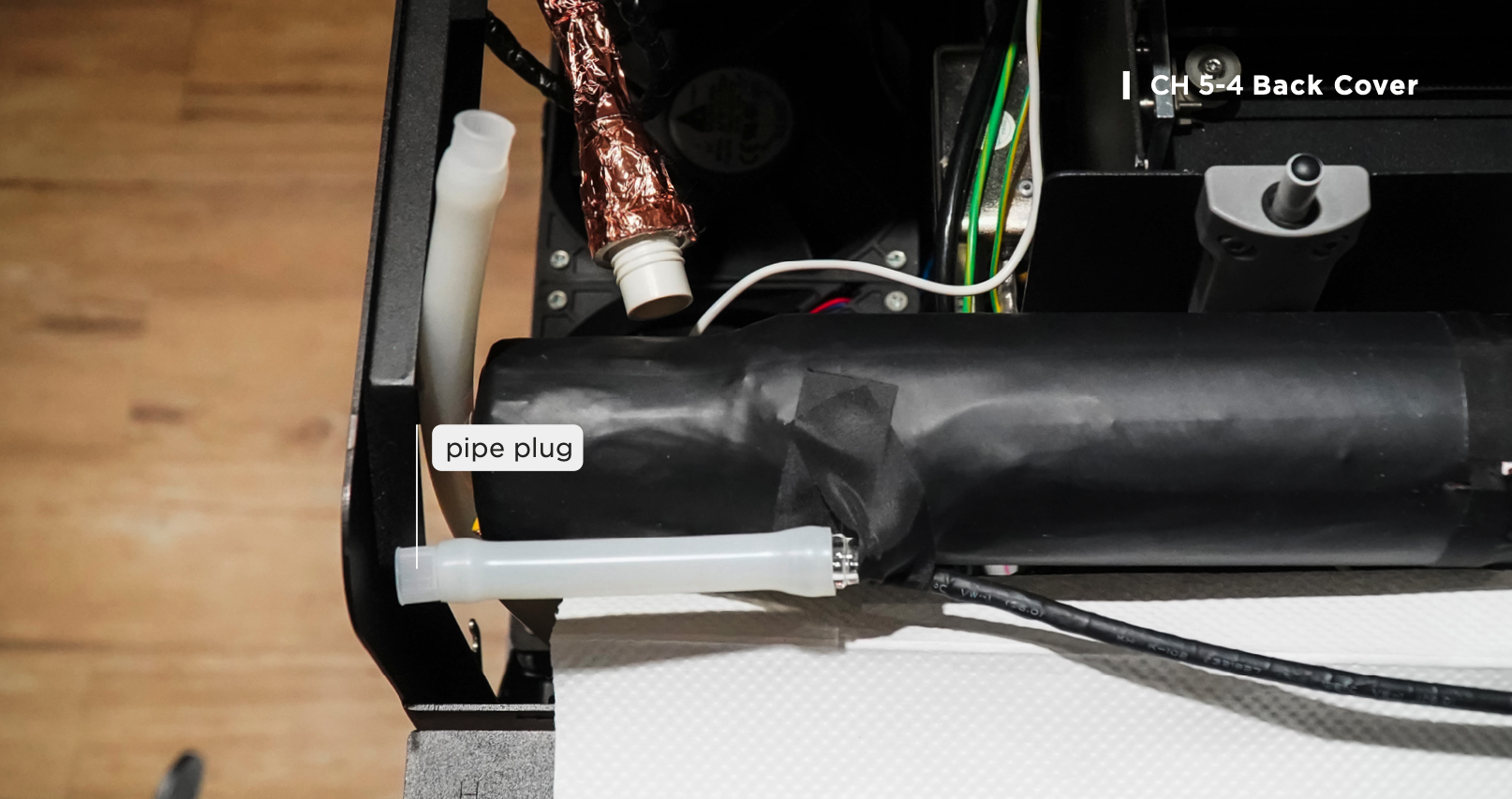

4. Certifique-se de que as duas aberturas do tubo de água estejam inseridas no plugue do tubo para evitar vazamento de água.

⚠️ Certifique-se de colocar uma toalha, pano ou papel toalha sob o lado de alta tensão e baixa tensão. Vazamento de água causará mau funcionamento da máquina.

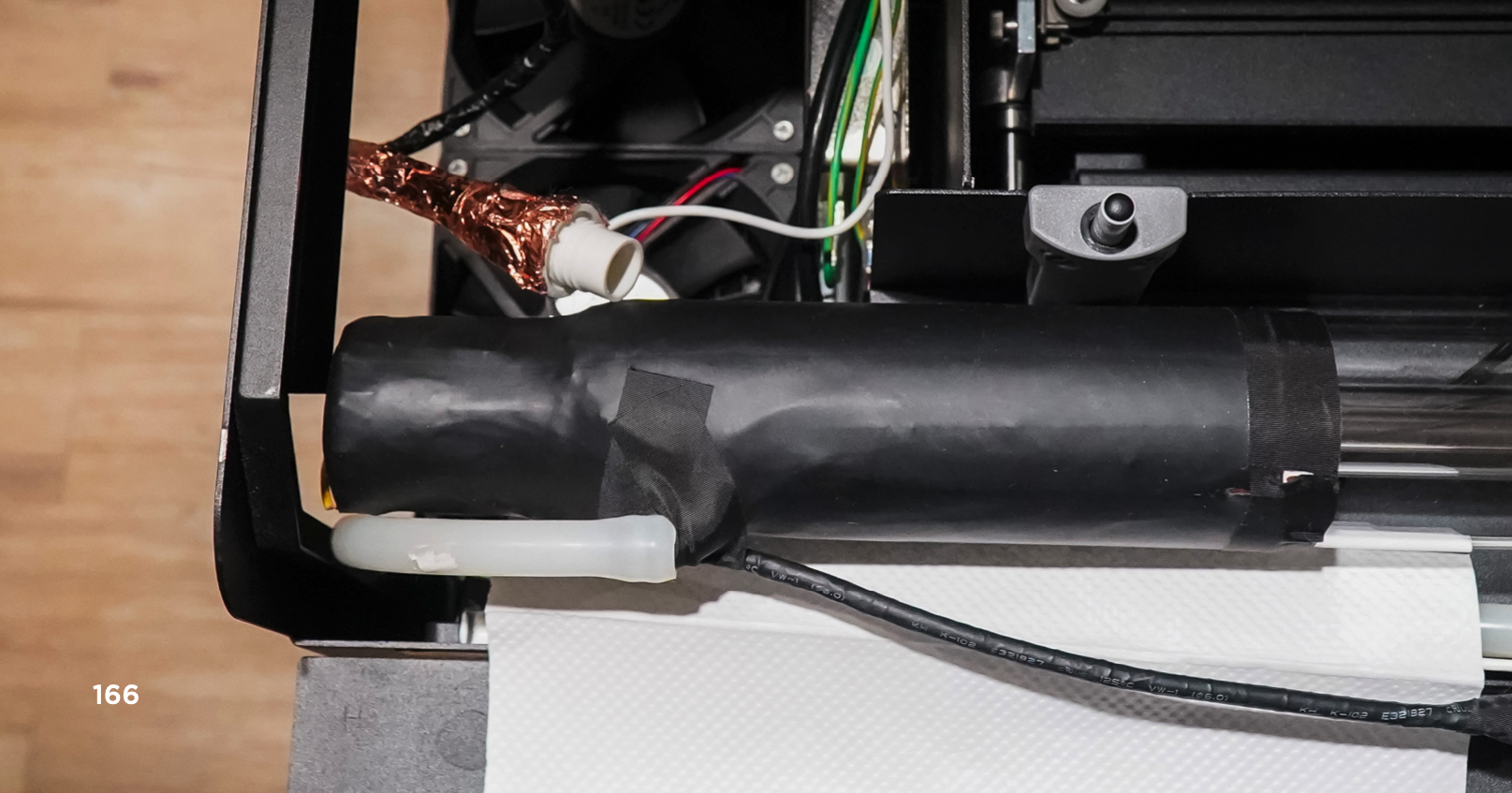

b. Solte o cano de água do lado de alta tensão

O tubo laser pode se mover dos assentos do suporte do tubo para a tampa traseira, será mais fácil puxar o cano.

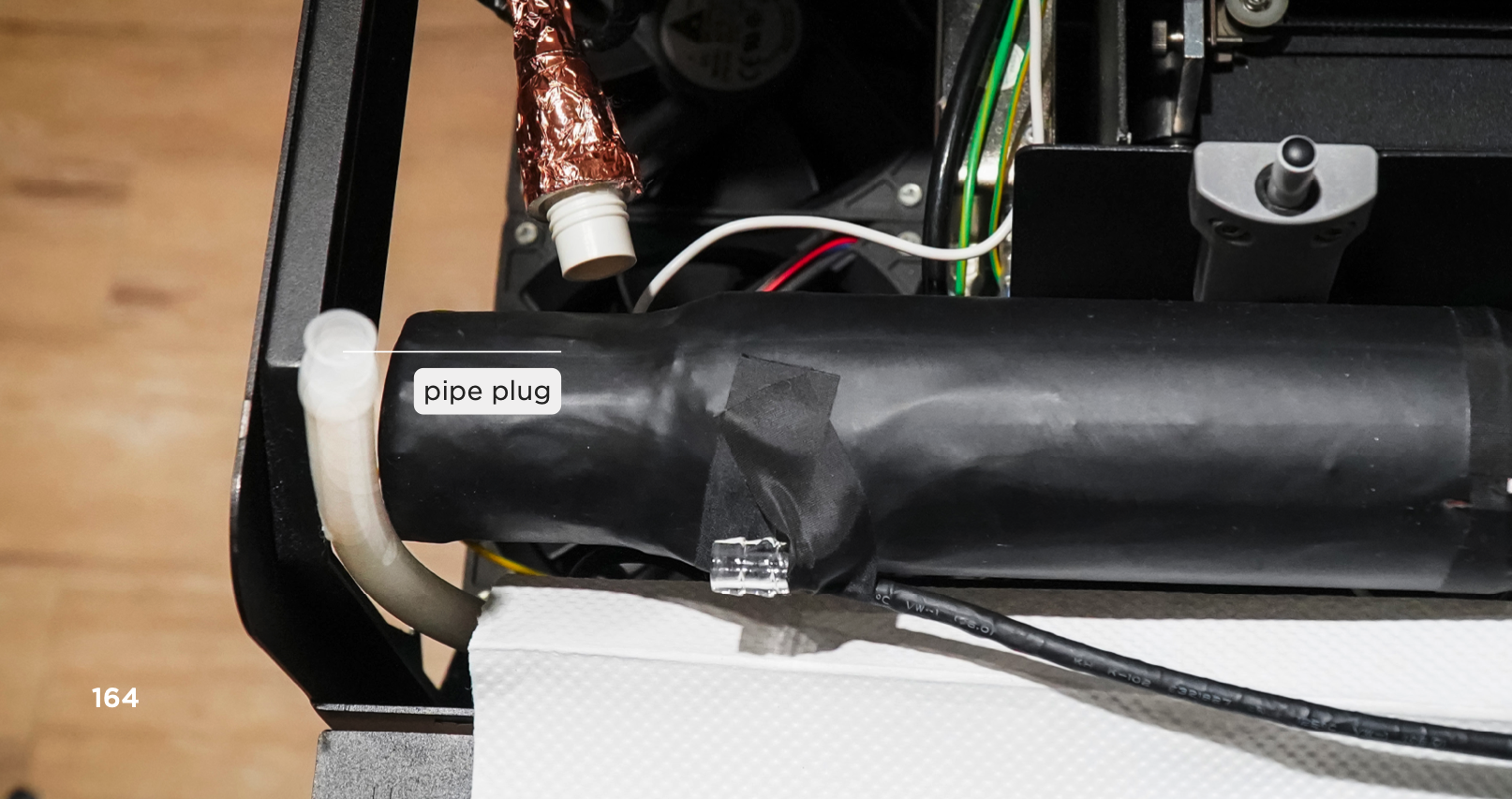

c. Insira o plugue do cano após soltar

d. Insira o cano de água fornecido e conecte-o na entrada de água do tubo laser para evitar vazamento de água

⚠️ Evite o contato das peças da máquina com água. Se houver vazamento ou espalhamento de água, deixe a máquina secar completamente antes de iniciar.

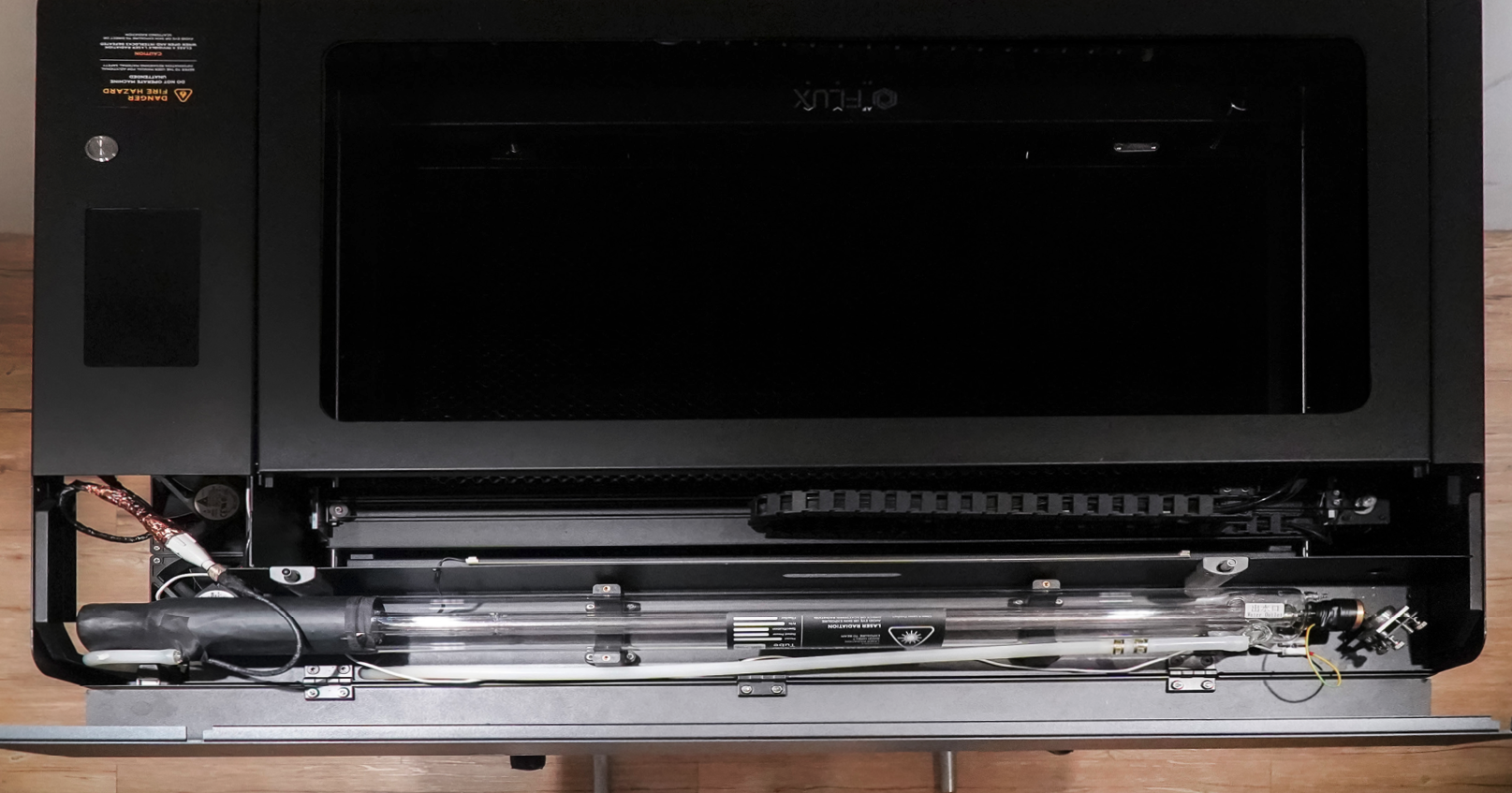

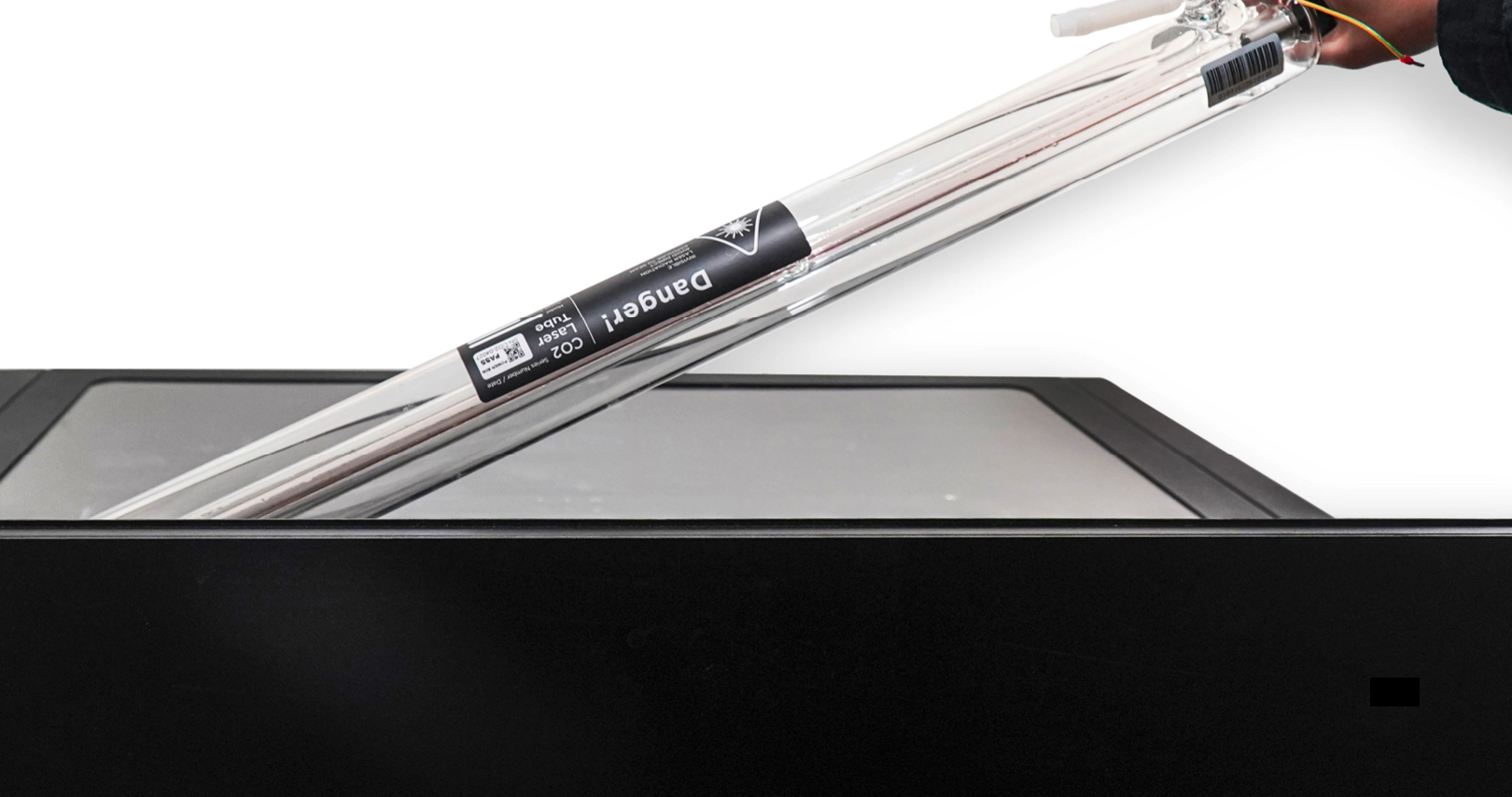

4. Remova o tubo laser



5. Coloque o novo tubo laser e a mangueira de água

a. Coloque o tubo laser de acordo com a imagem

b. Remova o plugue do cano de água no lado de alta tensão e conecte o cano de água ao tubo laser

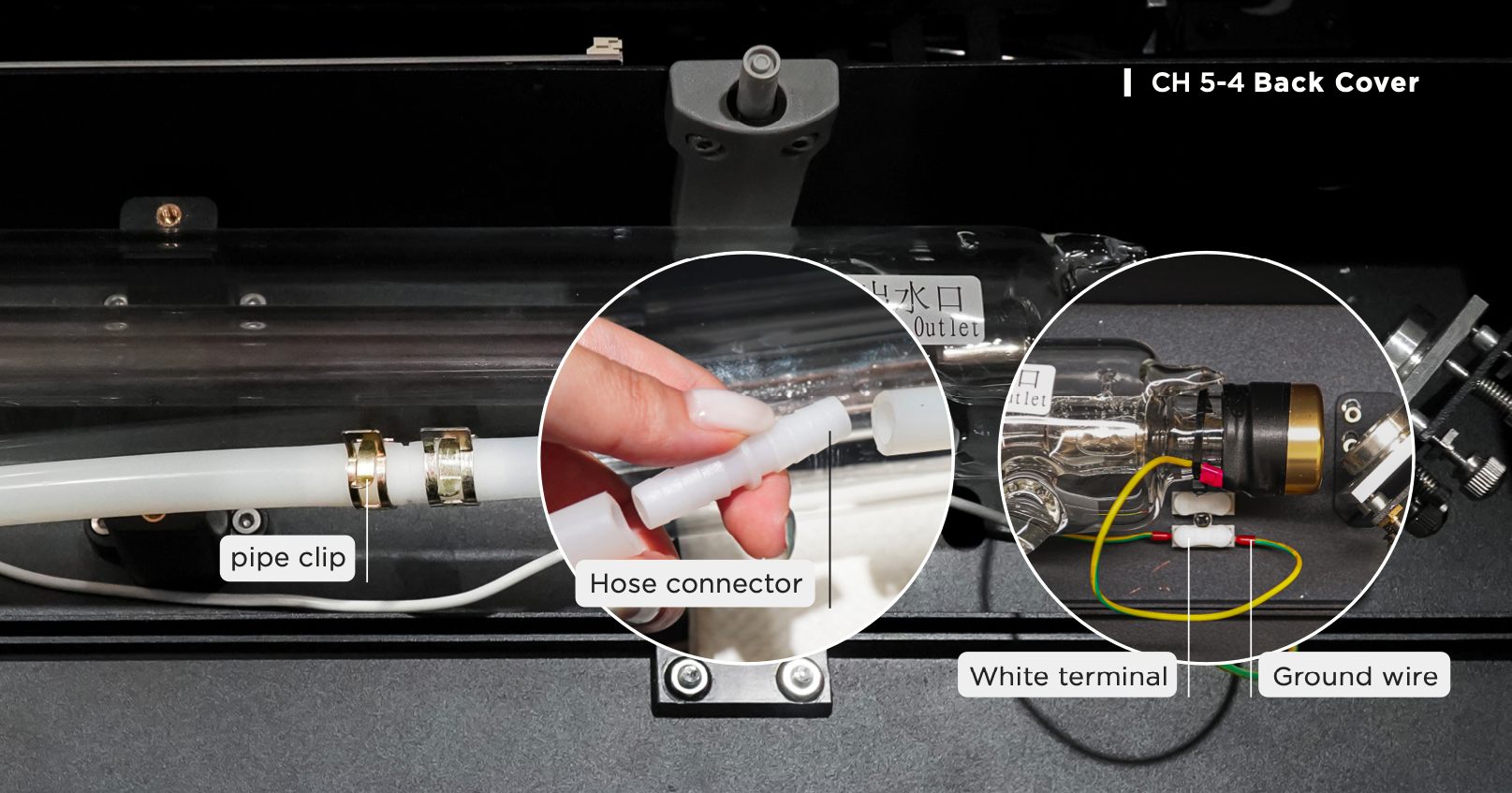

c. Mova para o lado de baixa tensão > Remova o plugue do cano > Prenda o clipe do cano ao cano de água mais curto > Insira o conector da mangueira > Use o alicate de bico fino para mover os clipes do cano em direção ao lado de conexão para evitar vazamento de água.
d. Pressione o terminal branco e insira o fio terra > Solte o terminal branco > Puxe suavemente o fio terra para verificar se está firmemente conectado.

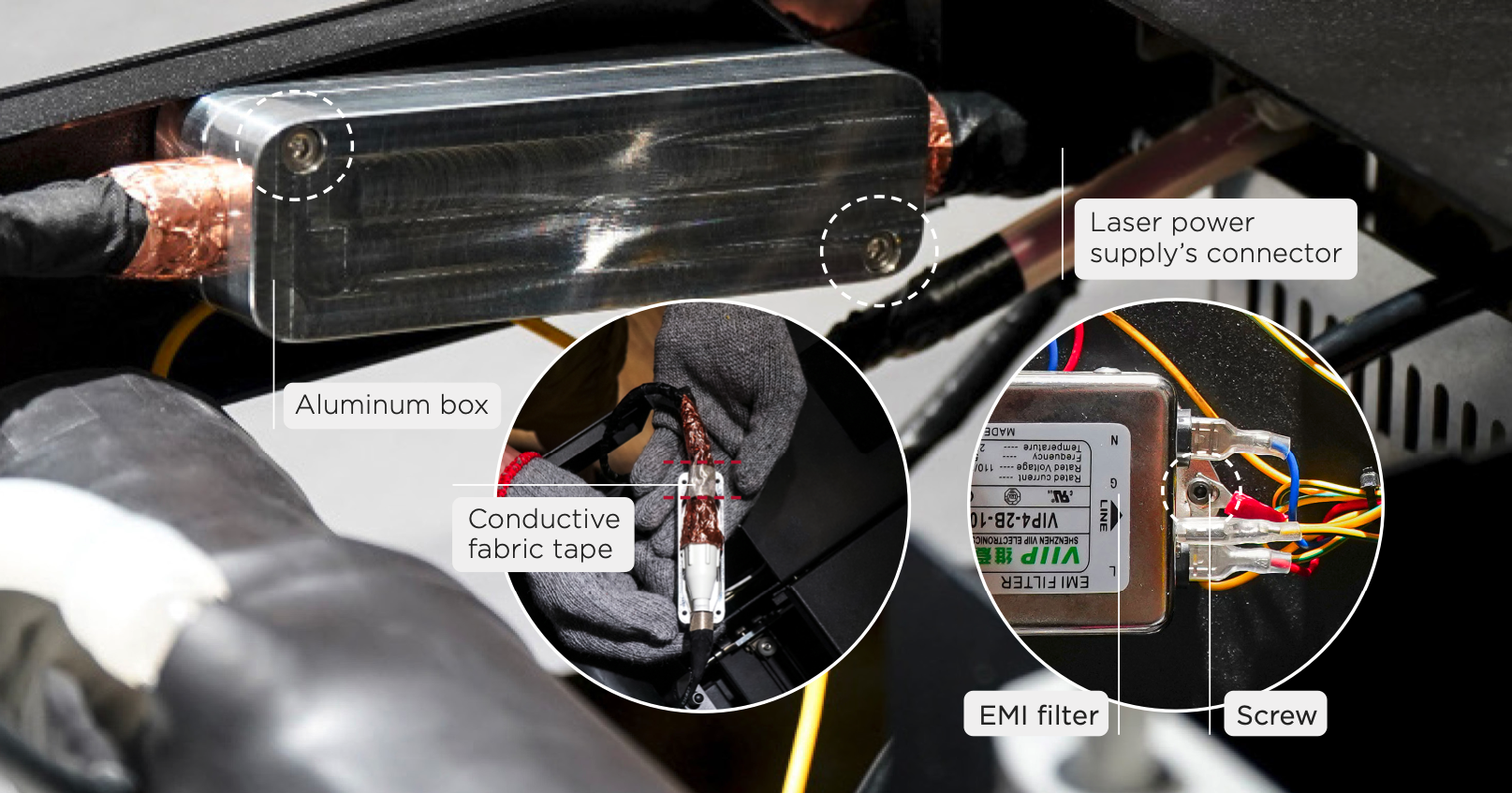

6. Aplique fita condutiva; instale a caixa de alumínio e a conexão do fio terra

a. Conecte o conector branco no lado de alta tensão e aplique a fita condutiva no conector da fonte de alimentação do laser
b. Coloque o conector branco na caixa de alumínio, monte-o na tampa e aperte os parafusos com uma chave Allen de 2,5mm. (A caixa pode ser colocada aleatoriamente no espaço, desde que o cabo e os fios não estejam dobrados ou torcidos.)
c. Insira o fio terra no lado de alta tensão do tubo laser na posição dos parafusos no filtro EMI > Aperte o parafuso.

7. Reaperte os suportes do tubo laser

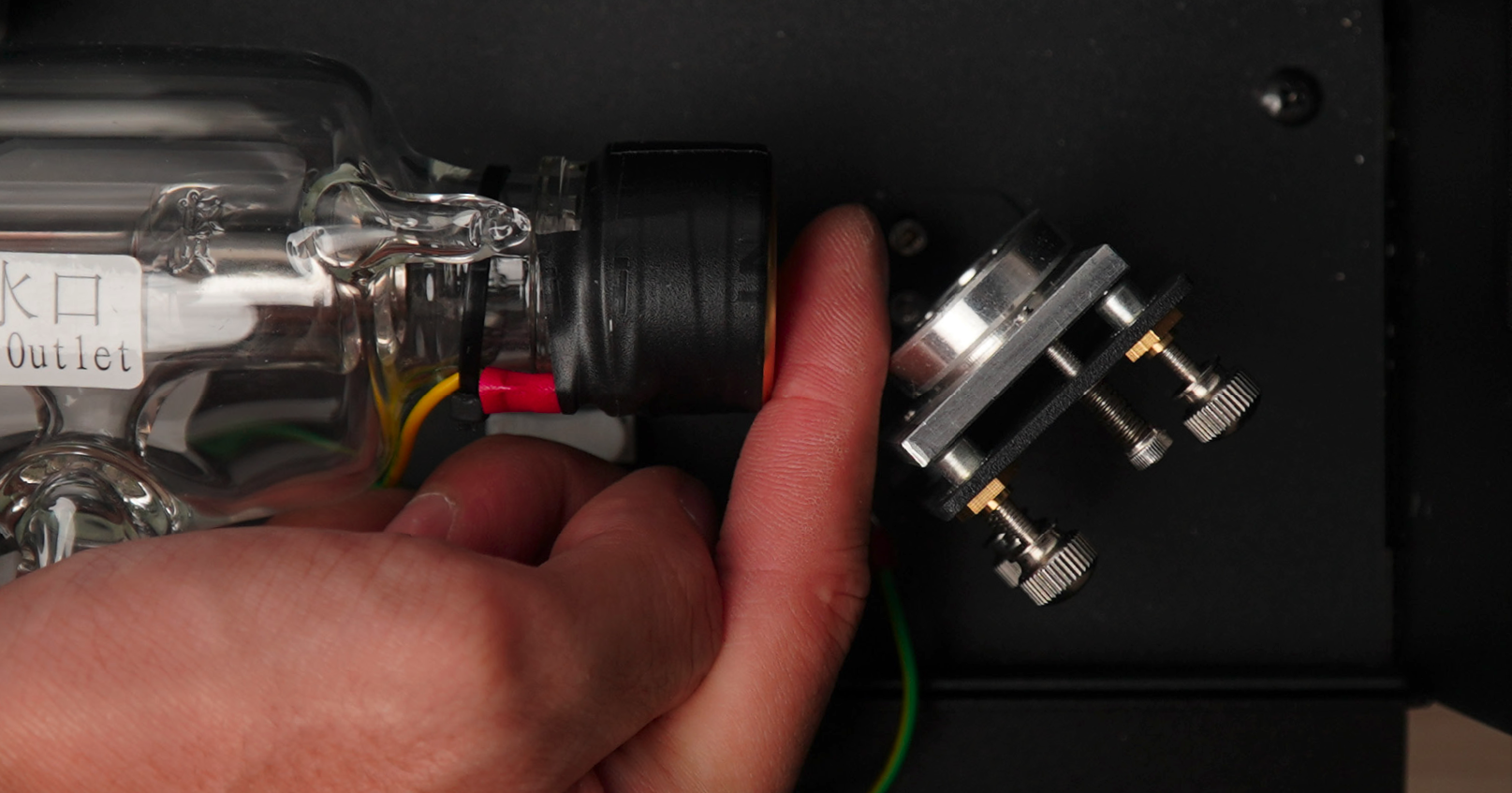

a. Coloque o tubo laser na posição, deixando uma distância de um dedo entre a extremidade traseira, cerca de 15mm da extremidade do tubo laser até o primeiro espelho refletor > Certifique-se de que não haja dobras ou torções nas mangueiras de água

b. Use a chave Allen de 3mm para apertar um total de 4 parafusos nos suportes do tubo laser > Agite suavemente o tubo laser para garantir que não se mova.

8. Conecte o cabo de alimentação e ligue a máquina

Após confirmar que a instalação está correta, você pode conectar o cabo de alimentação e ligar o motor.

9. Retire a bomba de água

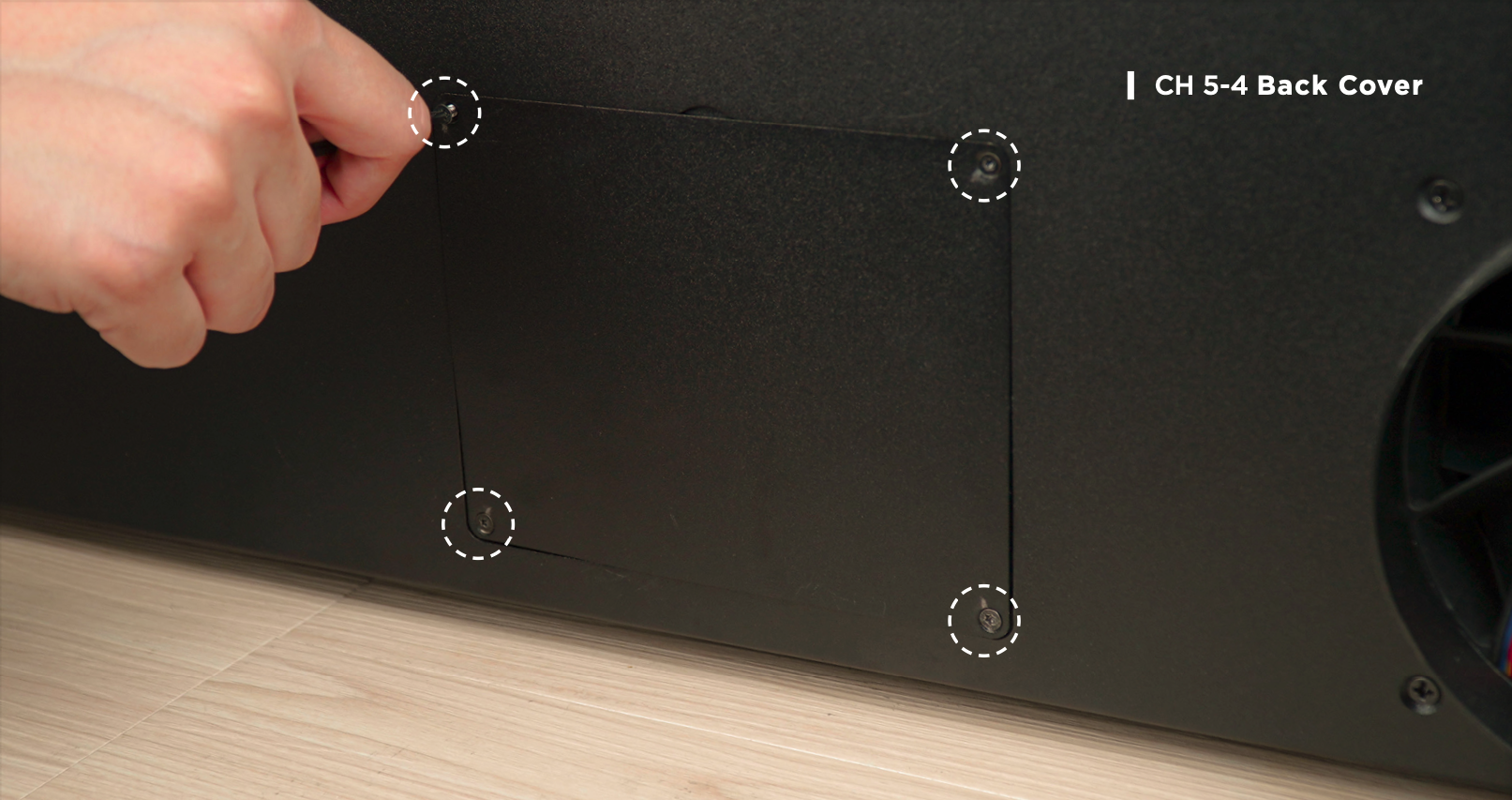

Use uma chave de fenda Torx para soltar quatro parafusos na tampa da bomba de água > Retire a bomba de água.

10. Adicionando a água

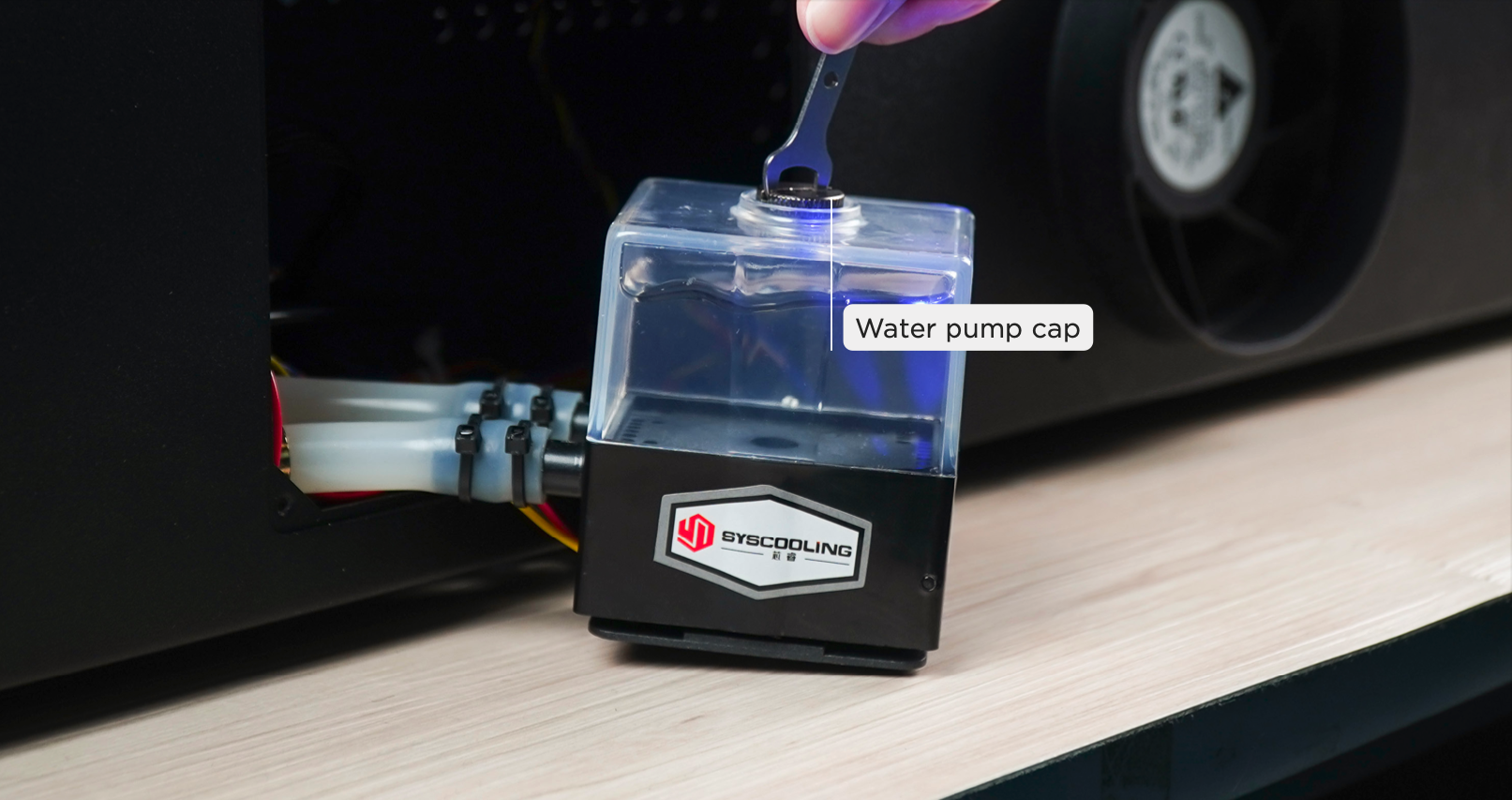

1. Use a chave de cabeça dupla para abrir a tampa da bomba de água
2. Coloque o funil
3. Encha a bomba de água com água destilada
4. Clique em "MANUTENÇÃO" na tela
5. Clique em "Bomba" após a cabeça do laser terminar a referência dos eixos X e Y.

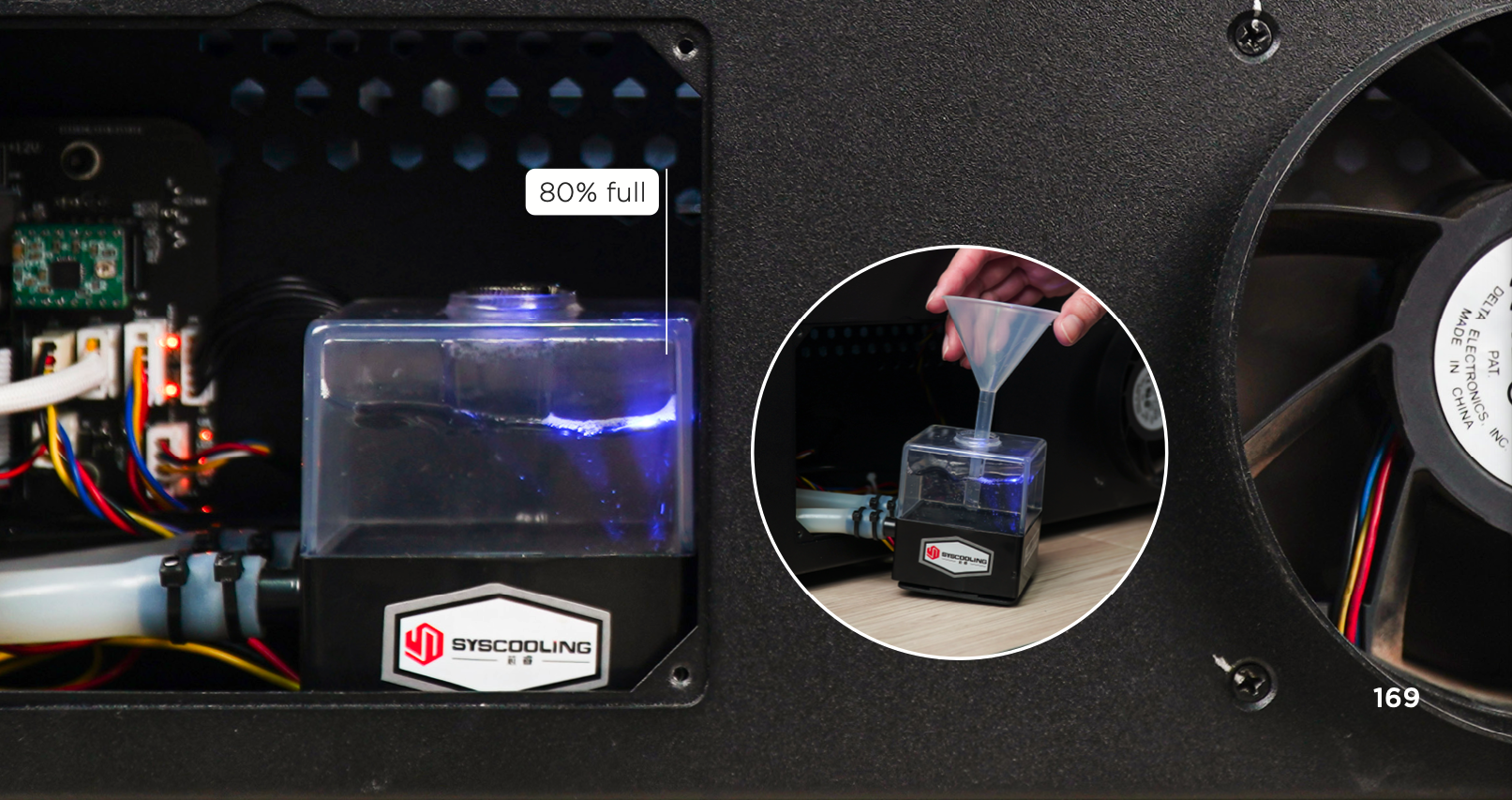

6. A água de resfriamento começará a entrar no tubo do laser e o nível de água da bomba de água cairá. Continue adicionando água até que o nível da bomba de água atinja 80% do tanque de água e o nível de água não caia mais devido à adição no tubo do laser.

11. Aperte a tampa da bomba de água e recoloque a tampa

1. Use a chave de cabeça dupla para apertar a tampa da bomba de água de volta
2. Coloque a bomba em seu local original
3. Aperte os quatro parafusos da tampa da bomba de água de volta com a chave de fenda Torx.



⚠️
1. Certifique-se de que não haja dobras ou torções nas mangueiras de água para afetar o fluxo de água.
2. Por favor, use água destilada para evitar que impurezas afetem o efeito de resfriamento da água.
3. Muitas bolhas de ar dentro do tubo do laser afetarão a eficiência da dissipação de calor. Recomenda-se encher a água até mais de 80% ou pressionar a mangueira de água ao adicionar água, para que seja menos provável a produção de bolhas de ar.
4. Por favor, observe o nível de água cuidadosamente para evitar transbordamento.
5. Por favor, não toque na área próxima ao lado de alta tensão do tubo do laser após conectar o cabo de alimentação para evitar choque elétrico.
6. Ao usar a página "MANUTENÇÃO", evite tocar no interruptor do laser ou colocar a mão na extremidade do tubo do laser.
7. Se a bomba de água não puder ser ativada, entre em contato com seu revendedor.
8. Após mover o tubo do laser, o Alinhamento do Caminho Óptico deve ser realizado.
