Frequência Recomendada
O caminho óptico deve ser verificado todos os meses e realinhado, se necessário.
Sinais de desalinhamento do caminho óptico：
- Não é possível cortar os materiais usando a taxa de potência e velocidade padrão no Beam Studio.
- Obter resultados ruins de gravação, onde os padrões de gravação em uma determinada área serão mais claros ou mais profundos do que em outras áreas, ou ficando mais claros ou mais profundos em uma determinada direção.
- A seção de corte no material não está vertical após o corte.
Por favor, siga os passos abaixo para verificar seu caminho óptico e realinhá-lo, se necessário:

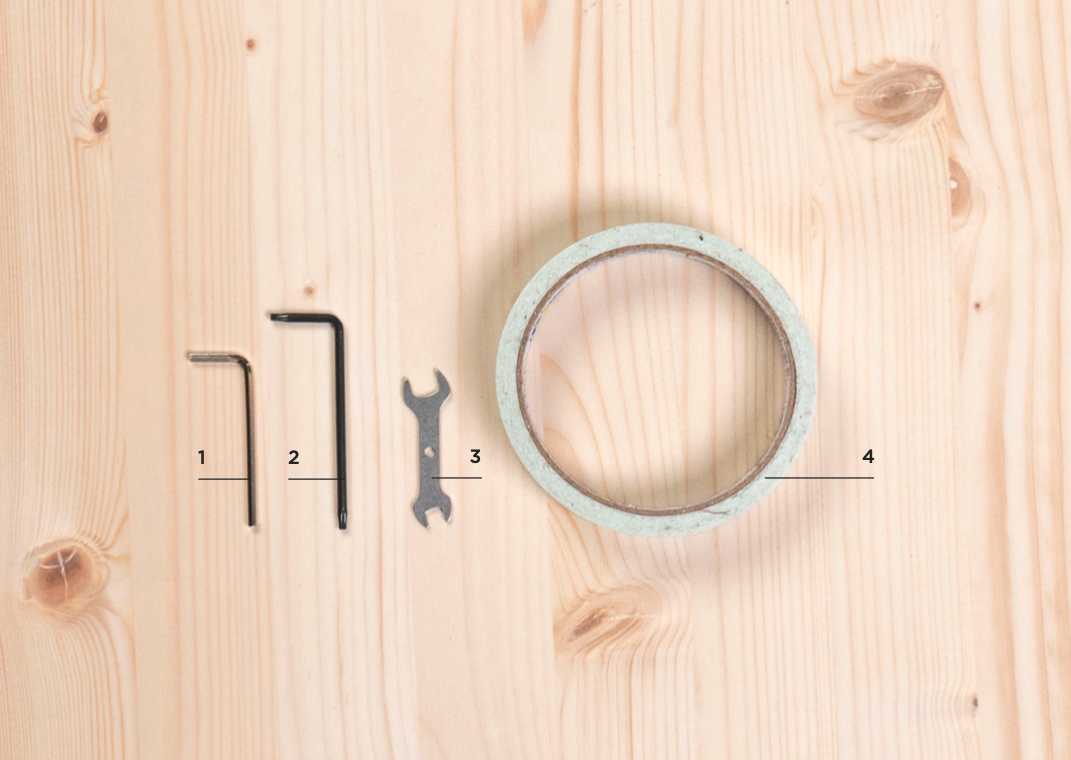

Passo 1 - Preparação das Ferramentas
Incluído na caixa de acessórios：
1｜Chave hexagonal de 2,5mm
2｜Chave de fenda Torx
3｜Chave de cabeça dupla
4｜Fita dupla face

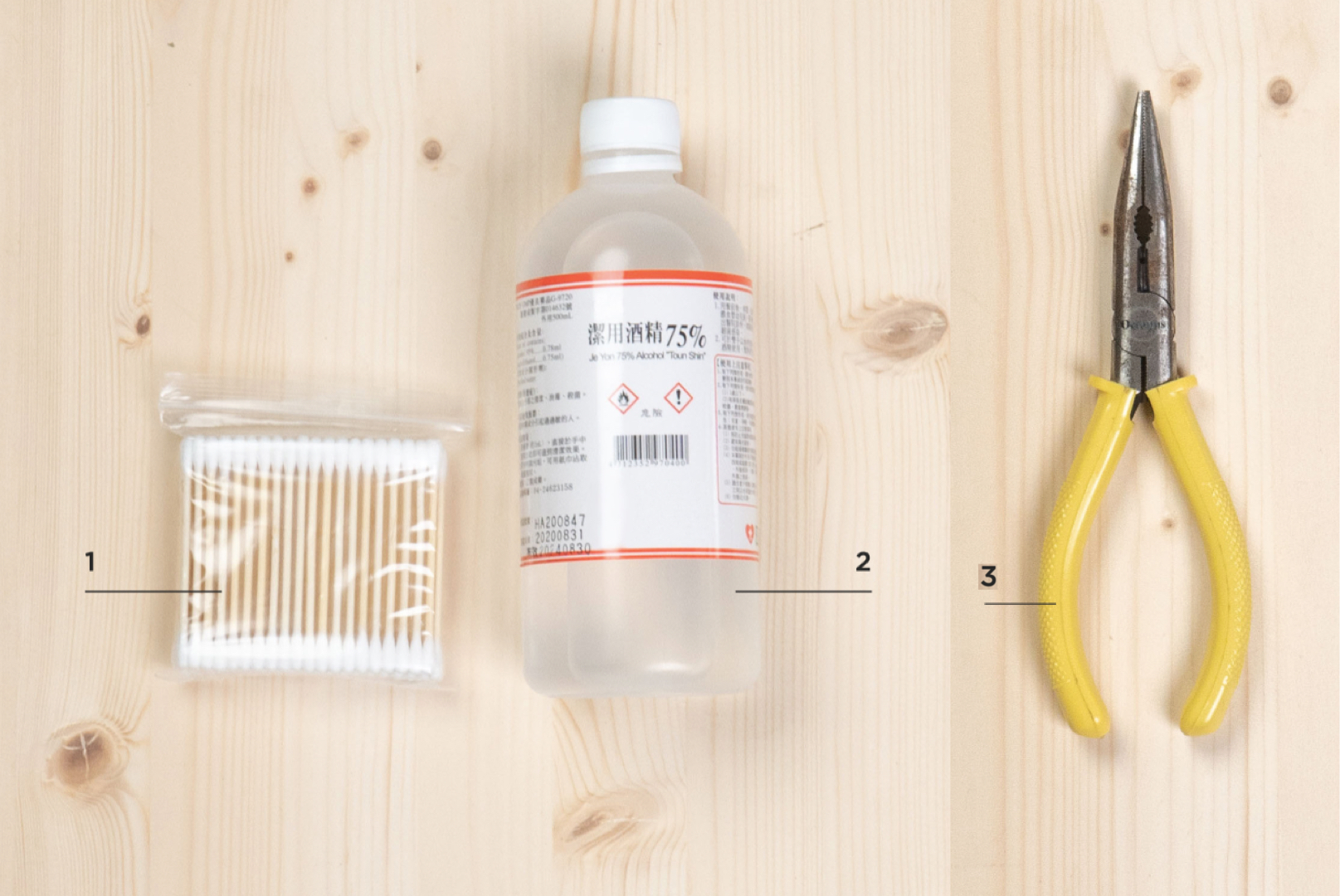

Prepare você mesmo：
1｜Cotonetes
2｜Spray higienizador / Spray de álcool
3｜Alicate
Passo 2 - Aprenda Como Gerar um Pulso
A. Ligue a máquina.
B. Feche a tampa.
C. Entre no modo de Manutenção e aguarde até que o processo de homing esteja concluído.
D. Encontre o botão Pulso.
E. Um pressionamento = um pulso, dois pressionamentos = dois pulsos, e assim por diante.
#Sempre faça pulsos quando a tampa da porta estiver fechada.
Passo 3 - Abra a Tampa Traseira da HEXA

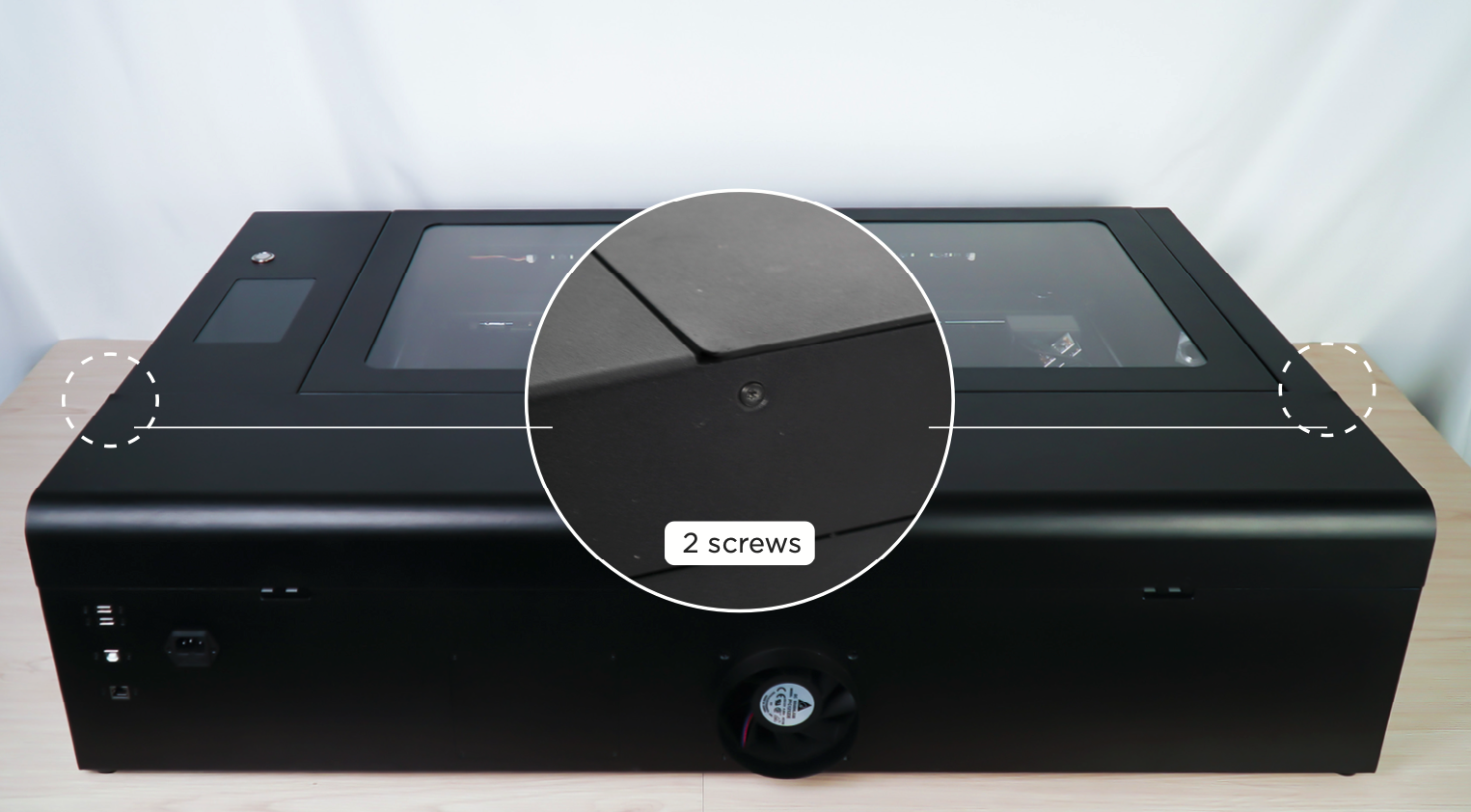

Use a chave Torx para desparafusar esses dois parafusos nas laterais da máquina e a tampa traseira poderá ser aberta em seguida.

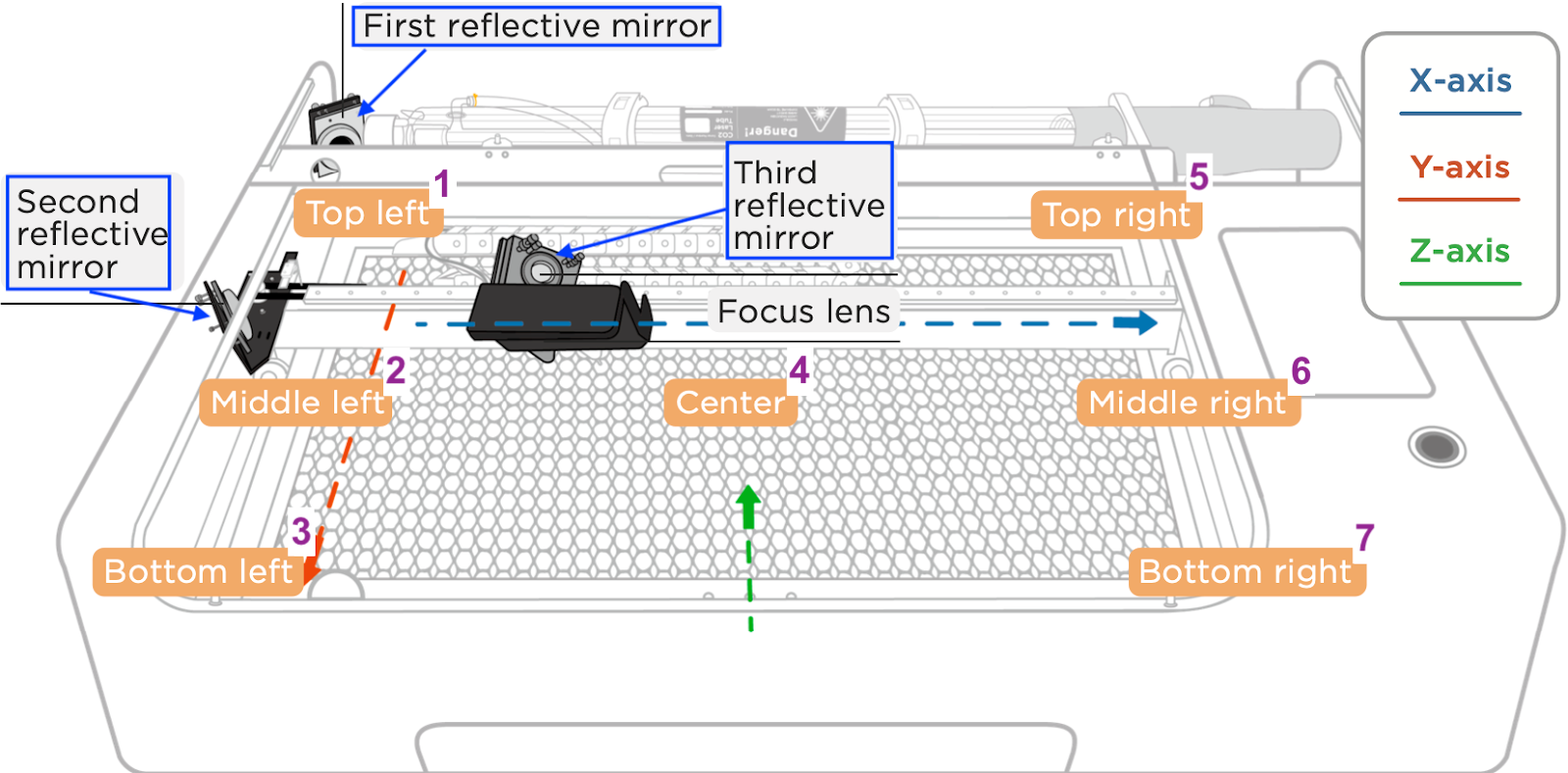

Etapa 4 - Conheça as Localizações
Familiarize-se com as localizações:
- Primeiro espelho refletor
- Segundo espelho refletor
- Terceiro espelho refletor
- 7 locais da mesa para os quais o cabeçote do laser será movido durante a verificação.
Passo 5 - Limpe Todos os Espelhos e Lentes de Foco
Siga as instruções no link abaixo para limpar todos os espelhos e lentes.
4-6 Limpeza de Espelhos e Lentes

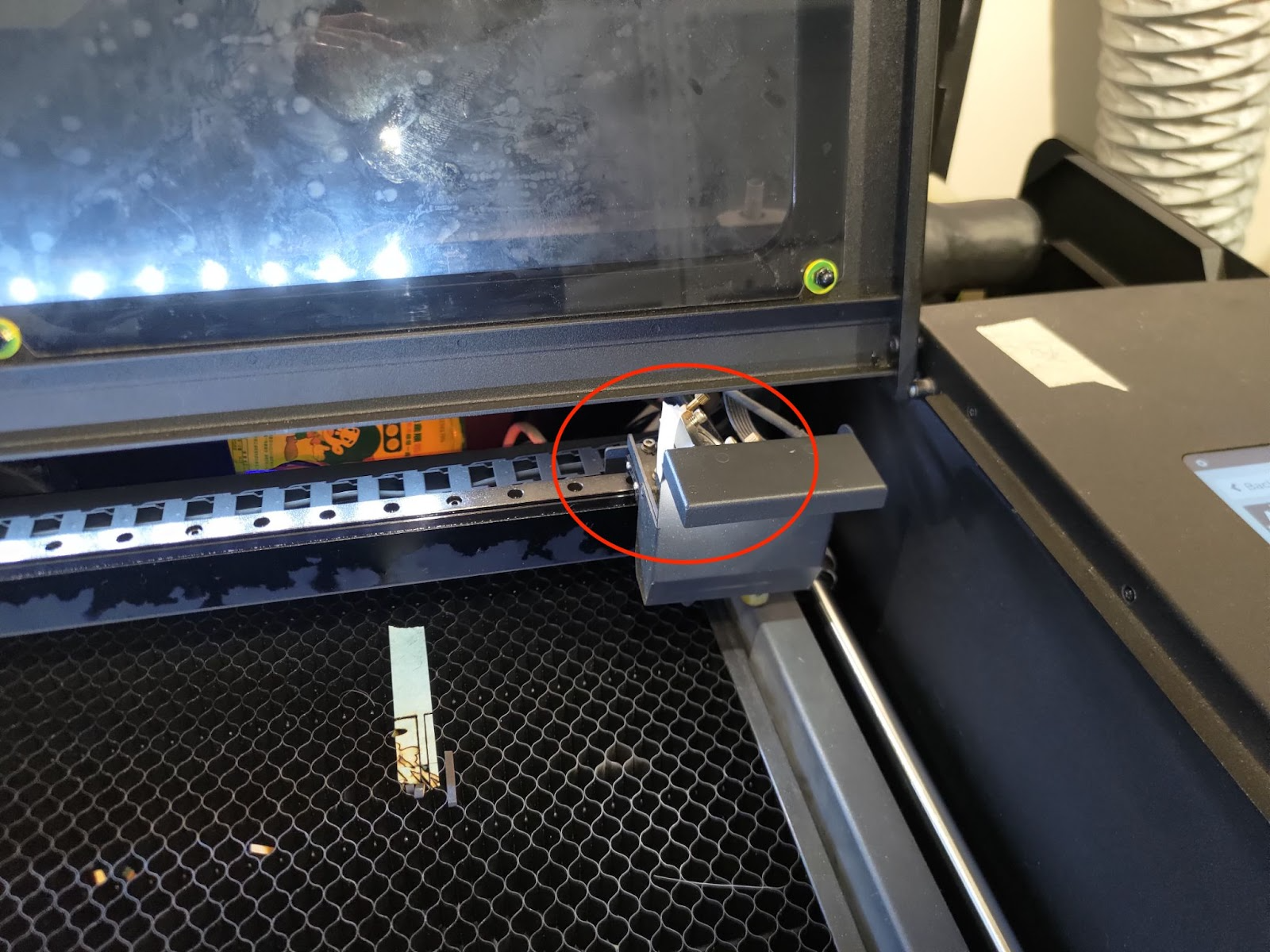

Passo 6 - Verifique o Ponto do Laser no 1º Espelho
Esta etapa é para verificar se o tubo laser e a máquina estão em boas condições.
Visão geral da etapa:
Passo 6-1 - Colocação da Fita e Geração de Pulsos

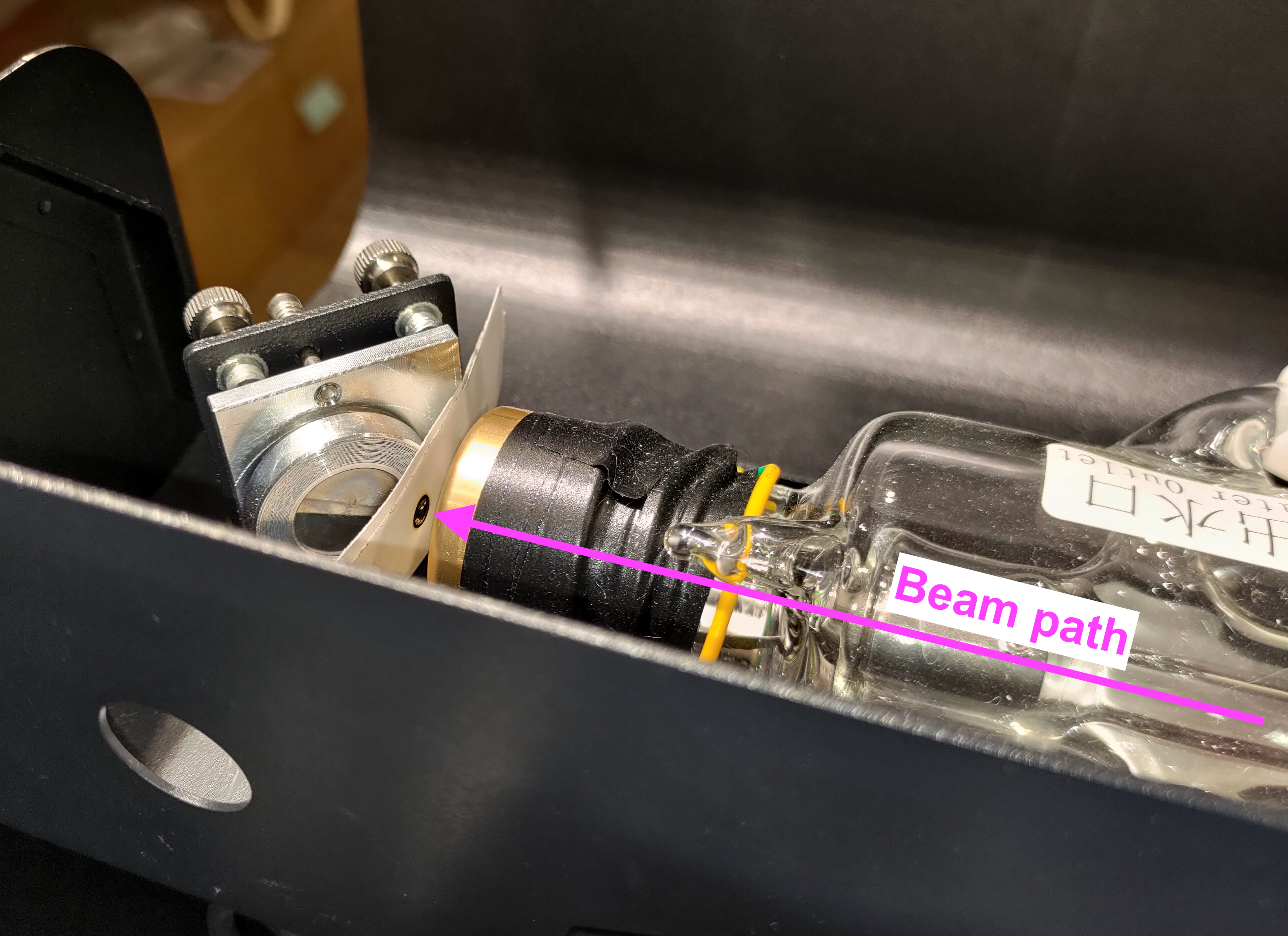

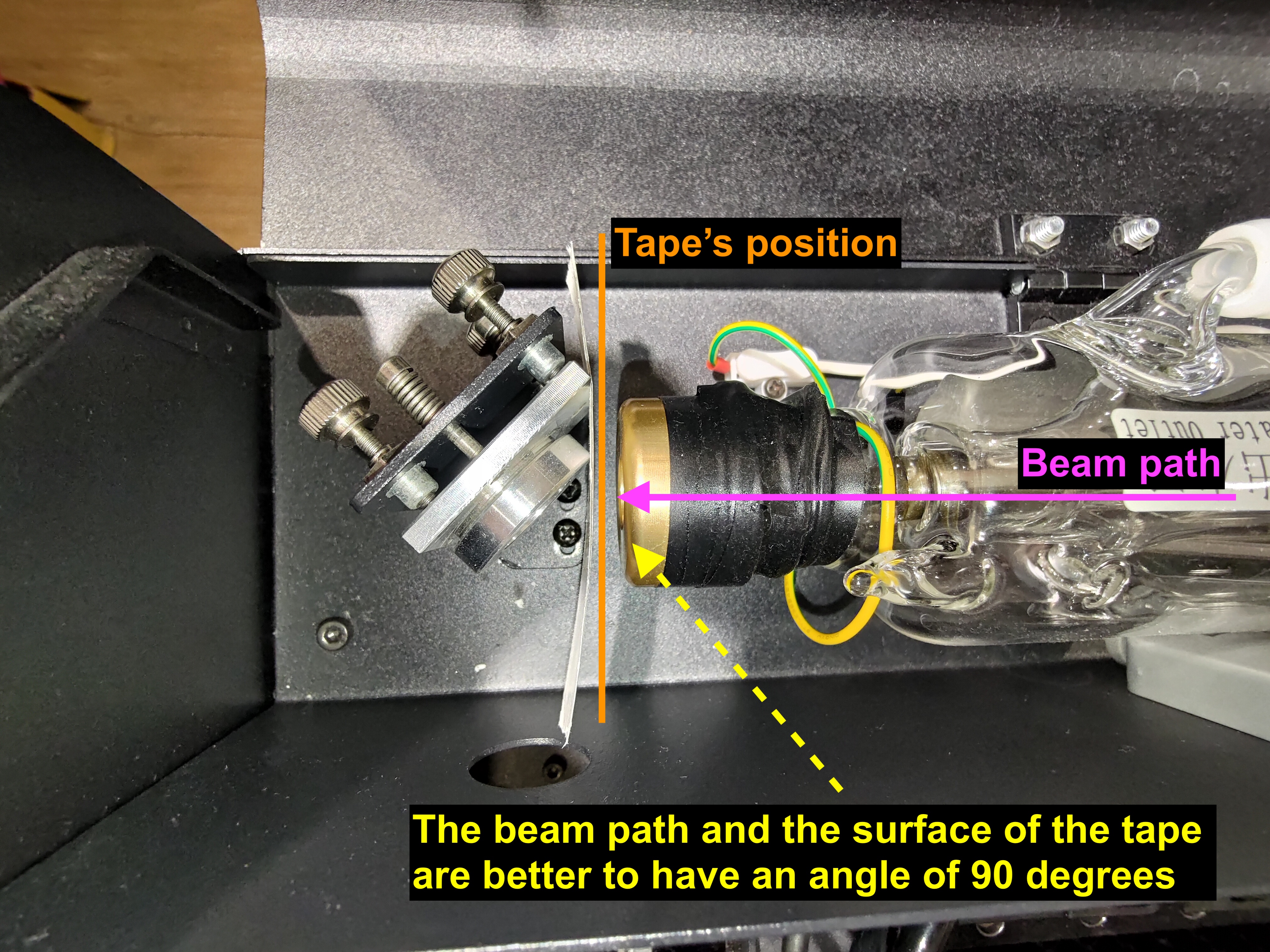

Coloque uma fita dupla face de duas camadas no 1º espelho, feche a tampa traseira, e faça cinco pulsos.
Etapa 6-2 - Verifique oe a forma do ponto na fita

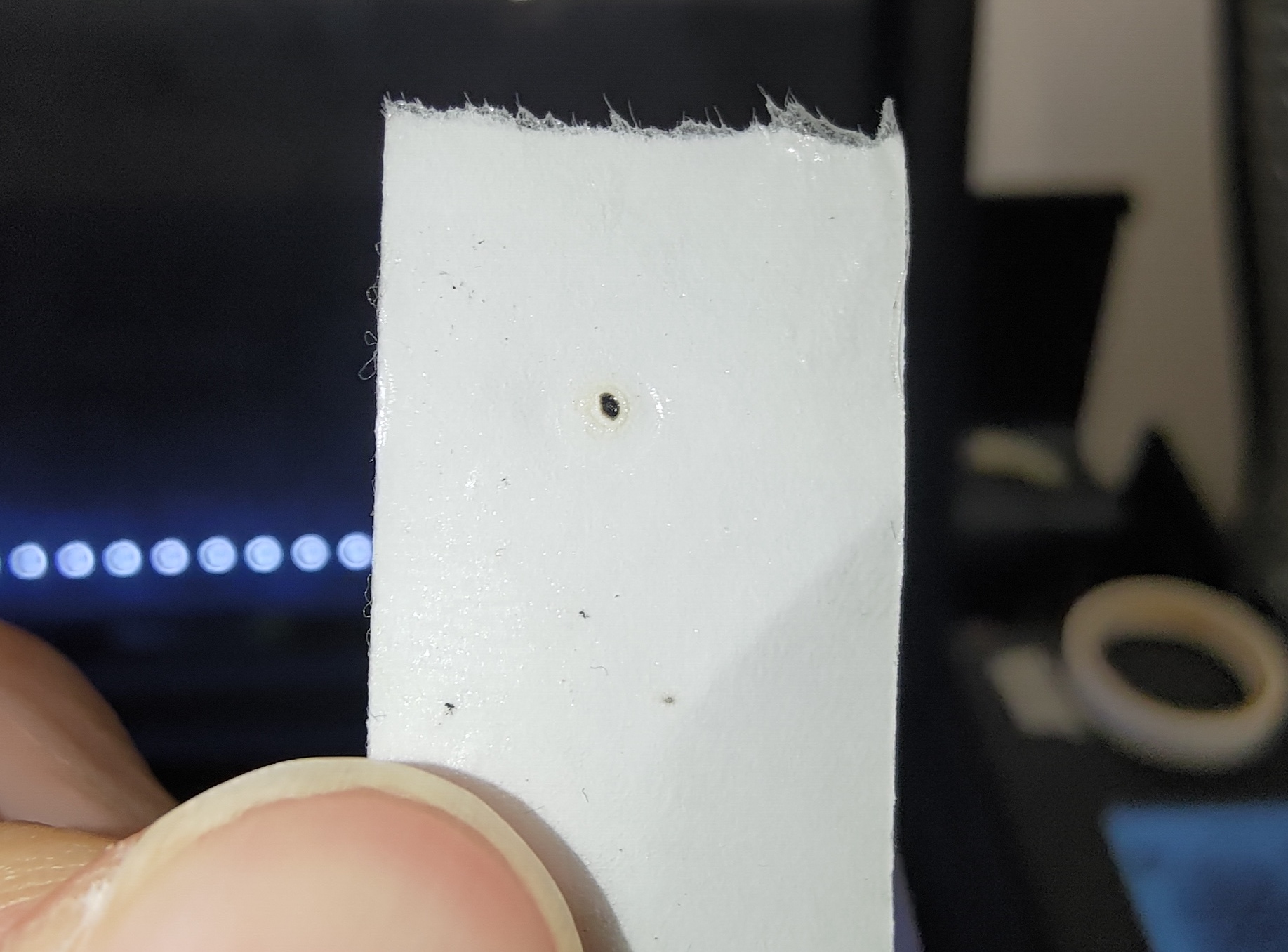

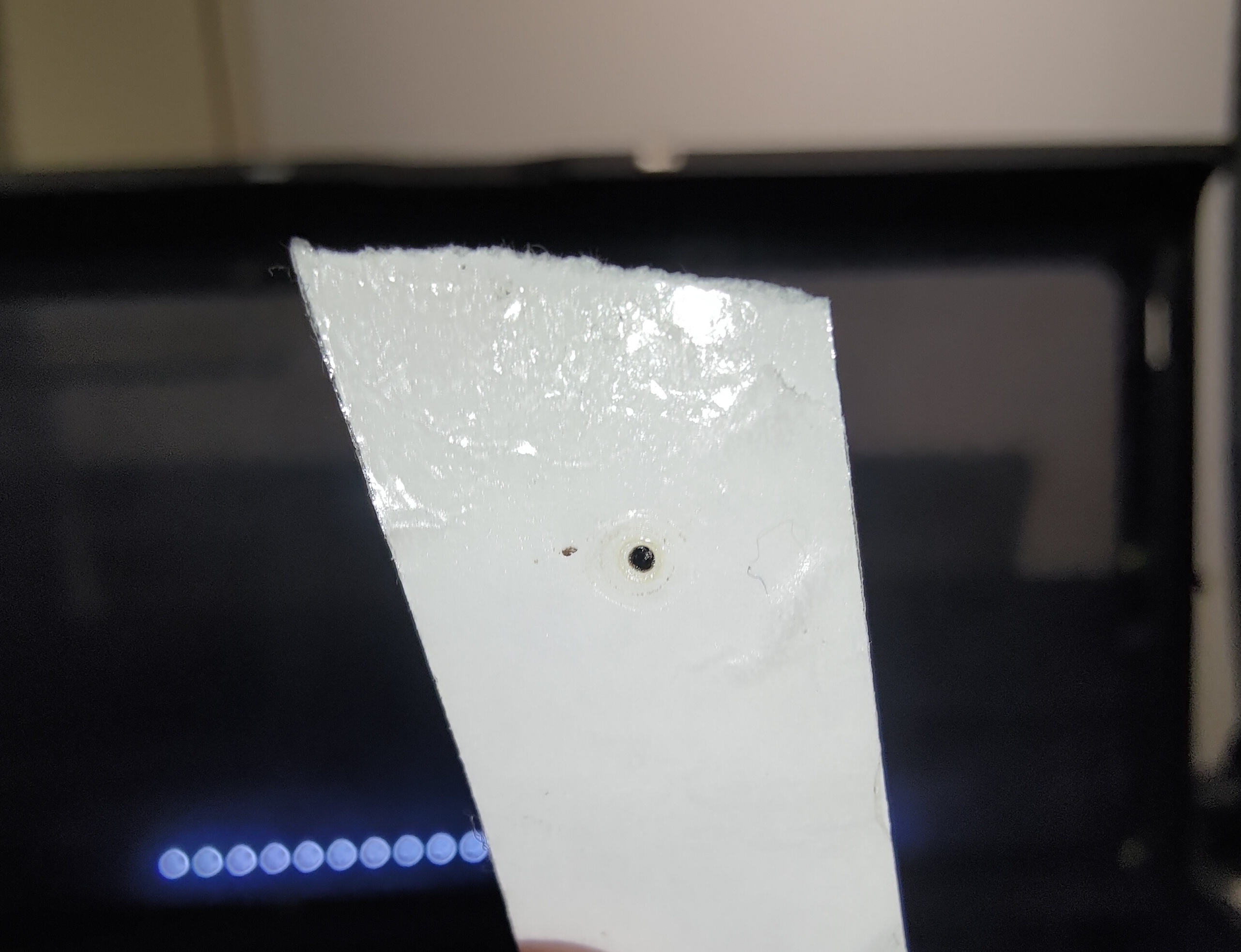

O formato deve ser o mais redondo possível, e o primeiro pedaço de fita dupla face na frente deve ser queimado.

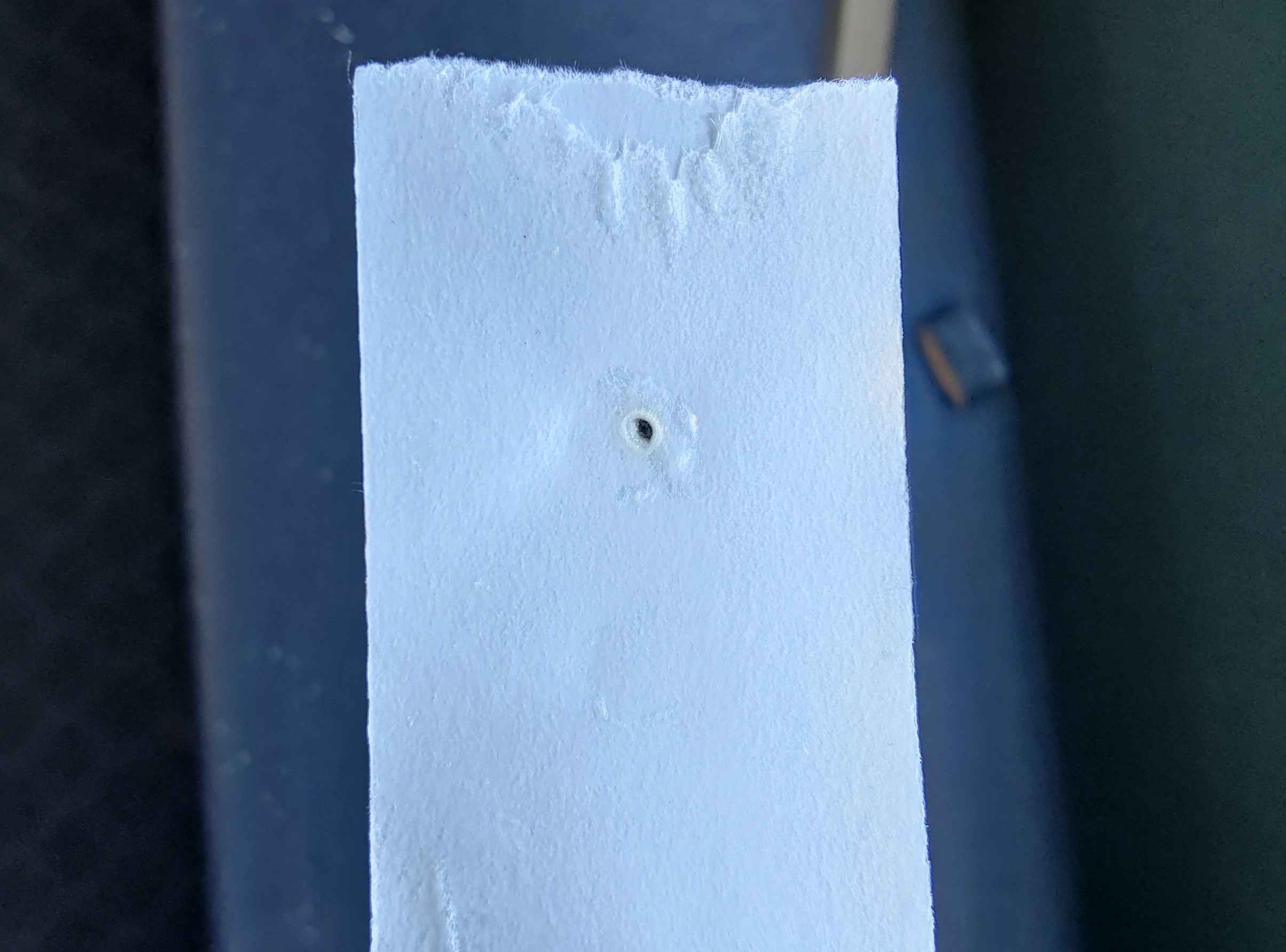

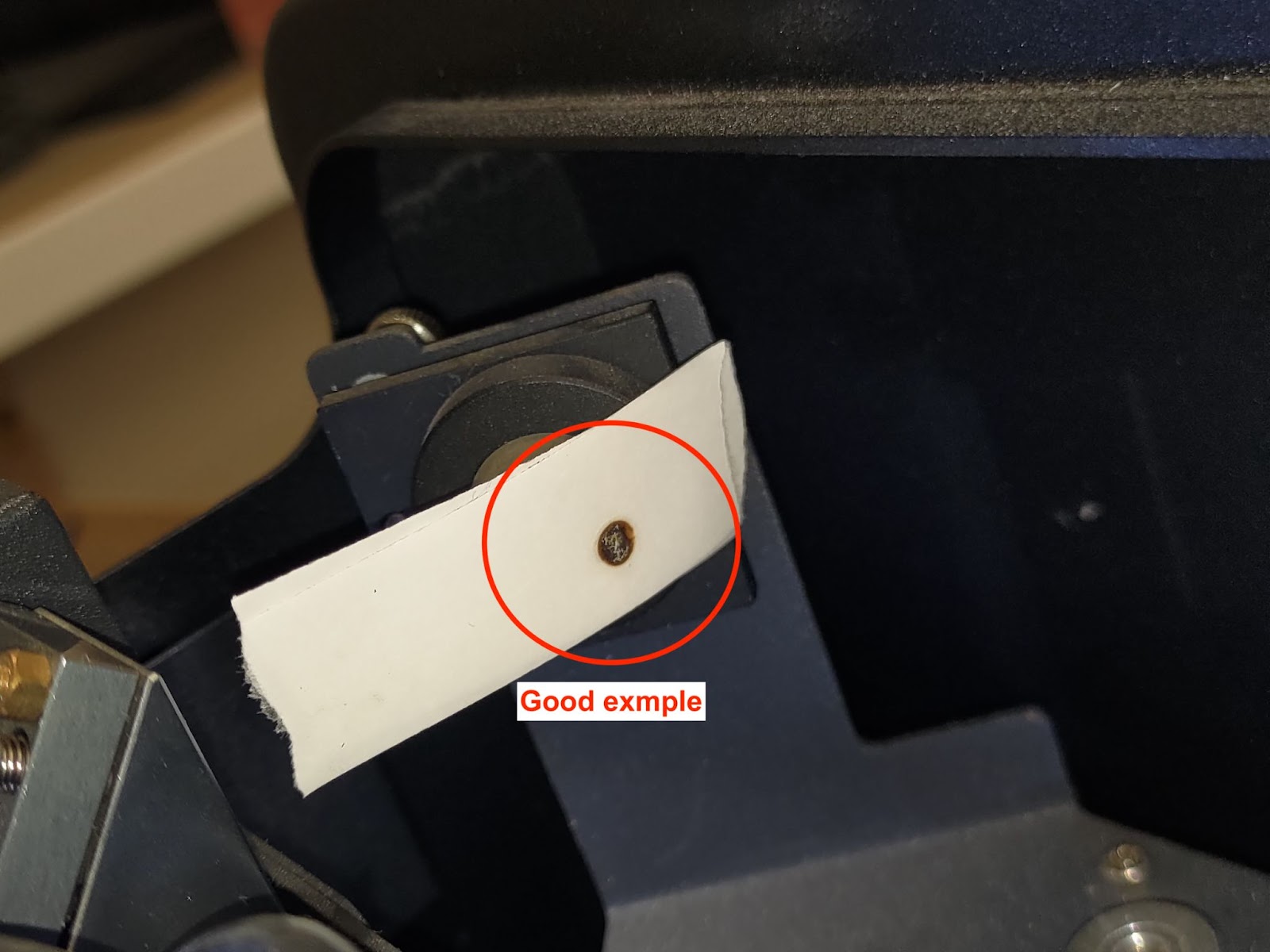

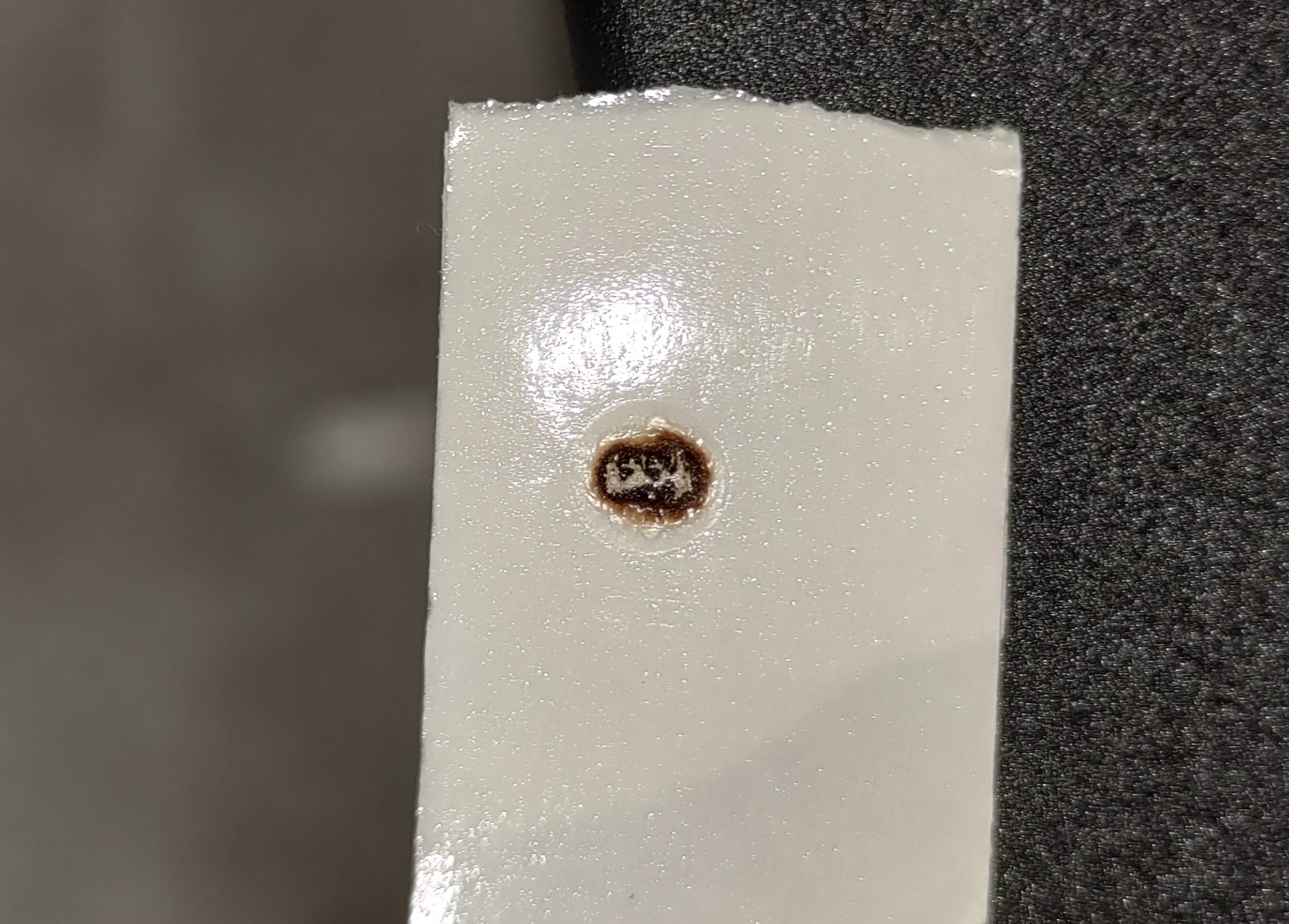

Bom exemplo:
Mau exemplo:
Passo 6-3 - Recolha a Fita do 1º Espelho

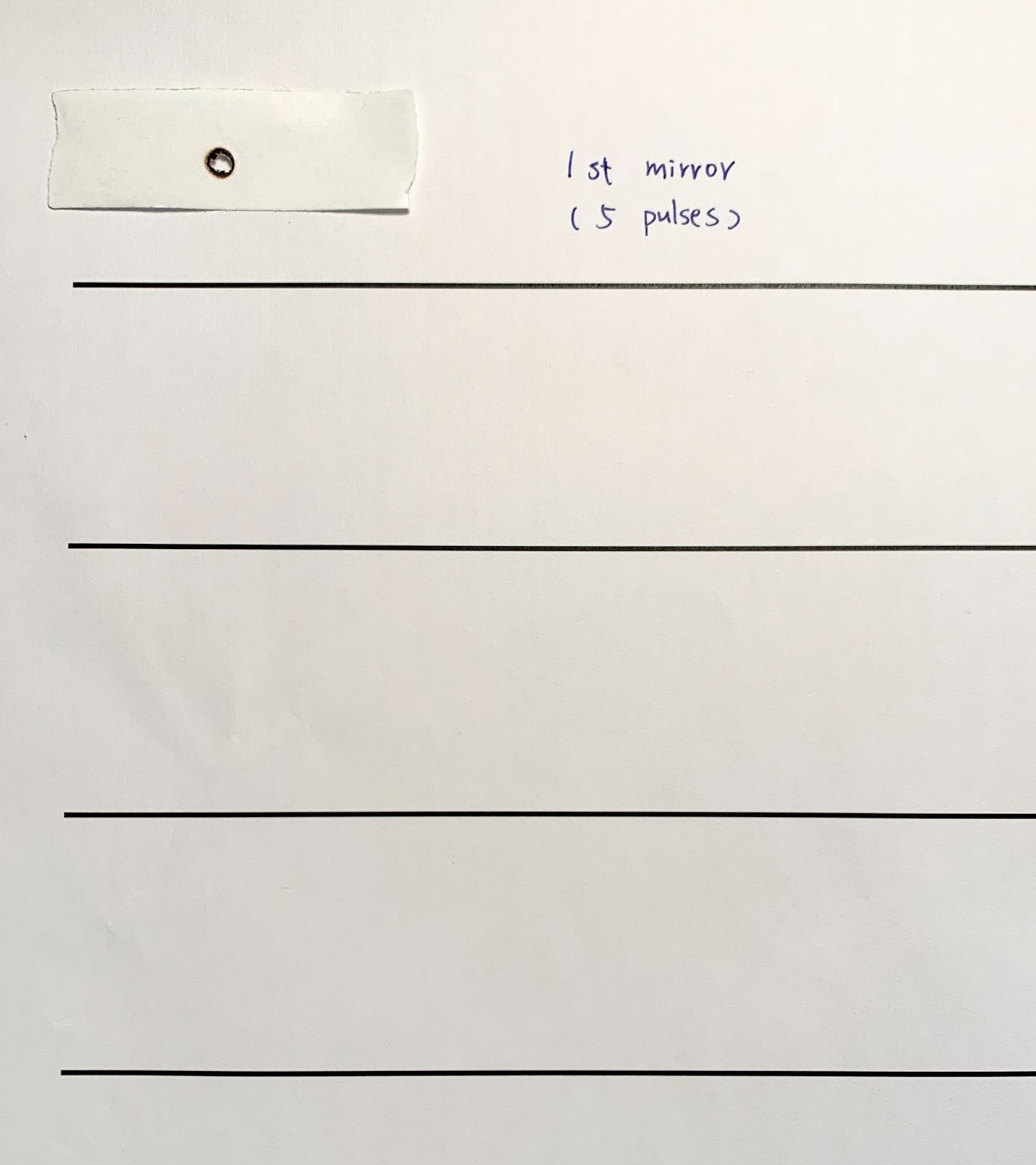

Coloque a fita do 1º espelho em um pedaço de papel. Anote a posição e o número de pulsos como na foto abaixo.
Passo 6-4 - Resolução de Problemas e Relatório
Se o seu ponto não for redondo, não for forte ou for semelhante aos maus exemplos acima, aumente a taxa de potência para x2.0 e veja se melhora:
-
Se o ponto ficar mais intenso, isso indica que o tubo de laser pode ter se deteriorado. Você ainda pode concluir o processo de OPA com uma taxa de potência aumentada ou pode entrar em contato com seu revendedor local informando que o tubo pode ter se deteriorado.
-
Se o ponto não ficar mais forte ou ainda tiver um formato estranho, entre em contato com seu revendedor local para obter mais assistência.
(Compartilhe a foto do resultado do pulso no 1º espelho com seu revendedor.)
Passo 7 - Verifique o Caminho do 1º ao 2º Espelho
Esta etapa é para verificar se o caminho está alinhado do 1º espelho ao 2º espelho.

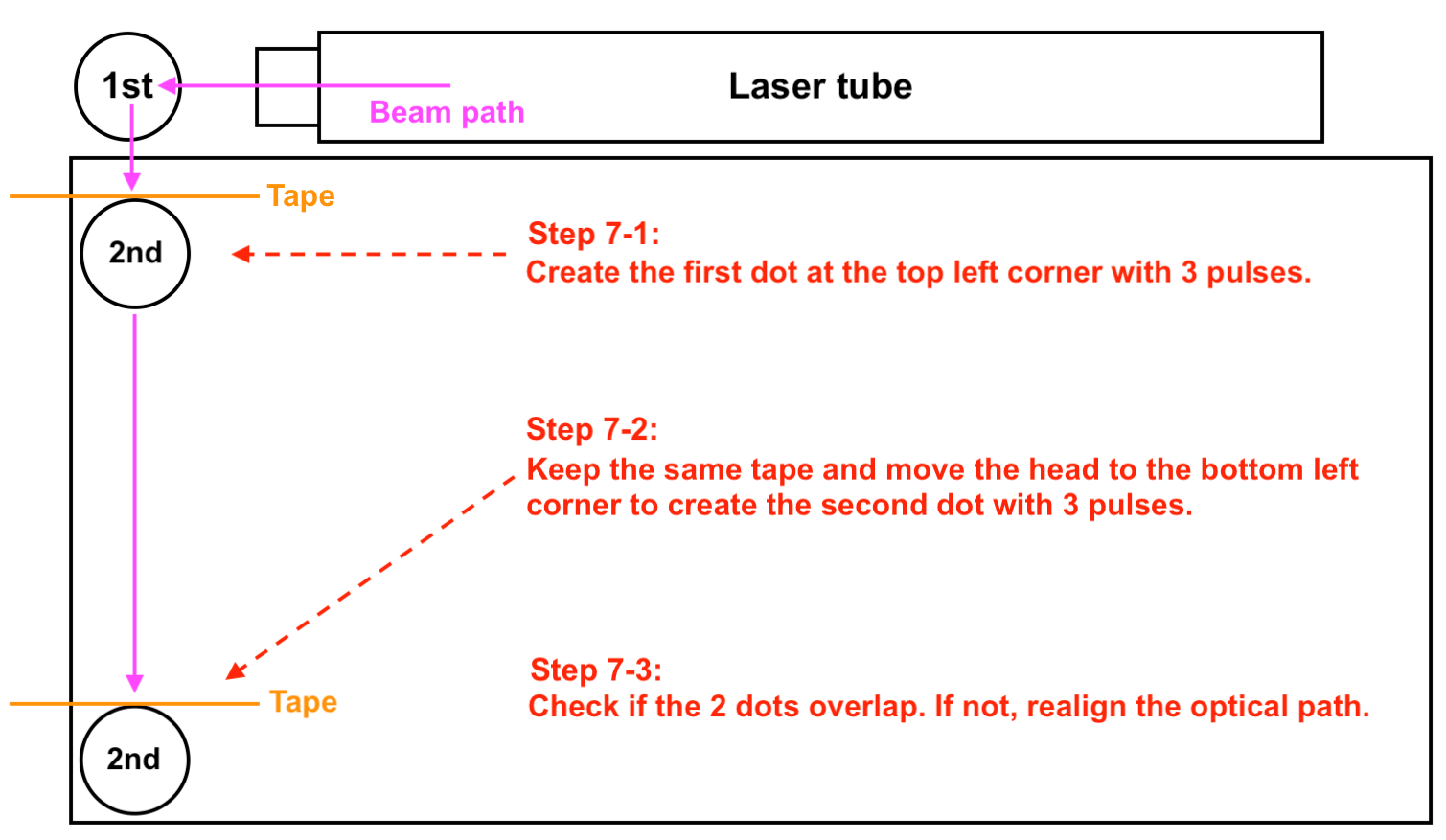

Visão geral da etapa:

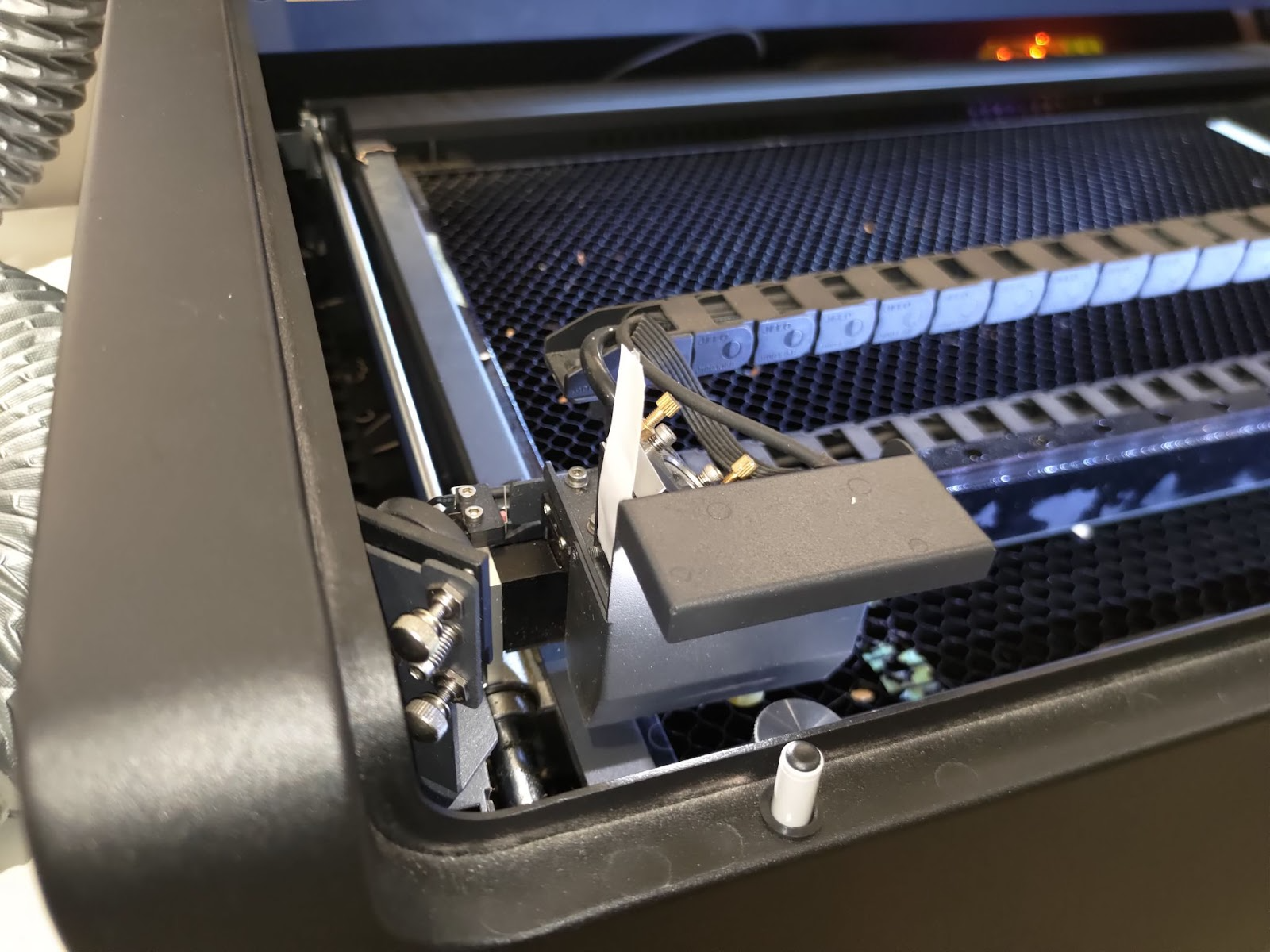

Passo 7-1 - Crie o Primeiro Ponto para a Posição Superior Esquerda

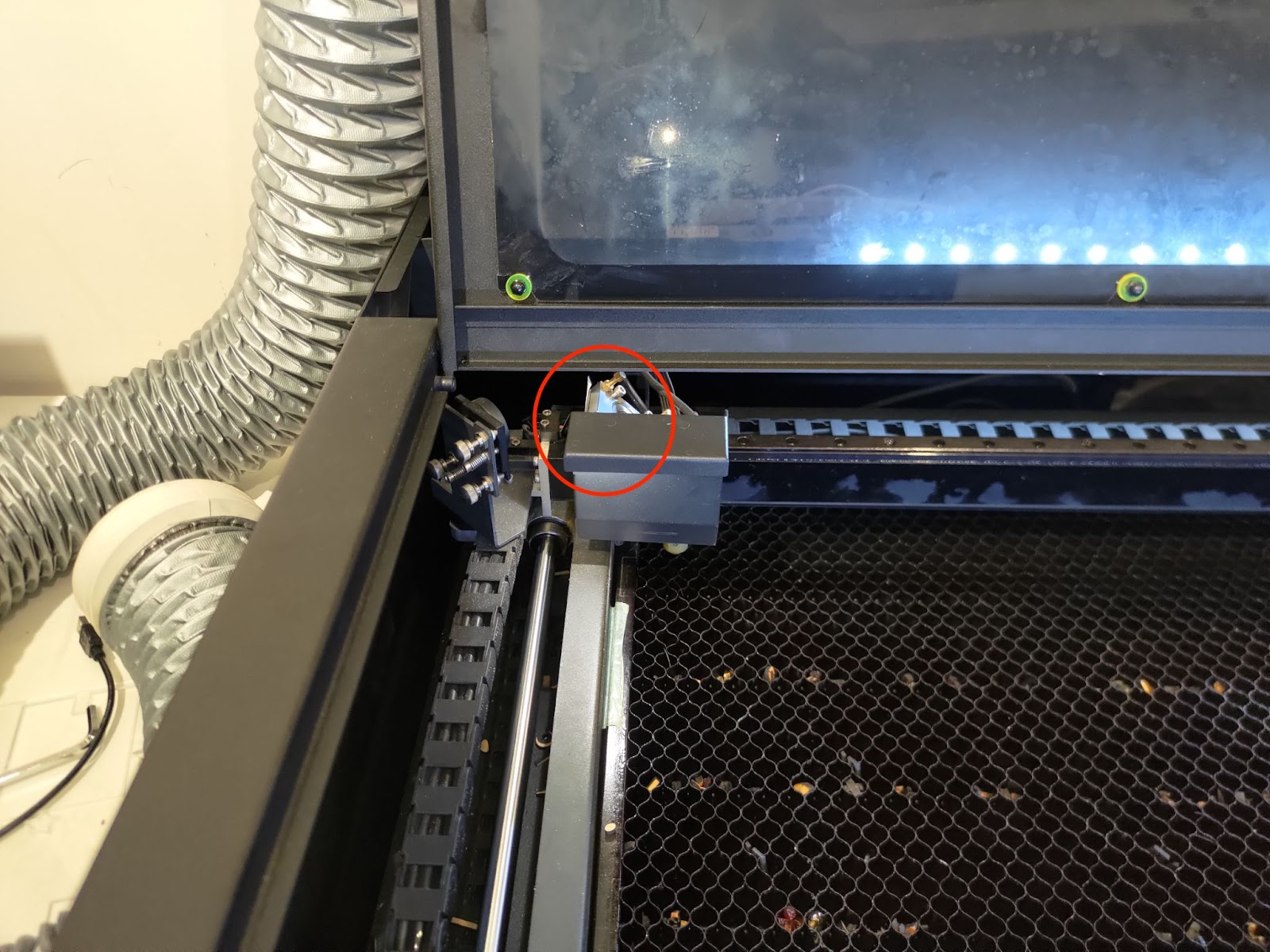

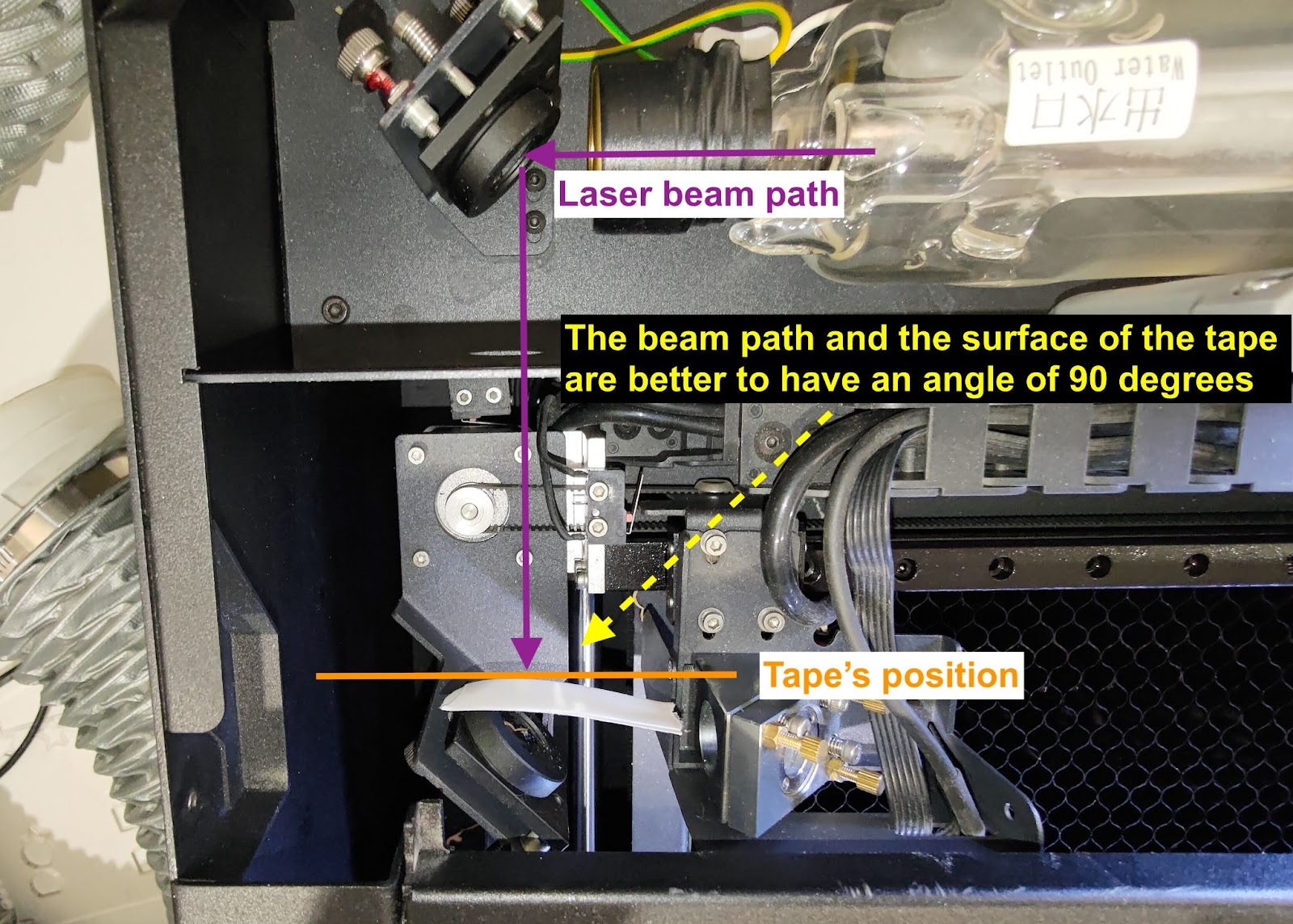

Coloque uma fita de duas camadas no 2º espelho e mova a cabeça para o canto superior esquerdo.
Faça três pulsos para criar o primeiro ponto.

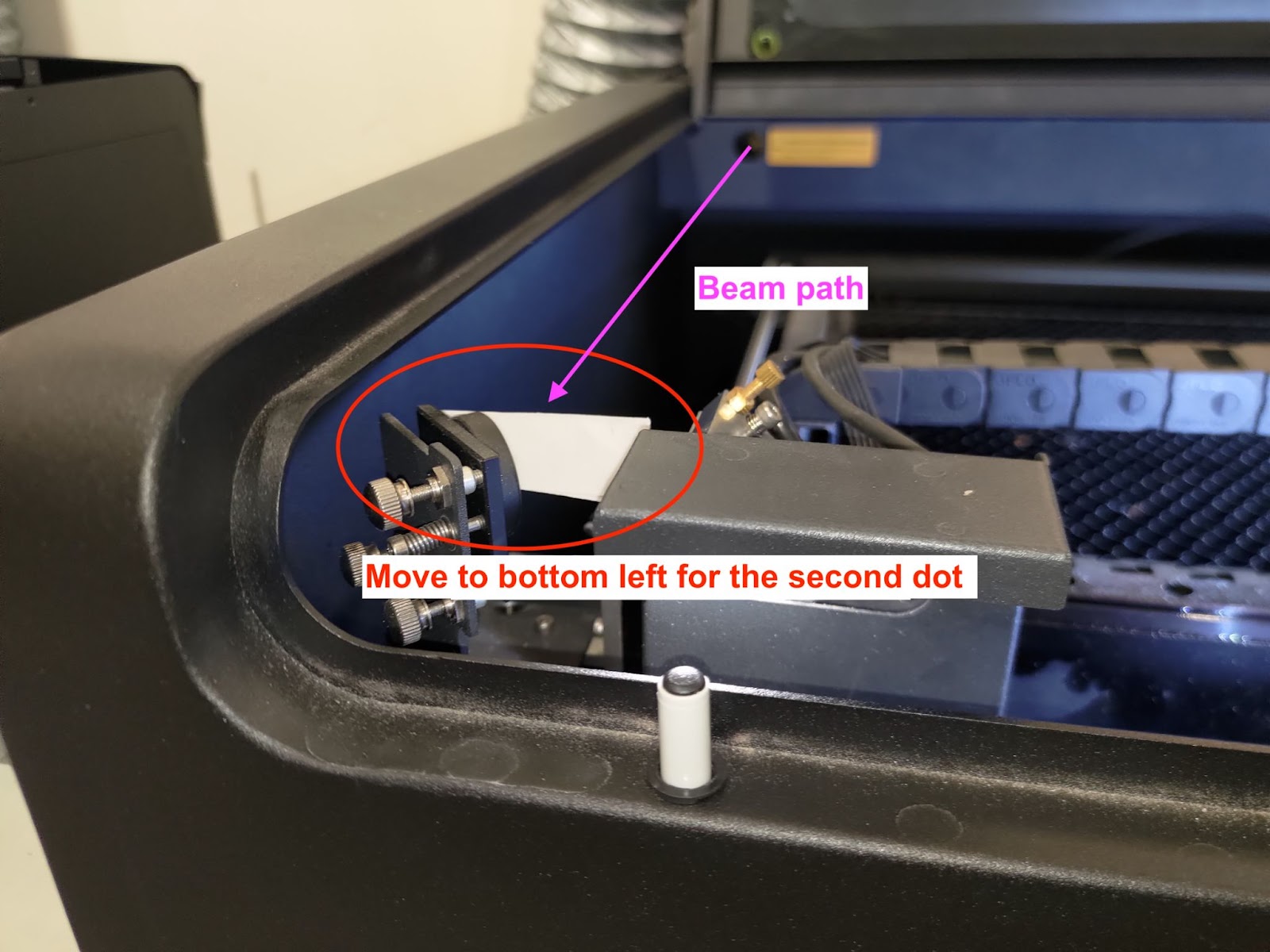

Passo 7-2 - Crie o Segundo Ponto para a Posição Inferior Esquerda
Mantenha a mesma fita no 2º espelho e mova a cabeça para o canto inferior esquerdo.
Faça três pulsos para criar o segundo ponto.
Se não houver um ponto na posição inferior esquerda, isso indica que o caminho está desalinhado drasticamente.
Por favor, mova a cabeça para a posição central esquerda e tente criar um ponto no meio à esquerda.

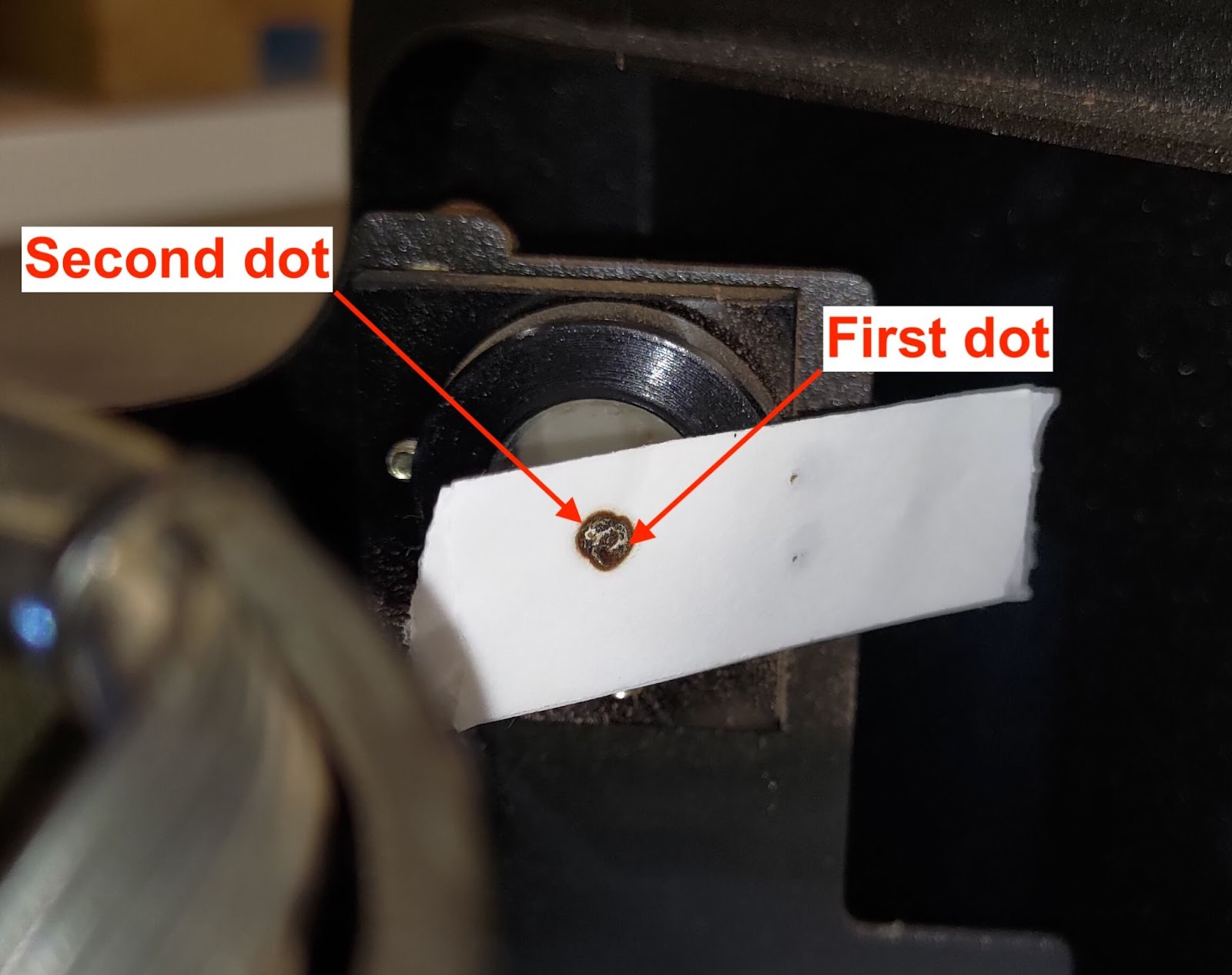

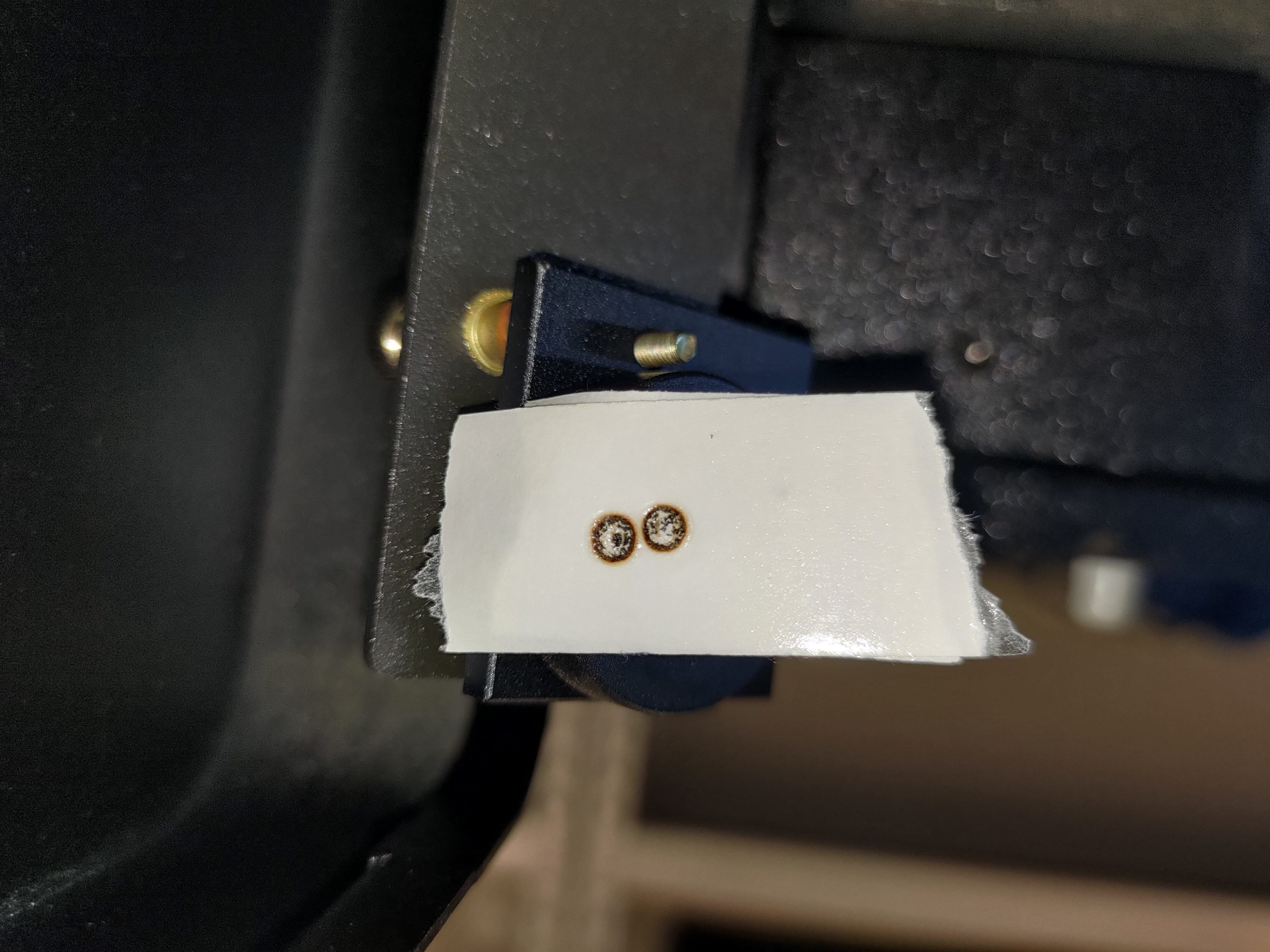

Etapa 7-3 - Verifique se o primeiro e o segundo pontos se sobrepõem

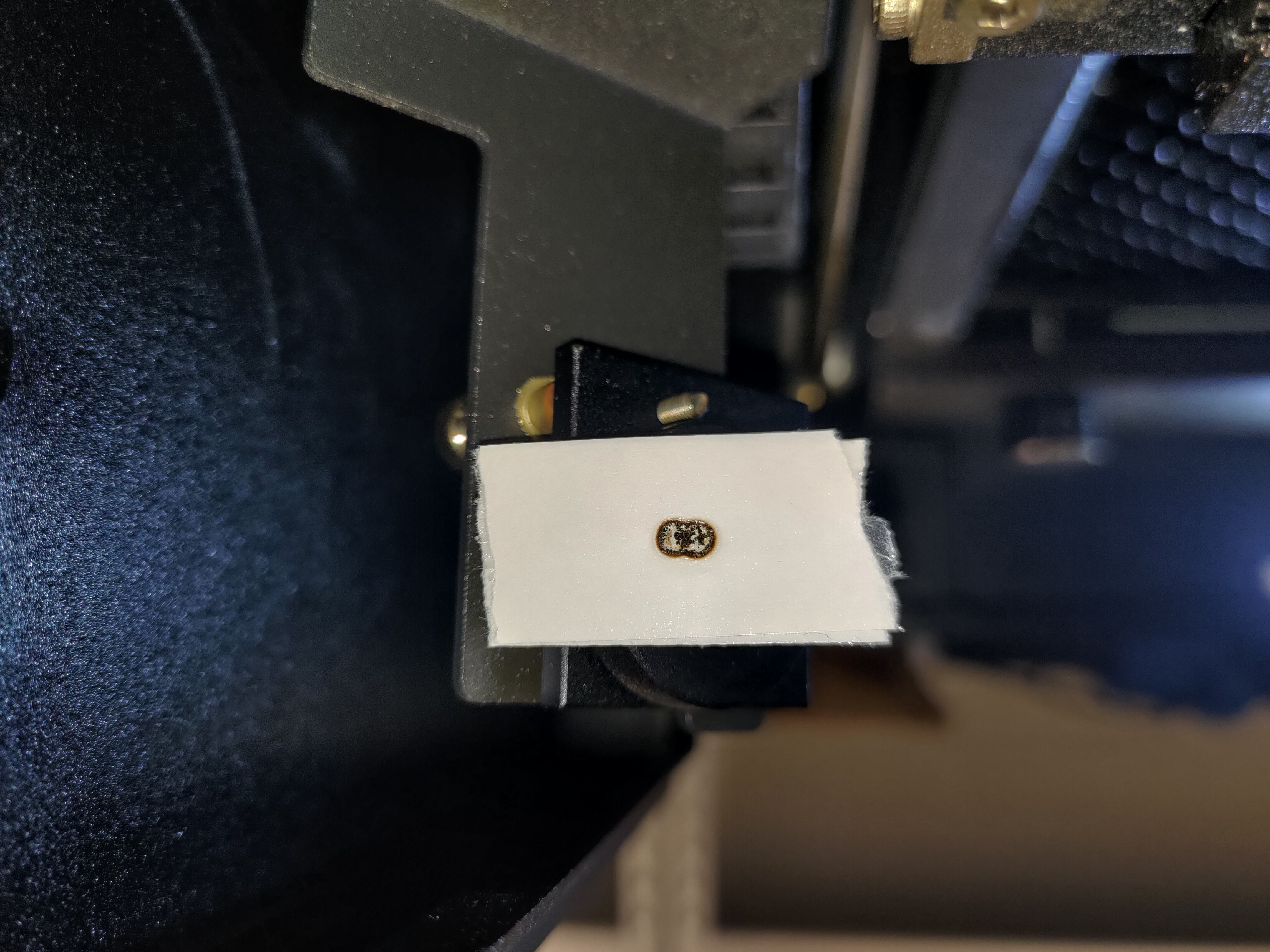

Se seus pontos se sobrepõem perfeitamente, como na foto de bom exemplo, isso indica que o caminho está alinhado corretamente.
Você pode mover para Etapa 7-5.

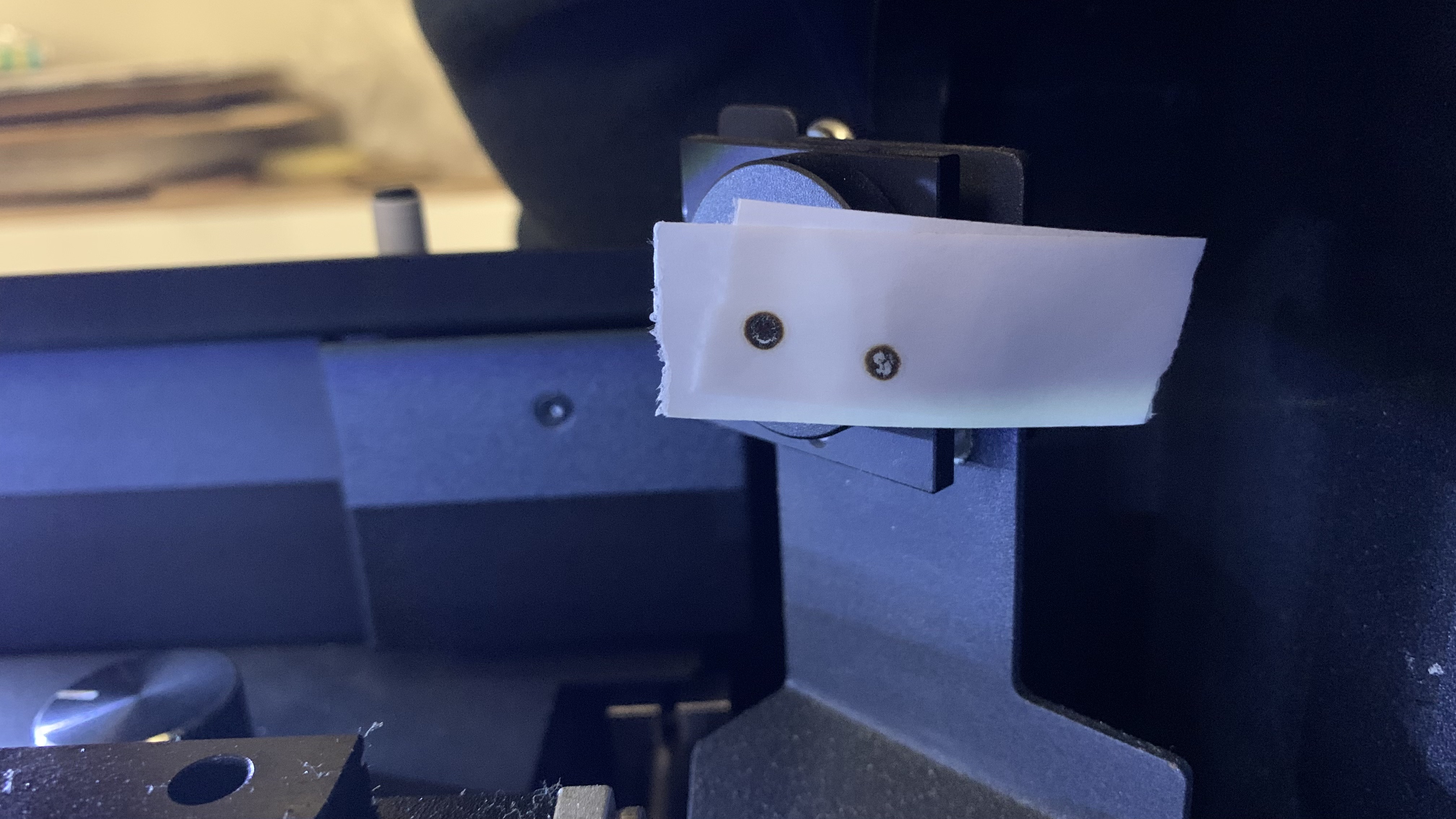

Se eles não se sobrepõem, como nos maus exemplos abaixo, isso indica que do 1º espelho para o 2º espelho, o caminho óptico está desalinhado e o 1º espelho precisa ser ajustado.

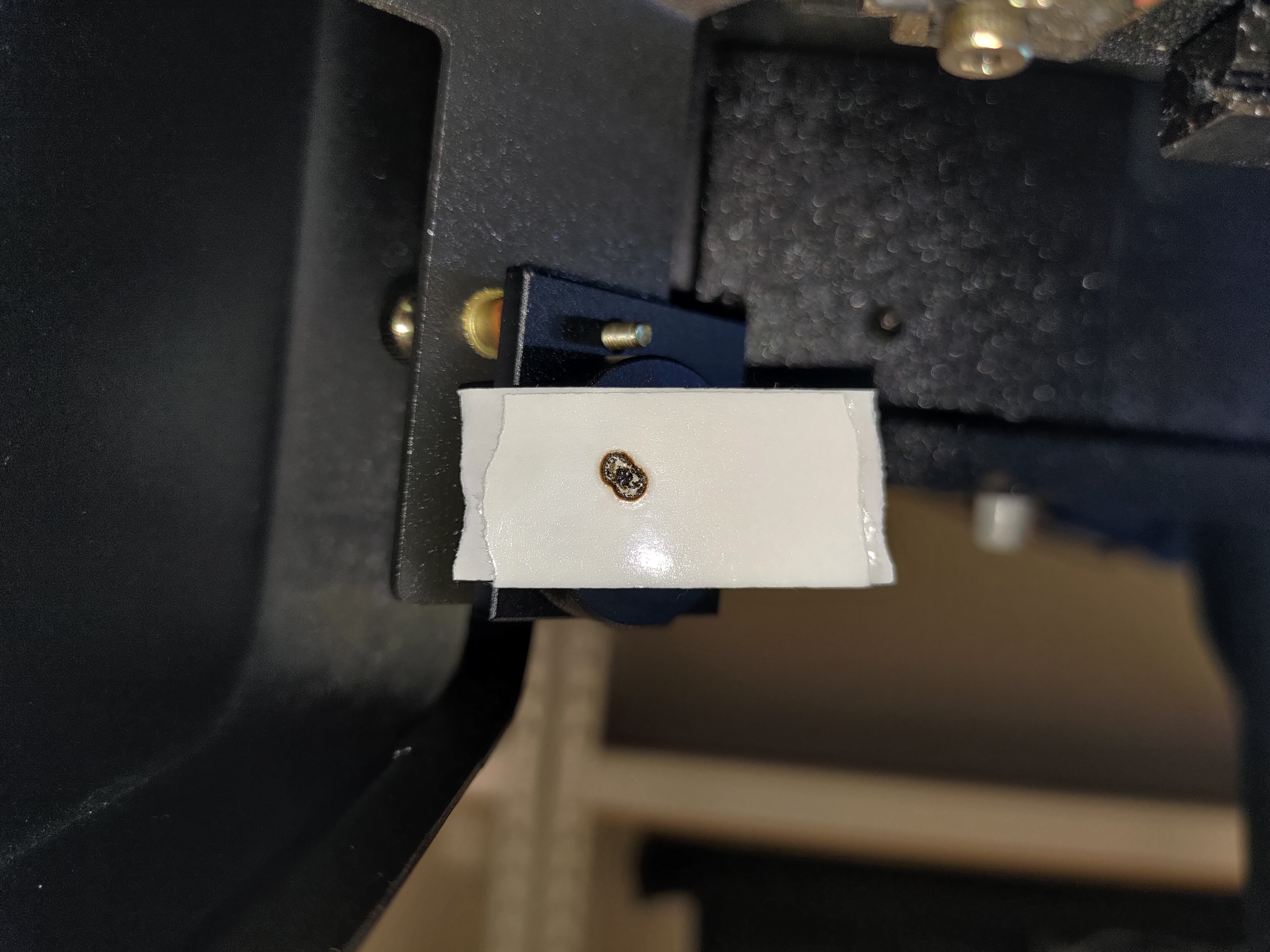

Bom exemplo:

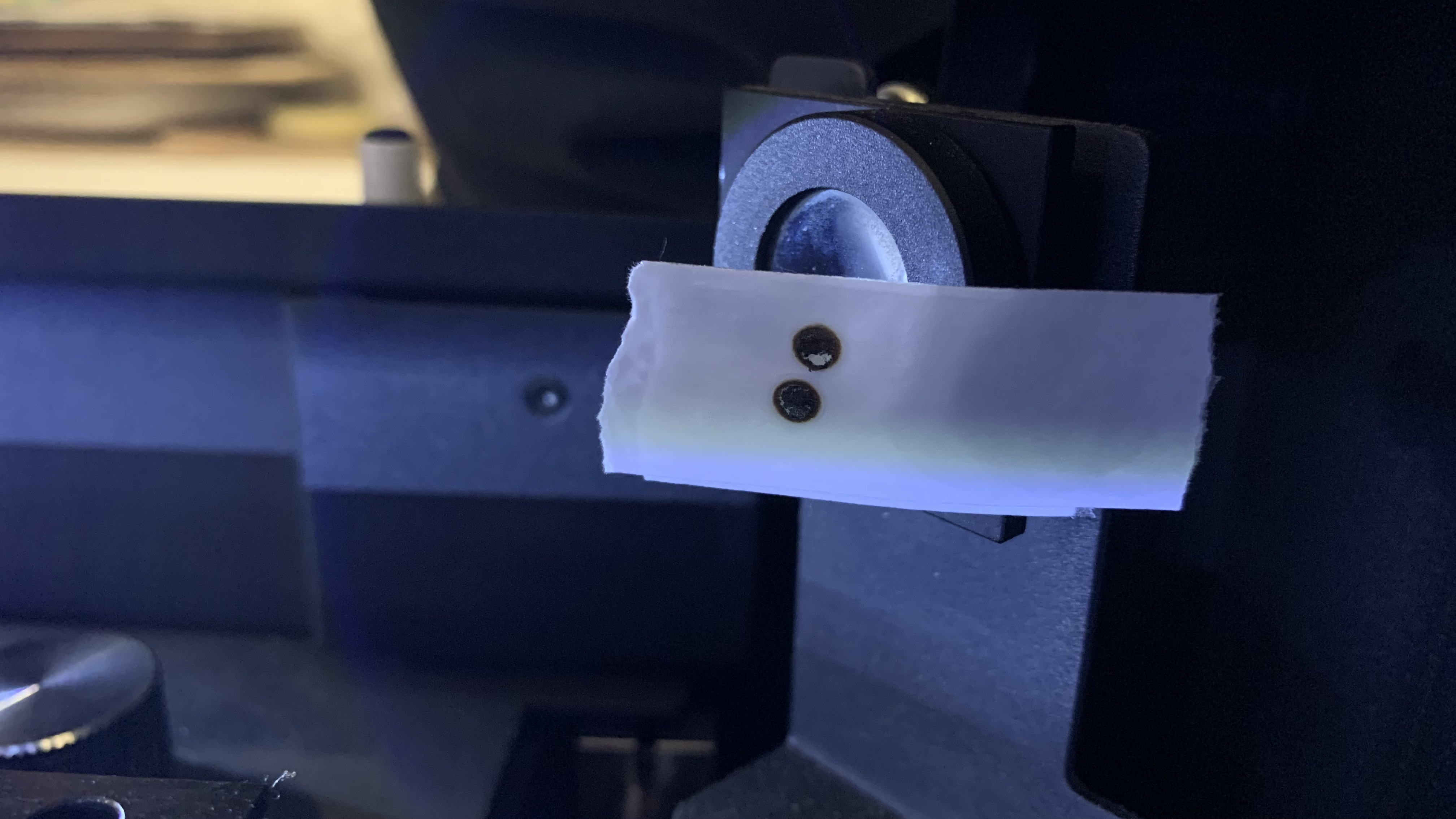

Mau exemplo:
Passo 7-4 - Alinhe o Caminho do 1º Espelho ao 2º Espelho
Esta etapa irá ensiná-lo como alinhar o caminho do 1º espelho para o 2º espelho ajustando os parafusos no 1º espelho.

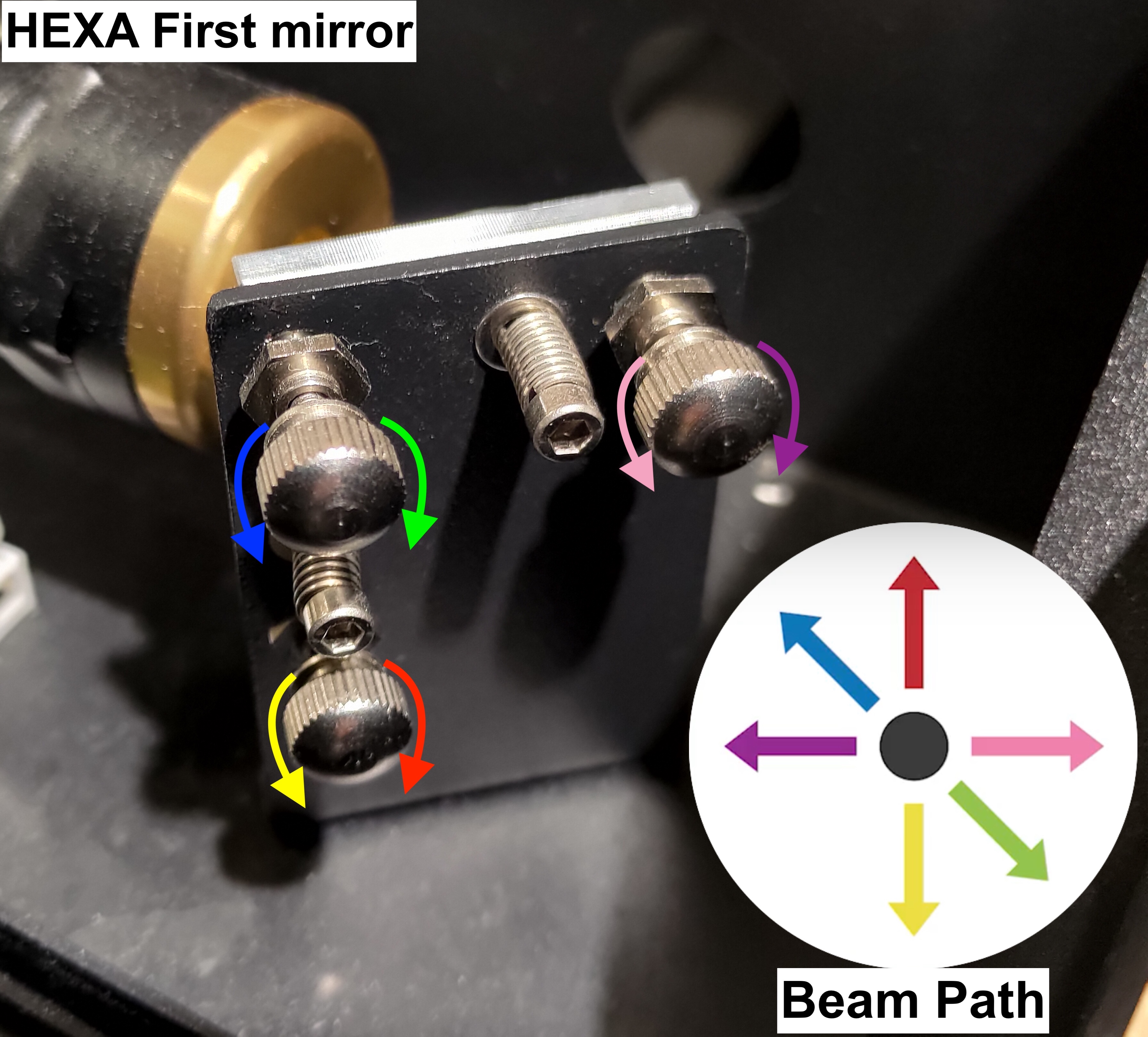

Existem três parafusos no 1º espelho, e girá-los no sentido horário ou anti-horário mudará o caminho do feixe, o que significa que a posição do segundo ponto mudará.
Por favor, observe que cada vez que você ajustar o parafuso, o caminho pode mudar. Para garantir a precisão, é recomendado remover a fita adesiva antiga com os pontos anteriores e usar uma nova fita de duas camadas para confirmar se os novos pontos se sobrepõem.
Passo 7-4-1 - Identifique o Parafuso a Ser Ajustado
Determine a posição do seu segundo ponto e mire no parafuso e sua direção de rotação.
Por favor, veja a foto abaixo e encontre o número que é semelhante à posição do seu segundo ponto:
Antes de ajustar o parafuso, aprenda como afrouxar corretamente a porca:
- Primeiro, pulverize o álcool nas porcas para derreter o gel ou cola e espere alguns segundos.
- Em seguida, use o alicate para segurar o parafuso e, em seguida, afrouxe a porca com a chave de cabeça dupla girando-a no sentido anti-horário.
Para #1:
O segundo ponto precisa descer para a direita para se sobrepor ao primeiro ponto
O parafuso superior esquerdo precisará ser girado no sentido horário. Por favor, consulte a foto abaixo.
Para #2:
O segundo ponto precisa ir diretamente para baixo para sobrepor o primeiro ponto.
O parafuso inferior esquerdo precisará ser girado no sentido anti-horário. Por favor, consulte a foto abaixo.
Para #3:
O segundo ponto precisa ir para baixo primeiro e depois para a esquerda para sobrepor o primeiro ponto.
O parafuso inferior esquerdo precisará ser girado no sentido anti-horário para fazer o ponto ir para baixo.
O parafuso superior direito precisará ser girado no sentido horário para fazer o ponto ir para a esquerda.
Por favor, consulte a foto abaixo.
Para #4:
O segundo ponto precisa ir para a direita para sobrepor o primeiro ponto.
O parafuso superior direito precisará ser girado no sentido anti-horário. Por favor, consulte a foto abaixo.
Para #5:
O segundo ponto precisa ir para a esquerda para sobrepor o primeiro ponto.
O parafuso superior direito precisará ser girado no sentido horário. Por favor, consulte a foto abaixo.
Para #6:
O segundo ponto precisa ir para a direita primeiro e depois para cima para sobrepor o primeiro ponto.
O parafuso superior direito precisará ser girado no sentido anti-horário para fazer o ponto ir para a direita.
O parafuso inferior esquerdo precisará ser girado no sentido horário para fazer o ponto ir para cima.
Por favor, consulte a foto abaixo.
Para #7:
O segundo ponto precisa ir diretamente para cima para sobrepor o primeiro ponto.
O parafuso inferior esquerdo precisará ser girado no sentido horário. Por favor, consulte a foto abaixo.
Para #8:
O segundo ponto precisa subir para a esquerda para sobrepor o primeiro ponto
O parafuso superior esquerdo precisará ser girado no sentido anti-horário. Por favor, consulte a foto abaixo.
Passo 7-4-2 - Aperte a Porca Após o Ajuste
Por favor, aperte a porca após ajustar o parafuso girando-o no sentido horário.
Passo 7-5 - Recolha a Fita do 2º Espelho
Coloque a fita do 2º espelho no papel. Anote a posição e o número de pulsos como na foto abaixo.
Passo 8 - Verifique o Caminho do 2º ao 3º Espelho
Esta etapa é para verificar se o caminho está alinhado do 2º espelho ao 3º espelho.

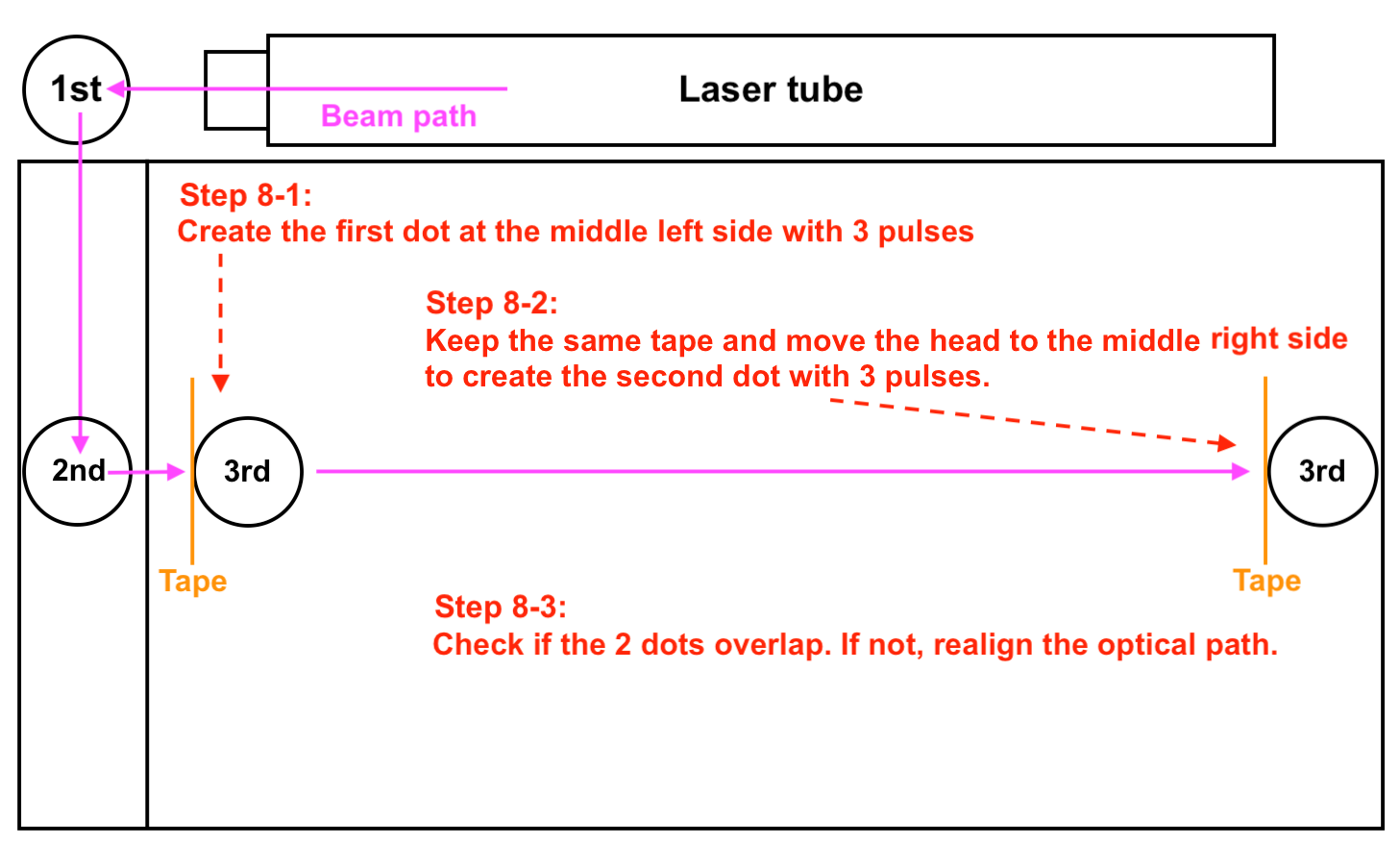

Visão geral da etapa:

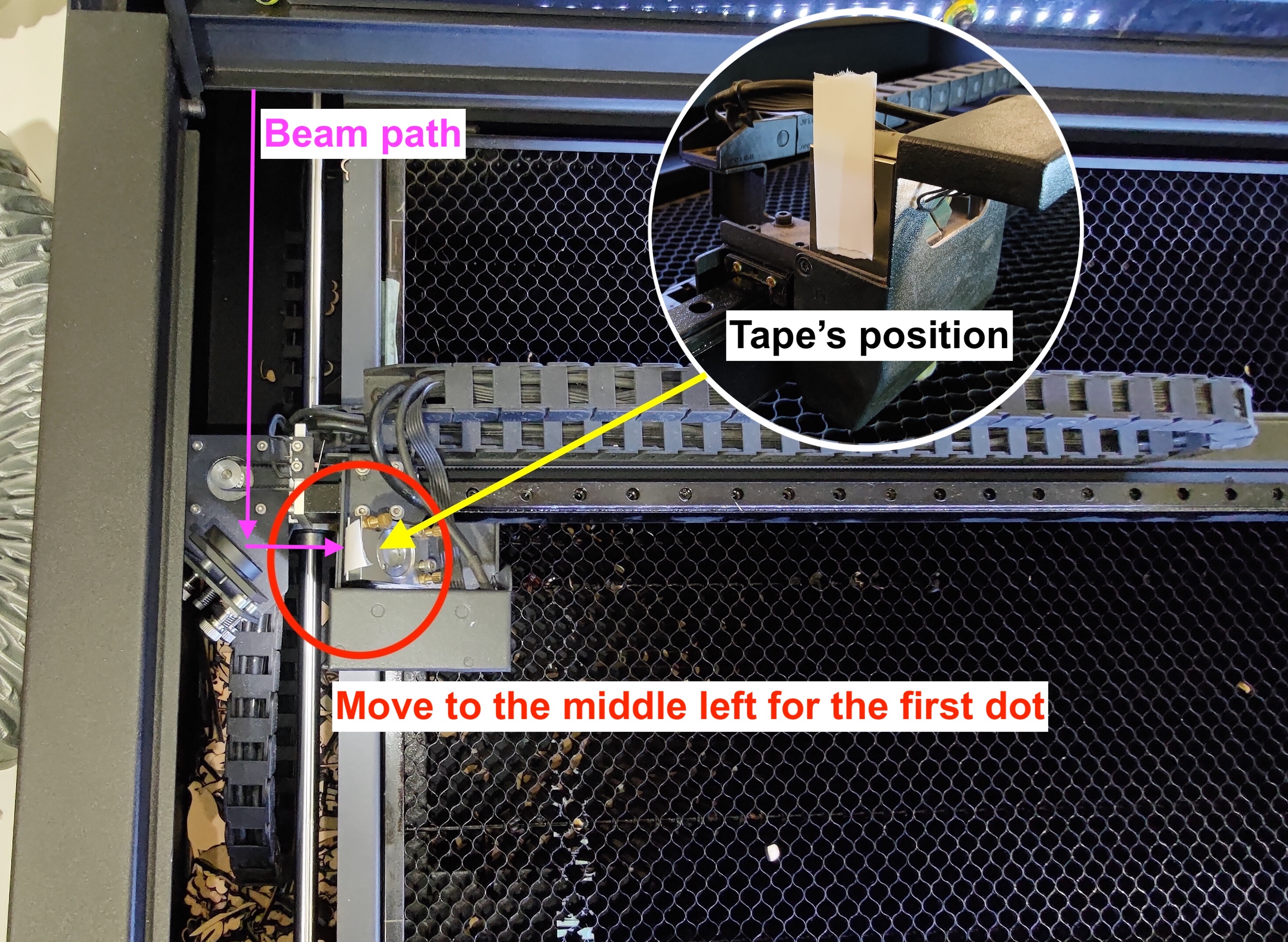

Passo 8-1 - Crie o Primeiro Ponto para a Posição Central Esquerda

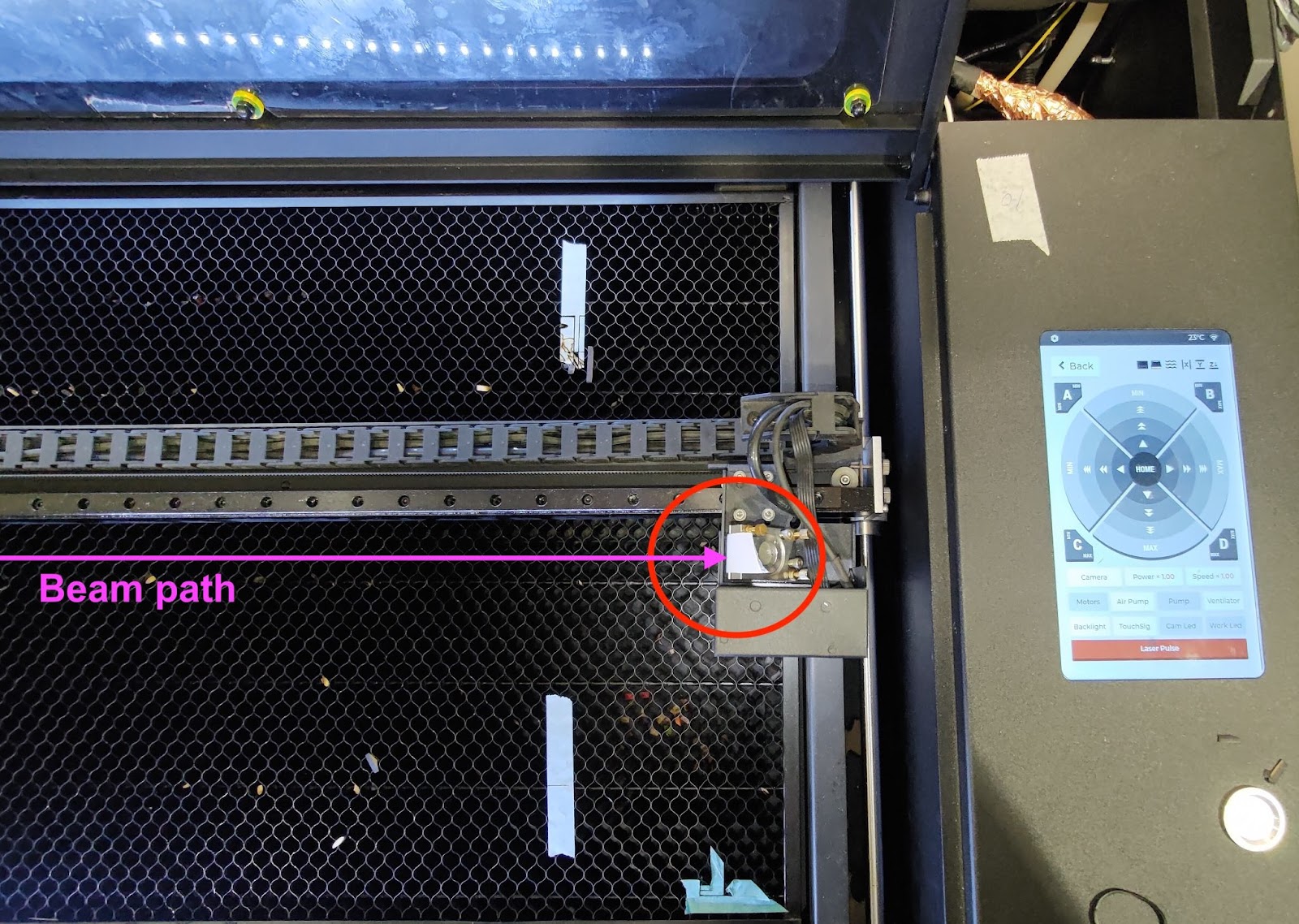

Coloque uma fita de duas camadas no 3º espelho e mova a cabeça para a posição meio-esquerda .
Faça três pulsos para criar o primeiro ponto.
Passo 8-2 - Crie o Segundo Ponto para a Posição Central Direita
Mantenha a mesma fita no 3º espelho e mova a cabeça para a posição meio-direita.
Faça três pulsos para criar o segundo ponto.

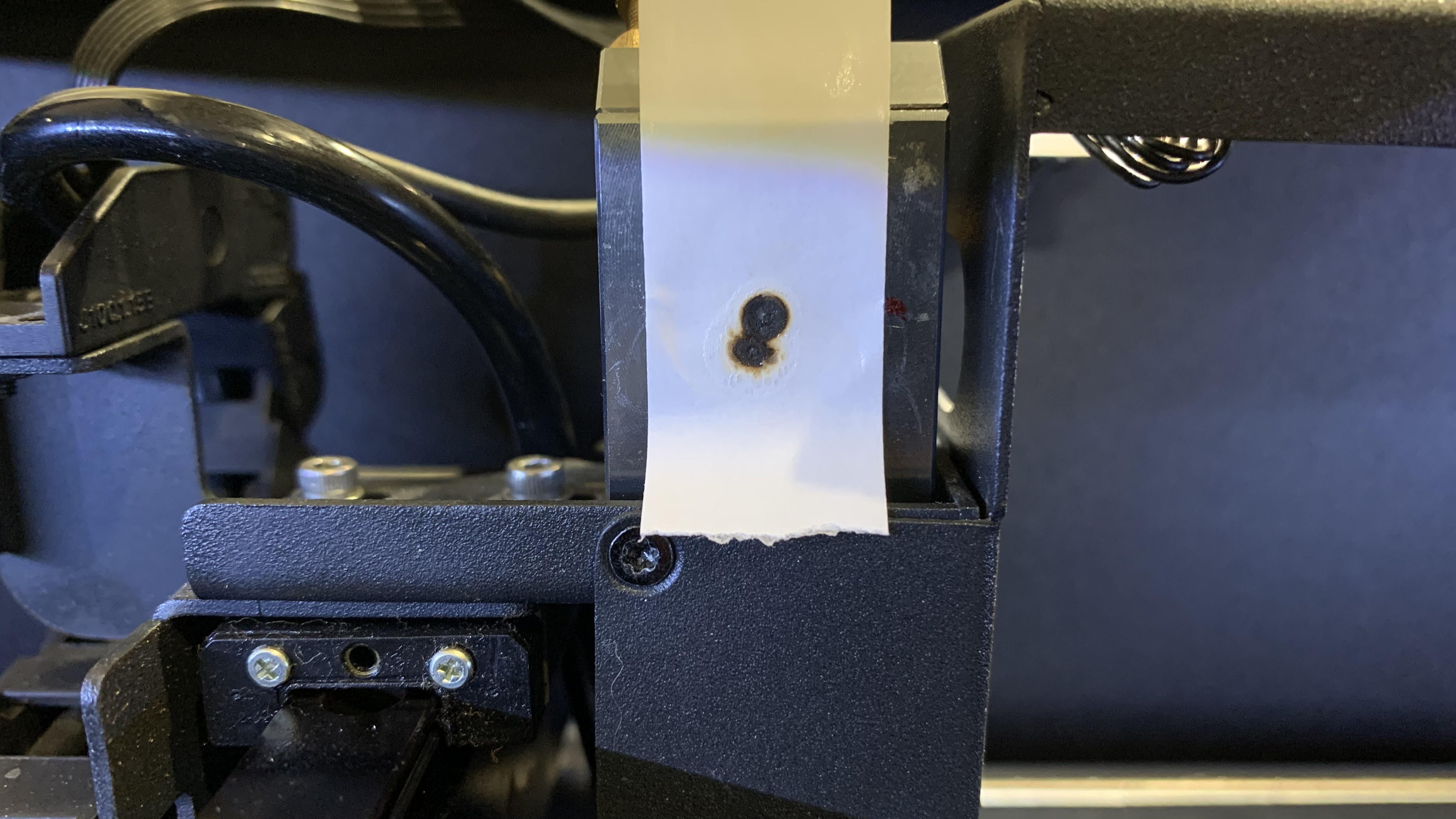

Etapa 8-3 - Verifique se o primeiro e o segundo pontos se sobrepõem

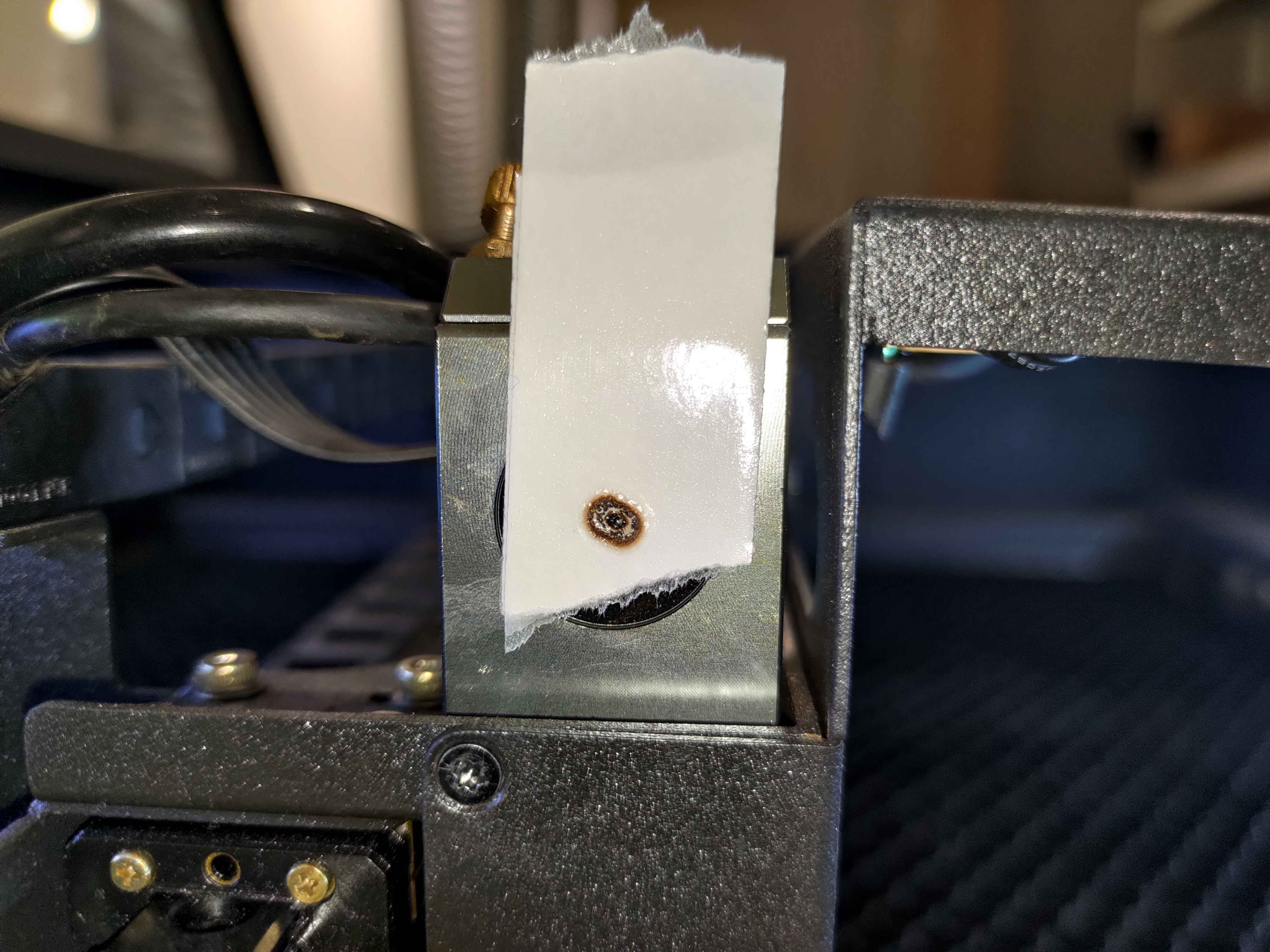

Se seus pontos se sobrepõem perfeitamente, como na foto de bom exemplo abaixo, isso indica que o caminho está alinhado corretamente. Você pode prosseguir para a Etapa 8-5.

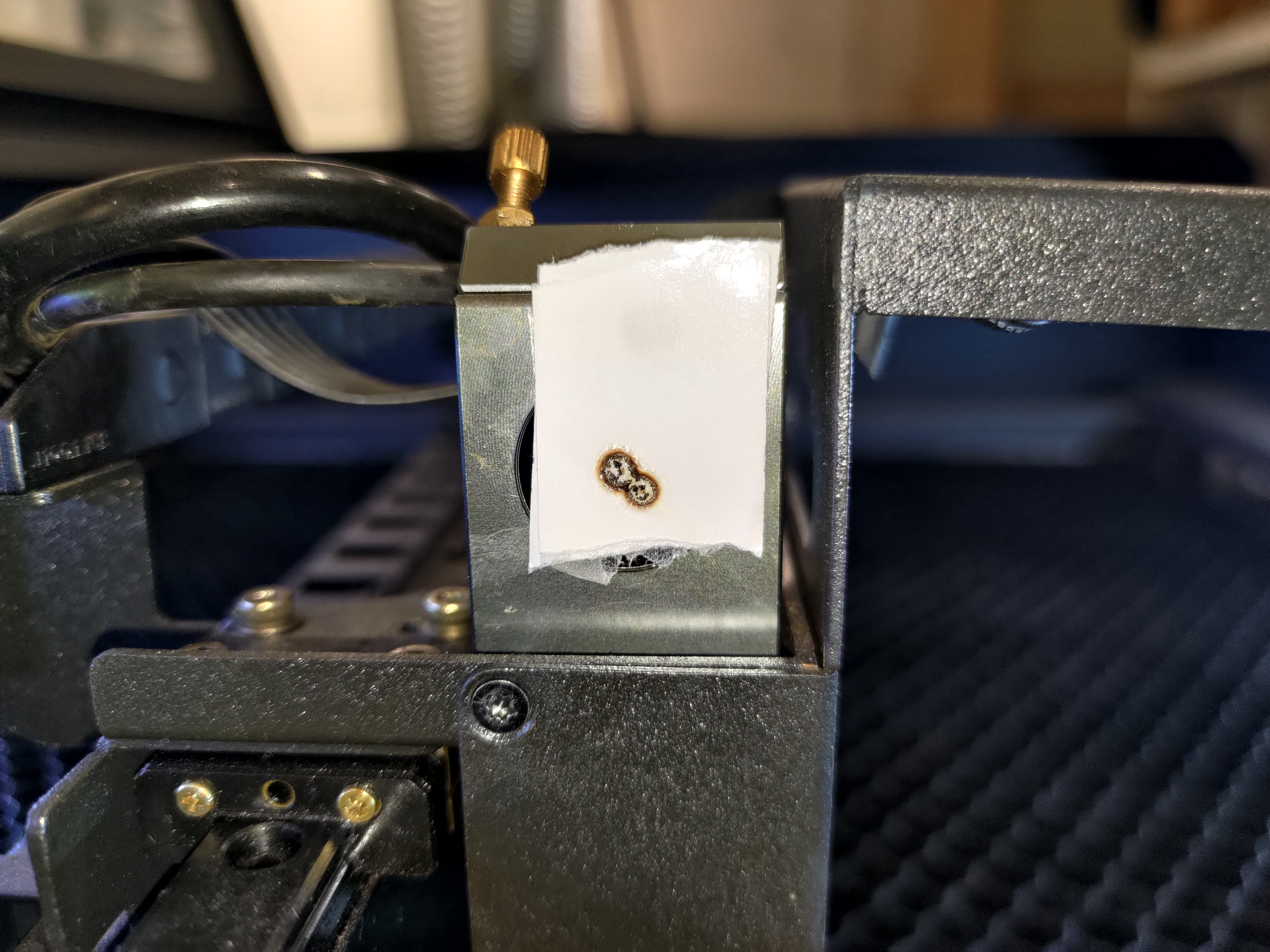

Se eles não se sobrepõem, isso indica que do 2º espelho para o 3º espelho, o caminho óptico está desalinhado e o 2º espelho precisa ser ajustado.

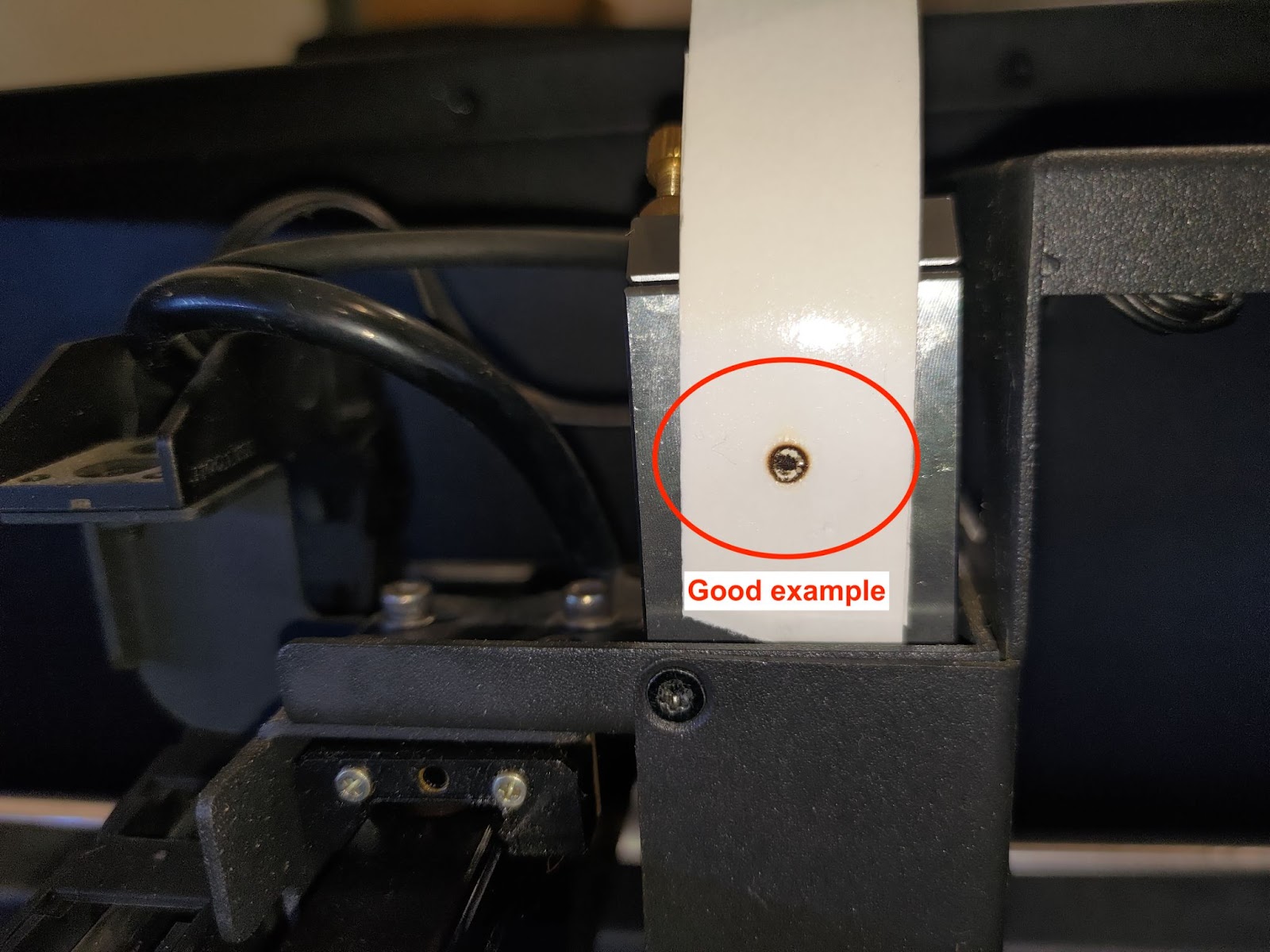

Bom exemplo:

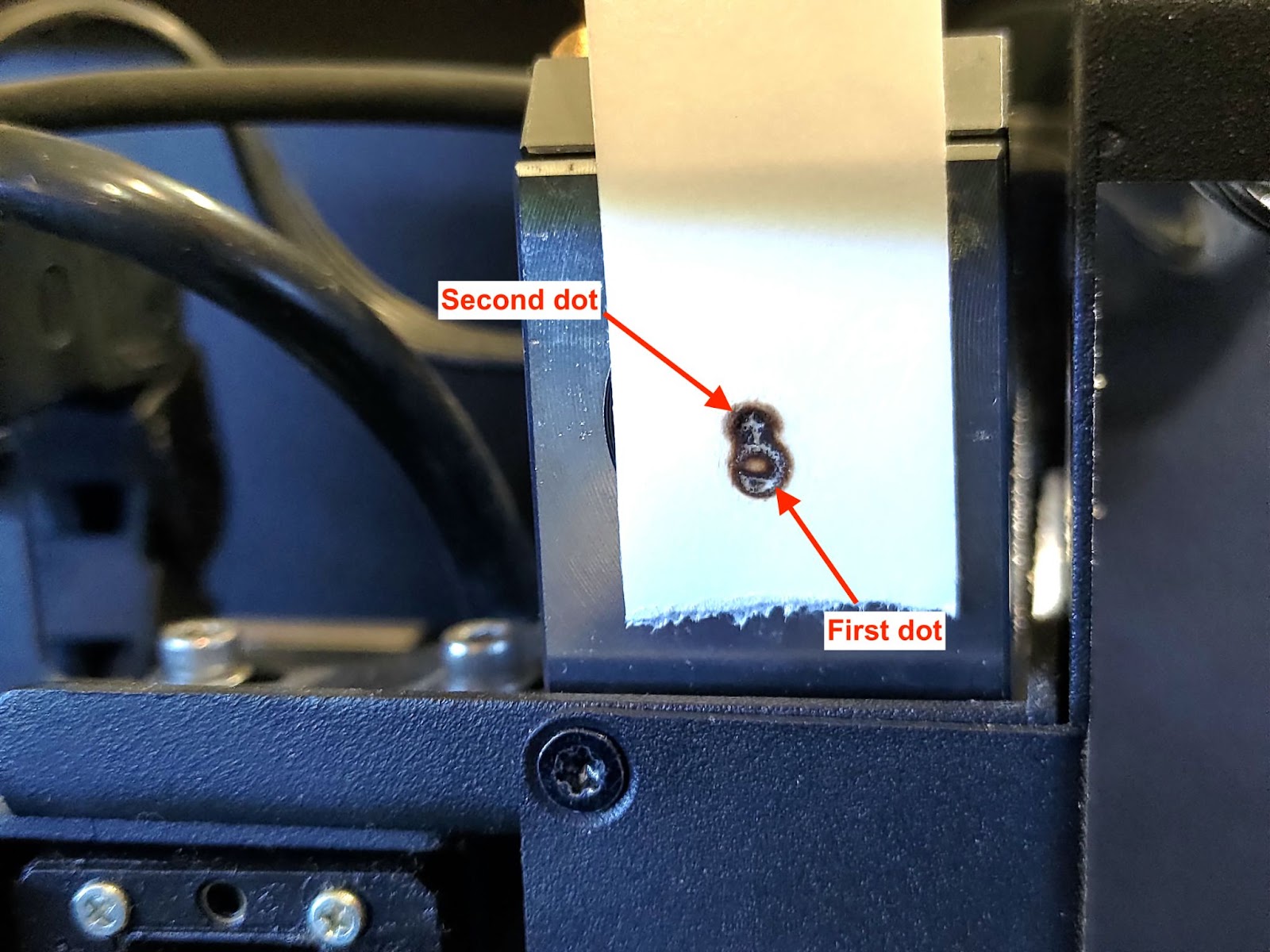

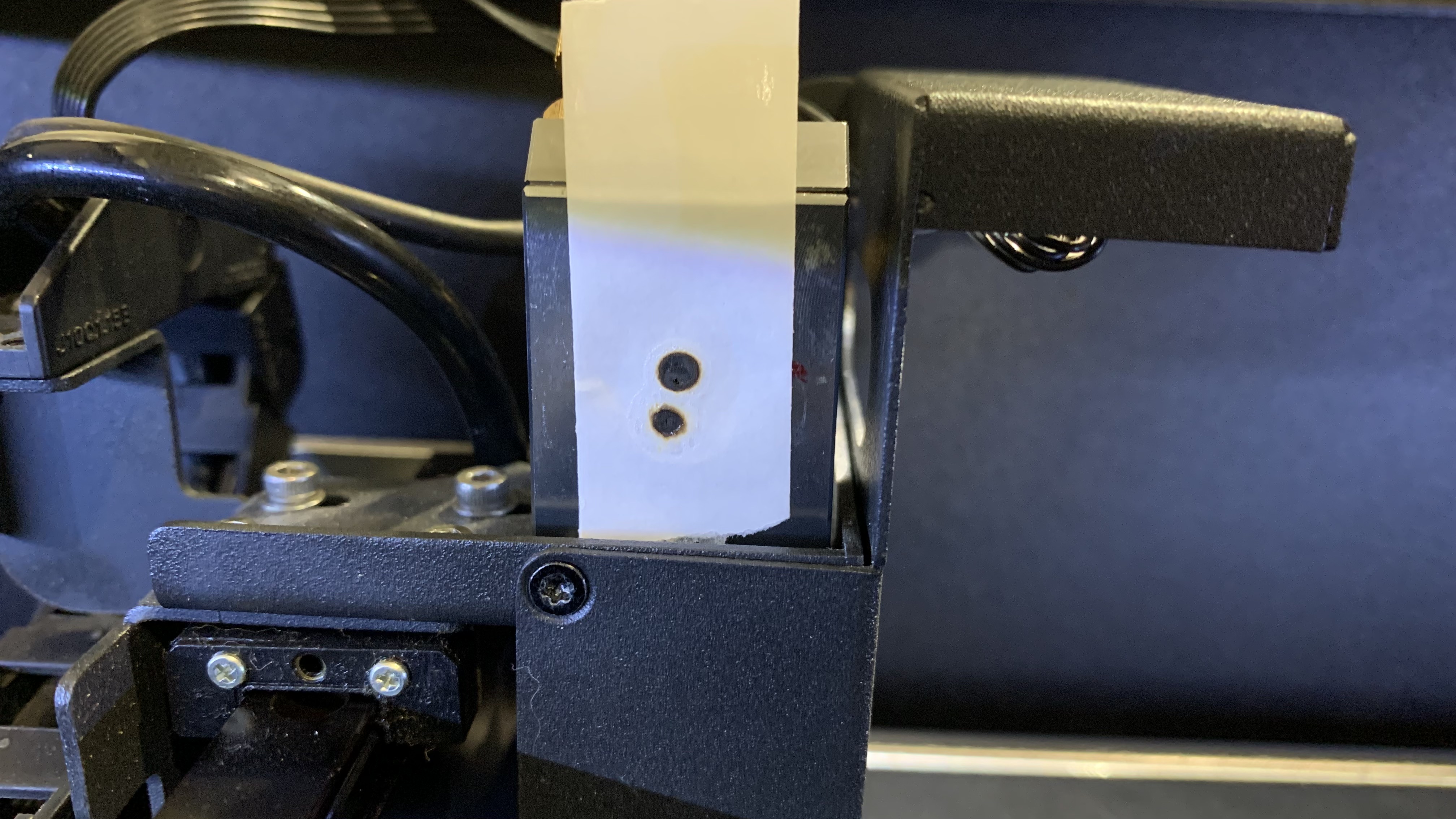

Mau exemplo:
Passo 8-4 - Alinhe o Caminho do 2º Espelho para o 3º Espelho
Esta etapa ensinará como alinhar o caminho do 2º espelho para o 3º espelho ajustando os parafusos no 2º espelho.
Existem três parafusos no 2º espelho, e girá-los no sentido horário ou anti-horário mudará o caminho do feixe, o que significa a posição do segundo ponto mudará.
Por favor, observe que cada vez que você ajustar o parafuso, o caminho pode mudar. Para garantir a precisão, é recomendado remover a fita adesiva antiga com os pontos anteriores e usar uma nova fita de duas camadas para confirmar se os novos pontos se sobrepõem.
Passo 8-4-1 - Localize o Parafuso a Ser Ajustado
Determine a posição do seu segundo ponto e mire no parafuso e sua direção de rotação.

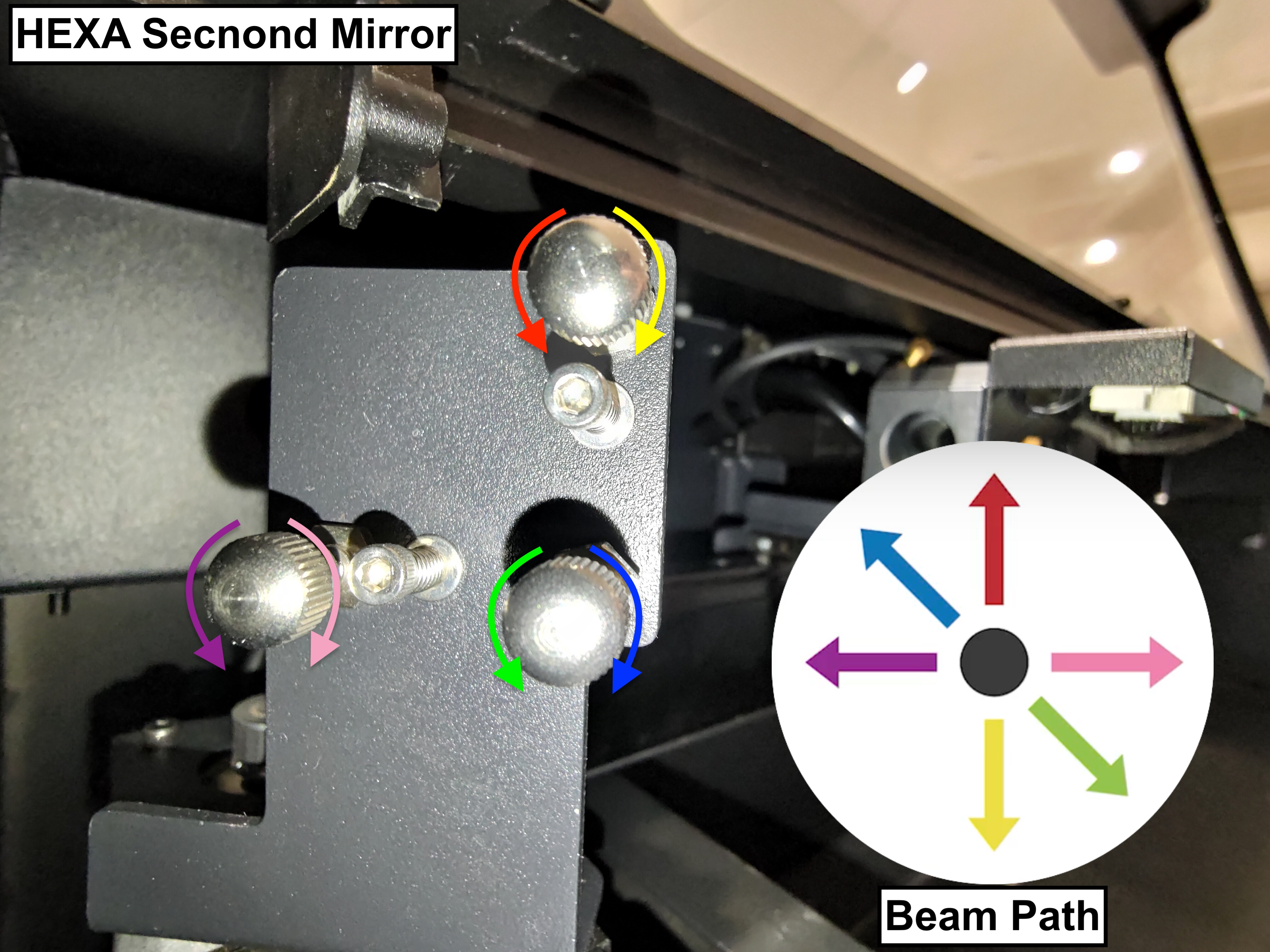

Por favor, veja a foto abaixo e encontre o número que é semelhante à posição do seu segundo ponto:

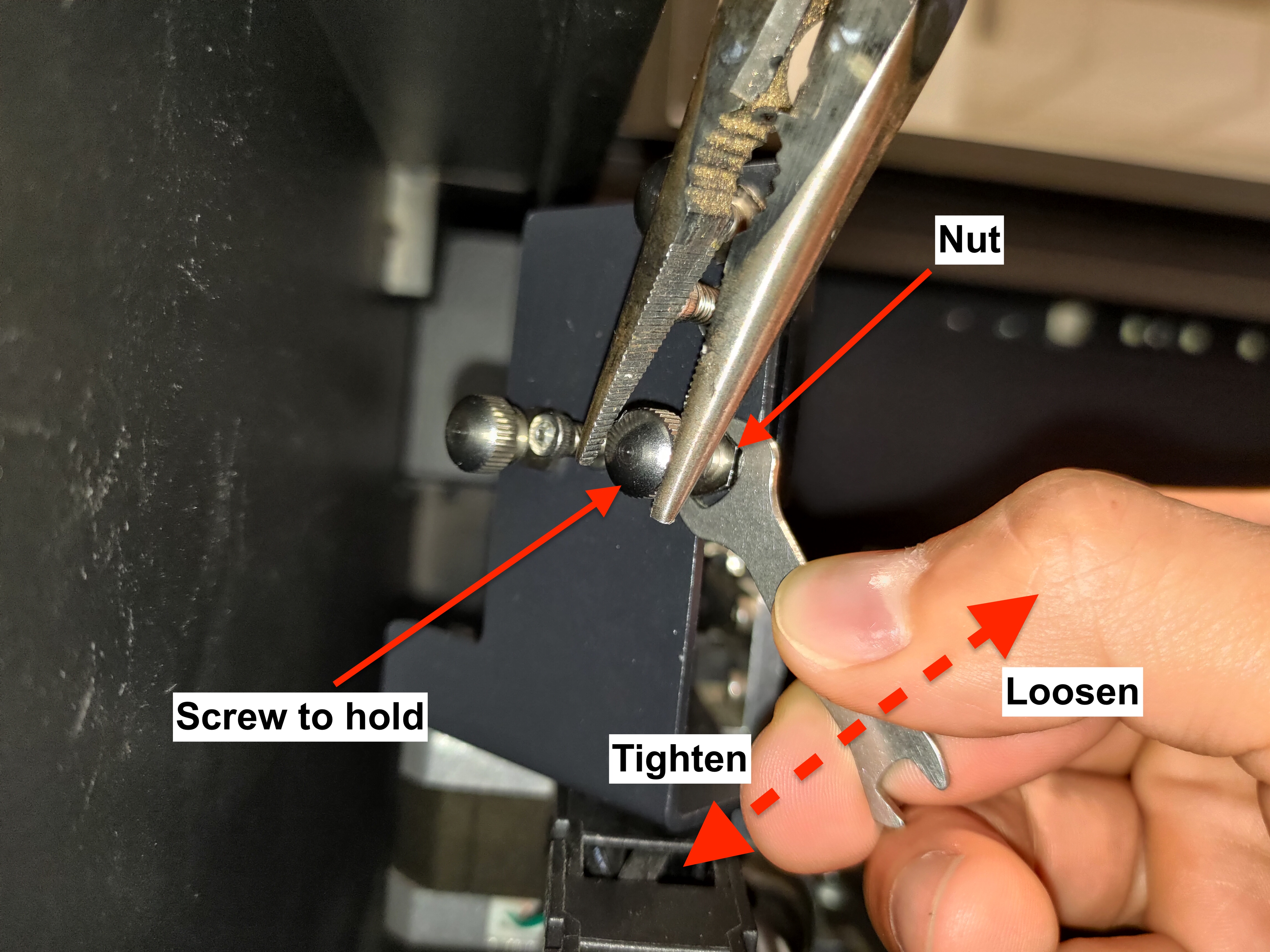

Antes de ajustar o parafuso, aprenda como afrouxar corretamente a porca:
- Primeiro, pulverize o álcool nas porcas para derreter o gel ou cola e espere alguns segundos.
- Em seguida, use o alicate para segurar o parafuso e então solte a porca com a chave de cabeça dupla girando-a no sentido anti-horário.
Para #1:
O segundo ponto precisa descer para a direita para se sobrepor ao primeiro ponto
O parafuso inferior direito precisará ser girado no sentido anti-horário.
Por favor, consulte a foto abaixo.
Para #2:
O segundo ponto precisa ir diretamente para baixo para sobrepor o primeiro ponto.
O parafuso superior direito precisará ser girado no sentido horário. Por favor, consulte a foto abaixo.
Para #3:
O segundo ponto precisa ir para baixo primeiro e depois para a esquerda para sobrepor o primeiro ponto.
O parafuso superior direito precisará ser girado no sentido horário para fazer o ponto descer.
O parafuso inferior esquerdo precisará ser girado no sentido anti-horário para fazer o ponto ir para a esquerda.
Por favor, consulte a foto abaixo.
Para #4:
O segundo ponto precisa ir para a direita para sobrepor o primeiro ponto.
O parafuso inferior esquerdo precisará ser girado no sentido horário. Por favor, consulte a foto abaixo.
Para #5:
O segundo ponto precisa ir para a esquerda para sobrepor o primeiro ponto.
O parafuso inferior esquerdo precisará ser girado no sentido anti-horário.
Por favor, consulte a foto abaixo.
Para #6:
O segundo ponto precisa ir para a direita primeiro e depois para cima para sobrepor o primeiro ponto.
O parafuso inferior esquerdo precisará ser girado no sentido horário para fazer o ponto ir para a direita.
O parafuso superior direito precisará ser girado no sentido anti-horário para fazer o ponto subir.
Por favor, consulte a foto abaixo.
Para #7:
O segundo ponto precisa ir diretamente para cima para sobrepor o primeiro ponto.
O parafuso superior direito precisará ser girado no sentido anti-horário. Por favor, consulte a foto abaixo.
Para #8:
O segundo ponto precisa subir para a esquerda para sobrepor o primeiro ponto
O parafuso inferior direito precisará ser girado no sentido horário. Por favor, consulte a foto abaixo.
Passo 8-4-2 - Aperte a Porca Após o Ajuste
Por favor aperte a porca após ajustar o parafuso, girando-a no sentido horário.
Etapa 8-5 - Verifique a Posição do Ponto na Entrada do 3º Espelho

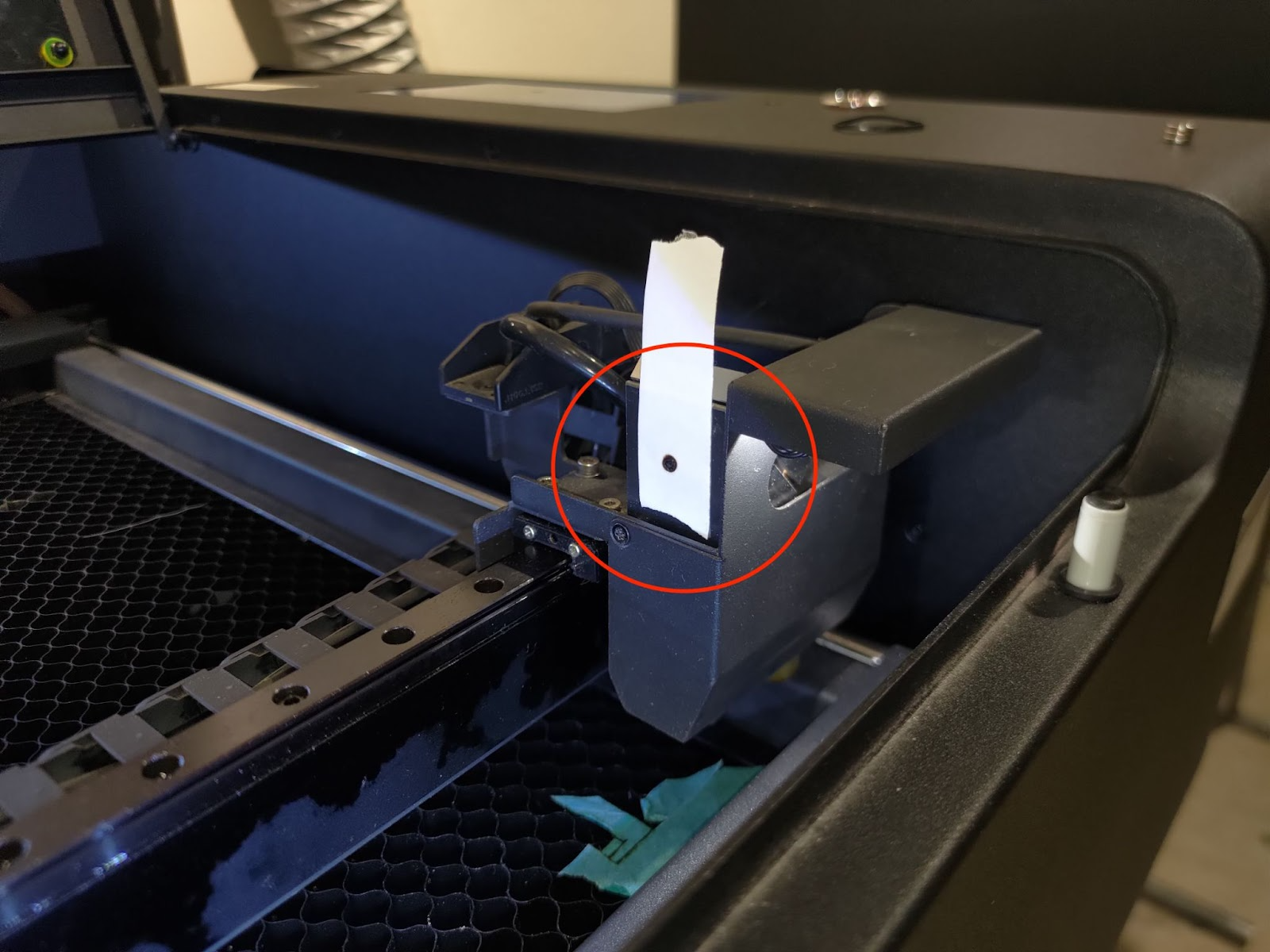

Se o caminho do 2º para o 3º espelho estiver alinhado, use a ferramenta OPA para verificar se o ponto está no centro da entrada do 3º espelho.
Por favor, use o link para baixar o arquivo e use um acrílico transparente de 3mm para gravar e cortar.

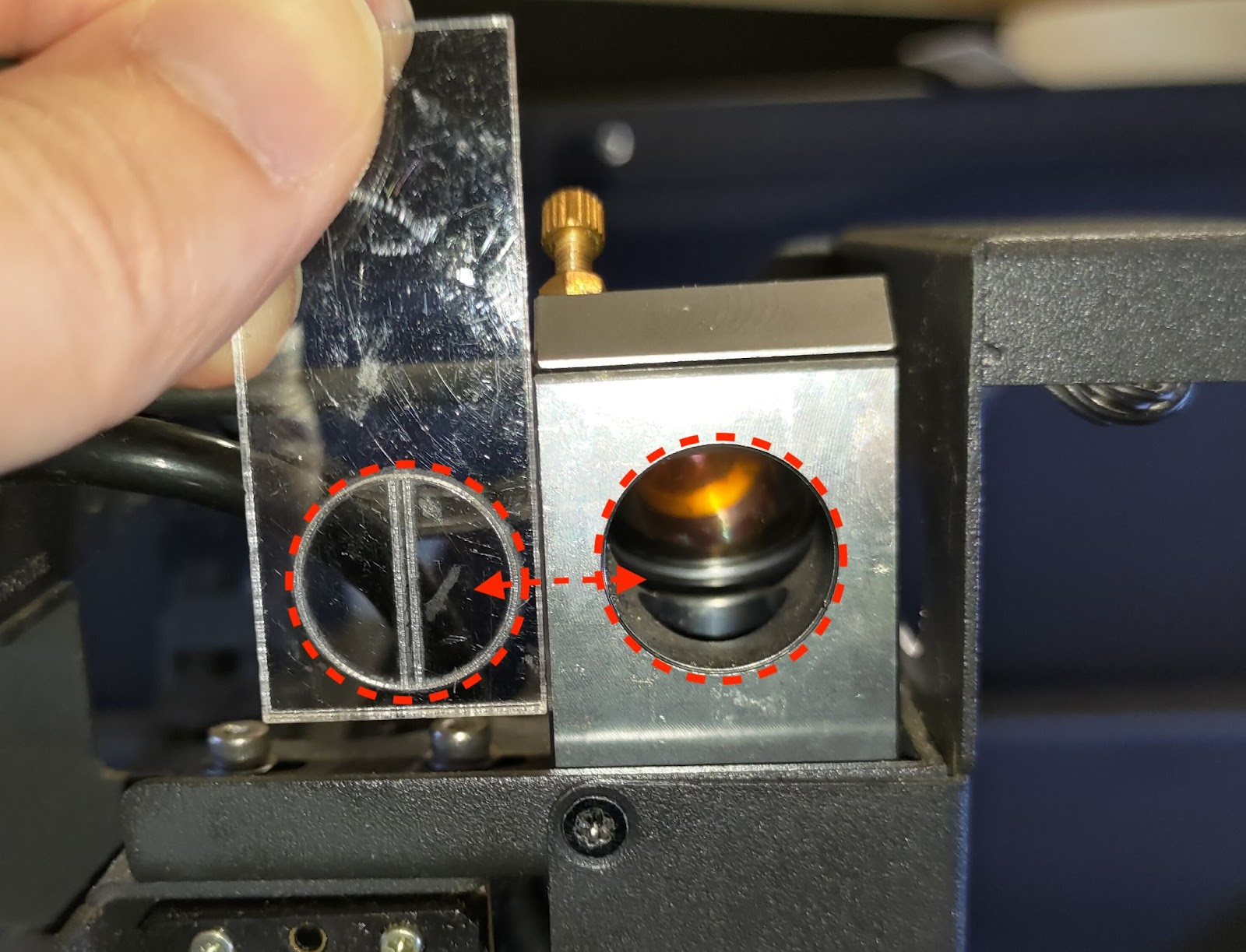

O círculo da ferramenta corresponderá à entrada, como na foto abaixo.
Se sua máquina não conseguir cortar em nenhuma área da mesa, você terá que fazer uma ferramenta temporária.
Por favor, use um pedaço de fita adesiva transparente e dobre-a para encobrir a parte adesiva.
Desenhe duas linhas como nas fotos abaixo:
O centro das linhas na fita será o centro da entrada redonda.
(Sugere-se marcar duas marcas como os pontos vermelhos na foto abaixo para alinhar as linhas na fita.)
Passo 8-5-1 - Crie o Ponto

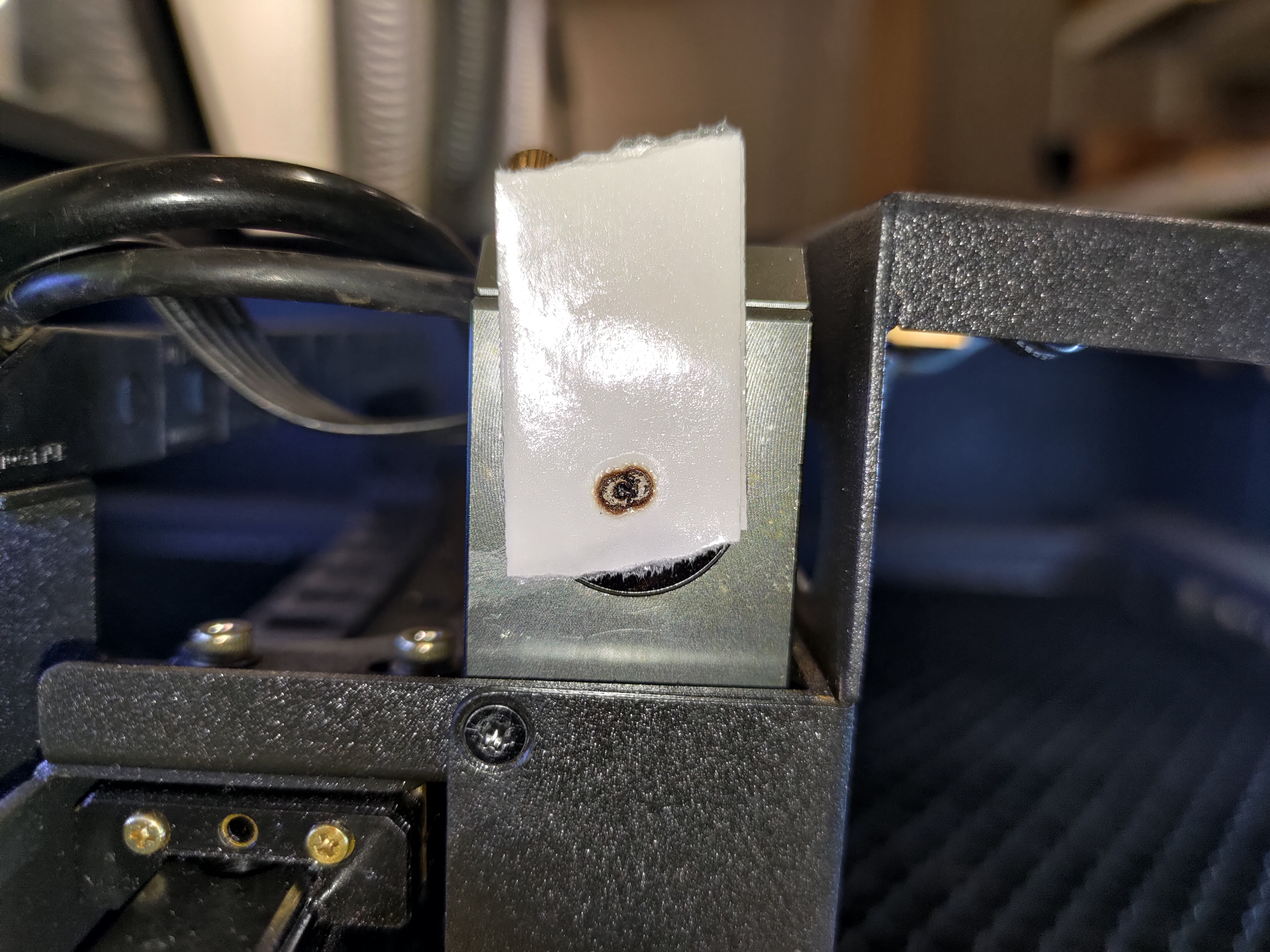

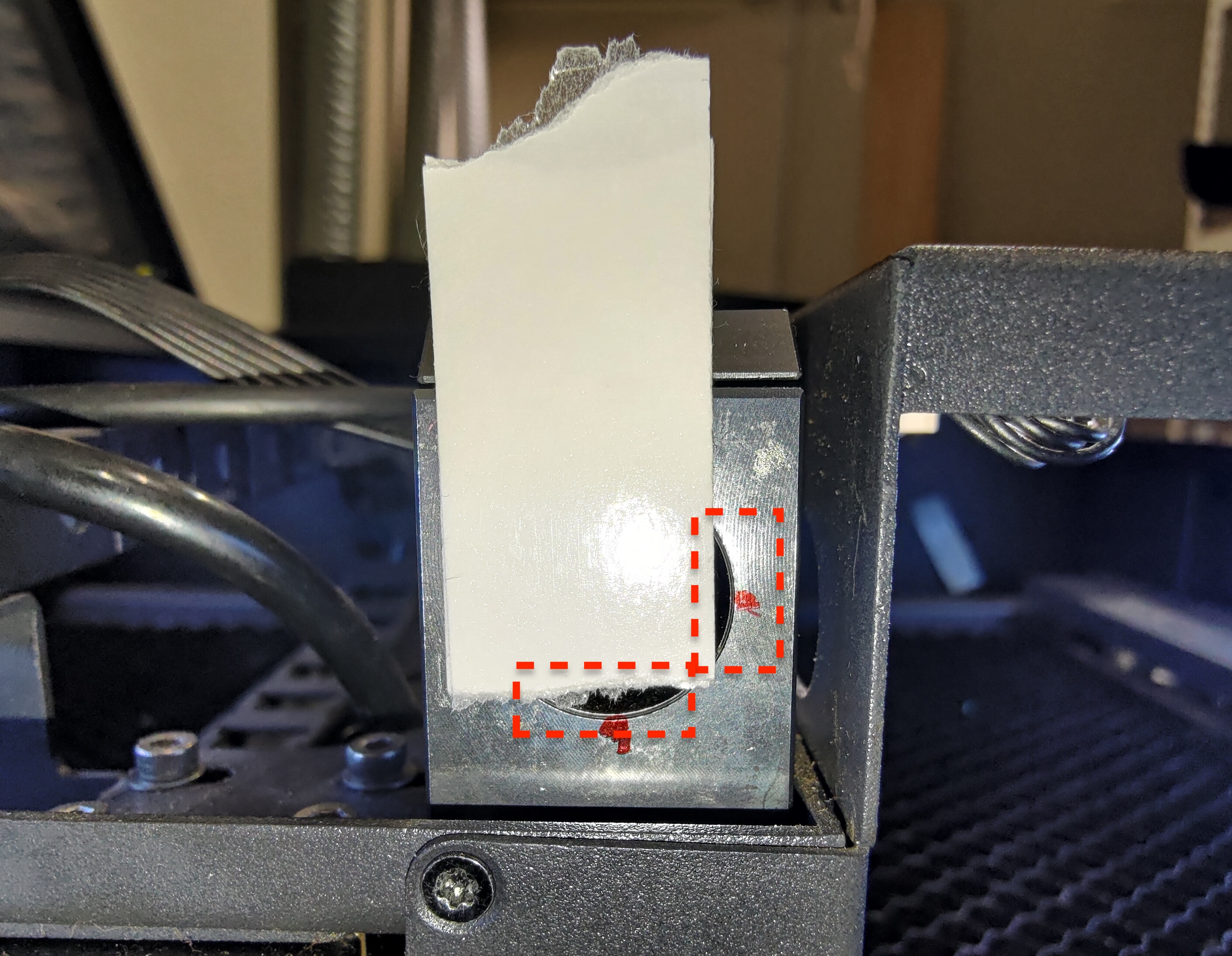

Coloque uma fita dupla face na entrada do 3º espelho.
Não cubra o círculo (entrada) completamente, deixe um pouco para fora para alinhar a posição da ferramenta OPA.
Mova a cabeça para o centro da mesa e faça 5 pulsos.
Passo 8-5-2 - Verifique a Linha Vertical com a Ferramenta
Use a ferramenta para verificar se o ponto está no centro verticalmente.

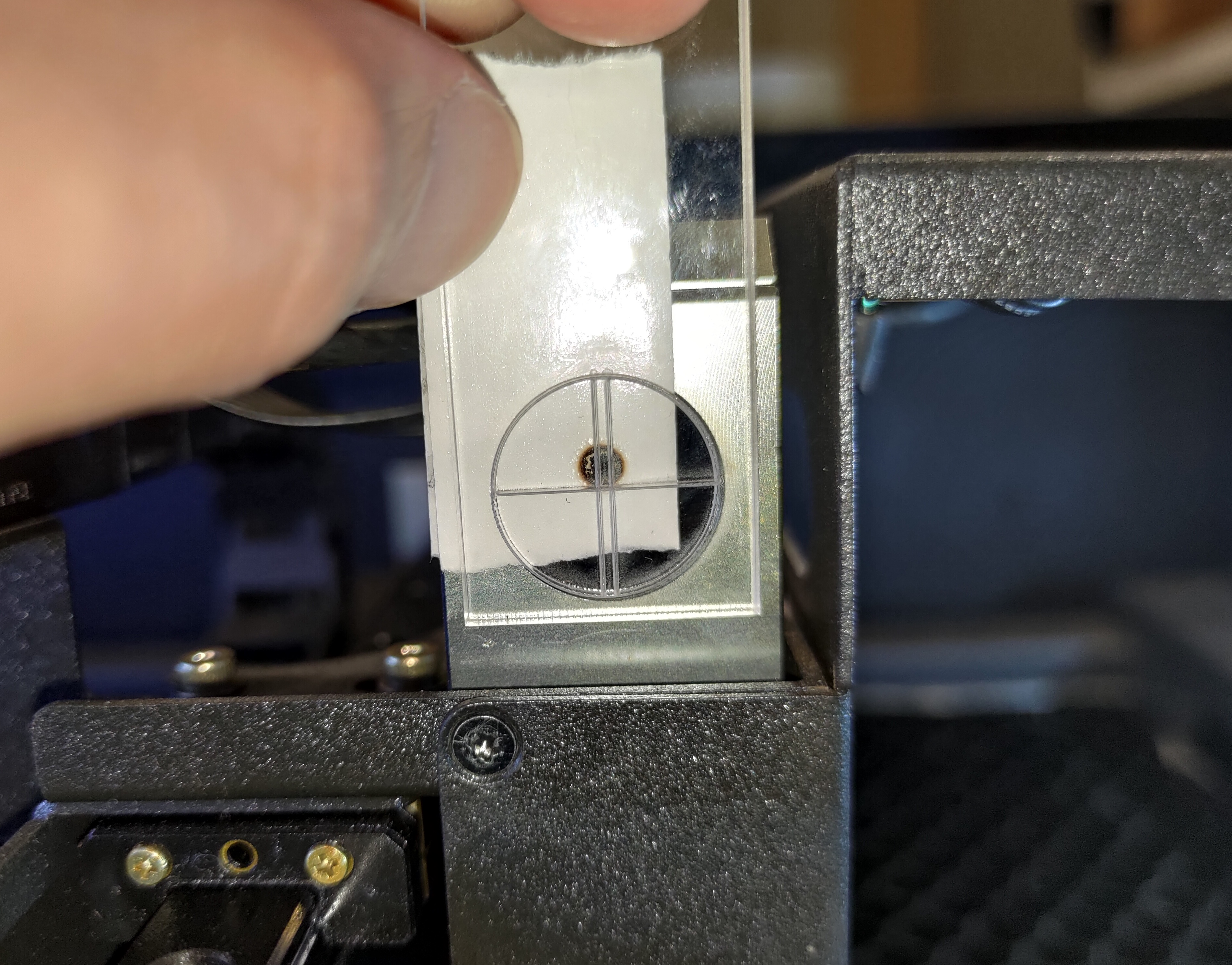

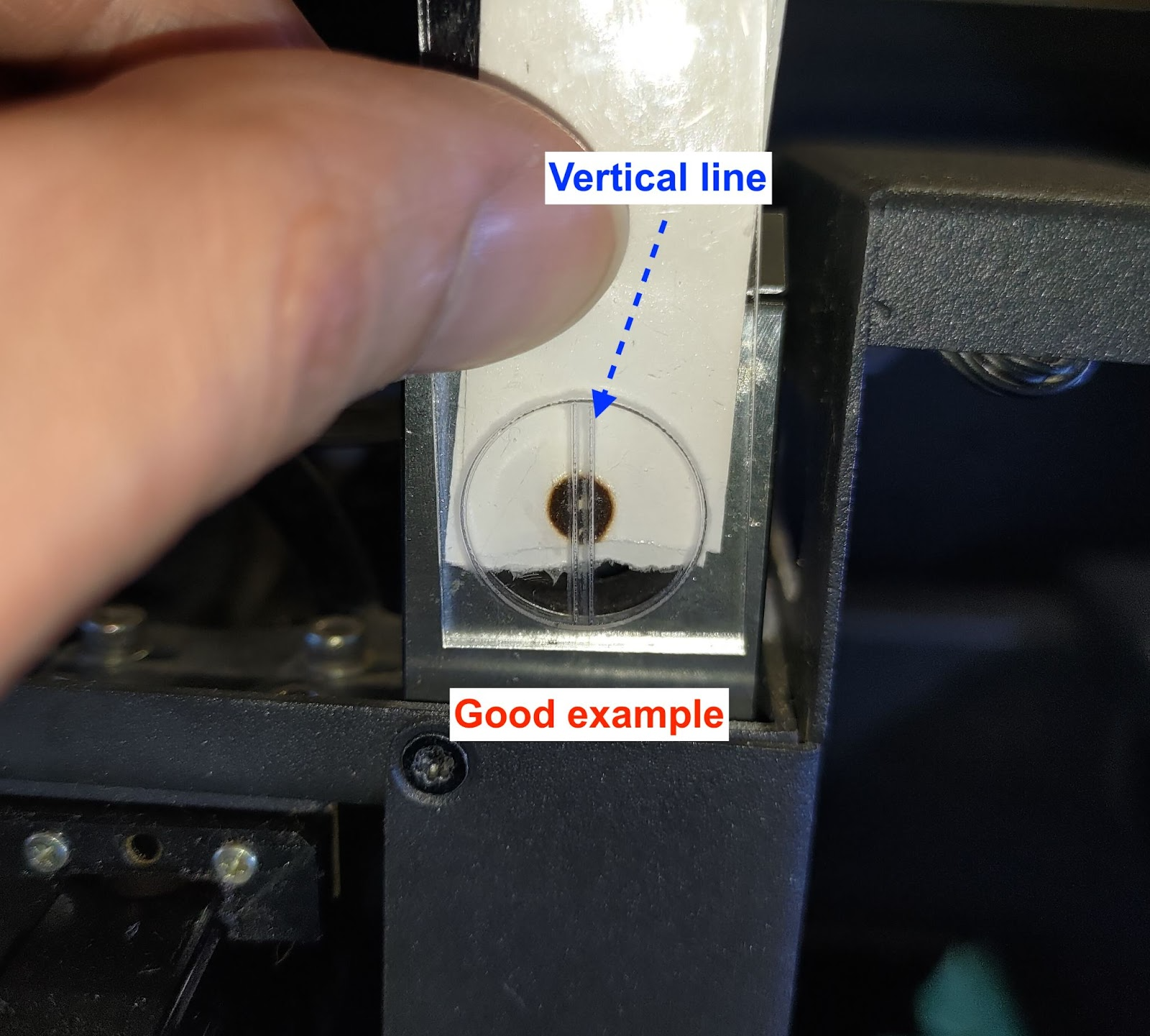

Para a ferramenta de acrílico:

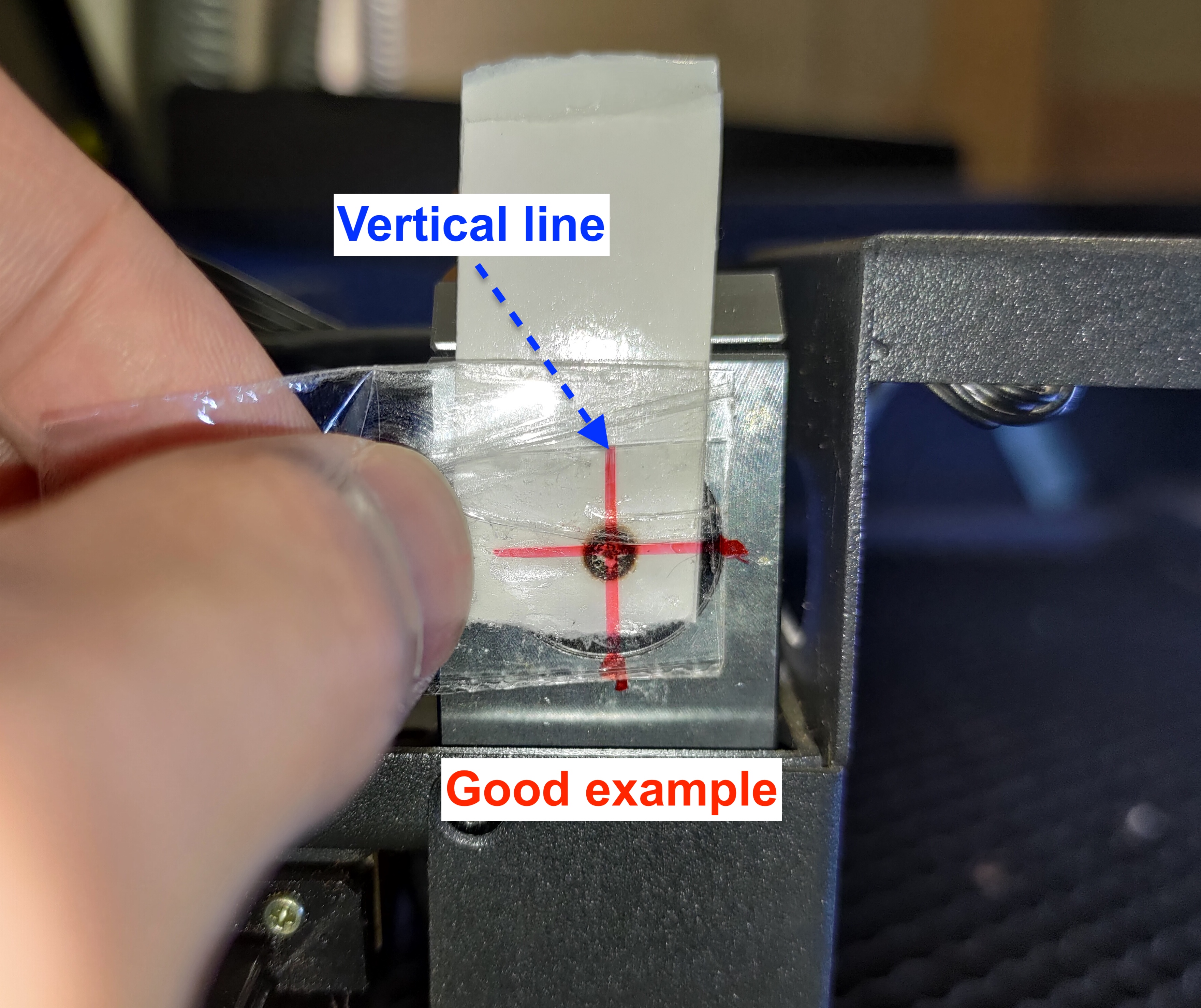

Para a ferramenta de fita:
Se o seu ponto não estiver no centro, consulte o vídeo para obter instruções sobre como ajustar a posição da cabeça do laser. Após mover a cabeça, a calibração da câmera deve ser realizada.

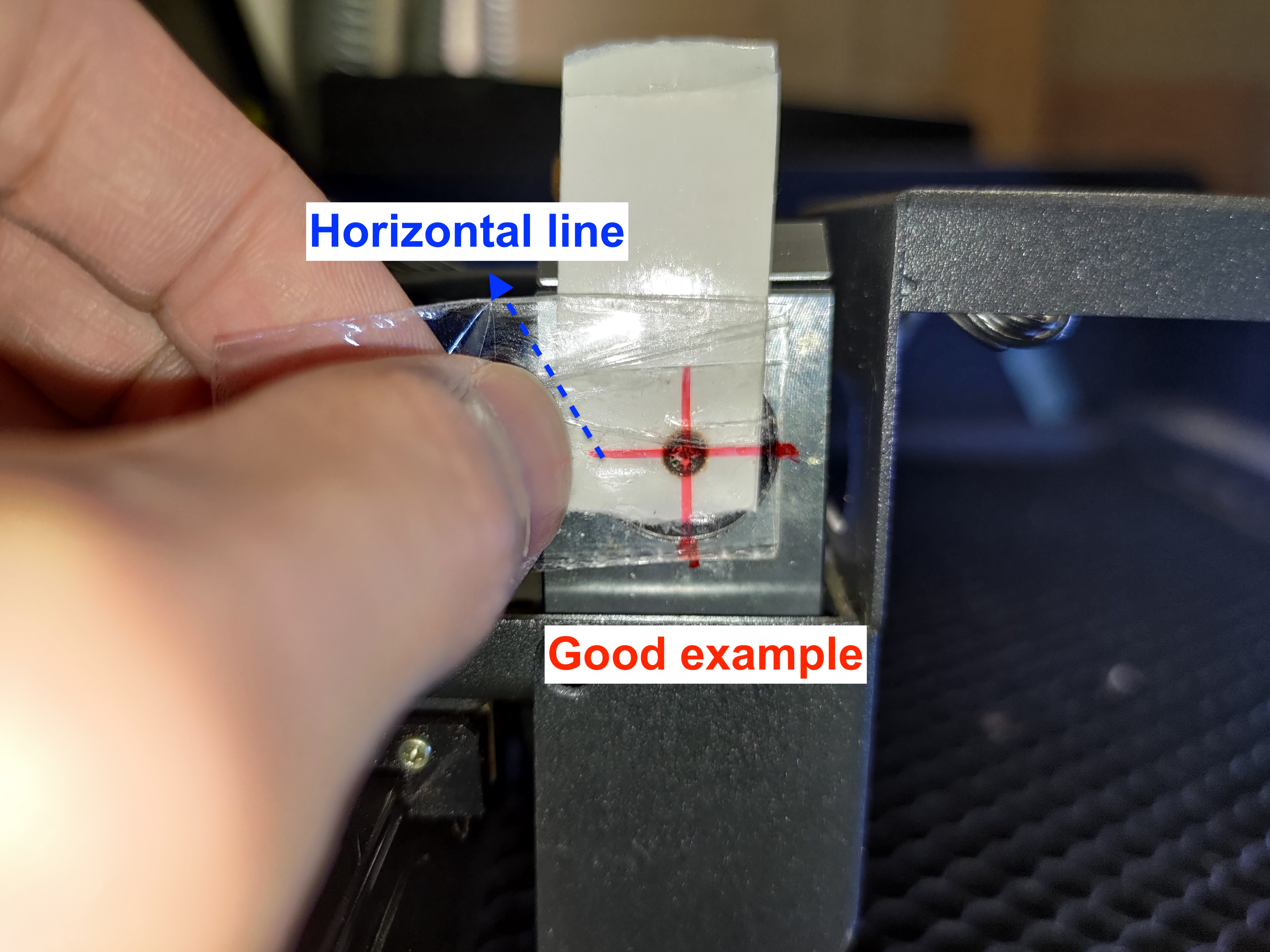

Passo 8-5-3 - Verifique a Linha Horizontal com a Ferramenta
Após verificar a linha vertical, use a ferramenta para verificar a linha horizontal em que o ponto deve estar no centro ou um pouco acima da linha também será aceito.

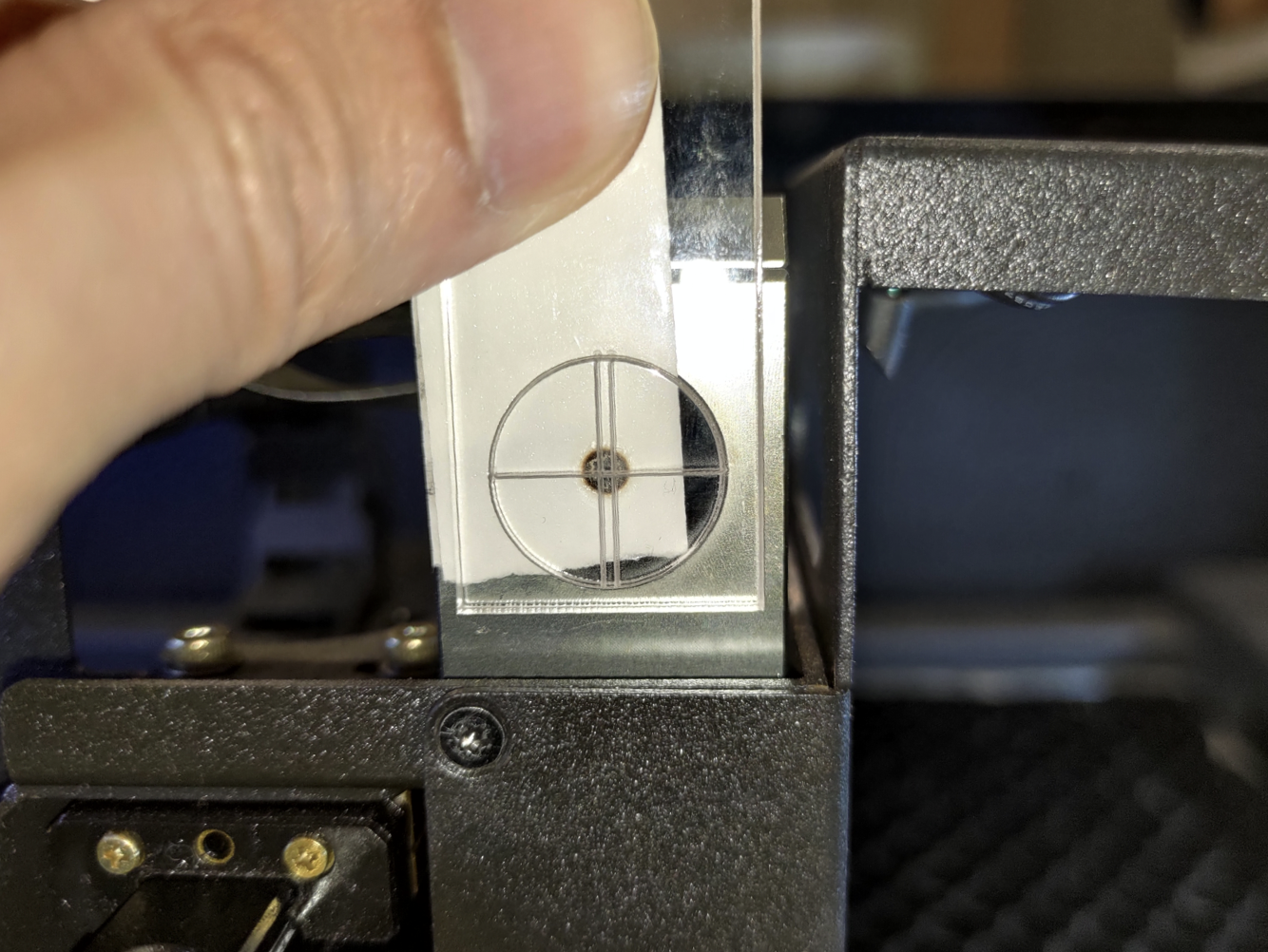

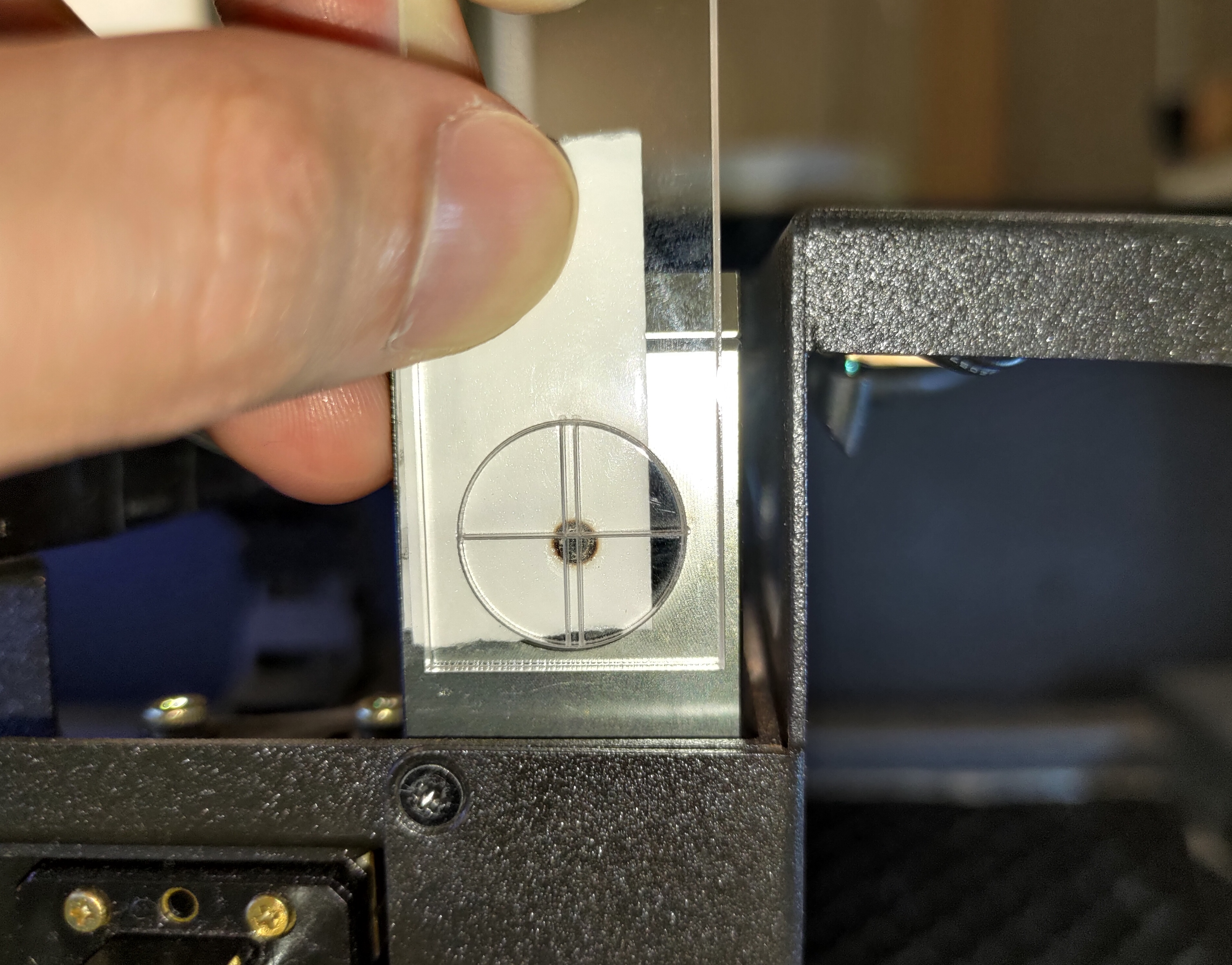

Ferramenta de acrílico - Exemplo perfeito:
Ferramenta de acrílico - Exemplo aceitável:

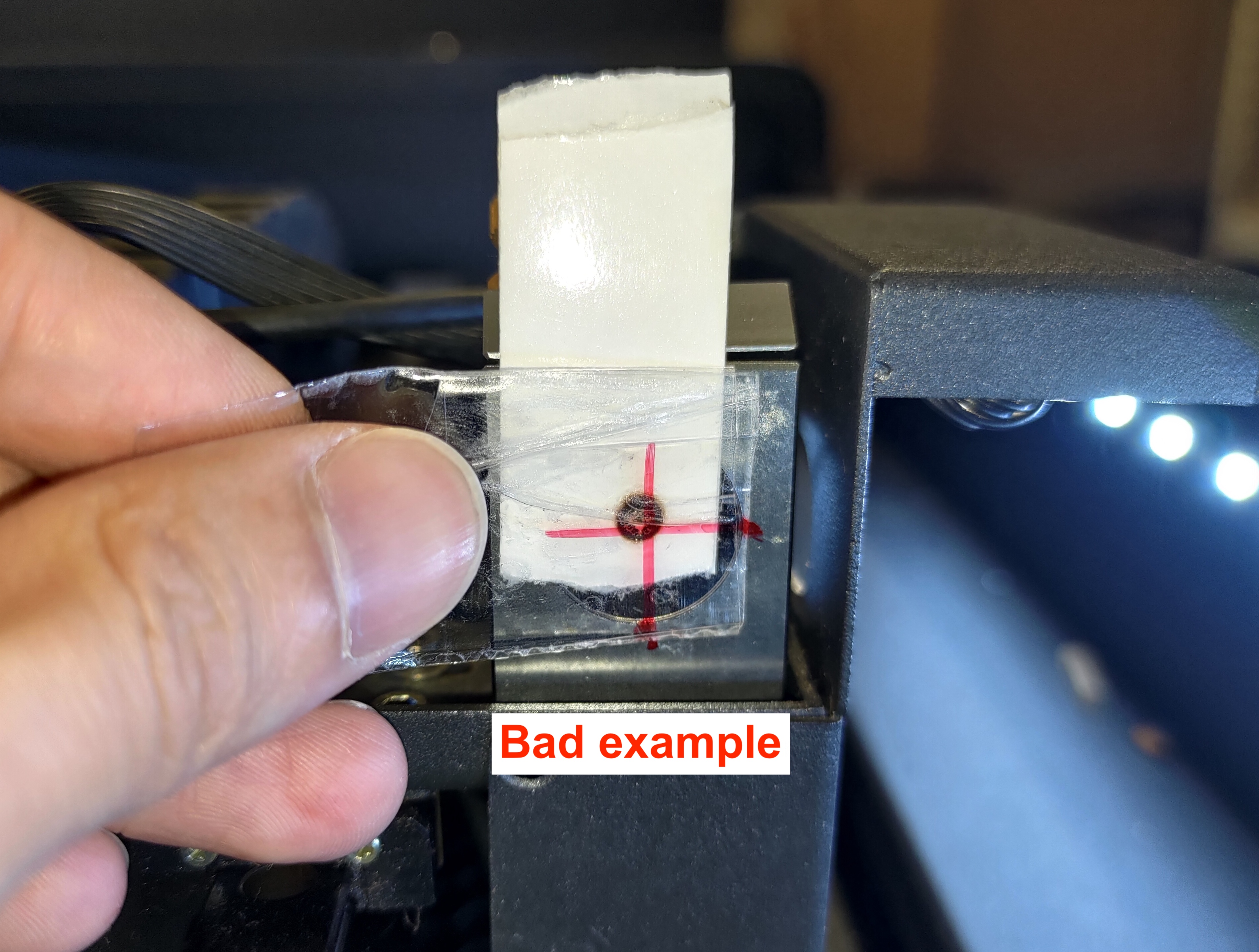

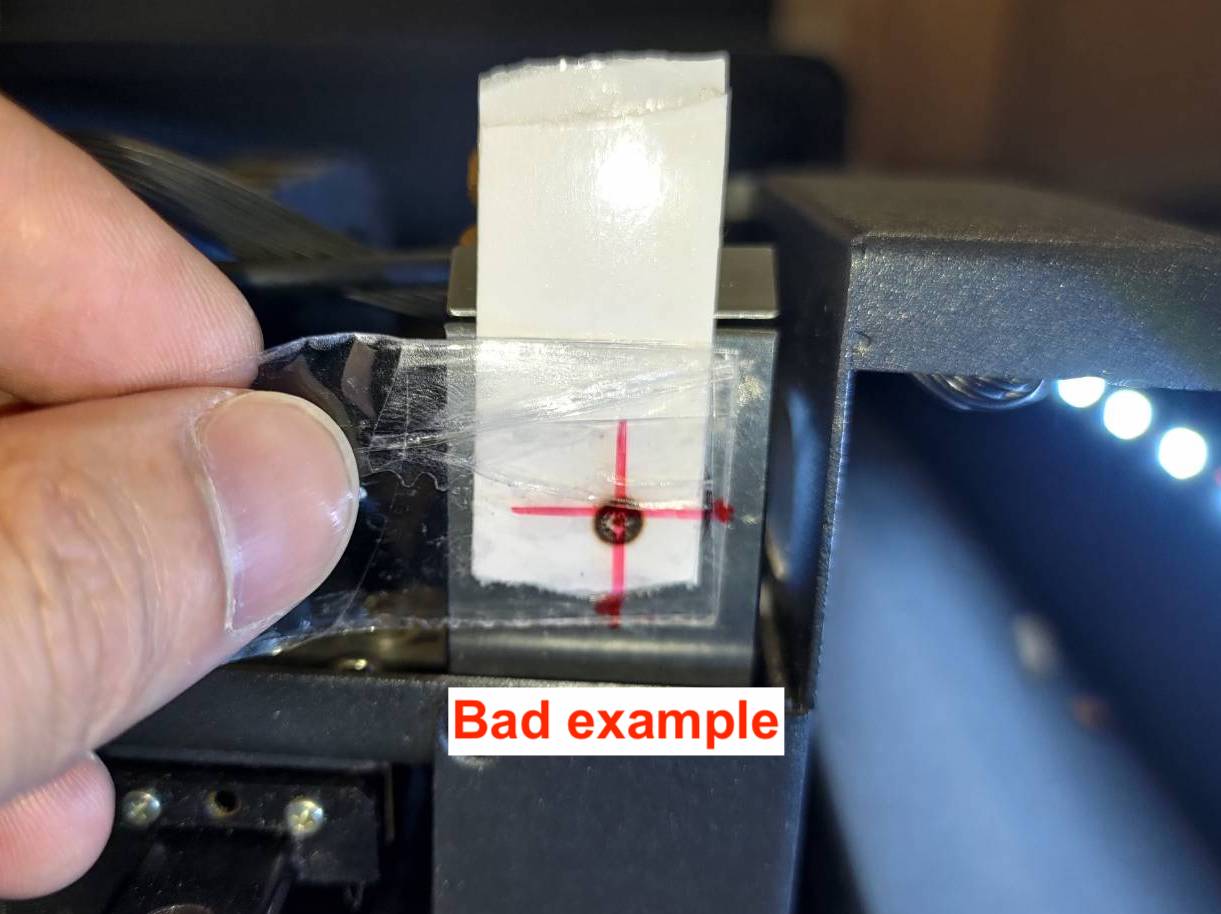

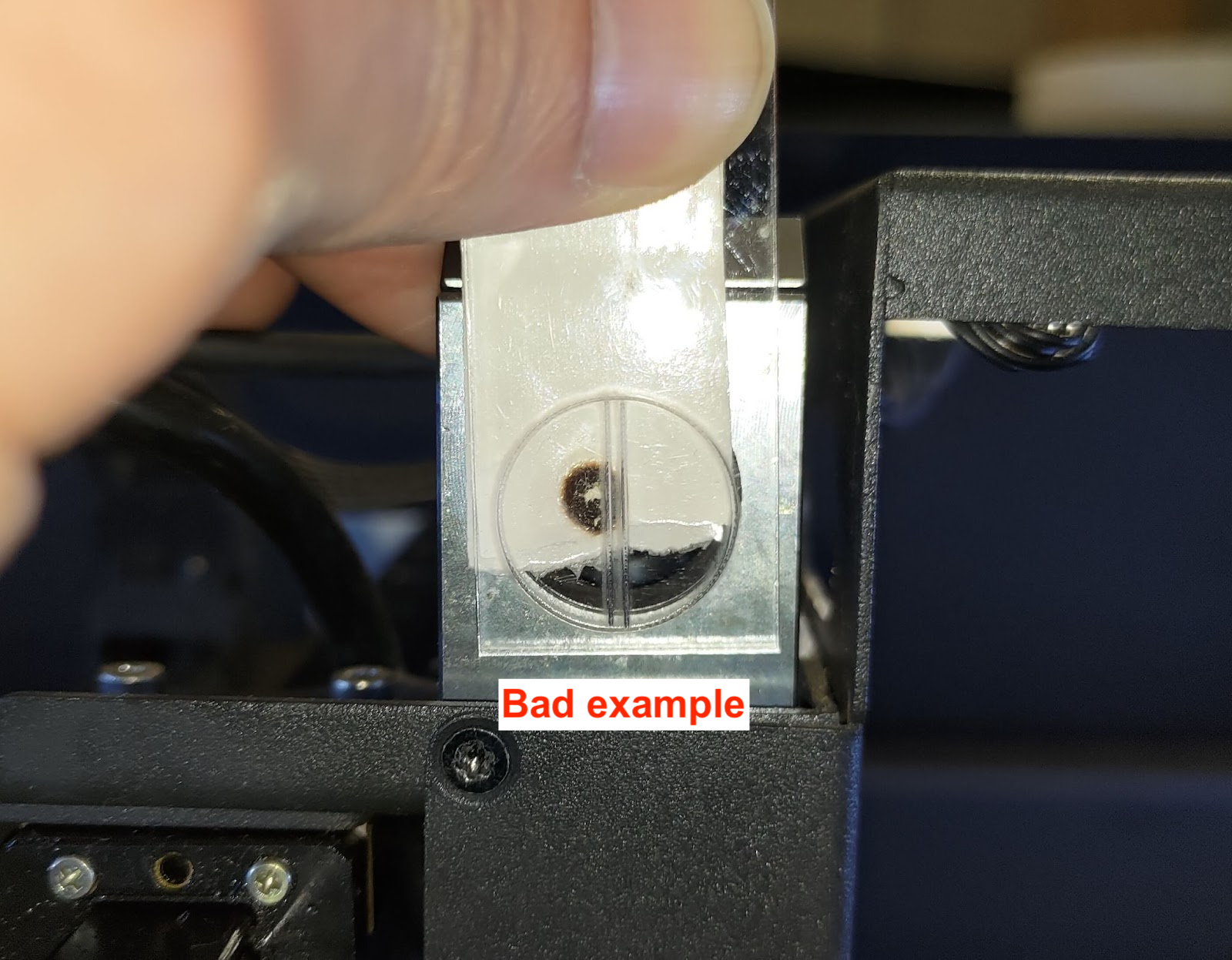

Ferramenta de acrílico - Exemplo ruim:
Para a ferramenta de fita:
Se o seu ponto estiver abaixo da linha horizontal, entre em contato com o seu revendedor local e informe que o seu ponto está abaixo da linha horizontal.
Passo 8-6 - Colete a Fita do 3º Espelho
Coloque uma fita de duas camadas no 3º espelho e mova a cabeça para a posição meio-esquerda .
Faça 3 pulsos para criar o primeiro ponto.
Mantenha a mesma fita no 3º espelho e mova a cabeça para a posição meio-direita.
Faça 3 pulsos para criar o segundo ponto.
Remova a fita do 3º espelho e coloque-a no papel.
Anote a posição e o número de pulsos como na foto abaixo.

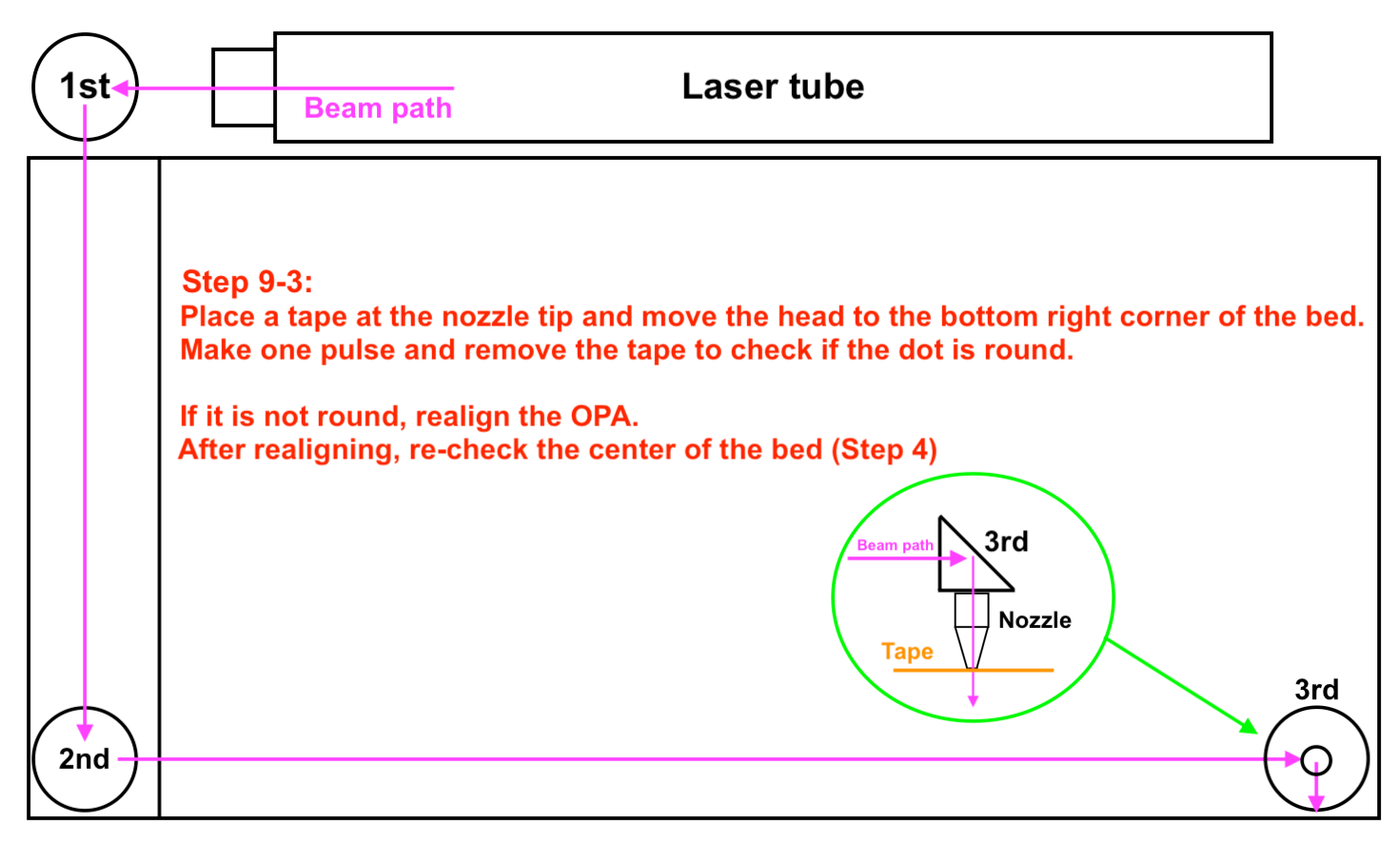

Passo 9 - Verifique o Caminho do 3º Espelho até a Ponta do Bico
Haverá dois locais para verificar.
O primeiro é o centro da mesa.

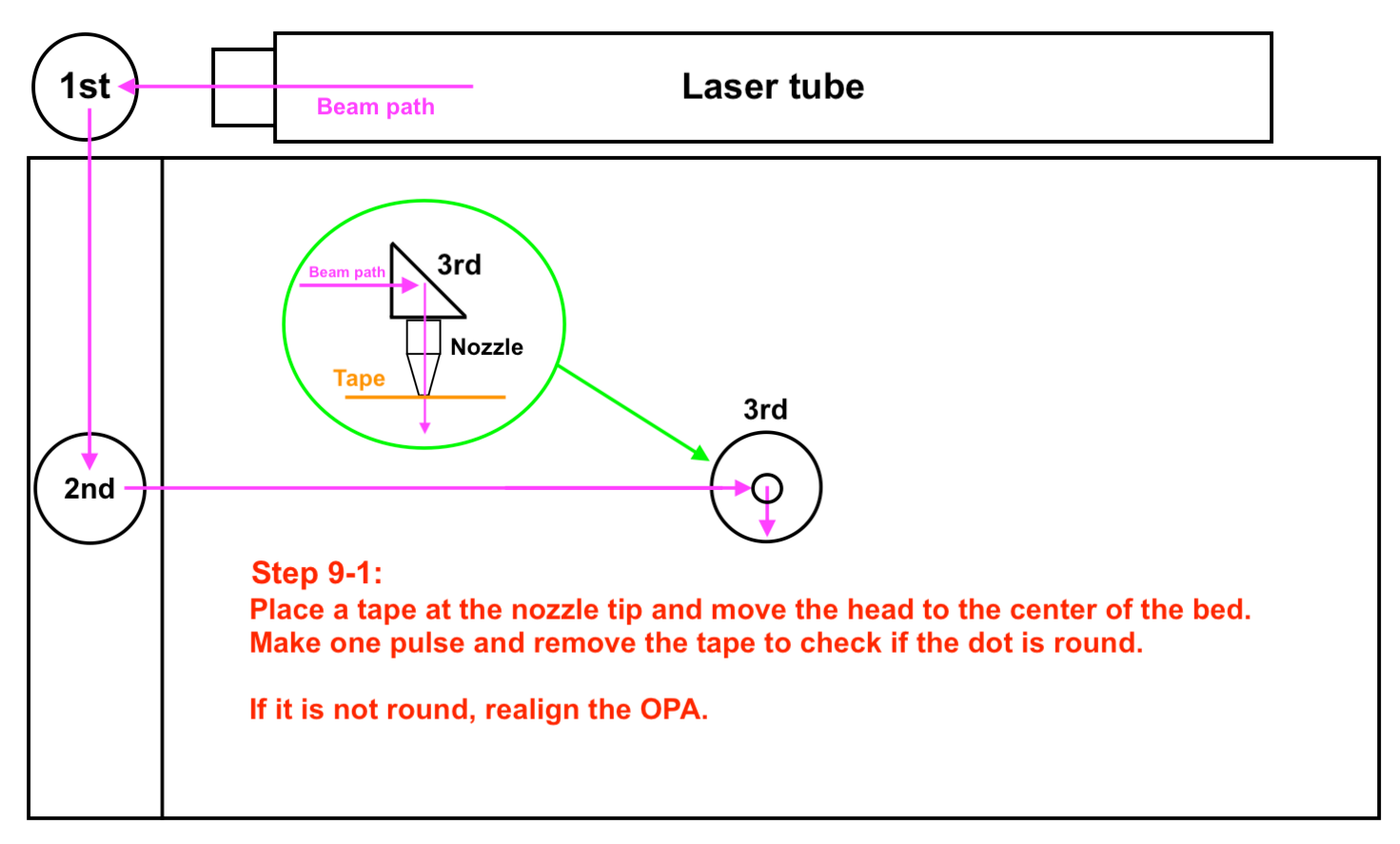

Visão geral da etapa:
O outro é o canto inferior direito da mesa:
Visão geral da etapa:
Etapa 9-1 - Verifique o Caminho do Eixo Z no Centro da Mesa

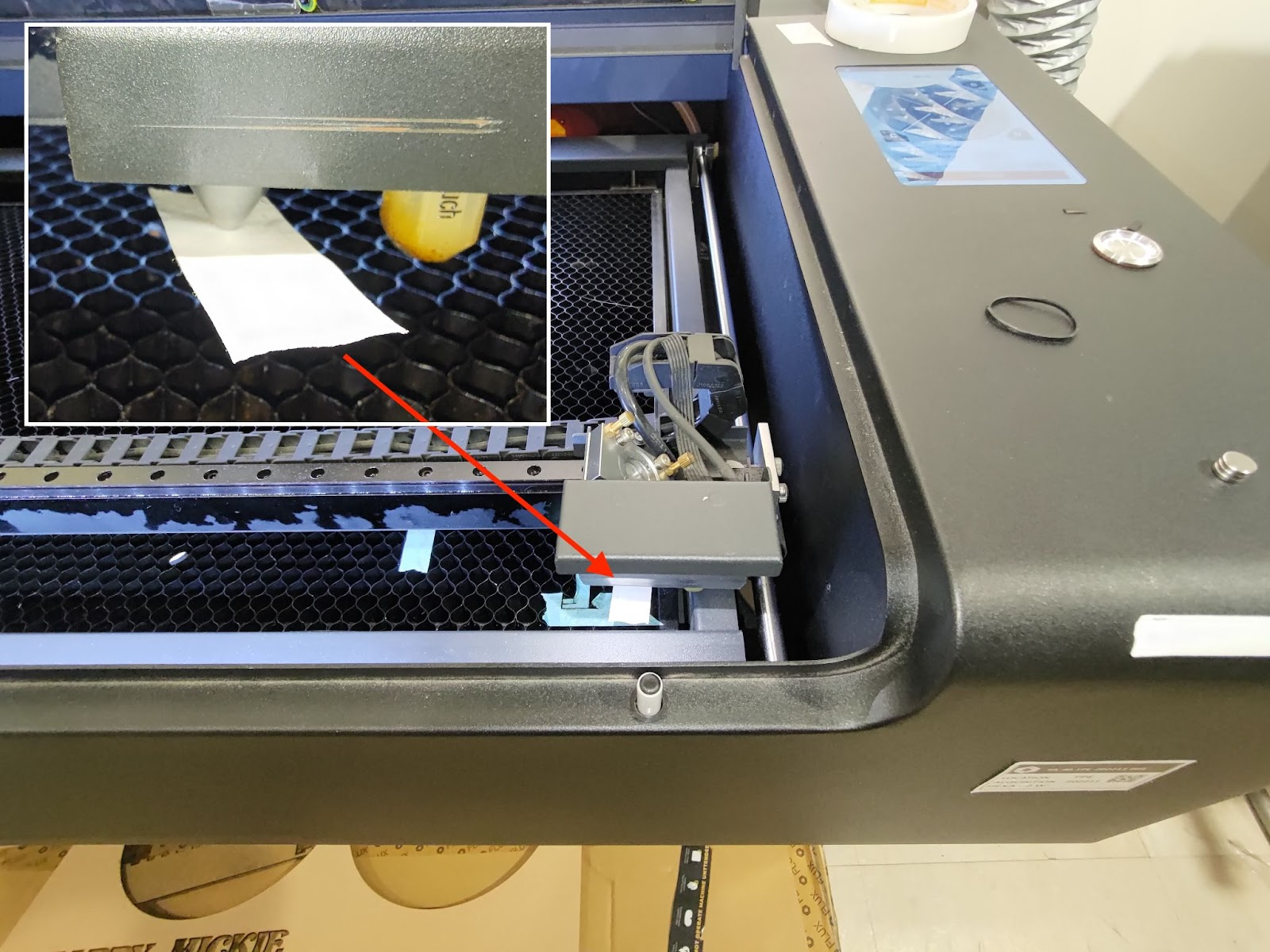

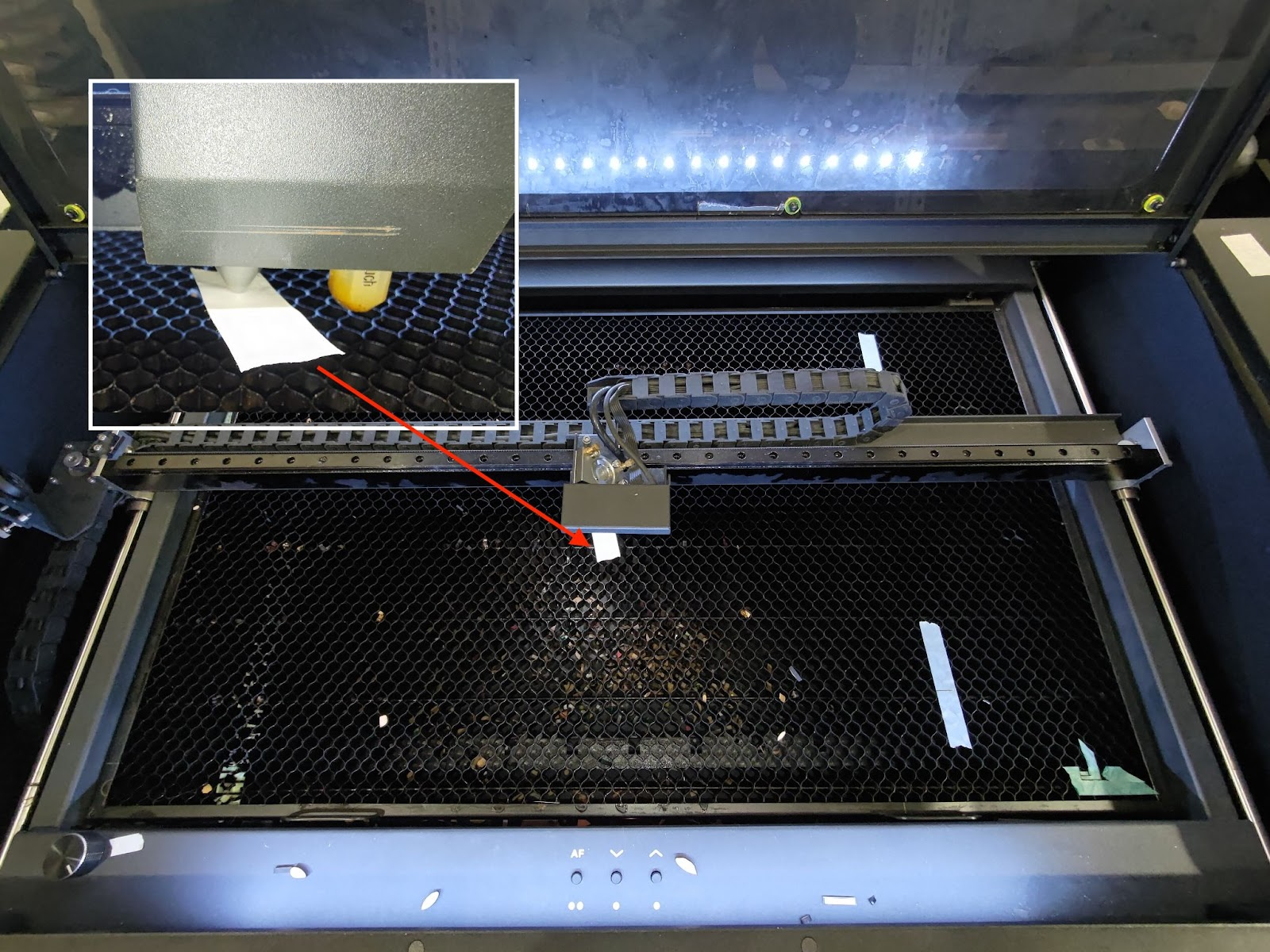

Coloque uma fita de uma camada na ponta do bico e mova a cabeça do laser para o centro da mesa e então faça um pulso.

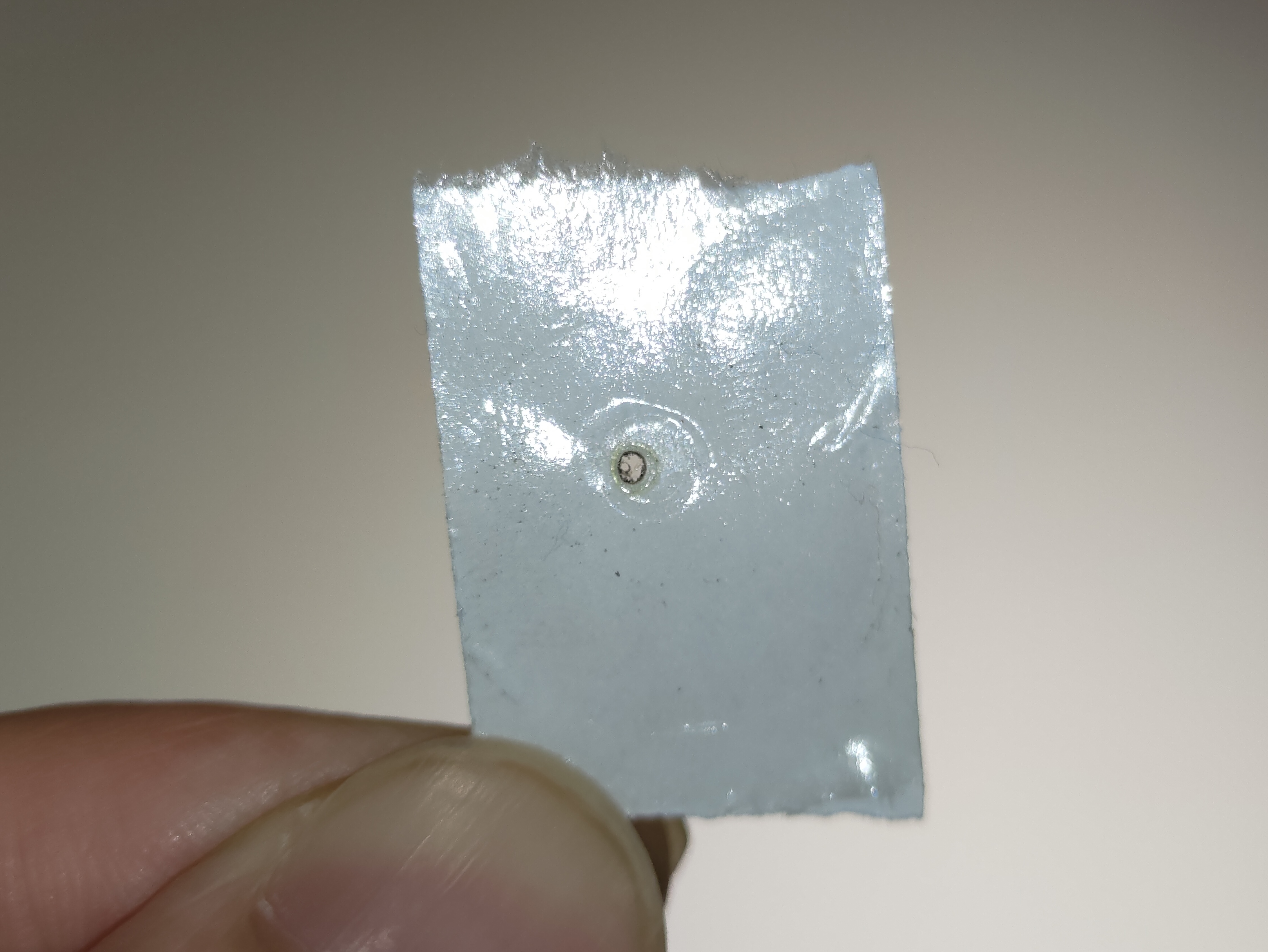

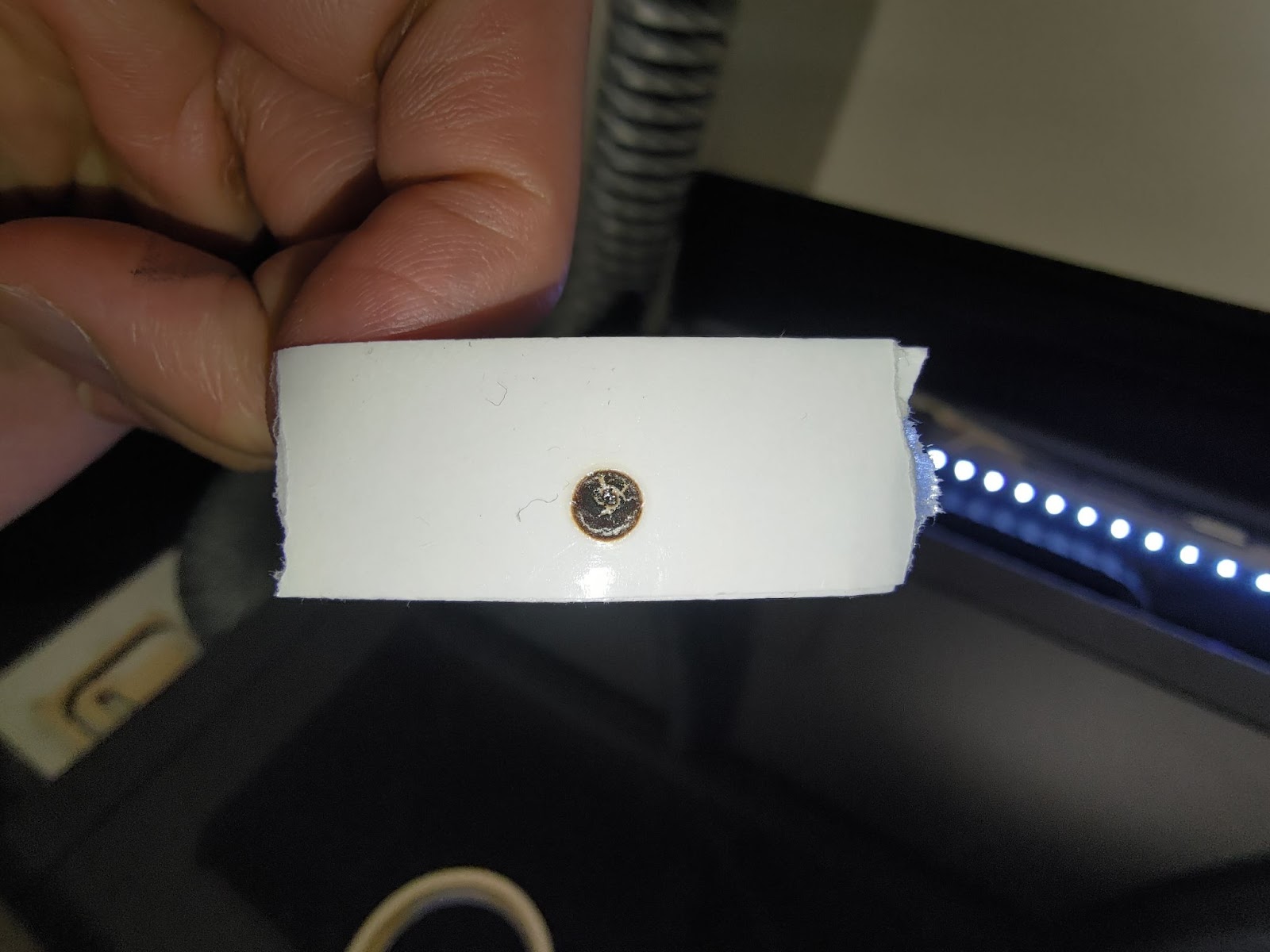

Remova a fita e verifique se o ponto está redondo.

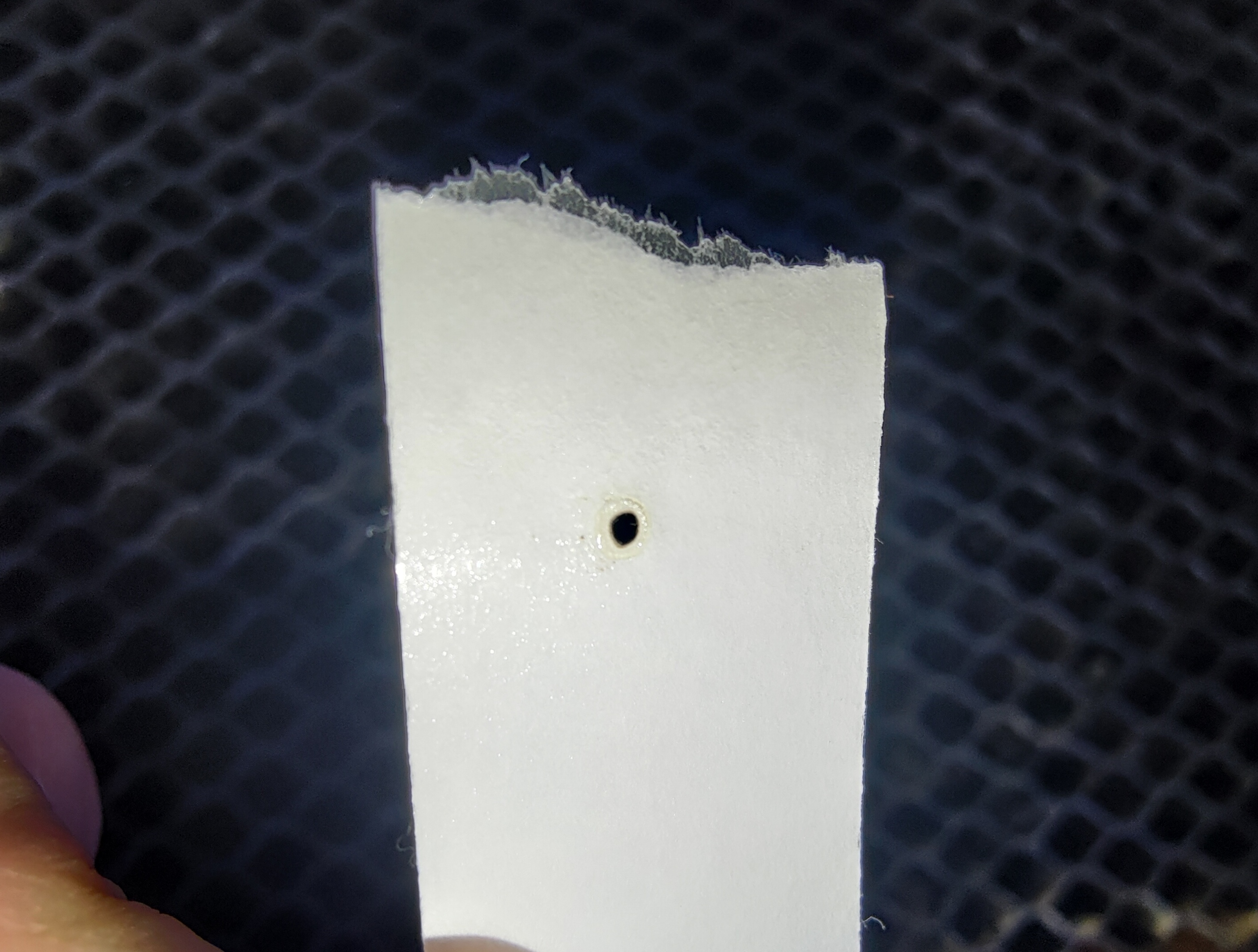

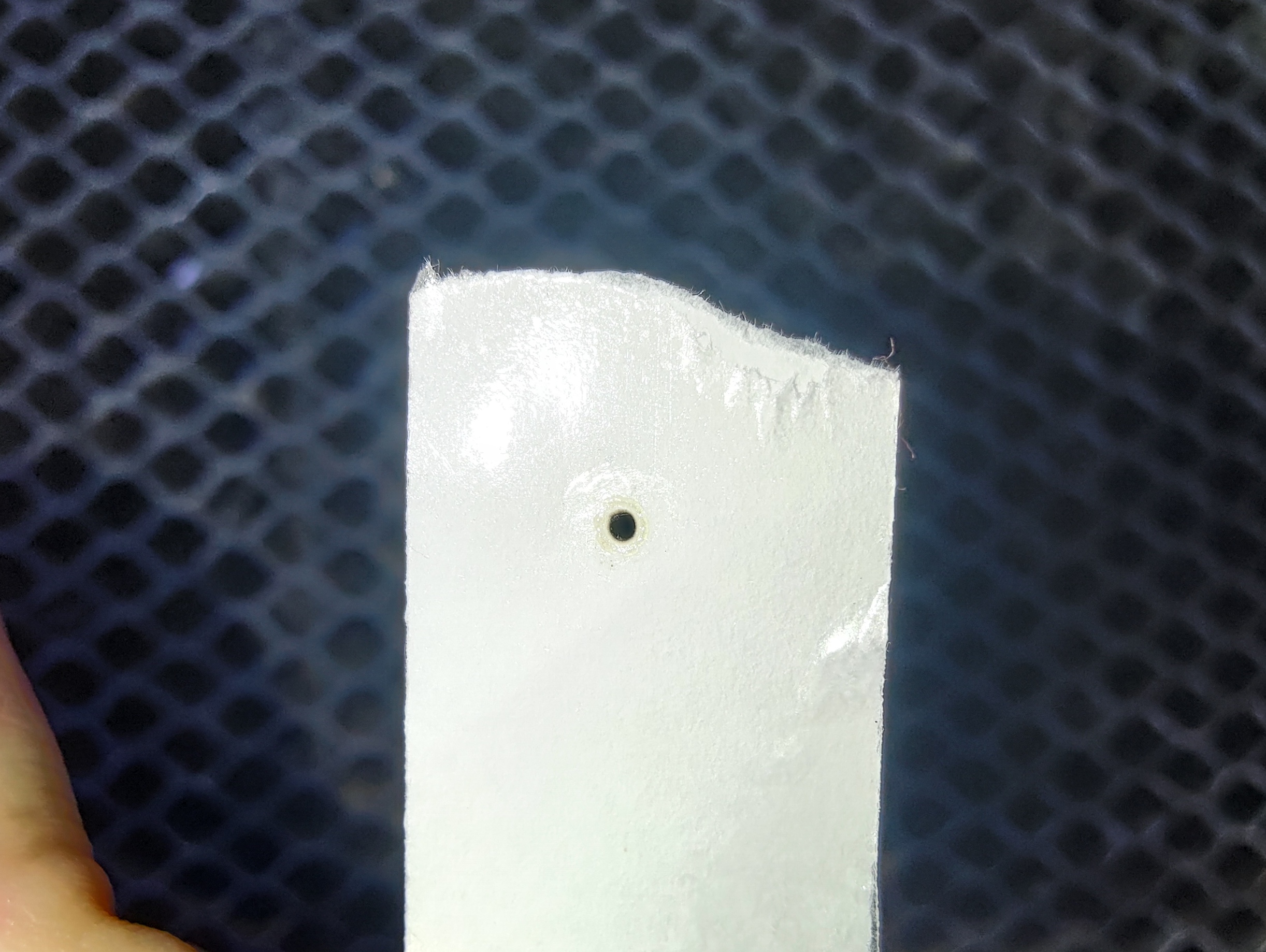

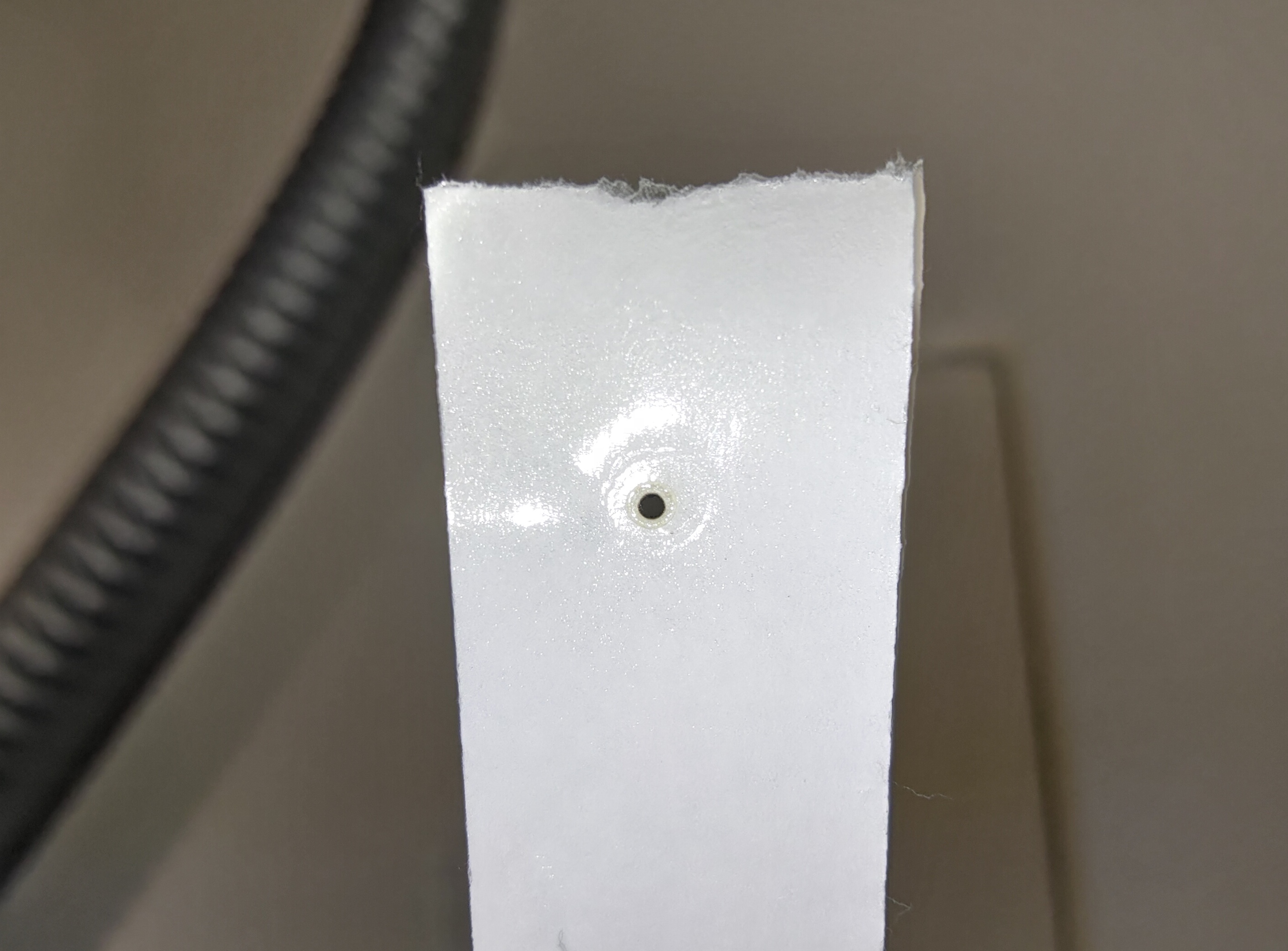

Bom exemplo:

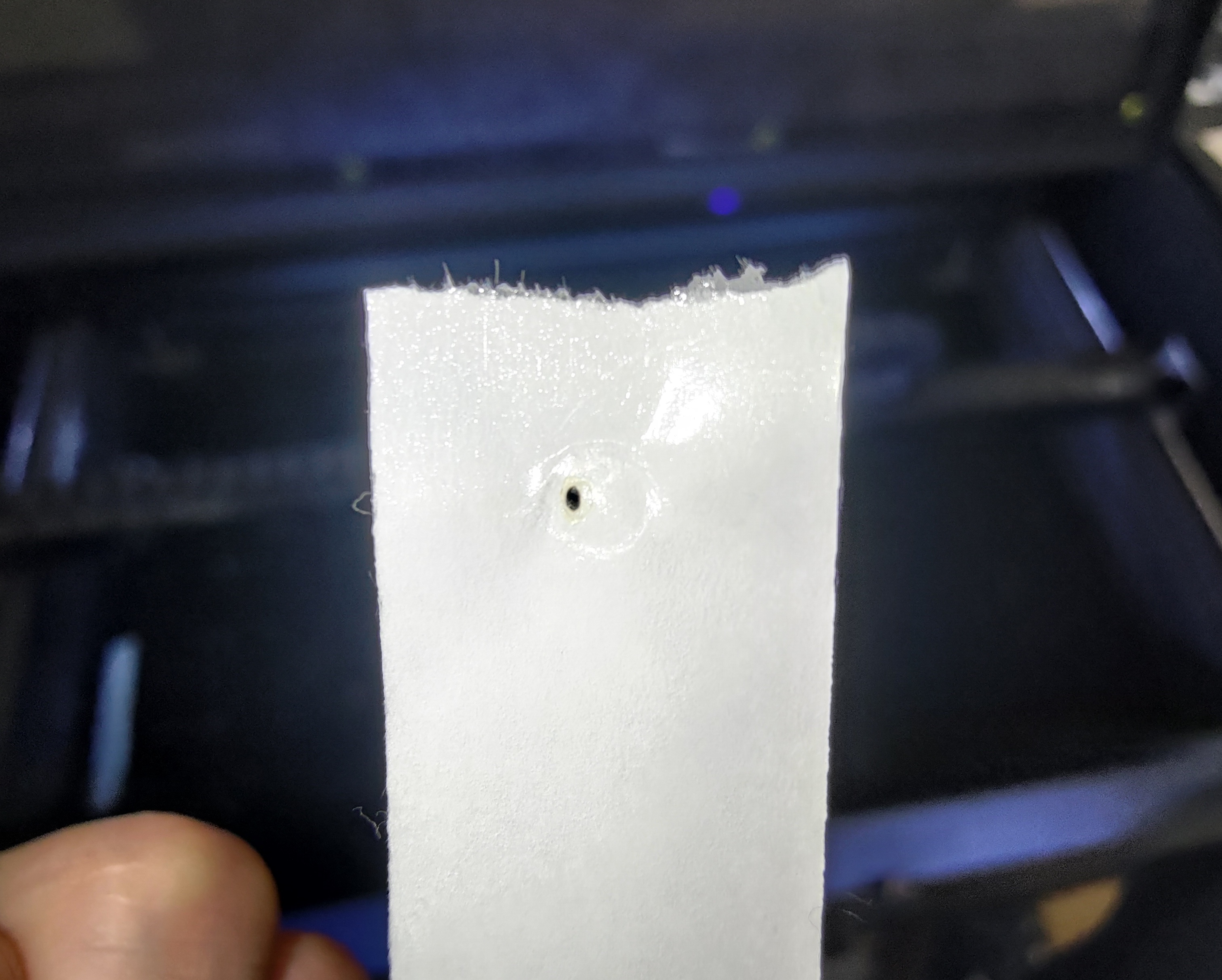

Maus exemplos:
- Se o seu ponto estiver redondo, vá para a Etapa 9-3
- Se o seu ponto não estiver redondo, vá para a Etapa 9-2 para realinhar o caminho óptico do 3º espelho até a mesa (eixo Z), que não está vertical o suficiente.
- Se você não encontrar nenhum ponto na fita, consulte as instruções para ajuste avançado. [4-13 Ajuste Avançado do Caminho Óptico]
Etapa 9-2 - Ajuste o Caminho do Eixo Z no Centro da Mesa
Esta etapa irá ensiná-lo como alinhar o caminho vertical do 3º espelho até a mesa ajustando os parafusos no 3º espelho.

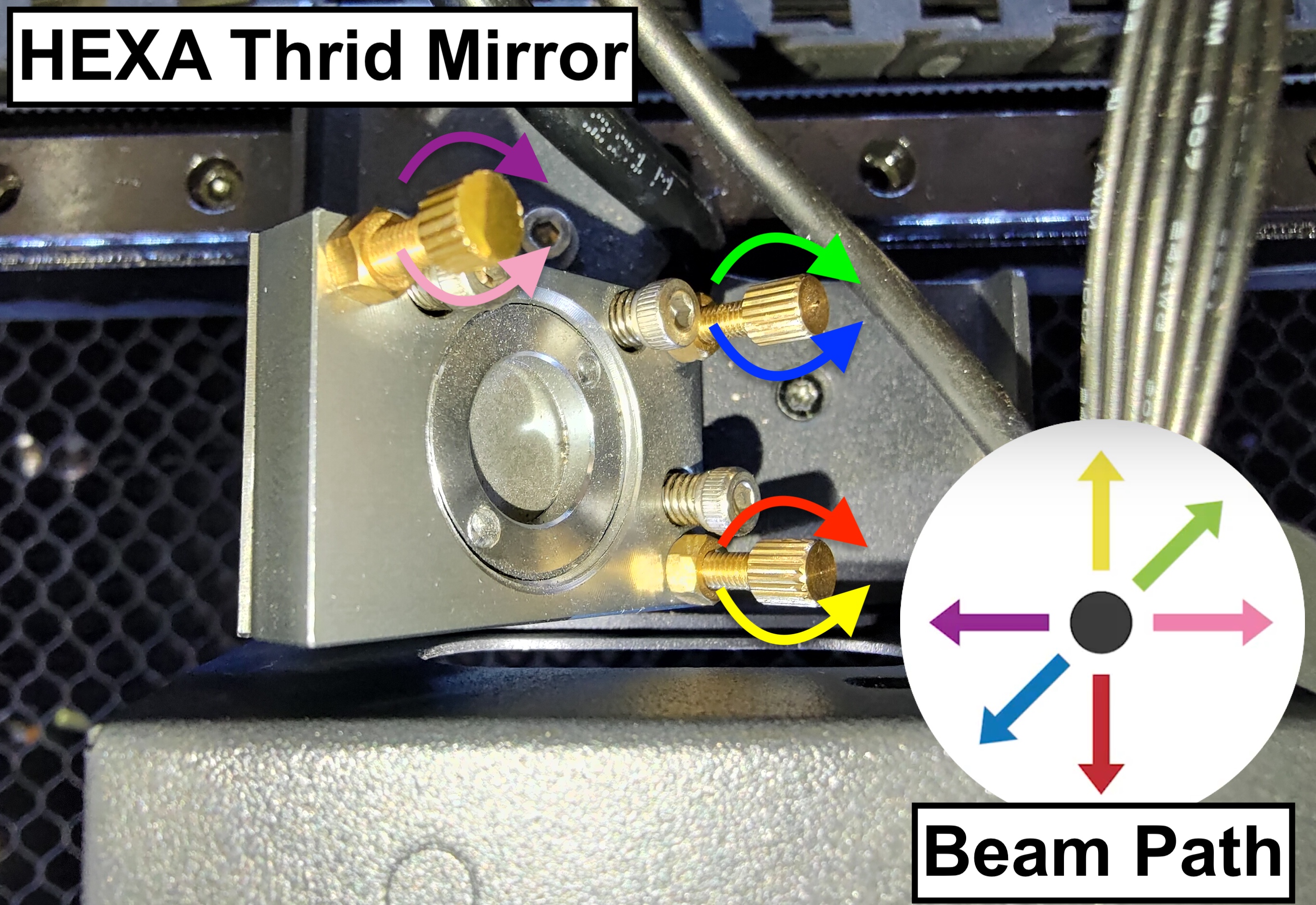

Existem três parafusos no 3º espelho, e girá-los no sentido horário ou anti-horário irá alterar o caminho vertical do feixe, o que significa que a posição do pequeno ponto na fita irá mudar.
Por favor, note que cada vez que você ajustar o parafuso, o caminho pode mudar. Para garantir a precisão, você deve encontrar uma área clara para colar a fita na ponta do bico. A fita pode ser reutilizada até que toda a área clara seja usada.
Passo 9-2-1 - Localize o Parafuso a Ser Ajustado
Determine a posição do ponto vertical e mire no parafuso e seu direção de rotação.
Primeiro, você precisará saber toda a área para a qual o ponto pode se mover.
Na verdade, é a mesma área da ponta do bico. A marca pressionada na fita é a área.
Em seguida, encontre o número que é semelhante à sua posição do ponto vertical do ponto
Diagrama esquemático:
Antes de ajustar o parafuso, aprenda como afrouxar corretamente a porca:
Use o alicate para segurar o parafuso e, em seguida, solte a porca com a chave de cabeça dupla, girando-a no sentido anti-horário.
Para #1:
O ponto vertical precisa ir para a direita para ficar redondo e no centro.
Quando estiver de frente para a máquina:
O parafuso superior esquerdo precisará ser girado no sentido anti-horário.
Por favor, consulte a foto abaixo.
Para #2:
O ponto vertical precisa descer para a direita para ficar redondo e no centro.
Quando estiver de frente para a máquina:
O parafuso superior esquerdo precisará ser girado no sentido anti-horário para ir para a direita.
O parafuso inferior direito precisará ser girado no sentido horário para descer.
Por favor, consulte a foto abaixo.
Para #3:
O ponto vertical precisa descer para ficar redondo e no centro.
Quando estiver de frente para a máquina:
O parafuso inferior direito precisará ser girado no sentido horário para descer.
Por favor, consulte a foto abaixo.
Para #4:
O ponto vertical precisa descer para a esquerda para ficar redondo e no centro.
Quando estiver de frente para a máquina:
O parafuso superior direito precisará ser girado no sentido anti-horário.
Por favor, consulte a foto abaixo.
Para #5:
O ponto vertical precisa ir para a esquerda para ficar redondo e no centro.
Quando estiver de frente para a máquina:
O parafuso superior esquerdo precisará ser girado no sentido horário.
Por favor, consulte a foto abaixo.
Para #6:
O ponto vertical precisa subir para a esquerda para ficar redondo e no centro.
Quando estiver de frente para a máquina:
O parafuso superior esquerdo precisará ser girado no sentido horário para ir para a esquerda.
O parafuso inferior direito precisará ser girado no sentido anti-horário para subir.
Por favor, consulte a foto abaixo.
Para #7:
O ponto vertical precisa subir para ficar redondo e no centro.
Quando estiver de frente para a máquina:
O parafuso inferior direito precisará ser girado no sentido anti-horário para subir.
Por favor, consulte a foto abaixo.
Para #8:
O ponto vertical precisa subir para a direita para ficar redondo e no centro.
Quando estiver de frente para a máquina:
O parafuso superior direito precisará ser girado no sentido horário.
Por favor, consulte a foto abaixo.
Passo 9-2-2 - Aperte a Porca Após o Ajuste
Por favor aperte a porca após ajustar o parafuso, girando-a no sentido horário.
Etapa 9-3 - Verifique o caminho do eixo Z no canto inferior direito da mesa
Coloque uma camada de fita adesiva na ponta do bico, mova a cabeça do laser para o canto inferior direito da mesa e faça um pulso.
Remova a fita e verifique se o ponto está redondo.
(É normal que o ponto do canto seja menor que o ponto do centro. Por favor, consulte os exemplos abaixo.)
Bom exemplo:
Exemplos aceitáveis:
Maus exemplos:
- Se o seu ponto não for redondo, volte para o Passo 9-4 para realinhar o caminho óptico do 3º espelho até a mesa (eixo Z) que não está vertical o suficiente.
- Se o seu ponto for redondo, vá para o Passo 9-5.
Passo 9-4 - Ajuste o Caminho do Eixo Z no Canto Inferior Direito da Mesa
- Consulte o Passo 9-2 e complete o ajuste. O método de ajuste é o mesmo que ajustar o ponto no centro da mesa.
- Por favor, verifique novamente o ponto vertical no centro após ajustar o canto inferior direito.
Se não for possível que ambas as posições sejam circulares ao mesmo tempo, pule o ajuste do canto inferior direito, vá para o passo 9-5, e prossiga para o Passo 10.
Passo 9-5 - Colete as Fitas da Ponta do Bico (Eixo Z)
Coloque uma camada de fita adesiva na ponta do bico, mova a cabeça do laser para o centro da mesa e faça um pulso.
Remova a fita do ponta do bico e coloque-a no papel.
Anote a posição e o número de pulsos como na foto abaixo.
Coloque outra fita de uma camada na ponta do bico, mova a cabeça do laser para o canto inferior direito da mesa e faça um pulso.
Remova a fita da ponta do bico e coloque-a no papel.
Anote a posição e o número de pulsos como na foto abaixo.
######################################################################
O processo de ajuste do caminho óptico está agora concluído.
- Se você não tiver um problema com a máquina, pode parar aqui, e as fitas coletadas podem ser descartadas.
- Se você tiver um problema em relação ao alinhamento ou saída do laser, por favor, vá para o Passo 10 e mantenha as fitas coletadas para solução de problemas e relatórios.
######################################################################
Passo 10 - Coleta de Fitas e Verificação do Tipo de Bico
Se o seu OPA estiver correto, mas a máquina apresentar outros problemas, entre em contato com seu revendedor local e guarde as fitas coletadas, que podem ser compartilhadas quando o revendedor solicitar.
Se seus pontos verticais em ambas as posições não estiverem alinhados ao mesmo tempo, vá para Etapa 10-1 para verificar o tipo do seu bico.
Passo 10-1 - Verificação do Tipo de Bico
Consulte o article para desmontar a proteção e a lente de foco para verificar o tipo do seu bico.

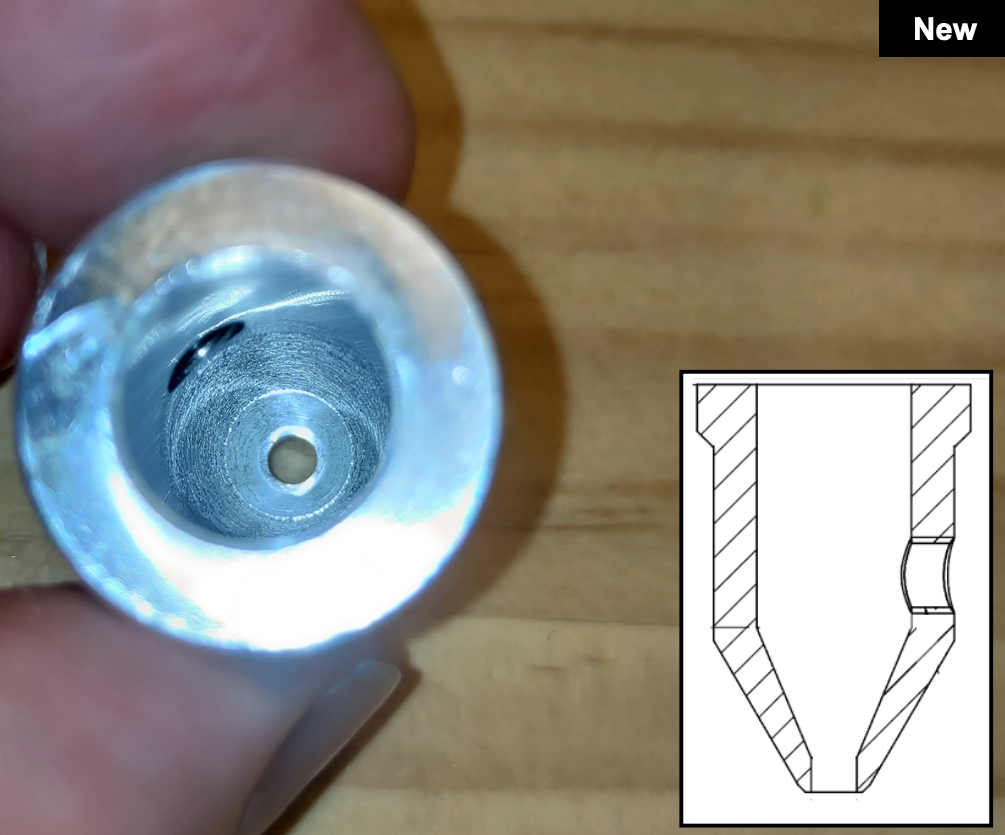

O novo tipo de bico terá um espaço interno ampliado, o que proporcionará maior tolerância no OPA, tornando mais fácil o alinhamento do caminho óptico com o novo tipo.

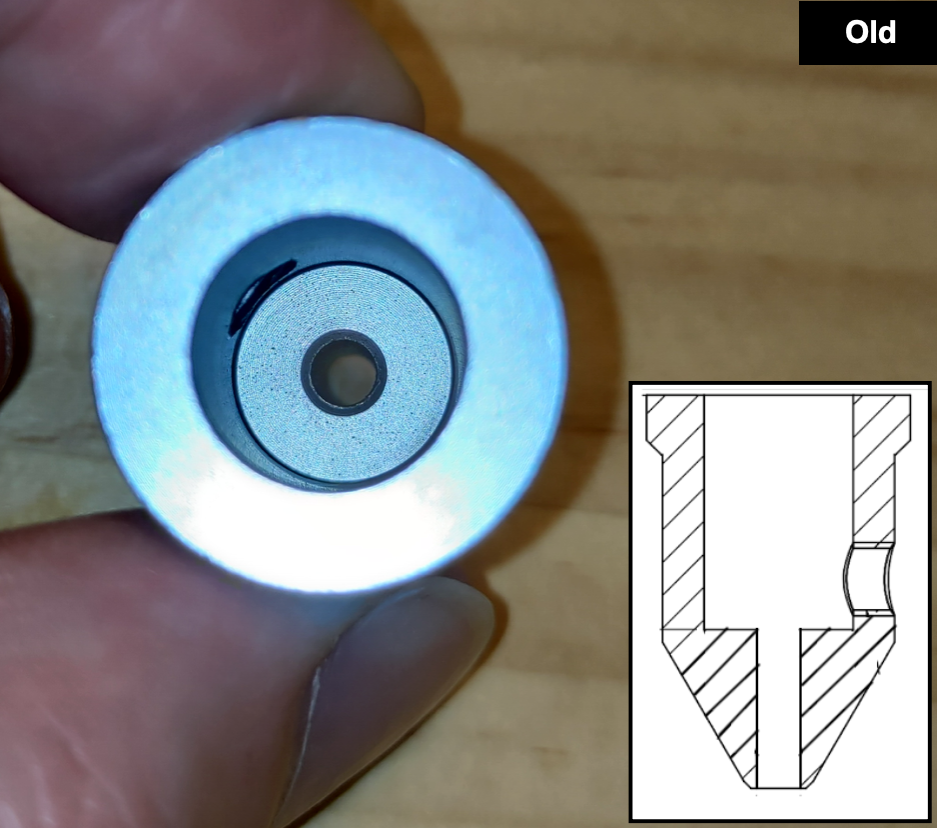

- Se você tiver um tipo antigo, tire uma foto e informe o seu revendedor para que ele lhe envie um novo tipo de bico e vá para a Etapa 10-2 para coletar mais fitas.
- Se você já possui o novo tipo, pule esta etapa e prossiga para a Etapa 10-2 para coletar mais fitas adesivas.
Etapa 10-2 - Coleta de Fitas
- Use um pedaço de fita de duas camadas. Faça o primeiro ponto no canto superior esquerdo com três pulsos de laser.
- Mantenha a fita e faça o segundo ponto no canto superior direito com 3 pulsos de laser.
- Colete a primeira fita. Anote a posição e o número de pulsos:
- Use outro novo pedaço de fita de duas camadas. Faça o primeiro ponto no canto inferior esquerdo com três pulsos de laser.
- Mantenha a fita e faça o segundo ponto no canto inferior direito com 3 pulsos de laser.
- Colete a última fita. Anote a posição e o número de pulsos.
- Por fim, tire uma foto mais próxima dos pontos da ponta do bico.
Após coletar as fitas, vá para a Etapa 11 para relatar ao seu revendedor.
Etapa 11 - Reportar ao revendedor local ou ao Suporte FLUX
- Siga as instruções no link abaixo para relatar corretamente um problema ao seu revendedor local ou ao suporte FLUX. [Entre em Contato com o Atendimento ao Cliente]
As informações coletadas, como fotos ou vídeos que demonstram o problema da sua máquina conforme descrito neste artigo, deverão ser compartilhadas com o revendedor ou com o Suporte FLUX.
#END
Comentários
0 comentário
Por favor, entre para comentar.
