Frequência Recomendada
Uma vez a cada 3 meses
Notas: Iara evitar a quebra do tubo de laser de vidro devido ao calor gerado durante a excitação do laser e o entupimento da bomba de água, é necessário manter o efeito de resfriamento a água com água destilada suficiente.
Vídeo
Itens de Preparação
Auto-preparação：
1｜Alicate de bico
2｜Toalha de papel ou pano
3｜Recipiente de água
Incluído na caixa de acessórios：
4｜Chave de fenda Torx
5｜Chave Allen de 3mm
6｜Chave de cabeça dupla
7｜Funil
Etapas de Manutenção
0. Desligue a energia
- Desligue a máquina e desconecte o cabo de alimentação antes de trocar ou adicionar água.
- Use uma chave de fenda Torx para remover os dois parafusos em ambos os lados da tampa traseira e, em seguida, levante a tampa.
- O tubo laser possui duas extremidades: o lado de alta tensão fica próximo à tela e o lado de baixa tensão fica próximo ao espelho refletor.
- Se a água não estiver muito suja, você pode pular as etapas 1 e 2. No entanto, lembre-se de que o caminho óptico deve ser realinhado após mover o tubo laser.
1. Desconecte os fios do tubo laser

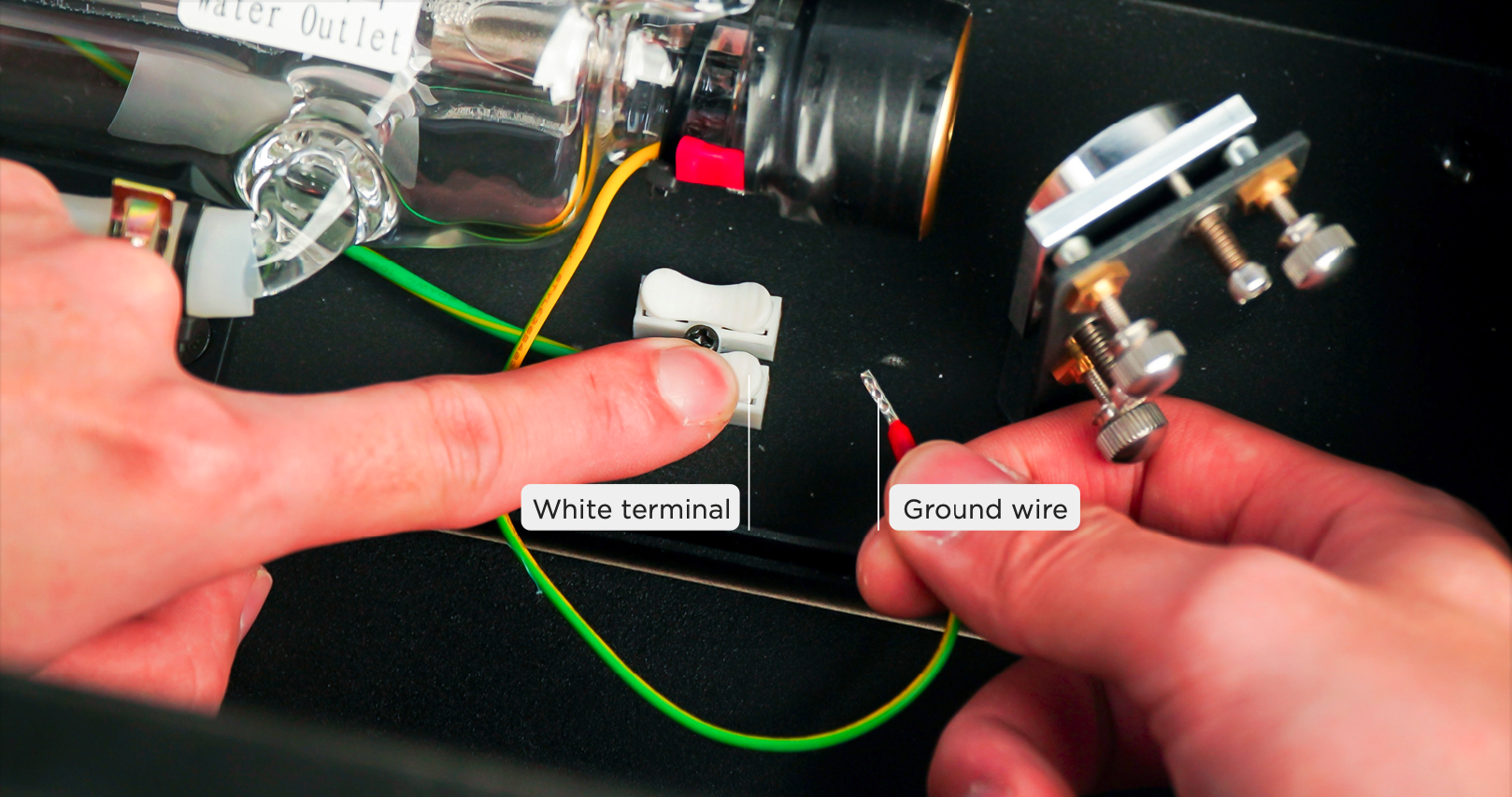

a. Pressione o terminal branco e puxe o fio terra (Foto acima).
2. Remova os suportes do tubo laser

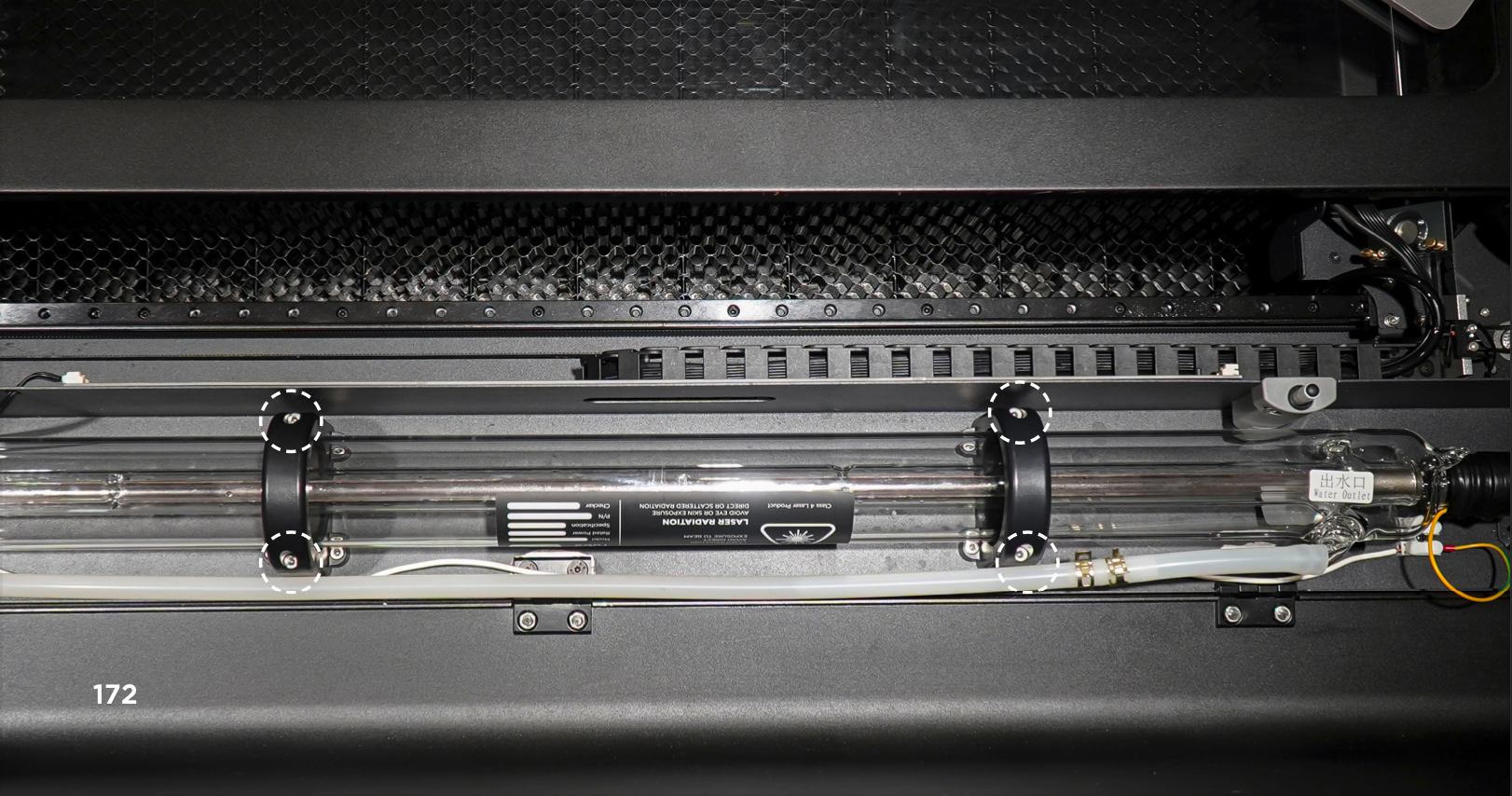

Use uma chave Allen de 3mm para soltar um total de 4 parafusos nos suportes do tubo laser (Foto abaixo).
3. Remova o tubo laser para drenar a água

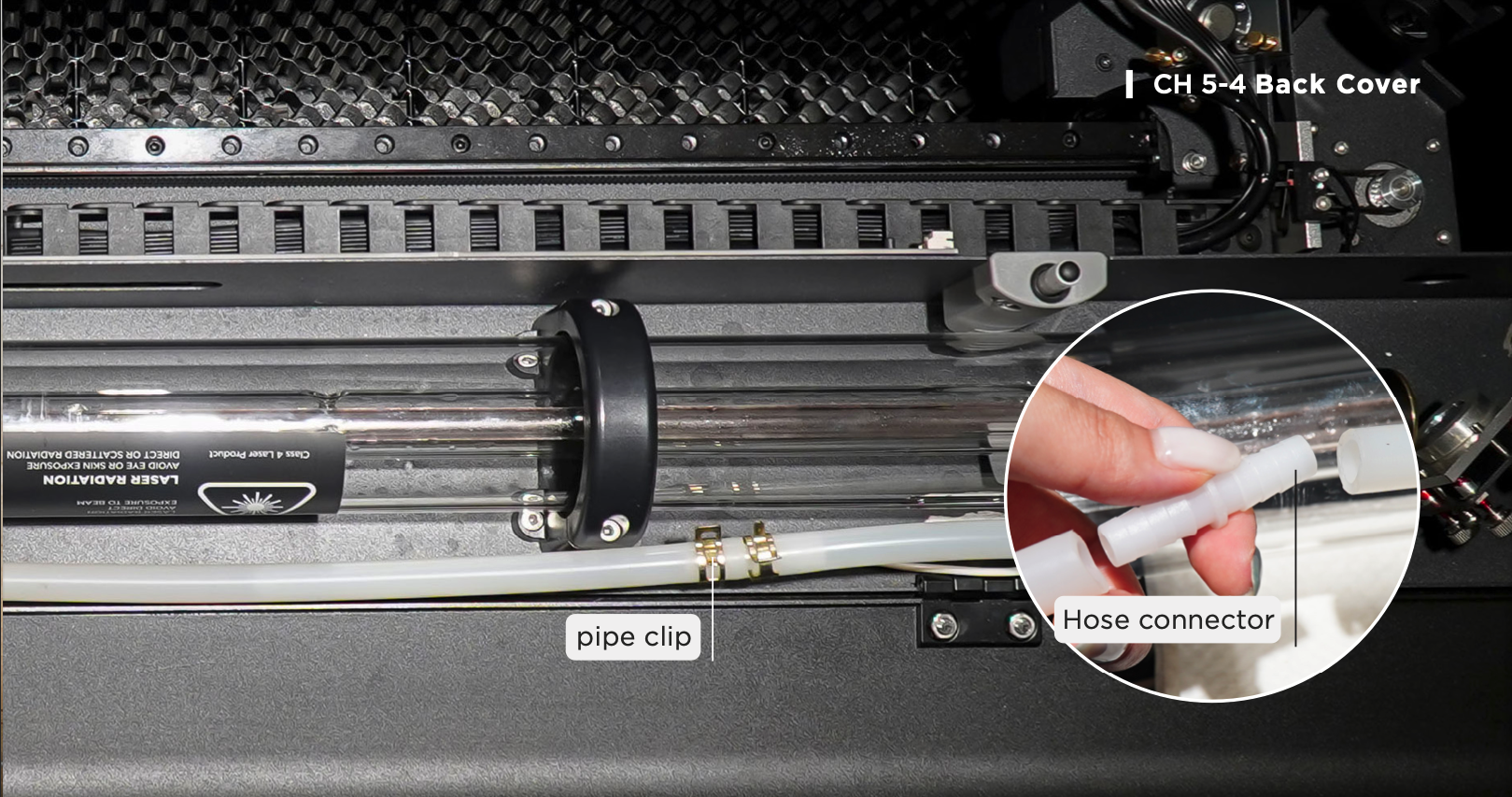

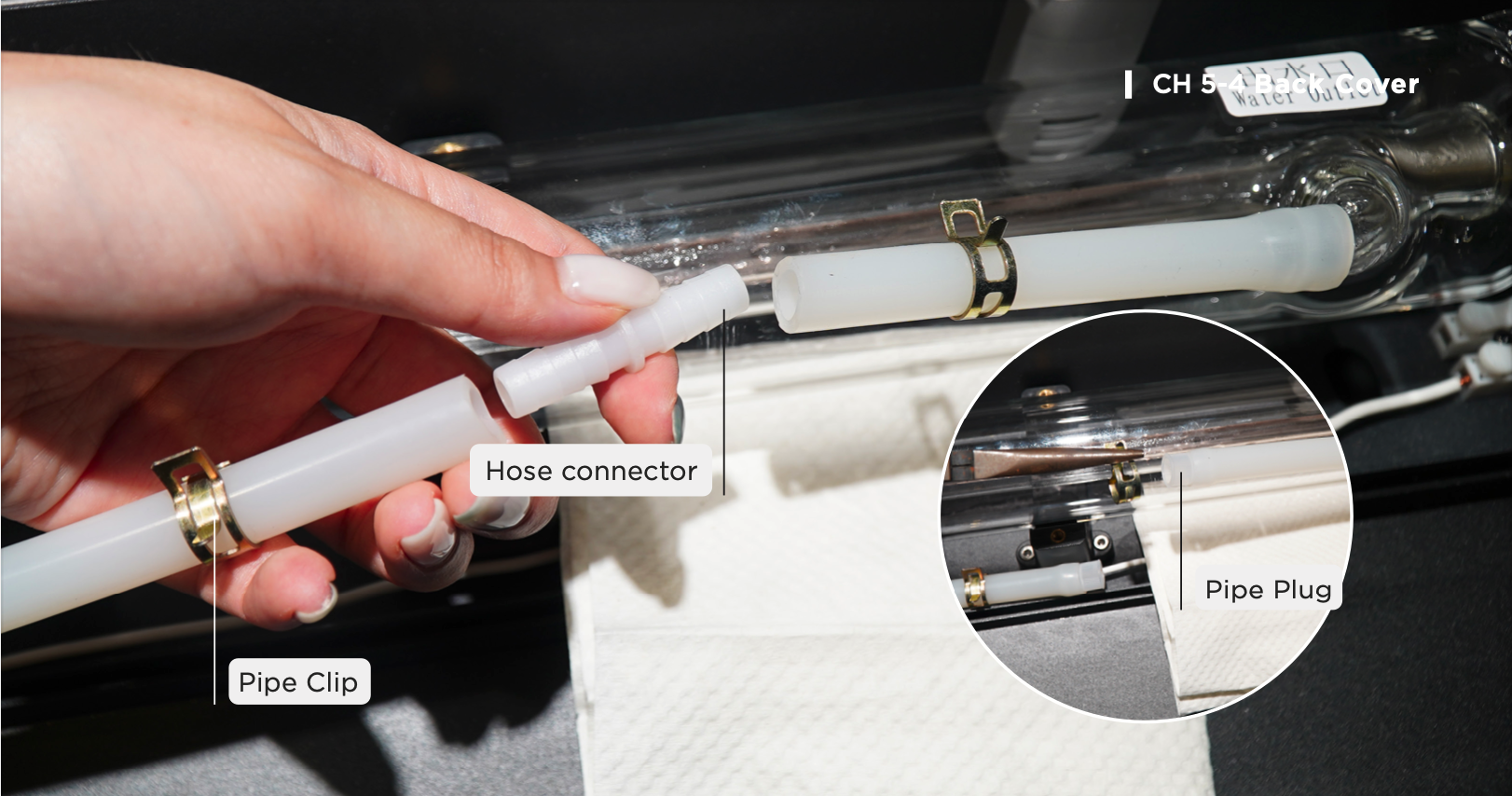

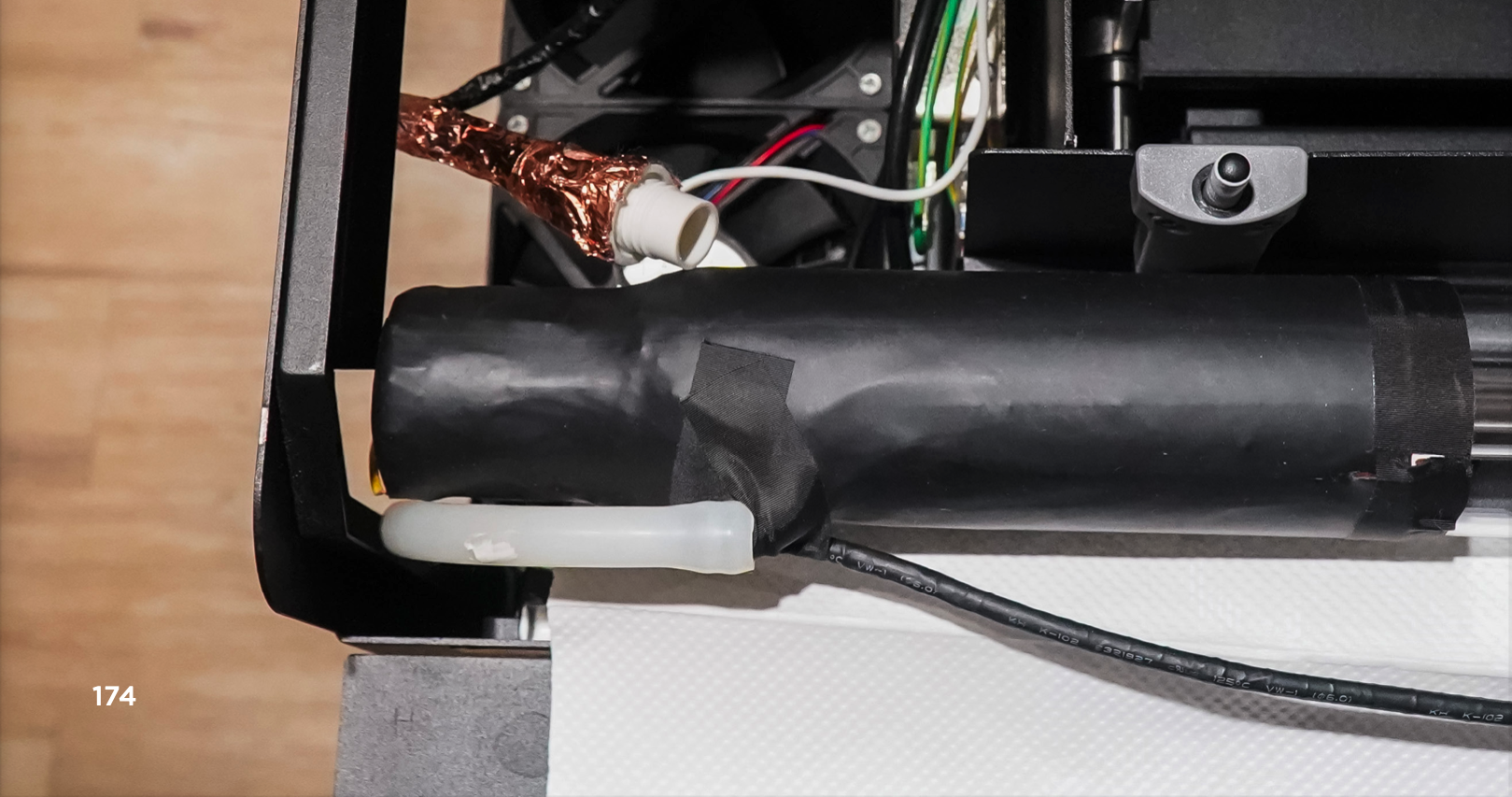

a. Coloque uma toalha ou papel toalha embaixo do tubo laser caso haja vazamento (Observe a posição e o ângulo do tubo laser) > Afaste os dois clipes de tubulação do conector da mangueira com o alicate de bico fino > Remova a junta de uma das mangueiras e insira imediatamente o plugue da mangueira > Repita o mesmo procedimento para a outra mangueira >
b. Arraste a mangueira mais longa até a parte inferior (lado de alta tensão) da máquina e coloque a abertura no recipiente de água > Remova o plugue da mangueira para drenar a água (Quando a saída de água no lado de baixa tensão estiver mais baixa que o lado de alta tensão, a água será drenada devido ao fenômeno de sifão) >
c. Levante o tubo laser para drenar a água completamente. (Pule esta etapa se optar por não mover o tubo.)
4. Recoloque o tubo laser e coloque-o na mangueira

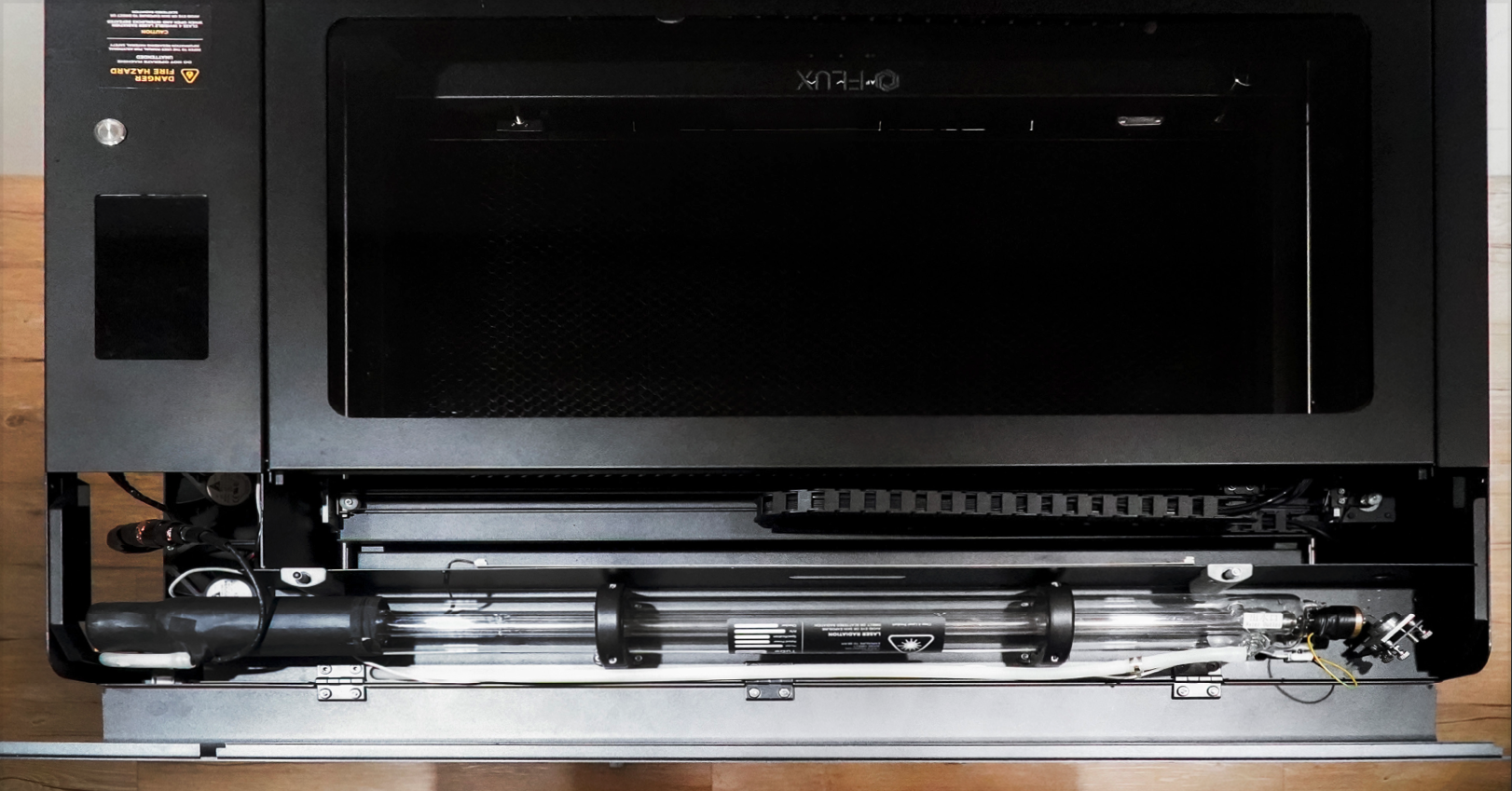

a. Coloque o tubo laser na posição conforme mostrado na foto acima (Pule esta etapa se optar por não mover o tubo laser.)
b. Remova o plugue no lado de alta tensão e coloque a mangueira.
c. No lado de baixa tensão. Coloque o clipe na mangueira mais curta > Remova o plugue > Insira a junta em ambas as mangueiras > Aproxime os dois clipes para evitar vazamentos.
5. Conecte o fio terra do tubo laser

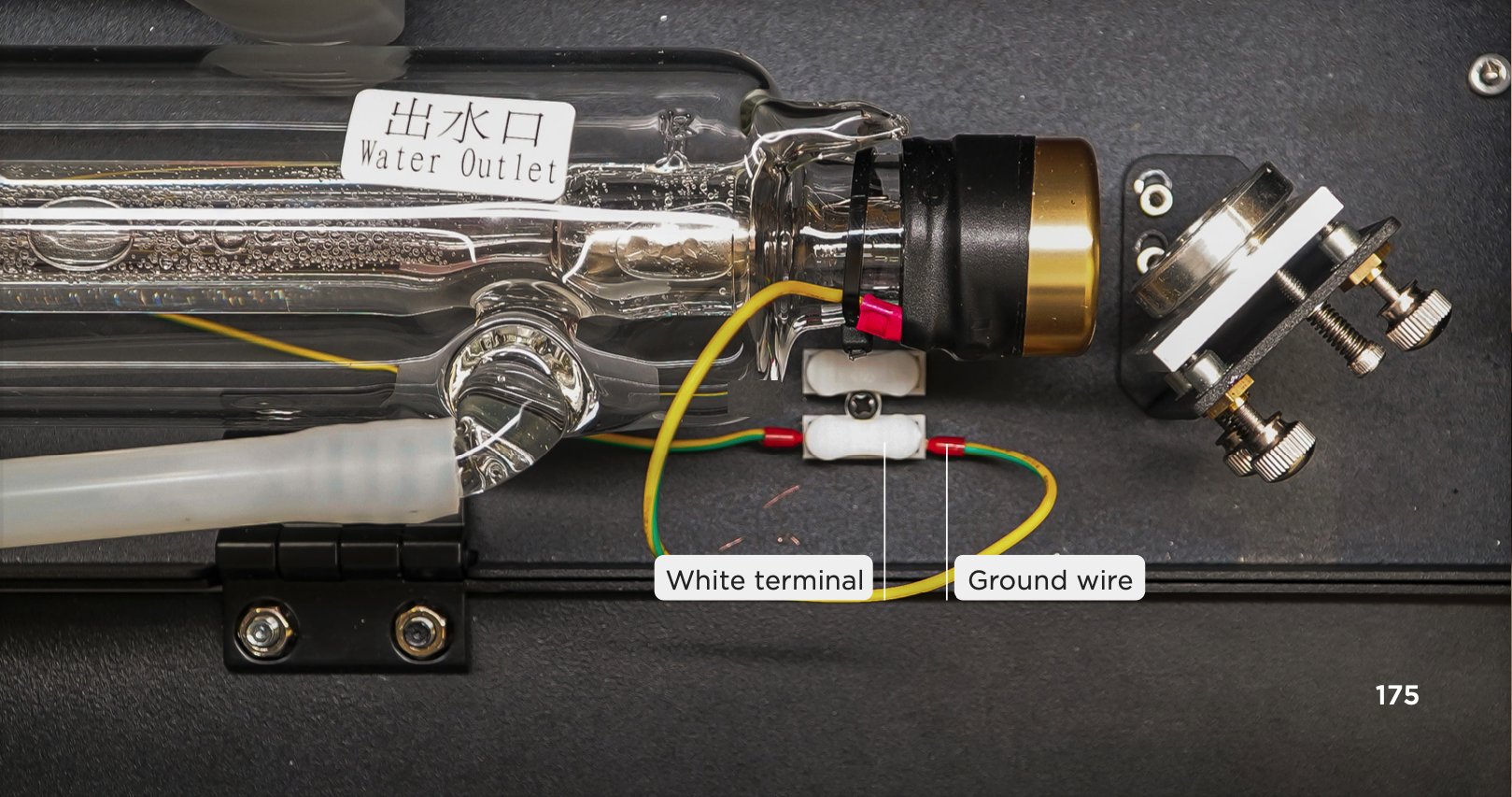

a. No lado de baixa tensão > Pressione o terminal branco e insira o fio terra > Solte o terminal branco > Puxe suavemente o fio terra para verificar se está firmemente conectado.
6. Fixe os suportes do tubo laser

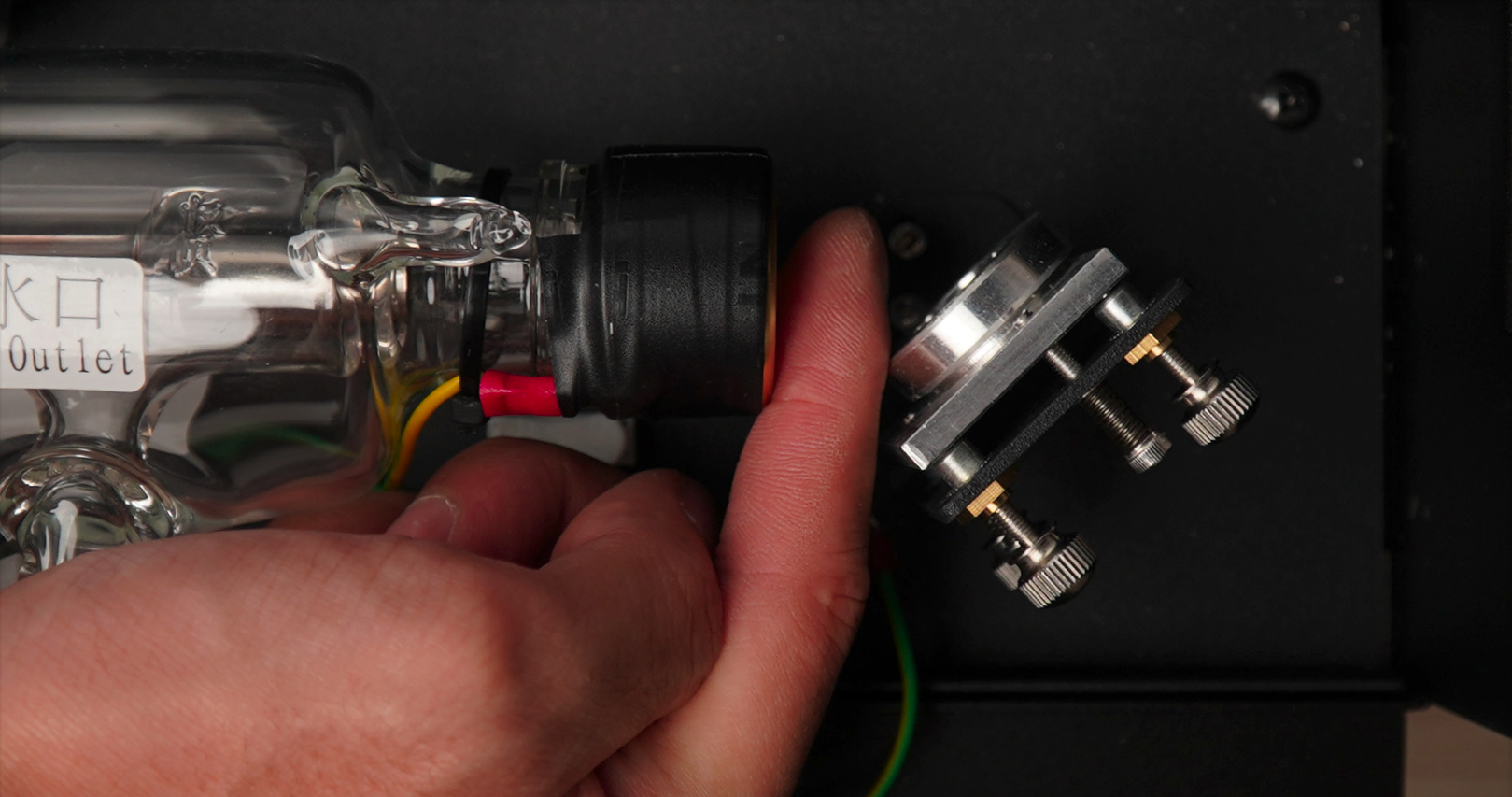

Certifique-se de que a distância entre o tubo do laser e o primeiro espelho refletor seja de aproximadamente 15mm (distância de um dedo)
7. Cabo de alimentação e inicialização
Conecte o cabo de alimentação e ligue a máquina.
8. Retirada da bomba de água
9. Enchimento de Água

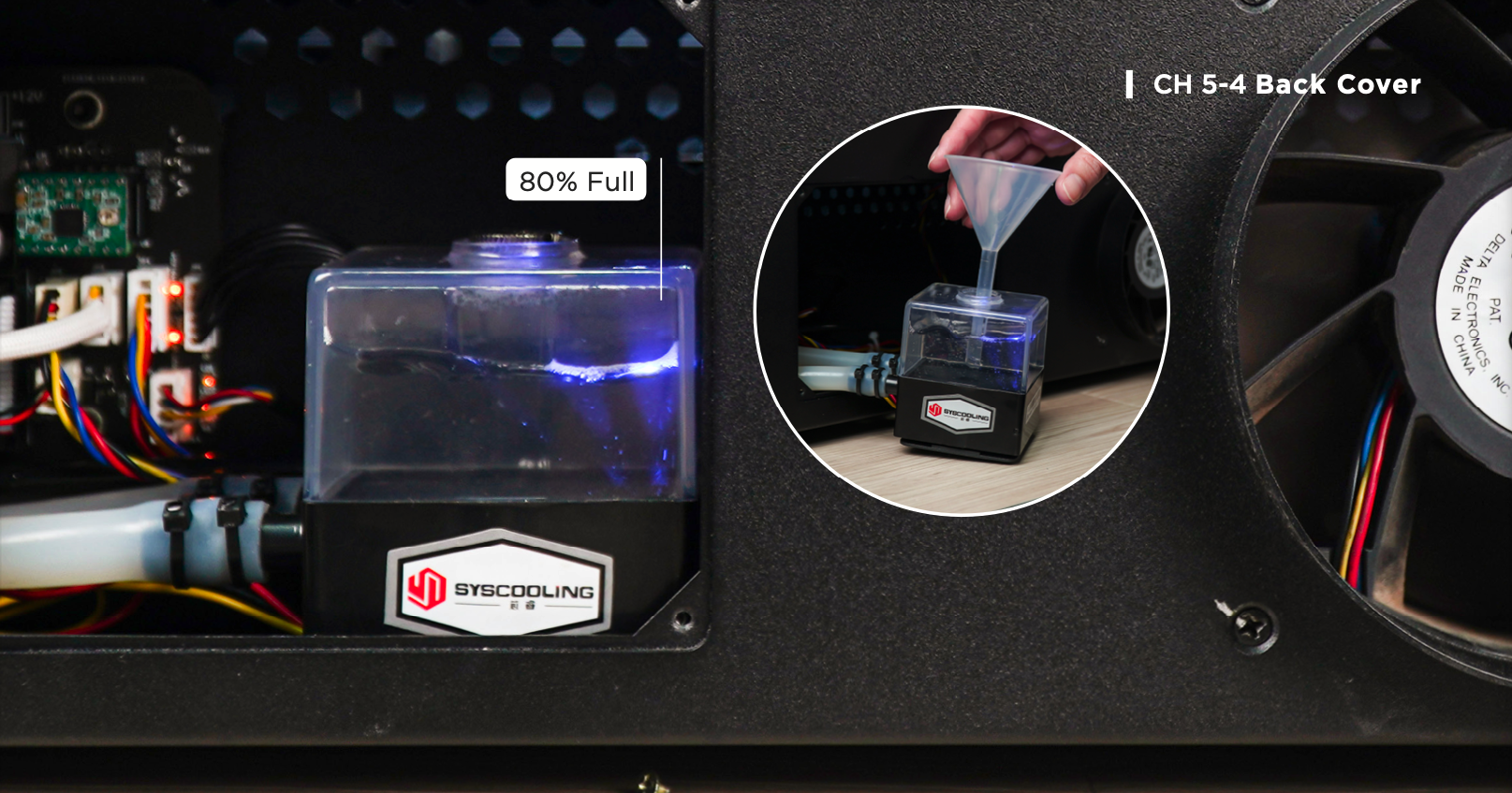

Abra a tampa da bomba com uma chave de cabeça dupla > Coloque o funil > Despeje a água lentamente e mantenha-a 50% cheia > Vá para o "Modo de Manutenção" e aguarde até que termine a inicialização > Pressione o botão "Bomba" para ligar a bomba de água > Quando a água do tanque diminuir, despeje mais água até que o tanque esteja 80% cheio.
10. Feche a Tampa da Bomba de Água
Recoloque a tampa da bomba e aperte-a apenas com os dedos > Coloque a bomba de água de volta na posição.

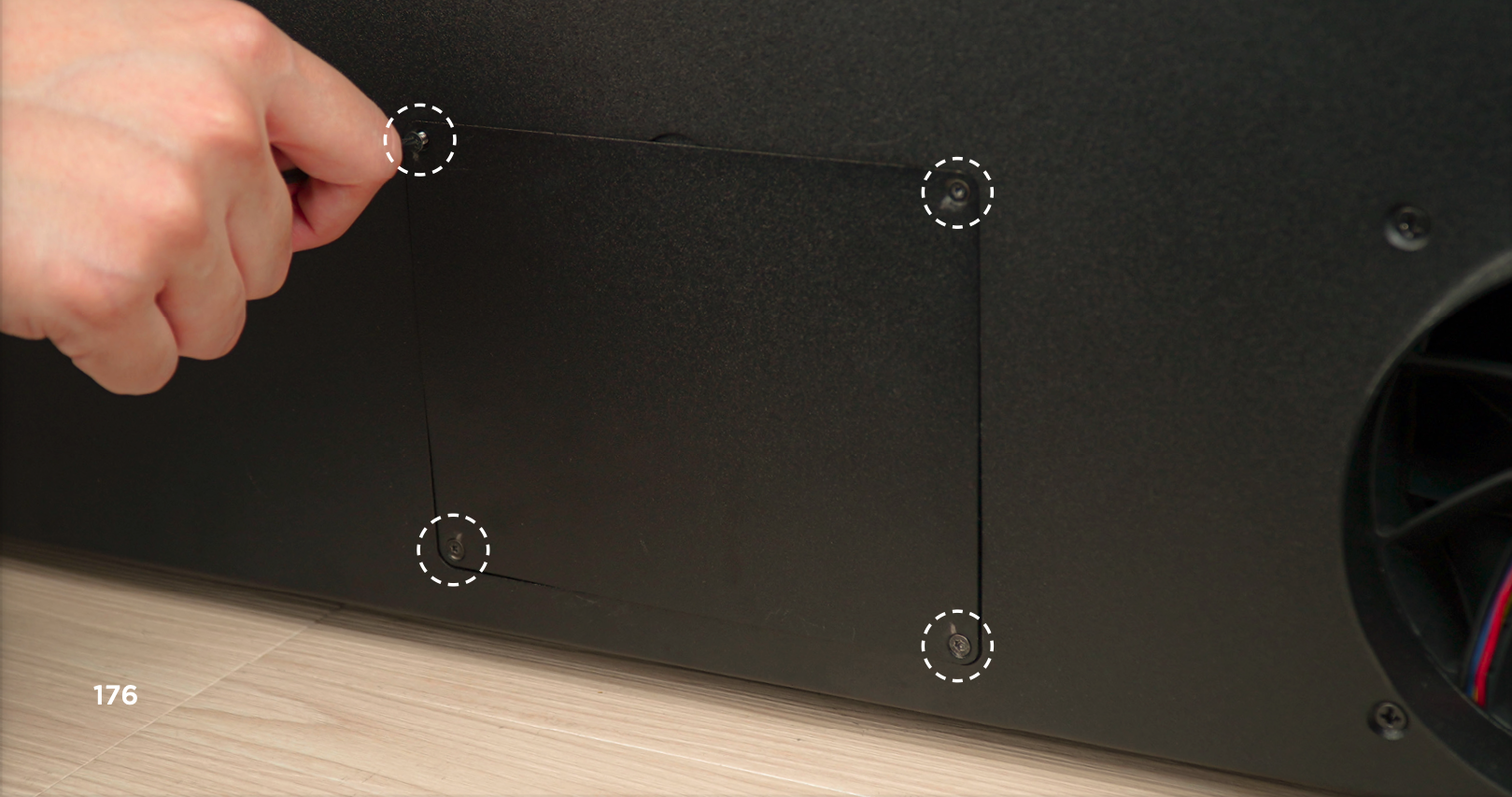

11. Remonte a Placa
Fixe a placa de volta apertando estes 4 parafusos com uma chave de fenda Torx.
