4-15 Ajuste Micro da Distância Focal

Por favor, siga as instruções abaixo para verificar e ajustar a distância focal:

Passo 1:

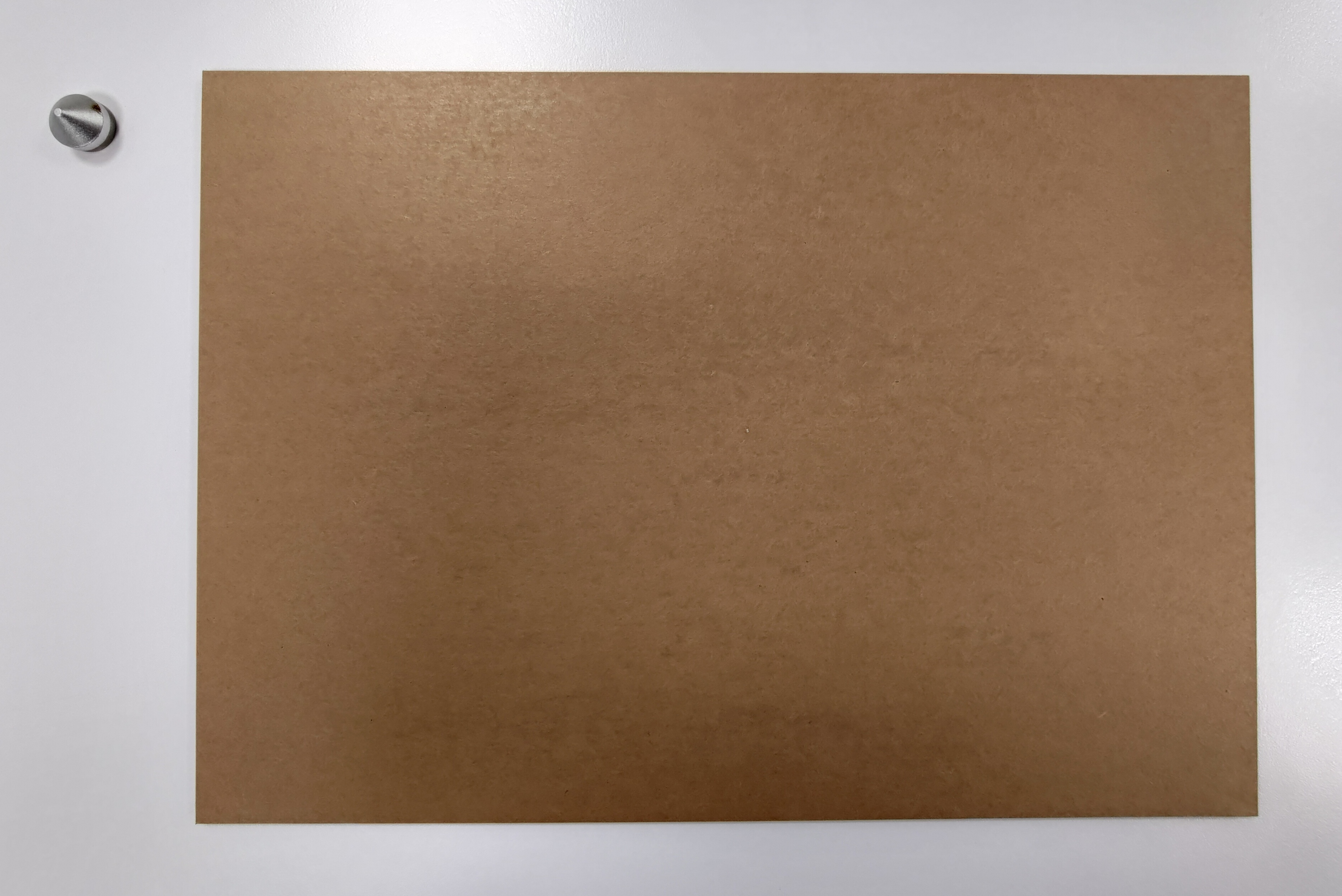

Prepare uma peça de material sólido, como acrílico ou madeira, etc. e um espaçador cônico que veio com a máquina na caixa de acessórios.

Passo 2:

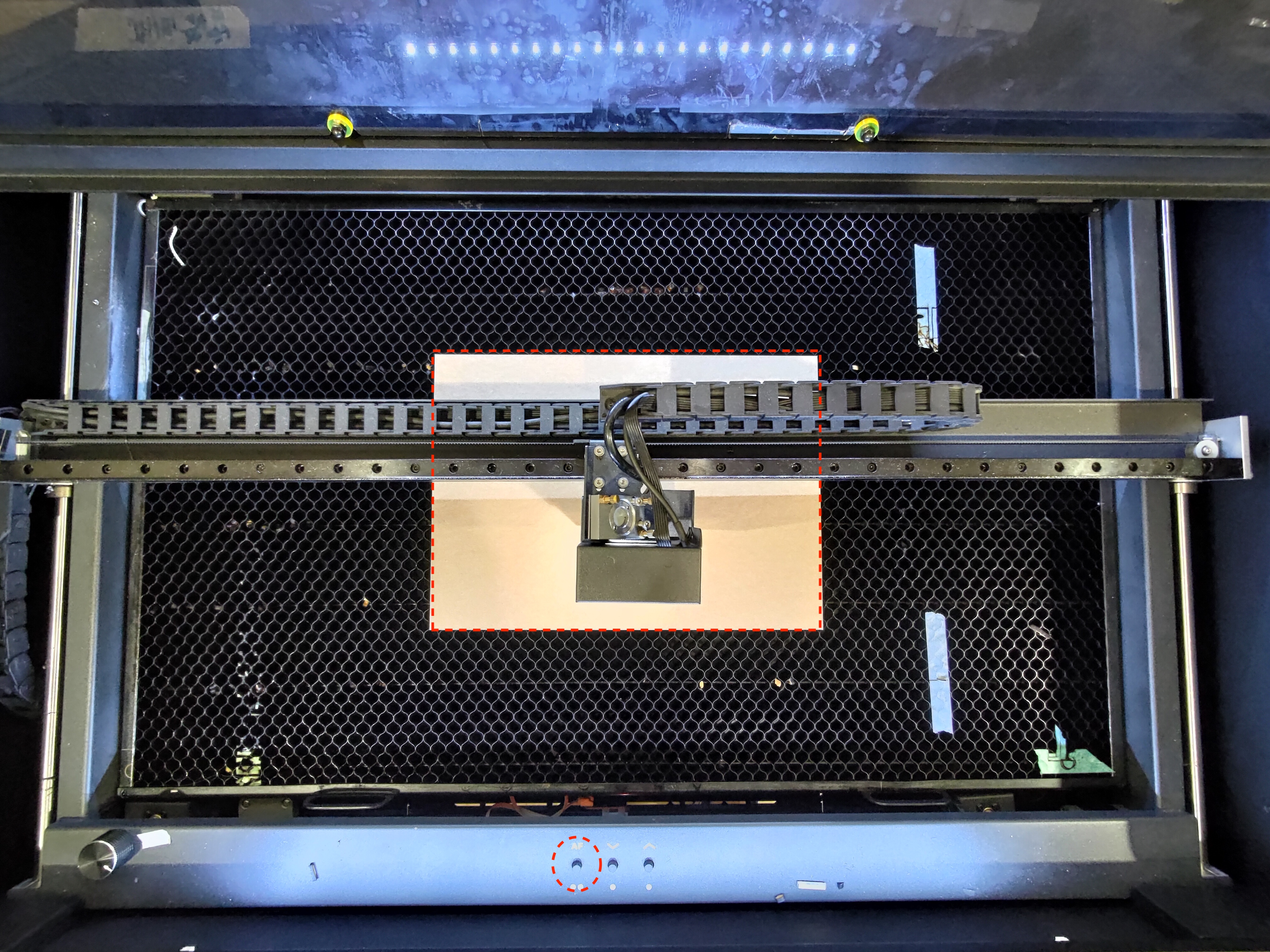

Coloque o material no centro da mesa e pressione o botão "AF" duas vezes para realizar o foco automático.

Passo 3:

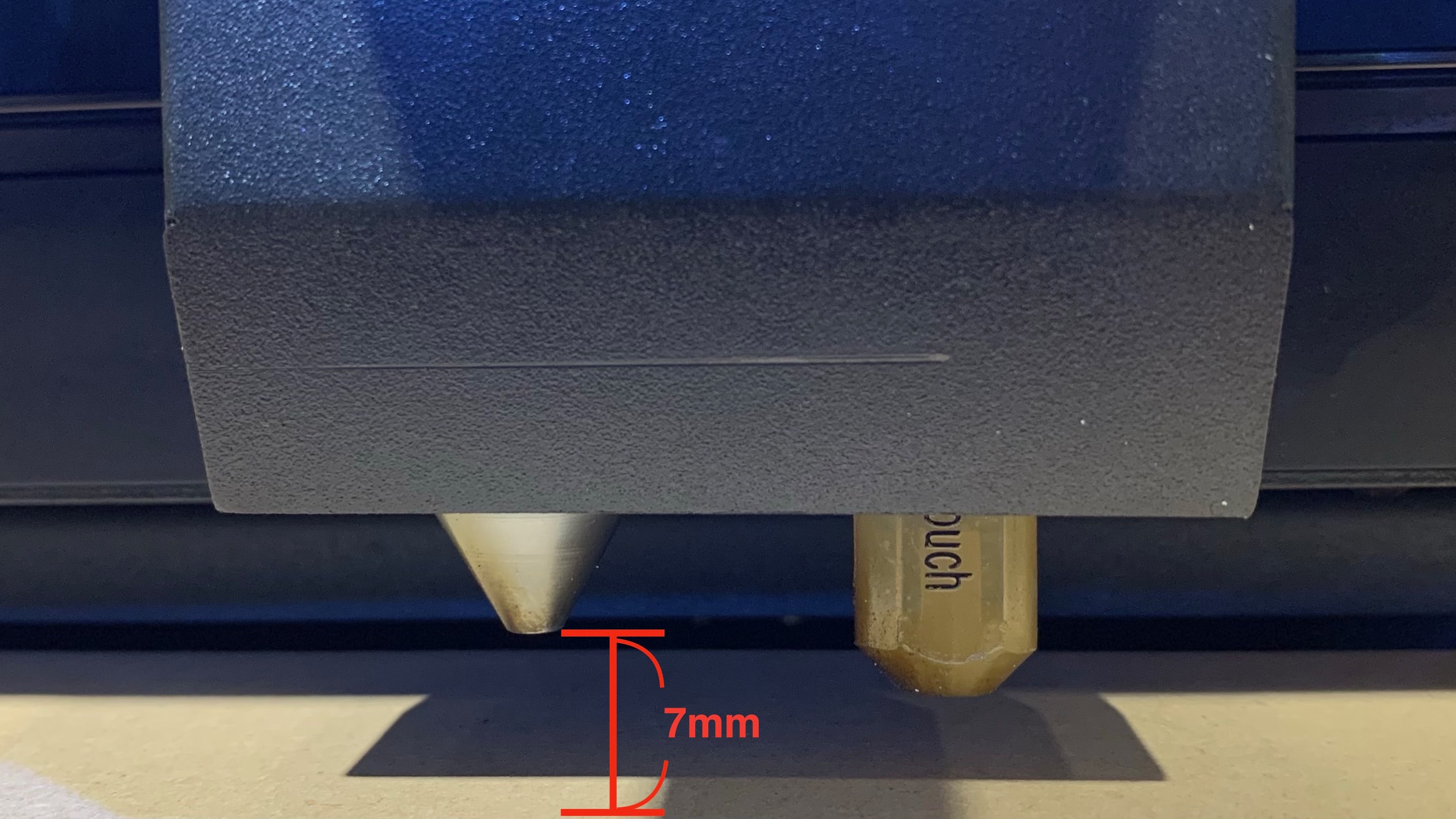

Use o espaçador cônico (12mm) para encaixar na folga entre a ponta do bico e a superfície do material. Determine se a sua distância focal está muito curta ou muito longa.

Aceitável:

Muito curta:

Muito longa:

Para a lente adicional curta de 1.5" (Link):

Passo 4:
Vá para a página de configuração "Correção de erro da sonda"
(Máquina >> Configuração de Hardware >> "Próxima página" >> Correção de erro da sonda)

Passo 5:
Definir o valor para "-" irá abaixar a mesa pela unidade de mm.
Definir o valor para "+" irá levantar a mesa pela unidade de mm.


Exemplo 1:
Se o seu espaçador cônico não encaixar, isso indica que você tem uma distância curta, então você terá que abaixar a mesa definindo-a para um valor negativo.


Exemplo 2:
Se o seu espaçador cônico conseguir encaixar, mas houver muito espaço entre o topo do espaçador e a ponta do bico, isso indica que você tem uma distância longa, então você terá que levantar a mesa definindo-a para um valor positivo.
