4-13 Ajuste Avançado do Caminho Óptico

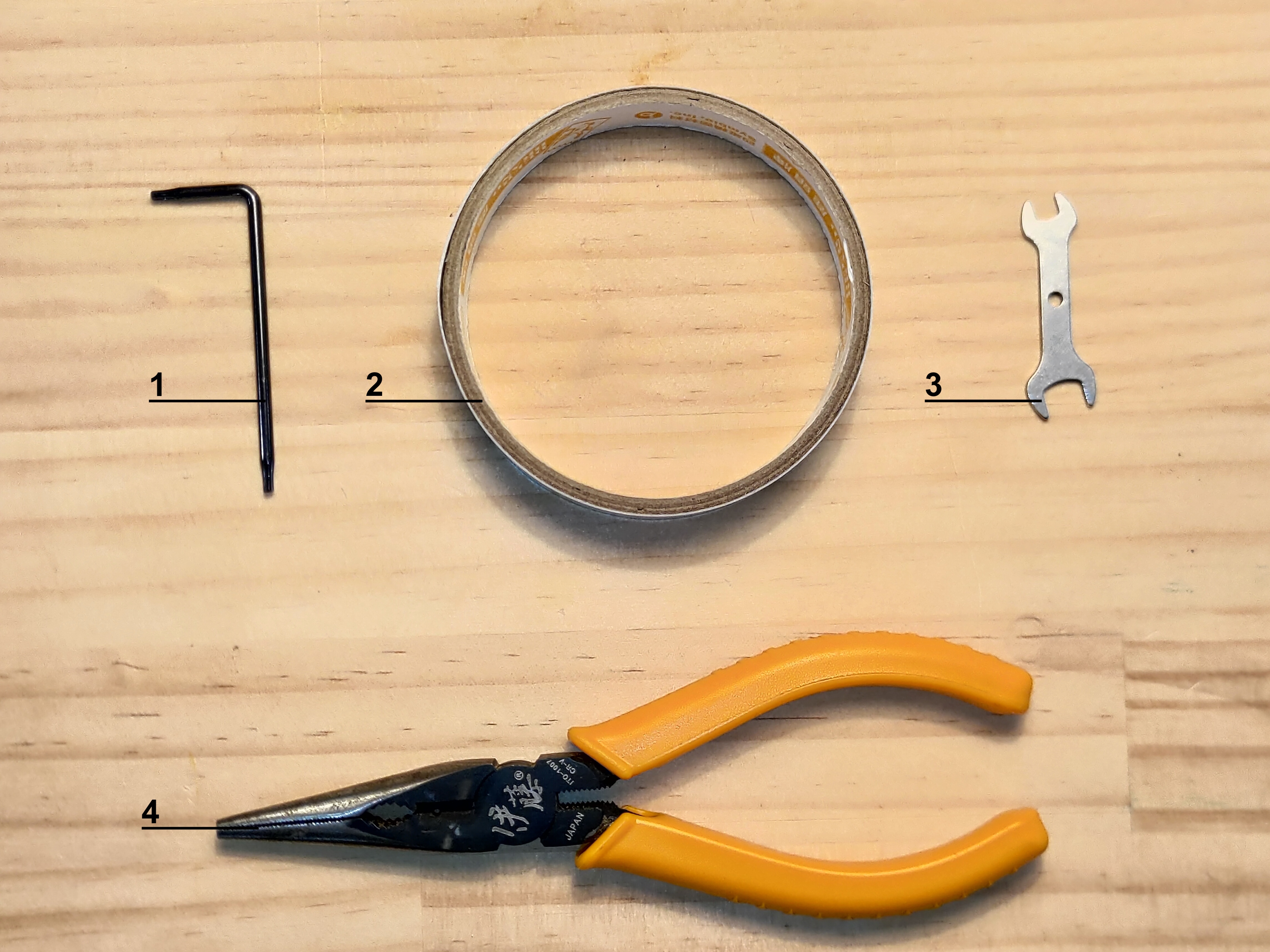

1｜Chave de fenda Torx
2｜Fita dupla face
3｜Chave de cabeça dupla
4｜Alicate

Etapa 2 - Desmontagem da Proteção da Cabeça do Laser

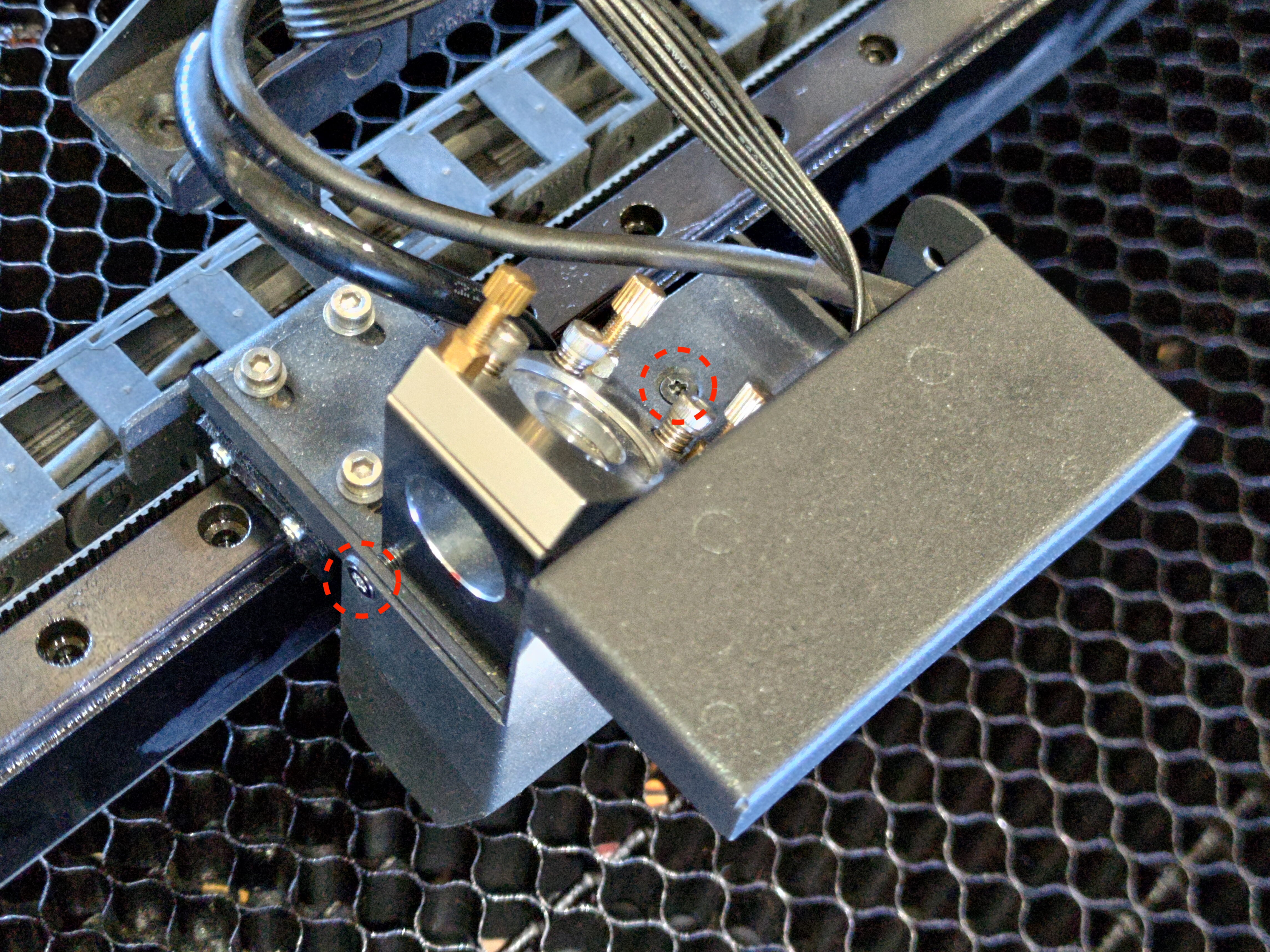

Abaixe a mesa até o fundo e use a chave de fenda Torx para desparafusar estes dois parafusos no conjunto da cabeça do laser.

Etapa 3 - Desmontagem do Bico e da Lente de Foco

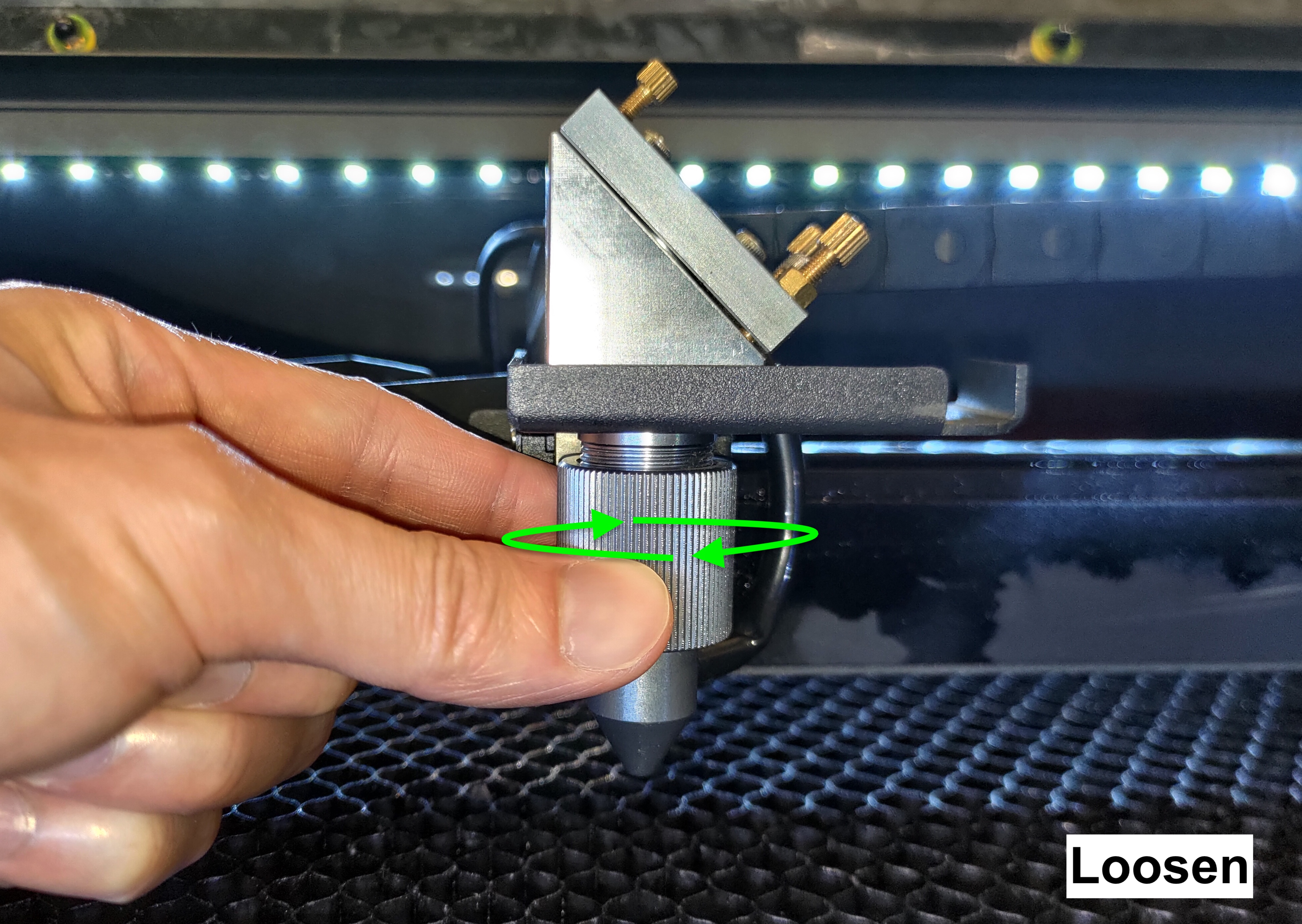

O anel deve ser girado no sentido horário para ser afrouxado.

Após afrouxar o anel, o bocal pode ser removido do conjunto do cabeçote do laser.

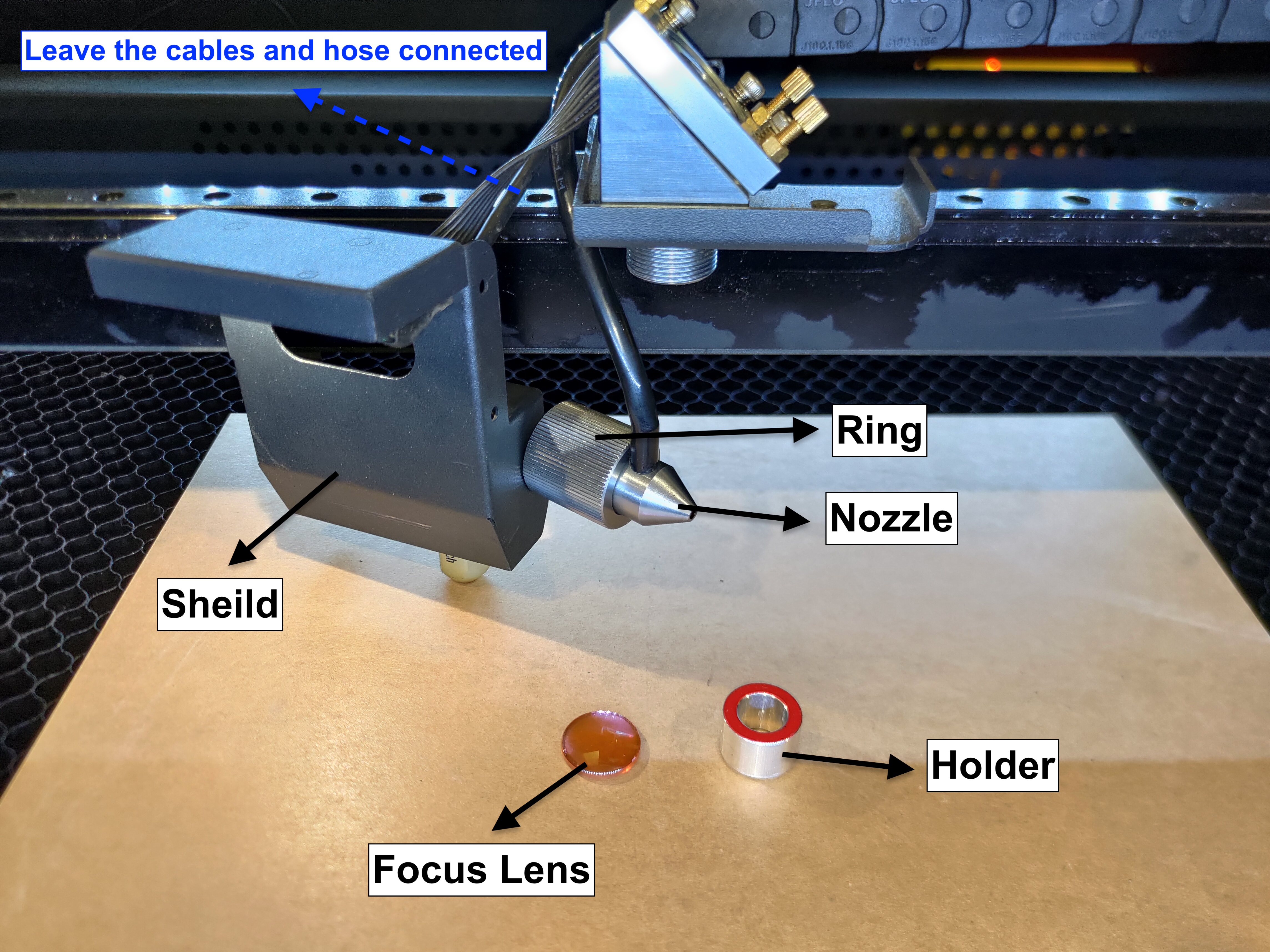

Dentro do bocal, haverá a lente de foco e o suporte da lente.
Por favor, mantenha-os seguros e deixe os cabos e a mangueira conectados.

Etapa 4 - Colocação da Proteção e do Bico de Lado

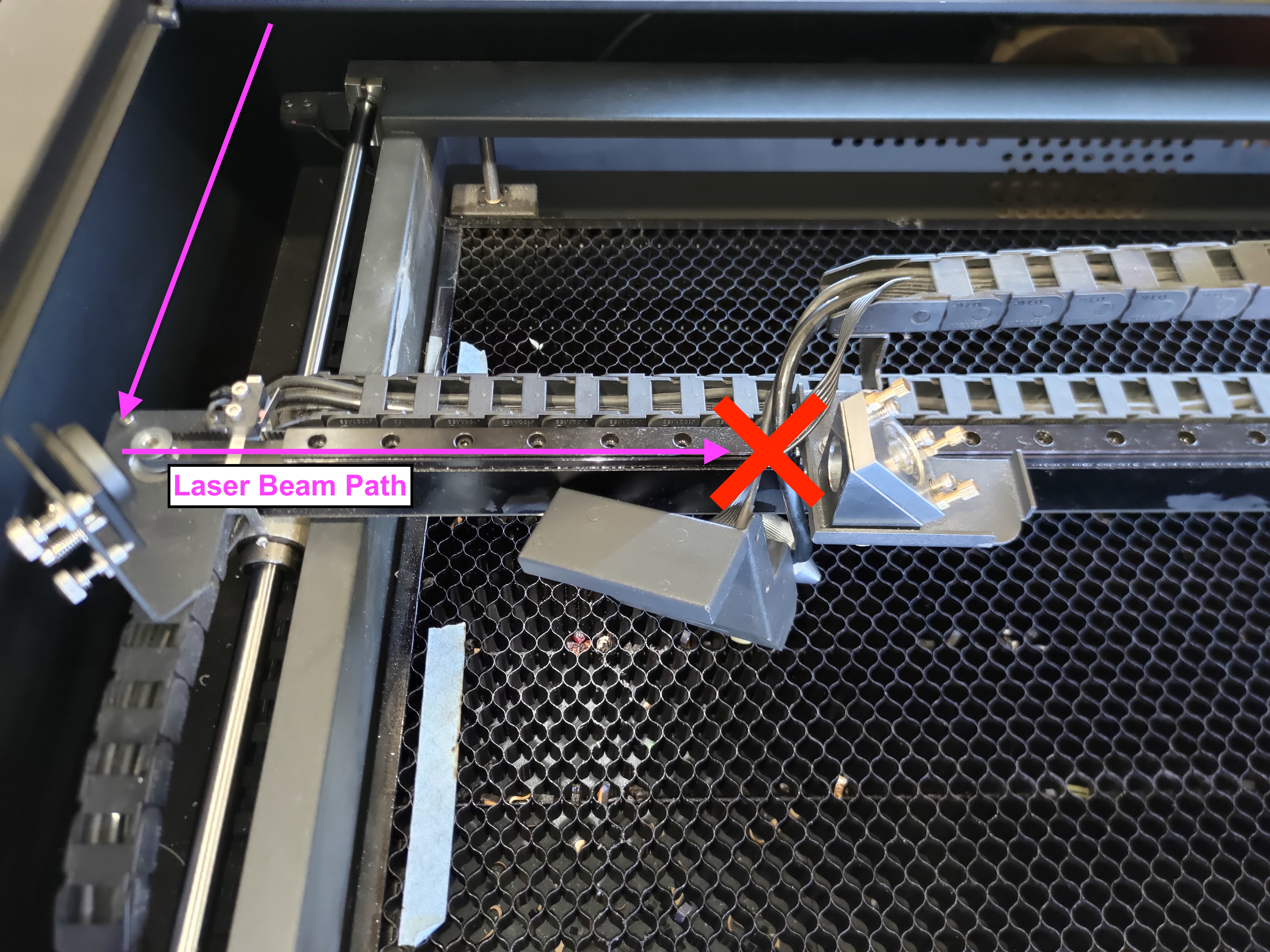

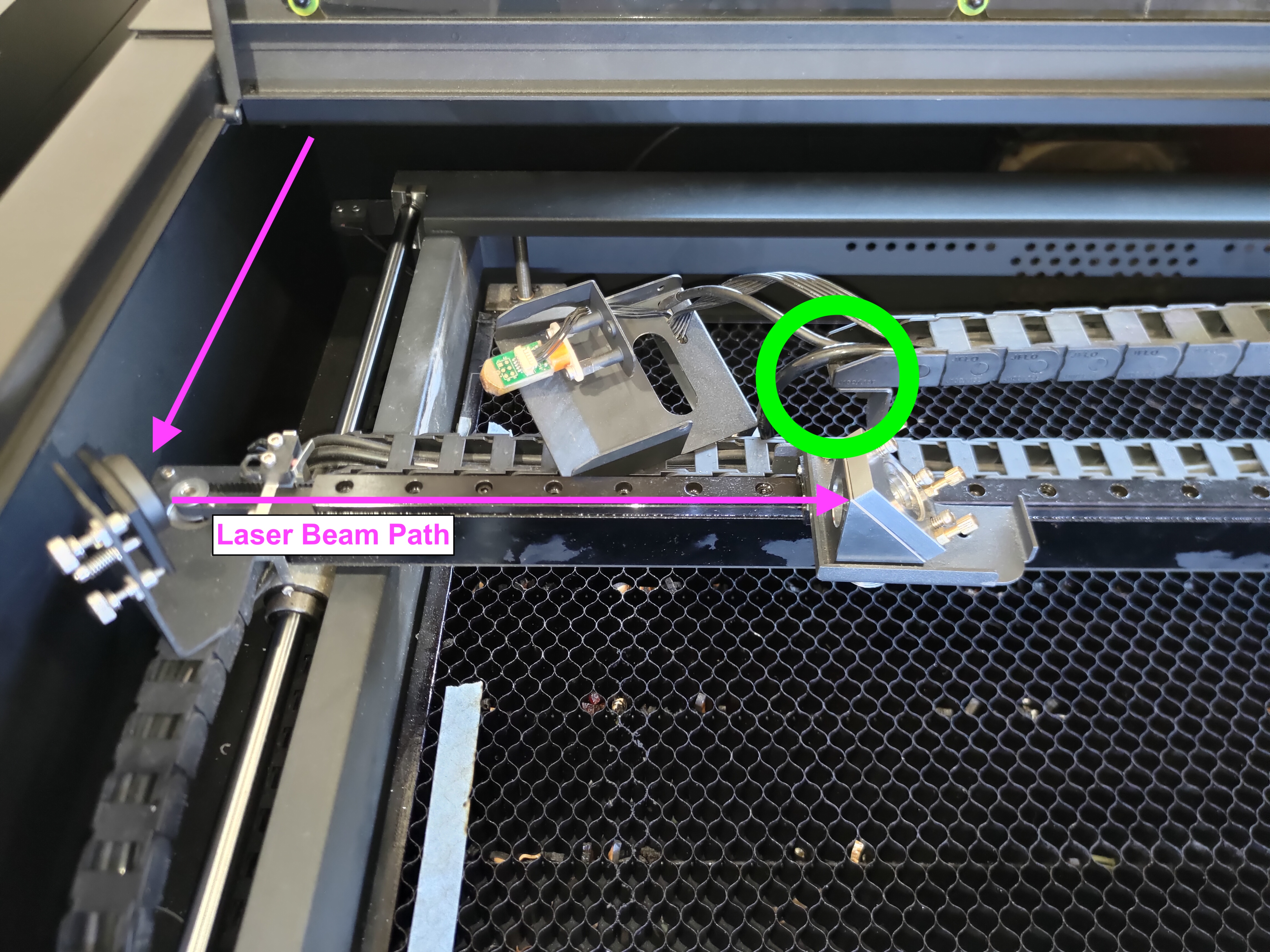

Posicione a proteção com os cabos e o bico com a mangueira acima ou atrás da corrente plástica, para evitar que o feixe de laser os atinja durante a emissão de pulsos.

Posição correta:

Posição incorreta:

Etapa 5 - Redefinição do Caminho Vertical (eixo Z) a partir do 3º Espelho

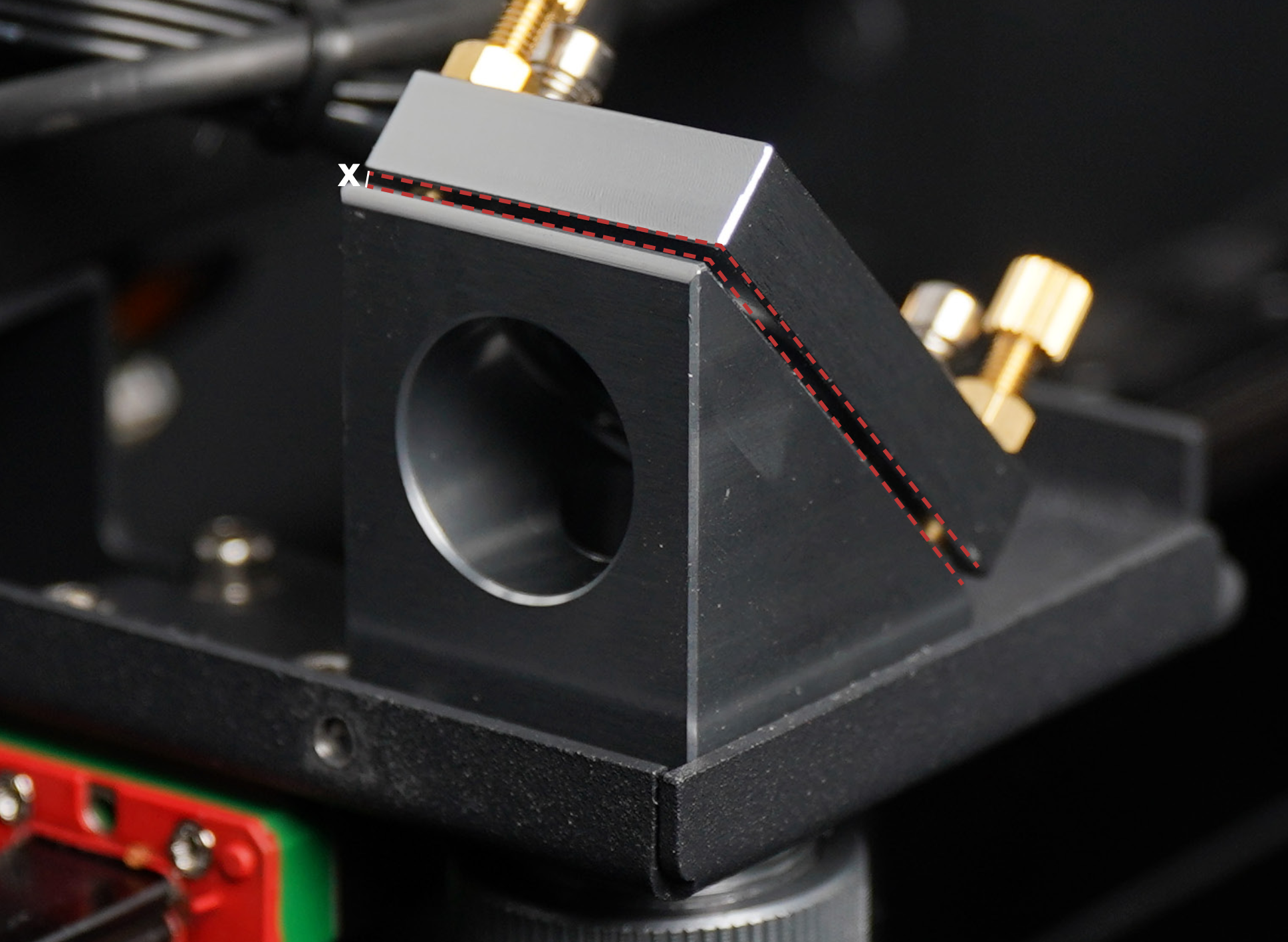

Use a chave de cabeça dupla e o alicate para afrouxar as 3 porcas no 3º espelho.

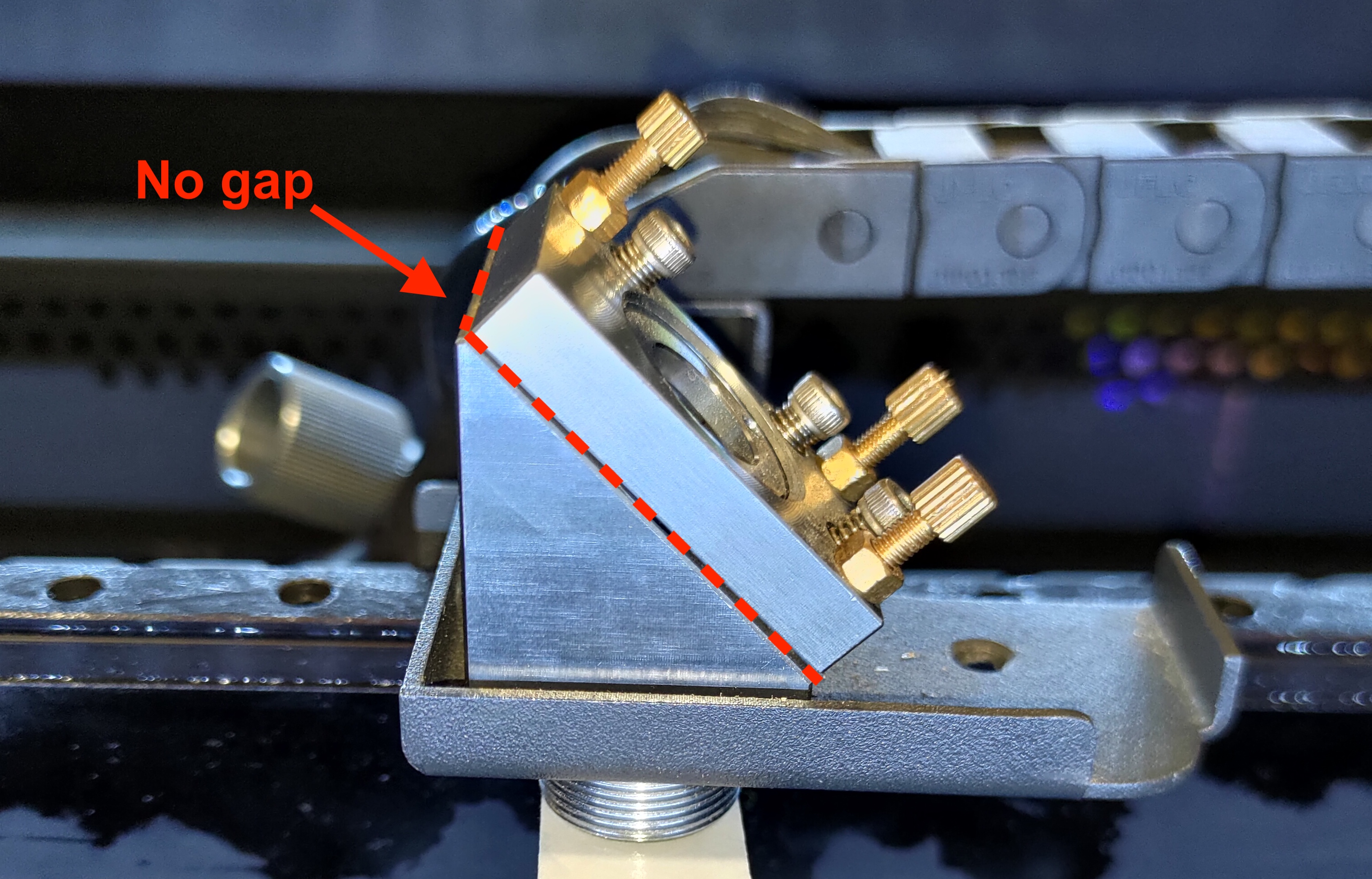

Gire esses três parafusos no sentido anti-horário até que não haja espaço entre o suporte do espelho e a base, ou afrouxe os parafusos completamente, mas não os remova.

Quando não houver espaço entre eles, indica que o caminho vertical foi redefinido.

Etapa 6 - Aplicação de Fita e Emissão de Pulsos

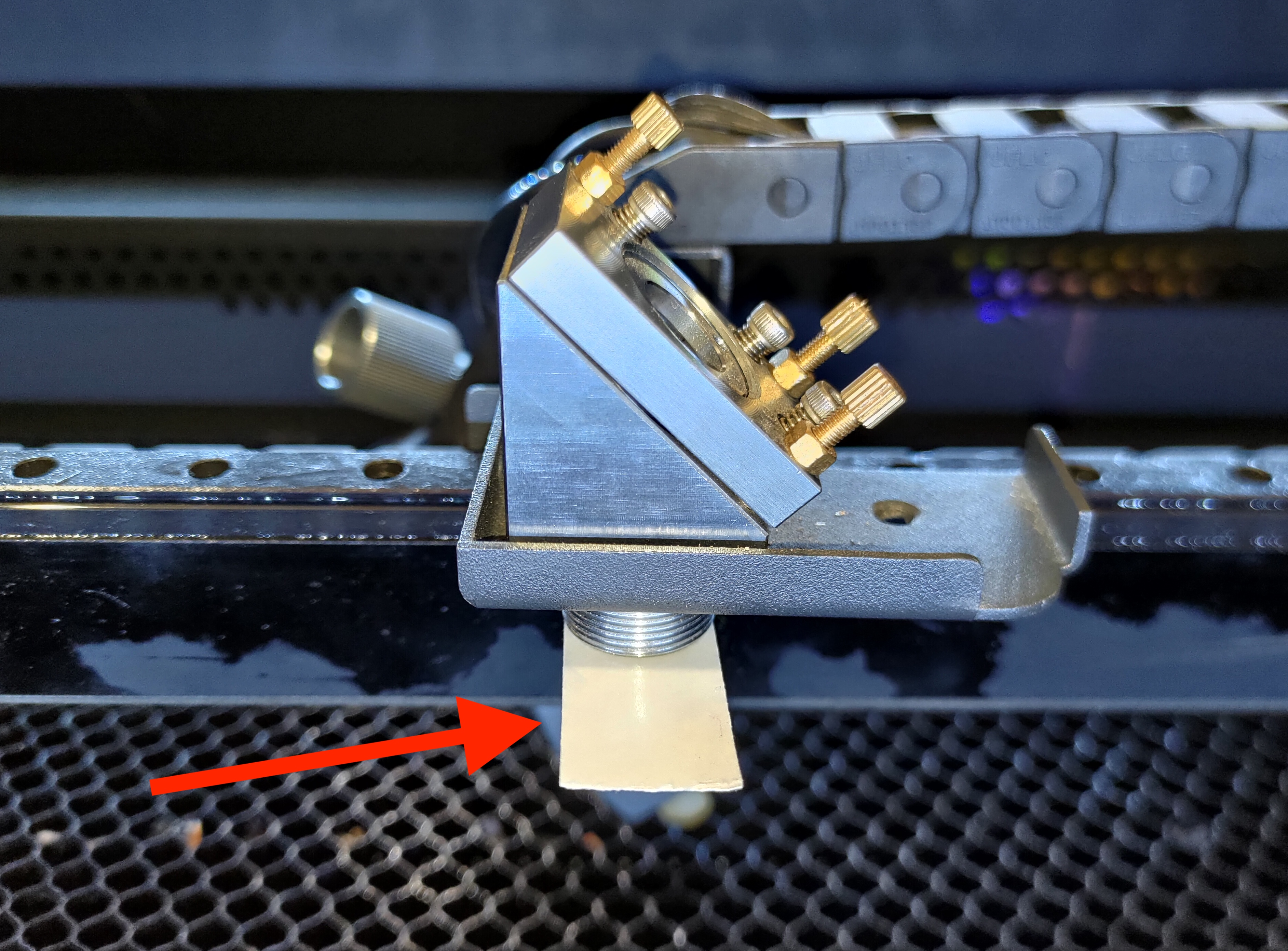

Coloque um pedaço de fita dupla face de uma camada embaixo do cabeçote do laser e pressione-o contra a entrada para formar uma marca pressionada.

Mova o cabeçote do laser para o centro da mesa e emita 3 pulsos.
(Vá para Manutenção >> Pressione "Motor" >> Mova o cabeçote manualmente >> Feche a tampa >> Emita 3 pulsos)

Etapa 7 - Determinação da Posição do Ponto Vertical
Remova a fita e determine a posição do ponto.
Existem apenas três posições possíveis: centro, esquerda e direita.

1. Posição central:

Se o ponto estiver no centro, como na foto acima, isso indica que o caminho vertical está correto e você pode prosseguir para a Etapa 8.

2. Posição esquerda:

Se o ponto estiver à esquerda, como na foto acima, isso indica que o caminho vertical precisa de ajuste.

Como ajustar:
Por favor, gire cada parafuso no sentido horário para levantar o suporte e formar uma lacuna entre eles, e o seu ponto deve se mover para a direita.


A lacuna:

Após ajustar os parafusos, aplique outra fita e verifique novamente a posição do ponto até que ele esteja no centro. Em seguida, você poderá prosseguir para a próxima etapa.

3. Posição direita:

Se o ponto estiver à direita, como na foto acima, isso indica que o ângulo de saída do tubo de laser está muito baixo e não pode ser ajustado. Por favor, interrompa o processo e entre em contato com o seu revendedor local para obter assistência.

Etapa 8 - Aperto de Todas as Porcas no 3º Espelho
Após o ajuste, aperte todas as porcas para fixar a posição.

Etapa 9 - Reinstalação da Lente de Foco e do Bico
Por favor, consulte a foto abaixo para colocar a lente e o suporte da lente na ordem correta.

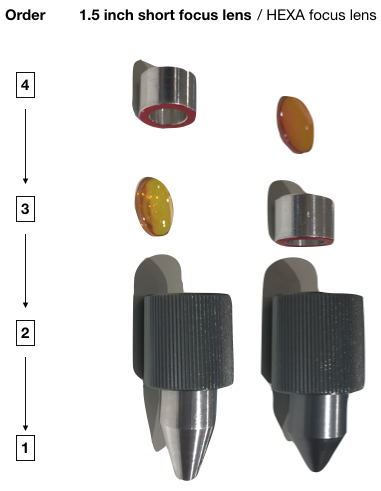

Escolha a ordem correta da sua lente:
A da esquerda é para uma lente adicional de 1.5", e a da direita é para a lente HEXA padrão.
(O lado curvo da lente ficará voltado para cima)



Após colocar a lente e o suporte, aperte o anel girando-o no sentido anti-horário.

Etapa 10 - Reinstalação da Proteção
Aparafuse esses dois parafusos de volta.

Etapa 11 - Retorno ao Processo Padrão de OPA

Por favor, esteja ciente de que esta instrução não significa a conclusão do seu OPA.
Para continuar com o processo OPA, por favor, volte para a Etapa 9 do processo OPA padrão.
Você pode encontrar o link para o processo OPA padrão aqui: 4-8 Alinhamento do Caminho Óptico.
