4-16 Compensação de Decaimento do Canto Inferior Direito (Função HEXA)

Descrição:

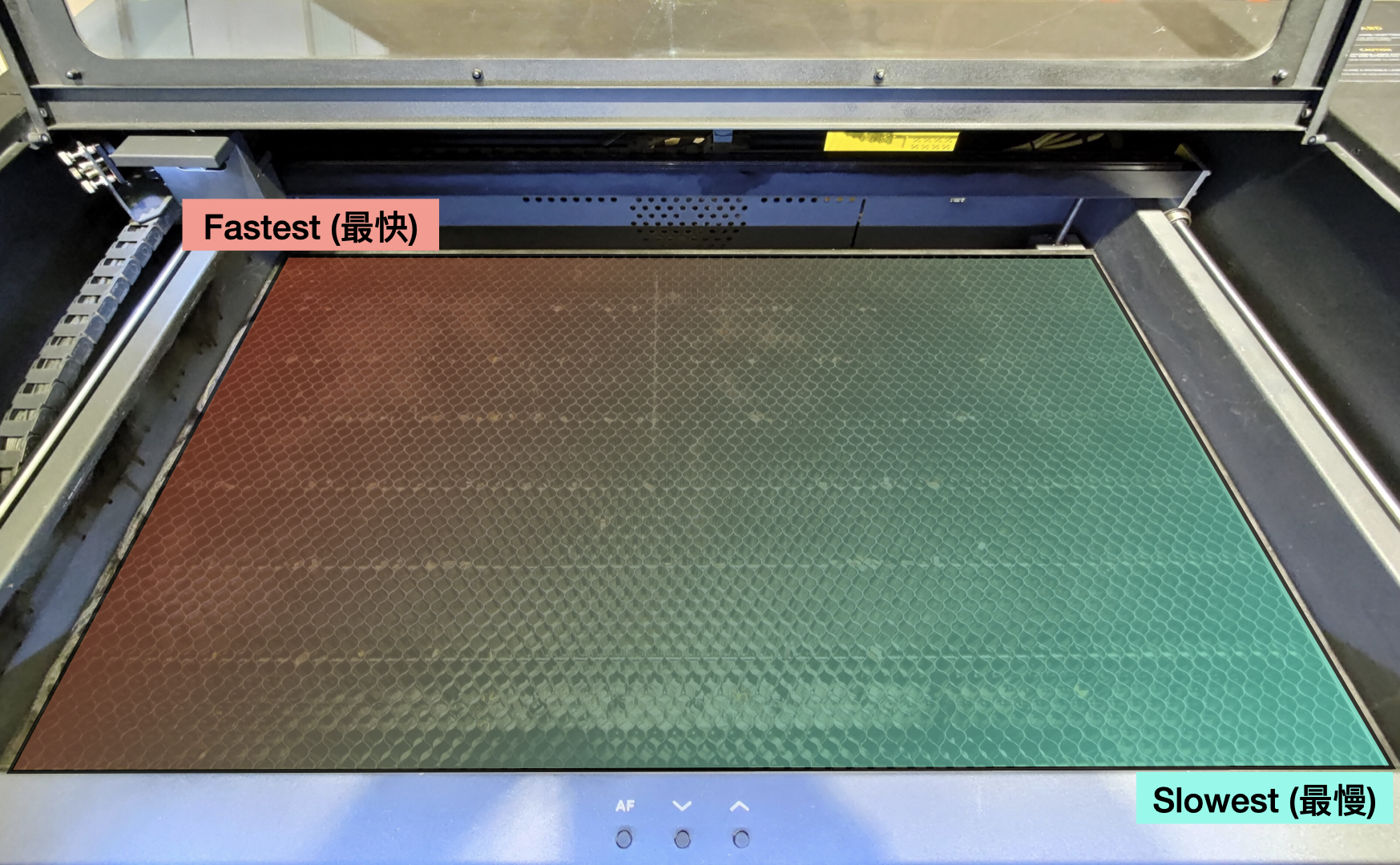

Como a força do feixe de laser diminui com a distância, o canto inferior direito de uma máquina HEXA pode ser significativamente afetado, resultando em problemas de corte nessa área.
Portanto, esta função foi projetada para melhorar a estabilidade do corte em toda a área de trabalho.

Quando Ajustar?
Quando houver problemas de corte ou gravação na área inferior direita da área de trabalho.

Compensação de Decaimento do Canto Inferior Direito:

Passo 1

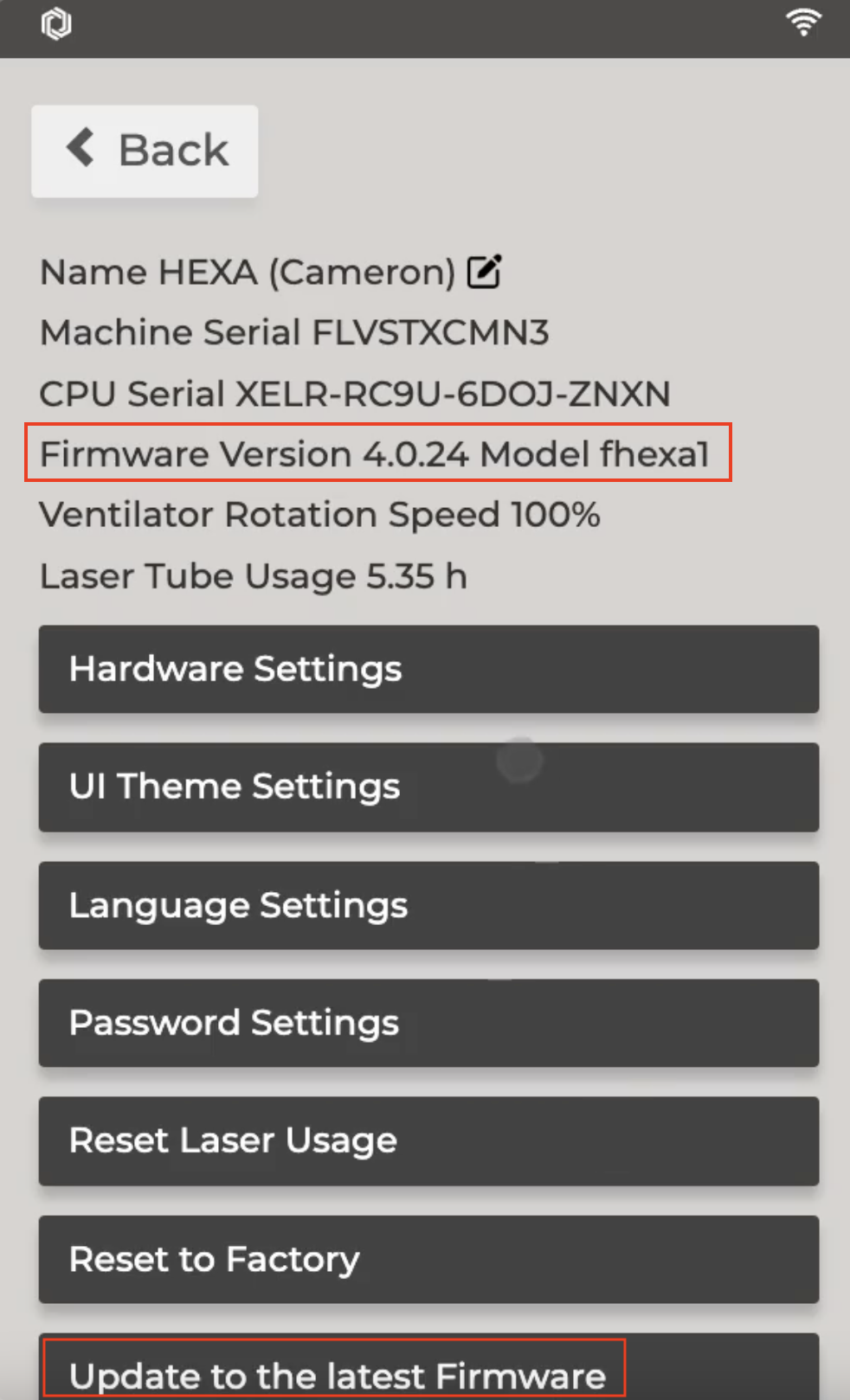

Esta função está disponível apenas na versão de firmware 4.0.24 ou superior. (Onde baixar?)

Passo 2
Após atualizar o firmware, ela pode ser encontrada no painel.

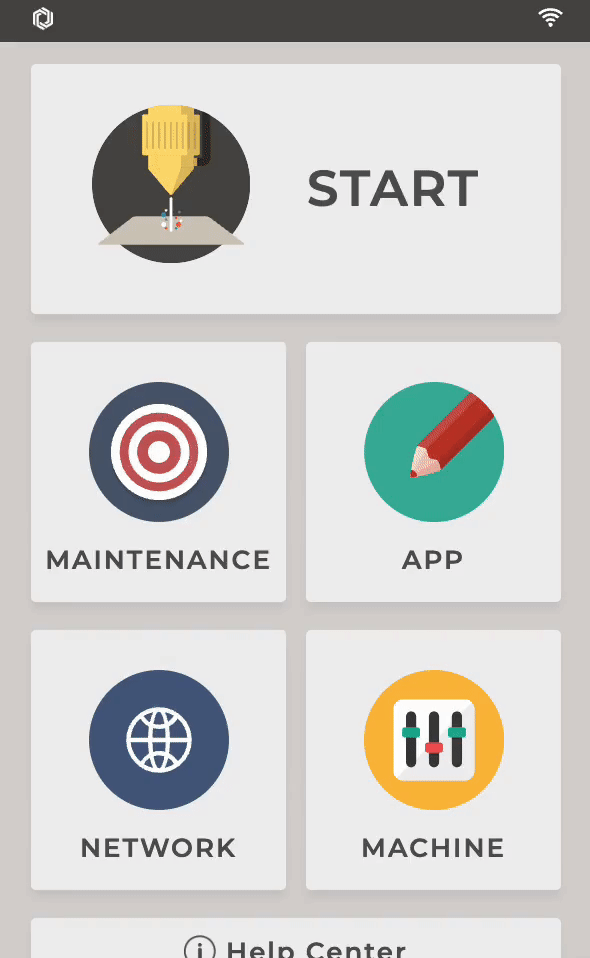

(Máquina >> Configuração de Hardware >> Próxima página >> Compensação de Decaimento do Canto Inferior Direito)

Passo 3
Ao habilitar esta função, a máquina reduzirá gradualmente a velocidade definida no Beam Studio durante as tarefas. À medida que a cabeça do laser se aproxima do canto inferior direito, a máquina desacelerará ainda mais, até a configuração escolhida pelo usuário.

Passo 4

O intervalo ajustável para esta função na configuração é de 0,00 a 0,75, onde 0,00 indica que a função está desabilitada.
0,00 = Reduzir a velocidade em 0%
0,30 = Reduzir a velocidade em 30%
0,50 = Reduzir a velocidade em 50%
0.75 = Reduz a velocidade em 75%
….etc

Exemplo:

Uma tarefa é definida como 10mm/s para a velocidade no Beam Studio e a Compensação é definida como 0.50 no painel da máquina.

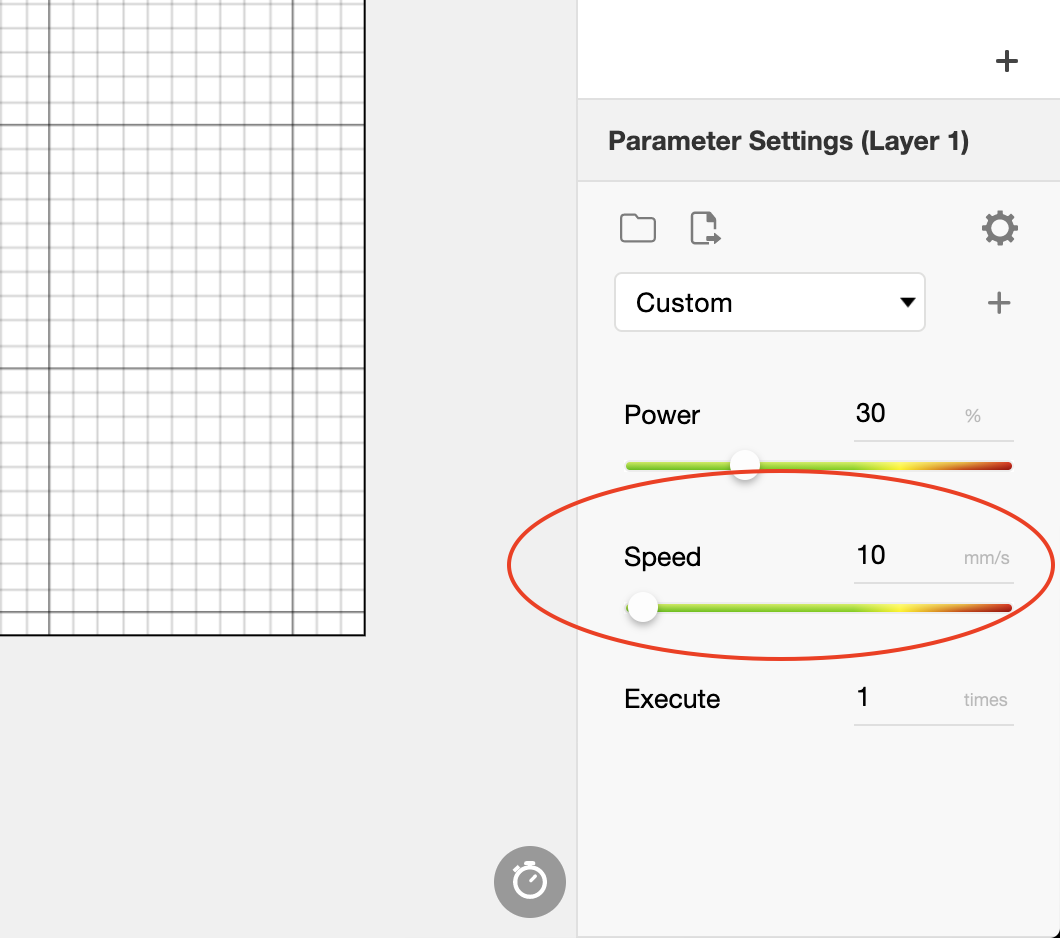

Beam Studio:

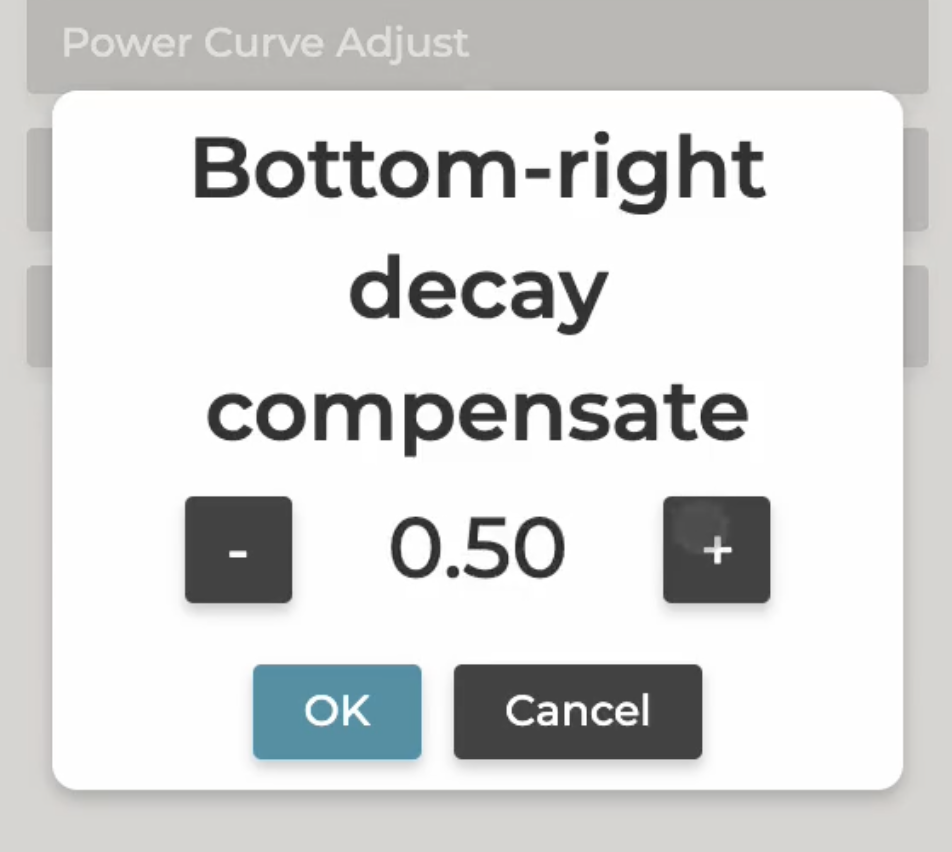

Compensar:

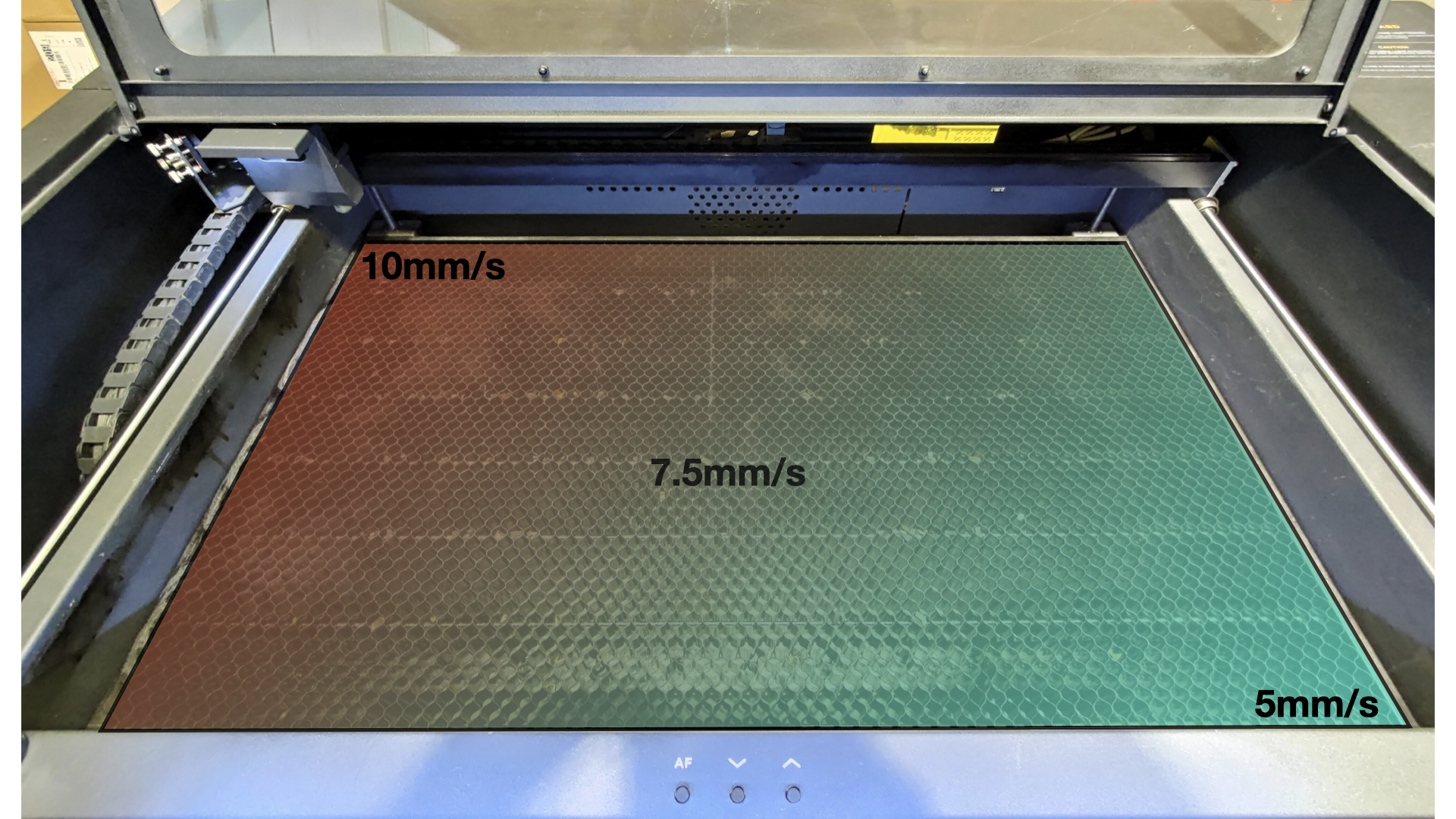

Quando o cabeçote do laser se aproximar do ponto inferior direito, a velocidade será reduzida em 50%, de modo que a velocidade se tornará 5mm/s.
(10mm/s - (10mm/s * 0.5) = 5mm/s)
