Djupläge

Förstå PWM/djupläge vid laserskärning

1. Diodlaserhuvuden

När man använder ett diodlaserhuvud representerar programvaran djup och mörker genom olika effektnivåer, inte genom att ändra tätheten av laserpunkter. Denna metod möjliggör:

• Mer precis kontroll i små områden
• Bättre återgivning av detaljerade effekter
• En enskild punkt kan ha olika effektnivåer, vilket skapar djup

Tänk på det som att justera ljusstyrkan för en enskild pixel i en digital bild, snarare än att lägga till fler pixlar.

2. CO2-laserhuvuden

För CO2-laserhuvuden fungerar djupläget något annorlunda:

• När du ökar effekten från 0 % till 100 % graverar lasern djupare in i materialet
• Detta skapar en reliefeffekt, liknande en utskärning
• Programvaran visar detta genom att använda olika färger för att representera olika effektnivåer

Det är dock viktigt att notera att även om du får varierande djup, ändras inte detaljnivån (eller "finheten") i färgläggningen avsevärt. Programvaran delar fortfarande upp bilden i färgade och ofärgade sektioner.

Huvudsakliga skillnader

• Diodlasrar: Justerar effekten för varje punkt för att skapa djup och detaljer
• CO2-lasrar: Använder effekt för att styra graveringsdjupet, vilket skapar en reliefeffekt

Här är exempel på tillämpning av djupläge.

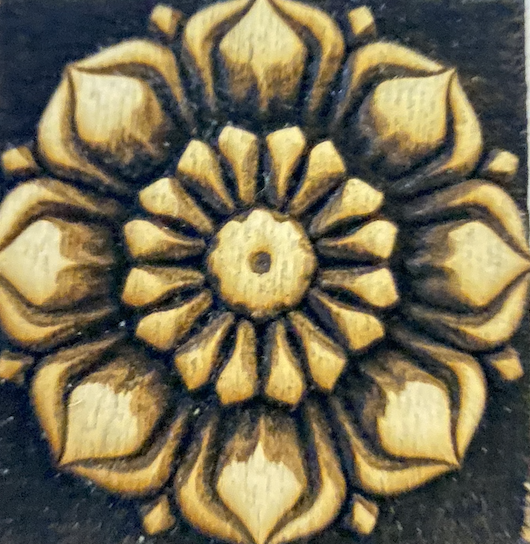

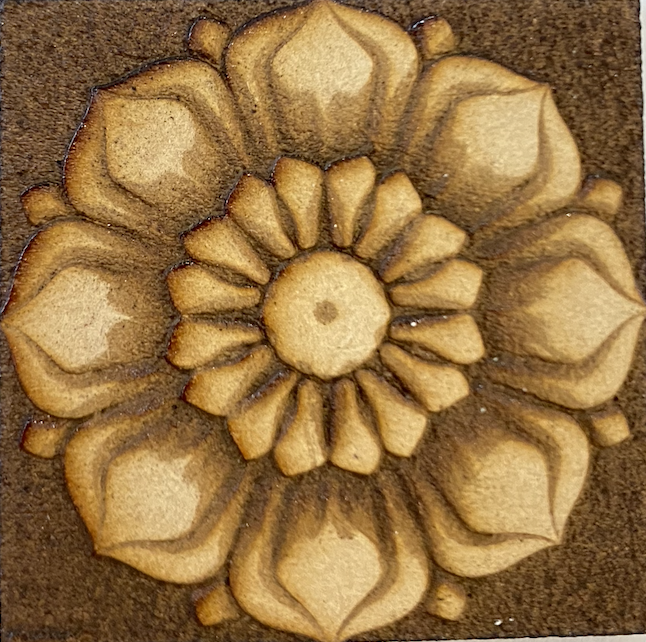

utan djupläge	med djupläge

Hur använder man djupläge?

1. Förbered en lämplig bild.

Om du vill skapa ett lasergraverat stycke med en reliefeffekt måste det vara en gråskalig gradientbild eftersom djupläget använder olika nyanser av grått för att representera varierande djup och lager i designen. Se till att din bild har mjuka övergångar och hög upplösning för fina detaljer.

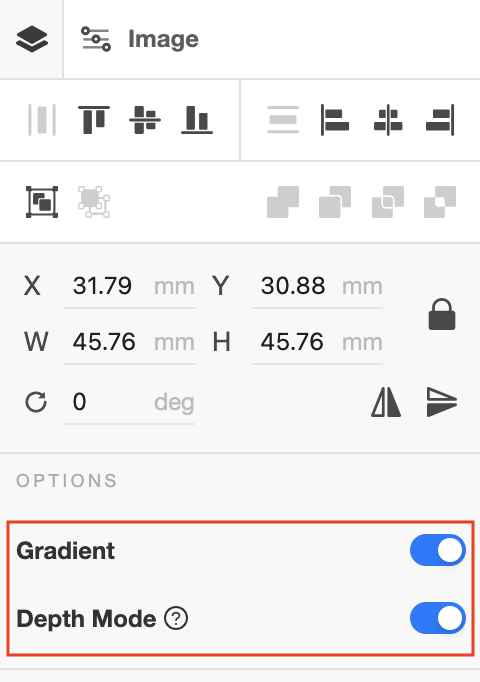

2. Markera "Djupläge" i objektpanelen.

Efter att ha importerat bilden, välj den bild du vill använda och markera "Gradient" och "Djupläge" i objektpanelen.

3. Justera parametrarna enligt ditt material.

De rätta parameterinställningarna beror på ditt konstverk och den effekt du förväntar dig. Vi rekommenderar att börja med förinställningen men med högre hastighet och fler passeringar, och sedan köra för att ytterligare finjustera parametrarna. Justera baserat på bilddetaljer, skuggning och önskat resultat för bästa effekt.

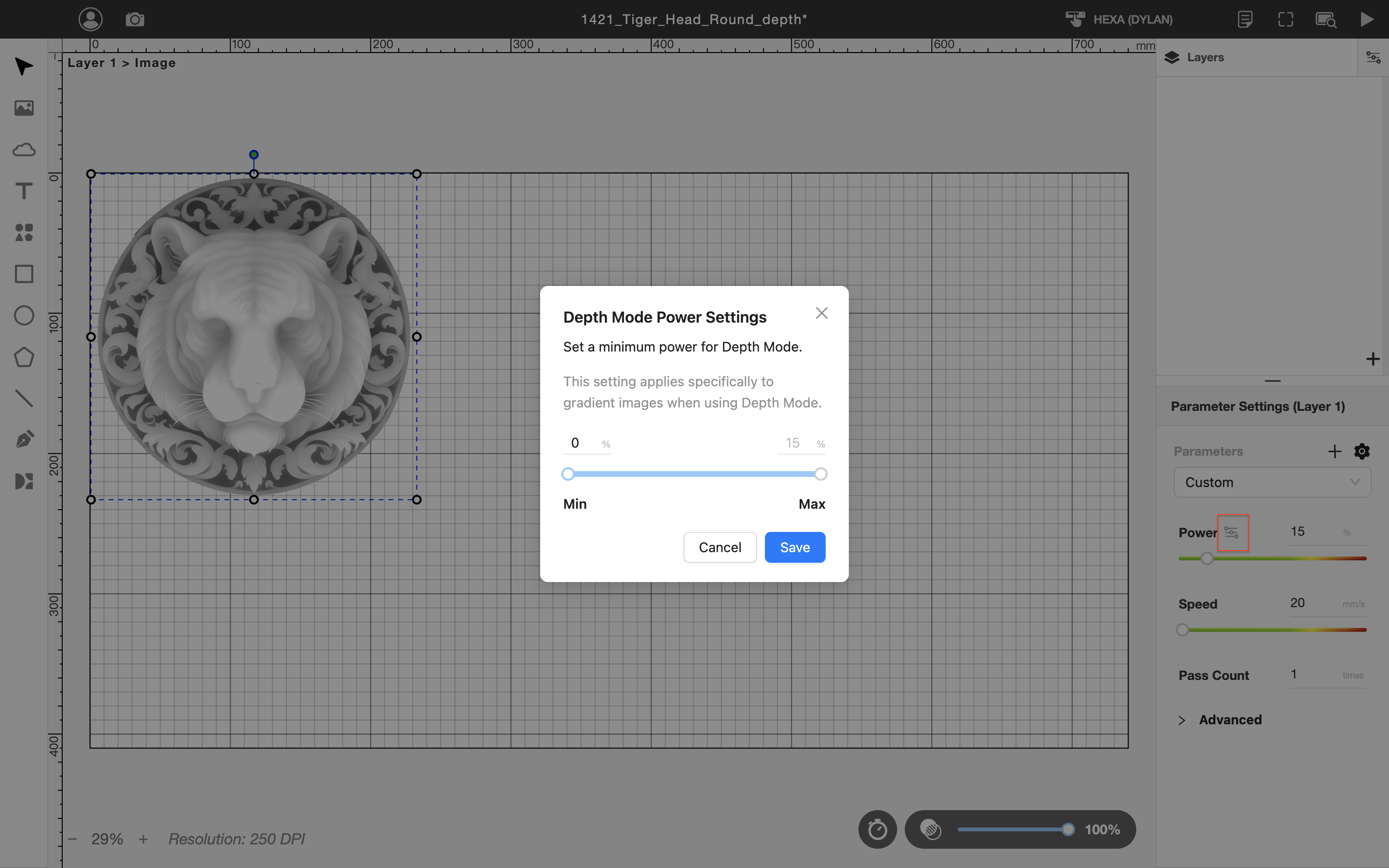

4. Justera minsta effekt för djupläget vid behov.

Vi har introducerat en avancerad effektinställning för djupläget för att anpassa den varierande lasereffekten över olika maskiner. Om du upptäcker att vissa detaljer i din bild saknas, kan justering av minsta effekt hjälpa lasern att prestera bättre i ljusare områden.

Obs: Denna inställning för lägsta effekt är endast synlig när Djupläge är aktiverat och gäller specifikt för gradientbilder inom lagret.

Den maximala effekten bestäms av lagrets inställningar. Om den är inställd lägre än den lägsta effekten, återställs den lägsta effekten automatiskt till 0.
