Kalibrering av Print and Cut

Funktionsöversikt

Använd denna kalibrering när resultatet av Print and Cut är förskjutet eller när skärpositionen inte stämmer överens med originaldesignen.

Steg 1

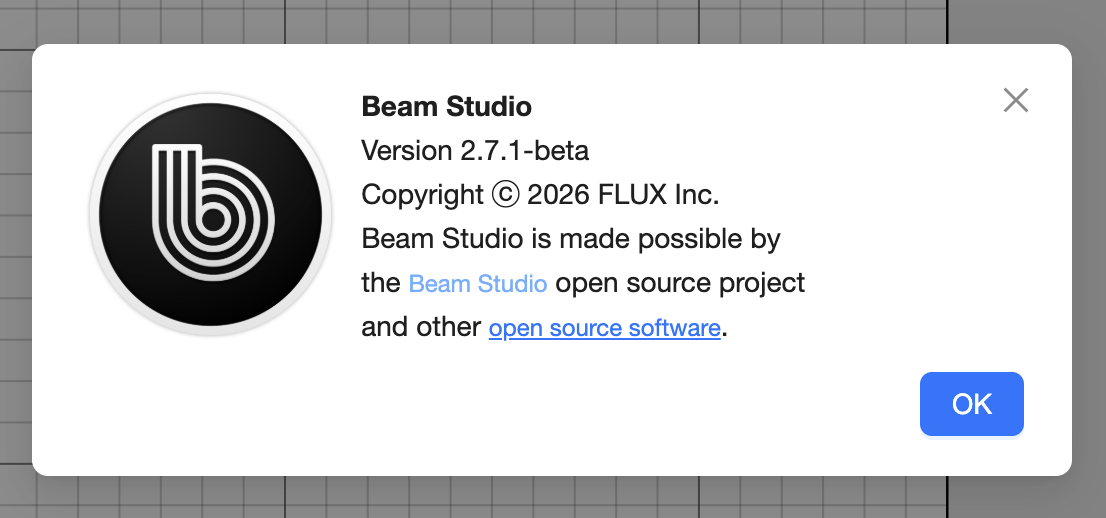

Uppdatera Beam Studio till version 2.7.1 eller senare.

Steg 2

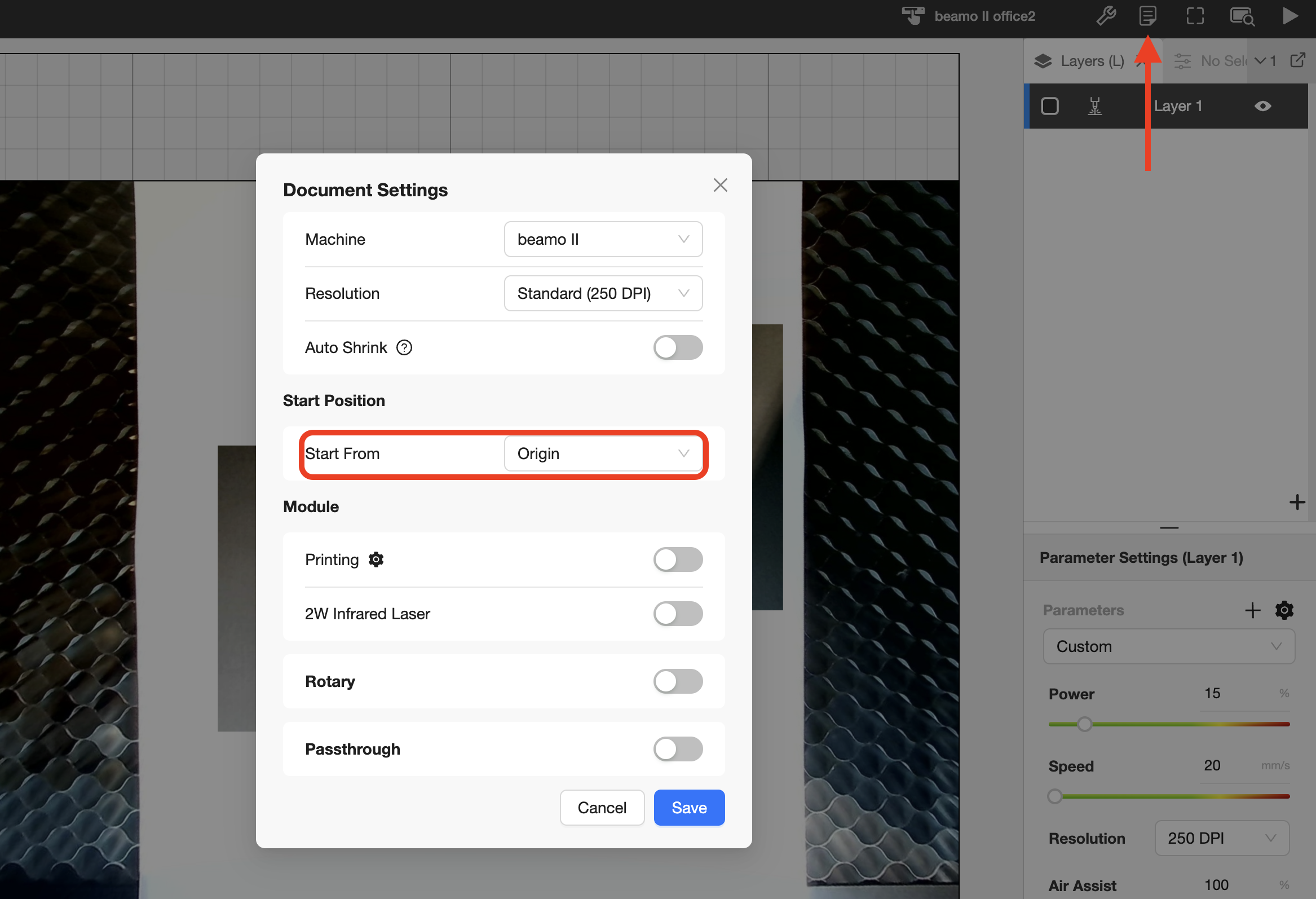

I Dokumentinställningar ställer du in "Startposition" på "Origo".

Steg 3

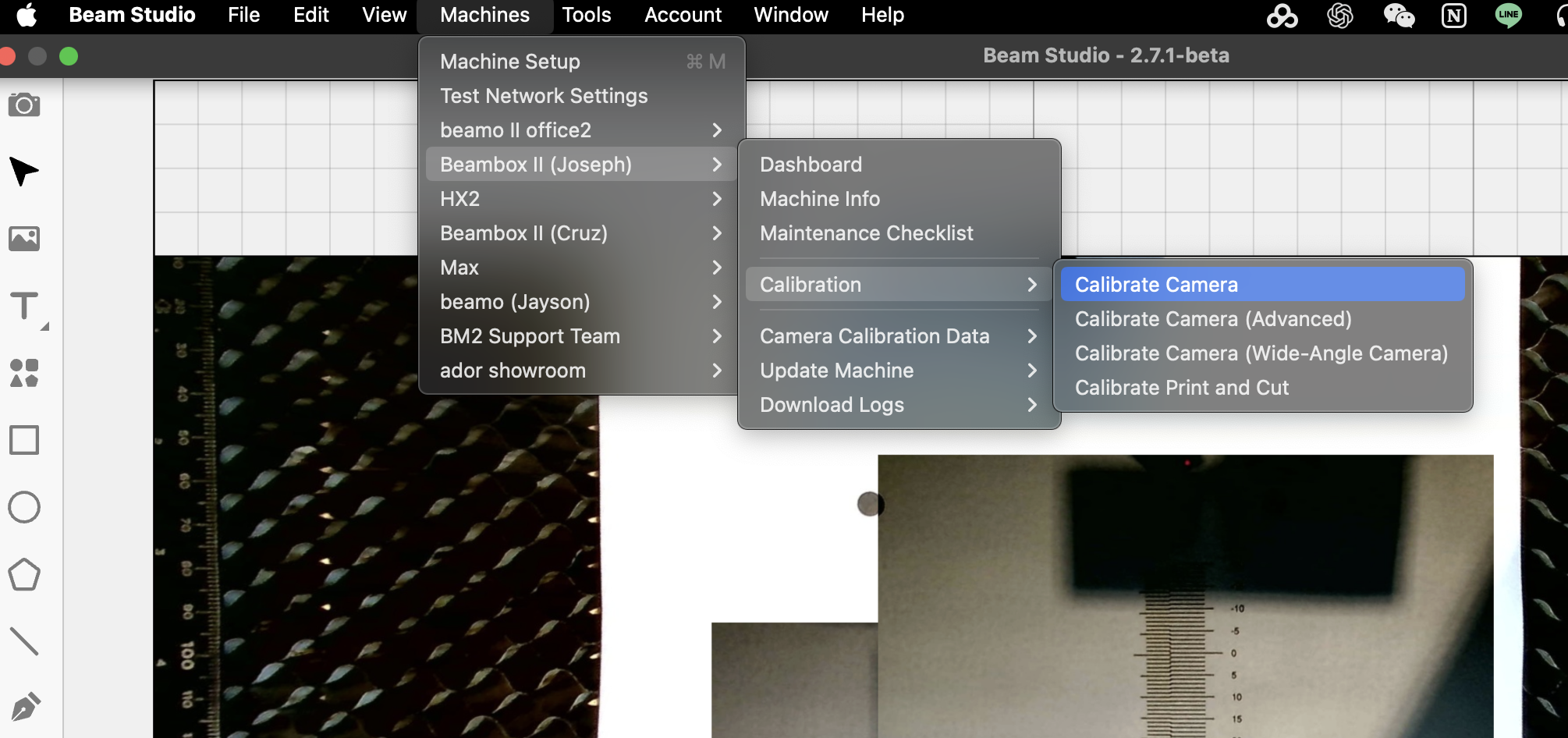

Utför först den grundläggande kamerakalibreringen för din maskinmodell och följ sedan stegen för att slutföra processen. (Maskiner >> Maskinnamn >> Kalibrera kamera)

Steg 4

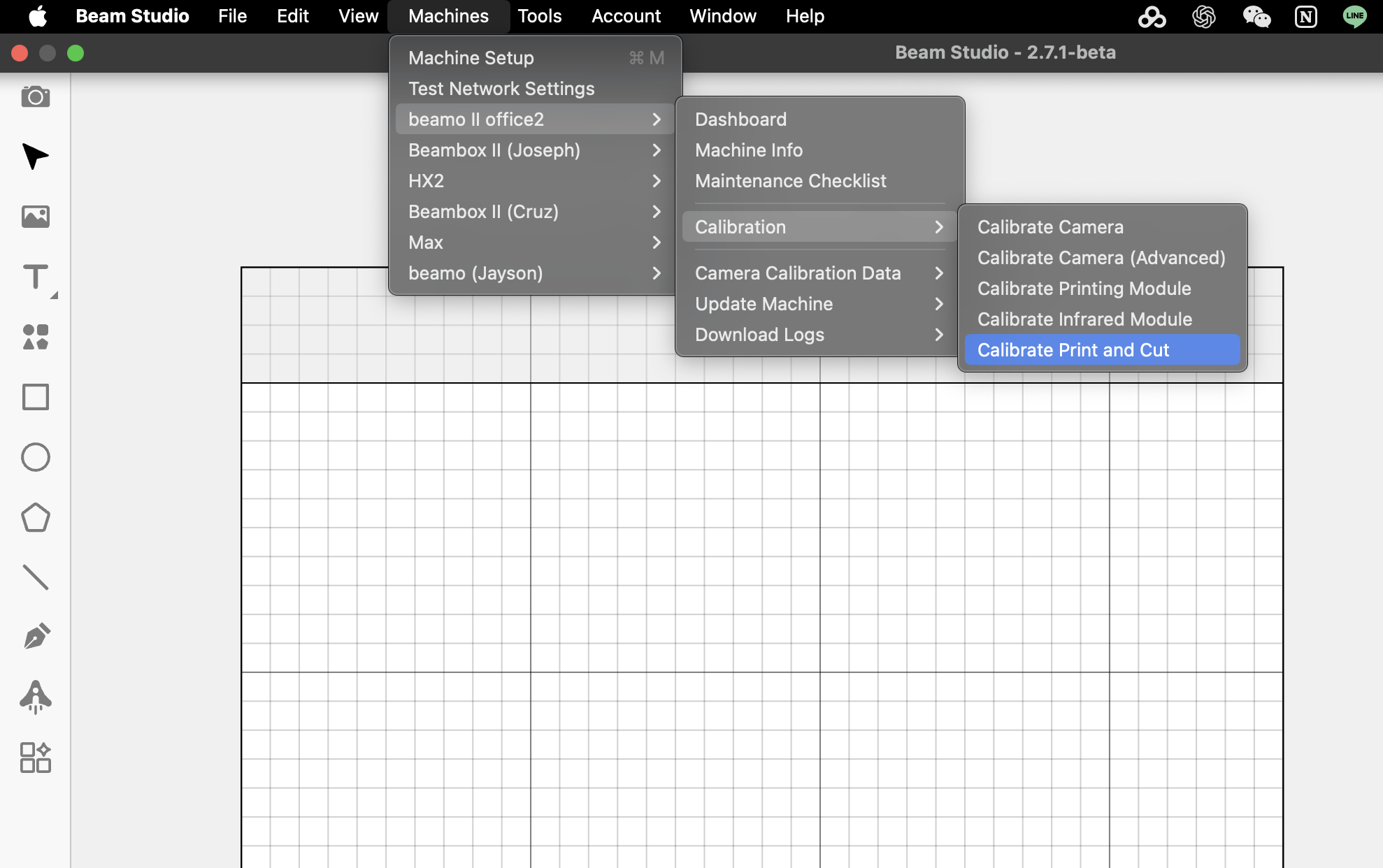

Efter kamerakalibreringen väljer du Kalibrering av Print and Cut.
(Maskiner >> Maskinnamn >> Kalibrering >> Kalibrera Print and Cut)

Steg 5

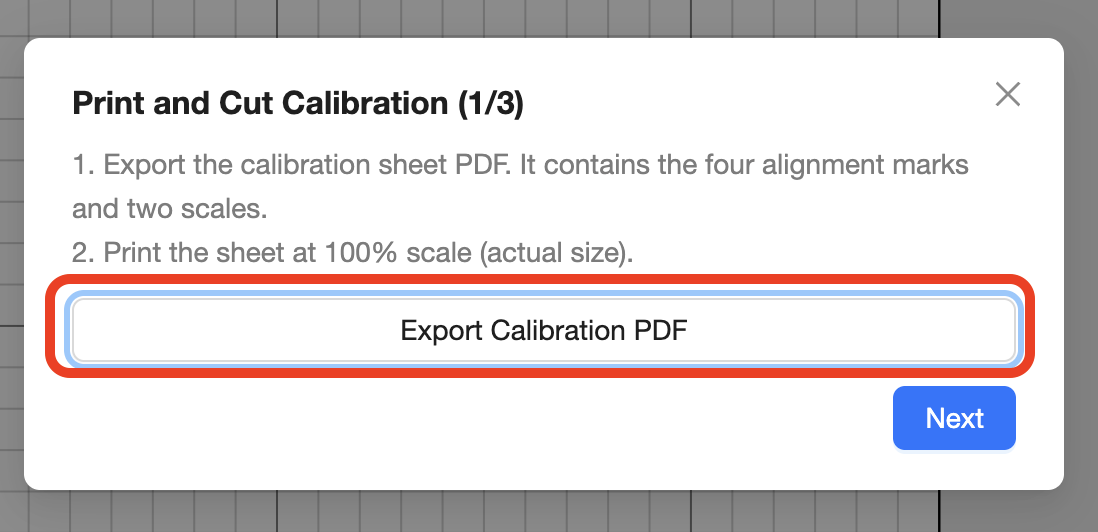

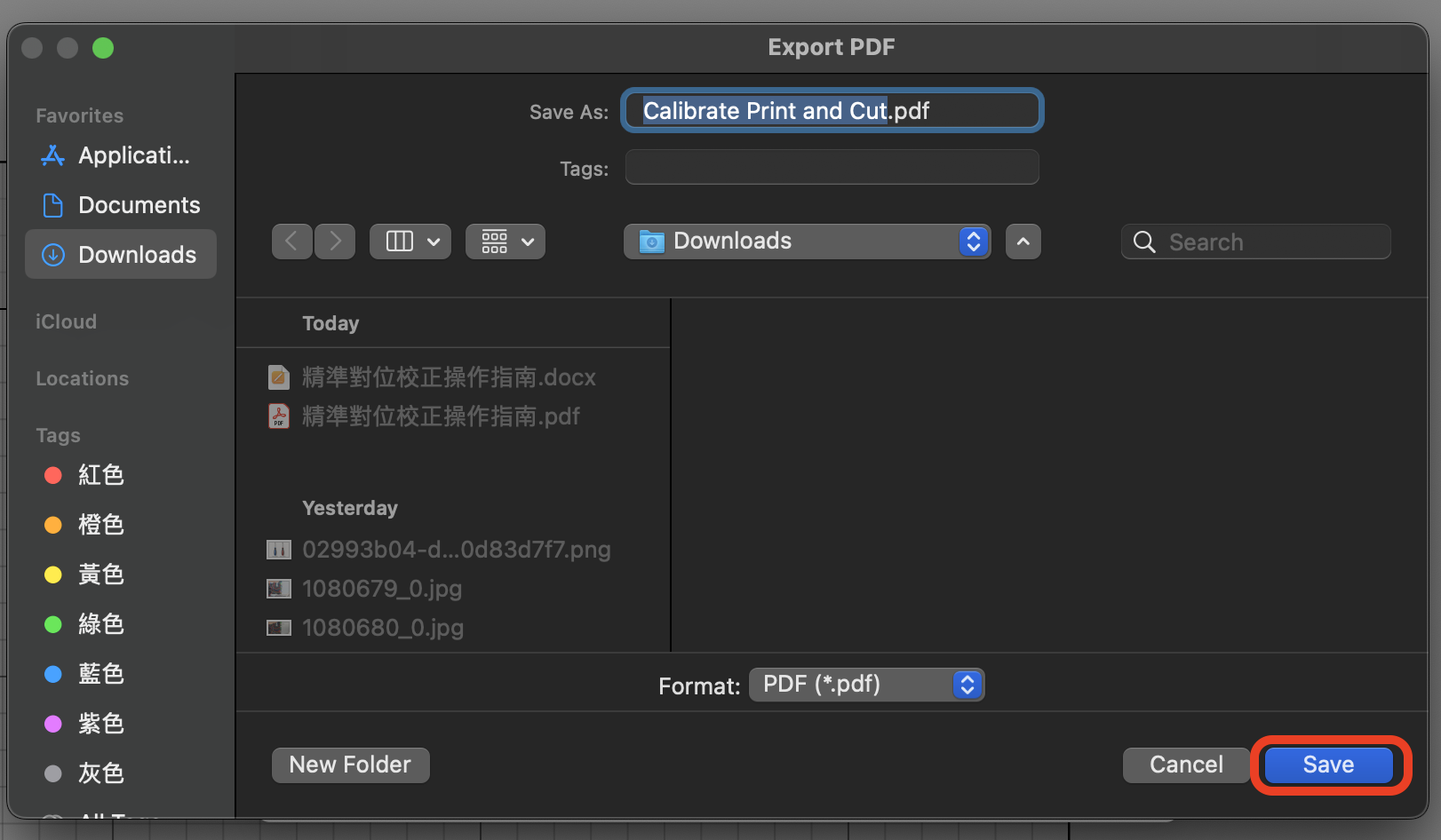

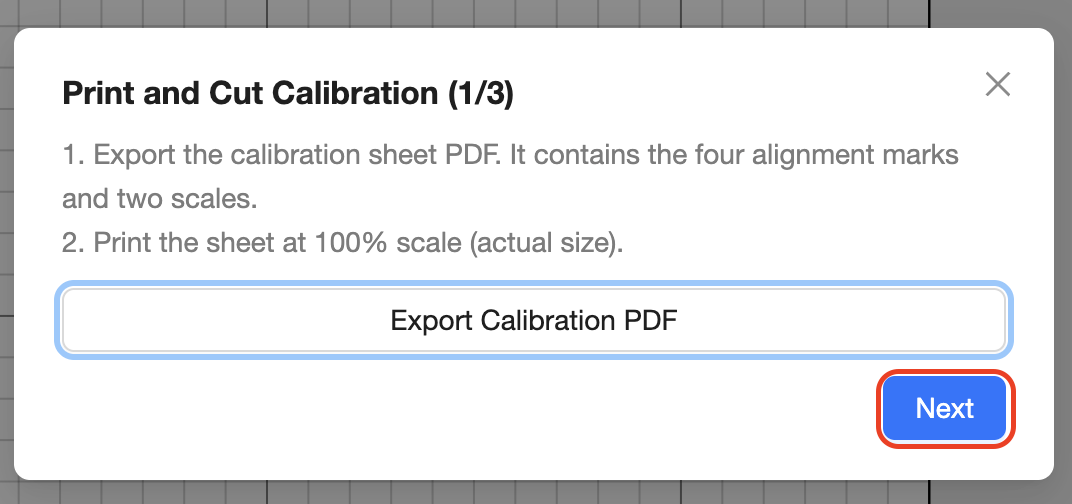

Följ stegen i programvaran för att exportera och spara PDF-skalfilen för kalibrering.

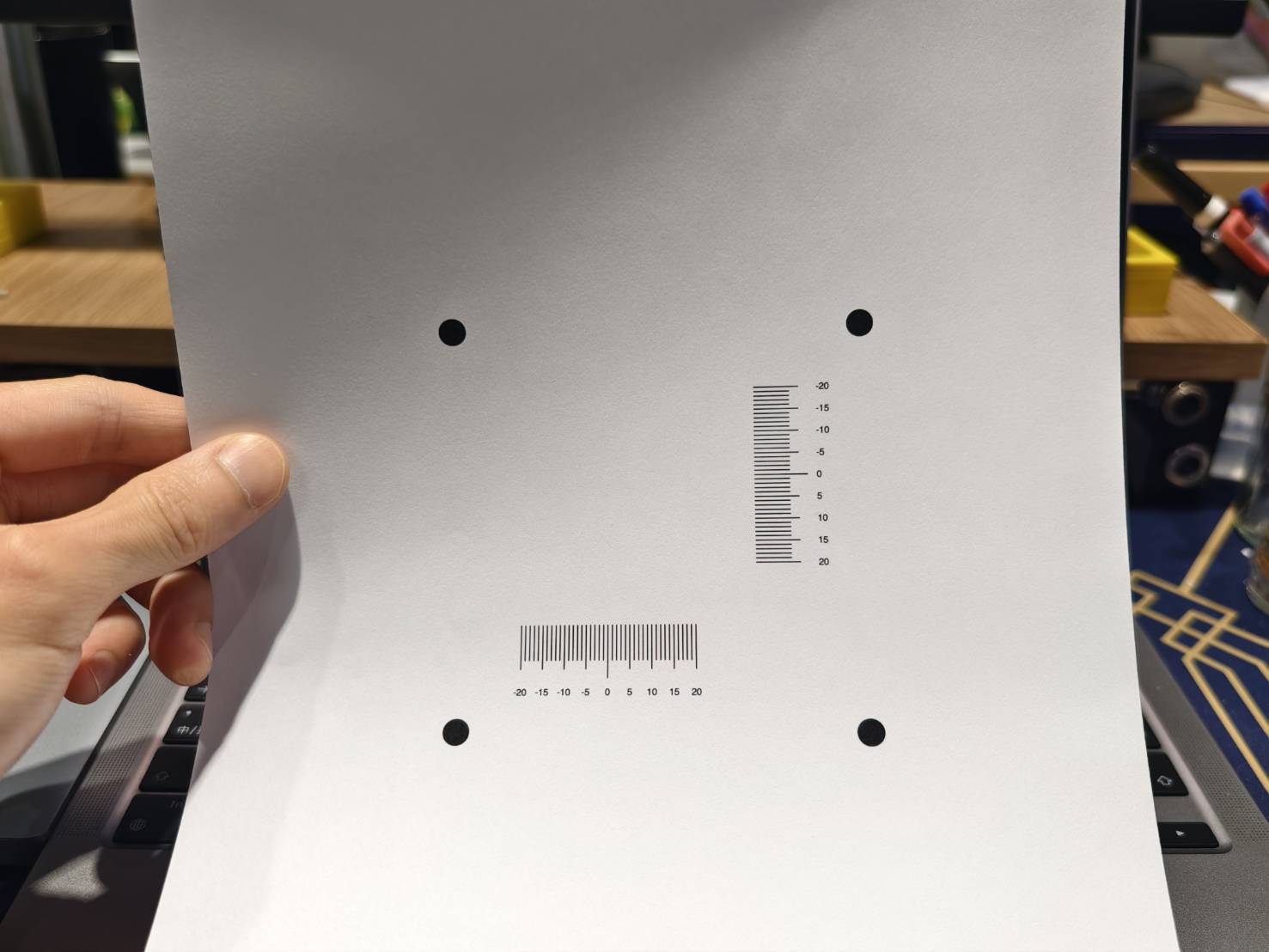

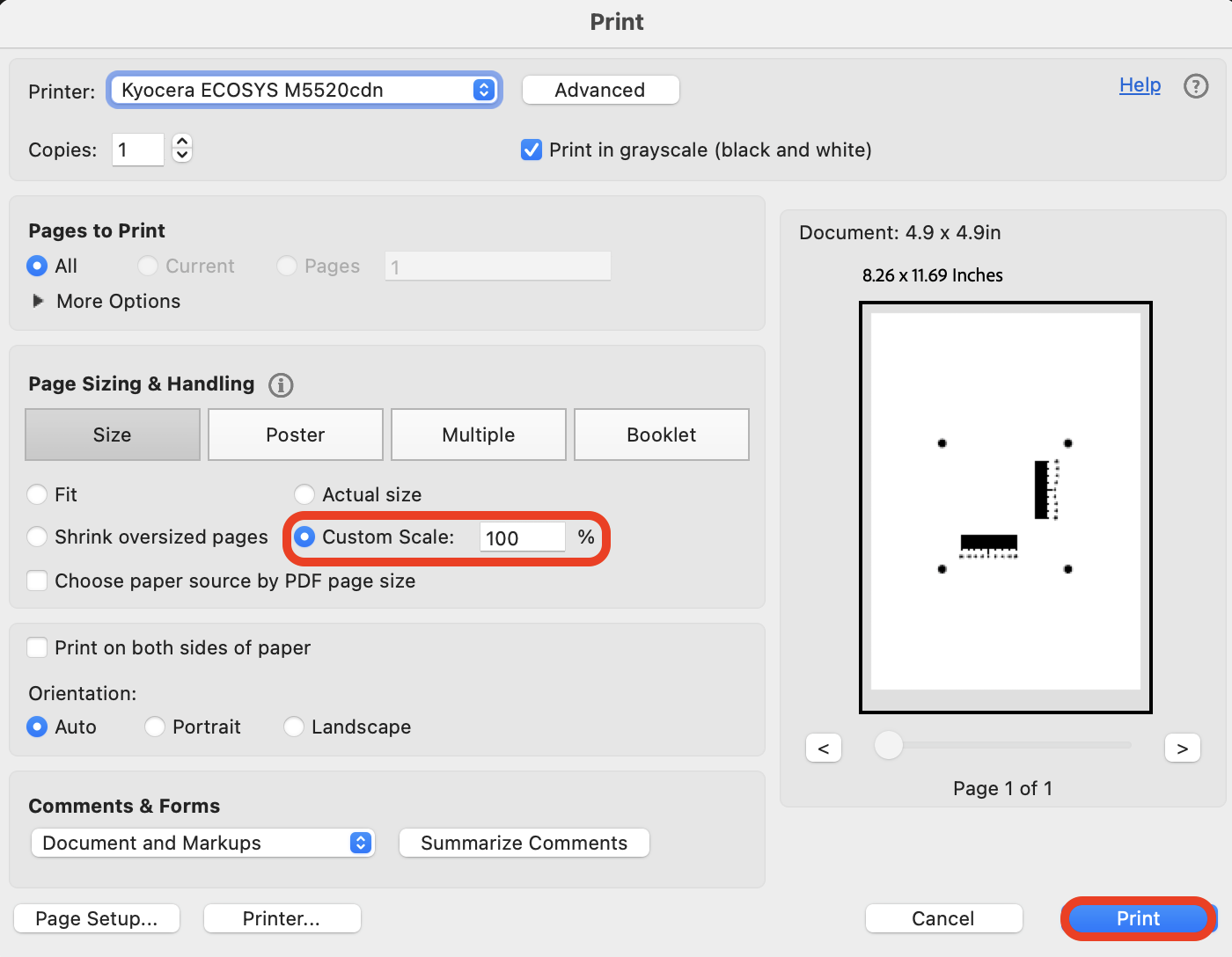

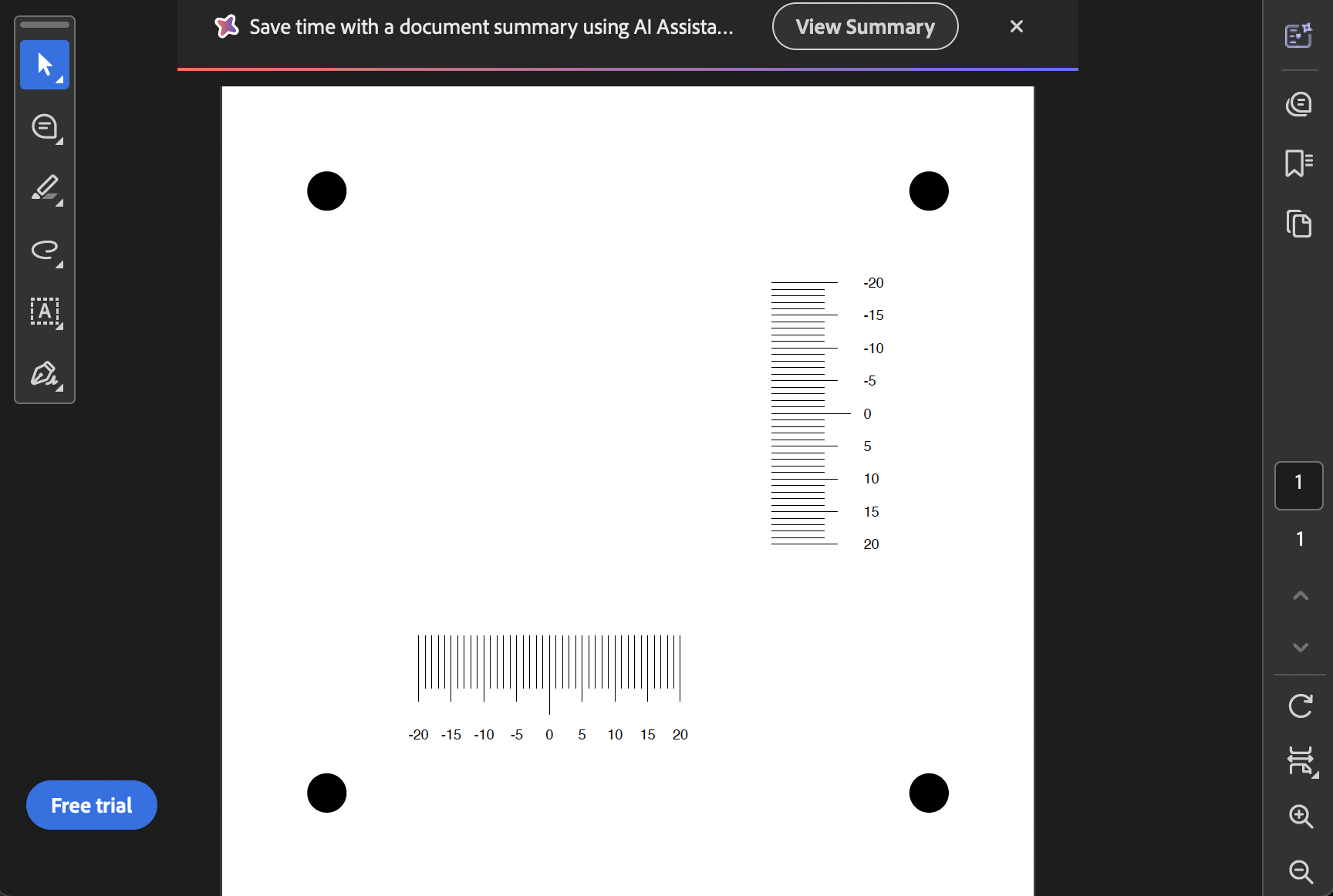

Skriv ut filen och se till att arket skrivs ut i "100 % skala" eller "Faktisk storlek".

Steg 6

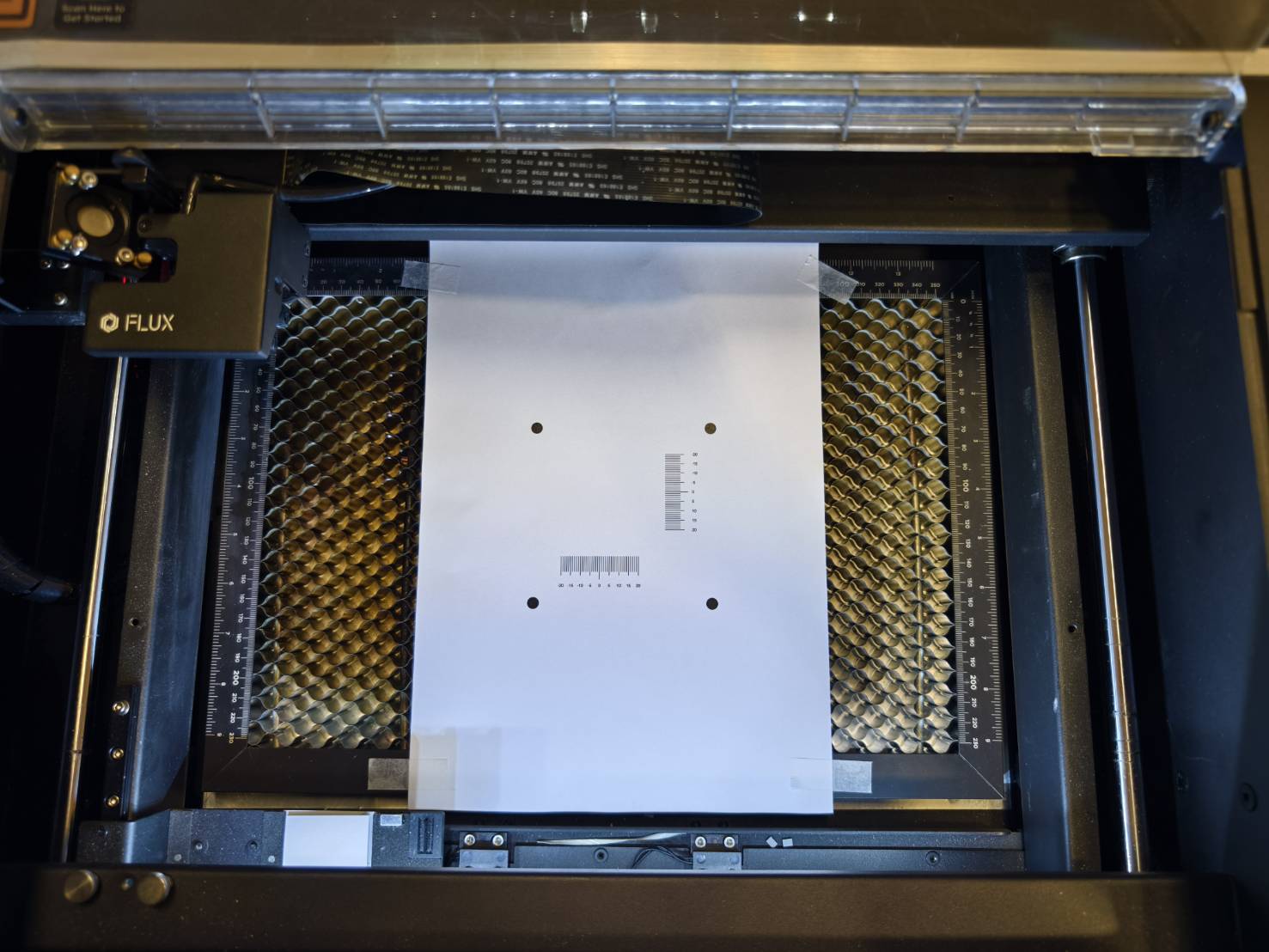

Placera det utskrivna arket mitt i maskinens arbetsområde och fäst det på bikakebordet med tejp.

Fokusera på arket.

Steg 7

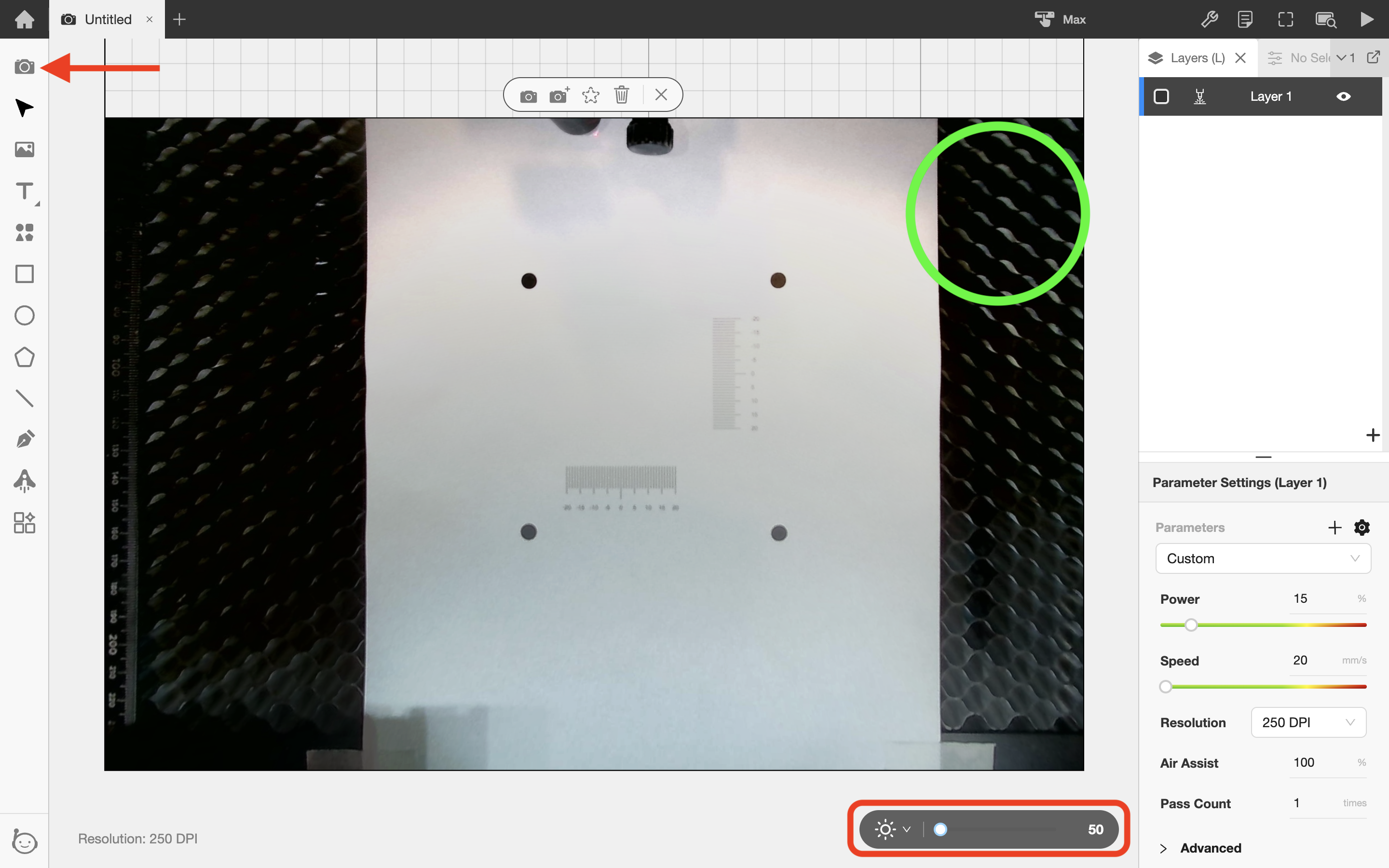

Ta ett foto med kameraförhandsvisningen och justera ljusstyrkan så att de 4 svarta punkterna syns.

Steg 8

Gå tillbaka till programvaran och fortsätt processen.

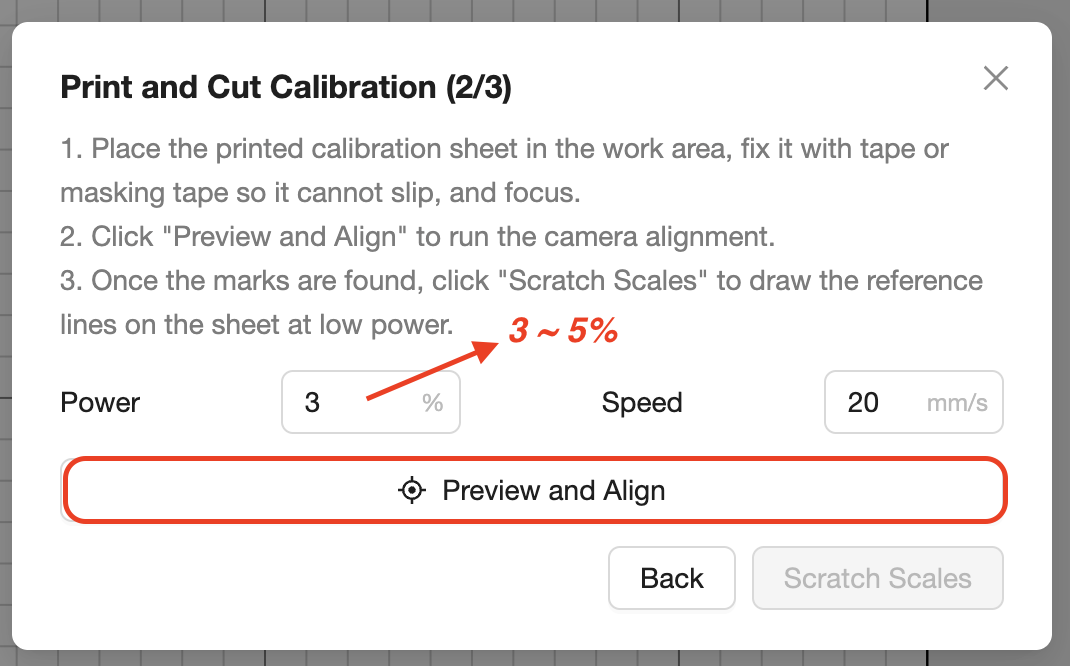

Ställ in effekten på 3~5 %. Första gången rekommenderas 3 %. Höj den om lasern inte avfyras vid 3 %.

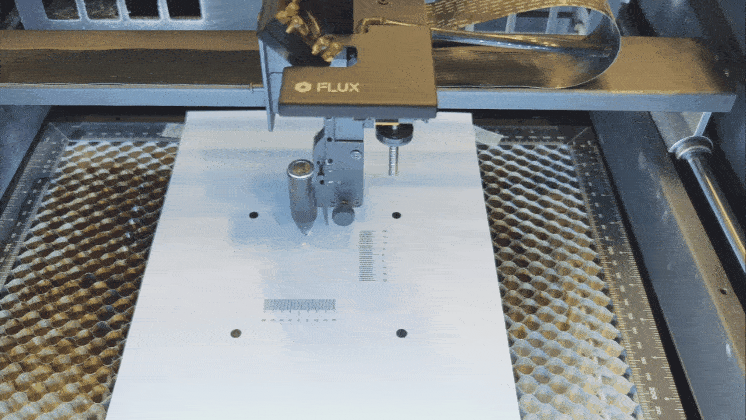

Demonstration.

Steg 9

Kontrollera resultatet.
I exemplet i videon ovan hittar du den längsta linjen och antecknar dess värde.

Linjen på X-axeln är cirka "0,9" och linjen på Y-axeln cirka "0,5".
Värdena är mindre än 1, så programvaran kan automatiskt fylla på upp till 1.

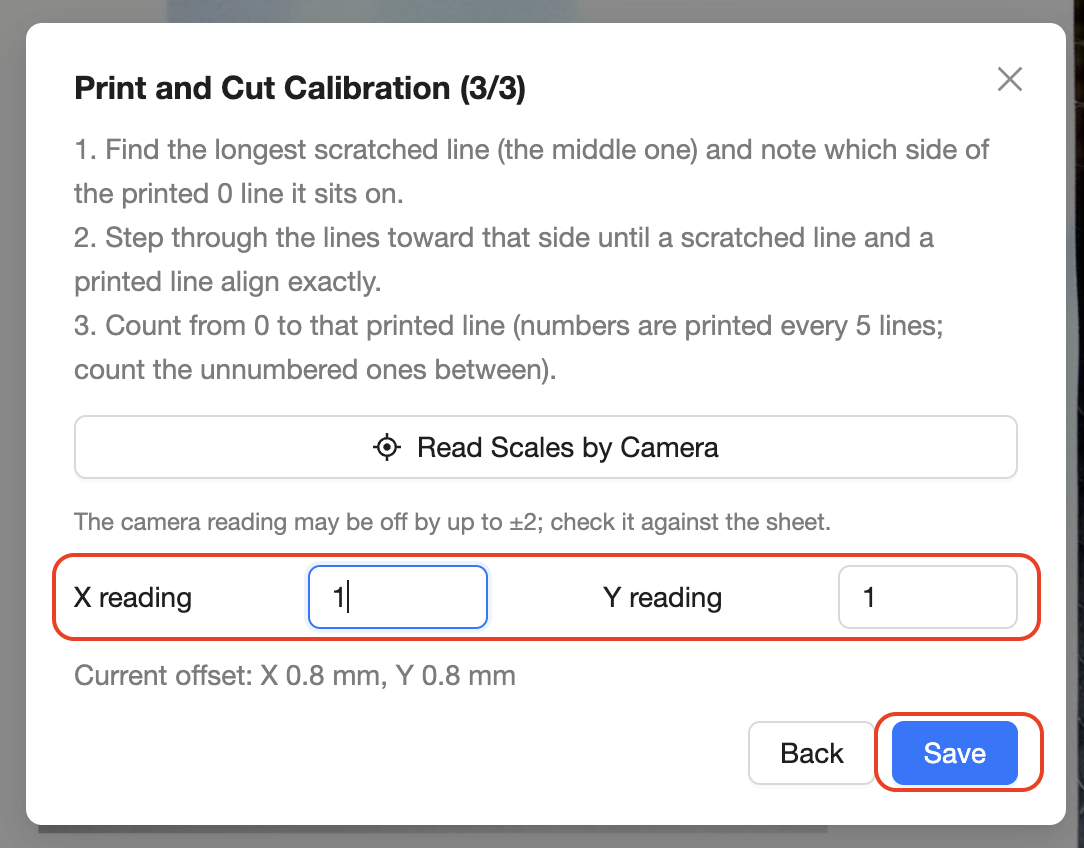

Ange värdena och klicka sedan på "Spara". Kalibreringen är klar.
