Rotationsvridningsfunktionen justerar proportionerna i din design för att säkerställa att slutresultatet ser proportionerligt ut när det graveras på ett koniskt föremål.
Två mått behövs: Diameter A och Diameter B. Du kan också mäta omkretsen med ett måttband och ange det värdet. Följande exempel använder diametern.
Diameter A avser föremålets vänstra sida, medan Diameter B avser föremålets högra sida.
Markera först den tänkta graveringsytan på föremålet och mät sedan föremålets diameter vid designens övre och nedre kant.
Använd följande arbetsstycke och designplacering som exempel:

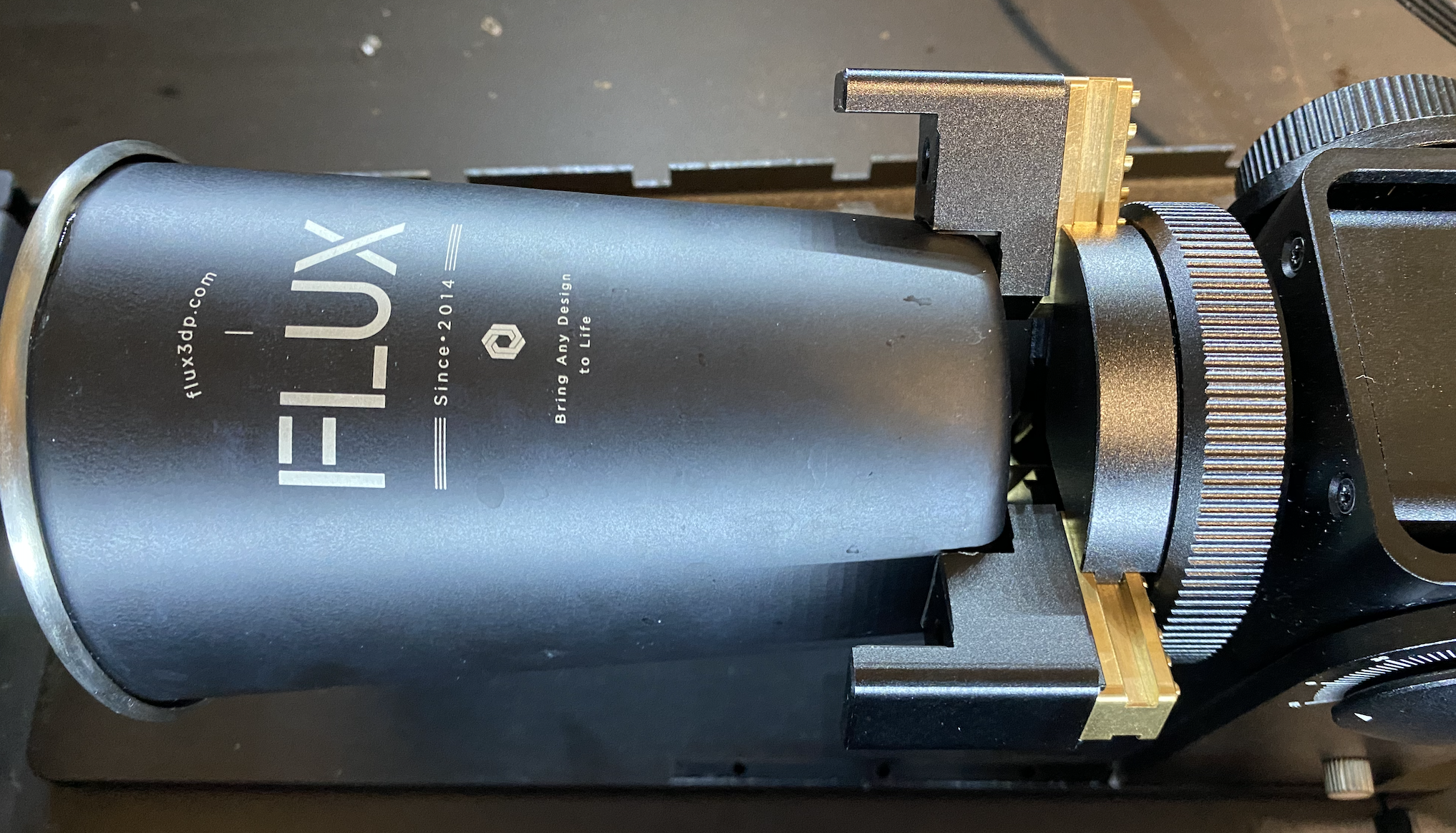

Om chucken är placerad på höger sida och greppar koppens smalare ände, representerar Diameter A (till vänster) den bredare änden, medan Diameter B (till höger) representerar den smalare änden. Om chuckens orientering är omvänd ska diametrarna anges i motsatt ordning.

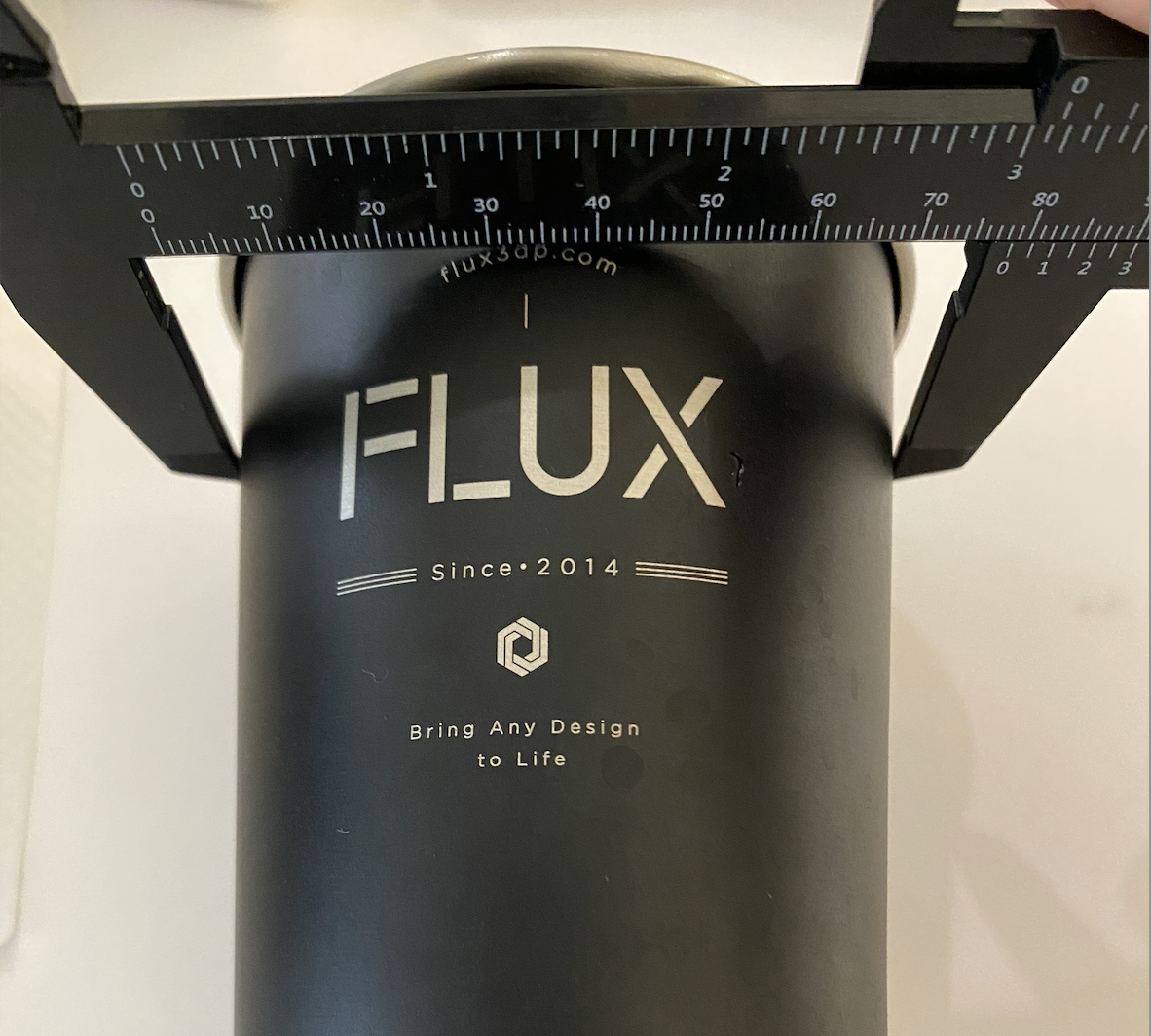

Innan gravering, mät först Diameter A:

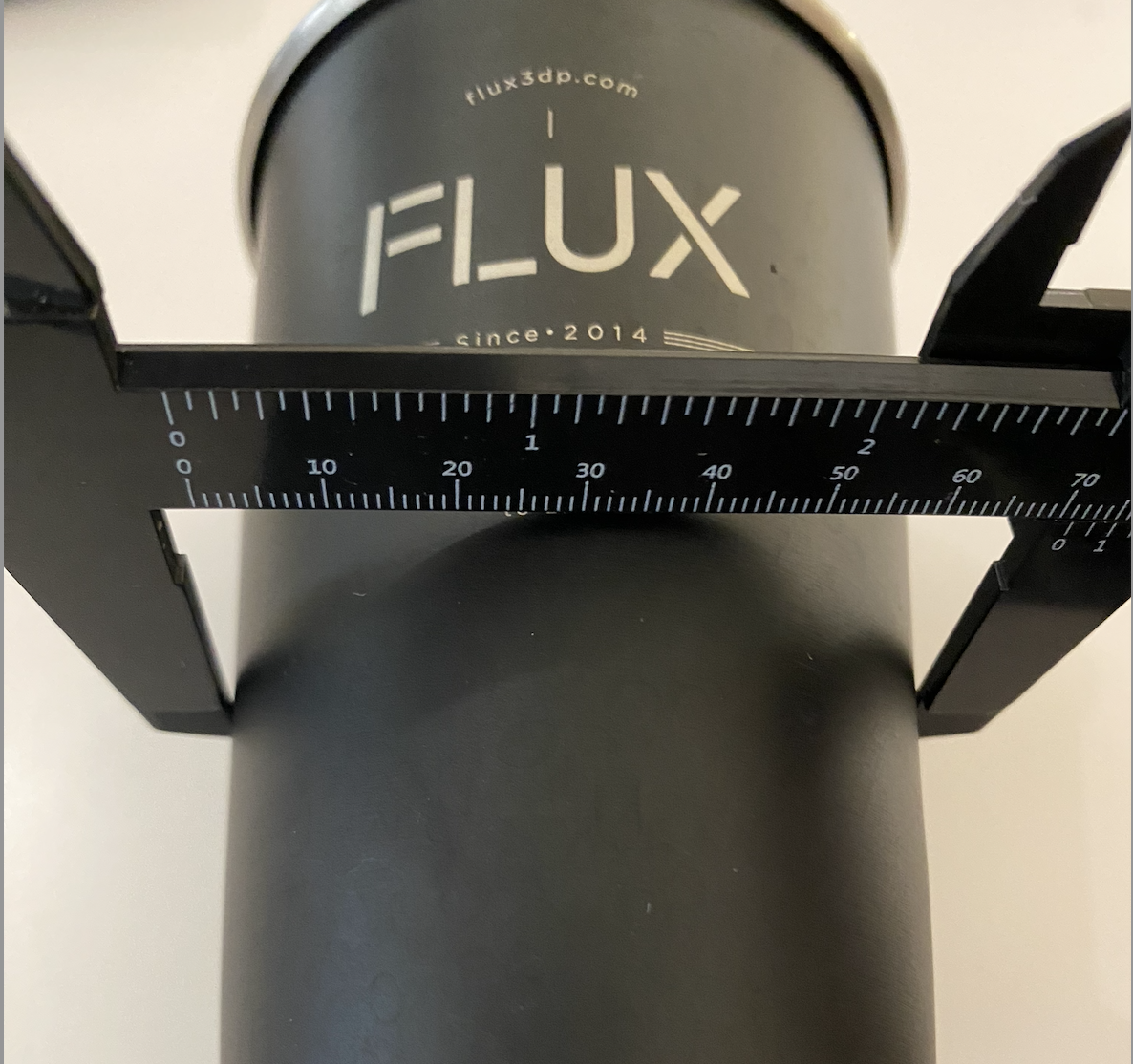

Mät sedan Diameter B för designen:

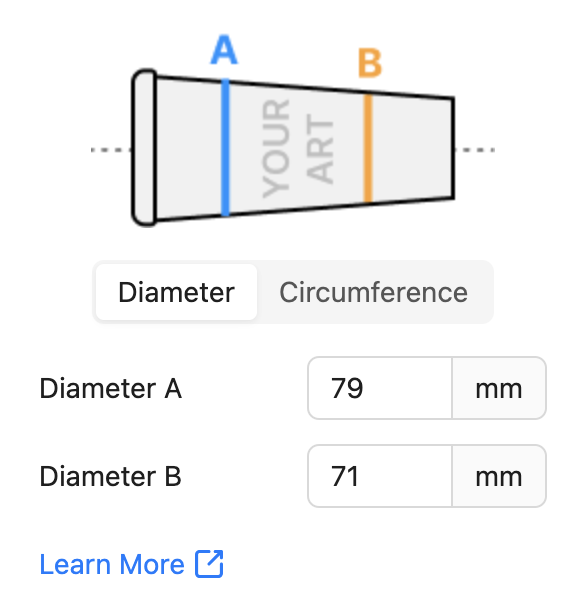

Ange värdena för Diameter A och B i dialogrutan för Rotationsvridning och klicka sedan på "Vrid" för att spara ändringarna.
Obs: Denna funktion stöder för närvarande endast bitmappsbilder.
