4-10 Justering av optisk bana

1. Kan inte skära igenom material med standardinställningarna för effekt och hastighet i Beam Studio.
2. Dåliga gravyrresultat där mönstren i vissa områden är ljusare eller djupare än i andra, eller blir ljusare eller djupare i en viss riktning.
3. Snittytan på materialet är inte vertikal efter skärning.

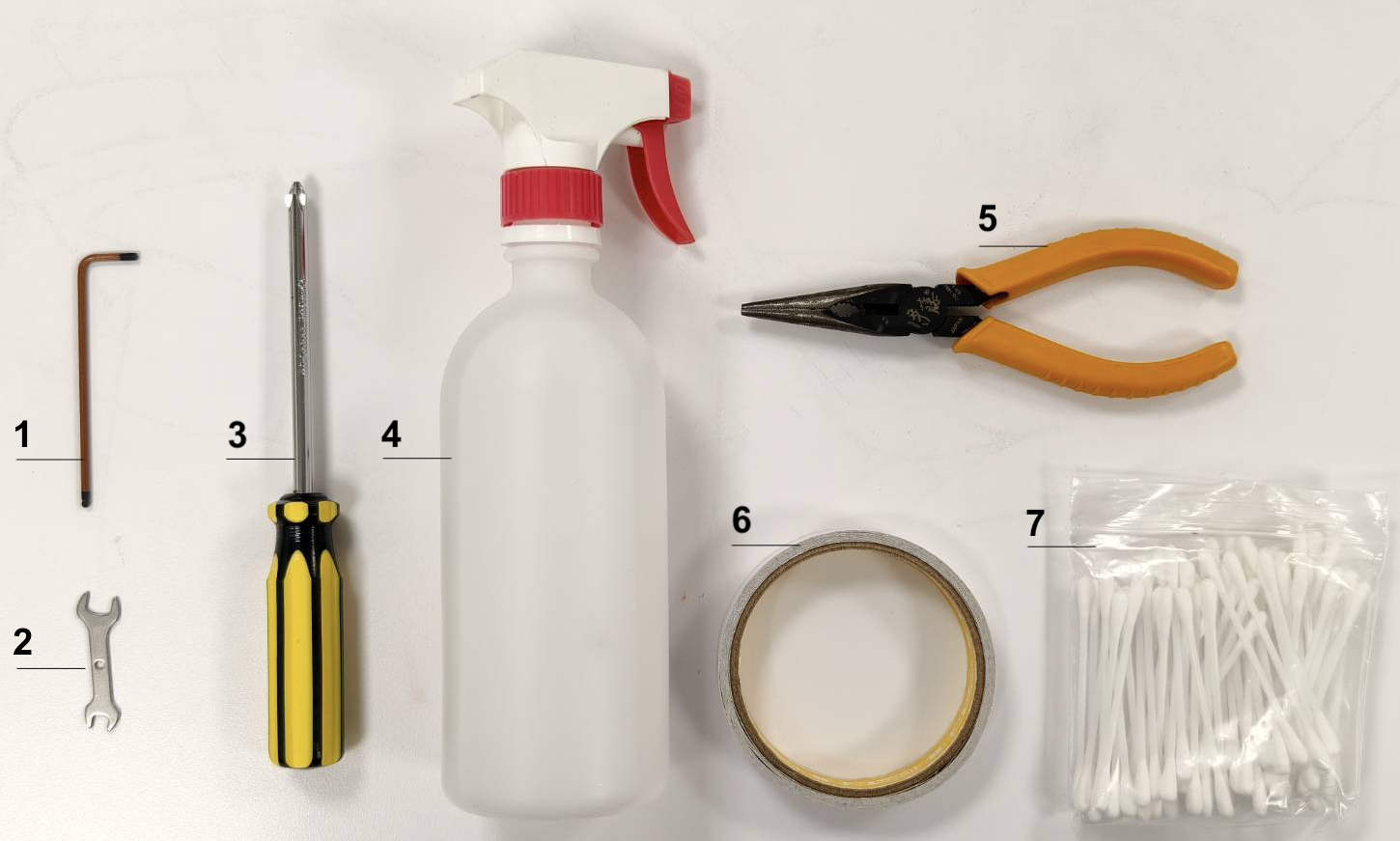

1. 2,5 mm insexnyckel
2. Dubbelsidig skiftnyckel
3. Stjärnskruvmejsel
4. Desinfektionsspray / Alkoholspray
5. Tång
6. Dubbelhäftande tejp
7. Bomullspinnar

Utförande av stegen:

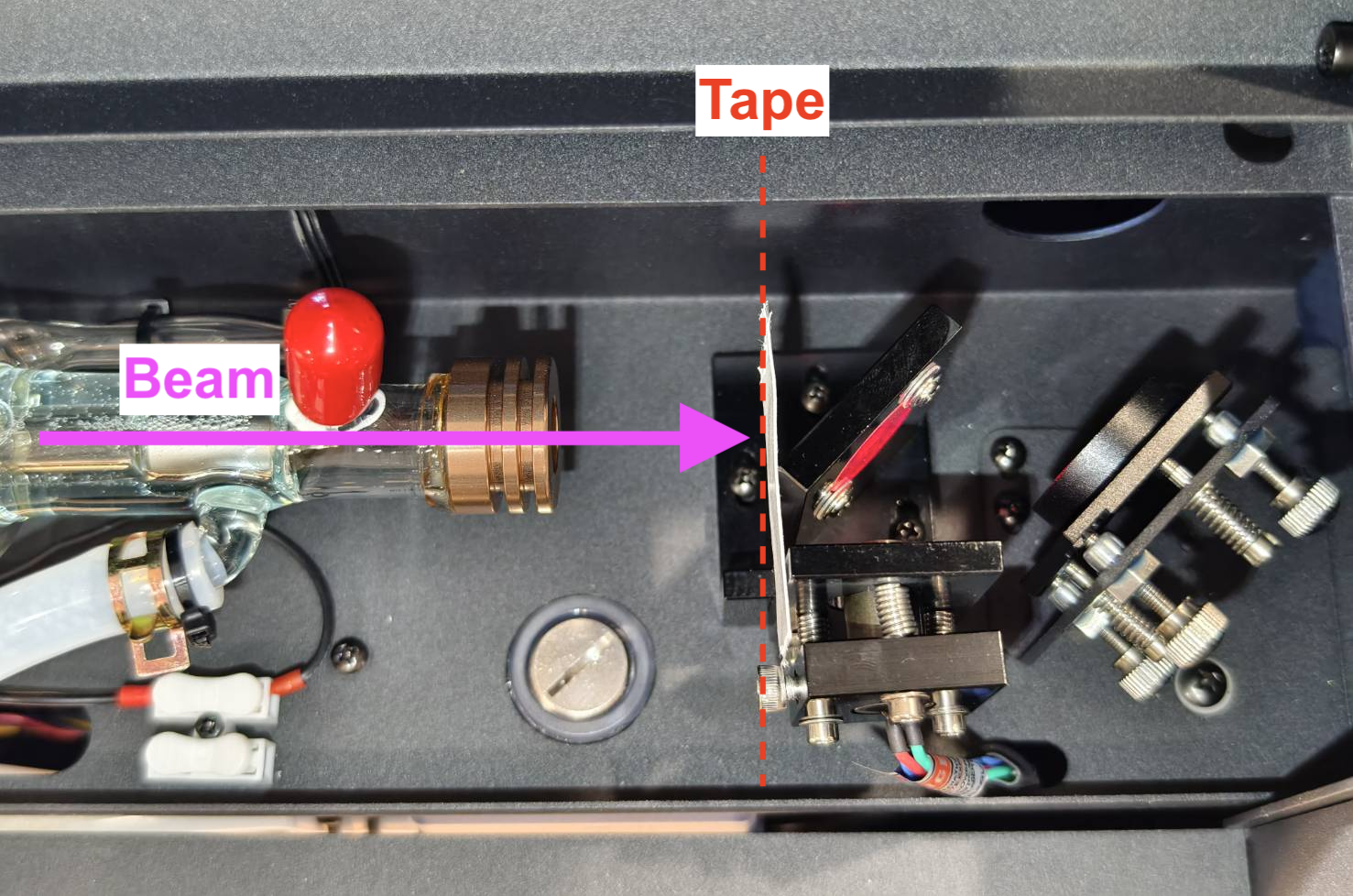

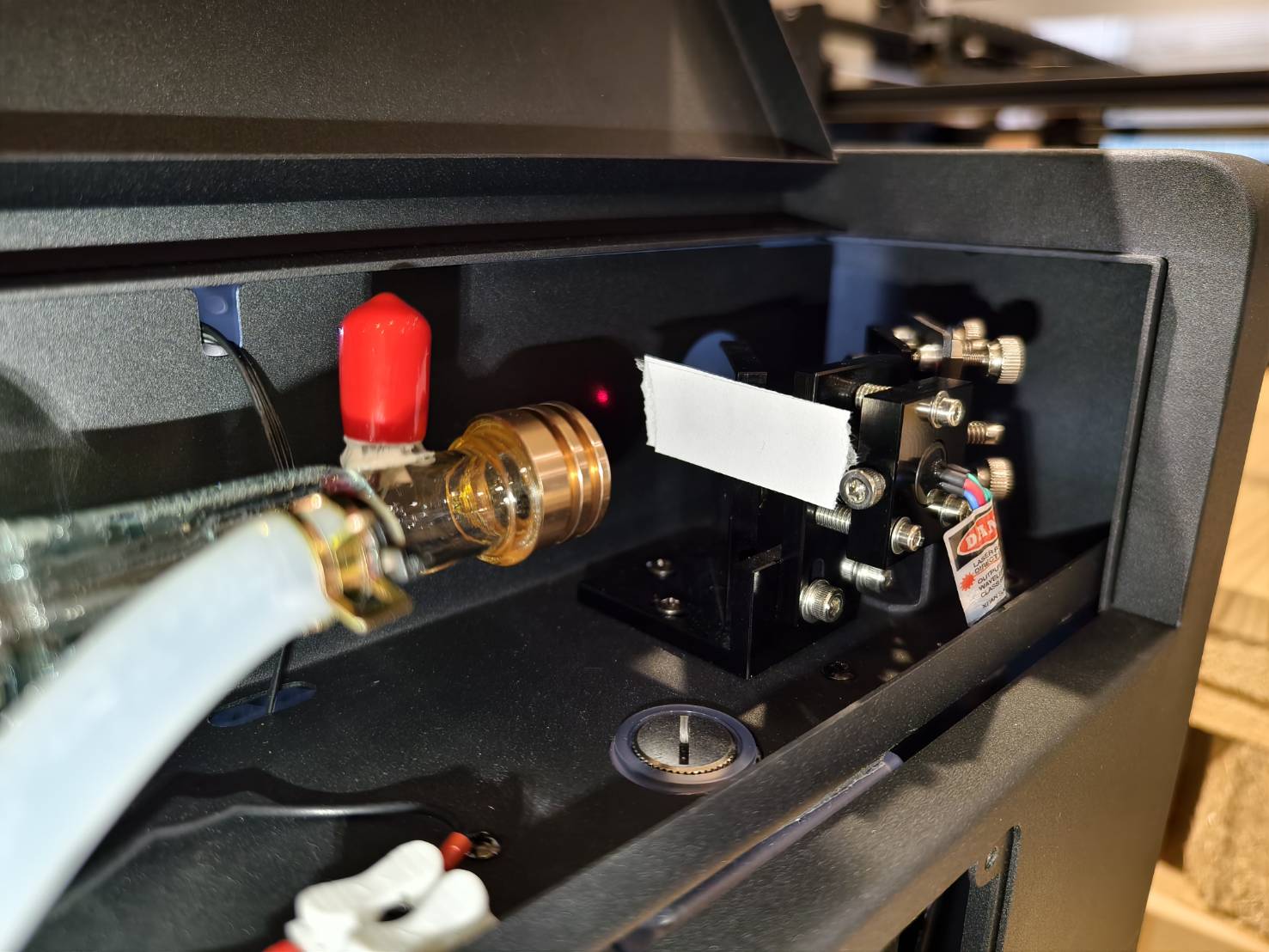

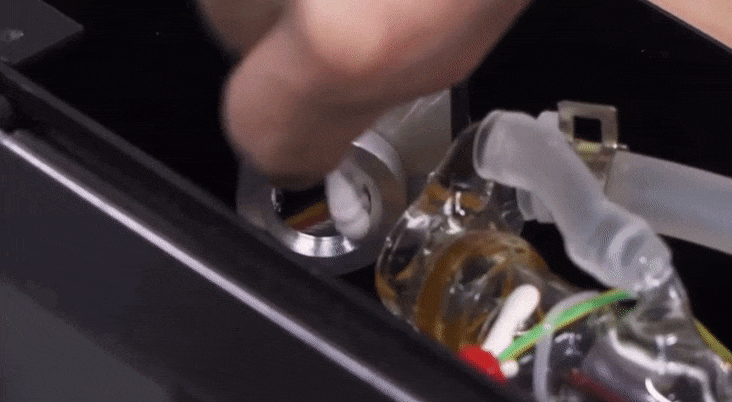

• Placera tejpen på den röda ljusemittern i en 90-gradig vinkel mot strålen.

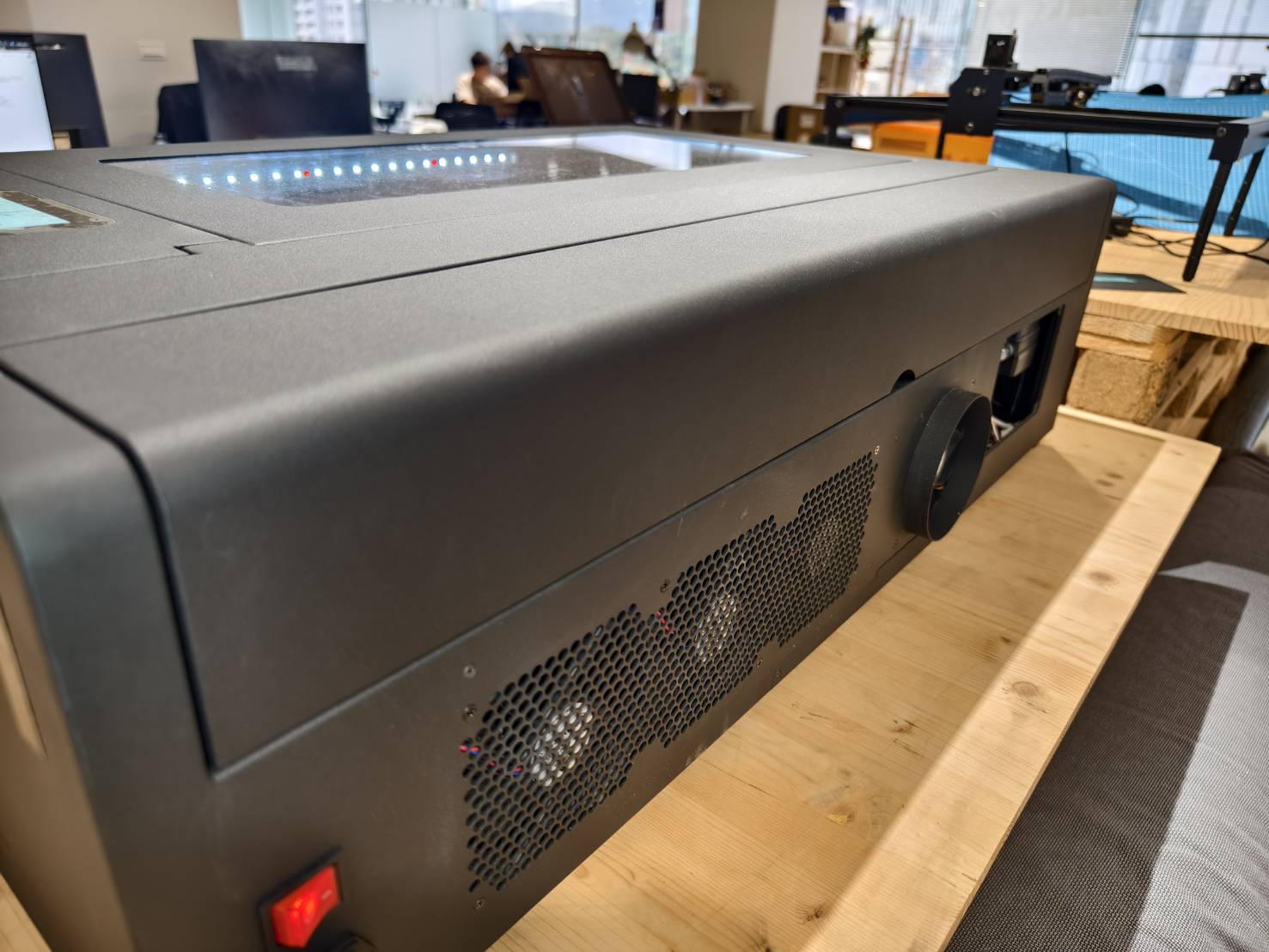

• Stäng bakluckan och gör 5 pulser.



• Demonstration



• Kontrollera resultatet.

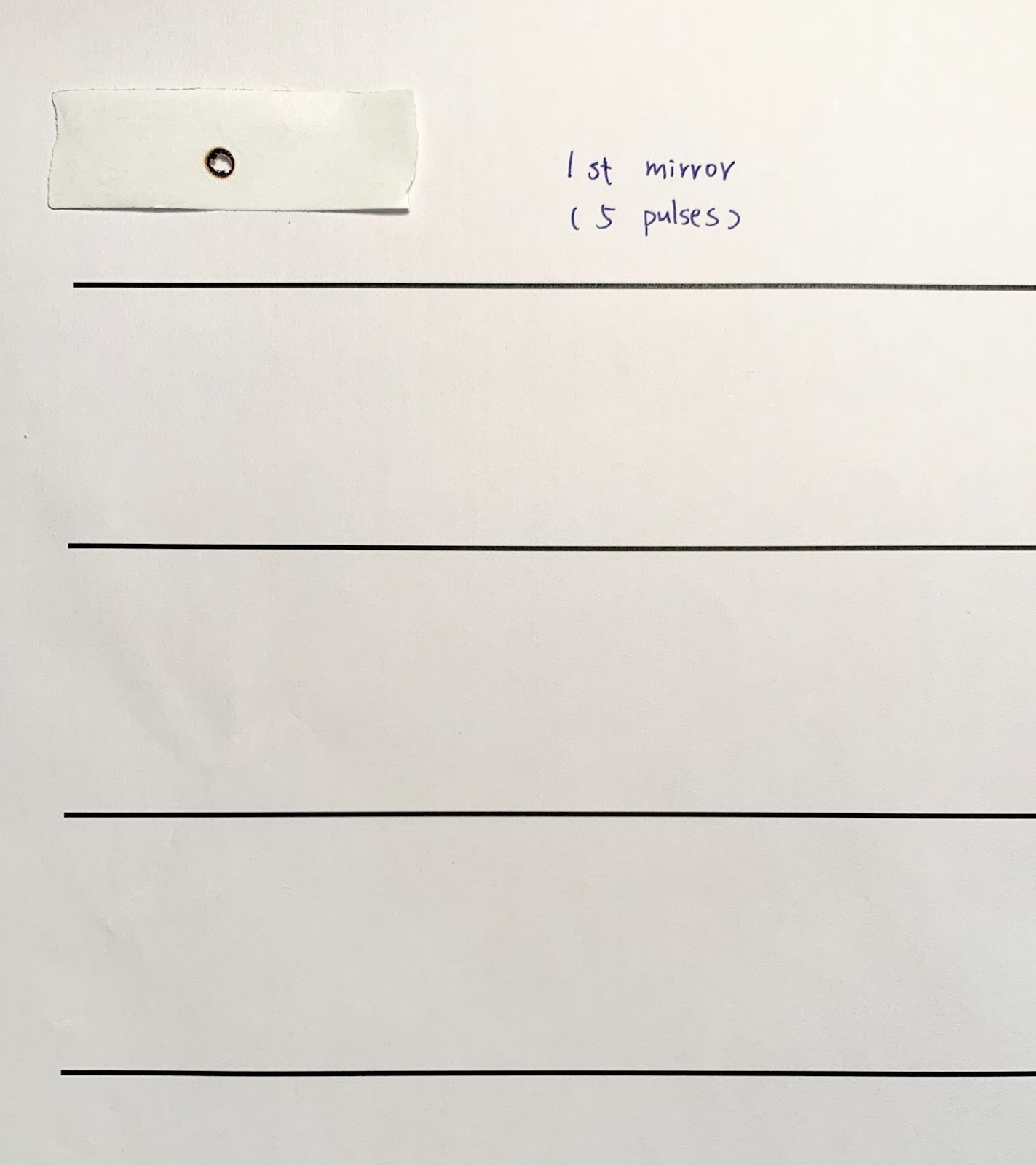

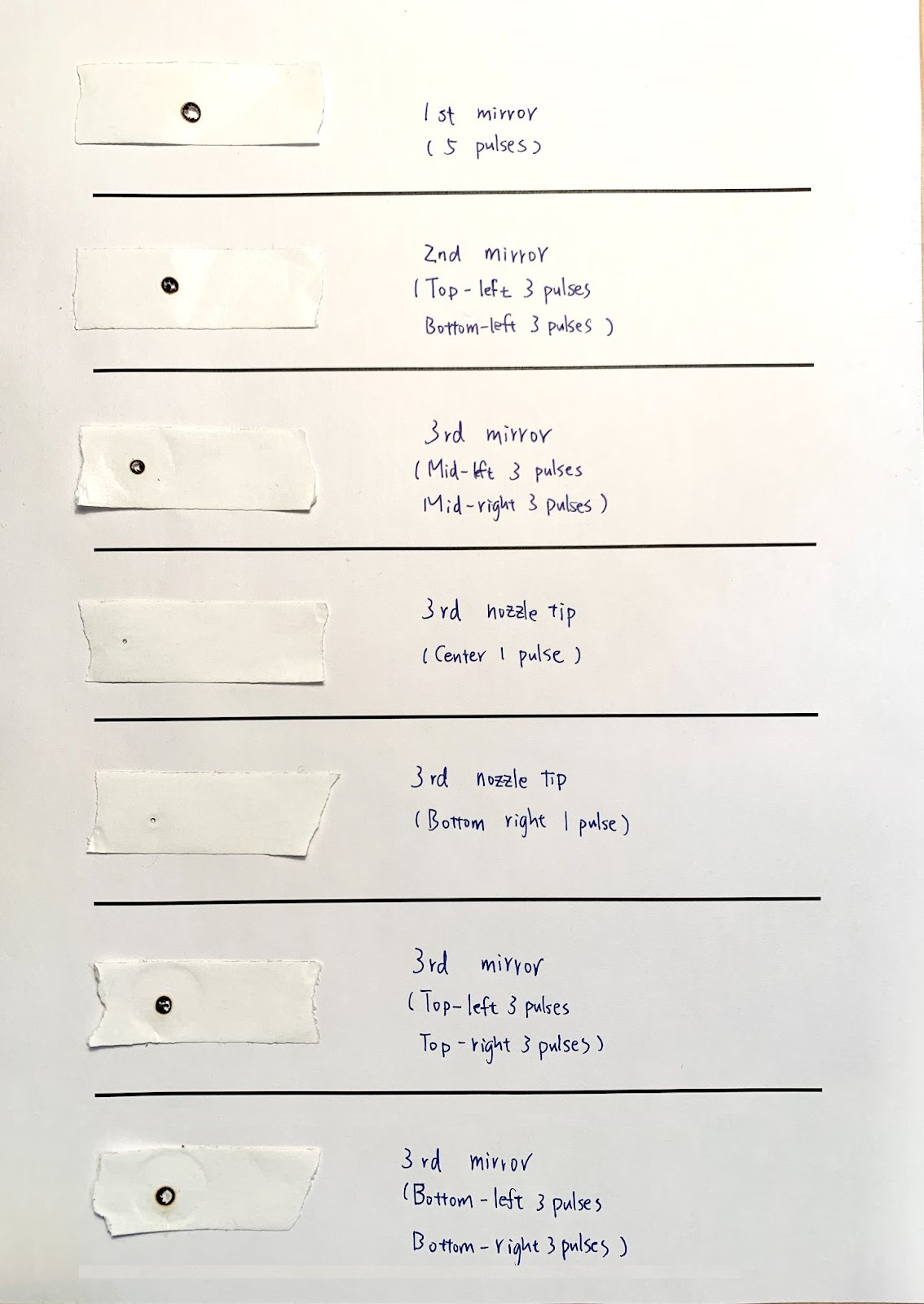

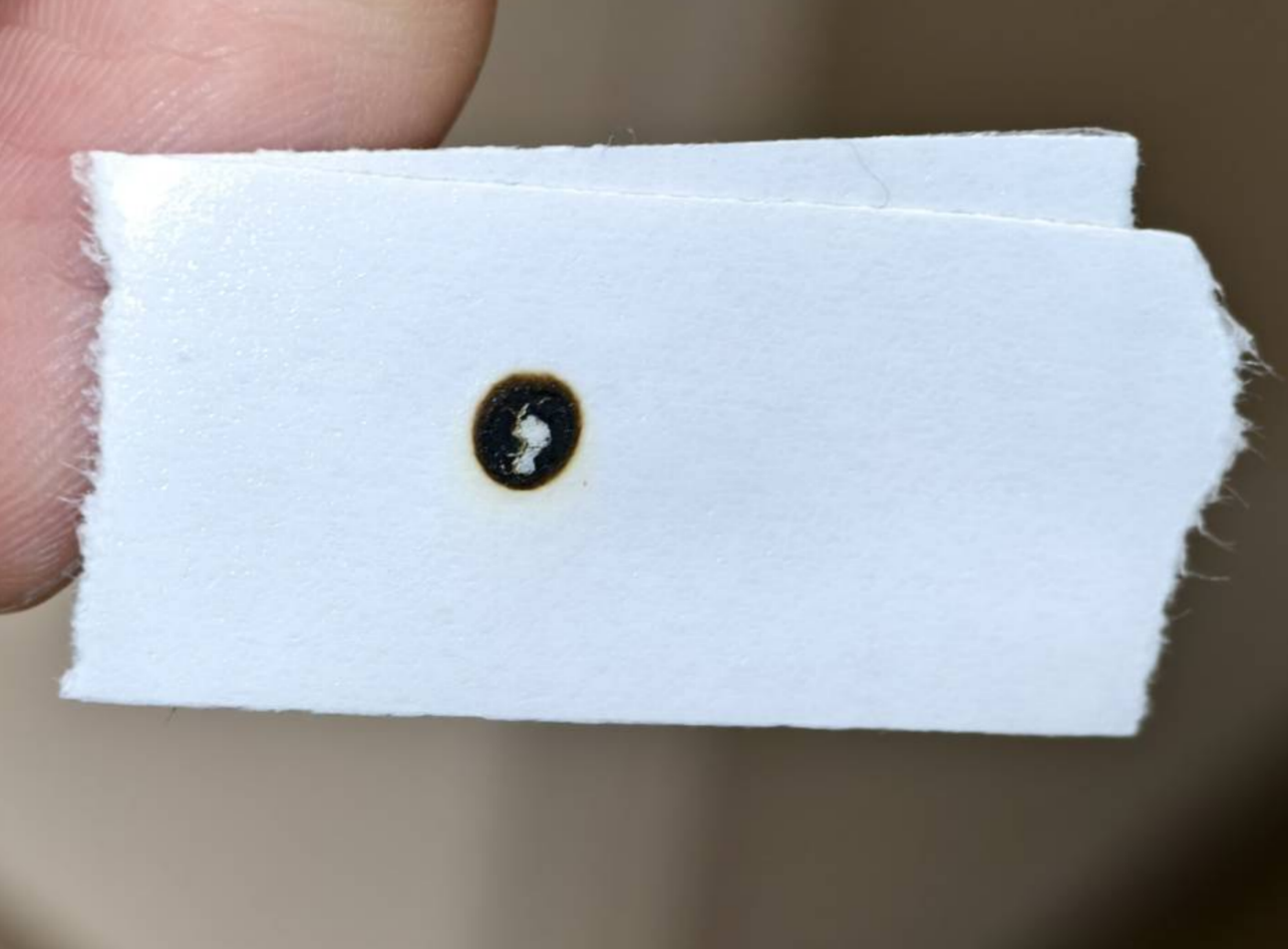

  Exempel på tejpresultat

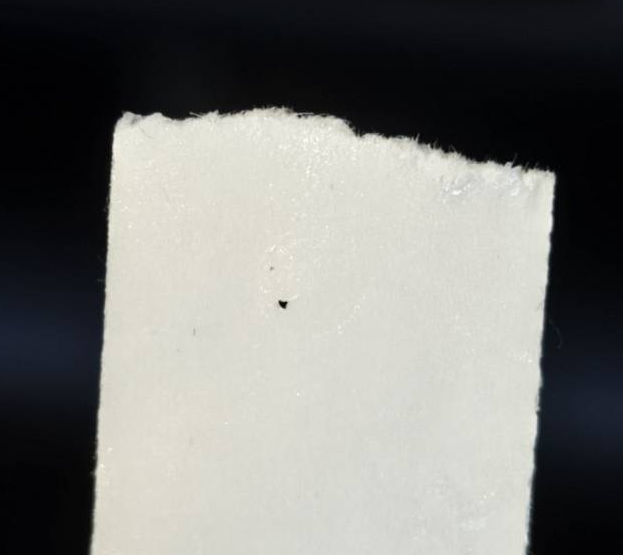

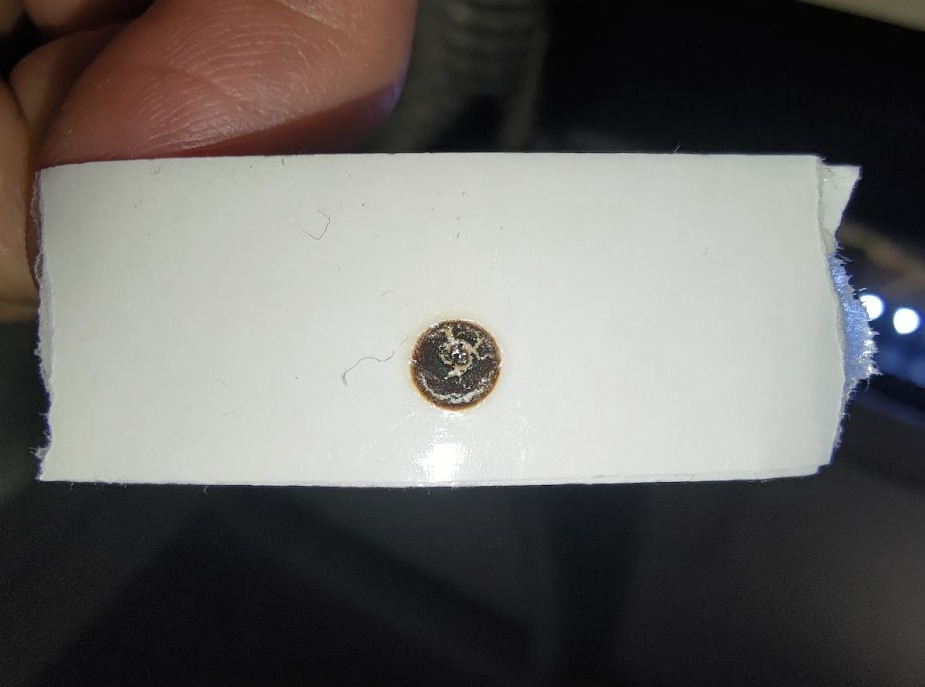

  Bra exempel - Rund och stark	Dåligt exempel - Svag, ihålig eller oregelbunden

• Resultatet är bra >> Steg 7

• Resultatet är dåligt eller det finns inga märken >> Kontakta kundtjänst
  • Möjlig orsak:
    • Laserröret är trasigt och måste bytas ut.
    • Laserströmförsörjningen är trasig och måste bytas ut.

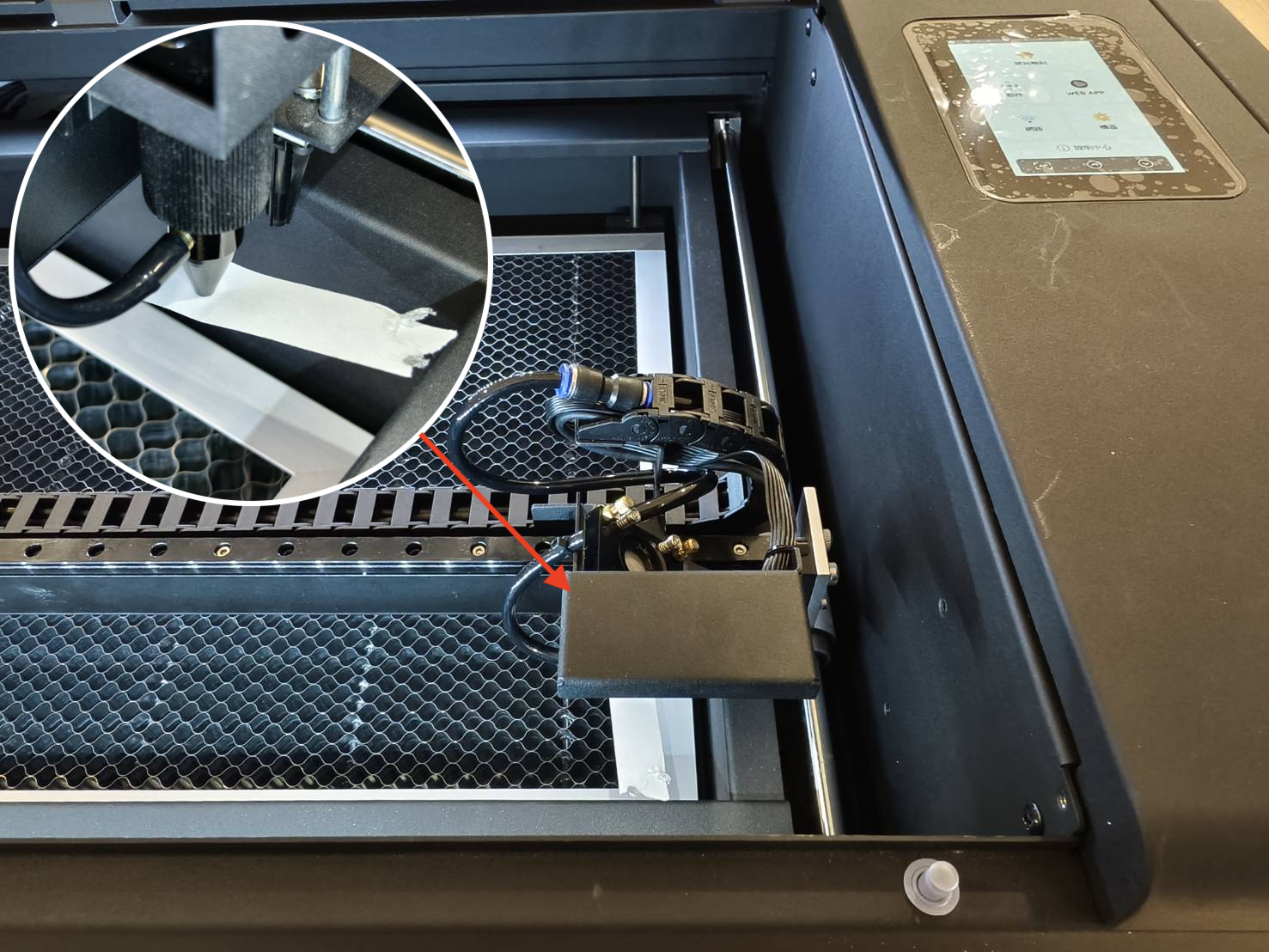

1. Öppna luckan.
2. Placera en dubbelhäftande tejp i två lager vid ingången till den tredje spegeln.
3. Aktivera kontrollläget och lossa motorn.
4. Flytta laserhuvudet till det nedre högra hörnet.
5. Säkerställ att den röda lasern är påslagen.
6. Stäng luckan.
7. Utför 3 pulser.

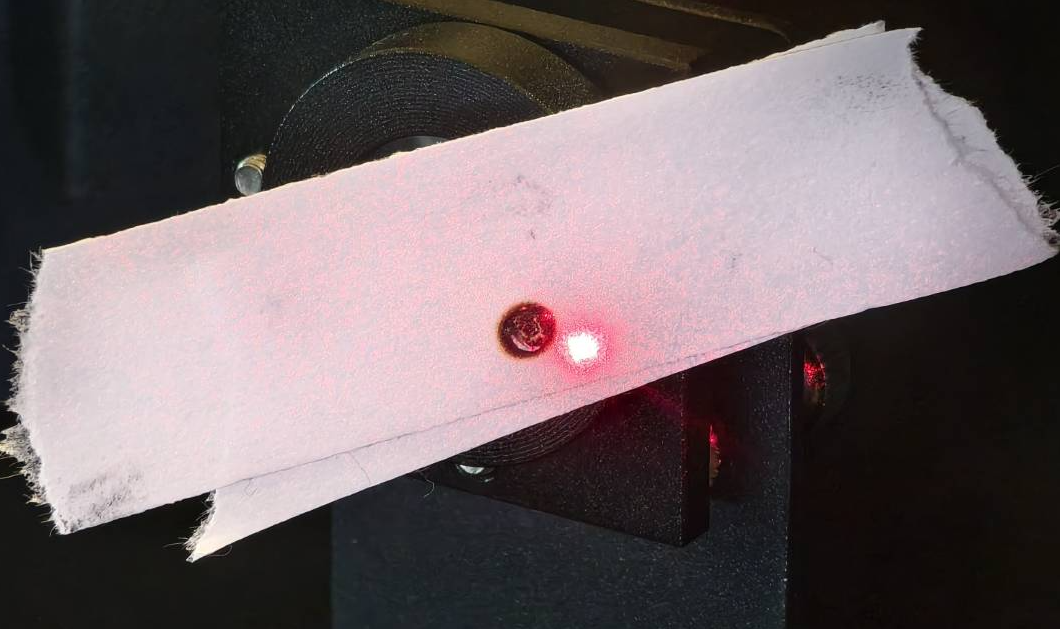

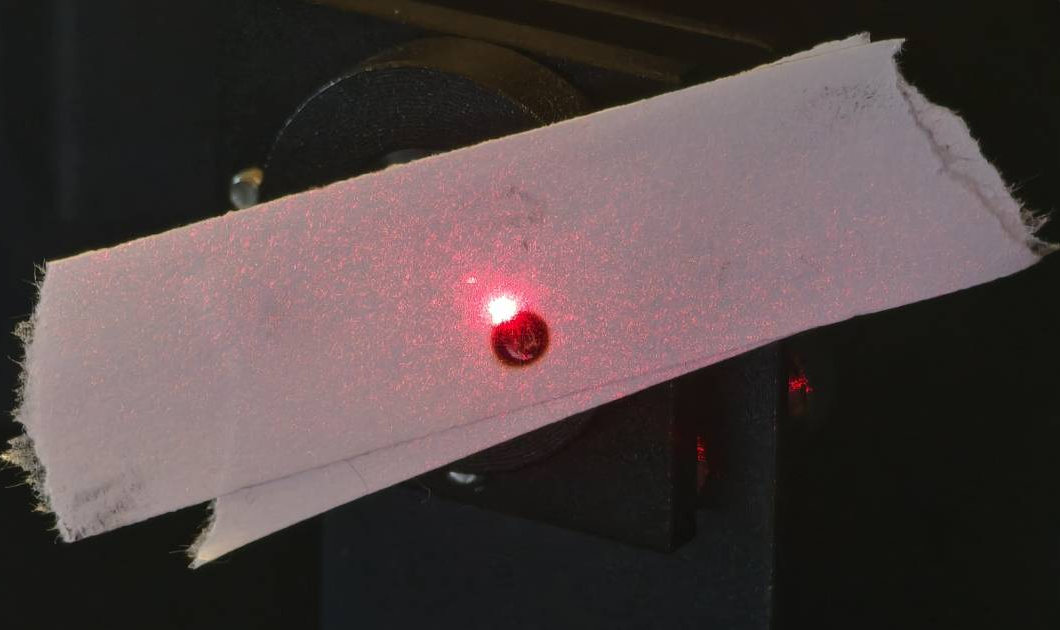

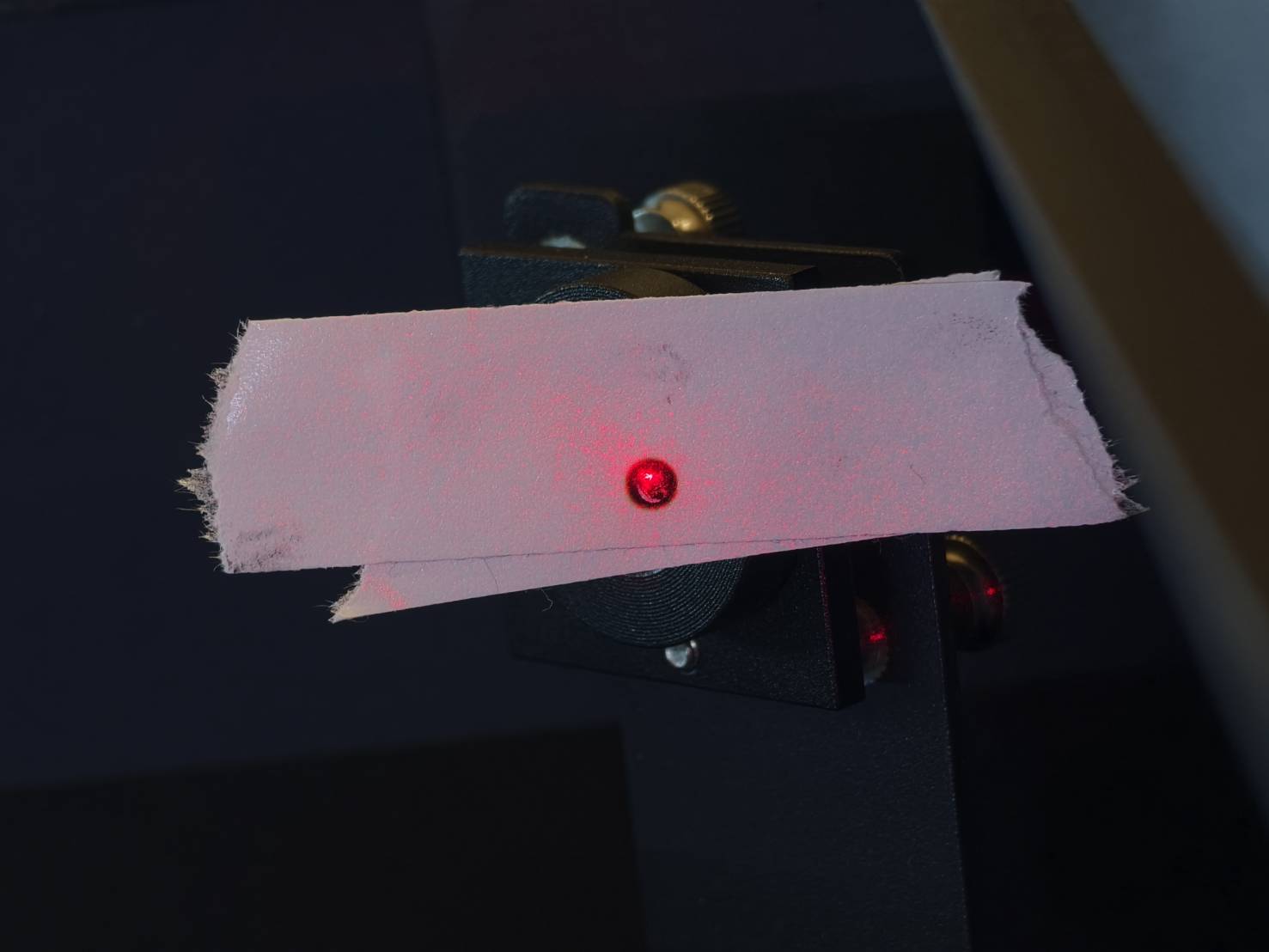

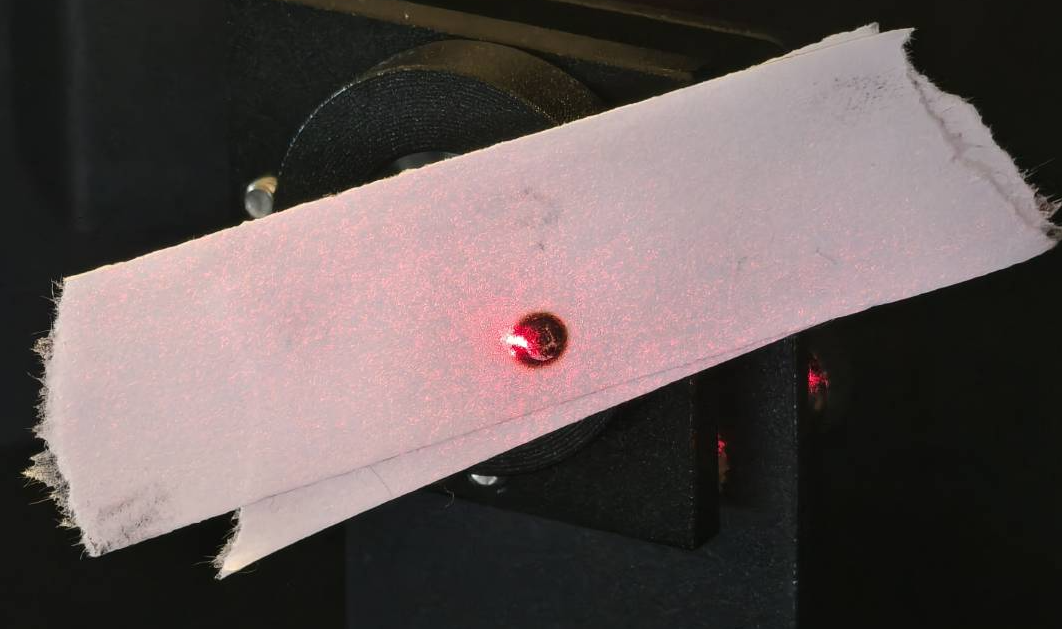

8. Kontrollera om den röda laserpunkten och det brända märket överlappar varandra.
9. Justera den röda lasern vid behov.

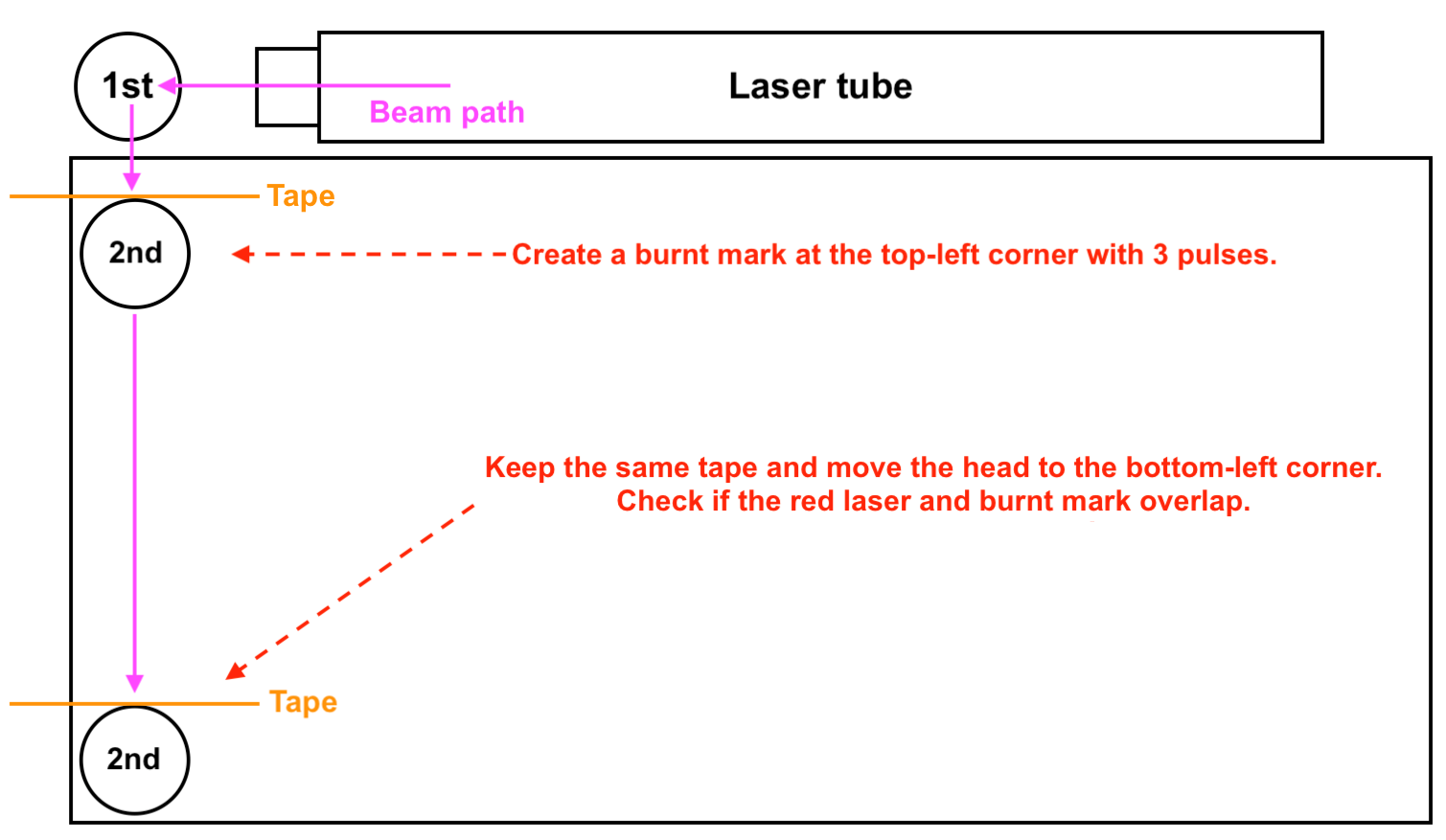

Översikt av stegen:

Utförande av stegen:

1. Ta bort tejpen och placera en ny dubbelhäftande tejp i två lager på den andra spegeln.
2. Flytta laserhuvudet till det övre vänstra hörnet.
3. Stäng luckan och utför 3 pulser.

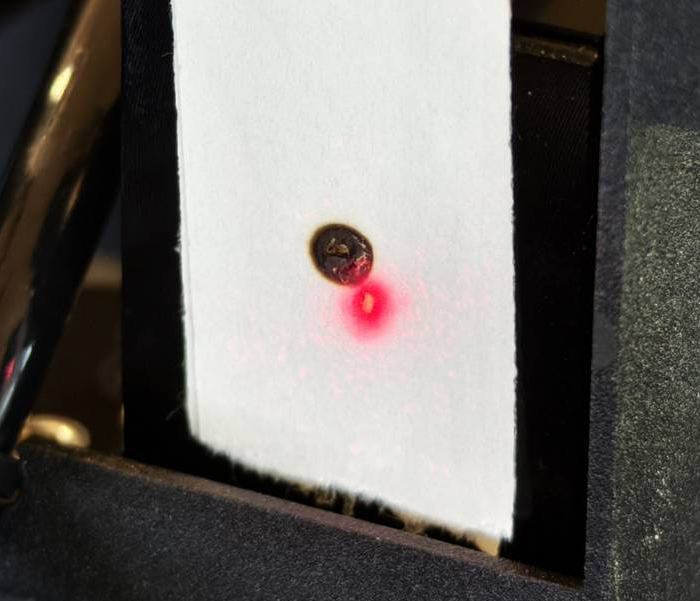

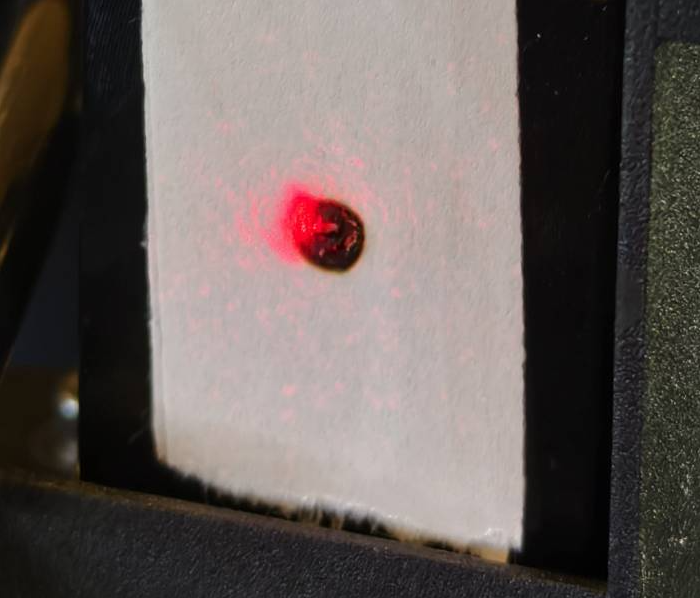

4. Kontrollera visuellt om den röda laserpunkten och det brända märket överlappar varandra.

Bra exempel - Överlappande

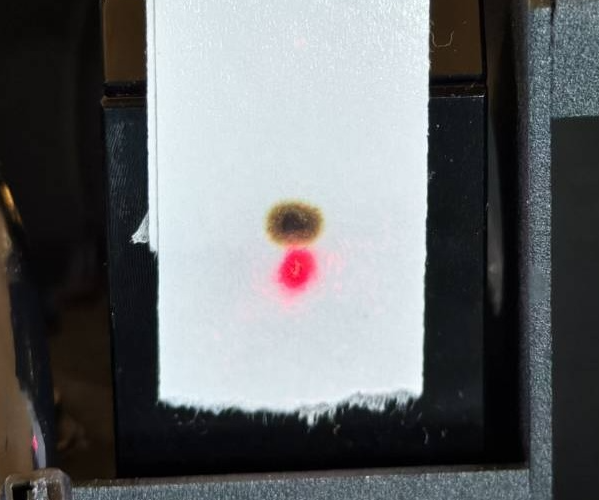

Dåligt exempel - Ej överlappande

• Bra resultat - Överlappande >> Steg 9

• Dåligt resultat - Ej överlappande >> Steg 8.1

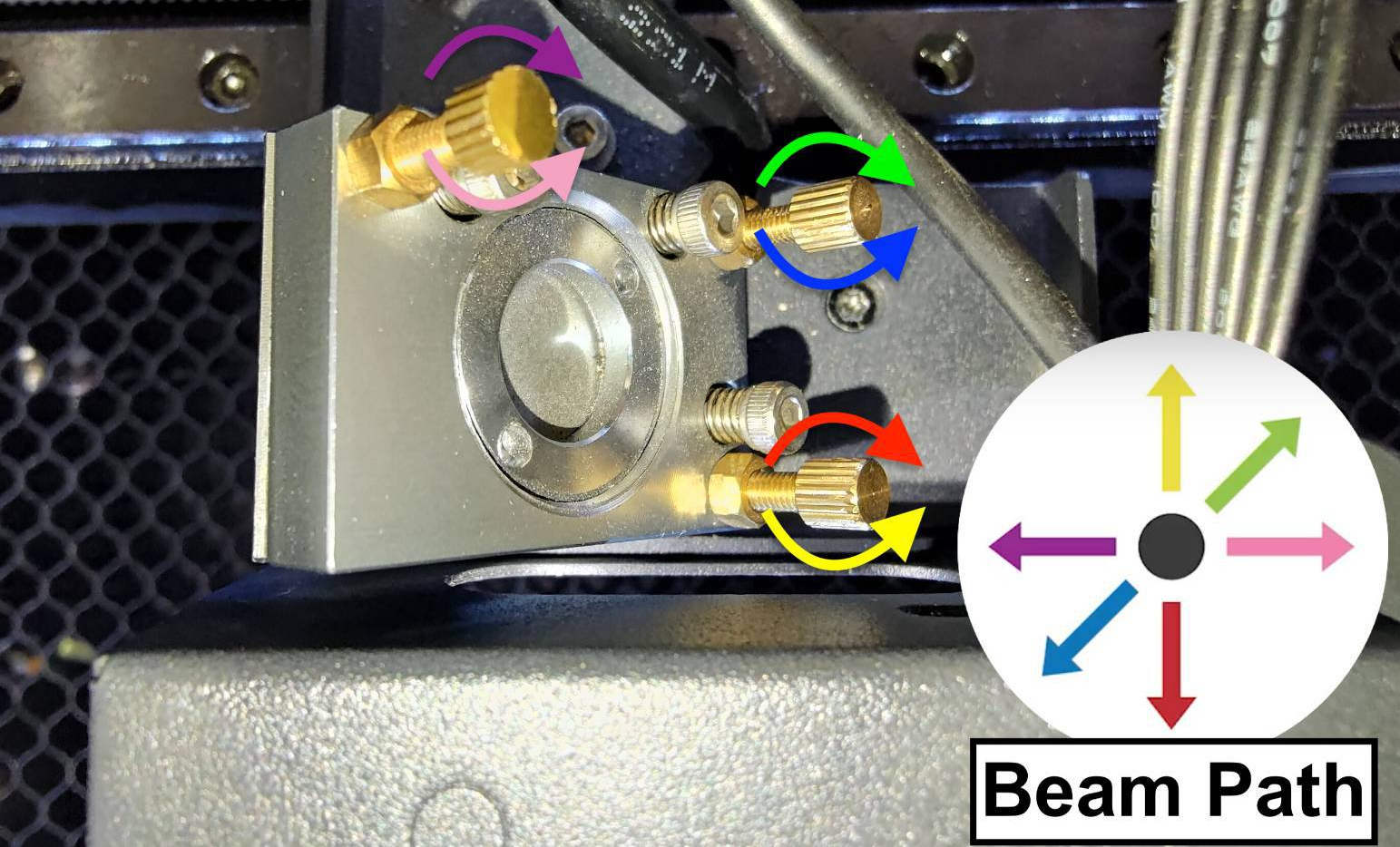

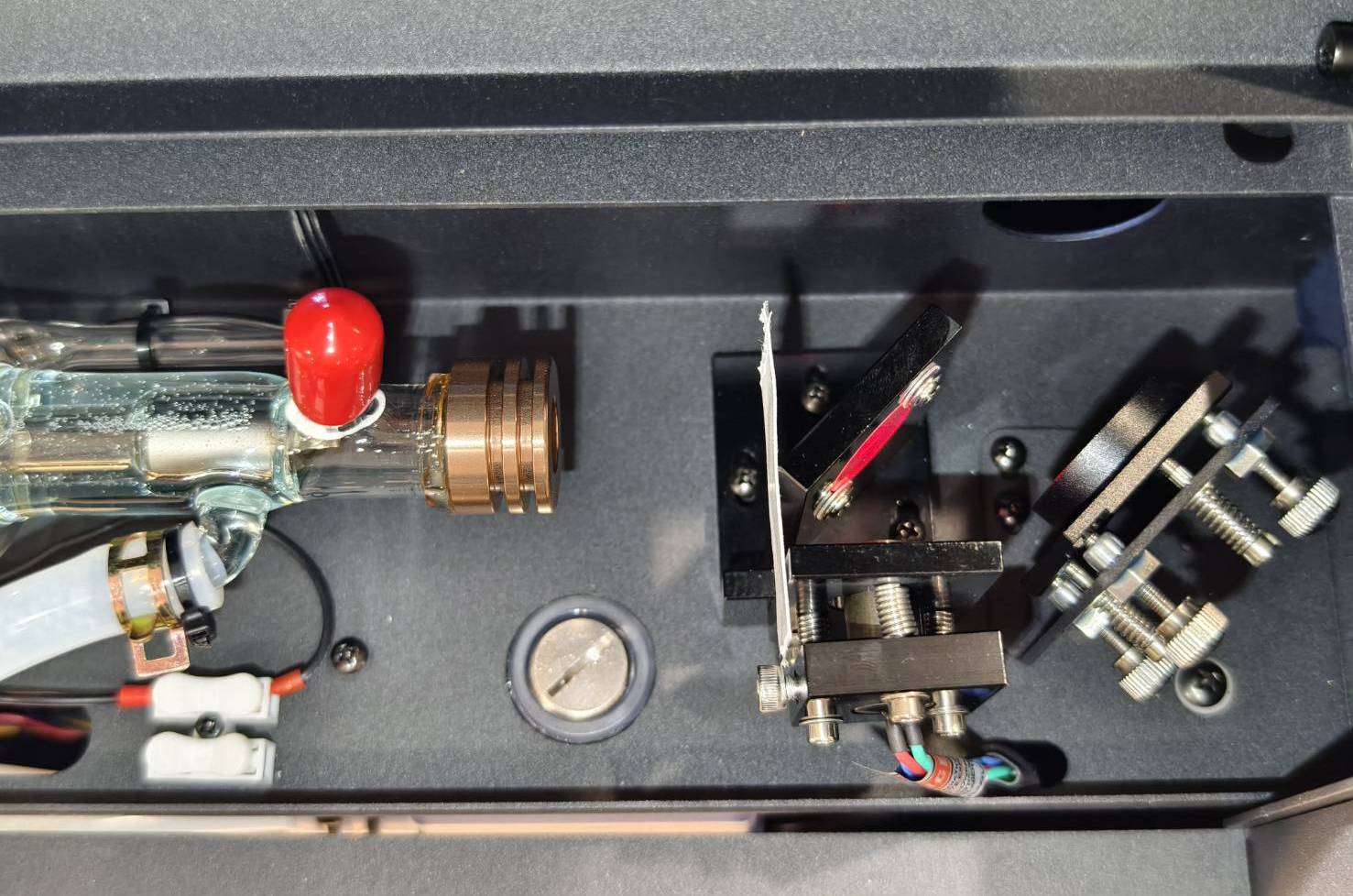

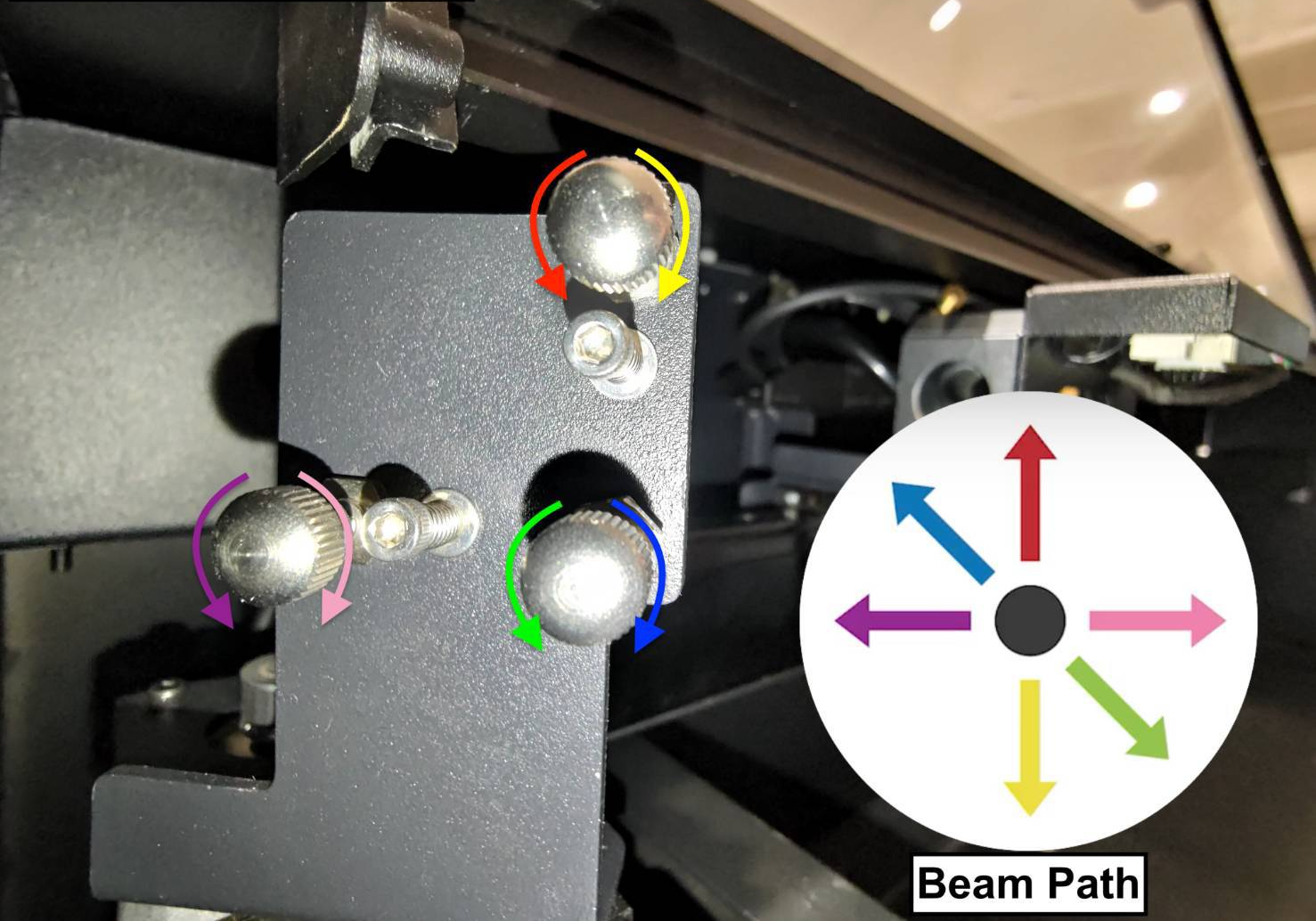

• Det finns tre skruvar på den första spegeln, och genom att vrida dem medurs eller moturs ändras strålgången, vilket innebär att den röda laserpunktens position kommer att förändras.

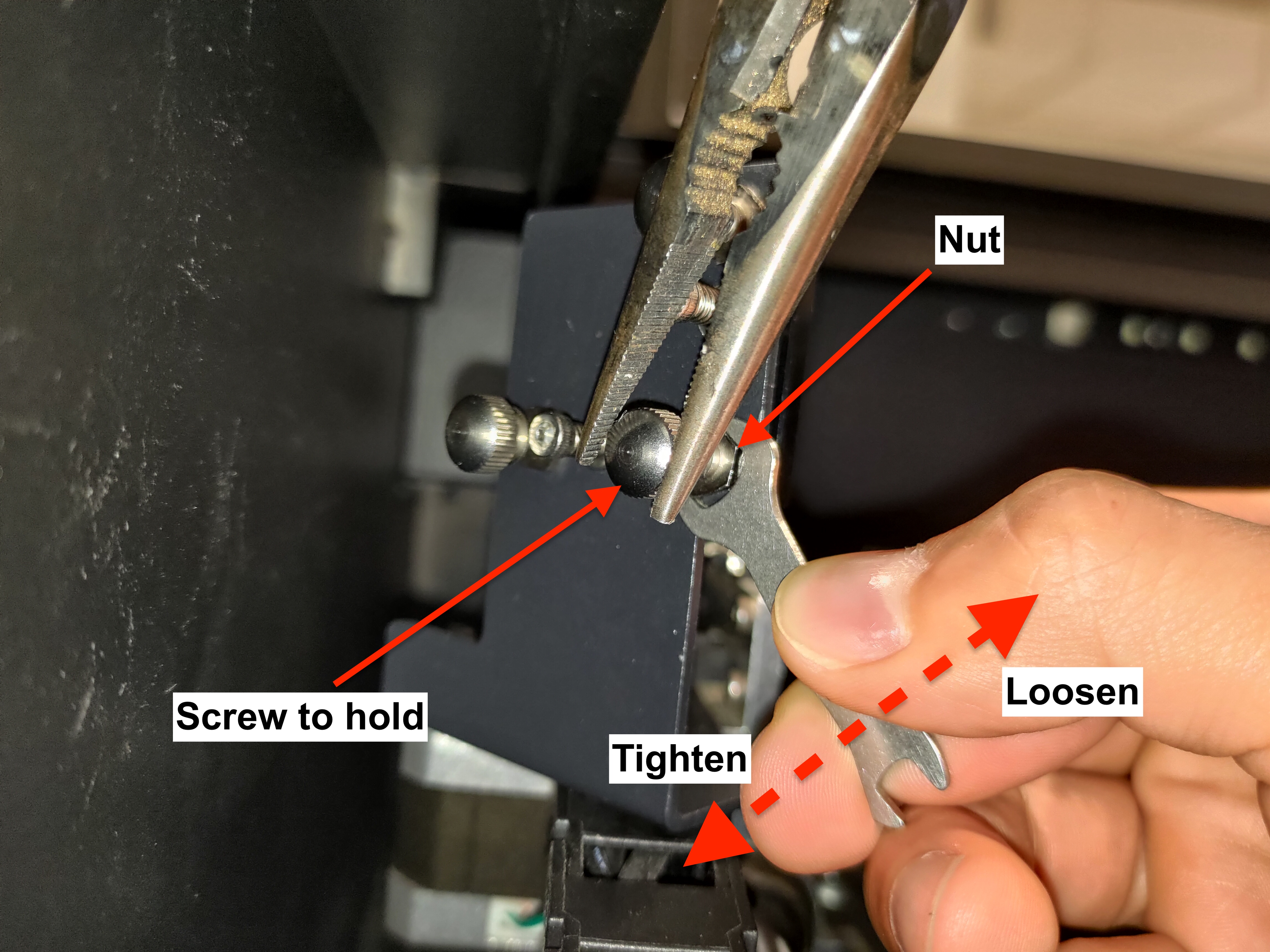

• Lär dig hur du lossar muttern korrekt:
  Spraya först alkohol på muttrarna för att lösa upp gelen eller limmet och vänta några sekunder.



• Använd sedan tången för att hålla skruven och lossa muttern med den dubbelhövdade skiftnyckeln genom att vrida den moturs.



• Demonstration
  (Observera att skruvarna i videon har lossats innan inspelningen.)


• Fastställ positionen för din röda laserpunkt, identifiera skruven och dess rotationsriktning.
  Se bilden nedan och hitta det nummer som motsvarar din röda laserpunkts position:



• För #1:
  Den röda laserpunkten behöver flyttas nedåt till höger för att överlappa den första punkten
  Den övre vänstra skruven behöver vridas medurs. Se bilden nedan.




  För #2:
  Den röda laserpunkten måste gå rakt nedåt för att överlappa den första punkten.
  Den nedre vänstra skruven behöver roteras moturs. Se bilden nedan.





  För #3:
  Den röda laserpunkten måste först gå nedåt och sedan åt vänster för att överlappa den första punkten.
  Den nedre vänstra skruven behöver roteras moturs för att få punkten att gå nedåt.
  Den övre högra skruven behöver roteras medurs för att få punkten att gå åt vänster.
  Se bilden nedan.




  För #4:
  Den röda laserpunkten måste gå åt höger för att överlappa den första punkten.
  Den övre högra skruven behöver roteras moturs. Se bilden nedan.





  För #5:
  Den röda laserpunkten måste gå åt vänster för att överlappa den första punkten.
  Den övre högra skruven behöver roteras medurs. Se bilden nedan.





  För #6:
  Den röda laserpunkten måste först gå åt höger och sedan uppåt för att överlappa den första punkten.
  Den övre högra skruven behöver roteras moturs för att få punkten att gå åt höger.
  Den nedre vänstra skruven behöver roteras medurs för att få punkten att gå uppåt.
  Se bilden nedan.




  För #7:
  Den röda laserpunkten måste gå rakt uppåt för att överlappa den första punkten.
  Skruven längst ner till vänster måste vridas medurs. Se bilden nedan.




  För #8:
  Den röda laserpunkten måste gå uppåt till vänster för att överlappa den första punkten
  Skruven längst upp till vänster måste vridas moturs. Se bilden nedan.



• Dra åt muttern efter att ha justerat skruven genom att vrida den medurs.

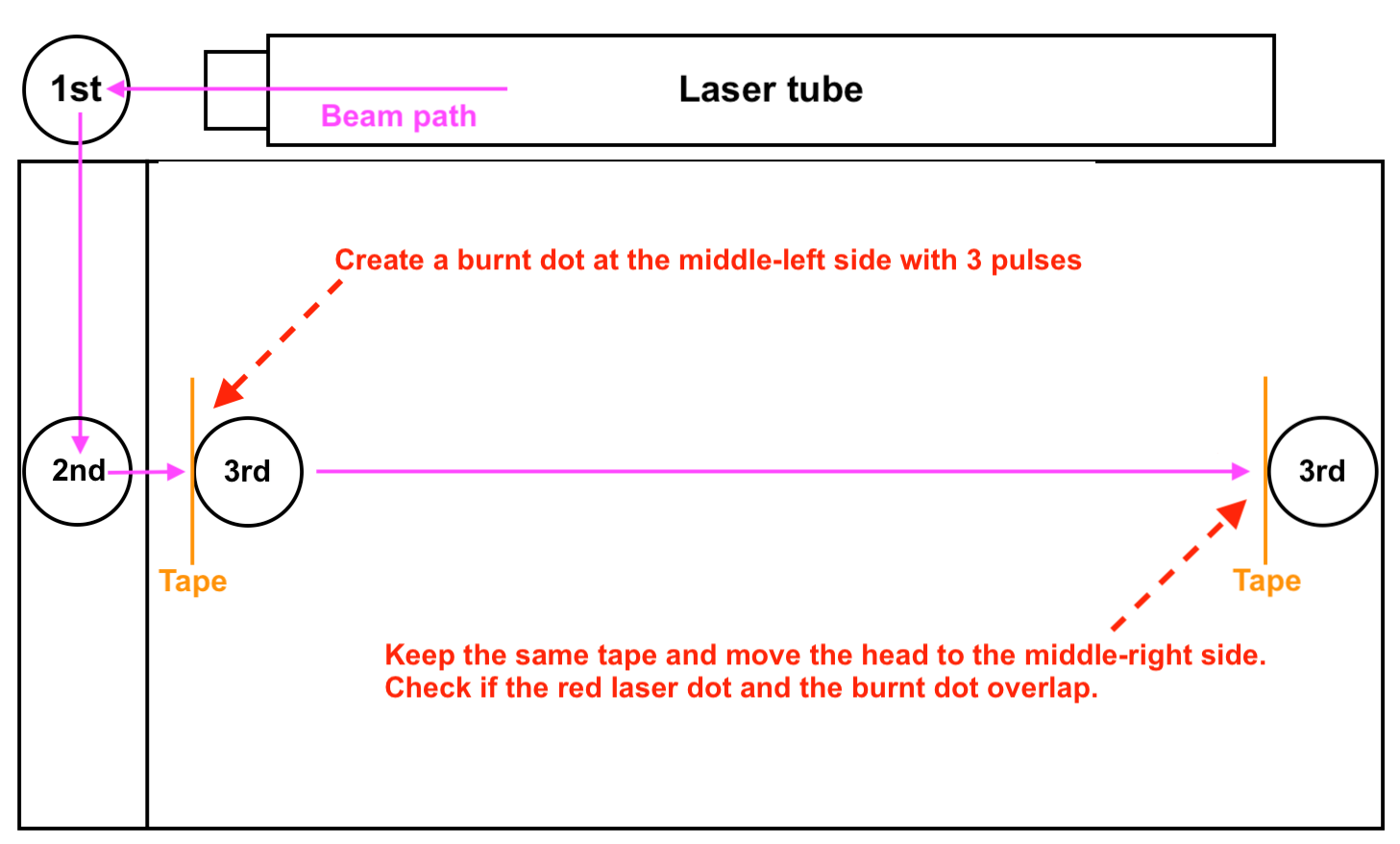

Översikt av stegen:

Utförande av stegen:

1. Ta bort tejpen och placera en ny tvåskikts, dubbelsidig tejp på ingången till den tredje spegeln.
2. Flytta laserhuvudet till mitten på vänster sida.
3. Stäng luckan och utför 3 pulser.
4. Kontrollera visuellt om den röda laserpunkten och det brända märket överlappar varandra.

Bra exempel - Överlappande

Dåligt exempel - Ej överlappande

• Bra resultat - Överlappande >> Steg 10

• Dåligt resultat - Ej överlappande >> Steg 9.1

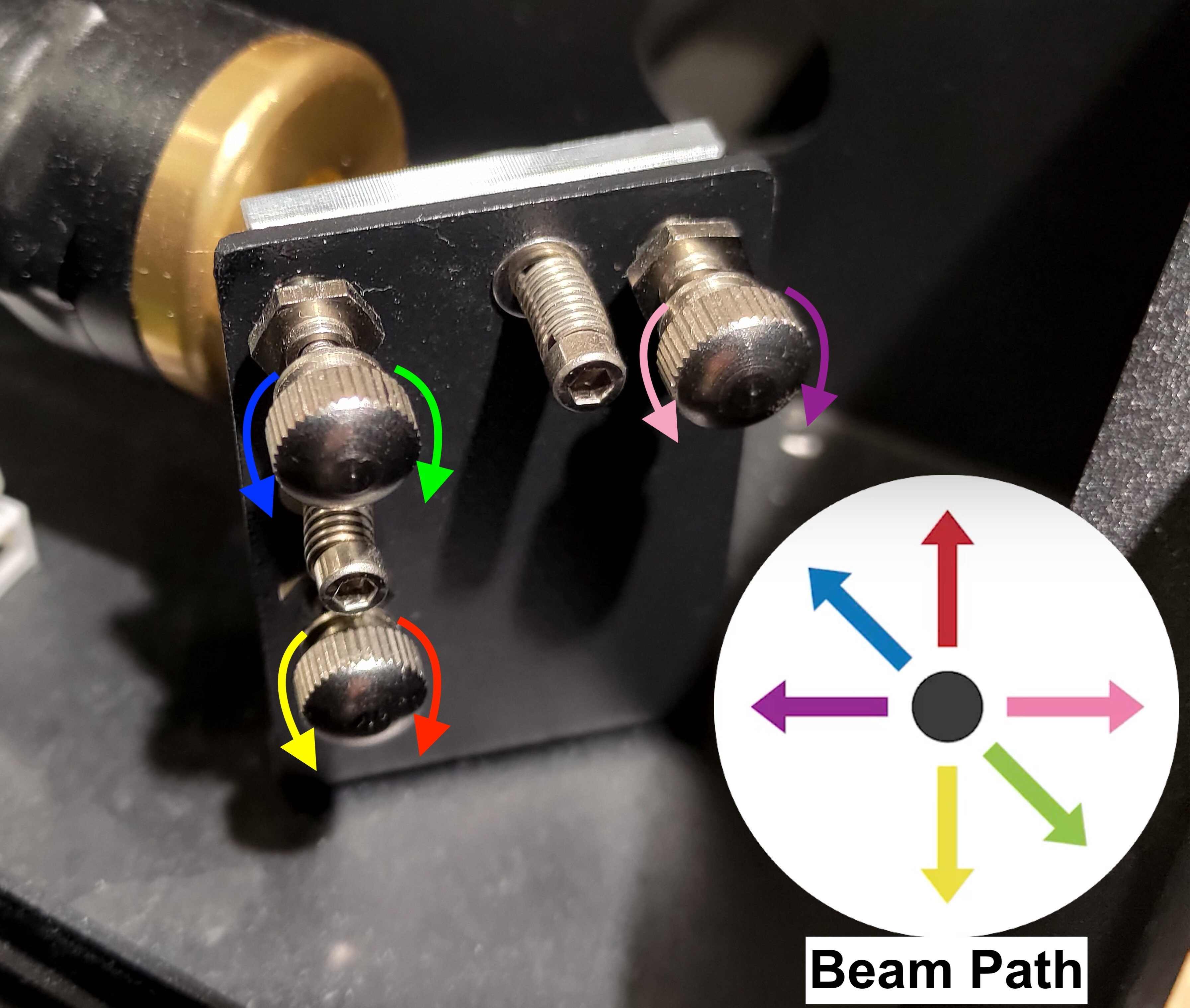

• Det finns tre skruvar på den andra spegeln, och att vrida dem medurs eller moturs kommer att ändra strålgången, vilket innebär den röda laserpunktens position kommer att förändras.


• Lär dig hur man lossar muttern på rätt sätt.
  Spraya först alkohol på muttrarna för att lösa upp gelen eller limmet och vänta några sekunder.




• Använd sedan tången för att hålla skruven och lossa muttern med den dubbelhövdade skiftnyckeln genom att vrida den moturs.





• Demonstration
  (Observera att skruvarna i videon har lossats innan inspelningen.)


• Fastställ positionen för din röda laserpunkt, identifiera skruven och dess rotationsriktning.
  Se bilden nedan och hitta numret som motsvarar positionen för din röda laserpunkt.




• För #1:
  Den röda laserpunkten behöver flyttas nedåt och åt höger för att överlappa den första punkten.
  Skruven längst ner till höger måste vridas moturs.
  Se bilden nedan.





  För #2:
  Den röda laserpunkten behöver flyttas rakt nedåt för att överlappa den första punkten.
  Den övre högra skruven behöver roteras medurs. Se bilden nedan.





  För #3:
  Den röda laserpunkten måste först gå nedåt och sedan åt vänster för att överlappa den första punkten.
  Skruven längst upp till höger måste vridas medurs för att få punkten att röra sig nedåt.
  Skruven längst ner till vänster måste vridas moturs för att få punkten att röra sig åt vänster.
  Se bilden nedan.





  För #4:
  Den röda laserpunkten måste gå åt höger för att överlappa den första punkten.
  Skruven längst ner till vänster måste vridas medurs. Se bilden nedan.




  För #5:
  Den röda laserpunkten behöver flyttas åt vänster för att överlappa den första punkten.
  Den nedre vänstra skruven behöver roteras moturs.
  Se bilden nedan.





  För #6:
  Den röda laserpunkten punkten behöver först flyttas åt höger och sedan uppåt för att överlappa den första punkten.
  Skruven längst ner till vänster måste vridas medurs för att få punkten att röra sig åt höger.
  Skruven längst upp till höger måste vridas moturs för att få punkten att röra sig uppåt.
  Se bilden nedan.





  För #7:
  Den röda laserpunkten måste gå rakt uppåt för att överlappa den första punkten.
  Den övre högra skruven behöver roteras moturs. Se bilden nedan.





  För #8:
  Den röda laserpunkten måste gå uppåt till vänster för att överlappa den första punkten
  Skruven längst ner till höger måste vridas medurs. Se bilden nedan.





• Vänligen dra åt muttern efter att ha justerat skruven genom att vrida den medurs.



• Använd länken för att ladda ner filen och använd en 3 mm transparent akrylskiva för att gravera och skära.

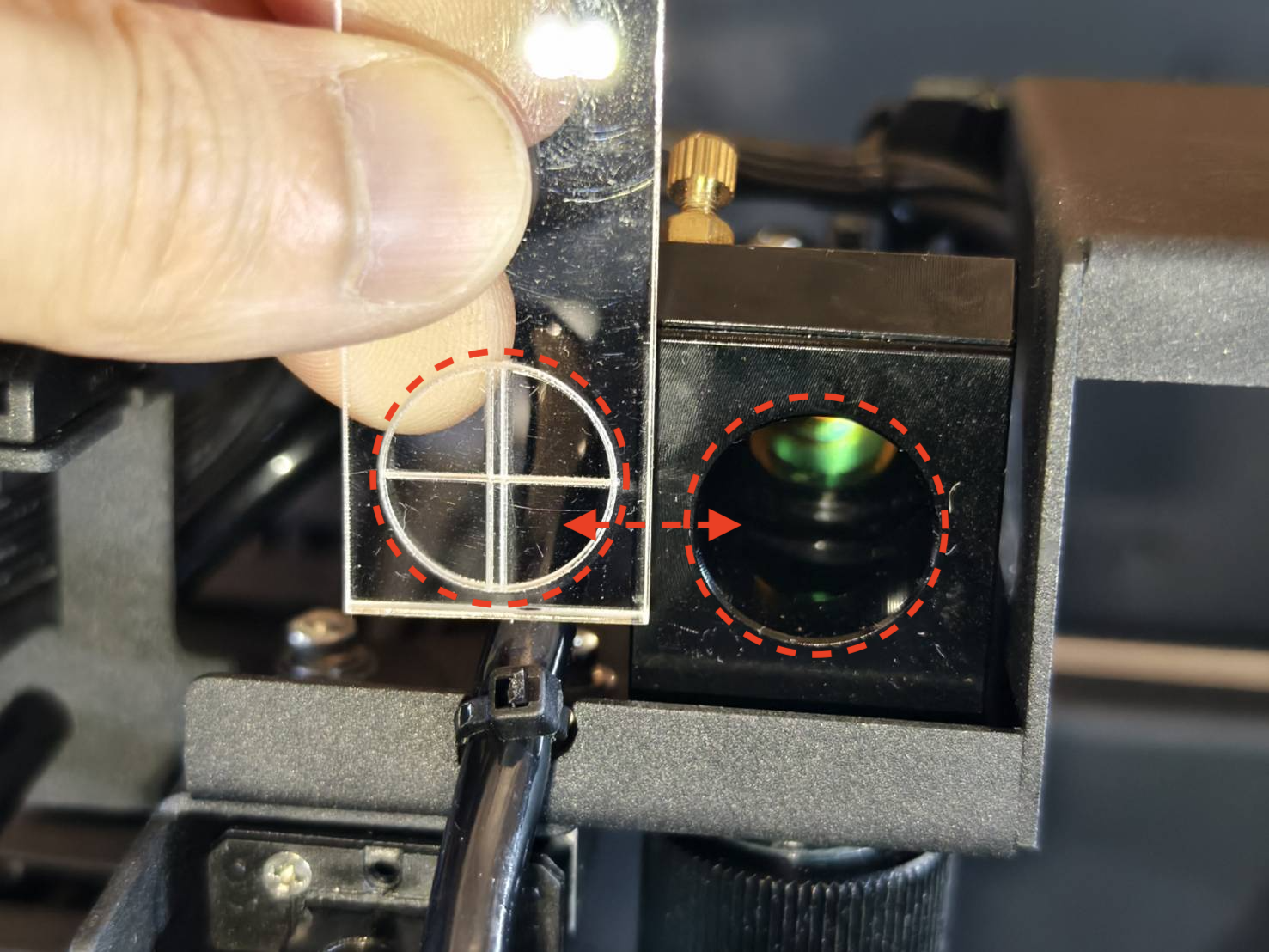

• Verktygets cirkel kommer att passa ingången som visas på bilden nedan.

• Om din maskin inte kan skära igenom något område på arbetsbädden måste du tillverka ett tillfälligt verktyg.

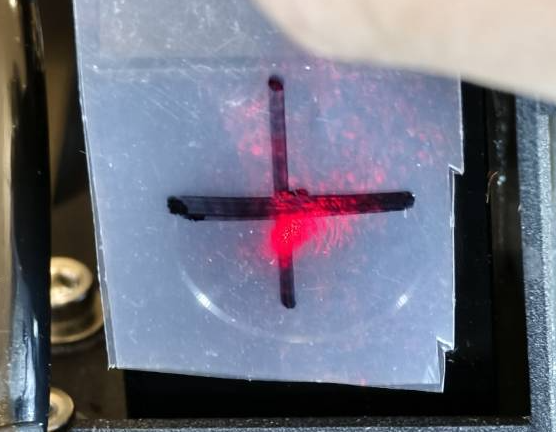

  Använd en bit genomskinlig tejp och vik den så att den klibbiga delen innesluts.
  Rita två linjer som visas på bilderna nedan.



• Mitten av linjerna på tejpen kommer att utgöra centrum för den runda öppningen.
  (Förslag: Markera två punkter som de röda punkterna på bilden nedan för att rikta in linjerna på tejpen.)


• När du har verktyget, flytta laserhuvudet till mitten.

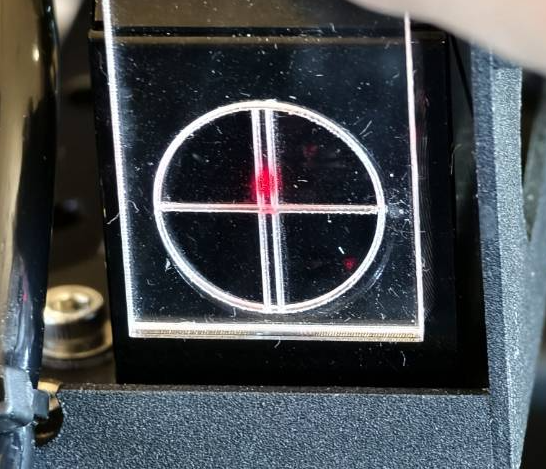

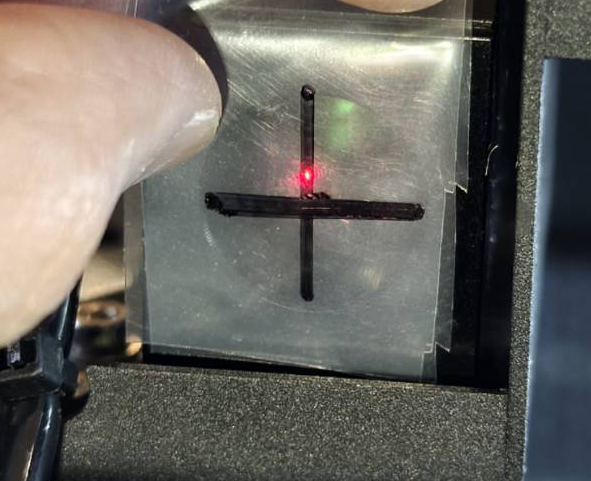

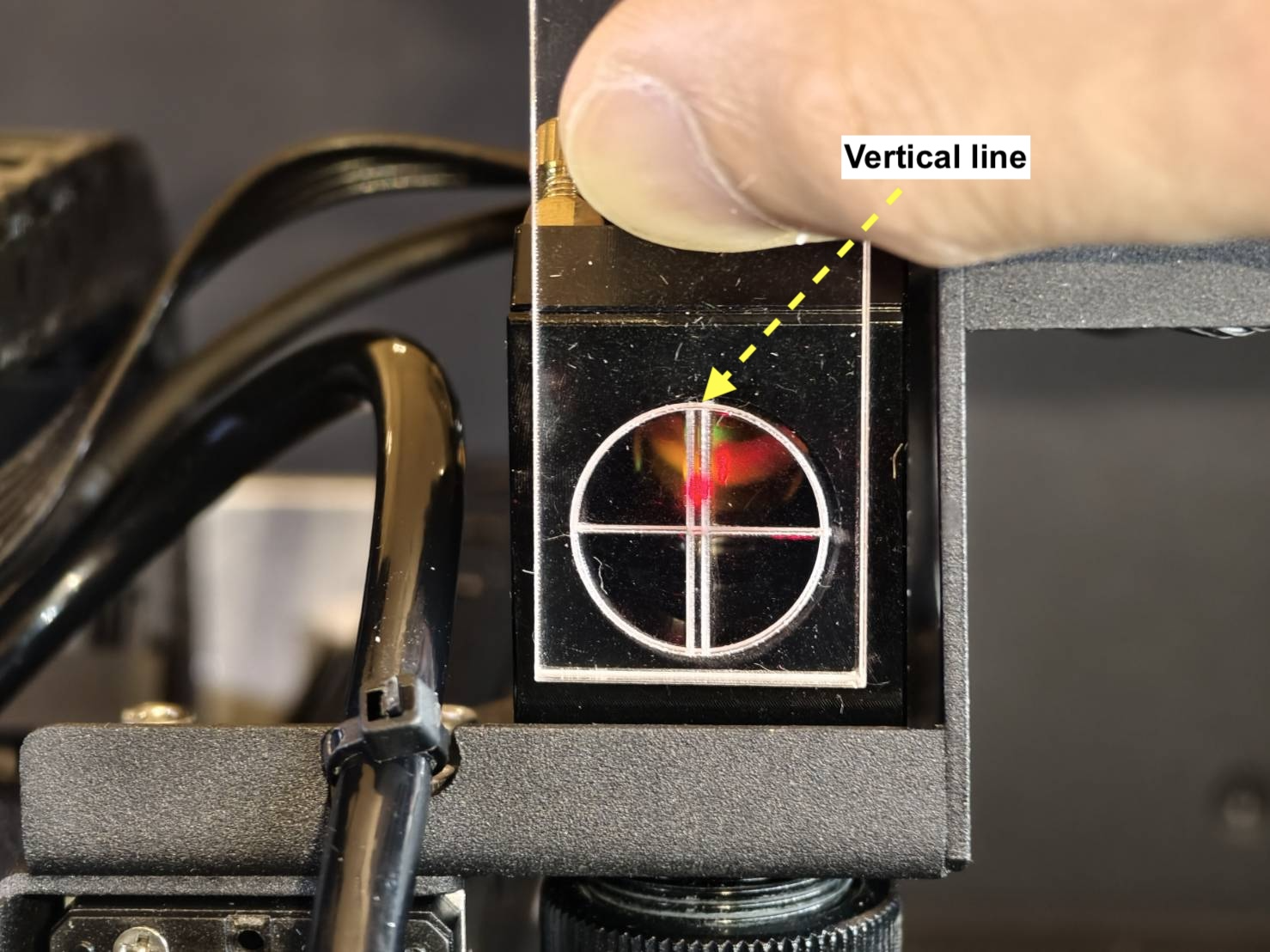

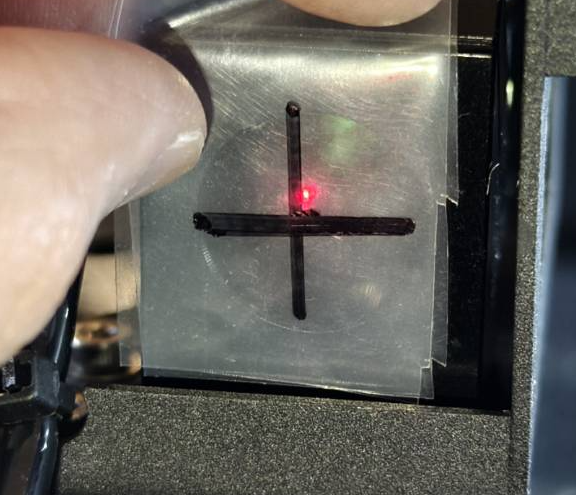

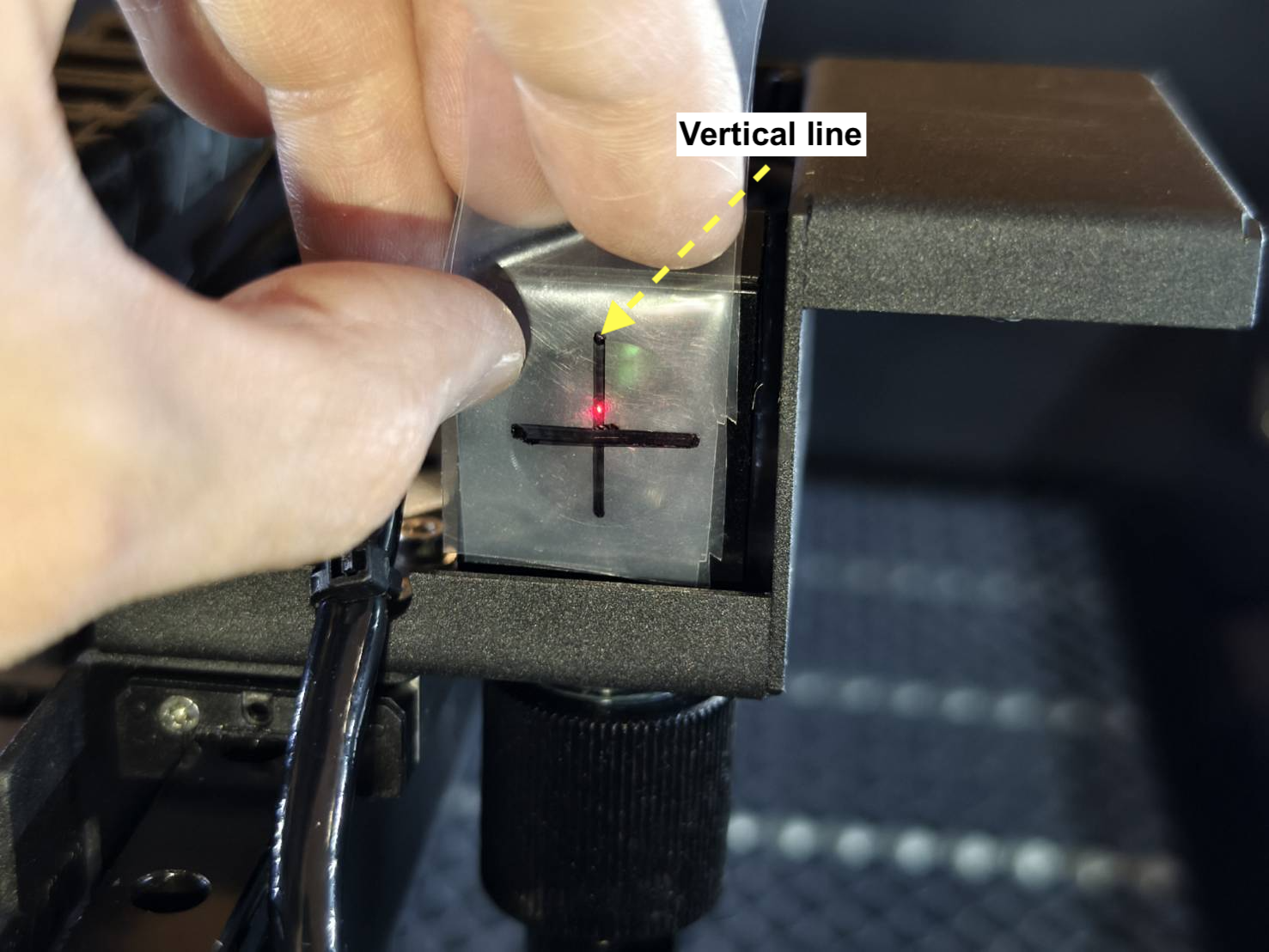

• Kontrollera den vertikala linjen med verktyget.

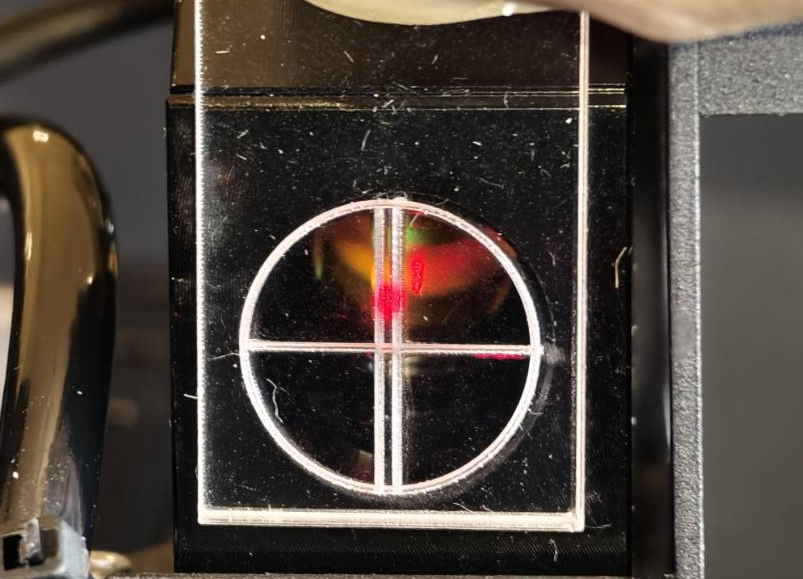

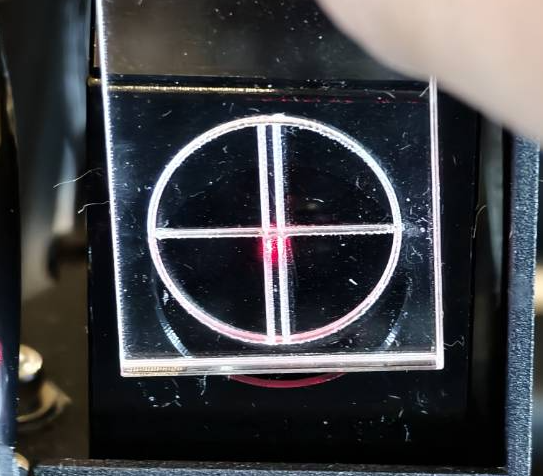

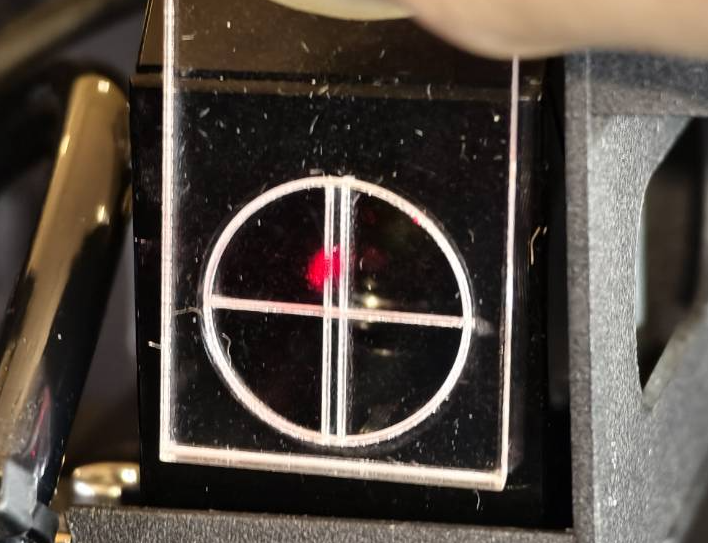

  Rikta in verktygets cirkel eller punkter med öppningen och kontrollera den röda laserpunktens position.

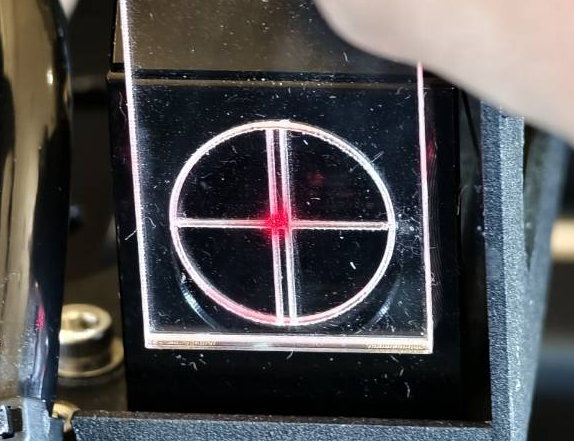

  Akryl
  Bra exempel		Dåligt exempel

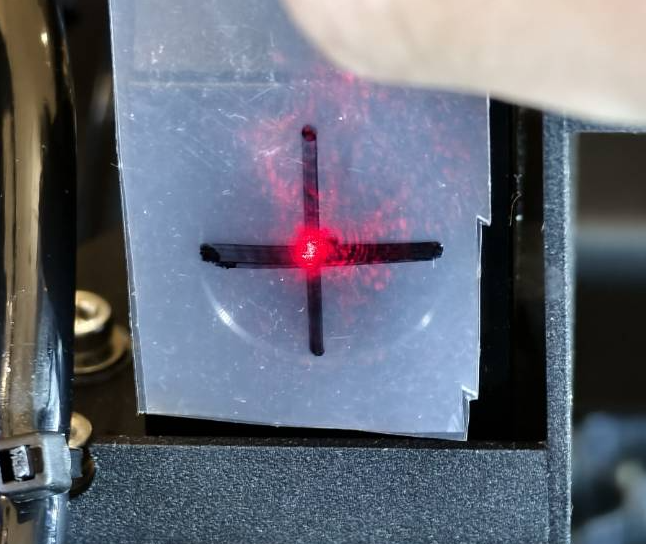

  Tejp
  Bra - Centrerad	Dåligt - Ej centrerad

• Bra resultat >> Steg 11

• Dåligt resultat >> Steg 10.1

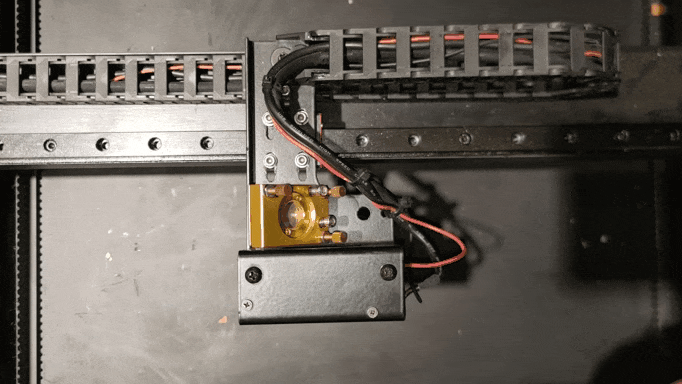

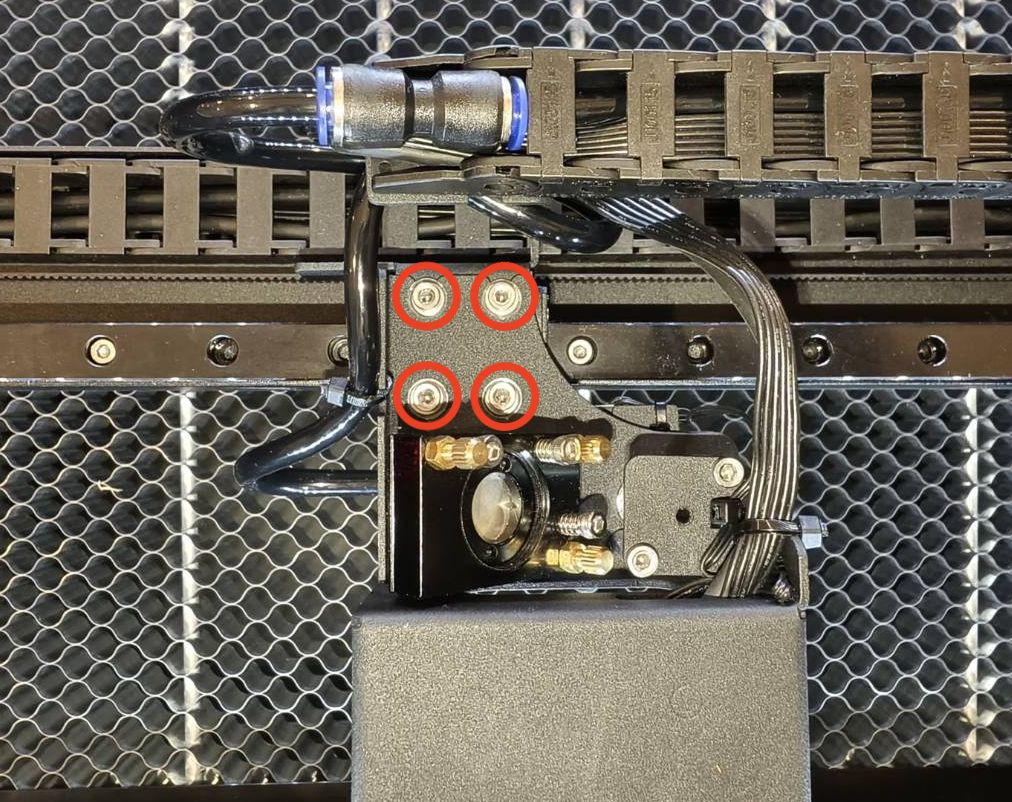

• Lossa försiktigt dessa 4 skruvar, ta inte bort dem och gör dem inte för lösa.


  • Efter att skruvarna har lossats kan huvudet nu skjutas in eller ut.
    • Skjut ut:



    • Skjut in:



• Efter att huvudet har flyttats, skruva fast skruvarna igen.

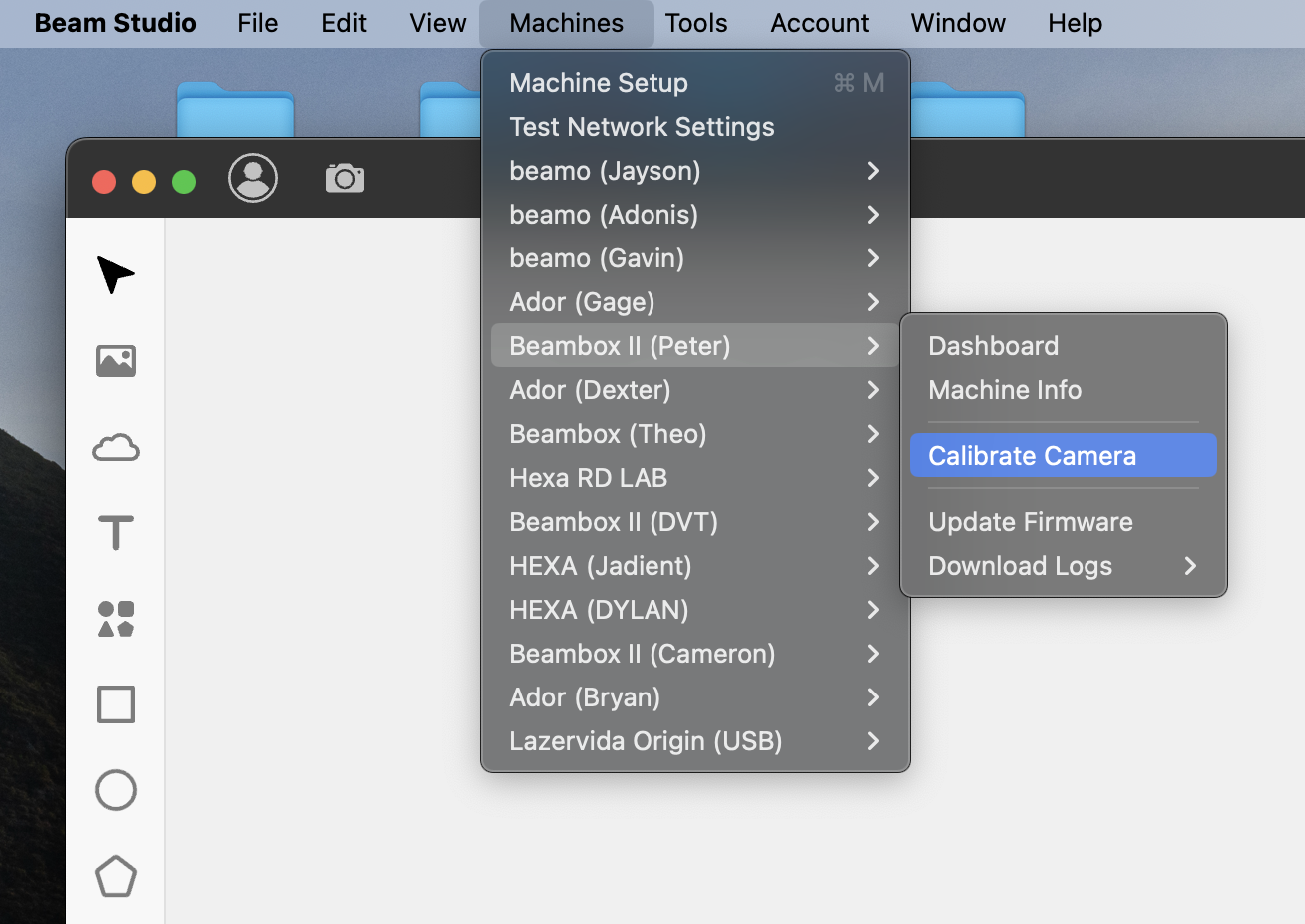

• Utför kamerakalibrering i Beam Studio.
  (Detta kan göras som det sista steget efter att all justering av den optiska banan är klar.)


• Flytta laserhuvudet till mitten.

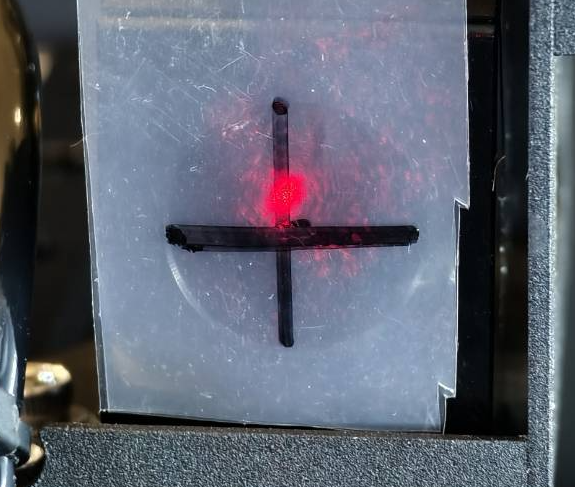

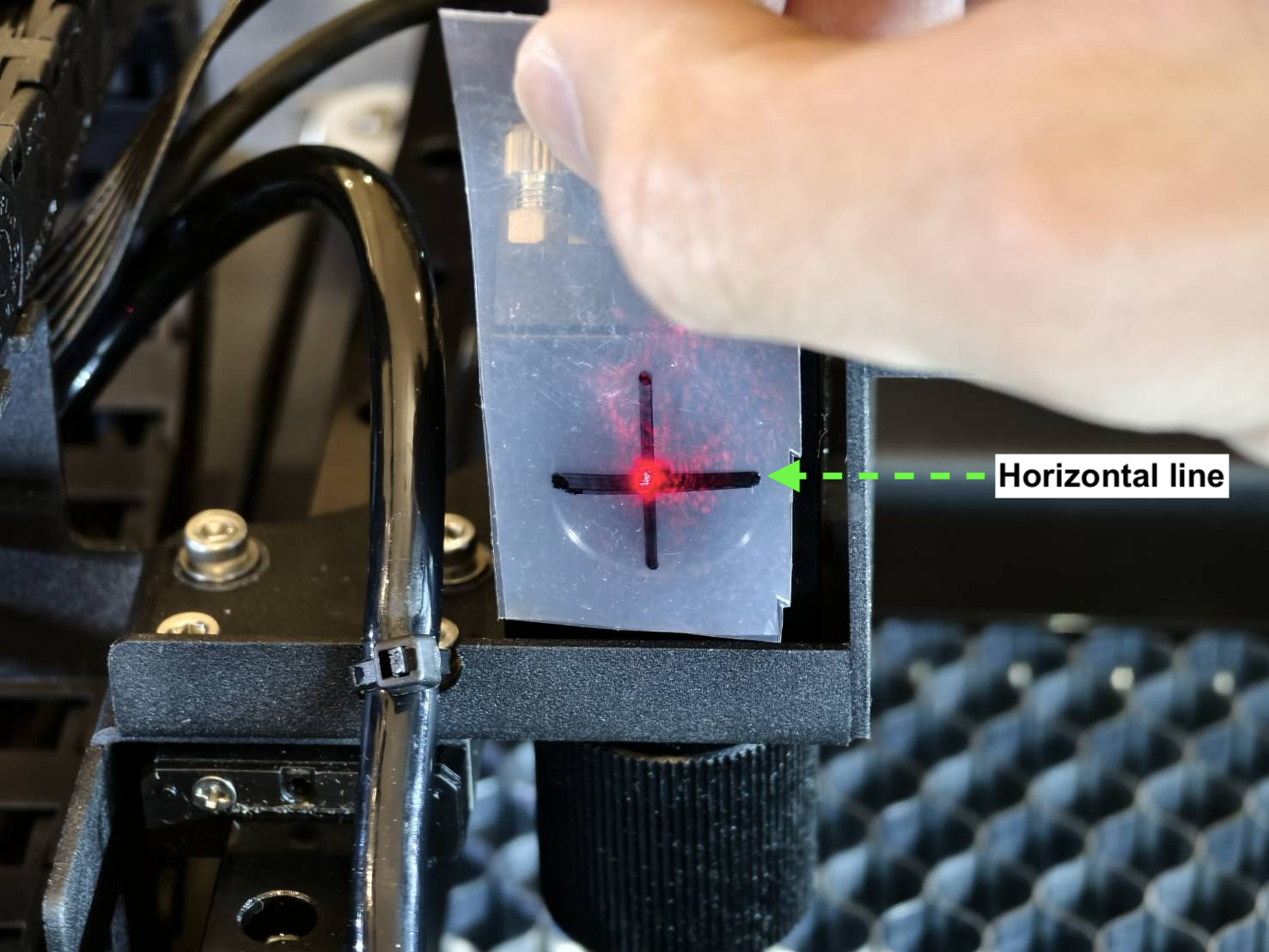

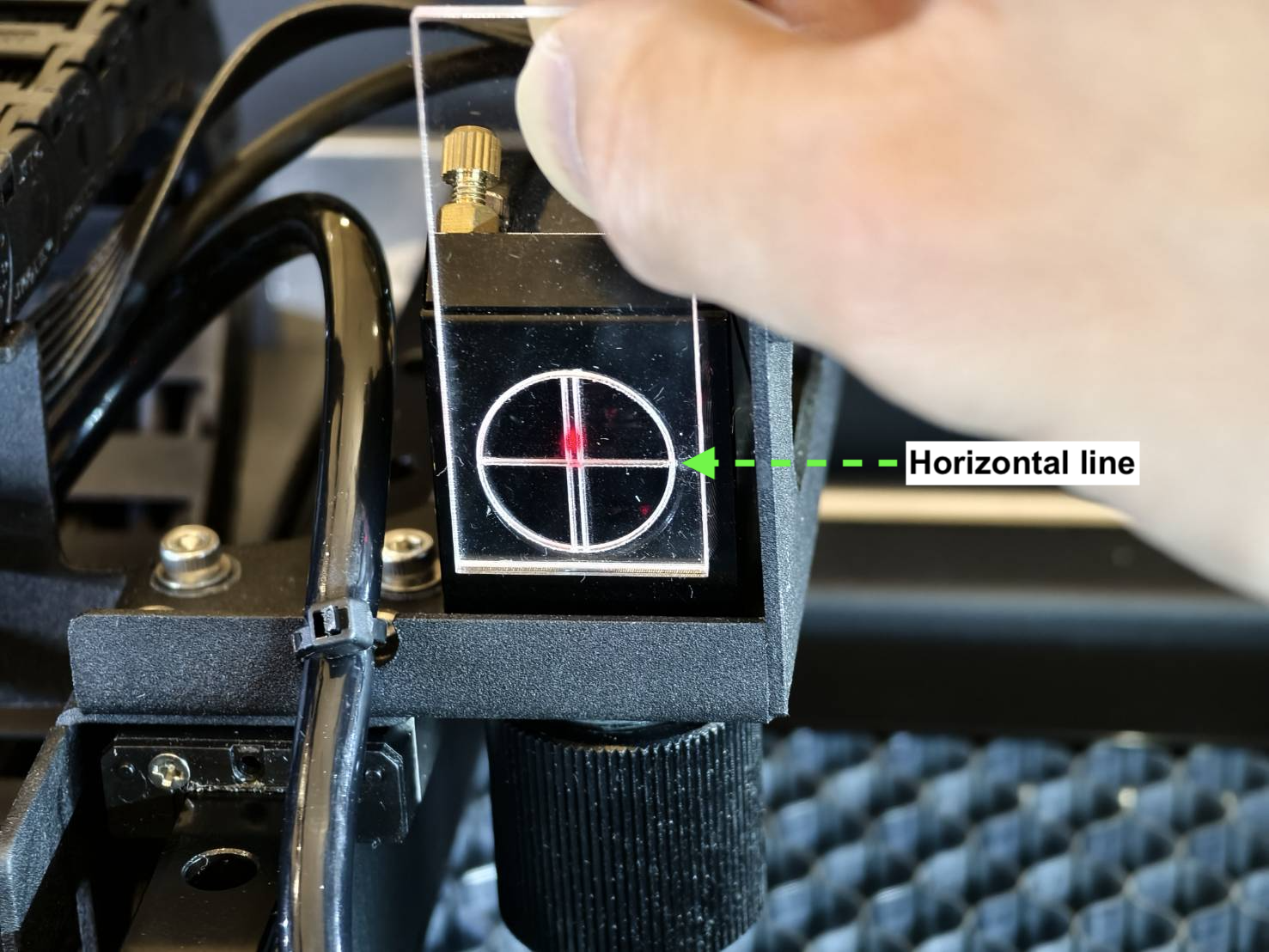

• Kontrollera den horisontella linjen med verktyget.
  Rikta in verktygets cirkel eller punkter med öppningen och kontrollera den röda laserpunktens position.


  Akryl
  Bra - Centrerad		Godtagbart - Ovanför	Dåligt - Under




  Tejp
  Bra - Centrerad	Godtagbart - Ovanför	Dåligt - Under

• Bra eller godtagbart resultat >> Steg 12

• Dåligt resultat >> Kontakta kundtjänst
  • Möjlig orsak:
    • Laserstrålens vinkel är för mycket avvikande och den måste justeras uppåt eller bytas ut.

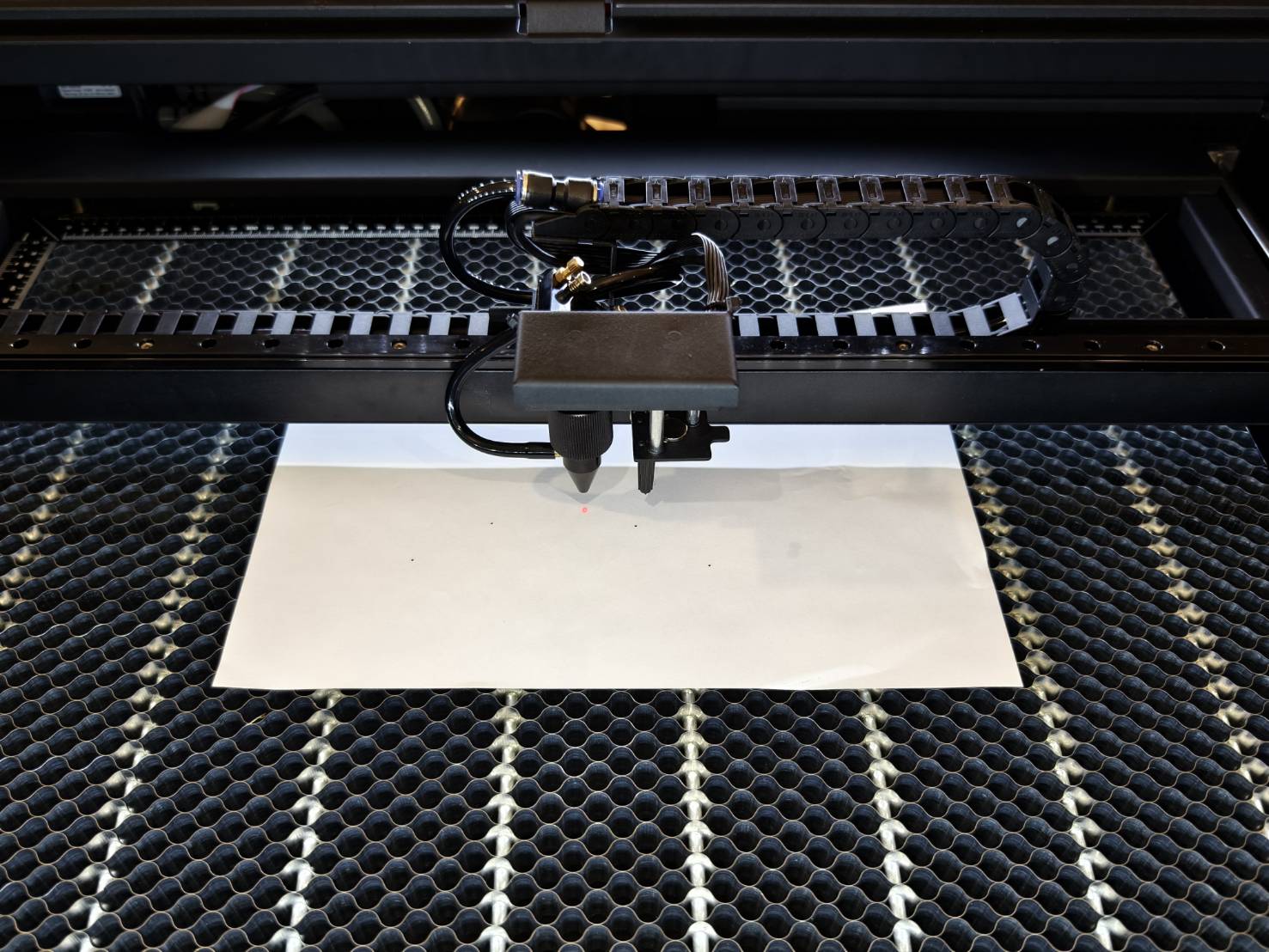

• Flytta laserhuvudet till mitten av arbetsytan och placera ett papper under munstycksspetsen.
  Höj eller sänk arbetsytan för att få ett avstånd på cirka 5 mm till 10 mm mellan papperet och munstycksspetsen.

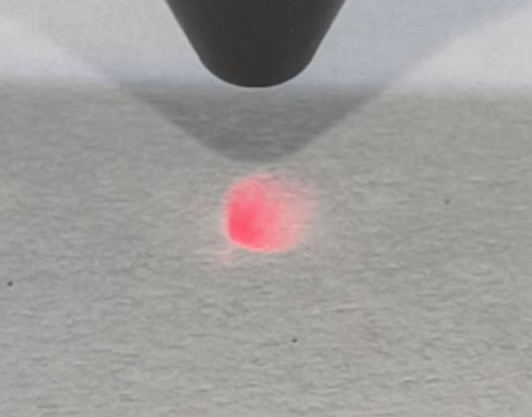

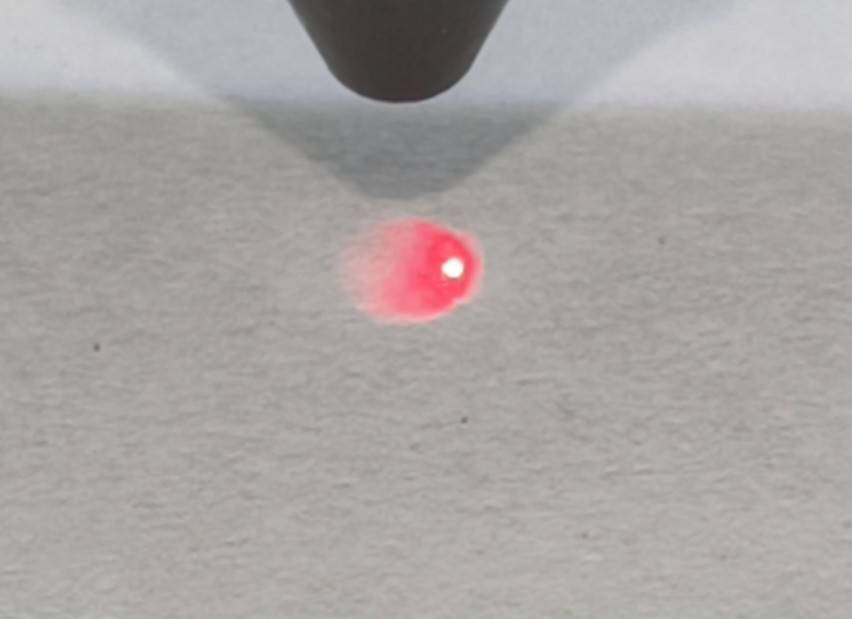

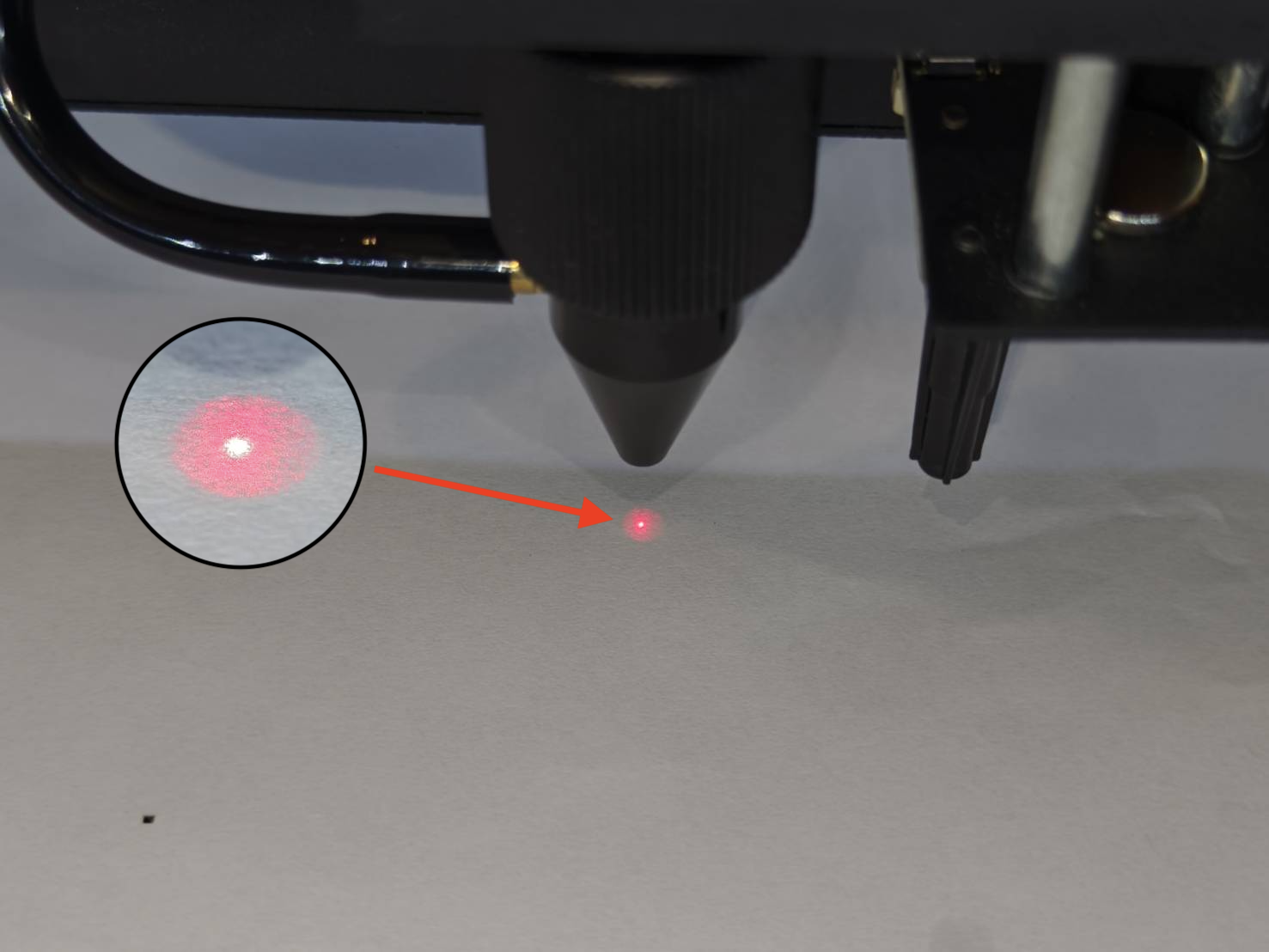

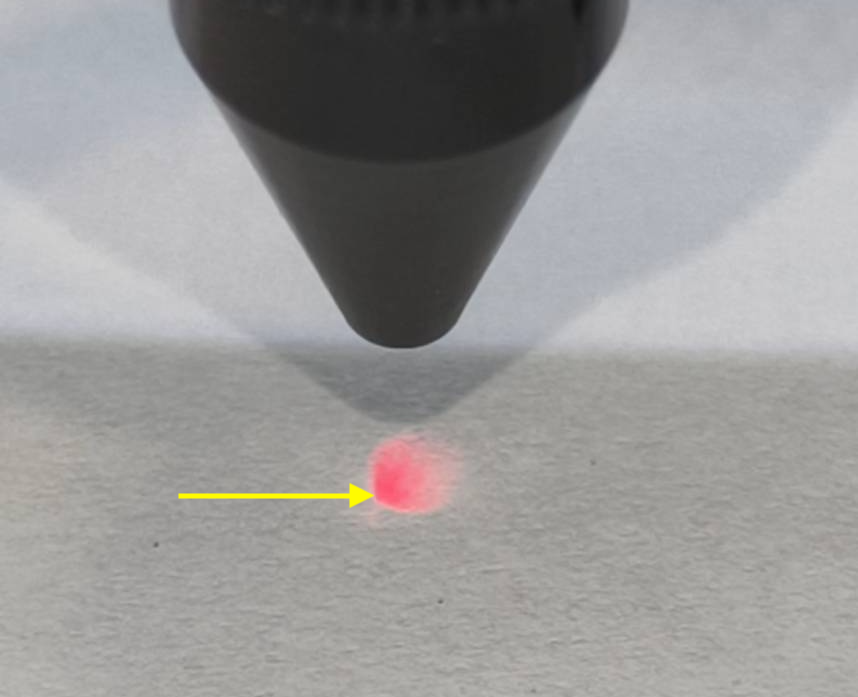

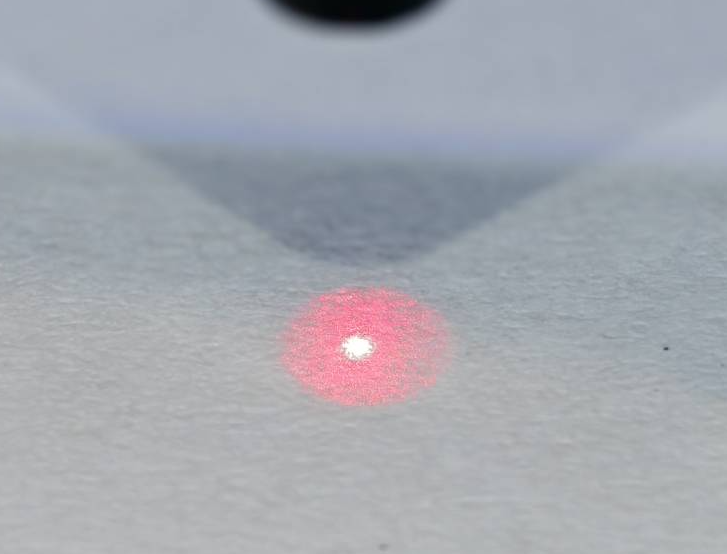

• Kontrollera om en fokuserad röd laserpunkt eller rött ljus syns som på bilden nedan.



  Bra resultat - Centrerad	Dåligt resultat - Ingen punkt	Dåligt resultat - Inte centrerad

• Bra resultat >> Steg 13

• Dåligt resultat >> Steg 12.1

• Detta steg kommer att lära dig hur man justerar den vertikala banan från den tredje spegeln till arbetsbädden genom att justera skruvarna på den tredje spegeln.
  Det finns tre skruvar på den tredje spegeln. Genom att rotera dem medurs eller moturs ändras den vertikala strålbanan, vilket innebär att positionen för den lilla punkten på tejpen kommer att förändras.



• Lär dig hur man lossar muttern på rätt sätt.
  Använd tången för att hålla skruven, lossa sedan muttern med den dubbelhövdade skiftnyckeln genom att vrida den moturs.

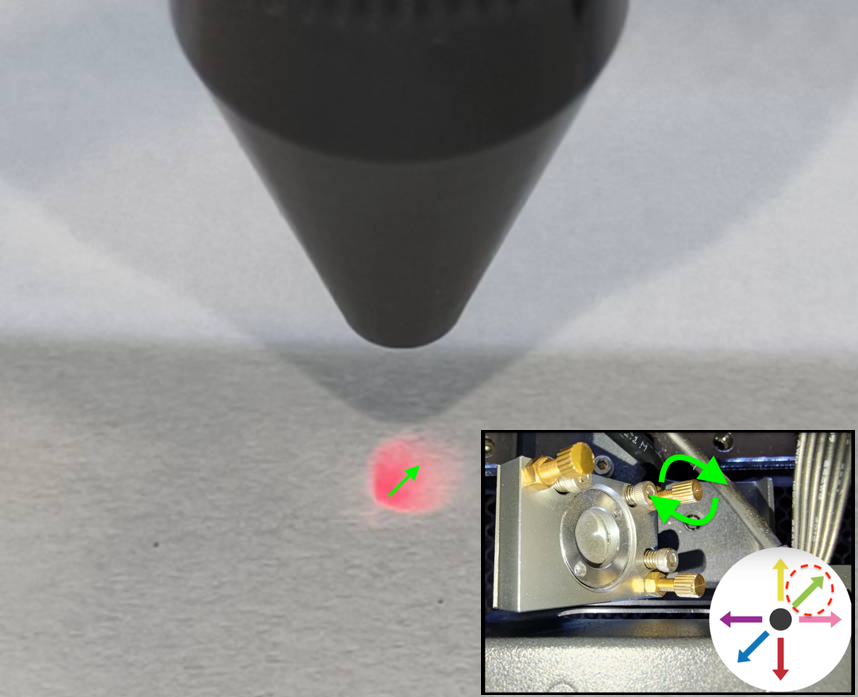

• Hur bestämmer vi laserpunktens position?
  Om den fokuserade punkten saknas kan du se det röda ljuset där det starkare området indikerar punktens position.


  Exempel

  Ljuset är starkare, som visas på bilden, vilket indikerar att punkten bör vara i det nedre vänstra hörnet.

  För att flytta punkten till mitten måste den gå uppåt och åt höger. Därför föreslås att vrida den övre högra skruven medurs.

  Demonstration

• Vänligen dra åt muttern efter att ha justerat skruven genom att vrida den medurs.


• Justeringen är klar utan problem >> Steg 13

• Oavsett hur jag justerar visas inte punkten eller kan inte centreras >>
  • Använd länken för att utföra en avancerad justering.
    >> Avancerad justering av optisk väg
  • Efter justeringen, gå tillbaka till Steg 12.1 i denna artikel för att försöka justera den röda punkten.

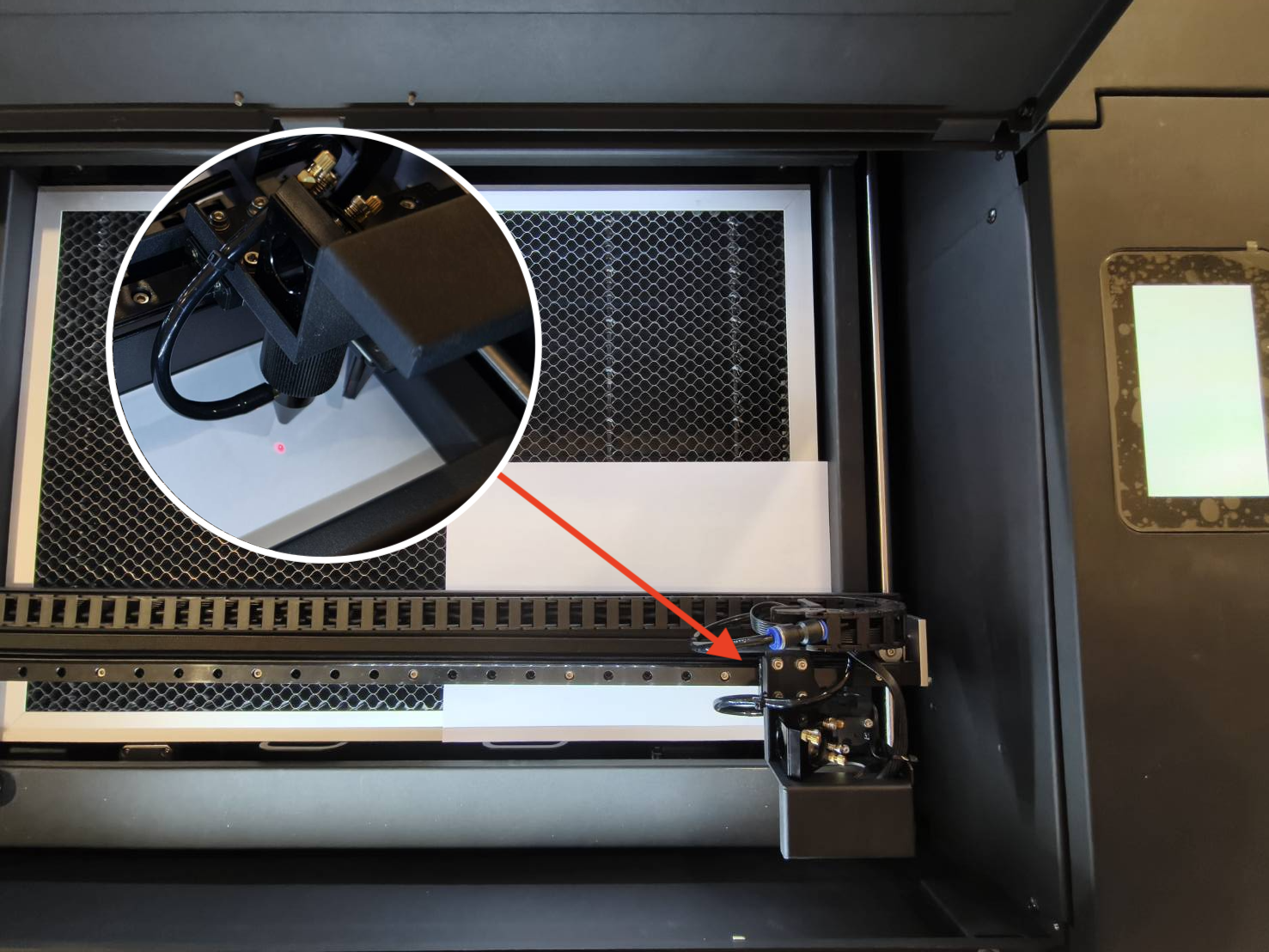

• Flytta laserhuvudet till det nedre högra hörnet av arbetsytan och placera ett papper under munstycksspetsen.
  Höj eller sänk arbetsytan för att få ett avstånd på cirka 5 mm till 10 mm mellan papperet och munstycksspetsen.



• Kontrollera om en fokuserad röd laserpunkt eller rött ljus syns som på bilden nedan.



  Bra resultat - Centrerad	Dåligt resultat - Ingen punkt	Dåligt resultat - Inte centrerad

• Bra resultat >> Steg 14

• Dåligt resultat >> Steg 13.1

• Detta steg kommer att lära dig hur man justerar den vertikala banan från den tredje spegeln till arbetsbädden genom att justera skruvarna på den tredje spegeln.
  Det finns tre skruvar på den tredje spegeln. Genom att rotera dem medurs eller moturs ändras den vertikala strålbanan, vilket innebär att positionen för den lilla punkten på tejpen kommer att förändras.



• Lär dig hur man lossar muttern på rätt sätt.
  Använd tången för att hålla skruven, lossa sedan muttern med den dubbelhövdade skiftnyckeln genom att vrida den moturs.


• Hur bestämmer man laserpunktens position?
  Om den fokuserade punkten saknas kan du se det röda ljuset. Det starkaste området indikerar punktens position.


  Exempel

  Ljuset är starkare som visas på bilden och det indikerar att punkten bör vara i den nedre vänstra positionen.

  För att flytta punkten till mitten måste den gå uppåt och åt höger. Därför föreslås att vrida den övre högra skruven medurs.

  Demonstration

• Vänligen dra åt muttern efter att ha justerat skruven genom att vrida den medurs.



• Justeringen är klar utan problem >> Steg 14

• Oavsett hur jag justerar visas inte punkten eller kan inte centreras >>
  • Tillbaka till Steg 12.1 och säkerställ att punkten är centrerad i mitten av arbetsytan.
  • Efter justering, gå direkt till Steg 14.

Stegöversikt - Centrum

• Placera en enkellagers tejp på munstycksspetsen, flytta laserhuvudet till mitten av bädden, stäng luckan och utför sedan en puls.



• Demonstration

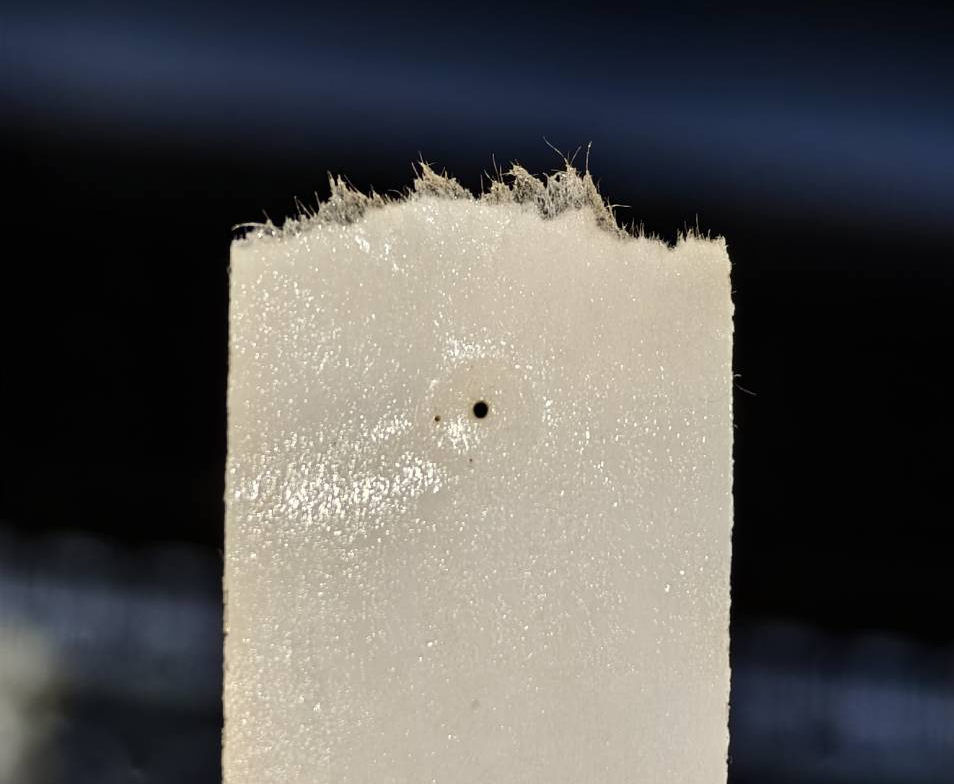

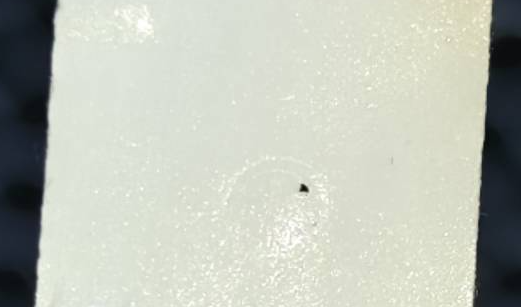

• Ta bort tejpen och kontrollera om punkten är rund.

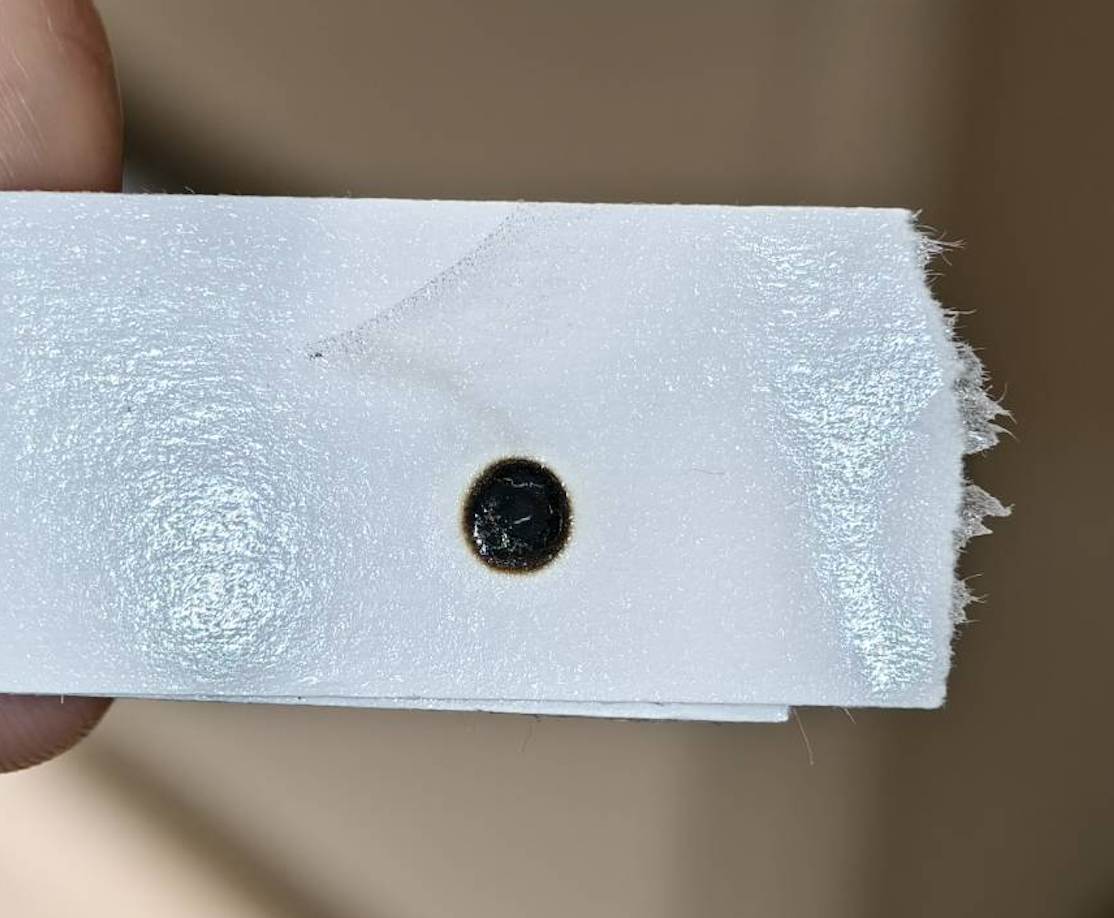

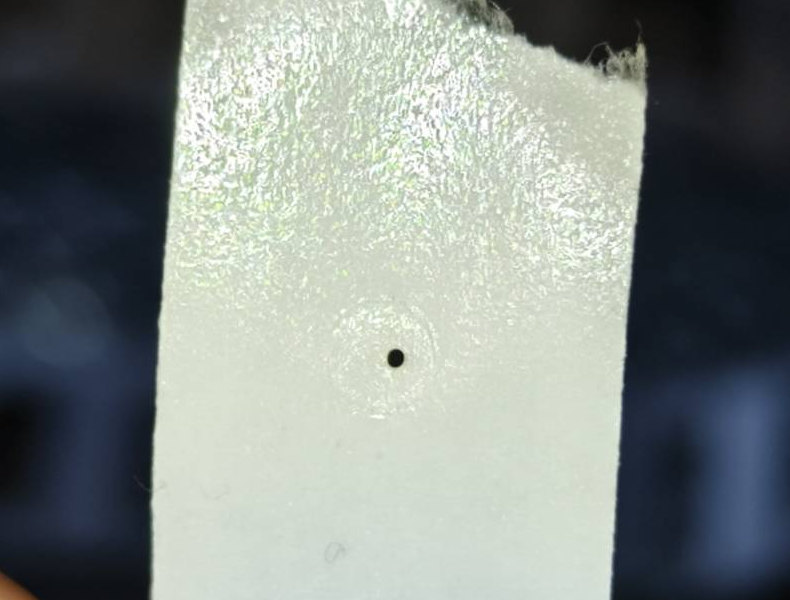

  • Bra exempel - Centrerad och rund:


  • Acceptabelt exempel - Rund men något förskjuten från mitten:

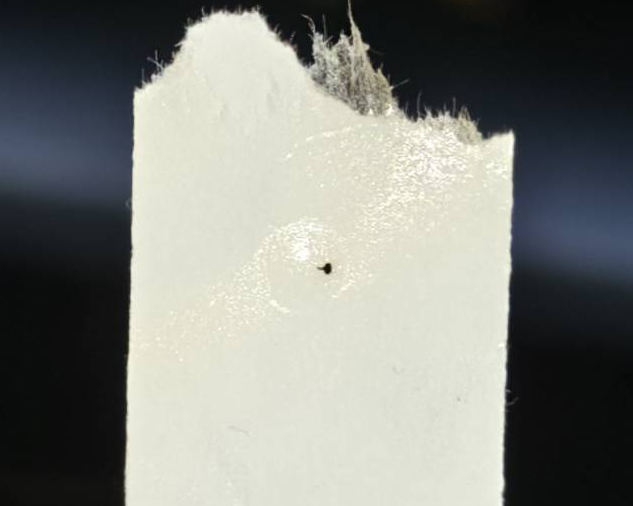

  • Dåliga exempel - Inte rund:




• Bra eller godtagbart resultat >> Steg 15

• Dåligt resultat >> Steg 14.1

• Ingen bränd punkt alls >> Avancerad justering av optisk väg
  • Efter den avancerade justeringen, gå tillbaka till Steg 14 för att kontrollera punkten igen.

• Bestäm positionen för den vertikala punkten och sikta på skruven och dess rotationsriktning. Först måste du känna till hela området som punkten kan röra sig inom.
  Det är faktiskt samma område som munstycksspetsen. Det pressade märket på tejpen utgör området.


• Hitta sedan numret som liknar din vertikala punkts position.
• Schematisk bild:
• Lär dig hur du lossar muttern korrekt:
  Använd tången för att hålla skruven, lossa sedan muttern med den dubbelhövdade skiftnyckeln genom att vrida den moturs.



• När du är klar med skruvjusteringen måste du sätta på en ny tejpbit och göra en ny puls för att kontrollera punktens position.



• Demonstration av arbetsflöde:


• Om du har svårigheter att använda denna metod kan du använda den röda punkten för att se den ungefärliga placeringen av den faktiska CO2-strålen och sedan göra en puls.



• Vänligen dra åt muttern efter att ha justerat skruven genom att vrida den medurs.

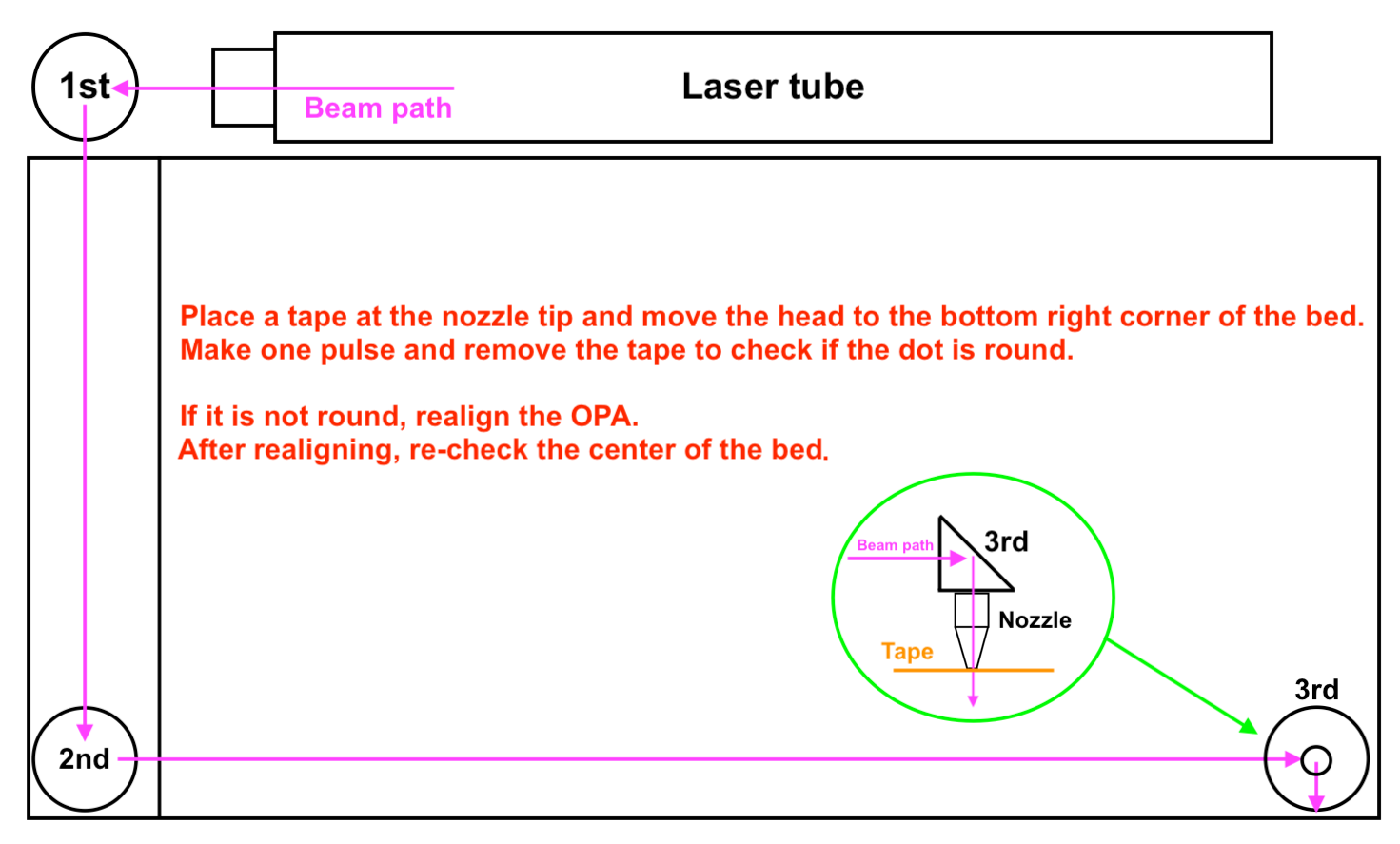

Stegöversikt - Nedre höger

• Placera en enkellagers tejp på munstyckets spets, flytta laserhuvudet till det nedre högra hörnet av arbetsytan, stäng luckan och sedan en puls.



• Demonstration



• Ta bort tejpen och kontrollera om punkten är rund.
  • Bra exempel - Centrerad och rund:


  • Acceptabelt exempel - Rund men något förskjuten från mitten:

  • Dåliga exempel - Inte rund:




• Bra eller godtagbart resultat >> Arbetet är färdigt!(Om ditt huvud justerades i Steg 10.1, glöm inte att utföra kamera kalibrering.)

• Dåligt resultat >> Steg 15.1

• Ingen bränd punkt alls >> Avancerad justering av optisk väg
  • Efter den avancerade justeringen, gå tillbaka till Steg 14 för att kontrollera punkten igen.

• Bestäm positionen för den vertikala punkten och sikta på skruven och dess rotationsriktning. Först måste du känna till hela området som punkten kan röra sig inom.
  Det är faktiskt samma område som munstycksspetsen. Det pressade märket på tejpen utgör området.


• Hitta sedan numret som liknar din vertikala punkts position.
• Schematisk bild:
• Lär dig hur du lossar muttern korrekt:
  Använd tången för att hålla skruven, lossa sedan muttern med den dubbelhövdade skiftnyckeln genom att vrida den moturs.



• När du är klar med skruvjusteringen måste du sätta på en ny tejpbit och göra en ny puls för att kontrollera punktens position.



• Demonstration av arbetsflöde:



• Om du har svårigheter att använda denna metod kan du använda den röda punkten för att se den ungefärliga placeringen av den faktiska CO2-strålen och sedan göra en puls.



• Vänligen dra åt muttern efter att ha justerat skruven genom att vrida den medurs.


• Justeringen är genomförd utan problem >> Steg 14 (Kontrollera mittpunkten igen)

• Mittpunkten och det nedre högra hörnet kan inte centreras samtidigt >>
  Samla in tejp med brännmärken (steg 16)

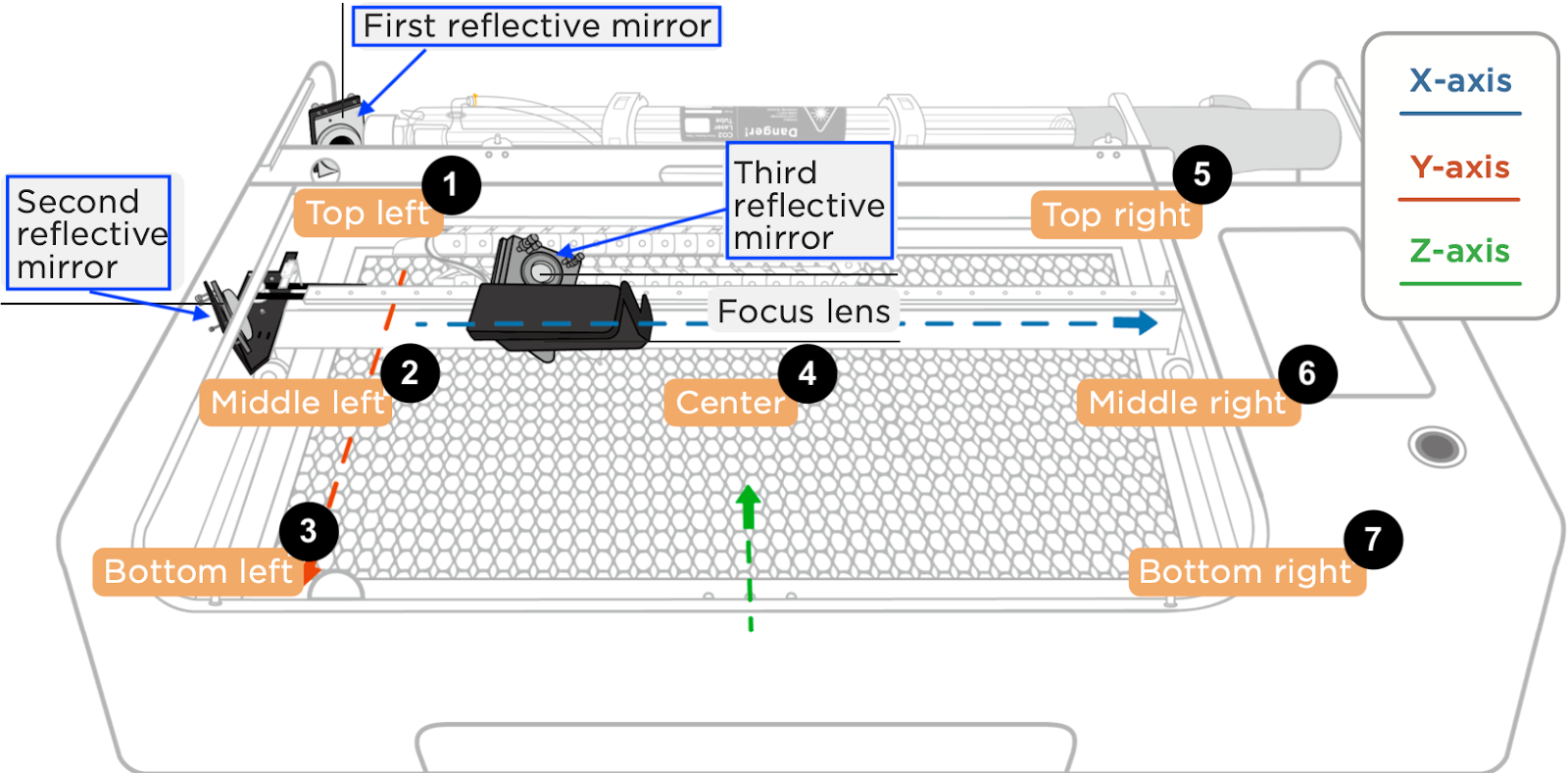

• Samla märket från den första spegeln.
  Placera en dubbelhäftande tejp på den röda ljussändaren i 90 graders vinkel mot strålen och gör 5 pulser.



• Klistra fast resultatet på ett papper och anteckna positionen.


• Samla märkena från första till andra spegeln.
  Placera en dubbelhäftande tejp på den andra spegeln i 90 graders vinkel mot strålen och gör 3 pulser för det övre vänstra hörnet och ytterligare 3 pulser för det nedre vänstra hörnet.



• Klistra fast resultatet på ett papper och anteckna positionen.


• Samla märkena från andra till tredje spegelns ingång.
  Placera en dubbelhäftande tejp på den tredje spegeln i 90 graders vinkel mot strålen och gör 3 pulser för mitten på vänster sida och ytterligare 3 pulser för mitten på höger sida.



• Klistra fast resultatet på ett papper och anteckna positionen.


• Samla märket från munstyckets mittspets.
  Placera en enkel tejp på munstyckets spets, flytta laserhuvudet till bäddens mitt och gör en puls.



• Klistra fast resultatet på ett papper och anteckna positionen.


• Samla märket från munstyckets nedre högra spets.
  Placera en enkel tejp på munstyckets spets, flytta laserhuvudet till bäddens nedre högra hörn och gör en puls.



• Klistra fast resultatet på ett papper och anteckna positionen.


• Samla in markeringar från andra till tredje spegelns ingång, från övre vänster till övre höger.
  Placera en dubbelhäftande tejp på den tredje spegeln i 90 graders vinkel mot strålen och gör 3 pulser för övre vänstra sidan och ytterligare 3 pulser för övre högra sidan.



• Klistra fast resultatet på ett papper och anteckna positionen.


• Samla in markeringar från andra till tredje spegelns ingång, från nedre vänster till nedre höger.
  Placera en dubbelhäftande tejp på den tredje spegeln i 90 graders vinkel mot strålen och gör 3 pulser för nedre vänstra sidan och ytterligare 3 pulser för nedre högra sidan.



• Klistra fast resultatet på ett papper och anteckna positionen.


• Ta slutligen en närbild av punkterna på munstyckets spets.
