4-14 Beambox II - Justering av röd laserpekare

Beskrivning

Denna artikel guidar dig genom hur du justerar den röda ljusstrålen för att anpassa den till laserstrålen.

När ska man justera det röda ljuset?

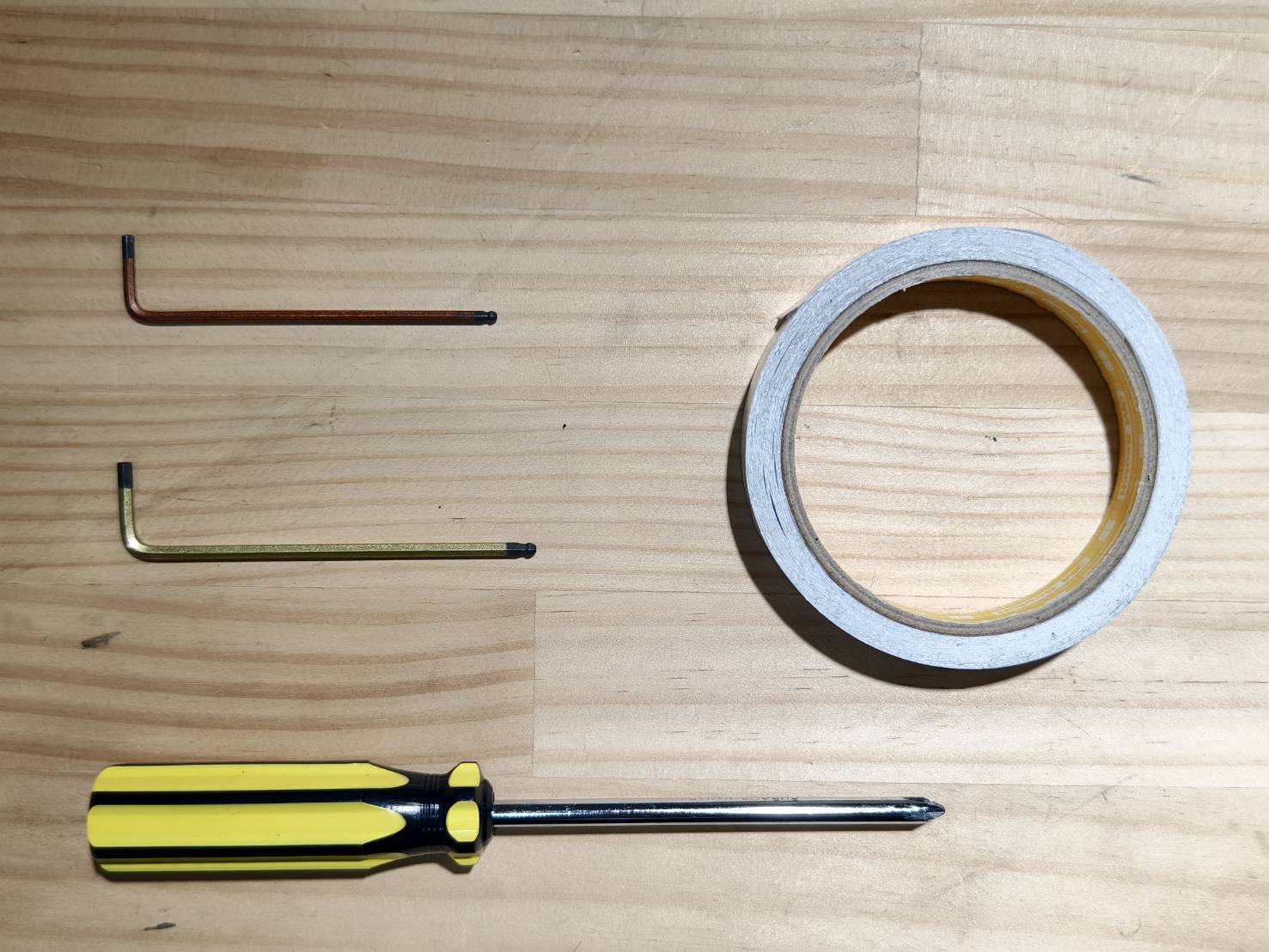

Verktyg

Förbered följande verktyg.

Steg 1

Lär dig hur man gör en puls på ett säkert sätt.

A. Slå på maskinen. B. Stäng locket. C. Gå in i underhållsläget och vänta tills hempositioneringen är klar.      (Se till att luckan, bakstycket och bottenikonerna är stängda, annars kan du inte göra en puls.) D. Hitta pulsknappen. E. Ett tryck = en puls, två tryck = två pulser, osv. ⚠︎ Utför alltid pulser när dörrluckan och bakstycket är stängda.

Steg 2

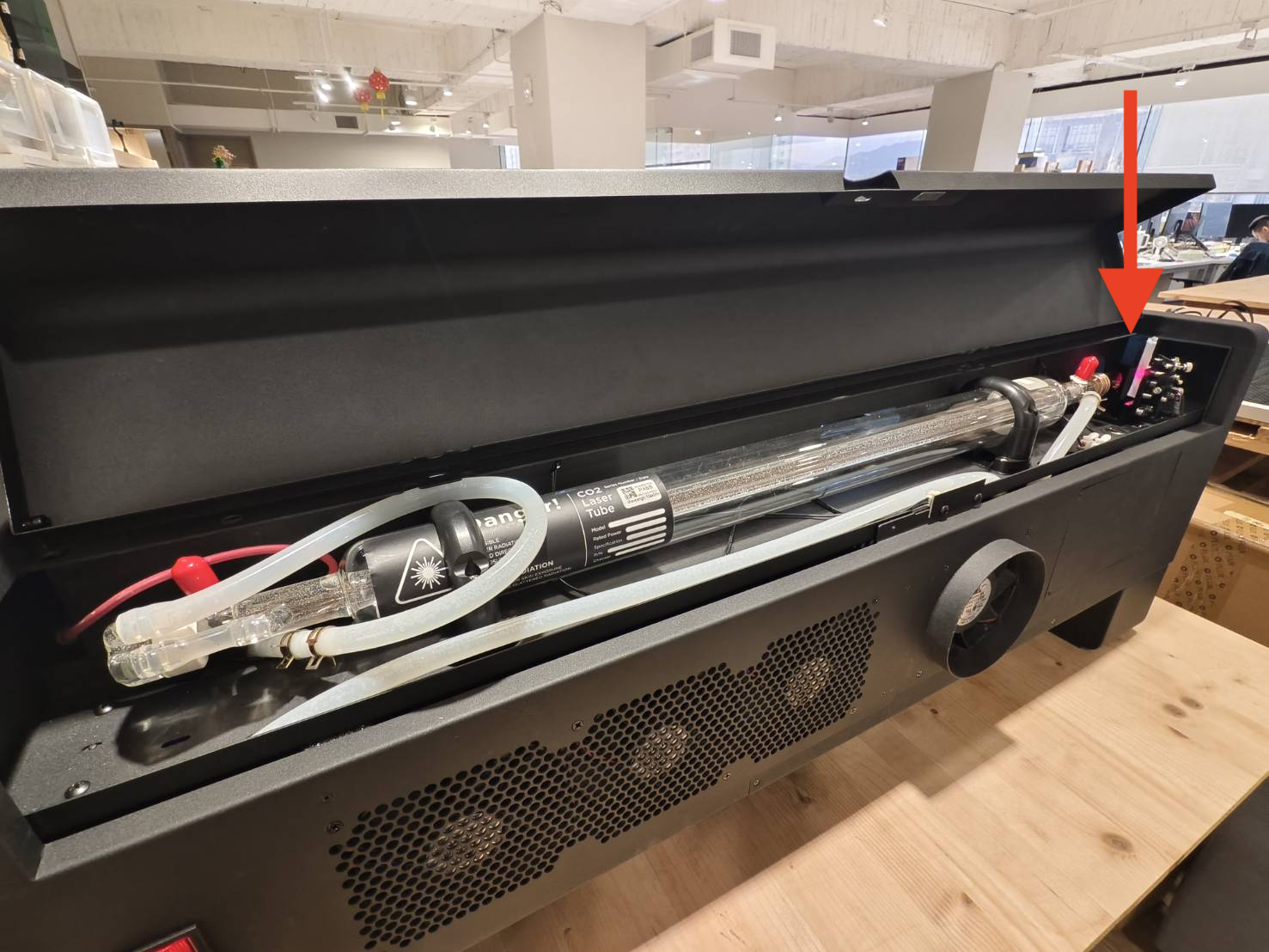

Använd en skruvmejsel för att lossa skruvarna på maskinens baksida, därefter kan bakstycket öppnas.

Steg 3

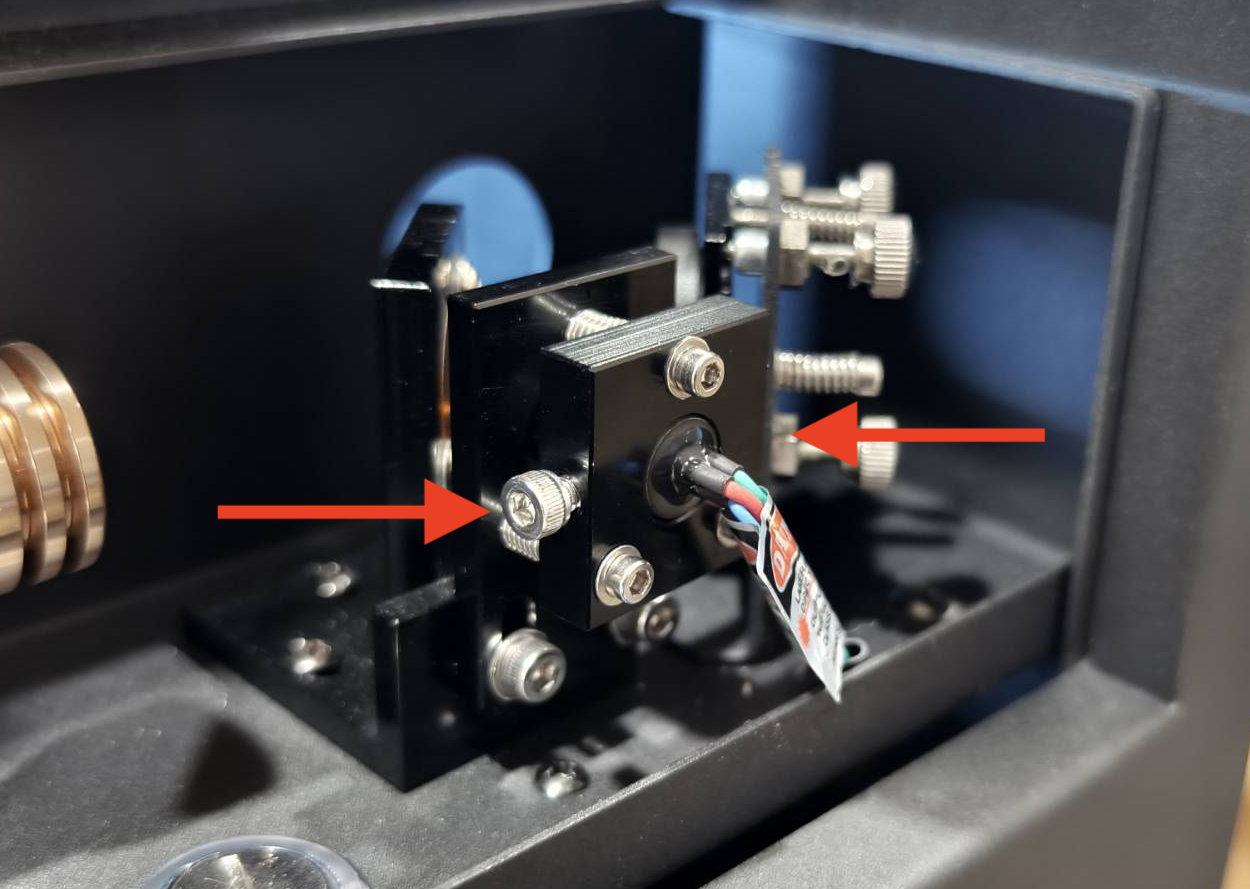

Kontrollera att de två skruvarna på sidorna av den röda ljuskällan är ordentligt åtdragna.
(3mm insexnyckel)

Steg 4

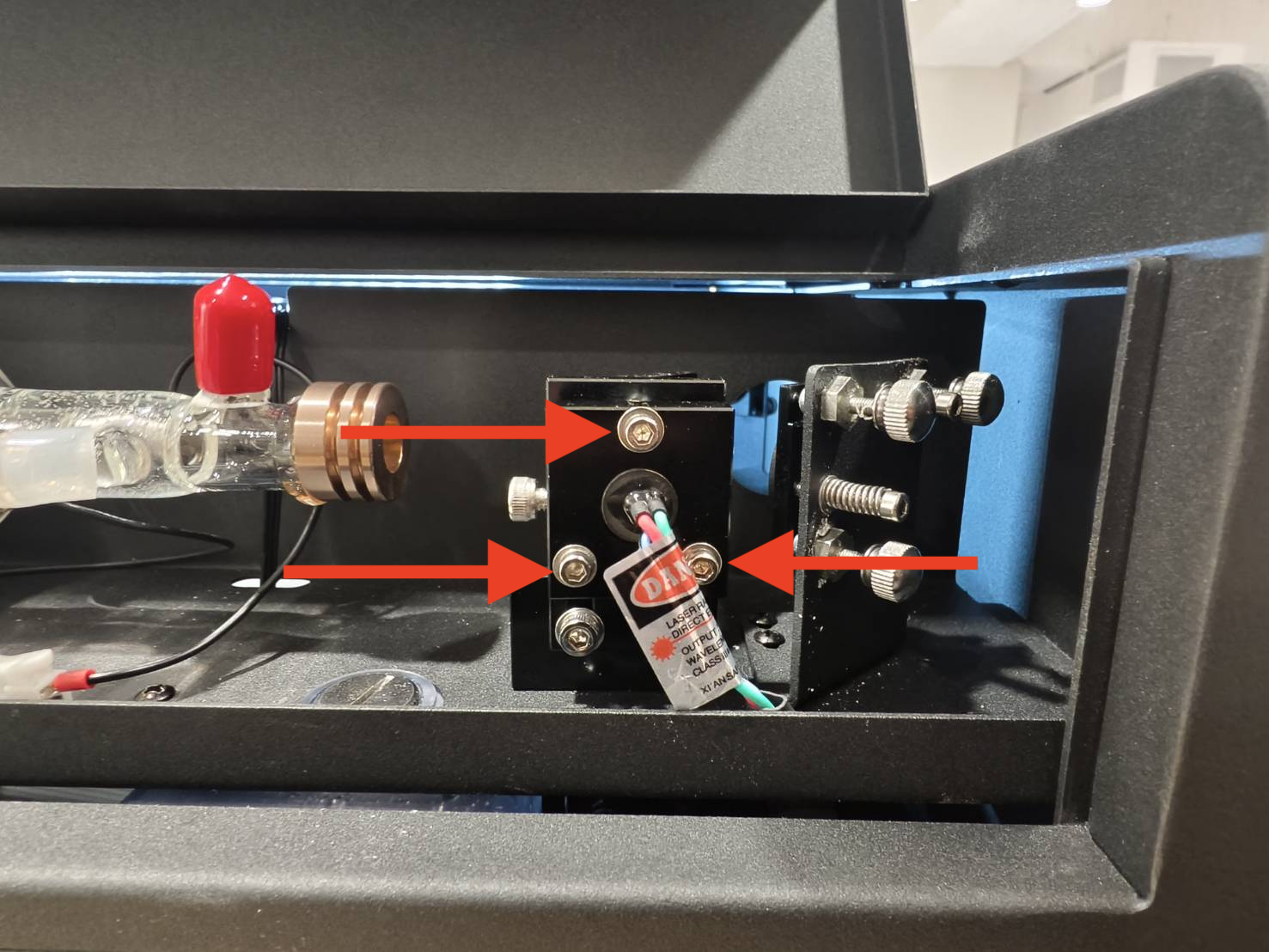

Dra åt de tre justerskruvarna på den röda laserhållaren.

Steg 5

Placera en bit 'tvåskikts' tejp på den första spegeln och stäng bakstycket för att göra 3 pulser.
(Ta inte bort tejpen. Låt den sitta kvar på spegeln.)

Steg 6

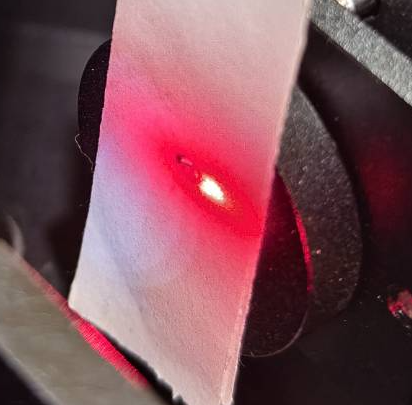

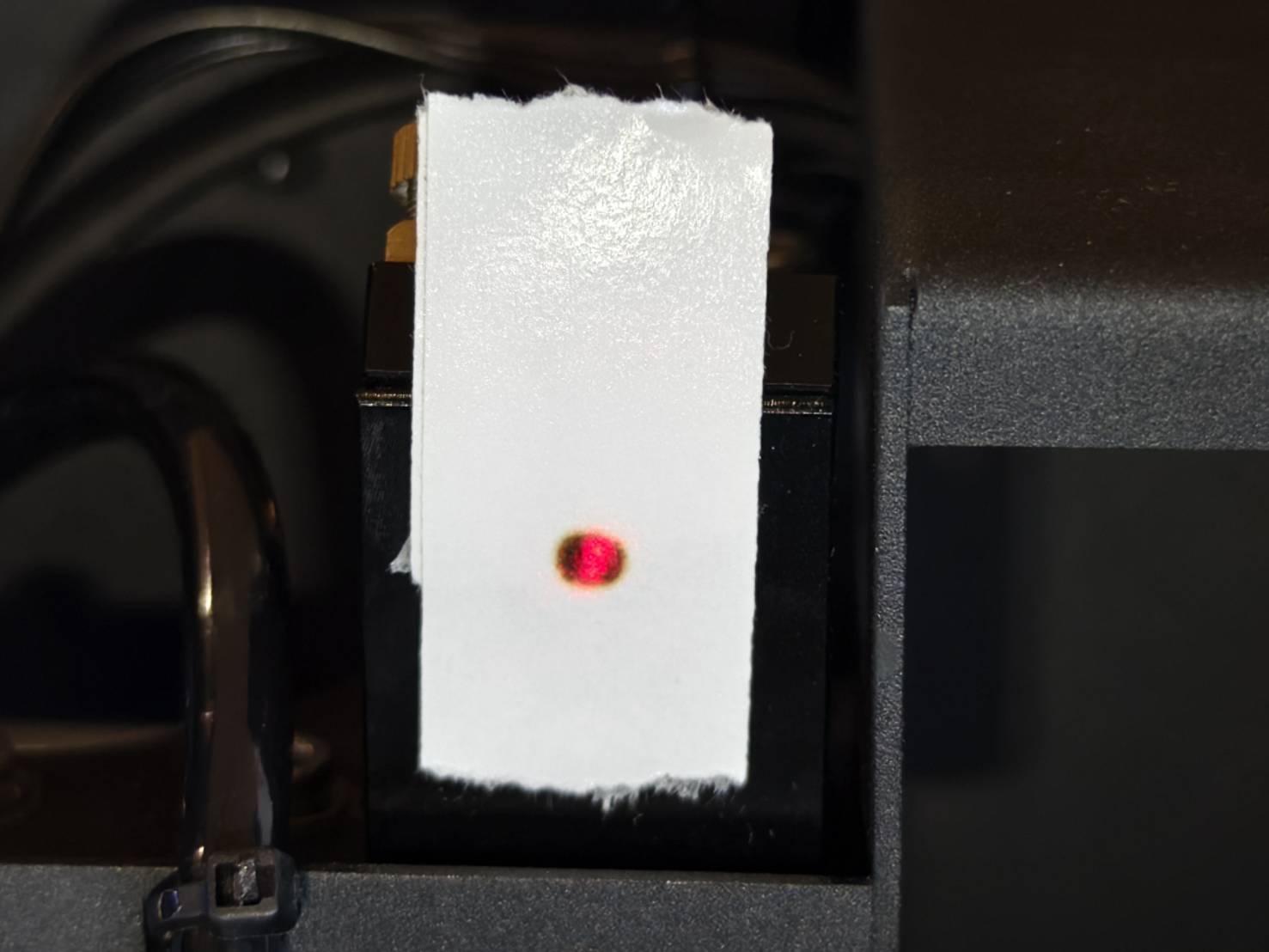

Öppna bakstycket och kontrollera om den brända punkten överlappar den röda laserstrålen.

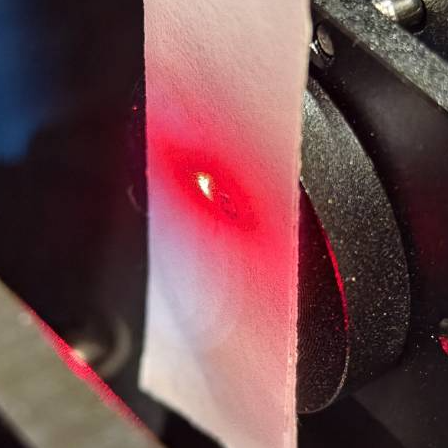

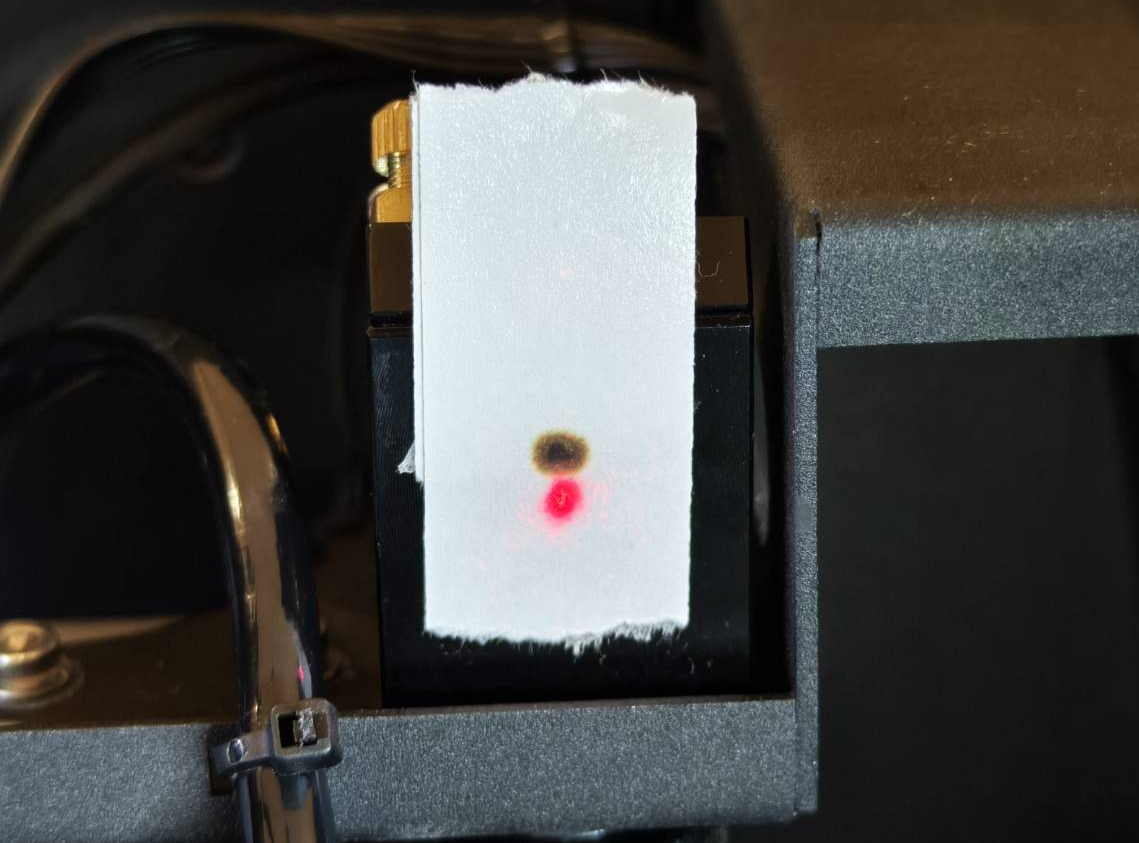

Bra exempel - Överlappande	Dåligt exempel - Ej överlappande

Fastställ ditt resultat och nästa åtgärd:

Steg 7

Nu ska vi justera det röda ljuset horisontellt.

• Lossa de tre skruvarna på undersidan av den röda ljushållaren.
• Flytta hållaren så att den brända punkten och det röda ljuset överlappar horisontellt.
• Dra åt skruvarna.

Steg 8

Nu ska vi justera det röda ljuset vertikalt.

• Lossa de två skruvarna på sidan av den röda ljushållaren.
• Flytta hållaren så att den brända punkten och det röda ljuset överlappar vertikalt.
• Dra åt skruvarna.

Steg 9

Placera en ny tvålagerstejp på den första spegeln och gör tre pulser för att kontrollera banan igen.

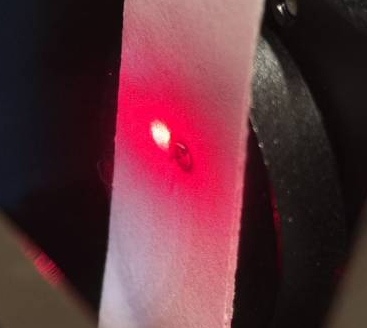

Bra exempel - Överlappande	Dåligt exempel - Ej överlappande

Fastställ ditt resultat och nästa åtgärd:

Steg 10

Lossa de tre skruvarna för att göra dem justerbara.

Steg 11

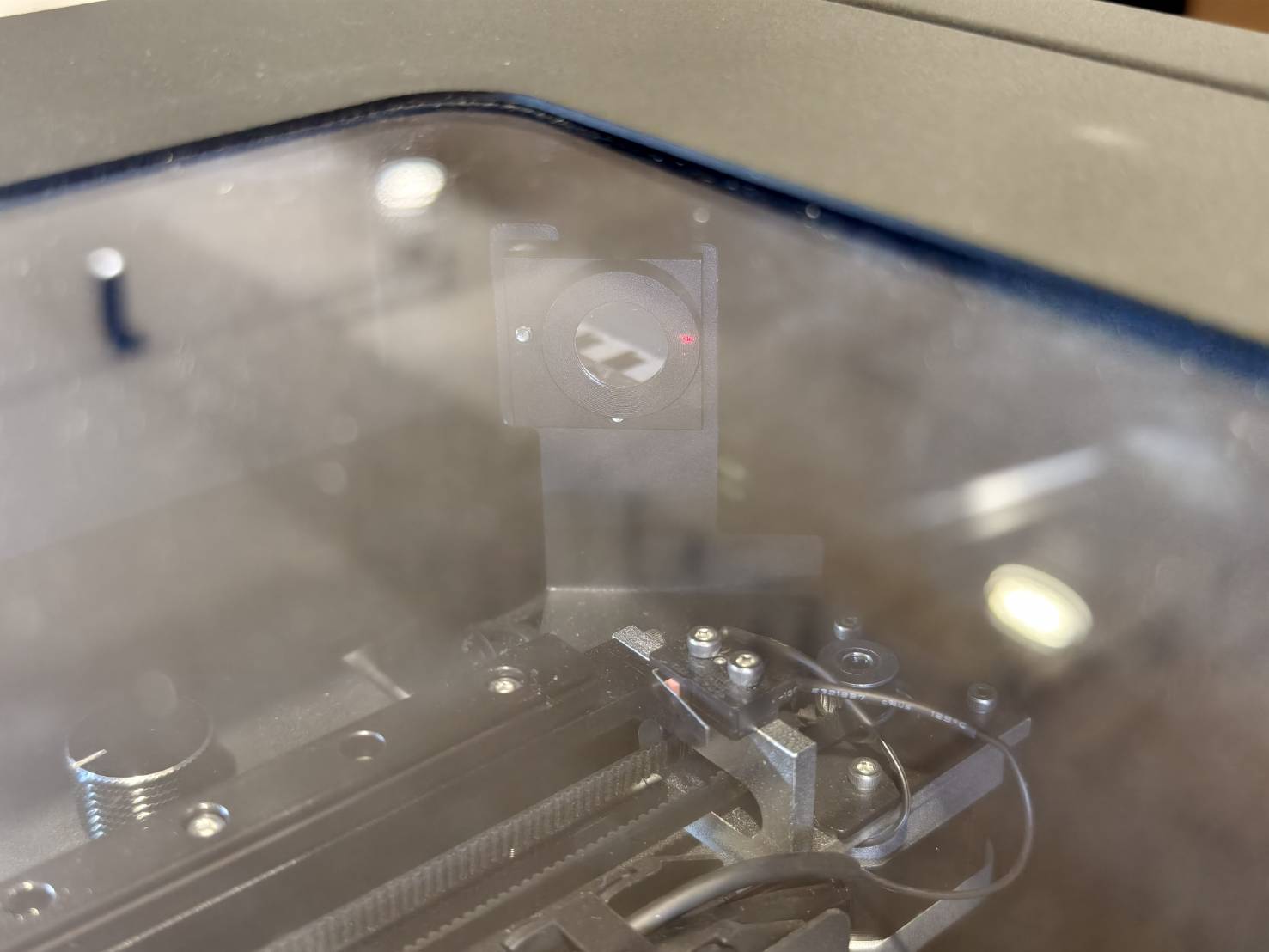

Detta steg kontrollerar om banorna för den röda lasern och den faktiska CO2-lasern överensstämmer och är i linje med varandra.
Om de inte är i linje, justera den röda ljusemittern med en 2,5 mm insexnyckel.

Öppna luckan. Placera en dubbelhäftande tejp i två lager vid ingången till den tredje spegeln. Gå in i kontrollläget och lossa motorn. Flytta laserhuvudet till det nedre högra hörnet. Se till att den röda lasern är påslagen. Stäng luckan. Gör 3 pulser. Kontrollera om den röda laserpunkten och det brända märket överlappar varandra. Justera den röda lasern vid behov.

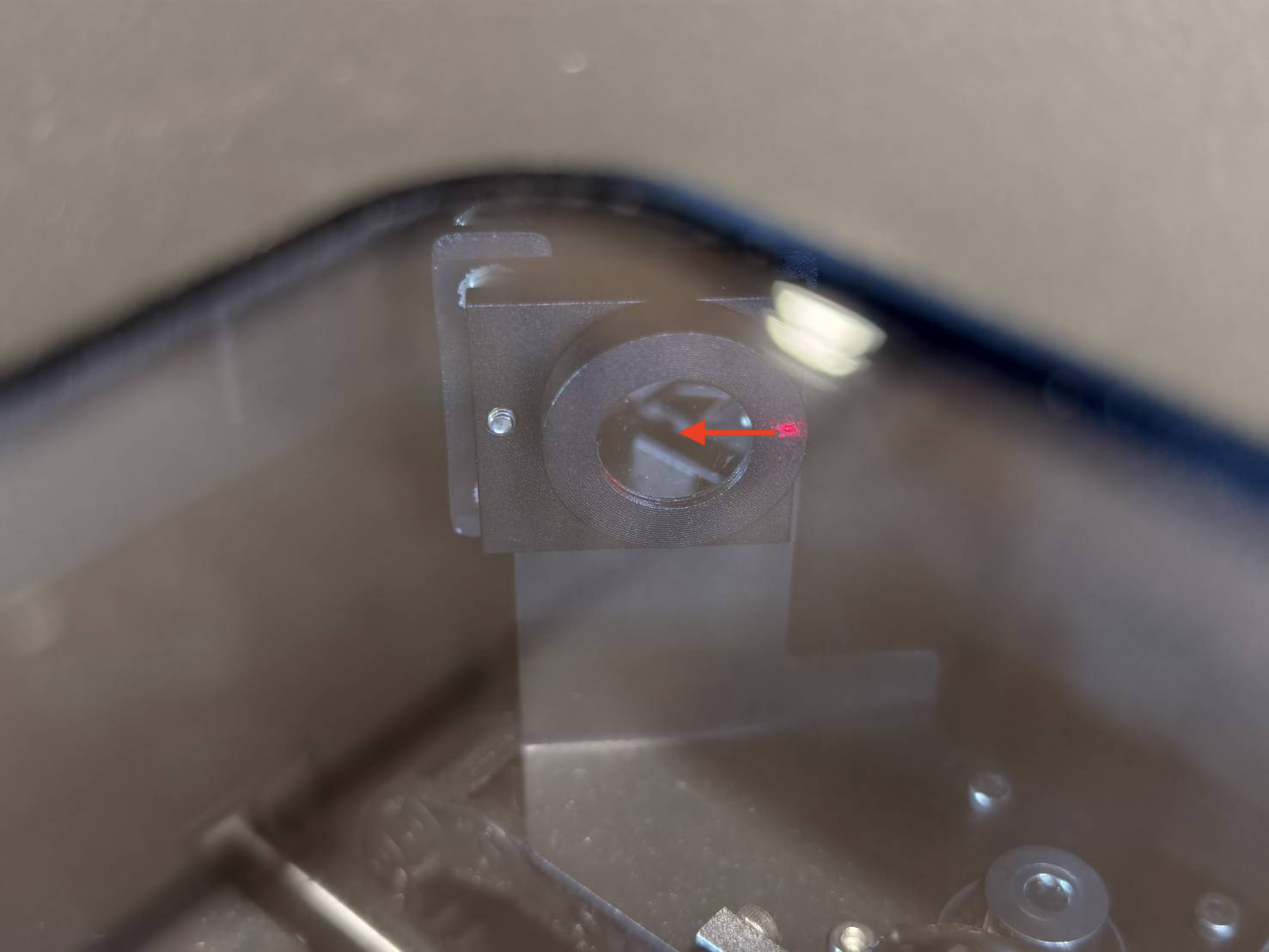

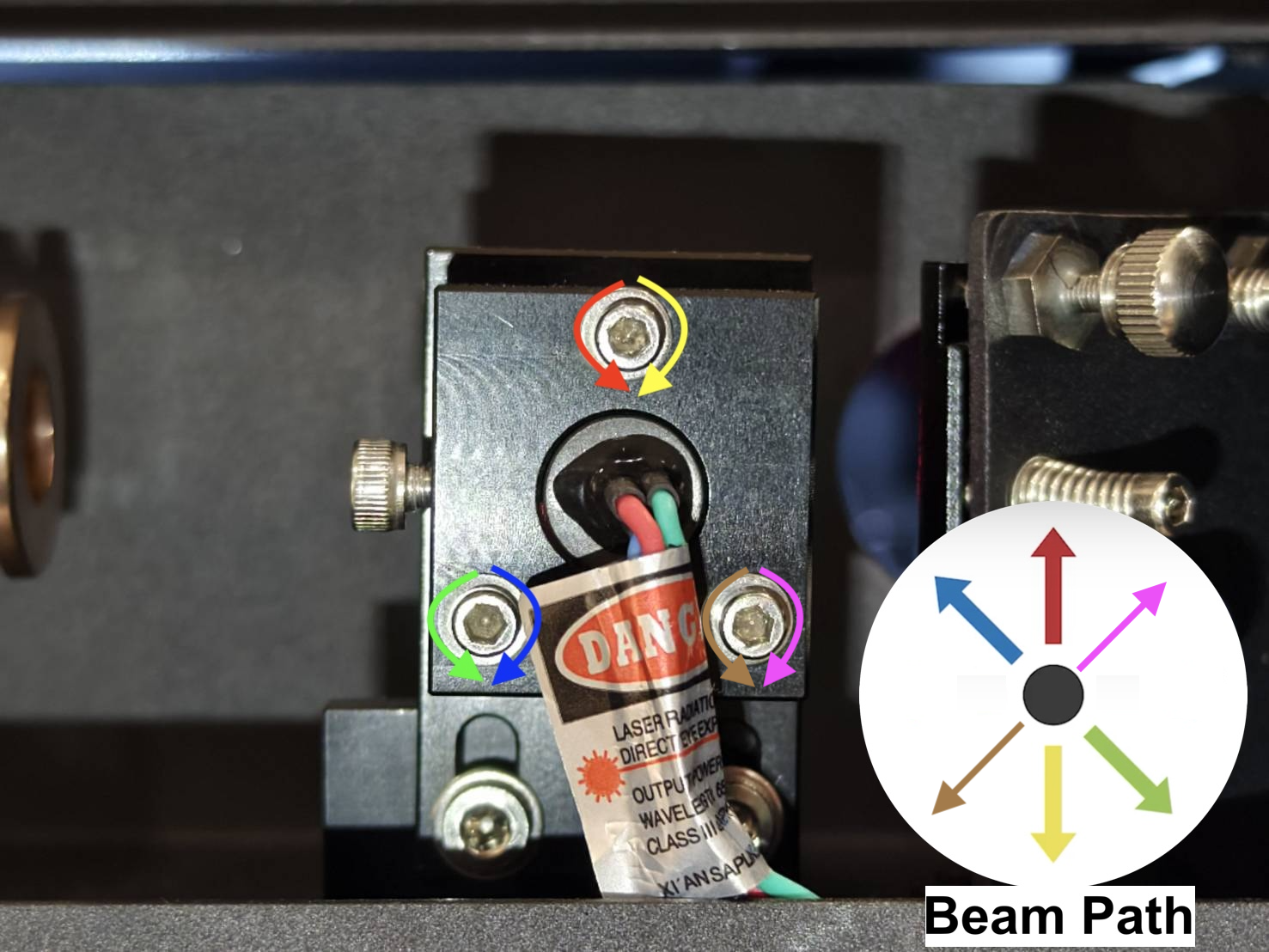

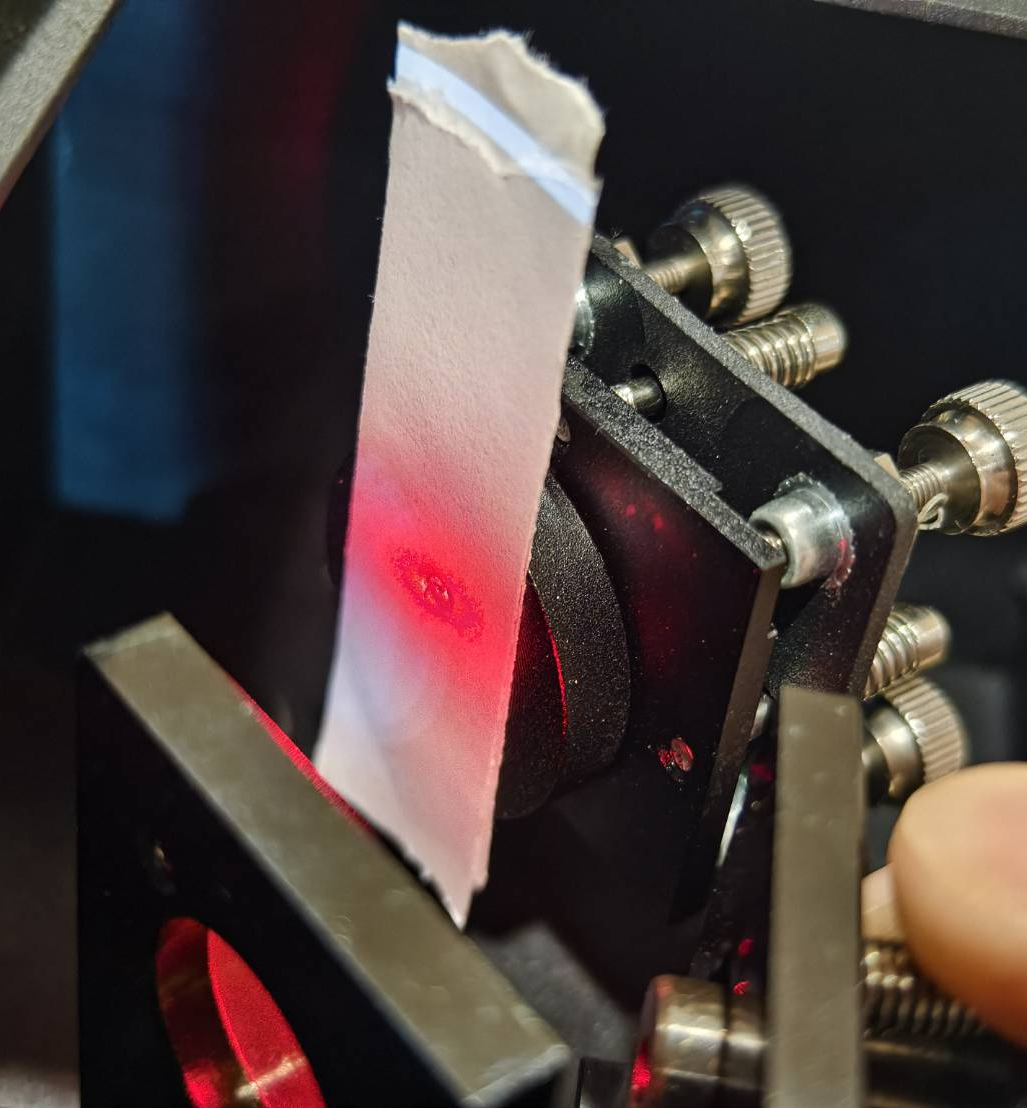

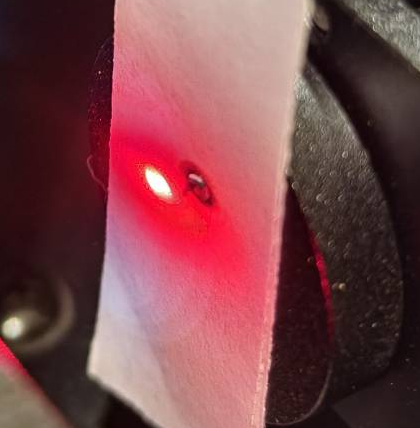

Bra exempel - Överlappande Dåligt exempel - Ej överlappande   Skruvar och strålgång för den röda ljusemittern   Demonstration     Obs: Om din röda punkt inte är på tejpen indikerar det att din röda lasers bana avviker för mycket. Du kan eventuellt hitta den på den andra spegeln och flytta den röda punkten till spegelns reflekterande yta.

Steg 12

Vänligen kontrollera laseroptikens väg med hjälp av länken nedan.
4-9 Inspektion av optisk väg

Fastställ ditt resultat och nästa åtgärd:
