Rekommenderat intervall

Var tredje månad

Obs:För att undvika att glaslaserröret går sönder på grund av värmen som genereras under laserexcitation och att vattenpumpen täpps igen, är det nödvändigt att upprätthålla kyleffekten med tillräckligt destillerat vatten.

Förberedelser

Du behöver:
* 400 ml destillerat eller rent vatten
1｜Spetstång
2｜Pappershandduk eller trasa
3｜Vattenbehållare

Medföljer i tillbehörslådan:
4｜Torx-skruvmejsel
5｜3 mm insexnyckel
6｜Dubbelhuvad skiftnyckel
7｜Tratt

Detta kapitel ger instruktioner om två delar av kylvattenbytet. Vänligen se det steg du hänvisar till.

Om du använder maskinen för första gången eller om vattnet inte är särskilt smutsigt kan du hoppa över steg 1 till 7 och gå direkt till steg 8, påfyllning av vatten.

Påfyllning av vatten
Byte av vatten

ⓘ Det finns två metoder för att tömma vatten från laserröret.
Om du väljer att inte flytta laserröret kan du hoppa över steg 1 till 3.

a. Lyft laserröret för att låta vattnet rinna ut.
Kom ihåg att den optiska banan måste justeras om efter att laserröret har flyttats.
Justering av optisk bana

b. Blås i slangen för att hjälpa till att tömma ut vattnet.

Steg 1 - Koppla ur strömmen

(Hoppa över detta steg om du väljer att inte flytta röret.)

Stäng av maskinen och dra ur strömkabeln innan du byter eller fyller på vatten.

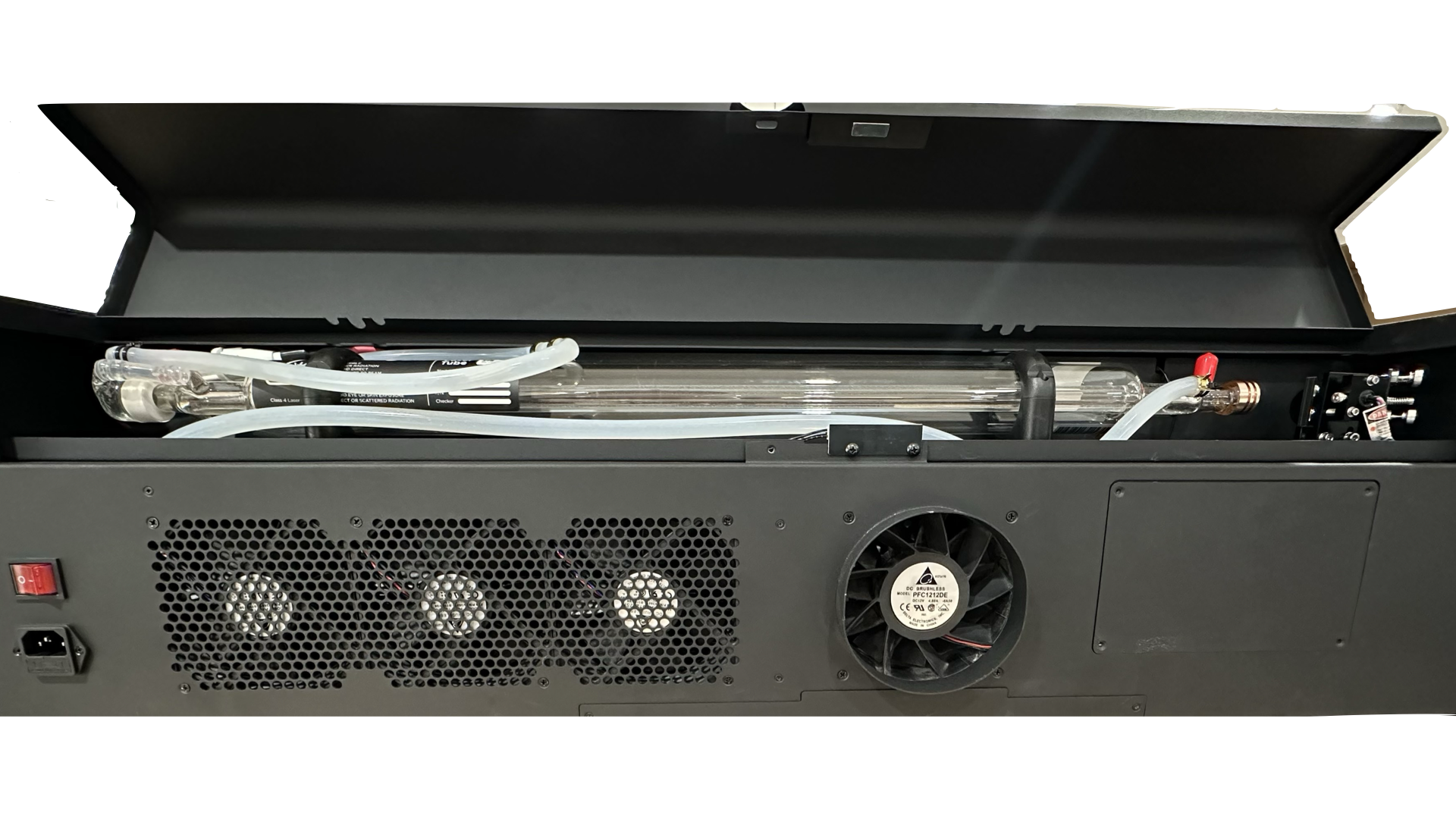

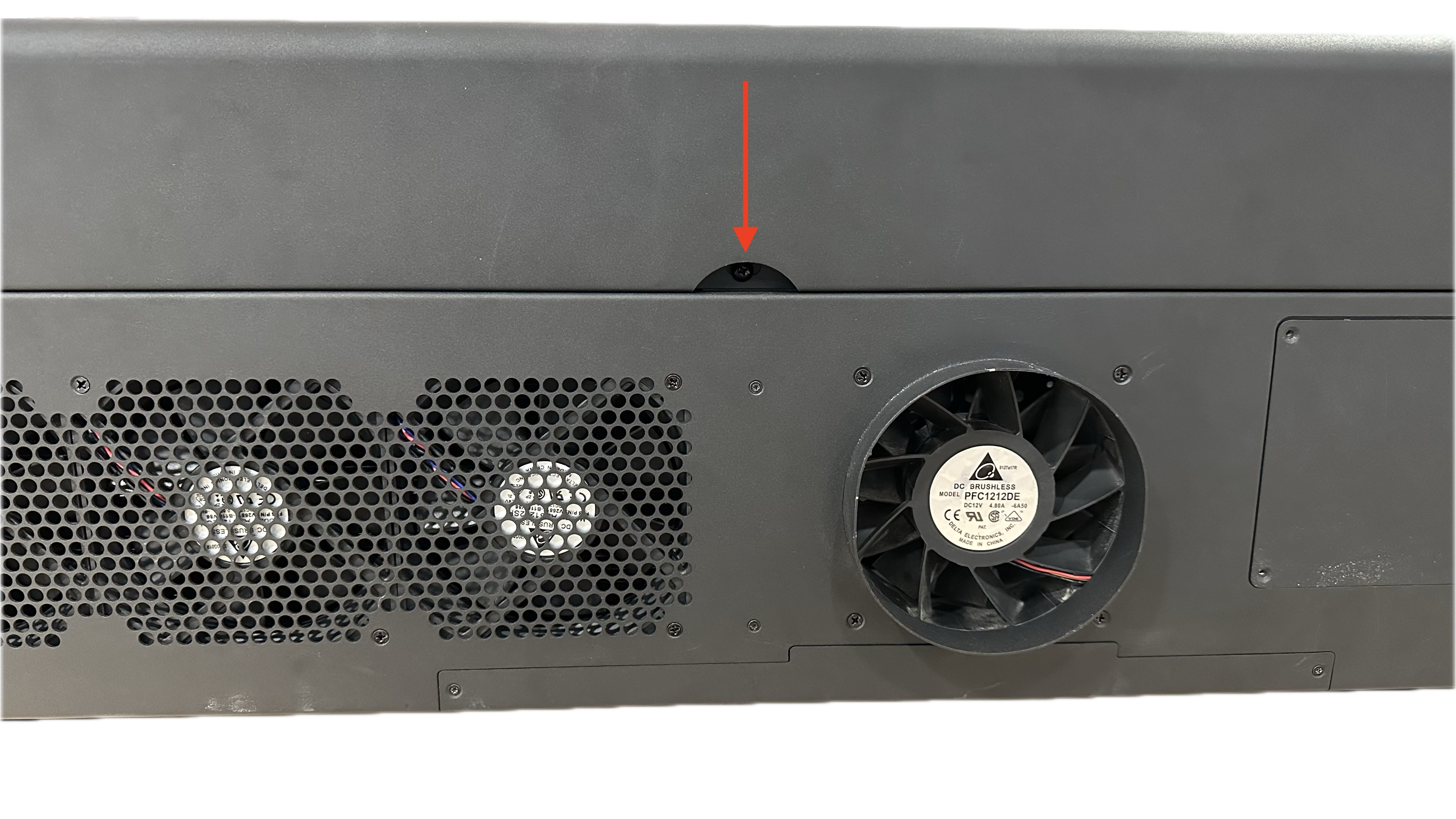

Använd en skruvmejsel för att ta bort skruven på det bakre höljet och lyft sedan av höljet.

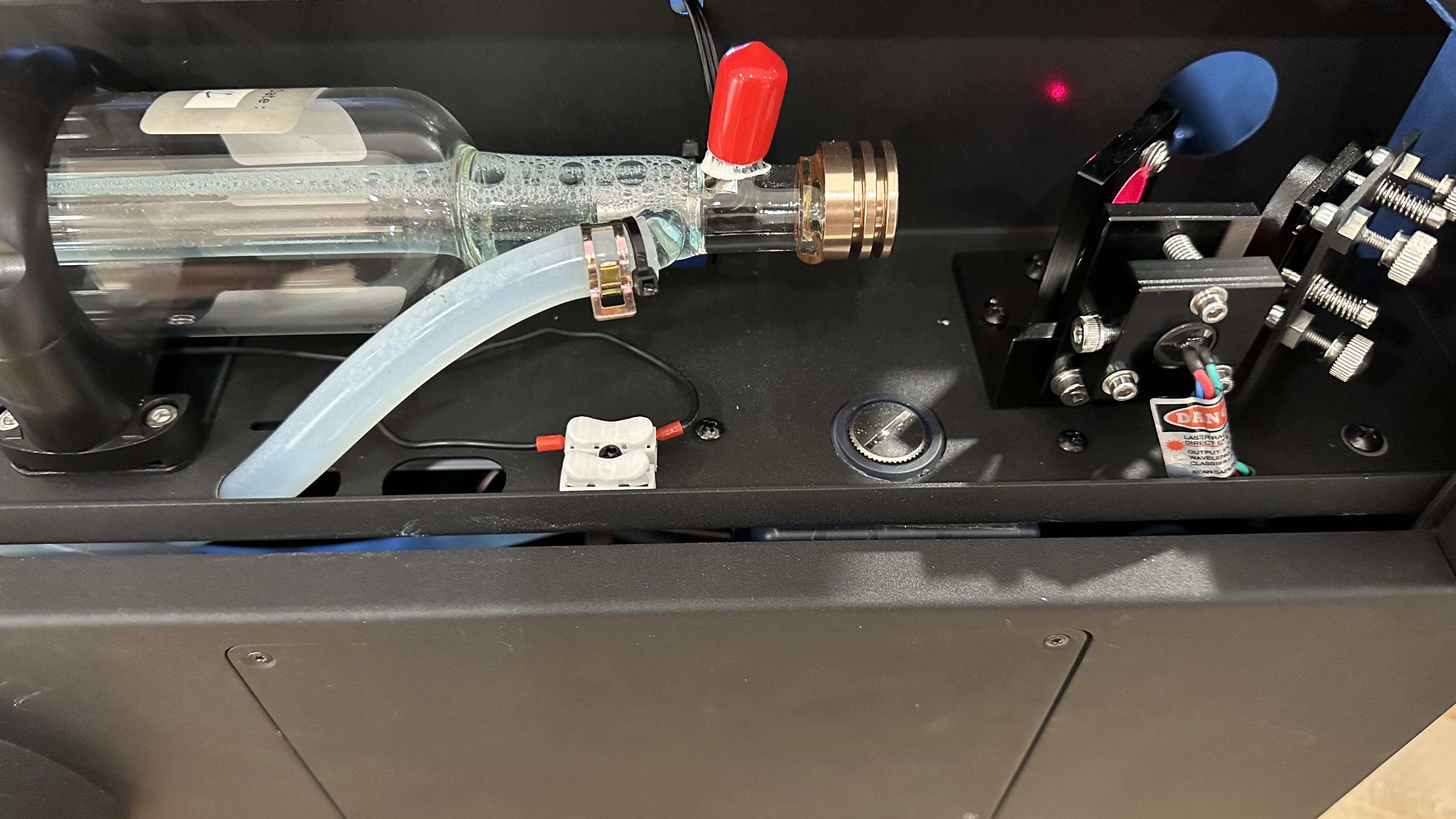

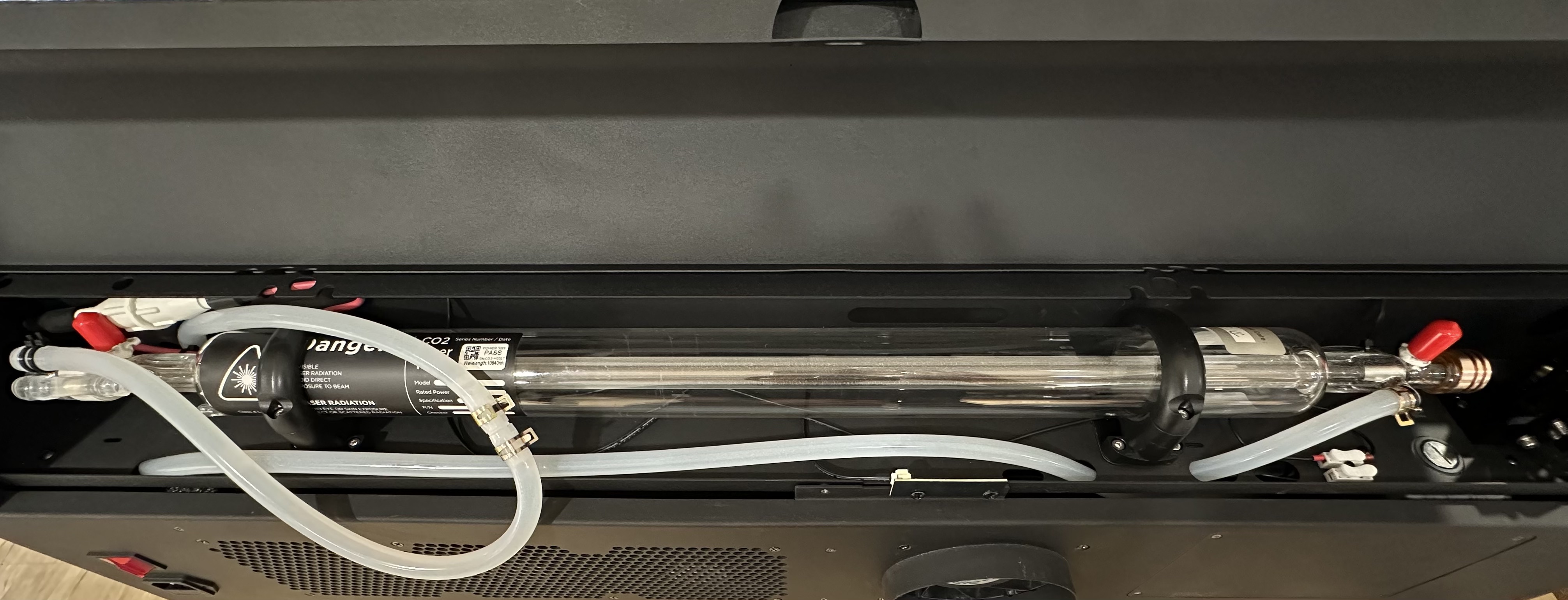

Laserröret har två ändar: högspänningssidan är nära skärmen och lågspänningssidan är nära reflektionsspegeln.

Steg 2 - Koppla bort laserrörets ledningar

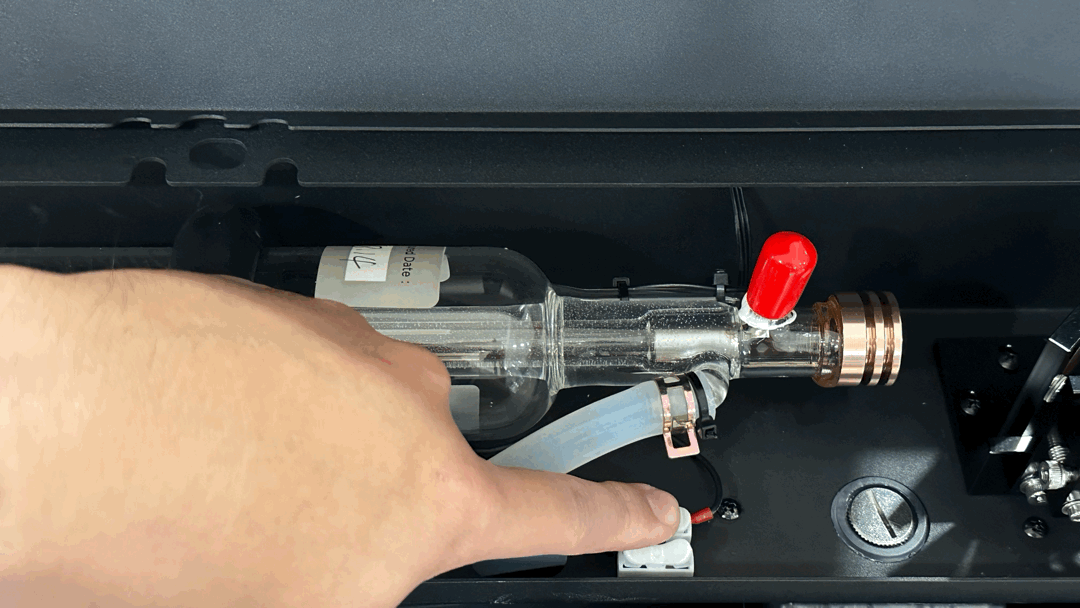

(Hoppa över detta steg om du väljer att inte flytta röret.)Tryck på den vita anslutningen och dra ut jordledningen. 移除地線.gif

Steg 3 - Avlägsna laserrörets hållare

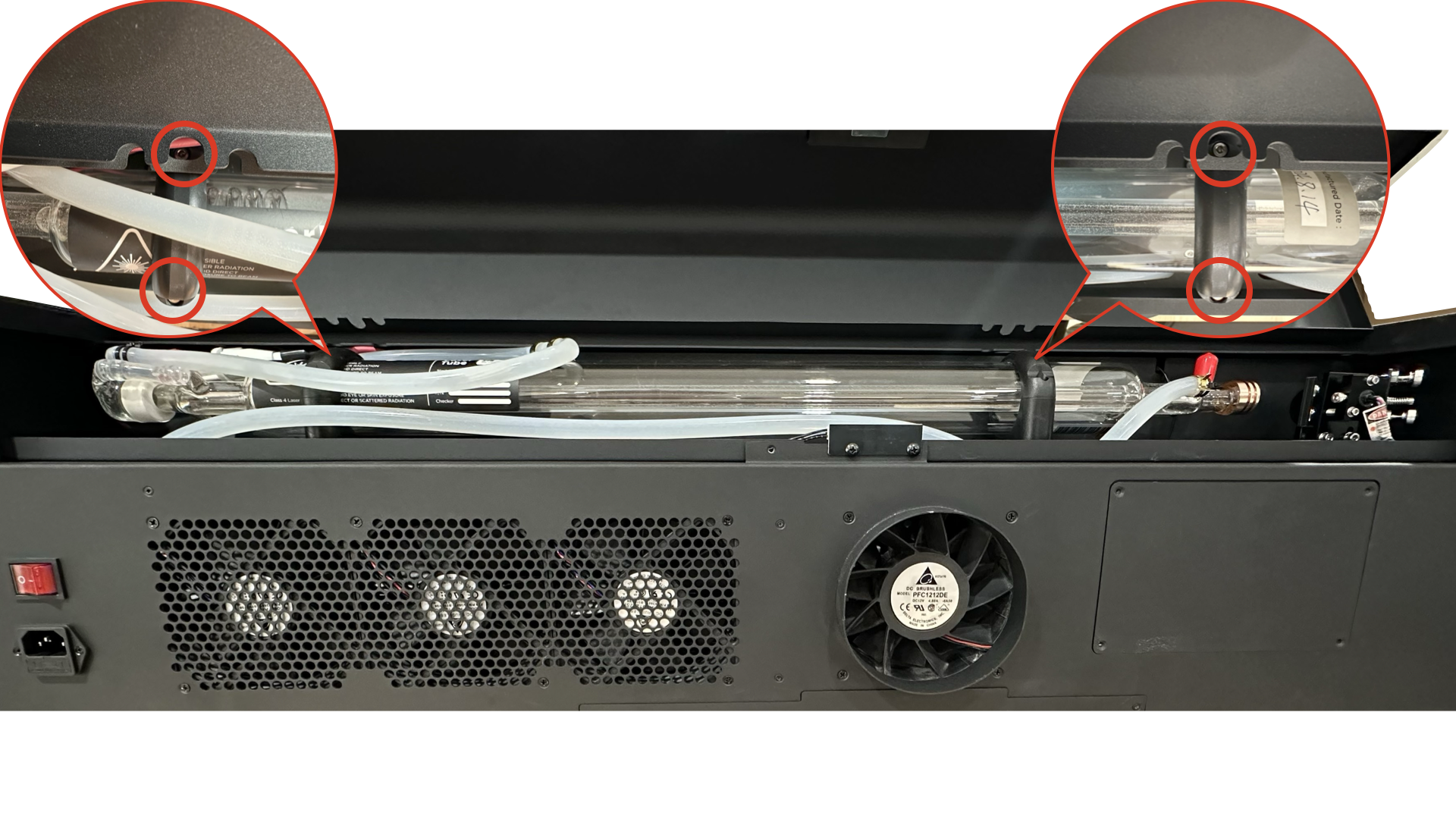

(Hoppa över detta steg om du väljer att inte flytta röret.)Använd en 3 mm insexnyckel för att lossa totalt 4 skruvar på laserrörets hållare (se bild nedan).

Steg 4 - Ta bort laserröret för att tömma ut vattnet

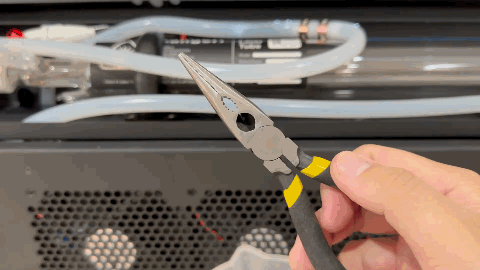

a. Dra ut slangen > Flytta båda slangklämmorna bort från slangkopplingen med en spetsig tång > Ta bort kopplingen från en av slangarna och för omedelbart in slangen i vattenbehållaren 移除水管.gif

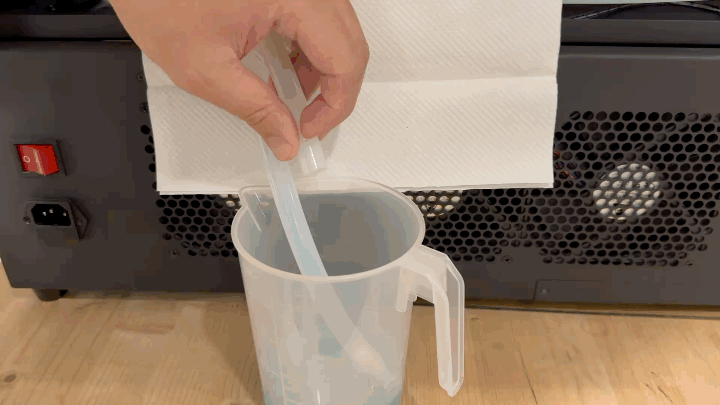

b. Lyft laserröret eller blås i ena änden av slangen för att tömma ut vattnet helt.

Steg 5 - Sätt tillbaka laserröret och anslut slangen

a. Placera laserröret tillbaka i dess ursprungliga position. (Hoppa över detta steg om du väljer att inte flytta röret.)

⚠️ Undvik att maskindelar kommer i kontakt med vatten. Om vatten läcker ut eller sprids, låt maskinen torka helt innan du startar den.

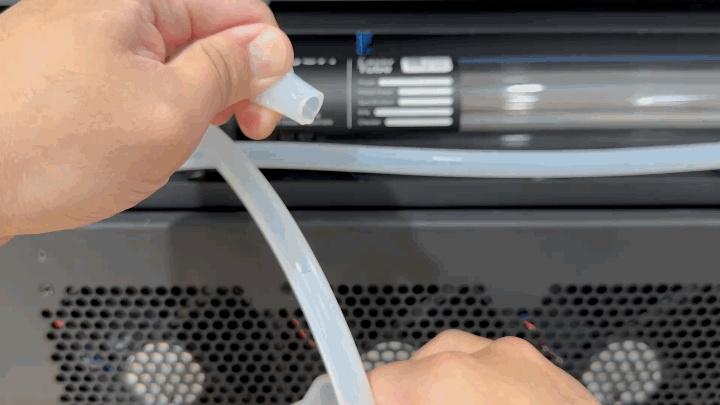

b. Sätt in kopplingen på båda slangarna > Flytta båda klämmorna närmare varandra för att förhindra läckage.

Steg 6 - Anslut jordkabeln till laserröret

(Hoppa över detta steg om du väljer att inte flytta röret.)Till lågspänningssidan > Tryck ner den vita anslutningsplinten och för in jordkabeln > Släpp den vita anslutningsplinten > Dra försiktigt i jordkabeln för att kontrollera att den sitter fast ordentligt.

Steg 7 - Fäst laserrörets hållare

(Hoppa över detta steg om du väljer att inte flytta röret.)Se till att avståndet mellan laserröret och strålkombinerarna är cirka 35 mm.

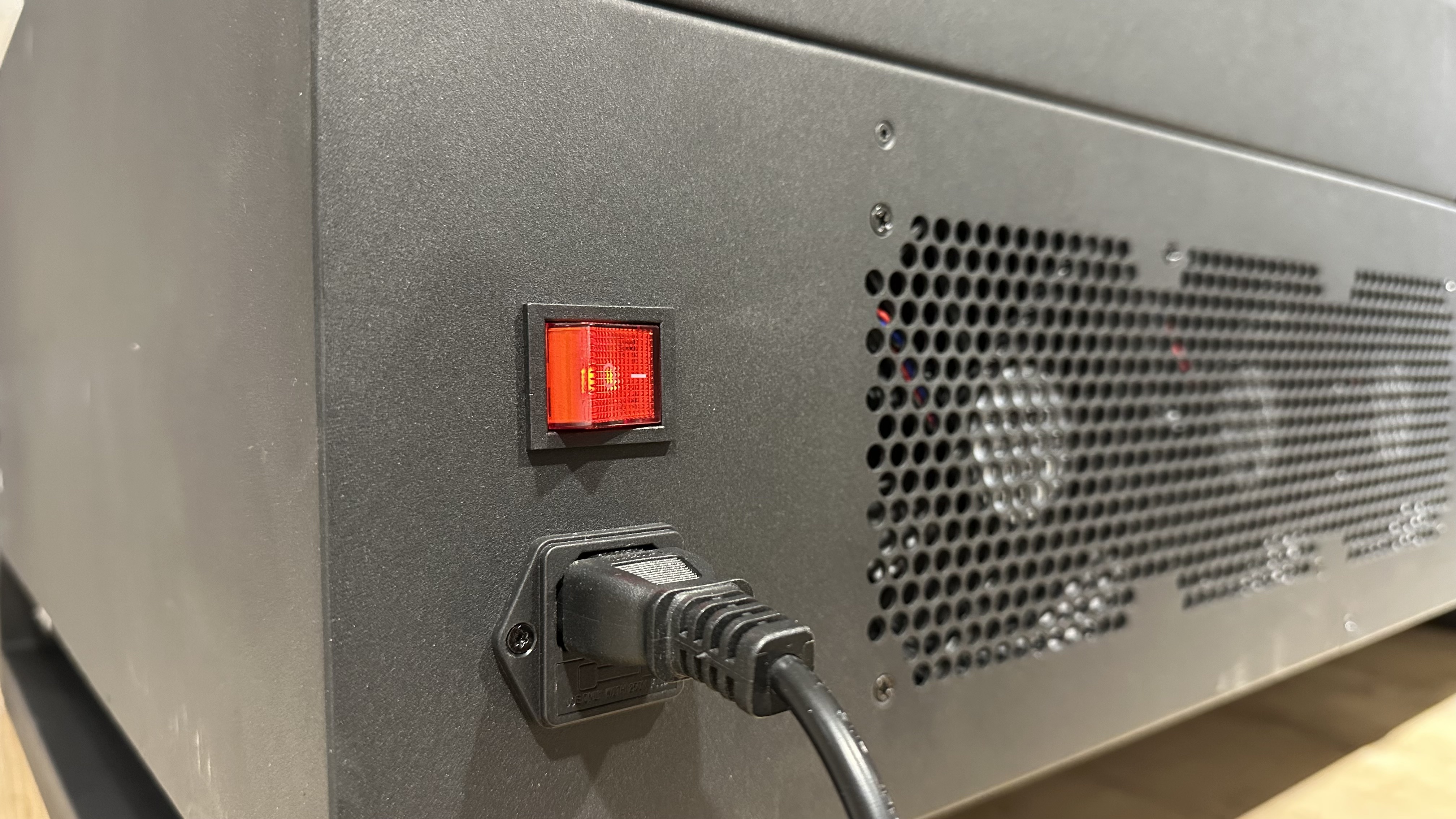

Steg 8 - Nätsladd och uppstart

Anslut nätsladden och slå på maskinen. 開機.jpeg

Steg 9 - Ta ut vattenpumpen

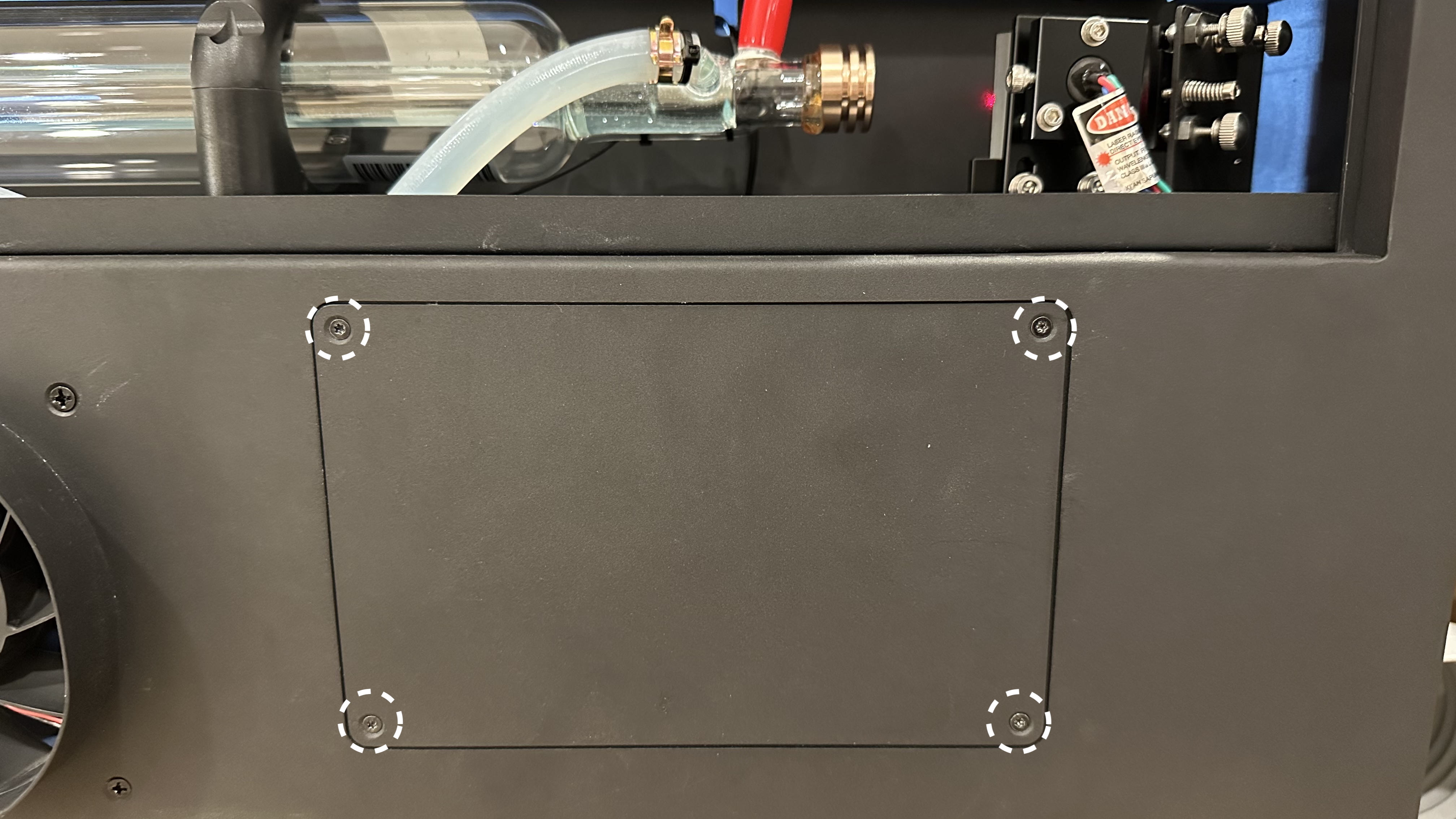

Ta bort den bakre fyrkantiga plattan med Torx-skruvmejseln för att kontrollera vattennivån i tanken.

Steg 10 - Vattenpåfyllning

Obs: 400 ml destillerat eller rent vatten krävs för påfyllning.

a. Öppna pumpens lock med en dubbelhuvudnyckel.
b. Sätt i tratten.
c. Häll i vattnet långsamt tills det är 50 % fullt.
d. Stäng pumpens lock.
e. Gå till "Underhållsläge" och vänta tills hemningen är klar, tryck sedan på "Pump"-knappen för att starta vattenpumpen.
f. När vattennivån i tanken sjunker, tryck på "Pump"-knappen igen för att stänga av pumpen och fyll på mer vatten tills tanken är 80 % full.
g. Upprepa ovanstående steg tills vattennivån är 80 % och inte längre sjunker.

Steg 11 - Återmontering av plattan

Sätt tillbaka plattan genom att dra åt dessa fyra skruvar med en Torx-skruvmejsel.
