Beskrivning
Orsaken till att en laser inte avger någon stråle kan vara komplex. Det kan bero på ett försämrat laserrör, en defekt laserströmförsörjning (Laser PSU) eller systemfel med mera.
Följ stegen nedan för att felsöka problemet.
Möjliga orsaker
|
Verktyg
|
Steg 1
Se videon nedan och avgör om symptomet liknar det på din maskin.
(Om det inte kommer någon laserstråle när maskinen är igång och avger ett högt knäppande ljud,
tyder det på att röret är trasigt.)
Fastställ resultatet och nästa åtgärd:
|
|
Steg 1.1
Kontrollera om din situation liknar följande beskrivningar.
-
Ingen laserutgång vid låga effektnivåer runt 10%.
-
Laserutgången är för stark vid låga effektnivåer. (Graveringsresultatet blir för mörkt eller övergår till skärning, etc.)
Fastställ resultatet och nästa åtgärd:
|
|
Steg 2
Kontrollera att inställningarna för effekt och hastighet är korrekta i programvaran.
Fastställ resultatet och nästa åtgärd:
|
|
Steg 2.1
Fördubbla dina effektinställningar, starta uppgiften och kontrollera om lasern avger stråle.
(Till exempel, om din effekt ursprungligen är 15%, höj den till 30% och starta uppgiften.)
Fastställ resultatet och nästa åtgärd:
|
|
Steg 3
Stäng av maskinen.
Öppna bakluckan och placera en ny dubbelhäftande tejp på den första spegeln.
Efter att du har placerat tejpen, gå till Steg 3.1.
- Använd en skruvmejsel för att lossa skruvarna på maskinens baksida. Därefter kan bakluckan öppnas.
- Placera tejpen på den röda ljuskällan så att den bildar en 90-gradig vinkel mot strålen.
- Stäng bakluckan.
Steg 3.1
Gör 5 pulser och kontrollera om tejpen har ett bränmärke.
(Se exemplen för att bedöma resultatet på tejpen.)
A. Starta maskinen.
B. Stäng locket.
C. Gå in i underhållsläget och vänta tills hempositioneringen är klar.
(Säkerställ att luckan, bakstycket och bottenikonerna är stängda, annars kan du inte skapa en puls.)
D. Hitta pulsknappen.
E. Ett tryck = en puls, två tryck = två pulser, osv.
F. Kontrollera tejpen
⚠︎ Skapa alltid pulser när locket är stängt.
Exempel på tejpresultat
Bra exempel - Runt och starkt |
Dåligt exempel - |
Fastställ resultatet och nästa åtgärd:
|
|
|
Steg 3.2
- Använd ny tejp på den röda ljusemittern, som i Steg 3.
-
Ställ in effektnivån till 0% av säkerhetsskäl för att säkerställa att inga pulser avges under testningen.
- Dörrsensorn är inbyggd i chassits LED-lampor. Se videon nedan för att hitta den.
(Detta filmades med en HEXA, men strukturen är densamma som för Beambox 2.)
- Dörrsensorn har två röda LED-lampor som alltid är TÄNDA.
(Detta filmades med en HEXA, men strukturen är densamma som för Beambox 2.)
- Placera de konformade avståndshållarna (magneter) nära båda LED-lamporna. Ljuset bör bli "starkare" när det upptäcker en magnet. När båda LED-lamporna upptäcker magneter samtidigt skickas en signal om stängd dörr till systemet, och ikonen på panelen ändras.
(Detta filmades med en HEXA, men strukturen är densamma som för Beambox 2.)
- När du har placerat magneterna, stäng dörren.
- Ändra tillbaka effektnivåinställningen till 100%, kontrollera att dörrikonen visar stängd,
och gör sedan 5 pulser. (Se exemplen för att bedöma resultatet på tejpen.)
Fastställ resultatet och nästa åtgärd:
|
|
|
Steg 3.3
- Använd ny tejp på den röda ljusemittern, som i Steg 3.
-
Ställ in effektnivån till 0% av säkerhetsskäl för att säkerställa att inga pulser avges under testningen.
- Öppna bakstycket för att hitta sensorn för bakstycket.
- Sensorn för bakstycket kommer att ha två röda LED-lampor som alltid är TÄNDA.
- Placera två externa magneter nära båda LED-lamporna. Ljuset ska vara "starkare" när den upptäcker en magnet. När båda LED-lamporna upptäcker magneter samtidigt, skickas en signal om stängd lucka till systemet och ikonen på panelen ändras.
- Efter att ha placerat magneterna, stäng bakstycket.
- Ändra tillbaka effektnivåinställningen till 100%, kontrollera att dörrikonen visar stängd,
och gör sedan 5 pulser. (Se exemplen för att bedöma resultatet på tejpen.)
Fastställ resultatet och nästa åtgärd:
|
|
|
Steg 4
- Stäng av maskinen.
Öppna sidoluckan genom att skruva loss skruven.

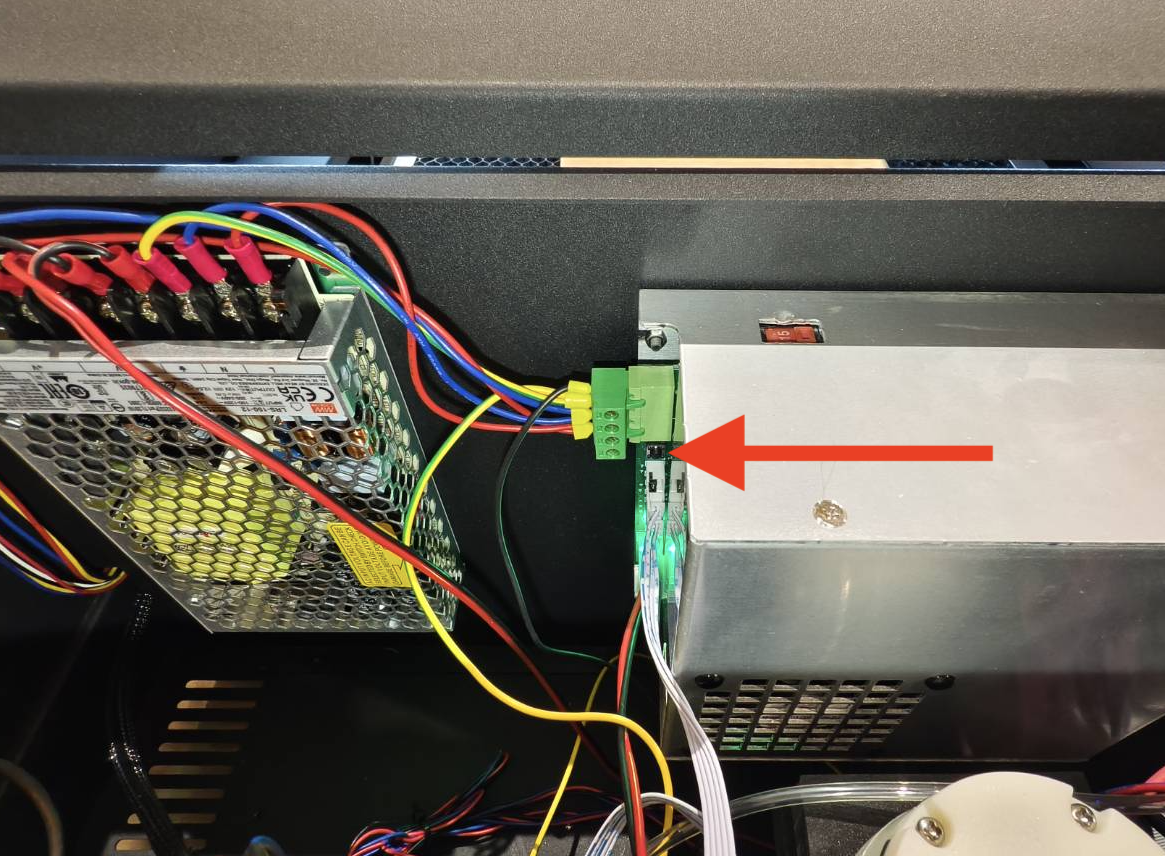

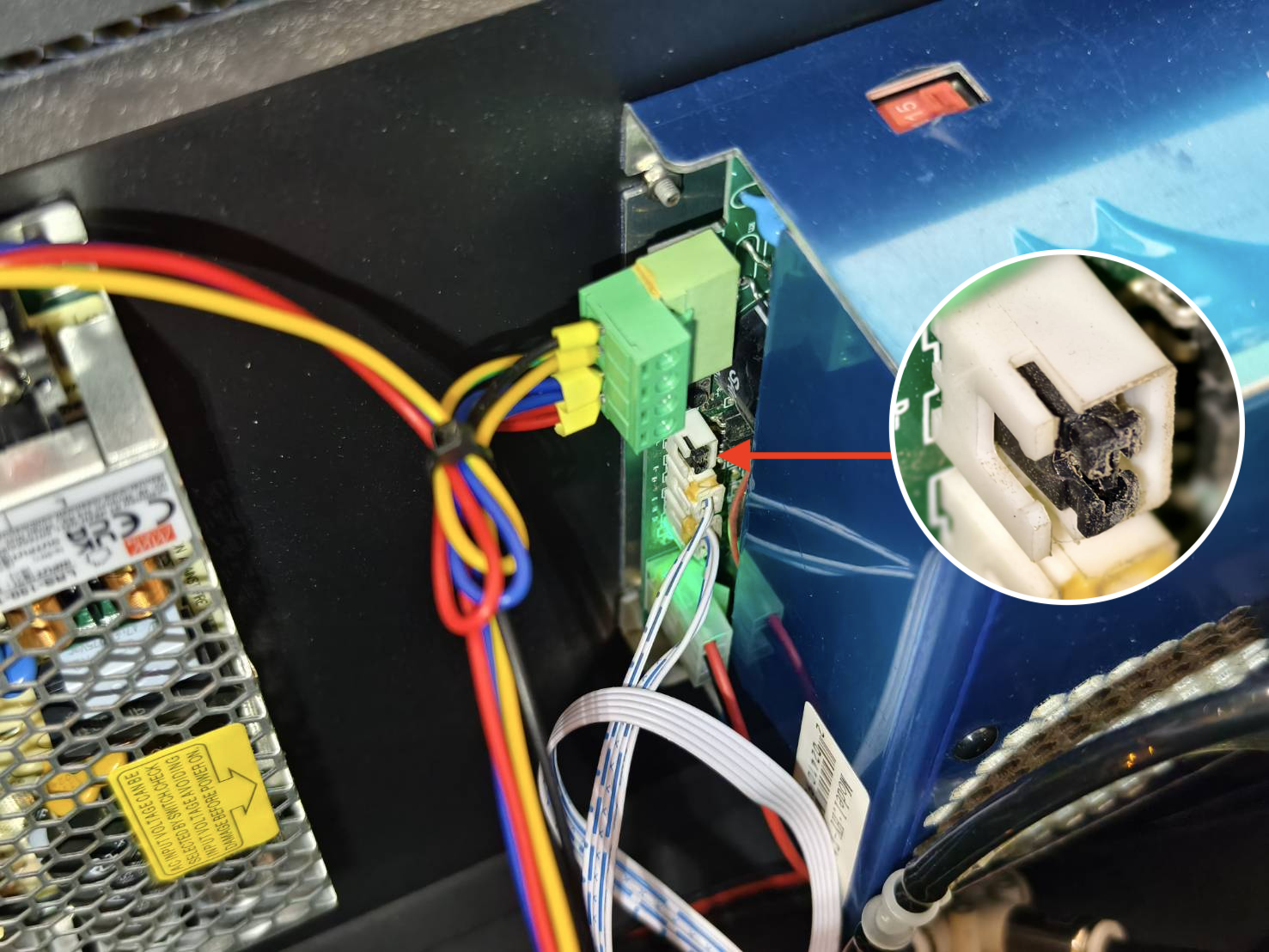

- Kontrollera om nätaggregatet har överbryggningstappen installerad.
Fastställ resultatet och nästa åtgärd:
|
|
Steg 4.1

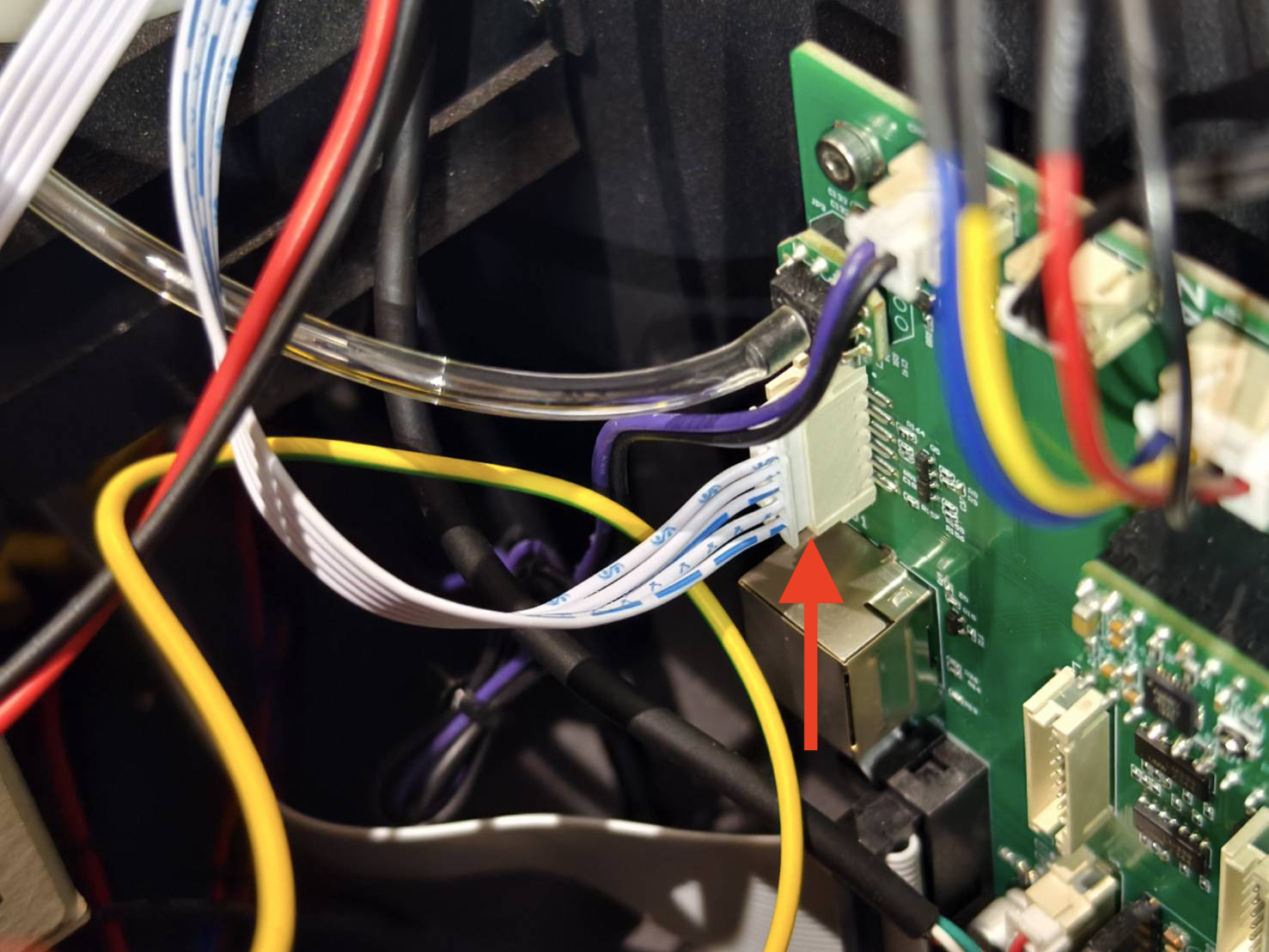

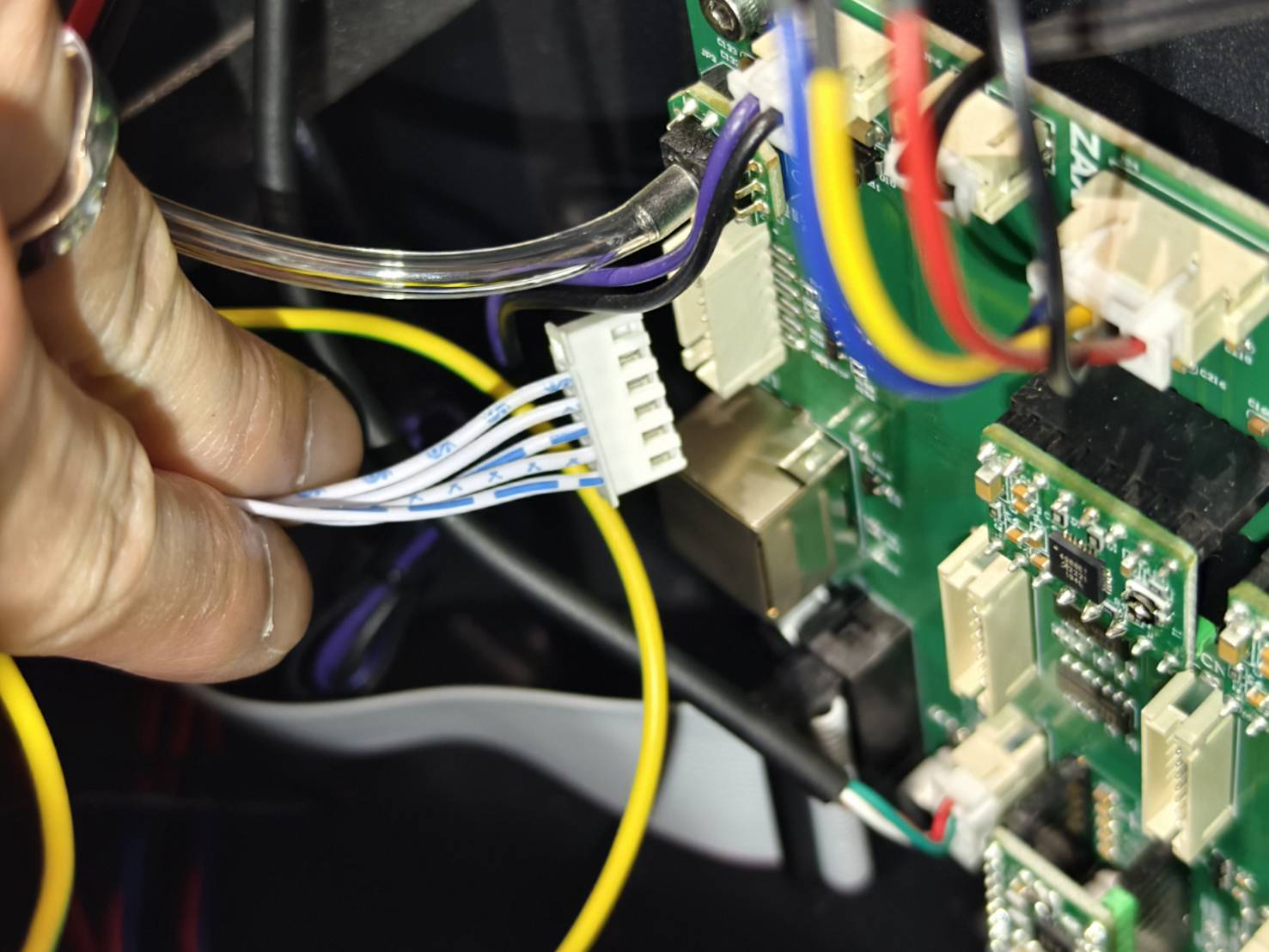

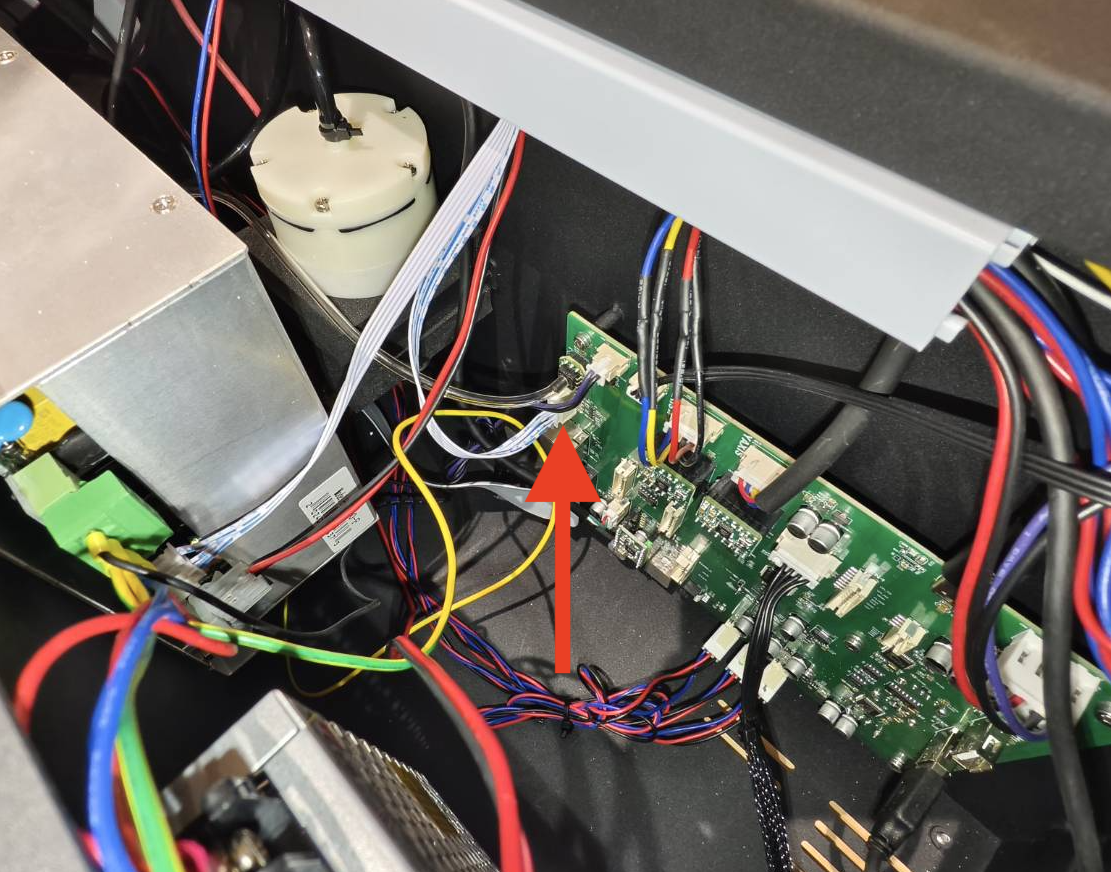

- Koppla ur laserstyrningskabeln från laserströmförsörjningen.
(Se diagrammet om ditt kretskort inte ser ut som på bilden.)
- Efter att ha kopplat ur kabeln, gå till Steg 4.2.
Steg 4.2

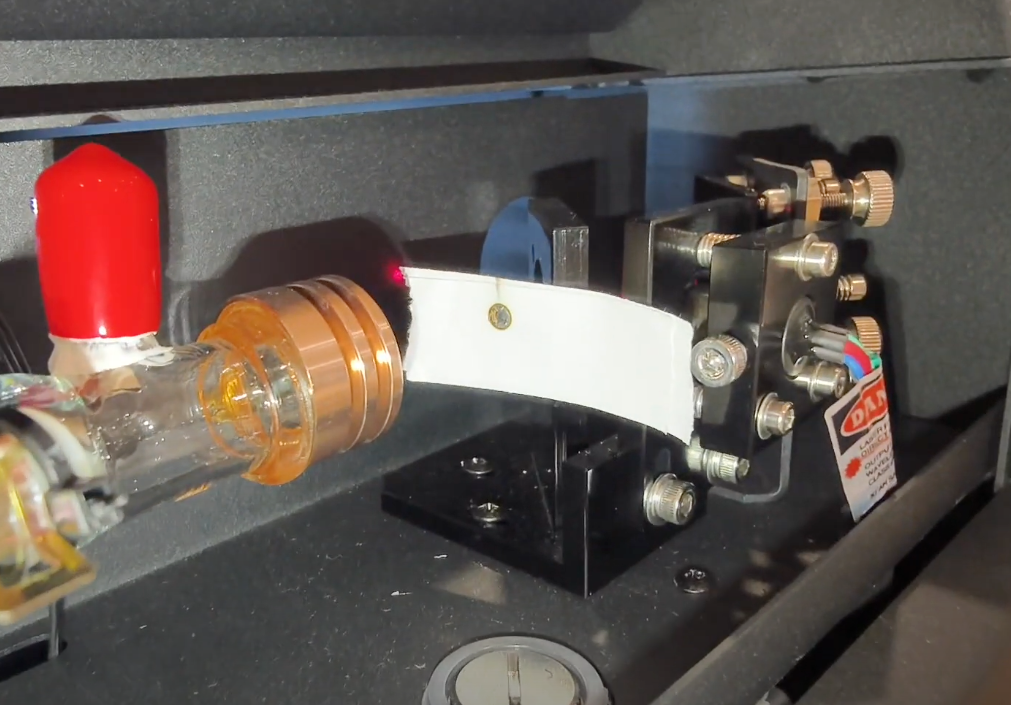

- Öppna bakstycket och placera tejp på den röda ljussändaren så att den bildar en vinkel på 90 grader mot strålen.
- Stäng bakluckan.
Använd gummihandskar innan nästa åtgärd.

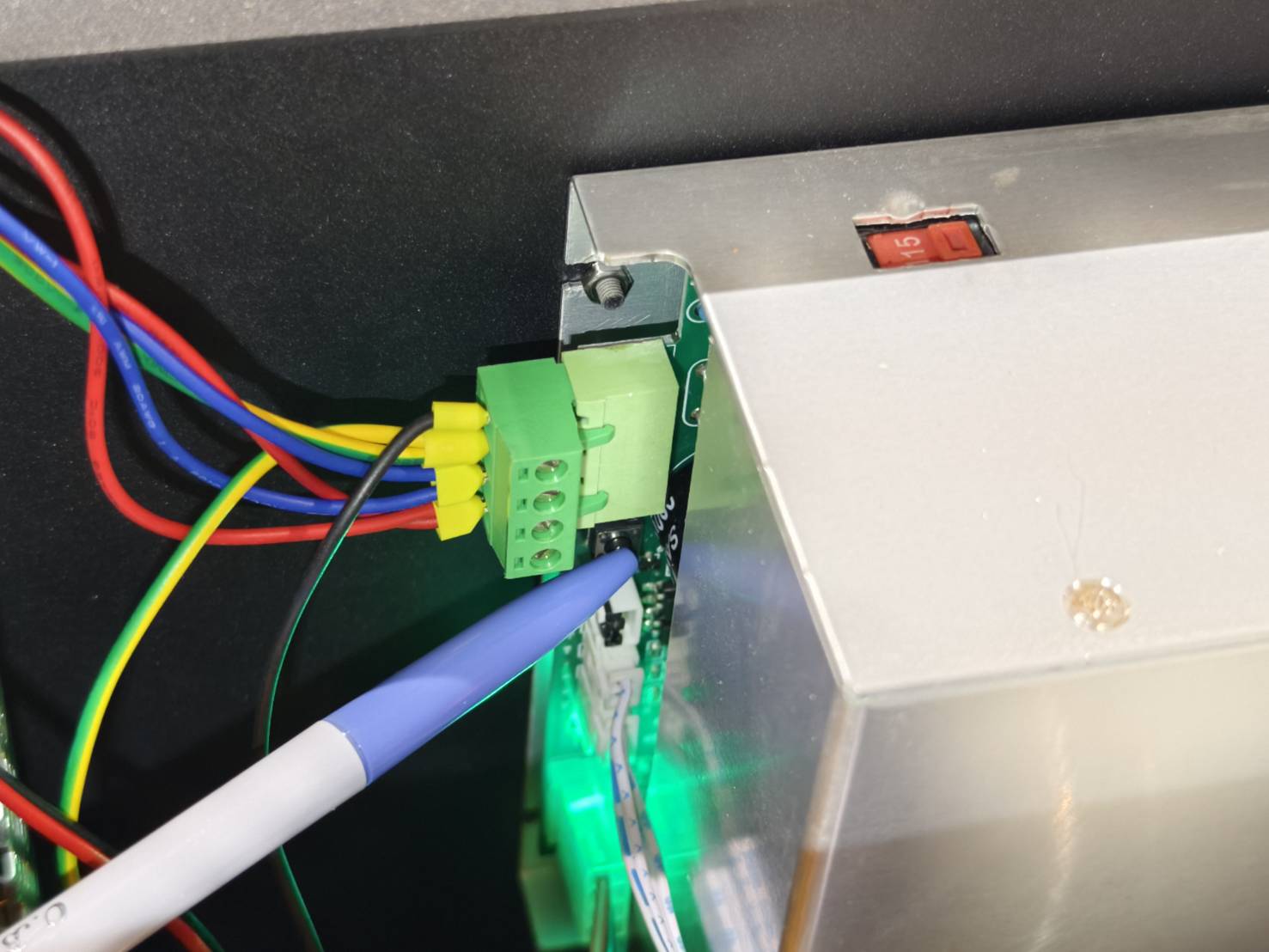

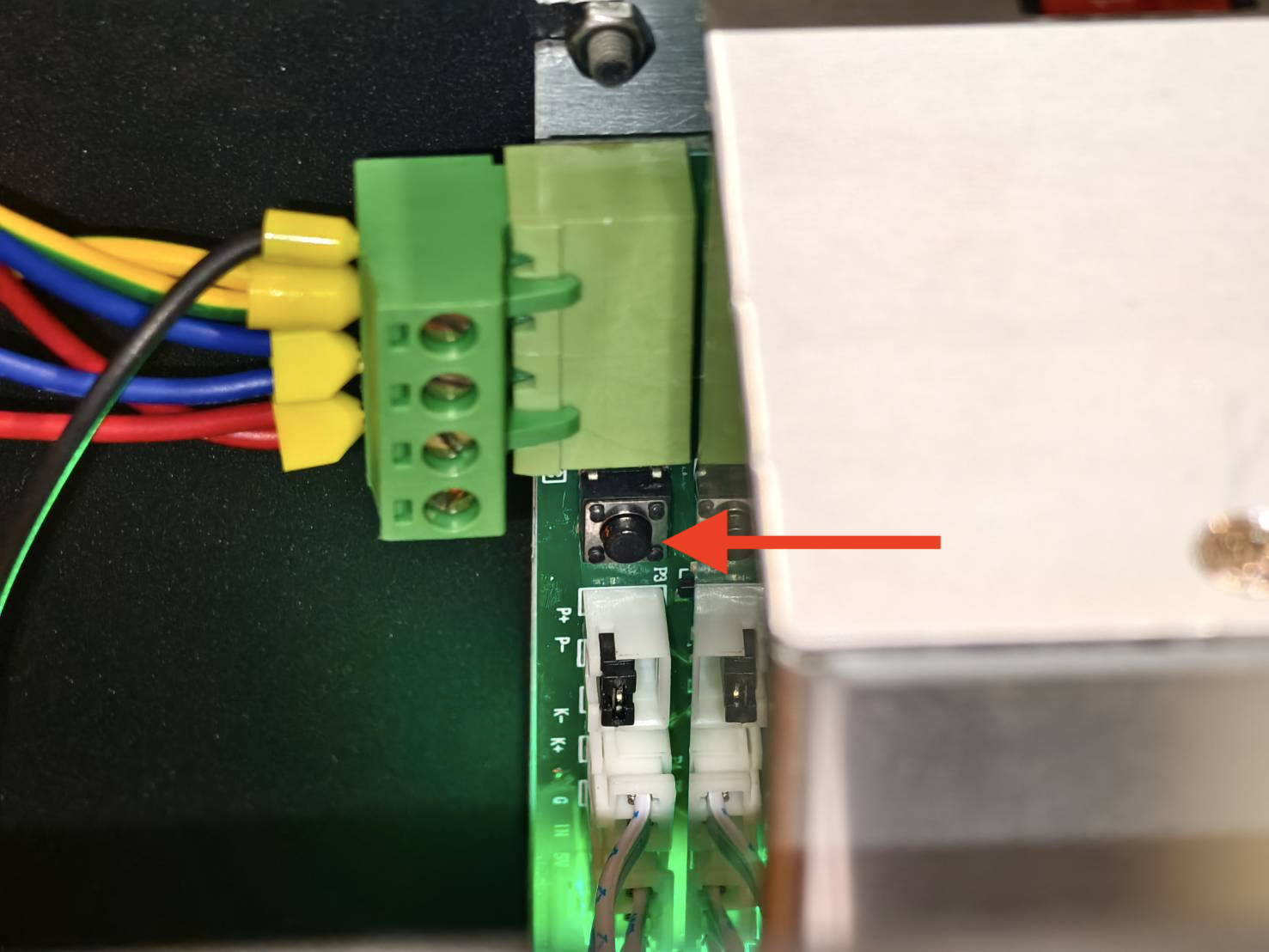

- Slå på maskinen. Tryck på laserknappen två gånger eller håll den intryckt i 1-2 sekunder med en penna och kontrollera laserutgången på tejpen.
(Se exemplen för att bedöma resultatet på tejpen.)
- Check the result on the first mirror.
(Se exemplen för att bedöma resultatet på tejpen.)
Fastställ resultatet och nästa åtgärd:
|
|
|
Steg 5
- Koppla in laserstyrningskabeln igen
- Slå på maskinen. Återställ maskinen till fabriksinställningarna.
(Startsida > Maskin > Nästa sida > Återställ till fabriksinställningar > Ja)
-
Uppdatera den inbyggda programvaran till den senaste versionen. Se länken nedan.
Beambox 2 - Guide för uppdatering av inbyggd programvara
- Efter uppdateringen, gå till Steg 5.1.
Steg 5.1
Använd en ny dubbelhäftande tejp och 5 pulser för att se om tejpen har ett bränmärke.
(Se exemplen för att bedöma resultatet på tejpen.)
Fastställ resultatet och nästa åtgärd:
|
|
|
Steg 6
- Använd en ny dubbelhäftande tejp och placera den på den första spegeln.
- Höj effektnivån till 150% och 5 pulser för att se om bränmärket blir kraftigare.
(Se exemplen för att bedöma resultatet på tejpen.)
Fastställ resultatet och nästa åtgärd:
|
|
Kontakta kundsupport
Följ instruktionerna i länken nedan för att korrekt rapportera ett problem till din lokala återförsäljare eller FLUX support. [Kontakta kundsupport]
Den insamlade informationen, såsom foton eller videor som visar problemet med din maskin i denna artikel, kommer att behöva delas med återförsäljaren eller FLUX Support.
#END
