2-4 Promark kamerakalibrering

Utöver den infraröda förhandsgranskningsfunktionen stöder Promark även kamerainriktning. Vänligen följ dessa steg för att utföra kamerakalibrering innan du använder kamerainriktningsfunktionen.

Steg 1 - Placera schackmönstret

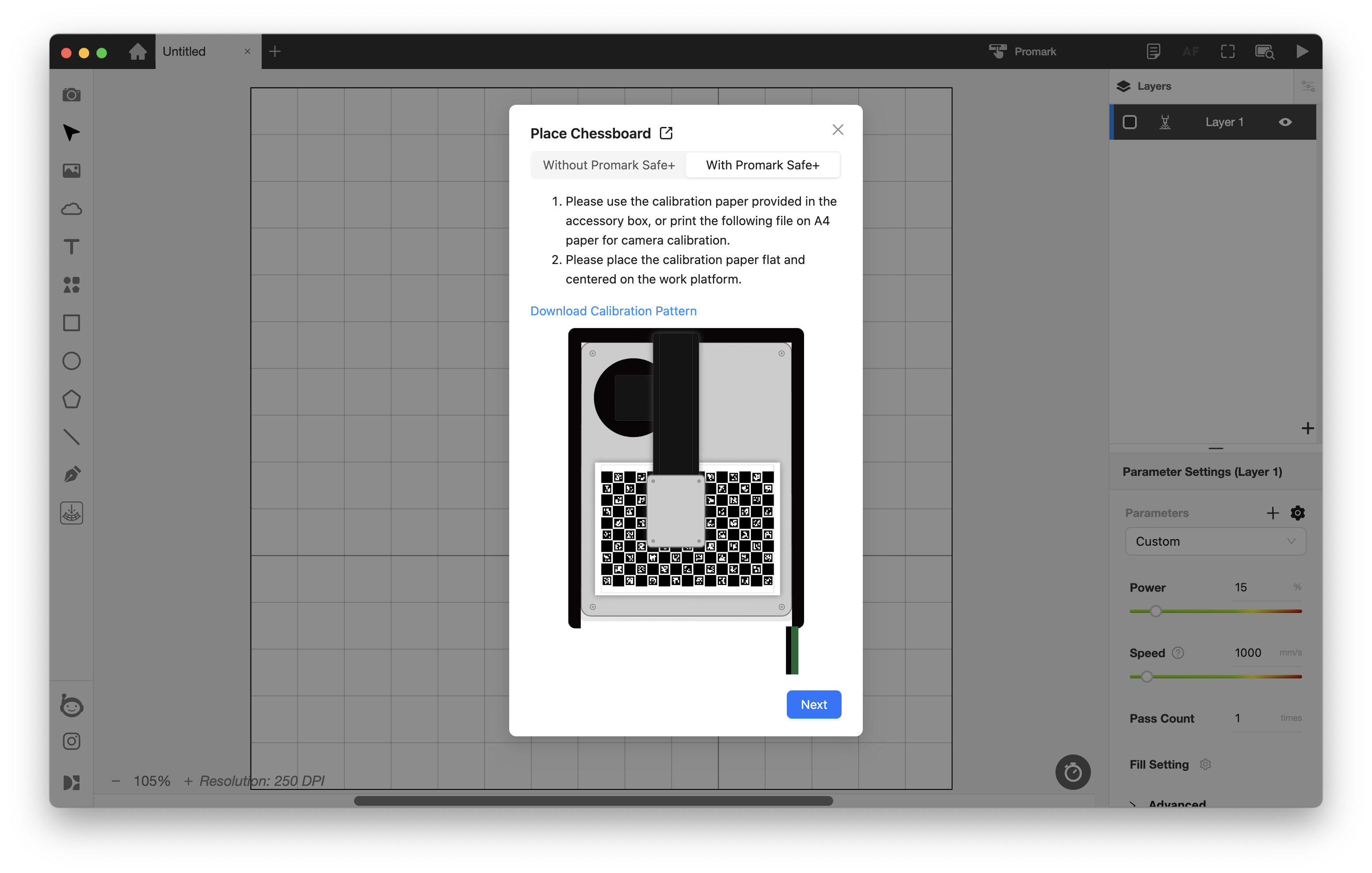

1-1. Placera det svartvita schackbrädemönstret från tillbehörslådan i mitten av arbetsplattformen och säkerställ att papperet är helt platt utan lyft, veck eller märken.

⚠︎ Om ditt schackmönsterpapper har försvunnit eller skadats kan du ladda ner det från kamerakalibreringsfönstre t eller skriva ut detta schackmönster med en skrivare.
Säkerställ att utskriftsskalan är inställd på 100%.

1-2. Justera fokus till lämplig brännvidd för linsen. (Obs: Det är normalt att det visade området av schackmönstret ser mindre ut vid en brännvidd på 220 mm.)

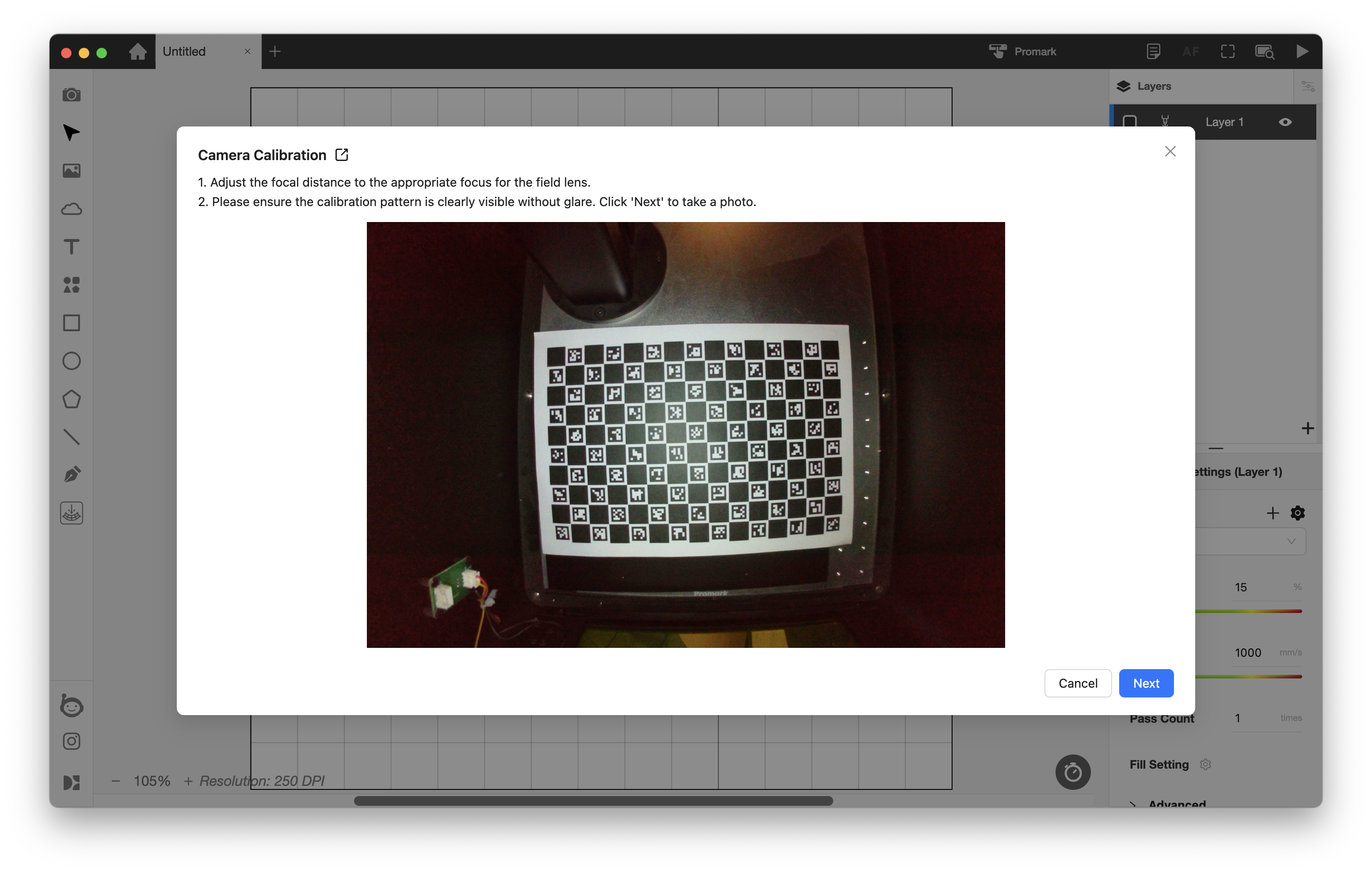

1-3. Säkerställ att det inte finns några reflektioner på schackmönstret och att varje ruta är tydligt synlig. Klicka på "Nästa" för att ta bilden.

• Om ett fel visas efter att fotot tagits betyder det att schackbrädemönstret inte identifierades tillräckligt. Kontrollera att schackbrädemönstret är korrekt placerat, säkerställ att det inte finns någon reflekterande ljuskälla i närheten och verifiera att papperet är platt.

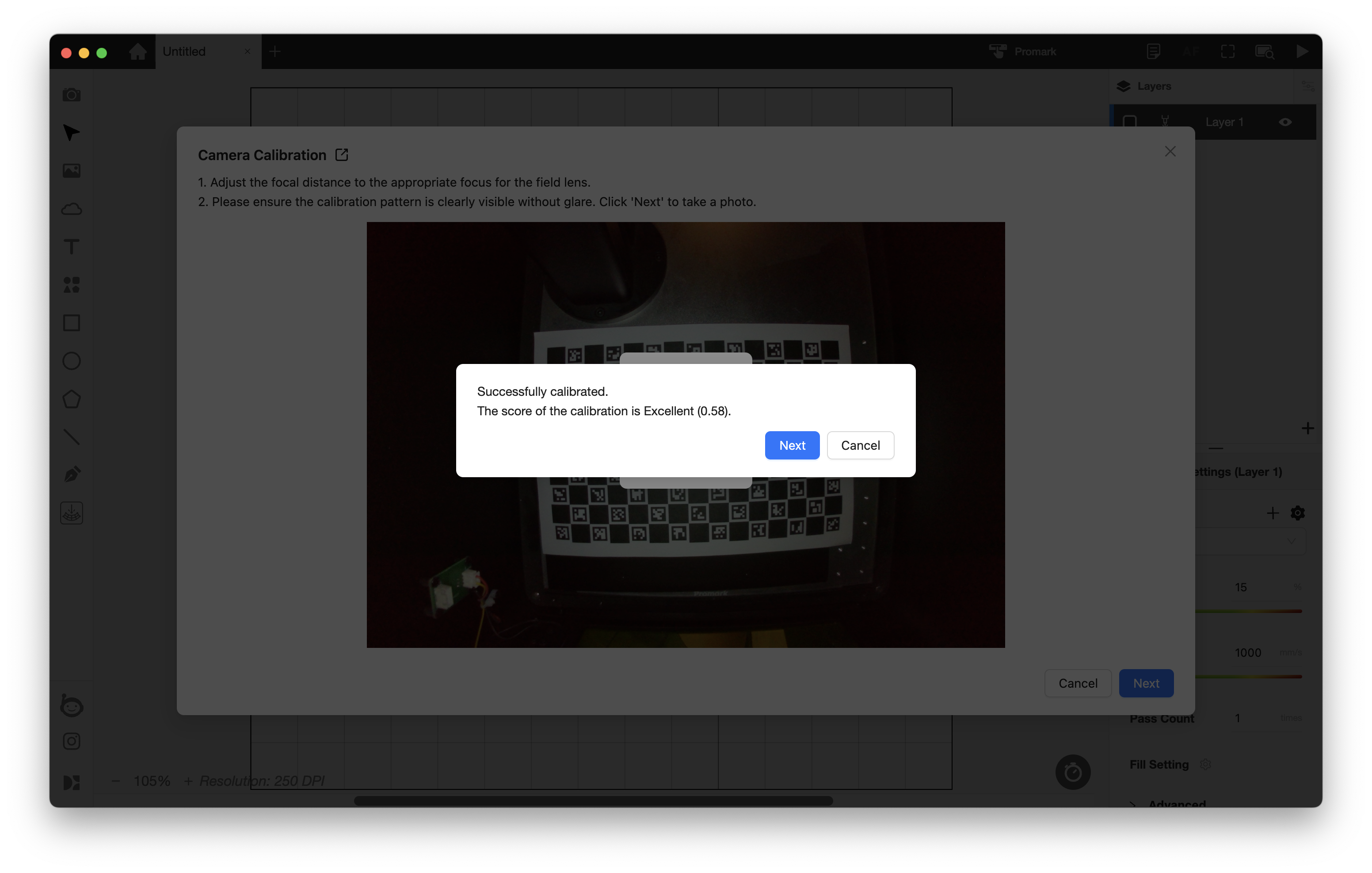

• Efter att schackmönstret har fotograferats visas en poäng. Vanligtvis kommer poängen att vara "Utmärkt."

Steg 2 - Rita kalibreringsformer

⚠︎ Om du använder Promark (Safety+), se denna länk för att aktivera dörrskyddsfunktionen innan du startar lasern för din säkerhet.

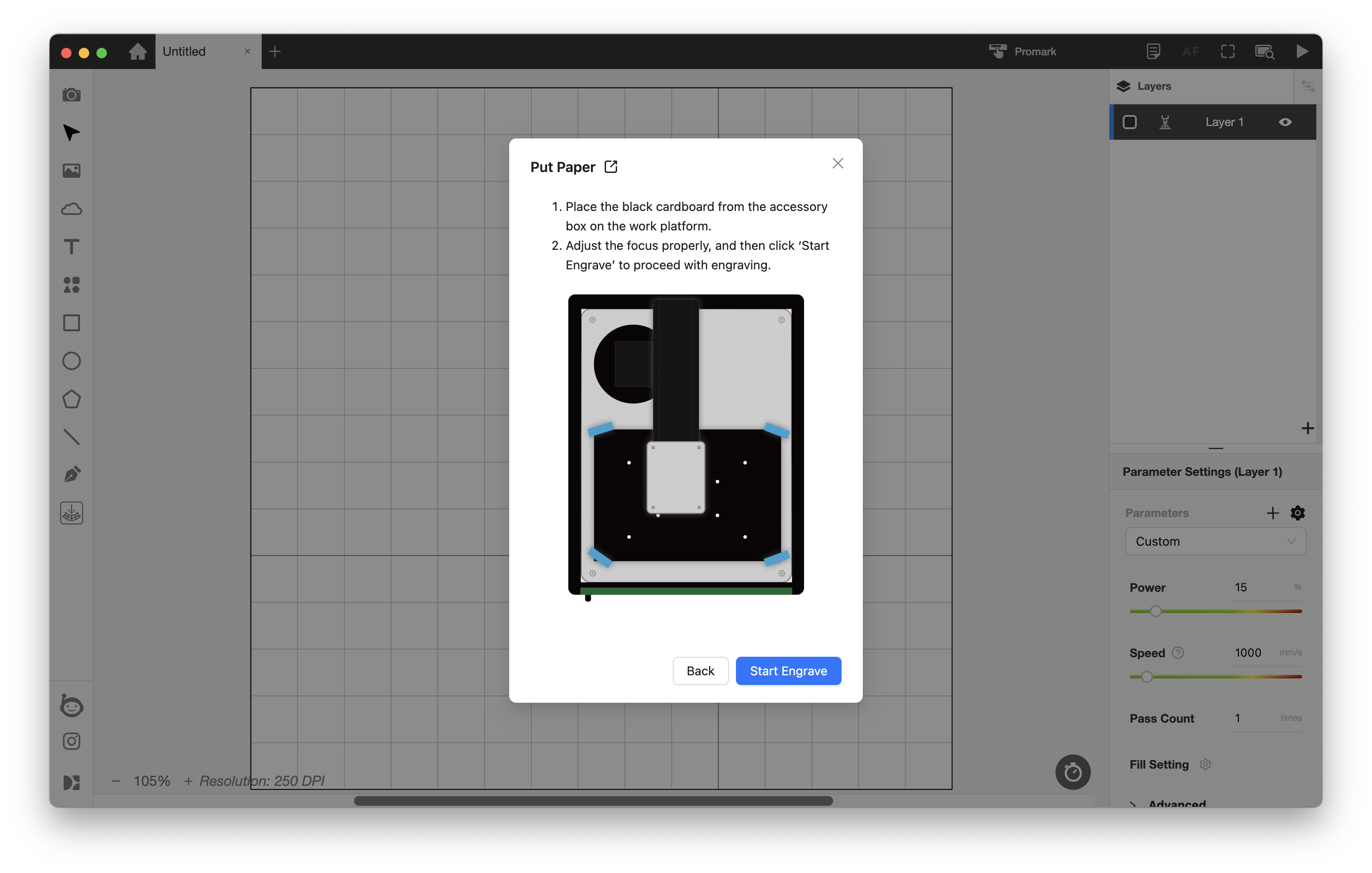

2-1. Placera den svarta kartongen från tillbehörslådan på arbetsplattformen. Efter att ha bekräftat fokus igen, utför kalibreringspunktsgravyren.

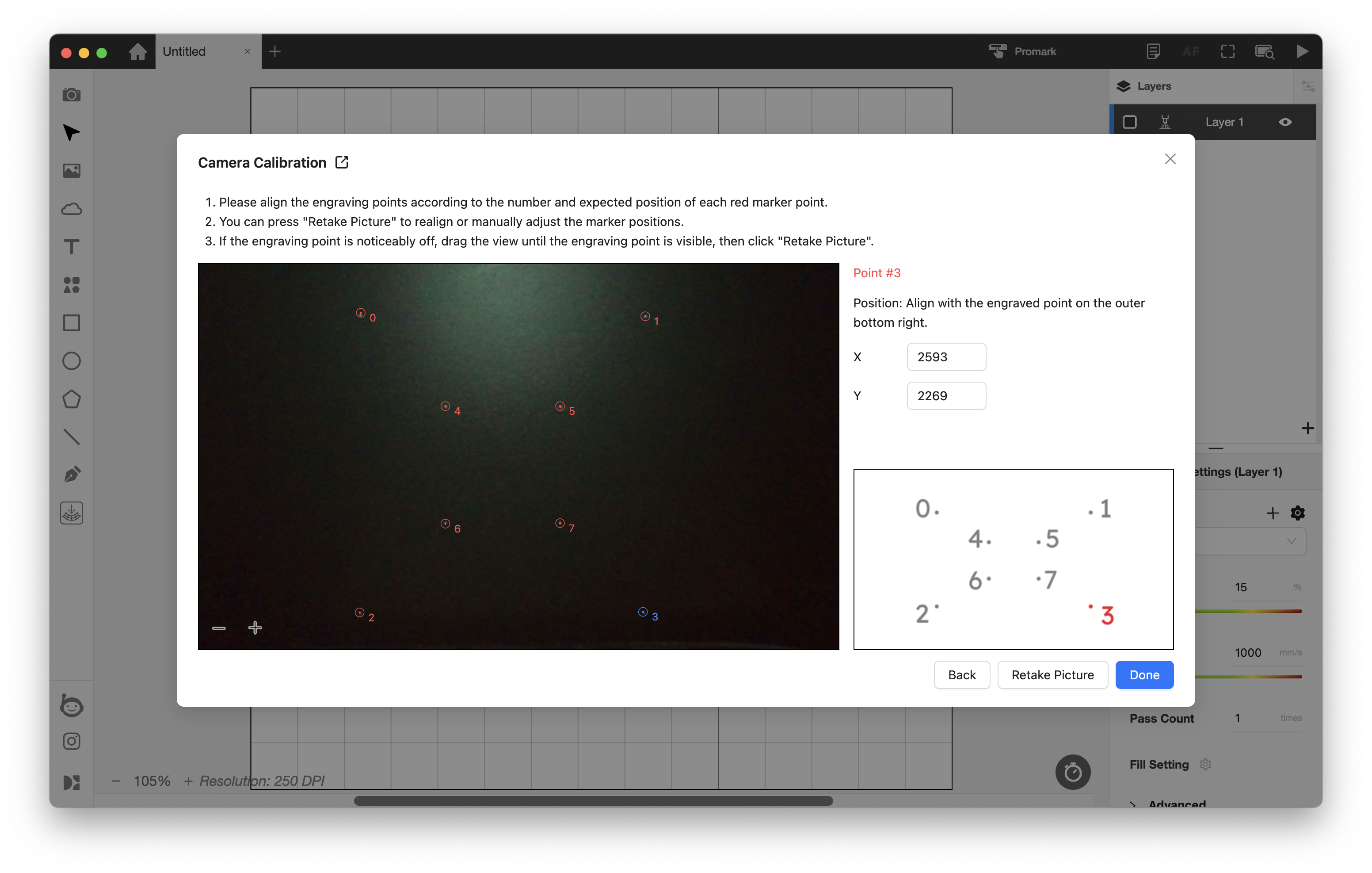

2-2. Efter att ha slutfört graveringen av kalibreringspunkterna, vänligen verifiera att kalibreringspunkterna överlappar med de röda prickarna. Välj sedan de åtta punkterna i ordning och kontrollera om kalibreringssekvensen som visas till höger matchar exemplet nedan.

2-3. Om positionerna för de åtta punkterna på bilden är tydligt felaktiga eller felaktigt inriktade, försök att ta bort eventuella omgivande hinder och se till att det inte finns några märkbara reflektioner från omgivande ljuskällor. Klicka på "Ta om bild" tills de åtta punkterna identifieras korrekt. Kalibreringen är klar när detta steg är slutfört.
