2-1 Montering och uppstart (Safe+ manuell dörrversion)

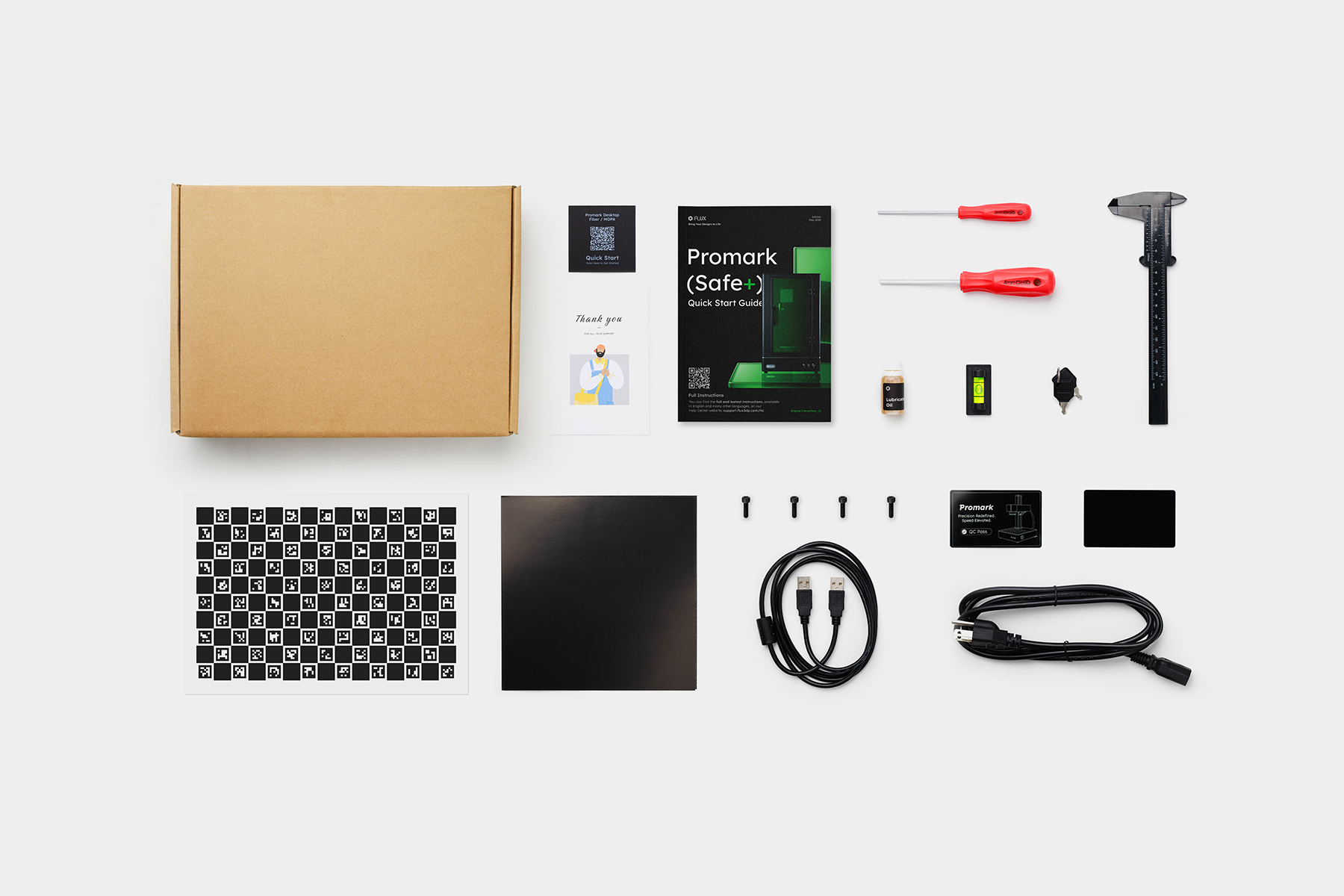

Vad finns i förpackningen?

Tillbehör

• Snabbstartsguide
• Nätkabel
• Fixeringsklämma
• Ventilationsslang
• USB-kabel
• Kamerakabel
• Lasersäkerhetsnyckel
• Skyddskåpa för fältlins
• Kalibreringsschema för fältlins

Verktyg

• 3mm insexnyckel
• Minivattenpass
• Skjutmått
• Kalibreringsschema för kamera

Förbrukningsmaterial

• Svart aluminiumtestplatta
• Kalibreringspapper för fältlins
• Smörjmedel

Montering

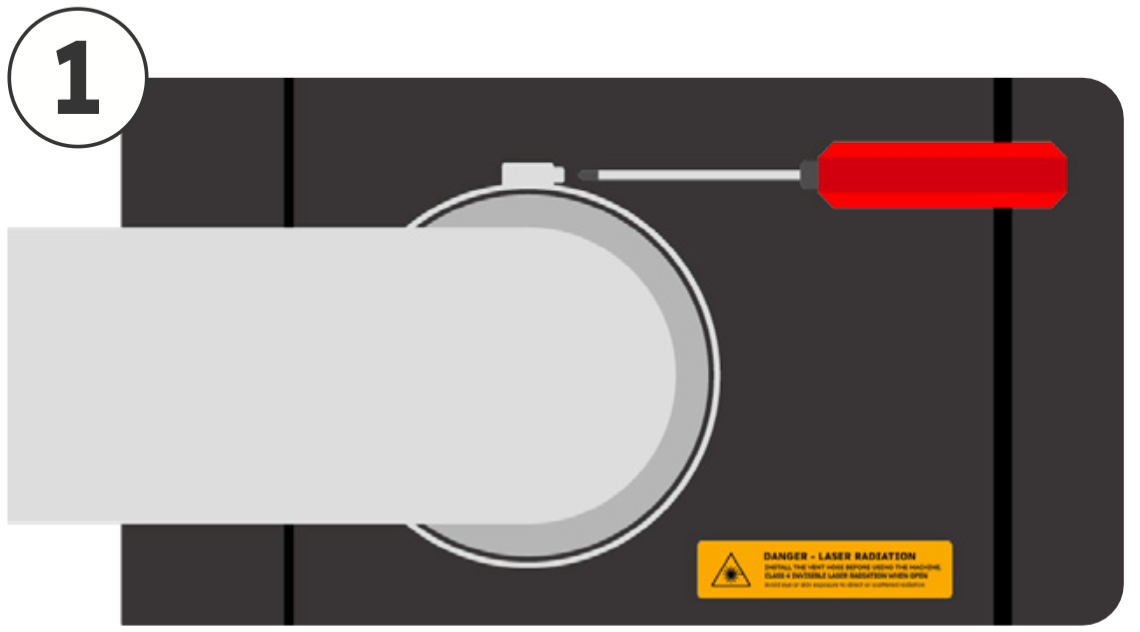

Installera ventilationsslangen

1. Använd en stjärnskruvmejsel för att lossa slangklämman på ventilationshålets lock och avlägsna locket.
2. Avlägsna stötdämpningsmaterialet från ventilationsslangens insida.
3. Placera klämman på ventilationsslangens stora öppning och fäst den vid utsugsventilens utlopp på maskinens baksida.
4. Justera klämmans åtdragning och säkra den på utsugsventilens utlopp.
5. Led ventilationsslangens öppna ände ut genom fönstret med en inline-fläkt eller anslut den till en rökrenare.

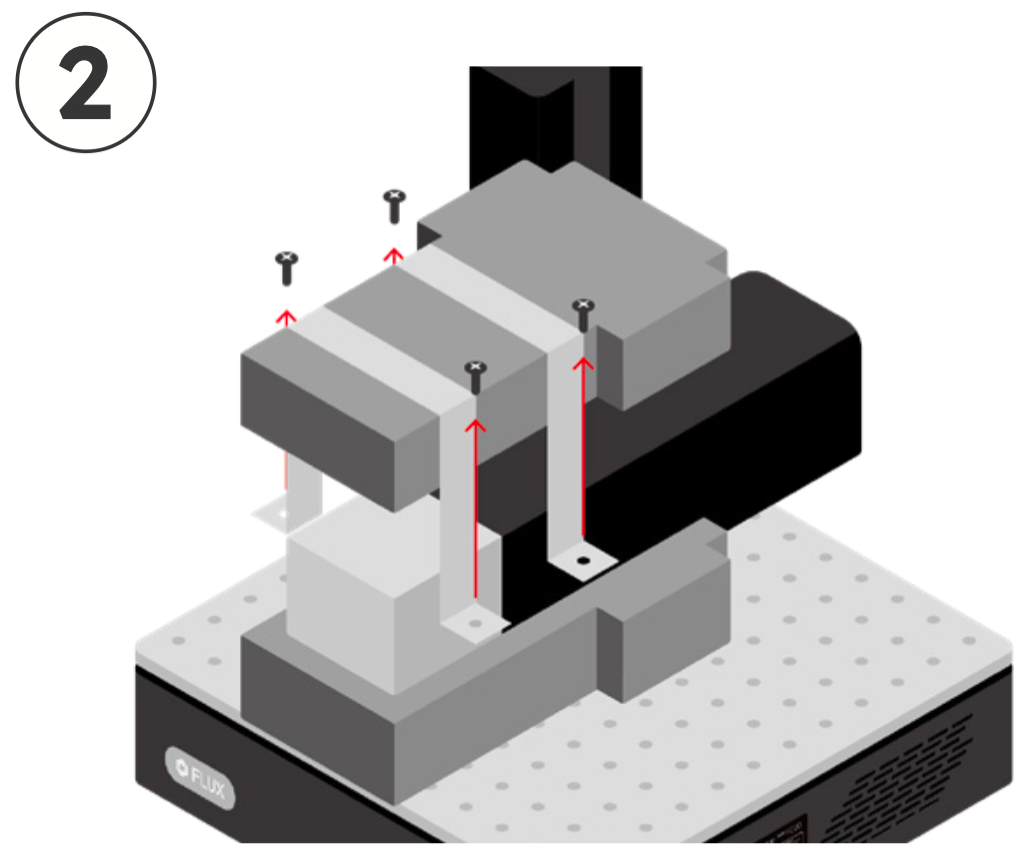

Packa upp galvoarmen

1. Avlägsna de fyra skruvarna vid galvoarmen.
2. Avlägsna det övre stötdämpningsmaterialet från galvoarmen.

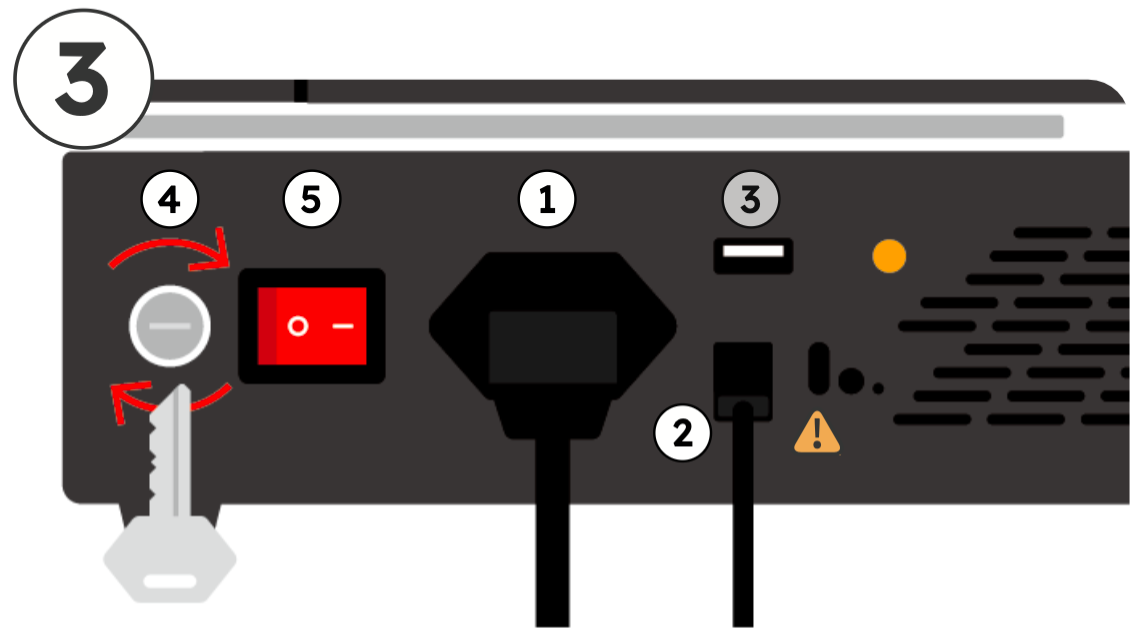

Ström- och anslutningskonfiguration

⚠ Observera: Använd INTE maskinens USB Type-C-port då detta kan orsaka fel på din enhet.

1. Anslut nätsladden till maskinens strömingång och ett jordat vägguttag.
2. Anslut USB‑B-änden av kabeln till maskinen och USB‑A-änden till datorn.
3. (Valfritt) Anslut kamerakabeln genom att koppla dess USB‑A-kontakt till maskinens kameraport och den andra USB‑A-kontakten till datorn.
4. Använd den medföljande lasersäkerhetsnyckeln för att låsa upp maskinen genom att vrida nyckeln medurs.
5. Tryck på den röda strömbrytaren på baksidan för att starta maskinen.

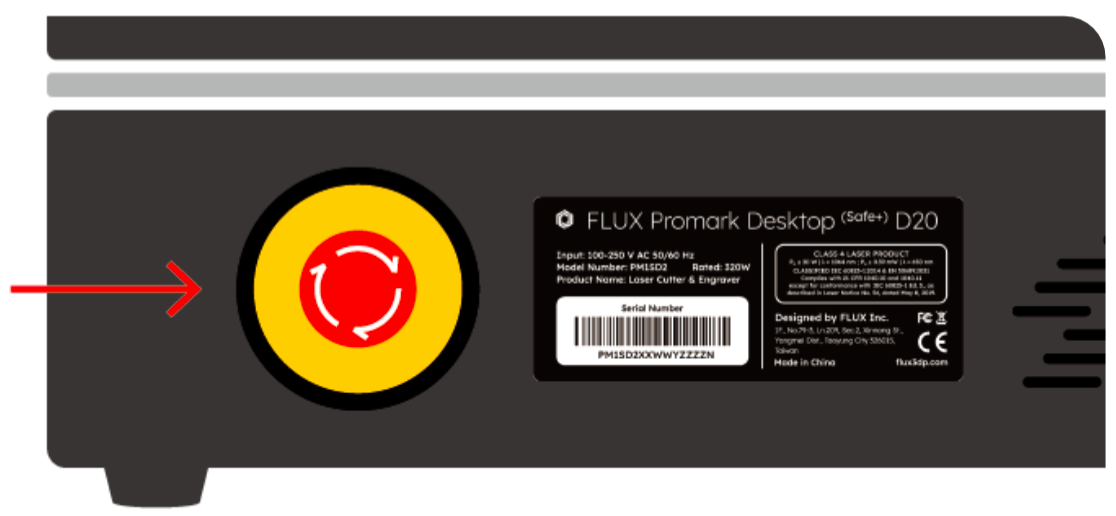

*Om den röda strömbrytaren inte aktiverar maskinen, kontrollera om nödstoppsknappen på kontrollpanelens högra sida är intryckt. Om så är fallet, vrid den medurs mot den vita pilen för att frigöra den.

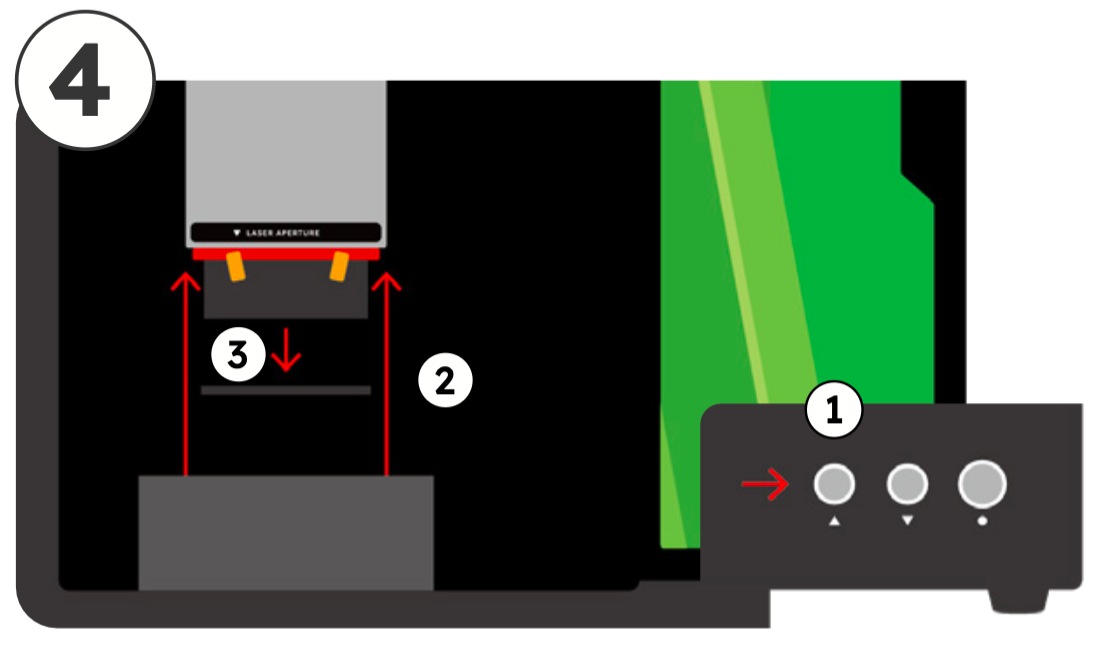

1. Tryck på "Upp"-knappen för att höja galvoarmen.
2. Avlägsna stötdämpningsmaterialet under galvoarmen.
Ta bort fältlinsskyddet och förvara det i tillbehörslådan.
